Блоки цоколя для фундамента: Блоки цоколя для фундамента подвала:требования и возведение ФБС

Цокольный этаж из блоков ФБС: этапы кладки

Цокольный этаж

Цокольный этаж

В частном доме очень трудно обойтись без дополнительных площадей для хранения урожая, садового инвентаря и других, нужных в хозяйстве вещей. Как быть, если размер участка не позволяет построить отдельно стоящий гараж? Что делать, если возникла необходимость увеличить жилые площади?

Решение всех проблем – цокольный этаж, он может служить и подвалом, и гаражом, и жилым этажом. Мы расскажем о том, как построить цокольный этаж из блоков ФБС, выясним его плюсы и минусы, рассмотрим варианты монтажа блоков.

Все о блоках ФБС

Блоки ФБС

Блоки ФБС

Для устройства стен подвалов, цокольных этажей, техподполий и фундаментов, находящихся ниже уровня земли, применяют сборный железобетон, а именно, фундаментные блоки сплошные (ФБС). Они представляют собой неармированные бетонные прямоугольные элементы различных размеров. Металл в них присутствует только в качестве монтажных петель (по 2 штуки на единицу).

По торцам блоки имеют выемки (замки), благодаря которым осуществляется монолитное соединение отдельных элементов в единую цепь. При монтаже боковые пустоты между блоками заливают бетоном и при необходимости армируют отдельными стержнями.

Плюсы и минусы цоколя из ФБС

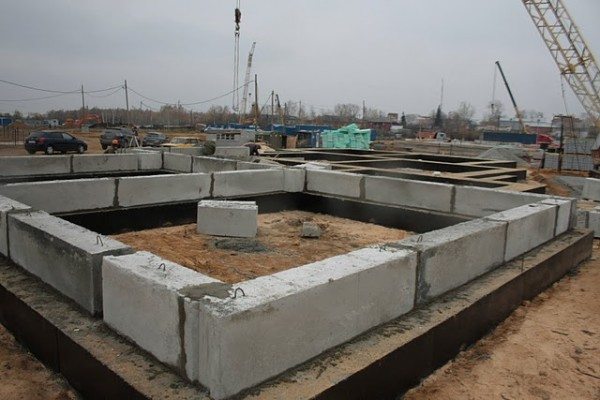

Монтаж ФБС

Монтаж ФБС

Если вы стоите перед вопросом, что лучше выбрать – монолит или ФБС для цокольного этажа, то предлагаем рассмотреть для начала положительные свойства блоков.

  • Высокая прочность позволяет монтировать на фундамент из ФБС дома любой этажности (от 1 до 10!).
  • Морозостойкость.
  • Долговечность.
  • Устойчивость к образованию и действию микроорганизмов.
  • Геометрическая точность размеров и ровность боковых поверхностей блоков позволяет быстро и аккуратно смонтировать фундамент, уменьшит расходы на подготовку основания под гидроизоляцию и отделку.
  • Сокращение сроков строительства по отношению к монолиту в несколько раз. 3 монтажника смогут возвести цокольный этаж за 2–3 дня.

Конечно, нужно сказать и о недостатках применения ФБС, их не много, и определяются они в основном финансовым положением владельца.

Производство блоков

Производство блоков

  • Стоимость блоков довольно высока. Если для уменьшения расходов бетон для монолита можно замешивать своими руками, то с ФБС это не получится. Блоки изготавливаются в специальных формах с вибрированием на стендах.
  • Для монтажа блоков потребуется привлечение спецтехники, а это значительные затраты.
  • Бытует мнение, что на стыках блоков не всегда удается достичь необходимой герметичности. Особенно это касается фундаментов (см. Фундамент цокольного этажа из ФБС: все конструкционные варианты), возводимых во влажном климате или при высоком уровне грунтовых вод.
  • Этот недостаток, если имеет место быть, легко компенсируется хорошей, качественной гидроизоляцией. Кстати, монолит так же придется защищать от влаги, потому что бетон обладает некоторой степенью влагопоглощения.
  • Если подсчитать полную стоимость цокольного этажа из монолитного железобетона, то навряд ли он обойдется дешевле, чем ФБС. А уж по срокам строительства блокам вообще равных нет.

Размеры ФБС

Размеры ФБС

Размеры ФБС

Типоразмеров ФБС достаточно много, из них можно выбрать именно те, которые оптимально подойдут для вашего строительства.

Представляем таблицу самых востребованных размеров блоков:

Марка ФБСДлина, ммШирина, ммВысота, ммВес, т
24.3.6

2380

300

580

0,97
24.4.64001,30
24.5.65001,63
24.6.66001,96
12.3.6

1180

300

580

0,49
12.4.64000,64
12.5.65000,79
12.6.66000,96
9.3.6

880

300

580

0,35
9.4.64000,47
9.5.65000,59
9.6.66000,70

Маркировка блоков понятна и дает полное представление об их размерах, но в дециметрах. Для удобства мы сразу переводим их в миллиметры. Например, ФБС 24.3.6 обозначает, что перед вами фундаментный блок сплошной длиной 2400 мм, шириной 300 мм и высотой 600 мм.

Из таблицы видно, что длина и высота блоков имеют допуски -20 мм, которые добираются раствором при монтаже. Заливаются блоки из бетона М7.5,это довольно высокая марка, обеспечивающая прочность и долговечность элементов.

Важно! Если вы задумали строительство цокольного этажа из блоков ФСБ, то специалисты рекомендуют изначально закладывать в проект размеры дома, исходя из габаритов блоков. В противном случае, некратные расстояния между блоками придется дополнительно монолитить бетоном.

Как правильно выбрать блоки для цокольного этажа

Выбор блоков

Выбор блоков

Стены цоколя являются одновременно и основанием всего здания, поэтому к ним применяются те же требования, что и к ленточным фундаментам. И здесь основным решающим фактором при выборе ширины блоков является толщина стен, а также последующие отделочные работы.

  • При строительстве дома с облицовкой, ширина блоков должна быть минимум на 100 мм шире основной стены. Это делается для удобства отделки фасада, чтобы было, на что опереть облицовочный кирпич, утеплитель и прочее.
  • Если дом строится из кирпича, и отделка не потребуется, то блоки можно брать меньше или равно ширине стен дома. Не надо бояться, что меньшая толщина ослабит фундамент, заложенная проектная прочность ФБС может легко выдержать нагрузку от 10-ти этажного здания.
Виды устройства стен

Виды устройства стен

  • При утеплении цоколя снаружи к его ширине, как правило, добавляется 50–100 мм. Чтобы защитить утеплитель от проникновения влаги сверху, над ним должен быть козырек. Обычно утепление подводят под кирпичную кладку, выступающую над цоколем на 100–150 мм. Или по периметру устанавливают специальный слив из оцинкованного металла или пластика.
  • Для кирпичной или пено-, газобетонной кладки специалисты рекомендуют приобретать блоки шириной 600 мм (это обуславливается значительной толщиной кладки), а для бруса или стеновых железобетонных панелей будет достаточно ФБС шириной 300 мм.

Возведение цокольного этажа

Перед тем, как построить цокольный этаж из блоков ФБС, необходимо проделать еще ряд работ, о которых мы расскажем вкратце, так как это темы другой статьи.

Здесь мы только перечислим основные этапы:

  • Подготовка и разметка участка под котлован

Сюда входит очистка места строительства от мусора, кустов и деревьев, устройство выносных осей здания на безопасное расстояние от места движения техники.

Разметка участка

Разметка участка

  • Рытье котлована

Размеры котлована выносят за проектные на 1,5–2 метра для удобства проведения монтажных работ.

Основание выравнивают до проектной отметки, при необходимости трамбуют и проливают водой для лучшего уплотнения.

Рытье котлована

Рытье котлована

  • Разметка участка под строительство

В котловане на подготовленном основании делают точную разметку под заливку плиты или «ленты» под ФБС.

Разметка под фундамент в котловане

Разметка под фундамент в котловане

  • Устройство основания под ФБС

В зависимости от проекта это может быть монолитная железобетонная плита под всю площадь подвала.

Под плиту перед заливкой бетона желательно уложить слой гидроизоляции.

Плитное основание под дом

Плитное основание под дом

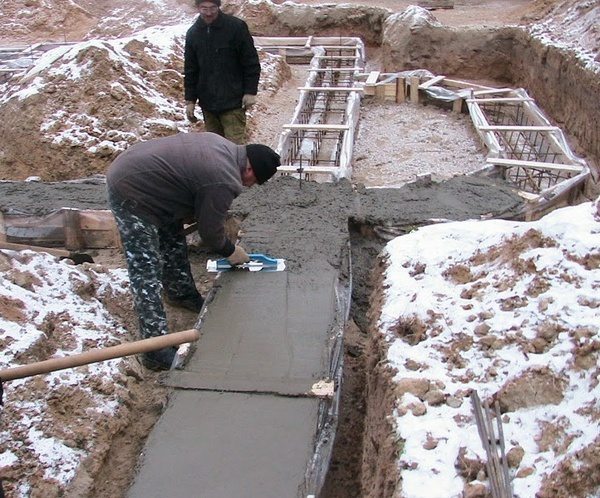

  • Подбетонка под блоки

Или бетонная  «лента» по периметру и под внутренние стены здания толщиной 100–150 мм и шириной на 200 мм больше, чем ширина ФБС.

Ленточное основание под ФБС

Ленточное основание под ФБС

  • Гидроизоляция основания

Непосредственно под подушку прокладывают 1–2 слоя гидроизолирующего материала (рубероид, технониколь, пленка и прочее) для защиты блоков от капельного проникновения влаги из грунта.

Гидроизоляция под «ленту»

Гидроизоляция под «ленту»

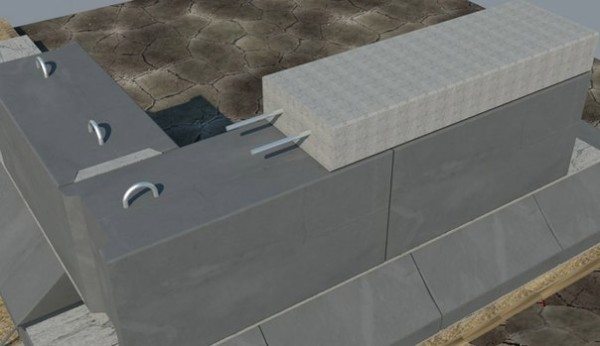

Монтаж блоков ФБС

Подготовительные работы окончены, теперь можно начинать строительство цокольного этажа из блоков ФБС. Рассмотрим технологию монтажа блоков поэтапно.

Монтаж 1 ряда

Монтаж 1 ряда

  • Начинают монтаж первого ряда с углов: устанавливают на раствор блоки под прямым углом и тянут две нитки по смежным сторонам.
  • Очень важно точно выдержать угол 90 градусов между блоками, от этого зависит геометрия всего здания.
  • То же самое касается ровности всей нитки, для этого натягивают осевой шнур на высоте блока и по нему вымеряют край и горизонталь ряда.
  • Осевку перемещают по высоте перед монтажом каждого нового ряда.
Монтаж второго и последующих рядов

Монтаж второго и последующих рядов

  • Начиная с первого ряда при монтаже необходимо учитывать проектные дверные и оконные проемы, различные технологические отверстия. В противном случае впоследствии их придется пробивать вручную.
  • Стыки между блоками заливаются бетоном и вибрируются. На оставшиеся пустыми некратные промежутки, находящиеся ниже уровня грунта, устанавливается опалубка, и участки монолитятся бетоном.
  • Пустоты выше уровня земли можно заложить кирпичом на всю ширину блока.

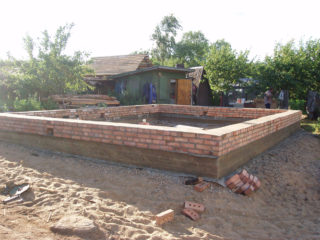

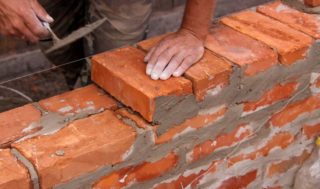

Заделка некратных участков кирпичом

Заделка некратных участков кирпичом

  • Нельзя монтировать следующий ряд, пока не залиты замки и не заделаны пустоты предыдущего ряда.
  • Швы между рядами чеканятся раствором и сразу заглаживаются для облегчения последующей отделки.
  • Рекомендуется сразу убирать с блоков наплывы раствора или бетона, иначе впоследствии очистка стен потребует немалых физических затрат.
  • Каждый блок при монтаже нужно проверять на вертикальность, при необходимости сразу выравнивать.
  • Углы вымерять отвесом и строительным угольником.

Зачеканка швов между блоками

Зачеканка швов между блоками

Устройство армированного пояса

После монтажа последнего ряда инструкция требует установки монолитного армированного пояса по верху блоков.

Для чего он нужен:

  • Разгрузочный или, как его еще называют, сейсмопояс служит для равномерного распределения нагрузки основных стен на цоколь.
  • Связывает цоколь и этаж дома в единую конструкцию.
  • Повышает прочность несущих стен.
  • Сохраняет целостность конструкции при проседании или сдвиге грунта.
  • Повышает сопротивление здания различным деформирующим нагрузкам: ветровым, сезонным и прочее.
Монтаж опалубки

Монтаж опалубки

  • Высота армопояса берется 200–400 мм (размер зависит от верхней отметки цоколя), ширина равна толщине стен.
  • Доски опалубки крепко стягиваются между собой металлическими шпильками чуть выше низа короба, и как бы надевают на блоки.
  • Чем плотней щиты прилегают к стене, тем меньше вытечет бетона из опалубки.
  • Чтобы верх не разошелся от давления бетона, на ребра досок набивают рейки.
Каркасы для армопояса

Каркасы для армопояса

  • Армируют пояс сварными пространственными каркасами из продольной арматуры диаметром 10–12 мм и поперечной 6–8 мм. Сечение каркаса представляет собой квадрат или прямоугольник.
  • Размеры каркаса делают с учетом защитного слоя бетона вокруг арматуры, равного 30 мм, то есть ширина и высота конструкции должна быть на 60 мм меньше тех же параметров короба опалубки.
Сечение каркаса и его расположение в армопоясе

Сечение каркаса и его расположение в армопоясе

  • Связывают их между собой вязальной проволокой, перехлест концов делают равным не менее 15 диаметрам арматуры. При сварке нитки из отдельных каркасов перехлест берется в 8 диаметров. Например, арматура конструктива 12 мм, умножаем на 15, получаем 180 мм перехлеста концов каркасов друг с другом.
  • К каркасу крепят вертикальные выпуска отдельных арматурных стержней, которые свяжут основные стены здания и цокольный этаж из ФБС своими руками.
Армопояс после снятия опалубки

Армопояс после снятия опалубки

  • Армопоясом можно выровнять горизонталь конструкции, если в процессе монтажа она была нарушена. Для этого на внутренней части опалубки по нивелиру выводят проектную высоту цоколя и набивают на этом уровне гвозди, до которых и заливают бетон.
  • После укладки смеси поверхность бетона тщательно заглаживают.
  • Чтобы после снятия опалубки на армопоясе не было каверн, раковин, незаполненных пустот (что категорически не допускается), необходимо тщательно трамбовать смесь при заливке.
  • Для этого обычно постукивают молотком по стенкам опалубки для лучшего проникновения бетона между арматурой каркаса. Или же тыкают арматурой по всей площади на глубину заливки.

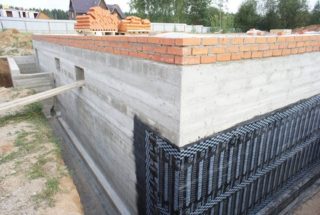

Гидроизоляция цоколя

Гидроизоляция наружных стен

Гидроизоляция наружных стен

Цокольные этажи из ФБС находятся в подземной части здания, а значит, подвержены воздействию грунтовых вод, атмосферных осадков и других вредных факторов. Защитить блоки цокольного этажа от проникновения влаги из грунта поможет гидроизоляция фундамента (см. Гидроизоляция цокольного этажа: материалы, их особенности и способы нанесения). Делается она не менее чем на 200 мм выше уровня земли.

Технология заключается в следующем:

  • Поверхность блоков очищается от грязи, нашлепок и наплывав бетона, обметается щеткой.
  • Разогревается гидроизоляционная смесь (любая мастика на основе битума).
  • Валиком обмазочная смесь наносится на стены цоколя без просветов или пробелов.
  • После высыхания первого слоя наносится второй слой.

Важно! Если строительство цокольного этажа из ФБС ведется на сухих грунтах, то обычно достаточно двух слоев мастики для гидроизоляции цоколя. Но если климат сырой или близко грунтовые воды, то рекомендуется покрыть стены двумя  слоями наплавляемой  рулонной гидроизоляции (Технониколь, Бикрост, Техноэласт, Рубитекс и прочее).

Наплавляемая гидроизоляция

Наплавляемая гидроизоляция

  • Для наклейки рулонного материала потребуются газовый баллон и горелка.
  • Лист нагревается, прикладывается к поверхности и разглаживается валиком или специальной гладилкой.
  • Особое внимание уделяется стыкам, их необходимо тщательно разогревать и разглаживать жестким валиком на стене.
  • Не допускается наличие пузырей под листом, отгибание краев полосы.
  • Второй слой наносится со смещением в 150 мм относительного нижнего слоя. Это делается для перекрытия стыков предыдущего ряда.
Гидроизоляция жидкой резиной

Гидроизоляция жидкой резиной

  • Из современных материалов можно использовать жидкую резину, которая наносится путем напыления на поверхность (Эластоплас, Эластомикс). Плюсы такой гидроизоляции в том, что наносить ее можно на неподготовленную поверхность в один или два слой. Получается эластичное, монолитное, бесшовное покрытие, скрывающее дефекты, заполняющее трещины и надежно защищающее стены от воды. Конечно, и цена у этих материалов выше.

Утепление цокольного этажа

Если цокольный этаж в частном доме из ФБС планируется, как  жилое помещение, то для обеспечения  комфортных условий проживания потребуется утепление цоколя снаружи. Кроме того, установка утеплителя поможет избавить внутреннее помещение от сырости и образования конденсата на стенах, возникающего из-за разности температур внутри и снаружи.

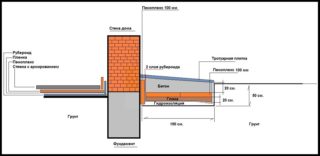

Утепление цоколя пеноплексом

Утепление цоколя пеноплексом

  • На уровне низа фундамента насыпается песчаная подушка слоем не менее 200 мм, которая тщательно трамбуется. На нее и будут опираться плиты утеплителя.
  • Утепление проводится листами пеноплекса, пенополистирола или другого плитного утеплителя, которые наклеиваются на гидроизоляцию.
  • Если утепление проводится в один слой, то все стыки рекомендуется пропенить монтажной пеной. Если листы устанавливаются в два слоя, то необходимо делать перехлест плит на стыках не менее, чем на 100 мм.
  • Особо тщательно следует утеплять углы, через них уходит до 30% тепла.
  • По верху утеплителя можно закрепить какой-либо влагостойкий защитный материал, например, листы ЦСП или геотекстиль.

Обратная засыпка цоколя

Обратная засыпка цоколя

Обратная засыпка цоколя

После гидроизоляционных работ и утепления фундамента дома с цокольным этажом из ФБС можно делать обратную засыпку пазух. Эта работа хоть и не сложна, но также требует внимания.

  • Обратную засыпку пазух делают сухим грунтом на расстояние не менее метра от стен, который отделит цоколь от основной земли. Это поможет избежать сезонного вспучивания, возникающего вследствие промерзания грунта, непосредственно около стен подвала.
  • Засыпка делается послойно (30–50 см) с обязательным трамбованием каждого слоя.
  • Через некоторое время после полной усадки грунта можно делать отмостку вокруг здания.
  • Она служит для отвода дождевой и снеговой воды от стен цоколя.

Заключение

Мы рассказали о том, как построить цокольный этаж из ФБС, осветили основные технические моменты по этой теме. Если вы еще не все для себя уяснили, то советуем посмотреть  видео в этой статье по монтажу блоков.



Цоколь из керамзитобетонных блоков на ленточный фундамент: этапы возведения своими руками

При устройстве нижней части стены любого строения, называемой цоколем, должны учитываться особенности её эксплуатации. Это возможное воздействие подтоплений, снега, льда. Не исключены механические повреждения поверхности при движении снежных масс вдоль стены. Цоколь из бетона можно считать оптимальным вариантом защиты от негативных воздействий.

Конструкция может быть монолитной или блочной, в качестве наполнителей бетона используются различные материалы, в основном природный гравий или доведённый до нужной фракции щебень. Недостатком бетона для строительства стен считается его большой вес, это повышает трудозатраты в строительстве и увеличивает стоимость транспортировки.

Используйте керамзитобетон для создания цоколя

Снижение веса достигается использованием в бетонных смесях лёгкого материала керамзита. Он представляет собой пористые гранулы небольшой фракции, изготовленные путём высокотемпературного обжига легкоплавких глин.

Особенности керамзитобетонных блоков

Когда монолитная заливка цоколя бетонной смесью с керамзитовым наполнителем в исполнении представляет сложности, то она успешно заменяется использованием блоков — штучных изделий из керамзитобетона.

Далеко не все блоки с керамзитным наполнением могут быть использованы для устройства цоколя здания. Но, чтобы не совершить ошибку при приобретении материала, следует знать его особенности, марки, виды, предназначение.

Виды блоков из керамзитобетона

Форма блоков обычно прямоугольная, с примерным размером 40х20х20 см. Приблизительность размера обусловлена следующим: объемы блоков уменьшены на предполагаемое заполнение цементно-песчаным раствором шва между изделиями в 1-2 см. Так легче производить подсчёт объёмов кладки.

В данном видео рассмотрим керамзитобетонные блоки:

Изделия бывают:

  • беспустотные монолитные;
  • с внутренними пустотами различной формы, сквозные и несквозные;
  • исполненные в трёх слоях: внешние – бетонные, а внутренний – из утеплителя, обычно из пенополистирола.

Допускается применение пустотных блоков для устройства цокольной кладки. В этом случае возможна заливка пустот керамзитобетоном крупной фракции для утепления цокольного этажа. Возможны и другие варианты утепления в пустотах.

Преимущества и недостатки

Выбирать изделия для строительства цокольного этажа следует, исходя из следующих характеристик:

  • прочность блоков должна быть в диапазоне 25-100 кг/см2;
  • вес 1 м3 изделий должен составлять от 0,8 до 0,4 т;
  • вес 1 м2 стены – от 600 до 800 кг;
  • изделие обязано выдерживать от 50 до 150 циклов заморозки и оттаивания.

Материал с перечисленными параметрами способен обеспечить надлежащие нагрузки для возведения над бетонным цоколем 3 этажей.

Основные преимущества, обеспечивающие керамзитобетонным изделиям повышенный спрос на рынке искусственных камней для возведения стен:

  1. Незначительный вес позволяет снизить нагрузки на фундамент здания, облегчить вес стеновой конструкции, снизить трудозатраты и увеличить скорость строительства.
  2. Повышенные теплоизоляционные свойства позволяют использовать цокольное помещение без значительных затрат на утепление.
  3. Цена на блочные материалы из керамзитобетонной смеси ниже традиционного кирпича или облегчённых пенобетонных и газобетонных изделий с аналогичными характеристиками.
  4. Цоколь, устроенный из керамзитобетонных блоков, обладает свойствами шумопоглощения благодаря пористой структуре керамзита.
  5. Вспученная глина относится к материалам с отличными экологическими показателями, а керамзитобетонные блоки в европейских странах принято называть биоблоками за природный состав исходного сырья.
  6. Изделия прекрасно сочетаются практически со всеми строительными материалами, просты и легки в обработке, монтаже, транспортировке.

Использование керамзитобетонных блоков для цоколя

Назначение изделий характеризуется прочностью:

  1. Для несущих стен, а именно к таким относится цоколь, используются блоки конструктивные. Они имеют максимальные показатели прочности, подходят для несущих конструкций стен при строительстве жилья.
  2. К конструктивно-теплоизоляционным изделиям относятся блоки со средними характеристиками, но их прочности почти во всех случаях достаточно для возведения цокольного этажа.
  3. Название теплоизоляционных изделий само говорит об их предназначении. Для цоколя их применяют только в качестве дополнительного слоя.

Конструктивные изделия наиболее дорогие, они довольно тяжлы из-за использования в них керамзитовых гранул наименьшего диаметра, а теплоизолирующие свойства при этом минимальны.

Для возведения бетонного цоколя в частном доме вполне подходит категория конструктивно-теплоизоляционных керамзитобетонных блоков. Тем самым обеспечивается тёплое помещение цокольного пространства: в нём может быть обустроен подвал, мастерская, гараж или любое другое вспомогательное помещение для частного дома.

Керамзитобетонные блоки – дешевый и качественный материал для создания цоколя

Поэтапное строительство цоколя с использование керамзитобетонных блоков

Возведение цокольного участка стены либо подвального этажа здания относится к общестроительным работам, выбор материала для стен должен соответствовать проекту. Примерный план производства работ может быть следующим:

  1. Цокольные стены устраиваются по выровненному слою ленточного фундамента.
  2. По выравнивающей стяжке устраивается оклеечная гидроизоляция на битумной основе.
  3. Поверх изолирующего слоя проводится чистовая разметка под стены.
  4. Разметочный шнур натягивается по периметру сооружения, по заданному уровню, над первым рядом кладки.
  5. Заводятся углы здания в 3-4 ряда убежной штробой.
  6. Кладка проводится впритык, с качественным заполнением вертикальных стыков и горизонтальных швов.
  7. Отверстия для естественной вентиляции, продухи в цоколе заранее намечаются, для них оставляются соответствующие проёмы.
  8. В случае прокладки инженерных коммуникаций в стенах устраиваются отверстия либо штробы.
  9. Армирование для керамзитобетонных блоков выполняется кладочной строительной сеткой через каждые 3-4 ряда. Железобетонный цоколь изготавливается только в случае большой высоты дома или использования тяжёлых конструкций стен сооружения.

Цоколь из блоков керамзитобетона своими руками

Монтаж блоков производится по аналогии с кладкой стен из кирпича на цементно-песчаном кладочном растворе. Это позволяет значительно сэкономить на специальных клеевых составах, которые используются, когда, например, монтируется цоколь из газобетона.

Успех самостоятельной работы во многом зависит от качества материалов для кладки. Для цоколя лучше всего использовать качественный материал заводского изготовления. Нижняя часть стен здания несёт большую нагрузку, она является как бы продолжением фундамента. Не стоит самостоятельно изготавливать блоки из керамзита в данном случае, так как прочность изделий домашнего изготовления значительно ниже, чем у заводских.

Перед проведением работ нужно подготовить основание для отмостки:

  • снять растительный грунт толщиной около 10 см;
  • засыпать по периметру цоколя песчано-щебёночный слой на толщину снятого грунта;
  • обильно полить слой водой и уплотнить ручной трамбовкой.

Это делается, чтобы упавший при кладке цокольных стен раствор можно было сразу разровнять на месте будущей отмостки бетонного цоколя.

Стены из штучных бетонных изделий с керамзитовым наполнителем возводятся по общепринятой технологии, ничем не отличающейся для устройства цоколя:

  1. Габариты блоков вполне удобны для работы, плотность изделий достаточна для безопасной укладки.
  2. Незначительный вес бетонных камней облегчает кладку, позволяет начинающему каменщику допускать небольшие промахи с возможностью их быстрого исправления.
  3. Работы по монтажу можно производить без помощников, так как подача камня на леса не составляет большого труда, а подмостки выдерживают достаточно большое количество облегчённых бетонных цокольных блоков.
  4. Не стоит забывать о хрупкости керамзитобетона, поэтому вместо металлического молотка для подправки и подбивки изделий лучше использовать резиновую киянку.
  5. Так как материал крошится при разбивании, разрезать его следует с применением болгарки и специальных отрезных кругов по бетону.
  6. Перед началом работ надо разнести бетонные камни вдоль строящегося цоколя.
  7. Раствор замешивается по стандартной рецептуре для кладочных смесей, при самостоятельном исполнении количество единовременно замешанного раствора не должно превышать 3-5 вёдер.

Устройство цокольного этажа своими руками вполне возможно при наличии определённых строительных навыков, а из керамзитобетонных блоков кладка может быть выполнена намного быстрее и качественнее.

Цокольный этаж из блоков ФБС своими руками: этапы кладки, гидроизоляция, засыпка

Большинство современных российских частных домов имеют цокольный этаж. На рынке существуют разные предложения материалов для его строительства. Кто-то выбирает пеноблоки, кто-то строит из шлакоблоков, кто-то из монолитного бетона. Но все чаще соотечественники выбирают цоколь из ФБС, поскольку он долговечен и при этом не сильно дорог в возведении.

Используйте ФБС для создания цоколя

Преимущества и недостатки ФБС

Многие желают построить цокольный этаж из обычных блоков ФБС, просто взвесив их преимущества и недостатки по сравнению с конкурентами. Сделать заранее это сегодня довольно просто — информация обо всех строительных материалах широко доступна. Так каковы же преимущества именно таких блоков?

Их перечень довольно широк и включает в себя:

  1. Невысокую цену, которая доступна даже тем, у кого ограниченный бюджет.
  2. Доступность материала, который можно легко купить во всех регионах и населенных пунктах.
  3. Отсутствие надобности в самостоятельной работе с бетоном, где малейшие ошибки могут привести к печальным последствиям.
  4. Высокий уровень стойкости к холоду, дающий возможности применять блоки даже в условиях Крайнего Севера.
  5. Широкий выбор размеров.
  6. Стойкость к разрушающему влиянию внешней среды.

В данном видео рассмотрим цоколь из ФБС:

Все эти положительные качества появились благодаря технологи изготовления ФБС. Так, за свой высокий уровень морозостойкости они должны благодарить наличие специальных присадок, добавляемых в бетонный раствор на этапе производства. Использование высококачественных марок цемента позволяет добиться хорошей стойкости по отношению к воздействию всевозможных внешних факторов.

Но, как и любой материал, эти блоки имеют свои недостатки. Их число уступает числу достоинств, но все же их стоит принимать во внимание, выбирая строительный материал для возведения цокольного этажа.

  1. При всей свой дешевизне, конструкция из таких плит дороже на треть, чем монолитная.
  2. При строительстве не справиться без использования специальной техники — блоки настолько тяжелы, что людям их не поднять просто так.
  3. Такая конструкция требует крайне тщательной гидроизоляции цоколя из-за наличия межблочных швов.

Но все эти недостатки для большинства легко перекрываются вышеперечисленными достоинствами.

Как выбрать ФБС

При строительстве монолитного цокольного этажа необходимо правильно выбрать марку бетона. Выбирая блоки для цоколя, заботиться об этом нет необходимости. Но это не значит, что можно приобретать любой предлагаемый строительный материал.

Как и в случае с пенобетоном, первым делом необходимо убедиться в том, что приобретаемые ФБС отличаются достаточным уровнем качества. Гарантировать это может паспорт, который должен быть в наличии у каждого продавца. В нем должны содержаться такие сведения:

  • производитель;
  • номер партии;
  • марка;
  • вес;
  • габариты блока;
  • время производства;
  • уровень морозостойкости;
  • уровень сопротивления сжатию;
  • влагостойкость;
  • стандарты эксплуатации.

Покупатель может дополнительно проверить блоки на наличие отклонений. Для этого выбирают произвольным образом несколько штук и измеряют габариты. Отклонение не должно превышать 6 мм. Если оно больше, то изделие считается дефектным. Стоит помнить о том, что не все типы блоков хороши для цокольных этажей.

Выбирают блоки исходя из толщины стен. Играет роль и наличие облицовки у дома. В последнем случае цокольные блоки ФБС должны быть на 10 см шире, чем основная стена. Это позволит опереть на них облицовку. Если же стены не будут дополнительно облицовываться или сильно утепляться, то можно брать материал такой же ширины, как и они. На несущие способности это не повлияет.

Внимание! Можно рассчитать все необходимые параметры, используя специальный калькулятор.

Как обустроить цокольный этаж из блоков ФБС

Строительство цокольного этажа из ФБС во многом напоминает возведение монолитного цоколя. В частности, сходство в основных этапах строительных работ. Вместе с тем, сам строительный материал диктует главные различия — ведь тут бетон не заливается, а блоки из него укладываются в нужном порядке.

Основные этапы строительных работ:

  • подготовка участка;
  • устройство котлована;
  • гидроизоляция фундамента;
  • возведение стен;
  • гидроизоляция стен;
  • утепление;
  • финишные работы.

Хорошо видно, насколько большое значение при строительстве цокольного этажа из ФБС играет защита от влаги. Если ее не обеспечить на должном уровне, вода быстро начнет разрушительно влиять на стены, проникая через швы и трещины. А в цоколе будет крайне некомфортно.

ФБС – экономный материал для создания цоколя

Как монтируется цоколь

Строительство цокольного этажа начинается с подготовительных работ на участке. Они во многом соответствует тому, что необходимо делать, если строится цоколь из пено- или шлакоблоков.

Первым делом надо старательно расчистить участок от мусора и выровнять его. Если он зарос травой, то убирают верхний срок грунта. После чего производится разметка исходя из проекта, по которому строят. Она обозначает местоположение несущих конструкций и котлована.

Важно правильно определить глубину котлована. Она зависит от таких факторов, как:

  • площадь цокольного этажа;
  • тип грунта;
  • глубина залегания грунтовых вод.

Так, если водоносный слой находится слишком близко к поверхности, нельзя делать цоколь глубже 1 м. При определении глубины котлована также стоит учитывать необходимость, чтобы яма была на 50 см глубже пола этажа, поскольку песчано-гравийная подушка в сочетании с гидроизоляционным материалом займет около 30 см.

Следующий этап — рытье котлована. Делают это в соответствии с нанесенной разметкой. Копать можно как вручную, так и используя экскаваторы. Там, где будут находиться несущие стены, роют траншеи, глубина которых должна быть не меньше 40 см. Подобная глубина позволит установить блоки с запасом до 10 см.

Дно сделанных траншей засыпают щебнем мелкой фракции и армируют сеткой, а стены фиксируют деревянными элементами, например досками. После этого производят бетонирование и ждут до момента застывания бетона.

Внимание! Обычно застывание бетона занимает до 3 недель.

Несколько иначе поступают при организации плитного фундамента.

Для возведения стеновых перекрытий, когда строят цоколь из блоков ФБС, используют классическую технологию. То есть их кладут друг на друга, скрепляя нанесенным на поверхность цементным раствором. Поскольку блоки достаточно тяжелы, их кладут с помощью спецтехники. Важно следить, чтобы расхождение между элементами конструкции было как можно меньшим.

Также стоит помнить о необходимости обеспечить в конструкции наличие входа и (если это предусматривает проект) окон, иначе можно построить сплошные стены.

На финишном этапе работ можно опоясать цоколь дополнительной подпоркой из кирпича или железобетонных элементов. Она будет служить не только для укрепления, но и для выравнивания. Внутренняя и внешняя отделка стен зависит от проекта, предпочтений владельца, а также назначения помещения.

Если цоколь планируется использовать в качестве места для хранения продуктов, то достаточно будет штукатурки или простой краски. Предварительно стены нужно выровнять и заделать возможные трещины или швы. В качестве покрытия пола может служить любой материал от бетона до дерева. В роли же потолка выступает перекрытие цокольного этажа монолитной плитой.

Как делать утепление

Наружное утепление цоколя необходимо в том случае, если в нем планируется жить. Для этого во время строительства цокольного этажа из блоков ФБС его стены покрывают специальными материалами. Но утеплением занимаются не только для сохранения температуры, но и чтобы снизить показатели влажности в помещении и избежать конденсации пара.

Перед утеплением необходимо позаботится о создании специальной песчаной подушки толщиной до 20 см. Она должна прилегать к низу фундамента и будет служить опорой для утеплителя. Песок необходимо хорошо утрамбовать.

Самые распространенные теплоизолирующие материалы, хорошо подходящие для подобных помещений:

  • пенополистирол;
  • пеноплекс;
  • пенопласт.

Это связано с тем, что они имеют форму плит, которые наклеиваются на стены. В зависимости от климатических условий утеплять можно как в один, так и в два слоя. В первом случае важно правильно обработать стыки. Их изолируют с помощью монтажной пены. Во втором же случае листы кладут с нахлестом в 10 см. Особое внимание стоит уделить утеплению углов, которые особенно склонны к потере тепла.

Важно! Дополнительную защиту может обеспечить слой влагостойкого и ветрозащитного материала. На эту роль хорошо годится геотекстиль.

Как происходит гидроизоляция и засыпка

Гидроизоляция цокольного этажа из ФБС — крайне важный этап в строительных работах. Поскольку конструкция многими частями соприкасается с землей, то изолировать от влаги необходимо как фундамент, так и стены.

Для гидроизоляции фундамента используются рулонные изоляторы. Может подойти и рубероид. Кроме самого изолятора, фундамент должен быть защищен специальной отмосткой. Ее обустраивают по периметру, используя для этого кирпич или бетон. Важно в таком случае применять наиболее качественные материалы.

Гидроизоляция стен происходит несколько иначе, хотя для нее применяют те же материалы, что и для защиты фундамента. Но, помимо них используют битумную мастику. Сначала ею покрывают стены, после чего укладывают листы изолятора. Сверху же его вновь покрывают слоем мастики.

Для засыпки стен этажа применяют песок.

Заключение

Возведение цокольного этажа из пеноблоков — самый распространенный способ строительства такого помещения в России. Но все чаще владельцы домов и застройщики предпочитают фундаментные блоки стеновые из бетона (ФБС). Это связано с множеством преимуществ этого материала. Они сочетают в себе относительную дешевизну с прочностью бетона.

Цоколь из ФБС строят по стандартной схеме. При строительстве применяют спецтехнику. Также нельзя забывать о таком важном аспекте, как гидроизоляция. В некоторых случаях устраивают и наружное утепление.

устройство, виды блоков, чем его закрыть, а также пошаговая инструкция по возведению

0Когда речь заходит о фундаменте, большинство людей тут же представляет себе ленточное основание.

И не зря, ведь лента — это базовый тип, наиболее удачная и надежная опорная конструкция.

Ни один вид фундамента не может продемонстрировать такое сочетание качеств, экономичности и простоты, как ленточный.

Он имеет несколько вариантов конструкции, расширяющих возможности основания и позволяющих получить оптимальный вариант для данных условий.

Рассмотрим один из специфических рабочих моментов, возникающих при ленты — создание кирпичного цоколя.

Содержание статьи

Плюсы и минусы цоколя из кирпича на ленточном фундаменте

Кирпичный цоколь имеет следующие достоинства:

  • Сборка из штучных материалов медленнее, но не требует времени на выдержку материала, поэтому в конечном счете происходит гораздо быстрее, чем бетонная отливка.
  • Кирпичный цоколь позволяет исправить недочеты, допущенные в процессе отливки ленты. В частности, можно исправить форму, выровнять углы и т.п.
  • Появляется промежуточный слой между стенами и лентой, позволяющий перераспределить нагрузку и более равномерно передать ее на ленту.
  • Кирпич обладает определенными теплоизоляционными способностями, позволяющими улучшить микроклимат нулевого уровня или первого этажа.

К недостаткам следует отнести:

  • Кирпич способен впитывать влагу, что создает проблемы для конструкции всего дома и требует принятия соответствующих мер.
  • Кирпичная кладка — трудоемкий процесс, требующий навыков и опыта.
  • Несущие способности кирпича ниже, чем у бетонной отливки.
  • Большое количество соединительных швов существенно ослабляет кладку, делая цоколь уязвимым к механическим нагрузкам и воздействию влаги.

И достоинства, и недостатки напрямую вытекают из свойств кирпича, поэтому их следует считать типичными особенностями строительного материала.

1

Виды кирпичей и какой из них наиболее оптимален

Существует немало разновидностей кирпичных блоков, но для кладки цоколя годятся далеко не все.

Например, силикатный кирпич, при внешней привлекательности, не может быть использован для строительства цоколя из-за низкой несущей способности и высокой гигроскопичности.

Эти два качества недопустимы для цоколя, так как этот элемент принимает на себя практически полный вес дома и дождевые стоки с поверхности стен.

Оптимальным вариантом материала станет полнотелый керамический кирпич. Он имеет наиболее удачное сочетание качества, цены и эксплуатационных показателей.

Некоторые источники в качестве подходящего варианта указывают клинкерный кирпич. Это — весьма спорный вариант.

Дело в том, что клинкер практически не впитывает воду.

Это является как достоинством, так и недостатком материала, поскольку для качественного сцепления с кладочным раствором необходимо, чтобы материал мог впитывать влагу. Иначе прочность соединения исчезает, а швы начинают оказывать неблагоприятное воздействие.

Они впитывают влагу, которая замерзает и расширяется, разрушая кладку.

2

Как рассчитать количество кирпича

Расчет количества материала производится исходя из параметров цоколя.

Его высота всегда кратна целому числу рядов, а соответствует обычным типам кладки:

  • В полкирпича (120 мм). На 1 м2 кладки (с учетом швов) уходит 51 штука стандартного одинарного кирпича.
  • В кирпич (250 мм). 102 кирпича на 1 м2.
  • В полтора кирпича (380 мм). 153 шт/м2.
  • В два кирпича (510 мм) 204 шт/м2 и т.д.

Необходимое количество кирпича можно рассчитать по площади ленты, руководствуясь приведенными нормативами.

Можно подойти к решению вопроса иначе и сосчитать количество брикетов поштучно, разделив длину ленты на длину одной штуки и умножив на количество кирпичей в толщину кладки и затем умножив на число рядов.

Для тех, у кого нет времени или желания заниматься подсчетами, моет быть полезен онлайн-калькулятор.

Их много, все они действуют по единому принципу — в соответствующие окошечки вводятся собственные данные — длина ленты, ширина, прочие исходные данные.

В результате получается нужное значение с учетом величины и других особенностей выбранного типа кирпича.

ВАЖНО!

В любом варианте полученный результат следует увеличить на 15-20 %, чтобы компенсировать потери от некачественной резки, боя или иные непроизводительные расходы материала.

7

Выбор ширины и высоты

Ширина цоколя — параметр, связанный с толщиной ленты и стен дома.

Существует три варианта:

  • Выступающий. Он толще, чем стены, поэтому дождевая влага стекает прямо на него. Это способствует разрушению цоколя и требует установки защитного козырька и обшивки.
  • Выстроенный вровень с плоскостью стен. Представляет собой продолжение внешних стен, но при установке обшивки толщина увеличивается и делает его выступающим.
  • Западающий тип цоколя. Его толщина меньше, что позволяет при монтаже обшивки выровнять плоскость стены и цоколя, образовав гармонично сочетающиеся поверхности.

Выбор наиболее подходящего варианта производится при сопоставлении несущих способностей материала и толщины основания, на сколько оно позволяет делать кладку той или иной толщины.

Высота цоколя — предмет постоянных споров и дискуссий.

Основными критериями выбора высоты являются:

  • Максимальная высота снегового покрова за последние годы.
  • Уровень пола первого этажа (нулевой уровень).

Для регионов со снежными зимами высота снежного покрова является существенным фактором, так как при начале таяния низкий цоколь может стать причиной намокания стен.

Уровень пола первого этажа является технологически оправданным ориентиром, позволяющим упростить строительные работы и обойтись без лишних мероприятий.

erw

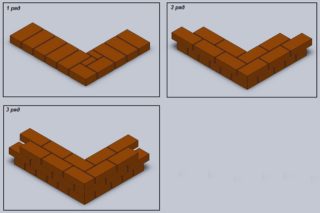

Виды кладок

Существует много видов кладки, имеющих декоративное или чисто практическое значение.

Выбор наиболее подходящего варианта в первую очередь обусловлен толщиной цоколя.

Поскольку цоколей в полкирпича не бывает, минимальный вариант — кладка в кирпич. Основным элементом кладки является перевязка, т.е. размещение кирпичей таким образом, чтобы все швы пересекались цельными брикетами.

Самым известным способом перевязки является обычная ложковая кладка, но она не позволяет перевязывать внешние и внутренние ряды между собой.

Поэтому чаще всего используют цепную кладку, когда один ряд кирпичей укладывается обычным ложковым способом, а другой ряд — тычковый, т.е. состоящий из кирпичей, уложенных поперек оси стены.

ОБРАТИТЕ ВНИМАНИЕ!

При использовании цепной кладки существуют специальные правила, предписывающие укладку тычком первого и последнего ряда, выступающих элементов или участков, расположенных непосредственно под балками.

5

Общая схема возведения

Порядок действий при укладке кирпичного цоколя:

  • Подготовка поверхности ленты, гидроизоляция, установка шнура-причалки.
  • Укладка первого ряда кирпичей.
  • Подъем угловых участков.
  • Заполнение промежутков между углами.
  • Укладка верхнего ряда, гидроизоляция поверхности цоколя.

В зависимости от конструктивных особенностей дома могут потребоваться некоторые дополнительные действия, например, выкладка криволинейных участков цоколя и т.п.

Выполнение таких работ производится по специальной методике, принятой для подобных элементов.

88

Заготовка раствора

Прежде всего надо марку раствора. Она должна быть в 2 раза ниже марки кирпича, это позволит предотвратить появление трещин.

Если используется полнотелый керамический кирпич марки М200, то раствор нужен марки М100.

Если он будет изготавливаться самостоятельно на площадке, то необходимо выдерживать пропорции:

  • 1 часть цемента.
  • 4-5 частей песка.

Пропорции указаны для цемента марок М400-500. Если раствор будет приобретаться в готовом виде, то необходимо организовать доставку и подготовить все к моменту появления раствора, так как срок жизнеспособности у него ограничен и не терпит длительных задержек.

99

Подготовка основания

Поверхность ленты должна быть тщательно подготовлена к укладке кирпича. При наличии неровностей, перепадов или иных изъянов, на нее наносится выравнивающий слой цементного раствор.

Необходимо проследить, чтобы он образовал максимально ровную и горизонтальную площадку.

Это позволит создать ровную и прочную кладку, имеющую швы одинаковой толщины, что важно для равномерного распределения нагрузок и получения максимальной несущей способности цоколя.

8

Гидроизоляция

Поверхность ленты, подготовленная и выровненная, подлежит качественной .

Эта процедура призвана исключить возможность впитывания влаги из бетона в кирпич, что опасно и грозит быстрым разрушением цоколя.

В качестве гидроизоляции традиционно используется двойной слой качественного рубероида, с промежуточным нанесением битумной мастики.

Существует много других вариантов, но рубероид является наиболее дешевым, долговечным и простым в работе материалом, поэтому предпочтение обычно отдается ему.

8

Кладка первого ряда

Первый ряд кирпича устанавливают в тычковом (поперечном) положении по длине цоколя.

Нередко встречаются рекомендации укладывать его без раствора, мотивированные тем, что к поверхности рубероида раствор не пристанет.

Это является неправильным предложением. Раствор имеет достаточную адгезию к рубероиду.

Кроме того, слой раствора позволит подровнять ряд кирпичей, которые не всегда имеют идеальные размеры.

Вертикальные швы также нуждаются в связке, которую сложно создать без использования раствора. Слой раствора максимально плотно ляжет на поверхность, что позволит распределить нагрузку оптимальным способом и избежать появления слабых «висящих» участков.

Наконец, наличие раствора позволит закрыть армирующую сетку, создающую прочную и ровную основу для кирпичной кладки.

10

Облицовка

Порядок действий:

  • Кирпич равномерно раскладывают стопками по всей длине ленты, чтобы сократить время на доставку материала при выполнении кладки.
  • Подготовленный раствор помещают в емкость, удобную для перемещения вместе с каменщиком.
  • Подготавливаются (или приобретаются) все необходимые инструменты — кельма, мастерок, кирочка, порядовка и т.д.
  • Производится кладка кирпича по намеченной схеме.

ВАЖНО!

Для получения качественной кладки необходимо соблюдать аккуратность и постоянно контролировать процесс с помощью натянутого шнура.

11

Как обойти углы

Кладка кирпича начинается с выкладки углов. Обычно их поднимают на несколько рядов (4-6), после чего выкладывают промежутки.

Сначала углы укладывают без раствора, чтобы проверить точность прямых углов, определить горизонталь и прочие параметры (примерочная выкладка). После этого устанавливаются контрольные шнуры и производится выкладка углов уже с использованием раствора.

Все кирпичи по углам должны быть перевязаны друг с другом, наличие двух вертикальных швов друг над другом не допускается.

Важно проверять одинаковость диагоналей цоколя, которая свидетельствует о точности прямых углов строения.

12

Обустройство отмостки

Отмостка — это бетонная отливка, залитая по грунту, примыкающая к наружной стене ленты или цоколя.

Она имеет ширину до 60 см (или немного больше выступа свеса крыши). Обычно устанавливают опалубку, представляющую собой ряд вертикально установленных досок.

Между стеной и опалубкой укладывается армирующая сетка, укрепляющая и предохраняющая ее от образования трещин.

Для исключения осушения на грунт рекомендуется уложить слой геотекстиля.

Правильно изготовленная отмостка защищает пазухи засыпанной траншеи от проникновения стоков дождевой или талой воды, исключая контакт ленты с влагой.

1111

Завершающие этапы

После укладки верхнего ряда цоколя поверхность покрывают завершающим слоем раствора и тщательно выравнивают.

Когда он засохнет, на поверхность укладывается слой гидроизоляции, такой же, как и на поверхности ленты перед укладкой кирпича.

Кроме этого, выполняются процедуры , монтажа защитной обшивки цоколя. Везде, где необходимо, обустраиваются продухи, технологические отверстия для подвода коммуникаций, козырьки для стока влаги и т.д.

4

Полезное видео

В данном разделе Вы сможете ознакомиться с цоколя из кирпича на ленточном фундаменте, чем закрыть цоколь, а также с блоками из керамзитобетона:

Заключение

Кирпичный цоколь является распространенным элементом конструкции дома.

Он позволяет уменьшить высоту ленты, распределить нагрузку от внешних стен дома и обеспечивает надежную отсечку от воздействия влаги, предотвращая капиллярное впитывания воды из слоев грунта или влажного бетона.

При выполнении работ следует действовать строго по правилам, постоянно контролировать положение кирпичей, горизонталь и соответствие длины диагоналей.

Соблюдение требований технологии позволит получить качественный и прочный цоколь из кирпича.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Цоколь на ленточный фундамент из керамзитобетона, ФБС, шлакоблока: зачем нужно, пошаговая инструкция

При строительстве домов могут использоваться различные технологии. Нередко при изготовлении сооружений на неровных поверхностях применяют систему ленточного фундамента. К обустройству цоколя необходимо подойти соответствующим образом. Рассмотрим, как правильно обустраивается цоколь в доме на ленточном фундаменте.

Из данного блока можно сделать цоколь

Из чего сделать цоколь для ленточного основания

Ленточный фундамент под подвальное помещение или цокольный этаж можно отделать различными материалами. Наиболее распространенные строительные приспособления, которые позволяют быстро и качественно обустроить эту часть здания:

  1. При помощи бетона. Это универсальный жидкий состав, который принимает различную форму, а также отличается надежностью и долговечностью.
  2. Используя керамзитобетон. Более дорогой и улучшенный состав, который также застывает естественным образом, образуя соответствующие конструкции.
  3. ФБС. Плотные фундаментные блоки имеют улучшенные характеристики, легко поддаются обработке.
  4. С помощью шлакоблоков. Сравнительно недорогой и долговечный материал, который позволяет быстро обустроить поверхность на ленточном фундаменте.

Также в отдельных случаях может использоваться кирпич со специальной гидроизоляционной пропиткой, однако в силу его дороговизны этот строительный элемент применяется достаточно редко.

Важно. В зависимости от того, какой строительный элемент выбран, чтобы закрывать фундамент, требуется соблюдать технологический процесс обустройства сооружения. Не следует забывать и о гидроизоляции.

В данном видео вы подробнее узнаете о фундаменте из блоков:

Какие виды цоколя существуют

Такой элемент здания, как цокольный этаж, можно разделить на несколько разновидностей:

  1. Заглубленный. Речь идет про сооружение, большая часть которого углублена в грунт.
  2. Высокий цоколь. Часть сооружения заглубляется в почву на глубину не более одного метра.
  3. Совмещенный. Сооружение, которое по периметру здания заглубляется на неравномерный уровень из-за особенностей грунта.

Также следует понимать, что такой строительный элемент, как цоколь, отличается по выносу. Здесь может использоваться выносная конструкция, заглубленная, а также поверхность, которая планомерно переходит в конструкцию основных стен здания.

Важно. Разновидность этого сооружения подбирается в зависимости от типа грунта, а также исходя из выбранных строительных материалов для обустройства фундамента и стен дома.

Чем закрыть цоколь по периметру дома (бетон)

Часто лента фундамента для цокольного этажа обустраивается из бетона. Для бетонного строительного элемента характерны следующие отличительные черты:

  • достаточно высокая стоимость материала;
  • необходимость изготовления специальной крепкой формы;
  • установка стального армирования;
  • использование специального оборудования;
  • длительный срок службы застывших плит;
  • необходимость в проведении гидроизоляционной работы;
  • неудовлетворительная устойчивость к воздействию влаги.

Чтобы отделать ленточный фундамент, по его периметру создаются укрепленные формы, куда помещается армирование, а после заливается жидкий состав. Он впоследствии твердеет, и получается монолитная конструкция. Также обустройство может быть выполнено за счет ранее заказанных под размер плит, однако и в этом случае для монтажа потребуется специальная техника.

Цоколь можно закрыть различными способами

Керамзитобетон

Более качественный материал для отделки ленточного фундамента. Рассмотрим основные характеристики этого строительного элемента:

  • улучшенная прочность затвердевшей монолитной конструкции;
  • достаточно высокая стоимость материала;
  • как и в случае с бетоном, требуется стальное армирование;
  • необходим специальный каркас, чтобы состав приобрел задуманную форму;
  • требуется использовать специальное оборудование;
  • в состав помимо цемента входит керамзит;
  • продолжительный срок службы монолитных сооружений;
  • материал более устойчив к воздействию влаги.

Как и в случае с обычным бетоном, по всему периметру требуется сделать укрепленный каркас, поместить сюда армирование, а после залить смесь. В конце останется только дождаться ее полного затвердевания. Монолитные плиты могут быть изготовлены на заказ под соответствующие размеры, однако для монтажа потребуется специальная техника.

Важно. Хотя керамзитобетон устойчив к постоянному воздействию влаги, рекомендуется выполнить гидроизоляционные наружные работы, чтобы свести риск проникновения воды в помещение к минимуму.

ФБС

Строительство стеновых конструкций цокольного этажа из ФБС блоков позволяет решить сразу несколько задач. Рассмотрим основные характерные отличия этого материала:

  • сравнительно большие габариты;
  • специально созданы для обустройства фундамента;
  • в состав входят прочные компоненты, выдерживающие высокую нагрузку;
  • для блоков характерна устойчивость к воздействию влаги;
  • изделия легко поддаются монтированию;
  • блоки можно обработать до необходимой формы и размера;
  • сравнительно невысокая стоимость подобных изделий.

Фундамент достаточно часто возводится именно из этих составляющих, так как из-за высокой плотности и крепости материал спокойно выдерживает любые нагрузки, что нередко позволяет прощать даже грубые строительные ошибки.

Шлакоблок

Шлакобетон для цоколя позволяет в короткий промежуток времени соорудить крепкое и устойчивое к влаге сооружение. Рассмотрим основные характерные черты для фундамента из шлакоблока:

  1. Изделия имеют невысокую стоимость по современным меркам.
  2. Строительные элементы отличаются сравнительно небольшими размерами.
  3. Материал легко поддается обработке, а также монтированию.
  4. Нет необходимости выполнять гидроизоляционную работу.
  5. Шлакоблок отличает высокая прочность.
  6. Строительные элементы легко выдерживают большую нагрузку.
  7. Достаточно продолжительный срок службы изделий.

Все эти характеристики делают шлакоблок незаменимым материалом для обустройства цокольного этажа ленточного фундамента, особенно если речь идет о бюджетном строительстве, где нет возможности использовать спецтехнику и вспомогательное оборудование.

Важно. Для готового ленточного основания нередко возникает спорный момент, из чего сделать цоколь. Здесь можно использовать различные конструктивные составляющие, однако прежде всего следует оценивать свои финансовые возможности и характерные черты компонентов для строительства.

на ленточный фундамент и под газобетон, армирование

Содержание статьи:

Цоколь из кирпича предохраняет стеновой материал от впитывания влаги. Также его обустройство помогает распределению нагрузки, создаваемой внешними стенами здания.

Функциональные назначения и особенности цоколя из кирпича

Цоколь как промежуточная конструкция предохраняет стены от сырости

Цоколь на фундаменте является промежуточной конструкцией между фундаментом и несущими стенами. Он защищает последние от влаги, поступающей с осадками, и приподнимает строение над почвой. Этими функциями обусловлено строительство цоколя из бетона или кирпича – прочных материалов, обладающих достаточной стойкостью к воздействию жидкостей.

В большинстве регионов России здания, не имеющие такой конструкции, не будут обладать хорошими эксплуатационными характеристиками. Если пол находится на высоте поверхности почвы, возникают лишние потери тепла, а стены отсыревают. Цоколь принимает на себя эти негативные факторы. Стеновая конструкция при этом может служить дольше, что особенно важно в случае газобетона и иных материалов, отличающихся пористостью.

Часто цокольный этаж из кирпича рассматривают в контексте ленточного основания, но его можно монтировать и на плите. Плюсом использования материала являются его хорошие теплоизоляционные качества, способствующие улучшению микроклимата на нижнем этаже здания. Хотя кладка единичными маленькими блоками выполняется медленнее, чем заливка бетона, она не требует периода выдержки в течение нескольких недель. Промежуточная конструкция помогает равномерному распределению стеновой нагрузки на фундамент.

Цоколь дома из кирпича имеет несущие качества, уступающие бетонной отливке. Кроме того, большое количество швов в кладке и наличие у материала способности впитывать влагу требуют большого внимания к гидроизоляционным мероприятиям.

Расчет количества кирпича

Правильная кладка кирпича при возведении цоколя

Кладка цоколя требует предварительного вычисления расхода материала. С высотой все просто – вертикаль всегда сформирована целым числом выложенных рядов. Ширина зависит от вида кладки: чаще всего встречается цоколь в два кирпича, но можно делать конструкцию в один или в полтора. Для расчета количества материала можно опираться на площадь ленты.

При проведении работ используется прием перевязки: блоки размещаются так, чтобы шовные места покрывались целыми брикетами. Существуют разные схемы устройства цоколя из кирпича на ленточный фундамент. Ложковый способ прост в исполнении, но не дает возможности перевязки наружных и внутренних рядов. Поэтому чаще ее совмещают с другим приемом. Один ряд кладется ложковым методом, а в следующем кирпичи укладываются поперек стеновой оси.

Выбор кирпича

Полнотелые керамические блоки лучше всего подходят для кладки цоколя

Для обустройства связки между фундаментом и стенами подходят не все разновидности кирпича. К примеру, цоколь из силикатного кирпича делать однозначно не рекомендуется. Хотя этот материал эстетичен, его эксплуатационные качества в применении к данной конструкции оставляют желать лучшего. Это связано с невысокой несущей способностью и впитыванием большого количества влаги.

Хорошим вариантом будут полнотелые керамические блоки. Такие кирпичи не слишком дороги, но их эксплуатационные параметры лучше всего подходят под данную задачу. Использование пустотелого материала допустимо при работе над легкой постройкой, но полнотелые варианты предпочтительнее благодаря своим несущим качествам. Иногда можно встретить рекомендации применять для цокольного этажа клинкерный кирпич, объясняемые его практически нулевой гигроскопичностью. У этой характеристики есть как плюсы, так и минусы. Для хорошего сцепления со смесью нужна способность к впитыванию влаги. В противном случае это начинают делать швы. При замерзании они увеличиваются в размерах, что приводит к повреждениям кирпичной кладки цоколя.

Расчет ширины и высоты цоколя

Прежде чем начать класть цоколь, нужно определиться с его габаритами. Ширина зависит от толщины ростверка и стеновых конструкций. Возможны следующие типы цоколя:

  • Выпирающий наружу – в этом случае его толщина превышает стеновую. Из-за этого на него попадают осадки, разрушая кирпич. Такую конструкцию надо защищать специальным козырем и обшивкой.
  • Находящийся на одном уровне со стеновой плоскостью. После монтажа обшивки он утолщается и начинает слегка выступать.
  • Запавший – с немного меньшей толщиной, чем у стены. После укладки цоколя его можно обшить, добившись выравнивания с плоскостью стенки.

Ширину выбирают, сравнивая несущие качества материалов и габариты фундамента. Последние создают определенные ограничения на возможную толщину конструкции. Высота зависит от уровня пола и выраженности снегового покрова зимой, характерного для данной местности.

Гидроизоляция и утепление

При использовании гидроизоляции цоколь не впитывает влагу

Если укладывать кирпич прямо на бетон, в процессе эксплуатации цоколь будет впитывать жидкость. Это опасно и может привести к разрушению конструкции. Поэтому большое внимание нужно уделять гидроизоляционным мерам. Для этой цели часто используют рубероид. Этот материал сочетает доступность и долговечность. Перед укладкой кирпича ленту выстилают изоляцией в 2 слоя, а между ними промазывают битумной мастикой. Для защиты самой кладки ее можно покрыть специальной оклеечной пленкой или обработать окрасочным составом.

Для утепления конструкции широко используются пенополистирольные плиты и керамзит. Также можно использовать клеевой состав, не содержащий сорбента и ацетона. Выполняя монтаж, нужно следить за отсутствием щелей. Если они все же появляются, их надлежит заделывать минватой либо монтажной пеной.

Алгоритм проведения работ

После создания гидроизоляционной выстилки можно приступать к укладке кирпича. Заранее нужно подготовить сырье для замешивания раствора.

Подготовка

Перед кладкой заранее готовят раствор с меньшей плотностью, чем у кирпича

Марку смеси подбирают так, чтобы ее значение было вдвое меньше такового у кирпича. К примеру, при применении керамического полнотелого материала М200 покупают состав М100. При изготовлении раствора собственноручно нужно соблюдать соотношение цемента (марки М400 или М500) к песку как 1:4 или 1:5. Поскольку смесь должна быть использована сразу после приготовления, нужно организовать процесс так, чтобы она в свежем виде поступала на площадку прямо перед кладкой. Если решено покупать готовый состав, нужно скоординировать во времени доставку до объекта и начало работ.

Если на основании есть высотные перепады и иные неровные места, его надо заранее скорректировать цементным раствором. После его полного высыхания подготавливают гидроизоляционный слой и приступают к кладке.

Возведение

Выкладку начального ряда производят в поперечной позиции по длине. Иногда его советуют делать без раствора, считая, что он не сцепляется с рубероидом. На самом деле, степень адгезии вполне удовлетворительна. К тому же смесь позволяет сделать связку для вертикальных швов. Продольные ряды чередуют с поперечными по принципу перевязки.

Угловые части поначалу выкладываются без раствора для примерки. Это позволяет оценить строгость прямых углов и горизонтальность поверхности. После размещения шнурков контроля начинают «чистовую» укладку с применением смеси. Нужно обеспечить взаимную перевязку угловых кирпичей. Нельзя допускать нахождения одного вертикального шва под другим. Точность прямых углов помогает оценить сравнение значений диагоналей (они должны быть одинаковыми).

Строительство отмостки

Отмостка защищает фундамент от влаги

Эта конструкция нужна, чтобы обезопасить фундаментную ленту от соприкосновения с влагой. В лакуны заполненной траншеи при правильном монтаже отмостки не будут проникать осадки и талая вода. Сама конструкция представляет собой отливку из бетона, примыкающую к внешней стенке фундамента или цоколя. Ширина отмостки может достигать 0,6 м и слегка превышать таковую у выступающей части крыши. Опалубка для нее состоит из вертикально размещенных дощечек. Между ними и стенкой выкладывают сетчатое армирование для повышения прочности и предохранения от растрескивания. Почву устилают геотекстилем.

На последний ряд кирпичей наносят слой смеси с последующим выравниванием. После его высыхания монтируют гидроизоляцию, аналогичную таковой между цоколем и фундаментом: 2 слоя рубероида с промазыванием мастикой между ними. Устанавливаются утеплитель и вертикальная защита от влаги. Кладку можно облицевать искусственным или натуральным камнем.

видео-инструкция как класть своими руками, особенности выравнивания, пластиковой отделки, цена, фото

При строительстве любого сооружения в первую очередь осуществляется закладка фундамента, который послужит основой для всей конструкции. Для этой цели, чаще всего используется бетонный фундамент, поверх которого будет ложиться цоколь. От того, насколько качественно будет сформирована опора, будет во многом зависеть долговечность, устойчивость и сейсмостойкость будущего здания.

Монтаж фундамента и цокольной части здания является сложным строительным процессом, в ходе которого необходимо тщательно следить за соблюдением строительных норм.

Схема цокольного фундамента: фото

Схема цокольного фундамента: фото

Если заложить основу неправильно, то качество дальнейших этапов возведения здания не будет играть определяющей роли – конструкция получиться неустойчивой и недолговечной. В данной статье вам будет предоставлена пошаговая инструкция о том, как закладывается фундамент и цокольная часть здания своими руками.

Установка фундамента

Разметка

Разметка

Разметка

Перед закладкой фундамента необходимо разметить территорию в соответствии с имеющимся проектом. Форма здания зависит исключительно от ваших предпочтений – главное проследить за правильностью построения фигуры.

Правильная геометрия фундамента является обязательным условием для будущего здания – так как практически все строительные материалы имеют правильную форму, то основа в целом также должна иметь соответствующие пропорции.

При построении прямоугольной фигуры используется правило сравнения диагоналей – из углов прямоугольника проводятся диагональные линии, которые затем сравниваются между собой.

В правильном прямоугольнике диагонали имеют равную длину. Если же диагонали не совпадают, то одни из углов необходимо сдвигать по плоскости с прилегающими к нему отрезками до получения соответствия.

Планировка местности и установка опалубки

Выкапывание траншеи

Выкапывание траншеи

Перед заливкой необходимо провести планировку местности, на которой будет располагаться цокольный фундамент. Независимо от конструкции, основа должна находиться ниже уровня промерзания грунта – это необходимо для того, чтобы максимально снизить воздействие морозного пучения почвы.

В среднем заглубления в грунт на глубину 1,5 метра бывает более чем достаточно – более точную картину может определить только индивидуальное изучение климата и оценка состояния почвы.

В большинстве случаев порядок осуществления работ выглядит таким образом:

  • Снимается верхняя часть грунта на глубину не менее 1,5 м. В зависимости от структуры фундамента изъятие почвы может иметь как полномасштабный характер, так и осуществляться по траншейной системе. Ширина траншей определяется шириной будущего фундамента, однако она должна быть не менее 70 см, если речь идет о жилом помещении;
Схем диагональной разметки и формирования траншей

Схем диагональной разметки и формирования траншей

  • На место изъятого грунта засыпается чистый песок или мелкий гравий, который играет роль подушки для будущей основы. Максимальная толщина засыпки не может превышать трехкратную толщину ленты. При засыпке песок необходимо увлажнять и тщательно утрамбовывать;

Опалубка подбирается исходя из ваших предпочтений и имеющегося в наличие материала – наиболее оптимальным считается аренда или приобретение заводских металлических наименований. Стальная опалубка хороша своей надежностью – на ней имеются жесткости, которые препятствуют выдавливанию и деформации.

Применение деревянных аналогов также допустимо, однако в данном случае необходимо проследить за тем, чтобы собранные щиты имели достаточное количество жесткостей.

Обратите внимание!
Установка опалубки подразумевает тщательно продуманную систему фиксации посредство распорок и кольев.
Этому обстоятельству следует уделить особое внимание при установке деревянного аналога, так как в данном случае вероятность выдавливания и деформации очень высока.

Деревянная опалубка и усилительный каркас

Деревянная опалубка и усилительный каркас

Высота опалубки должна быть не менее 0,5 метра, так как цоколь фундамента, то есть наземная его часть будет иметь примерно такое значение. Внутрь структуры будущей основы закладывается усилительный армировочный каркас, сваренный из арматуры.

Обратите внимание!
Если заливается плита фундамента с цоколем – высота опалубки может иметь меньшее значение, так как цоколь устанавливается отдельно уже после формирования основной части.

Заливка фундамента

Заливка фундамента

Заливка фундамента

Заливка осуществляется посредством цементного раствора марки М400, либо смесью цемента, песка и щебня в пропорции 1:3:4 исходя из массы составляющих. Если вы изготавливаете бетон самостоятельно, то воды следует добавлять не более половины от общей массы сухой смеси. Раствор должен быть хорошо промешан и иметь однородную структуру. Его консистенция на вид должна напоминать густую кашу.

Монтаж цоколя

Предназначение

Цоколь, выложенный рваным камнем

Цоколь, выложенный рваным камнем

Многие задаются вопросом, нужен ли цоколь на фундамент? Основная функция цокольной части здания – защита конструкции от воздействия влаги. Он эффективно противостоит таким атмосферным явлениям как снег, косые струи дождя, брызги и т.д.

Несмотря на то, что бетон склонен впитывать воду, она не разрушает и изменяет структуру. Если вывести фундамент “под ноль” и сразу начать кладку, то со временем влага разрушить штукатурку и кирпич.

Цоколь необходим для установки деревянных полов дома, которые являются наиболее практичным и традиционным видом оформления жилых помещений на сегодняшний день.

Лаги для формирования пола располагаются непосредственно на цоколь, что дает возможность создать необходимый разрыв между полом и грунтом. Также цоколь создает дополнительное полезное пространство для подвальных помещений.

Цоколь и отмостка фундамента используются не только для защиты строения от влаги, но и в как элемент дизайна – достаточно сложно представить себе дом без выступающей нижней части.

Пластиковый цоколь для фундамента – имитация натурального камня

Пластиковый цоколь для фундамента – имитация натурального камня

Установка

Наиболее рациональным считается заливка цокольного фундамента, в котором цоколь формируется вместе с основной частью и, по сути, является наземным продолжением бетонной основы.

Однако данная технология не всегда бывает уместной, ввиду различных непредвиденных обстоятельств, которые могут возникнуть в процессе возведения здания.

В некоторых случаях может понадобиться дополнительное наращивание посредством бетонных блоков.

  • Выравнивание. Если фундамент по каким-то причинам был залит неровно и существует большой разрыв по плоскости, то стоит задуматься о том, как цоколем выровнять фундамент? Это единственный способ компенсировать недостаток высоты, не теряя в прочности и влагостойкости;
  • Наращивание. Отсутствие опалубки необходимой высоты или проектирование сильно приподнятого здания приводит к тому, что заливки цокольного фундамента может оказаться недостаточно;
Выравнивание цоколя фундамента при помощи железобетонных блоков

Выравнивание цоколя фундамента при помощи железобетонных блоков

В качестве материала для формирования цоколя можно использовать как небольшие бетонные блоки с наполнителем из песка или шлака, так и железобетонные цокольные блоки, для монтажа которых необходимо использовать спецтехнику.

Использование того или иного наименования зависит от габаритов фундамента и имеющихся в наличии средств, так как их цена существенно разниться.

В большинстве случаев монтаж цоколя осуществляется по ниже приведенной схеме.

  • Перед тем как класть цоколь на фундамент необходимо осуществить разметку для установки угловых блоков. Для этой цели можно использовать как лазерный нивелир, так и обыкновенный гидроуровень. Независимо от того, какой материал вы будете использовать для формирования цоколя – угловые элементы необходимо расположить на одном уровне по вертикали;
Цоколь из блоков

Цоколь из блоков

  • После замеров укладываются либо угловые железобетонные элементы, либо осуществляется выкладка углов в несколько рядов из шлакоблока. Чтобы выровнять элементы по вертикали необходимо вымерять необходимую высоту цоколя и компенсировать имеющийся зазор при помощи бетонного раствора;

Обратите внимание!
Если речь идет о выкладке ж/б блоков, то выравнивание фундамента необходимо осуществлять перед укладкой.
Они должны монтироваться на полностью застывшую и окрепшую поверхность, так как блоки имею достаточно большую массу.

  • После того, как блоки будут выставлены ровно по вертикали, необходимо выдержать единую линию раскладки промежуточных элементов. Для этого между угловыми блоками натягивается нить, которая будет определять расположение наружной кромки остальных элементов. По этому ориентиру выкладываются остальные блоки;
Цоколь из ЖБ блоков

Цоколь из ЖБ блоков

  • Фиксация ж/б блоков осуществляться посредством заливки раствора в пазы на торцах. Шлакоблоки выкладываются по принципу кирпичной кладки;

Декорирование

Отделка цоколя фундамента осуществляется посредством различных декоративных материалов – пластика, натурального или искусственного камня, штукатурки и т.д. Помимо чисто декоративной функции, внешняя отделка также частично защищает цоколь от воздействия повышенной влажности.

Цоколь, выложенный натуральным камнем

Цоколь, выложенный натуральным камнем

Защита цоколя фундамента чаще всего осуществляется преимущественно пластиковыми панелями или посредством облицовки камнем и керамикой. Использование обыкновенной штукатурки в данном случае является нецелесообразным, так как она также впитывает влагу.

Обратите внимание!
Если цоколь шире фундамента после отделки – это естественное явление.
Так как отделочный материал не опирается на грунт, выход за пределы основной опоры вполне допустим.

Итог

Качественно заложенная основа будет залогом долговечности и надежности будущей конструкции – если подойти к оформлению фундамента и цоколя максимально серьезно, в дальнейшем у вас не возникнет каких-либо проблем с дальнейшей эксплуатацией здания. Более подробную информацию по описанной теме вы можете получить посредством просмотра видео в этой статье.

Отличная статья 0

Как добавить архитектурные детали в ваш дом с помощью цоколей

Недавно мы заменили пол на главном уровне нашего дома, и то, что начиналось как один проект, быстро превратилось в несколько. Что там говорится? Если вы дадите мышке печенье… Первоначальные полы были толще, чем новые паркетные, так что у нас остался неприглядный зазор между дверными коробками и новыми полами. Вместо того, чтобы заменять все дверные коробки и обшивку, мы решили установить цокольные блоки, чтобы закрыть зазор.

How to install a plinth block How to install a plinth block Итак, что такое плинтус? Цокольные блоки - это элементы молдинга, расположенные у основания дверной коробки, чтобы создать преднамеренный переход к плинтусу. Они не только добавляют классическую архитектурную деталь в дом, но и удивительно просты в установке!

Door casing with plinth block Door casing with plinth block Цокольные блоки бывают разных размеров и профилей, и вы можете приобрести их у местного поставщика столярных изделий или в магазинах товаров для дома, таких как The Home Depot. Поскольку мы красим нашу отделку, мы выбрали цоколи из тополя лакокрасочного качества с простой фрезой с трех сторон.

How to install a plinth block How to install a plinth block Нам нужно будет прорезать дверную коробку, чтобы разместить цоколь, поэтому я сначала установил цоколь на место и отметил высоту. Я очень рад сотрудничеству с Dremel в этом проекте - Dremel Multi-Max - идеальный инструмент для этой работы! С этой задачей он справился быстро, легко и качественно. Вы можете посмотреть видео о работе Multi-Max в моей учетной записи Instagram.

Cut the door casing with a Dremel Multi Max Cut the door casing with a Dremel Multi Max Я просто прорезал дверную коробку, аккуратно следя по карандашной линии.Затем я снял обрезанный кусок кожуха и сдвинул цоколь на его место. Я прикрепил его к стене 2-дюймовыми гвоздями.

How to add a plinth block How to add a plinth block

How to add architectural details to your home with a plinth block How to add architectural details to your home with a plinth block Наконец, добавьте немного герметика в швы и залатайте отверстия для гвоздей, затем покрасьте цокольный блок в тот же цвет, что и ваша отделка и плинтусы. Это оно! Супер просто, правда? Мне очень нравится вневременная архитектурная деталь, которую эти цоколи добавляют в наш дом!

Transition a door casing to baseboard with a plinth block Transition a door casing to baseboard with a plinth block А можно минутку для этой крашеной отделки? Раньше отделка была желтовато-белого цвета, и хотя я сначала хотел нарисовать все это четким, ярко-белым, я ТАК счастлив, что выбрал этот цвет.Я думаю, это добавляет дополнительный уровень элегантности и подчеркивает красивую лепнину, которая есть по всему дому. Мы прожили здесь всего несколько коротких месяцев, но пока что мы добились большого прогресса! Я скоро расскажу обо всех подробностях, так что следите за обновлениями…

Add architectural detail with a plinth block Add architectural detail with a plinth block

.

Как сделать блоки для цоколей

Как сделать блоки цоколя

Роберт Робиллард о отделке столярных изделий

How to Make Plinth Blocks Как сделать блоки цоколя

Я люблю использовать блоки для цоколей в отделке столярных изделий, особенно когда дверные коробки украшены декоративными элементами. Цокольные блоки выступают в качестве декоративной основы для дверной обшивки, пилястры или колонн и часто встречаются в отделке более высокого уровня и в старых домах, где пересечение обшивки и плинтуса визуально не сочетается.

Цокольные блоки выступают в нижней части корпуса, добавляя выступ и глубину линии тени между вертикальной и базовой обшивкой. «Цоколь» - это архитектурный термин, используемый для описания опоры для колонны или основания. Вертикальный плинтус или плинтус входит в верхнюю часть цоколя, а горизонтальный плинтус - в сторону цоколя. How to Make Plinth Blocks

Определение размеров плинтуса [Золотое правило]

Чтобы цокольный блок выглядел правильно, необходимо, чтобы высота плинтуса и цоколя не превышала высоту.Другой вопрос - пропорции. Блоки плинтуса выглядят лучше всего, когда их высота в 1,5–2 раза больше ширины. Многие дизайнеры следуют «золотому правилу»: высота должна составлять 1,6 ширины. How to Make Plinth Blocks

Плинтусы куплены в магазине

Многие лесозаготовительные и лесозаготовительные предприятия продают или производят цоколи, соответствующие профилям продаваемых ими профилей дверных обшивок. Это простой способ сделать цоколи в вашем дизайне, если отделка плинтуса сочетается с купленным цоколем.По моему опыту, существует не так много доступных на рынке размеров цокольных блоков для всех видов отделки, с которыми я работаю. Иногда изготовление блоков цоколя своими руками дает вам гибкость и универсальность, позволяя точно подобрать высоту и толщину для любой дверной обшивки, которую вы устанавливаете.

How to Make Plinth Blocks Как сделать цоколь

Я обычно использую 5/4 для цоколей. В этой конкретной работе я использовал 5/4 x 4 и продублировал существующие плинтусы, найденные в других местах дома.Эти цокольные блоки имеют скос, толщина которого уменьшилась с 1 дюйма до ¾ дюйма, чтобы имитировать сужение используемого кожуха.

How to Make Plinth Blocks

.

Что такое балка плинтуса? Его назначение, применение и конструкция

Что такое балка цоколя и ее назначение в здании?

Цокольная балка - это железобетонная балка, сооружаемая между стеной и ее фундаментом. Цокольная балка предназначена для предотвращения расширения или распространения трещин от фундамента в стену выше, когда фундамент подвергается оседанию. Цокольные балки распределяют нагрузку стены по фундаменту равномерно.

Фиг.1: Цоколь

Применение цоколей

  • В зонах, подверженных землетрясениям, необходимо предусмотреть балку цоколя.
  • Строительство балки цоколя над естественным грунтом - еще одно применение балки этого типа.

Рис.2: Применение цоколя

Прочность бетона, подходящая для конструкции балки цоколя

Прочность бетона цоколя должна быть не менее 20 МПа.Если бетон смешивается вручную, то в смесь нужно добавить еще 20% цемента. На рисунке 3 показано размещение бетонной подготовки цокольной балки.

Рис.3: Подготовка и укладка бетонной смеси для конструкции цоколя

Минимальный размер балки цоколя

Минимальная глубина балки цоколя - 20 см, при этом ее ширина должна соответствовать ширине окончательного ряда фундамента.

Опалубка для балки цоколя

Опалубка, используемая для конструкции балки цоколя, должна быть правильно установлена ​​и надежно закреплена перед укладкой бетона, как показано на Рисунке 4.Бетон должен быть достаточно уплотнен, чтобы предотвратить попадание агрессивных элементов на стальные стержни.

Рис.4: Опалубка балки цоколя завершена

Стальные стержни, используемые для цоколя

Рекомендуется предусмотреть два стержня диаметром не менее 12 мм в нижней части балки. Аналогичным образом, две планки с минимальным диаметром 10 мм должны быть предусмотрены в верхней части балки цоколя.

Арматурные стержни должны быть защищены бетонным покрытием толщиной 25 мм.Что касается хомутов, диаметр хомутов должен быть не менее 6 мм, а расстояние в 15 см должно быть достаточным.

Рис.5: Монтаж арматуры для балок цоколя завершен

.

Больше, чем просто цоколь: цоколь Flex-Block

Фильтровально-вентиляторный агрегат Rittal TopTherm

Rittal TopTherm fan-and-filter unit Фильтровально-вентиляторный агрегат Rittal TopTherm Система климат-контроля Повышенное давление. Более высокий расход воздуха. 2 Сборка без инструментов Простая сборка, замена и обслуживание без использования инструментов любого типа

Дополнительная информация

Решения для центров обработки данных

Data Centre Solutions Выпуск 6 Решения для центров обработки данных СТОЙКИ МОНИТОРИНГ МОНИТОРИНГА ОХЛАЖДЕНИЯ ОБСЛУЖИВАНИЕ И ПОДДЕРЖКА Простой путь к идеальному центру обработки данных Центры обработки данных - это сложные системы.Программно-аппаратная и ИТ-инфраструктура

Дополнительная информация

RiMatrix S Сделать проще.

RiMatrix S Make easy. RiMatrix S Сделать проще. 2 RiMatrix S Rittal Система. Целое - это больше, чем сумма его частей.То же самое и с Rittal The System. Имея это в виду, мы собрали наш инновационный корпус power

Дополнительная информация

Сделайте IT проще: новая IT-стойка TS

Make IT easy: The new TS IT rack Сделайте ИТ проще: новая стойка TS IT Новая стойка TS IT. Новый мировой стандарт сетевого и серверного оборудования. На выставке CeBIT 202 компания Rittal представила недавно разработанную стеллажную систему, которая полностью изменит мировые стандарты

. Дополнительная информация

2 Микроцентр данных Rittal

2 Rittal Micro Data Centre Микроцентр данных 2 Микроцентр данных Rittal Целое - это больше, чем сумма его частей.То же самое и с Rittal The System. Имея это в виду, мы объединили наш инновационный корпус для распределения питания

Дополнительная информация

Системы крепления реле

Relay mounting systems Страница 1 Выпущено в июле 1998 г. Изменено с апреля 1997 г. Данные могут быть изменены без предварительного уведомления RL COMBIFLEX RE 500 (SE 94832) (SE 970140) (SE 950216) Характеристики Подходит для стандартной 19 стойки, заподлицо, полузапуск, выступ

Дополнительная информация

РЕШЕНИЯ ДЛЯ ПУЛЬТА УПРАВЛЕНИЯ

CONTROL DESK SOLUTIONS ПУЛЬТЫ РЕШЕНИЯ ДЛЯ ПУЛЬТА УПРАВЛЕНИЯ Три типа решений: - шкафы с пультом управления на базе системы Areta, с дверью, панелью или передней полкой - модульные столы глубиной до 500 мм - моноблочные столы.157

Дополнительная информация

RU Инструмент для инструментов

EN The Tool for Tools RU Инструмент для инструментов ИНСТРУМЕНТ ДЛЯ ИНСТРУМЕНТОВ Наша система распределения инструментов Toolbase настолько же надежна, насколько и многофункциональна. Инструменты управления запасами и выпуска с помощью Toolbase гарантированно увеличатся на

Дополнительная информация

Мебель для рабочего места и хранения

Workspace and storage furnishings LISTA Compact Рабочее пространство и оборудование для хранения. Системы хранения и транспортировки NC. ПРОФЕССИОНАЛЫ НА РАБОТЕ. Системы хранения и транспортировки NC производства LISTA - идеальное решение для логистики инструментов.

Дополнительная информация

Оптимизированная система стоек DCF

DCF Optimized Rack System Интегрированные решения для шкафов для обеспечения бесперебойной работы, критически важных для бизнеса Оптимизированная система стоек DCF Руководство пользователя ВАЖНЫЕ УКАЗАНИЯ ПО БЕЗОПАСНОСТИ СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ В этом руководстве содержатся важные инструкции, которые Дополнительная информация

Linkeo 19-дюймовые отдельно стоящие шкафы

Linkeo 19 freestanding cabinets 87045 LIMOGES Cedex France Телефон: (+33) 05 55 06 87 87 - Факс: (+33) 05 55 06 88 88 Linkeo 19-дюймовые отдельно стоящие шкафы Страница 1.Общие характеристики .... 1 2. Ассортимент .... 2 3. Технические характеристики ... 3

Дополнительная информация

Голосовые аппараты, шкафы и аксессуары

Voice Boxes, Cabinets & Accessories Голосовые аппараты, шкафы и аксессуары 107 БЫСТРАЯ СПРАВОЧНАЯ ТАБЛИЦА - КОРОБКИ СЕРИИ 200 KRONE ДЕТАЛЬ № Артикул. Низкопрофильная конструкция, включая раму для монтажа на спине, включая модули отключения. пар

Дополнительная информация

Мебель для рабочего места и хранения

Workspace and storage furnishings LISTA Compact Рабочее пространство и складское оборудование Рабочие места для испытаний и инспекций Благодаря своим модульным рабочим местам для испытаний и инспекций LISTA предлагает оптимизированные решения для современных практик обеспечения качества.

Дополнительная информация

ПОДДОНЫ ДЛЯ ЛИТЕРАТУРЫ

SPILL CONTAINMENT PALLETS КОНТЕЙНЕРЫ SPI В соответствии с правилами для хранения бочек со смазочным материалом или топливом в промышленных помещениях или мастерских требуются подходящие контейнеры, в которых могут собираться жидкости в случае возможного сбоя. Дополнительная информация

Решения для центров обработки данных

Data Centre Solutions Выпуск 5 Решения для центров обработки данных СТОЙКИ МОНИТОРИНГ СИЛОВОГО ОХЛАЖДЕНИЯ ОБСЛУЖИВАНИЕ И ПОДДЕРЖКА Простой путь к идеальному центру обработки данных Центры обработки данных - это сложные системы.Программно-аппаратная и ИТ-инфраструктура

Дополнительная информация

Инструкции по установке в стойку

Rack installation instructions Инструкции по установке в стойку Ознакомьтесь с документацией, прилагаемой к стойке, для получения информации о безопасности и прокладке кабелей. Перед установкой сервера в стойку ознакомьтесь со следующими рекомендациями:

Дополнительная информация

Инструкции по интегральному набору

Integral Kit Instructions Инструкции по встроенному набору для шкафов Fisher & Paykel шириной 525, 635, 680, 790 мм Для моделей с изогнутой дверью Модели серий B, C, D и G Руководство 814980 Обновлено в августе 2008 г. ВАЖНО Если в вашем холодильнике

Дополнительная информация

Вперед

Bringing good things ahead Продвижение вперед Какими бы ни были ваши логистические потребности, мы можем предложить конвейерное решение.Наши гибкие системы первичной и вторичной упаковки для одиночных и многопользовательских упаковок позволяют транспортировать ваши товары от

Дополнительная информация

Распределительные щиты и потребительские блоки

Distribution Boards & Consumer Units Распределительные платы и потребительские блоки Корпуса для system pro M compact Распределительные платы и потребительские блоки Содержание Общие 2 / Распределительные платы Mini Center compact Монтажные комплекты для компактных принадлежностей

Дополнительная информация

Клеммные коробки серии 8146

Terminal Boxes Series 8146 Серия> Корпуса из ударопрочной полиэфирной смолы, армированной стекловолокном> Базовые размеры корпусов различной высоты> Устанавливаются в соответствии с требованиями заказчика> Для клемм макс.00 мм

Дополнительная информация

ALUMINIUM SYSTEMS S.A.

ALUMINIUM SYSTEMS S.A. ΡΟΛΑ ΑΠΛΑ και ΘΕΡΜΟΜΟΝΩΤΙΚΑ РОЛИКОВЫЕ ЗАДВИЖКИ С НОРМАЛЬНОЙ И ТЕПЛОВОЙ ИЗОЛЯЦИЕЙ ALUMINIUM SYSTEMS S.A. ALUMINUM SYSTEMS S.A C.AL.COM,. ,,,. ,, .. C.AL.COM. C.AL.COM. О нас C.AL.COM - это современный динамичный рекламный ролик

Дополнительная информация

ОГРАНИЧЕННЫЙ ДИЗАЙН ХРАНЕНИЯ

STORAGE DESIGN LIMITED Шкафы Cubio имеют огромную вместимость и доступны в двух типах.Стандартные складские помещения предназначены для организованного хранения деталей и инструментов в различных пластиковых ящиках на регулируемых полках. Тяжелый

Дополнительная информация

Скоростные складывающиеся двери. Серия F

High-speed folding doors. F Series Скоростные складывающиеся двери Серия F 02 Серия F Горизонтальное складывание скоростных складывающихся ворот обеспечивает мгновенное получение всего вертикального зазора. Двери серии F открываются с высокой скоростью

Дополнительная информация

Системные силовые модули TriLine ASSEMBLY

TriLine ASSEMBLY System PowerModules 04 2012 TriLine ASSEMBLY Системные модули питания Система TriLine ASSEMBLY Содержание Введение Новый интеллект модульной системы 2 Форматы поставки 8 Программное обеспечение для настройки EDS PowerCon 10 Технические характеристики

Дополнительная информация

Шкаф V800 V800 ШКАФЫ

Cabinet V800 V800 CABINETS Шкаф V800 Шкафы Siemon V800 представляют собой надежное и экономичное решение корпуса, обеспечивающее ценное пространство Zero-U с каждой стороны направляющих для оборудования для прокладки кабелей, монтажа PDU или подключения

Дополнительная информация

Система коммутации.НорЛайн 800

Switchboard system. NorLine 800 Система коммутации NorLine 800 Система коммутации NorLine 800 2 Система коммутации NorLine 800 Содержание Тема Страница Содержание 2 Обзор 2-3 Технические характеристики NorLine 800 4 Конструкция

Дополнительная информация .

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
