1.4. Каким главным требованиям должны отвечать архитектурные сфооружения?

  1. Функциональной целесообразности (польза).

  2. Иметь хороший внешний вид и быть прочным.

  3. Обеспечивать единство прочности, пользы и красоты.

  4. Удовлетворять потребности заказчика и архитектора.

2.4. Как классифицируются здания по назначению?

  1. Гражданские и общественные.

  2. Жилые, общественные и производственные.

  3. Гражданские, промышленные и военные.

  4. Гражданские, промышленные и сельскохозяйственные.

2.8. Какие здания относят к зданиям повышенной этажности?

  1. С этажностью 3 и более этажей.

  2. С этажностью 4–9 этажей.

  3. С этажностью 10–20 этажей.

  4. С этажностью более 20 этажей.

2.13. Какие этажи учитываются при определении этажности здания?

  1. Только подземные и надземные этажи.

  2. Надземные этажи и мансарда.

  3. Надземные, мансардные, цокольные этажи при низе перекрытия, находящегося выше спланированной поверхности земли более чем на два метра.

  4. Все этажи, включая подвал, если спланированная поверхность земли не ниже подоконника.

4.1. Какие структурные части зданий относятся к ограждающим?

  1. Полы, перегородки, двери, окна.

  2. Стены, перегородки, перекрытия, покрытия, кровли, окна, двери.

  3. Фундаменты, стены, столбы, перекрытия.

  4. Крыши, окна, двери, стены, столбы.

 4.10. Что называют высотой этажа?

  1. Расстояние между полом и выступающими конструкциями на потолке.

  2. Расстояние по вертикали от уровня пола данного этажа до уровня пола вышележащего этажа.

  3. Расстояние по вертикали между полом и потолком в пределах этажа.

  4. Расстояние от пола до верха оконного проема.

16.4. Какие конструкции называются унифицированными?

  1. Конструкции, которые применяются при многократном строительстве типовых зданий.

  2. Конструкции, имеющие стандартные размеры.

  3. Конструкции, приведенные к ограниченному числу типоразмеров и применяемые в зданиях различного назначения.

  4. Индустриальные конструкции, изготавливаемые на строительных предприятиях.

16.11. Какой цифрой на рисунке обозначен обрез фундамента?

  16.12. Как определяется глубина заложения фундаментов под внутренними стенами в отапливаемых зданиях?

  1. В зависимости от глубины промерзания грунта и прочностных свойств оснований.

  2. Назначается по конструктивным соображениям не менее 0,5 м от спланированной поверхности земли.

  3. Должна быть ниже глубины промерзания грунта.

16.27. Для каких целей устраиваются отмостки вокруг здания?

  1. Для предотвращения промерзания оснований зданий.

  2. Для отвода грунтовых и атмосферных вод от стен здания.

  3. Для отвода поверхностных вод от стен и фундаментов.

  4. Для защиты стен фундамента от механического разрушения и грунта от уплотнения.

 17.5. Каково назначение карнизного участка стены?

  1. Для устройства ограждения крыши.

  2. Для крепления сандриков.

  3. Для опирания на него пилястр стен.

  4. Для отвода воды с крыш.

17.6. Какие стены называют однородными сплошными?

  1. Стены кирпичные, из керамических блоков, облегченные, с утеплителями, бревенчатые, брусчатые.

  2. Стены кирпичные, из керамических камней, бетонные, из естественных камней, бревен и брусьев.

  3. Стены кирпичные, бетонные, панельные навесные, из бревен и брусьев, щитовые.

  4. Стены сплошные из слоистых панелей, облегченных кладок с засыпками и воздушными прокладками, щитовые, каркасно-обшивные.

19.17. К каким перекрытиям предъявляются теплотехнические требования?

  1. К междуэтажным и чердачным.

  2. К чердачным, над подвальным, мансардным.

  3. К надподвальным и нижним.

  4. К перекрытиям, отделяющим жилые помещения от чердаков, подвалов, подполий и т. п.

19.15. Какое перекрытие называется кессонным?

  1. В виде железобетонных плит шириной 1200 и 1500 мм.

  2. Это настилы с большой шириной (на целую комнату).

  3. Это балочные перекрытия, у которых высота главных и второстепенных балок одинакова.

  4. Настилы, опирающиеся на капители колонн по углам.

2.1. Что называют сооружением?

  1. Систему взаимосвязанных строительных частей и элементов (несущих и ограждающих).

  2. Инженерные конструкции и материалы, применяемые для строительства.

  3. Систему взаимосвязанных зданий и архитектурных форм.

  4. Сочетание архитектурных форм и материалов.

2.5. К каким типам зданий (по назначению) относятся вокзалы?

  1. Производственным.

  2. Административным.

  3. Общественным.

  4. Вспомогательным.

2.18. На какие группы возгораемости делятся строительные материалы, из которых строят здания?

  1. Сгораемые, тлеющие, воспламеняющиеся.

  2. Несгораемые и сгораемые.

  3. Сгораемые, несгораемые и тлеющие.

  4. Сгораемые, трудносгораемые, несгораемые.

3.4. Какую роль выполняют главные помещения здания?

  1. В главных помещениях протекают основные технологические процессы.

  2. Главные помещения обеспечивают связь основных технологических процессов.

  3. Они обеспечивают координацию подготовительных процессов.

  4. Они предназначены для коммуникации с подсобными помещениями.

3.5. К каким помещениям следует отнести вестибюль кинотеатра?

  1. К коммуникационным.

  2. К обслуживающим.

  3. К техническим.

  4. К второстепенным.

4.2. Какие структурные части здания создают несущий остов?

  1. Фундаменты, стены, столбы, крыши.

  2. Стены, столбы, перегородки, и перекрытия.

  3. Фундаменты, стены, столбы, перекрытия.

  4. Стены, перекрытия, перегородки и лестничные клетки.

4.14. Покажите на рисунке номинальный размер конструктивного элемента?

16.6. Что называется основанием здания?

  1. Толща грунтов, окружающих фундамент.

  2. Толща грунтов залегающих под подошвой фундамента.

  3. Расширенная нижняя часть фундамента.

  4. Часть фундамента, опирающаяся на грунт.

16.13. Какие фундаменты называют ленточными?

  1. Из крупных бетонных блоков, уложенных на столбах.

  2. Это подземные сплошные конструкции, на которых расположены стены здания.

  3. Сплошные фундаментные балки, уложенные по верхним частям свай.

  4. Из бетонных подушек, по которым уложены фундаментные балки.

16.28. Покажите на чертеже подошву фундамента.

  16.29. Каким образом маркируются фундаментные блоки?

  1. ПК 63-16.8 А т.

  2. ФБС L-B-H.

  3. ФЛ L-B.

  4. ПБ 3.28-12.

17.7. Для чего нужен цокольный участок стены?

  1. Для отвода поверхностных вод в ливневую канализацию.

  2. Для увеличения долговечности здания и защиты стен от механических повреждений и атмосферных осадков.

  3. Для устройства дверных и оконных проёмов и перекрытий их перемычками.

  4. Для укладки кордонного камня.

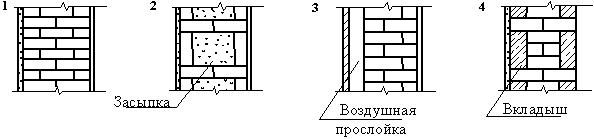

17.10. Покажите на рисунке стену с колодцевидной кладкой.

19.14. Как маркируются многопустотные железобетонные плиты перекрытий?

  1. ПК 63-15.8 А т.

  2. ФБС L-B-H.

  3. ФЛ L-B.

  4. ПБ 3.28-12.

2.2. Что называют инженерным сооружением?

  1. Здания, в которых применяются инженерные конструкции (фермы, балки и т.д.).

  2. Сооружения с искусственной средой, характеризующейся соответствующими параметрами (температурой, влажностью и т.д.).

  3. Сооружения, выполняющие задачи по обеспечению потребностей промышленности и транспорта (мосты, дороги, трубопроводы, эстакады и т.д.).

  4. Сооружения, к которым предъявляются только требования пользы и прочности.

2.6. К каким типам зданий следует отнести депо, гаражи, насосные станции?

  1. Гражданским.

  2. Общественным.

  3. Вспомогательным.

  4. Производственным.

2.10. Что называют помещением в здании?

  1. Часть площади этажа, на которой протекает главный технологический процесс.

  2. Часть объёма здания, ограниченная ограждающими конструкциями.

  3. Часть объёма здания, расположенная на одном уровне.

  4. Объём здания, заключённый между перекрытиями смежных этажей.

2.21. Чем характеризуется степень долговечности здания?

  1. Морозостойкостью, прочностью, стойкостью против коррозии материалов несущих конструкций.

  2. Способностью здания обеспечивать потребительские качества в течение заданного срока эксплуатации.

  3. Сроком службы при заданном классе здания.

  4. Требованиями к прочности и огнестойкости материала в течение заданного срока эксплуатации.

3.7. На каком из рисунков показана секционная планировочная схема?

4.7. Что называют шагом конструкций здания?

  1. Расстояние между разбивочными осями, определяющими членение здания на отдельные планировочные элементы.

  2. Расстояние между опорами несущих элементов здания.

  3. Расстояние между наружными стенами.

  4. Расстояние между перегородками и столбами.

12.1. Что называется секцией в жилом здании?

  1. Группа квартир, расположенных на одном уровне и объединённых лестничной клеткой.

  2. Жилые квартиры, имеющие связь с приусадебным участком.

  3. Группа квартир, объединённых коридором.

  4. Группа квартир с законченным технологическим циклом, имеющих вход из лестничной клетки.

12.5. Укажите, какая система планировки не используется при проектировании жилых зданий?

1. Коридорная.     2. Зальная. 3. Галерейная.     4. Секционная.

16.7. Какие основания называются искусственными?

  1. Это скальные, крупнообломочные грунты с добавлением искусственных заполнителей.

  2. Грунты, расположенные под подошвой фундамента.

  3. Грунты, полученные путём обработки различными методами с целью повышения их несущей способности.

  4. Упрочнённые силикатизацией грунты, расположенные под подошвой фундамента.

16.8. Для чего предназначены фундаменты зданий?

  1. Для обеспечения долговечности и прочности здания.

  2. Для повышения несущей способности грунтов оснований.

  3. Для устройства подвалов и цокольных этажей.

  4. Для передачи нагрузки от несущего остова на основание.

16.15. Когда применяют столбчатые фундаменты в зданиях?

  1. Если фундамент имеет равномерно распределённую нагрузку от стен.

  2. Когда надо сократить площадь горизонтальной гидроизоляции.

  3. При небольших нагрузках или сосредоточенном приложении нагрузки от стен, несущего остова и т.п.

  4. При применении для фундаментов сборных блоков и подушек.

16.16. В каких случаях применяются плитные фундаменты?

  1. Могут применяться в любых случаях строительства зданий.

  2. Для строительства зданий башенного типа, в сейсмических районах, на сильных грунтах, у зданий со связевой конструктивной системой.

  3. Для строительства каркасных зданий.

  4. При строительстве зданий на слабых основаниях, в сейсмических районах, для строительства зданий башенного типа.

17.12. Покажите на рисунке клинчатую перемычку.

2.7. При каком количестве этажей здания относят к многоэтажным?

  1. 3-х и более этажей.

  2. 4–9 этажей.

  3. 10–20 этажей.

  4. При количестве этажей более 20.

2.11. Какие этажи называют подземными (подвальными)?

  1. С отметкой пола не ниже уровня спланированной поверхности земли вокруг здания.

  2. С отметкой пола ниже спланированной поверхности земли более чем на половину высоты расположенного в нём помещения.

  3. С отметкой пола выше уровня спланированной поверхности земли более чем на половину высоты помещения.

  4. Спланированная поверхность земли вокруг здания выше отметки пола помещения, но не ниже отметки подоконника.

3.8. На каком из рисунков показана анфиладная планировочная схема?

4.9. Какой из размеров здания, показанных на рисунке, называется пролётом?

16.1. Из каких основных видов конструкций состоит здание?

  1. Из каменных, железобетонных, деревянных.

  2. Из несущих и ограждающих.

  3. Из сгораемых и несгораемых.

  4. Из стен, перекрытий, столбов, балок.

16.2. Какие конструктивные системы используются в строительстве?

  1. С продольными и поперечными стенами, каркасные.

  2. С несущими стенами и рамами.

  3. Связевые, рамные, рамно-связевые.

  4. С несущими стенами, каркасом и неполным каркасом.

16.9. Что понимается под подошвой фундамента?

  1. Горизонтальная плоскость сопряжения с основанием.

  2. Элемент фундамента, обеспечивающий его устойчивость.

  3. Плоскость сопряжения со стеной.

  4. Толща грунта под фундаментом.

16.10. Что называется глубиной заложения фундамента Н3 и как её определяют при проектировании здания?

  1. Расстояние от обреза до подошвы фундамента .

  2. Расстояние от пола первого этажа до подошвы фундамента .

  3. Расстояние от уровня спланированной поверхности земли до подошвы, .

  4. Расстояние от уровня спланированной поверхности земли до обреза фундамента, .

16.20. Какой назначается высота подвальных и цокольных помещений?

  1. Отметка пола должна быть не ниже половины этажа от уровня спланированной поверхности пола.

  2. Не менее 1,8 метра.

  3. Не менее 2,5 метров.

  4. Не менее 2,5 метра.

16.21. Покажите на рисунке ростверк свайного фундамента.

17.3. Если здание имеет продольные несущие стены, то торцевые стены здания по характеру восприятия нагрузок являются какими?

  1. Самонесущими.

  2. Несущими.

  3. Навесными.

  4. Ненесущими.

17.4. Покажите на рисунке сандрик.

19.11. Какие виды монолитных железобетонных перекрытий применяют в гражданских зданиях?

  1. Многопустотные перекрытия с овальными пустотами.

  2. Ребристые балочные, кессонные, безбалочные перекрытия.

  3. Ребристые перекрытия, с главными и второстепенными балками.

  4. Часторебристые перекрытия с вкладышами.

19.1. Какое перекрытие называется нижним?

  1. Перекрытие, отделяющее верхний этаж от чердачного пространства.

  2. Перекрытие, отделяющее подвал от первого этажа.

  3. Перекрытие, отделяющее техническое подполье от первого этажа.

  4. Перекрытие, отделяющее помещения разных этажей.

Подошва фундамента - это... Что такое Подошва фундамента?

Подошва фундамента – нижняя плоскость фундамента, передающая нагрузку на основание.

[ СНиП I-2]

Подошва фундамента – нижняя плоскость фундамента, непосредственно соприкасающаяся с основанием и передающая ему нагрузку.

[Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)]

Подошва фундамента – нижняя плоскость его, передающая нагрузку на грунтовое основание.

[СП 46.13330.2012]

Рубрика термина: Фундаменты

Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги, Автотехника, Автотранспорт, Акустические материалы, Акустические свойства, Арки, Арматура, Арматурное оборудование, Архитектура, Асбест, Аспирация, Асфальт, Балки, Без рубрики, Бетон, Бетонные и железобетонные, Блоки, Блоки оконные и дверные, Бревно, Брус, Ванты, Вентиляция, Весовое оборудование, Виброзащита, Вибротехника, Виды арматуры, Виды бетона, Виды вибрации, Виды испарений, Виды испытаний, Виды камней, Виды кирпича, Виды кладки, Виды контроля, Виды коррозии, Виды нагрузок на материалы, Виды полов, Виды стекла, Виды цемента, Водонапорное оборудование, Водоснабжение, вода, Вяжущие вещества, Герметики, Гидроизоляционное оборудование, Гидроизоляционные материалы, Гипс, Горное оборудование, Горные породы, Горючесть материалов, Гравий, Грузоподъемные механизмы, Грунтовки, ДВП, Деревообрабатывающее оборудование, Деревообработка, ДЕФЕКТЫ, Дефекты керамики, Дефекты краски, Дефекты стекла, Дефекты структуры бетона, Дефекты, деревообработка, Деформации материалов, Добавки, Добавки в бетон, Добавки к цементу, Дозаторы, Древесина, ДСП, ЖД транспорт, Заводы, Заводы, производства, цеха, Замазки, Заполнители для бетона, Защита бетона, Защита древесины, Защита от коррозии, Звукопоглащающий материал, Золы, Известь, Изделия деревянные, Изделия из стекла, Инструменты, Инструменты геодезия, Испытания бетона, Испытательное оборудование, Качество цемента, Качество, контроль, Керамика, Керамика и огнеупоры, Клеи, Клинкер, Колодцы, Колонны, Компрессорное оборудование, Конвеера, Конструкции ЖБИ, Конструкции металлические, Конструкции прочие, Коррозия материалов, Крановое оборудование, Краски, Лаки, Легкие бетоны, Легкие наполнители для бетона, Лестницы, Лотки, Мастики, Мельницы, Минералы, Монтажное оборудование, Мосты, Напыления, Обжиговое оборудование, Обои, Оборудование, Оборудование для производства бетона, Оборудование для производства вяжущие, Оборудование для производства керамики, Оборудование для производства стекла, Оборудование для производства цемента, Общие, Общие термины, Общие термины, бетон, Общие термины, деревообработка, Общие термины, оборудование, Общие, заводы, Общие, заполнители, Общие, качество, Общие, коррозия, Общие, краски, Общие, стекло, Огнезащита материалов, Огнеупоры, Опалубка, Освещение, Отделочные материалы, Отклонения при испытаниях, Отходы, Отходы производства, Панели, Паркет, Перемычки, Песок, Пигменты, Пиломатериал, Питатели, Пластификаторы для бетона, Пластифицирующие добавки, Плиты, Покрытия, Полимерное оборудование, Полимеры, Половое покрытие, Полы, Прессовое оборудование, Приборы, Приспособления, Прогоны, Проектирование, Производства, Противоморозные добавки, Противопожарное оборудование, Прочие, Прочие, бетон, Прочие, замазки, Прочие, краски, Прочие, оборудование, Разновидности древесины, Разрушения материалов, Раствор, Ригеля, Сваи, Сваизабивное оборудование, Сварка, Сварочное оборудование, Свойства, Свойства бетона, Свойства вяжущих веществ, Свойства горной породы, Свойства камней, Свойства материалов, Свойства цемента, Сейсмика, Склады, Скобяные изделия, Смеси сухие, Смолы, Стекло, Строительная химия, Строительные материалы, Суперпластификаторы, Сушильное оборудование, Сушка, Сушка, деревообработка, Сырье, Теория и расчет конструкций, Тепловое оборудование, Тепловые свойства материалов, Теплоизоляционные материалы, Теплоизоляционные свойства материалов, Термовлажносная обработка бетона, Техника безопасности, Технологии, Технологии бетонирования, Технологии керамики, Трубы, Фанера, Фермы, Фибра, Фундаменты, Фурнитура, Цемент, Цеха, Шлаки, Шлифовальное оборудование, Шпаклевки, Шпон, Штукатурное оборудование, Шум, Щебень, Экономика, Эмали, Эмульсии, Энергетическое оборудование

Источник: Энциклопедия терминов, определений и пояснений строительных материалов

Энциклопедия терминов, определений и пояснений строительных материалов. - Калининград. Под редакцией Ложкина В.П.. 2015-2016.

Ф.5.2. Что понимается под "проектированием оснований и фундаментов"?

Проектирование оснований включает обоснованный расчетом выбор типа основания (естественное или искусственное), а также типа, конструкции, материала и размеров фундаментов (мелкого или глубокого заложения; ленточных, столбчатых, железобетонных, бетонных, бутобетонных) с применением в случае необходимости строительных или конструктивных мероприятий для уменьшения влияния деформаций оснований на эксплуатационную пригодность зданий или сооружений.

В большинстве случаев проектирование оснований производится без учета совместной работы основания и надземных конструкций. Это объясняется сложностью и трудоемкостью подобных расчетов. Однако применение современных вычислительных машин и численных методов расчета позволяет эффективно выполнять соответствующие расчеты. Эти расчеты показывают, что учет совместной работы может привести к снижению затрат на устройство фундаментов.

Ф.5.3. На основании каких нормативных документов выполняется проектирование оснований?

Основания зданий и сооружений должны проектироваться с учетом нормативных документов (СНиП [1,2,6,7]).

Ф.5.4. Какие исходные данные необходимы для проектирования оснований?

Основания зданий и сооружений должны проектироваться на основе:

  результатов инженерно-геологических, инженерно-геодезических и инженерно-гидрологических изысканий;

  данных, характеризующих назначение, конструктивные и технологические особенности сооружения, нагрузок, действующих на фундаменты, и условий его эксплуатации;

  технико-экономического сравнения возможных вариантов фундаментов.

Ф.5.5. На какие виды подразделяют совместные деформации оснований и фундаментов?

Основной вид деформаций осадки. Это вертикальные перемещения подошвы фундамента. Они вызываются уплотнением грунтов без коренного изменения их структуры и происходят под воздействием внешних нагрузок от сооружения, передающихся через фундамент, от воздействия других расположенных близко фундаментов, а также под действием собственного веса грунта.

Просадкатакже перемещение, происходящее под воздействием внешних нагрузок и веса грунта, но при коренном изменении структуры грунта (вследствие замачивания лессовидных грунтов, оттаивания вечномерзлых грунтов и др.).

Подъем поверхностиоснования происходит вследствие набухания грунтов при дополнительном увлажнении, при промораживании.

Усадкапонижение поверхности при высыхании.

Горизонтальные перемещенияпроисходят под воздействием наклонных нагрузок, при размещении сооружения вблизи откосов, вследствие подземных подработок.

Ф.5.6. Как подсчитывается средняя осадка здания или сооружения?

Абсолютная осадка фундамента подсчитывается как вертикальное перемещение середины подошвы фундамента si. Если площадь подошвы фундаментаAi, то средняя осадка сооружения, имеющегоnфундаментов, определяется как

Большое значение имеет для здания неравномерность осадок. Если абсолютная разность осадок двух соседних фундаментов, то относительная неравномерность оценивается как отношениеs/L, гдеLрасстояние между ними. Важное значение имеют для оценки деформации конструкций и перераспределения усилий в них так называемые прогиб и выгиб (как бы прогиб в обратную сторону). Относительный прогиб. Определив его, можно установить кривизну изгибаемого участка здания или сооружения.

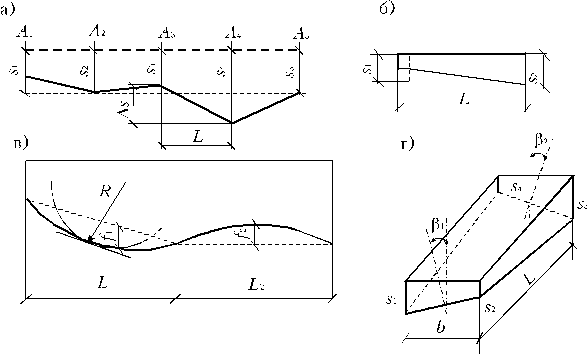

Рис.Ф.5.6. Расчет неравномерности осадок фундаментов: а) эпюра осадок; б) схема расчета крена сооружения; в) расчет прогиба f1и выгибаf2; г) расчет относительного угла закручивания

Ф.9.12. На какие типы можно подразделить фундаменты мелкого заложения?

Различают следующие основные типы фундаментов мелкого заложения (рис.Ф.9.12).

1. Ленточные фундаменты под стены и колонны.

2. Ленточные прерывистые фундаменты под стены.

3. Столбчатые фундаменты под стены.

4. Отдельно стоящие фундаменты под колонны.

5. Щелевые фундаменты.

6. Фундаменты в вытрамбованных котлованах.

7. Сплошные фундаменты в виде железобетонных плит.

8. Коробчатые фундаменты.

Ф.9.13. Как конструктивно подразделяются фундаменты под стены и колонны?

Ленточные фундаменты под стены устраиваются монолитными или из сборных блоков (рис.Ф.9.12,а,б,в,г,д). В монолитном варианте армируется только плитная часть фундамента. В сборном варианте используются железобетонные (с армированием) подушки и бетонные блоки (без армирования) для фундаментных стен. Толщина фундаментной подушки равна 300, 500 мм. Ширина изменяется от 600 до 3200 мм. Фундаментные блоки имеют унифицированную ширину 300, 400, 500, 600 мм и высоту 280, 580 мм. Длина блоков равна 880, 1180 и 2380 мм.

Ленточные фундаменты под колонны (рис.Ф.9.12,е) выполняются из монолитного железобетона с армированием подошвы и стен фундамента. Если ленты делаются в двух взаимно перпендикулярных направлениях, то фундамент называется фундаментом из перекрестных лент (рис.Ф.9.12,ж). Данный тип фундаментов имеет ряд преимуществ перед обычными ленточными, так как обладает способностью к выравниванию неравномерных деформаций основания.

Ф.9.14. Какие особенности имеют ленточные прерывистые фундаменты?

Ленточные прерывистые фундаменты (см.рис.Ф.9.12,а) отличаются от обычных тем, что фундаментные подушки укладываются с разрывом, величина которого определяется расчетом. Пространство между подушками заполняется песком или грунтом с уплотнением. Нагрузка от фундаментной стены передается через уплотненный грунт на основание. Стоимость прерывистых фундаментов до 10-15 % менее стоимости обычных ленточных.

Ф.9.15. В каких случаях необходимо обеспечить устойчивость наружных стен ленточных фундаментов и чем это достигается?

Если глубина подвала превышает 3 м, то под действием активного давления грунта возможно смещение фундаментных стеновых блоков по направлению в подвал. Поэтому для повышения устойчивости стен подвала в горизонтальные швы между блоками вводятся плоские сетки (см. рис.Ф.9.12,г) из арматуры диамет- ром 8-10 мм.

Ф.9.16. Что такое армированный пояс?

При возведении сборных ленточных фундаментов на сильносжимаемых, просадочных и других структурно неустойчивых грунтах для повышения жесткости фундаментов предусматриваются армированные швы или пояса (рис.Ф.9.16) поверх фундаментных плит или последнего ряда стеновых блоков по всему периметру здания с соблюдением следующих требований:

  армированный шов должен быть толщиной 3-5 см; для его устройства применяется цементный раствор не ниже марки раствора основной кладки и не ниже М 50;

  армированный пояс выполняется из монолитного бетона шириной не менее толщины фундаментного блока (кирпичной стены) и высотой 15-30 см, бетон марки не ниже В15;

  шов и пояс армируют стержнями диаметром не менее 10 мм.

Типы фундаментов

Что понимается под фундаментом?

   Прежде всего давайте определимся с понятиями. Что-же такое фундамент? В строительстве под фундаментом принято понимать часть сооружения расположенную ниже поверхности земли. Фундамент служит для равномерного распределения веса дома на поверхность грунтов (основание), на которых строится сам дом. Нижняя поверхность фундамента, опирающаяся на основание называется подошвой фундамента. А вот, глубиной заложения фундамента называется расстояние от отметки земли до подошвы фундамента. Т.е. песчано-гравийный слой (подушка) который устраивают под подошвой фундамента в случае слабонесущих грунтов, не входит в глубину заложения фундамента.

   Коль уж существуют разные типы фундаментов, значит их применение имеет определённое обоснование, исходя из условий при которых возводится строение. Самым первым фактором, который застройщик воспринимает как должное, это - состав и состояние грунтов в основании будущего дома. Далее уже оцениваются материальные затраты и возможность постройки дома по желаемому проекту.

   Фундаменты могут быть деревянные, каменные, камнебетонные, и железобетонные. По условиям изготовления различают фундаменты: монолитные, возводимые в котловане и сборные, монтируемые из готовых элементов. По форме, всем известны, фундаменты сплошные (монолитные и сборные плиты), ленточные и отдельные (столбчатые и свайные). В каждом случае применения того или иного фундамента требуется обоснование на основе инженерно-геологических условий и конструкции дома (проекта).

Условия применения разных фундаментов

   При проектировании фундаментов важным показателем является глубина его заложения. Здесь различают мелкозаглублённые фундаменты (ленточные и монолитная плита) и фундаменты глубокого заложения (свайные). В процессе промерзания глинистых и пылевато-песчанистых грунтов (содержащих связанную воду) грунты в основании здания испытывают пучение и способны приподнимать фундамент. Поэтому в районах с сезонным промерзанием грунтов принято закладывать подошву фундаментов на глубину ниже отметки промерзания (для Московской области -1,4м).

   В каждом конкретном случае строительства, исходя из материальных возможностей застройщика и его желаний, можно найти правильное техническое решение. В настоящее время для недорогих домов без цокольного этажа, на пучинистых грунтах, получила распространение практика устройства свайно-ростверковых фундаментов. Такие фундаменты позволяют опереть дом на надёжные породы залегающие на значительной глубине. При этом экономятся средства на проведение земляных работ. В случае надёжного основания непосредственно у поверхности земли и глубоком залегании грунтовых вод и верховодки применяют ленточный фундамент. В благоприятных условиях ленточный фундамент закладывают на глубину 0,6 м, с отводом талых и ливневых вод от подошвы. Самым дорогим является фундамент-монолитная плита. Такой фундамент закладывают на пластичных грунтах с высоким уровнем грунтовых вод, а также, когда заказчик хочет иметь цокольный этаж и большой дом со значительной нагрузкой на основание. В случае близкого залегания грунтовых вод фундамент требует гидроизоляционных работ для предотвращения протекания и агрессивного воздействия на его материал.

   Подводя итог, замечу, что фундамент является связующим звеном между коробкой дома и грунтами на которых она стоит. Поэтому, фундамент должен быть такой конструкции, чтобы нагрузка от веса дома на грунт (основание) не приводила к его критическому проседанию, а в зимний период, фундамент не должен приподниматься и перекашивать коробку дома, в результате чего на стенах появляются трещины

Устройство свайно - ростверкового фундамента зимой

   На мой взгляд самым интересным решением является свайно-ростверковый фундамент. Фундамент выполнен в виде монолитного железобетонного ростверка сечением 400х400м по буронабивным монолитным сваям в обсадных асбоцементных трубах 307х14мм (55 единиц). Несущая способность свай  под зданием - не менее 15т. В условиях Подмосковья, где в большинстве случаев в основании будущего дома залегают суглинки и супеси обводнённые близлежащей верховодкой или грунтовыми водами это, пожалуй, самый универсальный фундамент. При такой технологии подошву свай можно упереть в более твёрдые грунты и избежать земляных работ при подпоре грунтовых вод (и без водопонижения). Число опор рассчитывается по данным из результатов лабораторных испытаний грунтов, отобранных при проведении инженерно-геологических изысканий. В общем - относительно дёшево и практично. Винтовые металлические сваи решают ту же задачу, но их вид менее эстетичен. При этом металл винтовых свай корродирует и требует периодической сезонной покраски. Что касается зимних работ по устройству фундаментов, то температура затвердевания цемента имеет важное значение и без обогревательных элементов, и мероприятий обеспечивающих положительную температуру пропаривания за это дело браться не стоит.  Наш опыт использования пропановых обогревательных элементов показал, что при незначительных минусовых зимних температурах возможно гарантированно достичь требуемой плотности бетона. На нижеприведённых фотографиях (слайдер) с наших объектов видны этапы устройства свайно-ростверкового фундамента под двухэтажные дома в силе "Шале".



Процесс устройства свайно - ростверкового фундамента в зимнее время.



StroimDobrotno.ru

Бурение

StroimDobrotno.ru

Скважины под сваи

StroimDobrotno.ru

Трубы под сваи

StroimDobrotno.ru

Армирование свай

StroimDobrotno.ru

Армирование ростверка

StroimDobrotno.ru

Бетонирование

StroimDobrotno.ru

Пропановые обогреватели

StroimDobrotno.ru

Пропаривание бетона

StroimDobrotno.ru

Экспресс анализатор

StroimDobrotno.ru

Нивелирные работы

Ширина подошвы ленточного фундамента

Очень захотелось вынести это в отдельную тему. Уже не первый раз меня спрашивают о необходимой ширине ленточного фундамента для дома, а в виде исходных данных дают вес дома в тоннах (250 тонн, например). К тому же, многие строители, имея длительный опыт работы без проектов, подливают масла в огонь. Берут вес дома (500 т), суммарную длину несущих стен (допустим, дом 10х10м с одной стеной в центре – длина его стен 50 м). А еще они знают, что давление под подошвой фундамента (т.е. нагрузка, передаваемая от дома на 1 квадратный метр грунта) для нормальных грунтов не должно превышать 30 кг/м2. И вот по нехитрой формуле они определяют ширину подошвы ленточного фундамента для дома 500/(30∙50) = 0,35 м и со спокойной душой принимают ширину фундамента по ширине стены 0,4 м.

Рассмотрим на примере, что ошибочного в такой математике, и как правильно собирать нагрузку для расчета ленточного фундамента дома.

Возьмем дом 7х10 м, а нагрузки на него, собранные по всем правилам, возьмем из вот этой темы "Собираем нагрузки на ленточный фундамент дома".

Нагрузки на фундамент собираются для каждой стены, т.к. есть стены несущие, с максимальной нагрузкой, есть самонесущие (несут только свой вес, на них не опираются перекрытия), да и несущие стены сильно разнятся по нагрузке (средняя стена нагружена намного больше, чем крайние).

Стена по оси

Длина стены, м

Постоянная расчетная нагрузка на 1 метр стены (вес всех конструкций) кг/м

Временная расчетная нагрузка на 1 метр стены (вес мебели, людей, снега и т.п.) кг/м

1 (несущая)

10

8147

925

2 (несущая)

10

11559

1850

3 (несущая)

10

8147

925

А (самонесущая)

7

8688

0

Б (самонесущая)

7

8688

0

Пользуясь таблицей, можно посчитать вес конструкций дома.

Без учета временной нагрузки:

8147∙10 + 11559∙10 + 8147∙10 + 8688∙7 + 8688∙7 = 400162 кг = 400,2 т.

С учетом временной нагрузки:

925∙10 + 1850∙10 + 925∙ 10 + 400162 = 437162 кг = 437,2 т.

Заметьте, строитель никогда не будет учитывать временную нагрузку (хотя это делать обязательно нужно), а значит 400,2-437,2=37 т не будут учтены при расчете фундамента, а это не маленькая нагрузка.

Сейчас грубо прикинем ширину подошвы фундамента «по методу строителя»:

489,3/(30∙44) = 0,4 м (т.е. если ширина стен 0,4 м, то по этой математике фундамент уширять вовсе не нужно). В этой формуле 44 м – это суммарная длина стен дома, 30 т/м2 – предполагаемая несущая способность грунта.

Теперь же прикинем ширину подошвы с учетом разных нагрузок на стены по разным осям (сведем результаты в таблицу), предполагая, что грунт выдержит давление под подошвой 30 т/м2

Стена по оси

Полная нагрузка, т/м

Ширина подошвы фундамента (при давлении под подошвой 30 т/м2), м

1 (несущая)

8147+925=9072=9,1

9,1/(30∙1)=0,3

2 (несущая)

11559+1850=13409=13,4

13,4/(30∙1)=0,45

3 (несущая)

8147+925=9072=9,1

9,1/(30∙1)=0,3

А (самонесущая)

8688=8,7

8,7/(30∙1)=0,3

Б (самонесущая)

8688=8,7

8,7/(30∙1)=0,3

Как видите, у нас «вылезла» одна стена с шириной подошвы, большей, чем 0,4 м. Т.е. если даже мы угадали с несущей способностью грунта в 30 т/м2, то этой несущей способности не хватит, чтобы выдержать среднюю стену по оси 2. А ведь достаточно одной такой стены, чтобы грунт под фундаментом начал деформироваться, сжиматься – и как итог мы получим неравномерную осадку фундамента и трещины в доме.

А если вдруг грунт не такой хороший, что бывает сплошь и рядом? Если его несущая способность ограничивается значением 20 т/м2 или даже 15 т/м2 как для просадочных грунтов? Можете сами пересчитать, расчет-то нехитрый, в какие цифры тогда выливается ширина подошвы фундамента.

Вывод данной статьи прост: знать вес конструкций дома для определения ширины подошвы ленточного фундамента не достаточно. Нужно четко определить нагрузку на каждую стену, и для каждой стены рассчитывать подошву фундамента. Мало того, то, что описано в данной статье – это не расчет, а прикидка. Для расчета нужно точно знать характеристики грунта, тогда в ходе расчета определяется его расчетное сопротивление (сколько он может выдержать без разрушения), а по этому значению уже определяется ширина подошвы фундамента. Пример такого расчета ленточного фундамента вы можете посмотреть в статье "Расчет ленточного фундамента под наружную стену в доме без подвала".

class="eliadunit">
Добавить комментарий

ПО ДИСЦИПЛИНЕ ОСНОВАНИЯ И ФУНДАМЕНТЫ

СПИСОК ВОПРОСОВ

  1. Что называется основанием зданий и сооружений?
  2. На какие виды можно подразделить основания?
  3. Чем отличаются естественные и искусственные основания?
  4. Для чего устраиваются фундаменты?
  5. Какая рекомендуется последовательность проектирования оснований и фундаментов?
  6. Какие изыскания проводятся на строительной площадке до проектирования и строительства будущего здания или сооружения?
  7. Какие основные характеристики определяются при инженерно-геологических изысканиях?
  8. Что представляет собой инженерно-геологический разрез?
  9. Какие значения механических и физических характеристик применяются при расчете оснований?
  10. Каким образом подразделяются нагрузки?
  11. Какие нагрузки и воздействия следует учитывать при расчете оснований?
  12. Как подсчитываются нормативные и расчетные нагрузки и какой смысл имеет коэффициент надежности по нагрузке γf?
  13. Какие нагрузки относятся к постоянным?
  14. Какие нагрузки относятся к временным и как они подразделяются?
  15. Какие нагрузки относятся к группе особых?
  16. Как различают сочетания нагрузок?
  17. На какое сочетание нагрузок производится расчет оснований по деформации и несущей способности?
  18. Как определяется грузовая площадь при сборе нагрузок на фундамент?
  19. На какие две группы подразделяются предельные состояния?
  20. Что оценивается по первому предельному состоянию?
  21. Всегда ли необходима оценка работы оснований по первому предельному состоянию?
  22. В каких случаях допускается не производить расчет по первой группе предельных состояний?
  23. Что должна обеспечивать оценка по второму предельному состоянию?
  24. Всегда ли следует производить проверку деформации основания совместно с сооружением, то есть проверку по второму предельному состоянию?
  25. По какому принципу фундаменты можно подразделить на фундаменты мелкого и глубокого заложения?
  26. Что понимается под "проектированием оснований и фундаментов"?
  27. На основании каких нормативных документов выполняется проектирование оснований?
  28. Какие исходные данные необходимы для проектирования оснований?
  29. На какие виды подразделяют совместные деформации оснований и фундаментов?
  30. Что такое расчетное сопротивление грунта основания и как оно рассчитывается?
  31. Какие виды мероприятий можно использовать для уменьшения деформаций оснований?
  32. Какие цели преследуются при изменении строительных свойств грунтов оснований?
  33. Какие факторы необходимо учитывать при проектировании фундаментов?
  34. Влияет ли жесткость здания или сооружения на неравномерность осадок?
  35. Какие виды деформации и смещения сооружений вы знаете?
  36. Следует ли учитывать при проектировании оснований возможность изменения гидрогеологических условий площадки строительства?
  37. Почему возможно изменение гидрогеологических условий площадки строительства?
  38. Какие отрицательные воздействия оказывает подтопление зданий и сооружений?
  39. Каким образом осуществляется защита подвальных помещений от грунтовых вод?
  40. Что является определяющим при выборе типа фундамента?
  41. Какие технико-экономические показатели определяют эффективность принятого варианта оснований и фундаментов?
  42. Какой принцип используется для сравнения различных типов фундаментов?
  43. Как производится выбор основания и фундаментов?
  44. В каких случаях целесообразно применение фундаментов мелкого заложения?
  45. Как называются основные элементы фундамента мелкого заложения?
  46. От чего зависит глубина заложения фундамента?
  47. Допускается ли закладывать подошвы соседних фундаментов на разных отметках?
  48. Как определяется нормативное значение глубины сезонного промерзания грунта?
  49. Как определяется расчетное значение сезонного промерзания грунта?
  50. В каких грунтах глубина заложения фундаментов назначается независимо от расчетной глубины промерзания грунтов?
  51. Можно ли снизить силы морозного пучения конструктивными мероприятиями?
  52. Как определить, будет ли фундамент при данных условиях выдавливаться из грунта при его замерзании?
  53. Из каких материалов делаются фундаменты?
  54. На какие типы можно подразделить фундаменты мелкого заложения?
  55. Как конструктивно подразделяются фундаменты под стены и колонны?
  56. Какие особенности имеют ленточные прерывистые фундаменты?
  57. В каких случаях необходимо обеспечить устойчивость наружных стен ленточных фундаментов и чем это достигается?
  58. Что такое армированный пояс?
  59. Для чего осуществляется перевязка фундаментных стеновых блоков?
  60. Какую конструкцию имеют столбчатые фундаменты под стены?
  61. Какую конструкцию имеют отдельно стоящие фундаменты под колонны?
  62. Какую конструкцию имеют щелевые фундаменты?
  63. Какую конструкцию имеют фундаменты, устраиваемые в вытрамбованных котлованах?
  64. Как устраиваются фундаменты в виде сплошных железобетонных плит?
  65. Почему у некоторых фундаментов подошва выполняется наклонной?
  66. Для чего под подошвой фундамента устраивается песчаная подготовка?
  67. В чем отличие напряженного состояния под столбчатыми, ленточными и круглыми в плане фундаментами?
  68. В чем отличие центрально и внецентренно нагруженных фундаментов?
  69. В чем заключается сущность расчета по деформациям?
  70. На какие виды подразделяются деформации оснований и сооружений?
  71. Какие деформации являются наиболее опасными для сооружений?
  72. Как нормируются значения деформаций оснований?
  73. Как определяются нормируемые (предельные) значения деформации основания?
  74. Зависит ли величина предельной деформации основания от грунтовых условий?
  75. Как проектировать здание или сооружение, если неизвестно предельное значение деформации основания?
  76. Как рассчитать осадку основания методом послойного суммирования?
  77. Как определить ширину подошвы центрально нагруженного фундамента?
  78. Как определить ширину подошвы внецентренно нагруженного фундамента?

Читайте также:


Рекомендуемые страницы:

Поиск по сайту



Поиск по сайту:

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
