🔨 подробное, пошаговое описание процесса

Армирование фундаментаАрмирование фундаментаВ процессе эксплуатации бетонный фундамент подвергается не только давлению веса строения, но и разнонаправленным нагрузкам, вызванным множеством причин. Например:

  • неравномерное изменение объема грунта, вызываемое замерзающей водой;
  • перемещение слоев грунта относительно друг друга;
  • неравномерная нагрузка из-за особенностей строения и пр.

Решение простое — это значительно усилить фундамент внедрением металлического каркаса.

Что даёт внедрение металлического каркаса

  • Устойчивость обычного бетона на сжатие в 50 раз больше, чем на растяжение или изгиб. Внедрение в фундамент силового каркаса усиливает сопротивление растяжению и изгибу;
  • Использование каркаса делает из бетона железобетон — материал, который с одинаковым успехом держит нагрузки на сжатие, растяжение и изгиб.

Тонкости при армировании фундаментного основания


Силовой металлический каркас собирается из гладкой и ребристой арматуры Ø7÷32 мм. Как и в любой работе, при армировании фундамента есть ряд секретов и тонкостей, которые не только усилят его прочность, но и помогут сэкономить:

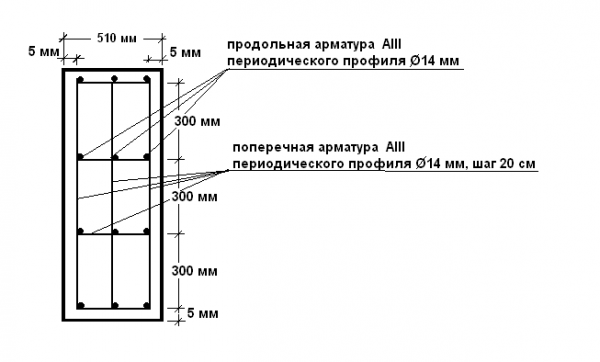

  • Схема армирования фундаментаСхема армирования фундаментаОбычно для создания горизонтального каркаса используют арматуру А3 Ø10÷16 мм. Данная маркировка говорит о ребристой поверхности прутка, которая обеспечит лучшее сцепление с бетоном.
  • При высоте бетонной ленты более 150 мм горизонтальные элементы рекомендуется укрепить вертикальными. Чтобы снизить расходы, эти соединения можно выполнить обычной арматурой А1 Ø6÷8 мм с гладкой поверхностью.
  • Расположение горизонтальных слоев силового армирования в верхнем и нижнем слое фундамента эффективно компенсирует нагрузки на всех направлениях. В отдельных случаях требуется добавление дополнительного горизонтального армирующего слоя внутри бетонной отливки.
  • Укрепление горизонтальных слоев может проводиться горизонтальными перемычками, частоту и диаметр которых рассчитывают исходя из расчетных нагрузок вдоль поперечной оси. Это предотвращает появление в отливке дополнительных трещин и фиксирует продольную арматуру горизонтальных силовых секций.
  • Эффективность крепления горизонтальными и вертикальными соединяющими перемычками можно значительно увеличить, сгибая их в рамку вокруг направляющих прутов.

О расстоянии между элементами каркаса

Вычисление необходимого расстояния между элементами каркаса проводится согласно СНиП 52-01-2003:

1. Минимальный шаг между прутами арматуры зависит от ее сечения и диаметра наполнителя в бетоне (например, щебня или бутового камня), расположения и направления силовых элементов, способа уплотнения бетона. Он должен быть не менее сечения прутка, но и не более 25 мм.

2. Перед определением расстояние между арматурой в продольном направлении, определяем, назначение и геометрические размеры будущей бетонной отливки, но оно не должно быть меньше двойного сечения самой арматуры, но и не более 400 мм.

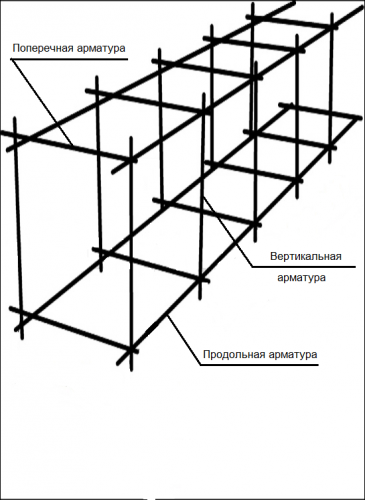

Армирующий каркас для фундамента

Армирующий каркас для фундамента

Армирующий каркас

3. Для поперечных элементов, фиксирующих горизонтальные слои, расстояние друг от друга должно быть больше половины высоты элемента, но и не более 300 мм.

4. Схемы армирования ленточного или монолитного плиточного фундамента должны предусматривать, чтобы арматура не касалась опалубки и не доходила до верхней и нижней поверхности отливки не менее 50 мм.



Так же смотрите



Крепление армирующего пояса

Фиксацию прутов армирующего пояса выполняют:

  • вязальной проволокой — отрезками около 300 мм, сложенными вдвое, обвязывают место соединения и стягивают при помощи крюка или специального механического устройства;
  • точечной электросваркой — способ подходит только для арматуры с наличием в маркировке буквы «С»;
  • пластиковыми строительными хомутами.

Крепление армирующего пояса

Крепление армирующего пояса



Схема армирования различных узлов

На представленных ниже рисунках показаны схемы вязки углов и примыканий, где:
• d — диаметр армирующего прута;
• L — длина прута.

Схема армирование примыканий

Схема армирование примыканийСхема вязки углов ленточного фундаментаСхема вязки углов ленточного фундамента

attention

attentionВажно! В углах и примыканиях пруты должны не просто пересекаться, а их надо загибать, заводя друг на друга с нахлестом. Тогда каркас станет единой пространственной конструкцией, обеспечивающей необходимую жесткость фундамента, защищая его от разрушения при разнонаправленных нагрузках.



Заказать забивку свай под строительство фундаментов

Мы занимаемся забивкой свай для строительства фундамента и готовы провести работы по погружению Ж/Б свай

Статьи по теме



Армирование фундамента своими руками: схемы, фото

Как армируется ленточный фундамент?

Армирование фундамента является обязательным процессом для увеличения мощности и долговечности всего каркаса здания. Чтобы избежать сдвигов и воздействий экстремальных температур, нужно добавить металл. Он надежно зафиксирует фундамент, а с ним и весь каркас дома.

Сам по себе ленточный фундамент представляет замерзший раствор, который делается из высокопрочного цемента, мелкого наполнителя (песок) и воды. Укладка металла обеспечит надежную фиксацию в тех зонах, где возможна сила растяжения. Путем исследований в производственных условиях определяют наиболее слабое место фундамента и, грубо говоря, пичкают металлом.

Плитный фундамент: схема армирования.

Расчет и армирование плитного фундамента происходит аналогично к ленточному. Давайте рассмотрим последовательную схему:

  • установка опалубки по специальной для плитного фундамента технологии;
  • забивание в траншею грунта арматурных прутьев до глубины основы;
  • на глубину в 0,1 м устанавливают подставку и выкладывают несколько рядов ниток арматуры;
  • закрепление соседних рядов арматуры перемычками и штырями;
  • дополнительное укрепление арматурных прутьев с помощью сварки;
  • установка вентиляционных отверстий;
  • заливка плитного фундамента.

Примеры расчета смет для фундамента (работы+материалы)

Цены на строительство фундамента

Где заказать дом под ключ?

Наша компания уже много лет делает проекты домов и в том числе возведение фундамента отдельно. Это считается самым сложным, дорогим и трудоемким этапом строительства. Но наши высококвалифицированные специалисты с радостью выполнят роботу качественно и за приемлемую цену. Ведь компания с многолетним опытом работы знает, что конструкция фундамента влияет на долговечность всего дома. Поэтому расчет арматуры мы проводим с запасом.

Армирование ленточного фундамента - схема монтажа

Фундамент – это основа любой постройки. Именно от хорошего фундамента будет зависеть качество эксплуатации дома и его долговечность. Фундамент, как правило, состоит из затвердевшей бетонной смеси. Для придания жесткости бетонной основе, ее необходимо армировать специальными стальными прутьями по определенным правилам.

Существует схема армирования ленточного фундамента, следуя которой строитель заложит крепкую и долговечную основу для дома.

Что такое ленточный фундамент и зачем его армировать

Ленточный фундамент – это один из самых распространенных бетонных оснований. Он представляет собой ленточную конструкцию, выполненную по периметру и дома, а также в местах перегородок.

Ленточный фундамент имеет такие преимущества:

  • выдерживает большие нагрузки различных строений, выполненных из кирпича, камня, блоков;
  • предусматривает обустройство подвального помещения;
  • подходит для неоднородных грунтов, где существует риск проседания и вспучивания.

Таким образом, фундамент испытывает двойную нагрузку: сверху давят тяжелые стены, а снизу действует растяжение грунта. Последний факт особенно актуален для любой постройки. Ведь в результате зимнего промерзания, влажный грунт увеличивается в объеме. Если фундамент не достаточно жесткий, то его целостность может нарушиться, что приведет к появлению трещин на стенах и риску разрушения дома.

Но бетон сам по себе хорошо справляется с этими нагрузками. Так зачем надо еще дополнительно закладывать стальные прутья?

Это связано с тем, что нагрузка в разных точках фундамента – разная. Ведь состояние грунта неодинаково в различных местах, как и давление дома, то и нагрузка на фундамент будет отличаться.

Чтобы уравнять этот физический показатель, в бетонное основание закладывают стальные прутья, которые обеспечивают равномерное распределение нагрузки по всей площади фундамента.

к содержанию ↑

Тип и количество арматуры для укрепления фундамента

Армирующие прутья бывают 2 видов: стальные и композитные. Металлическая арматура применяется чаще, так как ее эффективность проверена годами.

Применение стеклопластика используется для тех строений, где повышены требования к ограничению радиопомех, магнитного поля, химического воздействия.

Металлическая арматура бывает стержневая и проволочная. Для ленточного фундамента берут стержневую арматуру периодического профиля класса А-3 или по ГОСТу А400. Этот стройматериал имеет хорошую адгезию с бетоном и из него вяжут нижнюю и верхнюю часть каркаса.

Из гладких прутьев, сечением до 1 см изготавливают вертикальную и поперечную часть каркаса. Гладкие прутья называют монтажными. Поперечную арматуру следует выбирать класса А-1 или по ГОСТу А240.

Чтобы рассчитать количество необходимых материалов, необходимо знать геометрические параметры фундамента и требования к каркасу.

Обычно каркас-сетку выполняют в 2-3 ряда. Шаг между вертикальными прутьями: 40-70 см, а горизонтальными – 30-60 см. Если заглубленный фундамент имеет высоту менее 1 м, то для него понадобиться 2-3 продольных уровня.

Для примера рассмотрим фундамент высотой 60 см, а шириной – 30 см. Данная основа заложена под строение, длина и ширина которого по 5 м.

В этом случае выполняют двухъярусную сетку с шагом 0,5 м. Для 4 продольных линий по 20 м, потребуется 80 погонных метров рабочей арматуры. Расчет монтажных вертикальных прутьев берут с учетом отступов от поверхности в 5 см. Если количество пересечений = 51, то получаем общую длину прутьев: 1,4 м * 51 = 71,4 м. Рекомендуется покупать материал с запасом в 10%.

Таким образом, путем сложения чисел, получаем общее количество необходимой арматуры: 80 + 71,4 + 10% ~ 170 погонных метров.

Видео о том как правильно армировать пространственный каркас мелкозаглубленного ленточного фундамента:

к содержанию ↑

Правила закладки стальных прутьев в бетонную основу

Перед выполнением металлического каркаса, железные прутья следует очистить и проверить их качество.

Технология армирования ленточной основы выполняют по такому алгоритму:

  1. В вырытую траншею засыпают песчано-щебневую подушку, толщиной 5 см. Это надо для предупреждения коррозии железных прутков.
  2. Выполняют опалубку и заливают тонкий бетонный слой.
  3. Сверху укладывают поперечные прутья с шагом 80 см.
  4. Формируя каркас, укладывают продольные прутки, перпендикулярно предыдущим стержням, в 2 ряда. Места пересечений связывают. Нижний уровень каркаса готов.
  5. В местах стыков устанавливают вертикальные гладкие прутки. Важно соблюдать при этом перпендикулярность.
  6. К вертикальным прутьям крепят верхний ярус каркаса. Он представляет собой рамку, прутья в которой закреплены с интервалом 20 см.
  7. Верхний ярус комплектуют продольными прутками, которые скрепляются с остальными прутьями хомутами или проволокой.
  8. Арматурный скелет жестко закрепляют к опалубке. Зазор между железной конструкцией и опалубкой должен составлять 3-5 см.
  9. Контролируют качество креплений и убирают лишний мусор.

Самое важное при выполнении каркаса – это надежно закрепить прутья между собой, особенно в углах фундамента. Здесь важно соблюдать ровные углы и перпендикулярность. Существует 2 способа объединения стержней: сварка и вязание проволокой.

Сварка в частном строительстве нежелательна, так как данный метод не обеспечивает должного качества перпендикулярной конструкции. Строители часто пренебрегают требованиями норм и варят вручную контактной сваркой, а не дуговой.

Предпочтительным методом соединения стержней является вязание проволокой, диаметром 0,8-3 мм. Это осуществляется с помощью вязального крючка. Качество такого соединения гораздо выше, чем в предыдущем варианте. Недостатками метода являются: большая трудоемкость процесса и малая жесткость по сравнению со сварной конструкцией.

к содержанию ↑

Схема армирования ленточного фундамента

На рисунке 1 изображена схема усиления фундамента под одноэтажный дом, размером 10х6 м.

Рисунок 1. Схема армирования ленточного фундамента

В качестве продольных прутков берут стержни класса А-3, диаметром 12 мм; поперечными прутками выступает арматура, диаметром 8 мм, класса А-1.

Шаг перекрытий составляет 0,6 м, а в области углов – 0,2 м. Углы и Т-образные пересечения усиливают вутами – арматурой класса А-3, диаметром 12 мм. В области примыканий вуты кладут внахлест, который равен: 50*d, где d – диаметр прутка.

Армирование углов и Т-образных стыков можно выполнить с использованием специальных лапок. Они представляют собой своеобразные уголки, с длиной полочек, равных: 50*d, где d — диаметр арматуры. Например, если диаметра арматура 10 мм, то загиб лапок равен 500 мм. Пример такого крепления показан на рисунке 2.

Рисунок 2. Схема армирования угла лапками

Подведя итог, можно выделить основные правила армирования фундамента:

  1. Диаметр рабочих прутков должен быть не менее 12 мм.
  2. Продольные (рабочие) прутья в совокупности с поперечной арматурой образуют каркас, элементы которого сваривают или связывают.
  3. Для средней величины фундамента, необходимо 3-4 продольных прутка.
  4. Диаметр поперечных стержней равен 6-8 см, которые укладывают с шагом 200-600 мм.
  5. Толщина ленточной основы принимают не менее 300 мм.
  6. Углы и Т-образные пересечения усиливают специальными вутами или лапками. Диаметр этих креплений должен быть равен диаметру рабочих прутков.

Металлический каркас в конструкции фундамента – залог крепкого дома и комфортного проживания в нем.

Как французы делают ленточный фундамент:

Схема армирования ленточного фундамента своими руками

виды арматур

виды арматур

Что такое фундамент дома? Это его обязательная основа, корень, на который ложится вся нагрузка. Из этого следует, что он должен быть очень крепким, прочным. Из всех современных видов фундамента ленточный – самый популярный. В данной статье мы рассмотрим, как должна быть проведена грамотно схема армирования ленточного фундамента своими руками.

Немного про основу

Ленточная разновидность фундамента – это железобетонная конструкция замкнутого типа. Она может быть монолитной или же сборной. Укладывается такая основа под всеми главными стенами помещения, а масса здания распределяется по всему квадрату или прямоугольнику (смотря, какая геометрическая форма используется при возведении фундамента).

ленточная разновидность фундамента

ленточная разновидность фундамента

Такое основание проще всего возводить своими силами. Сложные виды заборов, подразумевающих установку на пучинистых грунтах и другие конструкции различного типа легче всего ставить как раз на ленточный фундамент. Долговечность и надежность, способность выдерживать серьезные, колоссальные нагрузки – это все о нем.

Выше было сказано, что фундамент подвергается большим нагрузкам. Это не только вес здания, но и движение грунта, морозное пучение и другие физические явления.

Внимание! Основание испытывает нагрузки колоссального свойства. Следует различать их по типу. Бывают нагрузки, способствующие растяжению или сжатию конструкции. Как правило, нижняя часть армированного каркаса более подвержена первому типу давления, верхняя часть – второму.

Возводя такой фундамент, надо помнить, что арматура, уложенная неграмотно, способна привести к дальнейшему разрушению каркаса, что, несомненно, приведет к порче всего здания.

Основа и арматура

Итак, перейдем непосредственно к схеме укладывания ленточного фундамента своими руками:

  • первый этап работ подразумевает подготовку: территория расчищается под строительство, роется траншея по всей границе будущего здания;
  • далее устанавливается опалубка для того, чтобы стены были пропорциональными;
  • с опалубкой проводится и армирование;
  • затем заполняется бетоном, организовывается гидроизоляция и прочие работы.
    фундаментфундамент

Как видно из схемы, опалубка и армирование устанавливается одновременно. Сначала возводится опалубка: внутренняя область рва обрабатывается пергаментом, что позволяет в будущем упростить демонтаж.

Каркас создается по следующей схеме:

  • арматурные стержни вбиваются в дно траншеи. Как и было сказано выше, должны соблюдаться правильные расстояния;
  • на дно траншеи устанавливаются подставки размером 80-100 мм, на которые укладывается нижний продольный ряд арматуры;

Совет! В качестве подставок подойдут обычные кирпичи, уложенные на торец.

  • продольные ряды прутьев фиксируют перемычками к забитым в грунт.

Зачем нужно армирование? Этот процесс важен для усиления всей конструкции, благодаря ему увеличивается в значительной степени срок эксплуатации здания.

Выбор арматурных изделий

Приобретая арматуру для такой основы, надо обратить внимание на индекс изделия:

  • «С» – будет означать устойчивость изделий к сварке;
  • «К» — стойкость к растрескиванию от коррозии (последнее возможно при больших нагрузках).

Внимание! Если на изделиях нет одного из приведенных выше индексов, такую арматуру брать не рекомендуется.

схема

схема

Кроме индекса, арматуру принято делить и по категориям:

  • А3 идеально подходит для продольного укладывания. На эти стержни приходится основная нагрузка;
  • А1 используется уже для остальных способов укладывания. Диаметр прутьев желательно подбирать в пределах 6-8 мм.

Полезный совет. Укладывать прутья рекомендуется методом единого хомута. Это поможет связать все стержни в целостный, прочный каркас.

Важные моменты: правильное армирование

К сведению: армировать среднюю часть бетонного основания нет необходимости, так как она в действительности не испытывает никаких нагрузок.

Что касается стандартных канонов армирования:

  • продольные стержни надо располагать внутри каркаса;
  • соединенные друг с другом стержни арматуры – это гарантия целостности бетона, нераспространения трещин и фиксация прутьев в верном положении;
  • удаленность продольного прута от поперечного регулируется строительными нормами;
  • определяя расстояние между прутьями, надо принимать во внимание диаметр самой арматуры, расположение прутьев, способ укладки и многое другое;

Внимание! Расстояние между прутьями продольной конструкции должно быть таким, чтобы оно не превышало 2-кратной высоты сечения элемента.

  • нельзя использовать сварку при соединении арматурных стержней. От этого искажаются свойства металла, снижается качество, но как говорилось выше, если арматура подобрана по индексу «С», сварка допускается;

Внимание! Если арматура не соответствует индексу «С», то связывать между собой прутья можно только при помощи прочной вязальной проволоки.

  • ни в коем случае нельзя допускать, чтобы арматура соприкасалась с грунтом или опалубкой. В противном случае металлическим прутьям грозит коррозия;
  • соблюдается также расстояние до наружных поверхностей будущего основания здания;
  • важно оставлять вентиляционные отверстия, которые способствуют повышению амортизационных характеристик фундамента, предотвращают процесс коррозии и т. д.
    схемасхема

Особое внимание при армировании надо уделить углам примыкания ленты основания. Помним, что именно угол железобетонной конструкции испытывает наибольшую степень нагрузки.

Надо знать, что, если арматура в углу ленточного фундамента будет установлена неправильно и передача усилий от стержня к стержню не будет осуществлена на должном уровне, монолитное основание потеряет прочность. Это уже не жесткая, монолитная рама, а набор отдельных балок, который никак не может рассматриваться, как надежный фундамент.

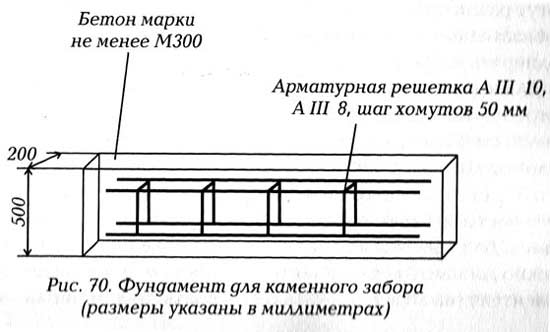

Пример грамотного армирования фундамента под забор

Инструкция:

  • для начала подбирается арматура с сечением 8-10 мм;
  • возводится каркас, подразумевающий соединение всех стержней в единое целое (соединение: сварка или связывание).

К сведению: армирование ленточного фундамента под забор подразумевает создание такого каркаса, который был бы в два раза меньше по ширине, чем по высоте.

Приведенные выше советы по армированию плиты фундамента, схемы и полезная информация помогут осуществить возведение ленточного фундамента своими руками. Главное – основа будущего здания будет надежной и прочной, что допускает постройку различных монолитных конструкций.

Видео:

Арматурный каркас в ленточном фундаменте: как сделать правильно

Пример армирования ленточного фундаментаПример армирования ленточного фундамента

Существует огромное количество различных типов фундаментов в зависимости от материала и конструкции, но все они имеют ключевой недостаток – слабая надежность при значительных или небольших грунтовых подвижках. Бетон считается прочным материалом, но он не способен длительное время выдерживать смещения почвы, он медленно разрушается, а с ним и само основание.

Чтобы такого не происходило используется специальный армированный каркас, который монтируют внутри фундамента перед его заливкой. Арматура имеет большую прочность на растяжение и разрыв, чем бетон, поэтому и выдерживает значительные нагрузки. Конструкция арматурного пояса существенно отличается в зависимости от типа основания, поэтому стоит подробно рассмотреть устройство каркаса для популярного среди частных застройщиков ленточного основания.

Несколько правил, о которых нужно помнить при армировании ленточных фундаментов

Схема арматурного каркаса с указанием расстояний между поясами Схема арматурного каркаса с указанием расстояний между поясами

Несмотря на то, что конструкция ленточного фундамента относительно простая, сделать правильное армирование довольно сложно. Для этого нужно помнить о ряде ключевых правил:

  1. Армированию подлежит вся по площади конструкция фундамента.
  2. Запрещено оголять кромки арматуры, в противном случае внутри основания начнется процесс разрушения металла.
  3. Не рекомендуется сваривать места соединения арматуры.
  4. Для создания каркаса используется несколько видов прутьев, продольные могут иметь диаметр 12 мм и ребристую поверхность, а поперечные и вертикальные могут быть и гладкими с меньшим диаметром.
  5. Перед выбором типа арматуры нужно провести подробный расчет нагрузки на фундамент, а также изучить структуру и особенности почвы.
  6. Каркас всегда делается изначально и затем опускается в опалубку.

Если нет технической возможности рассчитать зоны наибольшей деформации, тогда лучше по всему периметру основания предусмотреть три уровня продольной арматуры. Все соединения следует делать зажимными с помощью проволоки.

Технология армирования ленточного фундамента

Схема армирования ленточного основания с указанием способов примыкания Схема армирования ленточного основания с указанием способов примыкания

Армирование любого фундамента, в том числе и ленточного, состоит с нескольких подготовительных этапов:

  1. Расчет нагрузки здания на фундамент, а также подошвы на грунт.
  2. Выбор оптимального типа арматуры в зависимости от расчетных показателей, а также финансовых показателей.
  3. Подготовка строительной площадки, что включает расчистку территории, выкапывание траншеи по периметру будущего здания.
  4. Дно и стенки траншеи тщательно выровнять, устранить растительность и затем установить деревянную опалубку.
  5. На дне траншеи сделать песчано-гравийную подушку и утрамбовать ее.

После всех подготовительных работ можно начинать формировать арматурный каркас и в этом случае для более наглядного представления технологического процесса будет использоваться стальная арматура.

Формирование каркаса

Изготовление арматурного каркаса для ленточного фундаментаИзготовление арматурного каркаса для ленточного фундамента

Сначала каркас делается вне опалубки, но для ускорения процесса возведения дома, многие застройщики каркас делают непосредственно в траншее. Готовую конструкцию заливают бетоном, а опалубку покрывают гидроизоляционным слоем. Некоторые важные моменты при армировании ленточного фундамента:

  • если нет проекта будущего здания, тогда армирование проводится самостоятельно. При этом нужно использовать не менее двух вертикальных поясов, а горизонтальные пояса укладывают в зависимости от глубины залегания основания;
  • каждый пояс должен располагаться на расстоянии не менее 25 см от следующего;
  • выбор количества арматурных поясов также зависит от типа фундамента.

Для мелкозаглубленного основания может быть меньше поясов, чем для глубоко заглубленного. Количество арматурных поясов будет минимальным для не заглубленного основания.

Финансовый фактор. В некоторых случаях будет целесообразно использовать композитную арматуру с более высокими показателями прочности, чем металлическую.

Схема армирования ленточного фундамента

Схема армирования ленточного основания зданияСхема армирования ленточного основания здания

Практически все строители практикуют армирование по готовым геометрическим фигурам − квадрату или прямоугольнику. Столбчатые фундаменты армируют по кругу. Причина тут кроется в идеально правильных формах арматурного каркаса, ведь ровные линии и точные соединения гарантируют прочность конструкции в целом.

Чтобы сделать каркас правильно, нужно соблюсти толщину подушки прямо в траншее с учетом необходимого запаса для гидроизоляции и защитного слоя бетона. Поэтому, даже после заливки бетоном арматурного каркаса сложности в возведении основания не заканчиваются. Теперь нужно правильно и тщательно закрыть поверхность гидроизоляцией, причем категорически запрещено ее повреждать.

Именно ленточный фундамент считается самым простым и дешевым основанием в частном строительстве. Такое основание дешевое в возведении, так как здесь используется минимум рабочей силы, не нужно брать в аренду мощную строительную технику, также нет нужды использовать более дорогую мощную и прочную арматуру.

Единственная сложность – приходится делать сложные математические расчеты армирования, правильно устанавливать пояса и качественно их соединять.

Создание арматурного каркаса

Схема углового армирования каркаса ленточного фундаментаСхема углового армирования каркаса ленточного фундамента

Этапы армирования:

  1. Угловое армирование. На углах фундамента образуется излишек давления со стороны здания, поэтому там арматура должна быть максимально прочной, и соединена правильно.
  2. Угловое армирование выполняют ярусами, причем соединение продольных прутьев выполняется непосредственно в зоне углового поворота. Некоторые специалисты, имеющие специальное оборудование, дополнительно изгибают прутья под углом 90 градусов и устанавливают на местах изгиба 2−3 ряда вертикальной сетки. Тогда прочность углового соединения будет максимальной и не возникнет вертикальное смещение. Оптимальное расстояние в углах должно составлять 3−5 см.
  3. Продольное стеновое армирование. Оно более простое, здесь достаточно разложить продольную арматуру по всей длине фундаментной плиты и установить вертикальные соединительные прутья.

Все соединения связать проволокой. Расстояние прутьев до верхней кромки опалубки и до боковых стен должно составлять до 5 см.

Технологический процесс армирования

Установка опалубки для обустройства армированного каркаса ленточного основанияУстановка опалубки для обустройства армированного каркаса ленточного основания

Сначала устанавливается опалубка, внутренняя поверхность покрывается пергаментом или рубероидом.

В грунт траншеи вбиваются арматурные прутья расчетной длины и диаметра 10 мм. Прутья могут использоваться гладкие. Шаг между вертикальными прутьями составляет 400 − 600 мм.

На дне устанавливается подставка, на которую улаживают несколько рядов горизонтальных прутьев. Верхний и нижний ряды соединяются продольными перемычками и связываются между собой проволокой или стяжками.

При возведении каркаса нужно четко придерживаться допустимого расстояния до поверхности фундамента. Всегда должен быть запас бетона, который закроет концы прутьев и предотвратит коррозийные процессы внутри основания.

После установки каркаса нужно на дне траншеи предусмотреть вентиляционные отверстия и всю конструкцию залить бетоном.

Сколько нужно арматуры для ленточного фундамента

Схема арматурного каркаса с расчетом длины ленточного основанияСхема арматурного каркаса с расчетом длины ленточного основания

Для расчетов нужно знать несколько параметров будущего фундамента. Например, параметры основания следующие: ширина 3,5 м, длина 10 м; высота 0,2 м, ширина 0,18 м.

Этапы расчета:

Расчет общего объема отливки. Для этого принимается в расчет объем типичного параллелепипеда, а именно используем все параметры:

Р = АВ + ВС + СD + АD = 3,5 + 10 + 3,5 + 10 = 27 V; 27 х 0,2 х 0,18 = 0, 972.

Расчет внутреннего объема фундамента: 10 х 3,5 х 0,2 = 7 м³.

Вычитаем объем отливки: 7 – 0,97 = 6,03 м³.

Итог: объем отливки — 0,97 м³, объем наполнителя — 6,03 м³.

Расчет количества арматуры. Для облегчения расчетов принимается усредненный диаметр металла 12 мм.

В отливке будет два горизонтальных пояса, а вертикальные ряды будут располагаться с интервалом 500 мм. Периметр ленточного фундамента составляет 27 метров. Таким образом, нужно использовать 54 метра горизонтальных прутьев и 114 прутьев по 0,5 метров для вертикальной обвязки. С учетом заводской конфигурации прутьев, для вертикали понадобится 114 х 0,7 = 79,8 м арматуры.

Итак, для возведения ленточного фундамента с такими параметрами, нужно использовать 1 кубометр бетона, 6 кубов наполнителя (песок и щебень), 134 метра арматуры, которую затем нужно будет болгаркой порезать на заданные куски. Объем древесины для опалубки в данном расчете не проводится.

Армирование фундамента своими руками: схемы, фото

Как армируется ленточный фундамент?

Армирование фундамента является обязательным процессом для увеличения мощности и долговечности всего каркаса здания. Чтобы избежать сдвигов и воздействий экстремальных температур, нужно добавить металл. Он надежно зафиксирует фундамент, а с ним и весь каркас дома.

Сам по себе ленточный фундамент представляет замерзший раствор, который делается из высокопрочного цемента, мелкого наполнителя (песок) и воды. Укладка металла обеспечит надежную фиксацию в тех зонах, где возможна сила растяжения. Путем исследований в производственных условиях определяют наиболее слабое место фундамента и, грубо говоря, пичкают металлом.

Плитный фундамент: схема армирования.

Расчет и армирование плитного фундамента происходит аналогично к ленточному. Давайте рассмотрим последовательную схему:

  • установка опалубки по специальной для плитного фундамента технологии;
  • забивание в траншею грунта арматурных прутьев до глубины основы;
  • на глубину в 0,1 м устанавливают подставку и выкладывают несколько рядов ниток арматуры;
  • закрепление соседних рядов арматуры перемычками и штырями;
  • дополнительное укрепление арматурных прутьев с помощью сварки;
  • установка вентиляционных отверстий;
  • заливка плитного фундамента.

Примеры расчета смет для фундамента (работы+материалы)

Цены на строительство фундамента

Где заказать дом под ключ?

Наша компания уже много лет делает проекты домов и в том числе возведение фундамента отдельно. Это считается самым сложным, дорогим и трудоемким этапом строительства. Но наши высококвалифицированные специалисты с радостью выполнят роботу качественно и за приемлемую цену. Ведь компания с многолетним опытом работы знает, что конструкция фундамента влияет на долговечность всего дома. Поэтому расчет арматуры мы проводим с запасом.

88 фото технологии усиления фундамента

Арматура, используемая при заливке фундамента бетоном, это самый основной элемент будущего строения. Именно фундамент несет в дальнейшем всю нагрузку, которую оказывает на него строение. По этой причине для строительства более прочного фундамента применяется железобетон.

Хотя для заливки основания здания используется прочный и долговечный материал бетон, все же этого не достаточно. По этой причине бетонную заливку укрепляют арматурой для фундамента.

Еще относительно недавно для этих целей использовали металлическую арматуру, но в настоящее время большое распространение получил и другой вид прутков.

Сегодня, для получения прочного фундамента используются два основных вида изделия:

  • Металлический прут, круглой формы, для жесткости имеющий ребристую поверхность.
  • Композитный пруток, изготовленный из стеклопластика, отличной характеристикой которого считается огромная антикоррозийная стойкость.

Каждый вид прутков имеет свои положительные особенности и характеристики. Стоит так же заметить, что пластиковая арматура появилась на строительном рынке не очень давно, и не успела доказать свою надежность и долговечность в эксплуатации.

Металлический каркас и его монтаж

Монтировать арматуру для фундамента возможно различными способами. Для начала делается расчет арматуры для фундамента, а затем начинается сборка каркаса и установка опалубки. Установка каркаса производится разными способами.

Во время возведения зданий промышленным способом, металлическая арматура монтируется в каркас с помощью электросварки. Это дает возможность быстрого монтажа всей конструкции.

Правда такой вид сборки имеет свои определенные особенности:

  • Собрать конструкцию возможно только из прутьев, имеющих в маркировке изделия букву «С».
  • При помощи электросварки возникает жесткое крепление прутьев, что больше можно отнести к недостатку.
  • В местах сварки арматура теряет свои показатели прочности.

Другой разновидностью крепления каркаса считается вязка металлических прутьев. Давайте рассмотрим, как вязать арматуру с помощью стальной, вязальной проволоки.

В местах соединения при помощи петли и ее закручивания, прутья скрепляются друг с другом. Этот способ считается лучше сварки, так как создает небольшой люфт для движения, при этом арматура сохраняет первоначальную прочность. Так же этот способ применяется при установке фундамента из стеклопластиковых прутьев.

Армирование каркаса

Монтаж прутьев в фундаментном каркасе зависит от его классификации, для разных типов существует своя особенность. Толщина арматуры для ленточного фундамента может быть от 10 до 14 миллиметров.

Толщину прутка определяет мощность возводимого строения. При установке такого вида каркаса необходимо устройство всего двух поясов армирования: верхнего и нижнего. Оба пояса изготавливаются из ребристых прутьев, скрепляющихся с гладкой арматурой меньшего диаметра.

Нужно знать, что арматура полностью заливается бетоном, на поверхности фундамента не должно быть никаких торчащих концов, таким образом гарантируется прочность каркаса.

Монтаж плитного основания потребует больших затрат, для его устройства. Этот вариант фундамента, в отличие от остальных, обладает наибольшей прочностью, при этом считается самым затратным вариантом.

Для усиления такого типа фундамента применяется ребристая арматура, диаметр которой может быть от 10 до 16 миллиметров. В каркасе укладываются два металлических пояса, имеющих клетки примерного размера 20Х20 сантиметров.

При выполнении устройства любого вида фундамента, необходимо заранее просчитать количество и диаметр прутьев, чтобы в дальнейшем не возникало проблем в момент работы, по его монтажу.

Фото арматуры для фундамента



About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
