Столбчатый фундамент своими руками: пошаговая инструкция

В зависимости от того, какой грунт находится на строительном участке, приходится правильно выбирать тип фундаментной конструкции. Если грунт мягкий, подвижный, с подтоплением или с высоким уровнем пролегания грунтовых вод, тогда без столбчатого фундамента не обойтись. При кажущейся простоте проведения монтажных работ, процесс сооружения столбчатой конструкции требует точного расчета относительно несущей способности каждой опорной стойки.

Но среди всех типов основ под дом этот самый дешевый в плане расхода материала, тем более, есть возможность использовать различные стройматериалы для нее. Давайте рассмотрим, пошаговую инструкцию сооружения столбчатого фундамента своими руками.

фото 446756858

Преимущества и недостатки

Об одном из достоинств уже упоминалось, это малозатратное строительство. К преимуществам можно еще добавить:

  • быстрое сооружение фундамента;
  • нет необходимости применять строительную технику;
  • простота проводимых работ, поэтому сделать столбчатый фундамент своими руками – не проблема;
  • отсутствие дополнительных мероприятий, связанных с теплоизоляцией фундаментной основы;
  • столбчатый фундамент легко поддается ремонту;
  • можно возводить этот вид на промерзших грунтах;
  • срок службы столбов при точном следовании технологии до 100 лет.

Что касается недостатков, то их не так много:

  • не очень высокая несущая способность, поэтому на столбах рекомендуется сооружать легкие постройки: деревянные, каркасные, щитовые;
  • устойчивость опор снижается, если они возводятся на подвижных грунтах;
  • отсутствует возможность организовать подвал или подпол.

Перед тем как начинать делать столбчатый фундамент своими руками, надо ознакомиться с его классификацией, материалами и провести расчет.

Общая схема устройства

Общую схему проведения строительных работ можно обозначить несколькими главными этапами. Они, в принципе, не отличаются от возведения любого типа фундаментов.

  1. Проводится расчет несущей способности с учетом количества опорных столбов и веса постройки.
  2. Изготавливается общий чертеж столбчатого фундамента с точным указанием расстояния между стойками, сечением опор и высотою выступа над уровнем грунта.
  3. Проводятся подготовительные работы. Это разметка в точности по плану, земляные с выкапыванием ям — скважин, изготовлением армирующих каркасов, подсыпкой подушки в ямы, гидроизоляция и установка каркасов. Если есть необходимость, то собирается опалубка цокольной части.
  4. Изготовления бетонного раствора и его заливка в подготовленные скважины с последующим удалением воздуха путем штыкования смеси. Если в качестве материала для столбчатого фундамента используются кирпичи или блоки, то производится их укладка.

фото 565768

Весь узел столбчатого фундамента – это объединение столбов горизонтальной лентой, которая называется ростверком. Он может быть бетонным, металлическим, деревянным или быть нижним венцом бревенчатого сруба.

Как видно, позиций по схеме не так много, поэтому и считается, что столбчатый фундамент своими руками возводить несложно.

Классификация по материалу

Как и любая основа под дом, столбчатый фундамент должен быть прочным и надежным. Поэтому для его сооружения используются строительные материалы, которые могут обеспечить необходимую прочность и надежность. К таким относятся бетон, бетонные блоки, кирпичи, камень, металл и некоторые сорта древесины, которые используются в виде бревен или бруса, установленных вертикально.

Выбор материала на самом деле ответственный момент, от которого зависит качество конечного результата. И если стоит задача – построить столбчатый фундамент своими руками, то надо правильно выбрать материал для его возведения. К примеру, считается, что монолитные конструкции лучше возводить на водо ненасыщенных грунтах, а блочные сборные на сырых.

Монолитные железобетонные столбы

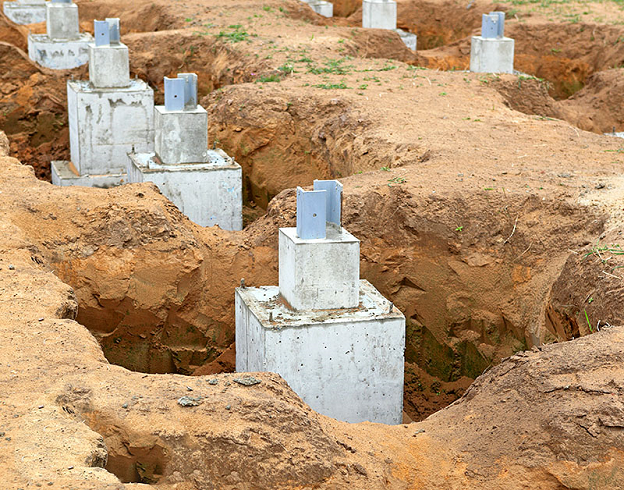

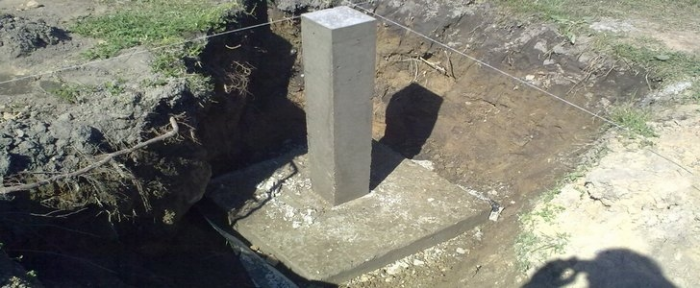

фото 786856453 Это самая прочная и надежная конструкция. У такого фундамента под столбы высокая прочность на растяжение и сжатие. Конечно, если учесть правильно проведенное армирование.

При этом если грамотно распределить стойки по всему периметру дома, учитывая необходимое сечение опор, то на таком фундаменте можно возводить многоэтажные строения.

Добавим, что фундамент столбчатый железобетонный сооружается в тех случаях, когда необходимо залить его на достаточную глубину, и чаще ниже уровня промерзания грунта. Он прекрасно выдерживает пучение почвы, но боится соприкосновения с грунтовыми водами. Поэтому надо позаботиться о гидроизоляции опор.

Асбестоцементные столбы

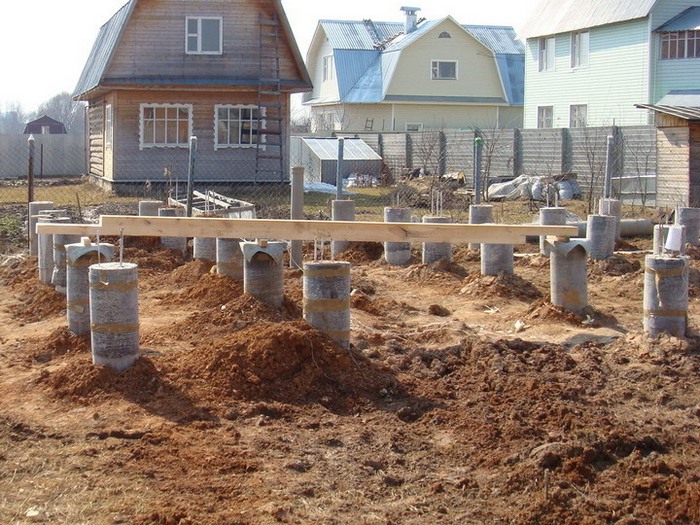

фото 6784267686858636 Трубы из асбестоцемента для сооружения столбов для фундамента используются не часто. Хотя они прекрасно себя чувствуют в любых грунтах.

Несущая способность у них не высокая, но она и не требуется, потому что трубы в конструкции фундамента выполняют функции опалубки.

Для легких сооружения рекомендуется использовать трубы диаметром до 150 мм. Для тяжелых построек не меньше 250 мм.

Столбы из пластиковых труб

Здесь та же ситуация, что и с асбоцементными. То есть, пластиковые трубы выступают в роли опалубки. Они не подвергаются коррозии, не разрушаются под действием воды, поэтому для них не нужна гидроизоляция. Единственное – это надо правильно опоры залить под фундамент. А именно: установить в них армирующий каркас и залить бетонный раствор.

Из кирпичей или блоков

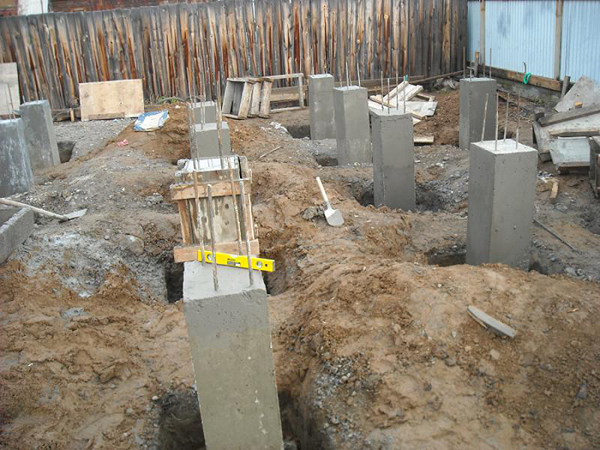

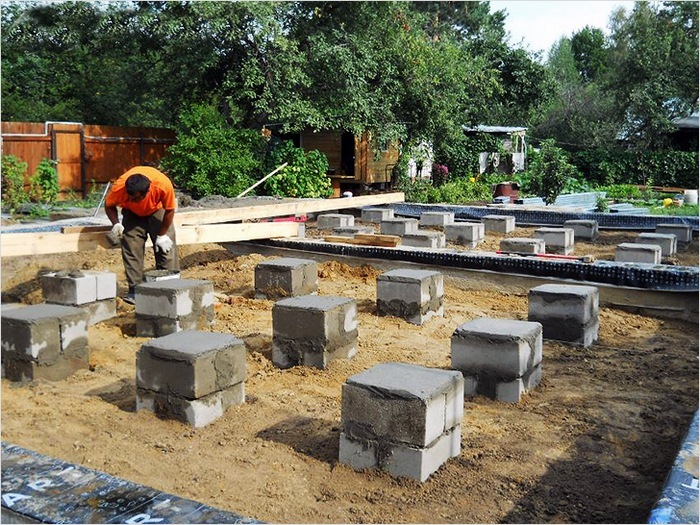

фото 5579969574375 К кирпичным столбам для фундамента надо относиться как к самым давно известным конструкциям. Из истории европейской и российской архитектуры они являются «долгожителями».

До сих пор кирпичные столбы стоят под огромными зданиями, и стоять, как видно, будут еще не одно столетие.

Потому что отношению к выбору кирпичей в те давние времена было серьезным. Обязательно использовался жженный кирпич высочайшего качества. Поэтому, сооружая дом на столбчатом фундаменте, надо учитывать это требование.

Что касается блочных столбов, то по прочности они не уступят кирпичным, конечно, в зависимости от материала, из которого блоки изготавливаются. Предпочтение лучше отдать бетонным блокам, шлакоблок в этом плане не может нести большие нагрузки, хотя их используют под легкие постройки типа веранда, баня и так далее.

К блочным конструкциям можно отнести столбы, возведенные из камня. Неплохой вариант, достаточно прочный, но подвиги грунта такие опоры выдержать не могут. Поэтому, когда строится дом на склоне, то от каменных стоек лучше отказаться. Как замена им – фундаменты из бутобетона. Это когда в подготовленную опалубку засыпаются камни, а затем их заливают бетонным раствором.

Деревянные столбы

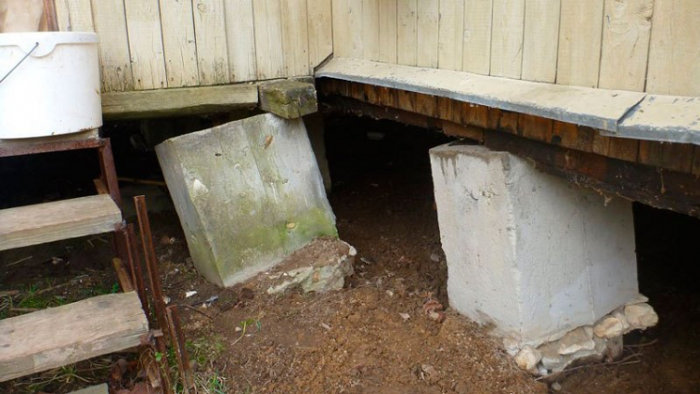

фото 55785577 Такой столбчатый фундамент, как и кирпичный, используется в России давно.

Сегодня он не так востребован, но, к примеру, под бани, установленные у реки или озера, они встречаются часто.

Надо отдать должное правильному выбору древесины. Чем она прочнее, тем дольше срок эксплуатации столбов. При этом необходимо очень тщательно провести защитные мероприятия.

  1. Обработка всего столба антисептическими составами.
  2. Обработка углубленной в грунт части битумными мастиками с приклеиванием слоя или двух рубероида.

Все это сделать самому – не проблема. Главное – не только сделать защиту, но и установить под столбы деревянные опоры. Они делаются из доски толщиною не меньше 50 мм и шириною по всей площади в два раза больше, чем сечение столба. Опорные доски также надо защитить от влаги и негативного действия грунта.

В основном используют деревянные стойки под легкие сооружения, хотя еще лет сто тому назад на них строили боярские хоромы в несколько этажей.

фото 36457474668 Морозное пучение – это та сила, которая при проектировании столбчатого фундамента берется в расчет в первую очередь.

Это очень опасное давление, которое при неправильной закладке может разорвать основу дома.

Поэтому большое количество вариантов сооружения зданий рассматривается с точки зрения воздействия на фундаментную конструкцию морозного пучения.

Основное правило проектирования гласит – фундамент должен закладываться ниже глубины промерзания грунта на 30 — 50 см. И если данный показатель равен, к примеру, 1,2 м, то соответственно глубина заложения будет равна 1,5 — 1,8 м.

Но часто легкая постройка не может оказать такого давления на стойки опор, чтобы сдержать силы морозного пучения. То есть, даже при закладке на большую глубину фундамент будет подвергать деформациям. Поэтому когда строится столбчатый фундамент своими руками, надо учитывать, что существует еще две позиции: мелкозаглубленный и поверхностный.

Незаглубленный

Незаглубленные столбчатый фундамент или поверхностный – это все те же стойки, только их глубина заложения не превышает 30 — 40 см. Часто их просто сооружают на поверхности грунта, предварительно сделав подушку и гидроизоляцию. Проектировщики относят эту разновидность к тем фундаментам, глубина заложения которых не превышает треть от уровня промерзания грунта. Из нашего примера: 120 : 3 = 40 см.

Устройство столбчатого фундамента данного типа относится к категории самых дешевых и быстровозводимых конструкций. Как показывает практика, для них обычно используют блочную модификацию с применением блоков, камней или кирпичей. Но так как высота столбов не очень большая, а значит, их несущая способность тоже невысокая, поэтому рекомендуется увеличить площадь сечения опор. Минимальный размер – 40 х 40 см.

Мелкозаглубленный

Мелкозаглубленный фундамент из своего названия говорит о том, что он заглубляется в грунт, но не на большую глубину. Во всяком случае, не ниже уровня его промерзания. Проектировщики глубину их заложения ведут из расчета 0,5 — 0,7 от глубины промерзания земли. Опять — таки из нашего примера: 120 х 0,5 = 60 см.  Основное требование к данной конструкции – не касаться грунтовых вод.

С ростверком

фото 337899968

Узел столбчатого фундамента – ростверк несет на себе одну единственную задачу – распределить нагрузку от дома на все столбы равномерно. Как уже было сказано выше, ростверк может быть сооружен из бетона, металла (швеллер или двутавр), дерева (брус сечением 150 х 200 или 200 х 200 мм) или быть бревном первого венца сруба.

Пошаговая инструкция строительства своими руками

Переходим к основному вопросу, как правильно надо сделать столбчатый фундамент своими руками.  Выше уже была описана схема проведения работ, где первым этапом было проведение расчетов и составление проекта.

Если на столбчатом фундаменте будет сооружаться дом, то этот этап строительства лучше передать специалистам. Ведь для того чтобы точно сделать все расчеты, необходимо учесть большое количество разных показателей и нюансов. К примеру:

  • тип грунта на участке;
  • уровень пролегания грунтовых вод;
  • уровень промерзания почвы;
  • тип строения, его этажность, из каких материалов оно сооружается;
  • материалы, из которых предполагается возводить сам фундамент;
  • дополнительные нагрузки.

Конечно, можно воспользоваться онлайн калькуляторами, но только не для основательных домов. Для бань, веранды, сарая его использовать можно. И то никто не дает гарантии стопроцентной правильности проведенных расчетов.

Видео

Видео о том, как самостоятельно сделать столбчатый фундамент.

Разметка и земляные работы

Итак, если проект здания на руках, то в нем обязательно проектировщиками сделана привязка фундамента к местности. Это облегчает нахождение его места расположения на плоскости. Обычно привязка проводится к границам участка, с указанием расстояния от фундаментной конструкции до этих самых границ. Поэтому перед тем как разметить столбы, надо отложить от границ эти самые размеры и определить периметр постройки.

Для этого по границам здания натягиваются два ряда бечевок, которые сразу же определяют ширину фундаментных столбов. Остальное все просто:

  • на глубину 20 см снимается дерн;
  • размечаются места установки столбов: по углам постройки и между ними с необходимым расстоянием, которое определено проектом;
  • садовым или электрическим буром в земле делаются скважины, глубина и сечение которых также определено проектом.

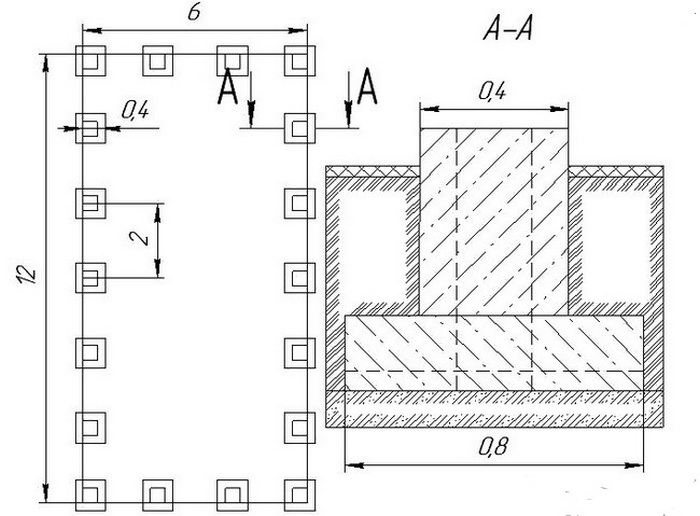

Надо отдать должное, что чертеж столбчатого фундамента сильно помогает в разметке. Потому что на нем четко указаны все параметры будущей конструкции.

Устройство подушки

Подушка – это слой песка толщиною 20 — 30 см. Его засыпают в скважины и утрамбовывают подручными средствами. Это может быть брус, деревянная рейка, небольшого сечения бревно. Нередко используют трубу, к концу которой приваривают металлическую пластину.

Назначение подушки с песком – отвести часть воды от опор, которая попадает в грунт. Далее на песок заливается бетонный раствор, который впоследствии станет опорой для столбчатых конструкций. Толщина бетонного слоя 10 — 30 см.

Опалубка

С опалубкой надо разобраться тщательно. Ведь многое будет зависеть от того, какой грунт располагается на строительном участке.

  1. Если почва глинистая, то есть, прочная, то как таковой опалубки делать нет необходимости. Глина сама, как монолит – не обваливается и не разрушается.
  2. Если грунт слабый песчаный, то в скважину придется установить опалубку. При этом надо учитывать, какое сечение по форме проектировщики определили: прямоугольное или круглое. Если второе, то в качестве опалубки используются трубы: пластиковые, асбестоцементные или металлические. Если первый вариант, тогда скважину придется расширять, делать прямоугольного сечения, устанавливать в них опалубку из досок или других плоских материалов. Это большой объем земляных работ, так что такую форму для заглубленных конструкций используют крайне редко.

Что касается первой позиции, то обычно внутрь шахты закладывается свернутый в трубочку рубероид. Он формирует стенки фундамента и будет в дальнейшем выполнять функции гидроизоляции. Опалубка из рубероида – обязательный атрибут.

В независимости от того, будет ли установлена опалубка в скважину или не будет, надо обязательно сформировать столб в цокольной части. А значит, здесь опалубка собирается обязательно.

Армирование

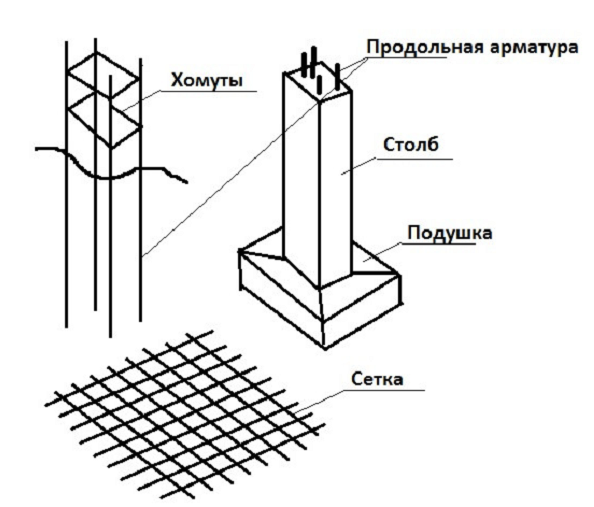

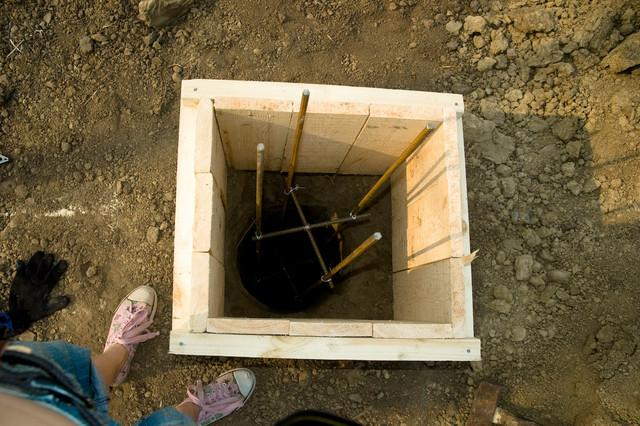

фото 4547895443 Армирование столбов проводится в обязательном порядке, ведь именно уложенная в бетон арматура дает возможность сдерживать нагрузки от сил морозного пучения.

В проекте количество арматурных стержней, их форма соединения в каркас и диаметр указываются обязательно. Поэтому арматура просто нарезается на куски нужной длиной и связывается в каркас.

Его сечение по форме может быть треугольным, квадратным или круглым. Основная задача – правильно сложить арматурные прутки относительно друг друга на необходимом расстоянии. Потом четко их связать между собой проволокой.

После чего каркас опускается в подготовленную скважину точно посередине. После чего можно приступать к заливке бетона.

Длина прутков арматуры подрезается с учетом, что их концы будут крепиться к армокаркасу ростверка. Поэтому стержни подрезаются на 10 — 30 см длиннее. Чтобы они на этот размер торчали над цокольной частью столбов.

Заливка бетона

К заливке столбчатого фундамента надо подходить с позиции стандартной технологии. Изготавливается бетонный раствор по классической технологии:

  • одна часть цемента марки М 400;
  • две части мытого песка, без большого количества глиняных примесей;
  • три части щебня с гранулами 5 — 40 мм.

Самое интересное, что для столбчатого фундамента нет надобности готовить большой замес. И нет необходимости проводить заливку сразу всех столбов за один день, как это обычно делается при сооружении ленточной или плитной конструкции. Достаточно рассчитать объем для одного столба, сделать замес и залить его.

К примеру, в качестве опалубки используется труба диаметром 150 мм, и установлена она на глубину 1,2 м. Получается, что объем пустой трубы равен:

V = SxH, где S – это площадь трубы, а H – это ее длина или глубина установки. Площадь можно найти по формуле: S = πD²/4=(3,14×0,15²)/4 = 0,018 м³.  Если перевести в литры, то это будет 18 л. По сути, это два ведра раствора.

Заполняются трубы бетоном, простукивая по опалубке, проштыковывают, чтобы удалить воздух. В таком состоянии столбы должны простоять 28 дней. За это время бетон наберет свою марочную прочность.

Устройство ростверка

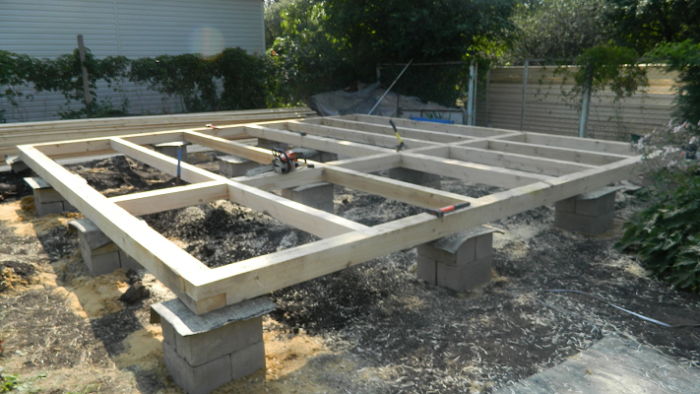

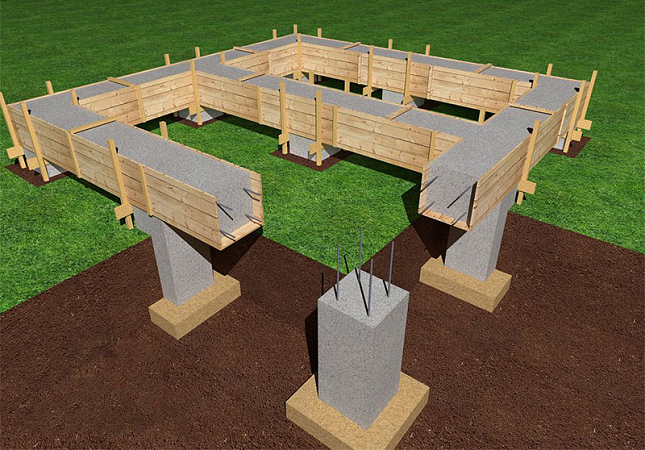

фото 47566800 Будем считать, что будет ростверк монолитным по проекту. Значит, под него придется сооружать опалубку из любых плоских материалов.

Она делается на весу, поэтому под нижние щиты устанавливаются подпорки из кирпича, блоков, досок, бревен и прочих материалов. Собирается опалубка сечением в прямоугольник с полным и прочным скреплением щитов между собой.

В него  укладывается армирующий каркас. Обычно это две вертикальные решетки, связанные катанкой 6 мм или арматурой 6 — 8 мм. Обязательно проводится скрепление арматурного каркаса ростверка с торчащими из столбов отрезками арматуры.

Этот узел столбчатого фундамента подвергается серьезным нагрузкам. Поэтому к креплению двух арматурных конструкций надо подходить внимательно. Производится заливка бетонного раствора с утрамбовкой и штыкованием. Через 7 дней опалубка демонтируется, через 28 дней фундамент можно нагружать.

Подведение итогов

Как видите, подходить к строительству столбчатого фундамента своими руками надо с тщательным разбором всех этапов проводимых строительных процессов. Нельзя допускать просчетов в первую очередь.

Нельзя относится к разметке в большим припусками. Надо точно бурить скважины на необходимую глубину. Даже несколько сантиметров могут в крайних ситуациях сыграть свою несущую роль. Устройство фундамента – это комплексный подход к его возведению, где нет места ошибкам и просчетам.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Столбчатый фундамент - расчет и советы как сделать правильно основание для дома

Началом строительства любого дома является правильное сооружение фундамента. От него зависит крепость и надежность всей конструкции. Виды строительных материалов, из которых будет строиться здание, влияют на выбор типа фундамента. Чем тяжелее будут стены, тем крепче должно быть основание.

Если строение сооружается из относительно легких материалов, то целесообразно применять столбчатый фундамент. С его помощью дом будет устойчиво стоять даже на болотистом, переувлажненном, и торфяном грунте.

Краткое содержимое статьи:

Применение столбчатых фундаментов

Конструкция, для которой подходит столбчатый фундамент, должна быть деревянного типа. Например, дом из сруба, баня, в том числе различные постройки хозяйственного назначения.

Возводить каменные и кирпичные постройки на подобном основании крайне не рекомендуется. Столбчатые опоры под большим весом неминуемо начнут проседать в грунт. Стены дома начнут лопаться, и разрушаться.

В тех районах, где грунт постоянно скован морозами применяется строительство столбчатого основания для жилых, и промышленных сооружений.


Виды столбчатого основания

Если посмотреть на различные фото столбчатого фундамента, то можно заметить разнообразие его конструкций. Встречаются такие виды:

  • Сплошная железобетонная конструкция;
  • Столбчатая конструкция из кирпича;
  • Столбчатый фундамент из шлакоблоков;
  • Конструкция из бутового камня;
  • Конструкция из бутобетонного состава;
  • Деревянный столбчатый фундамент;
  • Асбестовые трубы в основании;
  • Основание из металлических свай.

Основные элементы базовой конструкции

Если посмотреть на столбчатый фундамент в разрезе, то можно увидеть очень простое строение.

Обязательным элементом в строительстве каждой опоры является песок, и бетон. Дальнейшее использование материалов для возведения конструкции зависит от вида фундамента.

Основные расчеты

Рассмотрим, как рассчитать столбчатый фундамент. Первым шагом в строительных работах считается правильно составленный проект. От него зависит качество будущего сооружения, поэтому к этому делу рекомендуется привлекать профессионалов.

С начала определяется, какую площадь будет занимать строение. Обязательными параметрами являются его масса, и место для застройки. Для этого используют геодезическую съемку, и привязывают объект к месту застройки.

В проектировке будут учитываться следующие факторы:

  • Состав грунта на месте строительства;
  • Наличие, и глубина залегания грунтовых вод;
  • Глубина промерзания почвы с измерением вспучивания;
  • Сколько этажей будет в доме, и какова его высота;
  • Тип строительных материалов, какие буду перекрытия и кровля;
  • Расчет основных и дополнительных нагрузок на каждую опору.

Работа с грунтом

Рассмотрим строительство столбчатого фундамента своими руками поэтапно:

Все начинается с подготовки основания грунта, и его разметки. Для этого используют веревку и колышки. Для обозначения ширины фундамента протягивают две веревки параллельно. Необходимо соблюдать прямые углы на пересечении веревок, поэтому лучше воспользоваться геодезическим прибором.

Разметив участок необходимо снять с него верхний слой земли глубиной до 200 мм. Следуя проекту, делают разметку под столбы с точным соответствием размеров.

Далее при помощи специального бура делают скважины в соответствии с указанной глубиной в проекте. Если углубить скважину до 1000 мм, то закреплять ее стенки возможно не понадобится.

В скважине делается песчаная подушка, которую следует увлажнить, и тщательно уплотнить. На песчаное основание необходимо залить раствор бетона. Так получится крепкая основа.

Конструкция опор из кирпичей

Рассмотрим инструкцию, как правильно сделать столбчатый фундамент с использованием кирпича или блоков:

  • На стенки скважин стелется рубероид, одна из его особенностей – хорошая гидроизоляция.
  • На всю глубину ямы монтируется конструкция из арматуры. Она не должна быть выше уровня грунта.
  • Далее проходит заливка раствора бетона, в который добавляют гравий или щебень.
  • В результате, скважина должна быть полностью залита бетоном. Процесс схватывания бетона длится до 10 дней.
  • На поверхность бетонного основания устилают несколько слоев рубероида, который послужит хорошей гидроизоляцией для последующей кладки.

Такова технология строительства столбчатого фундамента, она намного экономичнее в своей конструкции. Ее под силу сделать своими руками.

Фото столбчатого фундамента

Также рекомендуем просмотреть:


Пожалуйста, сделайте репост

Столбчатый фундамент: виды и особенности конструкций

Строительство основания на столбах актуально для домов с легким стеновыми конструкциями. Столбчатый фундамент для дома выполняется, если в качестве основного материала применялись дерево, кирпич или каркасные изделия. Цоколь может заливаться и под кирпичом, но в этом случае делают глубокие заглубления. Столбчатый прочный фундамент по сравнению с ленточным отличается недорогой себестоимостью работ, увеличивает несущую способность здания на болотистой, торфяной, песчаной почве, переувлажненных или сильно промерзающих грунтах.Возведение столбчатого фундамента из блоков своими руками

Отличия основания на столбах

Описание фундаментальной основы согласно СНиПу 3.02.01-87, ГОСТу 20522-75 и СНиПу 2.02.01-83 сообщает о следующих конструктивных характеристиках:

  • для изделия применяются столбики, заглубленные на 1,5 м в почву (средний показатель равняется 0,5 – 0,7 м). Верх изделий выступает на 0,2 – 0,5 м;
  • фундамент на столбах выполняется строго в зонах углов строения, на местах пересечения стен и межкомнатных перегородок;
  • постройка с большой нагрузкой требует усиления дополнительными опорами длиной 3 – 3,5 м;
  • расстояние между столбами варьируется от 1,5 до 3 м и зависит от массы, этажности дома и типа грунта;
  • ростверок организовывается обязательно – он выполняет функцию распределения нагрузки. В конструкциях из дерева используются брусья или бревна с обвязкой. Здания из кирпича предусматривают ростверки из металлошвеллера, балок, монолитного армирующего каркаса.

Строительство по проекту фундамента легкого столбчатого выполняется с учетом региональных климатических условий, режима эксплуатации конструкции.

Основные разновидности оснований на опорах

Устройство столбчатого фундамента оправдано для дачных домов, загородных каркасных коттеджей, бань, беседок, хозпостроек. При выборе материала для опор специалисты акцентируют на общей массе сооружения. Жилище или хозяйственный блок из тяжелых материалов с легким фундаментом имеет риски деформации – просадке или искривлению стен.
Чертеж столбчатого набивного фундаментаСовременная классификация цоколей, изготавливаемых под столбы, предусматривает сходную технологию выполнения. Различия заключаются в типе материала, с помощью которых проводятся работы.

Железобетонные монолиты

Монолитные сооружения из бетона отличаются прочностью и надежностью, подходят для возведения жилых строений. Основания характеризует плотность, подходящая для работ на неподвижных грунтах. Строительные нормативы допускают подобный фундамент столбчатый для усиления домов из дерева, рассчитанных на 1 – 2 этажа.

Кирпичные цоколи

Столбчатый фундамент из кирпича распространен благодаря долговечности и устойчивости. Прочная конструкция получается, если использовать качественный материал с обжигом. Мероприятия по обустройству жилого двухэтажного здания можно проводить на плотных почвах, соблюдая сечение опоры 40х40 см.Как рассчитать размеры столбчатого фундамента для дачи

Блочные конструкции

Столбы для фундамента из бута, бутобетона, асбестовой трубы либо винтовых свай по прочности и способности выдерживать большие нагрузки соотносимы с кирпичными. Сооружения отличаются в зависимости от используемого материала:

  • с бутовым камнем не работают на холмистых местностях или на пластичных грунтах – постройки теряют устойчивость и могут разрушаться;
  • бутобетонные составы размещают порядовым способом или заливают тесто из бетона в каркас из бута;
  • асбестовые трубы подбирают диаметром 15 см для деревянных домов, для массивных конструкций диаметр увеличивается от 25 до 40 см. Труба также используется как опалубка для крепления армированных свай;
  • металлические сваи ввинчиваются непосредственно в почву. Прием повышает устойчивость здания на плотных или пластичных почвах.

В зависимости от типа грунта и конструктива здания выбираются столбы – фундамент должен иметь устойчивость и надежность даже в интенсивных условиях эксплуатации.

Технические параметры материалов для строительства

При возведении столбчатой разновидности фундамента необходимо тщательно выбирать материалы – так определяется качество сооружения и длительность монтажных мероприятий. Современный рынок предлагает застройщикам следующие виды изделий:Как самостоятельно сделать столбчатый фундамент из кирпича

  • трубы из асбестоцемента. Элементы легко и не затратно перевозить, но при недорогой себестоимости материалов имеются ощутимые затраты на бурение ям.
  • кирпич. Блоки отличает дорогая цена, длительный срок эксплуатации и хорошая ремонтопригодность. При обустройстве основы на почвах, подверженных вспучиванию, есть риски деформаций.
  • дерево. Недорогой материал с минимальной износостойкостью. Опоры могут повреждаться насекомыми, загнивать, если не провести предварительную подготовку – обработку антисептическими, гидроизоляционными и антисептическими составами.
  • железобетон. Характеризуется долговечностью, прочностью, оптимальной ценой. Недостаток материала – трудоемкие монтажные операции.

Изучив специфические особенности материалов, хозяева частных владений могут подобрать оптимальный вариант.

Заглубленность фундамента – особенности классификации

По углублению ямы под фундамент, сооружения подразделяется на мелкозаглубленные и заглубленные. Критерии выбора основываются на типологии почвы под застройку:

  • мелкозаглубленные варианты обустраивают на песчаниках, скальных породах с глубоким расположением почвенных вод, которые не смещаются под воздействием погодных факторов. Опорные элементы закапывают на расстоянии 65-70 см;
  • заглубленные основания располагают в толще грунта на 1,5 – 2 м. Конструкции оправданы в регионах с землями, промерзающими до 50 см и нестабильными подвижными почвами.

Стандартное расстояние, которое будет между опорными столбами для фундамента, равняется 100 – 200 см.Как сделать столбчатый фундамент из ФБС для дачи

Как рассчитать проект фундаментальной столбчатой основы?

Строительство столбчатого фундамента своими руками начинается с его калькуляции. Чтобы рассчитать свой проект, можно воспользоваться бесплатными онлайн-программами. Вам понадобятся следующие исходные данные:

  • глубина залегания опоры;
  • местность, на которой находится конструкция;
  • примерная масса здания с учетом отделки, коммуникаций и меблировки;
  • общая масса фундамента;
  • сезонные факторы – ветровые и снежные нагрузки;
  • тип грунта, метраж промерзания, расположение УГВ.

Проведя несложные операции, вы вычислите, как сделать основание и закупить столбы с нужным сечением и несущей способностью.

Технология обустройства цоколя с ростверком

Чтобы залить столбчатый фундамент ростверкового типа, понадобиться рассчитать проект. Снеговая нагрузка равняется 100 кг/м2, внутреннее наполнение – еще 100 кг/м2, несущая способность грунта – 0,5 – 0,6 кг/м2. В работе понадобиться поэтапное руководство от профессионалов, которое приведено ниже.Сборный и монолитный столбчатые фундаменты

Выкапывание траншей

Для домашнего строительства оправдано бурение ямок диаметром 15-20 см, которое делается садовым буром. Дальнейшие мероприятия предусматривают:

  1. Армирование ямок рабицей с мелкими ячейками.
  2. Засыпка траншей смесью бетона М200 и песка.
  3. Фиксация по центру канавы арматурных прутов с выступом на 10 см.

Чтобы жидкий цементный состав не впитывался в почву, укладывают гидроизоляцию из рубероида или полиэтилена.

Установка опор

Оптимальный материал под столбы – отрез трубы из асбестоцемента 10 см в диаметре. На кусок укладываются арматурные штыри 12 мм в диаметре. Конструкция устанавливается на строительный «башмак», заливается пескобетоном и трамбуется. Наверху для прочности крепят небольшой арматурный прут.
Повторное бурение
Работы выполняются после того, как сделанный бетон схватился – через 5-6 дней. Последовательность мероприятий выглядит так:

  1. Буром проделываются отверстия 30 см в диаметре с углублением ниже уровня промерзания почвы.
  2. В проем вставляется столб, рассчитанный на нагрузку массой 11 тонн.
  3. Отверстие засыпается извлеченным грунтом.

Почвосмесь обязательно трамбуется.Столбчатый фундамент из кирпича - экономное решение для строительства частного дома

Формирование ростверка

Материалом для ростверка служит бетон, дерево или металл. Располагают элемент с выступом над грунтом на 10 см. Конструкция выдерживает нагрузку небольших строений из бруса, бревна или каркасных изделий.

Классический фундамент со столбчатой опорой

Алгоритм, как правильно сделать столбчатый фундамент своими руками, подходит для всех материалов опоры – камня, кирпича, железобетона. Работы имеют строгую последовательность, от которой зависит надежность и прочность сооружения.

Подготовительные задачи

Перед тем, как бетонировать опорные элементы, нужно очистить местность, снять верхний дерновый слой почвы на высоту 30 см. При наличии глинистых грунтов изготавливают подложку на основе гравия или песка. Подготовка гарантирует ровную поверхность, где удобно проводить разметку. Перенесение схемы основания на поверхность проводится при помощи колышков, веревки и песка.Столбчатый фундамент из покрышек для небольшой легкой постройки на дачном участке

Обустройство ям

При подготовке ям существует одно правило – строгое осевое расположение. Выкапываются траншеи вручную, для масштабных задач оправдано арендовать экскаватор. Удаляя грунт, руководствуйтесь следующими требованиями:

  • стенки отверстий, углубленных на 1 м, не укрепляют;
  • увеличение глубины предусматривает формирование откосов, установка брусьев с распорками.
  • фактическую глубину ямы делают на 30 см больше расчетной.

Ширина отверстия выбирается с учетом наличия опалубка и распорок.

Монтирование опалубного каркаса

Опалубка под столбчатый фундамент изготавливается из оструганного бруса толщиной 4 см и шириной 1,5 см. Допускается монтаж досок ДСП, листов металла или фанеры с устойчивым к воздействиям влаги покрытием. Опалубка для столбчатого фундамента устанавливается по линии бетона.

Выполнение армирования

Для армирования фундаментной опоры используются стержни класса А3 от 12 до 14 мм в диаметре. Устанавливают перемычки вдоль, соблюдая горизонтальное направление и шаг в 20 см. Как альтернативный материал применяют штыри 6 мм в диаметре.Столбчатый фундамент из труб под дачный дом

Технология заливки

Работы по заливке подразумевают укладку бетонного теста в трубы. Смесь располагают слоями высотой 20-30 см и трамбуют вибропрессом. Благодаря применению ручного инструмента состав становится однородным – из него выходит воздух.

Гидроизоляционные мероприятия

Для защиты от влаги используется подход аналогичный тому, которым гидроизолируется ленточный фундамент, своими руками изготавливают холодную или горячую мастику, наклеивают мембраны, рубероид.

Выполнение ростверка

При помощи ростверка обеспечивается жесткость и устойчивость сооружения. Самый простой вариант для домашнего строительства – выполнение сборного железобетонного пояса. Задачи проводятся поэтапно:

  1. Перемычки привариваются друг к другу обрезками арматурных штырей на монтажные пели.
  2. Монтируется опалубка, фиксируется арматурный каркас и заливается тестом из цемента марки М200.
  3. После набора бетоном прочности, проведения гидроизоляционных работ пазухи канавок засыпают грунтом и крепят перекрытия.
  4. Для защиты подвального помещения формируют забирку (стену) из кирпича.
  5. В забирке проделываются коммуникационные отверстия.

Декор внутри постройки выполняют из фальш-панелей или сайдинга. Для строительства повышенного ростверка организовывают подушку на основе песка или гравия толщиной 10-15 см. Конструкция оправдана на пучинистых почвах для снижения УГВ и поднятия грунта при понижении температуры.Столбчатый фундамент с ростверком своими руками

Незаглубленные виды фундаметов

Столбчатый незаглубленный фундамент выполняется своими руками легко – пошаговая инструкция презентует подробную этапность работ.

Технология строительства

Незаглубленное основание на столбах или блоках выполняется в строгой технологической последовательности:

  1. Размечается площадка – очищается от мусора, снимается дренажный слой, устилается подушка и формируется гидроизоляция.
  2. Определяются точки размещения опор – блоков из бетона с параметрами 20х20х40 см.
  3. Выкапываются небольшие траншеи с обязательным строительством подложки из песка.
  4. Монтируются опорные элементы – на один столбик будет нужно 4 блока указанных габаритов. Их выкладывают в два ряда, соблюдая расстояние в виде шахматки между опорными столбами будущего фундамента.
  5. Проводится заливка столбчатого фундамента – швы обрабатываются плотным раствором на основе цемента.
  6. Стыки обязательно защищаются от влаги битумной мастикой, рубероидом или стеклоизолом.

Столбчатый фундамент стаканного типа изготовление и монтажСооружение обустраивается на почвах непучинистого типа или грунтах со слабым вспучиванием и оправдано для легких построек (деревянных домов, бань, хозяйственных блоков, пристроек или летних кухонь). Мероприятия на скальных породах целесообразны при возведении бревенчатых или брусовых домов. При уменьшенном пучении основание делают на песчаной подушке.

Как сделать мелкозаглубленное основание?

Установка мелкозаглубленного столбчатого универсального фундамента оправдана для каркасных конструкций. В качестве опалубки применяются пластиковые, асбестовые трубы, а столб из железобетона принимает всю нагрузку легкой кухни, бани, дома или беседки.

Выбор диаметра труб

Параметры отрезков трубы определяются нагрузкой здания:

  • легкие строения предусматривают диаметр элементов 10 см. На них понадобится около 0,1 кубометра бетонного теста;
  • бревенчатые дома требуют изделий с диаметром 25-30 см. В первом случае будет достаточно 0,5 м3 бетона, а во втором – 1 м3 смеси.

Указанные выше параметры актуальны для бетонной фундаментной подложки.Строительство столбчатого монолитного фундамента с ростверком своими руками

Схема мероприятий

Столбчатый долговечный фундамент можно сделать своими руками, ведь пошаговая подробная инструкция включает поэтапные работы:

  1. Строительная площадка подготавливается. Нужно удалить мусор, инородные предметы, снять дерновый слой и выровнять почву.
  2. Проводится разметка территории. Используя колышек, веревку, отмечают конфигурацию постройки – стены, углы, перегородки.
  3. С помощью ручного бура проделываются траншеи на глубине 20 см. Для подушки углубленность увеличивается.
  4. Обстраивается бетонная подушка. На дно ямы засыпается щебень, по наружному контуру будущего здания устанавливается опалубка для бетонного фундамента. Последующие действия заключаются в формировании армирующего каркаса. К арматурным прутам привариваются горизонтальные элементы.
  5. Поверх арматуры заливается бетонная смесь послойно и протыкается арматурным штырем.
  6. После застывания состава проделываются отверстия с применением спецтехники.
  7. Устанавливаются трубы, выступающие на 10 см, выравниваются по уровню и закрепляются деревянными брусьями. Близкий УГВ предусматривает работы по гидроизоляции.
  8. Основание трубы на 0,5 м заливается смесью бетона и гравия. На 1 часть цемента М500 понадобиться 2 части песка и 2 части гравия.
  9. После помещения бетонного теста трубы приподнимают на 20 см, фиксируют и оставляют на 21 день до полного застывания материала.
  10. Проводят гидроизоляцию внешней поверхности опор рубероидом, засыпают яму песком, поочередно проливая и утрамбовывая его.

Работая с трубами, целесообразно поместить внутрь арматурный прут и залить трубу бетоном. Дальнейшие мероприятия проводятся только после отвердевания состава.Схема опорно-столбчатого фундамента

Выгоды строительства фундамента на столбах

К достоинствам, которыми отличается установка прочного столбчатого надежного фундамента, относятся параметры:

  • надежности – сроки эксплуатации жилого дома продлеваются до 100 лет;
  • универсальности – сооружения применяются на пучинистых, глинистых или плотных грунтах;
  • экономичности – работы имеют небольшую себестоимость, и, по сравнению с ленточной или монолитной конструкцией, застройщик экономит в 2 раза больше средств;
  • отсутствия масштабных подготовительных задач, минимальных затрат на гидроизоляцию;
  • скорости монтажных мероприятий – строительство можно выполнять самостоятельно;
  • быстрых сроков постройки дома, дачи или хозяйственного блока.

Схема строительства столбчатого фундамента под частный домКонструкции исключают обустройство погреба, но идеально подходят для легких построек. С целью организации подпола оправдан ленточный фундамент своими руками.
Строительство самостоятельно фундамента на опорах столбчатого предусматривает правильный выбор глубины, которая зависит от расстояния промерзания почвы. Опытные специалисты рекомендуют рассчитывать конструкцию, чтобы исключить ее деформации и растрескивания.

Столбчатый фундамент своими руками

 Столбчатый фундамент своими руками

Интересный вариант столбчатого фундамента своими руками предложил на одном из форумов один самостроец. Что нам потребуется для изготовления такого фундамента, и так столбчатый фундамент своими руками.

Столбчатый фундамент своими руками

Нам понадобится рубероид, цемент, песок, щебень, арматура, скотч, шпилька, бур садовый и не много терпения и трудолюбия.  Для начала вырываем вот такую ямку глубиной один метр минимум.

С помощью вот таких приспособлений.

И так приступим к изготовлению столбчатого фундамента. Делаем приспособление:  на деревянной доске чертим окружность диаметром 180 мм, если диаметр столба 250 мм.

Поэтому арматурная связка должна была встать с зазором к краю столба. В полученную окружность вписываем равносторонний треугольник. Вершины данного треугольника вворачиваем саморезы. Еще один саморез вворачиваем рядом с одной вершиной.

Он служит упором при формовании проволоки. Берём стальную проволоку и вставляем ее между двумя рядом расположенными саморезами и начинаем формовать ее по вершинам треугольника. Получался своеобразный треугольник. Лишнее откусываем. В вершинах полученного треугольника и располагаются пруты арматуры. Их фиксируем тоже стальной проволокой только меньшего диаметра (1,8 мм). После не долгих манипуляций получаем вот такую штуку.

Дальше больше.

И так продолжим. В качестве опалубки для будущих столбов будем использовать рубероид обернутый на бревно диаметром 250 мм. Рубероид будем обертывать в два слоя и фиксировать в трех местах скотчем.

готовый столбчатый фундамент своими руками

В пробуренной скважине сначала делаем песочную подушку 300 мм толщиной и тщательно проливая водой. Далее утрамбовываем. Потом в отверстие вставляем гильзу из рубероида. Смесь бетона делаем в пропорциях 5 кг цемента (калиброванное ведро) : 1,5 ведра песка и 2,5 ведра гравия. Вода как водиться на глаз это примерно 6-8 л.

Все это высчитывается опытным путем для бетономешалки, так как влажность песка может быть разной. После того как вставили гильзу, на дно скважины вываливаем ведро бетона через воронку, воронку делаем из старого ведра без дна. Потом вставляем арматуру и доводим уровень бетона до 500 мм над поверхностью земли. Бетон само собой каждую порцию утрамбовываем. Верхушку гильзы отрезаем ножом по метке. Далее бетон доводим до поверхности гильзы.

Столбчатый фундамент

 Выравниваем шапку и вставляем шпильку с гайкой по середине столба. Гайкой выставляем необходимый уровень шпильки над поверхностью столба. Остальные столбы делаем аналогичным способом, с помощью гидроуровня помечаем на каждой гильзе верхнюю грань, по которой осуществляем срез. Основания столбов также заливаем бетоном, получается отмостка.

гидроизоляция столбчатого фундамента своими руками

Далее делаем гидроизоляцию. Для этого нужно растопить битум и добавить в него немного керосина, для того, чтобы он был при застывании не был такой хрупкий. Потом подготавливаем листы рубероида, сложенные в два слоя, размером чуть больше диаметра столба. Далее: обмазываем получившейся битумной мастикой верхушку столба и на нее наклеиваем через шпильку подготовленный лист рубероида. Сверху и по краям опять проходим мастикой. Столбчатый фундамент своими руками для нашего каркасного дома готов. Желаю удачи.

Столбчатый фундамент своими руками

.

Столбчатый фундамент своими руками пошаговая инструкция

Столбчатый фундамент своими руками достаточно легко и экономично, но также надежно и качественно. Добиться хорошего результата можно только при выполнении всех строительных норм и требований, так как любое нарушение может привести к перекосу здания или его повреждение.  Самый главный запрет на возведение строительного объекта – это невозможность монтажных работ на пучинистой почве. Существует множество видео и литературы с описанием процесса установки, но сегодня, мы с вами обсудим самую легкую схему и узнаем, как же правильно выполнить работы.

Преимущества и недостатки

столбчатый фундамент своими руками

Основным достоинством такого основания есть, прежде всего, его универсальность

Основным достоинством такого основания есть, прежде всего, его универсальность. Это качество проявляется в возможности устанавливать фундамент на любых типах участков при незначительных подготовительных процессах и гидроизоляции. Выполнить его закладку достаточно просто и не требует особых навыков, поэтому процесс можно выполнить своими руками. Помимо этого всего устройство имеет еще такой ряд преимуществ:

  • Очень простой способ сооружения постройки, который не требует строительных умений и просмотра тысячи видео для того, чтоб его выполнить;
  • Монтаж не требует наличия на участке специализированной техники и мастеров;
  • Конструкция совместима со всеми типами почвы, кроме пучинистого грунта;
  • Есть возможность выполнения строительных работ на холмистой площади;
  • Не имеет необходимости подготовительных работ с земельной площадью;
  • Достаточно низкая стоимость материалов, по сравнению с другими видами;
  • Быстрота постройки объекта – не больше двух недель;
  • Минимальное выполнение гидроизоляции;
  • Хороший уровень прочности основания;
  • Долгий эксплуатационный срок. Если все нормы выполнены, то постройка может выстоять около 50 лет.

Внимание! Конечно это не весь список плюсов функционирования фундамента, их примерно в два раза больше.

К тому огромному списку достоинств нужно добавить и реальные минусы, что имеет установка. Итак, они проявляются в следующих характеристиках:

  • Очень низкая способность выносить нагрузочное давление;
  • При таком основании становится нереальным сооружение подвального помещения.

Как вы видите, список минусов достаточно короткий, если ваш проект не планирует возведение подвала, а само здание – это постройка легкого типа, то вы спокойно можете строить столбчатый фундамент своими руками.

Материалы для работы

фундамент столбчатый своими руками

Еще одно огромное преимущество таких оснований – это возможность выбора различного материала

Еще одно огромное преимущество таких оснований – это возможность выбора различного материала. На основе видео рекомендаций и литературы, мы выделили для вас, самые популярные вариации такой постройки:

Рекомендуем к прочтению:

  • Трубы из асбеста. Такой материал имеет достаточно высокую прочность, экономичность и комфортность при установке.
  • Кирпич. Это один из самых востребованных вариантов закладки. Хотя стоит отметить, что из его плюсов можно выделить только долгий срок эксплуатации и прочность. При этом такой материал имеет ряд недостатков, таких как сложность установки, высокая цена материалов и подверженность пучению земли, что приводит к появлению деформаций.
  • Бревна из дерева. Такой вариант наиболее экономичен, и применяется в строительных проектах для легких типов построек. Также к плюсам стоит отнести и легкость монтажных работ объекта. Среди недостатков присутствуют такие негативные характеристики, как  недолговечность и обязательная потребность в гидроизоляции и обработке специальным септиком.
  • Железобетонный материал. Бетон имеет очень высокий уровень прочности, долгий эксплуатационный срок. Стоит отметить, что это как раз тот вариант, когда качество приравнивается к цене. Но, существует также недостаток, который проявляется в сложности монтажных работ.

Внимание! Посмотрев на вышеперечисленные материала, можно сказать, что столбчатый фундамент своими руками можно выполнять как с монолита, так и сборной конструкции.

Стоит отметить, что лучше отдать свой выбор в сторону монолитного основания, так как в комплект входит его и арматура, которая увеличивает способность фундамента выдерживать нагрузку. Если вы выбираете сборный тип постройки, то могут в зимний сезон происходить выталкивания столбов, что приведет к многочисленным ремонтным работам. Именно по этой причине мы советуем все-таки выбор монолита.

Конструктивные особенности

фундамент своими руками столбчатый

Выполнить столбчатый фундамент своими руками очень легко

Выполнить столбчатый фундамент своими руками очень легко, но чтобы сделать монтаж правильно нам нужно знать особенности конструкции. Именно этой информации и посвящен наш раздел. Основание опорных точек утрамбовывают подушкой из песка в 20 см, который помогает отводить осадки.  После этого их нужно залить раствором из бетона – это и создаст монолит основания. Также в структуру входит столбчатая опора с арматурным укреплением. Столбы должны подниматься над землей на полметра. Стоит учесть, что между собой они соединяются ростверком.

Внимание! Очень важной и необходимой деталью целостности конструкции является гидроизоляция, которую можно сделать рубероидом.

Выполняем расчеты для строительства

столбчатый фундамент своими руками пошаговая инструкция

Необходимо определить количество столбов, глубину закладки, технологию монтажа, вид ростверка и много других данных

Очень многих граждан, которые планируют возвести здание, волнует вопрос, как сделать столбчатый фундамент. Именно по этой причине и написана данная статья. Первое. Что нужно сделать это произвести точные расчеты. Для этого процесса лучше воспользоваться услугами профессионалов, так как это достаточно сложный и ответственный процесс.

Если же рассмотреть элементарные данные, то они включают площадь постройки и ее вес. Также следует выполнить геодезический анализ участка. Помимо этих данных, расчетная информация должна содержать еще такой список описаний:

  • Возможное количество дополнительного количества нагрузки на каждую опору;
  • Материалы, которые необходимы для работы;
  • Количество этажей в постройке;
  • Глубину промерзания почвы и уровень выпячивания при этом;
  • Данные о пролегании поверхностных вод;
  • Особенности земли на территории строительного проекта.

Полученная информация позволит определить количество столбов, глубину закладки, необходимую технологию монтажа, вид ростверка и много других данных. Если есть желание расчет можно выполнить своими руками на калькуляторе.

Рекомендуем к прочтению:

Внимание! Если у вас будет документация профессионального уровня, то зарегистрировать проект станет намного легче.

Этапы строительных работ для разных видов материалов

как сделать столбчатый фундамент

Разметка участка должна обозначить точки расположения для всех деталей конструкции

Еще на этапе проектирования мы определяемся с выбором необходимого материала. Как мы уже выяснили, самыми полярными из них есть такие виды столбов:

  • Бетон;
  • Кирпич;
  • Бутобетон;
  • Кирпич;
  • Камень.

В некоторых случаях выбирают так же древесину. Бревна перед применением необходимо обработать, чтоб продлить их срок жизни, и защитить от гниения и паразитов. Самыми востребованными считаются кирпичные и бетонные столбы, поэтому об их монтаже мы и поговорим.

Изучив литературу и видео по данной теме, мы определили самый простой способ строительных работ над возведением основания. Перед началом нужно расчистить участок, и выровнять поверхность. Если у вас на участке присутствует глинистый грунт, то необходимо подсыпать щебень, который добавить жесткости почве. После этого можно приступить к выполнению разметки. Данное действие должно обозначить точки расположения для всех деталей конструкции. Если все обобщить, то мы предлагаем вам вариант, как выполнить столбчатый фундамент своими руками пошаговая инструкция:

  • Расчистка участка;
  • Разметка территории;
  • Земляные работы, которые можно выполнить своими руками или с помощью специальной техники;
  • Если вы выполняете монтаж не длинных столбов до метра, то можно не выполнять укрепление скважин;
  • В обратном случае нужно расширить ямку и установить распорку. Также можно создать на дне подушку из железобетона, что даст возможность избежать просадки помещения.
  • Далее следует выполнить опалубку. Для такого действия лучше всего подойдут щиты из дерева.
  • Выполняем армирование столбов. В этом процессе нам помогут прутья сечением 12 мм. Для создания перемычек по горизонтали нужно применять проволоку. Для того чтоб не возникло проблем в будущем с обвязкой ростверком, нужно оставить над верхней частью столба расстояние 15 см.
  • Когда уже связана арматура, можно приступать к заливке раствором. При выполнении данного процесса следует следить, чтоб не оставалось пустот. Если они появились, то нужно утрамбовать смесь.
  • Стоит также выполнить гидроизоляцию, которая защитит вашу конструкцию от лишней влаги. Выполнить данную задачу можно с помощью мастики или рубероида.
  • После проведения всех работ, нужно начать делать ростверк. Этот элемент монтируется из арматуры с перемычками, с помощью которых создается каркас и устанавливаем опалубку. Теперь в такую форму заливаем бетон и даем ему высохнуть.
  • Последний этап строительных работ – забирка основания, которое в основном делают из кирпичей. Стоит учесть, что обязательно нужно оставить вход для вентиляции и коммуникации.

Как мы выяснили, столбчатое основание – это достаточно простой процесс закладки, который не требует ни навыков, ни часового изучения видео инструкции.

пошаговая инструкция с фото и видео

Фундамент столбчатого типа — это система столбовых опор, связанных между собой ростверком для равномерного распределения весовой нагрузки от строительных конструкций. Опорные столбы располагаются:

  1. на всех углах здания;
  2. в местах пересечения перегородок;
  3. на примыкании внутренних простенок к наружным стенам;
  4. на длинных участках стен, для сохранения шага опор не более 2,5 метра.

Ростверк, объединяющий конструкцию, может быть смонтирован из монолитного или сборного железобетона, металла или дерева.

В качестве рекомендуемых строительных систем для изготовления колонн можно использовать:

  • монолитный железобетонный столбчатый фундамент;
  • клинкерный или глиняный безпустотный кирпич;
  • бутобетон с промежуточной заливкой без армирования;
  • стеновые блоки без пустот из плотного наполнителя;
  • фундаментные блоки заводского изготовления;
  • деревянные столбы.
столбчатый сборный и монолитный фундамент Столбчатый сборный и монолитный варианты. варианты столбчатых оснований Варианты столбчатых оснований.

Самой надежной и устойчивой конструкцией специалисты признают столбчатую систему из бетона на монолитных колоннах. Поэтому рассматривая вопрос о том, как сделать столбчатый фундамент своими руками, мы рассмотрим именно конструкцию из армированных железобетонных столбов и ростверка.

По величине заглубления опор этот вид фундамента подразделяют на незаглубленные, малозаглубленные и заглубленные ниже уровня промерзания. В большинстве случаев столбчатое основание по глубине заложения не достигает твердого несущего слоя грунтов. Это в значительной мере определяет область его применения для небольших, легких или временных зданий и сооружений.

промерзание грунтовПромерзание грунтов в России.

Принципиальная схема столбчатого основания

Устройство столбчатого фундамента для частного дома представляет собой несущую раму ростверка, которая неподвижно опирается на установленные в грунт вертикальные столбы, имеющие расширение в нижней части, установленное на песчаную подушку. Расстояния между столбчатыми опорами определяется расчетом на основании весовых нагрузок от строительных конструкций, снегового покрова и внутреннего оснащения в виде, например, мебели и бытового оборудования.

схема столбчатого фундамента с ростверком

Опорные столбы заглубляются в грунт при отсутствии обязательного условия в виде достижения ими плотных слоев и точки промерзания. Единая с ростверком конструкция фундамента создает технические условия для устойчивости здания при наличии горизонтальных и вертикальных нагрузок. Кроме этого, приподнятая над землей нулевая проектная отметка допускает устройство утепленного цоколя, который обеспечит снижение потерь тепла в холодное время года.

Столбчатые фундаменты из бетона применяют:

  • для зданий с легкими щитовыми или каркасными конструкциями стен;
  • под опоры для тонких кирпичных стен с дополнительным легким утеплением;
  • на плотных устойчивых грунтах для удешевления фундаментной конструкции;
  • для уменьшения воздействий пучинистых грунтов на элементы фундамента.

Однако в большинстве случаев, при большом весе строительных конструкций или просадочных грунтах, от такого типа фундамента лучше отказаться и использовать ленточный или свайный.

варианты столбов в столбчатом фундаменте

Достоинства и недостатки столбчатой конструкции

Фундаментная конструкция с опорными столбами обладает большим количеством достоинств, среди которых следует отметить:

  • возможность самостоятельного выполнения расчетов, проектирования и монтажа, без привлечения квалифицированных специалистов;
  • отсутствие необходимости привлечения специальной техники;
  • применение на любых видах грунтов за исключением сильнопучинистых и с высоким уровнем грунтовых вод;
  • возможность строительства даже при наличии значительных уклонов и неровностей на участке застройки;
  • не требуется предварительная подготовка и выравнивание ландшафтной поверхности;
  • минимальное время монтажа, не превышающее двух недель;
  • недорогая и простая гидроизоляция;
  • долговечность конструкции, достигающая 50 лет;
  • уменьшенный расход материалов и низкая стоимость.

Среди недостатков обычно отмечают отсутствие подвального помещения и невозможность использования для капитальных кирпичных зданий с большим весом строительных конструкций.

Материалы и инструмент для работы

Перед тем, как правильно залить столбчатый фундамент, потребуется приобрести следующие материалы:

  • портландцемент марки 400 или 500;
  • щебень средней фракции;
  • речной или промытый песок;
  • чистая вода;
  • стальная арматура диаметром не менее 12 мм;
  • вязальная проволока;
  • щиты или доски для опалубки;
  • деревянные бруски;
  • гвозди;
  • битумная мастика и праймер.

Из строительного инвентаря и инструмента необходимо иметь:

  • бетономешалку;
  • широкую невысокую емкость для выгрузки бетона;
  • совковую и штыковую лопату;
  • молоток;
  • ведра для растопки битума и переноски насыпных материалов;
  • кисти для нанесения праймера.

Для выполнения разметки вам потребуется рулетка с лентой не менее 10 метров, прочный шнур и колышки. Проверка строительных отметок производится при помощи нивелира или гидравлического уровня.

Пошаговая инструкция

По своей сложности, устройство столбчатого фундамента является простым и может быть выполнено своими руками. Однако надежность основания в большой мере зависит от точного соблюдения технологии монтажа. Это касается пространственной конфигурации конструкции, применяемых материалов и соблюдения временных технологических перерывов.

Для того, чтобы сделать простой столбчатый фундамент своими руками, наша пошаговая инструкция предусматривает выполнение следующих этапов:

Упрощенный расчет конструкции

Правильное определение количества необходимых материалов и конструктивных особенностей фундамента производится на основании расчета. Для его выполнения требуются данные о:

  • местоположении будущего здания;
  • структуре грунтов на участке застройки;
  • глубине залегания грунтовых вод с учетом сезонных колебаний;
  • предельной глубине промерзания;
  • весе строительных конструкций здания, мебели и внутреннего оборудования;
  • собственный вес фундамента.

Подробный порядок и пример расчета столбчатого основания описан здесь.

В результате расчета определяется общее количество опорных столбов, общая площадь их сечения, места расстановки конструкция ростверка.

схема столбчатого фундаментаCхема столбчатого фундамента/

Разметка мест монтажа опорных столбов

Столбчатые опоры под ростверк должны быть установлены на всех углах будущего строения, на длинных участках стен более 2,5 метра, а также во всех местах примыкания простенок к наружным ограждающим конструкциям.

При этом под примыкающую веранду, крыльцо, террасу или флигель изготовление столбчатого фундамента должно производиться отдельно, для создания возможности устройства температурных и компенсационных швов в случае усадки отдельных частей здания.

Сечение столбовых опор определяется путем деления общей площади сечения на количество опор. При этом сечение отдельных столбов не может быть менее чем 200х200 мм.

обноска из скамеечекДля разметки местоположения монолитных опор рекомендуется установка «лавочек», которые представляют собой два забитых в землю колышка с установленной на них поперечной перекладиной.

К перекладине привязываются отрезки шнура, которые на своих пересечениях обозначают точное месторасположение монолитных конструкций.

разметка столбчатого фундаментаРазметка.

Подготовительные земляные работы

После окончания разметки необходимо выкопать ямы под установку опалубки, армирующей конструкции и последующую заливку бетона. Глубина ямок определяется выбранным типом фундамента, который может быть:

  • незаглубленным, с простым снятием поверхностного слоя грунта;
  • мелкозаглубленным, до 70 см;
  • заглубленным до точки промерзания грунта или ниже ее.

Размер откапываемых приямков должен быть как минимум втрое шире расчетного сечения столбов, чтобы обеспечить возможность установки опалубки и дальнейших гидроизоляционных работ. Общее выравнивание площади застройки при этом не требуется.

песчано гравийная подушка

Ямы глубиной до 1,0 метра могут иметь прямые вертикальные стенки. В случае большей глубины необходимо предусмотреть наличие откосов. На дно каждой фундаментной ямы укладывается подушка из гравия толщиной 15 см и засыпается слоем речного песка толщиной 5 см. Оба слоя необходимо хорошо утрамбовать и хорошо пролить водой. Ширина подушки должна заполнять весь объем ямы в плоскости.

рытье ям под столбыРытье ямы под столб.

Армирование

Для обеспечения необходимой прочности опорных столбов, монолитная бетонная конструкция должна быть армирована вертикальными прутами диаметром 12 мм. Для поперечной перевязки вертикальной арматуры можно использовать пруты диаметром 8-10 мм, соединяя отдельные элементы вязальной проволокой.

Армирующая конструкция представляет собой пространственный параллелепипед, который устанавливается внутри опалубки на нижнюю опорную подушку из бетона. В верхней части арматура должна выступать на 10-15 см для с возможностью ее будущей увязки с армирующим поясом ростверка.

схема армирования столбчатого фундамента Схема армирования. чертеж армирования столбчатого фундамента Чертеж армирования.

Установка опалубки

Самый простой и распространенный материал для установки опалубки в частном строительстве — это деревянные доски толщиной до 40 мм, сбитые в щиты при помощи гвоздей. Так же можно использовать плиты ДСП, листовой металл, водоупорную ламинированную фанеру. Для того, чтобы избежать возможного прогиба опалубочных щитов, рекомендуется устанавливать дополнительные распорки между стенкой ямы и щитом.

Отличным вариантом является использование мелкощитовой штатной опалубки на металлических рамах. Подобную опалубочную оснастку сегодня несложно взять напрокат. Ее сборка осуществляется при помощи специального инвентаря и обеспечивает самую высокую прочность и надежность конструкции при бетонных работах.

опалубка армирующего каркаса Опалубка армирующего каркаса. схема опалубки армирующего каркаса Строение опалубки.

Для сборки опалубки не рекомендуется применять сухие доски, так как древесина в этом случае будет активно впитывать влагу и приведет к преждевременному высыханию бетона и снижению его качества. Допустимая минимальная влажность дерева не должна быть менее 25%. Хорошему удержанию влаги может способствовать применение ламинированных материалов или полиэтиленовых пленок.

Заливка бетона

После установки арматуры и опалубки можно приступать к заливке бетонной смеси. При больших объемах работ рекомендуется заказать доставку бетона заводского изготовления. Это значительно уменьшит общее количество работ и обеспечит более высокое качество бетона.

На вопрос о том, можно ли заливать столбовой фундамент частями, следует ответить, что это не запрещено, но не рекомендуется, чтобы схватывание монолитной конструкции происходило одновременно.

В случае приготовлении бетонной смеси своими руками, объемное соотношение цемента, песка и щебня следует принимать как 1:2,5:4. Для придания пластичности материалу в бетон можно добавить пластификатор или жидкое моющее средство.

Уплотнение бетона можно производить с использованием погружного вибратора, штыкованием или постукиванием по поверхности опалубки, если ее прочность это позволяет.

Гидроизоляция столбовых опор

Через 96 часов после бетонирования, опалубку необходимо снять и выполнить гидроизоляционные работы для защиты фундаментных опор от неблагоприятного воздействия влаги. Для этого поверхность столбов и опорных подушек необходимо загрунтовать битумным праймером, а после этого покрыть горячим битумом не менее чем за 2 раза. Грунтовку и битум следует наносить на всю поверхность столбов до верха.

гидроизоляция из рулонных материаловГидроизоляция из рулонных материалов.

Монтаж ростверка

Устройство ростверка, как и колонн, требует монтажа опалубки и продольного армирующего каркаса. Для изготовления опалубки применяются те же материалы, что и в случае возведения столбов. Арматура должна иметь продольные стержневые струны из стальной арматуры диаметром 12 мм, которые должны быть перевязаны с арматурой столбов.

бетонирование ростверка Бетонирование ростверка с помощью коробчатой опалубки из плит ОСП. опалубка и армирование ростверка Опалубка и армирование ростверка. ростверк из бруса Ростверк из деревянного бруса. ростверк из железобетонной перемычки Ростверк из железобетонной перемычки.

Заливка бетона производится сразу по всему объему ростверка и обязательно уплотняется с целью удаления воздушных пузырьков из бетонного монолита. После схватывания бетона производятся гидроизоляционные работы для защиты конструкции.

схема фундамента с ростверкомЧертеж фундамента с ростверком.

Обратная засыпка

Приямки для установки опорных столбов после окончания работ должны быть засыпаны песком или щебеночно-песчаной смесью с послойным трамбованием. Для лучшей осадки насыпного грунта каждый насыпаемый слой рекомендуется пролить водой. Трамбовать в этом случае будет труднее, но качество уплотнения повысится.

В заключение

Возведение стен можно начинать не ранее, чем через 4-5 дней, но будет лучше, если готовый фундамент будет выдержан до начала на протяжении 4-5 недель. Это время может показать возможные просадки конструкций и их поведение под собственным весом.

Во время выполнения работ очень важно соблюдение строительной технологии и применение качественных материалов для армирования и приготовления бетона. Так же особо важным моментов является нанесение и закрепление гидроизоляции. Поэтому не следует забывать об обязательном грунтовании поверхности глубоко проникающим битумным праймером за 2-3 раза.

Столбчатый фундамент своими руками пошаговая инструкция

В семействе точечно-опорных фундаментов столбчатая конструкция выглядит белой вороной. В отличие от свайно- винтовых схем или вариантов на буронабивных сваях,столбчатый фундамент не может обеспечить устойчивость постройки на склоне или на дряхлом торфяном грунте. Устанавливать на болоте или пучинистом основании столбчатые конструкции не пытаются даже самые отчаянные головы самодеятельного домостроения.

Как установить столбчатый фундамент

Но на самом деле, столбчатый вариант отличается двумя замечательными особенностями. Постройка столбчатого фундамента своими руками доступна даже начинающим в строительстве, а стоимость примерно вдвое ниже сметы на малозаглубленную ленту. Если у вас возникла необходимость соорудить избушку на песчаном участке, около соснового леса или на твердых известковых грунтах, проще всего решить проблему обустройства фундамента одним из перечисленных способов:

  • Пробить скважины и установить под столбчатый фундамент стандартные сваи, набивные асбестовые трубы или литые бетонные бордюрные камни. При соблюдении технологии укладки и обвязки такой столбчатый фундамент прослужит не один десяток лет;
  • Установить на отсыпанной из гравия подушке обычные бетонные блоки, лучше фундаментные, но можно и обычные самодельные блоки 200х200х400 мм;
  • Сложить столбчатые опоры из кирпичной кладки;
  • Залить колонны столбчатого фундамента из бетона, армированного стальным горячекатаным прутом.

Из приведенного списка первые два варианта потребуют использования строительной техники и подъемно-транспортного оборудования, для кирпичной схемы нужен навык каменщика. Последний способ из перечисленного списка требует только времени и небольшого терпения в работе своими руками и соблюдения рекомендаций практического руководства.

Важно! Литой столбчатый фундамент можно смело назвать универсальным, при наличии на участке дренажа и водоотведения его можно поставить даже на небольших уклонах без необходимости работ грейдером по выравниванию горизонта на плане участка.

По сути, столбчатый фундамент — это наилучший вариант основы для постройки своими руками небольшой летней кухни, беседки или баньки на загородном участке. Для больших и тяжелых зданий столбчатый фундамент слаб и опасен.

Как сделать столбчатый фундамент своими руками быстро и просто

Отливка бетонных столбчатых конструкций потребует продолжительной и довольно грязной работы с замесом цементного раствора, установкой и укреплением столбовой опалубки, выравниванием и зачисткой рабочих поверхностей. Можно пойти более простым путем и купить готовые блоки длиной по 40 см и сечением 20х20 см. Лучше всего подойдут пенобетонный блок марки конструкционный D1200 или тяжелые керамзитобетонные марки.

Для более тяжелых вариантов домика можно изготовить гранитные блоки. Для этого блоки отливают на ручном станке для прессовки шлакоблока с наполнителем из тяжелой скальной породы. Такой блок сможет выдержать нагрузку в 300-400 кг, что соответствует весу стен брусового дома. Если у вас есть опыт работы своими руками с укладкой камня на цементном растворе, то построить 6-8 столбчатых опор можно за половину рабочей смены.

Кроме стандартных прямоугольных блоков, на станке отливают пустотелые массивные блоки в виде усеченной пирамиды с армирующим каркасом. В верхнее основание пирамидальной столбчатой опоры закладывается штифт или резьбовая шпилька, позволяющая обвязать установленные столбы деревянным брусом или стальным профилем. Достаточно утрамбовать и отсыпать горизонтальную площадку, чтобы установить по натянутым шнурам готовое фундаментное поле из столбчатых опор.

Столбчатый фундамент своими руками пошаговая инструкция

Отливать фундаментные опоры из цемента не сложнее, чем работать с малозаглубленной лентой, но при этом объем бетонных и земляных работ в три раза меньше. Больше всего времени уходит на первую столбчатую опору, сделанную своими руками. Из практики получается, что на следующие две столбчатые опоры уходит времени столько же, сколько на одну предыдущую. Вся технология по обустройству столбчатого фундамента сводится к пяти простым операциям:

  • Подготовка подушки и котлована на месте разметки столбчатой опоры;
  • Сборка опалубки, которую предстоит заливать бетоном;
  • Установка арматуры в опалубку и заливка формы бетоном;
  • Сборка и обвязка фундамента.

Совет! Для изготовления фундаментного поля потребуется не менее трех дней и трех-четырех комплектов разъемной формы опалубки. Если исходить из расчета, что для одной столбчатой опоры потребуется трое суток для выдержки бетона, то за неделю можно изготовить своими руками столбчатый фундамент из 8 опор.

Оптимальный вариант обустройства подошвы столбчатого блока

Наиболее серьезной проблемой столбчатых фундаментов является не слабая несущая способность опор, а их склонность к опрокидыванию при усилении боковой составляющей нагрузки. Сильный ветер и неравномерная просадка фундамента, когда одни опоры погружаются в грунт, а другие отрываются балками от подушки, приводит к крену и опрокидыванию столбов фундамента, как на фото.

Поэтому при подготовке подушки под столбчатый фундамент необходимо обращать внимание на наличие усиления в виде подсыпки из гравия, грунта. Для столбчатых опор, устанавливаемых на поверхности или на незначительном углублении, рекомендуется выполнять усиление основания путем расширения пятна опоры или применять грибковые виды столбов. В последнем случае конструкция фундамента может изготавливаться в виде двух независимых элементов: в виде круглой бетонированной площадки, заглубленной в грунт на 10-15 см, и вертикальной опоры круглого или прямоугольного сечения, связанного с площадкой одним арматурным каркасом.

В любом случае, для установки опор столбчатого фундамента потребуется отрыть котлован на глубину погружения плюс 20 см песчано-гравийной подушки и 20-25 см слоя крупного бутового или щебневого материала. Отсыпочная масса укладывается на дно котлована слоями не более 10 см, с утрамбовкой каждого слоя ручным или электрическим инструментом.

Понятно, что для изготовления опор чаще всего используются абсолютно одинаковые по размеру короба опалубки. Это позволяет получить одинаковые по высоте опоры столбчатого фундамента, но только при одном условии – если во всех ямах щебеночная подушка имеет одинаковую высоту. Поэтому правильным будет поступить следующим образом:

  1. Отрыть необходимое количество мини-котлованов под опоры фундамента, обрезать и выровнять стенки так, чтобы земля и плодородный слой не попали на гравийную подушку;
  2. Забить в центр донной части котлована будущей колонны прут арматуры,выровнять его по натянутым разметочным шнурам фундамента;
  3. Отсыпать гравийно-песчаную смесь подушки с трамбовкой массы. Уплотнение подушки необходимо выполнять с максимальной осторожностью, главное — не допустить смещения или отклонения центровочного прутка. Высоту подушки постоянно проверяем по расстоянию от шнура до плоскости отсыпки по забитому куску арматуры.

Установка опалубки и армирующего каркаса

Для получения однородной бездефектной отливки из бетона потребуется изготовить разборную многоразовую опалубку коробчатой или трубчатой конструкции. Внутренняя поверхность такого короба обклеивается полиэтиленовой пленкой, либо используются материалы с ламинированной поверхностью. Таким образом, получается опора с гладкими и ровными стенками. Кроме того, внутреннее покрытие опалубки существенно уменьшает набухание деревянной конструкции и способствует сохранению первоначальной формы столбов фундамента.

Перед установкой опалубки рекомендуется натянуть размерные шнуры, по которым можно с минимальной погрешностью выровнять и зафиксировать деревянный каркас формы. Кроме горизонтальных подпоров стен, потребуется установить дополнительные фиксирующие клинья, препятствующие всплыванию опалубки под воздействием давления бетона на нижнюю часть деревянной формы.

На следующем этапе внутрь деревянной формы устанавливается армирующий каркас, сваренный из 4 или 6 прутьев диаметром 8-10 мм, фото. Как и опалубку, арматуру выравнивают внутри формы и фиксируют в вертикальном положении, после чего можно переходить к заливке бетонной смеси внутрь опоры.

Выравнивание и заливка бетона

Наполнение опалубки бетоном необходимо выполнять максимально осторожно, чтобы не допустить смещения установленных элементов опоры. Длинномерные колонны фундамента заливаются несколькими порциями, с «пробивкой» каждого слоя внутри опоры вибратором или ручной трамбовкой в течение 10-15 минут. Всего на заполнение одной формы опоры потребуется 35-40 минут. В бетонную поверхность верхней части столба заделывается 2-4 шпильки, позволяющие в дальнейшем закрепить обвязочный брус на бетонной поверхности опоры. Залитую опалубку накрывают полиэтиленовым пакетом, чтобы уменьшить потери влаги и предотвратить размывание бетона фундамента дождевой водой.

Важно! Если вы сделали коробок опалубки высоким, но недостаточно жестким и прочным, особенно в центральной или донной части, в этом случае возможно возникновение ситуации, когда бетонная масса задавливает и расширяет нижнюю часть формы фундамента.

В результате получается не прямоугольная форма опоры, а бочкообразная. Все бы ничего, но объем формы при этом увеличивается, и уровень бетона падает, а значит, высота столба фундамента уменьшится. Поэтому форму опалубки приходится заливать на несколько миллиметров выше расчетной. Примерно через пару часов поверхность можно присыпать влажным песочком, чтобы уменьшить растрескивание и усадку колонн фундамента.

После схватывания бетонной массы опалубка разбирается и удаляется, после чего ту часть поверхности опоры, которая будет находиться под слоем грунта, необходимо обработать гидроизоляционной битумной обмазкой. Через 7-8 часов пространство вокруг столбчатой основы можно засыпать слоями смесью гравия, керамзита и песка.

Заключение

Как бы вы не старались, идеально ровной и горизонтальной верхней поверхности у столбчатой основы не бывает. Примерно через пару суток, пока бетон не расчетной прочности, плоскость каждой опоры необходимо подрезать болгаркой или шлифмашинкой по горизонту и высоте. Перед началом обвязки опоры столбчатого фундамента обработать мастикой и уложить рулонную гидроизоляцию. Далее можно укладывать деревянный брус и вязать его с опорами столбчатого фундамента, но возведение стен и дальнейшее строительство разрешается не ранее, чем через месяц.
