Фундамент для дома с подвалом из фбс: Подвал из блоков ФБС: минусы, как построить погреб – Фундамент из блоков ФБС: пошаговая инструкция с видео

Фундамент под дом из пеноблоков с подвалом

Строительство любого сооружения начинается с обустройства фундамента. Именно от его качества зависят прочность и надежность будущего строения. В данном случае хотелось бы рассказать про фундамент под дом из пеноблоков с подвалом. Какие этапы были пройдены и что было сделано.

Разработка котлована под фундамент
Для этого нам понадобятся экскаватор и самосвал для вывоза излишнего грунта. Такого рода спецтехнику предлагает холдинговая компания «Долина». Кроме того, у нее вы сможете заказать ремонт спецтехники и приобрести необходимые запчасти.

Грунт надо вывозить не полностью, а лишь 2/3. Оставшаяся треть нам еще пригодится. Рытье котлована под фундамент для дома с подвалом выполняется, исходя из проектного размера дома, добавив примерно по полтора метра по краям, чтобы впоследствии можно было спокойно гидроизолировать полученное сооружение.
При этом, неплохо знать какой именно грунт находится на глубине приблизительно 2.2 метра от уровня поверхности земли на Вашем земельном участке, а также — глубину промерзания земли в вашей местности. У нас под землей был песок, а глубина промерзания составляла 1.6 метра.

Далее, надо подготовить строительную площадку — убрать всякие лишние объекты из предполагаемой зоны действий экскаватора и самосвала так, чтобы, когда они прибудут на стройплощадку, не случилось задержек с началом работ. Также предупредите соседей, чтобы они не волновались, когда увидят столь грозную технику на Вашем участке.
Итак, экскаватор прибыл, самосвал подъехал. Рытье котлована под фундамент для дома из пеноблоков перешло в самую активную фазу. В первую очередь надо обратить внимание, что экскаватор должен начать свою работу так, чтобы самосвалу было удобно подъезжать даже в конце работы, чтобы забрать свой груз. При этом надо понимать, что опытный водитель самосвала грунт не сгружает куда попало, а реализует его нуждающимся гражданам, которые забыли оставить себе ту самую упомянутую выше 1/3, ну, или еще куда-нибудь. В общем, грунт — тоже товар.При этом, с экскаваторщиком и водителем надо договориться, чтобы они постарались успеть закончить свое дело в течение одного дня, ну, или, если объем большой, — то за два дня. И оплачивать лучше не почасовую работу, а сдельщину — вы мне котлован, я вам — денежку. А то дождь, по обыкновению, может начаться в самый разгар работы. А что дальше и так понятно. Обычно у таких бригад существуют расценки за кубометр грунта, но Вы же берете оптом и надо торговаться, фиксируя цену сразу.
В итоге Вы должны получить искомый котлован с более или менее ровным дном, глубиною примерно 2.2 — 2.3 метра. В случае, если на дне котлована у Вас не песок, то следует сделать песчаную подушку приблизительно 20 сантиметров. Она необходима для укладки блоков ФБС, из которых будет выполнен фундамент под дом из пеноблоков с подвалом.

Закупка стройматериалов и укладка блоков ФБС

Выше мы рассказали как вырыть котлован для строительства фундамента и уже упомянули некоторое количество песка, который надо высыпать на дно котлована сразу после завершения работы экскаватора. Сразу — это для того, чтобы не пришлось искать другой самосвал, поскольку при рытье котлована самосвал у Вас уже работает. В нашем случае песка мы не закупали, его впору было продавать самим, поскольку в котловане у нас был огромный запас этого природного ресурса. Песок также пригодится и при укладке в дальнейшем блоков ФБС, плит перекрытия и кирпичей.
Как стало понятно, возводиться будет фундамент под дом из блоков ФБС 120х60х40. Габариты будущего здания составляют 6х9 метров, а основной стройматериал для стен — пеноблоки. Итого, для обустройства фундамента понадобятся:

В первую очередь — сами блоки ФБС, их нам понадобилось 98 штук.
Второе — цемент, приобрели 20 мешков.
Третье — красный рабочий кирпич — 2000 штук.
Четвертое — плиты перекрытия.
Пятое — бетон. Мы заказали сразу три миксера по 4 кубометра каждый, поскольку предстояло залить крыльцо, основание для пристройки и не закрытые плитами промежутки в полу, а кроме того заодно и пол подвала забетонировать, чтобы потом не возвращаться к этому вопросу.
Для заливки всех этих конструкций мы закупили 24 погонных метра швеллера 220 мм, 12 погонных метров уголка 60х60, 100 м арматуры 16 мм, ну, и рулон проволоки для скрепления арматуры в местах заливки.
Также взяли в аренду сварочный аппарат, а вот опалубку брать не стали, не рационально было ее возить, решили сделать ее из подручных материалов, купив еще в придачу 2 кубометра шестиметровых досок 40 мм и, естественно, гвоздей и садовой пленки.
Чтобы построить фундамент дома из блоков ФБС также потребуется привлечение спецтехники. В первую очередь — это кран. С ним тоже лучше договориться заранее. Из опыта известно, что в первый день он будет класть блоки, во второй — плиты. В промежутке — рабочие варят арматуру, сооружают опалубку под заливку. После чего следует заказывать миксер, который в три приема по 4 кубометра зальет с помощью рабочих все промежутки в плитах и прочие конструктивные элементы.
В укладке блоков ФБС самое главное разметить стены и рассчитать порядок их укладки в шахматном порядке, чтобы их ряды пересекались наподобие кирпичной кладки. Используем в работе гибкий и строительный уровни. Блоки ФБС укладываются на раствор. Также не стоит забывать про вентиляционные отверстия подвала или световые окошки. Плиты перекрытия, заливка промежутков бетоном и обводка кирпичом

Плиты перекрытия лучше заказать заранее, поскольку на заводах железобетонных изделий (ЖБИ) не всегда на складе хранится весь ассортимент и доставляют их обычно в течение недели. Плиты по размеру надо заказывать так, чтобы при укладке их на стены из блоков ФБС оставался зазор сантиметров 15-20, чтобы впоследствии не создать т.н. мостик холода, а пол первого этажа, он же — потолок подвала, не был холодным. Эти зазоры мы чуть позже закроем кирпичом.

Не надо перекрывать плитами весь подвал, а то потом придется долбить их. А это очень плохо, поскольку нарушается нежная структура бетонной плиты, что чревато ее преждевременным разрушением. Не стоит забывать, что в подвал будет вход из дома, а соответственно, и лестница с первого этажа вниз. В тех местах, которые не будут закрыты плитами делаем армированную заливку. Не забудьте оставить отверстия для труб отопления, канализации, газовых и электрических коммуникаций.
Фундамент под дом из пеноблоков – это основополагающий элемент надежности и прочности будущего строения! Поэтому главное в заливке — прочно сваренная арматура и очень прочно сколоченная опалубка — ей предстоит выдержать огромную нагрузку от жидкого бетона, который миксер будет нещадно на нее выгружать. Чтобы бетон не вытекал в имеющиеся в опалубке щели, используем садовую пленку в качестве гидроизоляции. Ей же накрываем на два-три дня сами забетонированные участки, чтобы они не иссохли на солнце и не потрескались впоследствии.
Таким образом, трое опытных рабочих, кран, экскаватор и самосвал при наличии соответствующего материального обеспечения справляются с задачей по строительству фундамента с подвалом для загородного дома в течение примерно десяти рабочих дней. В результате получаем фундамент под дом с подвалом, который представляет собой железобетонный бункер весьма приличного вида. И через некоторое время начнем строить на нем стены из пеноблоков. Но это уже другая история.

7,527 просмотров всего, 3 просмотров сегодня

Монтаж фундаментных блоков | Фундамент для Дома

Монтаж фундаментных блоков - делаем подвал из ФБС 1

Чтобы ваш дом, офис, промышленный объект твердо и уверенно стояли на земле, нужно провести качественный монтаж фундамента. Монтаж блоков ФБС, технологическая карта его проведения обеспечат высокий уровень проведения рассматриваемых работ.

Группы железобетонных (жб) изделий

Все жб блоки для фундамента формируют три основные группы:

  • Подушки фундаментные.
  • Сплошные (полнотелые) жб блоки;
  • Пустотелые бетонные блоки

При установке основания под постройку из монолитного железобетона или кирпича, других тяжелых материалов используются только подушки или полнотелые.

В свою очередь малоэтажное или частное строительство допускает использование пустотелых бетонных блоков для фундамента.

Монтаж фундаментных блоков - делаем подвал из ФБС 2

Монтаж фундаментальных блоков — перечень достоинств и недостатков

Преимущества:

  1. Строительство в короткие строки. Фундамент из блоков представляет собой раскроенную на части монолитную подошву, которую легко можно сложить в необходимую форму.
  2. Универсальность, которая проявляется в возможности собирать основания практически любых сложностей. Материал используется при обустройстве многоэтажных зданий, небольших домов, подвалов.
  3. Надежность изделия. Обеспечивается это благодаря производству на заводах с автоматизированным контролем всех этапов изготовления материала. Специально для каждого вида ассортимента производится расчет рецепта раствора, густоты арматурной сетки.
  4. Специальные добавки в элементах позволяют использовать изделия для укладки в «ледяных» и кислых грунтах.
  5. Оснащение фундаментных блоков специальными петлями, что облегчает процесс укладки блоков в яму, а монтажные пазы обеспечат плотную стыковку.

Монтаж фундаментных блоков имеет и свои минусы:

  1. Необходимость гидрозащиты в два слоя после проведения укладки.
  2. Дороговизна. Такой фундамент будет стоить на 35-40% больше, чем монолитный.
  3. Необходимость утепления швов кладки от заморозков, так как температурные перепады и влажность оказывают негативное влияние на раствор.
  4. Монтаж большей части бетонных блоков не возможен без использования подъемной техники.

Монтаж фундаментных блоков - делаем подвал из ФБС 3

Монтаж блоков ФБС

Проводить монтаж фундаментных блоков подвальных, цокольных помещений в теплое время года – правильное решение, в идеале – летом.

При применении сборных железобетонных конструкций нужно придерживаться ряда правил:

  • обустройство такого вида основания можно производить исключительно на непучинистой и сухой почве при абсолютном отсутствии на ней влаги или снега;
  • необходимо выровнять почву под укладку фундаментных блоков, а почва должна быть снабжена песчаной или гравийной подушкой, толщина которой составляет 30 сантиметров;
  • особенное место занимает перевязка фундаментных блоков в участках состыковок внутренних, внешних стен;
  • при установке исключается совпадение швов предыдущих и последующих рядов блоков;
  • в случаях невозможности провести перевязку фундаментных блоков из-за технологий строительства для перевязки, чтобы укрепить основания, используются арматурные сетки;
  • снабжение гидроизоляцией;
  • верхняя плоскость стен и оснований покрывается выравнивающей цементной стяжкой.

Монтаж фундаментных блоков - делаем подвал из ФБС 4

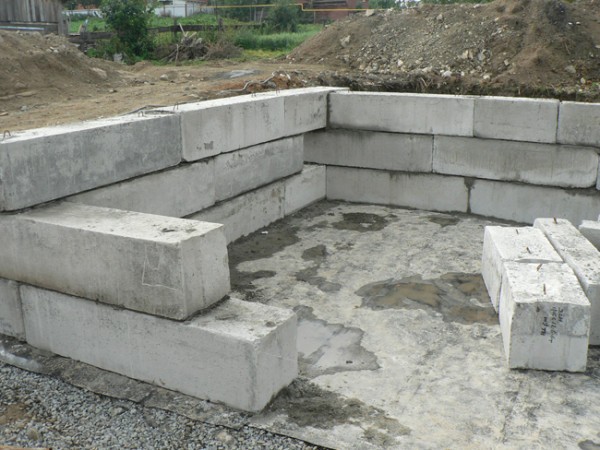

Подвал из ФБС

Далее следует подробно описать два наиболее распространенных варианта монтажа блоков ФБС.

  1. Первый вариант оставит пол подвала из блоков ФБС, «независимым», так как его можно заливать после монтажа фундамента. До начала работ сооружается котлован, в нижней части которого устанавливается песчаная подушка. Монтаж фундаментных блоков производится на раствор из цемента в разбежку, как и при кирпичной кладке, в 4-5 рядов ввысь. При этом необходимой процедурой является перевязка фундаментных блоков, а именно внутренних, внешних стен. Пол подвала можно заливать только после монтировки стен подвала из блоков ФБС. Другими словами, заливке подвергается весь пол между блоками как при обычной стяжке, или в виде армированной бетонной плиты. Минус этого варианта состоит в том, что возможны в дальнейшем подвижки плиты, так как нагрузку конструкции принимают на себя только блоки или фундаментные подушки, но не плита внутри подвала. Поэтому для последней в отличие от фундаментных блоков не характерна большая просадка.
  2. Подвал из блоков ФБС в основании с монолитной плитой. По всей площади разработанного котлована монтируют песчаную подушку. Чтобы избежать непредвиденной просадки песок поливают водой, после чего он подвергается тщательной утрамбовке виброплитой.

Следующий этап охватывает действия по изготовлению арматурного каркаса по всей площади котлована. При отливании плиты применяются бетоны марок м200, м250, м300. После чего на плиту устанавливаются внутренние, внешние стены цокольного, подвального помещения. Преимущества данного решения заключаются в следующем:

  • Целостность конструкции основания.
  • Равномерность просадки фундамента и строения, исключая перекосы.
  • Увеличивается площадь нагрузки опоры, благодаря чему возрастают и несущие показатели фундамента.

Поэтому решение провести монтаж блоков ФБС с использованием плиты в основании подвала, является более чем аргументированным.

Особое внимание следует уделить гидроизоляции пола фундамента и стен.

Фундамент под блоки – это начало всех начал, поэтому проведение этого этапа на высоком уровне гарантирует вам и дальнейшие успехи в этой сфере.

Монтаж фундаментных блоков - делаем подвал из ФБС 5

Ленточный фундамент из бетонных блоков ФБС

В строительстве очень распространена конструкция сборного ленточного фундамента из блоков марки ФБС.


Содержание:

Конструкция фундамента из блоков ФБС раньше применялась повсеместно при строительстве многоэтажных жилых домов. Удобно,быстро. Поэтому и отрасль по изготовлению таких блоков в Советские времена очень быстро заняла свою нишу.

При строительстве многоэтажных домов на строительной площадке обязательно применялась строительная техника и строительные краны на период строительства объекта закреплялись за данной строительной площадкой.  В отличии от современной организации строительства,сейчас  строительной техникой обладают не все подрядные организации и зачастую необходимые строительные машины берутся в аренду с почасовой оплатой.

Почему вопрос о стоимости  строительных машин стоит так остро при  строительстве фундамента из блоков? Потому что блоки ФБС,хотя и имеют несколько типоразмеров,но все они требуют использования техники  при их монтаже. А стоимость аренды крана за час работы не маленькая.

Бетонные блоки для фундамента

Бетонные блоки для фундамента марки ФБС почему-то всегда называют бетонными,хотя при их изготовлении применяется небольшое армирование.

Аббревиатура ФБС расшифровываются,как фундаментные блоки стеновые. Они предназначены для стен подвалов,потому что зачастую такой фундамент закладывают на глубину промерзания грунта или сразу с целью строительства подвала под зданием. Поэтому стены из блоков ФБС являются по совместительству и фундаментом и стенами подвала жилого дома или здания любого другого назначения.

Размеры бетонных блоков для фундамента

марка и размеры бетонных блоков ФБС

Строительная промышленность выпускает достаточно обширный сортамент блоков ФБС по толщине и по размерам.

По толщине фундаментные блоки выбираются в зависимости от толщины стены стен здания.Допускается применение толщины блоков меньше,чем толщина стены,но не намного. Если сомневаетесь,то лучше выбрать шире,чем уже. Например, толщина будущих кирпичных стен дома будет 640мм,а блоки монтируются толщиной 600м. На 20мм с каждой стороны блока кирпичная кладка будет нависать.

А по типоразмеру при монтаже применяются вся номенклатура,потому что их укладка должна производится с перевязкой швов,а также в зависимости от размера фундамента.

Например, размер фундамента 9 м, значит в один ряд уместятся следующие блоки:

  • ФБС24-6-6- 3шт
  • ФБС12-6-6-1шт
  • оставшиеся  600мм сделать монолиную вставку
  • или есть другой вариант: вместо ФБС 12-6-6 взять ФБС9-6-6 2шт,тогда не нужно будет делать замоноличивание.

Таким образом ,обычно и рассчитывается количество и типоразмеры ФБС,в зависимости от размера фундамента и ширины стены.

Применение блоков ФБС в строительстве достаточное обширное:

  1. ленточные фундаменты многоэтажных зданий
  2. ленточные фундаменты малоэтажных домов с подвалом
  3. ленточные фундаменты под баню или гараж
  4. теплофикационные камеры при строительстве теплотрасс
  5. надземные одиночные фундаменты для прокладки надземных теплотрасс

Фундамент ленточный из блоков

Фундамент ленточный из блоков в частном строительстве устраивается:

  1. для малоэтажного дома с капитальными стенами(кирпич,газоблок)  с заложением подошвы фундамента на глубину промерзания грунтов
  2. для малоэтажного деревянного дома или бани с подвалом или без подвала с заложением подошвы фундамента на глубину промерзания грунтов
  3. для любого одноэтажного строения(дома,бани,гаража) без подвала,как мелкозаглубленный фундамент

При строительстве любой конструкции фундамента необходимо отталкиваться от грунтов.

Фундамент ленточный из блоков ФБС можно сделать при любом виде грунтов,только необходимо будет применить соответствующие конструктивные мероприятия в зависимости от вида грунта и уровня грунтовых вод.

Например, вы хотите построить деревянный дом с баней,да еще с подвалом. Это достаточно большое сооружение.

Если у вас песчаные или скальные(с щебнем,гравием) грунты и уровень грунтовых вод ниже отметки  -3м ,то без проблем,конструкция ленточного фундамента из блоков-это ваше наиболее оптимальное решение.

Данные грунты -не пучинистые,то при таких грунтовых условиях возможно устройство  полноценного подвального помещения  из блоков ФБС, которое  всегда будет сухим.

Если у вас глинистые  или суглинистые грунты и с высоким уровнем грунтовых вод,например,на отметке 1м ниже уровня земли ,то вам нужно очень хорошо подумать,прежде,чем делать фундаменты из ФБС,так как в подвале придется делать гидроизоляцию от просачивания грунтовых вод. А глинистые грунты являются пучинистыми и поэтому придется делать:

  1. монолитные пояса по подошве фундамента и по верху фундамента,чтобы укрепить расположенную в середине между монолитными поясами кладка из ФБС.
  2. все пазухи фундамента по периметру здания засыпать среднезернистым песком,который является непучинистым грунтом
  3. боковую поверхность фундамента,соприкасающуюся с грунтом обмазать битумом,тем самым уменьшив боковые силы выпучивания
  4. в современном строительстве применяется еще такое конструктивное решение,как уменьшение промерзание грунта за счет устройства по периметру сооружения утепленной  отмостки

Все эти мероприятия требуют вложения денег,поэтому,есть смысл подумать о необходимости строительства подвала при наличии пучинистых грунтов и высокого уровня грунтовых вод,потому что для таких грунтов есть другая конструкция фундамента,которая может вас вполне устроить: свайный фундамент с ростверком.

Фундамент для бани из блоков

Фундамент для бани из блоков ФБС при песчаных грунтах и низком уровне грунтовых вод вполне приемлемый вариант. Даже,если у вас не дом с баней,а просто небольшая баня,без подвала.  Вы можете приобрести самые маленькие по размеру блоки длиной 900мм. Раньше выпускались доборные блоки шириной 600мм,но сейчас их не делают.Небольшие по размеру блоки можно уложить самостоятельно,без применения техники,стародавним способом: два бревна,веревки и мужские руки.

При наличии не пучинистого песчаного грунта можете смело делать даже мелкозаглубленный фундамент из блоков .Ничего ему не будет.

При наличии пучинистых грунтов также возможно устройство мелкозагрубленного фундамента под баню из одного ряда блоков,только необходимо сделать следующие мероприятия,уменьшающие силы морозного пучения,усиливающие конструкцию фундамента:

  • песчано-гравийная подущка толщиной 300мм
  • подготовка под блоки толщиной 100мм из монолитного бетона  с армированием
  • укладка бетонных блоков  на слой цементного раствора с заполнением вертикальных швов между блоками раствором
  • монолитный армированный пояс поверху ряда блоков высотой 100-200мм
  • обмазка боковых сторон битумом
  • засыпка пазух фундамента песком шириной 100-300мм
  • утепленная отмостка

Поскольку строительство бани на дачном участке многие производят самостроем и ,естественно,не знают какой у них грунт,то есть смысл подстраховаться и заложить лишнее армирование,чем потом усилять треснувший фундамент.

При пучинистых грунтах под деревянную баню все-же целесообразнее делать монолитный ленточный фундамент:
  1. Меньшая вероятность деформации под воздействием сил пучения грунта
  2. Большая конструктивная жесткость фундамента

Устройство фундаментов из блоков  ФБС

бетонные блоки ФБС кладут с перевязкой вертикальных швов

Для устройства фундаментов из блоков ФБС лучше всего нанять профессионалов,у которых есть строительная техника.

Технология устройства фундаментов из блоков ФБС следующая:

  1. выкапывание котлована на глубину промерзания грунта или на глубину высоты подвала с добавлением высоты конструкции пола подвала. Ширина котлована должна быть больше размеров фундамента настолько,чтобы можно было комфортно монтировать блоки.
  2. зачистка днища котлована или зачистка днища траншей под фундаментные блоки с выравниванием горизонтальности и измерением проектной отметки заложения подошвы фундамента.
  3. устройство подготовки под фундамент: песчаной или монолитной,в зависимости от типа грунта,его несущей способности и уровня грунтовых вод.
  4. укладка фундаментных плит(подушек ФЛ) под ФБС,которые увеличивают площадь основания фундамента.Их можно укладывать сплошной лентой или прерывистой,в зависимости от надземной нагрузки на фундамент.Для малоэтажного строительства фундаментные плиты можно заменить на монолитную плиту с армированием. Возможно для малоэтажного строительства устройство фундамента из блоков ФБС без устройства уширения подошвы,то есть без применения фундаментных плит. Все определяется расчетом и грунтовыми условиями.
  5. Монтаж фундаментных блоков ФБС согласно чертежам и схемам расположения с перевязкой вертикальных швов(по середине блоков).  Укладка блоков производится на цементный раствор с заполнением вертикальных швов.
  6. Устройство монолитных участков между блоками согласно чертежам  и закладка гильз для коммуникаций.
  7.  Устройство по горизонтальной поверхности блоков верхнего ряда оклеечной гидроизоляции из  рубероида
  8. Обмазка битумом за 2 раза всех боковых поверхностей фундамента,которые в дальнейшем будут засыпаться и соприкасаться с грунтом
  9. Обратная засыпка пазух фундамента местным грунтом или песком,в зависимости от пучинистости грунта и от проектных решений.

Как построить фундамент из блоков

Как построить фундамент под баню из блоков ФБС на вашем участке?

Если вам не нужен подвал,если у вас есть дармовые блоки ФБС, а грунт не сильно пучинистый, но он все-таки промерзает и весной взбухает,то можно сотворить под сруб бани не заглубленный фундамент.

Поскольку сруб все-таки конструкция достаточно жесткая по сравнению с кирпичной кладкой стен,под которую обязательно требуется ленточный фундамент.

Поскольку под сруб,в принципе,достаточно столбчатых фундаментов по углам сруба,а  устройство монолитного ленточного фундамента приходится делать из-за пучинистости грунта.

На  практике опробована конструкция под деревянную баню совсем не заглубленного фундамента. Раз фундамент не заглублен в грунт,то на него не действуют боковые силы морозного пучения. А подошвенные силы пучения можно нейтрализовать за счет устройства толстой песчано-гравийной подушки.

Выполняете строительство не заглубленного фундамента в следующей последовательности:

  1. выкопать траншею по размерам фундамента шириной на 200 мм больше подошвы ваших блоков ФБС на глубину 300-500мм в зависимости от силы пучения грунта. Ширину подушки можно сделать больше,если грунты совсем слабые,чтобы распределить нагрузку от подошвы блоков ФБС.
  2. заполнить траншею ПГС(песчано-гравийная смесь) на всю высоту до уровня земли
  3. уплотнить полученную подушку из ПГС
  4. монтировать блоки ФБС на подушку из ПГС на отметке уровня земли (не заглубляя блоки). С каждой стороны уложенного блока подушка из ПГС должна быть шире на 100мм.
  5. выполнить по поверхности блоков гидроизоляцию из рубероида

Как видите,при такой конструкции фундамента не надо засыпать пазухи песком и не нужно обмазывать битумом от сил морозного пучения. Уже можно исключить две операции. И все же,если вы сомневаетесь,то по верху можно сделать невысокий (100мм) монолитный армированный пояс.

В заключение: фундамент из блоков ФБС показан при строительстве подвала. Если подвала нет,то для бани или гаража при ровном рельефе наиболее подходит мелкозаглубленный монолитный фундамент,а при большом перепаде рельефа или очень слабых грунтах-однозначно выбирайте свайный фундамент.

Фундамент для дома с подвалом из фбс. Этапы выполнения работ

Фундамент для дома с подвалом из фбс. Этапы выполнения работ

Изначально готовится строительная площадка. Место под будущий фундамент для дома из фбс с подвалом расчищают от мусора и растений, проводят разметочные работы. Некоторые устанавливают бытовку для хранения инструментов и емкостей с водой, которая потребуется в больших количествах.

Земляные работы

После подготовки территории приступают к рытью котлована для укладки блоков. Его размеры примерно такие же, как для заливки монолитной основы.

Фундамент для дома с подвалом из фбс. Этапы выполнения работ

В весенний период на дне котлована может накапливаться вода, поэтому придется выждать некоторое время, пока она не сойдет самостоятельно. Некоторые предпочитают ускорить процесс, используя насос.

После осушки котлована необходимо:

  • провести проверку ровности и геометрических параметров угловых участков, подровнять стены после экскаваторного ковша;
  • залить подушку из бетонной смеси. Предварительно на дне ямы наносится известковая разметка, обозначающая параметры будущего объекта;
  • в местах расположения опорных стен устраивают траншеи, глубина которых составляет не менее 0.3 м;
  • траншейные стены укрепляются досками;
  • засыпается щебенка, устраивается армирующий каркас, заливается бетонная масса;
  • закончив работы, конструкцию оставляют на три недели, чтобы бетон затвердел.

Монтаж фбс

Установка блоков ведется от углов и стыковочных участков подвальных стен. Первый ряд выкладывается на цементный раствор. Хватит полуторасантиметрового слоя, так как потребуется монтировать и вертикальные швы. Данная схема похожа на кирпичную кладку, когда верхний камень располагают на поверхность двух, лежащих ниже.

Фундамент для дома с подвалом из фбс. Этапы выполнения работ 01

Опытные мастера советуют по угловым участкам выполнить перевязку в обязательном порядке. Кроме того, следует устроить гидроизоляционный слой, защитить стены подвала и горизонтальные швы от воздействия природных факторов.

Правильно подготовить фундамент с подвалом из фбс помогут маяки и монтажный шнур, с помощью которых задается нужное направление. Предельное отклонение – до полутора сантиметров на десять метров длины.

Предельное внимание уделяется плотности кладки и исключению образования пустотных участков и брешей, иначе фундаментная основа будет сильно ослаблена.

Гидроизоляция

Чтобы улучшить показатель прочности будущей фундаментной основы и защитить блоки фбс стен подвала, выполняют гидроизоляционную обработку. Для этого используют битумную мастику и гидрозол. Правильным решением будет устройство отмостки – бетонной полосы по всему периметру.

Важная особенность заключается в том, что защиту от влаги проводят не только изнутри, но и снаружи. С этой целью в полуметре от стен выкапывают канаву, засыпают ее послойно глиной и щебенкой, заливают бетонной смесью, в которую добавляют мелкофракционные наполнители.

Как только изоляционная защита окончательно высохнет, поверхность присыпают песком. Выполняется это двумя этапами, каждый слой трамбуется, чтобы не осталось пустотных участков.

Фундамент из блоков фбс в один ряд. Фундаментные блоки: типы, размеры, маркировка

В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:

При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.

Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.

Фундамент из блоков фбс в один ряд. Фундаментные блоки: типы, размеры, маркировка

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

Маркировка по ГОСТу

Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.

Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.

Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.

Далее, после цифр идет буквенное обозначение типа использованного бетона:

  • Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
  • П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
  • С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.

Например, ФБС 24.4.6 -Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.

Фундамент из блоков фбс в один ряд. Фундаментные блоки: типы, размеры, маркировка

Фундамент из блоков 40х20х20. Преимущества блочного основания

К плюсам бетонных блоков 20х20х40 относят:

  • Простую технологию кладки. Нет необходимости в опалубке, изделия с таким размером проще выровнять, ошибки практически исключены.
  • Меньшую зависимость от погодных условий: сборку фундамента из бетонных блоков желательно провести при плюсовой температуре, но нет необходимости в уплотнении раствора, подогреве при резком похолодании или постоянном увлажнении залитого монолита в жаркую погоду.
  • Повышенную прочность и долговечность основания.
  • Доступную стоимость блоков для фундамента, низкие затраты на монтаж.
  • Высокую точность геометрических форм, что в свою очередь сводит к минимуму расход кладочного раствора и упрощает процесс гидроизоляции и отделки.
  • Экологичность и соответствие санитарным нормам.

Следует учесть, что указанные достоинства проявляются лишь при приобретении фундаментных блоков высокого качества. Стеновые или пустотелые изделия подходят лишь для щитовых времянок, специалисты их покупать не советуют.

Фундамент из фбс для одноэтажного дома. Особенности блоков

Сборный ленточный фундамент из блоков ФБС для дома имеет ряд особенностей. Перед началом строительства необходимо учесть все преимущества и недостатки материала и подобрать наиболее прочный тип блоков.

Почему именно блочное основание?

Такое основание можно возвести за 5-6 дней, на укладку свайного или монолитного фундамента уходит несколько месяцев. К возведению стен приступают сразу после укладки цоколя: блоки ФБС не набирают прочность в отличие от монолитных плит. Дополнительные детали в процессе постройки не используют, монтаж опалубки и армирование проводить необязательно. Закладку блочного фундамента осуществляют самостоятельно, помощь опытных строителей не требуется.

Что представляют собой блоки ФБС

Основу цоколя составляют строительные фундаментные блоки. Это бетонные конструкции, изготовленные по специальной технологии. Материал, используемый в процессе, — прочный армированный бетон. Фундаментные блоки равномерно распределяют нагрузку по всей площади. Перед началом строительных работ нужно рассчитать примерный размер возводимого строения.

Стандартные характеристики для фундаментных блоков:
  • высота — не более 58 см;
  • ширина — 60, 50, 40 и 30 см;
  • длина — 238, 118 и 78 см.

В боковых частях блоков на заводе делают специальные отверстия, которые при строительстве заливают цементом.

Фундамент из фбс для одноэтажного дома. Особенности блоков

Положительные стороны

Блоки ФБС, используемые при строительстве фундамента, имеют ряд преимуществ в сравнении с другими материалами.

К ним относят:
  • звукоизоляцию;
  • теплопроводность;
  • отсутствие негативного воздействия внешних факторов;
  • простоту монтажа;
  • широкий ассортимент;
  • устойчивость к перепадам температур;
  • долгий срок эксплуатации;
  • высокую прочность и надежность;
  • небольшую стоимость (в сравнении с другими материалами).

Строительные работы производят независимо от типа грунта. Здания можно возводить в сейсмоопасных регионах.

Минусы блоков

Ленточный фундамент из ФБС имеет ряд недостатков. Укладка напоминает сборку конструктора, поэтому важно уделить внимание сцепке блоков друг с другом. Монолитная кладка образует ровную поверхность, поэтому конструкция не требует дополнительного укрепления в отличие от блочного фундамента.

При некачественном заливе цементного раствора между пластами образуются зазоры, сквозь которые проникает холодный воздух и влага. Чтобы дополнительно утеплить здание, в процессе строительства полости засыпают шлаком или керамзитом. Гидроизоляционные материалы, которыми обкладывают цоколь, предотвращают преждевременное разрушение фундамента.

Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника.

Фундамент из фбс для одноэтажного дома. Особенности блоков

Типы оснований

Перед началом строительства необходимо определиться с типом основания.

Выделяют несколько основных видов:
  1. Свайный. Подходит для строительства конструкций (бань, гаражей) на почвах с повышенным уровнем кислотности и грунтовыми водами (глубокое залегание).
  2. Линейный. На линейном фундаменте строят одно- или двухэтажные жилые дома.
Фундаментно-строительные блоки (по конструкции) бывают:
  1. Пустыми. Низкопрочный материал, используется для строительства заборов. Малый вес обеспечивает пустота внутри блока.
  2. Монолитными. Армированная конструкция из бетона снабжена пазами, ее используют для монтажа систем коммуникации.
  3. Сплошными. Блоки соединены друг с другом заранее, образуя квадрат. Чтобы повысить прочность, конструкцию дополнительно армируют.

Подборка блоков по размеру позволяет заранее просчитать параметры возводимой конструкции и составить смету.

Фундамент из фбс для одноэтажного дома. Особенности блоков

Как подобрать размеры блоков

При покупке ФБС необходимо придерживаться следующих рекомендаций:

  1. Производитель. Качество материала напрямую зависит от изготовителя. Приобретать нужно ФБС, сделанные на заводе. Плиты, изготовленные кустарным методом, имеют меньшие марки на сжатие. Перед покупкой нужно изучить отзывы о том или ином материале.
  2. Точность геометрии. ФБС с точной геометрией быстрее и проще укладывать. Многое зависит от технологии изготовления плит. Если бетон заливают в специальные формы, то блок получается ровным. При применении технологии немедленной распалубки плиты будут иметь трапециевидное сечение. Они обеспечивают большую площадь опоры, поэтому материал такого типа используют при строительстве зданий в сейсмоопасных районах.
  3. Места коммуникации. Они определяются заранее. Чтобы не бурить отверстия в цельных плитах, нужно приобрести специальные ФБС.

Для строительства жилых домов предпочтительнее использовать плиты длиной в 238 см. Применение таких ФБС сократит количество вертикально расположенных швов.

Источник: https://360doma.ru/stati/fundament-dlya-doma-s-podvalom-iz-blokov-fbs-preimushchestva-i-nedostatki-fbs

Фундамент из блоков фбс расчет. Особенности расчета блочного фундамента

Типов несущих конструкций зданий существует более десятка. Особое место среди них занимает фундамент из блоков ФБС – технологии для его сооружения максимально механизированы. Благодаря минимуму ручного труда такой способ обеспечивает высокую точность и скорость выполнения работы:

  • — котлован подготавливают с помощью экскаватора;
  • — для планировки используют отвал бульдозера;
  • — блоки ФБС укладывают автокраном.

Однако преимуществ механизации легко лишиться: достаточно допустить ошибку в вычислениях – и монтаж придется доделывать «потом». При этом вы будете вынуждены дважды арендовать кран и заказывать грузовик.

От тщательности подсчета зависит:

  • количество материалов, необходимых для возведения различных элементов здания;
  • величина транспортных затрат;
  • стоимость аренды механизмов;
  • цена монтажа;
  • трудоемкость укладки.

Калькулятор фундамента из блоков ФБС позволит избежать оплошностей, ускорить и удешевить процесс строительства.

Особенности расчета вертикальных параметров

На первом этапе определяют высоту конструкции. Глубина залегания подошвы зависит в первую очередь от средней глубины промерзания грунтов.

Почвы и подпочвенные слои часто содержат глину. В таких грунтах накапливается вода, которая зимой, при замерзании, расширяется. Если плиты малозаглублены, оледеневшая земля их вытолкнет. Летом, при неравномерной усадке грунтов, лента фундамента может растрескаться: здание окажется непригодным для проживания. Параметры промерзания почв указаны в СП «Строительная климатология». Минимальную глубину закладки фундамента из фбс выбирают с небольшим превышением этого показателя – на 20–30 см.

Песчаные грунты относятся к классу малопучинистых: вода в песке не задерживается, промерзание незначительно сказывается на прочности фундамента и, следовательно, на глубине его закладки. Однако подземные потоки могут вымывать песок из-под основания дома.

Во всех случаях целесообразно устроить под конструкцией песчано-гравийную подсыпку и залить ее сверху на 10 см бетоном. Эта подушка выполнит одновременно две функции:

  1. дренажной системы;
  2. дополнительного уплотнителя грунтов.

Влияет на глубину закладки и несущая способность почв: чем она ниже, тем большая площадь должна быть у основания здания.

Особенности расчета горизонтальной поверхности

Стеновые блоки выкладываются сплошной лентой, пустоты между ними тщательно заполняют. Монтаж многоярусных конструкций ведут вперевязку: стыки верхнего ряда располагаются над серединой цельной поверхности нижнего.

У этого способа есть одна особенность: размеры элементов не всегда кратны периметру здания. Нужно подобрать такую конфигурацию, при которой блоки легли бы с максимальной плотностью. Обычно используют два-три вида изделий: вместе с основными приобретают доборные – имеющие уменьшенные габариты. Применяют и кирпич – для заполнения небольших пустот, укладки нивелирующего слоя, возведения цоколя.

Особенности подбора блоков

Существует 12 типоразмеров стандартных блоков:

  • Длины всех изделий, выпускаемых промышленностью, составляют 9, 12 и 24 дм.
  • Ширины – соответственно 3, 4, 5 и 6 дм.
  • Высота всегда одинакова – 6 дм.

Из стандартных элементов можно составить любую комбинацию на фундамент любой конфигурации. Как рассчитать оптимальный вариант? Обычно используют метод подбора. Расчет ведут по алгоритму:

  1. определяют количество прямолинейных участков;
  2. определяют длину каждого участка;
  3. выбирают марку блока с подходящими параметрами;
  4. находят отношение длины простенка к размерам блока;
  5. частное всегда округляют в большую сторону.

Если результат показался не оптимальным, расчет повторяют для другой марки строительных блоков.

Чем оригинальнее архитектура дома и удачнее планировка комнат, тем сложнее оказывается конструкция фундамента , и тем больше вероятность ошибки при подсчете количества стройматериалов. Выполнить точный расчет фундамента из блоков вам поможет программа-калькулятор. Зная размеры своего дома и пользуясь полученными сведениями, вы легко сможете определить, какие элементы необходимо приобрести, чтобы стоимость фундамента была наименьшей.

Фундамент из ФБС альтернатива ленточному и свайному фундаменту

Считается, что когда возникает мысль соорудить собственную по-настоящему русскую баню, то каждому хочется поскорее воплотить в жизнь такую идею. Ну и в реальности нет никакого резона непременно начинать с наиболее трудных способов — присутствуют специализированные строительные схемы и технологии, каковые дают возможность сэкономить далеко не только лишь время, однако и капитал. И среди таковых — доброкачественный и отнюдь не дорогой сосредоточенный фундамент из ФБС. Кстати говоря, собственными руками он сооружается значительно быстрее чем какой-либо другой фундамент.


Содержание статьи

Блок ФБС фото

Блок ФБС фото

Зачастую блоки ФБС употребляют в целях возведения цоколя, коей без всякого сомнения является далеко не слишком традиционным для русской парилки, только всё-таки пользуется известностью из-за способности организовать в нулевом этаже автогараж.



Фундамент из ФБС

Достоинства и недочёты данной конструкции

Ко всему прочему, у подобного основания дома наличествуют собственные недочёты – приподнять бетонированные блоки для фундамента в силах только лишь электрокран. Ну а это безусловно, определённые расходы. Однако это, по всем вероятностям, действительно один-единственный его обстоятельный недостаток. Но несмотря на все то, что уже выше было упомянуто, все работы вполне может совершать и чайник. Только целесообразно отметить, что непосредственно фундамент из ФБС, разумеется, постоянно уступает в плане жёсткости и прочности монолитному, тем не менее радует наиболее вразумительной стоимостью и несложностью работы с ним.

Нынешний ФБС фундамент просто-напросто совершенен для грунтов, в каковых чрезмерно много песка. Между прочим, уже для мякеньких и рассыпчатых грунтов он далеко не подходит – просто просядет. Можно отметить, увлекательное наблюдение: в результате основательных сил пучения основание дома из блоков имеет возможность выгнуть – а фактически твёрдый ленточный и вовсе могло просто разорвать.


Во всяком случае прилагать усилия и уменьшить пучение основы путём ужесточения самого нулевого уровня – иррационально, в данном случае имеет резон лишь утеплять почву и фундамент. Помимо прочего, ленточное основание дома из блоков ввиду неимения монолитности, то бишь вследствие присутствия кладочных швов, он имеет в распоряжении ценную эластичность и подвижность.

Существует устоявшееся мнение, что ещё одним плюсом является: построение фундамента из ФБС не возбраняется приводить во исполнение в ливень, и в снег, как говорится в народе, ему отнюдь ничего не страшно.



Процесс строительства фундамента из ФБС

С самого начала требуется хотя бы стандартно обычная геологическая рекогносцировка, на базе которой и рассчитываются стенки фундамента для всякого места в отдельности.

Подборка блоков для фундамента

Сам по себе фундаментный строительный блок, другими словами, фундамент из ФБС изготавливают на заводах посредством прессования и употребляют конкретно в целях сооружения фундамента. В связи с этим, чаще всего — это является ленточным фундаментом. Таким образом, какие именно должны существовать масштабы бетонированных блоков для основания дома и как верно их подбирать?


Подборка блоков для фундамента

Подборка блоков для фундамента

В целях начала данного процесса в типичной компьютерной программке заблаговременно предпочтительно произвести раскладку блоков для того, чтобы действительно понимать, в качестве чего их необходимо будет устанавливать и вязать между собой. Подобным образом, первый ряд частенько сооружают шириной в 40 сантиметров, а уже 2 последующих – по 30 сантиметров. И лишь только тогда, когда точно ведомы необходимые габариты блоков и их обилие, существует резон ездить в торговый центр и бронировать их. Не удивительно, но именно там же дозволено условиться о доставке монтаже, а с целью данного и автомашина, и автокран должны быть вакантны в 1 день по возможности.

Исходя из всего того, что уже выше было изложено, следует что при подборе подобных блоков ещё на складе сначала имеет большое значение обусловить, в каком месте и в каковых участках будет проходить коммуникация. И еще важнее — по какому образу возвести фундамент из блоков с учётом данных факторов, в целях данного они нужны будут с особыми отверстиями. В случае если об этом запамятовать, всё равно ведь в перспективе потребуется их бурить, а это опять же добавочные издержки наличных средств и времени.

Подготовление котлована и разметка

Бывалые строители рекомендуют в первую очередь набросать схему площадки в преддверии укладки – поразмыслить, в каком месте именно будет возвышаться автокран, какие смогут появиться трудности.

Следом, как в большинстве случаев, снимается наружный плодовитый слой. В этих целях предпочтительнее всего снимать экскаватор. Определённая часть почвы преднамеренно сохраняется для обратной отсыпки. Ну а уже по кромкам котлована выносятся оси стенок бани – колышками с леской. Существует мнение, что внутренняя дренажная система подобного фундамента отнюдь не обязательна – исключительно в отдельных случаях, когда необходим основательный ремонт либо протечки ликвидировать никак не получается. Собственно говоря, рекомендовано попросту аккуратно осуществить гидроизоляцию стенок и пола в парилке.

Выработка подошвы

Ежели же при постройке отнюдь не сооружать забетонированную ленту-подушечку, а укладывать блоки непосредственно на песок – в то время целесообразно применять кладочную сетку. В частности, она предотвратит в перспективе создание ненужных отверстий между блоками.Формирование опалубки фото

Формирование опалубки фото

Вот именно поэтому очень важно приобрести арматуру и завезти целую машину песка и в том числе щебня. Кстати, последнего необходимо брать 20-40 фракции и не меньше.

По существу говоря, в приготовленном котловане в данное время производится метка для будущей подошвы. Обыкновенной лопаткой пространство для неё следует разровнять неукоснительно по уровням, также засыпать песком, хорошо увлажнить и спрессовать. В последствии все заваливается щебнем и вторично трамбуется. И в результате данного уже основывается опалубка и как говорят в народе, вяжется арматура.

Формирование опалубки

С целью данного очень важно будет предварительно купить по крайней мере пол куба 25-ой обрезной доски. Для того, чтобы опалубка очутилась ровненькой, гидроуровнем заблаговременно необходимо её разровнять и растянуть шнур в серёдке самой опалубки.Формирование опалубки фото

Формирование опалубки фото

Очень важно понимать, арматуру в целях подобного фундамента предпочтительно забирать марки Ф12, и уже вязать её между собой. По прошествии заливки армированному поясу необходимо, конечно, осесть – а это уже принудительный перерыв в самой работе уже по меньшей мере на 2 недельки. В общей сложности с целью данного потребуется приблизительно сотни прутьев по 60 сантиметров и около четырёх по метру. Складывать их только и остаётся как в 4 линии, два снизу и 2 сверху, таким образом и в 3 – то бишь, треугольником. Проволоку для создания каркаса брать правильнее Д4 – её расходуется предварительно 10 килограмм. На производство одной лишь арматуры уйдёт приблизительно дня два. Ну и после этого дозволено приступать делать опалубку. Обыкновенная толщина пояса – 20 сантиметров, ну а ширина уже – 30 сантиметров.

Залива подушки

Весьма важно понимать, что на данном пункте потребуется миксер. Исключительно он зальёт бетоном приготовленную подушечку для ФБС блоков. Затем она накрывается предназначенной плёнкой или опилками и целую недельку сохнет, при этом должна периодически смачиваться.

Но тем не менее сами подушечки, безусловно, смогут быть монтажными. Но как показывает практика, чаще применяют монолитные, подобные как в ленточном фундаменте.

Установка ФБС блоков

Необходимо отметить, что отныне нужно заказывать автокран в целях приподнимания тягостных ФБС блоков, а работники либо помогающие станут их корректировать.

На протяжении момента возведения, правильнее всего применять кладочный раствор М100. Именно его потребуется использовать начиная с 10% вплоть до 20% от общего объёма абсолютно всех блоков. Как раз тут-то и многое будет уже зависеть от качества самих блоков, предполагаемых проёмов и кладки.

Гидроизоляция основания дома

В наибольшей степени испытанный в данном плане вариант – отменная мастика. В общей сложности уйдёт ориентировочно 4 банок мастики. Ну а смазывать необходимо 1 ряд с внутренней стороны будущей бани и 2 с наружной. Довольно удобно, так как отнюдь не следует ничего завёртывать либо подогревать.

В принципе, определённые строители на осадки участках уже под дно блоков ещё и подстилают гидроизоляцию Бикрост.

Изготовка армированного пояса

Также стоит отметить, что монолитный пояс, кладётся на ФБС блоки, а уже на него плиты перекрытия. Кстати, отнюдь не все строители уже видят в данном процессе мудрёный резон. Во всяком случае выходит, что и блоки, и пояс, и даже плиты – это уже отнюдь не монолитная структура, а всего лишь части, каковые как бы сами по себе.Фундамент ФБС с кирпичным поясом фото

Фундамент ФБС с кирпичным поясом фото

В заключение, хотелось бы подчеркнуть — надеюсь данная технология производства фундамента из ФБС помогла вам надёжно, относительно легко и совершенно безопасно соорудить задуманное.

Видео Как сделать фундамент из ФБС

Характеристики ФБС блоков

Характеристики блока ФБСХарактеристики блока ФБСКак делали фундамент из блоков ФБС вы, расскажите в комментариях, а лучше с фото.

Фундамент из блоков ФБС: основы строительства

Выбор основания для возведения дома с подвальным пространством – это 30 % расходов на строительство. Для сокращения затрат будет актуальным фундамент из блоков ФБС, обеспечивающий длительность ресурса износостойкости. Чтобы построить конструкцию самостоятельно, необходимо арендовать спецтехнику, составить проект дома и выполнить рытье котлована. Блоки для фундамента – это промышленная технология, которая при соблюдении последовательности мероприятий может успешно применяться в загородном, частном и дачном строительстве.Как произвести гидроизоляцию фундамента из блоков ФБС

Преимущества и конструктивные характеристики основания

ФБС-фундамент выполняется в виде железобетонной подушки и блочных вертикальных стен. Фундамент, самостоятельно изготовленный из блоков прочных фундаментных, исключает армирование, т.к. бетон обладает способностью к сжатию.

Достоинства строительства

Усиленные блоки – бетонные ФБС-конструкции, из которых делается фундамент, имеют ряд преимуществ для собственников частных или загородных участков. К достоинствам строительных мероприятий относят:

  • легкость монтажных работ;
  • высокие характеристики прочности и морозостойкости, которые в итоге получит цоколь;
  • небольшая себестоимость по сравнению с надежностью основы;
  • выбор параметров изделий согласно конфигурации дома или глубины фундаментальной конструкции.

Экономическая выгода, которую имеет строительство фундамента из блоков ФБС, проявляется в отсутствии затрат средств и времени на сооружение опалубки или каркаса из арматуры. Основание может создаваться при любой погоде, и, к тому же, не нужно ожидать пока бетонное тесто наберет прочность.Схема устройства фундамента из блоков ФБС

Конструктивные типы изделий

Фундамент, сделанный из блоков бетонных фундаментных, исполняется как лента либо имеет столбчатый конструктив. Ленточная постройка выдерживает вес многоэтажки, одноэтажного дома. Габариты, которые имеет стеновой материал, определяют по толщине наземной стены, разновидности грунта, этажности здания.
Столбчатая укладка фундаментных блоков оправдана только на плотных грунтах. Если строительство проводится на болотистых почвах, используются опоры-плиты или сваи.

Типоразмеры изделий ФБС

Фундамент из ФБС – одна из разновидностей блоков, технический регламент производства которых указан в ГОСТ 13579-78. Нормативный документ рассматривает материалы, характеристики конструктива и правила по транспортировке изделий. Сплошные блоки повышенной прочности выполняются из смеси на основе бетона 1,8 т/м3 по плотности.
Чтобы построить блочный фундамент, применяют элементы нескольких типоразмеров:

  • шириной от 30 до 60 см с шагом 10 см;
  • длиной 9, 12 и 24 дм;
  • высотой 30 или 60 см.

Блоки типа ФБС, из которых выполняется фундамент, фиксируются монтажной петлей или загибаются. Хороший вариант хранения – расположение на деревянной платформе толщиной 3 см.Укладка фундамента из блоков ФБС своими руками

Алгоритм монтажных мероприятий

Пошаговая инструкция монтажа блочных элементов из бетона заключается в выполнении следующих технологических шагов:

  1. Анализ участка (выявление типа почвы, уровня ее промерзания, УГВ).
  2. Земляные работы (разметка территории, рытье котлована).
  3. Организация подушки.
  4. Последовательная укладка блоков под определенный тип основания.
  5. Выполнение гидроизоляции.
  6. Обустройство теплоизоляции.
  7. Обратная засыпка основы.

Правильный фундамент, сделанный из блоков типа ФБС, подразумевает не только верный алгоритм, как нужно укладывать бетонные блоки. Мероприятия требуют тщательного планирования высоты стен с учетом существующего подвального этажа и глубины промерзания почвы.

Проведение анализа местности

Учет типа почвы, УГВ имеет смысл, если на участке нужно организовать сборный, проходящий линии дома ленточный бетонный фундамент – конструкция из блоков типа ФБС предусматривает рытье траншеи.
Чтобы правильно сделать конструкцию, важно рассчитать ее опирание. Элементы располагают на 30 см ниже уровня промерзания грунтов, что исключает растрескивание материала во время морозного вспучивания. При наличии подвала глубина строения планируется ниже напольной поверхности на 20-30 см.
Делать фундамент из блоков ФБС мелкозаглубленного типа оправдано для легких построек из дерева, газобетона, полистиролбетона, СИП-панелей. Углубление конструкции определяется типом почвы. В работе на плотных почвах лучше соблюдать стандартное размещение элементов – на 2,5 м. Монолиты без заглубления сооружаются только специалистами в области строительства, поскольку в результате незнания технологии здание может перекоситься.Установка блоков ФБС с помощью крана для постройки фундамента

Проведение земляных работ

Фундамент для дома из бетонных блоков предусматривает верную разметку территории. Планировка участка осуществляется согласно проектной документации и состоит из двух этапов.

Разметка территории под котлован

Профессиональное руководство специалистов презентует четкий алгоритм разметки:

  1. Вбивание кольев. Располагаются на расстоянии 50 – 100 см от углов конструкции, чтобы предотвратить осыпание почвы.
  2. Растягивание шнура. Размещается согласно внешним стенам, предусматривает наличие цоколя, ширины блока.
  3. Дополнительные мероприятия. Если у постройки имеется эркер, подъезд, то сборный или ленточный тип фундамента, созданный из блоков типа ФБС, размечают мелом или грунтовкой.

После выполнения всех задач итоговый результат сверяют с проектом и корректируют.

Выкапывание котлована

Земляные работы проводятся с учетом существующих коммуникаций, УГВ и грунтов. Когда монтаж фундамента выполняется на подвале, подразумевает укладку плит, а на участке – слабый грунт, оправдан котлован на глубине 40 см. Траншейную ленту лучше углубить на 30 – 70 см.
Рытье котлована производится следующим образом:

  1. Снимается верхний слой грунта на выбранную глубину.
  2. Для глубокого котлована обустраивается заграждение.
  3. Вертикальные поверхности выравниваются, прокладывается гидроизоляция.
  4. На рыхлых грунтах стенки размечаются под углом, при прорезании водоносного слоя расширяется траншея и делается 3-5 уступов в зависимости от типа почвы.
  5. Периодические контролируется вертикальность стен.

Фундамент из блоков ФБС под частный домДальнейшие задачи включают укладку геотекстиля, формирование подушки на основе гравия и песка.
Какие дополнительные требования к выкапыванию ямы? Проведение работ в сухое время года, чтобы предотвратить размыв грунтов.

Организация подушки

Фундамент под блочный дом в зависимости от грунтов укладывают на плиты из железобетона, песок, гравийную смесь или щебень со средними фракциями.

Железобетонный вариант

Выполнить ленточный тяжелый фундамент, работая с элементами из бетонных блоков, можно с помощью укладки ЖБ-изделий в качестве подушки. Мероприятия подчиняются следующему алгоритму:

  1. Выравнивание основы – грунта.
  2. Укладка песчаной подложки толщиной 0,3 – 0,5 (ориентируются по разновидности грунта).
  3. Верная установка плит ФЛ.
  4. Выполнение армирующего шва на местах стыков.

Для подложки выбирается средний или крупный песок, поскольку он дает меньшую усадку, и фундамент для дома из блоков не деформируется.Фундамент из блоков ФБС - выбор ленточного основания

Особенности подушки на основе песка

Песчаная подушка актуальна, чтобы создать сборный фундамент из блоков. Подложка отличается простотой выполнения, невысокой себестоимостью. Сборный прочный фундамент, сделанный из блоков бетонных ФБС, распределит нагрузку здания на грунт.

Применение песчано-гравийной подушки

Конструкцию из смеси гравия с песком, средним по крупности отличает хорошая несущая способность и простота выполнения. В сравнении с песчаным основанием, положенный каркас – ленточный прочный фундамент, массивный из бетонных плотных блоков, будет иметь высокую себестоимость. Преимуществом применения песка и гравия является хорошая плотность материалов – они выдерживают вес многоэтажки.

Заливка бетонной подушки

Вариант, подходящий для зданий с повышенной нагрузки. Пошаговая инструкция заключается в армировании и заливке теста из бетона:

  1. Монтируется опалубка. Используйте материалы, которыми вы оформляли свой участок – фанеру, ОСБ, доску с гидроизоляцией.
  2. Выполняется армирующий каркас на основе пояса-сетки и профильных прутьев с перемычками по вертикали.
  3. Заливается бетонная смесь за один подход.

Укладка состава проводится по верхнему борту опалубного каркаса.Фундамент из блоков ФБС - преимущества и конструктивные характеристики основания

Технология укладки блоков

Устройство фундамента из ФБС предусматривает предварительную подготовку чертежей. Простая схема позволит понять, как класть первый ряд блоков на фундамент, а за ним – последующий. Обязательно выполняется перевязка со смещением элементов на 25 см.

Нюансы, которые важно учесть

Как сделать фундамент из блоков, подскажет разработанный специалистами алгоритм. Согласно правилам:

  • оптимальная длина изделий должна равняться 2,4 м – так сокращается количество швов;
  • обязательна сцепка с железобетонными подушками путем заделки пустот бетонной смесью;
  • выполнение вентиляционных продухов общей площадью 0,004 единицы от подвального пространства.

При слабом грунте первый ряж усиливается монолитным поясом ЖБ.

Технологическая последовательность укладки

Для жесткости основной конструкции актуален фундамент, размещенный на сборных блоках, уложенных своими руками. Мероприятия проводятся с учетом расположения углов на одной линии, наличия элементов около коммуникационных отверстий и плотности прилегания всех изделий.
Правильно делать фундамент из блоков ФБС означает придерживаться поэтапной методики:

  1. Помещая фундамент, уложенный из блоков прочных ФБС на грунт, учите, как правильно укладывать на бетонное тесто блоки. Работайте по аналогии с кирпичной кладкой.
  2. Выполнение Т-видной перевязки с соблюдением нахлеста в ¼ высоты элемента (плотные почвы) и на полную высоту (грунты, подверженные сжатию).
  3. Заливка раствора только лопатой и последующее его выравнивание.
  4. Заполнение вертикальных швов после того, как сделан ряд из блоков своими руками.
  5. Контроль вертикальности маяками (допускается угол отклонения 2-3 градуса).
  6. Формирование технологических проемов, немного больше указанных в проекте для быстрого крепления анкеров или кирпичей.

Последний ряд конструкции уширяют путем монтажа на блоки 60 см элементов 40 см – так усиливается пространственная жесткость дома.Фундамент из блоков ФБС основы строительства

Завершающая стадия мероприятий

Планируя, как правильно построить фундамент на прочных блоках, работая своими руками, не забывайте о гидроизоляционных и засыпочных мероприятиях. Манипуляции проводятся на любых почвах и включают следующее:

  • гидроизоляцию. Сделанный блочный слой обрабатывают рубероидом, битумом, жидкой резиной.
  • засыпку. Построенный монолит высыхает несколько дней, после чего его засыпают песком с мелкими фракциями и трамбуют.

Окончательные манипуляции заключаются в организации дренажа и отмостки.
Фундамент из бетонных блоков – конструкция, которая при детальном ознакомлении с алгоритмом будут не затратной по времени и средствам.

Фундамент с подвалом своими руками: монолитный ленточный

Получив в регистрационном центре документы о переходе права собственности на земельный участок, застройщик должен изучить местные условия, ознакомиться с рельефом. Это делается, чтобы заказать проект постройки жилого дома, дачи, гаража и т.д.

fundamen

Ленточный фундамент- это железобетонная полоса, которая проходит по всему периметру строящегося помещения.

Профессионально составленный проект избавит застройщика от многих неприятностей в будущем, т.к. будет учтено состояние грунтов, уровень стояния грунтовых вод и произведен соответствующий расчет всех параметров строительства, в том числе указано, каким будет фундамент с подвалом. Определившись с выбором проекта, застройщик приступает к разметке фундамента будущего дома. Для разметки используется шнур и колья.

Сделать фундамент с подвалом своими руками можно двумя способами: монолитный ленточный или из фундаментных блоков.

Подготовка котлована под фундамент с подвалом

© stuart jones photography

Инструменты необходимые для работы: уровень, рулетка, молоток, гвозди, ножовка.

Инструмент:

  • лопата;
  • ножовка;
  • молоток;
  • гвозди;
  • уровень;
  • рулетка.

Поскольку рытье котлована для строительства фундамента – очень трудоемкая работа, в основном используется экскаватор. Перед началом земляных работ желательно снять полезный слой почвы. Котлован роется на 30 см больше утвержденного размера фундамента. Часть грунта пригодится для обратной его засыпки, поэтому не нужно вывозить весь грунт, вынутый из котлована с участка. Дно котлована трамбуют.

Сделать фундамент под стены можно ленточным или столбчатым.

При строительстве столбового фундамента следует учесть вес стен, поэтому при строительстве между столбами делаются несущие перемычки из бетона, кирпича или металла. Строительство столбовых фундаментов обходится значительно дешевле ленточных, но при их устройстве необходима большая тщательность в работе.

Вернуться к оглавлению

Как сделать фундамент с подвалом

Ustrojstvo

Схема устройства ленточного фундамента.

На утрамбованный внутри котлована грунт насыпают подушку из песка высотой до 15 см. Проливают водой. Еще раз трамбуют для удаления воздуха из песчаного слоя. Засыпать щебень, утрамбовать его, проложить слой гидроизоляции (рубероид или гидростеклоизол) и залить жидким бетоном слоем в 10 см. Чтобы бетон хорошо набрал прочность, его посыпают влажными опилками, которые смачивают водой по мере их высыхания.

По периметру котлована устанавливают опалубку, сбитую из оструганных досок толщиной до 50 см. Стороны опалубки соединяют распорками, чтобы ее не «разорвало» при заливке бетона. Доски желательно хорошо смочить водой, чтобы из смеси бетона вода не поглощалась древесиной. Если этого не сделать, качество бетона будет ниже.

Опалубка должна стоять строго вертикально. Правильность ее установки проверяется по отвесу. Сама опалубка должна закрепляться жердями, врытыми в землю, а на углах должна крепиться к вертикальным маякам из двух досок, сбитых под прямым углом. Засыпается слой щебня или гравия на высоту 10 см и трамбуется.

Чтобы не разорвало опалубку напряжением грунта или бетона, трамбовать необходимо начинать с углов. Для того чтобы не создавать себе в дальнейшем проблем для подвода сантехнических коммуникаций устанавливаются асбоцементные трубы.

Для получения бетона высокого качества необходима арматура диаметром 8-12 см. Каркас из арматуры одинакового диаметра скрепляют вязальной проволокой или сваривают места соединения сваркой. Перед установкой каркас следует обработать антикоррозийным покрытием. Ячейки каркаса могут быть 10-25 см, и в углах каркаса арматура соединяется под прямым углом. Устанавливают его вертикально в два ряда по высоте фундамента, связывая его по горизонтали проволокой.

Raschet-razmerov

Таблица расчетов материалов для ленточного фундамента.

Для заливки ленточного фундамента необходимо приготовить бетон. Его можно заказать на заводе ЖБИ, можно приготовить самому. Смесь представляет собой соединение компонентов цемента, заполнителя и воды. В качестве крупного заполнителя берется гравий или щебень, и мелкого – просеянный песок. Прочность бетона в значительной мере зависит от количества введенной в него воды, которое определяется в процентах от количества вяжущего.

Бетон заливается в опалубку постепенно слоем в 20-25 см, и его трамбуют с целью удаления воздушных пазух. Также можно удалить воздух и сделать бетон более плотным простым простукиванием по опалубке. Если у застройщика есть бетономешалка, купленная в магазине строительных материалов, то бетонную смесь можно приготовить самому. Расчет бетонной смеси производится так: количество воды берется в объеме равном объему цемента, плюс 0,07 от объема песка. Поскольку стены подвала являются продолжением монолитного ленточного фундамента состав смеси меняться не должен, так как фундамент и стены должны удерживать давление грунта.

После укладки бетона в опалубку строительство фундамента оставляют на несколько дней. Так как бетон полностью набирает прочность в течение 27 дней не стоит торопиться снимать опалубку.

Снимают ее примерно через неделю, в зависимости от температуры воздуха и делают обратную засыпку грунтом, песком, который необходимо пролить водой. При обратной засыпке обязательна трамбовка. На фундамент кладут гидроизоляцию или обрабатывают гидроизолирующим раствором.

Вернуться к оглавлению

Как сделать фундамент с подвалом из блоков ФБС

FBS

Схема разрушения фундамента с подвалом из блоков ФБС.

Сделать такой фундамент несложно. Для строительства фундамента подвала из блоков (ФБС) требуется строительная техника и автомобиль для доставки блоков с завода ЖБИ до места. Это значительно удорожает строительство.

Железобетонные блоки ФБС изготавливаются в заводских условиях. Вес их варьируется от 0,31т до 1,6 т. Рассчитав необходимое количество блоков, приступают к их монтажу. Если грунтовые воды находятся достаточно близко, то обязательна гидроизоляция.

Под блоки делается песчаная подушка, которую проливают водой и трамбуют. На песок насыпается щебень или гравий слоем в 10 см и этот слой тоже трамбуют. Кладут слой гидроизоляции из битумно-полимерной смеси и заливают жидким бетоном.

При изготовлении блоков в них монтируются петли из проволоки для поднятия и перемещения их. Укладывать блоки надо начинать с углов.

Если блоки не укладываются полностью и остается промежуток до 0,7 м, то его можно сделать, залив опалубку армированным бетоном. Через неделю опалубку снимают, так как бетон уже набрал достаточной прочности, чтобы можно было продолжать работу. Небольшие пустоты заполняются грунтом, который обязательно трамбуется. Блоки укладываются методом кирпичной кладки.

Гидроизоляция наружных стен фундамента проводится пергамином или целлофаном, поверх которого крепятся асбоцементные щиты, и делается обратная засыпка грунтом. Простым способом защиты фундамента подвала является использование окрасочной гидроизоляции. Но у нее недостаточный запас прочности, через определенное время она дает трещины, теряет эластичность, и поэтому снижаются ее гидроизолирующие свойства. Можно фундамент обмазать раствором битума. Поэтому для создания гидроизоляционного слоя лучше использовать полимерные составы. Поэтому ее нужно будет отреставрировать.

Грунт при засыпке трамбуется. Если грунт при строительстве котлована под фундамент был вывезен с участка, то можно использовать песок, который должен быть пролит водой и утрамбован

Вернуться к оглавлению

Столбчатый фундамент с подвалом

s podvalom

Схема устройства фундамента с подвалом.

Такой фундамент очень редко используется при строительстве подвала. Предварительно согласно проекту роется котлован. В котловане роют ямы размером 60*60 с протрамбованным дном. И на высоту 30 см заливают бетон. На эту подушку по центру устанавливают опалубку, в которую засыпают бетон на 25 см. Заливку бетона повторяют несколько раз. Когда бетон схватится, опалубку убирают и начинают класть столбики из кирпича на высоту подвала 1,8-2,2 м. Кладку ведут только из красного кирпича.

Можно использовать при строительстве столбчатого фундамента готовые железобетонные блоки.

После вывода фундамента на 60 см выше уровня земли можно приступать к строительству отмостки, которая защитит фундамент от атмосферных осадков. Ширина отмостки может быть от 0,5 м до 1,0 м с наклоном в сторону от цоколя строящегося дома, гаража.

Для отвода воды от дождя и таяния снега строится дренаж. На расстоянии в 3 м от фундамента в вырытую канаву устанавливают одну трубу. К ней подводят ряд боковых, собирающих воду. Для устройства применяют асбоцементные трубы диаметром до 100 мм, в стенках которых просверливают отверстия в 15-20 мм. Уклон труб не должен превышать 1 см на 2 м длины.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
