Как сделать фундамент под печь своими руками: правильная инструкция

Несмотря на технический прогресс в отрасли отопительного оборудования, печи для дома по-прежнему пользуются неизменной популярностью. Они позволяют обогреть дома в районах, отдаленных от цивилизации. Там, где электричество и газификация не предусмотрено. Строительство любой печи начинается с сооружения фундамента. О том, как сделать фундамент под печь правильно, мы и поговорим в этой статье.

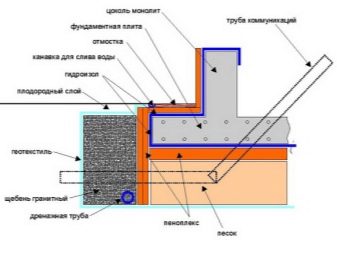

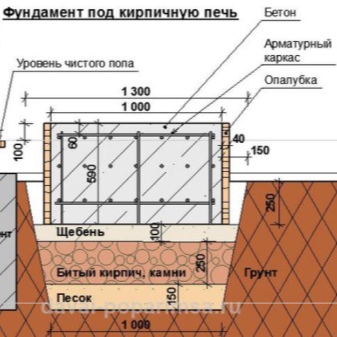

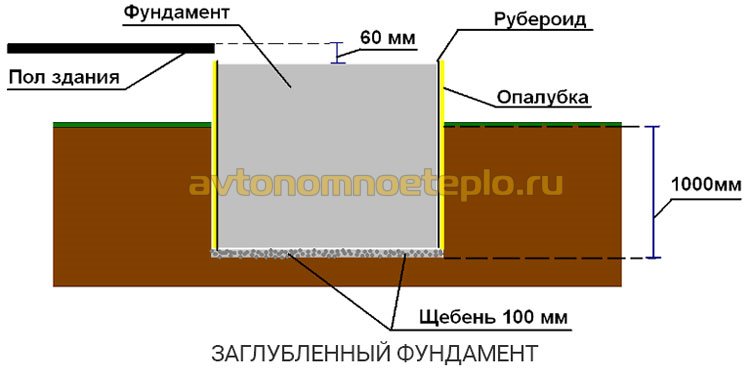

Фундамент под печь в разрезеФундамент под печь в разрезе

Фундамент под печь в разрезе

Изготовление печи, конечно, требует большого труда, опыта и знания технологий. Задумываясь о строительстве печи на даче и возведении фундамента, можно, конечно, нанять специалистов. Но на самом деле, обустройство фундамента под печь можно спокойно выполнить и своими силами.

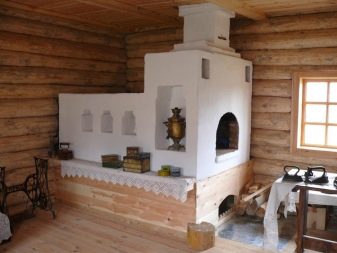

Печь для домаПечь для дома

Печь для дома

Дело это не такое затратное и сложное, а вот удовольствие от самостоятельно возведенной конструкции с лихвой окупит все хлопоты.

Основные правила закладки фундамента

Какой бы вариант фундамента под печь вы ни выбрали, и какой бы размер не решили реализовать, существует ряд основных правил, игнорировать которые не стоит:

  • Фундамент под печь необходимо делать самостоятельным, никак не связанным с основанием всего дома. Почему? Дело в том, что в процессе эксплуатации, дом может дать небольшую усадку. Опускаясь, он не должен потянуть за собой печь, так как это может привести к ее деформации, ухудшению тяги и нарушению технических свойств.
Фундамент под печь отделен от общегоФундамент под печь отделен от общего

Фундамент под печь отделен от общего

В некоторых случаях можно частично объединить два основания, соединив их одной стеной.

  • Если оба фундамента (для дома и для печи) располагаются близко друг от друга, нужно выполнить между ними песчаную засыпку толщиной в 50 мм.
  • Если фундамент под общий дом ленточный, то основание под печь ни в коем случае не должно стенками соприкасаться с этим фундаментом.
  • Выбирая место под печь и, соответственно, фундамент, следует не только полагаться на пожелания, но и на такие факторы, как: расположение дверей, окон и балок кровли. Следует учитывать расположение дымохода, чтобы труба при возведении печи не попала в перекрытия и балки.
  • Рассчитывая размер и глубину фундамента, обязательно учитывайте тяжесть перекрытий и вес печи вместе с дымоходом.

На размеры фундамента влияют не только габариты печи, но и плотность грунта, на котором он возводится. Основную нагрузку в печи обычно создает дымовая труба, поэтому проектируя печь, необходимо отнести ее ближе к центру основания. Это поможет избежать асимметричной нагрузки и преждевременной неправильной усадки печи.

Иногда, при проектировке очень большой и массивной печи с каменным дымоходом, печники выполняют отдельное основание под трубу.

Также выбор фундамента зависит от материала печи. Для металлической конструкции и каменной он будет разным по глубине, весь масса кирпичной печи составляет не менее 400-500 кг, в то время как металлическая печь весит примерно 150 кг.

Как посчитать вес каменной печиКак посчитать вес каменной печи

Как посчитать вес каменной печи

В принципе, для небольшой металлической печи можно отдельно и не обустраивать фундамент, особенно если она возводится в доме, который стоит на плиточном монолитном основании.

Важно! Прежде чем обустраивать фундамент под печь, необходимо определиться с типом грунта на участке.

Плотность грунта и степень его промерзания играют не последнюю роль в определении размеров фундамента. Климат в России сопровождается достаточно суровыми зимами практически на всей ее территории. Поэтому фундамент под печь должен закладываться на всю глубину промерзания грунта.

Большое значение имеет также тип почвы.

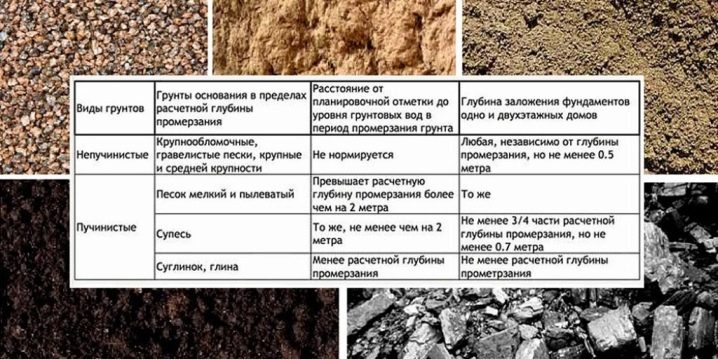

Виды грунтаВиды грунта

Виды грунта

Она бывает трех типов:

  • глина;
  • супесь;
  • суглинок.

В местах, где преобладает большое количество рек, водоемов, озер встречаются, как правило, осадочные виды грунта. Здесь строительство фундамент под печь и дом лучше доверить профессионалам, так должны быть проведены расчеты точки прохождения вод.

В Центральной России очень распространен тип почвы суглинок, который представляет собой смесь из песка и глины. В нем преобладает именно глина, поэтому такая почва менее пластична.

СуглинокСуглинок

Суглинок

Возведение фундамента на таком грунте обычно связано с хлопотами и дополнительными проблемами, так как в сухом состоянии суглинок рассыпчатый, при наступлении морозов начинает «пучиниться», а при большом количестве осадком становится вязким.

Глинистая почваГлинистая почва

Глинистая почва

Поэтому в этом случае, глубину закладки фундамента под печь необходимо делать выше точки промерзания.

А вот в лесных районах, напротив, необходимо закладывать фундамент под печь ниже точки промерзания грунта и обустраивать основание нужно на песчаной подушке, толщиной в 60-90 см.

Одним из самых надежный типов грунта для возведения фундамента, является гравистый и скалистый, но, к сожалению, иногда приходится возводить дом и печь на неустойчивом. Грамотное возведение надежного фундамента поможет нивелировать этот факт.

Виды фундамента

Существует три основных вида фундамента под кирпичную печь:

  • цементный;
  • бутобетонный;
  • на сваях.

В чем заключается их основное отличие, и какой фундамент лучше выбрать для печи?

Мы рассмотрим подробно несколько вариантов возведения, что позволит вам выбрать для себя оптимальный вариант.

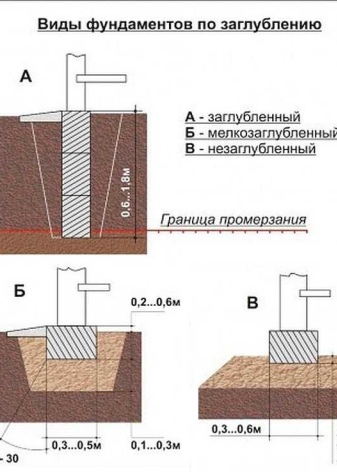

Многих также интересует вопрос, а насколько стоит заглубляться, вырывая котлован под фундамент?

Все зависит от плотности грунта и веса отопительной конструкции, но и переусердствовать не стоит. Оптимальным вариантом является глубина ямы в 80-100 см. Некоторые умельцы идут по пути меньшего сопротивления и снимают лишь растительный слой земли, строят опалубку в 20 см высотой и заливают бетонной смесью. Но это плохой вариант.

Фундамент испытывает давление в несколько сотен килограмм, особенно нагрузка будет возрастать в зимнее время, когда грунт будет промерзать. Поэтому не стоит лениться и экономить средства на обустройство фундамента, от которого всецело зависит прочность и надежность эксплуатации печи.

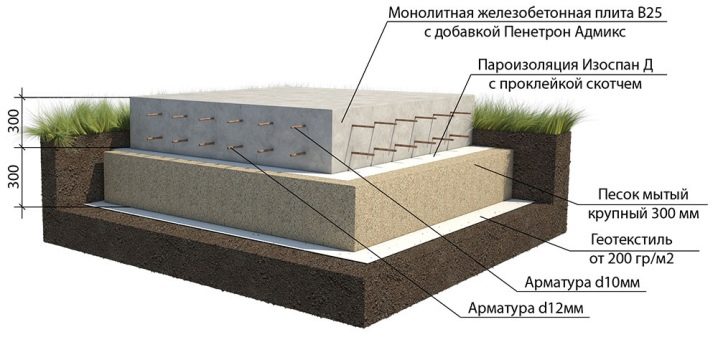

Готовый фундаментГотовый фундамент

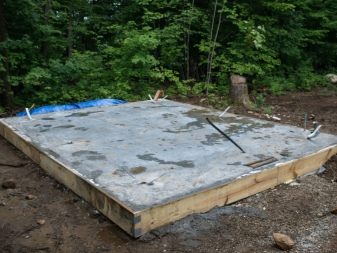

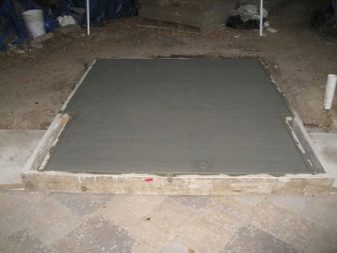

Готовый фундамент

Инструменты и материалы для возведения фундамента

Первое, что необходимо сделать, прежде чем приступить к строительным работам – это запастись необходимым набором инструментов.

Работы придется вести не только земляные, но и плотницкие, поэтому подготовьте следующие инструменты:

  • Штыковая лопата (понадобится для выкапывания основного котлована).
  • Совковая лопата (удобно готовить песчано-цементный раствор).
  • Молоток.
  • Ножовка или пила.
  • Сито для просеивания цемента (размер ячеек 1*1 мм).
  • Сито для просеивания песка (размер ячеек 2*2 мм).
  • Ведро для воды (для приготовления цементно-песчаного раствора).
  • Металлическое корыто, в котором будем готовить раствор.
  • Строительный уровень.
  • Рулетка и карандаш.
  • Степлер.
  • Бетономешалка.

Из материалов понадобится:

  • Доски (для изготовления опалубки).
  • Полиэтилен (для гидроизоляции опалубки).
  • Песок.
  • Цемент.
  • Гравий.
  • Арматурная сетка или прутки.

Начинаем заливать фундамент под кирпичную печь своими руками

Фундамент под кирпичную печьФундамент под кирпичную печь

Фундамент под кирпичную печь

Шаг 1. Разметка под фундамент и яма

  • После того как вы определились с местом расположения будущей печи, необходимо правильно просчитать ее размеры, исходя из мощности. Это зависит от площади помещения, количества дверей, окно и т.д.Разметка на земле под фундаментРазметка на земле под фундамент

    Разметка на земле под фундамент

  • На земле чертим необходимый размер печи. Фундамент должен быть на 15-20 см больше отопительной конструкции. Сделайте разметку и установите колышки, которые будут обозначать границы ямы под котлован.
  • С помощью штыковой лопаты выройте яму глубиной 70-100 см, в зависимости от плотности грунта и климатического пояса (см. выше).Выкапывание котлованаВыкапывание котлована

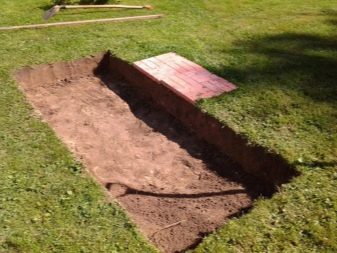

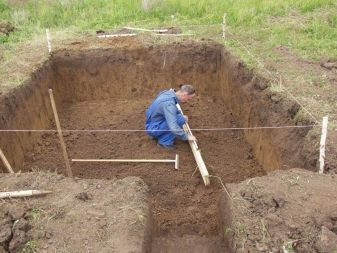

    Выкапывание котлована

  • На дно траншеи укладываем песчаную подушку толщиной 10-15 см. Плотно утрамбовываем совковой лопатой и насыпаем слой гравия средней фракции на высоту 30 см. Налейте ведро воды на поверхность песчано-щебневой подушки и плотно утрамбуйте.

Шаг 2. Установка опалубки и армирование

  • Приступаем к строительству опалубки из досок. Для опалубки в принципе подойдут любые старые доски или фанеры, которые есть в хозяйстве. Это никак не отражается на технических свойствах фундамента.
  • Опалубка под печьОпалубка под печь

    Опалубка под печь

    Опалубка представляет собой деревянный короб, который для надежности, по углам скреплен металлическими уголками. Между собой доски соедините при помощи гвоздей.

  • Опускаем готовую опалубку на дно котлована.Руберойд для гидроизоляции
    Руберойд для гидроизоляции

    Руберойд для гидроизоляции

  • После того, как подушка плотно утрамбована, необходимо произвести гидроизоляцию основания. Для этого отмеряем на полиэтилен размер котлована, вырезаем и по периметру опалубки прикрепляем полиэтилен к стенкам с помощью строительного степлера.Инструменты для армированияИнструменты для армирования

    Инструменты для армирования

  • Армирование фундамента необходимо для того, чтобы придать жесткости всей конструкции. Армировать будем стальными прутьями с сечением 12 мм, которые необходимо соединить между собой сваркой в виде каркаса или металлической проволокой с сечением 0,8 мм.

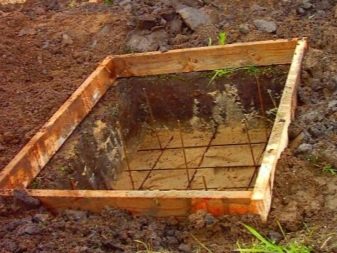

  • Опалубка и армированиеОпалубка и армирование

    Опалубка и армирование

  • Финишными работами по возведению фундамента является состыковка пола с фундаментом. Лучше это сделать с помощью кладки ровного ряда кирпичей.

Шаг 3. Готовим бетонную смесь для заливки фундамента

Готовим смесь следующей пропорции: на 4 части песка берем 1 часть цемента + 3 части щебня средней фракции.

БетономешалкаБетономешалка

Бетономешалка

Хорошо размешиваем сухую смесь штыковой лопатой и добавляем воду. Замешиваем хорошо раствор с помощью бетономешалки. По консистенции, он должен напоминать густую сметану.

Готовим бетонный растворГотовим бетонный раствор

Готовим бетонный раствор

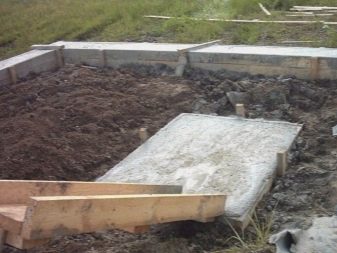

Заливаем этой смесью часть котлована, не доходя до уровня базового пола на 8 см. Эти работы необходимо произвести в течение суток. Раствор бетона должен быть целостным, а не ложиться слоями.

Заливаем и ждем 2 неделиЗаливаем и ждем 2 недели

Заливаем и ждем 2 недели

После того, как вы зальете весь котлован бетоном, необходимо еще раз проверить строительным уровнем горизонтальность покрытия. После полного высыхания раствора, будет сложнее исправить свои погрешности.

проверяем строительным уровнем горизонтальность фундаментапроверяем строительным уровнем горизонтальность фундамента

проверяем строительным уровнем горизонтальность фундамента

Накройте слоем полиэтилена или рубероида фундамент и оставьте на 2 недели до полного высыхания.

Снимаем верхнюю часть опалубки только после полного высыхания, отбивая доски молотком. В образовавшуюся щель насыпьте щебень с песком и хорошо утрамбуйте.

Делаем фундамент под металлическую печь своими руками

Металлическая печьМеталлическая печь

Металлическая печь

Если печь обустраивается в уже готовом доме, где ранее не предполагалось это устройство и устелены уже деревянные полы, то строительство фундамента придется начать с частичного демонтажа напольного покрытия.

Фундамент под металлическую печьФундамент под металлическую печь

Фундамент под металлическую печь

  1. Делаем разметку на полу строительным маркером, в зависимости от размеров печи. Основание должно превосходить печь на 7-10 см с каждой стороны.
  2. С помощью болгарки выпиливаем в полу прямоугольник.
  3. Роем яму штыковой лопатой глубиной 50 см.
  4. На дно ямы насыпаем гравий и песок, плотно утрамбовываем и наливаем немного воды.
  5. Создаем опалубку из досок или листов фанеры и укладываем 1 слой рубероида по периметру.ОпалубкаОпалубка

    Опалубка

  6. Заливаем котлован раствором из песка и щебня (на 4 порции песка берем 1 порцию щебня). До уровня пола не доходим на 10 см.
  7. Выравниваем совковой лопатой раствор и проверяем строительным уровнем горизонтальность.
  8. Технологический перерыв 2 недели до полного застывания.

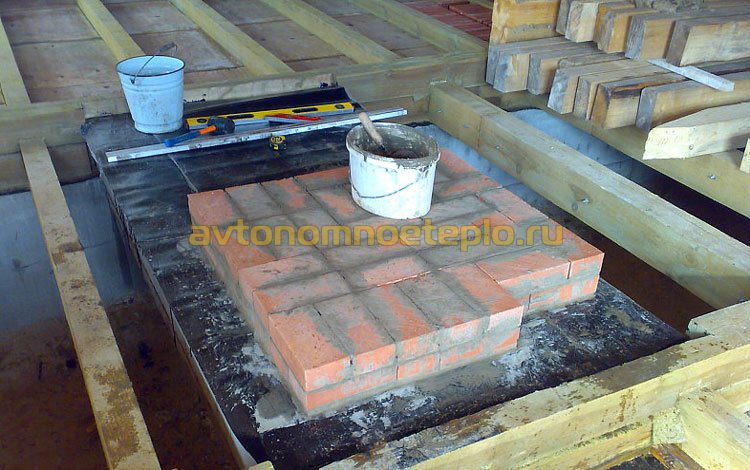

  9. Поверх цементного раствора выкладываем 2 слоя кирпичной кладки, доходя до уровня чистового пола.

Как видите, это более простой способ возведения фундамента, который не требует такой тщательной подготовки и укладывания армирующей сетки. Небольшой вес металлической конструкции в 150-170 кг не требует такого мощного фундамента.

Чтобы избежать критических ошибок при возведении фундамента под печь, рекомендуем посмотреть это видео.

Видео: Фундамент под печь, основные правила

Вариант создания бутобетонного фундамента под печь

  • Первые шаги выполняются аналогично предыдущему способу: вырывается котлован, устанавливается опалубка и гидроизолируется полиэтиленом (или рубероидом).Схема бутобетонного фундаментаСхема бутобетонного фундамента

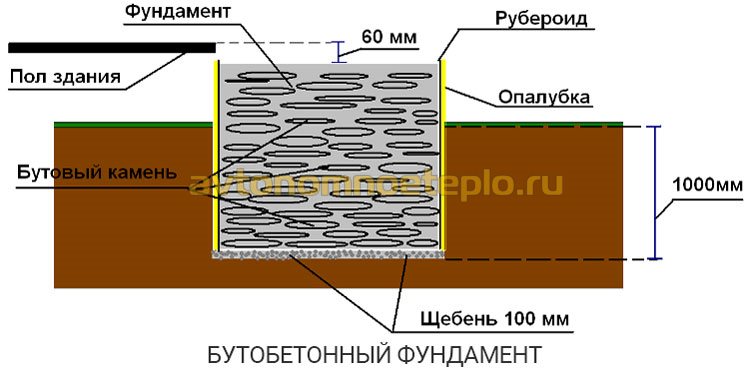

    Схема бутобетонного фундамента

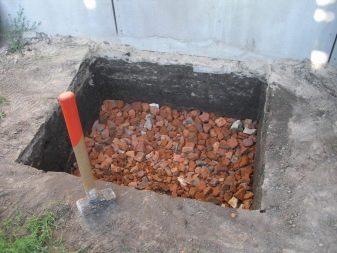

  • Далее необходимо хорошо утрамбовать дно ямы и засыпать дно бутовым слоем (диаметр крупных камней должен превышать 16 см).
  • Насыпаем слой щебня средней фракции на 10 см, разравниваем.
  • Заливаем цементный раствор на 10-15 и делаем технологический перерыв на несколько суток, пока смесь хорошо не застынет.Пример бутобетонного фундаментаПример бутобетонного фундамента

    Пример бутобетонного фундамента

  • Повторяем слой щебня средней фракции, а затем снова заливаем раствор, заполняя уже почти до конца, не доходя на 8 см до уровня чистового пола.
  • Разравниваем раствор и проверяем строительным уровнем ровность покрытия. Делаем технологический перерыв на несколько суток. Накрываем слоем полиэтилена фундамент.
  • Таким образом, у нас получается надежный фундамент, состоящий из четырех слоев.
  • Снимаем верхнюю часть опалубки с помощью молотка.Снятие опалубкиСнятие опалубки

    Снятие опалубки

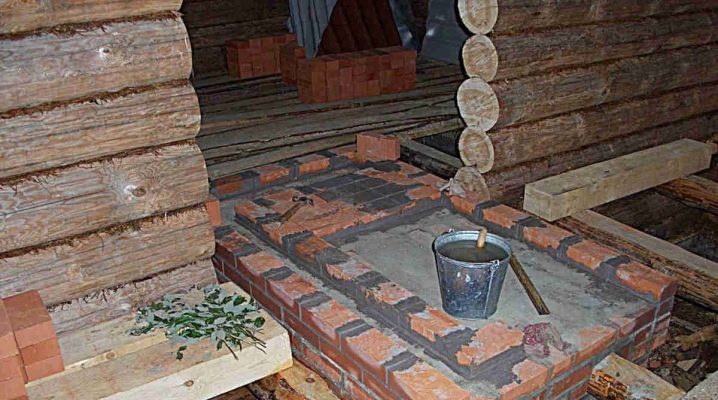

  • Доводим фундамент до уровня чистового пола с помощью двух рядов красных обожженных кирпичей.
  • В зависимости от того, какой вы взяли кирпич – сразу рассчитайте его высоту и не доводите заливку бетонной смеси ровно на 2 высоты кирпича. Верхний ряд кирпичей должен полностью совпадать с уровнем чистового пола.

Установка свайного фундамента с плитой

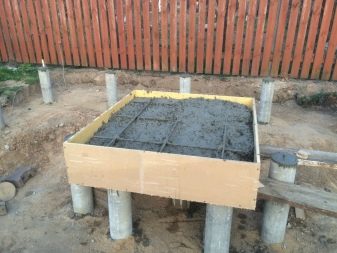

Одной из разновидностей фундамента под печь является свайная конструкция, которая отличается хорошей надежностью и простотой монтажа.

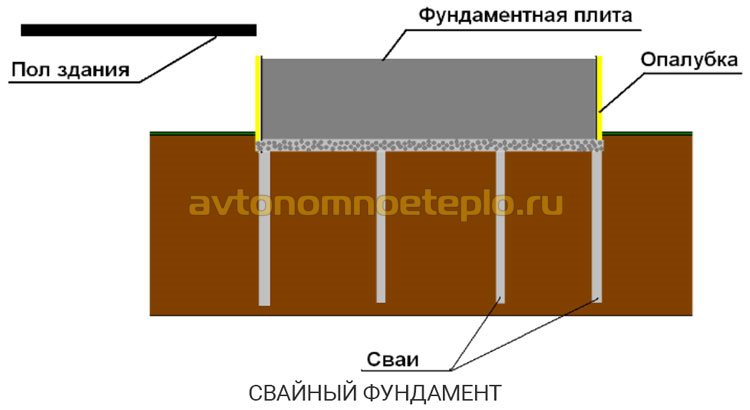

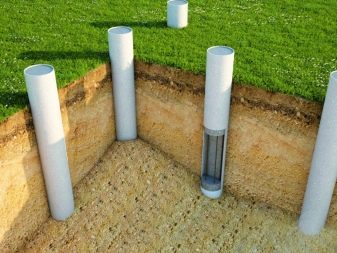

Фундамент на сваяхФундамент на сваях

Фундамент на сваях

  1. Делаем разметку на земле по размерам будущей печи и отмеряем по 10 см в каждую сторону – это и будет размер фундамента.
  2. Снимаем 20 см растительного слоя земли с помощью штыковой лопаты.Снят растительный слой землиСнят растительный слой земли

    Снят растительный слой земли

  3. Ставим колышки и натягиваем веревку.
  4. В каждой части колышка бурим ямы диаметром 20 см на глубину 50 см.Свайный фундамент под печьСвайный фундамент под печь

    Свайный фундамент под печь

  5. Делаем опалубку из деревянных досок, скрепляя их между собой гвоздями, и устанавливаем по размеру этих ям. Опалубка представляет собой деревянный ящик без дна.
  6. Делаем гидроизоляцию с помощью полиэтилена, который по периметру прикрепляем степлером к стенкам опалубки.
  7. На дно насыпаем песок, хорошо утрамбовываем его и на 15 см засыпаем гравием. Заливаем водой.
  8. Вяжем арматурные прутья с помощью проволоки 0,8 мм и хорошо скручиваем.Вязка арматурной сеткиВязка арматурной сетки

    Вязка арматурной сетки

    Устанавливаем армированный каркас.

    Армирование фундаментаАрмирование фундамента

    Армирование фундамента



  9. Сворачиваем плотные гильзы из рубероида и вставляем такие сваи в ямы. В качестве свай можно использовать асбестовые трубы.Гильзы из рубероидаГильзы из рубероида

    Гильзы из рубероида

  10. Заливаем бетонной смесью готовые и вставленные в яму сваи.
  11. Делаем технологический перерыв на 2 недели.
  12. Теперь можно заливать весь фундамент бетонной смесью.
  13. Накрываем полиэтиленом и даем фундаменту затвердеть не менее 2-3 недель.

Видео: Как сделать фундамент под печь

Устройство фундамента под кирпичную печь – чертежи, схемы, инструкции

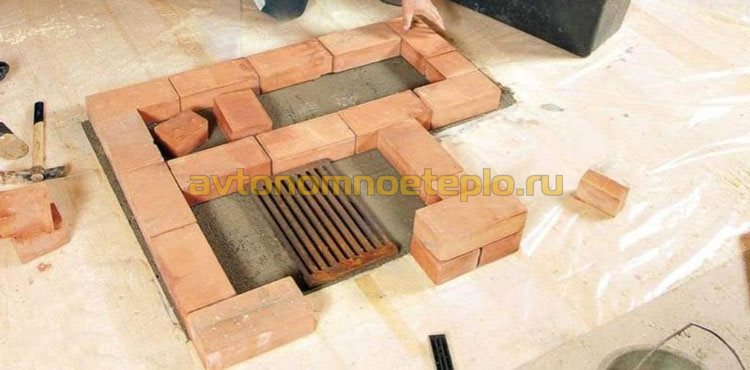

основание для кирпичной печки
    Содержимое:
  1. Нужен ли фундамент кирпичной печи
    1. Как рассчитать фундамент под печку
  2. Варианты фундаментов под кирпичную печь
    1. Свайные фундаменты
    2. Столбчатые фундаменты

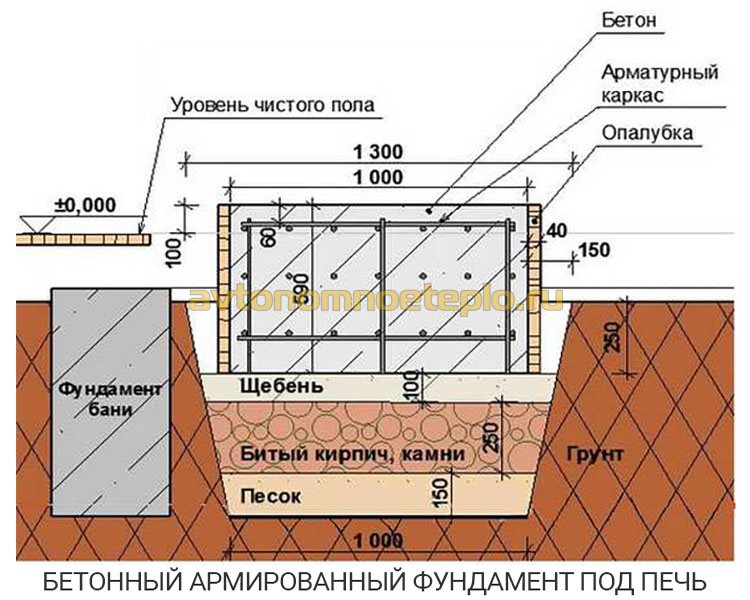

    3. Железобетонные фундаменты

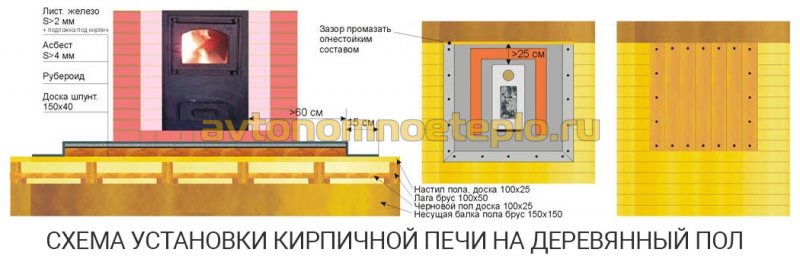

    4. Установка печи на деревянный пол
  3. Как класть первый слой кирпича на фундамент
  4. Как не допустить выдавливание фундамента

Не всем подходят легкие металлические печи для отопления жилого дома или установки в бане. Как показывает практика, в каждом третьем случае, выбирают печное оборудование, изготовленное из кирпича. Конструкцию устанавливают на прочном основании.

Фундамент для печи из кирпича, предотвращает разрушение кладки, продлевает срок эксплуатации. Прочность и глубину основания, рассчитывают исходя из особенностей грунта, полного веса конструкции и климатических условий.

Нужен ли фундамент кирпичной печи


Согласно строительным нормам, заливка фундамента под печку из кирпичной кладки требуется, если нагрузка на пол превышает допустимые значения. Определить необходимость в дополнительном укреплении основания, можно после проведения относительно несложных расчетов.

Изготовление фундамента предусматривается на ранних этапах проектирования жилого дома или бани, еще перед возведением стен. Во время подготовки, рассчитывают глубину залегания, выбирают тип и материал основания.

Как рассчитать фундамент под печку


Расчеты основывают на фактической нагрузке, испытываемой основанием под весом кирпичной кладки. Масса одного кубического метра уложенного кирпича, включая раствор, необходимый для укладки, равняется 1350 кг.

Согласно СНиП, максимально возможная нагрузка на пол, не требующая дополнительного укрепления фундаментного основания, 750 кг. Больший вес приводит к необходимости дополнительных мер, направленных на усиление несущей поверхности.

На легкую кирпичную печь без фундамента, уходит не более 200 шт. камня. Общий вес конструкции варьируется от 600 до 750 кг. Если устанавливают печку из более 200 шт. кирпича, потребуется сделать правильный, подходящий фундамент, учитывающий:

  1. Массу и нагрузку на основание.
  2. Финансовые затраты.
  3. Глубину промерзания грунта, атмосферные и погодные условия.

Толщина фундамента делается пропорционально нагрузки на основание. Для легкой печки, достаточно залить бетонную подушку толщиной 10-15 см. Сложные конструкции из кирпича, требуют изготовления фундаментного основания.

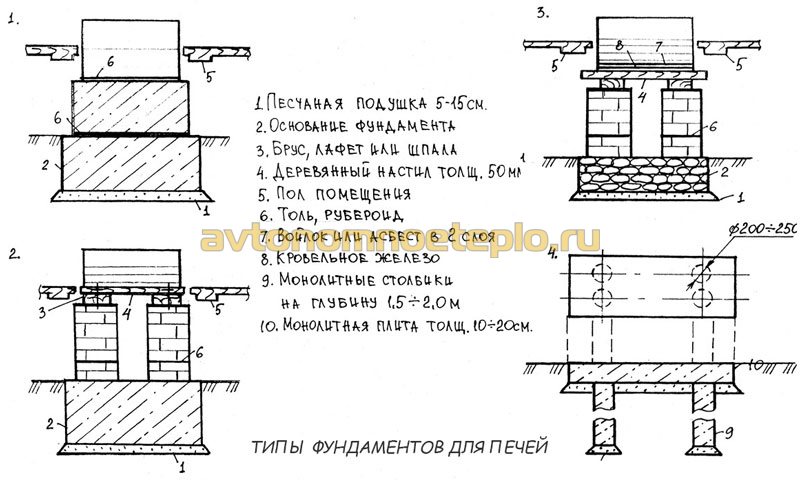

Варианты фундаментов под кирпичную печь


Если становится очевидным, что требуется строительство фундамента под кирпичную печь, необходимо грамотно подобрать вариант усиления основания. Широко распространены следующие решения вопроса:
  1. Буронабивные и винтовые сваи.
  2. Кирпичные столбы.
  3. Железобетонные плиты и ленточный фундамент.
  4. Усиление деревянного пола и несущих конструкций.

При выборе подходящего варианта, учитывают особенности конструкции печи, период выполнения работ, финансовые затраты.типы печных оснований

Свайные фундаменты


Один из экономных вариантов изготовления фундамента – это применение буронабивных или винтовых свай. Устройство позволяет обойтись без обширных земляных и бетонных работ, и одновременно обеспечивает прочность основы под установку печи.

Свайные или игольчатые фундаменты изготавливаются быстро, что сокращает сроки проведения работ вдвое, по сравнению с бетонированием:

  • Буронабивные сваи – для установки, с помощью бура высверливается отверстие в земле, с целью достигнуть прочного грунта. Если такой возможности ввиду особенностей почвы нет, углубляются ниже уровня промерзания. После высверливания отверстия, в самом низу, специальным буром расширяют яму, изготавливая «юбку».
    Устанавливают металлический каркас, предотвращающий осыпание почвы. Заливают вырытую яму бетоном с обязательным армированием буронабивной сваи. Столбики перевязываются между собой арматурой. Сверху заливается бетонная подушка или лента.устройство буронабивного печного фундамента
    пробуренные углубления под буронабивные сваи
    выставление опалубки и армирование буронабивного основания

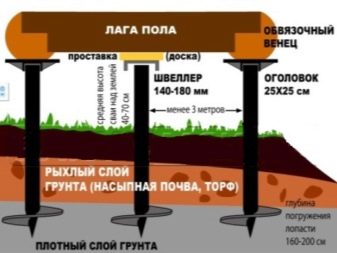

  • Винтовые сваи – устройство свайно-винтового фундамента такое же, как и буронабивного аналога, только в качестве опор используются специальные металлические стержни. По форме, буры напоминают резьбовой винт с большим шагом.
    Для установки, сваи вкручивают в грунт. Закрученные сваи обрезают под один уровень. Металлические элементы оставляют в земле, внутреннюю полость заполняют бетоном. Сверху заливается бетонная подушка с обязательной обвязкой винтовых свай между собой.варианты фундаментов из винтовых свай

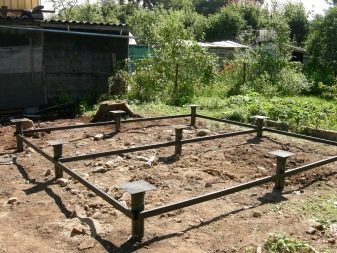

    обвязка металлических свай при монтаже печного основания
    печное основание на металлических сваях




Винтовые и буронабивные сваи имеют приблизительно одинаковую устойчивость к нагрузке. Существующие СНиП позволяют использовать игольчатую фундаментную основу при строительстве жилого дома. Поэтому, свайные винтовые и буронабивные фундаменты с успехом применяются под печи из кирпича.

Особенность фундамента на винтовых сваях в том, что металлические винты, вкрученные в грунт, остаются в земле. Срок эксплуатации изделия ограничивается 50-60 годами. За это время, стальные опоры сгнивают и приходят в негодность.

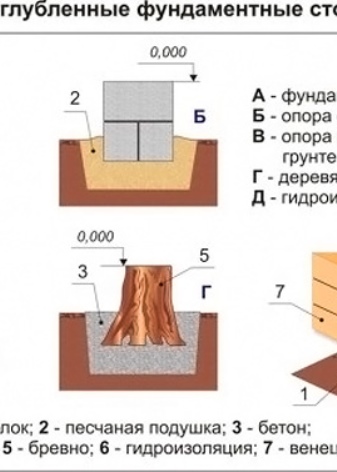

Столбчатые фундаменты

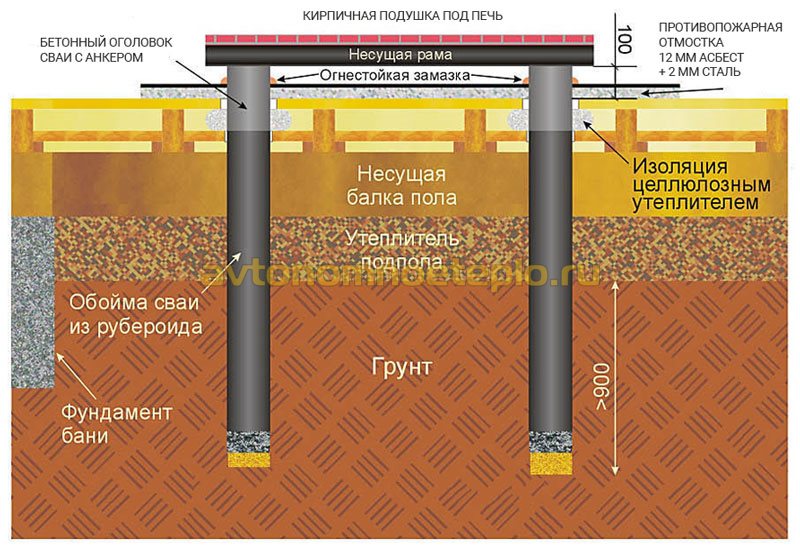

Фундамент столбчатого типа изготавливается также, как и буронабивной, с тем отличием, что столбы делают из кирпича. Для проведения работ подойдет практически любой бутовый кармический камень.

Во время выполнения работ, учитывают некоторые нюансы:

  • Кирпич, используемый для фундамента – основу выкладывают из материала, отличающего влагостойкостью, прочностью и способностью выдерживать заморозки без потери прочностных характеристик.
  • Критерии выбора материала – лучше выложить основание из полнотелого керамического кирпича. Подойдет материал, имеющий дефекты: сколы, включения и т.п.
    Делать фундамент из силикатного кирпича, нельзя. Силикатный кирпич быстро набирает влагу, растрескивается, покрывается плесенью и грибком. Со вр6еменем, столбцы начинают проседать и становятся неспособными выдерживать дальнейшую нагрузку.
  • Расстояние между столбцами – как правило, опоры ставят по углам будущей конструкции печи и шагом через каждый метр друг от друга.

схема столбчатого печного фундамента
железобетонный фундамент на сваях

Для фундамента лучше использовать керамический кирпич. Подойдет кирпич, бывший в употреблении. Во время кладки используют песчано-цементный раствор с добавлением щебня мелкой и средней фракции.

Железобетонные фундаменты


Бетонное основание под кирпичную печь, выдерживает максимальную нагрузку. Чаще всего изготавливается ленточный фундамент. В некоторых случаях, в качестве основания укладывают уже готовую ЖБИ плиту.

У каждого из вариантов есть свои особенности:

  • Фундамент из бетонных блоков – отличается быстротой монтажа и способностью выдерживать высокую нагрузку. В зданиях, где в качестве межэтажных перегородок установлены ЖБИ плиты, печь можно установить на втором этаже, конечно, если это позволяют сделать остальные технические характеристики дома.
    Недостаток ЖБИ, необходимость использования специальной погрузочной техники и невозможность самостоятельного проведения работ.
  • Ленточный фундамент – марка используемой бетонной смеси М 400. Перед заливкой выкапываются траншеи и устанавливается опалубка. Нижняя точка ленточного фундамента, должна приходиться ниже уровня промерзания. Внизу выкопанной траншеи делается гравийная отсыпка.
    В нижней точке будущего фундамента делают «зуб» или «юбку», расширяя основание ямы под углом 45°. В канаву укладывают вязаный арматурный каркас. Толщина и шаг арматуры, соответственно 1/10-15см. После изготовления металлического армокаркаса, заливают основу бетонной смесью.

плитный железобетонный фундамент под печь
железобетонный армированный фундамент
заглубленный фундамент
бутобетонный фундамент

Ленточный фундамент подойдет для больших печей типа «голландка» и «русская», весовой нагрузкой свыше 1400 кг. Для максимальной прочности, изготавливается послойный пирог. Делается утрамбовка щебня с песком. Опытные мастера обильно поливают каждый слой водой, чтобы увеличить плотность.




Установка печи на деревянный пол


В деревянной бане или жилом доме, используется фундамент из бруса. Деревянное основание не сильно подходит для установки кирпичной печи. Но, если нет других вариантов и при условии соблюдения правил пожарной безопасности, можно выполнить минимальные условия, делающие возможными установку облегченного печного оборудования весом до 750 кг.

Для монтажа выполняют следующие условия:
  • Укрепляют деревянный пол – сверху на доски нашивают QSB плиту. Лаги укрепляют металлическим углом толщиной 3-4 мм.
  • Защищают дерево от нагрева и влаги – сверху деревянных полов стелют изоляционный материал, сверху укладывают стальной лист.

схема деревянного основания под печку

Чтобы поставить массивную кирпичную конструкцию в деревянном доме, полы в месте установки разбирают, заливают бетонное основание или используют винтовые и буронабивные сваи.

Как класть первый слой кирпича на фундамент


Между фундаментом и кладкой кирпича, предусматривается обязательная прокладка. Основа подвергается сильной гидравлической нагрузке: промерзает зимой и тянет влагу из грунта. По этой причине, перед тем как укладывать первый слой кладки, стелют гидроизоляцию. Изолирующий слой предотвратит отсыревание печи и попадание влаги в помещение.

Перерыв между фундаментом и кладкой, служит еще нескольким целям:

  • Предотвращает появление грибка.
  • Снижает влияние «гуляния», выдавливания фундамента на кладку печи.

гидроизоляция между фундаментом и печной кладкой

Прокладка между фундаментом и кладкой кирпича, выполняется следующим способом:

  • Окончание фундамента относительно пола – бетонная подушка делается на 10-15 см ниже уровня полового покрытия.
  • В качестве гидроизоляции, применяют рубероид, наплавляемую гидроизоляцию или клеенку с большой плотностью.
  • Первый слой кладки укладывают после полного высыхания фундамента. Согласно строительным нормам, для приобретения максимальной прочности бетона, требуется не менее 28-30 дней.
    Исключение составляют ситуации, когда принято решение ставить кирпичную печь на плитный фундамент или винтовые сваи. Время после установки основания до клаки, сокращается как минимум втрое.

Для первого слоя кладки выбирают кирпич с равномерными краями, одинаковый по размерам, без видимых дефектов.

Как не допустить выдавливание фундамента


В обычных условиях, на фундамент постоянно оказывается нагрузка. В зимнее время года, основание выдавливает вверх, а в летнее, проседает. Как правило, колебания в несколько сантиметров не считаются критичными, свыше – приводят к разрушению кирпичной кладки печи.

Ремонт фундамента сложен и потребует значительных материальных затрат. По этой причине, во время изготовления проектной документации и расчетов будущего фундамента, предусматриваются меры, направленные предотвратить выдавливание по причине морозного пучения грунта:

  • Глубина котлована – яма под фундамент делается так, чтобы нижняя часть на 30 см приходилась ниже точки промерзания. Нарушение этого правила, одна из распространенных причин выдавливания.
    Глубина промерзания в каждом регионе разная, поэтому предварительно требуется узнать, как сильно промерзает земля в местности, где устанавливается печка.
  • Песчаная подушка – служит нивелирующим и амортизирующим слоем сезонных изменений плотности грунта. Толщина песчаной прослойки не менее 10-15 см.
  • Утепление вокруг фундамента – в качестве теплоизолирующего материала, применяют экструдированный полистирол. Плиты устанавливают ниже уровня грунта, как минимум на 80см.
  • Основание фундамента – в нижней точке делают своеобразное расширение, называемое «зубом» или «юбкой», предотвращающее сезонное «гуляние».
  • Выбор фундамента в сложных гидрогеологических условиях – перед началом работ, следует убедиться, что выбранное основание лучшим образом соответствует особенностям грунта. На суглинистой почве, лучше ленточный и буронабивной фундаменты.
    Решение принимается, основываясь на особенностях эксплуатации и весе конструкции печи. На торфяной болотистой почве, лучше фундамент из винтовых свай. Обязательно углубление до прочного грунта.

Глубина фундамента под кирпичную печь, чтобы не допустить выдавливания, должна быть ниже точки промерзания. Дополнительную защиту дает качественная теплоизоляция стенок и грамотный монтаж.

как сделать под русскую печку из кирпича в деревянном доме, как построить кирпичную конструкцию на винтовых сваях

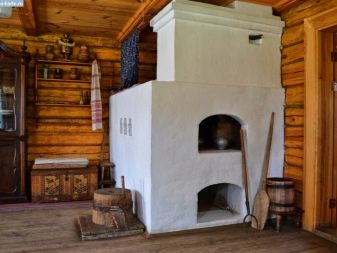

Настоящая кирпичная или «русская» печь была и остается одним из главных элементов внутреннего убранства многих частных домов и строений. Для некоторых людей она играет роль оригинального дизайнерского решения, для других – лишь выполняет функцию отопления. Одним из важных моментов в ее установке является процесс изготовления фундамента.

Особенности

Установка исправной и надежной печки отличается некоторыми особенностями. К примеру, многие застройщики или хозяева частных территорий часто задаются вопросом о необходимости подготовки фундамента или основания под печь. Это означает как расходы, так и дополнительные строительные работы – если речь идет об уже построенных зданиях.

Следующие ниже факторы позволят понять для себя, целесообразна ли установка такой конструкции.

  • Особенности почвы/грунтовых пород. Если вы наблюдаете смещения почвы, оползни или образование отверстий в породе на вашей территории – установка фундамента рекомендована. Однако при установке печи в доме с монолитной/цельной железобетонной основой этот вариант исключен.
  • Особенности конструкции самого здания/строения. Тут важны такие факторы, как наличие свободного места для установки, материал в основе здания (камень, дерево, железобетон). В деревянных домах с кирпичной печкой без фундамента высок риск возгорания. Многие из видов кирпичей, таких как пористый глиняный, долго сохраняют жар.
  • Предполагаемый вес печки. Если он не превышает 200-250 кг, установка фундамента необязательна. Здесь стоит учесть нагрузку печи на основание вашего здания/строения. Равномерно распределить вес – все равно, что обеспечить длительный срок хранения как печки, так и основания. Равное давление на оба компонента уменьшит трение и риск быстрого износа. Поскольку большинство печей именно «русского» типа – габаритные конструкции с весом до нескольких тонн, этот пункт невероятно важен.

У многих свое мнение на этот вопрос, однако опытные застройщики понимают необходимость установки фундаментной основы. Это служит дополнительным фактором надежности и устойчивости печки.

Особенное внимание при установке фундамента стоит уделить виду грунта на вашей территории:

  • супесь;
  • глинистый;
  • суглинок.

Поскольку установка печки в домах чаще всего дело не разового использования (кроме менее требовательных и легких в монтаже металлических печей), стоит позаботиться о сохранности фундамента как при высоких, так и при низких температурах – для летнего и зимнего времени.

Некоторые виды грунта с содержанием глины при низких температурах расширяются. В строительстве это называется пучинистостью, то есть замерзанием влаги в породе. При этом расширение грунта часто неравномерно и может привести к трещинам и повреждению фундамента.

Существует ряд мер для большей надежности в установке фундамента. Они разработаны для ответственных хозяев или застройщиков с установленными нормами безопасности (строительство общественного места: усадьбы, музея, даже библиотеки).

  • Снабжение фундамента дополнительной плитой. Плита размещается под основание фундамента, занимает большую площадь и носит функцию снижения давления и нагрузки. Рекомендуется качественное армирование плиты, это снизит риск образования трещин.
  • При установке плиты желательно использовать специальную супесчаную подушку, которая будет выполнять функцию амортизации (принятия давления и нагрузок) нижних пород при замерзании.
  • Для обеспечения полной безопасности строения возможна установка водоотводных труб или подогрева/теплоизоляции здания. Это уменьшит возможность избыточной пучинистости.

Это больше относится к новым зданиям и строениям, находящимся в стадии застройки, но не нужно думать, что установка обыкновенной печи настолько сложна и требовательна.

Не забывайте, что качественный фундамент для печи – прежде всего безопасность для всего дома. Чем больше качественных усилий будет затрачено на его установку, тем меньше будет дополнительных затрат по времени и ресурсам для ремонта и демонтажа.

Виды

Вес, присутствие свободного пространства, уровень грунтовых вод и разновидность самого грунта – определяющие факторы выбора того или иного вида фундамента. Можно встретить всего несколько видов фундамента: плиточный (или плитный), свайный, заглубленный/незаглубленный. Некоторые еще говорят о таком типе, как ленточный фундамент.

  • Плиточный фундамент требует установки супесчаной подушки и щебня (до 10 см толщиной), залитых бетонным слоем не более 5 см, и арматурных конструкций. Они устанавливаются для равномерного распределения нагрузки. Особенность плиточного фундамента – монолитность и целостность железобетонной/бетонной плиты. Возможно размещение рубероида на битум, это поможет конструкции сохранять гидроизоляцию.
  • Особенность именно свайного фундамента в простоте и надежности. Его установка не нуждается в дополнительных земляных работах – сваи могут быть вогнаны в грунт путем забивки или вибропогружения. При этом сваи могут быть изготовлены как из некоторых видов дерева, так и из железобетона. Возможна установка металлических полых свай – конструкция позволяет глубоко вгонять себя в землю и заполнять бетоном – для лучшей устойчивости.

Данный тип является одним из наиболее распространенных в постройке зданий и объектов среднего типа.

Можно выделить вид фундамента по его размещению относительно пола здания/строения. Здесь существует заглубленный тип и незаглубленный.

  • Заглубленный нужен для кирпичных печей с весом 2 и более тонн. Основанием для данного фундамента служит глина пористого типа либо лессовый грунт. Последний представляет из себя горную породу осадочного неслоистого типа, зачастую – смесь суглинистых и супесчаных пород. При этом не забывайте, что глубина установки фундамента на данных породах должна быть ниже уровня промерзания в осенние или зимние заморозки.
  • Использование незаглубленного типа оправдано для печей с весом не более 1,5 тонн. При этом он показывает высокие характеристики прочности и надежности именно на участках с низким уровнем грунтовых вод и с материковой либо осадочной грунтовой породой.

Каждый из видов используется в различных условиях на объекте строительства. Тут можно сказать как о погодных условиях, так и о затраченных на установку финансах.

Как построить?

Изготовление каждого типа своими руками вполне возможно, запаситесь нужной литературой и терпением.

Первый шаг в установке плиточного типа – подготовка углубления в почве для будущей установки. Размеры и глубина в данном случае никем не фиксированы (хотя существуют рекомендуемые габариты – до 500 мм), застройщик должен самостоятельно подобрать оптимальные характеристики.

Следует следить за поверхностью котлована, она должна быть ровной.

Следующий этап – засыпка котлована щебнем (до 10-15 см) и утрамбовка. Залить готовый раствор можно после гидроизоляции конструкции рубероидом. Состав заливки в данном случае – 1/3/5 (цемент, песок, щебень). Часто такой вид устанавливается на цокольных этажах небольших строений.

Свайный фундамент или фундамент на винтовых сваях – не менее надежный и простой в установке вид. Для него вам понадобится вырыть ямы по углам предполагаемой плиты (диаметр при этом должен сохраняться на уровне не менее 20 см). Ямы предварительно засыпаются смоченным песком и гравием (от 10 до 15 см) – необходимо делать для простоты утрамбовки.

Подготовка опалубки для дальнейшей заливки бетона нуждается в установке рубероидного листа и армопояса. После утрамбовки, заливки и промазки свай последние монтируются друг с другом и служат основаниями для железобетонных или бетонных плит. Как уже было сказано, существует тип свайного фундамента без земляных работ.

Заглубленный вид более сложен в устройстве и монтаже. Здесь есть свой последовательный план установки.

  • Следите за тем, чтобы вырытый вами котлован был на 10-15 сантиметров больше, чем размеры самой печки. Эта цифра должна соблюдаться с каждой стороны котлована. Характеристики глубины в данном случае не фиксированы, каждый следует разным правилам, однако чаще всего она не превышает полутора метров.
  • Дальнейший этап заключается в уплотнении и утрамбовке дна вырытого котлована. Для этого может быть использован щебень (заранее смоченный или нет – решать вам). После уплотнения дна котлована, толщина щебня не должна опускаться ниже 15 см.
  • Для более плотной утрамбовки застройщик может использовать супесчаный слой толщиной до 30 см, последний увлажняется небольшим количеством воды для большего уплотнения. Когда песчаный слой обсохнет, нужно добавить еще один слой щебня поверх него. В этот раз – уже до 20 см.
  • Следующий важный этап – сделать деревянные опалубки. Внутренняя поверхность может быть предварительно смазана битумом, так вы обеспечите гидроизоляцию вашей конструкции.
  • Дальнейшая установка заглубленного вида схожа с установкой свайного фундамента, однако образованное пространство от стенок грунта до фундамента в данном случае засыпается песком.

Незаглубленный тип представлен тремя отдельными видами: столбчатый, монолитная плита, решетка. Каждый из данных видов имеет свои особенности по установке.

  • Столбчатый является более дешевым вариантом и представлен в виде нескольких опор вертикального типа, погруженных в заранее подготовленную почву не более чем на 30%. Ориентировочное расстояние между опорами должно составлять 2 метра.
  • Монолитная плита больше подходит для установки фундамента на грунтах без проседания почвы. Но данный тип применим к более легким постройкам, так как подвержен влиянию внешних факторов – механические повреждения и другие. Под готовую монолитную плиту можно подвести гидро- и теплоизолирующие элементы – во избежание промерзания в зимнюю пору года.
  • Решетчатый тип является, пожалуй, одним из самых простых видов незаглубленного фундамента. Изготовление его представляет из себя монтирование большого количества плит с арматурой. Это сэкономит ваши ресурсы при заливке. Кроме того, решетчатый тип более устойчив к разрушению. При поломке или образовании трещин на отдельных частях фундамента, снижен риск передачи повреждений на другую его часть.

Советы

Как можно было заметить – изготовка нужного фундамента для печки – сложный, но необходимый процесс для хорошей работы любой отопительной системы. Можно выделить несколько простых, подводящих итог моментов, при правильном использовании которых вы грамотно организуете любую печь в своем доме.

  • Определите параметры вашей территории. Это: условия внешней среды, возможные механические повреждения, вычислите нагрузку и давление от печки. Проведите глубокий аналитический расчет – от своих финансовых возможностей до измерений уровня грунтовых вод. Чем точнее будут данные, тем проще будет выбрать подходящий тип фундамента, и тем меньше хлопот принесет вам его эксплуатация.
  • У каждого свои финансовые возможности, однако старайтесь не экономить на технике, растворах и механизмах для качественной заливки. Запомните, цена равняется качеству, и чем она больше, тем больше шансов, что ваша установка прослужит долго и будет нести вам только удовлетворение и радость.
  • Изучите другие ресурсы, электронные и письменные с качественной информацией про установку фундамента. Вам следует уяснить, что тот, кто осведомлен, то и вооружен на случай непредвиденных ситуаций. А опыт – дело не только теории, но и практики.

Процесс строительства печи от закладки фундамента смотрите ниже.

Как залить фундамент под кирпичную печь в деревянном доме своими руками?

Фундамент под печь из кирпича возводится всегда, так как он снижает нагрузку на грунт. Важное условие: риск деформации (даже самой незначительной) в основании должен быть полностью исключен. В противном случае, вам не избежать образования трещин в кладке и фрагментарного или даже полного разрушения печи.

О типах фундамента для кирпичной печи

Начнем с того, что фундамент под кирпичную печь может быть наземным и подземным. Наземные используются реже, в основном в тех случаях, когда печная конструкция возводится на втором этаже. Подземное основание, напротив, распространено гораздо шире.

Если рассматривать наиболее подходящий тип основания с учетом материала, то для кирпичной конструкции оптимальным решением будет свайное основание или платформа из бутобетонного материала. О принципах их обустройства расскажем ниже.
Фундамент под кирпичную печь

Что надо сделать до того, как начать заливать основание…

Во-первых, обязательно проанализируйте плотность грунта, особенно, если кирпичная печь планируется большой и массивной. Обычно проблем не возникает с песчаными и глинистыми почвами. Но если земля рыхлая, неоднородная и содержит много излишней влаги, перед началом работы обязательно примите меры по ее уплотнению.

Во-вторых, не помешает знать уровень грунтовых вод. Если они располагаются низко, то основание делается на 15 см больше с каждой стороны, чем сама печь, и заглубляется на столько, насколько требует вес печной конструкции, а также степень пучения грунтов. Так, например, на суглинке основание должно находиться ниже уровня промерзания земли.

А если вы строите печь на супесчаной почве, нет смысла «закапываться» глубже 80 см. Если же грунтовые воды расположены близко, то заглубление фундамента будет минимальным, зато его размеры для большей устойчивости делают гораздо больше, чем габариты печи.

Бутобетонный фундамент под кирпичную печь

Бутобетонный фундамент под кирпичную печь
Если вы выбрали бутобетонный тип, следуйте данной инструкции…

  1. Подготовьте котлован. Его размеры должны превышать размеры планируемого основания на 15 см с каждой стороны.
  2. Засыпьте на дно котлована щебень слоем около 15 см.
  3. Утрамбуйте щебень. После того как процесс трамбовки завершен, проверьте горизонтальность слоя. Для этого вам понадобится уровень.
  4. Установите деревянную опалубку. Габариты опалубки идентичны размерам фундамента.
  5. Внутреннюю поверхность опалубки следует обработать. Для этого подойдет либо рубероид, либо битум высокой температуры. Когда этап обработки завершен, засыпьте в опалубку средней величины камни (диаметр камней приблизительно должен быть равен 12 см).
  6. Засыпьте мелкий щебень, чтобы заполнить пространство между камнями.
  7. Подготовьте раствор из песка и цемента в соотношении 3 к 1. Готовая масса должна иметь консистенцию густой сметаны.
  8. Выполните заливку печного основания цементно-песочным раствором. То есть залейте слой, полученный в результате засыпания щебня и камней.

    Обратите внимание, что готовый фундамент под кирпичную печку должен на 7 см быть ниже уровня пола.

  9. Хорошенько выровняйте верхнюю поверхность кладки с помощью уровня.
  10. Накройте поверхность плотным полиэтиленом.
  11. Дайте отстояться 10 дней, затем приступайте к кладке печки.

Бутобетонный фундамент под печь

Свайный фундамент под кирпичную печь

Еще один вариант, который подходит для кирпичной печки и который можно сделать своими руками, — свайный. Вбитые сваи являются своеобразной надежной опорой.

Вот последовательность работ:

  • С помощью бура сделайте ямы глубиной 1 м, диаметром 0.2 м.
  • На дно каждой ямы насыпьте щебень и тщательно утрамбуйте его.
  • Монтируйте рубероидную опалубку, предварительно завернув материал в трубки.
  • Залейте бетоном до уровня нижней плиты.
  • Через 10 дней установите бетонную плиту толщиной 15 см.
  • Выполните гидроизоляцию, используя рубероид или горячий битум.

Свайный фундамент под печь

Советы печников

  1. Учитывайте общий вес кирпичной печки при выборе типа и материала. Так, если общая масса конструкции составляет менее 750 кг и она будет возводиться на первом этаже, вполне достаточно простого железобетонного основания. Если вес превышает указанный показатель, стоит задуматься о сооружении отдельного фундамента.
  2. Идеальное и очень надежное решение для кирпичных печей небольшого веса – столбчатое основание. Вкопанные на достаточно большую глубину столбы работают как сваи. А уже роль опоры выполняет размещенная на земле армированная бетонная плита.
  3. Не стоит соединять основание печки и дома или банной постройки, так как фундамент должен принимать нагрузку, идущую исключительно от печи. Зазор между этими двумя основаниями составляет порядка 5 см и засыпается в два слоя песком или прокладывается гидроизоляцией.

Вам станет понятнее, как залить фундамент под кирпичную печку в бане или деревянном доме, если вы найдете время просмотреть видео.

Желаем вам удачи в работе!

Фундамент под печь: технология возведения



Делаем фундамент

Устанавливая русскую печь или английский камин в коттедже, деревянном доме или бане, вы можете задаться вопросом, нужен ли фундамент под печь или можно обойтись без него. Разберемся, как сделать фундамент под печь.

Печной фундамент – необходимость, а не прихоть

Как правило, в большинстве случаев фундамент под печь просто необходим. Если планируется строить русскую печь из кирпича в деревянном доме, то фундамент нужен обязательно. Причем его основание должно быть расположено ниже уровня промерзания.

А вот фундамент под металлическую печь зачастую устраивается простым усилением основания. Но это в том случае, если установлена печь, имеющая компактные размеры, вес которой не превышает 450 – 500 кг. Проектируя фундамент под печь в бане, необходимо подсчитать вес металлической печи, для этого необходимо учесть:

  • Собственный вес печи
  • Вес  каменной закладки
  • Вес воды в нагревательном бачке
  • Вес облицовки из кирпича, если таковая имеется.

Таким образом, мы делаем не банную печь под фундамент, а фундамент устраиваем под банную печь.

Таким образом, мы делаем не печь под фундамент, а фундамент устраиваем под печь.

Вес и влага имеют значение

Если в доме печной фундамент устраивается исходя в первую очередь из веса самой печи,  то фундамент для печи в баню нужен еще и потому, что в бане используется большое количество воды. Даже аккуратное пользование водой не предохранит пространство под печью от проникновения влаги. Проникая под печь, влага способствует намоканию грунта и последующему его вспучиванию. Вспучивание грунта однозначно приведет к деформации печного основания, этот процесс будет только усиливаться в зимнее время. Когда влажный грунт будет замерзать и расширяться, а потом оттаивать и опадать при каждой топке. Проблем с печью здесь не избежать.

Определение размеров и места

Устраивая фундамент под печь необходимо соблюсти все правила по устройству фундаментов и дополнительно выполнить ряд правил именно по устройству печного фундамента. С чего начать? Для начала нужно определить размеры. Учитывайте, размеры фундамента должны на 50 мм быть больше основания печи. Другими словами, имея печь, размеры которой 1000Х700 мм, потребуется устроить фундамент с размером 1100Х800 мм.

Определившись с размерами, необходимо выбрать место, где будет строиться фундамент под печь. Выбирая место, вы должны четко знать, где будет находиться труба дымохода. В противном случае впоследствии, устраивая дымоход, вы можете столкнуться с проблемой, когда труба дымохода упрется в несущую конструкцию вашего строения. Потребуется прибегать к различным вариантам по обходу препятствия. Конечно, если другого варианта установки печи просто не существует из-за ограниченного пространства самого помещения, его внутреннего устройства, придется устраивать фундамент там, где это возможно. Но в любом случае необходимо рассмотреть все варианты. Следующее, на что стоит обратить свое внимание, – фундамент печи не должен соприкасаться с фундаментом самого здания. Минимальный зазор между основным и печным фундаментом должен быть не менее 50 мм. Если фундаменты располагаются на таком расстоянии, зазор между ними необходимо впоследствии заполнить сухим песком.

Устраиваем фундамент — подготовка

С местом определились. Необходимо приготовить материалы и инструмент. При устройстве печного фундамента можно применить два вида фундамента:

  • Бетонный
  • Бутобетонный

Бутобетонный  фундамент рентабельно устраивать, когда в наличии есть достаточное количество бутового камня. Если в вашей местности такого материала нет, можно использовать обычный бетонный фундамент под печь. Рассмотрим, как сделать фундамент под печь, описав оба названных выше способа.

Бетонный фундамент

Чтобы построить фундамент для печи вам потребуется:

Если в вашей почве присутствует большое количество сульфатов и уровень грунтовых вод довольно высок, мы рекомендуем вам использовать сульфатостойкий цемент марки ССПЦ. Отличие цемента ССПЦ от обычного ПЦ заключается в способности бетона из данной марки цемента противостоять разрушающему воздействию сульфатов, растворенных в грунтовых водах.

  • Песок крупнозернистый без включений. Идеальным вариантом будет использование горного песка, но подойдут также морской и речной. Методы очистки песка от примесей мы уже рассматривали на страницах нашего интернет-ресурса.
  • Материал для опалубки.
  • Щебень.
  • Рубероид или плотный полиэтилен.

Инструменты:

  • Корыто для раствора
  • Лопаты: штыковая, совковая
  • Строительный уровень
  • Молоток, гвозди, ножовка для сооружения опалубки
  • Строительный степлер

Нужно ли углубляться

Можно начинать строить фундамент для печи. У многих может возникнуть вопрос, обязательно ли углубляться в грунт, когда устраивается фундамент своими руками под печь. Наш ответ – обязательно. Иногда встречается вариант, при котором фундамент устраивается с малым заглублением. Снимается только верхний растительный слой и после установки опалубки заливается фундамент. Это совершенно неправильный способ. Плита фундамента, устроенного таким образом, будет постоянно испытывать нагрузки, особенно в зимнее время. Мотивация об экономном расходе строительных материалов при устройстве такого фундамента ничем не обоснована. Заглубление необходимо провести на глубину ниже уровня промерзания в вашем регионе. Можно использовать мелко заглубленный фундамент в баню под печь, но с обязательным устройством свай под основной плитой фундамента.

Устройство котлована – основные параметры

Выкапывание котлована

Для сухих, песчаных грунтов бывает достаточно 500 – 600 мм. Но на пучинистых грунтах эта глубина не должна быть меньше 1000 мм. Повторяем – это правильное устройство фундамента.

Правильная закладка фундамента

По разметке роем котлован. Размер котлована должен позволять установку опалубки. Но если почва на вашем участке достаточно плотная и края не осыпаются, можно обойтись и без нее. В любом случае все зависит от конкретного места и грунта. Когда опалубка установлена, на дно котлована засыпается слой щебня  толщиной 100 мм. Щебень необходимо разровнять по уровню. После этого ручной трамбовкой необходимо выполнить уплотнение щебня.

Гидроизоляция и заливка

Для гидроизоляции фундамента к внутренней стороне опалубки с помощью строительного степлера крепится слой рубероида. Можно приступать к заливке. Важно знать, что верхний уровень фундамента должен быть ниже основного пола здания на 60 – 70 мм. Готовим раствор по следующим пропорциям:

  • Цемент 1 часть
  • Песок  3 части
  • Щебень 5 частей

Песок и гравий должны быть чистыми. Дополнительные включения снижают адгезивные способности растворной смеси. Идеально будет, если песок и щебень промыты водой.

Раствор

  • Вначале готовится сухая смесь из цемента, песка и щебня. Можно использовать раствор для кладки печи.
  •  После перелопачивания и получения однородной массы постепенно добавляется вода до образования раствора консистенции густой сметаны. Раствор можно заливать.

Постарайтесь произвести заливку за один день. В противном случае в фундаменте образуется несколько слоев, которые могут привести к его растрескиванию.

Фундамент для печи бутобетонный

Использование бутобетонного фундамента позволяет значительно сэкономить на растворе. Рассмотрим вариант такого фундамента.

Бутобетонный фундамент

Подготовка котлована выполняется точно так же, как и в первом случае. После того как засыпан и утрамбован щебень, на дно укладывается первый слой бутового камня. Раствор для бутобетонной смеси:

  • Цемент 1 часть
  • Песок 3 части

Приготовленным раствором заливается первый слой бутового камня. После этого укладывается следующий слой и заливка продолжается.

  • Таким способом выполняется вся заливка.
  • Не допускается заливка одновременно нескольких слоев бутового камня. В этом случае внутри фундамента образуются пустоты, снижающие характеристики фундамента.

Если вы решили устроить фундамент под кирпичную печь своими руками, важно знать, что приобретенный и открытый цемент очень быстро теряет свои качества. Цемент марки 300 уже через месяц взаимодействия с воздухом приобретет свойство 270, а через полгода 210.

Окончание заливки и правила сушки

Фундамент залит. Необходимо тщательно выровнять его поверхность и проверить с помощью строительного уровня.

  • Десять дней фундамент будет высыхать. В первую неделю необходимо сбрызгивать его поверхность водой.
  • Если у вас нет возможности все время находиться на участке, поступите следующим образом: прикройте после заливки фундамент полиэтиленовой пленкой и оставьте в таком положении на неделю.
  • Через семь дней пленку необходимо снять и оставить фундамент еще на 5 – 6 дней.

Фундамент для печи на сваях

Если вы решили устроить мелко заглубленный фундамент, вам потребуется свайный фундамент под основной плитой. Сделать это можно следующим образом.

  • Снимается растительный слой на глубину 200 – 250 мм.

Фундамент на сваях

  • С помощью бура делают отверстия глубиной 1000 мм, при этом 200 мм диаметра будет вполне достаточно. На дно скважин засыпается слой щебня и утрамбовывается. Расположение свай должно быть таким, чтобы ваш фундамент опирался на них.
  • Из рубероида сворачиваются гильзы соответствующего диаметра и вставляются в скважины. Можно заливать раствор.

Можно поступить и по-другому. Если в вашем распоряжении имеются асбестовые или полиэтиленовые трубы соответствующего диаметра, после того как на дно скважин насыпан щебень, туда вставляются трубы. Конечно, трубы потребуется выровнять по одному уровню. Примерно через 7 – 10 дней после заливки свай можно заливать сам фундамент.

Фундамент – мелочей не бывает

Готовый фундамент

Что еще важно знать про фундамент? От качества фундамента зависит продолжительность срока службы печи из кирпича или металла. Если в дальнейшем вам потребуется перекладка печи, сделать это намного легче, чем устроить новый фундамент. Ведь потребуется демонтаж старого, а это очень трудоемкая работа. Поэтому, устраивая фундамент для кирпичной печи, особое внимание уделите качеству используемых материалов и их подготовке. Все материалы должны быть просеяны и очищены. Работать с очищенными материалами намного легче, а конечный результат получится намного лучше. Если у вас имеются трудности с определением состава грунта на вашем участке, посоветуйтесь со знающими людьми, узнайте уровень промерзания грунта в вашем регионе. Ведь устройство фундамента в северных и южных районах коренным образом отличается друг от друга по заглублению, способу гидроизоляции и т.д. Самое главное перед началом работы — это понимание, что в устройстве фундамента не бывает мелочей, на которые не стоит обращать внимание.

Фундамент под кирпичную печь

Начало фундамента - опалубкаФундамент под будущую кирпичную печь — первый этап строительства. От его надёжности и грамотного устройства зависит и судьба самой печи. Средняя кирпичная печь — 700-800 кирпичей. Вес кирпича 4 кг, потому вес такой печи около трёх тонн. У большой печи и того больше. Да кирпичная труба свой вес прибавляет, да на один угол обычно давит. А площадь печи 1-2 м2, Вот и получается, что нагрузка на фундамент приличная выходит. Значит к нему относиться надо с особым вниманием и уважением.

Прежде всего определяем состав грунта: песчаный, глинистый, суглинок и т. д. От состава зависит, как он поведёт себя в зимние морозы. Глинистый и суглинистый при промерзании обладает пучнистостью, то есть расширяется при замерзании от присутствующей в нём влаги. А промерзание и расширение может быть неравномерным, что вызывает подвижку фундамента, его выпирание и, как следствие, перекосы. От двойного воздействия (сверху давит вес печи, снизу выпирающая сила) фундамент может даже треснуть, а вслед за ним и печь.

Как сделать надёжный фундамент для печи

Чтобы избежать подобных воздействий и сохранить печь целой применяют следующие действия.

Во-первых, под фундамент делается плита большей площади, чтобы уменьшить нагрузку. Плита хорошо армируется, во избежании трещин и переломов.

Во-вторых, под плиту делается увеличенная песчанно-гравийная подушка, компенсирующая давление снизу в случае пучнистости промерзающего грунта.

В-третьих, для уменьшения пучнистости, пространство под домом максимально осушается, вокруг дома делается водоотвод. Тем самым уменьшаем влажность самого грунта.

В-четвёртых, фундамент делается сплошной и утепляется (если фундамент свайный, зашивается и утепляется), уменьшая вероятность промерзания. Дом также должен буть надёжно утеплён, в том числе и пол первого этажа. Тогда сама конструкция дома работает как термос, сохраняющий почвенное тепло, не дающее грунту промерзать.

Совокупность этих условий даст возможность сделать прочный и надёжный фундамент.

Разберём теперь конкретный пример. Фундамент под нашу печь будет расположен на умеренно пучнистом грунте в доме сезонного использования.

Плита под фундамент

Чертёж фундамента - вид сбоку и сверхуФундамент делается на 10 см шире основания печи, так, чтобы в каждую сторону оставалось 5 см. Поскольку печь будет в доме используемом сезонно, в доме, который уже построен, а грунт зимой обязательно будет промерзать, возможно пучение грунта. Чтобы фундамент не треснул, положим его на армированную бетонную плиту.

Размеры плиты (в см): 200х150х20 (0,6 м3)

Под плиту делаем песчаную подушку, толщиной 5 см (объём песка: 200х150х5=0,15м3 )

Цементный раствор для плиты 1:3 (цемент/песок)

Плиту обязательно армируем металлическим прутком, диаметром 1 см, прутки выкладываются крест=накрест с шагом 10 см и узлы перевязываются вязальной проволокой (не свариваются, чтобы не ослаблять сам пруток).

Фундамент — основание

Если фундамент для нашей кирпичной печи делаем бетонным, нам понадобятся: цемент, песок, щебень (или гравий, или бутовый камень,или битый кирпич). Такой фундамент удобно делать, если высота его невысока ( в пределах 0,5 м).

Если выше, проще короб фундамента выложить из бетонных блоков или кирпича (можно силикатного или обычного красного кладочного). А внутреннее пространство забутовать, залить бетоном, смешанным с кирпично-каменным наполнителем: щебнем, галькой, бутовым камнем, кирпичным боем. Только нельзя использовать кирпич, хранившийся долго под открытым небом, он от намоканий и промерзаний теряет свою прочность и может рассыпаться.

Раствор для кладки также делается из расчёта 1:3. На забутовку (внутреннюю заливку пропорция раствора 1:4. Объём заполнителя (по отношению к раствору не более ½), то есть камня не больше по объёму, чем раствора, чтобы не потерять связующие свойства растворной смеси.

Пример сметы под фундамент

печь ОВИК -15 с духовкой 4,5х3 кирп. (117х78 см)

Плита: бетонная, армированная мет. прутком (диаметром 8-10 мм), с ячейкой 10 см. Размеры плиты (в см): 200х150х20 (0,6 м3)

Плита заливается в земляную опалубку глубиной 25 см, на песчаную подушку толщиной 5 см, предварительно хорошо утрамбованную. Металлические прутья уложить с шагом 10-12 см и узлы перевязать проволокой. Глубина залегания в плите — ближе к середине. Цементный раствор готовить из расчёта 1:3 (цемент/песок).

Основание состоит из:

кирпичного короба 130х90 (5х3,5 кирп. = 15 шт. в ряду)

забутовки — заполнения (бетонно-каменно-кирпичная смесь)

Размер силикатного кирпича: 250х120х88 мм.

Кирпичный короб выкладывается на предварительно выстоявшуюся плиту (5-7 дней выдержать) по отвесам. Высота кладки — до уровня нижней кромки половых лаг — 12 рядов.

Цементный раствор для кладки готовить из расчёта 1:3 (цемент/песок)

Цементный раствор для забутовки 1:4 (цемент/песок).

Для забутовки использовать кирпичный бой и камни не больше ½ объёма заполняемой полости.

Материалы:

кирпич силикатный (250х120х88) 15 шт.х12 ряд = 180 шт.

Если кирпич лежал зиму на улице под открытым небом, его использовать нельзя.

Плита (0,6м3 ):

цемент — 260 кг

песок — 0,4 м3

кладка кирпичная (V=0,65м3): цемент- 60 кг (130 л р-р)

песок 0,1 м3

забутовка (1,107 м3): цемент (из расчёта 1:2 объёма раствора=0,55 м3) =182 кг

песок = 0,4 м3

Итого:

кирпич силикатный = 180 шт.

цемент = 502 кг (количество в мешках определяем исходя из веса фасовки)

песок = 0,9 м3

Обычно эти цифры увеличивают на 10%, чтобы не промахнуться в меньшую сторону.

Металл

пруток метал. (диаметром 10-12 мм) 2 м х 15 шт., 1,5 м х 20 шт. = 60 м

проволока вязальная (1-1,5 мм) = 10 м

Обязательна прокладка гидроизоляции (рубероид в 2 слоя) между плитой и основанием фундамента, чтобы отсечь подъём влаги (каппилярный эффект) к силикатному кирпичу, который при регулярном увлажнении теряет прочность. Готовому фундаменту нужно выстояться хотя бы 2 недели для обретения бетоном заданной прочности.

фундамент под печь - виды и гидроизоляция

фундамент под печь

Содержание:





Не смотря на обилие приборов, которые применяют для отопления домов и квартир, каменные печи не теряют своей актуальности. Многие домовладельцы устанавливают их в новых домах, банях. В самом деле, с ней нет особых хлопот, не считая заготовки дров, зато множество преимуществ. Но, несмотря на внешнюю простоту каменная печь – это довольно сложный теплотехнический прибор и его установку лучше поручить печным мастерам.



Как рассчитать фундамент для кирпичной печки

Как рассчитать фундамент для кирпичной печки

Каменная печь – это строительный объект и перед ее возведением необходимо выполнить ряд расчетов. Бесспорно, главный из них – это расчет фундамента. Для определения примерной грузоподъемности этой части строительной конструкции можно принять, что один кубический метр кладки, выполненной из кирпича, весит порядка 1 350 кг. В этой цифре учтено наличие раствора, который используют для заделки горизонтальных и вертикальных швов. Зная объем печи, его легко можно рассчитать исходя из ее геометрических параметров, можно подсчитать ее вес, перемножив объем на 1 350. Если масса печи не будет превышать 750 кг, то можно обойтись и без сооружения отдельного фундамента. На печи такого размера расходуют порядка 200 кирпичей. Поэтому, их устанавливают на подложку, состоящую из листа асбеста и кровельного железа.

Если же масса печи превышает значение 750 кг, то без возведения фундамента не обойтись. При его сооружении необходимо соблюсти главное условие — фундамент под печь должен быть расположен ниже пояса промерзания. Такое решение позволит избежать сезонного воздействия движущегося грунта.



Виды фундамента под печь



Если вес печи превышает 750 кг, то в ее основании необходимо соорудить прочное основание. Для этого необходимо вырыть котлован, у которого надо выровнять стены, в дно вывести в горизонтальную плоскость, выравнивание следует проводить с применением строительного уровня. На дне, вырытой ямы необходимо обустроить подушку. Для этого на дно высыпают щебень и плотно его утрамбовывают. После чего, на утрамбованной поверхности необходимо соорудить тонкую цементную стяжку.

На эту опору оказывает давление только печь и соединять его с общим фундаментом не имеет смысла. Более того, строительная практика показывает, что между ними имеет смысл оставить зазор в пределах 50 мм. Это позволит обоим основаниям перемещаться друг относительно друга при подвижках грунта. В этот зазор засыпают песок или укладывают несколько слоев рубероида.



Столбчатый печной фундамент

Столбчатый печной фундамент

Для его изготовления достаточно по углам, вырытого котлована установить столбы. Затем, на них укрепляют стальную конструкцию, своего рода ростверк или положить на оголовки плиту, изготовленную из армированного железобетона. Она и станет основанием для будущей печи. Между плитой или металлической конструкции необходимо оставить небольшой зазор, он пригодится в том случае, когда печь даст определенную усадку.



Бутобетонный фундамент

Кроме столбчатого фундамента, под печь часто применяют, так называемый бутобетонный тип основания. Для его сооружения необходимо подготовить котлован. Его размеры должны превышать габариты будущей печи в плане на 150 мм.

Бутобетонный фундамент под печь

Дно в котловане выравнивают и засыпают слоем боя кирпича или щебенки. Засыпанный материал необходимо утрамбовать и вывести поверхность в ноль по горизонтальной поверхности. На следующем этапе необходимо собрать опалубку из досок. Ее устанавливают на готовое основание и засыпают в нее крупными камнями и мелкой щебеночной массой. После этого полученный слой, а его толщина должна быть несколько сантиметров, заливают смесью песка и цемента. Как только раствор схватиться, можно приступить к формированию второго слоя. Эту работу можно остановить, когда до верхнего края опалубки останется 60 – 70 мм. Полученную поверхность выравнивают по горизонтали. После этого опалубку можно закрыть полиэтиленом и оставить на неделю. По прошествии этого срока можно приступать к кладке печи.



Железобетонная плита

В качестве фундамента для печи можно применить и плиты, изготовленные из армированного бетона. Ее толщина должна быть не менее 150 мм. Перед тем как ее уложить потребуется снять слой грунта. Плиту можно уложить на вкопанные заранее сваи.

Железобетонная плита под печь

Вне зависимости от того, какой тип выбран для печного фундамента, его оголовок в обязательном порядке должен быть закрыт двумя слоями рубероида. Так обеспечивается его гидравлическая изоляция.

Ошибки возведения и их последствия

При самостоятельном возведении печного фундамента можно ожидать появления различных ошибок.  К самым распространенным ошибкам можно отнести те, которые будут перечислены ниже:

  1. Главная ошибка заключается в том, не редко, на фундамент отсутствует рабочая документация. Стадию проектирования пропускать или игнорировать недопустимо. В противном случае все работы и затраты с ними связанные могут оказаться бессмысленными.
  2. Работы должен выполнять только квалифицированный строитель, который уже имеет опыт выполнения подобных работ. Рабочий без какой-либо квалификации, скорее всего не сможет выполнить работы в строгом соответствии с поставленными техническими требованиями.
  3. Еще один просчет, который допускают застройщики – это начало строительства, без подробного анализа грунтов, расположенных на месте строительства. Без этой информации невозможно рассчитать площадь фундамента, правильно выбрать место под опоры и выбрать оптимальный вид печного основания.
  4. Строительство фундамента нельзя выполнять без точного знания глубины заложения. Часто, этот параметр рассчитывают на основании опыта прошлых работ. Во избежание таких неприятных ситуаций надо изучить характеристики грунта и постоянно сверять данные с проектной документацией. При этом надо помнить, что любой фундамент должен опираться на грунт, у которого не разрушена структура.
  5. Иногда, при строительстве фундаментов, застройщик сохраняет верхний слоя почвы. Это недопустимо. Его надо удалять, при этом надо заглубится на 150 мм.
  6. Неправильно проведенный выбор фундаментного основания обязательно приведет к неприятным последствиям. Вплоть до полного разрушения конструкции.

Гидроизоляция и заливка фундамента под печь

Гидроизоляция и заливка фундамента под печь

Для гидравлической изоляции потребуется рубероид. При помощи строительного степлера его надо закрепить на опалубке. После этого можно приступить к заливке раствора. Но сначала его надо приготовить. Для этого потребуется одна часть цемента, три части чистого, промытого песка, пять частей щебня, в не должно содержаться ни каких посторонних примесей. Порядок изготовления раствора выглядит следующим образом:

  1. Все ингредиенты перемешивают между собой до получения однородной массы.
  2. В полученную смесь добавляют воду. Ее надо добавлять небольшими порциями. При этом смесь должна постоянно перемешиваться. В итоге должен получиться раствор по плотности похожий на густую сметану. После этого его можно вываливать в опалубку.

Заливку проводят в течение одного рабочего дня. Если эту операцию растянуть на большее время, то с течением времени полученный монолит начнет растрескиваться.

Этот способ сооружения опоры применяют в тех местах, где нижний слой почвы ослаблен, в то время как верхний отличается надежностью.

Необходимо удалить растительный слой почвы на глубину порядка 200 мм. Полученную площадку выравнивают. Высыпают песок или гравий, уплотняют и приводят полученную поверхность в горизонтальное положение. На полученную конструкцию укладывают ЖБ плиту толщиной до 150 мм, можно ее изготовить непосредственно на месте.

Для этого процесса потребуется соорудить опалубку, которая должна соответствовать размерам плиты. В ней устанавливают арматурную конструкцию, которая состоит из прутков диаметром 12 мм. Арматуру выкладывают в два слоя. После заливки поверхность необходимо выровнять по горизонтали. По окончании работ, плиту закрывают полиэтиленовой пленкой и оставляют в таком виде минимум на неделю. Это необходимо для того, что бы раствор набрал прочность, при которой можно продолжать работы.

Поверхность фундамента находится ниже уровня пола. Для того чтобы их выровнять, можно использовать кладочный кирпич.



Видео по теме фундамент под печь

1 фундамент под печь



2 фундамент под печь своими руками

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
