Фундамент из металлических труб: Фундамент из труб металлических

Строим столбчатый фундамент из металлической трубы БУ

Столбчатый фундамент из металлических труб является самым прочным и надёжным в отличие от фундаментов в которых использованы трубы другого материала

Строим столбчатый фундамент применяя металлические трубы БУ

Недостатки

Свайный металлический фундамент более дорогой чем из асбестоцементных или пластиковых труб
Самый большой недостаток такого фундамента это то, что труба металлическая стальная установленная в этот фундамент подвержена коррозии
Поэтому трубы надо обязательно обрабатывать антикоррозийными средствами по всей внутренней и наружной поверхности, для этого может использоваться грунтовка или специальная краска для металлических труб
Ещё один недостаток связан с выравниванием поверхности всех установленных труб по горизонтали так как отпиливать трубы металлические толстостенные очень сложно

Достоинства

Основные преимущества металлических труб в фундаменте это то, что они крепче чем фундамент из асбестоцементных или пластиковых труб

Очень мало работ связанных с земляными работами
Очень выгоден в изготовлении на пучинистых грунтах
Работа с металлическими трубами в фундаменте очень проста при креплении металлической обвязки

Варианты столбчатого фундамента

Делать фундамент из металлических труб можно двумя способами

Первый способ

Сначала бурят скважины под металлические трубы
В эти скважины можно уставить одну трубу большого диаметра или несколько труб маленького диаметра
Трубы установленные в пробуренные скважины нужно забить еще на 50-80 см в грунт

Простой столбчатый фундамент из залитой бетоном трубы

Каркас из металлической трубы и всё свободное пространство в пробуренной скважине заливаем бетоном

Второй способ

Бурим скважину на пару миллиметров меньше диаметра трубы и забиваем в эту скважину трубу, а делается это для защиты от расширения трубы в жаркое лето
Для увеличения прочности фундамента можно в трубу установить арматурный каркас

Забитая труба металлическая оцинкованная

Бетонную смесь заливайте во внутрь трубы и тщательно обработайте вибратором для вывода пузырьков воздуха из бетонной смеси

Похожие записи:

видео-инструкция по монтажу своими руками, особенности конструкций из асбестоцементных, пластиковых, металлических изделий, цена, фото

Любая постройка начинается с возведения фундамента, конструкция которого может быть самых разных видов. Если планируется построить небольшое и легкое здание, то проще всего выполнить столбчатое основание. В данной статье мы подробно рассмотрим, как сделать фундамент из труб своими руками, чтобы он был достаточно прочным и долговечным.

Фундамент дома из труб

Особенности столбчатого фундамента

Основой столбчатого фундамента являются врытые в землю опоры, которые соединены между собой ростверком.

Они обязательно должны располагаться:

  • По углам здания;
  • Вдоль несущих стен с шагом 1,5 – 3 метра
    ;
  • В точках пересечения перегородок и стен.

Ростверк позволяет связать отдельные опоры в единую несущую конструкцию, нагрузка на которую распределяется равномерно.

Схема устройства столбчатого фундамента

Достоинства

Среди основных достоинств столбчатого основания можно выделить следующие моменты:

Невысокая цена строительства, по сравнению с ленточным фундаментомДля возведения данной конструкции требуется гораздо меньше бетона и арматуры.
Высокая скорость возведенияПрорубить скважины намного проще, чем выкопать траншеи или котлован.
Высокая прочностьПри условии соблюдения технологии возведения основания, его прочности вполне достаточно, чтобы выдерживать вес, к примеру, деревянного дома или другого не тяжелого строения.
Возможность выполнения строительства на склоне Установка столбов разной длины позволит без труда выполнить основание строения на участке со склоном.
Возможность ремонтаСтолбчатый фундамент всегда можно реставрировать или даже, при необходимости, построить под ним монолитную стену.

Совет!
Чтобы строение на столбчатом фундаменте смотрелось более привлекательно, основание можно скрыть за цокольными панелями, имитирующими кирпичную кладку или другие материалы.

На фото – обшивка цоколя панелями

Недостатки

Из недостатков данной конструкции можно выделить невозможность выполнить погреб под домом. Кроме того, такое основание не будет надежным на подвижных грунтах.

Как уже было сказано выше, столбчатый фундамент допускается использовать только под легкие постройки, такую ограниченность применения также можно отнести к недостаткам конструкции.

Особенности применения труб

Выполнить столбчатое основание здания можно из самых разных строительных материалов, к примеру:

  • Кирпича;
  • Бетонных блоков;
  • Древесины и пр.

Однако, наиболее простой вариант – использовать для этих целей трубы. Конечно, одних труб недостаточно, чтобы выдержать всю нагрузку от строения. Поэтому они, по сути, выполняют функцию опалубки для бетона.

Трубы для этих целей могут применяться разные:

  • Металлические;
  • Асбестобетонные;
  • Поливинилхлоридные.

Надо сказать, что в зависимости от их типа, технология устройства фундамента своими руками может несколько отличаться. Поэтому далее рассмотрим данный процесс отдельно для каждого вида опор.

Скважина для столба

Возведение фундамента

Подготовка

Устройство столбчатого основания, собственно, как и любого другого, начинается с подготовительных работ.

Выполняются они следующим образом:

  • Работа начинается с разметки участка согласно проекту.
  • Далее при помощи бура надо выполнить необходимое количество скважин, которые должны располагаться друг от друга на расстоянии 1,5-2 метра. Глубина скважин должна быть на 25-35 сантиметров ниже уровня промерзания грунта, в среднем это – 1,4-1,7 метров. Что касается диаметра скважин, то он зависит от диаметра опор, чаще всего этот параметр составляет 15-20 см.
  • Дно скважин на 10-15 см засыпается слоем щебня или песка.

Установка асбестобетонных опор

Асбестовые трубы

Наиболее распространенным вариантом являются асбестоцементные трубы для фундамента, что связано с их устойчивостью к коррозии, в отличие от металлических аналогов, и устойчивости к морозам, в отличие от пластика.

Итак, фундамент из асбестоцементных труб своими руками выполняется в таком порядке:

  • В скважину помещается асбестоцементная труба диаметром 200 мм, выступающая над уровнем почвы на 30-40 сантиметров.
  • Затем забиваются два металлических прута на расстоянии 6-7 см друг от друга. Прутья должны располагаться ниже опоры на 20 см и настолько же над ней возвышаться. Выступающая часть прутьев будет служить основой для крепления ростверка.
  • Далее опора изнутри и снаружи заливается бетоном марки не ниже М200.

Обратите внимание!
Перед использованием металлических трубных прутов, их необходимо обработать антикоррозийным составом.
Это позволит увеличить долговечность конструкции.

Заливка бетона в опору

После этого, точно также выполняется монтаж остальных опор. Самое главное в данном процессе – обеспечить расположение столбов на одном горизонтальном уровне. При необходимости, их можно подпилить. (См. также статью Изделия из труб: особенности.

)

Чаще всего, ростверк для такого основания выполняют из бруса, которые укладывается поверх столбом.

Опора из ПВХ трубы

Пластиковые

Столбчатый фундамент из пластиковых труб выполняется по описанной выше схеме. Поэтому опустим техническую часть его монтажа и рассмотрим особенности данного материала.

Итак, достоинством пластиковых труб является их дешевизна. Кроме того следует отметить, что они значительно легче и при этом более устойчивы к различным химическим веществам, чем асбестобетонные аналоги. Однако, как уже было сказано выше, пластик становится хрупкими на морозе.

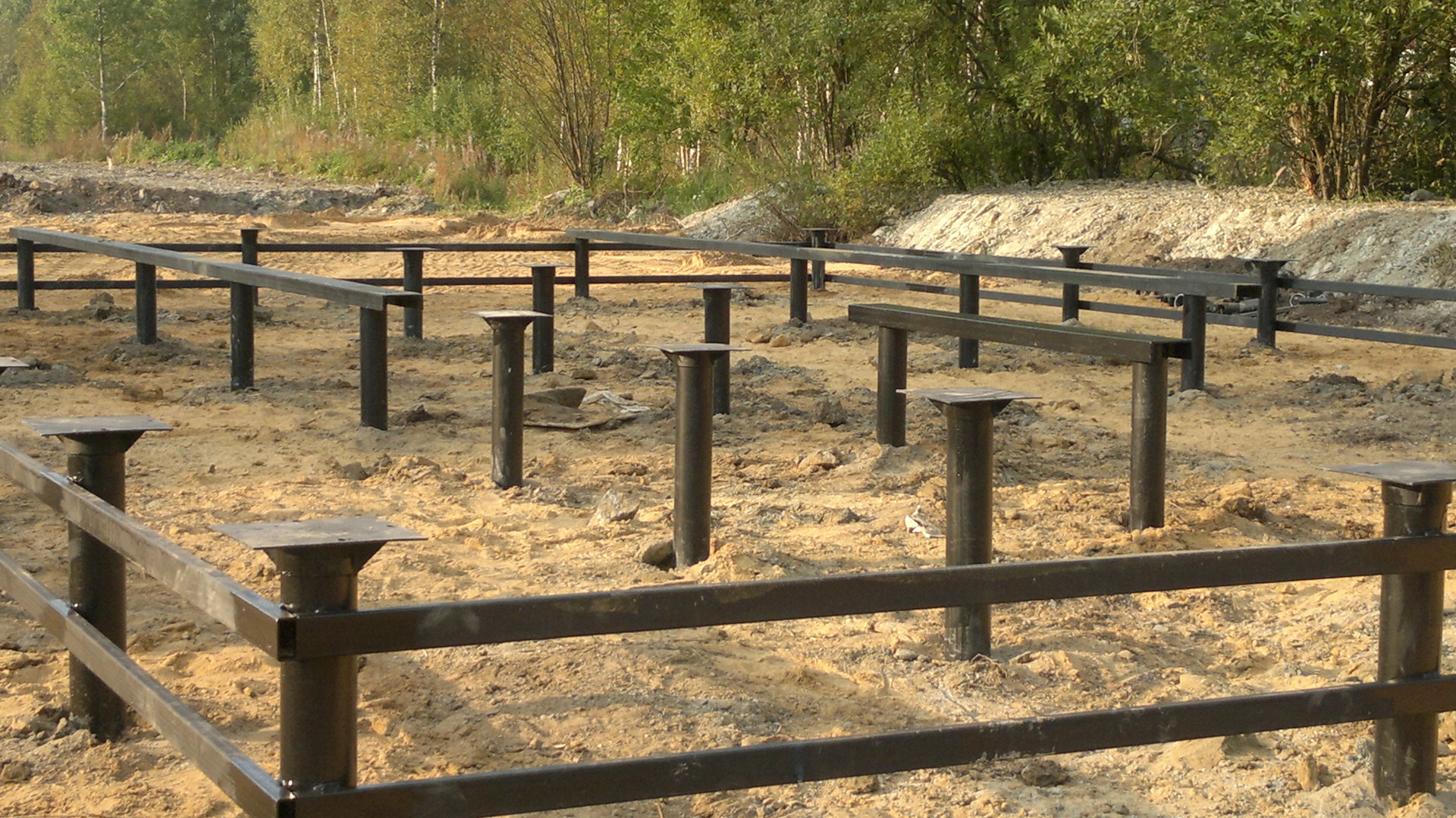

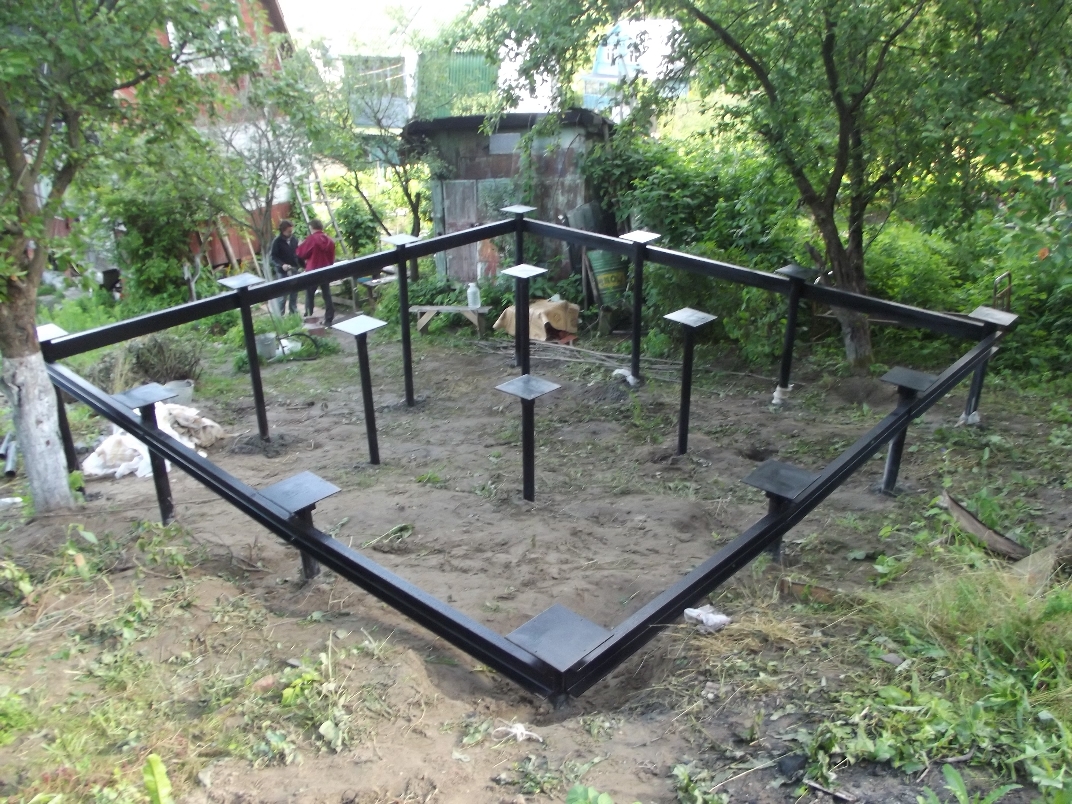

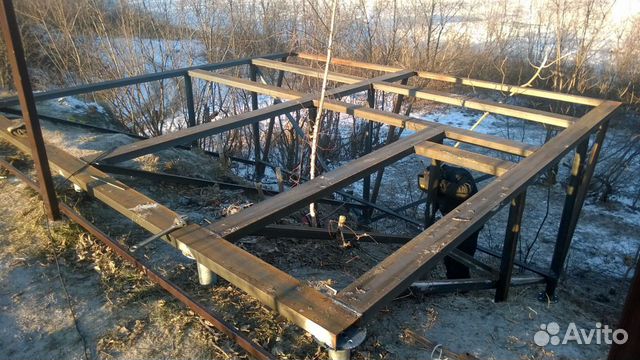

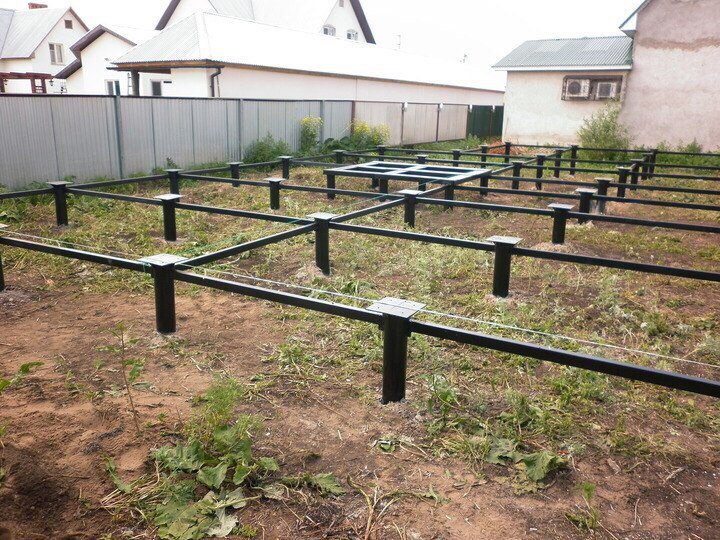

Готовый фундамент из металлических труб

Металлические

Фундамент из металлических труб является наиболее прочным и быстрым в плане возведения, но, в то же время, наиболее затратным вариантом. Кроме того, он требует надежной защиты металлических элементов от коррозии, в противном случае конструкция не простоит более двадцати лет.

Возводится такой фундамент на трубах своими руками следующим образом:

  • Обработанные антикоррозионным средством трубы забиваются ниже уровня скважин на 50-100 см. Самое сложное при этом – обеспечить один уровень для всех опор.
  • Далее выполняется заливка опор и шурфа бетоном. Использование арматуры в данном случае не требуется, так как столбы сами по себе достаточно прочные.

Совет!
При возведении подобного основания не обязательно использовать опоры большого диаметра (150-200 мм).
В скважину можно забить несколько труб меньшего диаметра на расстоянии 5 см.

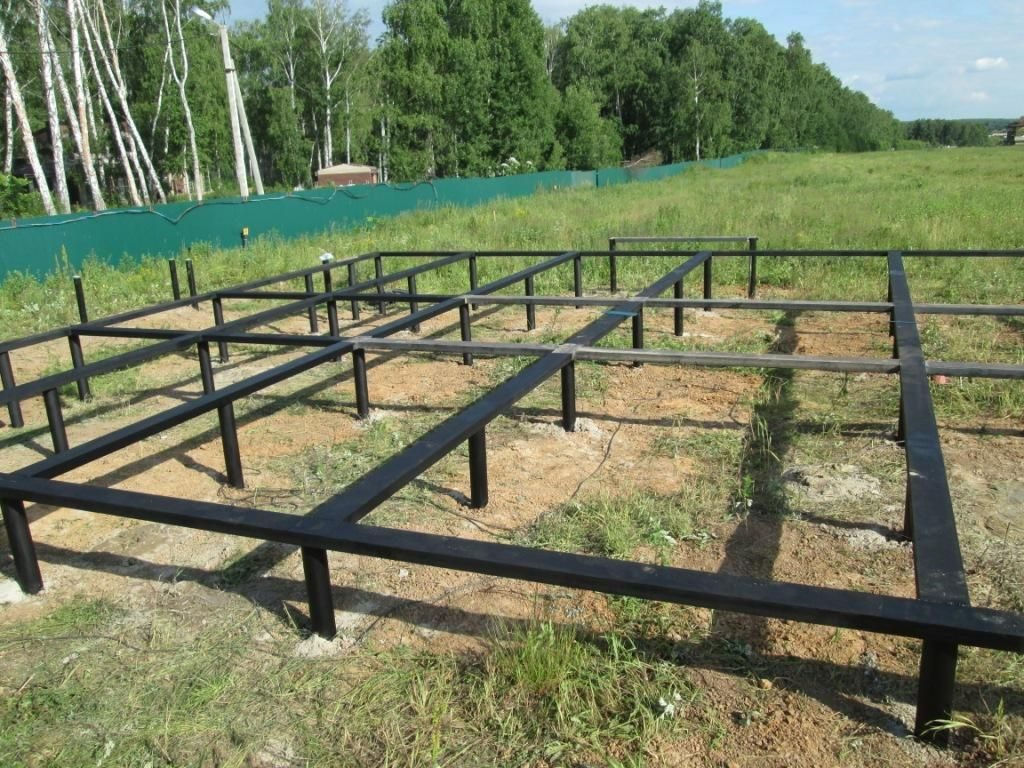

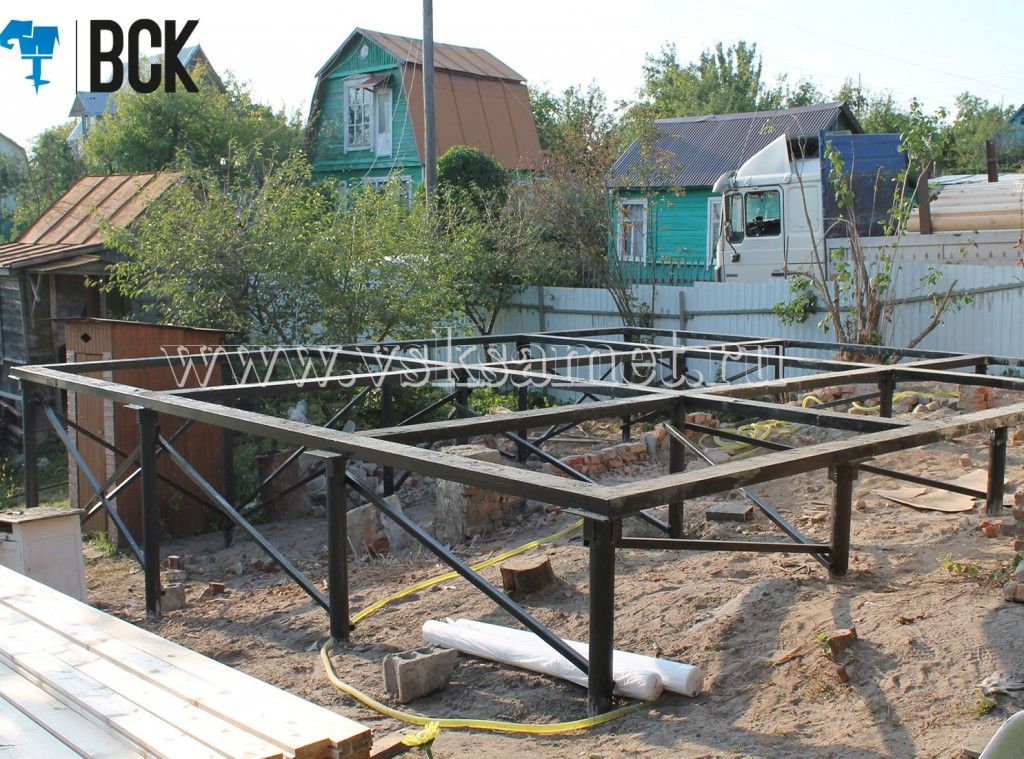

Для такого фундамента предпочтителен ростверк из металлического профиля. Конечно, он получится довольно дорогим, но зато – наиболее прочным. После того как ростверк будет готов, можно приступать к дальнейшему строительству здания.

Вывод

Выполнить столбчатое основание описанными выше способами действительно не сложно. Самое главное, решить какой будет фундамент из труб – ПВХ или асбестобетона, и затем в точности соблюдать технологию его возведения. В итоге получится надежная конструкция, которая сможет прослужить без ремонта до 70-80 лет. Из видео в этой статье можно получить дополнительную информацию по данной теме.

Как сделать фундамент из металлических труб своими руками: монтаж, чертежи

   Качественный фундамент является основой всего строительства. Однако далеко не всегда есть необходимость заливки из бетона. Существуют и альтернативные варианты, одним из таких является столбчатый вариант. Он часто используется для строительства зданий из дерева либо каркасных домов в один этаж. Также его можно использовать для небольших легких строений, например, для гаражей, бань, веранд, беседок.

Читайте также:  Как самостоятельно возвести фундамент из бута

Столбчатый фундамент из металлических труб – это аналог свайной конструкции, сочетающий в себе все ее преимущества. Такой вариант поможет вам сэкономить немало времени на земельных работах, избежать затрат на строительные материалы, не тратить время на копку котлована и сопутствующие работы. Однако для того, чтобы фундамент из стальных труб получился качественным и надежным, необходимо произвести правильный расчет, а также придерживаться технологии строительства. Сегодня поговорим о том, как создается забивная основа и разберем некоторые особенности ее возведения.

Особенности создания конструкции

Фундаменты из стальных труб могут быть использованы только для зданий, имеющих сравнительно небольшой вес. Применение металлических конструкций помогает несколько увеличить устойчивость свай к перегрузкам, а также позволяет избежать губительного воздействия влаги и перепадов температур на структуру бетона. Армирование для металлического фундамента не требуется.

По заглубленности существует лишь два типа фундаментов, в частности:

  1. Мелкозаглубленный.
  2. Заглубленный.

Первый вариант может быть использован для небольших конструкций, имеющих минимальную массу. Его рекомендуют устанавливать в регионах с мягким климатом и с нормальными показателями влажности грунта. Такой вариант проще, но менее устойчив, поэтому использовать его можно далеко не всегда. Такие фундаменты устанавливают на глубину около 80 см. Сваи вдавливаются в скважины меньшего диаметра, после чего заливаются раствором и обвязываются швеллером или брусьями.

Читайте также: Как сделать фундамент по технологии шведская плита

Если на площадке высоко расположен водоносный слой, отмечается плохая устойчивость грунта, необходимо увеличить глубину до отметки промерзания почвы и чуть ниже. В умеренном климатическом поясе нашей страны этот показатель может достигать 1,5 метра.

Скважины необходимо бурить на глубину около 2-х метров. Внутрь укладывается песок крупной фракции, а также устанавливают металлическую трубу, которую впоследствии заливают раствором. После пропитки растворов песка получается качественная и прочная основа.

Читайте также: Как сделать фундамент под забор своими руками

 Как выполняется закладка фундамента

В ходе работ обязательно нужно придерживаться технологии. В таком случае вы получите качественное и прочное основание, которое простоит десятилетия. Разберем пошаговую инструкцию по монтажу конструкций подобного рода.

  1. Подготовка. Перед началом работ необходимо составить план, в котором должны быть предусмотрены все основные нюансы: глубина залегания свай, их количество, расположение и т. д. Перед началом бурения проводится разметка. Необходимо пометить кольями места, где будут установлены столбы. Верхний слой почвы снимается, после чего проводится разравнивание поверхности.
  2. Бурение. Если вы не желаете привлекать спецтехнику, можно обойтись обыкновенным ручным буром. Величина углубления подбирается исходя из климатических особенностей региона, типа почв, глубины залегания грунтовых вод и других факторов. Диаметр ямы должен быть немногим больше размера несъемной опалубки. Если вы намерены строить здание для постоянного проживания, в качестве основы необходимо использовать трубы, толщиной не менее 250 мм.
  3. Подготовка бетона. Для его создания потребуется цемент М500 и смесь крупнофракционного песка с гравием. Сочетание составляет 1:6. Дополнительно рекомендуется добавить пластификатор. Перемешать можно вручную, миксером или с помощью бетономешалки.
  4. Подготовка перед установкой. На дно ямы укладывается подушка из песка, которую необходимо плотно утрамбовать. Опора должна быть изолирована с помощью битумной мастики.
  5. Монтаж трубы. Ее необходимо углубить в песчаную подушку и зафиксировать вертикально. Раствор должен быть залит таким образом, чтобы песок полностью им пропитался.
  6. Закрепление. Опалубку нужно закрепить вертикально и подождать до полного застывания основы. Чтобы повысить прочность фундамента, необходимо вставить внутрь трубы прут арматуры.
  7. Заполнение бетоном корпуса трубы и трамбовка.

На этом, собственно, все. Остается только дождаться полного высыхания и затвердевания бетона, после чего можно начинать строительство. Если вы выполните работы согласно технологии, вы получите надежную и качественную основу для любого строения.

фундамент из труб, свайный фундамент, свайный фундамент с ростверком

Ни одно строение не может обойтись без фундамента. Забор не является исключением. Для забора существует несколько вариантов фундамента. Выбор в пользу того или иного варианта зависит от материала забора и его веса, а также типа грунта. Если не уделить должного внимания фундаменту, то забор через некоторое время покосится, а кирпичный забор разрушится.

Зачем нужен фундамент?

Основная проблема любого фундамента это пучинистые грунты (глина, суглинок). Грунты этого типа содержат большое количество воды. Зимой вода замерзает и увеличиваясь в объеме, что создает нагрузку на фундамент и на конструкцию, которая на нем стоит. Это может привести к разрушению фундамента и конструкции.

Избежать указанного недостатка можно только заглубляя фундамент ниже уровня промерзания грунта. Следует отметить, что если грунт не относится к пучинистым породам, например, песок, то возможно устройство мелкозаглубленного фундамента. Если речь идет о легких заборах, то возможно снижение влияния грунта за счет различных технических решений.

Свайный фундамент

На даче нечасто строят массивный кирпичный или каменный забор для которого требуется мощный фундамент. Поэтому для упрощения постройки забора применяют свайный фундамент. Свайный фундамент может быть реализован различными способами. Тип свайного фундамента выбирают исходя из массы забора и особенностей грунта.

Сваи из металлических столбов

Сваи из металлических столбов самый распространенный фундамент для забора. Такие сваи хорошо работают на легких заборах, например, из металлической сетки, рейки и прочих легких материалов. Фундамент из металлических труб хорош для пучинистых грунтов, так как за счет малой площади сечения трубы практически не испытывает давление грунта в вертикальной плоскости.

Свайный фундамент из металлических труб изготавливают из водопроводной трубы диаметром 50 – 100 мм. Часто применяют старые трубы. Это позволяет неплохо сэкономить. В зависимости от высоты забора длина труб может быть 2 – 2,5 м. Трубы располагают на расстоянии 2 – 2,5 м друг от друга.


Рис.1. Свая из металлической трубы.

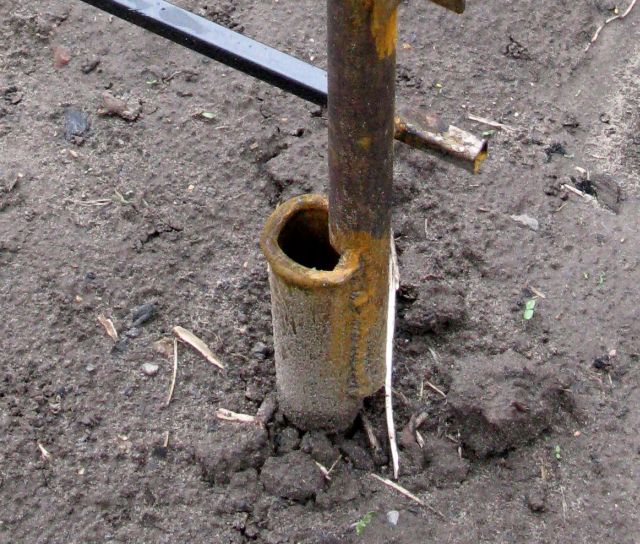

Для установки труб в земле делают углубление обычно 1 м. Сделать это можно с помощью садового бура или вырыв яму. Так же для этих целей можно использовать старый рыболовный бур для льда.


Рис.2. Бурение земли для установки сваи.

В сделанные углубления опускают трубу и засыпают ее землей. При засыпке важно утрамбовывать слои земли. Таким образом труба будет хорошо держаться в грунте.

Бетонированные сваи

Бетонированные сваи могут воспринимать значительно большие нагрузки, чем металлические столбы. Это становится возможным за счет бетонирования столбов. Бетон увеличивает площадь опоры сваи.

Применять такие сваи в пучинистых грунтах следует с осторожностью. Благодаря большей площади опоры, без заглубления ниже уровня промерзания, они могут испытывать значительные нагрузки со стороны грунта в вертикальной плоскости. Поэтому сваи этого типа следует либо заглублять на глубину 1,5 метра, либо применять в грунтах не склонных к пучению.

Существует два варианта устройства бетонированых свай: бетонирование основания сваи и бетонирования столба.

Для установки забора чаще всего применяют первый вариант свай. Работы по устройству практически аналогичны сваям из металлических столбов. Такие сваи изготавливают из металлической трубы.

Для установки свай необходимо сделать углубление в грунте диаметром равным 2 – 3 диаметрам трубы. На дно углубления насыпают щебень, это обеспечит дренаж. Помещают трубу в яму и заливают бетон. Бетон размешивают в пропорциях 1:3. В бетон желательно добавить щебень.

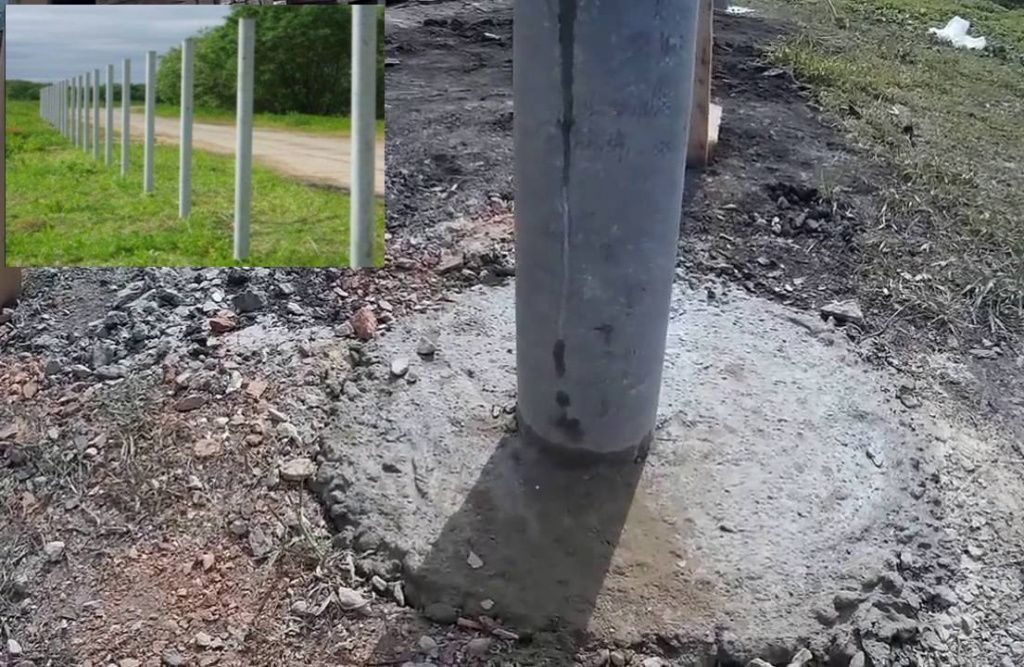

Рис.3. Бетонированная труба.

Второй вариант – это бетонирования ствола сваи. Сваи этого типа изготавливают из асбестоцементной трубы. Ее заглубляют в землю, а ствол заполняют бетоном.

Винтовые сваи

Несмотря на простоту работ и доступность материалов, описанных вариантов создания фундамента для забора, эти способы имеют достаточно большую трудоемкость. Ускорить возведения фундамента и упростить работу можно с помощью винтовых свай.

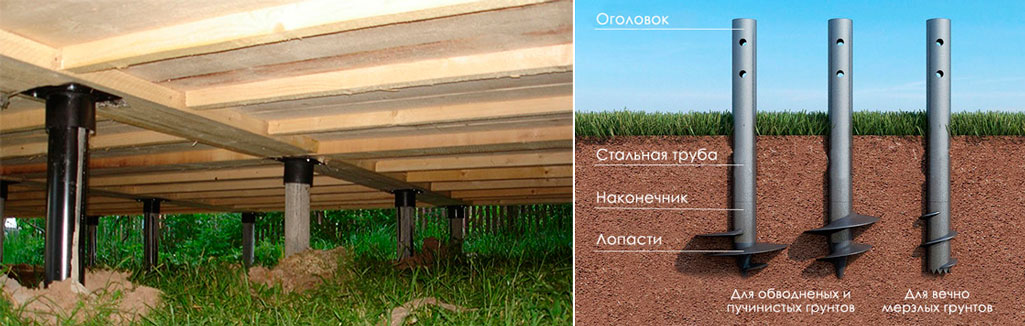

Рис.4. Винтовые сваи.

Для строительства забора используют винтовые сваи диаметром 50 мм и длиной 1,5 метра. Устанавливают сваи с промежутком 2 – 2,5 м. В большинстве случаев этого бывает достаточно.

Установка винтовых свай очень проста. Благодаря наличия специальной конструкции в основании сваи она просто завинчивается в землю.

Свайный фундамент с ростверком

Свайный фундамент с ростверком применяют для установки заборов из камня или кирпича. Ростверк — это аналог ленточного фундамента, который опирается не на грунт, а на сваи.

Устройство этого типа фундамента для забора начинают с установки свай. Учитывая, что для такого фундамента не приемлемы любые деформации, вызванные пучинистым грунтом, сваи необходимо устанавливать ниже глубины промерзания на 20 – 30см. В зависимости от региона глубина промерзания колеблется от 1 – 2 м.


Рис.5. Свайный фундамент с ростверком.

После того как все сваи установлены сооружают опалубку по линии установки забора. С таким расчетом, что сваи проходили по центру опалубки. В опалубку устанавливают арматуру и заливают бетоном. Размер ростверка зависит от веса забора, обычно имеет высоту 20 – 30 см, а ширину равную ширине кладки.

Ленточный фундамент

Ленточный фундамент самый дорогостоящий и трудоемкий в устройстве вариант. Делать выбор в пользу этого типа фундамента следует в случае невозможности устройства свайного фундамента.


Рис.6. Схема ленточного фундамента.

Устройство ленточного фундамента выполняют в следующей последовательности.

  • Роют траншею глубиной 2 м.
  • На дно насыпают песок толщиной 20 – 30 см. Песок выполняет роль подушки.
  • Устанавливают опалубку. Высота опалубки над поверхности земли должна быть 20 – 30 см.
  • Собирают металлический каркас из арматуры.
  • Заливают бетоном.

Потребность в фундаменте этого вида может быть только в случае тяжелого каменного забора. Для всех остальных видов заборов можно обойтись простым свайным фундаментом.

Производство столбчатого фундамента из труб

Блог Просмотров: 1040

Столбчатый фундамент из труб является наиболее оптимальным при частном строительстве, а также при самостоятельной постройке дома. Для него не требуются сложные подготовительные работы (как минимум выкапывание котлована). В сравнении с другими видами фундамента наиболее выгодный вариант по затрате материальных и физических ресурсов. Также не требуется дорогостоящая техника, которая используется при строительстве и транспортировке стройматериала. Столбчатый фундамент из труб возводиться быстро по времени, а отстаивание занимает не более 8 дней.

При использовании данного вида фундамента основание здание располагается на высоте до 30 сантиметров над уровнем грунта. В результате становится очевиден ряд преимуществ:

  • легкость в подведении коммуникаций
  • несущая конструкция располагается над уровнем грунта, что дает возможность не опасаться
  • паводковых вод
  • улучшенное распределение нагрузки здания на несущий грунт
  • возможность строительства на пучинистых грунтах

Выбор труб для столбчатого фундамента

Основным строительным материалом при создании столбчатого фундамента являются трубы.

Они бывают трех видов:

  • асбестовые,
  • пластиковые,
  • металлические.

Трубы из асбеста более стойкие к коррозии, в отличии от металлических. В сравнении с пластиковыми – способны выдерживать минусовые температуры. При использовании асбестовых труб, их необходимо также усилить арматурными прутьями.

Преимуществами пластиковых труб являются доступность и цена, которая ниже, чем на трубы из асбеста. Они легче, чем все остальные, и наиболее устойчивы в агрессивной среде. Но бояться отрицательных температур. Но при этом трубы из пластика устойчивы на жаре и не расширяются.

Цена на столбчатый фундамент с использованием металлических труб является самой высокой, по сравнению с остальными. Но металл является более надежным материалом, а фундамент с трубами из него возводиться быстрее вышеперечисленных видов. При использовании металлических труб важна точность уровня возводимых столбов, поскольку достаточно сложно выравнивать металлические конструкции после установки. Также обязательно нужно произвести антикоррозийную обработку.

Столбчатый фундамент из труб предполагает использование в строении основного здания легких материалов. Срок его службы около 80 лет.
В завершении хочется пожелать вам легкого, быстрого и надежного строительства.

Асбестоцементные трубы для фундамента

Столбчатый монолитный фундамент

Столбчатый монолитный фундамент из хризотилтрубобетона состоит из хризотил-цементной трубы 400 мм, залитой бетоном в который жестко заделана несущая колонна из асбестоцементной трубы меньшего диаметра. Применяют для домов с несъемной опалубкой. На дно фундаментной ямы укладывают песок или слой гравия с песком толщиной 100-150 мм. Внутреннюю полость несущей колонны армируют металлическим каркасом. По наружному контуру здания столбчатый фундамент связан бетонной балкой в несъемной опалубке из плоских хризотилцементных листов.

Поз. Наименование
1 Арматурный каркас (металлические стержни 0 10 мм)
2 Асбестоцементная безнапорная труба Ø 200 мм
3 Засыпной грунт
4 Мелкозернистый бетон
5 Мелкозернистый бетон
6 Песок или гравийно-песчаная подушка
7 Асбестоцементная труба Ø 400 мм
цены на асбоцементные трубы

Применяют на глубокопромерзающих пучинистых грунтах при глубине заложения фундамента из асбестоцементных труб более 0,8-1,0 м. На дно фундаментной ямы укладывают песок или слой гравия с песком толщиной 100-150 мм, заливают бетон для устройства опорной плиты и утапливают в него арматурный каркас. На верхнюю часть каркаса надевают асбестоцементную трубу для фундамента и заполняют ее внутреннюю полость цементно-песчаным раствором или бетоном. Для увеличения площади сцепления с опорной плитой трубу немного припод­нимают, чтобы часть раствора (бетона) вытекла. Пространство между трубой и стенками ямы засыпают грунтом. Длина труб зависит от глубины заложения фундамента. В случае установки данной конструкции фундамента в непучинистых грунтах армирование труб допускается не выполнять.

Поз. Наименование
1 Арматурный каркас
2 Асбестоцементная безнапорная труба 0100-200 мм
3 Засыпной грунт
4 Цементно-песчаный раствор или бетон
5 Монолитный бетон
6 Песок или гравийно-песчаная подушка
цены на асбестоцементные трубы

Применяют на глубокопромерзающих пучинистых грунтах при глубине заложения фундамента из асбестоцементных труб более 0,8-1,0 м. На дно фундаментной ямы укладывают песок или слой гравия с песком толщиной 100-150 мм, заливают бетон для устройства опорной плиты и утапливают в него металлическую трубу. На верхнюю часть металлической трубы надевают асбестоцементную трубу для фундамента и заполняют их внутренние полости цементно-песчаным раствором или бетоном. Для увеличения площади сцепления с опорной плитой асбоцементную трубу немного приподнимают, чтобы часть раствора (бетона) вытекла. Пространство между асбоцементной трубой и стенками ямы засыпают грунтом. Длина асбестоцементной труб зависит от глубины заложения фундамента. В случае установки данной конструкции фундамента в непучинистых грунтах армирование труб допускается не выполнять.

Поз. Наименование
1 Металлическая труба 40-60 мм
2 Асбестоцементная безнапорная труба 0100-200 мм
3 Засыпной грунт
4 Цементно-песчаный раствор или бетон
5 Монолитный бетон
6 Песок или гравийно-песчаная подушка
Прайс лист на асбестоцементные трубы

Свайный фундамент для дома

Применяется при необходимости передачи на слабый грунт значительных нагрузок, при высоком уровне стояния грунтовых вод. Распространен в строительстве малоэтажных зданий. В качестве свай рекомендуется использовать безнапорные асбестоцементные трубы диаметра Ø 100, 150, 200, 250, 300 мм. Длину свай выбирают, исходя из грунтовых условий строительной площадки. В жилых домах сваи длиной до 5 м располагают во всех местах сосредоточения нагрузки в 1-2 ряда на расстоянии 3-8 диаметров и заполняют армированным бетоном. По верху сваи по выровненным оголовкам связывают ростверком.

Поз. Наименование
1 Буронабивная свая — фундамент­ная опора из асбестоцементной трубы
2 Арматурный каркас фундамента
3 Ростверк
4 Бетон
Прайс лист на асбоцементные трубы

Возврат к списку

Столбчатый фундамент из труб с монолитным ростверком




Столбчатый фундамент своими руками


Столбчатый фундамент – технология сооружения таких оснований была знакома еще древним строителям. Однако, несмотря на солидный «возраст» такие фундаменты не только «дожили» до наших дней, но и оставались «в обойме» самых востребованных строительных технологий.

Долгая и счастливая «жизнь» таких оснований объясняется очень просто:

— Во-первых, свайный фундамент относится к бюджетному сегменту строительного рынка. Смета такого решения будет в два раза дешевле, чем смета строительства ленточного основания. К тому же, столбчатый фундамент можно построить гораздо быстрее ленточного варианта.

— Во-вторых, нельзя не заметить, что основа процесса сооружения такого типа основания, как столбчатый фундамент — технология опорно-столбчатых конструкций – доступна даже любителям «самостроя».

— В-третьих, практически любой фундамент столбчатого типа можно построить силами двух-трех человек.

Строительство столбчатых фундаментов осуществляется по следующей схеме:

1. Подготовка площадки под столбчатый фундамент.

На этом этапе со строительной площадки вывозится мусор и выполняется выравнивание поверхности. Далее, на подготовленный грунт наносится разметка, указывающая на месторасположение столбов. Причем, особое внимание следует уделить не только угловым опорам, но и столбам, расположенным на месте сопряжения внешних стен и межкомнатных перегородок.

После разметки горизонтальной плоскости с помощью шнуров и строительных уровней или теодолитов определяют и отмечают верхнюю границу (высоту) столбов.

2. Земляные работы и обустройство дренажной подушки.

Второй этап посвящается обустройству котлованов, траншей или шурфов под столбчатый фундамент. При этом следует помнить, что все основания подобного типа принято разделять на мелкозаглубленные и глубокие фундаменты.

И мелкое заглубление предполагает, что столбчатый фундамент с ростверком (а точнее его опоры) будет погружен в грунт на глубину от 40 до 80 сантиметров. Заглубленный фундамент погружается в почву на несколько большую глубину – 170-200 сантиметров.

Технология земляных работ для столбчатых оснований предполагает два способа выемки грунта – традиционное извлечение с помощью экскаватора (или лопаты) или бурение. Разумеется, последний способ будет предпочтительнее, ввиду меньших трудозатрат и высокой скорости обустройства шурфа, что, в конечном итоге вывело на первые позиции рейтинга «самых популярных технологий строительства оснований для дома» именно трубчатые основания, на которые и будет опираться столбчатый фундамент с ростверком.

После завершения земляных работ на дне траншеи или шурфа обустраивают дренажную подушку, необходимую для отвода лишней влаги от цементной опоры столба. Процесс обустройства состоит в засыпке на дно траншеи 10-20 сантиметрового слоя песка и такого же слоя щебенки.

3. Монтаж столбчатых опор.

Монтаж опор под столбчатый фундамент с ростверком происходит по следующей схеме:

— На дне траншеи или шурфа заливается цементная опора под будущий столб. Для этого в траншею или шурф закладывается слой гидроизолирующего материала, на который устанавливается опалубка или труба. Далее, в трубу (опалубки) заливают цементно-песчаный раствор с добавкой гравиевой части. Высота такой заливки составляет 20-30 сантиметров. После чего трубу извлекают из гранта на туже высоту (20-30 сантиметров) и фиксируют в этом положении до схватывания цементной подушки.

— Перед окончательным отвердением слоя цементной подушки в него инсталлируют армирующий каркас для опоры. Причем, в случае использования металлических труб, столбчатый фундамент с монолитным ростверком не нуждается в дополнительном армировании.

— После окончательного отвердения подушки и завершения армирования во внутренне пространство трубы заливают жидкий бетон.

4. Обустройство ростверка.

Четвертый этап посвящается обустройству ростверка – перекрытия, на которое и будет опираться будущее строение. Существует два варианта обустройства ростверка – монолитный и раздельный. Причем, столбчатый фундамент с монолитным ростверком можно собрать как из готовых железобетонных конструкций, так и путем монтажа опалубки, с последующей заливкой перекрытия. Конечно, этот способ потребует больших трудозатрат, однако, монолитный ростверк способен заменить такую важную часть фундамента, как цоколь.

В завершение следует отметить, что столбчатый фундамент технология строительства которого описана выше, обладает не только неоспоримыми достоинствами, но и рядом досадных недостатков. И главным «минусом» подобного решения является не очень хорошая сопротивляемость деформациям пучения грунта. Разумеется, современные строительные технологии сумели «сгладить» и этот досадный недостаток, однако на слабых и неустойчивых грунтах или на участках со значительным уклоном столбчатый фундамент с монолитным ростверком является, все же не самым лучшим вариантом основания.

Свая стальных труб — Укладка труб

Стальная трубная свая — это материал для стальных свай. Обычно это трубы из углеродистой стали, изготавливаемые бесшовными или сварными (SSAW или LSAW), используемые для поддержки и стабилизации фундамента здания. Итак, трубная свая — это конструкционный строительный материал.

Применение трубных свай

Сваи из стальных труб — наиболее рекомендуемый свайный материал для строительства морских портов, дворовых построек.Он широко используется при морских или морских работах для создания прочного фундамента. Кроме этого, типичное использование также как под зданиями, мостами и конструкциями. Более подробная информация используется в списке ниже:

Береговые и морские сооружения
Морские фундаменты / сооружения
Башня
Железная дорога, строительство шоссе
Строительство причалов
Морские работы, морские работы
Финансирование нефтегазовых месторождений
Структурная поддержка в специальных зданиях
и т. Д.

О стальной свае

Стальная свая включает:
Трубная свая — Свайная труба — Трубная свая
Шпунтовая свая
Двутавровая свая
Винтовая свая
Дисковая свая

Все эти материалы изготовлены из чугуна и стали и предназначены для укладки свай под зданиями.

Принцип работы стальных свайных труб

Стальная свая работает в условиях, когда грунт под зданием неплотно утрамбован, и могут возникнуть проблемы с устойчивостью здания в течение определенного периода времени.Когда используется трубная свая, вес распределяется равномерно и на большую глубину внутри Земли, где почва плотная. Это очень полезно для строительства сверхбольших зданий, где почва не может обеспечить необходимую поддержку.

С другой стороны, в ситуациях, когда земельный участок невелик и не дает достаточно места для раздвинутых нижних колонтитулов или фундаментов, будут использоваться форсажные постройки, чтобы обеспечить лучший уровень устойчивости на земле.

Распространенные формы укладки труб

Широко используемые формы свайных труб: обычно большого диаметра (сверхпрочная стальная труба), размером от 16 до 60 дюймов, изготавливаются с использованием бесшовных, прямошовных (LSAW) или спирально-сварных (SSAW).В зависимости от почвенной среды трубы могут быть покрыты цинком (гальванизировано), FBE или 3PE. Таким образом обеспечивается влагостойкость и устойчивость к коррозии.

Трубная свая сварного типа LSAW

Трубная свая, изготовленная методом спирально-сварной сварки SSAW / HSAW

Свайная труба с покрытием из 3LPE

Только когда есть стандартное ожидание поддержки, будут использоваться трубы с открытым концом. Его также можно закрыть стальными пластинами или каменным башмаком.Таким образом формируются сваи с закрытым концом, после чего монтажники могут заполнить их бетоном и армированной сталью. Для повышения устойчивости и прочности фундамента.

Монтаж трубной сваи

Для установки трубной сваи нам понадобится сваебойщик. Сваебойные машины — это машины, которые врезаются глубоко в землю и используют гидравлические системы, способные создавать высокие уровни силы для забивания свай глубоко внутрь. Когда стальные сваи забиваются прямо в грунт, а не бурят скважину, опора, необходимая для стабилизации трубы, обеспечивается самим грунтом. Когда труба опускается вниз, грунт смещается, что приводит к большему трению и давлению со всех сторон, тем самым надежно удерживая трубу.

Способы укладки свайной трубы

В зависимости от нагрузки здания в разных местах инженеры и установщики решают размещение трубы. При очень большой нагрузке, как правило, в случае промышленного оборудования, свайная труба должна быть размещена непосредственно под ним, чтобы она обеспечивала достаточную опору.

Если распределение нагрузки в здании равномерное, для поддержки здания может использоваться бетонная свайная заглушка, которая позволяет свайной трубе размещать равномерно, а свайная заглушка служит единым соединительным элементом для всего фундамента.

Выбор подходящей стальной свайной трубы для забивки свай

Укладка трубопровода должна быть тщательно выбрана в зависимости от сил здания, преобладающих условий почвы и строительных норм и правил данной местности. Размещение свай определяет инженер-геолог. Затем инженер-строитель принимает решение о материале сваи и размере сваи труб в зависимости от глубины, которую они должны достичь. В случаях, когда одна труба-набивка не достигает глубины, сваи соединяются с помощью соединительных муфт или стыковых швов, чтобы сделать ее длиннее.

Сваи с открытым и закрытым концом

В зависимости от различных почвенных сред и требований, сваи труб можно разделить на сваи с открытым концом и сваи с закрытым концом.

Труба с открытым концом (Свая без заглушек)

Забивной конец трубной сваи оставляем открытым, в этом случае забивающая точка отсутствует. Обычно он используется для прохождения скалы или труднопроходимой местности. Когда открытый конец свайной трубы опускается под землю, мы можем удалить почву струей воды или сжать воздух.Между тем, по мере продвижения свайных труб на определенную глубину они будут полностью очищены и залиты бетоном.

Свая с закрытым концом (свая с заглушкой)

Забивной конец сваи труб оставлен закрытого типа. Приварив конический профиль из стали или чугуна к концу трубы, мы можем закрыть конец трубы сваей. После проведения работ внутренняя часть трубы полностью заполнена бетоном.

В случае свай с закрытым концом, ведущий конец каждой трубы-сваи закрывается путем приваривания стального дна (конического стального или чугунного башмака) к концу трубы.В этом случае также после забивки полость внутри трубы обычно заполняется бетоном.

Можно забивать сваю труб с открытым или закрытым концом. При забивке пластинами используется бетон для дальнейшего укрепления сваи. Вместо того, чтобы тратить на плиты, арматуру и бетон, было бы предпочтительнее потратить то же самое на толстую и большую сваю. Типичная длина колеблется от нескольких дюймов до нескольких футов в диаметре, что дает возможность создавать сваи самых разных размеров.

Размер трубной сваи

Обычно наружный диаметр трубы для забивки свай составляет от 250 мм (10 дюймов) до 1500 мм (60 дюймов), толщина обычно составляет от 8 мм до 25 мм.

Указанная стандартная спецификация трубной сваи

Стандарт трубной сваи в основном соответствует ASTM A252. Три уровня: Gr 1, Gr 2 и Gr 3.

Химический состав ASTM A252: Сталь содержит не более 0,050% фосфора.

Удлинение:

ASTM A252

Эта спецификация обычно предназначена для стеновых стальных труб цилиндрической формы, а стальной цилиндр действует как несущий элемент для монолитных бетонных свай.

Виды изготовления трубных свай

Трубные сваи, как правило, изготавливаются бесшовной сваркой сопротивлением, сваркой плавлением, оплавлением с продольными, спиральными швами. Он также определяет требования к растяжению, минимальные значения, а также общий размер и вес на основе значений.

Преимущества стальной трубной сваи

Самым большим преимуществом стальных трубных свай является впечатляющая прочная опора для подземных фундаментов. Особенно, когда конструкция должна выдерживать большую нагрузку, существует обязательное требование, чтобы фундамент был глубоким и прочным. Следовательно, очень важно иметь правильную структурную опору для глубоких фундаментов.

Существует множество вариантов несущей конструкции. Тем не менее, лучше всего рекомендуются трубы из стальных свай из-за высокого уровня индивидуализации, которую они предлагают. Их можно настроить в соответствии с конкретными требованиями, при этом связанные с этим затраты минимальны.

Минус стоимость

Когда вам необходимо приобрести трубную сваю, вам не нужно тратить дополнительную сумму на конструктивную опору, так как конструкция, монтаж и сложность меньше; пока его еще можно протестировать перед использованием.Кроме того, его проще всего добавить после строительства, а затраты на обслуживание и замену самые дешевые, что делает его одной из самых эффективных опор.

Без трещин

Не трескается во время движения и выдерживает большие нагрузки, проста в использовании. При правильной установке общие затраты будут минимальными, и он обеспечивает высочайший уровень безопасности.

Восьмеричная свая для труб

Обращайтесь к нам, и мы предложим вам лучшие решения, продукты, реализации, дизайн и рабочую силу, чтобы ваш фундамент был прочным и безопасным.

Что такое сваи труб и в чем их преимущества?

Набивка труб набирает популярность и становится все более популярной с конца 1980-х годов. Серия исчерпывающих испытаний смогла продемонстрировать, насколько эффективны трубные сваи в несущей способности, и, таким образом, использование трубных свай в гражданском строительстве резко возросло. Если ваша отрасль связана с большими нагрузками или глубокими фундаментными конструкциями, вам необходимо знать о укладке труб.Этот обзор объяснит основы того, как работают сваи и как их можно оптимизировать для достижения наилучших результатов в гражданском строительстве и глубоких фундаментах.

Основы

Трубные сваи — это простой и понятный вид свай. Готовую конструкцию из стальных труб забивают в землю, как правило, с помощью больших ударных молотов. Сваи остаются на месте в основном за счет трения о грунт. Конструкции свай будут варьироваться в зависимости от условий грунта и ожидаемых опор, что позволяет адаптировать свайные системы к любым конкретным потребностям.Поскольку они изготовлены из стали, они могут выдерживать чрезвычайно тяжелые нагрузки, а правильная сталь может сделать их практически невосприимчивыми к условиям окружающей среды. Различные варианты также позволяют клиентам получить самые эффективные материалы для любых трубных свай.

Типы трубных свай

В то время как все различные методы забивки труб включают в себя забивание труб, разные грунтовые условия и конструктивные потребности лучше подходят для разных типов трубных свай. Вот обзор некоторых из наиболее распространенных:

  • Unplugged Open-Ended — Эти трубы полностью открытые.После установки уровень земли внутри и снаружи трубы должен быть одинаковым. Они передают свою нагрузку на почву в основном за счет трения.
  • Заглушка с открытым концом — Они имеют заглушку на нижнем конце трубы. Это приводит к тому, что почва внутри трубы оказывается на точную величину меньше, чем снаружи трубы.
  • Нижняя плита — Это одна из двух распространенных свай с заглушками. В этом случае к нижнему концу приваривается стальная пластина. Пластина предназначена для создания сжатия и увеличения трения, чтобы уменьшить скольжение.Они используются на каменистой местности, где между камнем и сваей существует минимальный слой почвы.
  • Стальная труба с каменным башмаком — Это другая распространенная заглушка. Скальные башмаки выполняют ту же функцию, что и стальные пластины, но они используются, когда свая непосредственно контактирует с поверхностью породы. Снаряженная обувь должна выдерживать весь груз и предотвращать скольжение по каменистой поверхности.
  • Сваи Franki — Сваи Franki предназначены для постоянного использования. Они заделаны влажным бетонным наполнителем и могут выдерживать гораздо более сильные удары при движении, чем их аналоги.

Нетрубные сваи

Чтобы по-настоящему понять укладку труб, полезно узнать больше об их альтернативных методах. Большинство свай — бетонные или стальные, хотя в некоторых случаях также используется дерево. Бетонные сваи обычно твердые, и забивание их в почву может вызвать большие смещения и вибрации. В других случаях грунт выкапывают, чтобы можно было заливать цемент.Самый большой контраст, который это создает со стальными трубами, заключается в фундаменте, который может их удерживать.

Стальные сваи, не являющиеся трубами, обычно строятся с помощью Н-образных балок. Эти конструкции применимы во многих одинаковых условиях, поэтому самая большая разница между ними заключается в стоимости. Трубные сваи чаще используются в опорах колонн, где Н-образные рамы преобладают в полностью стальных конструкциях, таких как нефтяные платформы.

Общие преимущества

Для любой конструкции, которая должна выдерживать большие нагрузки, абсолютно необходим глубокий фундамент. Создание правильной структурной опоры для глубоких фундаментов имеет множество вариантов, но сваи из стальных труб являются наиболее настраиваемыми. Поскольку они могут быть адаптированы к точным характеристикам нагрузки, затраты также могут быть сведены к минимуму. Трубопроводные сваи не позволят тратить лишние деньги на опоры конструкции, их проще и дешевле возводить, и их можно осмотреть и проверить на безопасность перед установкой. Их также легче всего добавить после строительства, и они несут одни из самых низких затрат на замену, поскольку они не подвержены растрескиванию во время процесса вождения.

Трубные сваи стали одним из лучших вариантов, которые промышленность может предложить для поддержки тяжелых нагрузок, когда условия позволяют их использовать. При надлежащем экспертном руководстве клиенты могут полностью оптимизировать эти системы поддержки с точки зрения затрат и безопасности. STI Group предоставляет лучшие материалы, дизайнеров и сваебойных машин и тесно сотрудничает с клиентами на каждом этапе пути, чтобы гарантировать, что они получат наилучшие результаты при укладке трубных свай или других глубоких фундаментов.

:

Стальные сваи для труб — Поставщик свай для глубоких фундаментов

Пилы для стальных труб — Поставщик свай для глубоких фундаментов | Трубка Арнтцена

Ваш браузер устарел.

В настоящее время вы используете Internet Explorer 7/8/9, который не поддерживается нашим сайтом. Для максимального удобства используйте один из последних браузеров.

  • Хром
  • Firefox
  • Internet Explorer Edge
  • Safari
Закрыть

Укладка стальных труб

Свай

Что такое сваи из стальных труб?

Сваи из стальных труб забиваются вертикально в землю и используются в качестве глубокого фундамента для больших коммерческих и промышленных зданий.Трубные сваи передают конструктивную нагрузку фундамента на грунт под ним.

Стальные сваи для труб

Сваи используются для поддержки очень больших или тяжелых зданий, где верхний слой почвы не может обеспечить адекватную поддержку. Они также используются, когда земельный участок слишком мал для размещения нижних колонтитулов или фундамента. Сваи забиваются вертикально, глубоко в землю, где грунт более плотно утрамбован.

Типы укладки стальных труб:
  • Анкерная свая
  • Несущая свая
  • Мостовая свая
  • Строительная свая
  • Фундаментная свая
  • Морские и доковые сваи
  • Микроворс
  • Винтовая свая
Применение свайных стальных труб
Стальные сваи

Arntzen Corporation используются в качестве свай глубокого фундамента для электростанций, высотных зданий, гражданского строительства, мостов, морских сооружений, гаваней и других отраслей промышленности.Arntzen Corporation поддерживает большой запас стального листа, готового к преобразованию в сваи в соответствии с вашими точными спецификациями.

Запрос цитаты
Размеры стальных свай для труб

Для изготовления наших высококачественных стальных трубных свай мы скатываем стальные листы толщиной от 0,312 дюйма до 2 дюймов в круглые стальные цилиндры. Затем для сваривания прямых швов используется двойная дуговая сварка под флюсом (DSAW).

Меньше и толще, чем стальные кессоны, наши сваи для труб обычно имеют диаметр от 24 до 36 дюймов, но могут быть изготовлены на заказ в соответствии с вашими точными размерами и спецификациями.Эти сваи являются эффективными несущими нагрузками и идеально подходят для строительства с большими нагрузками или глубоких фундаментных конструкций.

Возможности забивки свай

Возможности оборудования

  • Двойная дуговая сварка под флюсом (DSAW)
  • Оборудование для автоматической шовной сварки

Покрытия

  • Эпоксидное покрытие из каменноугольной смолы
  • Черное битумное покрытие
  • Универсальный грунт

Качество / Тестирование

  • Процедуры сварки с полным проплавлением
  • Пенетрант жидкого красителя
  • Имеются отчеты об испытаниях материалов (физические и химические)

Толщина стен

  • Минимум -. 312 дюймов
  • Максимум — 2 дюйма

Применение свай

  • Мостовые подрядчики
  • Опоры моста
  • Плотины перегородки
  • Дельфины
  • Строительство плотины
  • Подрядчики по бурению фундаментов
  • Валы сверлильные
  • Подножки
  • Фонды
  • Морские подрядчики
  • Ячейки швартовки
  • Сваи
  • Стабилизация грунта
  • Коммерческие здания
  • Производственные здания

Сваи из стальных труб и сваи из стальных труб для строительства и других конструкций

Как правило, сваи из стальных труб необходимы в ситуациях, когда неглубокий грунт недостаточно прочен, чтобы выдерживать нагрузки от новая структура.Поэтому сваи из стальных труб используются для передачи тяжелых нагрузок от здания или сооружения на более прочные скальные образования. или твердые слои почвы, которые существуют глубоко под землей. Сваи из стальных труб обычно используются при строительстве таких конструкций, как мосты, здания и т. Д. или доки на мягких почвах или у берегов озера, реки или океана.

Существует несколько типов трубных свай, включая те, которые предназначены для использования в качестве причальные сваи. Кроме того, существует ряд методов и приемов, которые можно использовать при установке стальных конструкций. трубные сваи в самых разных ситуациях.

Если вы заинтересованы в покупке сваи из стальных труб для любого строительного объекта, Crestwood Tubulars продает различные новые и б / у сваи труб. Эти сваи труб можно разрезать и соединить по длине, необходимой каждому клиенту. Как ведущий дистрибьютор труб, мы можем доставить заказ любого размера прямо на рабочие площадки наших клиентов. Чтобы узнать больше о наших услугах по распределению труб и узнать о наших текущих возможность выбора стальных трубных свай, пожалуйста, свяжитесь с нашими опытными специалистами по продажам.

Основные области применения стальных трубных свай

Сваи из стальных труб обычно используются для создания глубоких фундаментов зданий, мостов и других строительных объектов.Использование стали слои труб рекомендуются в различных ситуациях, чтобы укрепить фундамент и улучшить конструктивную поддержку нового строительства. Сваи из стальных труб передают нагрузку конструкции на скальные образования или более прочный грунт глубоко под поверхностью. Это создает прочную основу для большие конструкции и даже в сложных строительных ситуациях.

Основное применение свай из стальных труб включает создание глубоких фундаментов для:

  • Строительство
  • Морское строительство
  • Морское строительство
  • Строительство дока
  • Строительство моста
  • Строительство дорог и автомагистралей
  • Строительство сооружений железнодорожного и автомобильного транспорта
  • Несущие конструкции
  • Конструкция колонны
  • Услуги по строительству нефтяных месторождений
  • Строительство коммуникационной башни

Особые ситуации, требующие использования свайных стальных труб

Существует ряд особых строительных ситуаций, при которых рекомендуется закладывать фундамент с использованием стальных труб вместо неглубоких. основы.Одна из таких причин — в ситуациях, когда здание или сооружение будет иметь очень большую конструкцию или большую нагрузку. Дополнительно стали трубные сваи важны, когда строительный проект будет иметь место, где есть очень плохая почва на небольшой глубине. Наконец, ограничения сайта, например, ограничения границ участка могут также сделать необходимым использование стальных трубных свай. В любой из этих ситуаций или в любой их комбинации В таких ситуациях строительные бригады могут счесть необходимым использовать сваи из стальных труб для создания глубокого и прочного фундамента.

Стальная труба Применение: фундамент сваи

Фундамент из стальных труб — это своего рода глубокий фундамент, состоящий из тонких стальных труб, которые используются для поддержки конструкции, такой как здание или резервуар для воды, путем переноса веса конструкции на почву под ним.

Когда необходима укладка фундамента из стальных труб?

Забивка фундамента из стальных труб необходима в одной из двух ситуаций. Во-первых, если на поверхности строительной площадки имеется слабый слой почвы, она не сможет выдержать вес новой конструкции, и поэтому необходимо использовать фундамент из стальных труб.Во-вторых, если строится очень тяжелое здание (такое как высотное здание, мост или резервуар для воды), поверхностный грунт не сможет выдержать его вес независимо от прочности грунта, и необходимо использовать фундаментные сваи. В обоих случаях цель сваи из стальных труб — перенести вес конструкции с поверхности почвы на более прочную почву или скалу под ней.

Концевые опорные сваи и фрикционные сваи

Существует два основных типа фундаментных свай из стальных труб: концевые опорные сваи и фрикционные сваи.В случае сваи с торцевыми опорами нижний конец сваи опирается на подземный слой прочного грунта или породы. Конец ворса «садится» на этот прочный слой и прижимается к нему, чтобы не сместиться. При использовании торцевых стальных трубных свай нагрузка от наземного здания передается через сваю на прочный подземный слой. В каком-то смысле концевые несущие сваи действуют как строительные колонны.

Фрикционные сваи, напротив, действуют больше как клин в почве. Трение почвы вокруг стальной трубы — это то, что удерживает сваю на месте, и это то, что переносит вес надземной нагрузки на почву.

Установка свайного фундамента из стальных труб

Фундаментная свая может быть установлена ​​одним из двух способов: забивными сваями или забивными сборными сваями. Забивные сваи изготавливаются путем забивания в землю полой тонкостенной стальной трубы. Затем земля внутри трубы удаляется, и в трубу опускается стальной арматурный каркас. Наконец, в стальную трубу заливается влажный бетон, чтобы она удерживалась на месте.

В сборных забивных сваях труба сначала заливается на уровне земли, а затем забивается в землю с помощью забивного станка.Сваебойщик держит стальную трубу вертикально и вбивает ее в землю, ударяя по ней тяжелым грузом. На стальную трубу надевают временный колпачок, чтобы не повредить трубу во время забивания. Забивают трубу до «отказа», когда труба дальше физически не пойдет.

Преимущества и недостатки стальных трубных свай

Стальные трубные сваи имеют много преимуществ. Они просты в установке, могут достигать большей глубины по сравнению с другими типами свай, могут проникать через твердые слои почвы, легко соединяются и могут нести большие нагрузки.Недостатком стальных свай является то, что при неправильной обработке они подвержены коррозии, могут сместиться в процессе установки и являются дорогостоящими по сравнению с другими типами свай, такими как деревянные или бетонные. В целом сваи из стальных труб окупаются благодаря своей долговечности и долговечности.

Чтобы узнать больше о стальных трубах, посетите наш блог «Все о стальных трубах» .

КУПИТЬ И ПРОДАТЬ НА EIFFEL TRADING

На онлайн-рынке

Eiffel Trading можно найти множество использованных и излишков строительных материалов, в том числе бывших в употреблении стальных труб , использованных широкополочных балок и использованных свай .Кроме того, наш инвентарь оборудования варьируется от бывших в употреблении секционных барж до подержанных козловых кранов и всего, что между ними.

Все наши объявления постоянно обновляются, но если вы не видите то, что ищете, создайте объявление в розыск бесплатно .

Готовы продать подержанную тяжелую технику или строительные материалы? Разместите свои продукты сегодня бесплатно на онлайн-торговой площадке Eiffel Trading.

Если у вас есть какие-либо вопросы или вы хотите получить дополнительную информацию, позвоните нам по телефону 1-800-541-7998 или по электронной почте sales @ eiffeltrading.com .

СВАЙ ДЛЯ СТАЛЬНЫХ ТРУБ, Сваи для труб, Сваи для фундамента, Труба для свай для мостов, ASTM A252

[email protected]

ERW ASTM A252 Стальная труба
Сварные стальные трубные сваи

Обслуживающий корпус Строительство, морское и морское строительство

Необходимы фундаментные сваи когда почва и грунтовые условия не подходят для поддержки структура, на которой будет построена.Сваи труб обычно используются в глубоких фундаменты для передачи нагрузки конструкции на горные породы или более сильные почвенные условия глубоко под землей. Саутленд Пайп и Поставка имеет возможность резать и соединять различные диаметры и стены толщины трубных свай из углеродистой стали до учитывать особые требования к нагрузке этих конструкций. Мы также есть возможность изготавливать сваи длиной до + или — 93 ножки и прикрепить пластины, башмаки или конические наконечники по мере необходимости.Мы предлагаем торцы с механической и резательной резкой как «Bevel x Square» или «Bevel x». Bevel ». Наши сварщики имеют сертификат AWS D1.1 для работы с большинством морские сваи, мостовые сваи или строительные сваи.

Фонд Свайное строительство с покрытием Мостовая свая, длина 85 футов Стальная труба Сваи с погрузкой на грузовик

Опоры стальных труб ASTM A252

Southland Pipe предлагает полную ассортимент Стальная труба ERW , 8 5/8 «, 10 «, 12 «, 14», 16 «, 18», 20 «, 22 дюйма, 24 дюйма и более до 48 дюймов, с различной толщиной стенки от 3/16 дюйма — «.Снятие фаски сваи стандарты включают «сократить до 30 скошенные углы »и заполненный сварной шов. Сваи ERW ASTM A252 доступны в классе 2 и класс 3, как «неизолированная труба» или, возможно, с покрытием непосредственно из наш завод.

► ASTM A252 2 класс 60,000 фунтов на квадратный дюйм мин. Растяжение 35000 фунтов на кв. Дюйм минимальная доходность
► ASTM A252 3 класс 66,000 фунтов на квадратный дюйм мин.Растяжение 45000 фунтов на кв. Дюйм минимальная доходность

Если вы работы в строительстве, строительстве на море / на море или строительство моста с подрядчиками, выполняющими забивание свай, пожалуйста, рассчитывайте на нас за ваш поставка свай. Наша компания изготавливает и поставляет нарезанные на длины «сваи. Единичные случайные длины, двойные случайные длины и сваи одинаковой длины. С 1992 года в нашей команде приобрел огромный опыт цитирования, производства и доставка заказов на стальную продукцию, например, сверлить обсадные трубы и фундаментные сваи.Вы можете чувствовать себя уверенно, зная, что поставка строительных свай, которую вы получаете от нас, очень опытные мастера, изготавливающие и обрабатывающие трубы и сваи для ваши требования к установке. Наши поставки «новые и неиспользованные» прямо с мельниц. Благодаря нашему опыту, наше центральное расположение в Юго-Восток и наша покупательная способность, наши цены очень конкурентоспособный. Мы не только поставляем компании на юго-востоке и по всей стране, мы отправляем по всему миру, и в большинстве случаев мы доставить прямо на место работы.

Фундаменты на стальных сваях — типы, конструкция и соединения

🕑 Время считывания: 1 минута.

Сборные сваи и забивные сваи используют стальные трубы. В случае сборных или полностью выполненных свай существует две классификации, такие как пустотелые сваи с небольшим перемещением и сплошные сваи. В пустотелых сваях малого смещения используются стальные трубы , когда рекомендуется стальной свайный фундамент. Что касается сплошных свай, то используются стальные Н-сваи .В случае забивных забивных свай основной классификацией является стальная труба из бетонных труб. В случае стальных труб мы используем трубы с закрытым концом, и трубы с открытым концом. Обычно стальные сваи классифицируются как:
  • Винтовые сваи
  • Дисковые сваи
  • Н-сваи
  • Дисковые сваи
Обычно используемые стальные сваи представляют собой катаные стальные сваи Н-образного сечения или трубчатые сваи. У трубных свай есть открытый или закрытый конец, который вбивается в землю.В качестве свайного фундамента также можно использовать двутавровые или широкополочные сваи. Н-образные сечения предпочтительнее двутавровых, так как Н-образные сечения имеют одинаковую толщину стенки и фланца. В случае двутаврового сечения толщина стенки меньше толщины ее фланца. Если Q — допустимая конструктивная способность, A — площадь поперечного сечения стали и допустимое напряжение стали, заданное формулами f s , Тогда

Q все = A x f s

Во время инженерно-геологических изысканий расчетная прочность определяется как Q design , и она должна находиться в пределах Q все .

Соединения в стальных сваях На рисунке 1 ниже показана двутавровая свая, соединяемая сваркой и клепкой. В зависимости от требований стальные сваи могут быть сварены или приклепаны для стыковки.

Рис.1: Соединение двутавровой сваи с помощью (а) сварки (б) Заклепок и болтов

Упомянутые концы сваи могут иметь плоское или коническое дно, как показано на рисунке-3. Здесь предусмотрены сварные соединения.

Рис.2: Стальные сваи с плоским дном и коническим дном

Сваи снабжены башмаками или точками забивки, чтобы облегчить перемещение по твердым грунтам (мягкие породы, сланцы и плотный гравий).Цифра 2 выше образует два типа башмаков, которые могут быть предусмотрены для свай.

Типы фундаментов из стальных свай

1. Сваи труб Трубные сваи работают как сваи трения или сваи с торцевыми опорами. Эти сваи представляют собой бесшовные и стальные трубы, сформированные сваркой. Забивка этих свай может осуществляться как с открытым, так и с закрытым днищем. Следовательно, мы имеем:
  • Сваи открытого конца
  • Сваи закрытого типа

Сваи труб с открытым концом Этот тип трубных свай в основном используется для проникновения в твердый или горный пласт.Эти сваи после забивки погружаются в грунт. Почва, находящаяся внутри стальной трубы, удаляется с помощью сжатого воздуха или водоструйной очистки. После погружения стальной трубы на требуемую глубину стальная труба заполняется бетоном стандартной спецификации.

Сваи труб с закрытым концом В этом типе трубных свай конический элемент из стали или чугуна прикрепляется к открытому днищу с помощью сварки. Это конический башмак. Как только труба вбивается в почву, она заполняется достаточным количеством бетона.Диаметр используемых трубных свай может варьироваться от 0,25 м до 1,2 м. Толщина этих трубных свай варьируется от 8 до 12 мм. Для свайного фундамента больше 30 дюймов этот тип свай подходит лучше всего.

2. Винтовые сваи Винтовые сваи изготавливаются из стали или чугуна. Они образуют длинный вал, заканчивающийся на конце в виде винтовой основы или спирали. Вал, используемый в винтовых сваях, может быть как полым, так и сплошным.

Рис.3: Винтовые сваи

Основание винта имеет диаметр от 0.От 45 до 1,5 м. Дно шнека вдавливается в почву с помощью электродвигателя, который помогает легко проникать в пласт. Винтовые сваи находят большое применение в глинистых или рыхлых грунтах. Винтовые сваи в этих местах помогают увеличить несущую поверхность. Установка свайного фундамента в эти типы грунтов упрощается за счет стальных винтовых свай.

3. Сваи дисковые стальные Дисковая стальная труба имеет устройство, аналогичное винтовой свае, где к ее дну прикреплен чугунный диск.При проходке свая погружается в грунт. Так, для облегчения процесса водоструйной очистки внизу проделывается отверстие. Эти типы свай можно использовать как в мягких, так и в песчаных грунтах. Эта зона хорошо подходит, поскольку позволяет опускать дисковые сваи во время процесса водоструйной очистки. Дисковые сваи больше применяются для морских сооружений, так как на этих участках требуется большое общее проникновение.

4. H-образные сваи Прокатные стальные двутавровые балки в виде несущей сваи — одна из новых технологий, разработанных в свайной промышленности.Жесткое забивание сваи в толщу грунта приводит к появлению большого количества ударных сил и напряжений. Н-образные сваи могут выдерживать это напряжение в значительной степени. Н-образные сваи в основном используются для проникновения в зону с каменными породами или любыми другими твердыми пластами. Никаких дополнительных процессов струйной обработки, отбора керна или других методов не требуется для выполнения проникновения Н-образных свай. Малое поперечное сечение Н-образных свай облегчает процесс перемещения грунта.

Преимущества двутавровых свай
  1. H-образные сваи занимают меньше места для хранения
  2. Простая обработка двутавровых свай
  3. Пробивка двутавровых свай может быть выполнена ближе к существующей конструкции
  4. Величина необычного смещения, вызванного близлежащей областью во время проникновения Н-образных свай, очень мала.
  5. Процесс соединения двутавровых свай выполняется легко.
  6. Максимальная глубина, на которую можно забивать Н-образные сваи, составляет 100 м.
  7. Н-сваи выполняют функцию как фрикционных, так и уплотняющих свай
  8. Основное применение двутавровых свай — эстакады, подпорные стены, коффердамы и мосты.

Коррозия стальных свай Стальные трубы независимо от того, какого типа они используются, имеют большую вероятность коррозии.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
