Фундамент комбинированный лента и плита – Что такое монолитная плита на ленточном фундаменте? Отличный выбор для нестабильных грунтов

Что такое монолитная плита на ленточном фундаменте? Отличный выбор для нестабильных грунтов

Вконтакте

Facebook

Twitter

Google+

Одноклассники

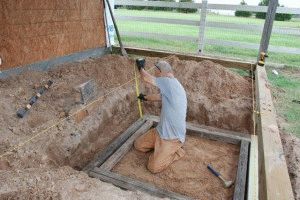

Фото 1
При планировании строительства каркасного дома первым делом встает вопрос о выборе типа фундамента для будущего дома.

Среди многообразия выбора стоит обратить внимание на ленточный фундамент с монолитной плитой.

Этот тип фундамента при достаточном заглублении отлично подходит для строительства на плавающих, песчаных и торфяных грунтах – там, где другие типы не будут отличаться надежностью.

Общая информация

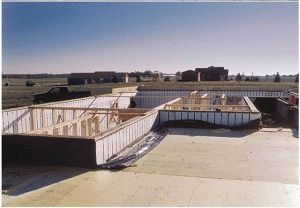

Фото 2
Монолитная плита на ленточном фундаменте представляет собой цельную железобетонную конструкцию, опирающуюся на основание ленточного типа по периметру.

При этом возможны варианты как с опорой плиты на грунт, так и без опоры. Во втором случае монолитная плита опирается на ленточное основание, напоминая фундамент с использованием плит перекрытия.

Что лучше: ленточный фундамент или монолитная плита? На вопрос ответить однозначно нельзя, потому что обе конструкции отлично взаимно дополняют друг друга.

При таком типе фундамента возможно обустройство цокольного этажа или подземного гаража под каркасным домом. Данная конструкция в обоих случаях позволяет связать фундамент ленточного типа в единое целое.

Монолитная плита на ленточном фундаменте применяется:

  • при строительстве зданий на нестабильных, «плавающих» грунтах, где применение фундамента другого типа нецелесообразно или невыгодно;
  • когда конструкция строения предполагает быть тяжелой, например, выполненной из кирпича или монолитного железобетона;
  • когда планируется сооружение единого цокольного этажа под всем зданием – монолитная плита на ленточном фундаменте будет незаменима для возведения перегородок в остальных помещениях.

Важно! При планировании фундамента с использованием монолитной плиты необходимо помнить, что максимальная длина ее пролета в висячем состоянии должна быть не более 6 метров без дополнительных опор.

Технология строительства

Дом без цокольного этажа

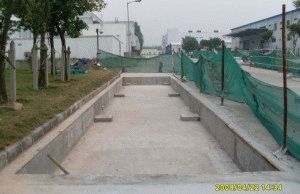

Фото 3
Особенностью такого типа фундамента является то, что плита опирается на грунт всей площадью, создавая дополнительную опору для здания.

Монолитная плита на ленточном фундаменте своими руками сооружается путем заливки бетонной смеси в подготовленный котлован и включает в себя слой теплоизолирующего материала.

1. Первым делом сооружается ленточный фундамент шириной 40 см и глубиной от 40 до 70 см, в зависимости от типа грунта и климатических условий данной местности.

При монтаже арматурной сетки необходимо оставить торчащие вертикально концы арматуры диаметром 12–14 мм по всей длине ленточного фундамента через каждые 40–50 см. Они будут служить для связки фундамента – ленты и монолитной плиты.

Важно! Внешняя опалубка должна быть выше заливаемого фундамента на высоту будущей монолитной плиты – 20–25 см.

2. После того как ленточный фундамент застыл (1–2 недели), нужно удалить опалубку и подготовить все внутреннее пространство для будущей плиты. Вручную или экскаватором вырывается котлован глубиной 50–60 см.

Дно котлована должно быть ровным.

3. Насыпается слой песка толщиной 15–20 см. Песок смачивается и тщательно утрамбовывается при помощи виброплиты до момента, пока на поверхности не будут оставаться следы от обуви.

4. На песок укладывается слой геотекстиля для предотвращения смешивания песка и щебня в процессе эксплуатации фундамента. Полосы геотекстиля необходимо сшить между собой специальной машинкой. По периметру котлована геотекстиль должен выступать на 40–50 см и заходить на ленточный фундамент.

5. Сверху насыпается щебень, толщина слоя которого должна быть не менее 20 см. Тщательно выравнивается и утрамбовывается по мере возможности. Слой щебня проливается цементным молоком таким образом, чтобы заполнить все пустоты и сверху оставался еще слой раствора в 3–5 см.

6. Получившийся пирог после застывания раствора покрывается слоем гидроизоляции. Все швы нужно тщательно пропаять горелкой или паяльной лампой.

Важно!

Концы рулонной гидроизоляции должны заходить на торцы фундамента на 30-40 см.

7. Сверху укладываются листы теплоизолирующего материала. Его слой должен быть заподлицо с уровнем ленточного фундамента. Желательно использовать пеноплекс плотных марок. Стыки между листами утеплителя промазываются мастикой или пропениваются монтажным пистолетом.

8. Следующий этап – укладка арматурного каркаса. Прутья должны быть толщиной 12–14 мм, расстояние между прутьями – не более 20 см.

Сетка формируется в 2 слоя, расстояние между которыми – 10–15 см. Слои соединяются между собой поперечинами из отрезков арматуры. Снизу под сетку устанавливаются подставки таким образом, чтобы расстояние от нижнего ряда арматуры до утеплителя составляло 5–6 см.

Прутья обоих рядов арматуры жестко связываются с торчащими концами прутьев арматуры ленточного фундамента.

9. Производится заливка плиты. Процесс осуществляется равномерно по всей площади. Уровень выравнивается по внешней стороне опалубки, но с условием, что расстояние до верхнего ряда арматуры должно быть не менее 5 см.

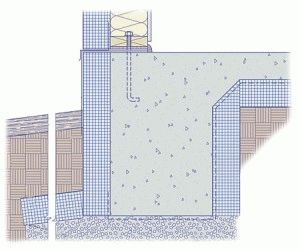

Фото 4

Полная кристаллизация бетона происходит за 28 суток. После этого можно начинать строительство дома. Заливка фундамента и плиты должна осуществляться одномоментно – не допускается промежуточного отвердевания слоев.

Важно! Перед монтажом монолитной плиты необходимо уложить все подземные коммуникации. Стыки с теплоизолирующим материалом нужно загерметизировать. Технология конструкции исключает обустройство внутренних коммуникаций после заливки бетона.

Дом с цокольным этажом

Фото 5
Как залить монолитную плиту на ленточный фундамент, если здание планируется с цокольным этажом?

Технология изготовления такой монолитной плиты несколько сложнее, чем предыдущая, однако затрачивается меньшее количество материала вследствие меньшей толщины «пирога» конструкции.

1. Изготавливается ленточный фундамент, идентичный описанному ранее.

2. На уровне верхней границы фундамента устанавливается палуба

. Она представляет собой единый горизонтальный щит, выполненный обычно из деревянных досок.

Снизу палуба подпирается деревянными брусками сечением 5*5 см и шагом 0,7–0,8 м. На брусках-стойках устанавливаются балки 10*5 см. Сверху на балки кладутся и закрепляются прогоны – бруски 5*5 см.

На них уже укладываются доски палубы толщиной не менее 2,5 см и крепятся саморезами или гвоздями.

Важно! Получившаяся конструкция должна быть устойчива и выдерживать достаточный вес.

3. В палубе прорезаются отверстия и укладываются подвальные коммуникации – трубы отопления, канализации, штробы для проводов. Здесь же монтируется люк для входа в цокольное помещение.

4. Вся площадь застилается полиэтиленовой пленкой для защиты от обезвоживания и герметизации щелей в палубе.

5. Монолитная плита ленточного фундамента: армирование – осуществляется таким же образом, что и в случае с монолитной плитой без цоколя.

6.Заливается бетонный раствор, равномерно вибрируется с помощью глубинных вибраторов. Утепление такого перекрытия осуществляется при монтаже пола первого этажа, либо непосредственно в цоколе.

Важно! Запрещается демонтаж опорных стоек и палубы до полной кристаллизации цемента, которая составляет 28 суток, во избежание деформации конструкции.

Устройство пола

В зависимости от назначения, личных предпочтений и климата, монолитный пол на ленточном фундаменте можно сделать различными способами.

Пол на лагах

Фото 6
Что выполнить такое монолитное перекрытие на ленточном фундаменте, сначала на ровное основание укладывается слой гидроизоляции. Это может быть рубероид, битумная смесь или обычный плотный полиэтилен.

Затем, строго по уровню, устанавливаются деревянные лаги 15*5 см. Если помещение достаточно большое, по центру между лагами нужно поставить деревянные распорки во избежание деформации доски.

Все свободное пространство плотно заполняется утеплителем. Если используется минеральная вата, необходимо сверху утеплителя настелить пароизоляционную пленку. При использовании полимерных утеплителей в этом нет необходимости.

Сверху на лаги нашивается фанера толщиной 16 мм или половая рейка.

Наливной пол

Фото 7
На монолитную плиту настилается гидроизоляционная пленка. Сверху – слой полимерного утеплителя, желательно пенопласт или пеноплекс плотных марок.

Стыки между плитами тщательно промазываются или пропениваются.

На утеплитель наливается цементная стяжка толщиной 3–5 см с применением армирующей сетки. На такое основание можно уложить плитку, керамогранит или наливные полы.

При такой конструкции можно легко реализовать теплые полы, уложив их в цементную стяжку.

Пол сразу на плиту

При реализации технологии монолитной плиты без цоколя, когда теплоизоляция уже включена в пирог самого основания, можно класть полы прямо на плиту, предварительно уложив слой гидроизоляции и специальную тканевую прослойку, цель которой – выравнивать мельчайшие неровности плиты.

Монолитная плита на ленточном фундаменте: технология гласит, что на такую прослойку с помощью клея можно укладывать как керамическую плитку, так и ламинат и паркетную доску.

Преимущества и недостатки

Фото 8
Плюсы конструкции фундамент МЗФЛ плита:
  • простота монтажа – можно выполнить в одиночку;
  • надежность и долговечность – срок службы до 100 лет;
  • противостояние грунтовым и наземным водам;
  • независимость от подвижек грунта;
  • возможность обустройства цокольного этажа;
  • нет необходимости постройки пола первого этажа.

Минусы:

  • высокая стоимость материалов;
  • невозможность проложить дополнительные подземные коммуникации без существенных демонтажных работ.

Полезное видео

Как выглядит комбинированный фундамент: монолитная плита + лента, наглядно представлено на видео ниже:

Выводы

Фундамент монолитная плита на ленточном основании по праву является одним из самых надежных, долговечных и оправданных в строительстве, особенно на нестабильных грунтах.

Его применение в строительстве каркасных домов будет не только оправдано экономически, но и решит многие проблемы при эксплуатации строения.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Плиты ленточного фундамента: монолитные, как залить

Для возведения построек с небольшой этажностью применяются разные технологии заливки монолитных плит. Так, конструкцию можно устанавливать на готовый ленточный фундамент или после затвердевания ленты на опалубку. Первый вариант предусматривает наличие «перевернутой чаши», а второй делает стяжку независимой от стен и основания.

плита на ленточный фундамента

Преимущества и недостатки

Заливка плиты на ленточный фундамент является традиционным решением, у которого есть масса достоинств. Однако подобный проект требует немалых финансовых вложений. Чтобы снизить расходы, не жертвуя эксплуатационными свойствами и прочностью основания, строители стали применять монолитные чашеобразные конструкции, которые устанавливаются в перевернутом виде на ребра жесткости.

Среди плюсов плитных фундаментов на ленте следует выделить:
  1. Повышенную прочность. Она обеспечивает надежную устойчивость и неподвижность несущих стен.
  2. Уменьшенный расход из-за отсутствия лишнего расхода материалов.
  3. Широкий выбор вариантов ленты, которые позволяют найти качественное решение для разных условий.
  4. Возможность обустройства подвала.
  5. Совместимость с разными типами почвы, включая слабонесущую.

Еще к плюсам ленточного основания следует отнести простоту монтажа и высокую скорость выполнения работ. Но, кроме преимуществ, технология имеет существенные недостатки. К ним относится ряд сложностей при монтаже узлов инженерных систем, поэтому возникает необходимость организации дополнительного пространства для их установки.

Для устранения проблемы можно воспользоваться вариантом дублирующих канализационных и водопроводных систем, которые устанавливаются непосредственно под плитой и используются в случае засорения основного водопровода.

монолитная упрочненная плита поверх ленточного фундамента

Технология строительства дом без цокольного этажа

Плиты ленточного фундамента в проекте «дом без цокольного этажа» опираются на почву всей площадью, что обеспечивает дополнительную опору для постройки. Для возведения такой конструкции используется метод заливки бетонной смеси в котлован с последующей укладкой теплоизолятора.

В первую очередь нужно возвести ленточный фундамент шириной 40 см и глубиной 40-70 см. Точные показатели глубины определяются типом почвы и климатическими условиями региона.

Если устанавливается арматурная сетка, необходимо оставить несколько вертикальных концов арматуры толщиной 12-14 мм по всей длине основания через 40-50 см. Их задача заключается в надежной связке ленты с монолитной плитой.

Внешнюю опалубку делают на 20-25 см выше основания. После застывания фундамента (в большинстве случаев этот процесс занимает 1-2 недели) понадобится убрать опалубку и подготовить место под будущую плиту. Используя экскаватор или ручной инструмент, нужно вырыть котлован на 50-60 см. Дно углубления делается максимально ровным.

Дальше необходимо насыпать слой песка. Его толщина варьируется от 15 до 20 см. Песчаную смесь важно предварительно намочить водой и утрамбовать виброплитой.

толщина плитного фундамента

Дальше на песке размещается геотекстиль, который будет изолировать песок от смешивания со щебнем при эксплуатации фундамента. Полосы сшиваются между собой с помощью специального оборудования, а по периметру котлована геотекстиль выступает на 40-50 см.

Поверх этих слоев высыпается щебень. Его толщина должна составлять не меньше 20 см. Слой нужно утрамбовать и выровнять, а потом пролить цементным молоком, чтобы избавиться от неровностей и пустот.

Образованный пирог покрывается гидроизолирующим слоем после застывания. Дальше производится укладка теплоизолирующих листов. В качестве теплоизолятора лучше использовать пеноплекс плотной марки.

На следующем этапе производится укладка армированного каркаса и заливка плиты. Для кристаллизации бетонной смеси может понадобиться 1 месяц. По истечении этого времени можно переходить к основной работе — монтажу дома.

Засыпка под плиту

Монолитная плита на ленточном фундаменте предусматривает выполнение засыпки однородным материалом. Это может быть речной песок, не содержащий в своем составе глины и прочих компонентов, которые удерживают воду.

Существуют разные варианты засыпки — только песок или песок со щебнем. Последний способ обеспечивает повышенную плотность трамбовки нижнего слоя, поскольку наличие острых граней способствует эффективному уплотнению песка. Поверхность выравнивается 5-сантиметровым слоем песка.

Опалубка

Одним из этапов заливки плиты на ленточный фундамент своими руками является сборка опалубки. Она представляет собой деревянную коробку, установленную на 10-15 см выше бетонного покрытия. При монтаже опалубки важно быть максимально точным, чтобы не допустить появления зазоров. Внешнюю часть крепят с помощью опорных брусков и наклонных упоров, которые предотвращают выдавливание щитов.

Если нужно создать опалубку для плиты с цоколем, перед началом работы возводится палуба. Для этого производится монтаж системы опорных балок, ригелей и других упрочняющих деталей, гарантирующих высокую надежность фиксации.

Поверх палубы закрепляют полиэтиленовую пленку, она нужна для герметизации конструкции и защиты от вытекания бетонной смеси.

опалубка для монолитного фундамента

Армирование

Для армирования фундаментов на основе монолитной плиты понадобится подготовить большое количество разных материалов. Рабочие стержни фиксируют на дистанции до 20 см друг от друга. Всего нужно два слоя армированной решетки, которая размещается на расстоянии 10-15 см. Чтобы следить за правильностью геометрии стержней, необходимо закрепить подставки.

Нужно ли утеплять пол

Утепление напольного покрытия является полезной и важной процедурой, которая исключает проблему скопления влаги и промокания бетонной поверхности. Однако реализация такой задачи требует немалых финансовых вложений, поскольку понадобится утеплить все покрытие водонепроницаемым материалом. В его качестве используется особый пеноплекс толщиной 20 см.

Применять вместо экструдированного пенополистирола простые материалы нельзя, поскольку они не могут справиться с большими нагрузками и дают быструю усадку, снижая надежность плиты.

схема ленточно-плитного фундамента

Заливка плиты

Заливка плиты выполняется равномерным образом. Чтобы предотвратить любые сложности, необходимо обустроить подвижный лоток для подачи бетона. Его можно соединить с миксером и наносить ровным слоем.

Чтобы упростить процесс подачи бетона, важно предусмотреть возможность подхода техники с разных сторон. Выполняя заливку, следует учитывать уровень верхнего слоя стержней арматуры.

Слой бетона должен подниматься на 5 см выше остальной конструкции. Чтобы упростить процесс заливки и сопутствующих мероприятий, следует закрепить систему трапов.

Завершив заливку, поверх покрытия наносят полиэтиленовое полотно, которое обеспечит надежную изоляцию от ультрафиолетовых лучей. В течение первых дней нужно поливать бетон водой, чтобы исключить образование трещин при изменениях влажности материала.

Для затвердевания бетонной смеси понадобится 28 дней.

монтаж монолитного фундамента

Технология для дома с цокольным этажом

Если ленточный фундамент на монолитной плите будет использоваться для возведения дома с цокольным этажом, технология монтажа будет отличаться. Сам проект окажется сложнее, однако расходы материала будут снижены.

Для начала строители занимаются изготовлением ленточных фундаментов по аналогичным принципам. На уровне верхней границы монтируется палуба, которая является единым горизонтальным щитом из деревянных досок.

В нижней части палубы подбирают бруски сечением 5х5 см и шагом 0,7-0,8 м. На брусках нужно установить балки, а сверху закрепить прогоны. В конструкции палубы проделываются отверстия и размещаются коммуникационные элементы. Еще производится монтаж люка.

Всю площадь покрывают полиэтиленом, который будет способствовать защите от обезвоживания и образования щелей.

Плиту перекрытия дополнительно армируют, придерживаясь описанной раньше технологии. Дальше производится заливка бетонного раствора с последующим выравниванием вибрационным оборудованием. Утепление производится на этапе монтажа или в цоколе.

залитый плитный фундамент

Устройство пола

Разбираясь, как залить плитный фундамент для дома с цоколем, необходимо рассмотреть разные варианты устройства.

Пол на лагах

Для обустройства подобного перекрытия в первую очередь нужно закрепить гидроизолирующий слой. В его качестве используется рубероид, битумная смесь или полиэтилен.

Дальше по уровню закрепляют деревянные лаги. Если постройка обладает просторными размерами, в центральной части можно закрепить деревянные распорки, которые предотвратят деформацию доски.

Свободную площадь заполняют утеплителем. Если применяется минеральная вата, то в качестве дополнительного слоя будет использоваться пароизоляционная пленка. Поверх лагов закрепляется фанера толщиной 16 мм.

пол на деревянных лагах

Наливной пол

Этот вариант укладки плит требует предварительного закрепления гидроизоляционной пленки на плите. Сверху крепят полимерный утеплитель. Это может быть пенопласт или пеноплекс.

Места стыков обрабатываются герметиком и закрываются пеной. На утеплителе размещается цементная стяжка толщиной 3-5 см с последующим армированием.

Пол сразу на плиту

Эта технология закрепления пола на ФЛ тоже требует укладки гидроизоляционного слоя и тканевого покрытия для выравнивания любых неровностей и дефектов. Поверх такой плиты можно размещать разные отделочные материалы, включая керамическую плитку, ламинат и паркетную доску.

Обустройство плитных фундаментов в Москве пользуется большим спросом. У технологии есть масса преимуществ, включая простоту монтажа, надежность и долговечность, устойчивость к любым воздействиям, а еще комфорт эксплуатации. К минусам можно отнести ряд финансовых вложений на покупку материалов и инструментов. Еще после закрепления плиты отсутствует возможность прокладывания подземных коммуникаций без демонтажа.

Плиты ленточного фундамента: монолитные, железобетонные

Занимаясь строительством, следует выполнять все технологические требования, потому что от этого зависит продолжительность эксплуатационного периода вашего объекта. Основание ленточного типа, как правило, устраивается из плит по первому либо цокольному этажу. Своей конструкцией плиты ленточного фундамента придают ему дополнительную прочность, равномерно распределяя нагрузочные воздействия. Монолит из плит перекрытия на ленточном фундаменте в этом случае выполняет функции пола нижнего этажа.

Плиты ленточного фундамента

Области использования

С таким вариантом фундаментного основания есть возможность устроить цокольный ярус либо подземную автостоянку под каркасным сооружением. Конструкция в любом случае позволит соединить ленточную фундаментную основу в одно целое.

Монолитную плиту на ленточном фундаменте используют:

  • для возведения объектов по нестабильным, «плавающим» почвенным составам, где установка другого фундамента окажется невыгодной или нецелесообразной;
  • в случаях, если конструктивные особенности объекта предполагают большой вес. К примеру, строительство будет вестись из кирпичного или железобетонного материала;
  • если планируется построить общий цокольный уровень под всем объектом, то ленточный фундамент с монолитной плитой окажется оптимальным вариантом для сооружения межкомнатных перегородок.

Решив строить фундаментную основу с железобетонной плитой, помните, что наибольшее значение длины пролета в висячем положении без добавочных опорных элементов не должно превышать шести метров.

Особенности конструкции

Ленточная основа представляет собой железобетонный элемент, залитый по всему периметру объекта. Закладка ее осуществляется под каждую наружную стену, сечение остается одинаковым по всему периметру.

Особенности строительной конструкции

Основание в виде ленты бывает монолитным либо сборным.

Монолитная лента устраивается методом заливки раствора в опалубку. Сборное основание представляет постройку из готовых блочных камней, изготовленных в заводских условиях. Основными недостатками сборного сооружения являются перевозка, погрузочно-разгрузочные работы и установка блоков.

По степени нагрузки ленточные основания классифицируют на заглубленные и мелкозаглубленные, исполненные по периметру здания.

Плита железобетонная под ленточный фундамент считается основанием монолитного типа, закладывается по площади всего объекта. Монолит достигается методом заливки бетонного раствора в опалубочную конструкцию. Главное свойство такого основания – понижение давления здания на почву, обеспечение устойчивости объекта.

Чтобы возвести такую конструкцию, необходимо учесть особенности защиты от деформирований локального характера, движения грунтового основания при различных температурах.

Основными требованиями такой технологии являются соблюдение параметра толщины плиты, структуры, устройства гидроизоляционного слоя и утепления.

Преимущества и недостатки

Если фундамент возводится в виде комбинации «лента плюс плита», это позволяет достичь определенных достоинств, присущих обоим фундаментным типам.

Достоинства ленточно-плитного фундамента

Достоинствами ленточно-плитного фундамента являются:

  • надежность, продолжительный эксплуатационный период, хороший показатель прочности;
  • плита на ленточном фундаменте выдерживает значительные нагрузочные усилия;
  • монтажные работы не вызывают сложностей, все работы выполняются своими силами;
  • строительные работы ведутся на любом почвенном составе;
  • плиты заливаются по техническим условиям, определенным ГОСТом 13580 85.

Отметим определенные «минусы» такого основания:

  • строительные работы подразумевают значительные трудовые затраты;
  • необходим большой объем стройматериалов, что влечет за собой финансовые расходы;
  • подвальное или цокольное помещение не проектируются. Если своевременно не учесть укладку коммуникационных линий, в дальнейшем такие работы будет выполнить проблематично;
  • началу строительных работ комбинированного фундамента, состоящего из ленты и плиты, предшествуют серьезные расчетные действия.

Этапы выполнения работ

Рассмотрим, как залить плиту на ленточный фундамент. Для реализации данного типа основания имеется два способа:

  • с устройством цокольного уровня. В данном случае основная часть нагрузки приходится на ленту, установленную по периметру. Плита на ленточном фундаменте главным образом выполняет роль перекрытия нулевого этажа. Строительная схема выглядит следующим образом: на площадке готовится котлован, дно засыпается слоем ПГС, выставляется опалубка под ленточный фундамент, готовится армированный пояс, выполняется бетонирование. Бетон набирает прочность в течение четырех недель, после чего выставляется сплошная палуба, опирающаяся на ленточные края. В качестве дополнительной фиксации снизу ее подпирают брусками. По сути, это начальный слой, и заливать его необходимо с учетом массы материалов. В палубе устраивают колодцы для организации проходов и прокладки коммуникационных сетей. После этого устанавливается каркас из арматурных прутьев, выполняется бетонирование. Данный вариант достаточно сложный, подразумевает наличие должного опыта. Порой процесс ускоряют, выполняя укладку плит на ленточный фундамент плиты перекрытия с соблюдением допустимого расстояния между ними;
  • без цокольного уровня. Внутреннее пространство ленты полностью засыпается песком, по которому заливается плита. Сроки строительства сокращаются, так как в возведении палубы необходимости нет. Залив мелкозаглубленную ленту, выполняют следующие работы: засыпают песок, укладывают два слоя гидроизоляционного материала, устанавливают каркас из арматурных прутьев. Так как плита внутри ленточного фундамента имеет полную опору, используют конструкционный вариант армирования.

Материал, не содержащий глины

Подготовка

Предварительно проводится засыпка речным песком. Необходимо использовать материал, не содержащий глины, способной удерживать внутри воду. Некоторые специалисты рекомендуют выполнять послойную засыпку, добавив к песку мелкофракционный щебень. Данная мера позволяет более плотно выполнить трамбовку. Но, как показывает практика, подушка может просесть в любом случае, и объясняется это большими нагрузочными усилиями на внутренние стенки объекта.

Опалубка

Опалубочная система для плиты, бетонируемой по грунту, представлена коробом из деревянных щитов, превышающих уровень бетонного слоя на десять – пятнадцать сантиметров. Монтаж конструкции выполняется максимально плотно, чтобы между щитами не оставались зазоры более трех миллиметров. Наружную сторону подпирают брусками и упорами, чтобы жидкая бетонная масса не выдавливала щиты.

Если планируется заливка плиты на ленточный фундамент, имеющий цокольный уровень, необходимо в первую очередь обустроить палубу. С этой целью выставляют систему опорных элементов с ригелями и прочими комплектующими, создающими надежную опору, придающую палубе неподвижность. После этого монтируется плоскость, в которой не должно оставаться щелей. Верх палубы застилается пленочным материалом, обеспечивающим герметизирование и исключающим протекание бетонного раствора.

Армирование

Для усиления плиты фл (ленточного фундамента) потребуется много материалов. Арматурные прутья сечением двенадцать – четырнадцать миллиметров укладываются с шагом, не превышающим двадцати сантиметров. Потребуется две решетки из стальных стержней, максимальное расстояние между которыми не превысит десяти – пятнадцати сантиметров, а от нижнего уровня – пяти. Чтобы контролировать правильность зазора, под нижние стержни подкладывают подставки, соответствующие необходимой высоте.

Экструдированные пенополистирольные плиты

Концы арматурных прутьев жестко соединяют с торчащими элементами армопояса, чтобы создать единую каркасную основу.

Утепление пола

Составной фундамент рекомендуется утеплить, чтобы предотвратить скапливание конденсата и промокание бетонного основания. Стоит заметить, что такой вид работ является дорогостоящим, так как придется устилать всю имеющуюся площадь влагонепроницаемым утеплительным материалом – экструдированными пенополистирольными плитами, толщина которых составляет двадцать сантиметров. Некоторые специалисты уверяют, что достаточно десяти или пятнадцати сантиметров утеплительного слоя, но здесь выбирать придется с учетом климатических особенностей вашего региона.

Укладка выполняется пятисантиметровыми слоями, предусматривается смещение стыковочных участков и промазка мастичным составом. Простым пенопластом пользоваться запрещается, потому что он не выдержит нагрузку и даст большую осадку, перестав выполнять свои функции и значительно ослабив основание с монолитной плитой сверху.

Бетонирование

Как правильно залить фундаментную основу? Бетонирование необходимо проводить равномерно по всей площади. С этой целью изготавливается подвижный лоток, по которому подается бетонный раствор. Его подсоединяют к миксеру и направляют смесь по всем участкам одинаковым слоем.

Рекомендуется предусмотреть подъездные пути для специальной техники с каждой стороны основания, чтобы подача бетона выполнялась удобно и максимально равномерно.

Заливая раствор, необходимо следить за уровнем арматуры верхнего каркасного ряда, чтобы бетонный раствор превысил его на пять сантиметров.

Для удобства выполнения работ по бетонированию, разравнивания бетонной смеси и ее уплотнения, обустраивают систему трапов, возвышающихся над заливаемой поверхностью на двадцать – тридцать сантиметров. Используя их, вы сможете перемещаться и выполнять необходимые действия, не нарушая залитый слой.

Закончив бетонирование, поверхность плиты укрывается полиэтиленовым материалом, чтобы защитить от солнечных лучей. Бетон на начальном этапе застывания периодически увлажняют, компенсируя напряжение в толще, создаваемое изменениями параметра влажности. Если данной мерой предосторожности пренебречь, плита покроется трещинами.

Окончательное затвердевание наступает через двадцать восемь суток.

Надежный и оправданный вариант строительства

Заключение

Выбор между ленточным фундаментом и монолитной плитой остается за вами. Отметим, что монолит на ленте на самом деле считается надежным и оправданным вариантом строительства, обладает продолжительным эксплуатационным периодом, отлично ведет себя на нестабильном почвенном составе. Использование его в возведении каркасных сооружений не только оправдывается с экономической точки зрения, но и решает большое количество проблем, способных возникнуть при эксплуатации здания.

Комбинированный фундамент – варианты и некоторые схемы

Подземные конструкции зданий и сооружений подразделяются на группы по разным признакам. Они бывают ленточными и столбчатыми, плитными и свайными, монолитными и сборными, бетонными, деревянными, каменными и металлическими. Но в строительной практике нередко в качестве основания дома используется комбинированный фундамент, представляющий собой сочетание разных видов конструкций, материалов и форм. Подобные схемы применяются в различных ситуациях, к примеру, с целью экономии или по причине усиления несущей способности фундамента.

Варианты комбинирования

В процессе проектирования, возведения или эксплуатации дома возникают обстоятельства, требующие устройства разных типов фундамента в одном строении. Комбинирование в этом случае производят по одной из схем:

  • сваи обвязывают не ростверком, а высокой бетонной лентой;
  • между монолитными столбами укладывают кирпич или бетонные блоки;
  • плиту опирают не на песчаную подушку, а на сваи;
  • дом возводят на ленточном основании, а пристройку – на кирпичных столбах;
  • на монолитные подушки устанавливают сборные блоки.

Вариантов комбинированных фундаментов можно перечислить довольно много. Одним из наиболее распространенных вариантов является устройство монолитного железобетонного пояса по всему периметру фундаментных стен, выполненных из штучных материалов. Такое сочетание повышает надежность подземной конструкции, предоставляя возможность объединения разных участков в общую систему.

Ленточно-столбчатый фундамент

В данном случае ленточная обвязка является тем же ростверком, но с увеличенными размерами по высоте. С другой стороны, заглубленные столбы для ленточного фундамента являются дополнительной опорой в случае возведения его на слабонесущем основании или на пучинистых грунтах. Ленточно-столбчатые конструкции имеют ряд преимуществ, а именно:

  • допустимость возведения массивных строений в сложных геологических условиях, даже на горизонтально-подвижных грунтах;
  • возможность повышения прочности и устойчивости столбов;
  • вероятность более равномерного распределения нагрузок;
  • осуществимость строительства домов на участках со сложным рельефом, в том числе на склонах.

Следует отметить, что комбинированный фундамент ленточно-столбчатого типа обладает положительными свойствами обоих видов конструкций – ленточных и столбчатых. При его возведении уменьшается объем земляных работ и расход материалов, так как выполнять заливку бетонной ленты на большую глубину не требуется. Но комбинированный вариант фундамента вызывает проблемы с устройством подвалов, либо цокольных этажей.

Железобетонные столбы размещают в углах здания, местах сопряжения несущих стен и равномерно по периметру дома. Арматура, помещенная в скважины или ямы, проходит по всей высоте ленты и соединяется с ее каркасом. Таким образом фундамент становится единой конструкцией.

Работы по устройству комбинированных фундаментов проводятся в несколько этапов.

Вначале выкапывается траншея согласно проектной документации, и намечаются места установки столбов. Как правило, ширина выемки составляет 300-400мм, а глубина – 600мм. Под столбы копают ямы или выбуривают скважины ниже глубины промерзания грунта. По дну устраивают тщательно утрамбованную песчаную подушку толщиной 150-200мм, монтируют опалубку чуть выше верхней отметки ленты или цоколя и укладывают арматурные каркасы согласно чертежам. Нередко возводимую конструкцию усиливают металлическими профильными балками.

Заливку комбинированного фундамента бетоном производят в определенной последовательности. Сначала заполняют скважины или ямы, предназначенные для столбов, а затем – опалубку ленты, но без значительных перерывов в работе. Иначе необходимой прочности конструкции добиться не удастся.

Разные схемы в одном строении

Иногда застройщики используют два и даже три типа фундаментов при строительстве дома. Это может быть связано с расположением здания на склоне, когда одна его часть находится значительно ниже другой, или с необходимостью выполнения пристройки к давно эксплуатируемому объекту. Но следует сразу отметить, что решение о подобном комбинировании и стыковке разных фундаментов должно приниматься специалистами. Самостоятельные умозаключения без профессионального анализа ситуации могут привести к плачевным результатам впоследствии.

С одной стороны, сочетание разных видов фундаментов в одном строении позволяет сэкономить материальные ресурсы, а с другой – может стать причиной разрушения дома.

Рассмотрим разноуровневый объект со свайным фундаментом в верхней части. Если в его нижнем отсеке расположить бетонную плиту, то под ней нагрузки на грунт будут распределяться более равномерно благодаря большой площади опирания, чего не скажешь о сваях. Верхняя часть дома, в этом случае, со временем просядет больше, в результате чего на стыке двух блоков рано или поздно появится трещина. Рациональным решением здесь станет комбинирование свайного и ленточного фундамента с устройством усиленного, горизонтально расположенного армирования стен в зоне стыковки фундаментов.

Наглядный пример показан на нижерасположенном рисунке.

Еще один вариант комбинирования фундаментов связан с объектами, пристраиваемыми к существующим зданиям. Чаще всего, их подземные конструкции отличаются друг от друга. В этом случае придерживаются трех основных правил:

  • на пучинистых грунтах не допускается выполнять жесткого соединения двух строений;
  • на непучинистых грунтах соединение разных фундаментов и стен дома с пристройкой может быть жестким;
  • бетонирование стыков производят только после окончательного проседания нового строения. Для этого потребуется оставить его «перезимовать».

Разнообразные схемы комбинированных фундаментов дают конструкторам широкие возможности в проектировании. Но не следует забывать о том, что основание дома должно быть надежным и долговечным. Поэтому любые инженерные решения требуется подкреплять расчетами.

Лента и монолитная плита фундамента: толщина типов оснований

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Портал о фундаментах Портал о фундаментахФундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь

инструкция по этапам, применение, особенности процесса

При планировании фундамента под дом, преимущественно выбирается вариант, когда используется монолитная плита на ленточном фундаменте.

Данное основание наиболее предпочтительно по сравнению с другими видами фундаментов благодаря хорошей устойчивости на нестабильных грунтах. Этот вид базиса равномерно переносит нагрузку от стен здания и давит всей своей площадью на грунт.

Сбор информации и подготовка

Чтобы избежать непоправимых ошибок, исполнение работ должно быть обдуманным, а подход к процессу серьезным и взвешенным. Дом начинается с фундамента и чтобы он был надежным необходимо разбираться в деталях.

Любое строительство начинается с широкомасштабных подготовительных работ. Тем более, когда речь идет об основании под будущее здание. Мелочей здесь нет и начинать следует с обследования площадки, то есть качественных характеристик грунтов.

Принцип устройства фундамента

Принцип устройства фундамента

Данный вид базиса тем и хорош, что используется в районах, где подземные воды близки к поверхности, грунты торфяные и «плывут». Но, тем не менее, геодезическое исследование обязательно, поскольку даст возможность спланировать не только в целом фундамент под дом, но и поможет в расчетах с определением технических параметров основания, обустройстве гидроизоляции или отказа от нее и пр.

Сведения прикладного характера

Вот один из вариантов для торфяных почв. Пошаговая инструкция этапов:

  1. Снимается метровый слой торфа и таким образом готовится котлован.
  2. Выравнивается дно с допустимой разницей 3-5 см.
  3. На дно укладывается песок, увлажняется и утрамбовывается.
  4. На подготовленную «подушку» укладывается геотекстиль.
  5. Следующий пласт состоит из щебенки, который также уплотняется трамбовкой.
  6. Устанавливается опалубочная конструкция, обязательная при монолитных основаниях.
  7. Сваривается и устанавливается арматура для создания гидроизоляционного барьера.
  8. Скелет арматуры выставляется в два уровня: нижний на растяжение, верхний на стяжку.
  9. Заливается бетонная смесь, с помощью виброинструмента утрамбовывается путем удаления пузырьков воздуха из бетона.
  10. Поверхность разглаживается и оставляется просыхать.
  11. Плита готова и через 2-3 недели снимается опалубка.
  12. Если работы по возведению стен переносятся на весну, фундамент в зиму закрывается рубероидом, опалубка остается.

Следующее описание рассчитано на грунты разной рыхлости и промерзания, можно назвать это общим планом действий.

После того как вырыт котлован необходимо продолжить работы по подчистке дна котлована. Сделать это можно как вручную (при помощи лопаты) допустимой погрешностью в пять см, так и с привлечением спецтехники (миниэкскаватор), которая оборудована ковшом без зубьев (планировочный ковш) с использованием лазерного нивелира выравнивается дно будущего основания под монолитную плиту.

Далее на «разглаженное» дно необходимо залить бетонную подготовку. Для этого используется низкомарочный бетон, пласт которого равен порядка 10 см. Это поможет снизить погрешность по горизонту основания.

Далее на подбетонку наносится подбетонный праймер. Проще говоря, слой, который улучшит адгезию (сцепление) следующих пластов битумной гидроизоляции.

Технология укладки следующая. На битумный праймер заполняется двухслойная гидроизоляция. Один слой гидроизоляции идет вдоль, другой – поперек плоскости монолита.

Обязательной является опалубка, без которой залить монолитный фундамент невозможно. Наиболее подходящим материалом для этого является ламинированная фанера.

Монолитная плита на ленточном фундаменте имеет особенность в том, что ленты в таком основании предусмотрены для тех мест, где не предполагается большая нагрузка, то есть речь идет о пристройках различных террас, лестниц, веранд, крыльца.

Используется при таком устройстве основание классическое армирование. Что это значит? Оно представляет собой процесс армирования двумя сетками. Нижняя предназначена для растяжения, верхняя – на сжатие.

После готовности гидроизоляции и установки опалубки вяжется нижняя сетка. Нижний слой арматуры устанавливается на специальные подставки. На конечной стадии заливается бетон, который обязательно надо «утрамбовывать при помощи вибро» данная процедура позволит удалить пузырьки воздуха из бетонной смеси и сделает монолит более качественным и крепким.

Так, в общих чертах выглядит устройство монолитной плиты.

Монолитно-ленточное основание

Монолитно-ленточное основание

Область применения

Довольно часто перестраховываясь для возведения дома, выбирается именно монолитная плита на ленточном фундаменте. Данный базис является универсальным в плане стойкости, как на прочных грунтах, так и на тех, которые имеют близость к поверхности подземных вод или торфяной состав почвы. Перечислить можно следующие аспекты, которые подвигают к выбору именно этого основания:

  • планируемый дом будет иметь значительный вес за счет используемых материалов или большой этажности,
  • сыпучие или «плавающие» грунты,
  • неравномерность почвы на сжимаемость,
  • высокий уровень талых вод и близость подземных к поверхности будущей строительной площадке.

Строительство именно такого фундамента обусловлено целым рядом положительных моментов:

  • монолитная плита на ленточном фундаменте способна компенсировать вертикальные и горизонтальные смещения почвы,
  • сооружение очень просто в проектировании и универсально для всех строений на любых грунтах,
  • возможность сооружения цокольного этажа, не подверженного воздействию воды.

Начальные этапы

Теперь более подробно о монолитной конструкции. Она чаще всего предпочтительна, поскольку однозначно более прочная, чем сборные варианты. Для сведения, все имеющиеся небоскребы строятся именно на монолитном фундаменте, так что такая основа под собственный дом – самое то. Фундамент может быть малозаглубленным и заглубленным – все зависит от структуры почвы на стройплощадке.

  • После определения, какая площадка имеется под застройку, она расчищается, удаляется, если есть растительность и верхний слой почвы. Котлован под фундамент

    Котлован под фундамент

  • Далее, готовится котлован. При выполнении данной процедуры лучше использовать технику, делается соответствующее углубление, выдерживается уровень при помощи нивелира. Но для более качественной укладки первого пласта для создания «подушки» лучше выбрать 15-25 см самостоятельно вручную при помощи лопаты.

Глубина котлована может достигать 1,2-1,5 метра зависит это также помимо почвы от того сколько этажей в планируемом здании. Но, тем не менее, выбирается глинозем и обустраивается «подушка». Делается она путем укладки пласта песка, который увлажняется и уплотняется, затем укладывается пласт щебня, который также утрамбовывается. Данная подсыпка, толщиной от 20 до 30 см позволит избежать капельного подсоса воды к основанию строения.

На подготовленный слой перед обустройством конструкции монолитной плиты укладывается пленка ПВХ или рубероид. Необходимо это для того, чтобы не обезвоживался раствор бетона при заливке непосредственно фундамента.

По ровному котловану размечаются углы будущего строения и заранее (в случае если такое запланировано) трубопроводы канализационных и дождевых стоков.

  • Из прочных досок на подошве котлована изготавливается опалубка. Данный каркас делается своими руками при помощи досок и ламинированных фанерных листов либо просто из досок (толщиною больше 2,5 см) и укосы по всей конструкции каркаса.

При монтаже необходимо оставлять небольшое пространство между склоном котлована и плитой основания.

Также выполняется выравнивание при помощи нивелира и проверяется на прочность до залития бетонного раствора.

Монолитное основание на ленточном фундаменте

Монолитное основание на ленточном фундаменте

Сооружение должно быть прочным, поскольку давление на стенки при заливке бетонной смеси будет большим. Крепление с боков должно быть особенно надежным. Лучше по окончании проверить прочность сооружения. Для этого достаточно сделать несколько ударов ногой. Надежная конструкция останется в выставленном положении, если же будут какие-то сдвиги, наклоны – каркас необходимо переделать.

Основная процедура

  • До начала заливки бетона на подготовленную «подушку» укладывается гидроизоляционная прослойка. Это могут как современные строительные разработки, так и обычные, недорогие пленка или рубероид.
  • Устройство монолитной плиты представляет собой процесс укладки на подготовленные пласты двух уровней арматурного каркаса. Причем устанавливаются они перпендикулярно друг к другу – один вдоль, другой поперек. Это обусловлено тем, что нижний – работает на растяжение, верхний – на стяжку. Первый уровень в 5 см от подсыпки, второй в 5 см от верхней поверхности будущей плиты монолитного ленточного фундамента. В среднем плита получается толщиной 20-40 см. Хотя зависит это во многом от того какое здание будет возводиться, из каких материалов плюс «поведение» грунта.

Арматура для каркаса берется сечением 16 мм (относительная величина, поскольку арматура выбирается исходя из веса будущего строения и состояния грунта), вяжется в ячейки (20х20см) между собой обыкновенным стальным проводом.

Если в плане предусмотрено наличие трубопроводов или других магистральных линий в самой фундаментной плите, то отверстия (с учетом диаметра будущих труб) под такие магистрали делаются заранее. По окончанию прокладки зазоры между стенками фундамента и коммуникациями заделываются.

  • На заключительном этапе в подготовленную арматурную плоскость заливается бетонная смесь. Экономить на фундаменте будущего строения не нужно, лучше использовать раствор высокого класса по своей прочности. Смесь должна быть устойчивой к воздействию мороза, перепадам низких и высоких температур, иметь большую степень непроницаемости влаги. Для более качественного выполнения процедуры лучше воспользоваться бетононасосной установкой, и залить полностью весь раствор единоразово.
  • Бетон после заливки уплотняется при помощи электрического виброинструмента (для удаления пузырьков воздуха). Разглаживается по нивелиру и оставляется в опалубке до полного затвердения в единую монолитную плиту.

Следует сказать, что выбор данной конструкции основания очень хорош для самостоятельного строительства, поскольку исключает любые оплошности и промахи.

9.2. КОМБИНИРОВАННЫЙ ФУНДАМЕНТ. Универсальный фундамент Технология ТИСЭ

9.2. КОМБИНИРОВАННЫЙ ФУНДАМЕНТ

У некоторых индивидуальных застройщиков возникает желание построить дом с комбинированным фундаментом, когда одна часть выполнена по одной схеме, а другая — по другой. Сходная ситуация может возникнуть, если к ранее построенному дому делается пристройка или если отдельные части одного дома возводятся не сразу.

В этих случаях возникают следующие проблемы.

1. Одна часть дома опирается на ленту или на плиту, а другая — на столбы по ТИСЭ. Устройство гаража или полуподвала на ленте или плите в одной части здания и опирание на столбы остальной части строения — один из вариантов такого дома. Подобный фундамент обладает определенными недостатками.

Если одна часть дома опирается на плиту и основание под ней испытывает совсем небольшие напряжения и практически не проседает, то остальная часть фундамента на столбах ТИСЭ с небольшой площадью подошвы продавливает грунт и вызывает появление трещин над стыком фундаментов (рис. 177, а).

Если же одна часть дома опирается на ленту, а другая — на столбы ТИСЭ, то это реализуется только при узкой ширине ленты и с усиленным горизонтальным армированием стены в зоне соединения фундаментов (рис. 177, б). Следует заметить, что такой вариант соответствует архитектуре строения (на ленту опираются два этажа, а на столбы — один), где давление на грунт в обоих фундаментах близко по величине.

Рис. 177. Комбинированный фундамент: А — плита и столбы; Б — лента и столбы; 1 — плита; 2 — ростверк; 3 — опора; 4 — трещина в стене; 5 — лента; 6 — горизонтальное армирование стен

2. Ранее построенный дом стоит на мелкозаглубленном фундаменте, а пристройку к нему решено делать на столбчато–ленточном.

Если грунт пучинистый, то фундамент и стены обоих строений не должны иметь жесткого соединения. Если же грунт непучинистый, то соединение и фундамента, и стен может быть жестким. Бетонирование стыка двух строений следует выполнить только по окончании возведения пристройки и максимального проседания ее фундамента. Для этого грунт следует обильно увлажнить или дождаться весны.

3. Построенный дом возведен на заглубленном фундаменте (плита, лента, опоры), а пристройка — на столбчато–ленточном по ТИСЭ.

Жесткое соединение и фундамента и стен можно выполнить на любых грунтах, но не раньше, чем через год после завершения строительства.

Поделитесь на страничке

Следующая глава >

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
