Свайный фундамент под баню: пошаговая инструкция

Этот вид основания считается несложным в возведении и довольно надежным. На определенных грунтовых составах он хорошо зарекомендовал себя под легкие сооружения, к которым относятся и бани, возведенные из любого материала кроме кирпичного камня. Свайный фундамент под баню пользуется популярностью, на строительство уходит минимальное количество материалов, трудозатрат и времени, что позволяет сэкономить и денежные средства. Такой тип основания вполне можно возвести самостоятельно, не имея специальных навыков в строительстве.

Свайный фундамент под баню

Когда используют свайный фундамент

В большинстве случаев свайный фундамент для бани устраивается на почвенном составе, не способном обеспечить необходимую стабильность зданию. К таким местам относятся:

  • плывуны;
  • песчаные почвы;
  • торфяники;
  • суглинки, чрезмерно насыщенные водой.

На таких участках сваи необходимо опускать до уровня нахождения плотного грунтового слоя, чтобы на него передавались все нагрузочные усилия, создаваемые сооружением.

Фундамент из свай советуют применять на почвах, которые в зимний период промерзают глубже полутораметровой отметки. Для заливки ленточной основы потребуется выполнить большие объемы земляных работ, тогда как установка свай обойдется значительно дешевле.

Очередной вариант, когда следует устраивать именно такое основание – если участок, отведенный под строительство, отличается сложностями рельефа. Чтобы его выровнять, приходится нести незапланированные и весьма ощутимые расходы, и лучше возвести основание на свайных опорах.

Свайный фундамент также применяется на плотных и тяжелых в обработке почвах, когда устройство котлована проходит сложно и стоит достаточно дорого.

Свайный фундамент на тяжелой почве

Конструкция

Возле водоемов и на участках с частыми затоплениями водой объекты старались приподнимать над поверхностью почвы, для чего в землю вбивали бревна, располагая их по угловым участкам сооружения, под стенами и перегородками. Для таких свай применяли древесину твердых сортов, способную длительное время сопротивляться воздействию влаги.

Самым лучшим вариантом считалась лиственница, так как от воды она набирала дополнительную прочность.

В наше время свайные опоры из дерева применяются довольно редко, а ведь фундамент из таких опор получается самым выгодным и вполне надежным.

В современном строительстве известно двенадцать вариантов свайных опор, но для малоэтажных объектов пользуются одним из трех:

  • забивными железобетонными;
  • винтовыми металлическими;
  • буронабивными.

Фундамент на железобетонных сваях – большая редкость, потому что для установки таких опор придется нанимать специальную технику. Но по таким столбам фундаментная основа получается наиболее прочной.

Фундамент на железобетонных сваях

Винтовой вариант хорош способом вкручивания – эту работу можно выполнять вручную. Недостаток заключается в материале изготовления – металл способен проводить тепло. Придется дополнительно устраивать утепление, чтобы ходить по полу было комфортно.

При возведении свайного фундамента своими силами в большинстве случаев отдают предпочтение третьему тип Буронабивные сваи хоть и считаются в установке наиболее трудоемким вариантом, но дают возможность для неплохой экономии.

Виды для строительства фундамента под баню

Как правило, баня не представляет собой крупный объект, и это является основным условием при выборе фундаментного основания. Для забивных столбов потребуется специальная строительная техника, аренда которой обходится дорого. Кроме того, на каждой забитой железобетонной свае придется устраивать оголовок. Получается, что такой вид основания для возведения бани маго пригоден, поэтому многие отдают предпочтение винтовым и буронабивным вариантам.

Буронабивные

Этот вариант используется почти для любого небольшого объекта, к которым можно отнести и баню. Здесь имеется только одна сложность – бурение скважин.

Несущие способности буронабивного свайного столба образуются в результате работы в две плоскости – от опоры, расположенной на лежащем под ней грунтовом слое и от взаимодействия боковых поверхностей столба с соприкасающейся с ними почвой.

Распределение несущей способности: от 50 до 75 % — опорная, 50 – 25 % – боковая.

Отличаясь подобными особенностями, буронабивной столб может не достигать прочного грунтового слоя, находящегося на большой глубине, а исполнять свое функциональное предназначение благодаря работе боковых частей. В этом случае сваи называют «висячими» и не рекомендуют для их устройства использовать опалубочные конструкции.

Можно устраивать опалубки из стальных, асбестоцементных или пластиковых труб, применять для этого конструкции с коробчатым сечением, но в таком случае цена устройства фундаментной основы увеличится примерно в двое, потому что кроме опалубки понадобятся сваи, сохраняющие несущую способность. Бетонный раствор заливают сразу в пробуренную в грунте скважину.

Принимая во внимание тот факт, что баня не способна создавать значительную нагрузку, расчеты по установке буронабивных свайных опор не понадобятся. Но существует простая методика, использовать которую все же придется:

  • диаметр скважин должен составлять двадцать – тридцать сантиметров, глубина забуривания – от двух до двух с половиной метров. Если это условие не выполняется, это означает, что свая дошла до плотного грунтового слоя, и ее можно оставлять на такой глубине;
  • свайные опоры устанавливаются под углами, наружными стенами и внутренними перегородками;
  • шаг установки – не более трех метров (под баню 6 х 4 м, если стена несущая внутренняя одна – 9 опор).

Небольшие сваи объединяются общим бетонным оголовком

Если скважины указанного диаметра устроить не получается, разрешается уменьшить их диаметр до десяти сантиметров, устанавливая малые опоры треугольниками с шагом в 30 – 40 см.

Небольшие сваи объединяются общим бетонным оголовком.

Винтовые

Такие опоры подходят для любого небольшого сооружения. Их несущие способности зависят от опоры на плотный грунт.

Среди основных преимуществ выделяют:

  • сохранение целостности поверхностного слоя;
  • быстрота строительства фундаментной основы;
  • приемлемые расходы на установку.

Приемлемые расходы на установку

Свая, представляющая собой стальную трубу с лопатками, вкручивается в почвенный состав. На верхних участках труб устраиваются несущие рамки из металла (ростверок), на которые опирается сооружение. Получается, что баня словно «зависает» в воздухе. Винтовые опоры выставляются через два с половиной – три метра, в обязательном порядке – под углы и несущие стены. Диаметр сваи – от 108 мм.

Технологически процесс не вызывает сложностей, но определенные особенности имеются:

  • сваю следует заглубить не менее, чем на 1.6 м, для чего придется провести исследование грунтового состава;
  • в процессе ввинчивания в обязательном порядке на стенках сваи появятся потертости, что повлечет за собой коррозию металла;
  • установка свай должна выполняться строго вертикально, оголовки выравниваются по единой горизонтальной линии. Это влечет за собой дополнительные мероприятия по подрезке или наращиванию установленных опор;
  • так как баня на свайно-винтовом фундаменте приподнята над поверхностью земли, подачу воды и слив для бани придется тщательно утеплить;
  • для большей устойчивости строители рекомендуют перед бетонированием свай выполнять их армирование;
  • выполняя работы в зимний сезон, следует проводить предварительное забуривание, достигая точки промерзания почвы.

Этапы выполнения работ

Чтобы установить винтовой фундамент для бани, предстоит выполнить следующий алгоритм действий.

Винтовой фундамент для бани

Определяем глубину погружения

Это значение зависит от уровня залегания плотных слоев грунта. Дело в том, что устройство «висячего» варианта фундаментного основания в конце концов заканчивается просадкой или деформированием ростверковой части, что влечет за собой разрушения наружных стен.

Обычные расчеты по определению несущей способности почвы позволяют установить достоверные данные, показывающие лишь текущую обстановку на строительной площадке. В случае изменения уровня грунтовых вод, сезонных движений, пучений от морозов все ваши расчеты утратят свою актуальность.

Остается только один, но самый правильный способ – пробное забуривание или полная установка одной свайной опоры. Искомой величиной окажется глубина, на которой свая начнет контактировать с плотным грунтовым слоем.

Определение высоты над поверхностью почвы

На высоту верхних частей свайных опор оказывают влияние следующие факторы:

  • уровень снега в зимний сезон;
  • подтопление водой при паводках и дождях;
  • расположение грунтовых вод.

Определенные данные вы сможете найти в действующих СНиПах, другие придется уточнять в геологоразведочной или метеорологической станциях.

Главная цель – приподнять баню на свайном фундаменте на такую высоту, чтобы исключить или сократить степень воздействий негативного характера. Как правило, приподнимают баню над уровнем земли на сорок – шестьдесят сантиметров, чего вполне остаточно, чтобы исключить контактирование стен со снегом и водой.

Данной условие не применяется при строительстве бани на участке с уклоном или неровным рельефом. В этом случае высоту определяют по наименьшему показателю.

Монтажные работы

При строительстве бани со свайным фундаментом предстоит выполнить определенные рабочие этапы.

Подготовительные мероприятия

Территория, отведенная под строительство, очищается от мусора и растительности. Следует обустроить подъездные дороги для техники, если планируете устанавливать свайные опоры механическим способом.

Подготовительные мероприятия

Согласно выполненных расчетов, покупаем и перевозим на участок нужное количество свайных опор определенного размера. Кроме того, придется подготовить некоторые инструменты и материалы:

  • лопату;
  • рулетку;
  • лом и металлические трубы по полтора – два метра длиной;
  • болгарку и круг по металлу;
  • сварочный агрегат и электроды;
  • оголовки для свай;
  • песок и цементный материал;
  • деревянные колышки под разметку;
  • уровень;
  • специальные покрытия для металла и сварных швов;
  • швеллер, двутавр или рельс для выполнения обвязки.

Выполняем разметку

Колышками отмечаются точки вкручивания свайных опор согласно проектному решению. Разметка выполняется от углового участка, одновременно контролируется соответствие диагоналей. Для удобства строительства опытные застройщики рекомендуют под баню устраивать фундамент 6 х 6 м.

Точка вкручивания свайных опор

Разметив углы, намечаются места под установку промежуточных опор, после чего у каждого колышка готовится приямок глубиной до тридцати сантиметров и диаметром соответствующий размеру винтообразных лопаток. Данная мера позволит облегчить процесс вкручивания сваи и обеспечить ее вертикальную установку.

Установка свай

Для закручивания свай имеется определенная схема. Соблюдать ее следует, чтобы установленные опоры не препятствовали погружения других столбов. Это особенно важно, если сваи устанавливаются машинным способом, ведь технике необходимо вплотную подходить в точке забуривания.

Работы по установке опор начинают вести от центральной части, постепенно смещаясь к краям змейкой или спиралью. Каждая погружаемая опора контролируется на соответствие вертикальному уровню, что особенно важно на начальном этапе, когда возможно допущение перекоса. Исправления допускаются на начале погружения, так как выравнивать сваю выкручиванием запрещается, да и второй раз в одну точку установку никто не выполняет.

Обрезаем, обвязываем, бетонируем

Монтаж свайных опор завершается их обрезкой по одной высоте. Для этого устанавливают лазерный уровень, намечают на требуемой высоте горизонтальную линию, линии среза свай отмечают мелом.

Излишки труб срезаются болгаркой, после этого делается обвязка – сваи соединяются в продольных и поперечных направлениях металлопрокатом, для чего потребуется сварочный аппарат.

Монтаж свайных опор

Как только создана единая конструкция, сварные швы покрываются специальными составами, чтобы защитить эти места от коррозии. После этого в свайные опоры разрешается заливать бетонный раствор, чтобы увеличить их показатель жесткости и придать дополнительную устойчивость к нагрузкам от пучений. Бетонирование ведется плотной маркой раствора от М200 и выше. По забетонированным опорам монтируются оголовки под установку ростверка.

Устройство ростверковой части

Всем, кто строит баню своими руками на свайном фундаменте, для обустройства данного элемента рекомендуют использовать брус сечением 15 на 20 или 20 на 20 см. Установка балок выполняется на оголовки, перед этим следует подложить двойной слой рубероида для устройства гидроизоляционного слоя.

Соединение на углах выполняют вполдерева, замеряют диагонали, проводят выравнивание по осям и крепят балки к оголовкам через специально подготовленные отверстия. Древесный материал следует сразу обработать антисептическими средствами, чтобы защитить его от негативного воздействия влаги.

Обустройство полов

Обычный проливной пол, настилаемый в русской баньке, в этом случае нам не подходит. Дело в том, что вода, протекающая между досками, попадает в почву и оказывает негативное воздействие на металлические сваи, ослабляет показатель сцепления почвы и столбов. Кроме того, появляются определенные сложности в поддержании комфортного температурного режима, потому что баня располагается на некоторой высоте по отношению к поверхности почвы.

Утепление пола и устройство качественной гидроизоляции

Если не выполнить утепление, то предстоит расходовать дополнительное количество топлива или электрической энергии. Оптимальным вариантом в таком случае, как следует из многочисленных отзывов застройщиков, является утепление пола и устройство качественной гидроизоляции. Для этого поверхность заливается тонким слоем раствора, но предварительно в полу устанавливаются воронки, по которым будет отводиться вода в канализационную сеть. По стяжке укладывается керамическая плитка, поверх которой размещаются деревянные решетки с широковатыми планками и небольшими зазорами для беспрепятственного стока жидкости.

Заключение

Итак, свайные фундаменты для бань 6 на 6 применяются достаточно часто, как и обычные основания. Принимая во внимание оперативность выполнения работ и экономию денежных средств, винтовые сваи для фундамента набирают популярность.

Свайный фундамент: преимущества, недостатки, виды. Баня на свайном фундаменте своими руками



«Свайный фундамент: преимущества, недостатки, виды. Баня на свайном фундаменте своими руками» фото - banya vintovie svai 1

«Свайный фундамент: преимущества, недостатки, виды. Баня на свайном фундаменте своими руками» фото - banya vintovie svai 1

Прочность всего здания зависит в первую очередь от качества фундамента. Существуют разные виды фундаментов, каждый из которых является оптимальным для определенных условий. Выбор фундамента зависит от нескольких факторов: материала, используемого для строительства стен, количества этажей, финансовых возможностей и, конечно, грунта.

Если у вас твердый грунт, не проседающий, не вспучивающийся и рядом с ним нет грунтовых вод, то тогда выбор фундамента у вас широкий, т. к. такая поверхность считается

Винтовой фундамент для бани

Фундамент на винтовых сваях для бани – как правильно возвести

Новоиспечённые владельцы загородных домов, желающие возвести на своём участке баню, порой могут встретиться с таким неприятным фактором как грунтовые воды, проходящие близко к поверхности участка. Пучинистый грунт может создать проблемы при строительстве фундамента и стать причиной непредвиденных затрат.

В данном случае также не маловажно определиться в типом фундамента, при котором можно было бы исключить осадку сооружения весной.

Винтовой фундамент

Самым оптимальным вариантом для любых видов проблемных грунтов является винтовой фундамент под баню.Свайно — винтовой фундамент с успехом использовался в строительстве ещё в 19 веке. В последнее время использование данной технологии приобрело популярность во всем мире за сравнительно короткое время.

Процесс ввинчивания сваи в грунт относительно прост, и установку вполне возможно осуществить своими руками, при этом необходимо соблюсти ряд важных особенностей в работе, от которых будет зависеть долговечность строительства. Именно этот процесс, мы постараемся максимально подробно и профессионально обсудить в этой статье.

Основные преимущества

Благодаря целому ряду преимуществ фундамент под баню на винтовых сваях стал очень востребованным в дачном и загородном строительстве. Винтовые сваи устойчивы к морозным температурам, могут использоваться на любом грунте (узнайте также какой должна быть глубина фундамента под баню).

Рассмотрим основные преимущества свайно-винтового фундамента:

  • Достаточно быстрый и простой монтаж;
  • Возможность монтажа в заболоченных и труднодоступных местах;
  • Приемлемая цена, так как стоимость установки такого фундамента ниже бетонного на 35-60%;
  • Долговечность-  срок службы свай не меньше 150 лет, срок эксплуатации можно увеличить путём обработки материала специальным раствором;
  •  Строительство винтового фундамента не требует земляных работ;
  • Возможность монтажа в любое время года и в любую погоду;
  • Прочность

Фундамент на сваях для бани

Фундамент на винтовых сваях для бани

Строительство бани всегда начинается с выбора фундамента. И если будущая постройка будет сооружаться на неустойчивых грунтах, то вариант один – установка винтовых свай. Баня на винтовых сваях – не редкость сегодня. Эта технология фундаментного сооружения основана на использовании специальных металлических изделий, которые собой представляют трубу с закрепленным на конце винте. Способ крепления – сварка. Вращая установленную вертикально сваю, можно заглубить ее до необходимого размера, что обеспечивает надежность и прочность будущей конструкции.

На сегодняшний день это самый простой и быстрый способ сделать банный фундамент. Давайте рассмотрим технологию сооружения фундамента под баню на сваях.

Последовательность устройства свайного фундамента

В первую очередь нужно перенести контуры фундамента на поверхность выбранного под баню участка. Для этого по углам устанавливаются вешки из древесины или металла (арматура, куски труб и так далее). Производится обвязка контура шпагатом, который обозначит границы строения.

  • Между угловыми вешками определяются места расположения будущих свай. Расстояние между ними 1-3 м в зависимости от веса бани и диаметра использованных труб для самих свай.
  • Производится монтаж винтовых свай путем их вкручивания в грунт. Это обычно производится вручную так, как показано на фото выше. Процесс не самый простой, если касается вкручивания труб большого диаметра. Одному или двум работникам сделать это не под силу. Придется вызывать помощников. Хотя практически все производители предлагают сегодня винтовые сваи на основе трубы диаметром 108 мм.
  • Вкручивание производится до определенного уровня, для чего на самих сваях мелом надо нанести пометку, показывающая степень заглубления.
  • Как только все винтовые сваи будут вкручены по отметкам, их придется подрезать под определенную высоту. Можно сразу подогнать глубину вкручивания так, чтобы торчащий из земли отрезок трубы был необходимого размера. Правда, это не так просто, потому что участок, на котором возводится баня, как правило, не является ровным и горизонтальным.
  • Поэтому на одной из угловых свай наносится пометка, определяющая длину торчащего трубного элемента. На нее крепится (завязывается) леска или шпагат, которым обвязывают по периметру все торчащие из грунта трубы. Обвязка выставляется точно по горизонтали с помощью строительного уровня.
  • По леске на всех винтовых свая делается

Свайный фундамент под баню

Как сделать свайный фундамент для бани своими руками

Свайный фундамент – достаточно простой в изготовлении и надежный вид основы для бани. На подходящих грунтах он хорош для легких зданий, которыми являются практически все бани (кроме кирпичных). Этот тип оснований популярен, потому что на  его устройство уходит меньше всего материалов, времени и сил, и намного меньше денег. Его легко сделать своими руками даже не имея каких-либо особых навыков в строительстве. Но ставить их  можно не на всех грунтах. Их не очень любят проектанты, потому что на пучнистых грунтах плохо просчитывается воздействие на сваи горизонтальных сил пучения.

Если вы все-таки решите делать фундамент на сваях, лучше перестрахуйтесь и берите в расчет самые плохие прогнозы. Учитывайте самые пессимистические данные по промерзанию грунтов (бурить нужно ниже глубины промерзания) и нагрузкам. Пробурив отверстия чаще, сделав меньше расстояние между соседними опорами, вы потратите больше денег, но получите стабильное основание.  Заложив определенный запас прочности, можно будет надеяться на то, что стоять он будет долго.

На каких грунтах может использоваться

На нестабильных, сыпучих, торфяных и болотистых грунтах свайный фундамент — единственно возможны вариант. Он позволяет перенести нагрузку от дома на плотные слои грунта, расположенные ниже

Чаще всего свайный фундамент делают на грунтах, которые не могут обеспечить стабильность здания. Это плывуны, пески, торфяники, нестабильные насыщенные влагой суглинки. В этом случае сваи опускают до уровня расположения плотных слоев грунта. Вся нагрузка от здания передается на эти слои.

Рекомендуют использовать это основание и на грунтах, глубина промерзания которых более 1,5 метров. Устройство ленточного фундамента в этом случае связано с большими объемами земельных работ. Поставить сваи в разы проще и дешевле.

Еще один вариант, когда удобно использовать этот вид основания — участки со сложным рельефом. Иногда выравнивание площадки под дом требует слишком больших затрат. Тогда тоже выручают сваи.

Третий вариант применения свайного фундамента — это слишком плотные, тяжелые в обработке грунты. Копать в них котлован очень сложно и дорого. Пробурить скважины — нужно меньше вил и времени.

Конструкция

В местах частых подтоплений, на берегах водоемов дома старались приподнять над уровнем земли. Для этого вбивали заостренные на одном конце бревна, которые располагались на каждом

фундамент для бани на винтовых сваях своими руками, утепление на свайном фундаменте, как утеплить пол

Содержание:

Создать собственную баньку хотят очень многие хозяева домов и дачных участков. Однако зачастую на неустойчивой почве или вблизи водоема построить что-либо становится довольно проблематично, поэтому применяется нестандартный подход к обустройству фундамента. Именно о том, как возводится баня на винтовых сваях своими руками, пойдет речь далее в материале.

баня на винтовых сваях утепление пола

Что собой представляет фундамент из свай

В сущности, свайный фундамент – это совокупность опорных столбиков (свай), которые вбивают или вкручивают в грунт на глубину ниже линии промерзания. На дне под сваями распложен плотный слой грунта, который удерживает опоры от смещения. Благодаря такому устройству, фундамент из свай можно применять даже при условии экстремально низких температур.

Разновидности фундамента

По принципу монтажа свайный фундамент может быть в таких вариантах исполнения:
  • Свайно-винтовой вариант. Он получает все большее признание. Такие сваи представляют собой металлические трубы с приваренными к ним бурами. С помощью рычагов такую трубу просто ввинчивают в грунт на нужную глубину до достижения плотного слоя (подробнее: "Как сделать пол в бане на винтовых сваях – последовательность на примерах"). Лопасти бура придают опоре дополнительную устойчивость.
  • Забивные сваи. Такие изделия производят из дерева, железобетона или металла. Нижний конец такой опоры всегда заострен, чтобы лучше проникать в толщу грунта. Устанавливают подобные сваи путем забивания в землю специальными вибраторами или промышленными молотами на заданную глубину.
  • Сваи-оболочки. Каркасом для таких опор служит труба, диаметром 0,8-1,6 метра или несколько больше, которую вбивают в землю на нужную глубину. Наполнить эту трубу можно либо землей, изъятой из нее, либо установить армирование и залить цементный раствор.
  • Набивные сваи. При таком способе монтажа грунт предварительно обжимают специальным инструментом на нужную глубину. В полученное отверстие помещают каркас из металла и заливают цементным раствором.
  • Буровые опоры. Предварительно в толще грунта нужно подготовить углубления с помощью бура. Основу следует расширить по форме пятки и уложить на нее армированную сетку. В конце все заливается цементным раствором.

баня на винтовых сваях своими руками

Стоит отметить, что встречаются разновидности висячих свай, которые должны иметь хорошее сцепление с почвой. Кроме того, могут быть оборудованы сваи-колонны – их погружают в грунт вплоть до твердых каменистых пород, помогающих сохранять устойчивость.

Достоинства свайных фундаментов

Фундамент бани на сваях по сравнению с ленточным, например, имеет ряд существенных отличий и преимуществ:

  • применим на почвах с неоднородной, рыхлой структурой;
  • уровень затрат на строительство бани на свайном фундаменте намного ниже;
  • нет необходимости в предварительном выполнении углублений;
  • высокая скорость выполнения работ;
  • возможность проведения монтажа в любое время года для некоторых видов опор;
  • грунт не склонен к пучению;
  • нагрузка распределяется между опорами путем подбора необходимого их количества;
  • такой фундамент не нуждается в гидроизоляции;
  • удобство обслуживания;
  • подведение всех необходимых коммуникаций максимально упрощено;
  • в случае с винтовыми и забивными сваями, укладку стен на них можно начинать непосредственно по завершении монтажа.

фундамент для бани на винтовых сваях

Стоит отметить, что перед установкой винтовых опор из металла, их нужно покрыть антикоррозийным составом для защиты от воздействия грунтовых вод.

Процесс монтажа фундамента

При наличии достаточного количества средств, построить баню на свайном фундаменте можно по любому из вариантов. Однако если планируется самостоятельное выполнение всех необходимых работ, оптимальным выбором будет остановиться на буровых или винтовых сваях.

Процесс выполнения винтового фундамента под баню выглядит следующим образом:

  • Закупают расчетное количество элементов исходя из примерного расстояния между ними в 1,2 м. В зависимости от конечного веса конструкции это расстояние может изменяться.
  • Площадку для строительства очищают от мусора и производят разметку территории.
  • Отмечают точки, где будут монтироваться сваи.
  • На каждом участке проделывают углубление в 30-50 см.
  • В ямку вставляют сваи, в которые продет рычаг для маневрирования.
  • Проворачивая опору, ее постепенно углубляют до нужного уровня. Как правило, достаточно 1,5 м глубины, однако, все зависит от грунта.
  • Монтаж сваи производится с постоянным контролем вертикали с помощью магнитного уровня, прикрепленного на опору.
  • Производится подрезка всех опор под нужную высоту. Чтобы она была везде одинаковой, сначала замеряют уровень одной сваи. Потом, используя уровень и деревянный брусок, переносят высоту на все остальные опоры, после чего производят обрезку.
  • На финишном этапе на верхний торец свай приваривают квадрат, на который будут укладывать балки перекрытия. Например, размер площадки может быть 20×20 см.

Примечательно, что сваи винтового типа достаточно легко сделать своими руками. Для этого берут трубу примерно 80 мм в диаметре и в нижней ее части вырезают участки, чтобы получились треугольные зубцы. Их загибают внутрь, образуя конус, и проваривают швы, которые потом зачищают.

баня на свайном фундаменте

Лопасти можно заказать в готовом виде, либо изготовить из металлической окружности. В ее центре прорезают отверстие по диаметру трубы, с одной из сторон прорезают радиус и разводят концы металла в противоположные стороны, имитируя спираль. Надев заготовку на трубу, ее проваривают со всех сторон.

как утеплить пол в бане на сваях

Если же для бани на сваях выбраны буровые опоры, то предстоит выполнить такие работы:

  • С помощью ручного бура в почве выбирают углубления под сваи. Как правило, диаметр бура составляет 30 см. Заглублять опоры нужно на 0,5 м ниже линии промерзания почвы.
  • Нижнюю часть углубления слегка расширяют специальным прибором, изготавливая «пятку».
  • По периметру отверстия во избежание воздействия пучения грунта укладывают слой рубероида, пленки или иного изоляционного материала.
  • В яму опускают арматурные пруты толщиной 8-12 мм, причем их длина должна совпадать с глубиной котлована.
  • Из цемента М350 подготавливают раствор.
  • Жидкий бетон заливают в углубление, параллельно утрамбовывая его вибратором, чтобы опора была монолитной и без пустот.
  • Для заливки надземной части сваи, под нее предварительно монтируют опалубку. Эту функцию могут выполнять заглубленные на небольшое расстояние трубы нужной толщины.

утепление полов в бане на сваях

Стоит отметить, что в ряде случаев для свай требуется заливка бетонной сцепкой. Под нее в промежутках между опорами выкапывают траншею, на дно ее насыпают песчаную или гравийную подушку, которую тщательно утрамбовывают. Далее монтируется опалубка и заливается ленточный фундамент незаглубленного типа. Такой подход существенно упрощает последующее возведение кирпичных стен.

Методика монтажа основы здания

По окончании работ по устройству фундамента, а также после его полного высыхания – в случае с бетонными опорами, можно приступать непосредственно к возведению стен строения бани.

Предварительно нужно провести очистку площадки под баню от любой растительности – можно даже снять слой грунта, а также насыпать песчаную подушку. Для этого на грунт сначала расстилают полосы рубероида с нахлестом в 10 см, а поверх него засыпают слой песка в 15-20 см толщиной. Все это трамбуют и проливают водой.

Далее на фундамент для бани на винтовых сваях укладывают брусья ростверка. Минимальный размер бревен составляет 15×15 см по толщине. Если постройка будет тяжелой, то нелишними будут более толстые бревна в пределах 20×20 см. Длина ростверка будет равна суммарной протяженности всех стен и перестенков строения.

В случае с бетонными опорами под древесину ростверка укладывают слой гидроизоляции в виде рубероида, бикроста или полиэтиленовой пленки.

фундамент бани на сваях

Изначально брусья укладываются на сваи просто для подгонки и изготовления стыков. Для стыковки бревен между собой в торцевой части одного из них изготавливают паз, ширина которого равна размеру укладываемого в него бруса, а глубина достигает половины его ширины.

Внешние углы фиксируются саморезами, после чего проверяют диагонали. Для достижения симметрии возможны некоторые смещения бревен относительно друг друга.

Как только все элементы конструкции подогнаны, можно закрутить второй саморез. Внутренний угол для надежности можно укрепить металлическим уголком.

При работе с металлическими сваями, ростверк будет крепиться непосредственно к приваренным к опорам площадкам. Крепление саморезами производится снизу сквозь просверленные предварительно отверстия. А вот сваи из бетона скрепляются с ростверком анкерами.


В процессе монтажа нижнего ряда бревен нужно позаботиться о подводке коммуникаций, а также обеспечении отвода стоков из бани. Для этого можно подключиться к центральной канализационной системе или организовать слив в выгребную яму.

Как вариант, непосредственно под моечным отделением можно провести бетонирование участка грунта, организовав уклон для направления воды в сторону ямы.

Как вывести стены и крышу

Свайный фундамент позволяет строить любые здания, даже довольно сложной конструкции. Эффектно будет смотреться баня в срубе из бревен, однако, намного быстрее и проще выгнать каркасные стены. Для этого потребуется обрезная доска с параметрами 150×50 мм или 150×100 мм в зависимости от толщины ростверка.

На начальном этапе нужно определиться с типом крыши и высотой стен строения. В случае с односкатной крышей, балки для нее с одной стороны делают несколько длиннее. А вот для двускатной крыши все элементы стропил будут одинаковой длины.

Угловые опоры выполняются из брусьев 150×150 мм или 150×200 мм. Их крепят между собой не только уголками, но и шиповым способом. Это значит, что в торце бревна делают выступ 50×50×50 мм и заводят в подходящее по размеру отверстие. Потом производят монтаж металлических уголков и устанавливают временные укосины, чтобы опоры оставались в вертикальном положении.

фундамент бани на сваях

Далее к ростверку с помощью металлических уголков крепят обрезную доску с шагом в 60 см. Если расстояние между сваями составляет 1,2 м, то каждая вторая доска будет примыкать к опоре, что обеспечит дополнительную устойчивость. Между досками нужно установить подкосины.

Теперь все установленные балки можно соединить в единую конструкцию с помощью верхней обвязки.

Следующим этапом нужно будет соорудить надежное покрытие и произвести утепление полов в бане на сваях.

Для укладки будущего напольного покрытия понадобится прикрепить лаги. Их укладывают на ростверк и прикручивают к нему с помощью саморезов и металлических уголков. Причем располагать лаги можно не только поверх ростверка, но и между отдельными его бревнами.

утепление полов в бане на сваях

На следующем этапе с нижней стороны лаг производится монтаж обрезной доски и выполняется утепление пола бани на винтовых сваях. Для этого, в получившиеся промежутки между лагами, на доску кладут слой гидроизоляции и любой вид утеплителя. Вся конструкция зашивается сверху той же доской, фанерой или плитами ОСП.

Далее подходит очередь для установки полочных балок и монтажа стропил с обрешеткой под планируемый кровельный материал. Зачастую кровлю сооружают из металлочерепицы или профнастила, впрочем, подходит любой материал, который доступен потребителю.

Внутренняя отделка

Внешнюю сторону стен обшивают вагонкой, сайдингом или влагостойкими плитами ОСП. Изнутри стена выстилается слоем гидроизоляции и утепляется минеральной ватой, опилками или пенопластом, после чего крепят фольгированную пароизоляцию.

К нижней стороне балок перекрытия подшивают потолок. Поверх него со стороны крыши укладывают фольгированный паробарьер, минеральную вату для утепления и, желательно, пленку, чтобы утеплитель не разлетался и не напитывал влагу.

Изнутри каркасную баню также обшивают вагонкой.

Разновидность печи выбирают, исходя из размеров бани. Для большого помещения подходит кирпичная печка на твердом топливе, а для маленького – электрическая железная.

Отметим, что для установки тяжелой кирпичной печи необходимо предусмотреть дополнительные опоры.

Таким образом, мы разобрались, какие бывают типы свайных фундаментов, рассмотрели процесс полной сборки каркасного здания и определились, как утеплить пол в бане на сваях. Надеемся, что указанные рекомендации помогут вам создать качественное и надежное строение, даже если на вашем участке почва недостаточно устойчива для масштабного строительства.

Фундамент на винтовых сваях для бани

 Фундамент на винтовых сваях под банюСовременные технологии сегодня помогают ускорить процесс возведения бани на участке. Помимо стандартных ленточных фундаментов.

Все чаще начинают использовать винтовые сваи для устройства основания для бани.

Новые разработки придают сооружению устойчивость даже на непрочной почве или на воде.

Преимущества винтовых свай

Винтовая свая СВЛ-250/76-1000Винтовая свая СВЛ-250/76-1000
  1. С помощью винтовых элементов можно с успехом возводить даже крупные постройки из бревен и бруса, не опасаясь неравномерных просадок. Независимо от типа почвы, усадка будет равномерной.
  2. Монтаж занимает небольшое время.
  3. Баню можно построить возле озера, реки или вблизи заводненных участков, независимо от уровня подземных вод.
  4. Во время смены сезонов опоры не смещаются.
  5. За счет своей острой формы, винтовые сваи хорошо заглубляются на нужную величину.
  6. Это сравнительно дешевый способ сделать фундамент (в сравнении с другими способами).
  7. Экологическая безопасность для окружающего ландшафта.
  8. Удобство и универсальность применения.
  9. Отсутствует необходимость выполнения земляных работ.

Сначала на очищенном от растительности участке осуществляется разметка по периметру фундамента. Затем начинается этап установки опор. Они могут устанавливаться на разном расстоянии. Точный промежуток между ними определяется особенностями почвы.

Если постройка будет небольшого размера, то достаточно их ввинчивать на расстояние 2-3 метра. При неоднородных почвах для прочности конструкции, сваи опускаются на разную глубину.

Толщина свай подбирается с учетом веса бани. Для небольших, облегченных сооружений берется диаметр от 90 мм.Установка винтовых опор может выполняться специалистами, но при незначительном весе конструкции и хорошем расположении участка, ее реально выполнить своими силами.

Когда ввинчено необходимое количество свай, на каждую из них при помощи сварки крепятся оголовки стандартного диаметра  – 250 х 250 мм. Затем укладывается брус.

Если материалом для бани является оцилиндрованое бревно, то на оголовки крепится нижний венец.Опытные строители рекомендуют делать «запилы» только над площадками оголовков, так как все прочие могут ослабить брус и вызвать его прогибание.

Требования к бане из сруба

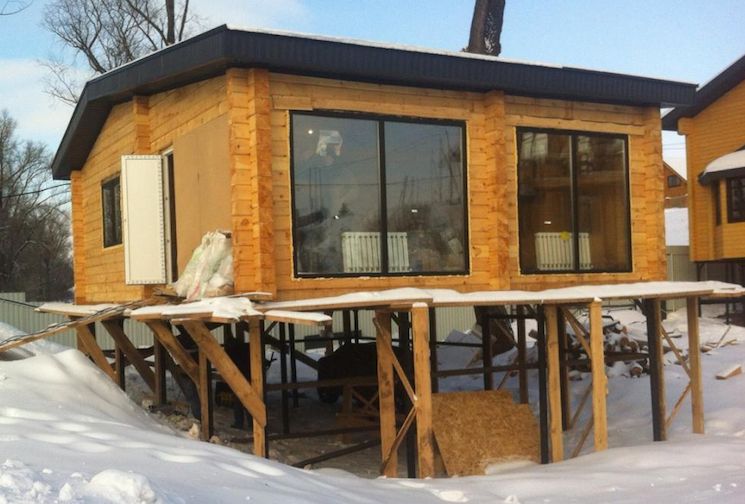

Баня на винтовых сваяхБаня на винтовых сваях
  • для того чтобы избежать провисания бревна при вертикальной нагрузке, необходимо соблюдение расстояния 3 метра от одной опоры до другой;
  • при длине лаги свыше трех метров требуется установка дополнительной опоры по центру: полы не будут пружинить при динамической нагрузке;
  • центральный ряд обвязывается швеллером, а если используется опорное бревно/брус, то центральный ряд свай необходимо опустить на 15 сантиметров относительно других элементов;
  • в местах примыкания внутренней стены сруба к внешней, врезаются две дополнительные сваи;
  • чтобы минимизировать отходы доски для пола, необходимо принять в расчет в каком направлении будут укладываться лаги для пола.

Пример расчета количества винтовых свай для бани из сруба 6 х 6

Для устройства сруба этого размера предполагается монтаж 11опор с установкой оголовков 25 х 25 с ребрами жесткости.

В центральном ряду выполняется обвязка 160 миллиметровым швеллером или ставится опорное бревно.

Особенности бани из срубов на винтовых сваях

Баня 6х6 с верандойБаня 6х6 с верандой

Пик роста применения винтовых свай приходится на последние пять лет. В сравнении прежними годами, процент строительства бань на этом типе фундамента вырос в несколько раз.

Для строительства используется бесстыковочная технология укладки бруса, когда роль ростверка выполняет нижний обвязочный венец. Он надежно скрепляет винтовые сваи, делая необязательной обвязку свайных элементов швеллером/брусом. Таким образом, достигается дополнительная прочность конструкции без ее удорожания.

А с учетом возможности установки бань на рыхлых или торфяниках – это единственный фундамент, который может гарантировать устойчивость и долговечность бани.

В средней полосе России сваи опускаются в почву ниже уровня промерзания примерно на 120 и более сантиметров. Такой сруб не будет деформироваться от пучения и оттаивания. После усадки баня на винтовых сваях не сместится, не перекосится и не просядет под своим весом. Лопасти винтовых свай «распираются» в почве, не давая строению сдвигаться.

Стоимость в сравнении

Процесс возведения фундаментаПроцесс возведения фундамента

Разница в затратах на возведение 40 сантиметрового ленточного и свайного фундамента может доходить до 50 % в пользу последнего. Если же глубину первого увеличить, то разница может доходить до 90 и более процентов.

При монтаже свайного фундамента не требуется рытье котлована, и рабочая бригада из трех человек может потратить 1 день (или немного больше) на его установку.

В то время, как устройство ленточного основания требует существенных затрат времени и рабочей силы на подготовительные земляные работы, армирование, гидроизоляцию, стяжку и другие.

Однако при осуществлении ручного монтажа свай необходимы некоторые инструменты: бур, ключ для закручивания, отбойный молоток и прочие.

Фундамент на сваях, а точнее, высота цоколя получается в среднем около полуметра. На этой высоте производится обрезка и выравнивание труб по одной высоте. Считается допустимой высота оставшейся части трубы в 20 сантиметров (с учетом того, что к нему еще сваркой будет прикреплен оголовок).

Максимальная высота остатка сваи, которая не требует обвязки – 80 сантиметров. Если этот показатель выше или в основании слой рыхлой почвы более 50 сантиметров, то перевязка швеллером свай считается обязательной. Во избежание повреждений профиля, такая обвязка выполняется до начала укладки сруба.

Получившаяся под баней проветриваемая часть не требует укрывания, срок службы нижнего венца значительно увеличивается. Он практически не подвергается коррозии и гниению, соответственно, срок эксплуатации бани увеличивается в разы.

Некоторые владельцы бань на сваях предпочитают закрывать цокольную часть, руководствуясь эстетическими соображениями. Для этого применяют дерево, сайдинг, кирпич и другие материалы. Здесь следует оговориться, что если предполагается положить кирпич, то сначала нужно приварить швеллер над землей и подготовить под ним небольшую канаву для дальнейшей засыпки песком.

Фундамент для бани на винтовых сваях прочен, надежен и может выдерживать серьезные нагрузки. Элементы внедряются в любые почвы, позволяя возводить не только бани, но и другие здания на сложных грунтах и в разных климатических условиях.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
