Фундамент сплошной: виды, классификация, необходимость применения, состав, расчет и применение – Устройство плитного фундамента своими руками: особенности и укладка

виды, классификация, необходимость применения, состав, расчет и применение

Под загородными и многоэтажными зданиями могут возводиться основания разных типов. К примеру, в некоторых случаях под домами заливаются прочные плитные фундаменты. Такие основания, в свою очередь, также могут классифицироваться на несколько типов. Перед началом заливки сплошного фундамента, конечно же, в обязательном порядке составляется его проект.

Необходимость применения

Плитные фундаменты являются одним из самых надежных типов оснований домов. Ленточные и столбчатые в этом плане они в любом случае превосходят. Однако площадь конструкции этого типа имеют очень большую. Представляют собой сплошные фундаменты цельную толстую плиту подо всем домом.

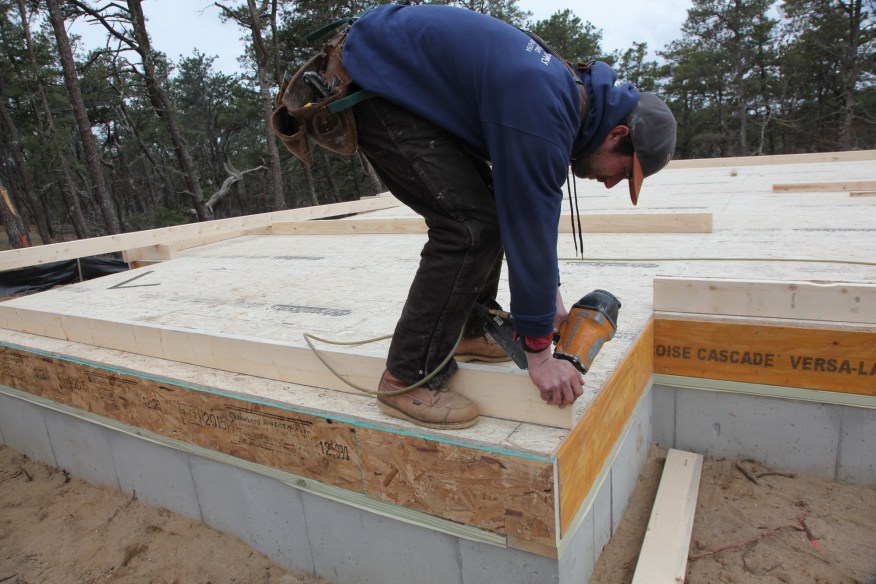

Возведение плитного фундамента

Обходится возведение таких сооружений, конечно же, очень дорого. К тому же, к примеру, при строительстве малоэтажного загородного дома основания этого типа, в отличие от других, нельзя залить бетоном с помощью кустарных средств. Цементный раствор в данном случае приходится заказывать готовый. Заливают жидкий бетон в опалубку при возведении такого фундамента из цистерны с помощью шланга. А это, конечно же, еще больше удорожает строительство основания.

Из-за дороговизны возводятся фундаменты сплошной плитой под домами достаточно редко. Целесообразным их строительство считается в основном только тогда, когда здание строится на нестатичных грунтах. В этом случае сплошная плита может сохранить целостность других конструкций здания при подвижках.

Также основания этого типа могут возводиться и под разного рода постройками небольшой площади. К примеру, иногда на таком фундаменте строят садовые беседки. Чаще всего под подобными конструкциями, конечно же, сооружаются основания все же столбчатые. Сплошной фундамент, однако, в данном случае также может стать решением неплохим.

Плита под беседкой или маленькой пристройкой, конечно же, будет иметь очень небольшие размеры. При малом заглублении бетона на нее уйдет не особенно много. К тому же и залить плиту под беседкой можно будет без использования спецтехники с помощниками — вручную за один раз.

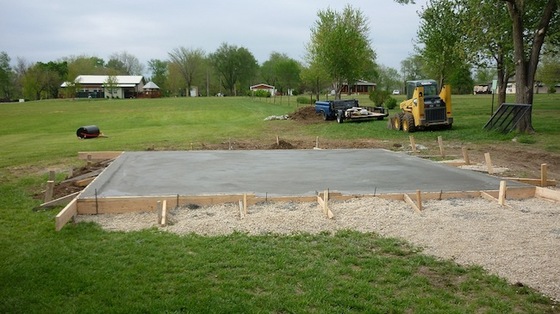

Плита фундамента

Основные типы по способу заливки

При строительстве домов могут возводиться сплошные фундаменты:

  • незаглубленные;

  • малозаглубленные;

  • сильнозаглубленные.

Первый тип оснований может использоваться только в тех местностях, где нет морозного пучения. Строят на незаглубленных фундаментах исключительно легкие дома небольшой площади. Толщина таких конструкций, в зависимости от типа почвы, может колебаться в пределах 30-50 см. Иногда на таких фундаментах возводят и тяжелые кирпичные дома. Но допускается использование незаглубленных плит-оснований под такими сооружениями только на скалистых грунтах.

Малозаглубленные фундаменты возводятся обычно при строительстве небольших частных домов. Котлован под них выкапывается очень неглубокий. В большинстве случаев при заливке такого основания на участке по разметке просто снимается верхний плодородный слой почвы. Сильнозаглубленные фундаменты возводятся только на пучинистых грунтах под тяжелыми зданиями.

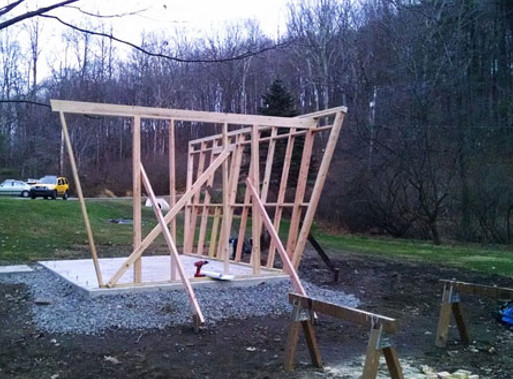

Беседка на сплошном фундаменте

Типы по конструкции

В этом плане различают сплошные фундаменты:

  • монолитные;

  • решетчатые.

Первый тип оснований представляет собой обычную бетонную плиту. Сплошные монолитные фундаменты являются наиболее простой и популярной разновидностью таких конструкций. Но на очень ненадежных грунтах могут обустраиваться также основания с ребрами жесткости. Последние заливаются непосредственно под плитой.

Иногда ребра у решетчатых оснований могут быть направлены и вверх. В этом случае стены здания на них возводятся примерно по такой же технологии, что и на ленточных фундаментах. При использовании этого типа сплошного основания в здании, помимо всего прочего, можно обустроить и подвал. Именно таким образом часто заливают, к примеру, сильнозаглубленные плитные фундаменты.

Проектирование

При разработке чертежей сплошного фундамента, конечно же, в первую очередь следует определиться с его толщиной. При возведении высотных городских домов такие расчеты делают исключительно специалисты с использованием разного рода формул.

В индивидуальном строительстве проект железобетонного сплошного фундамента для небольшого дома можно разработать и самостоятельно. Рассчитывать в данном случае, скорее всего, даже ничего не придется. Существуют стандартные показатели толщины таких оснований для тех или иных разновидностей построек, на которые можно ориентироваться в процессе составления проекта.

Так, к примеру:

  • беседки и легкие пристройки возводят на сплошных фундаментах толщиной 100-150 мм;

  • под легкими каркасными частными домами, а также одноэтажными бревенчатыми и брусчатыми чаще всего заливают основания этого типа на 200-300 мм;

  • под бетонными сооружениями или постройками из кирпича либо двухэтажными рублеными возводятся сплошные фундаменты толщиной 250-350 мм;

  • под двух- или трехэтажными домами из кирпича либо бетона полагается заливать плитные основания на 300-400 мм.

Фундамент на неустойчивом грунте

Сбор нагрузки

При желании, конечно же, самостоятельно можно сделать и более точный расчет сплошного фундамента при возведении загородного дома. Сбор нагрузок при заливке такой конструкции определяется с учетом:

  • постоянного давления от кровли, перекрытий, стен и пр.;

  • временных нагрузок — снеговых, мебели, людей.

Постоянную нагрузку рассчитывают в зависимости от использованных для сборки конструкций здания материалов и их параметров. Массу стен по нормативам полагается брать за вычетом проемов.

Вес самой плиты при выполнении расчетов сплошных фундаментов:

  • на песчаных грунтах не учитывается;

  • на глинистых делится пополам;

  • на плывунах учитывается полностью.

Снеговая временная нагрузка на фундамент определяется по таблице 10.1 СП. При этом параметр берется для данной конкретной местности. Равномерно распределенные нагрузки для жилых зданий принимаются в 150 кг/м2. Вес очень тяжелых предметов, размещать которые предполагается в доме, учитывается отдельно.

Выбор материалов

Рассчитывается сбор нагрузок на такие основания, таким образом, точно так же, как на столбчатые и ленточные фундаменты. Сплошной фундамент, как и любой другой, заливается в большинстве случаев, конечно же, из бетонной смеси. Определив толщину такого фундамента, можно легко рассчитать количество необходимого для его возведения материала.

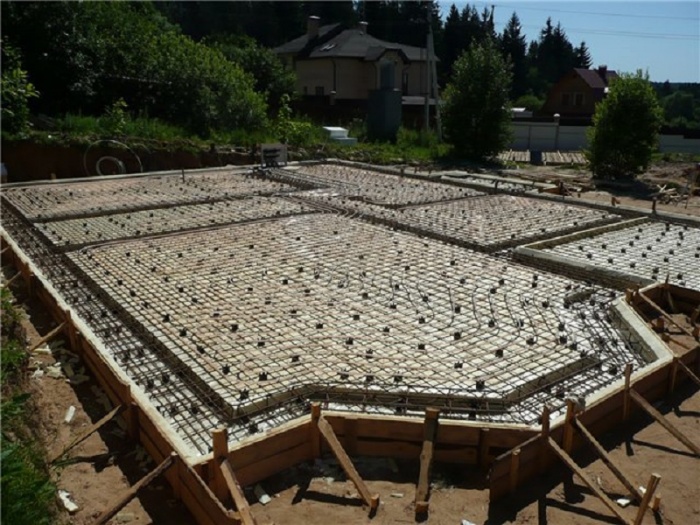

Армирование сплошного фундамента

Бетон для строительства сплошных оснований обычно используют марок В15-В25. Можно, конечно же, заливать плитные фундаменты и с применением более качественного и прочного раствора. Однако обычно это считается нецелесообразным из-за удорожания работ. Одним из безусловных плюсов плитных оснований в любом случае является повышенная прочность.

Помимо бетона, для возведения такого фундамента понадобятся также такие материала, как песок, арматурные пруты и гидроизолятор. Для сборки опалубки нужно будет приготовить доски. Использовать для создания заливочной формы плитного основания дома по нормативам полагается пиломатериалы толщиной не менее 30 мм. Перед заливкой раствора доски опалубки рекомендуется проложить полиэтиленовой пленкой.

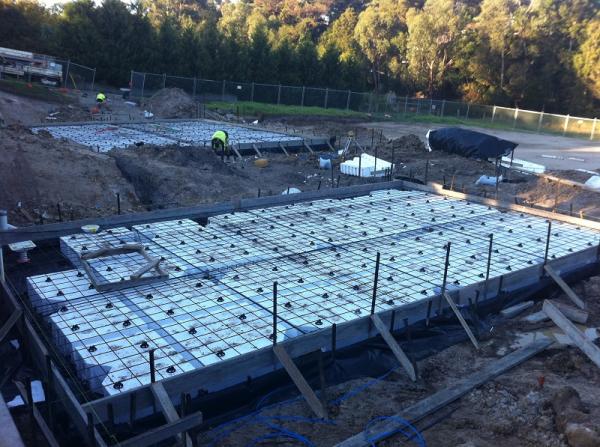

Бетон и арматура

Рассчитывают количество необходимого для заливки такого основания материала, помимо толщины плиты, с учетом того, что:

  • по краям фундамент должен выходить за пределы здания минимум на 10 см;

  • стержни арматуры для плиты должны быть короче нее на 6 см;

  • устанавливаются стержни при заливке с шагом в 40 см;

  • песчаная подушка также должна выходить за пределы постройки на 10 см;

  • гидроизолятор при заливке укладывается с небольшим запасом.

В качестве гидроизолятора для заливки такого фундамента желательно использовать рубероид.

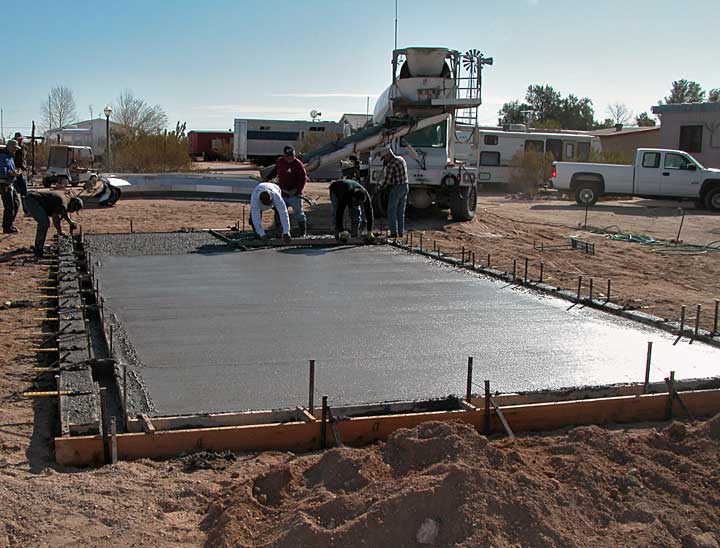

Заливка бетона в опалубку

Порядок проведения работ

Заливаются плитные фундаменты в несколько шагов. Предварительно на участке выкапывается котлован проектной глубины.

Далее на дно ямы насыпается щебень для обустройства дренажного слоя. Сверху укладывается песок для создания армирующей подушки. Толщина этого слоя должна составлять минимум 15 см.

На песчаную подушку на следующем этапе при обустройстве сплошного плитного фундамента устанавливается многоярусный арматурный каркас, связанный с использованием проволоки. Для того чтобы объемная сетка в последующем оказалась в толще бетона, на дне котлована предварительно располагают специальные пластмассовые подставки или бруски толщиной 5 см.

Далее по краям ямы монтируют опалубку из досок. Для ее сборки применяют саморезы и подпорки из бруса.

На заключительном этапе заливают в яму бетон из цистерны. В процессе укладки смеси вручную устраняют появляющиеся дефекты. Время от времени слой бетона в котловане протыкают лопатами для устранения воздушных пузырей. На заключительном этапе тщательно разравнивают поверхность плиты.

Для заливки решетчатого сплошного фундамента в котловане перед засыпкой щебня выкапывают продольные траншеи. Залитый в них бетон в последующем образует ребра.

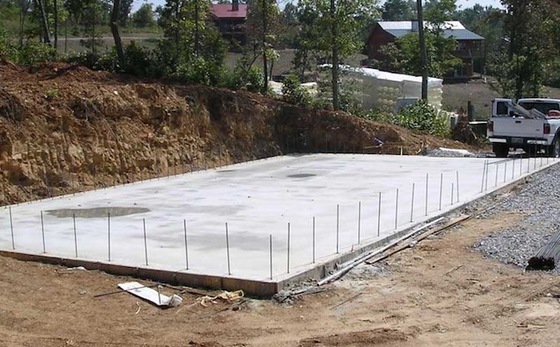

Как залить фундамент-плиту

Заключительный этап

После того как фундамент будет залит, плиту желательно накрыть полиэтиленовой пленкой. В дальнейшем в течение 2 недель плиту следует периодически смачивать водой. Это позволит избежать появления поверхностных трещин. Возводить стены на таком основании, как и на любом другом, разрешается только после полного созревания бетона. То есть примерно через 28 дней после заливки.

виды, классификация, необходимость применения, состав, расчет и применение


Сплошные плитные фундаменты - строительство

Сплошной фундамент является представителем мелко заглубленного вида и представляет собой цельное плитное основание. Глубина его залегания не должна превышать размера 50 см. Фундаментная плита способна воспринимать различные нагрузки без деформации благодаря жесткому армированию все конструкции.

Область применения

плитный фундамент

Использование сплошного плитного фундамента актуально в следующих случаях:
  • обустройство основания для технологического оборудования, подразумевающее возможное перемещение при необходимости реконструкции или модернизации;
  • при строительстве на грунте с низкой несущей способностью, в этом случае применение ленточного фундамента нецелесообразно;
  • при возможном возникновении неравномерного осаживания здания, в этом случае происходит перераспределение нагрузок так, что они смещаются с грунта, обладающего слабыми несущими способностями;

Достоинства и недостатки

структура плиты фундамента

Главным недостатком являются большие затраты, для возведения такого основания потребуется большое количество бетона и арматуры. Что касается преимуществ перед остальными видами(например свайными фундаментами), то их несколько:

  • простота монтажа;
  • защита от талых и грунтовых вод всей конструкции;
  • несущая способность находится на высочайшем уровне;
  • возможность предотвращения от горизонтального и вертикального смещения, а также вспучивание грунта.

            Если грунт, на котором возводится здание, представляет собой особо пучинистую форму или имеет совсем слабые несущие способности, можно использовать в таких случаях плавающий фундамент.

Особенности конструкции

Для обеспечения высоких прочностных характеристик в технологическом процессе необходимо использовать:

структура плиты схема

  1. Бетон высокого класса, не менее В 12,5.
  2. Стальную арматуру, диаметр которой должен быть в пределах 12–16 мм.
  3. Увеличенную площадь опоры, она позволит уменьшить нагрузку до 0,1 кгс/см².
  4. Дополнительные перекрестные ребра жесткости, которые обеспечат необходимую устойчивость к климатическим перепадам температур.

Сплошные фундаменты отлично зарекомендовали себя в малоэтажном строительстве. Особенно это касается тех случаев, когда в здании предусмотрены подвальные и полуподвальные помещения, ведь такие основания предназначены выдерживать значительные нагрузки.

Так как расход материалов достаточно велик, поможет снизить эти показатели использование незаглубленного фундамента. Он сократит затраты в среднем на 40%. Одним из таких вариантов служит теплоизолирующее основание мелкого залегания.



Морозоустойчивый сплошной фундамент

Он является оправданной альтернативой основания глубокого залегания и даже в суровых зимних условиях, небольшая глубина в 50 мм обеспечит необходимые теплоизоляционные свойства.

Технологические особенности

морозоустойчивый фундамент

Основой служит монолитная плита, фундамент укладывается в этом случае на утеплитель. Монолитный блок должен быть толщиной 20-25 см, с утолщенными краями. В качестве утеплителя используется полипропиленовая плита. Утеплитель, уложенный по периметру здания, сохраняет тепло и уменьшает глубину промерзания.

Проблемы монтажа

Во время укладки строители очень часто сталкиваются с определенными отрицательными качествами теплоизоляционного материала. Пенопласт обладает плохой ударной вязкостью. Также он разлагается под действием ультрафиолетовых лучей. Для устранения этой проблемы применяют хлорвиниловый пластик. Поставляется он в рулонах и обладает достаточно гибкими свойствами. Также его легко можно монтировать на месте к пенопласту и бетонной плите.



Фундамент из дорожных плит

плиты фундамента фото

Этот вариант можно считать бюджетным, ведь для строительства у вас уже будет готовый материал, который значительно сократит не только время, но и затраты. Использование дорожных плит связано с рядом преимуществ:

  • отпадает необходимость в обустройстве опалубки;
  • простота и быстрота монтажа;
  • основание не боится высокого уровня воды и подземных течений;
  • приспособлено для всех видов грунта, в том числе и песчаного.

Конечно, имеются и недостатки – недопустимо строительство многоэтажных домов на таком фундаменте, максимальное количество этажей – два.



Технология укладывания сплошного плитного фундамента

укладка сплошного фундамента

Обустройство основание производится в несколько этапов.

Первый этап. Подготовительные работы

  1. Расчет и закупка необходимого количества материалов.
  2. Подготовка участка – производится очистка от мусора и выравнивание.
  3. Наносится разметка конструкции при переносе плана на местность.
  4. Производится рытье котлована.
  5. Выполняется установка опалубки.
  6. Выстилается подушка из песка и производится обустройство дренажной системы при необходимости.
  7. Раскладывается слой гидроизоляции, в качестве которой может служить полиэтиленовая пленка.

Второй этап. Армирование конструкции

Армирование выполняется стальной арматурой. Соединять ее можно между собой скручиванием проволокой. Сварка в данном случае недопустима, потому что соединения каркаса могут быть подвержены коррозии.

Армирование необходимо выполнять в два яруса. Нижний уровень представляет собой продольную конструкцию, которая является опорной и собирается вне фундамента и после сборки переносится на непосредственном месте укладки. Высота зависит от размеров фундамента.

На опорный ярус укладывается второй слой арматурной сетки. В целом вся конструкция должна быть меньше высоты основания на 3-5 см.

Третий этап. Заливка бетоном

Самым быстрым способом для выполнения этого этапа будет готовый привозной бетон. Ведь выполнить самостоятельно такой объем смеси очень трудоемкий процесс. Подготовленная конструкция заливается бетоном по высоте бортов. После чего необходимо произвести выравнивание поверхности. Все операции по заливке необходимо выполнять до момента застывания, этот интервал находится в пределах 3–5 часов.

Прочный фундамент служит хорошей основой любого строения. Не стоит забывать, что нарушение норм и правил в технологическом процессе может привести к разрушению всей конструкции здания.

Еще по теме:

Наши рекомендации:

Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно,

Как устроить сплошной фундамент из железобетона

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Портал о фундаментах Портал о фундаментахФундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь

Плитный фундамент своими руками - конструкция, фото, видео

Для возведения небольшого дома можно выбрать наиболее простую конструкцию фундамента – сплошную плитную. Данные фундаменты являются разновидностью мелкозаглубленных, вернее, незаглубленных фундаментов. Глубина их заложения составляет от 40 см до 50 см.

В отличие от незаглубленных столбчатых и ленточных фундаментов, они обладают жестким пространственным армированием по всей несущей плоскости.

Плитный фундамент

Благодаря этому знакопеременные нагрузки, которые появляются при неравномерном перемещении грунтов, воспринимаются основанием без возникновения внутренних деформаций.

Те фундаменты, которые одновременно с грунтом обладают сезонными перемещениями, называют плавающими. Конструкция таких фундаментов – это решетчатая либо сплошная плита, изготовленная из железобетонных перекрестных сборных балок, монолитного железобетона или же из сборных плит, покрытие которых монолитно.

Строительство плитного фундамента

Строительство плитного фундамента подразумевает значительный расход бетона и арматуры. Такое основание целесообразно в случае сооружения компактного в плане дома либо иной постройки, где не требуется возведение высокого цоколя и при этом саму плиту предполагается использовать в качестве пола.

Армирование плитного фундамента

 Если же речь идет о строительстве коттеджа более высокого класса, тогда обычно сооружают фундаменты в виде перекрестных армированных лент либо ребристых плит.

Устройство опорных конструкций

Благодаря большой площади опоры плит давление на грунт снижается до 0,1 кг/см2. При этом перекрестные ребра жесткости образуют конструкцию, довольно устойчивую к тем знакопеременным нагрузкам, кои возникают при:

  • просадке,
  • замораживании,
  • оттаивании грунта.

Устройство таких конструкций требует использования высокопрочных бетонов (класс не ниже В12,5) и стержней арматурных диаметром не меньше 12 мм - 16 мм.

Относительно большой объем расхода бетона и арматурной стали вполне оправдан, если все иные технические решения фундаментов в данных условиях не могут уверенно гарантировать их надежное функционирование. В тех зданиях, где пол располагается довольно невысоко над отметкой земли, плитные фундаменты являются даже экономичнее столбчатых, поскольку не требуется устраивать ростверк и цокольное перекрытие.

Незаглубленная сплошная плита

Незаглубленная сплошная плита как элемент пространственной системы «плита-надфундаментное строение» позволяет обеспечить восприятие возможных деформаций грунта и внешних силовых воздействий. При этом не требуется осуществлять разнообразные мероприятия по предотвращению неравномерных деформаций грунтов (а в условиях песчаных, пучинистых и слабых грунтов на такие мероприятия затрачиваются значительные ресурсы).

Незаглубленный фундамент

В сравнении с заглубленными конструкциями использование незаглубленной фундаментной плиты позволяет уменьшить трудовые затраты на 40%, расход бетона на 30%, стоимость подземной части на 50%. Однако дабы защитить такие плиты от промерзания, их необходимо утеплять.

Фундамент мелкого заложения

В холодных регионах, где присутствует сезонное промерзание грунта и возможность морозного пучения практичной альтернативой более дорогостоящему фундаменту глубокого заложения является морозоустойчивый фундамент мелкого заложения.

Мелкое заложение таких фундаментов достигается благодаря устройству теплоизоляции, размещенной в наиболее важных местах (вокруг дома). В результате становится возможным возводить фундаменты с глубиной заложения в 40 см - 50 см (и даже в условиях весьма сурового климата).

Гидроизоляция плитного фундамента

Технология морозоустойчивого фундамента

Технология морозоустойчивого фундамента мелкого заложения весьма популярна в Скандинавских странах. Такие фундаменты выполняют в виде железобетонной монолитной плиты толщиной в 20 см - 25 см, обладающей утолщенными краями, являющимися контурными ребрами.

С целью защиты от мороза применяют пенопропиленовую изоляцию (пенопласт).

То тепло, которое уходит через фундаментную плиту в грунт из дома, плюс тепло геотермальное заставляют подниматься границу промерзания вверх по периметру морозоустойчивого фундамента.

Видео. Фундамент монолитная плита - подушка и опалубка

Видео. Инструкция по возведению плитного фундамента с помощью мембран Planter

Статьи про фундамент

Как устроить сплошной фундамент из железобетона

Фундамент из железобетона

При строительстве важно, чтобы возводимые здания долговечностью и качеством. Это следует учитывать на самых первых стадиях, например, при выборе нужных материалов в зависимости от возводимого объекта, климатических условий и других окружающих факторов. Возведение фундамента – это один из важнейших процессов строительства. Сегодня специалисты делают ставку на самые прочные стройматериалы с целью добиться желаемых результатов. Среди них особенное место принадлежит железобетонным конструкциям.

Суть и назначение железобетонного материала

Основным направлением с использованием железобетона является сооружение основания для многоэтажных и массивных построек. Исходя из его характеристик, можно отметить, что оно выдерживает большие нагрузки. Данное свойство основано на укреплении железобетонных конструкций арматурными и другими железными материалами. Однако образовавшийся каркас не является главным. Ключевым остается бетон, который защищает конструкцию от негативного воздействия окружающей среды и гарантирует повышенную прочность зданию.

Наиболее сложным заданием в работе с железобетонным фундаментом является его создание. Его укрепление напрямую зависит от стальных прутьев. Армирование бетона сложно провести самостоятельно, поэтому чаще эта работа на фундаменте выполняется профессионалами. Но все же если вы решили возвести железобетонный фундамент вручную, необходимо учесть рекомендации, которые мы детально обсудим ниже.

Общие характеристики и особенности

Как и любой материал, железобетон обладает своими преимуществами и недостатками. На практике установлены следующие достоинства:

  • сравнительно прост в использовании – контролируя процесс, даже неопытная команда рабочих может справиться с заданием по укладке фундамента;
  • фундамент обеспечивает максимальную опору на грунт даже самого слабого качества;
  • обеспечивает минимальную нагрузку на стены, и как результат, стены не подвергаются смещению почвы;
  • самостоятельно обеспечивает хорошую тепло- и гидроизоляцию;
  • не требует глубокого заложения, исходя из минимального давления на почву.

Среди недостатков можно выделить один: завышенная стоимость. Строительство массивных конструкций требует большого количества расходных материалов, поэтому общие финансовые затраты на строительство будут велики. Однако этот недостаток можно компенсировать прочностью и качеством материала, что превышают свойства обычного бетона.

Классификация железобетонных фундаментов

Несущие способности материала выделяют его на фоне остальных фундаментов. Его прочность позволяет долгие годы выдерживать давление многоэтажного здания, стоящего на почве с пучинистой структурой. Для закладывания такого фундамента используют скрепленные арматурой или сеткой железобетонные материалы высокой плотности, такие как бетон, кирпичи или камень.

Фундамент из железобетона применяется в строительстве конструкций любого предназначения. Различают следующие виды фундаментов в зависимости от характера установки:

  • раздельный с использованием колонн;
  • ленточный;
  • сплошной.

Первый тип являет собой фундамент, который оборудуется железобетонными колоннами или сваями на несущих участках строения. Ленточный фундамент наиболее популярен. Суть его возведения состоит в закладке по краям железобетонной конструкции. Сплошное основание выстилается по всей площади здания.

Раздельный тип фундамента может быть установлен при отсутствии большой нагрузки нечастого размещения колонн. Укладка ленточного фундамента возможна совместно с основанием под колонны в случае большого расстояния между фундаментными подошвами. Как правило, это происходит при строительстве на грунте низкого качества.

Ленточное основание, кроме того, применяется при грунтовом покрове с неоднородной текстурой, при возможной внешней нагрузке или при неровном покрытии. Ленточный фундамент не применяется при очень большой нагрузке. В этом случае применяется сплошное основание. Именно оно окончательно выравнивает осадок центральной части здания. Неоднородный грунт — не помеха данному типу фундамента. В зависимости от способа укладки сплошной, ленточный фундаменты, а также под колонны, в свою очередь, делятся на сборные и монолитные.

Сборный фундамент

Данный материал может быть представлен в форме фундамента или фундаментных балок. Его стоимость значительно меньше сборных конструкций. К тому же возможна ручная укладка без применения специального оборудования.

Основные компоненты раствора – это щебень, песок и цемент. Его прочность намного выше, чем у сборного основания, поскольку крепость последнего зависит от качества накладки швов между сегментами. И еще одним ярким достоинством монолитных конструкций является универсальность формы фундамента. Монолитный железобетонный фундамент может быть как квадратной, так и многоугольной формы.

Монтаж монолитного основания

Процесс укладки монолитных материалов происходит дольше в отличие от прошлых материалов. Кроме того, заливка бетона должна происходить в один проход. Это вызывает трудности, связанные с заказом бетона заранее.

Применяется съемная щитовая или несъемная блочная опалубки. Прутья армирующей сетки должны достигать 10-16 мм в диаметре. Пытаться сконструировать сетку самостоятельно не стоит, поскольку это может привести к низкой прочности фундамента и как следствие — его разрушению. Исходя из данных советов, можно составить поэтапный план заливки основания:

  • Очистка участка и определение места под котлован.
  • По определенным размерам вырывают котлован нужной глубины.
  • На дне выкладывается дренажная подушка с помощью гидроизоляционных материалов.
  • Контур фундамента выкладывается опалубка или несъемные блоки.
  • Горизонтальная железобетонная арматура соединяется в проеме разборной опалубки или оборудуется между блочными рядами неразборной опалубки. Вертикальная – устанавливается в полостях блоков или между верхним и нижним слоем горизонтальной арматуры.
  • Проводится укрепление палуб лесами. В тело опалубки включается желоб.
  • В опалубку слоями 20-25 см заливается бетон.
  • После затвердения разборная опалубка удаляется, а вертикальные поверхности основания покрываются гидро- и теплоизоляционными материалами.

Вернуться к оглавлению

Заключение

От прочности фундаментного основания зависит срок службы конструкции. К подбору материалов, укладке и защите необходимо подходить ответственно с первых минут строительства.

Где следует применять такой тип фундамента?

Монолитная железобетонная плита в последние годы все чаще стала задействоваться застройщиками при возведении фундаментных конструкций под жилые дома и строения хозяйственного и промышленного назначения. Такой выбор обусловлен тем, что в процессе проведения строительно-монтажных работ создается фундаментная основа из бетона, которая для улучшения несущих характеристик армируется. В результате по всему периметру будущего здания образуется монолитная железобетонная плита.

Применение железобетонных фундаментов целесообразно на тех участках, на которых присутствуют сыпучие грунты, нестабильные, пучинистые почвы либо глина, промерзающая на большую глубину. Обязательным условием, которое должны соблюдать застройщики планирующие устройство такого фундамента, является создание подушки из щебня и песка. С ее помощью в процессе эксплуатации здания будет равномерно распределяться нагрузка на грунт, благодаря чему улучшается его несущие способности и максимально повысится уровень устойчивости и надежности.

Целесообразнее всего применять такой тип несущей конструкции на таких участках:

  • в районах, в которых наблюдается сильно подвижное основание грунта;
  • на участках, которые сильно подвержены сезонным подтоплениям из-за близкого расположения грунтовых вод;
  • на местности, на которой наблюдается слабая почва;
  • на участках, особенностью которых является неравномерное сжатие грунта.

Технические особенности монолитных фундаментов

Монолитный железобетонный фундамент представляет собой несложную, но очень надежную конструкцию. Планируя его устройство, застройщик должен задействовать бетон высокой марки, которая не должна быть ниже В30. Также ему придется использовать большое количество арматуры, из которой будет вариться металлический каркас.

Фундаменты монолитные железобетонные считаются очень затратными в возведении, так как требуют использования большого количества материала. При выборе глубины заложения жб плит, застройщики должны учитывать не только тип почвы, но и массу здания. Им следует учитывать один важный нюанс. Если строительные работы будут вестись на пучинистом грунте, то при малом заглублении плита фундамента в зимнее время года может подниматься и опускаться вместе с домом. В том случае, когда устройство монолитной конструкции проводилось с точным соблюдением технических норм, то такие движения никак не отразятся на целостности строения.

Достоинства и недостатки

Утепленный монолитный ж / б фундамент обладает одной особенностью, которая отличает его от других типов несущих конструкций. Созданная из бетона плита является единым целым с опалубкой, которая в процессе эксплуатации будет выступать в качестве дополнительной защиты от влаги и холода.

К преимуществам монолитных фундаментов можно причислить следующее:

  1. Высокая прочность.
  2. Максимально длительный срок полезного использования.
  3. Способность выдерживать не только боковые, но и вертикальные нагрузки.
  4. На монолитном фундаменте можно возводить многоэтажные постройки.
  5. Высокая устойчивость к пагубному воздействию грунтовых вод.

Несмотря на явные преимущества, такой тип несущих конструкций имеет и ряд недостатков:

  • строительно-монтажный процесс очень трудоемкий;
  • высокий расход материалов;
  • необходимость в выполнении максимально точных расчетов;
  • требуется проведение земляных работ различной степени сложности.

Земляные работы

Процесс возведения монолитных железобетонных фундаментов предусматривает несколько этапов. Изначально выполняются необходимые расчеты, после чего застройщик может приступать к разметке участка:

  1. В первую очередь определяется место для будущего здания.
  2. Отмечаются места, в которых будут рыться траншеи. Для этого следует задействовать колышки и прочную нить либо строительную рулетку.
  3. В процессе создания траншеи, в которой будет создаваться фундаментная плита, необходимо на полметра превысить ширину несущей конструкции, указанной в проекте. Это необходимо для выполнения дренажной засыпки, а также для монтажа опалубки. Что касается глубины, то она должна на 25см превышать цифру, указанную в проекте (будет создаваться подушка из щебня и песка).
  4. Создавать траншею под монолитный ж / б фундамент можно вручную либо задействовать специализированную технику.
  5. После того как будет готов котлован, следует обустроить «пятку», которая должна располагаться на расстоянии 30см от дна. Она представляет собой небольшое расширение, посредством которого будет распределяться нагрузка на фундамент.
  6. На финальной стадии подготовки траншеи на дне создается подушка: изначально насыпается и разравнивается песок (20-30см), поверх которого укладывается слой щебня. Подушка поливается водой и утрамбовывается.
  7. Специалисты рекомендуют на этой стадии сделать ввод необходимых инженерных коммуникаций, а именно заложить канализационные и водопроводные трубы. Для этого на поверхности подушки нужно сделать углубления, в которые укладываются коммуникационные элементы и засыпаются песком. Его не следует утрамбовывать, так как излишнее физическое усилие может привести к образованию в трубах трещин.

Сооружение опалубки и металлического каркаса

Перед тем как будет залита монолитная железобетонная плита, застройщик должен соорудить для нее опалубку:

  1. Для монтажа такой конструкции обычно задействуют элементы натурального древесного массива (40мм) или фанеру (до 21мм). Из такого материала собирается короб, отдельные элементы которого фиксируются между собой посредством крепежных элементов.
  2. Высота опалубки должна немного превышать толщину будущей плиты.
  3. Снаружи опалубку (если она съемная) застройщик должен подпереть укосинами и упорами. Это делается для придания жесткости коробу, чтобы он мог выдержать массу бетонной смеси.
  4. На утрамбованную песчано-щебневую подушку укладывается арматура (принято задействовать пруты диаметром до 14мм), поперек и вдоль. Следует следить за тем, чтобы шаг не превышал 30см. Так как арматура должна располагаться на расстоянии 5см от края плиты, под нее укладываются специальные подставки, посредством которых обеспечивается необходимый зазор. Если планируется создание мощной фундаментной конструкции, то специалисты рекомендуют уложить арматуру в два или три слоя. Ее следует между собой связывать, чтобы металлический каркас получился максимально прочным. Сварка в этом случае не применяется, так как образующийся шов будет в процессе эксплуатации здания подвергаться воздействию влаги, которая может спровоцировать коррозию.
  5. Как только процесс создания опалубки и металлической клетки был завершен, можно приступать к заливке бетона. Изначально создается слой, толщиною 100мм, на поверхность которого будет уложен гидроизоляционный материал и утеплитель.

Гидроизоляционные и утеплительные мероприятия

Из-за того, что готовому железобетонному изделию придется находиться в почве, ему требуется специальная защита от влаги. Для этого застройщик должен провести гидроизоляционные работы:

  1. Первый бетонный слой после застывания нужно обеспылить.
  2. После этого поверхность обрабатывается посредством разведенного керосина или растворителя (может задействоваться праймер).
  3. Раскладывается рулонная изоляция. Ее следует выпустить на 15см за пределы фундамента. Каждое полотно должно укладываться внахлест, а места соединений необходимо промазать битумной мастикой, после чего они сильно прижимаются. Если строительство проводится на участке с близким расположением грунтовых вод, то специалисты рекомендуют уложить гидроизоляцию в два слоя.
  4. После завершения гидроизоляционных работ следует приступить к утеплению фундаментной конструкции. Для этих целей лучше всего задействовать экструдированный пенополистирол, толщиною до 15см. Укладывать листовой материал нужно в два слоя. Верхние листы должны перекрывать места соединений, благодаря чему будет закрыт доступ для холода. Следует отметить, что перед укладкой утеплителя следует закрыть слой гидроизоляции полиэтиленовой пленкой.

Заливка бетона

На финальной стадии создания монолитной железобетонной конструкции выполняется заливка бетонного раствора. Его слой может колебаться в диапазоне 20см-50см, в зависимости от того, какое здание планируется возвести. Бетонирование необходимо провести за один день, чтобы на поверхности фундамента не образовывались вертикальные швы. После заливки первой порции нужно применить глубинный вибратор, способный создавать высокочастотные колебания. Это требуется для того, чтобы из бетонной смеси удалить пузырьки воздуха и пустоты.

После этого заливается следующий слой. Застройщик должен следить за тем, чтобы не образовывались вертикальные швы, так как их наличие приведет к появлению трещин в местах стыков. Сразу после заливки бетон нужно накрыть полиэтиленовой пленкой, чтобы защитить его от прямых солнечных лучей и ветра. Она снимается после полного застывания раствора.

Специалисты рекомендуют продолжать строительно-монтажные работы не раньше чем через 2 недели после заливки фундамента. Это время необходимо выждать для того, чтобы бетон полностью застыл и приобрел свои технические свойства.

Железобетонный сплошной фундамент

На слабых грунтах, характерной чертой которых является повышенное сжатие, оптимальным вариантом основания дома является сплошной фундамент. Начало строительных работ по возведению дома связано с определением качества грунта на месте постройки, глубины залегания грунтовых вод, уровня промерзания и материала, из которого будет осуществляться постройка. Кроме того, обязательно нужно определиться с этажностью здания, ведь от этого зависит нагрузка, оказываемая непосредственно на основание дома. Сооружение сплошного фундамента необходимо в тех случаях, когда нагрузка на слабый грунт довольно велика. Такой фундамент представляет собой монолитную бетонную плиту, расположенную под всей площадью здания.

Особенности монолитного фундамента

Главная особенность, которой обладает сплошной монолитный фундамент, заключается в том, что он способен выдерживать высокой степени нагрузки, так как плита изготавливается с использованием армированного каркаса, занимающего всю площадь здания. Такое основание имеет ровную гладкую поверхность и поэтому может выполнять функции пола цокольного этажа.

Для монтажа сплошного фундамента необходимо возведение опалубки и позволяет вести строительство дама на любом грунте.

Даже подвижный грунт неспособен нарушить целостность конструкции, а равномерно распределенная нагрузка дает возможность возводить на таком основании постройки как самые легкие, так и тяжелые, состоящие из двух и более этажей.

Монтаж сплошного фундамента оправдан при проведении работ по возведению построек:

  • на грунте с большим содержанием песка;
  • в заболоченной местности;
  • на просадочных и заторфованных грунтах.

Незаменимым является сплошной фундамент и в районах, характерной особенностью которых является нахождение грунтовых во близко к поверхности.

Использование сплошного фундамента необходимо при возведении зданий грунтах склонных к значительному вспучиванию. Плита, изготовленная из железобетона, расположена по всей площади возводимого здания и не теряет своей прочности и формы, перемещаясь при необходимости, вместе с грунтом.

Работы по сооружению сплошного фундамента

Первым делом перед началом работ потребуется выполнить расчет для определения:

  • толщины плиты;
  • глубины закладки плиты;
  • общей площади основания.

Конструкция монолитной плиты

Для того чтобы в значительной степени повысить прочность постройки площадь ее основания увеличивают на один или даже два метра в каждую сторону. Выполняя расчеты необходимо учитывать несущую способность грунта и увеличение нагрузки за счет межкомнатных стен, перекрытий, установленной мебели и техники. Для получения более точных результатов к значению веса самой постройки прибавляют 150 кг/м2 затем полученное число необходимо разделить на площадь дома. Учитывается и марка цемента, который используют для приготовления бетона.

Цемент марки М500 позволяет получить состав, который при застывании выдерживает нагрузку 500 кг/м2, соответственно толщина плиты основания будет не менее 50 сантиметров.

Используя железобетонные плиты, строители получают надежное и долговечное основание для легких каркасных конструкций и тяжелых многоэтажных зданий.

Монтаж сплошного фундамента

Железобетонные сплошные фундаменты возводятся в несколько этапов:

  • разметка участка, предназначенного для строительства;
  • возведение опалубки;
  • монтаж арматурного каркаса;
  • заливка бетона.

Для строительства небольшого дома обычной формы можно использовать готовые железобетонные плиты, но если проект будущего здания составлен с учетом пожеланий владельцев и дом имеет нестандартные формы и размеры, то необходимо заливать бетон в соответствии имеющимися данными.

Разметка

Перед тем как приступить к разметке участка следует тщательным образом подготовить площадку, избавившись от мусора и растительности. Потом необходимо с помощью уровня добиться идеально ровной поверхности, на которой и будет проводиться разметка. Перенос составленного согласно проекту плана будущего дома на поверхность земли требует использования специальных меток, колышков, шнурки.Строительная нить не должна быть изготовлена из капрона. Растягивающийся шнур не способен сохранить форму и размер, значит, выполненная разметка будет неточной. Посмотрите видео, как сделать разметку фундамента.

На поверхность первой стяжки укладывают армированную сетку, на расстоянии 20 см вертикально устанавливают прутки, к которым вяжется нижняя сетка и, позже еще одна, верхняя.

Скрепление конструкции выполняют с помощью отожженной проволоки. Использование сварки приведет к образованию мостиков, способствующих развитию коррозии.

Заливка бетона

Приступая к завершающему этапу работ, необходимо помнить, что для создания железобетонной плиты можно заказать готовый раствор, а можно приготовить его самостоятельно. Но время застывания составляет всего 3-5 часов, и потому приготовить бетон самостоятельно можно не успеть. Поэтому стоит потратить деньги и заказать миксер с готовым бетоном. Поданный раствор распределают по площади основания с помощью правила, а потом трамбуют, используя вибратор.

Над поверхностью готовой плиты не должно быть видно металлических составляющих, поэтому с помощью уровня еще до начала заливки на вертикальных прутах отмечается высота, соответствующая толщине фундамента.

Особенности, преимущества и недостатки железобетонной плиты под фундамент

Фундаментное основание, изготовленное из плит, является наиболее выгодным вариантом при строительстве здания. Железобетонная плита под фундамент используется для укладки в основу ограниченно, так как отличается небольшим заглублением и недостаточными способностями несущего характера. Но в определенных ситуациях данный способ рассматривается в качестве оптимальной конструкции, совместившей себе приемлемую стоимость и достаточную надежность. Делая выбор в пользу такого фундамента, необходимо принимать во внимание реальные нагрузки и качество почвенного состава.

Целесообразность использования

Монолитный фундамент из жб плит целесообразно устраивать в местах с постоянными колебаниями почвы.

Проводя сравнительный анализ фундаментов свайного, ленточного и плитного типа по обоснованности их применения, рассматриваемый нами вариант разумней использовать в следующих ситуациях:

  • если на строительной площадке сложный грунт;
  • в возводимом объекте отсутствуют по проекту подвалы и высокие цокольные этажи;
  • когда фундаментная основа одновременно является основанием для пола. В этом случае придется обеспечивать гидро- и теплоизоляционную защиту;
  • фундамент из плит жби устраивается в районах с сильными промерзаниями грунта.

Достоинства и недостатки

Для начала рассмотрим преимущества фундамента из железобетонных плит. К ним относятся:

  • наличие возможности устанавливать такие основания на любом типе почвы. Имеющаяся плавающая платформа полностью исключает возможные подвижки грунтов без ущерба для всего сооружения;

  • монолитные плиты дают возможность для устройства отопительной системы «теплый пол», а это прямой путь к экономии в зимний период;
  • фундамент из жб плит отличается высокой устойчивостью к нагрузочным воздействиям, отлично выдерживает разные веса автотранспорта;
  • сооружения, возведенные на монолитных плитах, не подвержены негативному воздействию грунтовых вод;
  • устройство монолитного фундамента не вызывает сложностей, все работы выполняются своими силами;
  • дополнительные работы по обустройству пола не требуются, можно сразу приступить к отделке;
  • конструкция отличается длительным эксплуатационным периодом, в ремонтных работах не нуждается, что позволяет сэкономить определенные денежные суммы;
  • нет необходимости готовить глубокий котлован, потому что плиты способны равномерно распределять все нагрузочные воздействия;
  • жб плиты считаются прочным и надежным строительным материалом, представляют собой прекрасную защиту помещений от проникновения грызунов и насекомых.

К сожалению, определенные недостатки все же имеются:

  • фундаменты из монолитных железобетонных плит имеют определенные ограничения по применению. При работе приходится ориентироваться на температурный режим, который не должен быть ниже пятнадцати градусов. Получается, что для достижения хороших результатов по прочности и продолжительности эксплуатации, раствор придется укладывать в теплый сезон;
  • изначально придется затратить на приобретение строительных материалов приличную сумму, но спустя определенное количество лет она компенсируется.

Конструктивные особенности

Плита представляет собой конструкцию литого типа, изготовленную из смеси песка и цемента, залитой в одну плоскость.

Такие фундаментные основания устраиваются под всей площадью сооружения. Некоторым покажется, что укладка раствора в таком количестве нецелесообразна с точки зрения экономии, но показатель прочности затвердевшей конструкции полностью оправдает все затраты.

Плиты делятся на несколько видов и используются в определенных областях. Из них строят дороги, перекрытия объектов, фундаментные основания.

Железобетонные изделия бывают:

  • плоскими. Считаются популярными для фундамента, дополнительных выступов не имеют, внешне напоминают плоскую подошву. Используются в качестве перекрытий сооружений различного предназначения, принимая на себя перераспределенные нагрузочные воздействия по всей площади объекта. Для изготовления используются раствор и армирующая сетка. Отличительными признаками считаются качество, показатель прочности и продолжительный срок службы;
  • ребристыми. Такие плиты применяются в возведении несущих конструкций либо иных сооружений промышленного характера. Изделия имеют небольшую толщину и способны переносить нагрузку на ребра изделий.

Наличие ребер придает конструкции прочность, но процесс строительства усложняет. При устройстве такого фундамента придется копать дополнительные траншеи, а пустотные участки заполнять щебенкой и песком.

Установка плит

Рассмотрим алгоритм действий устройства основания из плоских фундаментных железобетонных плит.

Подготовка

Необходимо выполнить определенные подготовительные работы. Плиту следует укладывать ровно, тщательно разровняв основание, удалив растительность. Под всю площадь возводимого здания готовится котлован, глубина которого достигает пятидесяти сантиметров (учитываются подушка и толщина плиты). На дно засыпаются щебенка и песок слоем от пятнадцати до тридцати сантиметров, при этом принимается во внимание пучинистость почвы. Слои засыпаются высотой восемь – двенадцать сантиметров, выполняется тщательная трамбовка.

Гидроизоляция и утепление

На подготовленную подушку укладываем слой гидроизоляционного материала. Чаще всего используют рубероид, из которого устраивают два – три слоя, оставляя нахлесты полос в пятнадцать – двадцать сантиметров.

По рулонному материалу устраивается теплоизоляционный слой. В качестве утеплителя рекомендуется использовать пенопластовые плиты или пенополипропилен. Главное достоинство этого материала – отличные теплоизоляционные показатели, повышенная устойчивость к негативному воздействию влаги и низких температурных режимов. Разрешается утеплительный слой выполнять из керамзита, насыпая десятисантиметровый слой.

Монтаж плит

Чтобы покрыть всю фундаментную поверхность, понадобится определенное количество готовых железобетонных плоских плит. Укладка их выполняется при помощи грузоподъемных механизмов максимально близко друг к другу. Параметры толщины изделий определяются с учетом предполагаемых нагрузочных усилий, создаваемых будущим объектом.

Под легкие хозяйственные постройки достаточно уложить плиты стандартных размеров, толщина которых варьируется в пределах двенадцати – пятнадцати сантиметров. Под наиболее тяжелые объекты используют плиты от двадцати пяти доя тридцати сантиметров толщиной. Стальные стержни уложенных изделий стыкуются, чтобы создать общую армирующую систему. Поверхность уложенных плит тщательно выравнивается относительно каждого элемента.

Бетонирование

На стыковочных участках уложенных плит имеются зазоры, которые следует заделать раствором из песка и цемента. Для приготовления смеси используют цементный материал марки м 300 и выше и песок, взятые в пропорциональном соотношении «один к трем». Как только раствор высохнет, по всей фундаментной поверхности устраивается выравнивающая стяжка.

Для ее выполнения используют аналогичную растворную смесь, заливая слой от трех до пяти сантиметров толщиной. Основная цель – формирование идеально гладкой поверхности, для чего придется во время работы использовать строительный уровень для контроля и правило, которым необходимо выравнивать поверхность.

Очередной этап заключается в правильном высыхании залитой стяжки, исключающим появление на поверхности трещин. Чтобы материал не давал резкую усадку, поверхностный слой периодически увлажняется на протяжении восьми – десяти дней. Чтобы влага сохранялась дольше, стяжку рекомендуется накрывать полиэтиленовым материалом.

Необходимые инструменты

Для обустройства плитной фундаментной основы, соответствующей требованиям ГОСТа, придется арендовать грузоподъемную технику и подготовить следующий набор инструментов:

  • для проведения подготовительных работ – лопаты, ломы, кирки, приспособления для трамбовки подушки;
  • под монтажные работы – болгарку, молотки и кувалды, ножницы, плоскогубцы, острый нож;
  • на этапе бетонирования потребуются мастерок и кельма, правило, шпатель, миксер строительный, терка.

Качество выполненных работ проверяется строительным уровнем. Кроме этого, пригодятся рулетка и линейка металлическая.

Сплошные плитные фундаменты - строительство

Сплошной фундамент является представителем мелко заглубленного вида и представляет собой цельное плитное основание. Глубина его залегания не должна превышать размера 50 см. Фундаментная плита способна воспринимать различные нагрузки без деформации благодаря жесткому армированию все конструкции.

Область применения

плитный фундамент фото

плитный фундамент



Использование сплошного плитного фундамента актуально в следующих случаях:
  • обустройство основания для технологического оборудования, подразумевающее возможное перемещение при необходимости реконструкции или модернизации;
  • при строительстве на грунте с низкой несущей способностью, в этом случае применение ленточного фундамента нецелесообразно;
  • при возможном возникновении неравномерного осаживания здания, в этом случае происходит перераспределение нагрузок так, что они смещаются с грунта, обладающего слабыми несущими способностями;

Достоинства и недостатки

структура плиты фундамента

структура плиты фундамента

Главным недостатком являются большие затраты, для возведения такого основания потребуется большое количество бетона и арматуры. Что касается преимуществ перед остальными видами(например свайными фундаментами), то их несколько:

  • простота монтажа;
  • защита от талых и грунтовых вод всей конструкции;
  • несущая способность находится на высочайшем уровне;
  • возможность предотвращения от горизонтального и вертикального смещения, а также вспучивание грунта.

            Если грунт, на котором возводится здание, представляет собой особо пучинистую форму или имеет совсем слабые несущие способности, можно использовать в таких случаях плавающий фундамент.

Особенности конструкции

Для обеспечения высоких прочностных характеристик в технологическом процессе необходимо использовать:

структура плиты

структура плиты схема

  1. Бетон высокого класса, не менее В 12,5.
  2. Стальную арматуру, диаметр которой должен быть в пределах 12–16 мм.
  3. Увеличенную площадь опоры, она позволит уменьшить нагрузку до 0,1 кгс/см².
  4. Дополнительные перекрестные ребра жесткости, которые обеспечат необходимую устойчивость к климатическим перепадам температур.

Сплошные фундаменты отлично зарекомендовали себя в малоэтажном строительстве. Особенно это касается тех случаев, когда в здании предусмотрены подвальные и полуподвальные помещения, ведь такие основания предназначены выдерживать значительные нагрузки.

Так как расход материалов достаточно велик, поможет снизить эти показатели использование незаглубленного фундамента. Он сократит затраты в среднем на 40%. Одним из таких вариантов служит теплоизолирующее основание мелкого залегания.



Морозоустойчивый сплошной фундамент

Он является оправданной альтернативой основания глубокого залегания и даже в суровых зимних условиях, небольшая глубина в 50 мм обеспечит необходимые теплоизоляционные свойства.

Технологические особенности

морозоустойчивый фундамент

морозоустойчивый фундамент

Основой служит монолитная плита, фундамент укладывается в этом случае на утеплитель. Монолитный блок должен быть толщиной 20-25 см, с утолщенными краями. В качестве утеплителя используется полипропиленовая плита. Утеплитель, уложенный по периметру здания, сохраняет тепло и уменьшает глубину промерзания.

Проблемы монтажа

Во время укладки строители очень часто сталкиваются с определенными отрицательными качествами теплоизоляционного материала. Пенопласт обладает плохой ударной вязкостью. Также он разлагается под действием ультрафиолетовых лучей. Для устранения этой проблемы применяют хлорвиниловый пластик. Поставляется он в рулонах и обладает достаточно гибкими свойствами. Также его легко можно монтировать на месте к пенопласту и бетонной плите.



Фундамент из дорожных плит

плиты фундамент

плиты фундамента фото

Этот вариант можно считать бюджетным, ведь для строительства у вас уже будет готовый материал, который значительно сократит не только время, но и затраты. Использование дорожных плит связано с рядом преимуществ:

  • отпадает необходимость в обустройстве опалубки;
  • простота и быстрота монтажа;
  • основание не боится высокого уровня воды и подземных течений;
  • приспособлено для всех видов грунта, в том числе и песчаного.

Конечно, имеются и недостатки – недопустимо строительство многоэтажных домов на таком фундаменте, максимальное количество этажей – два.



Технология укладывания сплошного плитного фундамента

укладка сплошного фундамента

укладка сплошного фундамента

Обустройство основание производится в несколько этапов.

Первый этап. Подготовительные работы

  1. Расчет и закупка необходимого количества материалов.
  2. Подготовка участка – производится очистка от мусора и выравнивание.
  3. Наносится разметка конструкции при переносе плана на местность.
  4. Производится рытье котлована.
  5. Выполняется установка опалубки.
  6. Выстилается подушка из песка и производится обустройство дренажной системы при необходимости.
  7. Раскладывается слой гидроизоляции, в качестве которой может служить полиэтиленовая пленка.

Второй этап. Армирование конструкции

Армирование выполняется стальной арматурой. Соединять ее можно между собой скручиванием проволокой. Сварка в данном случае недопустима, потому что соединения каркаса могут быть подвержены коррозии.

Армирование необходимо выполнять в два яруса. Нижний уровень представляет собой продольную конструкцию, которая является опорной и собирается вне фундамента и после сборки переносится на непосредственном месте укладки. Высота зависит от размеров фундамента.

На опорный ярус укладывается второй слой арматурной сетки. В целом вся конструкция должна быть меньше высоты основания на 3-5 см.

Третий этап. Заливка бетоном

Самым быстрым способом для выполнения этого этапа будет готовый привозной бетон. Ведь выполнить самостоятельно такой объем смеси очень трудоемкий процесс. Подготовленная конструкция заливается бетоном по высоте бортов. После чего необходимо произвести выравнивание поверхности. Все операции по заливке необходимо выполнять до момента застывания, этот интервал находится в пределах 3–5 часов.

Прочный фундамент служит хорошей основой любого строения. Не стоит забывать, что нарушение норм и правил в технологическом процессе может привести к разрушению всей конструкции здания.

Еще по теме:

Наши рекомендации:

Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

укладка сплошного фундамента Загрузка...

Подписывайся на наши новости Вконтакте!

укладка сплошного фундамента

25. Столбчатые фундаменты. Сплошные фундаменты.

Фунда́мент- это несущая конструкция, часть здания, которая воспринимает все нагрузки от выше лежащих конструкций и передает его на основание. Фундаменты закладываются ниже глубины промерзания грунта, для того, чтобы предотвратить их выпучивание. На пучинистных грунтах при строительстве легких деревянных построек применяют мелкозаглубленные фундаменты.

Конструкции фундаментов бывают различных типов: ленточные, столбчатые, плитные (сплошные) и свайные. Выбор типа фунда­ментов зависит от конструктивной системы зданий, величины передаваемых нагрузок, а также от несущей способности и деформативности грунтов.

Столбчатые фундаменты в виде сборных железобетонных столбов и подушек применяют для передачи грунту нагрузок от колонн кар­касных зданий. Столбчатые фундаменты возводят в основном под дома без подвалов с легкими стенами (деревянными, щитовыми, каркасными). Закладывают их и под кирпичные стены, когда требуется глубокое заложение и ленточный фундамент неэкономичен. Столбчатые фундаменты по расходу материалов и трудозатратам в 1,5-2 раза экономичнее ленточных. Сооружать столбчатые фундаменты предпочтительнее на пучинистых грунтах, так как с минимальными затратами их можно устанавливать ниже глубины промерзания.

В зависимости от конструкции здания столбы для фундамента могут быть каменные, кирпичные, бетонные, бутобетонные, железобетонные и из других материалов. Чаще всего при устройстве столбчатых фундаментов применяют готовые сборные бетонные и железобетонные блоки. Столбчатые фундаменты обязательно устанавливают под углы дома, в местах пересечения стен, под стойками каркаса, тяжелыми и несущими простенками, балками и другими местами сосредоточенной нагрузки.

Для уменьшения давления на слабые грунты столбчатые фундаменты из штучных материалов уширяют в нижней части, делая уступы высотой не менее двух рядов кладки.

Для повышения устойчивости столбчатых фундаментов, во избежание горизонтального их смещения и опрокидывания, а также для устройства опорной части цоколя между столбами делают ростверк. При устройстве столбчатых фундаментов под деревянные постройки функцию ростверка может выполнять деревянная обвязка из бревен или бруса. При этом пространство между планировочной отметкой земли (отмосткой) и обвязкой заполняют забиркой.

Подушки таких фундаментов выполняют в виде специаль­ных блоков стаканного типа или различных комбинаций из трапециевид­ных сборных подушек ленточных фундаментов. При больших нагрузках фундамент колонны может быть дополнен плоскими железобетонными пли­тами необходимых размеров. Наружное ограждение подпольного простран­ства зданий со столбчатыми фундаментами устраивают из цокольных пане­лей, которые опирают на специальные консоли колонн наружных рядов или уступы фундаментных подушек.

Сплошные (плитные) фундаментыприменяют преимущест­венно при строительстве многоэтажных зданий на слабых, неравномерно сжимаемых грунтах. Плитные фундаменты являются разновидностью мелкозаглубленных, а точнее, незаглубленных фундаментов, глубина заложения которых составляет 40-50 см. Устройство плитного фундамента связано с расходом бетона, арматуры и может быть целесообразно при сооружении небольших и компактных в плане домов или других построек, когда не требуется устройство высокого цоколя, и сама плита используется в качестве пола.

Фундаментная плита проектируется плоской или реб­ристой с расположением ребер под несущими стенами или колоннами. Реб­ристая конструкция обеспечивает снижение расхода стали и бетона, но от­личается большей трудоемкостью, чем сплошная. При выполнении фунда­ментов из плоских плит предельно упрощаются опалубка, арматурные ра­боты (раскатка готовых арматурных сеток), механизируются бетонные ра­боты. Благодаря меньшей трудоемкости фундаменты в виде плит сплошного сечения распространены больше ребристых. Толщина фундаментной плиты назначается в зависимости от пролета (шага) несущих конструкций и типа самой плиты и составляет для ребристых плит 1/8-1/10 пролета, а для сплошных 116-1/8 пролета.

Сплошная незаглубленная плита в составе пространственной системы «плита - надфундаментное строение» обеспечивает восприятие внешних силовых воздействий и возможных деформаций грунтового основания и исключает необходимость различного рода мероприятий, предотвращающих неравномерные деформации грунта, на которые обычно в условиях слабых, песчаных и пучинистых грунтов затрачиваются значительные ресурсы.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
