Свайный фундамент — 75 фото-идей проектирования и установки

Фундамент, где вес надстройки переходит на основу сквозь забиваемые и ввернутые в землю опоры, называется свайным. Опоры забиваются или вдавливаются. Материал изготовления: дерево, сталь, бетонные и железобетонные.

Опоры этих материалов углубляются в почву вибрацией, ударными машинами и сочетании вибрации и ударов. Бетонные конструкции полые внутри и имеют форму квадрата или круга. Погружаются вибрацией, изнутри удаляется содержимое и заполняется раствором.

Сваи из железобетона полнотелые и забиваются в почву. Индивидуальное жилищное строительство использует свайно-винтовой фундамент или свайно-ленточный фундамент.

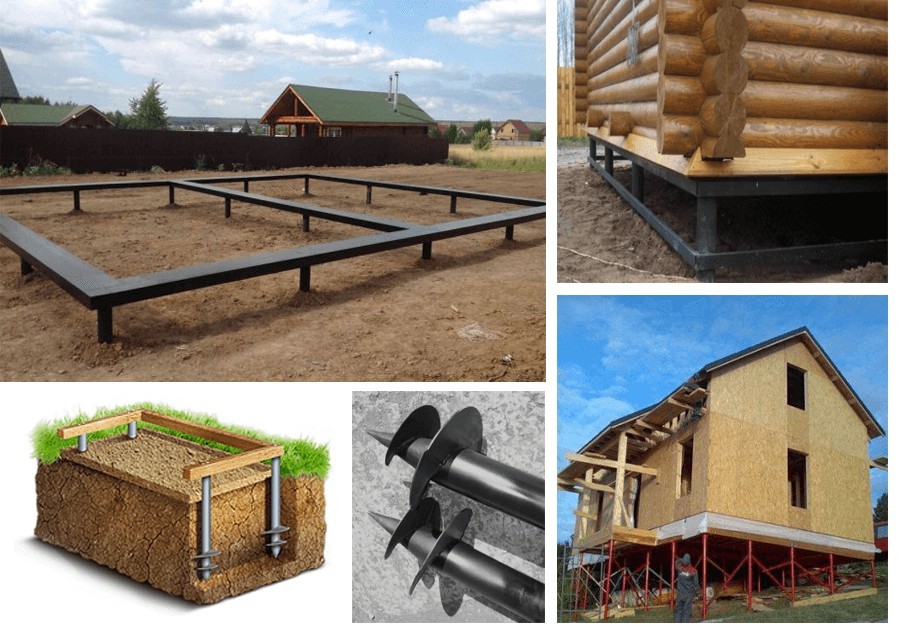

Свайно-винтовой фундамент

Устанавливается сваями из стали с площадкой для опоры основной конструкции. Сваи промышленного изготовления устанавливаются вкручиванием в грунт. Полая конструкция заливается бетоном.

Свайно-винтовые фундаменты из ввинчиваемых свай пользуются популярностью при строительстве индивидуальных домов.

Сроки установки таких фундаментов максимум три дня на площади 100 м.кв.

Виды свай для винтового фундамента

• свая, которая получается при пробивании в грунте скважины, и заполнении её бетоном (набивная)
• свая, имеющая расширение на верхушке, усиливающее прочность установки сваи (камуфлетная свая)
• сваи, имеющие подвижное соединение частей, позволяющее им вращаться вокруг общей оси (шарнирно раскрывающиеся упоры)
• металлическая свая с винтовой лопастью и полым стволом (винтовая свая)

Свайно-винтовой фундамент представлен в готовом виде сваями в количестве от 20 штук. Окончательное количество свай определяется площадью надстройки и её весом.

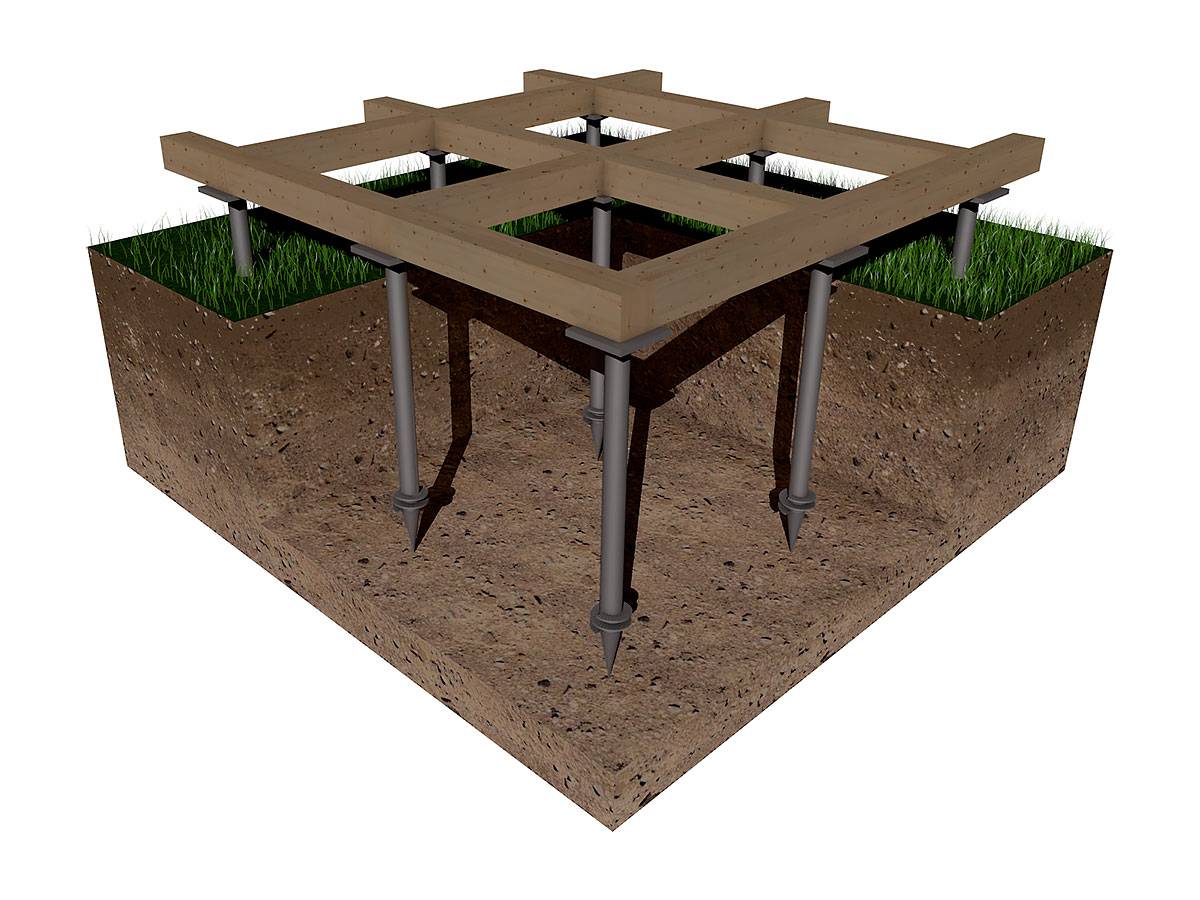

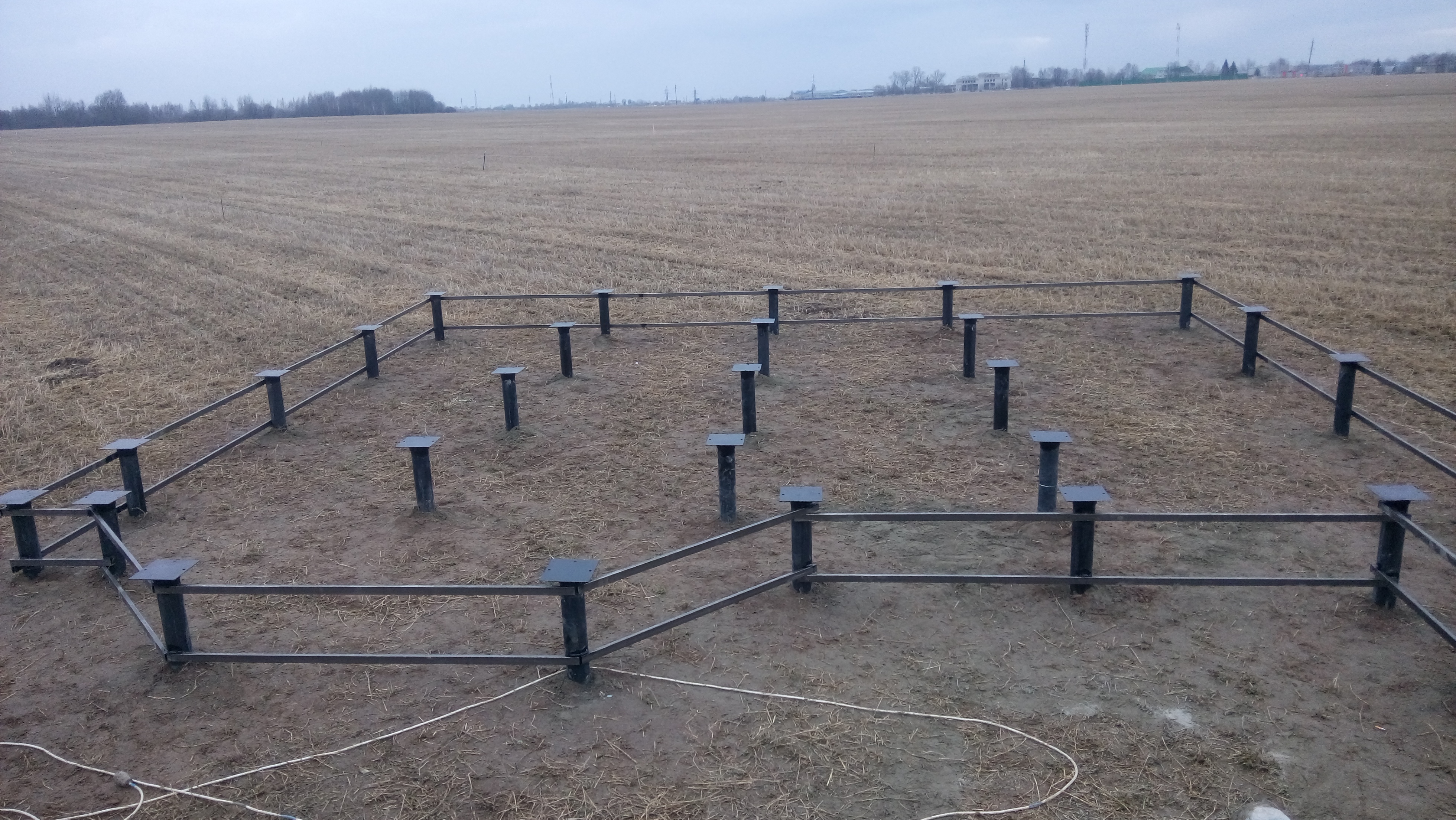

Установленные сваи соединены между собой ростверком. Обычно его функцию выполняет уголок 50х50, приваренный под углом к стволу всех свай. Это необходимо для образования единого основания и равномерного распределения нагрузки надстройки.

Вместо ростверка сваи можно объединить бетонной лентой. Такой фундамент будет называться свайно-ленточный фундамент.

Положительные и отрицательные свойства фундаментов

Положительные и отрицательные качества проявляются своеобразно в климатических зонах и на разных почвах.

Скальные породы на участке строительства и желание сделать свайный фундамент – не совместимые желания.

Положительные качества:

• потенциал использования по грунтам не ограничен
• высота фундамента не ограничена на подтапливаемых землях
• цена свайного фундамента меньше ленточного
• быстрота сборки
• конструкция имеет низкий вес

Отрицательные качества:

• ограниченная грузоподъёмность
• необходимость проведения анализа грунта на строительном участке
• разноуровневая усадка свай
• конструкция цоколя обязательна для утепления пола, создания вентиляции и препятствия поселению зоологических особей
• монтаж бетонного перекрытия сложен и увеличивает вес надстройки

Свайно-винтовой фундамент дает не равномерную усадку. Распределение тяжести по ленточному и плиточному фундаментам равномерное. Материал строения должен переносить усадку и геометрическое изменение строения. Это деревянные и дома из каркасов. Не годится кирпич и бетонные блоки.

Свайно-объединяющий фундамент с мало углубленной бетонной лентой делает жесткой конструкцию опоры, увеличивает грузоподъемность. Свайно-ленточный фундамент уменьшает затраты на возведение цоколя и облегчает отделочные работы.

Расчет свайного фундамента

Капитальное строение необходимо обсчитать у специалиста-строителя. Упрощенные постройки, типа курятника на даче, хозяйственные постройки, летний душ или туалет, можно рассчитать самому. Поняв суть расчётов и последовательность операций, можно приступать к более сложным расчётам.

Смысл расчета свайного фундамента – предполагаемый вес надстройки разделить поровну на все опоры.

Недостаточная прочность конструкции основания даст не равномерную усадку. Это приведет к проблемам надстройки и возможному её разрушению.

Перед началом строительства составляем план постройки, определяем её полную площадь по всему строению, высоту помещения, высоту конька крыши и приблизительную площадь всего крышного покрытия с заступами. Определяемся по материалам, с которыми будем работать и закупаем необходимое количество.

При покупке расходного материала спрашиваем сертификат качества, в котором указан вес материала на 1 мк.в. и записываем эти данные. Или просим кассира сделать копию сертификата.

Эта процедура необходима для расчёта веса будущей конструкции, который определит количество необходимых свай.

Рассмотрим на примере дома каркасного типа расчет свайного фундамента площадью 100 мк.в., двускатной крышей, покрытой металл профилем, со стыком боковых поверхностей двухметровой высоты, с выходом за пределы стен по всему периметру около полуметра. Высота стен три метра, почва – сухая смесь глины и песка

Определяем по чертежам основания необходимое количество свай. Размещаем на углах строения, в местах соединения капитальных стен и разделительных. Дистанция от одной точки к другой не более трех метров.

По плану дома у нас получилось 12 свай. Между опорами получилось больше трех метров, следовательно, уменьшаем промежуток и увеличиваем число. Получается 25. Дальше рассчитываем массу надстройки и обозначим её М.

В готовом проекте дома все необходимые расчёты провел специалист на компьютерной программе с учетом данных о весе всех материалов на 1 мк.в. Мы, в домашних расчетах, пользуемся подсказкой сертификата о весе материалов.

Учитывать нужно следующие параметры: масса несущих конструкций строения, вес основного материала стен и утеплителя, вес основания чердачного перекрытия и стропил с утеплителем, вес цокольного перекрытия и пола с утеплителем, вес крышного покрытия, вес возможной снеговой нагрузки в зависимости от региона. Нужно учесть подвижную нагрузку в строении (мебель, люди, живность),

Общая нагрузка надстройки получилась 70570 кг.

Для верности умножаем предполагаемый вес на коэффициент надежности свай. Он зависит от количества установленных опор:

• до 11 штук – 1.65
• до 20 штук – 1.55
• больше 20 штук – 1.4

Обычное количество использованных опор от 20 до 40. Поэтому всегда умножаем на 1.4. Масса нашей надстройки получилась 100 000 кг.

Для определения площади основания нам нужен ещё один показатель: средняя плотность грунта на стройплощадке. Это можно найти в интернете или строительных справочниках.

Геология рекомендует применять коэффициент от 1 до 1.7. Строители нового поколения рекомендуют брать 1. В нашей задаче грунт сухой суглинок. Его расчетное сопротивление 2 кг/см.кв.

Теперь рассчитываем размер:

• Sосн = Мх1.4/F, F расчетное сопротивление грунта.
• 100 000 кг /2 = 50 000 см2

Площадь свайной площадки рассчитаем на основе классического размера 108 мм. Расчет ведем по школьной программе: S=ПD, D=30 см, диаметр сваи, S=706,5 смкв

Площадь основания должна быть 50 000 см. кв, 1 свая равна 706 см.кв. Для фундамента нужно использовать 71 сваю.

Чем больше плотность грунта, тем меньше требуется свай.

Изготовление свайного фундамента имеет следующие этапы:

• равняем строительную площадку
• размечаем участок и ставим колья в местах будущих свай
• установка начинается с самой высокой точки стройплощадки, ведем контроль вертикали
• определяем и выравниваем горизонтальную плоскость
• сваи заливаем бетоном, привариваем опорную площадку, покрываем антикоррозийной смазкой и закрываем рубероидом.

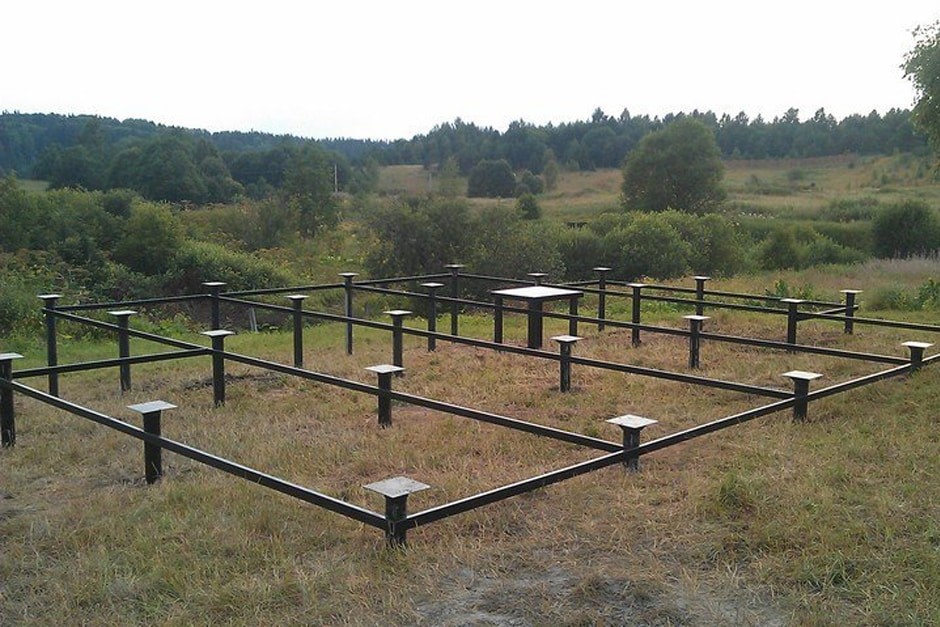

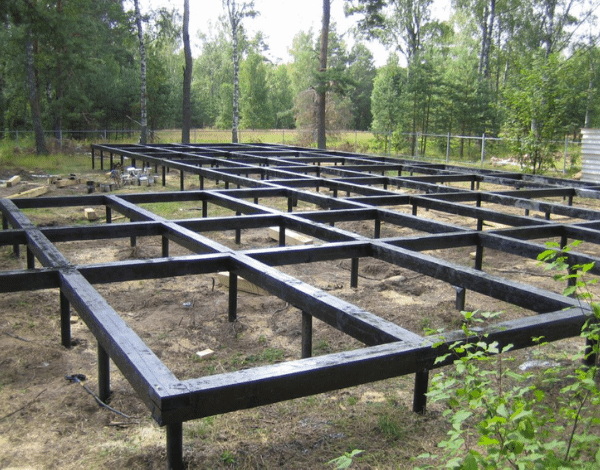

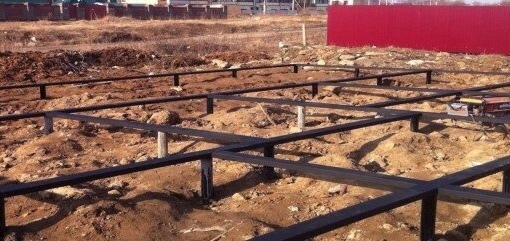

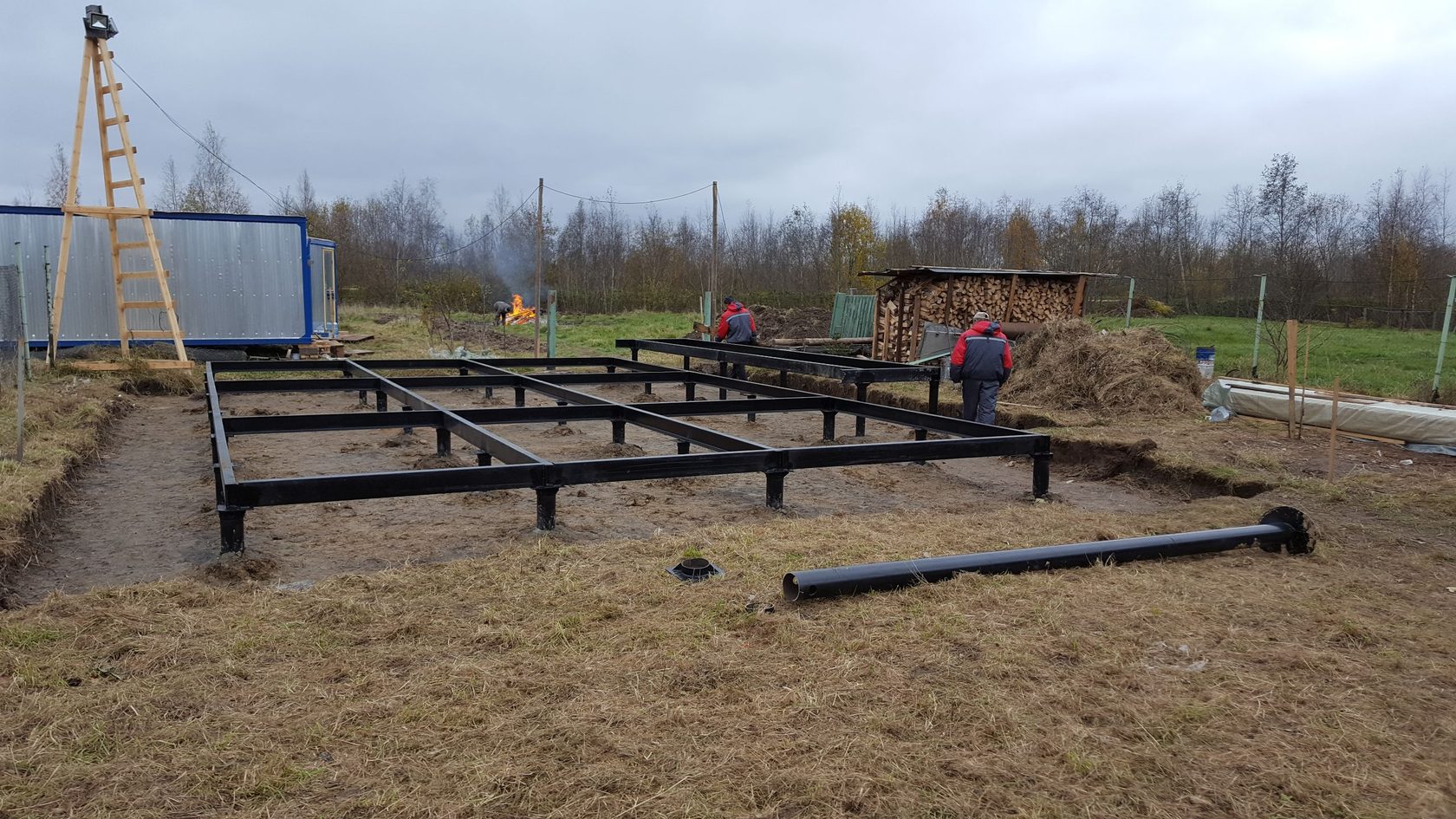

Укрепляются сваи прикреплением ростверка – приваренный под углом уголок 50х50, производим обшивку брусом и крепим её болтами. Всё. Основание готово для монтажа основной конструкции.

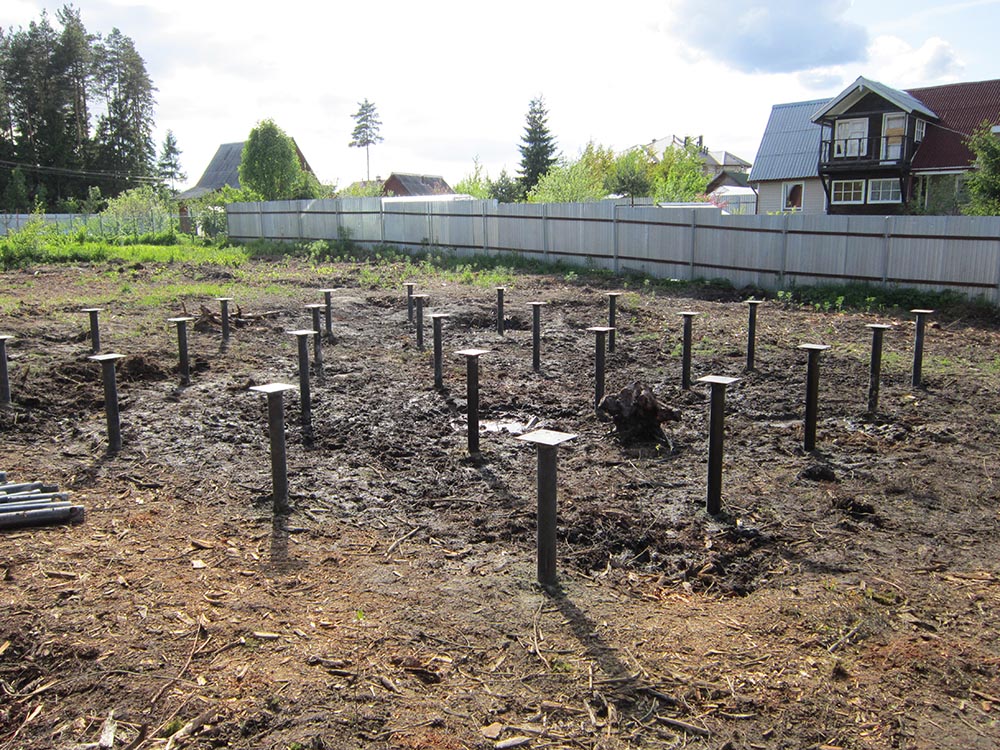

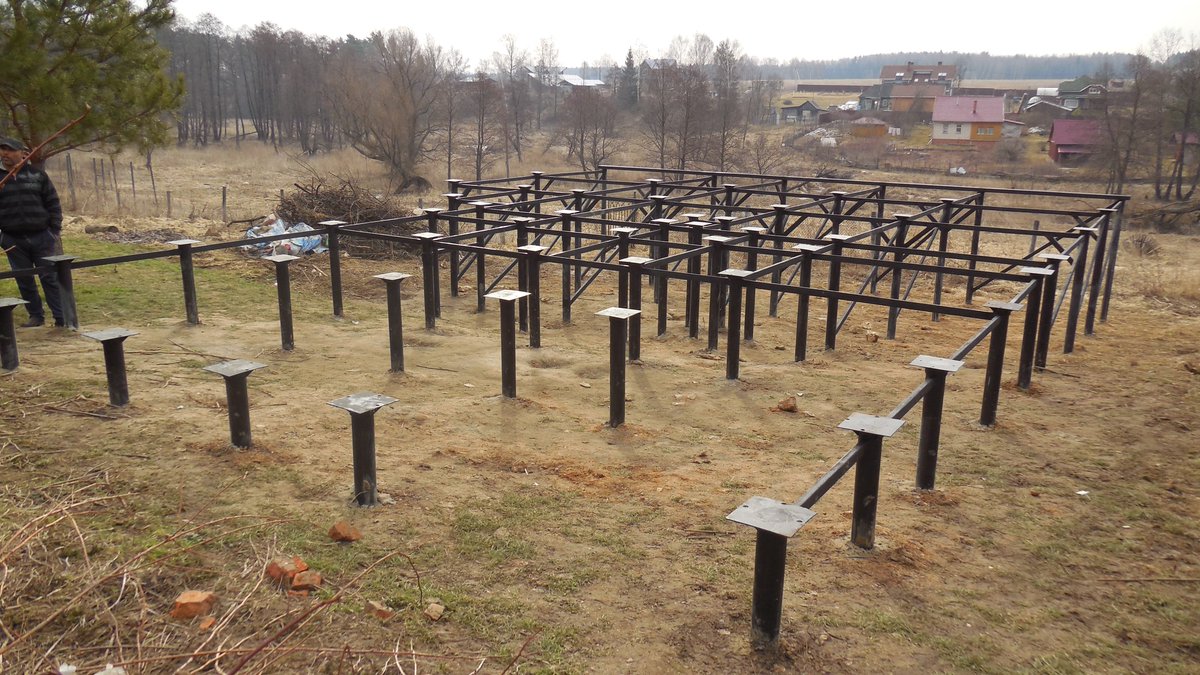

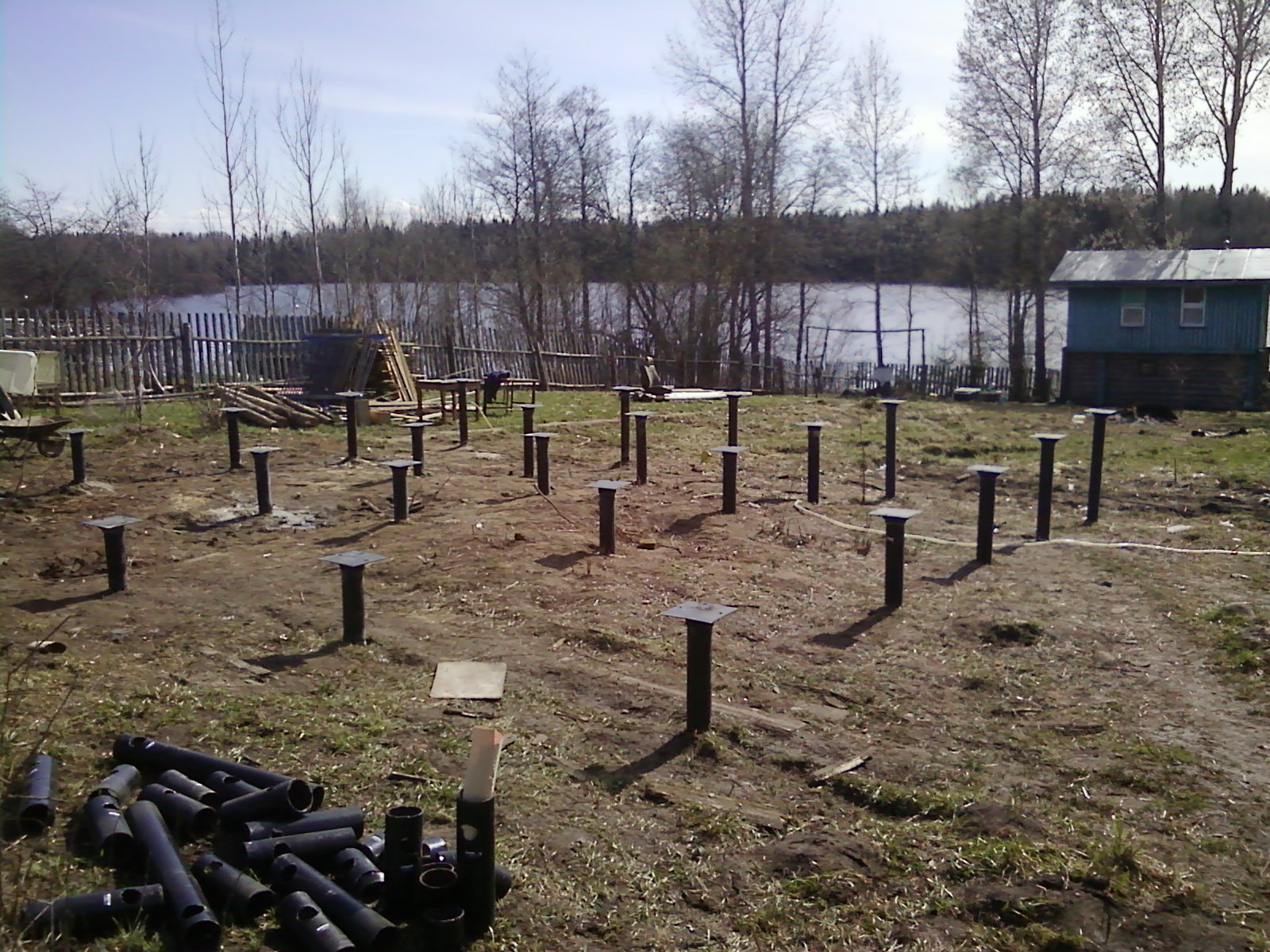

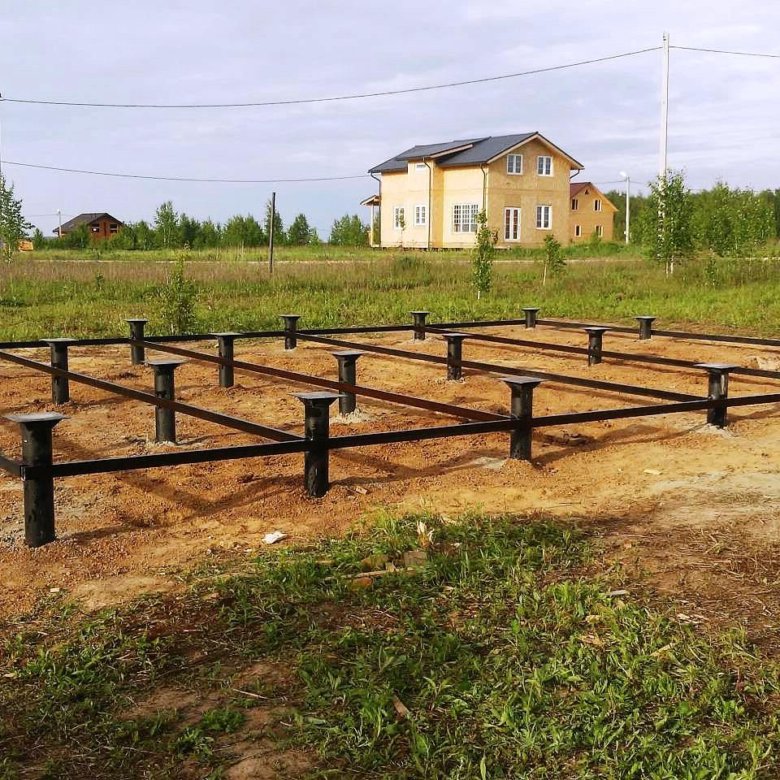

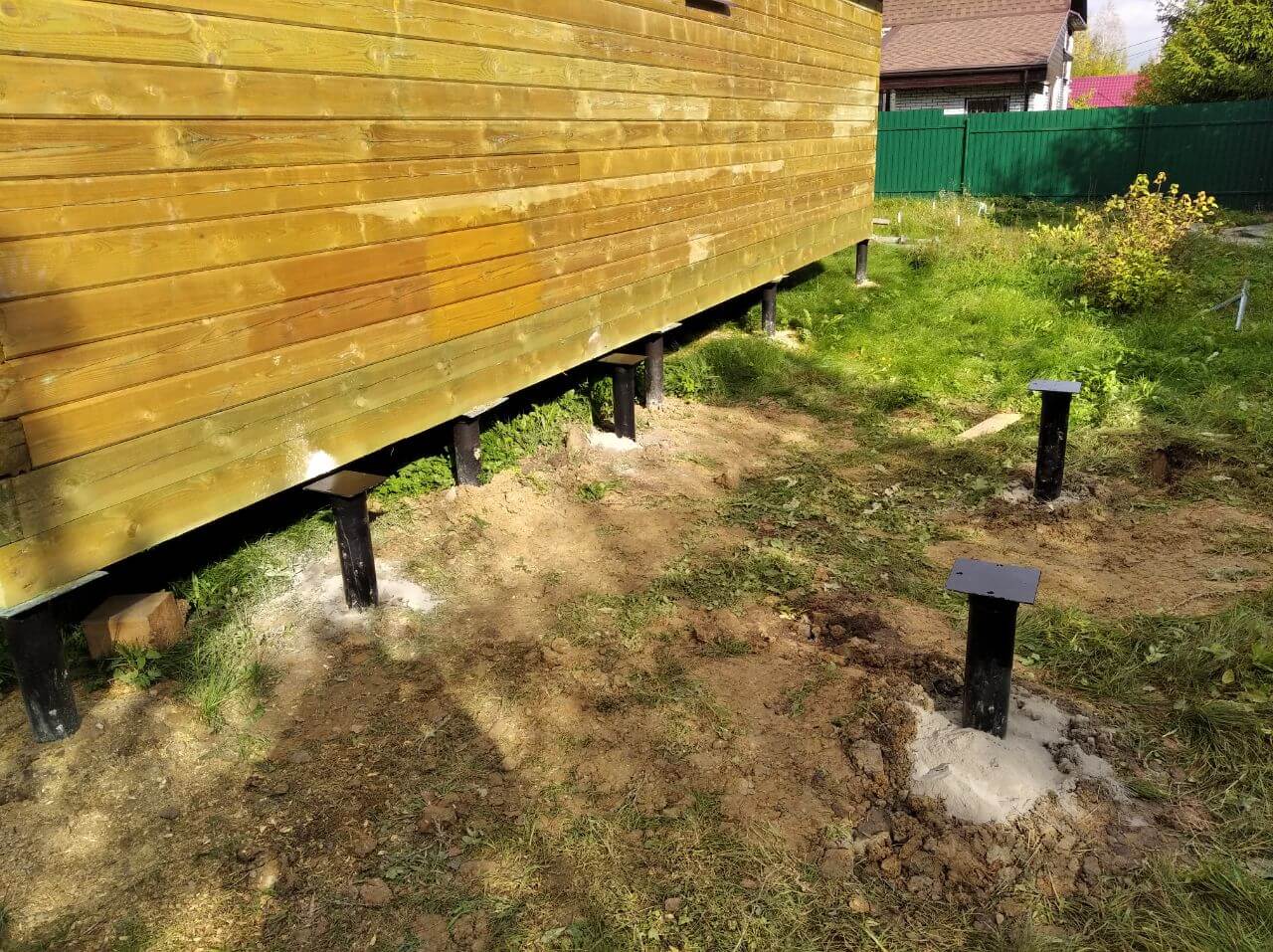

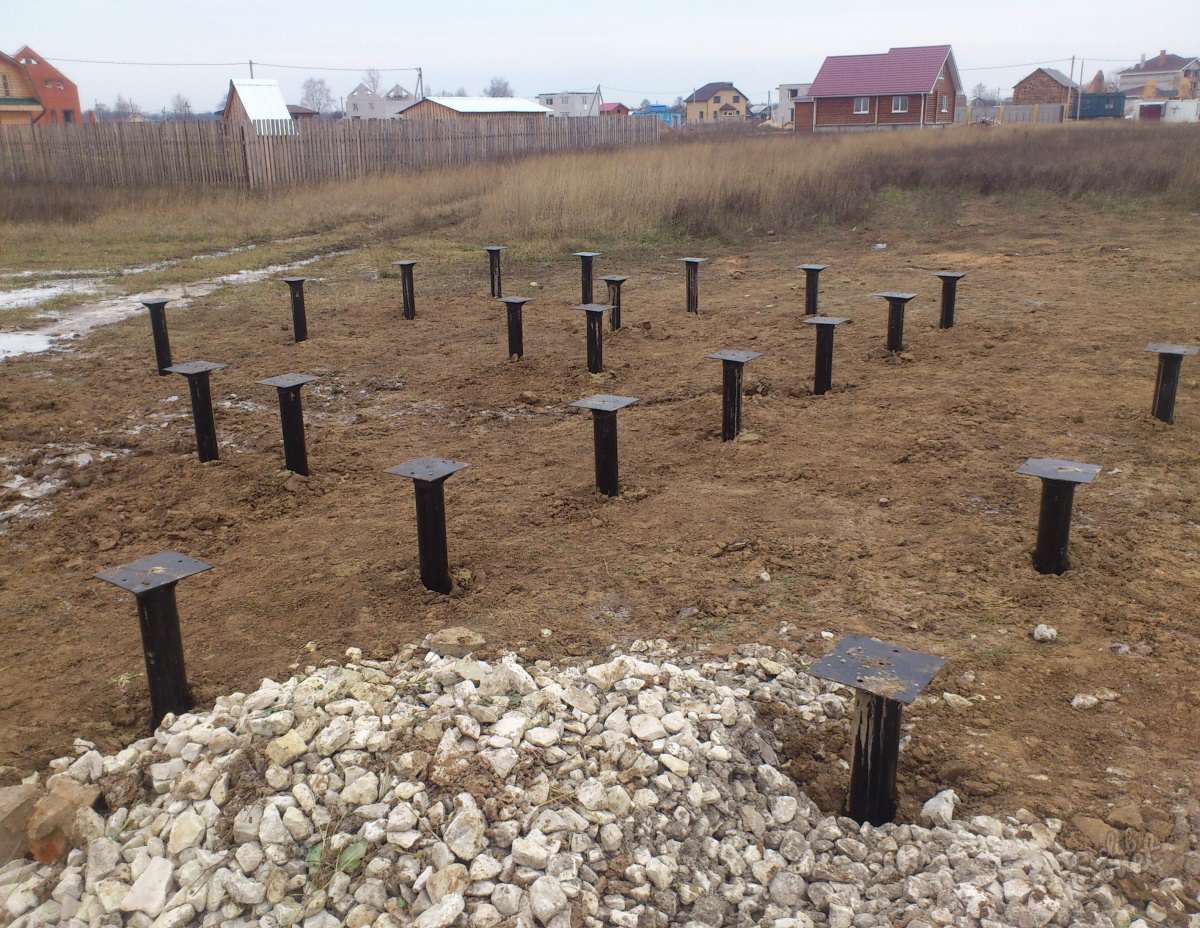

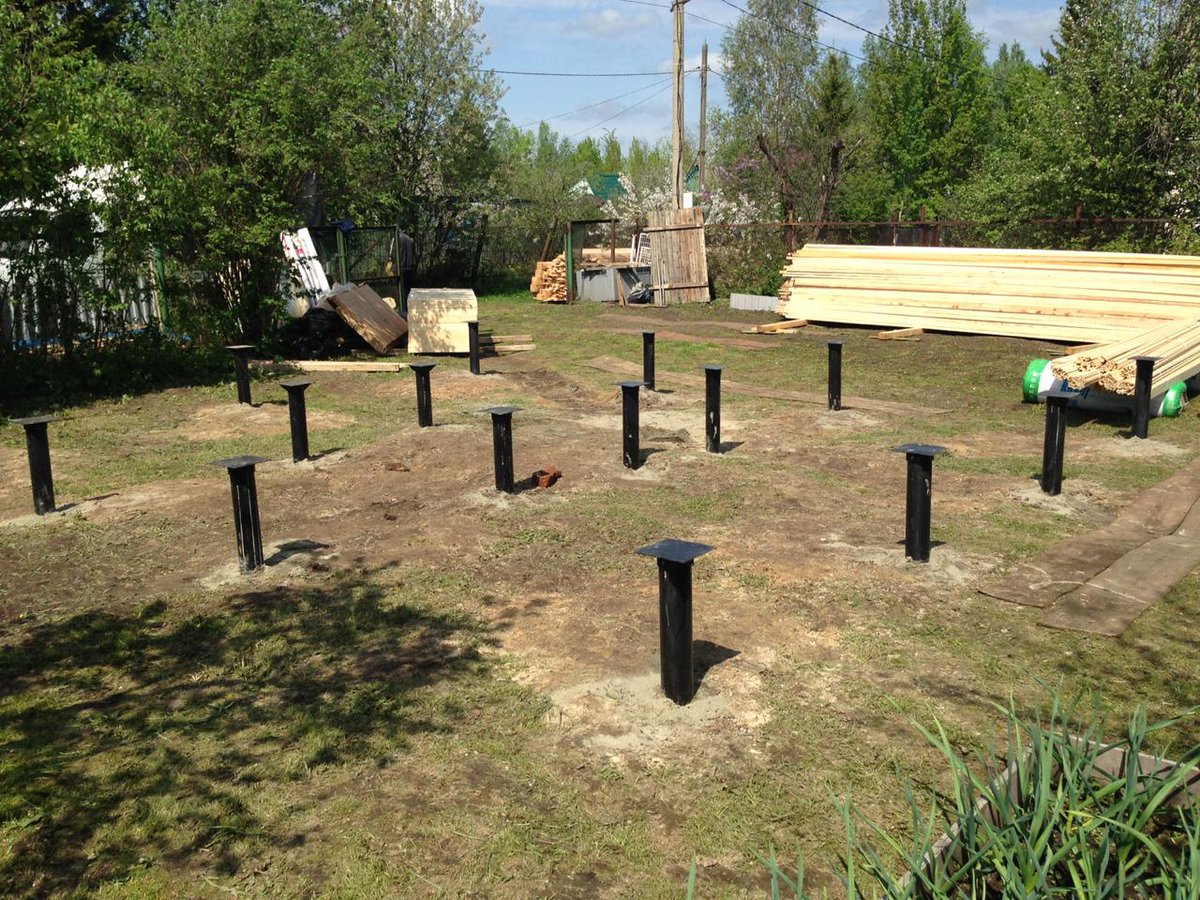

Фото свайного фундамента

Фото галерея винтовых свай и свайно-винтовых фундаментов

Фото галерея винтовых свай и свайно-винтовых фундаментов

Компания «Фазенда 35» производит винтовые сваи в Череповце для строительства домов, включая дома из кирпича, газобетона, бруса, хозяйственных и производственных построек.

Выполняем и установку свай на строительной площадке не только в Череповце, но и по всей Вологодской области.

Изготавливаем оголовки по индивидуальным размерам. Конструкция сваи может быть адаптирована для особенностей грунта на Вашем участке. Бесплатно выполним расчеты и подберем оптимальные сваи для Вашего строения.

С примерами работ нашей компании по установке винтовых свай и свайно-винтовых фундаментов Вы можете ознакомиться из нижеприведенных фото.

Текущий рейтинг 4.8 Проголосовало 6

3001+ Интерес пользователей

Свайный фундамент для расширения дома

Сямженский район поселок Гора. Фундамент на винтовых сваях для расширения дома. Использовались сваи 108х2500 мм (с последующим удлинением) — 49 штук, швеллер 18П — 72 м, уголок 125х125х8 — 32 м.

Свайный фундамент под каркасный дом и печь

Работа выполнена в поселке Шайма — возведение свайного фундамента под каркасный дом и печь. Использованы сваи 108х2500 мм + 34 оголовка 150х150 мм. Швеллер 120 мм — 10 метров.

Свайный фундамент под каркасный дом в Шайме Свайный фундамент под каркасный дом и печь Свайно-винтовой фундамент под каркасный дом и печь Винтовые сваи 108 диаметра под печь

Замена старого крыльца корпуса детского дома в Суде

К нам обратился председатель попечительского совета Судского детского дома. Требовалось заменить старое покосившееся крыльцо одного из корпусов. Мы не захотели оставаться в стороне и совместно с предприятием «Прогресс-М» выполнили данную просьбу с применением винтовых свай.

Замена с монтажом винтовых свай старого покосившегося крыльца Монтаж нового крыльца в Суде Работы выполнены совместно с «Прогресс-М» Новое крыльцо у корпуса детского дома

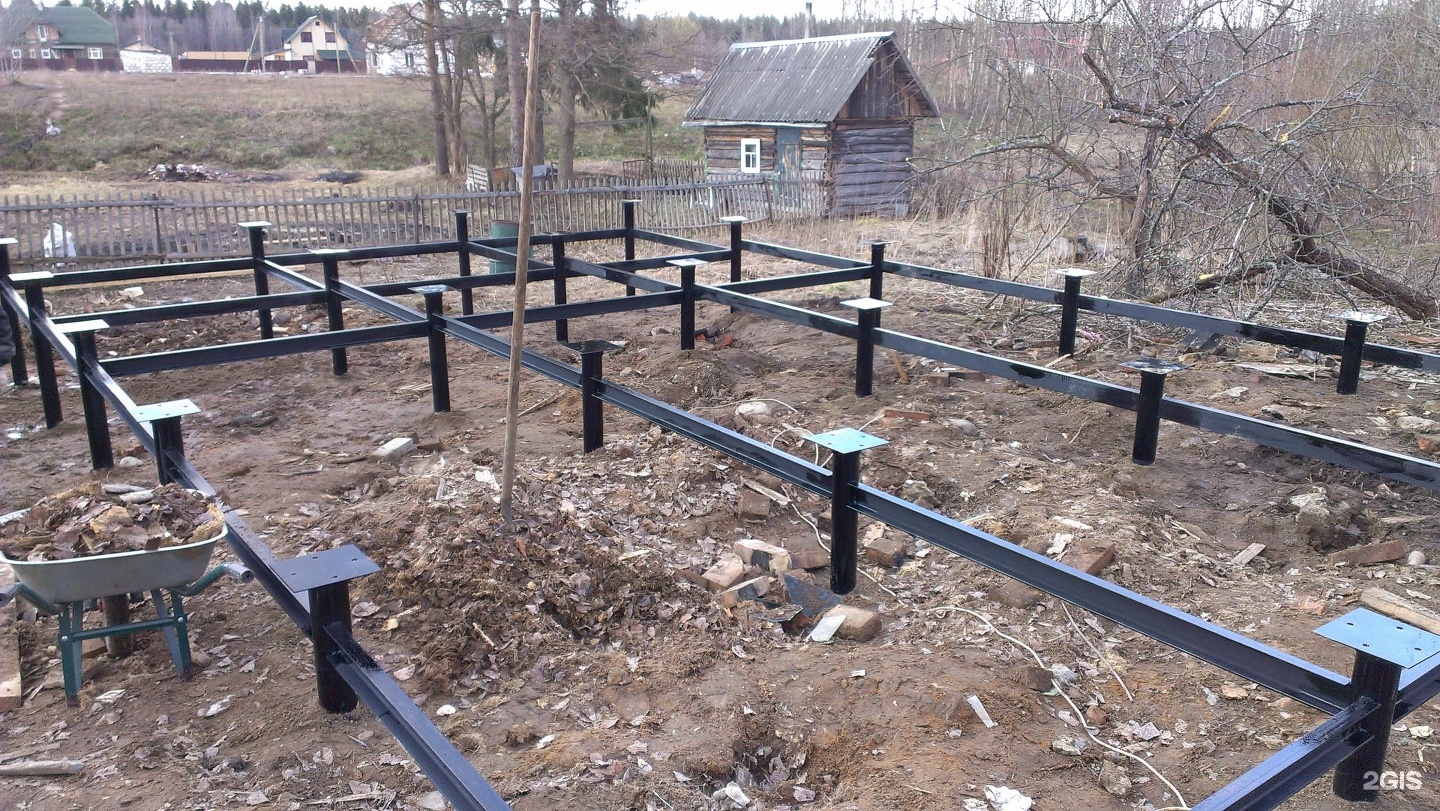

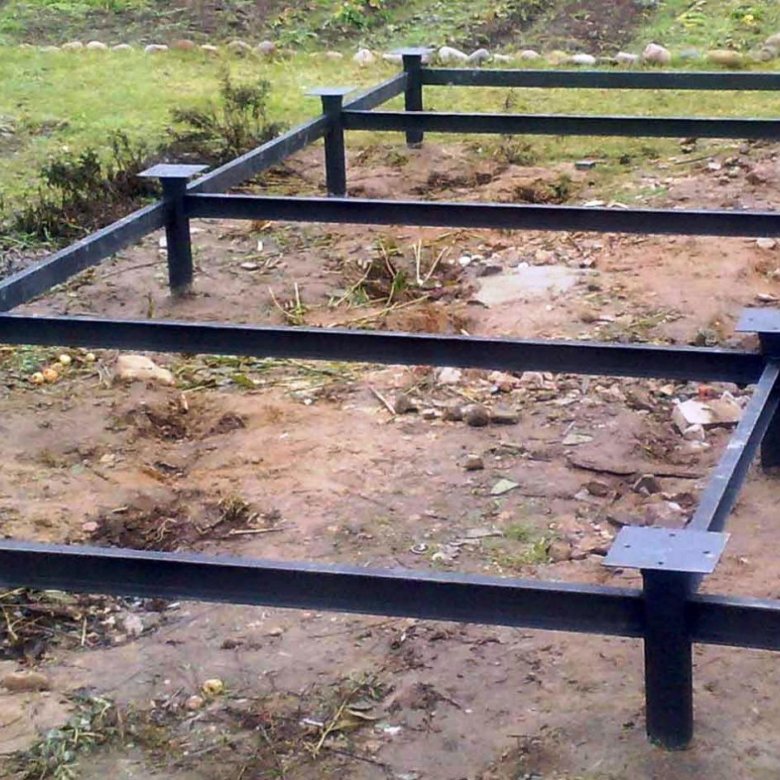

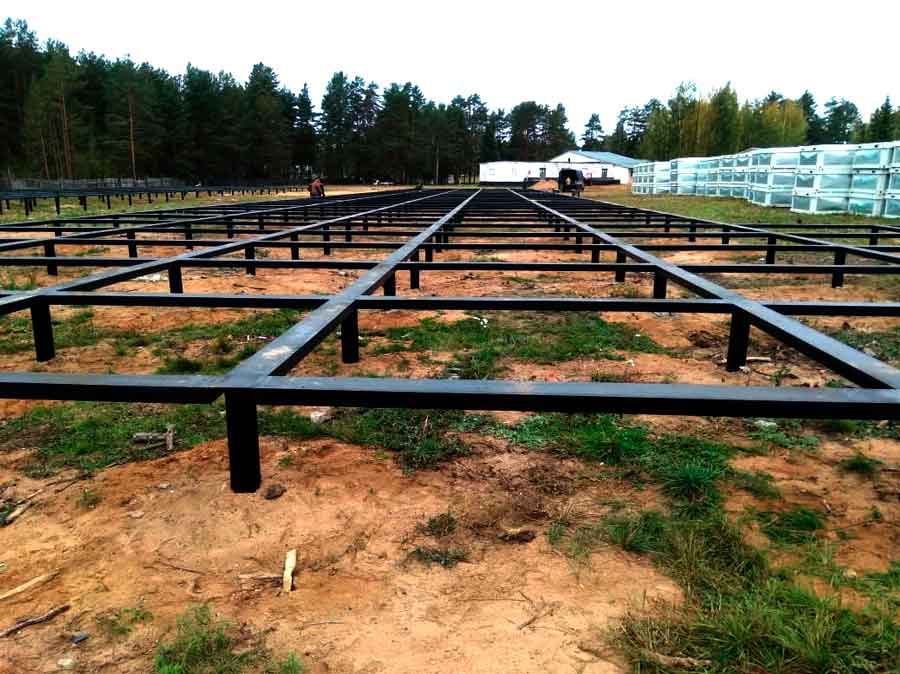

Обвязка швеллером свайно-винтового фундамента

Обвязка шестнадцатым швеллером свайно-винтового фундамента в поселке Ирдоматка. Дополнительно снизу пустили обвязку из профиля 50×50 для дополнительной связки, а также для последующей обшивки цоколя будущего дома. Фото данной работы можете увидеть прямо здесь.

Обвязка шестнадцатым швеллером свайно-винтового фундамента в поселке Ирдоматка Работы по обвязке свайно-винтового фундамента Дополнительно снизу пущен профиль 50×50 Свайно-винтовой фундамент в Ирдоматке

Зимний монтаж свай под жилой дом из SIP панелей

Деревня Андога. Март 2014г. В самом начале первого месяца весны строительной компанией «Фазенда 35» завершены работы по монтажу винтовых свай под жилой дом из SIP панелей 10 на 12 метров в деревне Андога. Фотоотчет о проделанной работе представлен ниже.

Фотографии мостика на винтовых сваях через залив

Были завершены работы по монтажу небольшого мостика через залив в Кириллове. Высоту оставили 2 метра чтобы лодка могла свободно заходить в данный залив. Все доски были покрыты качественной оттеночной пропиткой, а элементы терассного настила, которые непосредственно контактируют с грунтом, покрыли гидрофобизатором. Фотографии данной работы Вы можете увидеть ниже.

Мостик на винтовых сваях Мостик на винтовых сваях через залив в Кириллове Высококачественная оттеночная пропитка Пропитка гидрофобизатором

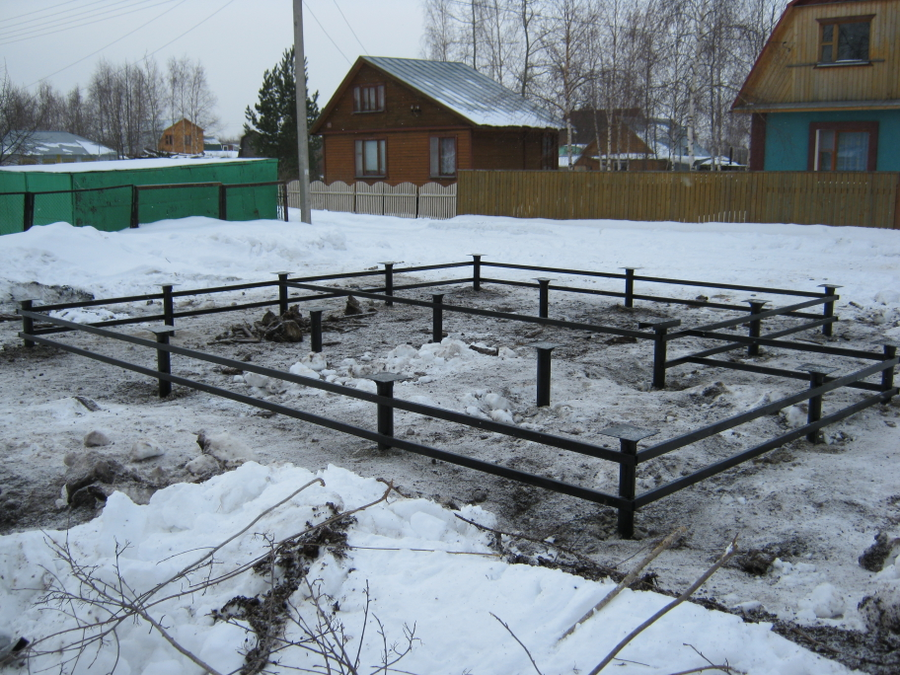

Свайно-винтовой фундамент под дом «Зимний монтаж»

Свайно-винтовой фундамент — это возможность монтажа в любое время года (включая зиму) и короткие сроки установки свай — в течение рабочего дня; однородная несущая конструкция фундамента, высокая сейсмическая устойчивость и возможность идеального распределения несущих нагрузок в соответствии с проектной документацией; экологическая безопасность и отсутствие нарушений целостности грунта при их установке. На фото ниже: зимний монтаж свайно-винтовых фундаментов с обвязкой из бруса 200×200 миллиметров.

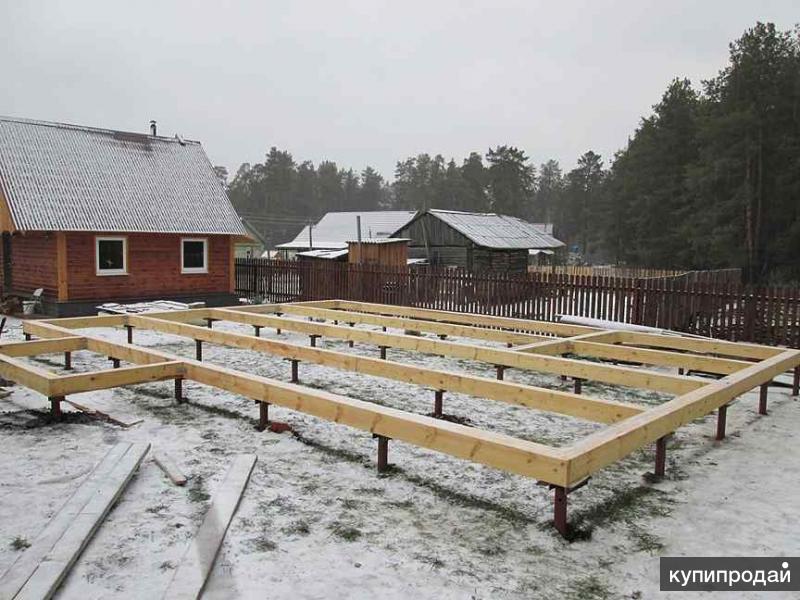

Зимний монтаж свайно-винтового фундамента + обвязка брусом 200×200 мм Зимний монтаж плюс обвязка брусом 200×200 мм Зимний монтаж винтовых свай + обвязка брусом 200×200 мм Зимний монтаж винтового фундамента под дом плюс обвязка брусом 200×200 мм

Забор на винтовых сваях фото

На сегодняшний день одним из самых лучших и удобных, получивших широкое распространение вариантом является строительство основ для различных заборов на основе фундамента из винтовых свай. Что и было заказано заказчиком на биотехнологическом заводе в ИП Шексна. Сотрудниками компании было завершено строительство свайно-винтового фундамента под забор из профлиста.

Винтовые сваи под забор Винтовые сваи под забор на биотехнологическом заводе в ИП Шексна Забор на винтовых сваях Забор из профлиста на винтовых сваях

Мостик через канаву на сваях

Завершена работа по строительству небольшого мостика через канаву на винтовых сваях, решение, наверное, не самое дешевое, зато не надо каждый год переделывать! Немного подробнее: мостик над канавой, до глины 1,5 метра торфа, поэтому сваи самый оптимальный и надежный вариант. После монтажа мостика на дачный участок, можно заходить с комфортом не боясь упасть в канаву.

Мостик через канаву на винтовых сваях Фото мостика над канавой Непосредственно сам монтаж мостика на сваях Винтовые сваи — быстро, надежно и безопасно

Применение винтовых свай

Винтовые сваи на любой вкус: под дом, под пристройку, под перекрытие, укрепление грунта, с обвязкой брусом, швеллером, уголком. Спектр применения винтовых свай очень широк, с их помощью можно решать совершенно различные задачи, что видно из нижеприведенных фото. Все работы по монтажу свай и фундаментов на винтовых сваях на данных фотографиях выполнены строительной компанией «Фазенда 35».

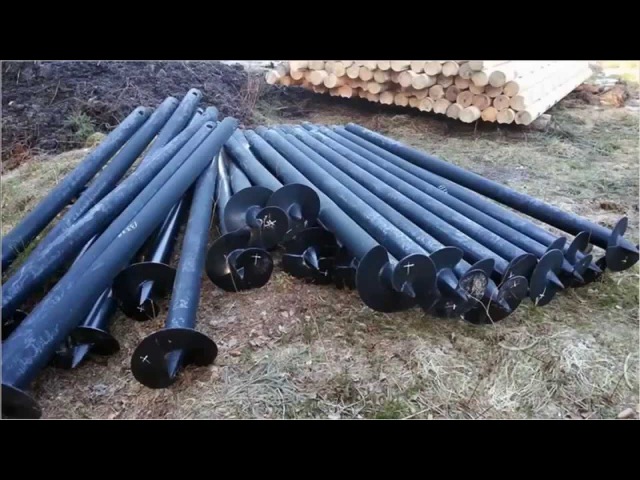

Фото винтовой сваи компании «Фазенда 35»

Идеальным решением для малоэтажных зданий на сложных грунтах является использование винтовых свай, которые на сегодняшний день являются оптимальным вариантом для фундаментов на глинистых, песчаных, торфяных, обводненных и заболоченных грунтах Вологодской области.

Фото винтовой сваи Винтовые сваи применяемые компанией «Фазенда 35» Вид винтовой сваи Для тех кто не знает — вот так выглядит винтовая свая!

© ООО «Фазенда 35», 2008-2021
Строительная компания г. Череповец, Вологодская область, 35 регион.

Представленная на сайте компании ООО «Фазенда 35» информация (http://fazenda35.ru), касающаяся технических характеристик, цены на товары и услуги, носит чисто информационный характер — не публичная оферта, определяемая положениями Статьи 437 (2) Гражданского кодекса РФ.

Загрузка. Ждем…

Винтовые сваи: фото процесса | АнПарс

Фото как установить винтовые сваи выложены на всех строительных сайтах, занимающихся фундаментом. Насколько они полезны и что есть на фотографиях, чего нельзя увидеть на видео, расскажут мастера в процессе. Для изучения технологии новички могут обратиться к картинкам, которые служат наглядными примерами, иллюстрациями к текстам-инструкциям, помогают ориентироваться в установке. Работа по фотографиям помогает освоить технологию, получить первый опыт монтажа фундамента на опорах.

Винтовые сваи: фото монтажа

Картинки с пошаговой инструкцией несут полезную информацию. Одна из самых информативных категорий таких изображений — чертежи и подробные инструкции. По фото о винтовых сваях можно узнать много интересного о технологии с указанием последовательности действий, о популярных ошибках при установке винтовых свай. Монтаж лучше посмотреть на видео с комментариями. Ролики отражают реальный процесс установки.

Особенности технологии

Фундамент такого типа выгодно отличается от монолитного ленточного. Работа не лишена трудностей, но проходит менее энергозатратно и быстрее. При установке винтовых опор не надо выравнивать участок на склоне. Для этого выбирают несколько десятков свай длиннее, за счет разной высоты компенсируют перепады.

 Выделяют другие достоинства винтовых свай:

1. Они не требуют проведения земляных работ. Более того, они запрещены. Перед установкой опор не нужно тревожить грунт, чтобы они не потеряли стабильность.
2. Фундамент такого вида менее затратен. Экономичность обусловлена невысокой стоимостью металлических конструкций. При установке не нужны техника и много инструментов.
3. Свайный фундамент долговечен и рассчитан 100 лет.
4. При необходимости опоры демонтируют и устанавливают в новом месте.
5. Элементы свайного фундамента могут быть заменены новыми.

Металлические опоры выбирают для строительства на участках со сложным рельефом. Ранее при возведении построек на болотистых почвах ставили забивные сваи. Такой фундамент был прочным, но обходился очень дорого, и строительство не оправдывало себя. Сегодня их заменили стальными винтовыми, выдерживающими разные несущие нагрузки.

Винтовые сваи: фото и чертежи

При установке стандартного каркасного дома для одной семьи у мастеров не бывает проблем с примерными чертежами и фото фундаментов. Для наглядности процесса берут картинку из интернета и адаптируют под задачу.

Важная часть монтажа фундамента – расчет несущей способности. Поскольку на фото параметры не соответствуют внешним нагрузкам стен, в готовые чертежи вносят изменения. Схемы расположения составляют по проекту с учетом особенности грунта на участке, где планируется возводить дом. По фото проще выбрать столы с винтовой резьбой по виду и параметрам.

Особенности монтажа

Технология разрешает устанавливать их в любое время года. Рабочим не приходиться следить за температурой раствора и ждать, пока бетон окончательно схватится. Нужно ввинтить металлические опоры на глубину ниже уровня промерзания грунта, залить внутрь трубы раствор для придания устойчивости и защиты от коррозии. Установку винтового фундамента выполняют за пару дней. В редких случаях на работу уходит три дня. При этом владелец участка не переплачивает за скорость укладки фундамента и экономит на оплате рабочих и спецтехнике. Сразу после установки свайного основания можно ставить дом. Винтовые сваи не дают усадку.

Рекомендуем посетить другие разделы сайта:

Вернуться на главную страницу.

Дома на винтовых сваях — фото удачных вариантов

Под впечатлением современных технологий строительства можно сделать вывод, что фундаменты строений, которые крепятся на винтовых сваях, являются лучшим выбором для любого жильца. Это действительно так, ведь дома с надежной основой всегда были залогом того, что строение простоит долгие годы, без единого намека на трещины в стенах. Также стоит отметить тот факт, что строить такой дом очень дешево, а рабочие справятся с заданием очень быстро.

Технология возведения свайных фундаментов

Чтобы начать строительство дома, фундамент которого будет крепиться на винтовых сваях, нужно тщательно поработать с грунтом на отведенном для строительства дома участке, заменив его на песок или щебень. Это обеспечит достаточно сухое подпольное пространство, которое предотвратит преждевременное гниение самой конструкции.

Далее следует заняться изготовлением самого фундамента, измерить площадь участка, чтобы грамотно распределить нагрузку на основание строения. Проводя такие измерения, стоит учесть природные особенности грунта. Дома на винтовых сваях, фото которых размещены на нашем сайте, помогут вам лучше разобраться со всеми аспектами.
Если грунт под основанием дома будет слишком мягким, то сооружение может сильно просесть, что очень негативно скажется на целостности дома.

После тщательной подготовки грунта следует изготовить ограждающий, а также и тепловой контур для того, чтобы полностью исключить попадание в подпольное пространство разных предметов.

Таким образом, ограждающий и тепловой контур сможет предотвратить промерзание фундамента. Не стоит забывать также об изготовлении отмостки и дренажной системы, которые будут располагаться вокруг всего фундамента. Это существенно уменьшит пучение грунта от негативного воздействия морозов. Также стоит помнить, что возводя свайно винтовой фундамент, отделка цоколя является неотъемлемым процессом. За счет дренажной системы можно продлить срок службы балок и нижних венцов.

Чем выгодно строить дом на винтовых сваях?

В большинстве случаев, в процессе строительства недорогих сооружений, фундаменты которых крепятся на винтовых сваях, устройство основания сооружения происходит за счет вкручивания небольшого количества свай в твердый грунт. Таким образом, решается самая основная задача из всех существующих – установка свай на предварительно подготовленную конструкцию.

Чтобы хорошо сэкономить на материале, можно сделать провисшую нижнюю обвязку фундамента. Также такой тип фундамента очень легко защитить от негативного влияния грызунов и насекомых. Чтобы увидеть саму конструкцию фундамента, предлагаем вам посмотреть дома на винтовых сваях, фото вы найдете на нашем сайте.

Поэтому современные жильцы загородных домов предпочитают строить свои дома именно на свайных фундаментах.

Особенно, если строится бюджетное сооружение, подъем дома на винтовые сваи будет единственным разумным выбором, который оправдается как с экономической стороны, так и с точки зрения архитектурных предпочтений.

Особой популярностью пользуются дома со свайными креплениями на торфяных грунтах. Именно на таком типе грунта легче всего монтировать всю конструкцию, что существенно упростит задачу. Чтобы не ошибиться при возведении фундамента, лучше всего посмотреть все дома на винтовых сваях, фото которых удачно сделали профессиональные строители.

Выбор именно такого типа фундамента объясняется также и финансовыми возможностями современных жильцов. Бетонная конструкция, которая будет служить основанием крепкого дома, может быть не всегда уместна в силу архитектурных особенностей самого строения.

Но свайный фундамент является наиболее универсальным, поэтому лучше всего начать возводить именно такой тип основания дома. Хозяину дома будет намного легче сэкономить на таком типе фундамента, нежели возводить конструкцию из бетона.

Свайный фундамент отличается своей долговечностью, а также другими отменными эксплуатационными характеристиками. Поэтому дома на винтовых сваях, фото которых подтверждают надежность их конструкции, будут служить очень много лет.

Срок службы свайного фундамента

В том случае, если хозяин дома отдает предпочтение сваям с цинковым покрытием, которые имеют от 80 микрон внутри, то такая конструкция сможет прослужить более 130 лет. Профессионалы дают гарантию на такую продукцию сроком в 20 лет. Благодаря цинковому покрытию, свайные фундаменты можно возводить даже в самой агрессивной природной среде.

Антикоррозийное покрытие, которое нанесено на сваи, будет служить больше 60 лет, что обеспечит надежную защиту самого фундамента.

Как правило, двухметровая свая, резьба которой больше 650 миллиметров, может выдержать нагрузку до трех тонн. Если же резьба достигаем 1050 миллиметров, то в таком случае конструкция будет выдерживать до 6 тонн. Таким образом, можно смело заявить, что свайный фундамент является самым эффективным при возведении дома.

Фундамент на винтовых сваях фото



Фундамент на винтовых сваях это конструкция основой которой  является свайное поле с использованием винтовых свай.

Мы выполняем работы по монтажу фундаментов на винтовых сваях разной степени сложности. Производим и продаем винтовые сваи разного диаметра и длины.



Фундаменты на винтовых сваях могут быть разного размера. Иметь разное количество свай и разные расстояния между сваями. При монтаже свайно-винтового фундамента могут использоваться винтовые сваи разного диаметра и толщины стенки ствола. В качестве обвязки для придания жесткости конструкции фундамента используют профильные трубы, швеллер, двутавр.

Преимущество винтовых свай заключается в том, что возможность монтажа данного вида фундаментов на их основе применима практически на всех грунтах и в любое время года.

Фундамент на винтовых сваях сейчас наиболее востребованный тип основания под строения различного назначения. Быстрота установки свай и всех монтажных работ занимает незначительное время всего от одного до трех, пяти дней в зависимости от размера, сложности, грунта и ландшафта участка. На основе винтовых свай можно возводить не только дома из деревянных материалов но так же из комбинированных с использованием искусственных каменных материалов (кирпич, газо-бетон). При устройстве фундаментов на винтовых сваях  в качестве усиления используют швеллер, профильную трубу, стальной уголок, в отдельных случаях бетон. Исходя из требований к конкретному строению при устройстве фундаментов используют те или иные материалы.

Наиболее качественный и правильный способ установки винтовых свай — это механизированный способ. Винтовые сваи закручиваемые свайными установками входят в грунт правильно, равномерно, без нарушений технологических требований и нарушения плотности слоев, что обеспечивает надежность и долговечность фундамента. В отдельных случаях винтовые сваи устанавливаются ручным способом.

В большинстве работ по установки винтовых свай мы используем технику —

свайная установка

специальные свайные буровые установки на гусеничной и колесной базах. В зависимости от характера местности, рельефа, грунта, удаленности от границы города используем различные установки. Стоимость фундаментов может различаться  в зависимости от сложности конструктивных особенностей и применяемых материалов, других факторов не смотря на одинаковое количество используемых материалов. На стоимость конструкции на винтовых сваях может влиять расстояние ( удаленность участка от границы города ), наличие доступа к электроснабжению, доступность к воде, заболоченность участка, естественные преграды препятствующие производству работ.

Установка на колесной базе

Фотографии винтовых свай установленных под фундаменты расположенные ниже показывают уровень работ проводимых нами. Примеры на фото показывают уровень сложности работ и материалов используемых нами при устройстве фундаментов и других конструкций. При заказе устройства фундамента на винтовых сваях эти фото помогут определить и выбрать конкретный вид конструкции для себя.





ФОТО НЕКОТОРЫХ НАШИХ РАБОТ ПО УСТАНОВКИ ВИНТОВЫХ СВАЙ И УСТРОЙСТВА ФУНДАМЕНТОВ НА ВИНТОВЫХ СВАЯХ РАЗЛИЧНОГО РАЗМЕРА И СЛОЖНОСТИ, ПОД ЛЮБЫЕ ЦЕЛИ ИСПОЛЬЗОВАНИЯ

ВЫСОКОЕ КАЧЕСТВО И ПРОФЕССИОНАЛИЗМ ПРИ МОНТАЖЕ БОЛЬШИХ ФУНДАМЕНТОВ С УСТАНОВКОЙ БОЛЬШОГО КОЛИЧЕСТВА ВИНТОВЫХ СВАЙ, С ОБВЯЗКОЙ — УСИЛЕНИЕМ МЕТАЛЛОМ, С ПРИМЕНЕНИЕМ СПЕЦИАЛИЗИРОВАННОЙ ТЕХНИКИ.

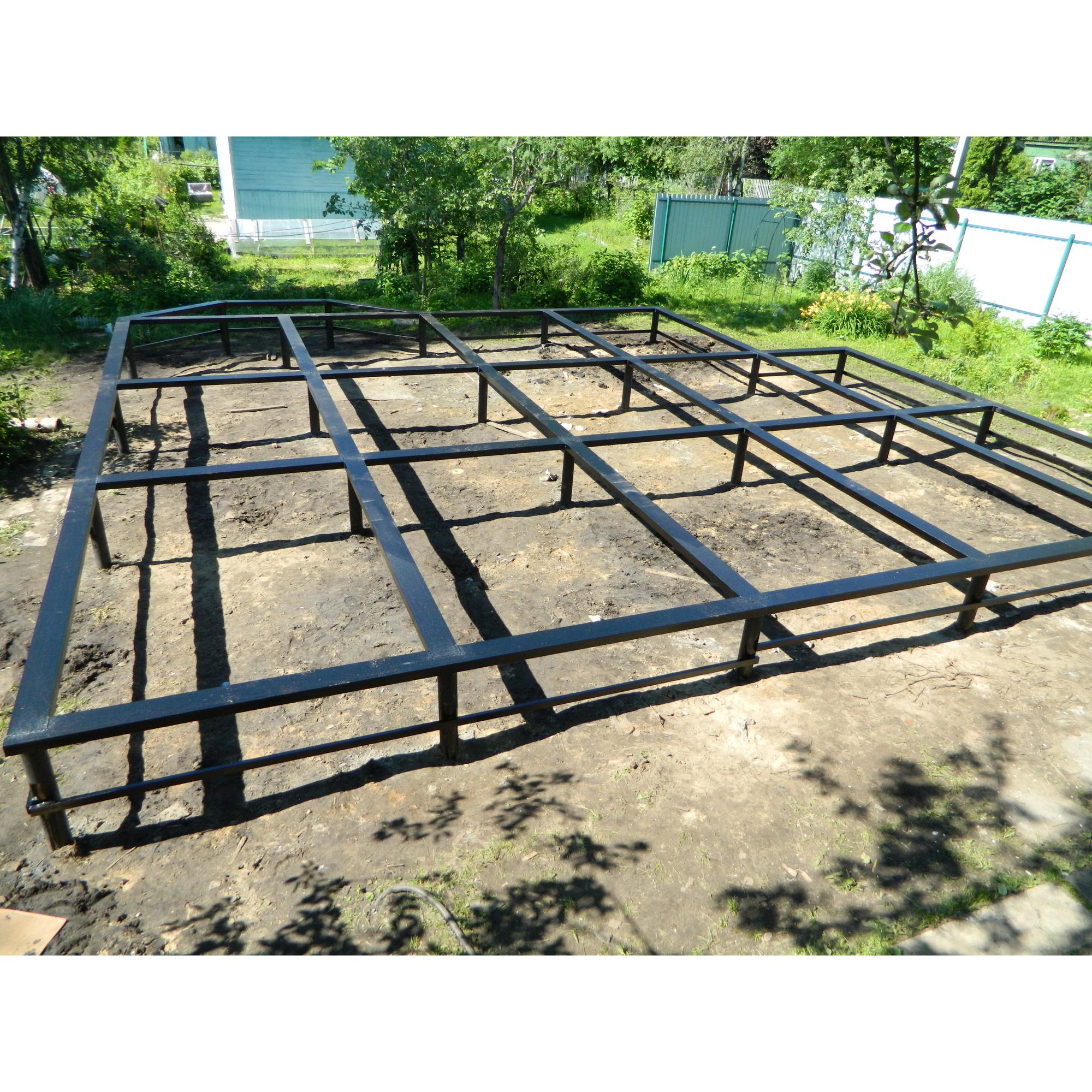

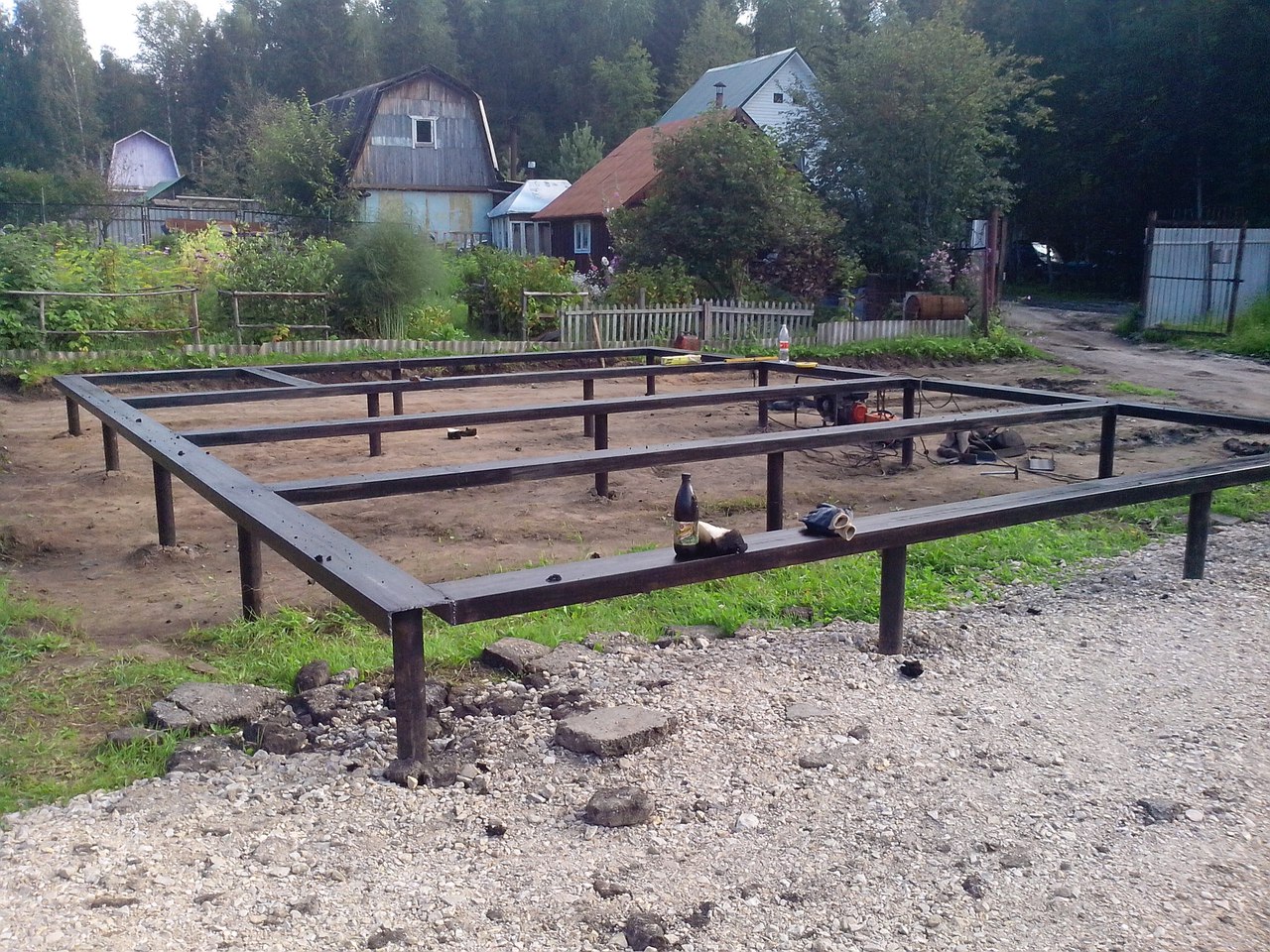

 Фундамент на винтовых сваях с использованием швеллера

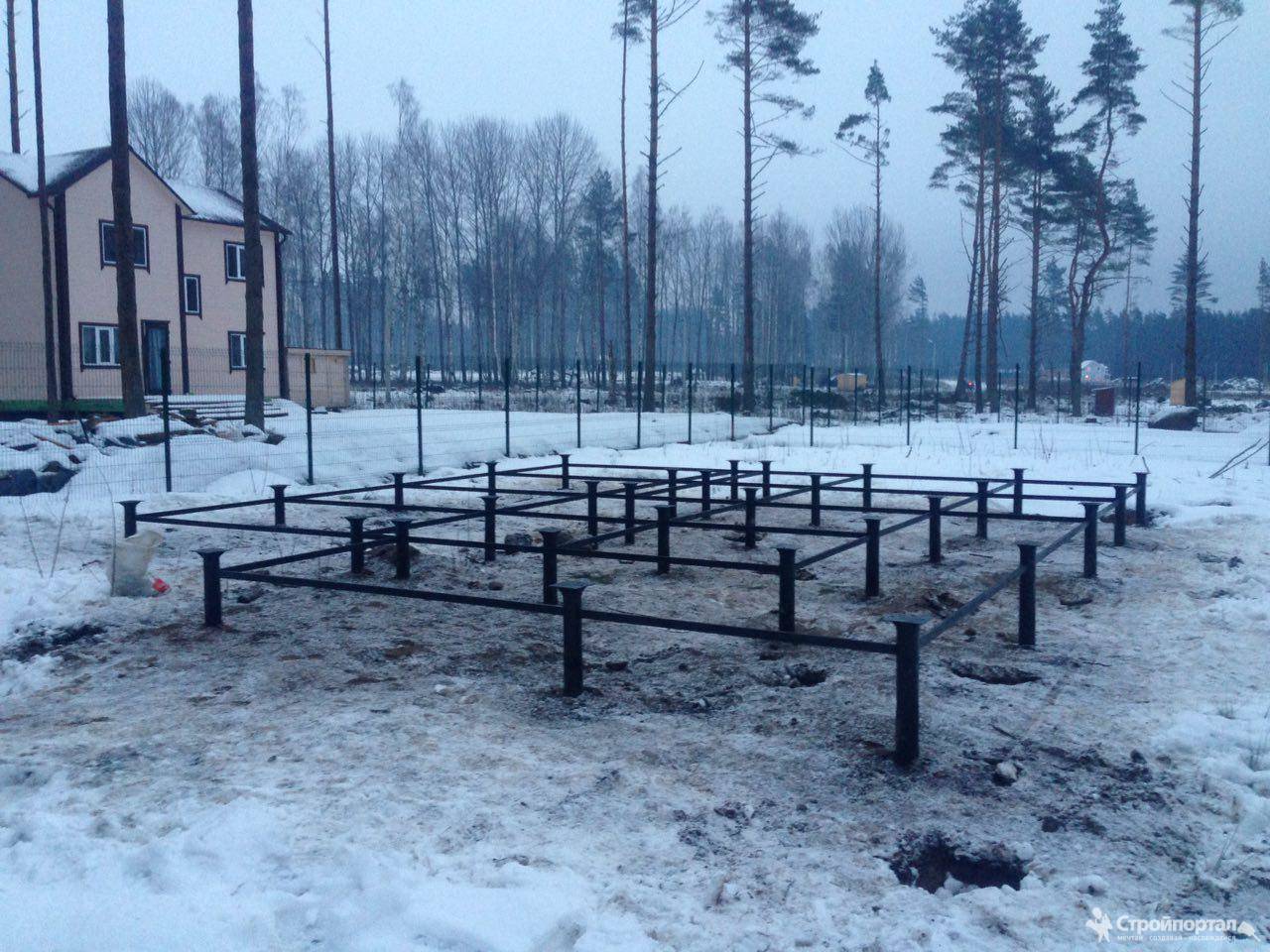

     Работы по монтажу винтовых свай зимой

Устройство забора из винтовых свай зимой

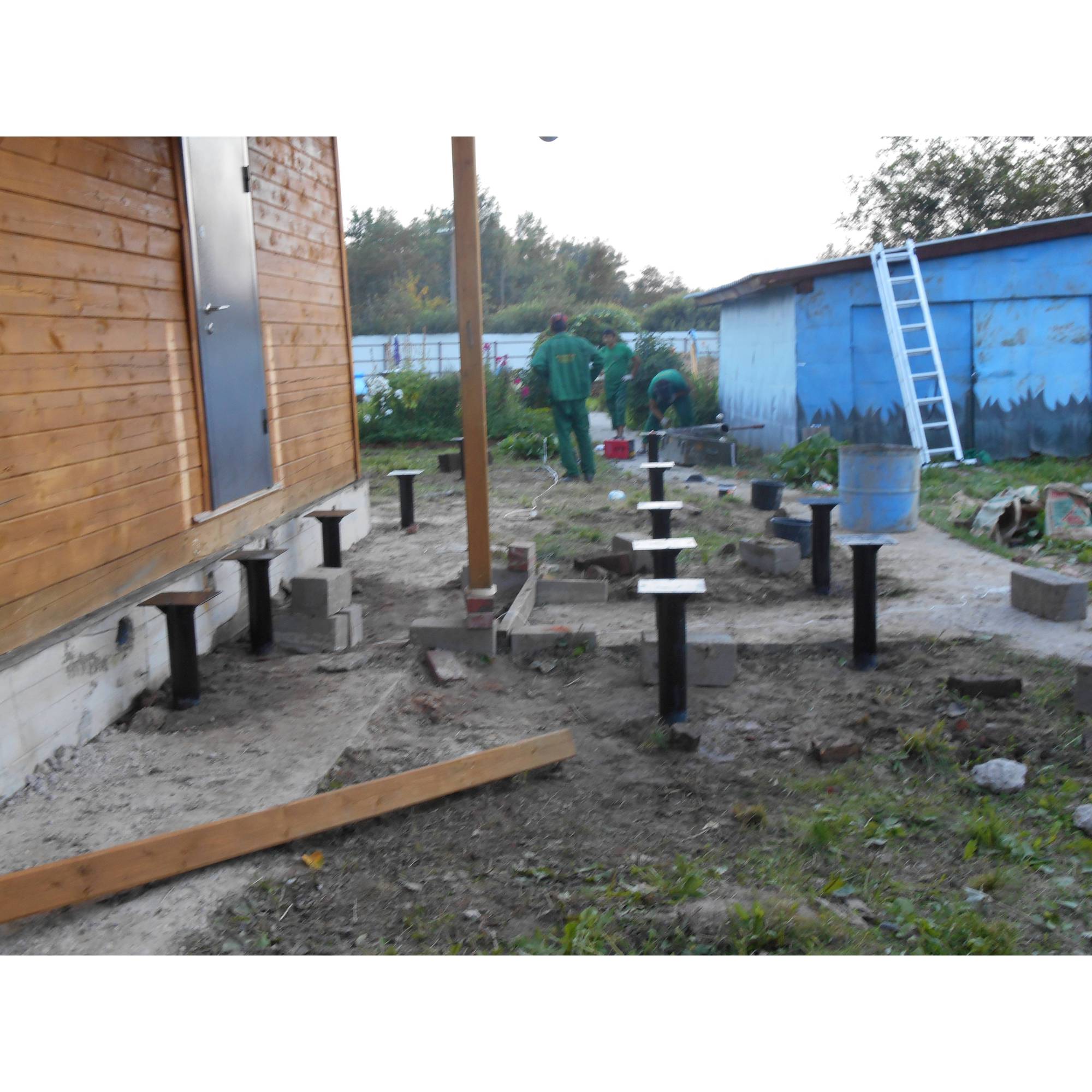

Пристройки к зданиям на винтовых сваях

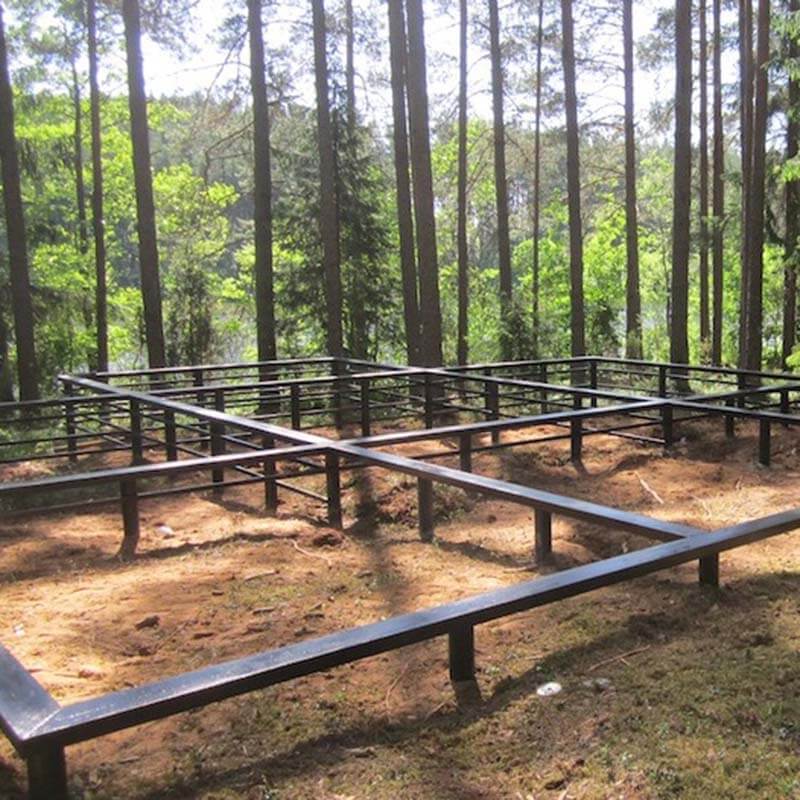

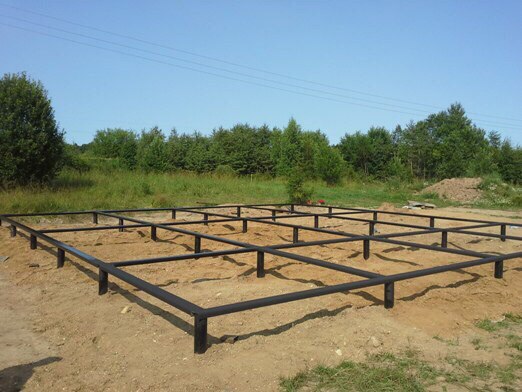

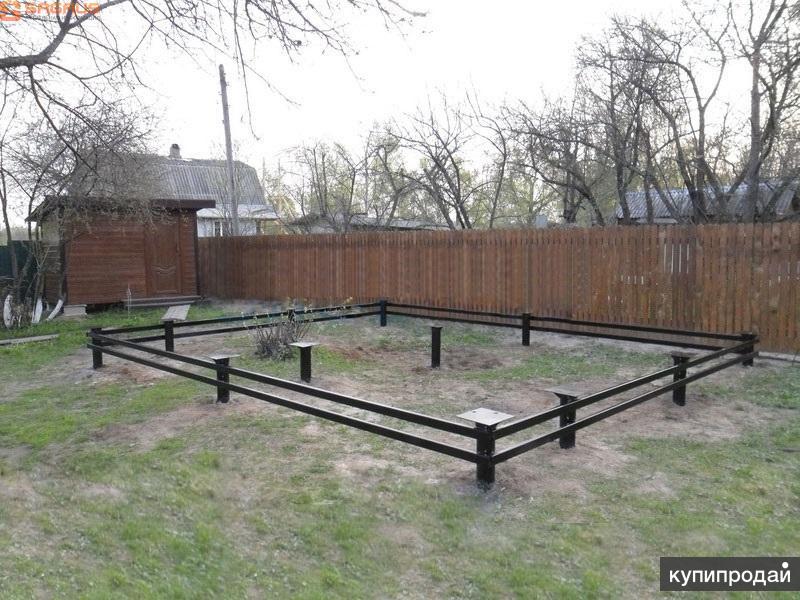

Винтовые сваи с обвязкой профилированной трубой, уголком

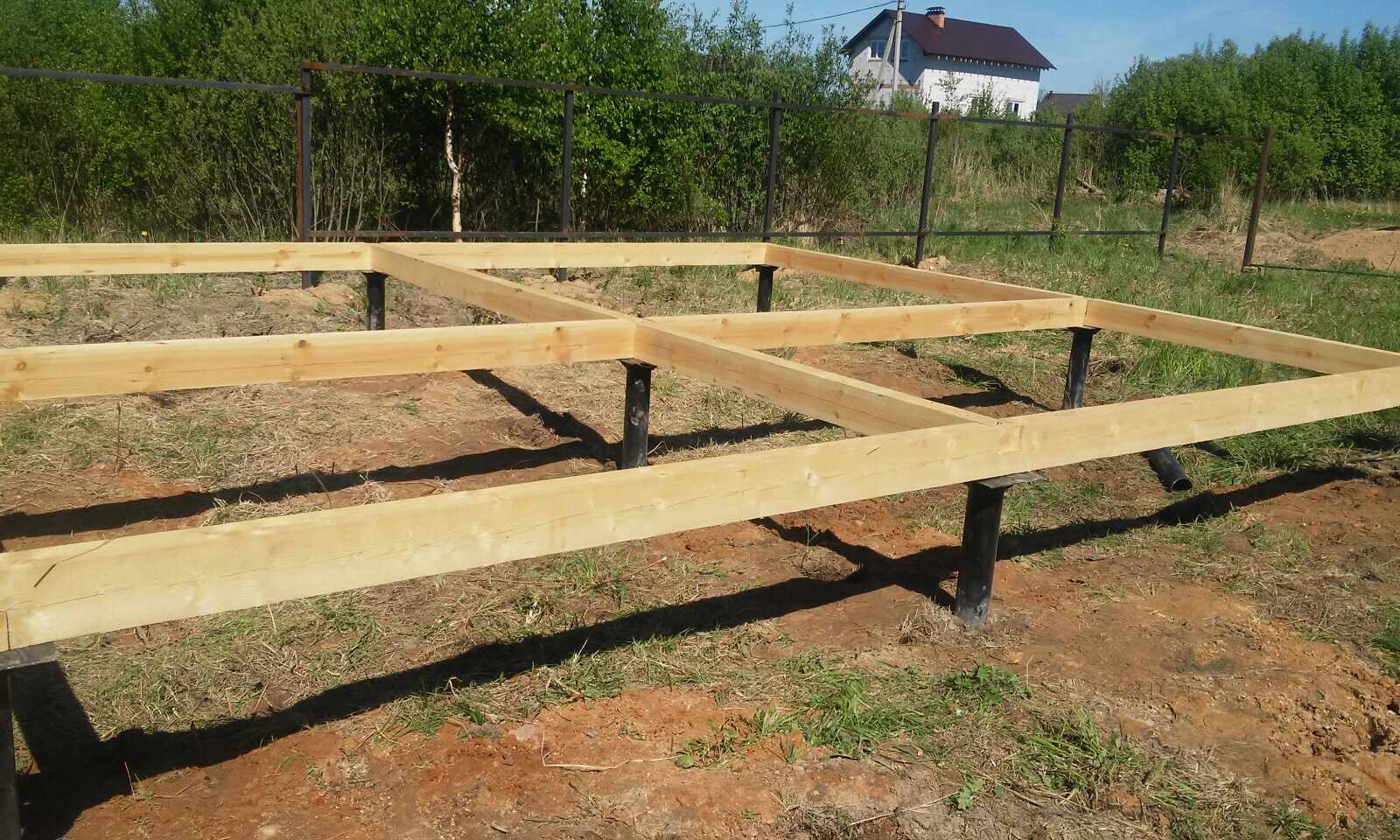

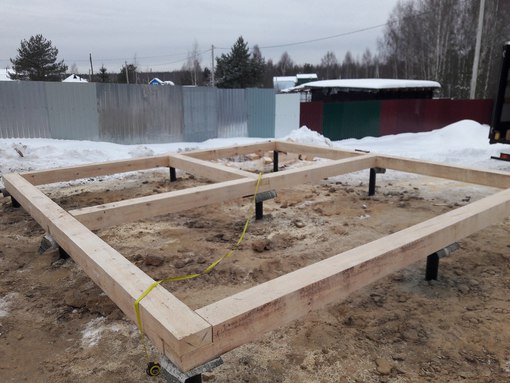

Винтовые сваи с обвязкой деревянным брусом



Фундаменты на винтовых сваях без обвязки металлом



фундамент винтовой под гараж

   Монтаж заборов на основе винтовых свай







Свайно-Винтовой Фундамент по Низким Ценам в СПб, Фундаменты на Винтовых Сваях

Свайно-винтовой фундамент «под ключ» в Санкт-Петербурге и Ленобласти

Как мы монтируем сваи?

Механический способ с помощью техники

Один из самых надежных способов монтажа винтовых свай. В своей работе мы применяем ямобуры АИЧИ и Тадано. Подробнее о них вы можете почитать на странице об аренде ямобура.

Вручную, с помощью специального оборудования

Недорогой, но в то же время качественный способ монтажа свай. Благодаря компетентности и опыту работы нашей бригады, работа будет выполнена в кратчайшие сроки.

Особенности наших свайно-винтовых фундаментов

Высокая скорость монтажа свайного фундамента (всего один день) и его приемлемая цена, по сравнению с тем же ленточным фундаментом, безусловно делают его одним из самых востребованных на настоящий момент. И чем более сложный рельеф у участка для строительства, тем более выраженными становятся преимущества винтовых свай.

Металл, который мы используем для изготовления свай предварительно обрабатывается, что повышает его защитные и антикоррозийные способности.

Важным плюсом свайных фундаментов является то, что при желании, его вполне возможно нарастить, если возникнет необходимость в сооружении какой-либо дополнительной конструкции к дому.

Срок службы не менее 100 лет. Но необходимо в течение всего срока эксплуатации проводить небольшие ревизии на предмет коррозии отдельно взятой сваи у поверхности грунта, тем более, что такая проверка не представляет сложности.

Для получения более подробной информации по расчету стоимости и монтажу, вы можете связаться с нами по специальным номеру: +7 (812) 408-25-00

Так же Вы можете оставить заявку через сайт и наши менеджеры свяжутся с Вами в максимально ближайшее время!

Как строят винтовой фундамент

5 / 5 ( 286 голосов )

Как сделать свайно-винтовой фундамент и что он из себя представляет?

Если вам удалось купить замечательный участок по удивительно низкой цене, не спешите радоваться, — вполне возможно, на приобретенном участке грунтовые воды подходят близко к поверхности или же вам достался пучинистый грунт. Эти факторы могут привести к тому, что на строительство фундамента уйдет намного больше денег, чем предполагалось. Вдобавок, нужно еще правильно выбрать тип фундамента, чтобы весной не произошла неравномерная осадка дома.

Что представляет собой свайно-винтовой фундамент

Наилучший вариант в подобных случаях — фундамент на винтовых сваях, подходящий для любого рельефа местности и для любых «проблемных» грунтов.

Свайно винтовой фундамент успешно применяется в строительстве с 1850 года, когда в США был построен первый маяк на сваях. Тот факт, что маяк стоит и по сей день, подтверждает высокую прочность винтового фундамента и объясняет, почему эта технология приобрела такую популярность во всем мире за сравнительно короткое время.

Монтаж фундамента на винтовых сваях возможен на любой местности

Особенность винтовой сваи в том, что эта труба из стали имеет заостренный наконечник с резьбой и лопасти или комбинированную резьбу для завинчивания в землю. Самыми дорогими являются винтовые сваи, снабженные лопастями, зато и грунт они уплотняют лучше за счет своей конструкции. Определенного стандарта для винтовых свай нет. Они бывают цельные и пустотелые, различного диаметра и длины, со шляпкой в верхней части трубы прямоугольной, круглой или U-образной формы.

Видео про фундамент на винтовых сваях

Монтаж фундамента на винтовых сваях возможен на любой местности: на неровных или затопляемых участках, на склонах, на торфяных грунтах, на ухоженных газонах без риска нанести вред газону, рядом с большими деревьями. Таким образом, никаких предварительных работ по расчистке участка и его выравниванию проводить не приходится, и нет необходимости нарушать природный рельеф.

Преимущества винтового фундамента:

• не возникает потребности в земляных работах;
• не нужно предусматривать подъездные пути для техники;
• монтаж может проводиться и зимой;
• для строительства фундамента достаточно трех человек;
• все работы по устройству фундамента занимают от одного до трех дней;
• к дому, возведенному на сваях, всегда можно с легкостью пристроить новое сооружение.

Все работы по устройству фундамента занимают от одного до трех дней

Сваи можно закручивать в землю, как с помощью специальной техники, так и вручную – столбы сами проделывают себе путь в почве до заданной глубины. При необходимости винтовой фундамент можно быстро демонтировать (если не заполнять пустотелые столбы бетоном) и перенести в другое место. Благодаря перечисленным преимуществам фундамент на винтовых сваях отзывы неизменно заслуживает самые лучшие и успешно используется в промышленном и в частном строительстве.

Как справиться с винтовым фундаментом своими силами

Винтовые сваи под фундамент должны врезаться в твердые слои почвы, пролегающие ниже, чем промерзает грунт, в этом случае столбы не будут подвергаться силе пучения почвы. Чтобы правильно определить, на какой глубине находится устойчивый пласт грунта, лучше всего обратиться к специалисту. Кроме того, для верного расчета будущего фундамента вам потребуется учесть вес будущего строения, колебания грунтовых вод по сезонам, тип почвы, ветровую нагрузку и климатические особенности вашего региона. Все это выяснить самостоятельно не так уж просто.

Количество свай определяется в зависимости от габаритов строящегося здания. Столбы нужно будет равномерно распределить под основанием постройки с одинаковым шагом, не забывая про узлы внутренних стен и про углы. Длина наземной части обычно составляет около полуметра, видимую часть свай можно спрятать за фальшивым цоколем или оставить открытой.

Количество свай определяется в зависимости от габаритов строящегося здания

Строительство винтового фундамента производится так:

• на участок наносится разметка колышками точно в тех местах, где будут находиться сваи;
• сваи закручиваются с помощью специальной штанги вручную, при этом с помощью уровня проверяется их ровное положение;
• установленные сваи выравниваются под один уровень лазерным нивелиром, самые длинные столбы подрезаются болгаркой;
• в полость труб заливается бетон с целью защиты внутренних поверхностей свай от коррозии;
• снаружи наземные части столбов рекомендуется покрыть антикоррозийным составом;
• к опорам приваривается металлический каркас и окрашивается в два слоя защитной краской.

Видео про винтовой фундамент

Утепление фундамента на винтовых сваях не требуется, поскольку этот тип фундамента относится к проветриваемым. Высокие опоры защищают дом от холода, который исходит от земли. Можно утеплить ростверк, но имейте в виду, что неправильная теплоизоляция приведет к появлению сырости, что негативно отразится на всем сооружении. Чтобы сделать дом теплее, лучше уделите внимание утеплению пола, а не винтового фундамента.

Если вам встретятся про свайно винтовой фундамент отзывы не слишком позитивные, это означает, что при строительстве фундамента были допущены какие-либо ошибки (ямы под столбы выкапывались, положение сваи не контролировалось при закручивании, трубы не были защищены от коррозии и т.д.). Но даже если из-за неправильного монтажа постройка немного просела, всегда можно осуществить ремонт фундамента винтовыми сваями, заменив просевшие столбы новыми. Возможность быстрого ремонта — это еще одно замечательное преимущество винтового фундамента.

Оцените статью:

[Голосов: Среднее: ]

Фундаментный винт для светового дома — цифровой файл с оригинальной фотографии

Библиотека Конгресса не владеет правами на материалы в своих коллекциях. Следовательно, он не лицензирует и не взимает плату за разрешение на использование таких материалов и не может предоставить или отказать в разрешении на публикацию или иное распространение материала.

В конечном счете, исследователь обязан оценить авторские права или другие ограничения на использование и получить разрешение от третьих лиц, когда это необходимо, перед публикацией или иным распространением материалов, найденных в фондах Библиотеки.

Для получения информации о воспроизведении, публикации и цитировании материалов из этой коллекции, а также о доступе к оригинальным элементам см . : Стереографы — Информация о правах и ограничениях

• Консультации по правам : Нет известных ограничений на публикацию.
• Номер репродукции : LC-DIG-ppmsca-09081 (цифровой файл с исходной фотографии)
• Телефонный номер : ЛОТ 13468 г.17 [P&P]
• Консультации по доступу : —

Получение копий

Если изображение отображается, вы можете скачать его самостоятельно. (Некоторые изображения отображаются только в виде эскизов за пределами Библиотеке Конгресса США из-за соображений прав человека, но у вас есть доступ к изображениям большего размера на сайт. )

Кроме того, вы можете приобрести копии различных типов через Услуги копирования Библиотеки Конгресса.

1. Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность. Если вышеприведенное поле «Номер воспроизведения» включает номер воспроизведения, который начинается с LC-DIG …, то есть цифровое изображение, сделанное прямо с оригинала и имеет достаточное разрешение для большинства публикационных целей.
2. Если есть информация, указанная в поле «Номер репродукции» выше: Вы можете использовать номер репродукции, чтобы купить копию в Duplication Services. Это будет составлен из источника, указанного в скобках после номера.

   Если указаны только черно-белые («черно-белые») источники, и вы хотите, чтобы копия показывала цвет или оттенок (если они есть на оригинале), вы обычно можете приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, и включив каталог запись («Об этом элементе») с вашим запросом.

3. Если в поле «Номер репродукции» выше нет информации: Как правило, вы можете приобрести качественную копию через Службу тиражирования. Укажите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.

Доступ к оригиналам

Выполните следующие действия, чтобы определить, нужно ли вам заполнять квитанцию ​​о звонках в Распечатках. и Читальный зал фотографий для просмотра оригинала (ов). В некоторых случаях суррогат (замещающее изображение) доступны, часто в виде цифрового изображения, копии или микрофильма.

1. Товар оцифрован? (Слева будет отображаться уменьшенное (маленькое) изображение.)

   • Да, товар оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть смотреть в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленькие) изображения, когда вы находитесь за пределами библиотеки Конгресс, потому что права на товар ограничены или права на него не оценивались. ограничения.
     В целях сохранения мы обычно не обслуживаем оригинальные товары, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал слишком хрупкий, чтобы его можно было использовать. Например, стекло и пленочные фотографические негативы особенно подвержены повреждению. Их также легче увидеть в Интернете, где они представлены в виде положительных изображений. )
   • Нет, товар не оцифрован. Перейдите к # 2.

2. Указывают ли указанные выше поля Консультативного совета по доступу или Номер вызова, что существует нецифровой суррогат, типа микрофильмов или копий?

   • Да, существует еще один суррогат. Справочный персонал может направить вас к этому суррогат.
   • Нет, другого суррогата не существует. Перейдите к # 3.
3. Если вы не видите миниатюрное изображение или ссылку на другого суррогата, заполните бланк звонка. Читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют записи на более позднее в тот же день или в будущем. Справочный персонал может посоветуют вам как заполнить квитанцию ​​о звонках, так и когда товар может быть подан.

Чтобы связаться со справочным персоналом в Зале эстампов и фотографий, воспользуйтесь нашей Спросите библиотекаря или позвоните в читальный зал с 8:30 до 5:00 по телефону 202-707-6394 и нажмите 3.

Фундамент на винтовых сваях — как сделать | Своими руками

Фундамент на винтовых сваях во многих случаях является оптимальным решением для построек любого типа и различного грунта. Отзывы о нем самые положительные.

И чем сложнее для строительства ландшафтные и почвенные условия, тем выше эффективность использования свайной техники.

С момента изобретения в 1838 году винтовые сваи многократно модернизировались, но не нашли повсеместного применения.

Однако примерно 80 лет назад они приобрели практически современную конфигурацию и стали широко применяться сначала в военном, а затем и в гражданском строительстве. В нашей стране спрос на них стал стремительно расти после кризиса 2008 года, и теперь у строителей нет сомнений в преимуществах винтовых свайных фундаментов по сравнению с обычными бетонными конструкциями.

Проблема в том, что из-за кажущейся простоты процесса только совсем ленивый строитель сегодня не берет на себя возведение свайных фундаментов и изготовление сварных свай. К сожалению, такой подход не просто дискредитирует хорошую, но и не столь привычную для российского разработчика технологию. Любительские занятия очень часто приводят к поистине разрушительным последствиям. Поэтому мы решили подробно рассказать обо всех этапах установки винтового фундамента, обратив внимание потенциальных застройщиков на все возможные «подводные камни».

ПРЕИМУЩЕСТВА И ПЛЮСЫ ПИЛОСНОГО ВИНТОВОГО ФУНДАМЕНТА

1. Более низкая стоимость и почти на порядок меньшее время монтажа по сравнению с бетонным фундаментом. Н Проведение работ в любое время года, а также на заболоченных почвах и водоемах.
2. Возможность полного отказа от земляных работ или дорогостоящих изменений рельефа участка. И работать в плотном застройке и рядом с деревьями.
3. Готовность винтовых свай к восприятию полной расчетной нагрузки сразу после ввинчивания в грунт.
4. При необходимости (например, если техник не может подъехать к месту) все работы выполняются вручную.

ГЕОПРОИЗВЕДЕНИЯ И ПРОЕКТИРОВАНИЕ

Обращаясь в строительную компанию с просьбой о возведении фундамента, заказчик должен подготовить и передать проектировщикам всю необходимую информацию: адрес, описание и назначение объекта, его этажность, материал стен, размеры здания и т. Д. Еще лучше предоставить уже существующий проект дома.Но и этого строителям будет мало: чтобы правильно спроектировать фундамент, им понадобится информация о грунтах на строительной площадке.

Дело в том, что винтовая свая представляет собой металлическую конструкцию, погруженную в землю путем ввинчивания в сочетании с вдавливанием. Он состоит из трубчатого ствола (его диаметр 57,76,89,108 и 130 мм, толщина стенки от 3 до 8 мм), один конец которого имеет заостренный наконечник с винтовой лопастью (может иметь диаметр 150,250,300 мм). 350 мм, а иногда 500 и даже 850 мм и толщиной от 4 до 10 мм), а на втором — так называемый стержень с отверстием для соединения сваи с приспособлением для ее закручивания.

Благодаря винтовой лопасти свая легко вкручивается в землю, но не рыхлит ее. но благодаря большому шагу «нарезки» резы по спирали. Он легко проходит верхние «рыхлые» грунты, но, достигнув расположенного на глубине плотного слоя, оказывающего большое сопротивление, начинает «тормозить» и почти останавливается. В этом случае ствол сваи со всех сторон сдавливается верхними слоями земли, не позволяющими ему перемещаться по горизонтали, а лопасть приобретает функцию опорной площадки, передающей нагрузку на плотный слой почвы.

Поэтому строителям важно знать, на какой глубине залегает такой слой, чтобы рассчитать необходимую длину сваи. Они отправляются на место, где не только изучают и измеряют местность, но и выясняют геологические особенности почв.

Есть три способа решить проблему. Первый — это стандартная георазведка, в ходе которой проводится пробное бурение одной или нескольких скважин, отбирается образец грунта для исследования в лаборатории и последующего выдачи рекомендаций.Стоимость услуги от 30 тысяч рублей. (здесь верхний предел может многократно превышать нижний предел).

Второй способ — пробное завинчивание сваи. Обычно используется свая с диаметром ствола 89 мм и лопастью диаметром 250-300 мм, которую вкручивают в землю до тех пор, пока не будет достаточно ручного или механического усилия (что бывает реже, потому что посылать невыгодно. специальное оборудование для пробного бурения). Если длины выбранной сваи недостаточно, ствол наращивают трубчатой ​​муфтой.

Если есть сомнения, прикручиваем еще одну-две сваи. Плюс такой интеллект — его стоимость будет 6-10 тысяч рублей. Минус — нет гарантии, что плотный слой под ворсом имеет достаточную глубину и конструкция со временем не рухнет. Этого недостатка лишен третий способ, который был разработан компанией «SWF Group».

Разведка проводится с помощью специального комплекта «Скиф» (патент № 1338А7), состоящего из двух свай и устройства контроля крутящего момента — УККМ-89.Сначала в землю ввинчивается свая диаметром 89 мм до тех пор, пока сила ее закручивания не достигнет определенного значения, указанного прибором.

---

См. Также: Сам фундамент

---

Удаляется первая свая, а на ее место накручивается более тонкая — диаметром 57 мм. Он проникает в землю на гораздо большую глубину, что позволяет точнее судить о толщине несущего слоя. Бурение ведется минимум в двух точках разработки и стоит 3,5-6 тысяч рублей.

По результатам геологоразведочных работ выполняется эскизный проект свайного фундамента, в соответствии с которым разрабатывается техническая и проектная документация, необходимая для заключения подряда на строительство, стоимость работ и др., определен.

На основании инженерных расчетов, в которых нагрузки, создаваемые домом, и его конструктивные особенности соотносятся с несущей способностью и расположением свай, а также данными геологоразведочных работ на участке, отдельном свайном поле. разработана конструкция, в которой указывается расположение каждой винтовой опоры, ее марка и размеры (длина, диаметр ствола и лопастей и т. д.))

ПРОИЗВОДСТВО ВИНТОВЫХ СВАЙ

В промышленных масштабах винтовые сваи производятся двумя способами. Первый из них условно назовем сваркой. Сначала на одном конце трубки нарезаются лепестки особой формы, затем их скатывают и сваривают, образуя острый наконечник, к которому приваривается металлическое лезвие.

Во втором методе, обычно называемом литьем под давлением, стальной наконечник сваи вместе с лопастями изготавливается путем литья и приваривается к трубе.

Изделия с литым наконечником превосходят по прочности и надежности сваи со сварным швом (у них только один шов), но они тяжелее и стоят примерно на 20% дороже.

Винтовые сваи с приварными концами используются в основном в малоэтажном строительстве. А сегодня рынок, к сожалению, в огромных количествах предлагает такие поделки с некачественными сварными швами. Но вес здания на земле передается через лопасти, а это значит, что от качества приваривания лопасти к стволу зависит не только несущая способность сваи, но и надежность ее строительство фундамента.

Чтобы ворс прожил как можно дольше, на его поверхность наносят защитное покрытие. Ремесленники-одиночки предлагают самые разные варианты — от грунтовки до битумной мастики. Но серьезные производители красят сваи составами на эпоксидной основе, создают композитные покрытия, проводят порошковую окраску и даже горячее цинкование (как снаружи, так и внутри).

Конечно, такое покрытие намного дороже, но оно не снимется с ворса даже при завинчивании и защитит от коррозии на долгие годы.Поэтому специалисты советуют покупать продукцию исключительно крупных и известных производителей, способных не только качественно окрасить сваи, но и проконтролировать качество всех без исключения сварных соединений в собственной лаборатории.

КРИТЕРИИ ВЫБОРА

Количество свай, их диаметр, длина и толщина стенки трубы и лопасти определяются из условия максимальной прочности их конструкции и грунтов основания при допустимой расчетной нагрузке. Перечисленные размеры могут быть самыми разными, и для каждого объекта они подбираются индивидуально с учетом значений и направлений нагрузок, в том числе из-за технологии возведения здания (деревянное, кирпичное и т. Д.) . Готовых рецептов на все случаи нет и быть не может. Но для того, чтобы сориентировать читателя в море товаров, мы публикуем таблицу, которая представляет собой лишь краткую выдержку из правил использования и установки свай СП 50-102-2003 (длина изделий по каждой случай индивидуален и поэтому в таблице не показан).

Следует добавить, что фундаменты проектируются в виде одинарных свай (отдельно стоящих пилонов), лент (под стенами зданий) или кустов (например, под колоннами — при этом сваи вкручиваются в землю из одной точки. , но в разные стороны и под разными углами) или сплошное поле (под тяжелые свайные конструкции можно совмещать с монолитной плитой).

---

См. Также: Построение правильного фундамента — расчеты стен и перекрытий

---

КОНТРОЛЬ КАЧЕСТВА

После завершения проектирования сваи изготавливаются и доставляются на строительную площадку. На этом этапе работы заказчик вправе проверить их качество. Сначала посмотрите, много ли ржавчины на внутренней поверхности трубы, измерьте толщину ее стенки — она ​​должна быть одинаковой по всей окружности. Если ржавчина на внутренней поверхности трубы представляет собой толстый слой, а неравномерная толщина ее стенки превышает 0,5 мм, то, скорее всего, сваи сделаны из использованной трубы. Долго они не проживут.

Во-вторых, для сварных изделий измерьте толщину лопастей и визуально оцените, насколько хорошо они приварены к стволу сваи.Если лезвие тоньше 4 мм или сварной шов прерывистый, такие сваи утилизируйте.

В-третьих, попробуйте поцарапать груду металлическим предметом. Если вы сразу поцарапали покрытие до металла, значит, оно слабое и в процессе прикручивания будет практически полностью порвано.

ФУНДАМЕНТАЛЬНОЕ НАПРАВЛЕНИЕ НА ВИННЫХ СВАЯХ — УСТАНОВКА

Установка винтовых свай бывает ручным и механизированным — выбор метода зависит не только от размеров изделий, но и от ряда других параметров, в том числе экономических.

Ручной метод обычно используется в тех случаях, когда более рентабельно или сложно ввести технику на площадку. Перед ввинчиванием свай диаметром отвала от 250 мм, как правило, просверливают или просверливают яму глубиной не более 0, D м, что значительно облегчает работу. Для скручивания используются простые инструменты: длинная трубка-рычаг, которая вставляется в отверстие хвостовика, или стальной стержень (иногда лом), который помещается в это же отверстие, а затем вставляются достаточно длинные отрезки труб. на нем с двух сторон.При привинчивании рабочие должны внимательно (например, с помощью строительного уровня) следить за тем, чтобы свая входила в грунт строго вертикально.

Для машинного «бурения» используются специализированные установки с выдвижной стрелой, устанавливаемые на грузовые автомобили или тракторы. Таким способом можно скручивать сваи по длине, ограничиваясь разве что вылетом стрелы установки. Пожалуй, единственная трудность в этом заключается в том, чтобы добраться до вершины длинной сваи, вставить штифт в отверстие ее стержня и соединить его с вращающимся наконечником стрелы.

Скорость создания свайного поля механизированным способом, естественно, выше, чем вручную: например, машина может закрутить 20 свай длиной 2,5 м за 2 часа, а команда опытных монтажников вручную справится с этой задачей за 2 часа. один рабочий день. Однако высокая стоимость аренды оборудования часто заставляет отказаться от его использования при строительстве фундаментов для небольших домов.

Заказчик также имеет право принять участие в приемке готового свайного поля.В этом случае можно и нужно руководствоваться следующими критериями:

• отклонения положения сваи от плана не должны превышать ± 0,2 мм от диаметра ее ствола; отклонение оси сваи по вертикали — не более ± 2% от ее длины;
• отклонений по горизонтали ± 10 мм в конструкциях с ростверком и ± 50 мм в конструкциях без него (сваи снабжены только оголовьем).

РЕЗКА СВАИ

В рекламе некоторых фирм можно встретить фразу «Точная вертикальная завинчивание свай по уровню», которая по замыслу нерадивых авторов призвана продемонстрировать мастерство бригады, работающей на объекте. Специалисты советуют: увидев подобную формулировку, обратитесь в другую компанию. А если на вашем участке сваи скручены в один уровень — бейте тревогу и прекращайте работы: некоторые элементы конструкции не дошли до сплошного слоя и впоследствии могут выйти из строя. Дело в том, что слой твердого грунта, в котором должны «увязнуть» сваи, не идеально ровный. Следовательно, дошедшие до него лопасти свай также не могут находиться на одинаковой глубине. Следовательно, концы хвостов правильно скрученных свай будут расположены на разной высоте, и их придется обрезать до одного уровня.

Однако аналогичные работы придется проделать и по другой причине — в стержне сваи имеется сквозное отверстие диаметром 35-50 мм. Он не только значительно ослабляет конструкцию, но и при завинчивании часто перекручиваются его края (а стержень закручивается). Кроме того, через отверстие внутри сваи даже через залитый в нее бетон может проникнуть влага, что провоцирует коррозию. Поэтому, если рабочие отказались разрезать стойки на уровне ниже отверстия, также остановите работу и примите соответствующие меры.

ЗАПОЛНЕНИЕ БЕТОНОМ

После распила винтовых свай их стволы заливают бетоном. Эта операция необходима для того, чтобы предотвратить попадание в них воды и воздуха, а значит, предотвратить образование коррозии и продлить срок службы каждой отдельной сваи и фундамента в целом. Для заливки обычно используют пескобетон марки не ниже М300, разбавленный водой до состояния жидкой кашицы — иначе не дойдет до вершины сваи.Бетон внутри ствола можно утрамбовать длинной арматурой.

МОЛЕКУЛЯРНОЕ УСТРОЙСТВО

Ростверк — конструктивный элемент, служащий для равномерного распределения нагрузок, создаваемых каркасом здания, на сваи фундамента. Выбор ее типа обусловлен типом и конструктивными особенностями конструкции. В большинстве случаев используются так называемые подвесные решетки, которые мы условно разделяем на деревянные, металлические и бетонные.

Деревянный вариант применяется для домов из бревна и бруса, в том числе клееного.Для его создания к верху каждой сваи приваривается специальное оголовье с площадкой, а функции ростверка выполняет первый венец конструкции, который крепится к шпилькам с резьбой шпильками с гайками, шурупами по дереву, и др. Слой гидроизоляции (рубероид, бикрост и др.).

При использовании металлической решетки вершины рядов винтовых свай соединяются швеллером или двутавром. Ассортимент балок ростверка определяется в зависимости от рабочих нагрузок.Основная закономерность при выборе: чем шире расстояние между сваями (ступенькой), тем больше должно быть сечение балки. Все элементы соединяются между собой сваркой или болтовым соединением.

Швеллер в таких конструкциях можно укладывать на ребро или ровно. При установке на краю он лучше работает на прогиб. Для усиления этого эффекта каналы часто устанавливают попарно — широкие или узкие полки друг к другу (в первом случае конструкция напоминает двутавр, во втором — короб).

При плоской укладке швеллер крепится на сварку непосредственно к свае, что позволяет обойтись без коллекторов и снизить стоимость фундамента. Балки двутавровые для обвязки в основном используются при реконструкции фундамента.

Железобетонный ростверк применяют при строительстве легких деревянных домов на участках с неровным рельефом или при строительстве тяжелых зданий из кирпича или блоков. В первом случае между конструктивным элементом и грунтом оставляется зазор, во втором зазоре нет, и ростверк превращается в неглубокую заглубленную ленту, передающую нагрузку как на сваи, так и на грунт между ними. .

В любом случае ростверк устроен следующим образом. В ствол сваи перед окончанием заливки бетона вставляются арматурные стержни, которые в дальнейшем прогибаются вбок. Вдоль свай устанавливается опалубка, в которой создается соответствующий силовой каркас, связанный с «заякоренной» арматурой в опоре, после чего заливается бетон.

Свайный винтовой фундамент — важные моменты

Спасите деревья

Для возведения свайно-винтового фундамента в условиях существующего строительства возможно использование компактного оборудования, устанавливаемого на малолитражный автомобиль.При перемещении такого оборудования по площадке или при скручивании с его помощью винтовые сваи практически не повреждаются травой, цветами или деревьями, расположенными рядом с местом проведения работ. Так что дачникам можно не беспокоиться о том, что их любимый сад погибнет при строительстве нового дома на месте старого.

---

Читайте также: Дачный дом своими руками от фундамента до крыши

---

УЗЛЫ УКРЕПЛЕНИЯ ФУНДАМЕНТА

Если в доме планируется установка тяжелой печи (например, кирпичной) или камина (скажем, так называемого мыльного камня, который хорошо сохраняет тепло), об этом следует предупредить проектировщиков заранее.

В конструкции фундамента предусмотрены специальные узлы армирования, к которым относятся дополнительные сваи, соединенные решеткой. Часто последние оказываются мощнее фундаментных свай (как правило, минимальный диаметр их ствола составляет 130 мм). Создать такой узел усиления после начала строительства сложно, а после его завершения — невозможно.

Фундамент свайно-фундаментный — один из самых быстро возводимых.Например, для создания поля из 24 свай (а) 4 часа создается машиной за счет машины, а через 4 часа все они обрезаны и оснащены жатками (6). Ручное заворачивание (вкручивание) занимает вдвое больше времени.

В отличие от ручной установки, машина не требует предварительной выемки грунта. Но следить за вертикальным положением опоры надо внимательнее, чем при ручном завинчивании — механизатор установки не чувствует отклонения сваи так отчетливо, как рабочие

УСТАНОВКА ВИНТОВОГО ФУНДАМЕНТА В ЗИМНИЕ ВРЕМЯ

Свайно-винтовой фундамент можно успешно монтировать даже зимой.Сначала с помощью мощного бура вскрывается верхний мерзлый слой почвы. Затем сеялку отсоединяют от стрелы, к ней прикрепляют сваю и быстро, пока земля не успела застыть, вкручивают в просверленную «дыру». Также возможно ручное бурение зимой — промерзший грунт вскрывают отбойным молотком или мощным перфоратором, а затем вкручивают сваю. Единственное существующее ограничение: заливать сваи из бетонных свай инеем более чем — 15 ° С.

Винтовой фундамент на неровном участке — это самое!

В периоды продолжительных осадков даже тяжелые железобетонные основания могут «смыться» со склона, на котором они расположены. Технология возведения фундаментов на винтовых сваях лучше всего подходит для таких участков, поскольку позволяет использовать сваи разной длины в одной конструкции. Помимо ростверка, для прочности их дополнительно соединяют распорками из уголка или квадратной трубы.К раскосам и сваям можно сразу приварить юбку, к которой будет крепиться основание.

Прочность свайного винтового фундамента

Проблема возведения любых построек на воде издревле решалась с помощью свайного фундамента. Причал или пирс обычно строят зимой, когда сваебойная техника способна стоять на льду. С помощью винтовых свай работы ведутся практически круглый год, ведь оборудование для завинчивания свай может располагаться на временном перекрытии (например, из толстых стальных листов), уложенном на вновь созданную часть свайной конструкции. , проверяя его на прочность.

Хозяйственные постройки и террасы

Фундамент флигеля или террасы, как, впрочем, и любой свайный фундамент, монтируется очень легко. Однако следует учитывать, что приблизить ее к основанию существующей постройки не получится — минимальное расстояние от края старого фундамента до центра ближайшей новой сваи будет примерно равно радиусу лезвия навинчиваемой сваи. Поскольку подошвы обоих фундаментов будут находиться на разных отметках, стены существующего здания и концы пристроек необходимо будет соединить так, чтобы они могли перемещаться относительно друг друга.

На каком уровне нужно разрезать сваи?

Сначала найдите самую глубокую сваю в земле и сделайте на ней отметку чуть ниже отверстия в стойке. Затем с помощью теодолитового, водяного или лазерного уровня метки на одинаковой высоте размещаются на всех остальных стопках.

Сваи нарезаются по отметкам болгаркой или автогеном. В основном используют болгарку, а автоген нужен только в тех случаях, когда хвостик сваи помещается в бетонный ростверк или стенка ствола сваи толще 6 мм.

РЕКОНСТРУКЦИЯ ФУНДАМЕНТА

При реконструкции в первую очередь проводится техническое обследование фундамента и всего здания, а также пробное бурение, по результатам которого разрабатывается технический проект. Далее выбранные сваи погружаются в грунт до проектной отметки с двух противоположных сторон существующего фундамента. После этого в деревянном доме демонтируйте подвал и вкрутите в землю необходимое количество свай внутри постройки.Затем здание поднимается с помощью домкратов, подносим под него балки (чаще всего двутавры) и прикрепляем к сваям. На металл укладывают слой гидроизоляции и только потом устанавливают дом на место.

ЛЕГКИЕ КОНСТРУКЦИИ

Винтовые сваи сейчас широко используются при строительстве легких конструкций, таких как навесы для автомобилей, крытые террасы, беседки и т. Д. Их металлические стойки, обычно уже снабженные фланцами с отверстиями, крепятся к круглым головкам свай с помощью болтов. Если в конструкции есть деревянные стойки, то они закрепляются в специальных «стаканах», прикрепленных к головам.При возведении легкой металлической конструкции на месте можно выбрать другой путь — сделать сваи более аутентичными и использовать их стойки в качестве стоек.

Отделка основания свайного винтового фундамента

Самый простой вариант устройства и отделки шапки выглядит следующим образом. Сначала сооружается каркас из стальных профилей, которые прикрепляются к сваям сваркой или шурупами, а затем к нему крепятся плиты ЦСП или стекломагнетитовые листы. Плинтус можно выкрасить в любой цвет, оштукатурить, а затем покрасить, украсить декоративным камнем или сайдингом цоколя.

Более мощный и, следовательно, надежный вариант цоколя может быть выполнен следующим образом: либо сваркой, либо саморезами прикрепить к сваям на уровне земли уложенный плоский канал с высотой стены не менее 125 мм, либо отливкой. из бетона класса В7,5 по сваям снаружи (подготовка песка) лента такой же ширины, что и канал, а затем поверх них уложить цоколь необходимой высоты из красного полнотелого кирпича.

Затем выполняют обшивку из монолитного бетона того же класса, а щель между стеной дома и кирпичным цоколем закрывают отливом.Способ отделки конструкции зависит от предпочтений и финансовых возможностей хозяев. Он оштукатурен и окрашен либо покрыт декоративной фактурной штукатуркой, а также плинтус из досок ДСП, облицовка сайдингом, пластиковые панели с рисунком под камень и т. Д. Специалисты не рекомендуют использовать тяжелый натуральный камень — конструкция может начать трескаться. от стены под собственным весом.

Трубопровод выполняется из двутавра (а), швеллера (6), дерева (в) или железобетона (ж).В любом случае ростверк позволяет более равномерно распределять нагрузку, создаваемую конструкцией, между сваями

.

При устройстве деревянного ростверка (а) крепление можно предварительно приварить к головкам свай (6). Даже если решетка сделана из мощного швеллера, сваям часто придают дополнительную устойчивость с помощью распорки

.

Автор: Популярный строительный журналист В.Ковалев. При подготовке статьи использованы материалы российских компаний Глав-Фундамент, Эко-Фундамент и SVF Group.

Фото: В.Ковалев. «Эко-Фонд». И. Смирягин

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

типов винтов (5 должен знать каждый домашний мастер)

Фото: istockphoto.com

Несмотря на то, что на них не так уж много внимания, они занимают почетное место в строительстве, хобби и производстве мебели.Эти простые крепления буквально скрепляют все, от обрамления стен и изготовления мебели до повседневных проектов, таких как создание деревянной скамьи, — поэтому очень важно выбрать правильные крепления и работать с ними. Проходы с винтами в вашем местном хозяйственном магазине так длинны, и, казалось бы, бесконечное количество вариантов именно по этой причине: для разных проектов требуются разные типы винтов. Чем больше времени вы тратите на строительство и ремонт дома, тем лучше вы узнаете следующие пять типов винтов — и когда их использовать. А пока прочитайте учебник, который поможет отличить один сорт от другого и упростит вашу следующую поездку в строительный магазин.

Heads Up

Прежде чем мы поговорим о том, какие типы винтов подходят для конкретных проектов в вашем списке дел, давайте поговорим о том, как сегодня вставляется большинство винтов. Для лучшего захвата конструкция на головке винта согласована с конкретной отверткой или сверлом. В качестве примера возьмем винты с крестообразным шлицем, разработанные компанией Phillips Screw Company: этот популярный крепеж легко узнать по знаку «+» на его головке, и для его установки требуется немного больше, чем отвертка с головкой Philips.Но с момента изобретения этого в начале 1930-х годов количество вариантов головок винтов расширилось, и теперь они включают в себя утопленные 6- и 5-конечные звезды, конструкции с шестигранной и квадратной головками, а также многочисленные комбинированные конструкции , такие как нечто среднее между утопленным квадратом и головкой Philips, которая принимает несколько бит.

Итог: покупая крепеж для вашего проекта, имейте в виду, что вам нужно будет согласовать конструкцию головки винта с нужной насадкой. К счастью, наборы сверл поставляются с несколькими сверлами, которые подходят практически ко всем стандартным размерам головки винта и конструкции.

Типы шурупов

Фото: homedepot.com

ВИНТЫ ДЛЯ ДЕРЕВА

Шурупы по дереву имеют крупную резьбу для надежного захвата древесины до вершины стержня шурупа, прямо под головкой, где она часто бывает гладкой — конструкция, обеспечивающая более плотные соединения при прикреплении дерева к дереву. Поскольку винт просверливается почти на всю глубину, гладкая часть в верхней части стержня вращается свободно, чтобы не вдавливать головку глубже в доску. Между тем, кончик винта с резьбой вонзается в нижнюю деревянную деталь, плотно прижимая две доски друг к другу.Коническая головка шурупа по дереву позволяет ему располагаться заподлицо или немного ниже поверхности дерева.

При выборе шурупов для основной деревянной конструкции выберите длину, которая позволит кончику шурупа проникнуть в нижнюю доску примерно на 2/3 толщины этой доски. Что касается размеров, ширина также варьируется от # 0 (или 1/16 дюйма в диаметре) до # 20 (или 5/16 дюйма в диаметре). Самый распространенный размер — # 8 (примерно 5/32 дюйма в диаметре), но подходящий размер винта будет зависеть от вашего индивидуального проекта.Шурупы по дереву для отделки, например, предназначены для крепления декоративных элементов и профилей и поэтому имеют меньшую головку, чем стандартные шурупы по дереву; они имеют коническую форму, чтобы вы могли вставить винт прямо под поверхность дерева, оставляя крошечное отверстие, которое можно заполнить шпатлевкой для дерева.

Шурупы по дереву бывают как для внутреннего, так и для внешнего исполнения, последние часто оцинкованы или обработаны цинком для предотвращения коррозии. Для внешних проектов, в которых используется древесина, подвергнутая обработке под давлением, ищите шурупы по дереву, совместимые с четвертичной щелочной медью (ACQ). Они не будут подвергаться коррозии при использовании вместе с древесиной, подвергнутой обработке химическими веществами на основе меди под давлением.

Традиционно, чтобы вставить шурупы таким образом, чтобы дерево не раскололо дерево, домашним мастерам сначала нужно просверлить пилотное отверстие, а затем завинтить шуруп. Типы винтов, обозначенных как «самонарезающие» (также называемые самонарезающими винтами), имеют острый наконечник, имитирующий сверление сверла, поэтому предварительное сверление осталось в прошлом. Поскольку не все шурупы по дереву являются саморезами, обязательно внимательно прочтите этикетку.

Подходит для: Соединение дерева с деревом. Для базовой установки досок толщиной 1 дюйм на стойки стены, например, при установке шкафов, нам нравится саморез SPAX # 8 2-1 / 2 дюйма Philips с квадратной головкой с плоской головкой и полной резьбой, многослойный винт с цинковым покрытием ( $ 7,98 за 1 фунт. Ящик в Home Depot ).

Фото: homedepot. com

ВИНТЫ ДЛЯ СУХОЙ СТЕНЫ

Эти шурупы предназначены только для установки панелей для гипсокартона и имеют длину от 1 до 3 дюймов.Их «горна» головка предназначена для того, чтобы слегка зенковать поверхность гипсокартонной панели, не разрывая защитное бумажное покрытие панели. Здесь не требуется предварительное сверление отверстий; когда эти саморезы достигают деревянных шпилек или балок, они врезаются прямо в них. Стандартные шурупы для гипсокартона подходят для установки панелей гипсокартона на деревянный каркас, но если вы устанавливаете гипсокартон на металлические стойки, ищите винты, которые подходят для использования с металлом шпильки.

Примечание. Для их установки вам также потребуется приобрести углубление для гипсокартона, поскольку оно не всегда входит в стандартный набор насадок.Он напоминает насадку Philips, но имеет небольшое защитное кольцо или «буртик» рядом с концом насадки, предотвращающее слишком глубокую установку винта.

Подходит для: Укладка гипсокартона на деревянные или металлические стойки и балки. Чтобы установить однослойный 5/8-дюймовый гипсокартон на деревянные потолочные балки, попробуйте Grip-Rite # 6 x 2 дюйма. Винты для гипсокартона с крупной резьбой и острым концом от компании Grip-Rite ( $ 6,47 за коробку весом 1 фунт в Home Depot ). Их головки с фосфатным покрытием способствуют адгезии гипсокартона во время приклеивания.Используется с установочным сверлом / отверткой для гипсокартона Philips Dimpler № 2 от Bosch ( $ 12,47 в Home Depot ).

Фото: homedepot.com

ВИНТЫ ДЛЯ КЛАДКИ

Первое, что вы заметите в шурупах для кирпичной кладки, также называемых «анкерами», — это то, что они не нацелены на кончик. Кладочный шуруп не проделывает собственное отверстие; вместо этого вы должны предварительно просверлить отверстие, прежде чем вставлять винт. В то время как некоторые шурупы для каменной кладки имеют головки Philips, у многих есть приподнятые шестигранные головки, которые требуют установки с помощью специальной соответствующей шестигранной головки. Проверьте упаковку винта, какая насадка и точный размер необходимы для предварительного просверливания отверстий, а затем просверливания анкера. Для предварительного сверления требуется перфоратор с сверлом для кирпичной кладки, но вы можете использовать и обычное сверло, чтобы вставить эти шурупы.

Подходит для: Крепление дерева или металла к бетону. Одно из наиболее распространенных применений шурупов для каменной кладки — прикрепление деревянных плит пола к бетонному фундаменту или полу подвала. Хорошим выбором для этой задачи является бетонный анкер большого диаметра Tapcon 3/8 дюйма x 3 дюйма с шестигранной головкой и шайбой ( $ 19.98 за 10 из Home Depot ).

Фото: homedepot.com

ВИНТЫ ОПОРЫ

Винты, используемые для крепления настила, или «настила палубы», к балочной системе настила, предназначены для зенковки, чтобы верхние части были на одном уровне или на волосок ниже поверхность дерева. Подобно шурупам по дереву, этот особый внешний шуруп имеет грубую резьбу и гладкий верхний стержень и изготовлен для защиты от ржавчины и коррозии. Если вы устанавливаете деревянный настил, обработанный под давлением, используйте только шурупы для террасы, совместимые с ACQ.Производители композитных настилов рекомендуют использовать винты для настилов из нержавеющей стали для установки своих изделий. Их длина варьируется от 1-5 / 8 до 4 дюймов, и они специально помечены на упаковке как «Винты для настила». Многие шурупы для настила саморезы бывают как с головками Philips, так и со звездообразными головками.

Подходит для: Установка наружного настила. Для установки стандартных 5/4-дюймовых террасных досок вы не ошибетесь, выбрав ACQ-совместимую Deck Mate с полимерным покрытием # 10 x 3-1 / 2 дюйма.Винт для террасы по дереву Star с плоской головкой ( $ 26,94 за коробку весом 5 фунтов от Home Depot ).

Фото: homedepot.com

ВИНТЫ МДФ

Древесноволокнистая плита средней плотности (МДФ) часто появляется в доме в виде внутренней отделки, такой как основание и молдинг, а также при строительстве требуется некоторый монтаж книжные шкафы и стеллажи. МДФ более твердый, чем массивная древесина, его сложнее проткнуть обычными шурупами без раскола. Остается два варианта: предварительно просверлить пилотные отверстия в МДФ и использовать обычные шурупы для дерева или сократить время работы и использовать саморезы для МДФ.Шурупы для МДФ имеют те же размеры, что и обычные шурупы по дереву, и имеют звездообразную головку, но предназначены для исключения раскалывания и необходимости предварительного сверления.

Подходит для: Используется с материалом МДФ, когда предварительное сверление утомительно. Для крепления ¾-дюймового корпуса из МДФ к дверной коробке мы рекомендуем SPAX ‘# 8 x 1-3 / 4 дюйма T-Star Plus Drive Частичная резьба с цинковым покрытием для древесноволокнистых плит средней плотности (МДФ) ( $ 6,97 за коробку из 200 штук). от Home Depot ).

Как построить фундамент гравийного навеса

a.Рулетка

Подойдет для любого строительного объекта!

б. Краска для разметки

Для разметки прямых линий края фундамента. В качестве альтернативы вы можете использовать колья и струны.

г. Уровень

Уровень плотника (уровень палки) будет ключом к успеху при установке фундамента гравийного навеса. Идеально использовать уровень длиной не менее 48 дюймов.

г. Сверло со шнековым долотом ½ ”

Оно предназначено для сверления отверстий для разбивки периметра фундамента сарая.Длина бурового долота должна быть не менее 18 дюймов.

e. Кувалда

Для разбивки периметра фундамента.

ф. Циркулярная пила

Электропила ускорит распил пиломатериалов по вашему периметру. Если вы не покупаете предварительно нарезанные колья, вам также может понадобиться режущее лезвие по металлу для резки стержней арматуры, чтобы закрепить периметр.

г. Шуруповерт

Свинчивание углов по периметру друг с другом перед разбивкой сделает все более плотным на протяжении всего срока службы фундамента гравийного навеса. Вы также можете использовать для этого свою дрель.

ч. Степлер / молотковый степлер

Используется для крепления стабилизирующей ткани к периметру фундамента перед добавлением гравия.

и. Лопата

Если вы закончите копать вручную или просто очистите края лопатой, она станет вашим лучшим другом в этом проекте.

Дж. Грабли

Конечно, для грабления гравия! Это упростит достижение уровня гравия перед его уплотнением.Идеально подходят грабли для бетона, но также могут подойти грабли для ландшафта или грязи.

к. Тампер

Он предназначен для уплотнения гравия и фиксации его на месте.

л. Тачка

Это значительно упростит транспортировку и разбрасывание гравия, чем использование только лопаты.

г. Средства индивидуальной защиты

При работе с электроинструментом вам потребуются средства защиты органов слуха и глаз. Также настоятельно рекомендуются рабочие перчатки.

н.Лазерный уровень (опция)

Хотя обычный прямой уровень полезен для нивелирования в одном направлении, лазерный уровень может быть чрезвычайно полезен для определения общего уклона основания вашего гравийного навеса. Если у вас нет собственного лазерного нивелира, возможно, вы знаете ландшафтного дизайнера или подрядчика, который одолжит вам их на час или два. Просто не забудьте вежливо спросить!

о. Мини-погрузчик с бортовым поворотом (опция)

Мини-погрузчик с бортовым поворотом значительно ускорит работу.Это особенно актуально в том случае, если фундамент вашего сарая из гравия будет установлен на склоне. Мини-погрузчики с бортовым поворотом можно арендовать примерно за 200–250 долларов в день или примерно за 700 долларов в неделю.

стр. Пластинчатый уплотнитель (опция)

Чтобы по-настоящему хорошо уплотнить фундамент гравийного навеса, нет ничего лучше, чем газовый виброплитный уплотнитель. Это не только сэкономит вам много времени при работе с тампером, но и плотнее утрамбует гравий и станет более прочной основой для вашего сарая. Обычно вы можете арендовать уплотнитель с виброплитой примерно за 80–100 долларов в день.

Винтовые сваи на солнечных батареях — Как бум солнечной энергетики диверсифицирует экономику

Но мы пришли в Claresholm Solar Project не только для развлечения. Мы были там, чтобы изучить, как быстро развиваются предприятия, связанные с возобновляемой энергией, и как винтовые сваи играют важную роль.

Винтовая свая Timelapse — 5-минутная установка винтовой сваи, сжатой за 16 секунд (слева), и Танец винтовых свай — ускоренное видео четырех экскаваторов, устанавливающих винтовые сваи на крупнейшем в мире проекте Claresholm Solar Project. Канадская история.Видео Дэвид Додж, GreenEnergyFutures.ca

Использование подрядчика для установки винтовых свай Есть несколько причин выбрать подрядчика, а не делать работу самостоятельно. Во-первых, у них есть доступ к более качественным винтовым сваям. Многие монтажники закупают сваи напрямую у производителей, которые используют отечественную сталь. Также эти сваи оцинкованы. Pylex покрывает их сваи только антикоррозийной краской. Гальванизация — гораздо более надежный вариант, поскольку теоретически он всегда устойчив к ржавчине, исключая любые серьезные истирания. Во-вторых, подрядчики имеют доступ к сваям длиной до 10 футов и гораздо шире диаметра, чем сваи, предлагаемые Pylex. Если вы устанавливаете навес, который будет выдерживать большой вес или будет большим, вам понадобится сваевой вал большего диаметра и спиральная пластина.В магазинах не продаются валы диаметром 3 дюйма или винтовые пластины 14 дюймов. Наконец, подрядчики установят сваи быстрее и точнее, чем вы, вероятно, сможете, в основном потому, что у них есть машина, которая установит их прямо и затянет точно в соответствии со спецификациями. Стоимость фундамента для винтовых свай Винтовая свая из Pylex диаметром 50 дюймов стоит около 40 долларов. Таким образом, десять стопок обойдутся вам примерно в 400 долларов плюс налог. В целом, вы можете потратить менее 500 долларов на фундамент для сваи на винтовых сваях.Они могут быть установлены вами утром, а вы можете построить свой сарай к обеду. Теперь, если вы наймете подрядчика, он установит винтовые сваи гораздо более высокого качества, но по цене не менее 200 долларов за сваю. Имея десять стопок, вы стоите в четыре раза дороже, чем делать это самостоятельно, скорее всего, как минимум. Можно приобрести коммерческие винтовые сваи, хотя многие из них не предназначены для установки вручную. Квадратное основание кронштейна Pylex и квадратная верхняя часть вала позволяют вращать его вручную, в то время как коммерческие сваи не имеют квадратного вала, что делает невозможным ручное скручивание.Некоторые коммерческие сваи имеют предварительно просверленные отверстия, куда вы можете механически прикрепить 2 × 4. Заключение Устанавливая фундамент сваи самостоятельно, помните, что самая важная часть — это планирование. Если вы точно нанесете на карту расположение свай и правильно учтете смещение веса и расположение балки, то конструкция вашего навеса будет стабильной. Также обязательно устанавливайте винтовые сваи ниже линии промерзания. Винтовая пластина должна находиться полностью ниже линии промерзания, чтобы фундамент вашего сарая не сдвигался и не поднимался. Спасибо, что нашли время прочитать эту статью о винтовых сваях. Я надеюсь, что вы найдете это полезным, когда придет время установить винтовые сваи для вашего следующего проекта. Как всегда, если у вас есть какие-либо комментарии или вопросы по статье, обязательно оставьте отзыв ниже. Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева. фундаментные болты: типы и применение Фундаментные болты в основном используются при производстве сборных зданий, для крепления тяжелых машин к фундаментам и в строительстве. Они также используются в технологических процессах, таких как нефтехимия, производство сахара и товаров повседневного спроса. Он в основном используется в промышленных целях и поэтому изготовлен из сверхпрочной нержавеющей стали или углеродистой стали. Однако в ITA Fasteners мы можем изготовить фундаментные болты по индивидуальному заказу из любого материала по вашему запросу. Тип фундаментного болта, который вы должны выбрать, зависит от различных факторов, таких как размер машины, на которой будут использоваться фундаментные болты, и силы, которые вы ожидаете от машины. Установка фундаментных болтов — процесс Фундаментные болты в основном используются для установки машин на бетонные полы. Вот как идет процесс: Изначально положение болтов отмечается на земле. Затем в точных местах выкапываются ямы с точными размерами. Затем болты подвешиваются к соответствующим отверстиям, и вокруг них заливается бетон. После схватывания бетона подвески снимаются и машина устанавливается. Типы фундаментных болтов Болт с проушиной Болт с проушиной имеет один конец кованой формы, изгибающийся и похожий на проушину. На проушине также закреплена поперечина для настройки машины. Эти болты используются для надежного удержания промышленных кабелей, которые должны выдерживать сильные движения, ветер и давление. Фундаментный болт L / J Эти фундаментные болты используются для удержания вместе очень тяжелых опорных конструкций.В основном они находят свое применение в электрических вышках и вышках сотовой связи. В зависимости от требуемой прочности на разрыв эти болты могут изготавливаться из различных марок нержавеющей стали. Болт изогнутого фундамента Эти болты имеют характерный изгиб на одном конце и могут устанавливаться как в бетонную, так и в каменную основу. Болты сначала устанавливаются в свинец, а затем вся сборка закладывается в бетон для улучшения фиксации. Для фиксации основания станка используется промышленный винт.Изгиб нижнего конца обеспечивает более прочный захват. Болт фундамента Этот уникальный фундаментный болт имеет конусообразный корпус с канавками на всех сторонах корпуса и квадратным или прямоугольным поперечным сечением. Как и в случае с изогнутым фундаментным болтом, необходимо сначала дать тряпичным болтам затвердеть, прежде чем позволить всей сборке застыть в бетоне. Фундаментный болт Льюиса Эти болты уникальны как по конструкции, так и по применению.Фундаментные болты Lewis имеют коническую ширину с одной стороны и снабжены ключами, которые позволяют легко снимать их. Поэтому эти болты используются преимущественно для подъема и перемещения огромных блоков камней, а не для крепления машин к фундаменту. Для использования этого болта используется фундаментный блок для создания котлована в цементобетоне. Как только бетон застывает, фундаментный болт Льюиса помещается внутрь него конической стороной болта, обращенной к конической стороне котлована. На прямых поверхностях болта и ямы вставлен ключ для снятия болта.Как мы упоминали ранее, этот болт используется в основном для подъема и перемещения тяжелых камней. Следовательно, другой конец болта можно сковать в петлю, чтобы облегчить его подъем. Пружинный фундаментный болт Эти болты используются специально для установки на место тяжелой техники. В нижней части болта имеется прямоугольная прорезь для облегчения установки шплинтов. Обратите внимание, что в качестве опорной поверхности для шплинта необходимо использовать шайбу. Болт фундаментного типа с пластиной Очень популярный тип болтов фундаментных болтов, фундаментный болт пластинчатого типа поставляется с пластиной корпуса на одном конце и усиленной резьбой на другом конце. Это широко используется в строительной отрасли. В дополнение к этому, вы также можете найти фундаментные болты для конкретных условий применения, изготовленные из различных материалов. Если вы ищете фундаментные болты Bent, Rag или Lewis, вам может быть трудно найти поставщиков, которые предоставят вам возможности настройки или превосходного обслуживания, которые мы предлагаем в ITA Fasteners. Недавно мы отправили в Катар фундаментные болты L-типа на четыре тонны. В этом заказе нас хвалили за оперативность доставки и бескомпромиссное состояние, в котором болты были доставлены нашим клиентам . Свяжитесь с нами по адресу sales@itafasteners.com для получения дополнительной информации или предложений по любым типам болтов фундаментных болтов. Мы всегда рады помочь. Крепежные изделия ITA Назад . About Author alexxlab Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
