Гидроизоляция фундамента ЕНИР: СНиП и ГОСТ


При выполнении гидроизоляции фундаментов и конструкции пола придерживаются определённых правил и норм, которые оговариваются в регламентирующих документах: СНиП, ГОСТ и ЕНиР. Только придерживаясь этих норм, можно быть уверенным, что гидроизоляционные работы выполнены по всем правилам. В таких нормативных документах, как СНиП и ГОСТ, описаны основные виды гидроизоляции, перечислены требования к используемым материалам и факторы, влияющие на выбор конструкции фундамента. Также там перечисляются методики и последовательности выполнения различных гидроизоляционных работ. ЕНиР – это сборник, в котором собраны единые нормы и расценки на выполнение строительных и ремонтных работ.

Нормативные документы

гидроизоляция фундамента снип

Гидроизоляция фундаментов должна выполняться с соблюдением норм, описанных в СНиП, где перечисляются нормативы проектирования и строительства оснований зданий и различных сооружений

Гидроизоляция фундаментов должна выполняться с соблюдением норм, описанных в СНиП с обозначением 2.02.01-83, где перечисляются нормативы проектирования и строительства оснований зданий и различных сооружений. В этом документе говорится, что все подземные части построек, а также заглублённые помещения, стены, колонны и конструкции фундаментов нуждаются в защите от капиллярной, поверхностной и грунтовой влаги. Последовательность выполнения гидроизоляционных работ регламентируется СНиП с обозначением 3.04.01-87.

Важно: гидроизоляция необходима в том случае, когда все другие меры защиты от воды (дренаж, цементация, битумизация и т.п.) экономически нецелесообразны или малоэффективны.

Что касается ГОСТ, то в вопросах выполнения гидроизоляции фундамента и пола руководствуются документом номер 12.03.009-76, в котором описываются правила подбора и работы с различными гидроизоляционными материалами.

ЕНиР состоит из сорока сборников, в которых устанавливаются единые расценки и нормы на следующие виды работ:

  • монтажные операции;
  • общестроительные работы;
  • ремонтно-строительные мероприятия.

Все тарифы в ЕНиР рассчитаны, исходя из семичасового рабочего дня. Однако условия работы могут быть иными, поэтому делаются поправки. В любом случае при составлении сметной документации по ЕНиР должны оговариваться условия выполнения работ.

Основные нормы СНиП

гидроизоляция фундаментов снип

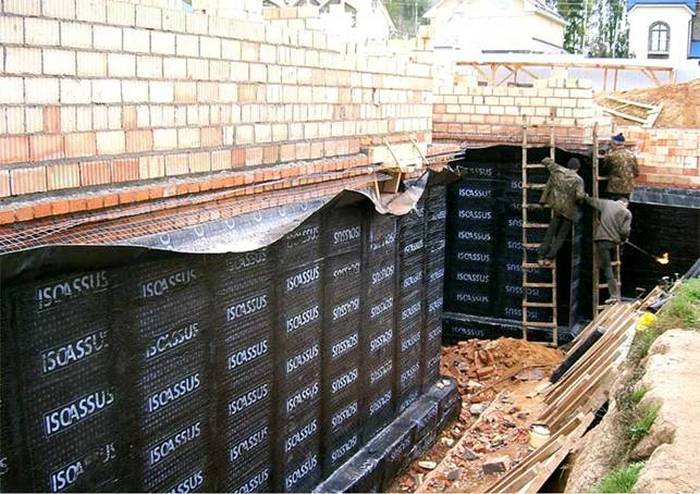

Оклеечная изоляция – это сплошной ковёр рулонных или плёночных изоляционных материалов, который клеится на подготовленную поверхность основания при помощи мастик

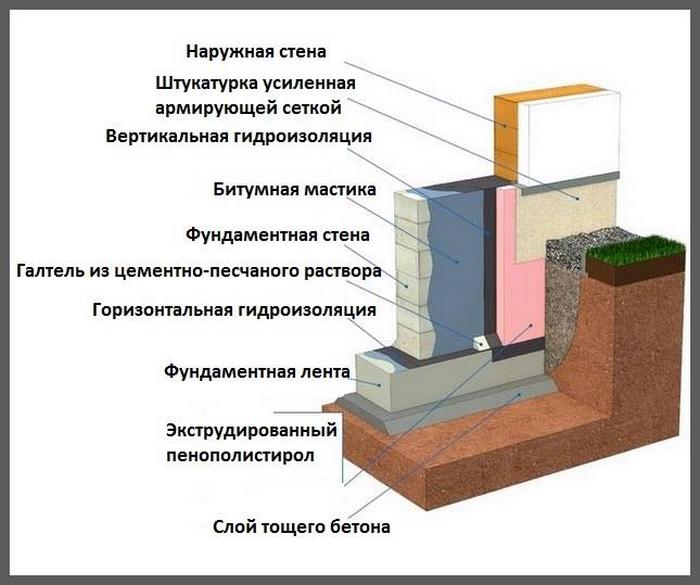

Согласно СНиП гидроизоляция фундамента бывает нескольких видов:

Рекомендуем к прочтению:

  1. Штукатурная изоляция – это сплошное влагостойкое покрытие толщиной от 6 до 50 мм. Для выполнения гидроизоляции фундамента используются холодные и горячие смеси на основе битума, полимеров или цементных вяжущих с наполнителем. Смеси могут наноситься механизированным (торкретирование) или ручным способом. Методика подходит для обработки конструкций из монолитного бетона.
  2. Окрасочная гидроизоляция – это водонепроницаемое, сплошное покрытие толщиной не менее 3-6 мм. Допускается механизированное нанесение окрасочной изоляции. Недостаток – недолговечность полученного защитного слоя. В зависимости от используемого сырья такие покрытия делятся на следующие разновидности:
  • битумные составы – пасты, эмульсии, растворённые и горячие битумные смеси;
  • битумно-полимерные смеси – наиритовые мастики, латексные эмульсии, составы на основе резины;
  • полимерные материалы – ЛКМ и синтетические смолы;
  • полимерно-цементные вещества – это различные составы на основе смеси латекса и цемента.
  1. Оклеечная изоляция – это сплошной ковёр рулонных или плёночных изоляционных материалов, который клеится на подготовленную поверхность основания при помощи мастик. Согласно ГОСТ, основное требование к этим материалам – высокая влагостойкость и устойчивость к гниению. Применение для этих целей материалов на картонной основе (толь, пергамин) недопустимо. Хотя для гидроизоляции пола в некоторых случаях они подходят.

Внимание: количество наклеиваемых слоёв (согласно ГОСТ) зависит от уровня влажности и гидростатического напора жидкости.

  1. Монтируемая гидроизоляция по СНиП может выполняться из листовых стальных материалов и специальных матов. Она крепится к поверхности фундаментных конструкций на анкерных болтах. Данная методика довольно дорогая и требует много трудозатрат, но согласно ГОСТ использование таких изоляционных материалов оправдано в условиях высоких гидростатических нагрузок, значительного механического воздействия, высоких температур.

Для выполнения гидроизоляционных работ при устройстве пола и фундамента используются следующие материалы:

  1. Различные полимерные, битумные и битумно-полимерные составы.
  2. Листовые и рулонные изоляционные материалы.
  3. Специальные бентонитовые экраны и другие плитные материалы.
  4. Асфальт.
  5. Цементные смеси со специальными влагостойкими добавками.

Важно: все используемые материалы должны соответствовать требованиям ГОСТ.

Выбор изоляционного материала и методики

гидроизоляция фундаментов гост

Выбор марки и добавок для цемента с учётом химического состава воздействующих вод производится по СНиП

Способы и материалы для выполнения гидроизоляции фундамента и пола согласно СНиП выбираются с учётом следующих параметров:

  • Уровень влажности грунта.
  • Разновидность гидравлического воздействия влаги.
  • Химический состав и агрессивность воздействующих вод.
  • Наличие блуждающих токов.
  • Трещиностойкость конструкций фундамента или пола.

Выбор марки и добавок для цемента с учётом химического состава воздействующих вод производится по СНиП с маркировкой 2.03.11-85. Защита от блуждающих токов выполняется согласно действующим нормам.

Воды, оказывающие негативное воздействие на строительные подземные конструкции, делятся на три вида:

  • Фильтрационная (капиллярная) – это влага, которая накапливается внутри строительных конструкций.
  • Грунтовые воды – наличие подземных вод обусловлено гидрогеологическими условиями, рельефом местности. Здесь важно учитывать высоту стояния водоносных горизонтов.
  • Поверхностные воды (осадочные). Это воды, которые просачиваются в почву после осадков и таяния снега.

Важно: фильтрационные и осадочные воды в отличие от грунтовых вод не оказывают гидростатического давления на строительные конструкции.

Согласно ГОСТ при наличии гидростатического давления можно использовать не каждый вид гидроизоляции фундамента. Так подбор материала в зависимости от условий эксплуатации делается так:

Рекомендуем к прочтению:

  1. При уровне влажности не более 60 % и капиллярном подсосе вод подойдёт окрасочная изоляция фундамента. В условиях гидростатического напора можно использовать только комбинацию оклеечной и облицовочной изоляции.
  2. Если уровень влажности находится в пределах 60-75 процентов, то при капиллярном подсосе применяют любые окрасочные материалы, а при гидростатическом напоре составы на полимерной основе, цементную и асфальтовую штукатурку, а также комбинацию оклеечной и облицовочной гидроизоляции.
  3. При влажности выше 75 % и капиллярном подсосе используются окрасочные материалы. В условиях гидростатического напора подходят только комбинированные методы и материалы на базе полимеров, цемента и асфальта.

Важно: при использовании цементной штукатурки в условиях напора грунтовых вод состав наносится методом торкретирования с двух сторон фундамента. А со стороны напорного воздействия выполняют второй окрасочный слой поверх цементной штукатурки.

Согласно СНиП при выборе материала для гидроизоляции необходимо учитывать трещиностойкость фундаментных конструкций. Они бывают трёх категорий:

  • когда трещины недопустимы в любом случае;
  • допускаются небольшие трещины размером не более 0,2 мм;
  • допускаются два вида трещин (временного раскрытия – не больше 0,4 мм, длительного раскрытия – не больше 0,3 мм).

Внимание: цементная штукатурка и окрасочная изоляция не могут использоваться для защиты фундаментных поверхностей второй и третьей категории трещиностойкости.

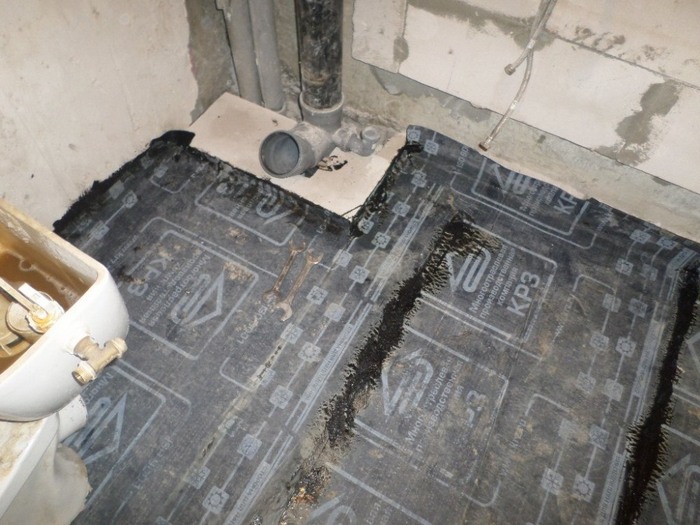

Гидроизоляция пола по СНиП

гидроизоляция фундамента гост

Гидроизоляционные мероприятия по защите пола регламентируются СНиП с маркировкой 2.03.13-85

Гидроизоляционные мероприятия по защите пола регламентируются СНиП с маркировкой 2.03.13-85. В данном документе гидроизоляционные меры не озвучиваются как обязательные. Эти мероприятия рекомендуется проводить при высокой и средней интенсивности воздействия следующих жидкостей:

  • нейтральных растворов и вод;
  • органических растворителей;
  • масляных эмульсий и минеральных маслянистых составов;
  • чистых щелочей и их растворов;
  • кислотосодержащих составов;
  • различных жидкостей животного происхождения.

Для защиты пола от воды и различных жидкостей используют следующие материалы:

  • изол, гидроизол, бризол;
  • поливинилхлоридную пену;
  • полиизобутилен;
  • полиэтилен.

При выполнении гидроизоляции пола придерживаются следующих рекомендаций нормативных документов:

  1. Оклеечная изоляция из битумных материалов делается в два слоя при средней интенсивности воздействия воды. При укладке полимерных материалов достаточно одного слоя. Если интенсивность воздействия высокая, то битумные материалы укладываются в четыре слоя, а полимерные – в два.
  2. Оклеечные битумные составы нельзя использовать при воздействии на пол маслянистых составов и органических растворителей. Материалы на базе дёгтя не подходят в случае воздействия растворителей на базе органики.
  3. Если нужно выполнить гидроизоляцию стяжки, то состав наносится сплошным слоем с заведением на высоту 30 см на стены, колонны и другие строительные конструкции, а также оборудование, примыкающее к полу.
  4. В условиях низкой интенсивности воздействия вод допускается устройство гидроизоляционного слоя под подстилающей прослойкой в конструкции пола.
  5. В условиях высокой и средней интенсивности воздействия кислотосодержащих составов гидроизоляция прокладывается под бетонным подстилающим слоем. Если он находится ниже поверхности отмостки, то гидроизоляция делается в любом случае.

Гидроизоляция подземных частей зданий и сооружений: материалы и способы, видео

Что такое гидроизоляция подземных сооружений?

Многие полагают, что гидроизоляция подземных частей зданий и сооружений это разогретый битум, материал который нанесен на фундамент здания или его части. Но более точным значением гидроизоляции является перечень всех мероприятий и инженерных разработок, в которые входит создание проекта, подбор изоляционных материалов, технологические карты выполнения всех запроектированных работ.

Можно вкратце перечислить основные вехи, по которым и ведется выполнение гидроизоляционных мероприятий:

  • Создание сооружений для отведения воды от подземных частей;
  • Защитные мероприятия от проникновения влаги внутрь подземных частей;
  • Предотвращение возможности образования конденсата;
  • Проектирование и организация вентиляционной системы.

Технические мероприятия, которые должны обеспечивать надежность гидроизоляционного контура или мембраны направлены на полную защиту изолируемой поверхности от воздействия влаги за счет применения водонепроницаемых компонентов. Они должны выдерживать воздействие воды, биологических компонентов и химических продуктов.

Необходимо на стадии проектирования осознавать, что гидроизоляция заглубленных частей зданий и сооружений должна предусматривать необходимую достаточность защиты на ранних сроках эксплуатации и в периоды, когда сооружение испытает закономерную осадку фундамента. Любые напряжения, которые будет испытывать основание здания должны быть просчитаны и учтены в проекте гидроизоляционных мероприятий.

Гидроизоляции выбирается при проектировании в зависимости от нескольких факторов:

  • Значений гидростатического напора воды;
  • Параметров влажности внутри помещений в соответствии с нормативными документами.

Для гидроизоляции зданий и сооружений определены три вида по расположению в плоскости: вертикальная, горизонтальная и гидроизоляция пола. Влажность воздуха в каждой части здания задается условиями проекта на строительство и имеет три основных категории: до 60 %, от 60 до 75 % и свыше 75 %.

Критерии надежности гидроизоляции

Если гидроизоляция подземных сооружений отсутствует или у нее низкий профессиональный уровень проектирования, то отрицательные последствия неминуемы. Не имея заранее выполненных расчетов, сооружение может испытать затопление подвальных помещений в периоды осенних осадков и весенних паводковых явлений.

На период затопления это некритичные затраты, но последствия могут отразиться на дальнейшей надежности фундамента здания.

Непродуманная гидроизоляционная защита не может предотвратить капиллярного подъема определенного объема влаги по несущим конструкциям. При наличии в грунте агрессивных химических элементов это ускорит разрушение фундамента. Появление сырости и конденсата в подвале или в подземной части заглубленного здания может нарушить биологическую стойкость фундамента.

Стоимость гидроизоляционных работ

Неправильно выполненный проект или некачественное выполнение работ по гидроизоляции закономерно повлечет за собой дополнительные финансовые затраты на выполнение ремонтов. Заказчик проекта сооружения стремится к наибольшему удешевлению, к максимальному снижению затратной части. Недальновидность и неосведомленность могут лишить здание надежной гидроизоляции.

Стоимость восстановительных работ в эксплуатационный период будет на порядки выше стоимости, которая была предложена в обоснованном проекте. Отказывая себе в разработке надежной защиты сооружения от воды, заказчик обрекает себя на огромные затраты в будущем.

Защитная мембрана

Такой технологический вид защиты предусматривает создание со стороны наружной поверхности фундамента гидроизоляционного слоя. Техническое решение здесь во многом определяют гидрологические изыскания. Их результаты дают точные данные об уровне грунтовых вод. Уровень грунтовых вод должен быть на 0.5 м ниже уровня строения. Если это условие выполнить невозможно, то применяют водопонижение.

Существует два вида организации изоляции: «на прижим», когда вода прижимает мембрану (или другой защитный материал) к конструкции здания, и «на отрыв», если напор влаги действует в противоположном направлении. Первый вид мембраны применяют на вновь строящихся сооружениях, а второй метод чаще используется при проведении ремонтных работ.

Ремонт гидроизоляционной мембраны очень сложная техническая и изыскательная работа. До начала ремонта необходимо выполнить осмотр подвалов и помещений заглубленных сооружений. Результаты осмотра уточняют места течей, появления конденсата и работы дренажных систем. Сопоставляя полученные данные с проектной документацией, создается перечень необходимых работ и мероприятий для ремонта гидроизоляции.

Методы защиты мембраны

Сложность проектирования гидроизоляции заключается еще в том, что необходимо предусмотреть все возможные механические повреждения используемого контура. Они могут появиться в результате вспучивания грунта во время морозов или возникновения оползней. Если такие явления возможны в районе строительства, то предусматривается возведение защиты из железобетонных ограждений. В редких случаях используют более дешевую фанеру или деревянные щиты.

Мембрана должна быть не только надежно защищена от механического воздействия грунта, но не должна ослабляться в ходе строительных работ. Места подведения коммуникаций или арматурные соединения не должны наносить вред целостности мембраны. Все подобные коммуникационные и усилительные узлы должны отмечаться в проектной документации.

Поступление влаги от возможного капиллярного подъема перекрывается созданием отсечной гидроизоляции. Обычно она предусматривается на стенах фундамента и нижних этажей сооружений. Располагают отсечную изоляцию на 150-200 мм от пола первого этажа. Если пол располагается на разных уровнях, то для отсечного слоя выбирают нижний уровень. Но все вертикальные конструкции покрывают битумной изоляцией из двух слоев.

Типы гидроизоляции

Гидроизоляция подземных частей зданий и заглубленных сооружений состоит из нескольких групп в зависимости от условий и применяемых материалов:

  • Окрасочные материалы на основе битума и полимеров;
  • Штукатурные смеси с использованием холодного асфальта, горячего и цемента;
  • Оклеечные рулоны и листы;
  • Облицовочные стальные листы и листы из полиэтилена.

Окрасочная гидроизоляция

Этот вид представляет собой многослойное водонепроницаемое покрытие, которое наносится на изолируемые поверхности окрасочным методом. Оно имеет толщину покрытия в пределах 3 — 6 мм. Такая изоляция получила наибольшее распространение, потому что обеспечивает надежную защиту бетонных и железобетонных поверхностей. Но по долговечности окрасочная изоляция уступает другим типам.

От других ее отличает легкость нанесения на поверхности, но рекомендуется в основном для борьбы с капиллярной влагой. Если гидростатический напор не превышает 5 м и есть возможность периодического осмотра состояния гидроизоляции, то ее можно применять. Защищаемая поверхность не должна иметь деформационных швов.

Основой окрасочных изоляций являются битумы и полимеры, полимерные смолы. Не допускается применять в качестве окрасочной гидроизоляции чистые разжиженные битумы.

Защита деформационных швов при отсутствии грунтовых вод выполняется с помощью просмоленных досок, которые оборачивают рубероидом и устанавливают в шов. После установки шов заделывается герметизирующим материалом и раствором цемента.

Применение изолирующих материалов во многом зависит от их качества и места применения. Например, если используются перечисленные битумно-полимерные компоненты, то количество слоев будет значительно уменьшаться до 1-2. Это уменьшение происходит не в ущерб надежности защиты.

Полимерные покрытия состоят из синтетических смол или лакокрасочной основы. К ним можно отнести синтетические каучуки и смолы: хлоркаучуки, бутилкаучуки, алкидные краски и полиуретаны. Применяются краски и мастики на основе эпоксидных смол.

Еще одна интересная разновидность гидроизоляции создана из полимерцементных составов. Само название говорит об основных компонентах: водонепроницаемый цемент, фракционный песок, синтетические латексы, эмульгаторы и жидкое стекло. Смесью должна обеспечиваться адгезия по бетону не менее 0.1 мПа, а гибкость зависит от района применения.

Примером такой смеси можно назвать композит портландцемента и песка определенных фракций с модифицированными полимерами. Размешиваются в воде и потом легко наносятся на поверхность кистью, распылителем или валиком.

Применяется для защиты конструкций из бетона, железобетона, кладки из кирпича, которые подвергаются агрессивным атмосферным осадкам. Такое покрытие долговечно, имеет высокую проницаемость в строительные элементы, высокую адгезию. Расход на 1 м² составляет от 1 до 2.5 кг. Расход зависит от количества наложенных слоев.

Штукатурная гидроизоляция

В составе этого типа изоляции главное место занимают цементы, битумы и вяжущие полимерные добавки. Для армирования в состав добавляют органические и минеральные наполнители. Нанесение на поверхность выполняется обычным штукатурным методом. Толщина покрытия может колебаться в пределах 6 – 50 мм.

В качестве вяжущих неорганических компонентов применяются цементы, торкретбетон или коллоиды. Если в основу заложены битумы как вяжущие компоненты, то продукт представляет собой мастику из холодного асфальта, мастику из горячего асфальта и горячих асфальтовых растворов.

Соблюдается соотношения песка и цемента в пропорциях 1:1 или 1:2. Толщина наложенных слоев зависит от статического напора воды, но не должна быть более трех слоев. При напоре 10 м толщина может составлять не более 20 мм, при напоре до 30 м не более 30 мм.

Условие применения штукатурной изоляции определяется кислотно-щелочными параметрами грунтовой воды. Существуют различия использования холодных и горячих мастик. На горизонтальных или наклонных поверхностях применяется метод заливки штукатурной гидроизоляции, а также заливки в щели.

Оклеечная гидроизоляция

Для выполнения изоляционных работ этого типа используются битумные рулонные или листовые материалы:

  • Изол;
  • Гидроизол;
  • Фольгоизол;
  • Армобитеп и другие.

В список можно добавить стеклорубероид, асфальтовую изоляцию и слой цементного раствора. Укладка гидроизоляционных ковров выполняется со стороны водяного напора. Для такого вида изоляции обязательным считается применение защитных ограждений из кирпича или бетонных плит. При отсутствии допускается применение деревянных защитных конструкций.

Применение защитных ограждений объясняется применением полиэтиленовых пленок, которые обладают высокой стойкостью к гниению и агрессивным средам, но имеют небольшую физическую прочность. Любое перемещение грунта может повредить весь защитный ковер. Для получения сплошной водонепроницаемой поверхности пленки склеивают с помощью специальных мастик.

Облицовочная гидроизоляция

Метод установки защиты от попадания воды один – облицовка поверхностей металлическими или полимерными пластинами. Металлическая гидроизоляция выполняется из стальных листов толщиной около 4 мм. Пластины соединяются с помощью сварки, а с защищаемой поверхностью с помощью анкеров с последующей заделкой бетоном.

Устанавливается металлическая изоляция в условиях высокого статического напора и высокой температуры. Размещается она с внутренней стороны поверхности, что дает возможность выполнять периодические осмотры и ликвидировать появляющиеся течи.

Полимерная изоляция представляет собой однослойный ковер. Собирается такое покрытие встык, а стыки соединяются с помощью клея или сварки. К поверхности крепится гвоздями, дюбелями или прижимными планками. Полиэтиленовый профилированный лист закладывается в опалубку до выполнения бетонирования.

Конструкция гидроизоляции

Для разных условий, которые определяются величиной статического напора воды, температурными режимами, щелочно-кислотными параметрами грунтовых вод, применяют различные конструктивные решения. Все они направлены на достижения максимальной эффективности применяемых материалов от проникновения воды и образования конденсата.



Гидроизоляция подземных частей зданий и сооружений

Содержание статьи:

  1. Виды гидрофизических нагрузок, воздействующих на фундамент и подвал здания
  2. Гидроизоляция фундамента
  3. Гидроизоляция подвала
  4. Гидроизоляция пола
  5. Гидроизоляция стен
  6. Гидроизоляция подземного гаража
  7. Гидроизоляция цокольного этажа
  8. Гидроизоляция железобетонных конструкций
  9. Расценки на проведение работ по гидроизоляции

Прежде чем начать строить дом, необходимо заложить прочный фундамент, на нем надежный подвал с мощным цокольным этажом, и что самое важное в наших климатических условиях сделать качественную гидроизоляцию. Только после этого можно со спокойной душой приступать к возведению стен будущего дома.

От того на сколько грамотно и качественно будет сделано основание, зависит прочность всей конструкции. Поэтому самой актуальной проблемой строительства является гидроизоляция подземных частей зданий и сооружений, определяющая несущую способность и долговечность всей постройки.

Если сравнивать с кровельной изоляцией, которая находится на виду, всегда доступна для проведения ремонта или дополнительных изоляционных работ, гидроизоляция помещений основания здания будет полностью закрыта грунтом, элементами постройки и покрытиями защитных конструкций.

Поэтому любой вид гидроизоляции подземных помещений является сложным процессом, состоящим из множества операций, обеспечивающих надежную защиту бетонных стен основания и железобетонных конструкций.

Помимо всего, подобная изоляция должна учитывать такие факторы как недостаточная вентиляция помещений, отсутствие источников естественного света, и многое другое. Малейшее нарушение технологий неизбежно приведет к таким проблемам как:

  • Коррозия внутренней арматуры;
  • Снижение устойчивости несущей конструкции;
  • Нарушение работы коммуникаций;
  • Необходимость выполнения дополнительных работ по изоляции, а также незапланированного ремонта гидроизоляции.

Поэтому первоначальные работы по гидроизоляции фундамента, подвала, цокольного этажа, должны выполняться качественными материалами, с соблюдением всех технических особенностей, обеспечивающих долговечность и надежность, иными словами быть идеальными.

Виды гидрофизических нагрузок, воздействующих на фундамент и подвал здания

Гидроизоляция подземных помещений на протяжении всего существования здания будет напрямую контактировать с почвой, грунтовыми и паводковыми водами. Поэтому материалы и способ их применения подбираются с учетом климатических и местных особенностей.

Необходимо учитывать, что наружным поверхностям подземных этажей здания придется противостоять как минимум трем видам негативных влияний, это:

  • Влажность почвы. Влага пропитывает пористые материалы, применяемые для постройки несущих конструкций, и способна со временем разрушать их изнутри. Для защиты от этого фактора выполняется противокапиллярная гидроизоляция;
  • Осадковые безнапорные воды. Сезонные осадки, пропитывающие грунт и поднимающие уровень грунтовых вод, способны создать значительные течи и разрушения в незащищенных постройках. Защитой от подобного влияния воды является метод безнапорной гидроизоляции;
  • Грунтовые воды, протекающие по своему руслу и под сильным напором постоянно подмывающие подземные части здания. Противостоять такому опасному фактору может только Противонапорная гидроизоляция, устанавливаемая непосредственно в период строительных работ.

Опытные специалисты, прежде чем приступить к выбору метода гидроизоляции подземных частей строения проведут ряд вспомогательных мероприятий, способствующих ослаблению напора и снижению негативного воздействия на сооружение. Это может быть прокладка дренажной системы, формирование грунта или установка защитных щитов.



Гидроизоляция фундамента

На фундамент возлагается самая большая ответственность за устойчивость и прочность будущего дома. Поэтому, прежде всего, подбирается тип фундамента, соответствующий типу грунта, и наличию негативных факторов.

В основном используются три основных вида фундаментов, это:

  • Ленточный фундамент, который используется для массивных тяжелых зданий с нестандартной архитектурой. Это метод построения наиболее прочной и выносливой кладки под основные несущие стены. Ленточные фундаменты выполняются сборным или монолитным способом. Основным преимуществом этого вида основания зданий является повышенная прочность, надежность и долговечность.
  • Свайный фундамент. Вид основания, не требующий особых затрат, и прекрасно подходящий для строительства в условиях низкого температурного режима и высокого промерзания почвы. Свайный фундамент, это идеальный вариант для набольших построек из легкого материала на устойчивом грунте.
  • Плитный фундамент широко применяется для строительства на неустойчивом подвижном грунте, на сыпучих почвах с неравномерным сезонным сжатием и осадочных породах. Он прекрасно выдерживает тяжелые строения, и подходит для небольших домов. Сплошной фундамент не уступает по надежности ленточному собрату, и отличается максимальной простотой выполнения.

Все виды фундаментов формируются с использованием бетона или железобетонных конструкций, и требуют обязательной гидроизоляции. Гидрозоляционные работы фундамента проводятся на этапе его возведения с применением таких методик как:

  • Обмазочная изоляция,
  • Проникающая изоляция,
  • Рулонная гидроизоляция,
  • Инъектирование стен фундамента.

Изоляционные мероприятия выполняются горизонтальным и вертикальным способами, для гарантированного предотвращения проникновения влаги внутрь помещений.



Гидроизоляция подвала

Подвальные помещения в современных постройках являются многофункциональным пространством. Поэтому к ним выдвигаются особые требования по влагоустойчивости. Методы гидроизоляции подвала подбираются с учетом особенностей местности и уровнем негативных факторов. В большинстве случаев применяются комплексные мероприятия по изоляции, дабы сделать подвальное помещение недоступным не только для проникновения воды и влаги, но и предотвратить рост плесневых грибков, так же способных разрушить кладку стен подвала.

В подвале отличается и методика гидроизоляции стен и пола. Это важный момент, который необходимо учитывать при проведении гидроизоляционных работ в подвальном помещении.

Гидроизоляция пола

Для повышения прочности пола и создания непроницаемого слоя от воды применяется метод засыпной изоляции. Он помогает предотвратить проникновение грунтовых вод и избавить от их негативного воздействия. Специальные материалы распределяются по поверхности пола, и соприкасаясь с влажной средой создают водонепроницаемый слой.

Гидроизоляция стен

Для изоляции стен подвального помещения совмещают несколько методик. Так, обязательно проводят наружную изоляцию с помощью пропитывающих и обмазочных материалов, и внутреннюю изоляцию оклеечным методом или инъектированием полимерными материалами.

В последнее время на пике популярности находятся проникающая и инъекционная гидроизоляция стен подвалов, позволяющие без особых усилий сделать помещение сухим и пригодным для обустройства рабочих комнат или паркинга.

Гидроизоляция подземного гаража

Обустройство в подвальной части здания паркинга или гаража сегодня стало насущной необходимостью. Это позволяет не загромождать прилегающую к дому территорию, не искать места для стоянки автомашины, при этом иметь всегда ее под рукой, и не отравлять газами окружающую среду, так как выхлопные газы будут проходить через вентиляционные фильтры.

Важно, что бы помещение для гаража было всегда сухим и хорошо проветриваемым. Поэтому гидроизоляция подземного гаража имеет свои особенности. При строительстве такого помещения необходимо учитывать его тяжеловесность, наличие большого количества деформационных швов, как температурных, так и усадочных, обязательные отверстия для коммуникационных систем.

В современном строительстве применяются такие виды гидроизоляции помещений для гаража как:

  • Обмазочная и проникающая изоляции,
  • Наплавляемая методика,
  • Жесткая и монтажная изоляция,
  • Клеевой метод.

При качественно проведенных работах по гидроизоляции, подземный гараж станет надежным и уютным домом для вашего железного друга.

гидроизоляция подземного гаража



Гидроизоляция цокольного этажа

Цоколь является верхней частью подвального строения здания, и соприкасается непосредственно со стенами жилых комнат. Это значит, что гидроизоляция цокольного этажа должна выполняться с особой тщательностью, так как проникновение влажных испарений сделает дом сырым, холодным и неуютным.

Так как цоколь выполняется в основном из монолитного бетона, ФБС блоков или полнотелого кирпича, используемые методы гидроизоляции, направлены на придание непроницаемости этим материалам.

В цокольных этажах выполняется всегда комплексная изоляция стен и пола, включающая наружные и внутренние работы по гидроизоляции и утеплению.

Горизонтальная изоляция цоколя выполняется по ходу строительства, и рассчитана на предохранение от влаги стены несущей конструкции. А так же для создания барьера между фундаментом и цоколем.

Вертикальная изоляция проводится внутренним методом, и помогает сделать непроницаемыми стены цокольного этажа.

На этом этапе строительства применяются такие материалы как:

  • Керамика,
  • Керамгранит,
  • Штукатурка.

А так же полимерные, обмазочные и эпоксидные смеси для инъекционной и проникающей гидроизоляции.

Гидроизоляция железобетонных конструкций

Сегодня без железобетонных элементов не обходится практически ни одно строительство. Из них делают прочные и долговечные основания зданий, используют при постройке несущих стен домов, укрепляют конструкции подземных гаражей.

Такая практика применения подвергается железобетонные части здания постоянному негативному воздействию грунтовых вод и атмосферных осадков, что значительно подрывает их прочность и долголетие.

Продлить жизнь железобетонным конструкциям, а значит укрепить и все здание можно только с помощью качественной гидроизоляции. Для этого разработаны такие методы как:

  • Штукатурная гидроизоляция, выполняемая с применением полимерцементных составов и растворов.
  • Окрасочная гидроизоляция, выполняемая пенообразующими, пластичными, многокомпонентными материалами.
  • Оклеечная гидроизоляция, водонепроницаемый слой которой создается за счет наложения рулонных материалов на клеевой основе.

Материалы для гидроизоляции железобетонных конструкций сегодня представлены самым широким ассортиментом. Теперь есть возможность подобрать такой состав, который без усилий выдержит имеющийся температурный режим, агрессивность и напор грунтовых вод, а так же другие неприятности внешней среды. Одновременно можно использовать пассивные и активные виды материалов.

Для пассивной гидроизоляции используют мастики, листовые и рулонные полимеры.

К активным способам защиты относятся проникающие многокомпонентные составы, способные вступать в химическую реакцию с несущей конструкцией, делая ее непроницаемой и прочной.

Разнообразие методов, средств и материалов для гидроизоляции подземных помещений свидетельствует о возможности подбора наиболее выгодного, эффективного и долговечного способа предохранения строения от водной агрессии.

Расценки на проведение работ по гидроизоляции

Стоимость работ по гидроизоляции и срок выполнения в каждом случае определяются индивидуально – они зависят от объёма и сложности. Наши специалисты с радостью приедут к Вам на объект в удобное для Вас время для оценки сложившейся ситуации. Выберут самый оптимальный вариант гидроизоляционных работ и посоветуют те или иные материалы для гидроизоляции, составят смету. Мы всегда рады Вам помочь!

Какие требования предъявляет СНиП к гидроизоляции фундамента

От качественной гидроизоляции фундамента во многом зависит надежность всей конструкции. Поэтому к ней предъявляют особо строгие требования. Все работы необходимо проводить соответственно нормам, предписанным в госстандартах и СНиПе. Аббревиатура расшифровывается как “Строительные нормы и правила” и представляет собой систему нормативных документов о строительстве.

СНиП предписывает обязательное проведение гидроизоляционных работ в случае, когда грунтовые, сточные воды, некоторые другие жидкости оказывают на фундамент воздействие высокой и средней интенсивности. Но даже в случае отсутствия воздействия влаги на фундамент гидроизоляция отнюдь не является лишней мерой. Устройство гидроизоляции необходимо при расположении фундамента в набухающем, присадочном, пучинистом грунте, при содержании в почве большого количества щелочных и кислотных примесей, соединений животного происхождения и т.д.

В СНиП содержится информация о сфере применения разных материалов для гидроизоляции, приводятся характеристики каждого материала, требования и процессу их производства, условиям хранения и применения.

Основные требования СНиП к работам по гидроизоляции фундамента

До начала проведения работ все обрабатываемые поверхности необходимо основательно загрунтовать, чтобы не оставалось никаких пропусков. Углы проклеиваются полосками гидроизола. Их минимальная ширина должна составлять 200 мм.

В соответствии со СНиП, до начала проведения гидроизоляции необходимо осуществить подготовительные работы, в ходе которых поверхность основательно готовится к дальнейшей обработке определенным гидроизоляционным материалом. В перечень мер входят:

  • заделка трещин;
  • срубка наплывов бетона;
  • устранение ржавчины;
  • закругление и скос углов;
  • просушивание поверхности;
  • очищение от грязи и пыли с помощью ветоши.

Более подробно о требованиях, предъявляемых к данному этапу работ, можно узнать в СНиП 3.04.01 – 87.

Отдельные требования прописаны для работы с гидроизоляционными материалами. При осуществлении их погрузки следует руководствоваться правилами, указанными в ГОСТ 12.3.009 – 76.

  1. Уровень влажности бетона во время проведения гидроизоляционных работ не должен превышать 4%.
  2. Окрасочную гидроизоляцию можно проводить только после основательного высыхания грунтовки.
  3. Ее наносят как минимум в два слоя. Лучшего качества можно добиться при четырехслойном нанесении.
  4. Минимальная толщина слоя окрасочной гидроизоляции должна составлять 3 мм, максимальная – 6 мм.
  5. Смежные полосы непременно должны перекрываться.
  6. Каждый последующий слой можно наносить после основательного высыхания предыдущего.

Чтобы соединить оклеечную и окрасочную гидроизоляцию, используют процесс наклеивания всех слоев с одновременным нанесением окрасочного промежуточного слоя. В горизонтальном направлении сопряжение осуществляется по методу термоса, что означает необходимость перекрывания гидроизоляции стяжкой.

Контроль качества проводимых работ ведется в соответствии с СНиП 3.01.01 — 85* — об организации строительного производства. Также следует ознакомиться с разделом СНиП 3.04.01 – 87 об изоляционных и отделочных покрытиях.

Правила проведения гидроизоляции в зависимости от типа подземных вод

В соответствии с установленными правилами и нормами гидроизоляция оклееченого типа для защиты от сточных вод и других жидкостей проводится с помощью следующих материалов:

  • гидроизола;
  • ПВХ-пленки;
  • гидростеклоизола;
  • бризола;
  • полиизобутилена;
  • стеклоткани.

Подробнее об этом можно узнать во втором разделе СНиП 3.04.01 – 87, а также в СНиП 3.04.03 — 85.

Для защиты от капиллярного подъема грунтовых вод нормы СНиП (седьмой раздел 3.06.03 — 85) предписывают применение гидроизоляции на основе наливки из асфальтобетона или черного щебня (битумная пропитка).

Главные требования СНиП к гидроизоляционным полимерным материалам

В последние годы производители активно осваивают выпуск полимерных гидроизоляционных материалов. Они отличаются высокой эффективностью и прекрасными эксплуатационными качествами. Проведение гидроизоляции материалами на полимерной основе регулируется разделом 3.04.01 – 87 Строительных норм и правил. При осуществлении работ необходимо также руководствоваться требованиями СНиП III – 4 — 80.

Согласно СНиП, работы можно осуществлять только при температуре выше 0 градусов, однако необходимо избегать проведения гидроизоляции в очень жаркую погоду, под воздействием сильного ультрафиолетового облучения, при значительной скорости ветра или под дождем.

До начала проведения работ обрабатываемая поверхность непременно следует очистить от масляных пятен, грязи, пыли, раковины должны быть затерты, а сколы устранены.

Строительные нормы и правила, касающиеся гидроизоляционных работ, регулируют технические требования, предъявляемые к инъекционным составам для проведения гидроизоляции, и регламентируют саму технологию инъецирования.

До начала работ необходимо тщательно изучить все соответствующие разделы СНиП, поскольку несоответствие им может привести к низкому качеству гидроизоляции и проблемам при регистрации здания в БТИ.

ВСН 64-97 «Инструкция по технологии устройства гидроизоляции и укрепления стен, фундаментов, оснований полимерными гидрофобизирующими составами»

КОМПЛЕКС ПЕРСПЕКТИВНОГО РАЗВИТИЯ г. МОСКВЫ

УПРАВЛЕНИЕ ВНЕБЮДЖЕТНОГО ПЛАНИРОВАНИЯ РАЗВИТИЯ ГОРОДА

УПРАВЛЕНИЕ РАЗВИТИЯ ГЕНПЛАНА

НИИМОССТРОЙ

ВЕДОМСТВЕННЫЕ
СТРОИТЕЛЬНЫЕ НОРМЫ

ИНСТРУКЦИЯ
ПО ТЕХНОЛОГИИ УСТРОЙСТВА
ГИДРОИЗОЛЯЦИИ И УКРЕПЛЕНИЯ
СТЕН, ФУНДАМЕНТОВ, ОСНОВАНИЙ
ПОЛИМЕРНЫМИ ГИДРОФОБИЗИРУЮЩИМИ СОСТАВАМИ

ВСН 64-97

МОСКВА 1997

"Инструкция по технологии устройства гидроизоляции и укрепления стен, фундаментов, оснований полимерными гидрофобизирующими составами" разработана НИИМосстроем (к.т.н. Б.В. Ляпидевский, к.т.н. А.Ф. Ландер, ст. научный сотрудник Т.А. Клейман).

При пользовании настоящей инструкцией следует учитывать утвержденные изменения, вносимые в стандарты и технические условия на материалы, применяемые для гидроизоляции и укрепления стен, фундаментов, оснований полимерными гидрофобизирующими составами.

Комплекс перспективного развития г. Москвы

Ведомственные строительные нормы

ВСН 64-97

Инструкция по технологии устройства гидроизоляции и укрепления стен, фундаментов, оснований полимерными гидрофобизирующими составами

Вводится впервые

Управление внебюджетного планирования развития города

Управление развития Генплана

1.1. Настоящая инструкция предназначена для руководства при устройстве гидроизоляции и укрепления конструкции стен, фундаментов и оснований реконструируемых зданий полимерными, гидрофобизирующими составами (ГУ-412э; ГУИ-412э; Аквафин-Ф; Аквафин-1К; Аквафин-2К; Аквафин-СМК). Схема механизма водопоглощения приведена на рис. 1.1.

1.2. При производстве работ, указанных в п. 1.1., необходимо соблюдать требования СНиП 3.04.01-87 "Изоляционные и отделочные покрытия" и настоящей инструкции.

1.3. Полимерные составы, предлагаемые для гидроизоляции и укрепления конструкций из кирпича, камня, бетона, представляют собой композиции на основе гидрофобизирующих кремниевых соединений.

1.4. Составы, предназначенные для гидроизоляции и укрепления конструкции стен и фундаментов, должны быть проверены на соответствие техническим требованиям, указанным в настоящей инструкции.

1.5. Полимерные составы поступают на строительные объекты готовыми к употреблению.

1.6. До начала работ по гидроизоляции и укреплению конструкций должны быть закончены подготовительные работы.

1.7. При производстве работ по гидроизоляции полимерными и полимерцементными составами необходимо соблюдать требования СНиП III-4-80* "Техника безопасности в строительстве" и настоящей инструкции.

Внесены НИИМосстроем

Утверждена

"15" июля 1997 г

Дата введения в действие

"1" января 1998 г

Рис. 1.1. Схема механизма водопоглощения

Водопоглощение в жидкой форме:

1 - дождевая вода; 2 - фильтрационная вода; 3 - поднимающаяся влага;

Водопоглощение в форме водяного пара:

4 - капиллярная конденсация; 5 - гигроскопическое водопоглощение; 6 - конденсация

Выполн

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
