Гидроизоляция и дренаж фундамента – Дренаж фундамента под ключ, узнать стоимость работ по дренажу фундамента дома и здания, цена за метр

3 вида + пошаговая инструкция

Надежность и срок эксплуатации каждого строения во многом зависит от качества фундамента. Его подбирают при проектировании, исходя из особенностей здания — этажности, массы и состава грунта. Серьезную опасность для частных домов и коттеджей несет подтопление строения. Дренаж фундамента призван обеспечить защиту от избыточного количества влаги.

Причины избыточной влажности

Если строение расположено в низине на нестабильных грунтах, его основание постоянно взаимодействует с водой. Пути проникновения влаги могут быть различны:

  • при отсутствии или неправильной установке ливневой системы вода собирается во время выпадения осадков;
  • сток талых вод в весенний период повышает опасность подтопления низинных местностей;
  • высокий уровень подземного водяного горизонта, особенно в период перенасыщения грунта влагой.

Эти факторы серьезно влияют на целостность конструкций и снижают комфортность проживания.

дренаж при строительстве фундамента

Последствия отсутствия дренажной системы фундамента

Что влечет за собой постоянное или периодическое подтопление.

  • В подвальных помещениях, подземных гаражах и цокольных комнатах образуется плесень и развивается грибок, концентрируется неприятный запах затхлости и сырости, который не может побороть установленная вентиляция.
  • Подмывается опорное основание, заиливается песчано-гравийная подушка.

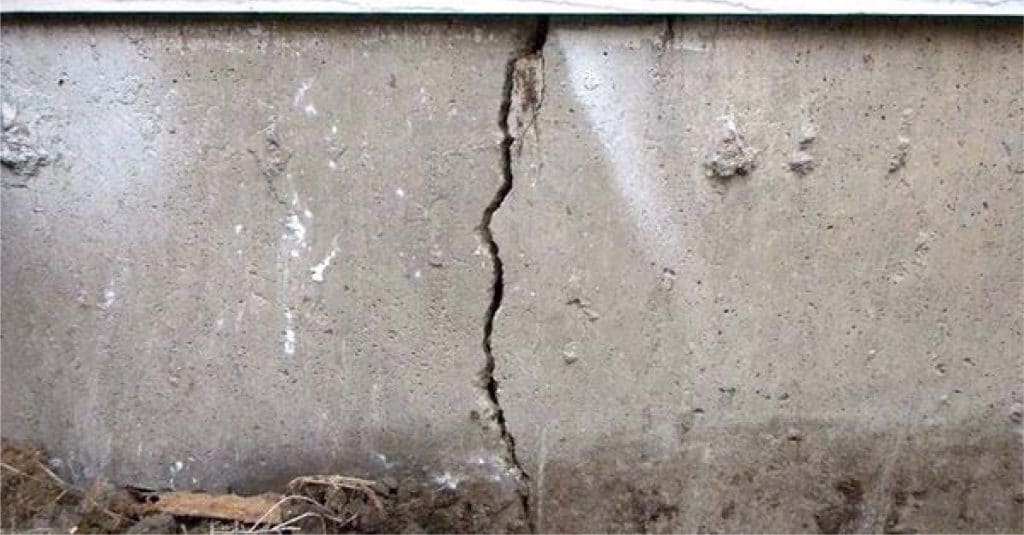

  • Влага проникает в толщу бетона и при промерзании разрывает конструкцию.
  • Если вода проникнет к металлическим элементам армирования, то она вызовет их коррозию, а, значит, увеличение объема. Такой процесс приведет к образованию трещин и разрывов в бетонных монолитах.

Итогом проникновения влаги становится постепенное разрушение основания, просадка дома, образование трещин в стеновых и потолочных конструкциях. Постепенно жилье становится абсолютно непригодным к эксплуатации.

дренаж фундамента частного дома

Функции дренажа вокруг фундамента

Дренаж фундамента частного дома обеспечивает защиту от проникновения воды в подвальные помещения и ограничивает ее взаимодействие с подземными строительными конструкциями до минимально возможного уровня. На систему водоотвода возлагается несколько задач:

  • стабилизация влажности почвы в непосредственной близости от строения;
  • отвод от здания ливневых стоков в специально оборудованные места;
  • перехват и удаление подземных вод от фундаментного основания.

Правильный дренаж фундамента, выполненный с учетом расположения здания и особенностей состава грунта, перераспределит потоки после возведения строения, направляя их в обход к предусмотренным накопителем. Такая конструкция надежно защитит и обеспечит высокие эксплуатационные показатели на все время использования.

По теме: Дренаж вокруг дома: 6 видов + инструкция

дренаж фундамента

Выбор типа дренажа

Основными факторами, влияющими на выбор дренажной системы, являются:

  • тип фундамента строения;
  • расположения объекта – возвышенность или низина;
  • уровень грунтовых вод на строительной площадке;
  • особенности климатической зоны;
  • периодичность и объем осадков;
  • близость водоемов;
  • возможность подтопления при таянии снега.

По теме: Дренаж участка: как сделать своими руками

В идеальных условиях достаточно установки ливневой системы, но в основном требуется устройство дренажа фундамента по всем правилам СНиП. Полноценная конструкция рекомендована в следующих ситуациях:

  • здание возводится на почвах, содержащих глину;
  • ваш регион отличается продолжительной зимой;
  • в регионе низкий уровень промерзания почвы;
  • обильные весенние-осенние осадки с возможностью затопления территорий;
  • строительный участок размещается в низине или на пологом склоне;

Обустройство дренажа фундамента возможно как на стадии возведения объекта, так и для уже введенного в эксплуатацию здания.

Важно! Специалисты-строители советуют позаботиться об этой системе предварительно и внести ее в проектную документацию. Таким образом, ускоряется процесс укладки, экономятся значительные средства, расширяется выбор системы, подготовленный приусадебный участок не теряет внешний вид.

Типы дренажных систем

Для водоотведения применяются схемы различных типов, которые рекомендованы для определенных условий эксплуатации. Их выбор зависит от множества факторов, поэтому грамотней доверить разработку проекта специалистам.

Важно! Если вы решили обустроить систему самостоятельно, выройте в месте закладки фундамента контрольную яму ниже заглубления несущих конструкций на 1 м. По срезу вы определите толщину, количество и состав пластов, их структуру и характер. Ориентируясь на полученную информацию, можно начинать строительные работы.

Дренаж фундамента дома по типу можно разделить на три большие группы: кольцевой пристенный и пластовый. Для получения наибольшего эффекта их можно комбинировать и дополнять.

Устройство кольцевого дренажа

Эта система обеспечивает снижение общего уровня влажности почвы на территории, прилегающей к дому. Наиболее эффективна такая схема на песчаных грунтах. Дрены (дренажные трубы) укладываются по периметру здания на удалении 5 — 7 м. Такое расстояние укладки дренажа от фундамента не ослабляет грунт и охватывает значительную площадь.

Схема кольцевого дренажа
Инструкция по укладке
  1. Прокладку траншеи начинают в теплый сезон, когда атм

Делаем внутренний и цокольный дренаж фундамента без существенных затрат

Может ли обычная труба ПВХ с дырочками спасти строение от просадки и разрушения, а газон вокруг здания от гибели? На самом деле, может, если эта труба представляет собой правильный дренаж фундамента дома. Как его сделать и что надо учитывать при его сооружении вы узнаете в этой статье!

Какие задачи сможет выполнить правильно сделанный дренаж

Отвод воды от фундамента – это не прихоть владельцев и пустые капиталовложения. Это, без преувеличения, одна из самых главных вещей, которая сохранит целостность всего строения и ваш ландшафтный дизайн. Как? Сейчас мы рассмотрим.

  1. Отвод грунтовых вод позволяет убрать лишнюю влагу из-под самой основы. Если этого не делать, то после сильных дождей существует большой риск просадки фундамента. Следовательно, вся конструкция может не только треснуть, но и рухнуть, в зависимости от масштаба повреждения. Дренажная система фундамента необходима не только для коттеджа или дачи, но и для любого строения, которое находится в зоне риска – области, где присутствует большое количество осадков.
  2. Дренаж  снижает уровень грунтовых вод после дождей или паводков, ускоряет ее вывод с участка. Если у вас есть подвал или гараж на цокольном этаже, наверняка знакомы с проблемой  сезонных подтапливаний, с которыми приходится бороться неделями. Теперь вода сразу уйдет от бетона, не будет проходить через гидроизоляцию.
  3. Правильный отвод воды не позволяет ей убить растения возле сооружения. Если у вас растет газон, зеленные насаждения, кустарники возле дома, они могут погибать при длительном прохождении воды через дренаж и ее застаивании возле стен.

Всех этих последствий можно избежать, если сделать правильный дренаж фундамента  своими руками и установить двойную систему отвода. А как это сделать правильно и быстро вы сейчас узнаете.

Активный дренаж воды на уровне основания

Это – основная мера защиты здания, которая обязательно должна быть предпринята. Она представляет собой систему из нескольких решетчатых труб, которые залегают на

глубине равной фундаменту + 20 сантиметров. То есть, если он углублен на 150 сантиметров, то труба должна лежать на 170 см – это общепринятая норма. Рассмотрим пошагово, как все сделать и, допустим, что отвод делается от уже существующего рабочего здания.

Шаг 1Расчищаем фундамент.

Вырываем траншею, по которой может худо-бедно продвигаться 1 работник. Найдете маленького работника – меньше придется рыть. Берем большую саперную лопату (она лучше всего подойдет для работ в условиях стесненного пространства) и копаем до самого основания бетона, выравниваем поверхность. Если у вас есть отмостка возле дома,   рыть придется  по ее линии.

Шаг 2Закапываем трубу.

Подготовьте трубу ПВХ с армированием, чтобы выдерживала солидные нагрузки. Для начала превращаем ее в  решето. Берем острый предмет и прокалываем в ней очень много дырочек по всей длине, через каждые 3-5 сантиметров, со всех сторон. Далее берем геотекстиль, кладем на землю, насыпаем на него 5 сантиметров щебня штыковой лопатой, укладываем трубу, насыпаем еще 5 сантиметров щебня сверху. Теперь все это заворачиваем в геотекстиль. У вас должна идти труба по всему периметру дома, вокруг основания, причем спиралью – угол наклона везде 10%. Выходит   в септик (лучше вывести за территорию, если будет возможно).

Шаг 3Закапываем всю яму.

Вместо земли, которая там была,  насыпаем 100 сантиметров щебня, а только потом положить сверху слой плодородной почвы. Это делается для того, чтобы почва как можно лучше пропускала влагу к трубе, была максимально аэрированной (с повышенной воздухопроницаемостью).

Шаг 4.

На уровне 100 сантиметров над установленной трубой должна идти еще одна, точно такая же. Она будет укладываться просто на щебень (обмотана текстилем), а сверху присыпаться керамзитом.

Теперь у нас будет качественный дренаж, который обезопасит всю конструкцию от грунтовой воды, которая накапливается после дождя около фундамента и основания здания. Она  также  отлично отводит грунтовые воды, поэтому вашему подвалу не грозят осенне-весенние проблемы.

Пассивная защита от «потопов»

Не всегда дренаж должен отводить собравшуюся воду около стен, он может просто не допускать ее попадание туда. Рассмотрим основные предметы, которые стоят копейки, а имеют значение ничуть не меньше, чем труба ПВХ у основания.

  1. Отмостка. Очень эффективная вещь, которая сможет «отодвинуть» влагу на расстояние, равное ее ширине. Она делается для того, чтобы вода не стекала по стене здания, а делала это за метр от него. Таким образом, она попадет прямо на отвод. Даже самая лучшая гидроизоляция здания не может полностью защищать стены, поэтому влагу надо убирать он бетона подальше.
  2. Ливневка. Если ее сделать правильно, 80% воды будет уходить от дома еще до того, как попадет в землю.
  3. Водостоки с крыши. Они собирают влагу со всего периметра и отправляют ее в желоба для отвода. Система работает очень эффективно и вместе сможет удалить 95% жидкости, которая предназначалась для дренажа. Это существенно продлит его срок пригодности и повысит эффективность.

Если все сделать правильно, тогда ваше строение никогда не просядет, будет чрезвычайно долговечным и прочным, а о воде в подвале или гараже вы забудете навсегда!

горизонтальная и вертикальная, рулонная (оклеечная), битумная, жидкая

Гидроизоляция фундаментаПрисутствие воды в теле фундамента желательно только на этапе отвердения жидкого цементного раствора. В это  время основание не только не защищают от воды, а еще и дополнительно увлажняют. После завершения трансформации компонентов бетонного раствора в твердый цементный камень основание следует оградить от влаги.

Причем технология гидроизоляции фундамента должна гарантировать защиту и опорным элементам, и ростверку, и цоколю, и цокольному перекрытию строения. И в этой статье мы расскажем именно таких технологиях, решающих проблему комплексной гидроизоляции всей заглубленной части строения.

Виды гидроизоляции

Простейший комплекс защитных мероприятий основывается на применении элементарных протекторов, ограждающих тело фундамента от контакта с внешней средой. Более сложные технологии основаны на комбинировании влагозащитных пленок с системой дренирования строительной площадки.

В итоге, система защиты фундаментов от влаги обустраивается путем последовательного выполнения следующих действий:

  • Гидроизоляция профилированными мембранами ИзостудСтроительства дренажной подушки под фундаментом.
  • Гидроизоляции горизонтальных плоскостей основания.
  • Гидроизоляции вертикальных плоскостей основания.

Схема работы такой системы заключается в следующем: дренаж собирает и удаляет излишки влаги из окружающего фундамент почвы, а вертикальная и горизонтальная изоляция защищают тело фундамента от контакта с обезвоженными слоями грунта.

Разумеется, эффективность подобной схемы гидроизоляции зависит от соблюдения технологий обустройства каждого защитного элемента. Поэтому далее по тексту мы рассмотрим каждый этап этого процесса.

Обустройство дренажной системы фундамента

Дренаж основания дома обустраивается еще на этапе земляных работ. Причем в процессе строительства любого основания используют всего две технологии, основанные на: пристенном и кольцевом варианте дренирования котлована фундамента.

Пристенный дренаж

Первая технология, предполагающая пристенное дренирование, основана на обустройстве дренажной подсыпки и под опорами, и вокруг цоколя фундамента. Причем внешняя гидроизоляционная прослойка стеновых конструкций в области цоколя фундамента, в данном случае, должна защищать и горизонтальный (подошву), и вертикальный (стену) участок опоры.

В итоге, пристенный дренаж формируется следующим образом:

  • Пристенный дренажПосле рытья котлована на его дно засыпают дренажную подушку, поверх которой устанавливают ленту или монолитную плиту фундамента.
  • На участке между внешней стенкой фундамента и стенкой котлована в подушку закапывают отводную трубу, транспортирующую влагу из почвы в дренажный колодец.
  • После монтажа отводной трубы пространство между внешней стенкой фундамента и стенкой котлована засыпается дренажным грунтом (песком с гравием). Причем для удешевления подсыпки дренажный слой насыпают возле самой стены фундамента, а прочее пространство заполняют грунтом, извлеченным из котлована.

Скопившаяся в дренажном слое влага аккумулируется в ливневой сети дренажных труб и транспортируется по отводному трубопроводу в дренажные колодцы.

Кольцевой дренаж

Вторая технология, предполагающая кольцевое дренирование фундамента, основана на обустройстве дренажной траншеи вокруг уже готового фундамента. Причем, в отличие от первого варианта, возводимого в непосредственной близости от опорных элементов основания, кольцевой дренаж обустраивается на некотором расстоянии от строения.

В итоге, процесс сооружения дренажной системы кольцевого типа выглядит следующим образом:

  • Кольцевой дренажВокруг уже готового фундамента, на расстоянии 2,5-3 метров от внешних границ опоры, роется ленточная траншея, опоясывающая все строение.
  • На дно траншеи засыпают дренажную подушку, в которую вкапывают отводную трубу.
  • На следующем этапе трубу присыпают еще одним слоем дренажного грунта.
  • Далее, поверх дренажного слоя укладывают гидроизоляцию, поверх которой засыпают грунт, извлеченный из траншеи.

Состоящая из отводных труб ливневая система опоясывает фундамент и завершается в дренажном колодце. Излишки влаги, скопившиеся в дренажном слое, перетекают в ливневую систему и транспортируются по отводному трубопроводу к колодцу, удаленному от фундамента на приличное расстояние.

Горизонтальная гидроизоляция фундамента

Защитное покрытие, отсекающее влагу от горизонтальных плоскостей основания, формируется на этапе сооружения фундамента. И в большинстве случаев горизонтальная гидроизоляция реализуется в форме пленочного или рулонного покрытия, настилаемого на дно траншеи или котлована, непосредственно перед заливкой бетона.

Технология обустройства горизонтального протектора зависит от разновидности покрытия, используемого в процессе гидроизоляции фундамента.

Например, рулонная гидроизоляция фундамента выполняется следующим образом:

  • Рулонная гидроизоляцияПосле строительства котлована на его дно насыпают 20-сантиметровый дренажный слой.
  • Поверх слоя, укладывают геотекстиль, отсекающий грунтовую влагу от опорной подушки – 10-сантиметровой прослойки из прессованного песка, пропитанного цементным молочком.
  • Поверх подушки раскатывают (внахлест) рулоны рубероида, на которые ставят опалубку.

В итоге, заливка фундаментной плиты (или ленты) осуществляется прямо на рубероидное днище опалубки, которое не только препятствует пересыханию твердеющего бетона, но и защищает от грунтовых вод окончательно отвердевший фундамент.

А вот  битумная гидроизоляция фундамента реализуется совершенно иначе — разогретой смолой покрывают нижнюю часть опоры или монолитной плиты, используемой при строительстве ленты основания, перед инсталляцией несущего элемента в котлован.

В итоге,  процесс формирования битумного протектора выглядит следующим образом:

  • Битумный проектор основанияНа дне траншеи или скважины формируют песчаную подсыпку.
  • Готовый блок покрывают разогретым битумом в месте контакта элемента фундамента и подсыпки.
  • Защищенный блок монтируют на песчаную подушку.

Сквозь эту последовательность действий проходят все опорные блоки фундамента, контактирующие с грунтом. Причем помимо вязкого битума в этом процессе может использоваться любая жидкая гидроизоляция фундамента.

Ну а в качестве дополнительной защитной меры перед подсыпкой песчаной подушки на дно траншеи укладывают рулон геотекстиля с односторонней проницаемостью.

Вертикальная гидроизоляция фундамента

Защита вертикальных плоскостей фундамента выполняется после снятия опалубки (или завершения кладки) и перед обратной засыпкой грунта в котлован или траншею. Слой протектора наносится на вертикальные стены фундамента или с помощью распылителя (жидкая изоляция) или с помощью монтажа на клей (оклеечная гидроизоляция фундаментов).

Ну а на практике процесс вертикальной изоляции основания выгладит следующим образом:

  • В самом начале фундамента освобождают от опалубки.
  • Далее, на стене основания делается отметка, маркирующая нулевой уровень грунта – линию, где скрытый в земле фундамент переходит в надземный цоколь.
  • После чего, фундамент покрывают изолирующим слоем от верхней линии и до самой подошвы основания.

Причем в качестве изолирующего материала, в данном случае можно использовать и жидкую фракцию, и битум, и даже рубероид. Ну а после отвердения протектора в пазухи фундамента помещают дренажный и засыпной грунт. После чего гидроизоляция основания считается завершенной.

Гидроизоляция фундамента дома. Решение проблемы грунтовых вод в подвале

Гидроизоляция фундаментов - самое слабое место не только в коттеджном строительстве, но и в промышленном строительстве, включая такие спецобъекты, как подземные шахты, тоннели, метро и пр. У нас в стране существует немного фирм, которые смогут сделать гидроизоляцию качественно, с гарантией в десятки лет. Стоимость только гидроизоляционных работ с соблюдением всех технологических стандартов около 200 евро за кв. м поверхности, включая все стены, пол и потолок, что сравнимо по стоимости с сооружением всего дома. Поэтому обычной практикой в строительстве даже очень дорогих суперэлитных коттеджей является грубое нарушения норм и технологий при строительстве фундаментов с целью "экономии" материалов и "выигрыша" времени, а очень часто и по причине не надлежащей осведомленности в этом вопросе строителей-проектировщиков и технологов. Именно поэтому не сразу, а только через 5 - 10 лет обнаруживается брак, бороться с которым гораздо труднее и накладнее, чем при строительстве. Приходится делать внутреннюю гидроизоляцию с помощью минеральных вяжущих, обладающих многими недостатками, включая растрескивание ввиду естественной деформации здания.

Полная защита фундамента от влаги - это комплексная инженерная задача. Вы должны решить сами, что Вам нужно.

Если в доме планируется цокольный этаж, функционирующий как обычное жилое помещение, то для его защиты от воды (паров воды) требуются следующие условия:

  • полная внешняя гидроизоляция, включая все швы и плиту фундамента
  • пластичная гидроизоляция стыков и швов
  • внешний глубинный отводящий дренаж
  • внешняя теплоизоляция
  • вентилирование и кондиционирование воздуха внутри цокольного помещения

Но предположим, что у Вас нет цокольного помещения или оно не используется как жилое. Тогда, казалось бы, и не зачем беспокоиться. Эта очень частая ошибка. Подземная часть фундамента испытывает постоянное давление воды, особенно весной и осенью, а также в периоды затяжных дождей. Тангенциальные и нормальные составляющие сил давления воды на фундамент приводят не только к его выталкиванию и смещению, приводящему к трещинам и смещениям в фундаменте и деформации здания, но также и к коррозийному разрушению фундамента агрессивными компонентами грунтовых вод, проникающими под давлением в толщу фундамента. Чтобы убрать давление воды необходим глубинный отводящий дренаж. Без дренажа срок службы фундамента не превысит 50 лет, тогда как при устройстве надлежащей дренажной системы бетон фундамента с годами будет только крепчать.

Итак, во всех случаях необходим дренаж фундамента любого здания.

Если Вы только начинаете строительство и предполагается цокольный этаж, то оптимальное решение - сделать в комплексе внешнюю гидро- и теплоизоляция фундамента и пристенный дренаж (вариант 1) до засыпки котлована

Рис.1. Пристенный дренаж

  • дренаж по 1 варианту
  • гидроизоляция внешняя поверх бетона
  • теплоизоляция внешняя поверх гидроизоляции
  • пристенный дренаж поверх теплоизоляции

Если же дом с цокольным этажом уже построен и котлован давно засыпан, то необходим пристенный дренаж с глиняным замком

Внутренняя тепло- и гидроизоляция и дренаж

  • дренаж по 1 варианту
  • гидроизоляция обозначена светлокоричневым цветом
  • теплоизоляция обозначена красным цветом

Если цокольного этажа нет, есть только фундамент без нижней плиты, в этом случае технология устройства дренажа немного иная. На глинистых и суглинистых почвах дренаж располагается не в соприкосновении со стеной (вариант 2), а на расстоянии 1,5 - 3 метров от нее (рис.2). В этом случае нет опасности подвижки фундамента при раскапывании траншей, а между дренажной траншеей и домом будет слой глины, дополнительно препятствующий проникновению воды к стене (глиняный замок). Кроме того, при глубине заложения дрены на 0,5 метра глубже нижней точки фундамента, даже в случае существования плиты фундамента, на него и снизу не будет оказываться давление воды. Такое относительно недорогое, но очень эффективное решение позволит надежно защитить фундамент и избавиться от влаги в подвальном помещении. Единственное, что остается не решенным - это капиллярное проникновение влаги, от которого избавиться можно только при помощи полной гидро- и теплоизоляции в комплексе с системой кондиционирования. Но, как было отмечено выше, это и не требуется вовсе при отсутствии цокольного этажа, либо его использованием не как жилое помещение.

 Трашейный дренаж по 2 варианту

Если все же дом уже построен и в нем есть цокольных этаж, в котором предполагается бильярдная, тренажерный зал или другое жилое помещение, и обнаружились подтеки воды или большая влажность в помещении, то кроме устройства качественного дренажа по 1 варианту, нужно сделать внутреннюю гидро- и теплоизоляцию. При этом в случае не сильных подтеков достаточно сделать гидроизоляционную мембрану с помощью минеральных вяжущих с нанесением ее непосредственно на бетон (бетонная поверхность перед нанесением должна быть тщательно очищена и обезжирена!) (рис.3). В более тяжелых случаях рекомендуем сделать внутренний пристенный дренаж с устройством внутреннего приямка и принудительным отводом воды (рис.4).

Внутренняя тепло- и гидроизоляция и дренаж

  • внешний пристенный дренаж по 1 варианту
  • внутренний пристенный дренаж
  • внутренний припотолочный и приполовой дренаж
  • закрытый внутренний приямок с откачивающим насосом
  • в помощении сухо, отделка стен, потолка и пола как по обычной штукатурке
