Гидроизоляция стен фундаментов: Особенности гидроизоляции стен фундамента

Особенности гидроизоляции стен фундамента | Строительный портал

Чтобы защитить свой дом от проникновения грунтовых вод, сырости, капиллярной воды, влаги от косых дождевых осадков или таяния снега, вам нужно подумать о гидроизоляции фундамента. Благодаря этому здание будет надежно защищено от неблагоприятных воздействий, что даст реальную возможность продления срока службы жилого дома и комфортного проживания в нем. Мы в этой статье поговорим о том, как правильно сделать гидроизоляцию стен фундамента своими руками.

Содержание:

Особенности гидроизоляции фундамента
Виды гидроизоляции стен фундамента
Обмазочная гидроизоляция фундамента
Оклеечная или рулонная гидроизоляция
Проникающая гидроизоляция фундамента
Экранная гидроизоляция основания дома

Особенности гидроизоляции фундамента

Очень часто гидроизоляции фундамента домовладельцы не придают особого значения. Результатом такого отношения может быть преждевременное разрушение основания из-за пагубного воздействия воды. Чтобы это предотвратить, необходимо заранее позаботиться о приобретении качественных гидроизоляционных материалов, а также о выборе правильного способа нанесения их на стенки фундамента.

При гидроизоляционных работах основным требованием является то, что гидроизоляционный слой по всей поверхности фундамента должен наноситься без повреждений и разрывов. Гидроизоляцию принято наносить со всех сторон, где может проявляться воздействие влаги на стенки фундамента – и капиллярное просачивание влаги, и гидравлический напор.

Бывают такие случаи, когда гидроизоляцию фундамента нет необходимости делать. Если правильно будет сделана отмостка, а наибольший уровень во время весеннего поднятия грунтовых вод будет находиться на уровне не меньше одного метра от подошвы фундамента, то тогда можно и не наносить гидроизоляционный слой.

Поэтому говорить со стопроцентной гарантией, что можно не делать гидроизоляцию, было бы, конечно, неправильно.

Если расстояние от нижнего основания фундамента до максимального уровня (обычно весной) грунтовых вод менее одного метра, то достаточно будет сделать обмазочную гидроизоляцию, которая будет эффективной от капиллярного проникновения грунтовой воды, в том числе при выпадении осадков и таянии снегов.

Если будет строиться дом на глинистом или водоупорном суглинистом грунте со слоями водопроницаемой почвы, то также необходимы гидроизоляционные работы, даже если уровень грунтовой воды ниже метра от основания подошвы. Самое интересное кроется в том, что большое влияние на такие типы грунтов оказывают поверхностные воды, которые образуются при помощи атмосферных осадков. Суглинистые или глинистые грунты воде не дают беспрепятственно от фундамента уйти.

Если, к примеру, уровень грунтовых вод выше, чем уровень основания фундамента, также делается и водоотводный дренаж. Но все-таки одна гидроизоляция фундамента не спасет от негативного воздействия воды, особенно зимой. Намного уменьшает несущую способность грунта присутствие грунтовых вод, что может быть причиной деформации всей конструкции дома и сдвига фундамента. Для борьбы с таким явлением целесообразно, кроме гидроизоляции между стеной и фундаментом, применять дренажные системы, которые отводят воду от фундамента.

При гидроизоляции основания дома также огромное значение имеет и степень агрессивности этих грунтовых вод, значение которых полезно знать еще до заливки фундамента, ведь они бывают причиной коррозии бетона и его разрушения. Поэтому если имеются на участке агрессивные грунтовые воды, то необходимо сделать гидроизоляционную защиту основания дома из материалов, стойких к агрессивным средам, а ленточный фундамент заливают бетоном М400.

Особенно необходимо это учесть, когда на вашем участке грунтовые воды относятся к напорным водам. Именно эти воды фундаменту приносят наибольший вред из-за того, что они обладают высоким напором и даже могут проникнуть в самые верхние слои грунта.

Виды гидроизоляции стен фундамента

Раньше устраивали только одну гидроизоляцию: в верхней части цоколя, с помощью которой отсекался процесс подсоса в стены воды, однако увлажнение конструкции не устранялось. В результате в капиллярах фундамента накапливалась влага, которая замерзала зимой, что способствовало разрыву подобных капилляров и разрушению материала строения. Сегодня применяют два вида гидроизоляции стен фундамента — вертикальную и горизонтальную.

Горизонтальная гидроизоляция необходима для защиты стен основания от естественных процессов, к которым относятся капиллярное всасывание в грунт жидкости и атмосферные осадки. Таких гидроизоляций требуется две: одну укладывают сверху плит основания, а вторую – непосредственно под подвальным перекрытием.

Если слишком низко находится перекрытие подвала, необходимо будет еще устройство и третьего слоя гидроизоляции наружных стен. Как правило, высота гидроизоляции должна быть не меньше 30 сантиметров. Но если планируется создание твердого покрытия вокруг строения, то в этом случае значительно увеличивается область разбрызгивания, и поэтому должна быть высота гидроизоляции не менее 50 сантиметров.

Вертикальная гидроизоляция фундамента и стен подвала защищает конструкцию от воздействия грунтовой воды сбоку. Как правило, начинают устанавливать ее от самого основания фундамента и заканчивают областью, где происходит разбрызгивание дождя. При устройстве вертикальной гидроизоляции необходимо, чтобы хозяин произвел точный расчет, учитывающий в данном конкретном месте водную нагрузку.

Особенности гидроизоляции в том или ином случае будут зависеть от высоты изолируемых стен. В местах, в которых вертикальная гидроизоляция здания стыкуется с горизонтальной, нужно сделать прочное соединение, а также защиту, усиленную от проникновения влаги. Непосредственно перед тем, как засыпать котлован вокруг фундамента, необходимо принять меры конструктивного и технологического характера, которые не дадут возможность повредить или деформировать гидроизоляцию.

Если быть точнее, то нужно тщательно выбирать грунт для засыпки, проделывать правильный расчет толщины засыпаемого грунта, изготовлять экраны для защиты от повреждений гидроизоляции, где это нужно, а также выполнять различные другие действия. Горизонтальную гидроизоляцию следует прочно соединить с вертикальной гидроизоляцией фундамента и пола подземной части строения или плит днища.

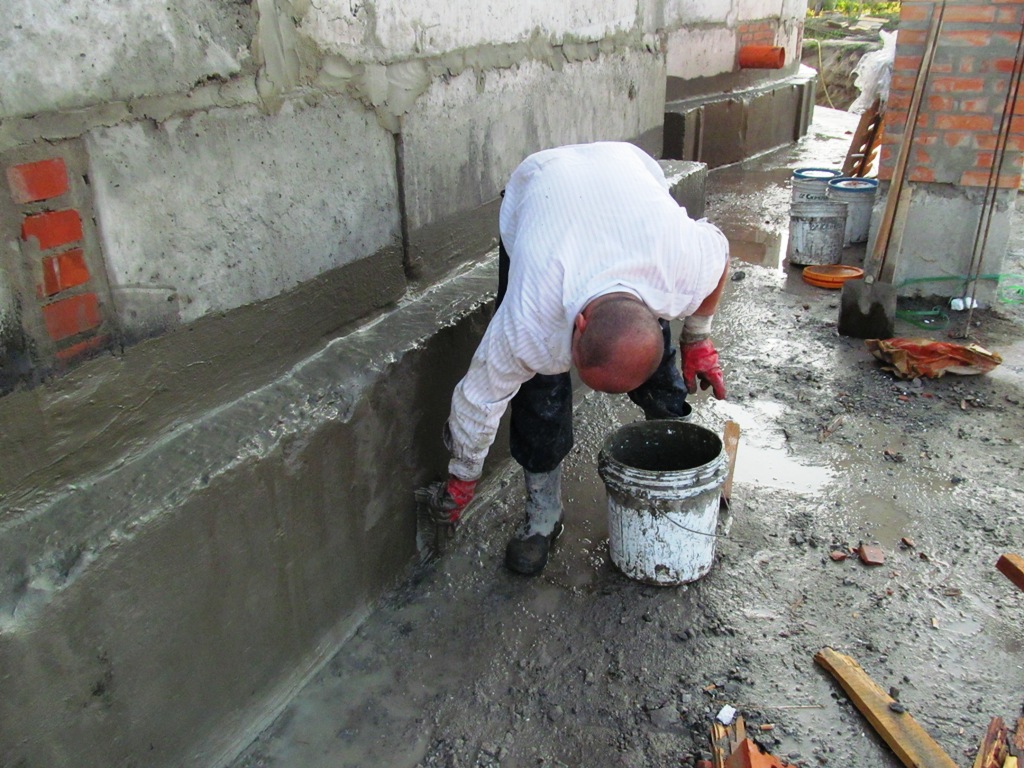

Обмазочная гидроизоляция фундамента

Обмазочная гидроизоляция стен фундамента используется, когда необходимо основание защитить от капиллярного проникновения грунтовых вод и воздействия поверхностных вод. На сухие и ровные стенки фундамента наносят битумную мастику в несколько слоев. Между слоями для повышения прочности можно уложить армирующую сетку, изготовленную из стекловолокна.

Однако обмазочная гидроизоляция стен фундамента имеет небольшую долговечность (5-10 лет) и невысокую прочность, а также может легко повредиться при обратной засыпке траншеи от мусора, находящегося в ней, обломков камней или кирпичей. Поэтому всегда необходимо обустраивать защиту от механических повреждений с помощью рулонного геотекстиля или экструдированного пенополистирола, плотностью 150 грамм на метр квадратный.

Если вы засыпаете яму песком без грубых предметов, то вы можете защиту обмазки битумной сделать только на острых углах и разных острых выступах. Необходимо учесть, что обмазочная гидроизоляция не защитит основание в полной мере от давления грунтовых напорных вод. Значит, перед тем как применять ее, нужно убедиться в том, что на вашем участке давление не значительно или отсутствует вообще.

Оклеечная или рулонная гидроизоляция

Рулонный рубероид является самым распространенным видом защитного материала для фундамента. Но также в настоящее время изготавливаются и с большим успехом используются ультрасовременные рулонные материалы, такие как стеклоизол, гидростеклоизол, стекломаст, техноэласт. Такие гидроизоляторы в отличие от рубероида произведены на основе специального полимерного материала – полиэстера и имеют повышенные эксплуатационные свойства и стойкость. Из-за этого и рекомендуется применять именно эти материалы, хотя они и стоят дороже.

Эксплуатационные характеристики оклеечной гидроизоляции на основе полиэстера имеют большое превосходство перед традиционными битумными материалами. Так, благодаря высокой эластичности и отличной устойчивости к агрессивной грунтовой воде, срок их эксплуатации может доходить до 85-100 лет.

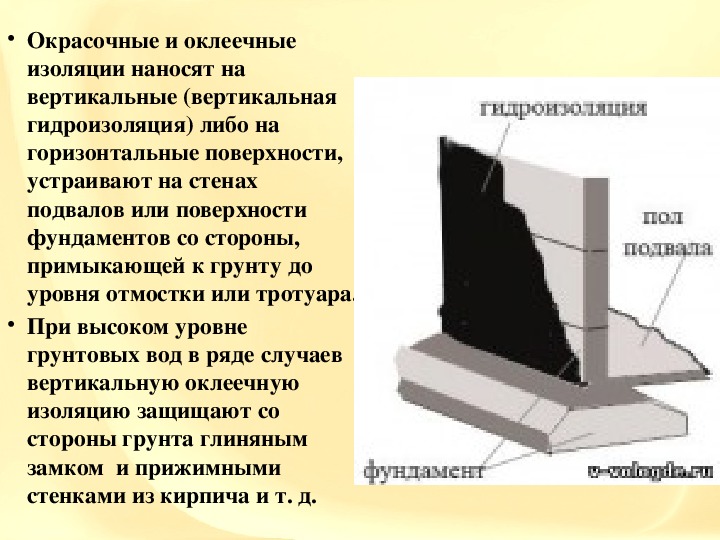

Существует вертикальная и горизонтальная оклеечная гидроизоляция стен фундамента. В первом случае гидроизоляция укладывается как вдоль стенок, так и сверху вниз фундамента. Полотна материала в обоих случаях наклеиваются с нахлестом в 150-200 миллиметров на поверхность, что предварительно обработана битумным праймером.

Приклеивание полотен выполняется специальными клеящими мастиками или методом наплавления с помощью газовой горелки. Немного выше отмостки должен быть верхний край наплавленного гидроизоляционного слоя. Такой вид гидроизоляции при самостоятельном строительстве фундамента и дома наиболее оптимален на загородных участках, так как дает прекрасную защиту от грунтовой воды.

Проникающая гидроизоляция фундамента

Проникающие вещества наносят на внутренние и наружные поверхности фундамента. Эта гидроизоляция представляет собой специальную цементно-кварцевую смесь с химически активными добавками. Смесь, замешанная водой, наносится слоем от 1 до 3 миллиметров на влажную бетонную поверхность.

Сама суть действия такой проникающей гидроизоляции понятна из ее названия: жидкий раствор попадает в поры бетона и при помощи химических добавок вступает с солями кальция бетона в химическую реакцию. В результате этого образуется влагостойкое и высокопрочное соединение, которое закупоривает капилляры, микротрещины, пустоты в стенах фундамента. Глубина проникновения непосредственно в сам бетон составляет от 10 до 60 миллиметров.

Также во время эксплуатации фундамента при контакте с влагой наблюдается повторный гидроизоляционный эффект, когда химические вещества снова вступают в реакцию с бетоном.

Область применения довольно широка для проникающей гидроизоляции: от фундамента до туннелей и бассейнов. Конечно, использование проникающей гидроизоляции для стен фундамента будет недешевым, но зато вы получите эффективную и долговечную защиту фундамента от воды. К тому же имеется возможность обработки строения изнутри.

Экранная гидроизоляция основания дома

Можно сказать, что современная экранная гидроизоляция является аналогом давно забытого способа защиты основания дома от грунтовых вод, в качестве которого применялся глиняный замок, обложенный кирпичной кладкой. Однако такой способ довольно затратный и трудоемкий, потому что для создания замка необходимо создать из чистой глины уплотненный слой, толщиной от 50 до 100 сантиметров. И самое интересное, что для ее уплотнения необходимо несколько лет!

На сегодняшний день, когда необходимо сделать эффективную и стойкую защиту от напорных и агрессивных вод высокого давления, применяются специальные глиняные (бентонитовые) маты. Производят укладку бентонитовых мат внахлест (15-20 сантиметров) друг на друга и крепят к стенам основания дюбелями, как показано на видео о гидроизоляции фундамента.

Вокруг них возводят из бетона опорную стенку с зазорами, которая при разбухании матов служит препятствием. В итоге получается запорный замок, который не дает проникнуть воде в фундамент здания. Подобная методика, как и глиняный замок, плохо подходит для индивидуальной застройки и обычно используется вместе с другими типами гидроизоляции.

Таким образом, если серьезно подойти к гидроизоляции дома, то необходимо от влаги изолировать практически все части дома — крышу, фундамент, наружные стены, лаги и пол на грунте, оконные и дверные проемы. Наибольше от воды страдает фундамент. Поэтому перед созданием гидроизоляции основания дома еще раз подумайте, какой вид защиты будет полезным вам больше всего, учитывая климатические условия в регионе и уровень грунтовых вод.

Особенности гидроизоляции стен фундамента | Строительный портал

Содержание:

Особенности гидроизоляции фундамента
Виды гидроизоляции стен фундамента
Обмазочная гидроизоляция фундамента
Оклеечная или рулонная гидроизоляция
Проникающая гидроизоляция фундамента
Экранная гидроизоляция основания дома

Особенности гидроизоляции фундамента

Однако проблематично предсказать этот уровень воды, так как на данный показатель может влиять наличие дренажных систем, плотность застройки на рядом стоящих участках, обустройство дорог и искусственных водоемов на близлежащей территории. Поэтому говорить со стопроцентной гарантией, что можно не делать гидроизоляцию, было бы, конечно, неправильно.

Виды гидроизоляции стен фундамента

Обмазочная гидроизоляция фундамента

Оклеечная или рулонная гидроизоляция

Проникающая гидроизоляция фундамента

Эти смеси обладают еще одним немаловажным свойством кроме внутреннего гидроизоляционного эффекта — это образование прочного влагостойкого слоя толщиной до 3 миллиметров, который надежно защищает поверхность от агрессивных и напорных грунтовых вод. Также во время эксплуатации фундамента при контакте с влагой наблюдается повторный гидроизоляционный эффект, когда химические вещества снова вступают в реакцию с бетоном.

Экранная гидроизоляция основания дома

ГИДРОИЗОЛЯЦИЯ ФУНДАМЕНТОВ

Вернуться на страницу «Грунты и фундаменты»

ГИДРОИЗОЛЯЦИЯ ФУНДАМЕНТОВ ЗДАНИЙ И СООРУЖЕНИЙ

Чтобы отвести атмосферные осадки от стен и фундаментов здания и защитить грунты основания от увлажнения выполняют отмостку. Отмостка – это неширокая полоса из плотных водонепроницаемых материалов (асфальтобетон),шириной не менее 0,5 м. Вдоль наружных стен здания укладывают отмостку с уклоном от здания 2 — 3%. Отмостку делают из слоя асфальтобетона 20 — 25 мм, уложенного по уплотненной щебеночной подготовке толщиной 100 — 150 мм.

Для защиты подземных конструкций от вредного воздействия грунтовых вод, талой и дождевой воды, которая проникает в почву, используют дренаж и гидроизоляцию.

Гидроизоляция бывает горизонтальная и вертикальная. Горизонтальную гидроизоляцию выполняют из двух слоев рубероида на битумной мастике или из слоя цементного раствора толщиной 20 — 30 мм. Вертикальную гидроизоляцию осуществляют покраской внешней поверхности стены фундамента, которая соприкасается с грунтом, горячим битумом или путем оклеивания ее двумя слоями рубероида.

Тип гидроизоляции зависит от влажности грунта: при сухих грунта можно ограничиться промазыванием горячим битумом за 2 раза, а при влажных грунтах, стены фундаментов оклеивают рулонными материалами. Особое внимание надо уделять обеспечению совместной работы вертикальной и горизонтальной гидроизоляции.Основное требование к горизонтальной гидроизоляции — ее непрерывность.

Гидроизоляцию подвалов устраивают независимо от наличия грунтовых вод. Уровень грунтовых вод (УГВ) определяет тип гидроизоляции. Если УГВ выше уровня пола, то внешнюю поверхность стены и полы покрывают рулонной гидроизоляцией на мастике, начиная от уровня, расположенного выше на 0,5 м от УГВ. Горизонтальные слои гидроизоляции подвала укладывают на слой бетонной подготовки толщиной не менее 100 мм. При агрессивных подземных водах, фундаменты выполняют из бетона на портландцементе. В зданиях без подвалов выполняют горизонтальную гидроизоляцию на 100 — 150 мм ниже перекрытия и на 150 — 250 мм выше отмостки или тротуара по толщине наружных и внутренних стен.

В зданиях с подвалами, если уровень грунтовых вод ниже пола подвала (рис. 1 в — г), горизонтальную гидроизоляцию стен здания выполняют на двух уровнях: на уровне подготовки под полом подвала и на 150 — 250 мм выше уровня отмостки. Вертикальную гидроизоляцию в этом случае выполняют путем обмазки горячим битумом за 2 раза наружной поверхности стены подвала, которая соприкасается с грунтом.

В здании с подвалом, если уровень грунтовых вод выше пола подвала (рис. 1. д), создается гидростатическое давление на пол снизу. В этом случае выполняют изоляцию пола и стен подвала — оклеечную изоляцию из двух — трех слоев рубероида на битумной мастике или других рулонных гидроизоляционных материалов.

Гидроизоляционный ковер располагают по бетонной подготовке, пропускают через стены подвала и заводят на поверхность наружных стен до высоты, превышающей возможный уровень грунтовых вод на 0,5 м. Изоляцию защищают стенкой толщиной ½ кирпича и глиняным замком из мятой жирной глины.

Рис. 1. Защита стен подвала от грунтовых вод:

а — общий вид;

б — конструктивная схема защиты при низком уровне грунтовых вод в зданиях без подвала;

в — тоже, при низком уровне грунтовых вод в зданиях с подвалом;

г — тоже, при высоком уровне грунтовых вод (до 0,2 м) в зданиях с подвалом;

д -тоже, при высоком уровне грунтовых вод (до 0,8 м) в зданиях с подвалом;

1 -стена; 2 — горизонтальная гидроизоляция; 3 — вертикальная гидроизоляция; 4 -фундамент ленточный; 5 — складка ковра (компенсатор) 6 – бетонная подготовка; 7 — глина; 8 — защитная кирпичная стена; 9 — пол подвала

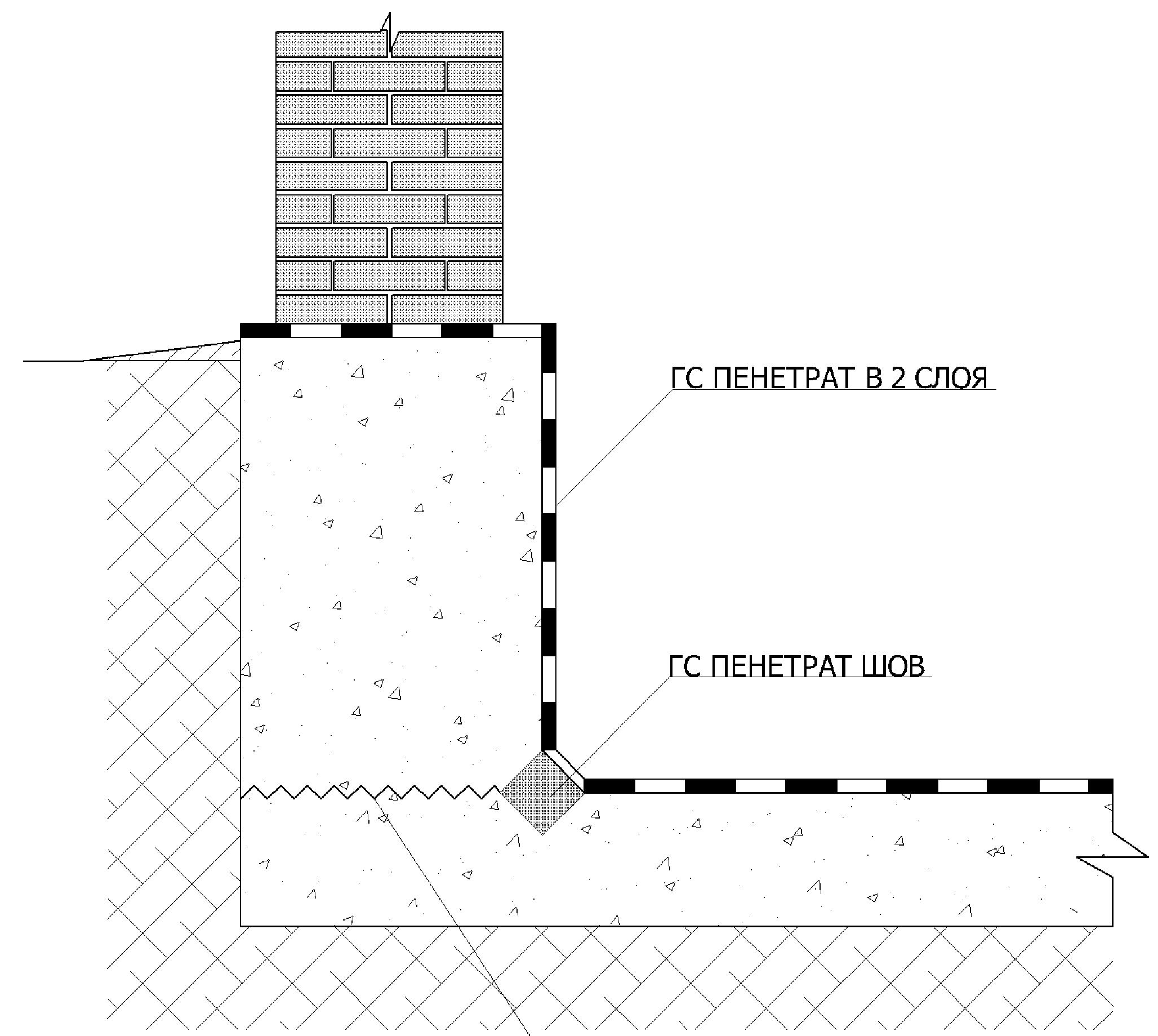

Гидроизоляция примыкания фундамента и стен изнутри

Древняя как этот мир истина, о том что «скупой платит дважды», актуальна и в наши дни. Очень часто, стараясь снизить расходы при строительстве, заказчик отказывается от завершающей гидроизоляции фундамента, чем повергает себя в более значительные траты.

Выполнение всех необходимых этапов гидроизоляции на этапе строительства от закладки фундамента до наложения горизонтальной мембраны между цокольным и первым этажами отвечают за прочность, устойчивость и водонепроницаемость всего здания в целом. Исключение хотя бы одного элемента изоляционных работ в итоге приведет к тому, что подвал превратится в рассадник плесени и грибков, а жилые помещения станут непригодны из-за постоянной сырости.

Очень часто к нам обращаются с таким вопросом: – «У нас в здании стоит постоянная сырость, влажность в помещениях достигает 90%, независимо от времени года. Фундамент возводили без гидроизоляции, так как по геолого-геодезической информации уровень грунтовых вод на нашем участке достаточно низкий. Но, как оказалось в первую же весну, за счет паводков, грунтовые воды поднимаются очень высоко, и просачиваются сквозь стены подвала. Что можно сделать, чтобы в здании было сухо?».

Это наглядный пример к чему может привести пренебрежение качественной и высокотехнологичной гидроизоляцией. Всего десять лет назад на такой вопрос ответили бы, что «высушить» жилые помещения при отсутствии горизонтальной мембраны изоляции практически невозможно, так как нет технологий, способных заизолировать стыки стен и основания здания.

Но, сегодня мы отвечаем, что эта задача нам по силам. Необходима всего лишь гидроизоляция примыкания фундамента и стен изнутри методом инъектирования соответствующими материалами. Оградить от проникновения влаги не только фундамент, но и стены, а также создать надежный непроницаемый для воды стык примыкания поможет отсечная гидроизоляция.

Особенности технологии и материалы

Технология данного метода основывается на введении составов, обладающих проникающими свойствами. Это значит, что при соединении с компонентами материала фундамента и стены, будь то бетон или кирпичная кладка, образуются кристаллические соединения, монолитно заполняющие всевозможные трещины, прорехи, и даже поры и капилляры. Сквозь такой барьер не сможет просочиться не только поток воды, но и мельчайшие молекулы влаги.

Проникающие составы подаются в полость примыкающих поверхностей методом инъектирования. На очищенных плоскостях сверлятся отверстия на 2/3 в глубину, и устанавливаются шпуры. По ним будет подаваться необходимый состав под давлением или самотеком, в зависимости от состояния стен и фундамента.

Характер составов подбирается в соответствии особенностями материала, из которого выполнен фундамент и стены здания.

Для примыканий:
- кирпич – бетон,
- кирпич – камень,
- бетон – кирпич,
- бетон – камень,
- бетон – железобетон

применяются силоксановые кремнийорганические смеси, которые в результате химической реакции создают стойкую влагонепроницаемую пленку по всей поверхности стыка.

Если же в состав материала фундамента или стен входят компоненты извести, то подбираются составы, в основе которых имеются силикаты или щелочи. В результате реакции с основным материалом образуются стойкие водонерастворимые вещества, обеспечивающие надежную и долговечную защиту от влаги.

Преимущества технологии инъектирования

Гидроизоляция примыкания фундамента и стен изнутри любым другим методом потребует сложных и трудоемких предварительных работ по демонтажу поверхностного покрытия, удалению сколов и неровностей, очищения поверхностей. А так же потребуется проветривание и просушивание помещений, что практически невозможно в подавляющем большинстве ситуаций.

Инъекционная технология проникающими и гидрофобными составами не требует ни демонтажа, ни выравнивания. И влажные поверхности, также как и перепады температуры не смогут снизить качество результата.

Мастер наметит места для просверливания отверстий под шпуры, аккуратно их установит под нужным углом наклона, а специальный нагнетающий аппарат закачает такое количество раствора, которое необходимо для создания прочного изоляционного барьера.

Возможность введения точного количества раствора делает методику экономичной, за счет исключения остатков неиспользованного состава. А широкий выбор смесей и составов позволяет добиться максимальной прочности.

Специалисты называют такие преимущества методики как:

Приемлемость ценовой категории;
Независимость от температурного режима и уровня влажности;
Отсутствие необходимости в предварительной подготовке;
Удобство работы в труднодоступных местах.

Единственным недостатком можно считать только то обстоятельство, что без специальных навыков и опыта работы, выполнить гидроизоляцию примыкания фундамента и стен изнутри методом инъектирования невозможно.

Стоимость гидроизоляции примыкания фундамента и стен

Стоимость гидроизоляции примыкания фундамента и стен и срок выполнения работ в каждом случае определяются индивидуально – они зависят от объёма и сложности. Наши специалисты с радостью приедут к Вам на объект в удобное для Вас время для оценки сложившейся ситуации. Выберут самый оптимальный вариант для гидроизоляции методом инъектирования и посоветуют те или иные материалы для устранения протечек, составят смету. Мы всегда рады Вам помочь!

Гидроизоляция фундамента по низкой цене за м2 в Москве и Московской области

Этапы гидроизоляции фундамента

Подготовка котлована

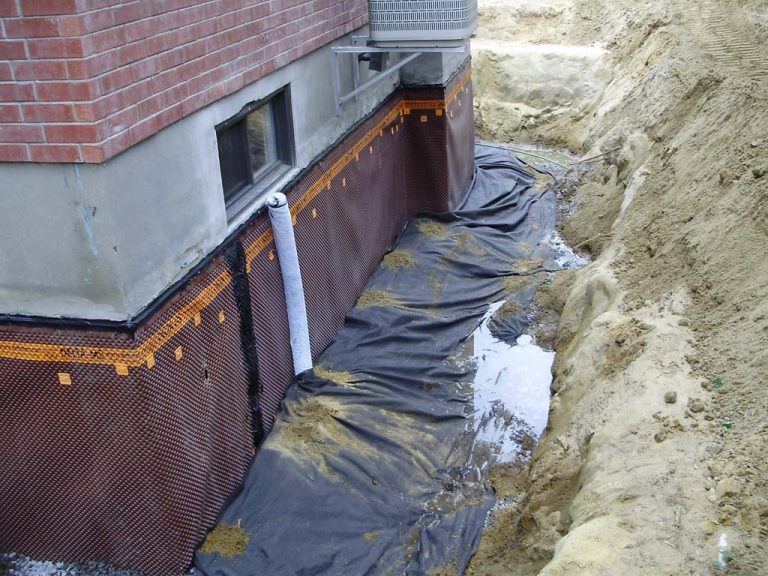

Обустройство дренажной системы
Вертикальная и горизонтальная гидроизоляция фундамента

В общей стоимости здания доля расходов на строительство фундамента может доходить до 20%, при этом цена надежной гидроизоляции составляет лишь 1-2%. Вывод напрашивается сам: выгоднее заранее позаботиться проведением работ по обеспечению качественной гидроизоляции, чем выкладывать существенную сумму на капитальный ремонт дома.

Наша компания занимается обеспечением комплексной гидроизоляции зданий на любых этапах строительства: от создания изолирующего слоя на дне котлована до защиты готовых объектов.

Наши специалисты имеют опыт проведения данного вида работ при любых объемах и уровне сложности.

Работы по гидроизоляции фундамента

Гидроизоляция фундамента — процесс технологичный, требующий неукоснительного соблюдения алгоритма работы.

Избавиться от избыточной влаги можно двумя способами: создать надежную дренажную систему и провести работы по защите фундамента. Благодаря правильно обустроенному дренажу, воду отводят от здания, а изоляция геомембраной (возможен вариант ее применения в комплексе с нетканым геотекстилем) служит непреодолимым барьером проникновению влаги в фундамент.

Применяться может один из методов или, при значительном уровне грунтовых вод, обе технологии совмещают.

Перед началом гидроизоляционных работ следует оценить несколько важных факторов состояния среды: уровень грунтовых вод, интенсивность осадков, уклон участка, пропускную способность почвы и перспективную плотность коммуникаций (водопровод, канализация).

При значительном количестве грунтовых вод возникает проблема капиллярной влаги: стены начинают «всасывать» воду из почвы. В этом случае применяется горизонтальная гидроизоляция фундамента. Обычно изолирующих прослоек устанавливают две: первую размещают в основании стен, а вторую — под подвальными перекрытиями.

Смачивание наружных стен исключает установка третьей изоляционной прослойки. Её располагают на расстоянии 30-50см от земли. Такая дополнительная защита требуется, если снеговой покров в холодный период покрывает фундамент здания, а подвальные перекрытия находятся ниже уровня земли.

Назначение вертикальной гидроизоляции — защита стен фундамента — особенно актуальна для блочных и кирпичных сооружений, где влага нередко просачивается через щели между отдельными элементами. Однако монолитный фундамент тоже рекомендуется покрывать вертикальной гидроизоляцией: усадка почвы, перепады температур и избыточные нагрузки, то есть неизменные физические законы в действии, со временем неизбежно приводят к возникновению трещин даже в самых крепких строениях.

Верхней границей вертикальной гидроизоляции фундамента считается линия разбрызгивания дождевой воды. На обычном грунте она находится в 40-50 см от уровня земли. Если вплотную к дому проложена асфальтовая дорожка или другая поверхность из твердого материала, то граница гидроизоляция должна быть выше (70-80см).

Надежную в течение десятков лет и в любых климатических условиях гидроизоляцию фундамента обеспечивает выбор оптимальных материалов и профессиональное выполнение изоляционных работ.

Гидроизоляция наружных стен фундамента

Дата публикации: 27.12.2017 | Автор: Николай

Зачастую при строительстве домов вопросам наружной гидроизоляции фундаментов не придается должного значения, что в последующем имеет самые негативные последствия.

Обработка поверхностей должна производиться со всех сторон, с которых существует риск воздействия влаги, причем учитывать необходимо и поступление воды под давлением, и просачивание через капилляры.

В некоторых случаях проведение гидроизоляционных работ не требуется, например, если уровень грунтовых вод находится значительно ниже нижней кромки фундамента (не менее одного метра), а отмостка эффективно справляется с поступающими атмосферными осадками. В тоже время, заранее предсказать уровень грунтовых вод практически невозможно. Именно поэтому специалисты рекомендуют не рисковать, и обустраивать полноценную внешнюю гидроизоляцию стен фундамента вне зависимости от текущей ситуации.

Если в весенний период грунтовые воды поднимаются на расстояние менее метра от нижней кромки фундамента, но не сравниваются с ним, можно обойтись защитой обмазочными составами.

При строительстве на грунтах глинистого или суглинистого типа с прослойкой водопроницаемой земли, проведение гидроизоляционных работ является обязательным вне зависимости от глубины залегания почвенных вод. Причина заключается в особенностях грунта, который минимально впитывает поступающую в виде атмосферных осадков влагу. В результате она остается в поверхностных слоях, разрушая фундамент здания.

При высоком расположении подпочвенных вод необходимо обустройство дренажной системы. Дело в том, что наружными гидроизоляционными работами в такой ситуации не обойтись, и от постоянного контакта с влагой, особенно в зимний период, не исключены случаи проседания грунта. Из-за чего деформируется фундамент, а с ним и гидроизоляция. Образующиеся в результате разрывы и поврежденные участки станут «воротами», через которые влага начнет воздействовать на элементы фундамента.

Важное значение для эффективности изоляции имеет и степень агрессивности почвенных вод. Данный показатель по возможности необходимо определить еще до того, как начинаются работы по обустройству фундамента. В случае, если среда окажется агрессивной, необходимо использование бетона марки М400, а выбираемые материалы должны иметь стойкость к коррозионному воздействию. Особенно актуально последнее замечание в случаях, когда грунтовые воды воздействуют под напором.

Виды наружной гидроизоляции для защиты стен

До недавнего времени считалось, что при обустройстве фундамента достаточно отсечь подсос влаги из стены за счет изоляция верхнего края цоколя. При этом от намокания самого фундамента защита не ставилась. В зимний период вода в капиллярах бетона замерзала, что приводило к его структурному разрушению.

Но сегодня стены фундаментов защищают более эффективно.

Горизонтальная гидроизоляция

Предназначается для исключения капиллярного подсоса влаги и воздействия атмосферных осадков. Устанавливается в два слоя: первый монтируется на основание, а второй – под перекрытием подвального помещения. Если подвал имеет значительное заглубление, требуется обустройство еще одного слоя, причем каждый из них должен быть больше 300 мм. При использовании вокруг строения бетонированных или иных твердых поверхностей, предполагающих разбрызгивание воды, высота изоляции должна быть увеличена до 500 мм.

Вертикальная гидроизоляция

Защищает от негативного воздействия грунтовых вод на элементы фундамента. В большинстве случаев по высоте подобная защита прикрывает все пространство от нижнего среза фундамента, до максимально возможной точки разбрызгивания воды. В процессе ее выполнения требуется с высокой точностью определить показатели водной нагрузки в месте строительства.

Особое внимание всегда отводится местам стыков, где соединяются элементы горизонтальной и вертикальной защиты. Важно позаботиться о целостности нанесенной гидроизоляции в процессе обратной засыпки грунта. В противном случае вся проведенная работа окажется бесполезной.

В процессе организации засыпки необходимо:

правильно подобрать грунт;
определить толщину насыпаемого слоя;
подготовить защитные экраны, исключающие повреждения гидроизоляции.

Горизонтальная изоляция должна замыкаться на вертикальную защиту, формируя за счет этого единый контур, недоступный для проникновения влаги.

Обмазочная гидроизоляция

Основным средством предотвращения капиллярного поступления влаги в фундамент выступают составы обмазочного типа. Процесс изолирования при этом предельно прост:

требуется тщательно очистить и просушить поверхность;
после чего обработать ее специальными мастиками, для большей эффективности, нанеся несколько слоев;
между слоями для придания дополнительной стойкости к механическому воздействию укладывается стекловолоконная сетка, выполняющая роль арматуры.

В тоже время, для подобной изоляции свойственны недостаточные сроки эксплуатации, не превышающие десяти лет. Кроме того, она демонстрирует чувствительность к механическому воздействию, в том числе во время обратной засыпки грунта. Именно поэтому необходимо проводить дополнительную защиту гидроизоляции геотекстильными сетками или плитами из пенополистирола. В случаях, когда засыпка осуществляется песком, подобную защиту можно установить только в выступающих местах.

Необходимо также учитывать, что обмазочные составы обладают недостаточными защитными способностями при воздействии грунтовых вод под давлением. Поэтому перед нанесением защитного слоя требуется определить параметры воздействия грунтовых вод.

Проникающая гидроизоляция

Материалы данной группы могут использоваться для внутренних и внешних работ, и представляют собой смеси на основе цемента с химическими добавками. В процессе контакта с водой они активизируют химические процессы кристаллизации элементов, приводящие к полному закупориванию малейших пор и капилляров, формируя надежную защиту от воздействия. При этом толщина защитного слоя не превышает 1-3 мм. Основным требованием при работе с проникающими составами выступает предварительное увлажнение обрабатываемой поверхности. Проникновение вглубь бетона может достигать 60 мм. Получаемая поверхность обладает повышенной стойкостью к поступлению воды под напором, и способна выдерживать даже агрессивную среду. Одновременно с гидроизоляцией проникающие составы способны повысить прочность фундамента в целом, увеличить срок его службы.

В процессе эксплуатации строения любой контакт изоляционного материала с влагой приводит к повторной активации реакций кристаллизации, что делает защиту более стойкой, и еще прочнее перекрывает все возможные пути движения воды.

На сегодня составы проникающего типа считаются одними из наиболее эффективных. Они применяются для наружной защиты фундаментов, при строительстве тоннелей, искусственных водоемов, например, бассейнов.

Проникающая гидроизоляция отличается достаточно высокой стоимостью, но при этом она обеспечивает качественную и долговечную защиту, способную исключить негативное воздействие воды на десятилетия.

Строительная гидроизоляция стен, пола и фундамента дома

Если Вы строите собственный дом, чтобы жить, наслаждаясь природой и чистым воздухом, позаботьтесь о том, чтобы он был теплым и сухим, то есть о его гидроизоляции.
Гидроизоляция — это комплекс мер по защите дома от воздействий влаги и воды. Она позволяет сохранить водонепроницаемость фундамента, стен и кровли, обеспечивает их нормальную эксплуатацию, повышает надёжность дома, его долговечность, защищает от влаги и грунтовых вод. Качественная гидроизоляция способна сделать дом не только более прочным и защищенным, но и существенно более теплым.

Вода может попадать в конструкцию дома несколькими путями: грунтовые воды или влажный грунт разрушают его фундамент, дождь, снег и влажный наружный воздух негативно влияют на стены и кровлю, во влажных помещениях внутри дома собирается конденсат. Она легко проникает в любые микроскопические щели, распространяется по трещинам и порам во все стороны, не только вниз, к основанию, но и вверх. Благодаря своей химической активности, вода очень часто соединяется с другими, более активными веществами, вступает в реакцию с металлической арматурой в железобетонных конструкциях, вызывая их коррозию. Периодические циклы замерзания–оттаивания, особенно в весенне-осенний период, приводят к увеличению размеров трещин, в которые попала вода, что приводит к разрушению всей конструкции в целом. Поэтому без гидроизоляции во время строительства дома не обойтись.

Гидроизоляцию, как технологический процесс, начинают с нулевого цикла при возведении фундамента и заканчивают кровельной гидроизоляцией.

Этап 1: Подготовка фундамента

На начальном этапе строительства дома при закладке фундамента необходимо защитить его от разрушающего воздействия ливневых вод и подтопления. Для этого по верху фундамента, выровненного раствором, укладывают на цементе или клеевой мастике гидроизоляцию из двух слоев материала. В зданиях, которые не имеют подвалов, первый гидроизолирующий слой располагают между фундаментом и цоколем дома, следующий – ниже перекрытия на десять-пятнадцать сантиметров в границах цокольной стены. При строительстве домов с подвалами, применяют обмазочную или оклеиваемую гидроизоляцию фундамента. К первой относятся горячие битумы или холодная мастика, которые наносятся в несколько слоев толщиной не более одного миллиметра. Ко второму типу гидроизоляции фундамента относятся водоотталкивающие материалы, укладываемые на битумных мастиках.

Не забудьте, что гидроизоляционный слой фундамента на период строительства и при обратной засыпке грунта нуждается в механической защите от внешних воздействий: прорастания корней деревьев, воздействия химически агрессивной среды, дождевой воды и осадки грунта.

Посмотреть рулонную гидроизоляцию >>>

Этап 2: Гидроизоляция пола

Гидроизоляция пола дома необходима для защиты от влаги, попадающей из подвала или из окружающей среды. Особенно эффективны для гидроизоляции пола изолирующие составы группы проникающего действия, к которым относятся битумно-полимерные, битумно-резиновые мастики, различные полимеры и материалы на их основе. Широко используются для такой гидроизоляции и наливные полы на полимерной основе. Их использование позволяет не только защитить от воды перекрытие, но и выровнять поверхность пола. Гидроизоляция пола необходима, в основном, для пола первого (подвального) этажа, а также, в помещениях с повышенной влажностью – ванных комнатах, кухнях, душевых.

Этап 3: Возведение стен

После подготовки фундамента на стройке начинают возводить стены. И снова здесь максимально важна гидроизоляция. Если при возведении стен будет нарушен гидроизоляционный слой фундамента – влага из него начинает просачиваться в стены (блок или кирпич), и возникнет, так называемый, капиллярный подъем влаги. Капиллярный подъем пагубно влияет на конструктивные характеристики стен и микроклимат в помещении – на сырых стенах могут появиться плесень и грибок.

Этап 4: Отделка фасада

Когда основные работы по возведению «коробки» дома позади, необходимо качественное финишное покрытие наружных стен здания. Вертикальную гидроизоляцию стен производят окрашивающими и антисептическими составами. Финишное покрытие должно «дышать», чтобы стены дома не скапливали влагу, и в кирпиче или блоке не образовывался конденсат, а также должно защищать несущие стены от различных погодных явлений – дождя, мороза, ультрафиолета, солнца.

Посмотреть все структурные штукатурки >>>
Посмотреть и выбрать фасадные краски >>>

Этап 5: Обустройство кровли

Кровля – часть дома, наиболее подверженная воздействию атмосферных осадков. При нарушении гидроизоляции кровли повреждаются и другие конструкции здания. Для защиты кровли используют различные мастики и рулонные материалы, а также мембраны из ПВХ, ЭПДМ и другие. Битумные рулонные гидроизоляционные материалы укладывают горячим способом, что обеспечивает максимальную эффективность защиты. Материалы, которые используются для гидроизоляции кровли, придают ей дополнительную механическую устойчивость и обладают шумоизоляционными свойствами. Использование такого комплексного подхода снижает себестоимость строительства дома.

Посмотреть и выбрать битумную черепицу >>>

Стройте дом вместе с компанией “Бауцентр” и пусть он будет уютным, теплым и радует Вас долгие годы!

Работающая гидроизоляция фундамента

| JLC Онлайн

Один из наихудших звонков строителя — это звонок от клиента, который говорит, что у него есть вода в подвале. Мы делаем все возможное, прежде чем засыпать фундамент, чтобы избежать звонка. Конечно, эффективная система гидроизоляции фундамента заранее стоит дороже. Но по сравнению с необходимостью вернуться на место, выкопать весь фундамент и устранить проблему, первоначальные затраты — это выгодная сделка. Добавьте к этому потерю репутации и все обиды, которые вы собираетесь испытывать к клиенту, и затраты на то, чтобы сделать это с самого начала, будут незначительными.

В этой статье я сосредоточусь на трех компонентах эффективной системы гидроизоляции фундамента и рассмотрю некоторые продукты, которые я использую для поддержания сухости подвалов.

Черная слизь не режет

Раньше гидроизоляция фундамента представляла собой асфальтовую, черную, неприятную слизь. Этот материал является побочным продуктом переработки нефти и на самом деле считается не «гидроизоляционным», а только «гидроизоляционным». Асфальтовое покрытие не может блокировать скопление воды на фундаменте; он может только предотвратить просачивание влаги из влажной почвы в бетон.Как только эта влага накапливается и насыщает почву, она создает гидростатическое давление, которое может прогонять воду прямо через асфальтовую гидроизоляцию.

Эффективная гидроизоляция фундамента — это больше, чем один продукт; это система с тремя важными компонентами: мембрана для защиты бетона; дренажный коврик для снятия гидростатического давления и позволяющего воде стекать вниз, а не внутрь; и французская водосточная труба на уровне фундамента для отвода воды в канализацию при дневном свете или в водоотливной насос.

Первая линия обороны

В порядке строительства первым компонентом системы является настоящий гидроизоляционный материал, нанесенный на поверхность стен фундамента. Это может быть жидкое покрытие или отслаивающаяся мембрана.

Первым шагом в применении этого материала является осмотр поверхности стен и заполнение всех больших пустот раствором.

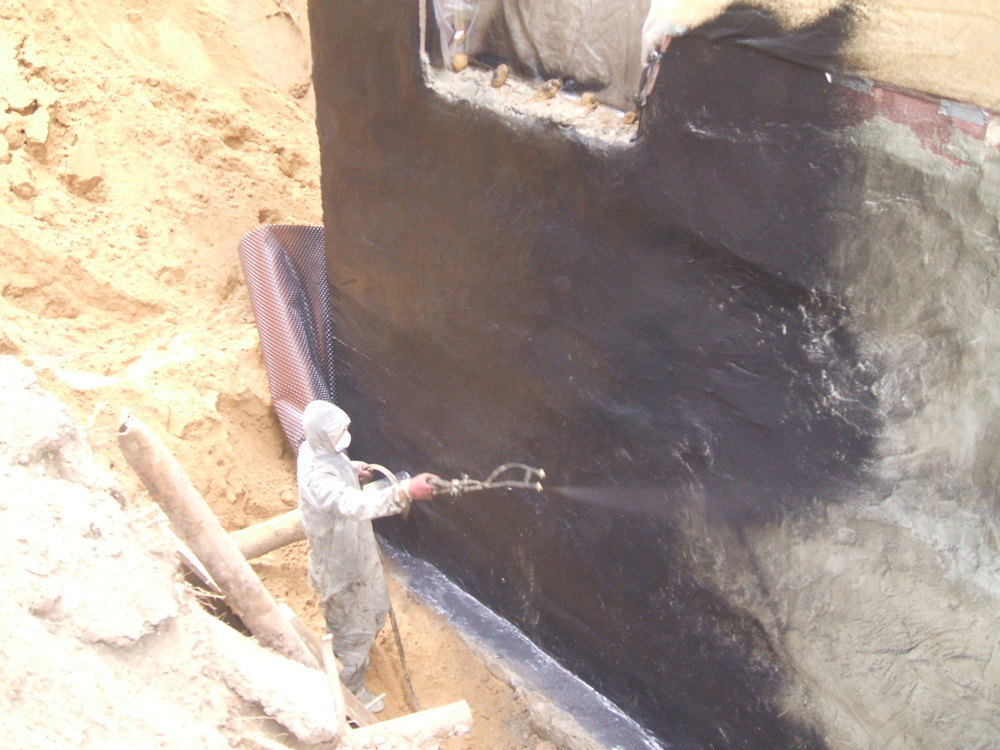

Жидкостная мембрана . Жидкие материалы нового поколения, в которых используется SBR (бутадиен-стирольный каучук), специально разработаны для гидроизоляции бетона.Они действуют как настоящая гидроизоляция, поскольку полностью нерастворимы в воде и могут противостоять гидростатическому давлению (хотя мы действительно хотим ограничить это давление, как я объясню далее). Материал наносится распылением в виде жидкости, поэтому он остается сплошной монолитной мембраной. В критических областях — переходах между нижним колонтитулом и стеной фундамента, внутренними углами или проходами труб — жидкий материал идеально соответствует вариациям поверхности без особых причудливых оригами.

Все сквозные проходы критичны.Холодный шов между основанием и стеной требует толстого валика. герметик, такой как Poly Wall’s 2200.

Существует ряд продуктов для гидроизоляции бетонных стен. Мой друг-строитель, Брайан Лонг, признается, что Poly Wall’s Home Stretch Liquid — синтетический каучук, который используется на коммерческом рынке более двух десятилетий, но только недавно был представлен на рынке жилой недвижимости.

Герметик необходимо обработать, чтобы обеспечить хорошую адгезию и полное покрытие.

Первым шагом в применении этого материала является осмотр поверхности стен и заполнение всех больших пустот раствором. Меньшие пустоты — в порядке; резина заполнит их. Но более крупные дефекты заполнятся неравномерно и создадут слабое место на монолитной поверхности.

Все сквозные проходы в стене и холодный шов между фундаментом и стеной являются критическими областями, для которых в первую очередь требуется плотный валик герметика, такого как герметик Poly Wall 2200.Герметик необходимо обработать, чтобы обеспечить хорошую адгезию и полное покрытие.

Брайан Лонг любит распылять жидкую мембрану на стену. У него есть член экипажа с роликом, чтобы выровнять круги.

Вы можете нанести жидкую мембрану валиком, но Брайан Лонг любит распылять ее на стену. Распыление происходит быстрее и облегчает контроль толщины.У него есть член экипажа с роликом, чтобы выровнять круги.

Материал напыляется до толщины 60 мил, после высыхания получается цельная безшовная отделка толщиной 30 мил.

Материал напыляется до толщины 60 мил, после высыхания получается цельная безшовная отделка толщиной 30 мил. Бригада использует гидравлический опрыскиватель Graco 733 и периодически проверяет толщину во время работы. У опрыскивателей есть одна приятная вещь: вы можете оставлять материал в машине на срок до двух недель, что дает вам возможность вернуться к одной работе в течение нескольких дней без больших затрат на уборку.

Бригада использует герметик 2200 для заполнения любых отверстий или мест с неполным покрытием.

После нанесения мембраны команда Лонга проверяет поверхность мембраны и устраняет любые дефекты, используя герметик 2200 для заполнения любых отверстий, ямок или мест, где нет полного покрытия. Этот шаг может показаться невероятно разборчивым. Но опять же, по сравнению с несчастным клиентом, это время потрачено не зря.

Барьер ColdJoint Barrier наносится на горизонтальный выступ основания и вверх по стене примерно на фут.Он перекрывается Delta-Thene, стеновой мембраной толщиной 40 мил и шириной около 3 футов. Анкеры имеют отслаивающийся клей, который прикрепляет их к поверхности.

Отслаивающиеся мембраны предлагают отличную альтернативу гидроизоляции. Для достижения наилучших результатов я начинаю с мембраны толщиной 40 мил, прикрепленной к горизонтальному выступу основания и вверх по стене примерно на фут, чтобы защитить этот критически важный стык основания.Вертикальная полка этого барьера для холодных стыков должна перекрываться клеем толщиной 40 мил и шириной около 3 футов. Обычно мы запускаем мембрану вертикально. Большинство продуктов с отшелушиванием и приклеиванием, предназначенных для нанесения на бетон, требуют грунтовки. После того, как грунтовка намотана, мы снимаем подложку с мембраны, чтобы нанести ее, создавая прочное сцепление между адгезивом и адгезивом.

Поверх гидроизоляционной мембраны добавляем изоляционный слой. Здесь, в Остине, нам нужен всего один дюйм пены; в северных регионах, конечно, нужно больше.Нам повезло с пластиковыми анкерами для установки изоляции. Анкеры имеют отслаивающийся и прилипающий клей, который приклеивается к поверхности стеновой мембраны. Когда они на месте, все, что нам нужно сделать, это надвинуть изоляцию, чтобы удерживать ее на месте. Мы можем использовать те же анкеры для установки дренажного коврика. Самое главное, чтобы мы не проходили сквозь гидроизоляционную мембрану.

Водослив

После нанесения гидроизоляции на фундамент многие строители думают, что работа сделана, и переходят непосредственно к обратной засыпке.Но тем самым вы позволяете воде отталкиваться прямо от мембраны, где она может найти дефект и вызвать утечку.

Идеальный способ решить эту проблему — накрыть мембрану дренажной доской. Основная цель этой дренажной доски — обеспечить воздушный зазор, чтобы вода, текущая к фундаменту, попадала в этот зазор и стекала в стоки фундамента. Думайте о зазоре как о предохранительном клапане. Если есть открытый зазор, давление воды на фундамент будет непросто.

Во-вторых, дренажная доска защищает гидроизоляционную мембрану от камней, дорожного основания или чего-то еще, что вы используете в качестве засыпного материала.

Дренажные доски проходят вертикально и устанавливаются поверх изоляции с помощью тех же анкеров.

Я использовал Delta-Drain, коврик с ямочками от Cosella-Dorken. Как и большинство дренажных досок, он покрыт фильтровальной тканью, которая не позволяет почве забивать щели. Панели укладываются вертикально и устанавливаются поверх изоляции с помощью упомянутых выше анкеров.

Дренажная доска Arroyo от Poly Wall тоже подойдет. Он поставляется с уникальной компоновкой ямок, с более крупными в нижней части стартового поля шириной 2 фута и меньшими ямками в верхней части раздела, которые перекликаются с ямочками следующего, шириной 4 фута, поля.

Плиты устанавливаются с помощью контактного клея в виде спрея, наносимого на заднюю часть и стену. Клею дают высохнуть.Затем на стену прикладывается водосточная доска. Бригада

Лонга устанавливает продукт Arroyo с помощью аэрозольного контактного клея, который они наносят на обратную сторону доски и на стену. Они позволяют клею высохнуть, как если бы вы использовали клей для столешниц, а затем приклеивали плиту к стене. Он крепко держится, и нет необходимости в крепежных элементах, которые могли бы проникнуть через водный барьер. На поворотах команда забивает спину, чтобы аккуратно прорваться и свалиться на угол.Вам не нужно нигде разрезать фильтрующую ткань. Ткань по краям длинная, поэтому вы можете растянуть ее над углом или за углом. Вам нужно сохранить сплошную однородную поверхность ткани, чтобы осадок не попал внутрь и не забил пространство, образованное ямочками.

Экипаж забивает спину, чтобы чисто сломать и свернуть за угол. Дренажные доски

Arroyo проходят горизонтально, поэтому вы можете устанавливать их в лифтах, засыпая их по ходу движения. Это облегчает работу экипажа, поскольку им не нужно подниматься на всю высоту высокой стены.

Система Arroyo предлагает сливную систему, которая работает, если вы не используете традиционный французский слив.

Система Arroyo предлагает сливную систему, которая работает, если вы не используете традиционный французский слив. Выходы вяжутся прямо в сливную доску и позволяют привязать прочную трубу для слива воды прямо с досок.

Drain Out

Любая система гидроизоляции фундамента, которая защищает фундамент от воды и снижает гидростатическое давление, нуждается в третьем важном компоненте: способе отвода воды.Мы всегда устанавливаем традиционную французскую водосточную систему — стандарт, который американцы использовали в течение нескольких поколений в домах. Он состоит из дренажной трубы, проложенной в скальном слое. Обычно мы используем 4-дюймовую Schedule 40. Мы обнаружили, что Schedule 20 может разрушиться (а гофрированная черная труба кажется практически бесполезной), поэтому стоит использовать трубы из ПВХ с более толстыми стенками. Отверстия предварительно просверлены и всегда направлены вниз. Труба по периметру покрыта крупным гравием или септической породой, которую необходимо отделить от окружающей почвы фильтровальной тканью, чтобы предотвратить засорение породы почвой.

Во французском водостоке используются две трубы, каждая с очистителем, установленным на каждом углу.

В обычном дренажном канале используется одна труба по периметру и фильтрующий носк, но в этом носке ограничивается объем камня, который вы можете установить для обеспечения дренажа.

Лонг выводит французский водосток на совершенно новый уровень, используя по две трубы с очистителем, который он устанавливает на каждом углу. Если когда-либо возникнет проблема со сливной системой, будет легко спустить змейку, чтобы освободить засор.

Клей-спрей наносится вдоль одного края фильтровальной ткани. Ткань натягивается на камень, прилегая к краю ткани, задрапированной на стене.

По периметру основания Лонг насыпает гравий по двойным дренажным трубам в то, что он называет «дренажным буррито», начиная с широкого куска фильтрующей ткани, проходящего вверх по стене и на дно котлована.Он прокладывает водосточные трубы и засыпает их здоровым количеством септика. Затем он наносит клей-распылитель вдоль одного края фильтрующей ткани и натягивает ткань на камень, прикрепляя край к ткани, задрапированной на стене. Вдобавок он наносит еще один слой фильтрующей ткани и затем покрывает его еще одним слоем фильтрующей ткани. Этот двойной слой камня и ткани предотвращает попадание осадка в канализацию; Дом, показанный на фотографиях, находится в той части Техаса, где есть тонкая ткань, которая умеет находить дорогу в канализацию, поэтому Лонгу нужно было тщательно детализировать ткань.

Поверх этого накладывается еще один слой фильтровальной ткани. Он покрыт еще одним слоем ткани.

Во многих домах, которые я строю, мы прокладываем вторую французскую водосточную трубу вокруг внутренней части фундамента. Внутренний дренаж и внешний дренаж соединены короткими секциями Списка 40 через каждые 8-10 футов, которые проходят поперек основания. Это обеспечивает хорошую отказоустойчивость: если одна секция слива выходит из строя, вода может пройти по внутреннему или внешнему пути и все равно выйти.

На холмистой местности обычно легко провести дренаж по периметру до дневного света, но в большинстве случаев мы проводим его к отстойнику. Однако отстойники обычно выходят из строя во время проливных дождей из-за сверхурочной работы или останавливаются при отключении электроэнергии. Поскольку это не тот случай, когда вы хотите остаться без работающего отстойника, мы всегда включаем в систему дополнительный насос с резервным аккумулятором.

Гидроизоляция подвала | Затраты на гидроизоляцию подвала

Если вы пытаетесь выяснить, как вылечить влажный или затхлый подвал, вам, вероятно, будет интересно узнать о рекламе продуктов, которые заявляют, что они являются водонепроницаемыми стенами подвала.Итак, вы задаетесь вопросом: действительно ли возможно высушить подвал, просто заделав стены?

Да, это возможно, но чтобы убедиться, что вы выбрали правильный вариант, вам нужно выяснить, идет ли влага извне или это действительно высокая влажность, которая конденсируется на прохладных стенах вашего подвала.

Как узнать, что вызывает влагу

Приклейте к внутренней части подвальных стен кусок алюминиевой фольги площадью 1 фут квадратного метра и оставьте на 24 часа.

Если на внешней стороне пленки образовался конденсат, значит, в вашем подвале повышенная влажность. Исправьте это с помощью переносного осушителя воздуха в помещении или системы увлажнения всего дома вместо гидроизоляционных материалов.

Если пленка имеет конденсат на внутренней поверхности (рядом со стеной), возможно, почва вокруг вашего дома от природы влажная из-за высокого уровня грунтовых вод или плохого дренажа почвы. В этом случае может пригодиться гидроизоляция стен подвала.

Вы можете сделать гидроизоляцию только внутренних стен, что может решить проблему.Или вы можете сделать свои внешние стены гидроизоляцией, что лучше, но дороже.

Вот информация о различных типах:

4 типа внутренней гидроизоляции

Лучший выбор: наружная гидроизоляция

Самый надежный способ гидроизолировать стены подвала — это полномасштабная наружная гидроизоляция.Кроме того, он самый дорогой — часто от 15 000 до 30 000 долларов.

Наружная гидроизоляция включает в себя земляные работы по всему дому на всю глубину стен фундамента, а затем установку водонепроницаемого покрытия или мембраны с дренажными панелями. Панели обеспечивают легкий путь для воды, стекающей к наружному французскому водостоку внизу вашего фундамента. Оттуда вода самотеком — или с помощью водоотливного насоса — от вашего фундамента к другой части вашей собственности или в ливневую канализацию.

Связанный:

Гидроизоляция фундамента — Гидроизоляция стен фундамента

Крайне важно правильно и с первого раза уложить гидроизоляцию фундамента. Ретроспективно исправить какие-либо проблемы сложно, но это возможно. Вы хотите дать себе и домовладельцу уверенность в том, что их подвал будет водонепроницаемым на десятилетия вперед.

В этой статье представлены компоненты системы гидроизоляции фундамента, а затем даны пошаговые инструкции по гидроизоляции стен фундамента.

Что такое гидроизоляция фундамента?

Гидроизоляция фундамента — это процесс предотвращения попадания воды в подвал извне. Он включает в себя установку системы, которая может предотвратить попадание воды в конструкцию, а также эффективно справиться с гидростатическим давлением.

У вас должна быть система гидроизоляции, которая удерживает воду подальше от ваших стен, но также позволяет воде безопасно стекать. Доступно несколько вариантов гидроизоляции фундамента с различными системами и сопутствующими продуктами.Чтобы удовлетворить требования страховых компаний, вам необходимо совместить два метода гидроизоляции, чтобы обеспечить полную защиту. Подробнее об этом позже.

Что такое фундаментная стена?

Для начала стоит определить, что такое фундаментная стена — так будет проще понять варианты гидроизоляции.

Фундаментные стены — это часть конструкции, которая находится под землей и удерживает грунт, другими словами, находится в контакте с почвой. Их обычно возводят из бетона или кирпича.Фундаментные стены также могут называться стенами подвала, если с другой стороны от них есть подвал или погреб. В новом строительстве они строятся на плите или опорах и обычно имеют высоту около двух метров.

Фундаментальные стены также могут относиться к той части стены собственности, которая находится под землей, но не создает жилого пространства. Это чаще встречается в старых домах, где стены уходят в землю на метр или около того. Эти участки стены, удерживающие землю, могут вызвать проблемы с влажностью, которые потребуют ремонтных работ.Подробнее об этом позже.

Почему важна гидроизоляция фундамента?

Гидроизоляция фундамента важна, потому что она защищает любые подземные конструкции от проникновения воды, а также от потенциальной защиты от радона с помощью правильного типа продуктов. Предотвращая попадание воды и грунтовых газов на территорию, вы снижаете риск значительного повреждения имущества и защищаете здоровье жителей. Это еще более важно для собственности, расположенной в районах, подверженных риску затопления или с высоким уровнем грунтовых вод.BS: 8102 также требует, чтобы земляные конструкции были защищены как минимум двумя способами гидроизоляции. Это могут быть следующие:

Барьерная защита типа A — внутренняя или внешняя цистерна
Гидроизоляция типа В (строительство фундаментных стен из водонепроницаемого бетона)
Защита от дренажа типа C (дренажная система внутренней полости)

Если фундаментные стены построены не из водонепроницаемого бетона, то в соответствии с требованиями стандарта BS8102: 2009 установка внешней системы гидроизоляции фундамента.

Важно правильно завершить гидроизоляцию фундамента и обеспечить должное уважение к ней в процессе строительства.

Системы гидроизоляции фундамента

Системы гидроизоляции фундамента предназначены для обеспечения полной защиты от проникновения воды. Лучшие системы наружной гидроизоляции фундамента состоят из первичного и вторичного гидроизоляционных слоев с предварительным грунтованием. Конкретный метод гидроизоляции зависит от системы и используемых продуктов — мы познакомим вас с системой гидроизоляции фундамента PermaSEAL.

Наша система гидроизоляции фундамента состоит из четырех основных компонентов:

Грунтовка — предотвращает проникновение влаги через фундаментную стену
Первичный гидроизоляционный слой — образует водонепроницаемую преграду
Вторичная гидроизоляция — дренажная мембрана наружной полости для снятия гидростатического давления воды с конструкции
Слив со смотровыми окнами — отводит воду в безопасную точку

Любая система гидроизоляции фундамента должна начинаться с грунтования — вы хотите нанести Kiesol MB Primer — на бетонные или кирпичные стены фундамента.Эта грунтовка обеспечивает хорошее сцепление с основным гидроизоляционным слоем.

Далее вам понадобится первичный гидроизоляционный слой Multi Tight MB 2K Plus — это специально разработанное покрытие водонепроницаемо даже при высоком гидростатическом давлении воды. Он также защищает от радона. MB2K + гибок, что означает, что он может справляться с расширением, а также перекрывать любые трещины, которые могут возникнуть.

Последней частью системы гидроизоляции фундамента является дренажная мембрана Geodrain и дренажная система.Это позволяет любой воде, окружающей здание, беспрепятственно стекать через полость, образованную уникальным профилем стойки. Любая вода затем стекает в канализацию или французскую канализацию, расположенную ниже уровня пола, которая затем переносит воду в подходящую отстойную или отстойную камеру.

Гидроизоляционная мембрана для фундамента — Вторичная гидроизоляция

В составе системы гидроизоляции фундамента необходимо установить гидроизоляционную мембрану фундамента. Это работает за счет отвода воды от ваших фундаментных стен, а также защиты основного гидроизоляционного слоя.Это также предотвращает давление воды на конструкцию и ее повреждение. При выборе фундаментной мембраны следует учитывать несколько ключевых факторов.

Мембрана фундаментной стены обычно изготавливается из пластика и имеет профиль стойки, который создает полость для стекания любой воды. Затем вода может попасть в канализацию или канализацию, откуда она может быть направлена в подходящее место.

Вы хотите выбрать мембрану со встроенным тканевым слоем для предотвращения попадания мелких частиц в дренажную систему фундамента и возникновения засоров и других проблем.

В качестве дополнительного преимущества эти мембраны для фундаментных стен защищают ваш основной гидроизоляционный слой. Мы рассмотрим установку гидроизоляционных мембран фундамента, а также дренаж более подробно позже.

Используя вышеуказанную систему гидроизоляции фундамента, вы получаете как первичный, так и вторичный гидроизоляционный барьер. Используя эти методы вместе, вы значительно минимизируете риск возникновения дефектов.

Оба метода гидроизоляции также очень гибкие. Это дает вам уверенность в том, что по мере того, как здание оседает или перемещается в будущем, наружная гидроизоляция кладки будет двигаться вместе с ним и оставаться водонепроницаемой.

Стеновой дренаж фундамента

Вместе с системой гидроизоляции фундамента вам потребуется дренажная система для безопасного удаления воды. Существует несколько вариантов дренажа фундаментных стен.

Дренаж стен фундамента — это эффективность и пропускная способность — и то, и другое важно, когда речь идет о быстром и безопасном удалении воды для снижения гидростатического давления на конструкцию.

Дренаж фундамента — земляной или французский дренаж — следует проложить по периметру подвала на уровне плиты.Это может затем направить любую воду из мембраны Geodrain в подходящую точку откачки, например, в отстойник с насосом, водосток или точку впитывания.

Эта дренажная система фундаментной стены должна быть полностью обслуживаемой, поэтому убедитесь, что в ваших планах есть доступная отстойная камера — это может быть бетонная камера для отстойника с ступенчатым доступом. Вам также необходимо будет предусмотреть точки доступа и заливки для обслуживания. Это позволит при необходимости промыть дренажные каналы.

Продукты для гидроизоляции фундамента

Требуется ряд продуктов для гидроизоляции фундамента, охватывающих все, от мембран до водостоков и грунтовок. Мы расскажем, как их использовать, но вот список со ссылками на весь наш ассортимент:

Также можно добавить изоляцию для улучшения тепловых характеристик, а также для обеспечения еще одного защитного слоя для первичной гидроизоляции.

Могу ли я самостоятельно выполнить гидроизоляцию фундамента?

Гидроизоляция фундамента — это не задача, которую нужно делать своими руками, и для ее выполнения требуется профессионал.Вам не следует пытаться выполнить гидроизоляцию фундамента самостоятельно, если вы не обладаете полной квалификацией и не уверены в себе. Гидроизоляция фундамента в новостройках — это квалифицированная работа, которая играет ключевую роль в гораздо более крупном строительном проекте. Скорее всего, это будет связано с участием архитекторов, строителей и других лиц на месте — это также сопряжено с риском, делающим его относительно опасным.

Как сделать гидроизоляцию фундаментной стены

Гидроизоляция фундамента — Новое строительство

Большая часть гидроизоляции фундамента происходит при новом строительстве.Обычно вы будете гидроизолировать и бетонный фундамент.

Подготовка фундаментных стен к гидроизоляции

Перед нанесением грунтовки необходимо убедиться, что бетонная фундаментная стена полностью затвердела и готова принять систему гидроизоляции фундамента. В нем также не должно быть рыхлого материала, мусора, грязи, пыли и, в частности, цементного молока (которое необходимо удалить механически). Все это предотвратит прилипание к нему ваших гидроизоляционных материалов. Обязательно подметайте стены и перекрытие и, в идеале, держите других рабочих подальше от участка.

Грунтовка фундаментных стен

Вам нужно будет нанести выбранную вами грунтовку — Kiesol MB Primer — на фундаментную стену. Убедитесь, что вы наносите его секциями по горизонтали сверху вниз. Достаточно одного тщательного применения.

Первичная гидроизоляция фундаментных стен

Первичный гидроизоляционный слой фундаментной стены обычно представляет собой жидкую мембрану. Мы рекомендуем нанести два слоя внешнего гидроизоляционного материала, такого как Multi Tight MB 2K Plus от Remmers.Его можно наносить на глубину до трех метров под землей, используя кисть, кисть / шпатель или метод безвоздушного распыления.

Устройство вторичной гидроизоляции фундаментных стен

Необходимо установить внешнюю гидроизоляционную мембрану Geodrain на фундаментную стену.

Если высота фундаментной стены меньше двух метров, можно закрепить PermaSEAL Geodrain горизонтально без перекрытия. Для стен более двух метров вам следует закрепить PermaSEAL 8 Geodrain вертикальными листами, при этом слой ткани Geotextile должен быть обращен к засыпке, а черный слой дренажа — у стены, которая должна быть гидроизолирована.

PermaSEAL 8 Geodrain поставляется в рулонах шириной два метра. Прикрепите PermaSEAL 8 Geodrain к стене с помощью дюбелей PermaSEAL Quick Plugs в верхней части листа на расстоянии примерно 500 мм. Убедитесь, что мембрана установлена ровно, предварительно выровняв стену лазером.

Просверлите в субстрате отверстия диаметром 10 мм на глубину 80 мм и забейте пробки. При необходимости наложите последующие листы PermaSEAL 8 Geodrain внахлест, убедившись, что фильтрующая ткань следующего листа перекрывает предыдущий шипованный сердечник — для этой цели часть фильтрующей ткани отделена от дренажного сердечника.Мы предлагаем соединить от одного до трех рядов шпилек. Вы также должны стремиться к тому, чтобы рулоны шли в линию. Заклейте края ваших фундаментных мембран с помощью 60-миллиметрового плоского фланца на краю каждого листа с помощью ленты PermaSEAL Tape.

После того, как фундаментная мембрана зафиксирована, вы должны закрыть открытый верхний край мембраны с помощью закрывающих полос Geodrain. Это предотвращает попадание мусора и засыпки в полость между дренажной сердцевиной и фильтровальной тканью. Если у вас есть слой изоляционных плит Fibran XPS 500 50 мм между первичной и вторичной гидроизоляцией, вам нужно будет создать свою собственную деталь заглушки со свинцовым фартуком или аналогичным материалом.

Установка французского слива

Поместите дренажную трубу с прорезями или земельный / французский дренаж в основании фундамента так, чтобы верх дренажа находился ниже уровня внутренней плиты. Это должно быть на 200 мм ниже уровня цокольного этажа. Поместите слив в слой чистого 20-миллиметрового камня, окруженного листом геотекстильной фильтровальной ткани, чтобы обеспечить достаточное количество геотекстильной ткани для прилегания к PermaSEAL 8 Geodrain, чтобы обеспечить целостность фильтровальной ткани.

Чистовая

Для аккуратной отделки необходимо использовать герметизирующую полосу PermaSEAL Geodrain для закрытия верхней части мембраны на уровне земли. Важно соблюдать осторожность во время засыпки, и в идеале вы должны защитить внешнюю фундаментную мембрану PermaSEAL Geodrain с помощью защитной плиты для обратной засыпки, если вы выполняете засыпку на глубину механическим способом.

Установка углового уплотнения

Чтобы избежать проблем с какими-либо слабыми местами, вам необходимо установить угловое уплотнение там, где фундаментная стена встречается с фундаментом.

Деталь гидроизоляции фундамента

Средство для восстановления гидроизоляции фундамента

Помимо нового строительства, есть две области, которые стоит обсудить с точки зрения ремонтной гидроизоляции фундамента.

Во-первых, если проникновение воды происходит в конструкцию подвала, вам следует рассмотреть возможность защиты от дренажа типа A и типа C, а не пытаться установить гидроизоляцию фундамента, как описано выше. Внутренняя гидроизоляция фундамента или гидроизоляция фундамента «изнутри» охватывает как резервуарные, так и полостные дренажные системы.Прочтите наше полное руководство по переоборудованию подвала и дренажным системам.

Вторая ситуация относится к фундаментной стене без цокольной конструкции. Скорее всего, это будет сплошная стена дома, уходящая в землю примерно на метр. Вы найдете это в более старых зданиях, таких как викторианские дома с террасами. Эти фундаментные стены обычно не имеют гидроизоляции. Что может случиться, так это то, что вода попадет внутрь и вызовет гниение балок (тех, что находятся под DPC). В этом случае вы должны выкопать грунт до уровня стен и нанести MB2K +.Возможно, вы захотите сделать это вместе с установкой нового dpc и деревянного покрытия, чтобы обеспечить дополнительную защиту.

Стоимость гидроизоляции фундамента

Существует слишком много переменных, из-за которых невозможно обеспечить затраты на гидроизоляцию фундамента. Все, что мы можем вас заверить, это то, что Permagard прилагает все усилия, чтобы предоставлять наши профессиональные продукты по низким ценам без ущерба для качества.

Permagard — Предоставление решений. Вдохновляющая уверенность.

Permagard имеет отличный запас на складе по всему ассортименту гидроизоляционных материалов для фундаментов и мембран Geodrain. Мы предлагаем доставку в течение одного-трех дней.

Если вы ищете средства для гидроизоляции фундамента поблизости от вас, то у нас есть склад рядом с M5, где вы можете нажать и забрать их на нашем прилавке. Наша команда также готова помочь вам с любыми техническими вопросами.

Дополнительная литература

Гидроизоляционные изделия для наружных и фундаментных работ

Направляющая по внешней гидроизоляции подвалов новостройки

Гидроизоляция подвала

Полное руководство по переоборудованию подвала

Соответствие требованиям BS8102 по строительству подвала

Понимание трех основных методов гидроизоляции подвала

Основные 3 метода гидроизоляции подвала

Нет ничего хуже для домовладельца, чем мокрый подвал.То, что кажется крохотной струйкой или небольшой лужей, — это предупреждающие знаки гораздо более серьезной проблемы. Влага в вашем подвале может привести к целому ряду дорогостоящих и длительных ремонтов. Вода в вашем подвале — от структурных повреждений до токсичной плесени — серьезная проблема. Итак, что мы можем сделать, чтобы наши подвалы оставались сухими и не допускали попадания влаги внутрь?

Ознакомьтесь с нашими тремя основными методами гидроизоляции подвала, чтобы узнать больше.

Что вызывает влажность подвала?

Чтобы лучше понять, как поддерживать сухость в подвалах, нам необходимо досконально понимать, что в первую очередь вызывает появление влаги в подвалах.К несчастью для домовладельцев, вода имеет свойство проникать в наши дома. Из-за уникальной природы и конструкции подвалов эти помещения особенно подвержены влажности. Приведенные ниже пункты указывают на некоторые из основных причин влажности подвала:

Неправильные почвенные и дренажные системы:
Если дождевая и грунтовая вода не могут стекать должным образом, они могут попасть в ваш подвал. Неправильный грунт и плохая дренажная система — одна из наиболее частых причин сырости подвала.Если воду не направить подальше от дома, она будет скапливаться вокруг фундамента, где будет пытаться проникнуть внутрь.
Плохо установленные и обслуживаемые водостоки:
Желоба предназначены для отвода дождевой воды от фундамента. Если они установлены неправильно или слишком забиты для работы, вода будет стекать вокруг вашего фундамента, а не от него.
Неправильный наклон:
Земля вокруг фундамента должна иметь уклон от дома, а не к нему.Если наклон неправильный, вода будет скапливаться вокруг фундамента, а не убегать от него.
Гидростатическое давление:
Гидростатическое давление возникает, когда вода скапливается вокруг фундамента. Когда гравитация давит на эту воду, она попытается вырваться, чтобы уменьшить это давление. Вода будет пробиваться сквозь любые трещины в стенах и полах вашего подвала. На самом деле давление может стать настолько сильным, что вызовет трещины.
Трещины в подвале:
Трещины в стенах, полу и вокруг окон и дверей подвала обеспечивают идеальный путь, по которому может течь вода.Вода всегда будет следовать по пути наименьшего сопротивления, и эти трещины облегчают проникновение воды внутрь.
Конденсация:
Подвалы, как известно, влажные места. Когда происходит конденсация, она может принести плесень, плесень и потенциальные повреждения.

Приведенный выше список представляет собой общий обзор причин влажности подвала. Чтобы узнать больше о причинах влажности подвала, щелкните здесь, чтобы прочитать сообщение в нашем блоге на эту тему.

Три лучших метода гидроизоляции подвала

Теперь, когда мы лучше понимаем причину появления влаги в подвале, давайте поговорим о том, что мы можем сделать, чтобы ее предотвратить. Есть 3 метода гидроизоляции подвала:

№1. Интерьер

Это меры, которые можно предпринять, чтобы вода не попала в подвал изнутри. Эти методы часто используются после выявления существующей проблемы. Сюда могут входить герметики и покрытия, а также методы предотвращения конденсации.

№2. Экстерьер

Как и следовало ожидать, эти методы применяются снаружи вашего дома. Цель этих методов — в первую очередь заблокировать проникновение воды внутрь. Это может включать внешние дренажные системы и покрытие внешних стен водонепроницаемым барьером.

№3. Дренаж

Проблемы с канализацией — одна из наиболее частых причин влажности подвала. Этот метод может включать ремонт плохо функционирующей дренажной системы или добавление дренажной системы, если ее нет.

Каждая ситуация индивидуальна, поэтому важно хорошо понимать, какие проблемы с гидроизоляцией присутствуют в вашем доме. По-настоящему эффективная система гидроизоляции использует все 3 метода.

Теперь давайте подробнее рассмотрим каждый из 3 методов гидроизоляции и узнаем больше.

Внутренняя гидроизоляция

Методы внутренней гидроизоляции обычно самые простые и доступные. Обычно они начинаются с проверки того, что любые трещины или дыры в стенах подвала, полах, а также вокруг окон и дверей были должным образом герметизированы и водонепроницаемы.Чаще всего вода проникает в наш подвал через эти трещины, поэтому правильная их герметизация — первый шаг к тому, чтобы ваш подвал оставался сухим. Для эффективного заполнения трещин можно использовать специальные герметики, предотвращающие попадание новой влаги внутрь. Эти герметики обычно довольно эффективны и часто имеют расширенную гарантию, гарантирующую их эффективность.

Методы внутренней гидроизоляции, такие как водостойкие герметики, также хорошо справляются с поддержанием низкого уровня влажности, предотвращая конденсацию.Эти покрытия можно наносить на стены и полы подвала, создавая водонепроницаемую преграду. Хотя эти внутренние герметики являются важным шагом в общем процессе гидроизоляции, они не решают основных проблем, вызывающих влагу. Более серьезные проблемы обычно находятся снаружи.

Когда дело доходит до влажных подвалов, корень проблемы обычно находится вне дома. Поэтому, когда пришло время сделать ваш подвал гидроизоляцией, важно выглянуть за пределы его стен.Наружная гидроизоляция, как правило, представляет собой гораздо более сложную задачу, чем простой процесс герметизации, который мы используем внутри. При выборе методов наружной гидроизоляции рекомендуется проконсультироваться со специалистом.

Наружная гидроизоляция обычно требует выемки грунта вокруг фундамента дома. Как вы понимаете, это трудоемкий процесс, требующий тяжелых инструментов и оборудования. После того, как вся земля вокруг фундамента будет удалена, можно нанести водостойкий герметик на наружные стены.Этот герметик обычно представляет собой полимерную основу, которой должно хватить на весь срок службы здания. В идеале этот процесс наружной гидроизоляции должен происходить во время строительства.

Также важно упомянуть водосточные системы при обсуждении внешних методов. При правильной установке желоба направляют дождевую воду от фундамента вашего дома. Однако, если эти системы не установлены или не обслуживаются должным образом, они могут иметь противоположный эффект. Засоренные водосточные желоба или водосточные желоба, которые стекают вплотную к основанию, будут собирать воду вдоль основания вашего дома именно там, где вы этого не хотите.Следите за тем, чтобы ваши желоба были чистыми и свободными от мусора, чтобы они работали должным образом. Убедитесь, что у вас есть водосточная труба, которая направляет воду как можно дальше от вашего дома.

Проблемы с канализацией часто являются основной причиной влажности в вашем подвале. Если вы хотите, чтобы подвал оставался сухим, необходимо наличие надлежащего дренажа вокруг вашего дома. Эти дренажные системы предназначены для отвода воды (будь то грунтовая или дождевая вода) от фундамента вашего дома. Существует множество различных дренажных систем, которые помогают контролировать воду вокруг вашего дома.Для начала вам следует изучить почву вокруг вашего дома. Разные виды дренажа почвы по-разному. Убедитесь, что ваш дом окружен почвой, которая легко дренируется и не удерживает влагу.

Каждый дом индивидуален, поэтому обязательно внимательно изучите, как работает дренаж вокруг вашего дома. Взгляните на уклон земли вокруг фундамента. Он должен наклоняться в сторону от фундамента, а не по направлению к нему. В зависимости от конкретной ситуации может потребоваться установка водоотливного насоса для сбора воды изнутри и ее откачки.Эти внутренние дренажные системы собирают воду вокруг фундамента и откачивают ее из подвала.

Эти системы должны быть рассчитаны на работу в случае отключения электроэнергии. Как можно догадаться, установка водоотливного насоса или другой внутренней дренажной системы может оказаться непростой задачей. При выборе этого способа гидроизоляции желательно проконсультироваться со специалистом.

Какой метод подходит именно вам?

Как мы упоминали ранее, каждый дом индивидуален.Таким образом, лучший метод гидроизоляции для вашего дома может быть другим, чем у вашего соседа. Когда дело доходит до содержания подвала, в игру вступает так много факторов. Хотя каждая ситуация индивидуальна, лучшая политика — это всегда профилактика, а не ремонт. Принятие мер по гидроизоляции подвала до появления воды обязательно даст наилучшие результаты. Повреждение водой может вызвать серьезные проблемы, в результате чего потребуется дорогостоящий ремонт и множество головных болей.

Хотя сейчас часто возникает соблазн сэкономить деньги, игнорируя проблему, ожидание решения проблемы гидроизоляции подвала может привести к гораздо большим счетам в будущем.Способы гидроизоляции подвала могут сильно различаться, поэтому обязательно изучите и выясните, какой метод наиболее подходит для вашей уникальной ситуации.

Ваш дом — ваша самая большая инвестиция. Важно принять необходимые меры для его защиты. Не ждите, пока у вас возникнут проблемы. Принятие профилактических мер может сохранить ваш подвал сухим, а ваши карманы — полными. Обратитесь к нашей опытной команде в Triad Basement Hydraing, чтобы узнать больше о том, как сохранить подвал сухим этой зимой.

Фундаментные стены | WBDG — Руководство по проектированию всего здания

Введение

Стенка фундамент здания может быть удерживающее монолитно-бетонные конструкции или фундамента стены или стена конструкции в комплекте с несущими пилястрами. Используемые материалы могут быть бетонными или армированной кладкой. Система фундаментных стен может включать в себя систему удержания грунта из солдатских свай и деревянных утеплителей или торкретированных скальных пород, требующих рассмотрения гидроизоляции, применяемой к системе удержания грунта.Для большинства участков фундаментной стены отвод воды и контроль над ней имеют первостепенное значение. Однако меры по удалению воды вокруг фундаментных стен ниже уровня грунтовых вод могут быть непрактичными и дорогостоящими в долгосрочной перспективе, и стратегия гидроизоляции становится критически важной. Необходимо учитывать тепловую нагрузку в верхних частях фундаментной стены.

Читателям рекомендуется получить консультацию специалиста при проектировании систем, которые находятся ниже уровня грунтовых вод или закрывают особо уязвимые помещения.При работе с полевыми условиями также может потребоваться совет специалиста.

Описание

В этом разделе дается конкретное описание материалов и систем, общих для фундаментных стен и систем ограждающих конструкций зданий ниже уровня земли в целом. Описания и рекомендации представлены по следующим темам:

Дренажные материалы
Ткани для фильтров
Гидроизоляция
Гидроизоляционные мембраны
Доска защиты
Изоляционные материалы
Гидрошпонки
Дренажная труба

Дренажные материалы

Дренажные материалы для нижних ограждений включают:

Слои дренажного агрегата
Сборные синтетические дренажные слои

Слои агрегатного дренажа. Слои агрегатного дренажа включают гранулированный щебень или крупнозернистый песок.Гранулированный мелкий гравий относится к естественно округленному камню диаметром от 3/16 до 3/8 дюйма. Подходит крупный песок размером от № 30 до № 8. Сортировка песка по зазорам обеспечивает однородный размер зерна, что увеличивает скорость дренажного потока.

Сборные синтетические дренажные слои — эти изделия состоят из комбинации пластиковых композитных дренажных стержней с приклеенными геотекстильными тканями. Пластиковые композитные дренажные стержни с «углублениями» доступны в различных конфигурациях и обычно изготавливаются из полипропилена, полистирола и полиэтилена.Геотекстильные ткани удерживают песок, почву, бетон или раствор, позволяя воде мигрировать в свободную дренажную сердцевину. Ткани доступны в различных формах, в том числе нетканые для почв глинистого типа и тканые или небольшие геотекстильные материалы для песчаных или сильно илистых почв. Многие дренажные маты также включают основу из полиэтиленового листа для равномерного распределения нагрузок, действующих на мембрану, и снижения вероятности повреждения, вызванного неоднородными профилями (впадинами) в композитном сердечнике.

Конструктивные соображения включают выбор соответствующей конструкции для достижения требуемого расхода.В целом, дренажная сердцевина шириной от 1/4 до 1/2 дюйма обеспечивает скорость дренажного потока в 3-5 раз большую, чем у обычно используемых природных материалов обратной засыпки. Эти системы выгодны своей легкой конструкцией и рентабельностью. Несмотря на то, что они предназначены для использования с выкопанными грунтами во время засыпки вместо гранулированного дренажного слоя, рекомендуется использовать полный системный подход в приложениях, где утечка воды недопустима; Полный системный подход должен включать как синтетический дренажный слой, так и гранулированный дренажный слой.

Ткани для фильтров

Геотекстильные фильтрующие ткани также используются для разделения различных типов почв в помещениях, находящихся ниже уровня земли. Такое разделение различных типов почвы поддерживает скорость потока почвы, используемой в качестве дренажных слоев, и сводит к минимуму оседание от более мелких материалов, заполняющих более крупные материалы. Геотекстильные ткани обычно изготавливаются из полипропилена, полиэстера или нейлона и доступны в тканых или нетканых вариантах. Тканые изделия изготавливаются из отдельных нитей или нитей и обладают хорошей прочностью и жесткостью; однако материал может быть пронизан угловатым заполнителем, что снижает способность должным образом фильтровать или отделять мелкие элементы.Нетканые изделия обычно непрерывно экструдируют и прядут, а затем прошивают иглами для создания однородных отверстий, которые можно выбирать в зависимости от дизайна. Как правило, при правильной конструкции нетканые изделия обладают хорошими фильтрующими и разделяющими свойствами.

Гидроизоляция

Гидроизоляционные материалы обычно наносятся распылителем, валиком, кистью или шпателем и часто представляют собой покрытия на битумной основе; обычно наносится толщиной до 10 мил (0,25 мм). Эти материалы могут быть на основе растворителей или водными эмульсиями.Гидроизоляция всегда применяется с положительной или влажной стороны конструктивного элемента.

Гидроизоляция предназначена для контроля диффузии пара через фундамент, что может способствовать созданию влажных условий внутри. Гидроизоляция не предназначена для предотвращения утечки жидкой воды через фундаментную стену; гидроизоляция необходима для контроля протечек воды. Поскольку гидроизоляция не может выдерживать гидростатическое давление, ее не следует использовать на конструктивных элементах ниже уровня грунтовых вод, где целью является предотвращение внутренней утечки воды.Гидроизоляция более эффективна в устранении риска утечки и может быть не дороже, чем гидроизоляция, в зависимости от используемого материала. Большинство гидроизоляционных материалов также контролируют диффузию пара.

Другие доступные технологии гидроизоляции включают как цементные, так и химически активные продукты. Вяжущие продукты обычно основаны на портландцементе и обычно наносятся шпателем или кистью. Реактивные / кристаллические продукты, как правило, представляют собой запатентованные смеси, изготовленные из цемента, силикатов, оксидов металлов и химикатов, вводимых через добавки к бетону или наносимые на поверхность.Эти материалы требуют наличия влаги, чтобы вызвать реакцию с бетоном. Понимание конкретной химической добавки важно для определения ее потенциальной эффективности в приложениях для гидроизоляции или гидроизоляции грунтовых вод.

Гидроизоляционные мембраны

Гидроизоляционные мембранные системы доступны в виде продуктов после или перед нанесением для использования на положительной, отрицательной или слепой стороне. Системы гидроизоляции с положительной стороны наносятся после этого на поверхность элемента, которая подвергается прямому воздействию влаги, как правило, на внешнюю сторону фундаментной стены.Системы гидроизоляции с отрицательной стороны наносятся после этого на поверхность элемента, противоположную поверхности, подверженной воздействию влаги, обычно на внутреннюю часть фундаментной стены. Системы глухой гидроизоляции предварительно наносятся на участок, где будет размещаться бетонный элемент, который подвергается прямому воздействию влаги. Системы положительной стороны доступны в различных материалах и формах. Отрицательные системы обычно ограничиваются цементными системами. Системы глухой стороны обычно представляют собой гидроизоляционный лист или непроницаемый материал на основе глины.

Гидроизоляционные мембраны можно разделить на четыре (4) типа:

Жидкостные системы — эти системы включают уретаны, каучуки, пластмассы и модифицированные асфальты. Мембраны, наносимые жидкостью, применяются в жидкой форме и отверждаются, образуя одну монолитную бесшовную мембрану. Для стенового фундамента типичные холодные системы с нанесением жидкости имеют толщину примерно 60 мил. Некоторые системы включают армирующую сетку, встроенную в жидкость. Прорезиненные асфальтовые системы горячего нанесения могут иметь толщину от 125 мил до 180 мил плюс заделанные листы неопрена толщиной 60 мил.
Листовые мембранные системы. Листовые мембраны, используемые в строительстве фундаментных стен, включают термопласты, вулканизированные каучуки и прорезиненные асфальты. Толщина этих систем варьируется от 20 до 120 мил. Если используется сварка термосваркой, а незакрепленные мембраны являются прочными и защищены от повреждений защитной панелью, они могут быть эффективными гидроизоляционными материалами, но если произойдет утечка, ее будет сложно обнаружить и исправить из-за неплотного нанесения материала. гидроизоляционный слой в тех случаях.Всегда лучше иметь непрерывно приклеенный и приклеенный гидроизоляционный слой, чтобы снизить вероятность боковой миграции влаги под мембраной.
Бентонитовые глины. Эти системы включают композитные натриевые бентонитовые системы с вкладышами из полиэтилена высокой плотности и геотекстильными тканями, которые являются более распространенными и более эффективными, чем традиционные системы. Бентонитовые глины действуют как гидроизоляция, набухая под воздействием влаги, таким образом, становясь водонепроницаемыми. Это набухание может составлять от 10 до 15 процентов толщины основного материала.Следовательно, бентонит наиболее эффективен при надлежащем ограничении объема, так что продукт может набухать, заполняя пустоты, и его невозможно вымыть. Если бентонитовая глина не закреплена, она может дать усадку при высыхании, создавая зазоры, которые ухудшают гидроизоляционные характеристики. Глиняные панели и геотекстильные листы популярны для использования в гидроизоляции с глухих сторон, например, в системах заземления, а также в лифтах и отстойниках.
Цементные системы — эти системы содержат портландцемент и песок в сочетании с активным гидроизоляционным агентом.Эти системы включают металлические (оксид металла), кристаллические, химические добавки и системы, модифицированные акрилом. Последние два не следует использовать в качестве гидроизоляции, за исключением самых некритических условий. Первые две системы могут применяться как гидроизоляция с отрицательной или положительной стороны. Даже эти системы следует рассматривать только для использования в качестве вторичной (резервной) гидроизоляции по отношению к системе гидроизоляции с положительной стороны, если только они не используются со специальными деталями, предоставленными экспертом по гидроизоляции, которые выходят за рамки того, что обычно предоставляется системой. производители.

Гидроизоляцию следует наносить минимум на 12 дюймов выше готовой поверхности, а затем наносить на точку на 12 дюймов ниже верхней поверхности внутренней плиты на уклоне. Как правило, гидроизоляция оборачивается поверх полки из кирпичной кладки или за отделочными материалами снаружи на определенном уровне, так что она может быть завершена и покрыта черепицей, перекрываемой погодным барьером. Когда он наматывается на выступы из каменной кладки, необходимо соблюдать осторожность, чтобы согласовать его с кладочными стяжками и окантовками между стенами. Там, где уклон идет вниз вдоль внешней стены, гидроизоляция будет постепенно понижаться, чтобы продолжать защищать занимаемое пространство ниже уровня.

Если материалы наружных стен не защищают гидроизоляцию на уровне грунта, следует использовать гидроизоляцию основания для защиты гидроизоляции от воздействия ультрафиолетового (УФ) излучения. Эти накладки обычно изготавливаются из нержавеющей стали, чтобы противостоять коррозии при контакте с грунтом и влагой.

В некоторых ситуациях может оказаться невозможным нанести гидроизоляцию непосредственно и полностью на фундаментные стены, и может потребоваться прикрепить «линзовую» мембрану к стене фундамента, чтобы улавливать сток и перенаправлять его от фундамента.Рекомендуется использовать ПВХ-мембрану или полиолефиновую мембрану толщиной 60 мил, установить на вогнутую песчаную подушку и прикрепить к фундаментной стене с помощью соединительной планки из нержавеющей стали со стандартной гидроизоляцией, нанесенной на стену выше этой точки. Линзовая мембрана должна наклоняться в сторону от здания, собирать и перенаправлять сток в сливную плиту или отстойник подальше от фундамента.

Доска защиты

Защитные плиты

используются для защиты гидроизоляционных мембран от повреждений конструкции, повреждений от засыпных материалов при эксплуатации и ультрафиолетового излучения.Наиболее часто используемая защитная плита представляет собой полугибкий лист, содержащий асфальтовую сердцевину, помещенную между матами из пропитанного асфальтом стекловолокна. Материал может иметь полиэтиленовую пленку с одной стороны и поверхность из стекломата с другой стороны. Для некоторых мембранных применений, таких как системы горячего нанесения битума, защитная плита встраивается во влажную мембрану, образуя неотъемлемую часть гидроизоляционной мембраны. Асфальтовые защитные плиты доступны толщиной 1/16, 1/8 и 1/4 дюйма.Другими материалами, которые иногда используются в качестве защитных слоев, являются изоляция из жестких плит из экструдированного полистирола или сборные синтетические дренажные слои.

В общем, использование сборных композитных дренажных панелей непосредственно против определенных гидроизоляционных мембран в качестве защитного слоя не рекомендуется. Хотя композитная плита может иметь полиэтиленовый лист со стороны мембраны, этот лист часто разрезается, повреждается или отсутствует. В случае установки давление грунта может привести к смещению «ямок» в дренажной сердцевине или повреждению гидроизоляционной мембраны.Кроме того, композитные сердечники имеют острые углы, которые могут разрезать гидроизоляционную мембрану во время монтажа или засыпки. Поэтому рекомендуется между гидроизоляционной мембраной и дренажным слоем установить защитный слой.

Изоляционные материалы

Изоляционные материалы, используемые в корпусах ниже класса, в основном ограничиваются жесткими экструдированными полистирольными плитами из-за необходимости обеспечения высокой прочности на сжатие и устойчивости к влагопоглощению. Для оптимального дренажа и тепловых характеристик установите композитную дренажную панель со встроенной фильтровальной тканью снаружи изоляции.

Гидрошпонки

Гидрошпонки следует использовать на строительных швах в нижних стенах, фундаментах, плитах и других элементах, где требуется водонепроницаемая система. Эти системы обеспечивают вторичный барьер для прохождения воды через эти строительные швы. Гидрошпонки — это производимые продукты, доступные в широком диапазоне конфигураций и размеров. Обычные материалы включают поливинилхлорид (ПВХ), неопрен, вспенивающийся бентонит натрия и термопластичный каучук.

Хотя это не так часто, можно также рассмотреть предварительно установленную гидроизоляцию для впрыска проницаемого раствора.Как правило, в конструкционных швах устанавливаются проницаемые трубки для впрыскивания раствора, которые обычно изготавливаются из гибкого ПВХ, и заливка раствора производится только в том случае, если наблюдается утечка. В некоторых случаях трубки могут быть повторно закачаны, если утечка не исчезнет. Доступ к портам / участкам нагнетания обычно осуществляется изнутри здания.

Наиболее опасные участки гидроизоляции — углы и перегибы материалов. Эти детали должны быть правильно детализированы и установлены, чтобы быть эффективными. В общем, следует придерживаться стандартных деталей производителя.Если используется ПВХ, углы и перехлесты должны быть сварены и тщательно проверены.

Дренажная труба

Дренажные трубы, обычно диаметром 4 или 6 дюймов, используемые в системах ниже уровня земли, в основном изготавливаются из гофрированного ПВХ или полиэтилена, а в некоторых случаях из пористого бетона. Трубы из ПВХ и полиэтилена доступны в гладкой или гофрированной конфигурации и имеют прорези в нижней половине их поперечного сечения для проникновения воды. На основании обширного опыта земляных работ и гидроизоляции было обнаружено, что гофрированные дренажные трубы из ПВХ могут обрушиться под весом засыпки, поэтому предпочтительнее использовать более жесткие трубы из ПВХ, если это возможно.

Все трубопроводы дренажной плитки следует укладывать на большие, вымытые рекой камни из заполнителя, которые кладут на фильтровальную ткань, которую следует обернуть вокруг и поверх дренажной плитки, чтобы предотвратить попадание мелкой грязи в дренажную плитку. Что касается уклона к сливу, дренажная плитка предназначена для установки с некоторым уклоном, чтобы вода стекала к коллектору поддона. Розетка должна быть самой низкой точкой в системе на каждом стыке.

Основы

На рисунке 2 представлена общая схема, характеризующая четыре функции i.е. Структурная поддержка, экологический контроль, отделка и распределение, поскольку они относятся к элементам ограждения нижнего уровня фундаментных стен.

Рис. 2. Схема фундаментной стены

Четыре функциональные категории, то есть структурная поддержка, экологический контроль, отделка и распределение, раскрываются ниже в общих чертах для фундаментных стен.

Функции несущей конструкции —Система фундаментных стен ограждения нижнего этажа должна быть спроектирована и изготовлена таким образом, чтобы выдерживать как вертикальные, так и боковые нагрузки.

Вертикальные нагрузки возникают от статических, динамических и поперечных нагрузок от конструкции и самой стены. Фундаментная стена может быть составной частью несущей конструкции здания, несущей нагрузки на колонну и перекрытие сверху, либо в виде распределенных нагрузок на стену, либо в виде точечных нагрузок на пилястры, являющиеся неотъемлемой частью стеновой системы. Эти стены также могут быть использованы в системе бокового сопротивления здания.

Боковые нагрузки на фундаментные стены возникают из-за грунта, дополнительных нагрузок и нагрузок гидростатического давления.Нагрузки на почву зависят от типа почвы и от того, считается ли почва активной или пассивной. Нагрузки гидростатического давления могут существовать в случае высокого уровня грунтовых вод или паводков. Типичное гидростатическое давление и давление грунта обычно колеблются от 30 до 62,4 фунтов на квадратный фут на фут глубины. Дополнительные нагрузки могут включать временные нагрузки от пешеходных дорожек или проезжих частей для транспортных средств. Зоны, спроектированные как пешеходные, должны также учитывать нагрузку на аварийные транспортные средства.

Во многих случаях требуется, чтобы фундаментная стена выдерживала все эти нагрузки непосредственно со стеной, спроектированной как консольная подпорная стена с большим фундаментным основанием или как стена подвала, проходящая по вертикали между элементом фундамента и поддерживаемыми перекрытиями.Другие случаи могут включать в себя систему удержания грунта, такую как сваи и деревянные утеплители, облегчающие строительство и предназначенные для противодействия боковым нагрузкам, заставляющим фундаментную стену выдерживать главным образом вертикальные нагрузки.

Особые нагрузки, такие как взрывные нагрузки, учитываются при проектировании парковок под зданиями и рядом с ними. Хотя первый контроль этих аномальных нагрузок осуществляется с помощью систем контроля доступа и ограниченного доступа, при проектировании системы фундаментных стен также могут потребоваться конструктивные соображения.

Функции контроля окружающей среды — Внешняя среда, которой подвергается фундаментная стена, включает нагрузки контроля окружающей среды, такие как температура, влажность, корни деревьев, насекомые и почвенный газ. Внутренняя среда, которой подвергается фундаментная стена, включает в себя нагрузки по контролю за окружающей средой, такие как температура и влажность. Производительность системы фундаментной стены зависит от ее способности контролировать, регулировать и / или смягчать эти экологические нагрузки на каждой стороне фундаментной стены до желаемых уровней.

Вероятно, наиболее распространенной нагрузкой на окружающую среду для систем фундаментных стен является влажность. Контроль влажности решается с помощью подхода с использованием нескольких экранов / барьеров. Для нагрузок поверхностной влажности, таких как дождь и снег, первая линия контроля — это верхний экран на внешней поверхности. Этот верхний экран может состоять из относительно проницаемых участков ландшафта, от непроницаемых брусчатки, бетонных или асфальтовых поверхностей, которые будут сбрасывать большую часть поверхностной влаги.Эффективность этого начального экрана в отводе влаги может повлиять на конструкцию других компонентов системы.

Влага, которая проникает через верхний экран, должна быть направлена в сливной дренаж, расположенный у основания фундаментной стены. Это достигается с помощью дренажной системы на внешней стороне стены, которая обычно представляет собой свободно дренируемый гранулированный материал. Засыпка естественным грунтом с плохим дренированием не рекомендуется, так как это будет поддерживать активную водную нагрузку на фундаментную стену и ограничивать ее способность контролировать проникновение влаги внутрь.По мере того, как влага перемещается от верхнего экрана через дренажную систему снаружи к выходному дренажу, влага неизбежно продвигается к поверхности самой фундаментной стены. В зависимости от количества воды, которая проходит через верхний экран, обычно требуется дренажная система на поверхности фундаментной стены, чтобы быстро направлять эту воду к основанию фундаментной стены и выходному дренажу.

Во многих ситуациях со стеной фундамента с низкой отметкой уровня грунтовых вод комбинация верхнего экрана, внешней дренажной системы, поверхностной дренажной системы и выходного дренажа будет контролировать большую часть воды.Ключевой вопрос, который остается, заключается в том, следует ли обеспечить гидроизоляцию или гидроизоляцию поверхности фундаментной стены или не делать ее вовсе. Гидроизоляция препятствует миграции пара в отсутствие гидростатического давления. Гидроизоляция противостоит миграции пара и гидростатическому давлению.

Как правило, гидроизоляцию можно устранить только на участках с очень сухой почвой. Большинство строительных норм и правил требуют гидроизоляции в качестве минимальной защиты от влаги. В этих случаях оставшаяся часть системы представляет собой гидроизоляцию, нанесенную непосредственно на внешнюю поверхность фундаментной стены.Строительные нормы и правила также обычно требуют гидроизоляции, если уровень грунтовых вод не может поддерживаться по крайней мере на 6 дюймов ниже дна плиты на земле. Этого можно добиться с помощью насосных систем. В областях с повышенной влажностью от гидростатического давления из-за высоких уровней грунтовых вод или чувствительных внутренних сред, на внешнюю поверхность фундаментной стены следует нанести гидроизоляционную мембрану вместо гидроизоляции. Гидроизоляционные мембраны преимущественно наносятся на положительную (внешнюю) поверхность фундаментной стены, однако существуют системы гидроизоляции с отрицательной стороны, которые могут быть применены к внутренней части фундаментной стены, и системы гидроизоляции с глухой стороны, которые можно наносить заранее. к стене опорно-о-экскавации, что приводит к гидроизоляции системы установлены на положительной стороне.В этих случаях бетонная фундаментная стена кладется напротив гидроизоляционной мембраны с глухой стороны.

Даже когда необходимо нанести гидроизоляционную мембрану, рекомендуется также использовать системный подход, включающий компоненты внешней дренажной системы, поверхностной дренажной системы и выходного дренажа. Удаление влаги наиболее полным и быстрым способом снизит вероятность проникновения воды. Однако, поскольку некоторые муниципалитеты взимают плату за перекачку воды в системы ливневой канализации, при проектировании систем гидроизоляции эти затраты необходимо взвесить с учетом срока службы конструкции.Части здания, постоянно находящиеся ниже уровня грунтовых вод, могут потребовать дополнительных систем с резервированием. Например, кристаллическая гидроизоляция часто используется для дублирования одной из других систем гидроизоляции. Некоторые муниципалитеты также ограничивают откачку грунтовых вод, поскольку это может снизить уровень грунтовых вод и повлиять на опору соседних сооружений. Когда насосы должны сбрасывать влагу, следует предусмотреть резервную систему питания на случай отключения электроэнергии.

Температурные соображения вызывают ограниченное беспокойство, так как глубже погружается в фундаментную стену, так как снаружи существует постоянное расчетное тепловое состояние.Поскольку большинство систем фундаментных стен имеют значительную массу, например Для бетона изоляция может иметь значение только для умеренных внутренних температур в верхних частях фундаментной стены, где температурные условия будут колебаться. Однако использование и расположение изоляции более важны для контроля влажности с точки зрения предотвращения конденсации на внутренних поверхностях стены по всей высоте фундаментной стены. Конденсация возможна в условиях ниже уровня земли в более теплых и влажных летних условиях, поскольку в помещениях ниже уровня земли летом обычно бывает прохладнее из-за изолирующего эффекта грунта обратной засыпки.Этот охлаждающий эффект в сочетании с общей плохой циркуляцией воздуха в подземных помещениях может привести к образованию конденсата на внутренних поверхностях стен.

Более высокие температуры почвы на внешней стороне также создают необходимость обеспечить, по крайней мере, гидроизоляцию на внешней стороне фундаментной стены, чтобы противостоять сильному внутреннему паровозу. Фактически, в некоторых ситуациях кондиционированные помещения ниже уровня земли подвергаются постоянному притоку внутрь пара летом, поскольку внутреннее пространство кондиционируется, а зимой внутреннее пространство нагревается, что приводит к более низкому давлению пара, чем внешнее состояние, поскольку почва остается относительно постоянной с точки зрения давления пара.

Функции отделки —Два участка отделки важны по отношению к фундаментным стенам. Первая область — это отделка внутреннего пространства. Эта отделка зависит от внутреннего использования, будь то контролируемая офисная среда или неконтролируемая парковка. Типичные системы отделки могут включать краски, штукатурку или стены с каркасом из гипсокартона. Во многих случаях внутренняя отделка — это просто внутренняя поверхность материала, используемого для фундаментной стены, т.е.е. бетонные или бетонные кладочные блоки.

Вторая область — это отделка экстерьера около уровня класса. Правильная обработка этой области имеет решающее значение не только с точки зрения эстетики, но и с точки зрения долговечности.

Гидроизоляция / гидроизоляция в любых ситуациях должна быть поднята над верхним экраном и интегрирована в гидроизоляцию и гидроизоляцию фасада здания. Многие гидроизоляционные мембраны должны быть защищены от ультрафиолетового излучения, чтобы предотвратить ухудшение, и поэтому требуется некоторый тип внешней отделки.Во многих случаях элемент внешнего фасада, будь то кирпич, камень и т. Д., Опускается до уровня чуть ниже уровня, чтобы должным образом перейти и защитить эту чувствительную область.

Функции распределения —Фундаментальные стены могут содержать распределительные системы, такие как электрические и электронные участки. Иногда эти системы работают внутри системы отделки внутренней поверхности или в потолочном пространстве. К распределительным системам внутри самих фундаментных стен следует относиться с особой тщательностью, поскольку они также могут быть каналами, по которым воздух и влага проходят внутри конструкции.

Приложения

Выбор гидроизоляционной / гидроизоляционной мембраны

Проектировщик должен учитывать общую систему управления водными ресурсами относительно условий и нагрузок на площадке, чтобы определить, требуется ли гидроизоляция или гидроизоляция. В случае сомнений, очевидно, будет благоразумным принять консервативную сторону и создать водонепроницаемую систему.

Для водонепроницаемых систем в первую очередь необходимо решить, использовать ли гидроизоляцию с положительной или отрицательной стороны.Хотя отрицательная гидроизоляция выгодна с точки зрения ремонтных возможностей, в большинстве конструкций фундаментных стен используется положительная гидроизоляция, потому что сила природы на вашей стороне, прижимая гидроизоляцию к подпорке.

В зависимости от условий площадки и глубины стены фундамента, гидроизоляция с положительной стороны может быть установлена снаружи или непосредственно на утеплитель при установке с глухой стороны перед укладкой бетона. Для нанесения снаружи следующее дизайнерское решение — использовать жидкие или листовые материалы.Листовые изделия выгодны с точки зрения постоянства свойств материала продукта и толщины, но основным недостатком является необходимость в многочисленных нахлестах. Перехлесты должны быть установлены так, чтобы верхний лист перекрывал нижний, чтобы вода естественным образом проливалась по перехлесту. Если используются листовые материалы, предпочтительно, чтобы мембрана полностью и непрерывно прилегала к подложке, чтобы предотвратить боковую миграцию утечек, а также для термической сварки или прочного соединения швов внахлест.

Для жидкостных мембранных систем правильное нанесение с точки зрения покрытия и толщины имеет решающее значение для производительности, и это следует контролировать на протяжении всей установки.Ключевым преимуществом жидкостных систем является их монолитность и способность к самовоспламенению, поскольку материал применяется в жидкой форме. Одним из потенциальных недостатков является неспособность некоторых жидких продуктов перекрывать трещины или открывать строительные швы, что может произойти в новых зданиях вскоре после нанесения.

В гидроизоляционных узлах с глухой стороны (положительная сторона, без доступа из-за тесных линий участка, под плитами на уровне уклона или по другой причине) изделия могут включать листовые материалы из термоплавкого HDPE или ПВХ, бентонита или других аналогичных запатентованных листовых материалов.Во всех случаях защита мембраны, а также надлежащая притирка и герметизация стыков имеют решающее значение. Способы укладки бетона включают заливку на месте между опалубкой и внутренними формами или торкретирование, нанесенное распылением. В бентонитовых системах притирка бентонитовых листов обычно производится внахлест снаружи, если укладка бетона включает заливку сверху стены. Бентонитовые листы также обычно покрывают черепицей в поперечном направлении укладки бетона. При использовании монолитного бетона решающее значение имеет детализация связей опалубки, а использование односторонних опалубок, прикрепленных к плите, может минимизировать эту детализацию.Детализация вокруг опорных свай и анкеров для анкеровки грунта может быть сложной задачей, и уменьшение количества или частоты таких типов проникновений увеличит потенциал для хорошей работы гидроизоляционной системы. Тщательный осмотр и ремонт гидроизоляции после укладки арматуры является критическим шагом, поскольку укладка стали часто приводит к повреждению гидроизоляции, которое невозможно отремонтировать после укладки бетона. Торкретирование может привести к возникновению нежелательных условий, таких как пустоты за арматурной сталью, и в результате некоторые производители гидроизоляции не рекомендуют свою продукцию для этого применения.В сочетании с гидроизоляцией из бентонитовых листов эти пустоты могут быть вредными, поскольку бентонит может набухать в пустоты и терять свою гидроизоляционную целостность. Тщательное внимание к установке имеет решающее значение при применении как монолитного, так и торкрет-бетона в гидроизоляционных сооружениях с глухой стороны.

Защита мембраны

Лучшие дизайнерские замыслы при выборе и детализации гидроизоляционных систем могут быть подорваны повреждениями, нанесенными строительством. Для положительных сторон установка защитных панелей или изоляционных слоев как можно быстрее после установки мембраны имеет решающее значение для предотвращения механического повреждения последующих слоев и засыпки и образования ультрафиолетового излучения.Готовые синтетические дренажные слои иногда используются вместо защитной плиты для защиты гидроизоляционных мембран. С осторожностью рекомендуется использовать более мягкие жидкие материалы, так как дренажный слой может врезаться в мембрану и повредить ее. С этими более мягкими гидроизоляционными мембранами рекомендуется использовать защитную плиту под синтетическим дренажным слоем или дренажные слои со встроенной полиэтиленовой подложкой.

При проектировании теплоизоляционных, защитных и дренажных элементов снаружи стен фундамента, расположенного ниже уровня земли, в сборке следует вертикально вводить плоскость скольжения.Расположение плоскости скольжения может отличаться в зависимости от конструкции; однако он должен быть включен во все сборки. Плоскость скольжения может снизить напряжения, возникающие на мембране во время операций контролируемой засыпки; эти напряжения могут вызвать повреждение мембраны, сморщивание, потерю адгезии или расслоение. Изоляционные плиты из экструдированного полистирола должны быть надлежащим образом поддержаны на основании, чтобы предотвратить вертикальное перемещение. Кроме того, следует избегать механического крепления изоляции или других материалов, которые могут проникнуть в мембрану или оказать на нее напряжение.Если для прикрепления элемента к мембране используются клеи, рисунок клея следует наносить небольшими мазками, чтобы обеспечить вертикальный отвод воды и снизить вероятность гидростатического давления, воздействующего на гидроизоляционную мембрану.

Плоскость скольжения находится между XPS и дренажной доской. Дренажная доска должна иметь защитный лист на обратной стороне сердечника, чтобы способствовать лучшему перемещению по изоляции.

Окончание фасада здания

Решающее значение для любого здания имеет правильная детализация и интеграция вертикальной фасадной системы здания и строительной системы нижнего этажа.Интеграция двух систем требует тщательного рассмотрения, чтобы гарантировать, что все критерии влажности, воздуха и температуры для каждой системы удовлетворяются на переходной границе. На этом интерфейсе существует комбинация проектных нагрузок окружающей среды, таких как поверхностные воды, сток и дренаж стен полости.

Концевая заделка фасада часто приводит к накоплению влаги на уровне или около горизонтальной линии здания с окружающей территорией. Требуется специальная гидроизоляция за облицовочными камнями зданий или специальная гидроизоляция и обработка внешней кромки плиты там, где она примыкает к грунтовым элементам.

Также требуется особая обработка всех входных дверей. Обычной практикой для оконцевания стен или дверных проемов является обеспечение уклона от здания, как указано ранее. Ограничение прямого контакта влаги с изоляцией или мигающей деталью на уплотнении конверта — очень эффективная практика.

Проникновения

Оценка состояния и устранение неисправностей подземных сооружений выявляет общие источники утечек, которые возникают при проникновении. Проникновения — это любые отверстия в стене или конструкционной системе, которые, если они не имеют должной гидроизоляции, обеспечивают проход для проникновения влаги в здание.Проходы канализационных труб, входы в водопровод, дренажные бассейны в плите пола или рукава для электричества, газа или связи — все это обычные проходы, обычно с собственной конструкцией или детализированными характеристиками. Однако эти характеристики оставляют желать лучшего в отношении герметизации и гидроизоляции. Проникновение также может стать довольно экзотическим, например проникновение пара или другие особенности, требующие особого обращения. Из-за уникального характера проникновений и особых характеристик ни одно правило или критерий не могут регулировать или применяться к их эффективному лечению.Однако классификация общих типов и характеристик проникновения помогает обеспечить эффективное лечение и правильное функционирование.

Изоляция, изоляция и гидроизоляция определенных трубопроводов, которые претерпевают большие перепады температуры, часто недооцениваются из-за их движения. В случае расширения и сжатия трубопроводов или трубопроводов, входящих в здание, требуется втулка через стену, которая не является продолжением проходящего трубопровода. Для их герметизации обычно требуется применение эластомерных башмаков, которые плотно прилегают к корпусу и внешней трубе.Другие поверхности, такие как газовые трубы, сигнальные или электрические, обычно должны выполняться с должным учетом характера рукава через внешнюю стену и глубины ниже уровня проникновения.

Общеизвестно, что уплотнения служат резервной функцией и что предотвращение накопления влаги является основной целью создания герметичного здания при проникновении. Обратите внимание, что утечка может произойти при проникновении и течь за гидроизоляцией, если существует боковой путь.

Стеновые компенсаторы

Стеновые компенсаторы должны быть спроектированы с учетом предполагаемого смещения конструкции. Проконсультируйтесь с инженером-строителем относительно возможного движения. Для устранения утечек очень эффективным является усиленный внешний дренаж, аналогичный тому, который требуется на внешней стене. Особое внимание уделяется откачке воды у основания стены, чтобы избежать скопления воды в системе обратного заполнения или дренажа.

Соединения для строительства стен и пола

Строительные швы в большинстве случаев эффективно обрабатываются с помощью рекомендованных производителем гидрошпонок деталей.Для многих типов мембран многослойная детализация мембраны, надлежащая изоляция и допуск на детализацию стыков обычно эффективны для строительных швов. Брус с жидкой мембраной, покрытый эластомерным гидроизоляционным слоем, доходящим до края нижнего колонтитула и на несколько дюймов выше бруса, оказался исторически эффективным. Там, где требуется гидроизоляция фундаментной стены, рекомендуется добавить гидроизоляцию в строительный шов. Существуют и другие резервные системы, которые можно использовать в строительных швах стены / пола, в том числе инжекционные трубки, которые можно установить в швах до укладки бетона, а затем залить химическим раствором после строительства, если гидроизоляция и гидроизоляционные линии защиты полностью эффективен.

Детали

Следующие детали можно загрузить в формате DWG или просмотреть в Интернете в DWF ™ (Design Web Format ™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от заголовка чертежа.

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не представляют окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Детали, графики и связанная информация, показанные в деталях, предназначены только для иллюстрации основных концепций и принципов проектирования и должны рассматриваться вместе с соответствующими описательными разделами Руководства по проектированию всего здания (WBDG). Информация, содержащаяся в нем, не предназначена для фактического строительства и может быть пересмотрена на основе изменений и / или уточнений в местных, государственных и национальных строительных нормах, новых технологиях ограждающих конструкций зданий и достижениях в исследованиях и понимании механизмов разрушения ограждающих конструкций здания.Фактический дизайн и конфигурация будут варьироваться в зависимости от применимых местных, государственных и национальных требований строительных норм, климатических условий и экономических ограничений, уникальных для каждого проекта. Рекомендуется полное соблюдение рекомендаций производителей и признанных отраслевых стандартов, что должно быть отражено в соответствующих разделах спецификаций проекта.

Фундаментная стена — типовая система (деталь 1.2.1) DWG | DWF | PDF

Гидроизоляция подвала от внешней стены до попадания воды

Используете подвал в качестве студии для тренировок, офиса или мужской пещеры? Это нормально. Ольшан может сделать ваш подвал гидроизоляцией снаружи, используя менее навязчивый подход, предназначенный для предотвращения попадания воды в подвал.
Гидроизоляция подвала от внешней стены помогает остановить воду до того, как попадет в подвал. Это отличается от внутренней гидроизоляции как по концепции, так и по объему ремонта.
В отличие от внутренней гидроизоляции, которая сначала позволяет воде просачиваться в подвал, прежде чем убрать его, этот метод управления водными ресурсами разработан для предотвращения попадания воды в подвал.
Наружная гидроизоляция — это высокоэффективный метод гидроизоляции, который может быть выполнен в подвалах с бетонными стенами или стенами из кирпичных блоков.
Наружная гидроизоляция подвала включает в себя выкапывание грязи вокруг стен подвала, применение гидроизоляции и установку специально разработанной доски с впадинами, которая отводит воду от стены.
Этот подход останавливает просачивание у источника и популярен среди домовладельцев, которые не хотят, чтобы внутри их дома выполнялись работы.
Наружная гидроизоляция подвала от Ольшана включает дренажную систему, состоящую из нижнего дренажа, установленного в гравии.Слив в нижнем колонтитуле помогает отводить воду из дома, а гравийный наполнитель снижает гидростатическое давление.
Этот ремонт требует выемки стены подвала, а также внешнего барьера от влаги (ямочная доска + мембрана).
Наружная гидроизоляция — отличный способ гидроизолировать готовый подвал, который используется регулярно, так как он задерживает воду у источника и не требует выполнения каких-либо работ внутри дома.
Наружная гидроизоляция подвала включает 5 линий защиты
Установка внешнего гидроизоляционного барьера и панели с углублениями на внешней стене подвала для транспортировки воды в дренажную систему
Гидроизоляционная мембрана обеспечивает защиту от внешнего уровня грунтовых вод и просачивания
3 / 4-дюймовый промытый гравий заменяет грязь для снятия накопившегося гидростатического давления и обеспечения прохода воды в дренажную систему нижнего колонтитула
Нижний дренажный канал размещен за пределами дома для безопасного слива воды от фундамента
Установка водоотливного насоса с имеющимися сдвоенными насосами или разгрузка под действием силы тяжести по мере необходимости
Важные соображения
Работа, выполняемая снаружи, не нарушает интерьер вашего подвала, что делает ее отличным выбором для домовладельцев с готовыми подвалами
Иногда рекомендуется установка водоотливной помпы, но она может быть необязательной
Более длительное время установки по сравнению с Interio r гидроизоляция
Изделия пригодны к эксплуатации
Включает гидроизоляцию наружных стен с барьером от влаги, плиту с углублениями и внешний дренаж.
Наружная стена подвала покрыта барьером от влаги, а затем экранирована панелью с углублениями.Грязь заменяется гравием для снижения гидростатического давления, а в нижнем колонтитуле размещается дренажная система, чтобы вода не попадала в подвал.
Когда проблема с водой решена, эти компоненты также работают вместе, помогая снизить уровень влажности в доме. Преимущества наружной гидроизоляции для качества воздуха могут быть усилены за счет включения дополнительной системы контроля качества воздуха.
Узнайте, является ли наружная гидроизоляция лучшим решением для вас, запишитесь на бесплатную оценку с Ольшаном.
Наружная гидроизоляция подвала | Что это такое, преимущества, затраты и многое другое
Наружная гидроизоляция подвала — это упреждающий, а не реактивный способ обеспечить сухой подвал. В идеале это делается во время строительства дома, но внешнюю гидроизоляцию подвала можно проводить с любым подвалом, будь то подвал из заливного бетона или одна из стен из кирпичных блоков. Эксперты Accurate Basement проведут вас через процесс, который вам нужен.
Зачем нужна наружная гидроизоляция подвала?
Мокрые подвалы возникают из-за того, что вода в окружающей почве проникает через трещины и пористые части стены подвала. Бетонные стены могут иметь пятна, через которые вода может просачиваться из-за проблем, возникающих при заливке бетонных стен, а стены из кирпичных блоков могут образовывать трещины вдоль швов раствора.
Тип почвы также влияет на поступление воды в подвал. Почва впитывает влагу и расширяется; степень этого расширения зависит от типа почвы.Глинистая почва, распространенная на большей части Милуоки и его окрестностей, впитывает много воды, сильно расширяется и плохо дренирует. Все это расширение и набухание создает давление вокруг фундамента, и это давление может вытеснить воду через любое маленькое отверстие.
Что такое наружная гидроизоляция подвала?
Наружная гидроизоляция подвала может решить все эти проблемы. Основной метод включает выемку грунта вдали от внешней стены подвала, установку соответствующего гидроизоляционного барьера, заполнение окружающей территории гравием и установку дренажной системы нижнего колонтитула.Отстойник может понадобиться, а может и не понадобиться. Стена подвала может потребовать некоторых подготовительных работ, а гидроизоляция может отличаться; сертифицированные специалисты Accurate Basement точно скажут вам, какой гидроизоляционный барьер лучше всего подойдет для вашего подвала. Насыпь из гравия особенно важна с учетом типа почвы в наших краях.
Каковы преимущества наружной гидроизоляции подвала?
Преимущества наружной гидроизоляции подвала значительны.Он предотвращает попадание воды в ваш подвал, а не управляет водой, которая уже поступила. Он направляет воду во внешнюю дренажную систему, вдали от вашего фундамента. Гравий снижает гидростатическое давление, которое может возникнуть в противном случае. Самое главное, это действительно сухой и приятный подвал. Наличие внешней системы гидроизоляции подвала означает устранение не только просачивания или мокрых пятен, но также и неприятных запахов плесени, так что ваш подвал становится пригодным для использования жилым пространством. Естественно, это также увеличивает стоимость вашего дома.
Какие затраты связаны с наружной гидроизоляцией подвала?
Стоимость наружной гидроизоляции подвала различается. Характер проблемы, размер подвала, необходимость гидроизоляции одной или всех стен — это лишь некоторые из факторов, влияющих на оценку затрат. Наши квалифицированные специалисты и сертифицированные на национальном уровне специалисты по ремонту конструкций и гидроизоляции уже много лет обслуживают дома и предприятия Милуоки. У нас есть опыт и репутация честных людей, чтобы дать вам четкую оценку в зависимости от вашей конкретной ситуации.
Свяжитесь с профессионалами из отдела точного ремонта подвала уже сегодня! (414) 744 6900
.

Гидроизоляция стен фундаментов: Особенности гидроизоляции стен фундамента | Строительный портал

Особенности гидроизоляции стен фундамента | Строительный портал

Особенности гидроизоляции фундамента

Виды гидроизоляции стен фундамента

Обмазочная гидроизоляция фундамента

Оклеечная или рулонная гидроизоляция

Проникающая гидроизоляция фундамента

Экранная гидроизоляция основания дома

Особенности гидроизоляции стен фундамента | Строительный портал

Особенности гидроизоляции фундамента

Виды гидроизоляции стен фундамента

Обмазочная гидроизоляция фундамента

Оклеечная или рулонная гидроизоляция

Проникающая гидроизоляция фундамента

Экранная гидроизоляция основания дома

ГИДРОИЗОЛЯЦИЯ ФУНДАМЕНТОВ

ГИДРОИЗОЛЯЦИЯ ФУНДАМЕНТОВ ЗДАНИЙ И СООРУЖЕНИЙ

Гидроизоляция примыкания фундамента и стен изнутри

Особенности технологии и материалы

Преимущества технологии инъектирования

Стоимость гидроизоляции примыкания фундамента и стен

Гидроизоляция фундамента по низкой цене за м2 в Москве и Московской области

Этапы гидроизоляции фундамента

Работы по гидроизоляции фундамента

Гидроизоляция наружных стен фундамента

Виды наружной гидроизоляции для защиты стен

Строительная гидроизоляция стен, пола и фундамента дома

Этап 1: Подготовка фундамента

Этап 2: Гидроизоляция пола

Этап 3: Возведение стен

Этап 4: Отделка фасада

Этап 5: Обустройство кровли

Стройте дом вместе с компанией “Бауцентр” и пусть он будет уютным, теплым и радует Вас долгие годы!

| JLC Онлайн

Черная слизь не режет

Первая линия обороны

Водослив

Drain Out

Гидроизоляция подвала | Затраты на гидроизоляцию подвала

Как узнать, что вызывает влагу

4 типа внутренней гидроизоляции

Популярные чтения

Почему Fake Grass набирает популярность

12 уличных украшений Хэллоуина, чтобы напугать ваш дом

В защиту (немного) захламленного дома

Лучший выбор: наружная гидроизоляция

Гидроизоляция фундамента — Гидроизоляция стен фундамента

Что такое гидроизоляция фундамента?

Что такое фундаментная стена?

Почему важна гидроизоляция фундамента?

Системы гидроизоляции фундамента

Гидроизоляционная мембрана для фундамента — Вторичная гидроизоляция

Стеновой дренаж фундамента

Продукты для гидроизоляции фундамента

Могу ли я самостоятельно выполнить гидроизоляцию фундамента?

Как сделать гидроизоляцию фундаментной стены

Гидроизоляция фундамента — Новое строительство

Подготовка фундаментных стен к гидроизоляции

Грунтовка фундаментных стен

Первичная гидроизоляция фундаментных стен

Устройство вторичной гидроизоляции фундаментных стен

Установка французского слива

Чистовая

Установка углового уплотнения

Деталь гидроизоляции фундамента

Средство для восстановления гидроизоляции фундамента

Стоимость гидроизоляции фундамента

Permagard — Предоставление решений. Вдохновляющая уверенность.

Понимание трех основных методов гидроизоляции подвала

Основные 3 метода гидроизоляции подвала

Что вызывает влажность подвала?

Неправильные почвенные и дренажные системы:

Плохо установленные и обслуживаемые водостоки:

Неправильный наклон:

Гидростатическое давление:

Трещины в подвале:

Конденсация:

Три лучших метода гидроизоляции подвала

№1. Интерьер

№2. Экстерьер
