Глубина заложения ленточного фундамента снип: СП 50-101-2004 Проектирование и устройство оснований и фундаментов зданий и сооружений – СНиП 2.02.01-83 Основания зданий и сооружений

устройство и виды монолитных оснований

Правила и нормы строительных работ прописываются в таких документах, как Снип – это сборка всех необходимых требований к совершению постройки архитектурного объекта. Если вы решили возводить сооружение, то должны строго придерживаться прописанных положений свода. Помимо правил, Снип, содержит информацию об определениях работ и составляющих их элементов. Так, исходя из документов, ленточный фундамент – это основание постройки, которое предназначено для возведения на непромерзающих глиняных почвах. В нашей статье мы и поговорим о требованиях к данному объекту дома.

Определение по Снип

снип фундаменты ленточные

Правила и нормы строительных работ прописываются в таких документах, как Снип

Ленточные основания способны переносить достаточно высокое давление, благодаря чему могут применяться при строительных задачах для массивных каменных зданий. Его огромный плюс – это не склонность к различным видам деформаций. Снип свидетельствует о принадлежности этого фундамента для архитекторских проектов, которые имеют подвальное или цокольное пространство.

Ленточный фундамент располагается ниже уровня промерзания почвы, потому что практически все типы грунта разбухают после зимнего сезона. Если же не выдержать эту норму, то к весне основание может поплыть.

Внимание! Всю информацию об уровне промерзания грунтов по всей территории России  можно отыскать в Снип.

Толщина стен и вид почвы становятся единственными факторами при расчетах размеров фундаментов. Поэтому и его расположение может быть как на большой глубине, так и на поверхности. Прежде всего, на это влияет еще и материал, из которого создано основание.

По уровню нагрузки выделяют такие виды ленточных фундаментов:

  • Заглубленный вид, который предназначен для массивных построек на мягкой почве;
  • Мелко заглубленный фундамент, который обычно применяется для мелких построек, заборов, а также деревянных домов.

Внимание! Независимо от показателей глубины, постройку необходимо выполнять согласно требованиям и нормам Снип.

Нормативно-законодательная база

ленточный фундамент снип

Если вы будете следовать данной нормативно-законодательной базе, то можете не переживать о надежности вашего строительного проекта

Если вы собираетесь строить ленточный фундамент, то данные ГОСТа и Снип вам обязательно пригодятся:

  • Основы строительных работ по созданию фундаментов из железобетонных плит записаны в Гост 13580-85;
  • Все нормы к фундаментам постройки сведены в Снип 2.02.01.83;
  • Документ о несущих и ограждающих постройках называется Снип 3.03.01-87;
  • Все нормы и требования к возведению фундаментов и других земельных зданиях занесены в Снип 3.02.01-87.

Если вы будете следовать данной нормативно-законодательной базе, то можете не переживать надежности вашего строительного проекта.

Рекомендуем к прочтению:

Нормы СНИП к арматуре

устройство ленточного фундамента снип

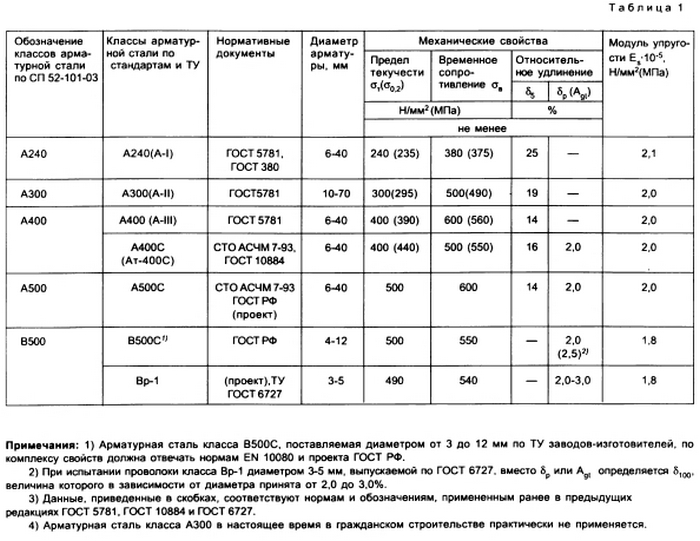

Снип 52-01-2003 содержит все основные схемы и требования к конструкции постройки из железобетона

Снип 52-01-2003 содержит все основные схемы и требования к конструкции постройки из железобетона. Также, в нем зафиксированы основные виды деформаций, показатели прочности,  требования к размерам:

  • При выполнении строительных работ по возведению фундамента необходимо использовать арматурное устройство с наличием сертификата качества;
  • Прутья нужно скреплять плотно, чтоб исключить их смещение при заливке раствором;
  • При использовании сварных деталей арматуры разрешено применять метод сварки, который не вызывает изменение форм;
  • Изгиб прутьев должен иметь радиус, который идентичен, зафиксированной его величине в строительном плане;
  • Устройство должно иметь стыки, которые должны совпадать с главным материалом по прочности;
  • Дистанция между вертикальными стержнями ленточного основания определяется согласно их диаметру. Учитываются также виды заполнителя смеси.
  • Шаг, при заливке должен быть больше 25 см;
  • Отрезок между двумя продольными прутьями – не больше 40 см;
  • Расстояние между поперечными прутьями – не больше 30 см;

При вертикальном армировании используются элементы диаметром 12 см, а для продольного – от 10 до 32 см. Стоит отметить, что при поперечном процессе величина должна иметь показатель 7 см.

Этапы строительства ленточного фундамента по СНИП

Данное устройство состоит из бетона, который проходит армирование и после этого, заливается в опалубку, тем самым образуя монолитный комплекс. Существуют разнообразные виды возведения ленточного основания, но мы рассмотрим наиболее оптимальную и простую схему процесса.

Составление проекта

монолитный ленточный фундамент снип

На этом этапе производится расчет всех необходимых величин

На этом этапе производится расчет всех необходимых величин, а именно:

  • Глубина;
  • Ширина;
  • Выбор материала;
  • Установление уровня промерзания почвы;
  • Другие параметры грунтов.

Устройство должно проходить по всему периметру постройки, поэтому эти данные играют огромную роль в строительных работах.

Важно! Если постройка имеет форму – не квадрат, то установка ленты будет более сложной.

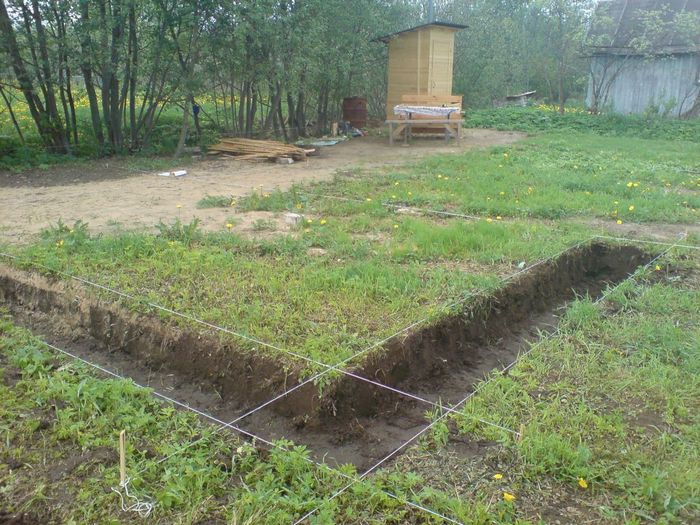

Выполнение разметки

виды ленточных фундаментов снип

После окончания проекта, необходимо расставить отметки будущего фундамента

После окончания проекта, необходимо расставить отметки будущего фундамента. Это совершается таким образом: колышки расставляются по периметру и обтягиваются шнуром по внешнему и внутреннему пространству. Когда вы возводите здание на мягком грунте, то траншея должна быть немного шире. Это необходимо для использования опалубки при выполнении работ. Также необходимо предусмотреть подушку 10 см, которая засыпается песком.

Рекомендуем к прочтению:

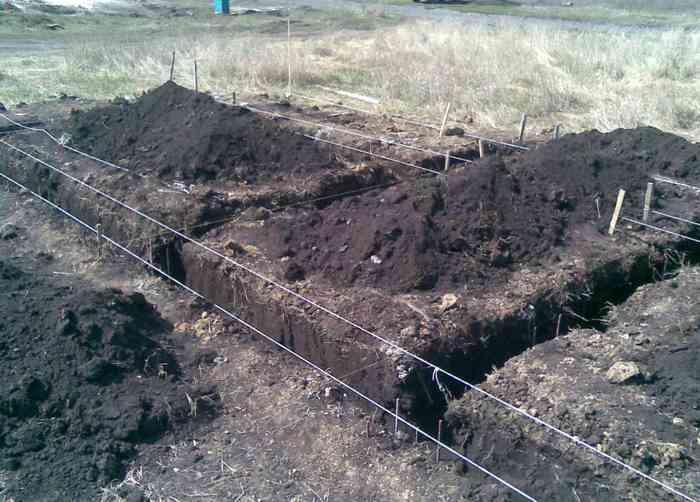

Земляные работы

снип фундаменты ленточные

На этом этапе происходит выполнение траншеи

На этом этапе происходит выполнение траншеи. Глубина должна быть идентичной величине фундамента, но иметь запас в 30 см для подушки. Для выполнения данной задачи лучше использовать натянутую веревку, чтоб не сбиваться от разметок. При земельном рытье учитывайте особенности почвы. Так, например, для твердых грунтов лучше делать вертикальные стены для канав.

Важно! Если на вашем участке сыпучие грунты, то габариты траншеи должны быть больше, чем прописаны в проекте/

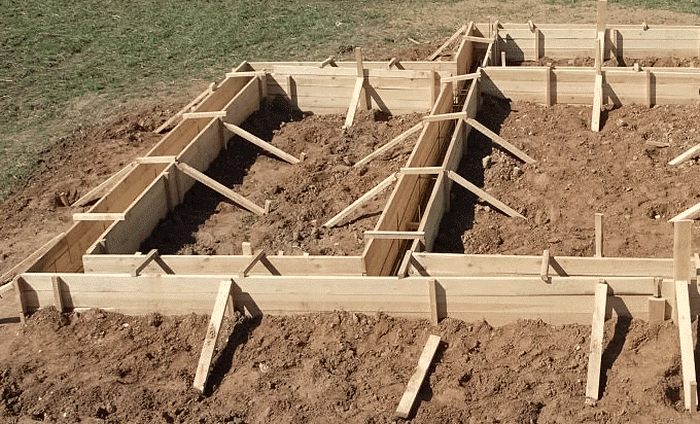

Установка опалубки

ленточный фундамент снип

Устройство опалубки возводится снаружи основания дома, то есть должна ширина досок соответствовать проектной величине

Устройство опалубки возводится снаружи основания дома, то есть должна ширина досок соответствовать проектной величине. Процесс монтажа достаточно прост и выполняется примерно так же, как с деревянными щитками. По окончании ее возведения необходимо засыпать речным песком дно канала и хорошенько утрамбовать. Это и называется подушкой. Если добавить щебень и залить бетоном, то образуем подошву постройки.

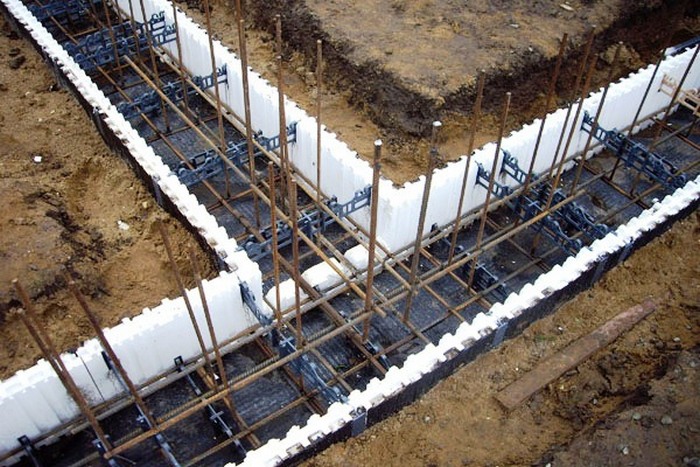

Армирование

устройство ленточного фундамента снип

Следующим этапом необходимо выполнить армирование

Следующим этапом необходимо выполнить армирование. Для этого пригодятся прутья диаметром 12 см и проволока, которой будет скрепляться конструкция. Детали арматуры по вертикали должны иметь расстояние от фундамента 10 см и связываться проволокой по всем направлениям. В конце работы мы получим пояс, который и будет выполнять армирование.

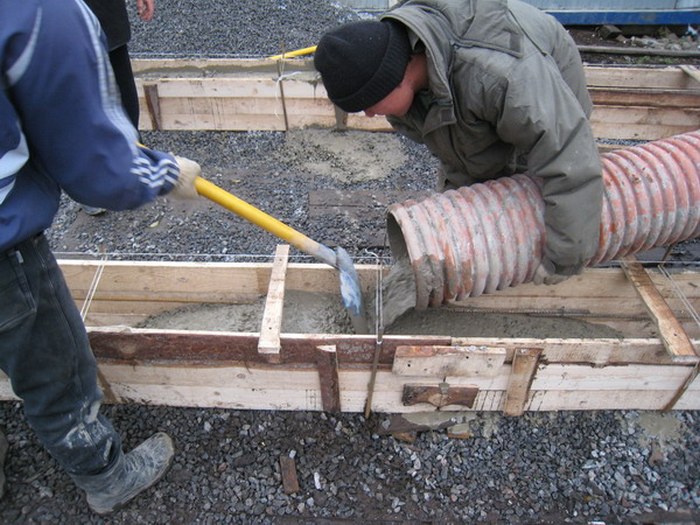

Выполнение заливки раствором бетона

монолитный ленточный фундамент снип

При выполнении заливки одновременно на всех участках, необходимо использовать несколько машин для замеса раствора

При выполнении заливки одновременно на всех участках, необходимо использовать несколько машин для замеса раствора и перемешивать вылитый бетон ломом, чтоб избежать образования пустых пространств.

Если же все работы выполняются постепенно, то бетон будет и так ложиться равномерно. Для изготовления раствора подойдет и один миксер, который справится со своими задачами для среднего здания. Выполнять заливку рекомендуем по форме круга – это позволить основанию подниматься постепенно. Последним действием есть выравнивание. Технология этого процесса идентична со стяжкой.

Заполнять фундамент лучше всего по кругу, чтобы весь периметр поднимался постепенно. На финальном этапе бетон выравнивается также как стяжка, чтобы обеспечить более удобную кладку первого ряда кирпича или другого материала. Стоит отметить, что все нормы и требования для расчетов и строительства прописаны в Снип. Так что изучайте документы и только тогда смело приступайте к выполнению работ.

ОСН АПК 2.10.01.001-04 «Проектирование мелкозаглубленных фундаментов малоэтажных сельских зданий на пучинистых грунтах»

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК "Трансстрой"СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

Ленточный фундамент снип: строительство, возведение по снип, полезные советы

Ленточным называется разновидность фундамента, который представляет собой сплошной массив бетона в виде ленты, идущий под всеми несущими стенами здания и напоминающий неразрывную ленту.

Состоит он из армированного бетона, который заливается в готовую опалубку на стройплощадке, либо из готовых железобетонных блоков, соединяющихся в единый массив. Технология возведения ленточного фундамента достаточно проста, но при этом расходуется приличное количество материалов.

Ленточный фундамент по снип

Данный вид фундамента возводится под тяжелые, массивные строения из кирпича или камня, так как он способен выдерживать большие нагрузки без деформации и потери эксплуатационных качеств. Также этот вариант отлично подходит для зданий с подвалом или цокольным этажом, так как при достаточном заглублении может выполнять функции внешних стен.

Под массивные каменные здания ленточный фундамент обычно возводится глубже уровня промерзания почвы, так как почти все породы грунта, кроме скального, в зимний период увеличивают свой объем.

Если фундамент будет выше глубины замерзания, его может повести после наступления холодов вместе с мерзлым слоем грунта.

Данные о глубине (или горизонте) промерзания по всем регионам и климатическим поясам России можно найти в СНиП, где указаны средние параметры для каждой области и района.

Ширина фундамента определяется толщиной стен и типом грунта (для мягких и сыпучих фундамент должен быть чуть шире), а высота – необходимостью наличия или отсутствия цоколя.

Поэтому такой фундамент может быть как вровень с грунтом, так и выступать на заданную высоту. Многое зависит и от материала, который используется в бетоне, который также определяется грунтом и нагрузкой, создаваемой зданием.

Нагрузкой определяется и тип фундамента: заглубленный и мелкозаглубленный. Первый вариант требуется под массивным здания, особенно, если они стоят на мягком грунте, а второй вариант используется при строительстве заборов, небольших хозяйственных построек, а также домов из легкого материала, дерева или пеноблоков. Независимо от глубины фундамента и особенностей его конструкции, возведение делится на несколько этапов, которые требуется выполнять согласно принятым правилам СНиП.

Этапы строительства ленточного фундамента по снип

Первый этап – проектирование

Оно предполагает расчет глубины, ширины, материала фундамента, определение уровня промерзания грунта, его мягкости и сыпучести и других важных параметров.

Ленточный фундамент должен проходить под всеми несущими стенами в обязательном порядке, поэтому если здание не квадратное, форма ленты получится более сложная, с изгибами и ответвлениями.

Второй этап – разметка

Затем следует разметка. Для этого по всем углам внутреннего и внешнего периметра вбиваются колышки, и между ними натягивается леска или строительный шнур, который обозначит края траншеи.

Если строительство идет на мягком грунте, траншея должна быть чуть шире, чем сам фундамент, для создания песчаной подушки, предохраняющей бетонный массив от деформации при движении почвы.

Подушка обычно составляет 10 см и засыпается песком после того, как фундамент будет готов. Поэтому в данном случае опалубка возводится на небольшом расстоянии от края траншеи.

Третий этап – земляные работы

Третий этап касается земляных работ, то есть выкапывание траншеи.

Глубина ее должна соответствовать глубине фундамента плюс толщина подушки и подошвы, то есть где на 30-40 см больше. Чтобы копать было проще, а также не сбиться с размеров, если леска или шнур сорвется, в самом начале стоит снять небольшой слой почвы, чтобы обозначить границы и убрать растительность.

При рытье траншеи также нужно учитывать тип грунта – в относительно плотной и твердой почве траншея может иметь вертикальные стенки. Песчаных и похожих по составах требуется ее расширение к верху и более широкое основание, так как стенки неизбежно будут осыпаться.

Поэтому в сыпучем грунте траншея должна быть больше и глубже, чем проектная глубина с учетом подушки и подошвы.

Четвертый этап – опалубка

Опалубка делается снаружи будущего массива фундамента, то есть внутренние стороны досок должны соответствовать проектной ширине. Возводится она просто, по аналогии с забором или деревянными щитами.

Когда опалубка будет закончена, на дно траншеи засыпается мокрый песок и трамбуется для создания основания подушки. На песок укладывается щебень и заливается цементным раствором. В результате получается опорная подошва фундамента.

Пятый этап – армирование

Далее следует создание армирующего пояса. Для него используется арматура диаметром 8-12 мм и стальная проволока для скрепления отдельных элементов.

Вертикальные прутья должны отстоять от краев фундамента на 8-10 см и между собой по всем направлениям перевязываться поперечинами также из арматуры, связанной между собой стальной проволокой.

В итоге должен получиться сплошной пояс из перевязанного металла, который будет предохранять бетонный массив от раскола на несколько частей под действием нагрузки или движения почвы.

Шестой этап – заливка бетона

Если она осуществляется единовременно, с использованием готового бетона и промышленных миксеров, по мере заполнения опалубки бетон требуется немного перемешивать при помощи лома, чтобы избежать образования полостей и воздушных пузырей.

В случаях постепенного заполнения опалубки своими силами это не требуется, так как бетон будет ложиться плотно, небольшими порциями. Для этого можно использовать переносной миксер на полкуба или куб, обычно этого вполне достаточно, чтобы сделать фундамент под средний дом, не привлекая тяжелую технику.

Заполнять фундамент лучше всего по кругу, чтобы весь периметр поднимался постепенно. На финальном этапе бетон выравнивается также как стяжка, чтобы обеспечить более удобную кладку первого ряда кирпича или другого материала.

Технология выглядит достаточно простой, единственный этап, который может вызвать сложности – технологические расчеты глубины промерзания и подвижности почвы. Но все необходимые данные и формулы для вычислений можно найти в СНиПе по фундаментам и просто подставить свои значения.

Устройство и расчет ленточного фундамента

Фундамент – это основание любого сооружения, и от того, как грамотно был произведен необходимый расчет и качественно был заложен фундамент, зависит срок эксплуатации здания. Ленточный фундамент является одним из самых распространенных видов фундамента. Читайте про особенности устройства монолитно-ленточного фундамента здесь: http://fundamentgid.ru/vidy-fundamenta/lentochnyj/osobennosti-ustrojstva-monolitno-lentochnogo-fundamenta.html

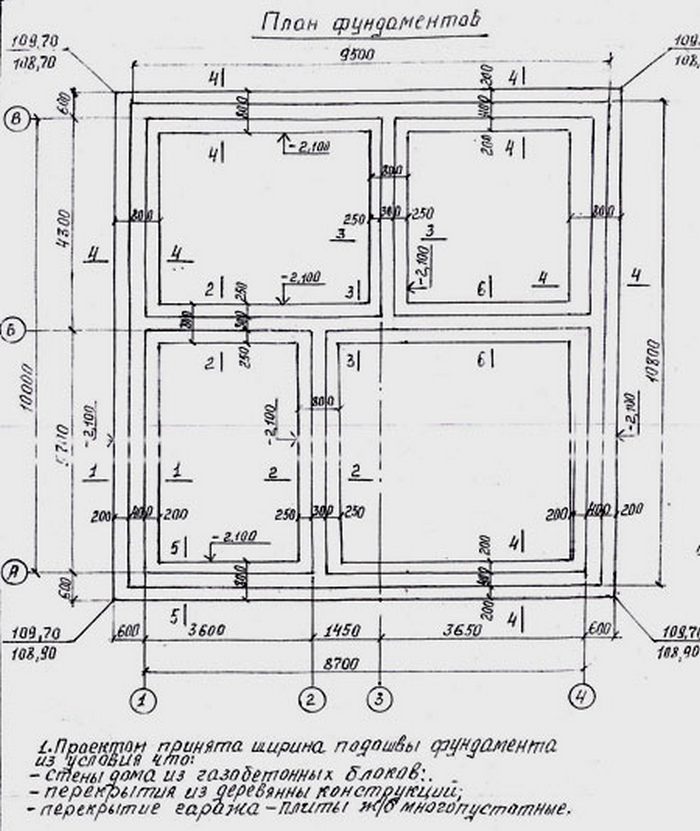

На схеме показан проект ленточного фундамента с рачетом

Устройство и расчет

Устройство и расчет ленточного фундамента регулируется СНиП 2.02.01-83.

Глубина заложения ленточного фундамента рассчитывается, исходя из функционального назначения здания и его размеров, от типа почв (степени их пучинистости), уровня промерзания грунта, уровня грунтовых вод.

Для легких небольших построек глубина заложения фундамента в 0,5 – 0,7 метров будет достаточной.

Для массивных построек в два и более этажей глубина заложения фундамента рассчитывается, исходя из уровня промерзания грунта (для каждой климатической зоны уровень промерзания разный) и прибавления к данному коэффициенту еще 0,3 метра.

Ширины ленточного фундамента в 0,4 метра будет вполне достаточно.

Технология монтажа

Ленточный фундамент закладывается под внешние и внутренние стены по всему периметру здания.

Этапы заложения ленточного фундамента:

Если работы по заливке фундамента проводятся зимой, то бетон необходимо в случае схватывания утеплять или прогревать.

Как правильно залить?

Каждой марке бетона соответствует определенный класс прочности, означающий способность бетона выдерживать определенные нагрузки. Помимо этого, каждая марка бетона характеризуется морозостойкостью (сколько раз бетон может замерзать и оттаивать, не теряя при этом своих первоначальных прочностных характеристик). Также для каждой марки бетона характерно определенное соотношение цемента, песка и щебня. Чем выше марка бетона, например от марки М100 в сторону марки М500, тем меньше будет количество заполнителей в виде песка и щебня в цементе. Соответственно бетон марки М500 более качественный, но и соответственно более дорогой. Для заливки ленточного фундамента рекомендуется бетон марки М200 по оптимальному соотношению цена/качество. Но если на участке предполагаемого строительства высокий уровень залегания грунтовых вод, то фундамент должен быть не меньше М300. Что собой представляет фундамент шведская плита читайте на этой странице.

Рассчитать объем бетона для ленточного фундамента можно, перемножив показатели ширины, высоты и длины ленты фундамента.

На протяжении первой недели после заливки бетона, пока фундамент высыхает и становится прочнее, потребуется его укрытие тканью или пленкой, и периодическое поливание водой, для предотвращения растрескивания. Через неделю полив фундамента водой прекращается, но ткань или полиэтилен оставляют. Через месяц укрывной материал убирается, и можно приступать к дальнейшим строительным работам.

Гидроизоляция

Гидроизоляция ленточного фундамента на картинке
При проведении работ по закладке ленточного фундамента, обязательно нужно провести его гидроизоляцию. Через неделю после заливки бетона, фундамент застынет до такой степени, что уже можно будет демонтировать опалубку. Внешние стены фундамента промазываются гудроном, к которому крепится руберойд, также в качестве гидроизоляции можно использовать технониколь.

Усиление

Способы усиления ленточного фундамента:

  • усиленная утрамбовка подушки основания;
  • расширение подошвы фундамента;
  • за счет вбивания железобетонных свай, с последующим заливанием бетона;
  • стягивание верхней части фундамента металлическим уголком.

Утепление

При закладке фундамента, стоит уделить внимание его утеплению. Одним из способов утепления фундамента является распыление на внешнюю сторону фундамента пенополиуретана (самый качественный теплоизоляционный материал), но данная процедура очень дорогостоящая. Еще один способ утепления — фиксация плит из пенополистирола на клеевую основу, либо на разогретый битум в процессе проведения гидроизоляции фундамента.

Ремонт

На фото показан ремонт ленточного фундамента
Для проведения ремонта ленточного фундамента в деревянном доме потребуется применение домкратов, для равномерного подъема дома. Дом поднимается домкратами с двух противоположных сторон, и фиксируется дополнительными опорами, например из бруса. У оставшейся не поднятой стенки меняется венец, старое сгнившее бревно демонтируется и устанавливается новое бревно, пропитанное антисептиками. Так поочередно меняются все венцы у дома. Если обнаружены значительные повреждения фундамента дома, то для проведения ремонтных работ выкапывается траншея по периметру дома участками по два метра. В старом фундаменте пробуриваются отверстия, и в них вставляется арматура. Выставляется опалубка, и траншея заливается бетоном. Как построить фундамент под дом из плит, читайте на этой странице.

Видео

Смотрите видео про устройство ленточного фундамента с несъемной опалубкой:

Планируя строительство дома, очень важно правильно рассчитать и выбрать подходящий тип фундамента, во избежание негативных последствий. Рекомендуется для проведения расчетных работ обратиться  квалифицированным специалистам. Читайте руководство по устройству ленточного мелкозаглубленного фундамента и инструкцию по проведению расчета.
