Изготовление отливов для цоколя фундамента – Отливы на фундамент — как сделать, установка, угол. Цена отливов на фундамент для деревянного дома

Отлив для цоколя фундамента: назначение, установка, видео, фото

Отлив цокольныйФундамент каждого строения несет на себе усиленную нагрузку, поступающую от здания. Помимо этого нагрузка идет и от влаги и осадков. Особенно это заметно в зимние холодные месяцы или во время дождя. Вода впитывается, когда попадает на фундамент. Слои кирпичей, расположенные сверху, пропитываются влагой: так они разрушаются.

Вода при низких температурах застывает и в кирпичах, и фундаменте. В результате летом на конструкциях появляются трещины, кирпичи вываливаются, слоями отпадает штукатурка — строение начинает деформироваться. Для исключения подобных случаев на зданиях оборудуют специальные элементы, которые называются отливами. Их устанавливают на цоколь строения.

Для чего требуются отливы?

Устройство отливаПри завершении устройства фундамента обычно сразу приступают к работе с его отливом. Отлив делают, чтобы уменьшить влияние осадков на фундамент. Сегодня строительные магазинны предлагают большой выбор отливов. Они имеют разнообразную форму, созданы из разных строительных материалов.

Отливы — важнейшая часть цоколя, вернее, его внешней стороны. Эта конструкция может выглядеть как пластина, которая защищает фундамент здания. Отливы необходимы любому фундаменту.

Эта часть цоколя предохраняет фундамент от деформации. Кроме защиты отливы играют декоративную роль. Благодаря установке отливов у владельцев зданий отпадает необходимость выполнения незапланированного ремонта либо цоколя, либо фундамента. При правильном выборе и верной установке отливы надежно защитят ваше строение.

Материалы для изготовления отливов

Отливы обычно изготавливают из стали или пластика. Отливы, сделанные из металла, используют намного чаще, чем их пластиковые аналоги. Причина этому — высокие технические характеристики металла. Для производства применяется высококачественная оцинкованная сталь, которую затем покрывают слоем полимеров. Для металлических отливов характерны:

  • невысокая стоимость;
  • практичность;
  • доступность;
  • возможность заказать конструкцию с заданными размерами;
  • устойчивость к любым осадкам атмосферы.

Отлив из сталиОцинкованная сталь, покрытая полимерами — это прекрасная защита любого сооружения, которая может выдерживать любые перепады температуры. К тому же изделия не подвергаются коррозии за счет особого покрытия.

Это свойство — гарант долгой эсплуатации металлических отливов. Стальные отливы можно не красить. Однако, если владелец захочет, они могут быть покрыты любой подходящей краской. Главное, чтобы их цвет гармонировал с фасадом здания.

Пластиковые отливы имеют легкий вес. Их легко монтировать, они имеют невысокую стоимость. Они обладают следующими свойствами:

  • бесшумность;
  • неразлагаемость;
  • достаточная прочность;
  • способность противодействовать лучам солнца;
  • долговечность.

Строители рекомендуют пластиковые отливы из-за их легкого монтажа. Для того, чтобы выполнить монтаж пластиковых отливов, не требуется каких-то специальных навыков.

Отливы также бывают:

  1. Медный отлив. Конечно, это напрямую влияет на стоимость такого изделия. Цена отливов из меди занчительно выше по сравнению с другими. Но у них есть главное достоинство — они долговечные, износоустойчивые.
  2. Алюминиевый отлив — выдерживает отрицательные температуры, повышенную влажность.
  3. Бетонные отливы. Долговечней, практичней других. Их производят из высококачественного бетона. Может выдерживать значительные нагрузки, служит прекрасной защитой для стен здания.

При строительстве стоит внимательно подбирать материал для отливов. Строители советуют приобретать медные или оцинкованные отливы. Главное, выбирать материал надо с учетом возможностей, предпочтений, считаясь с существующими ГОСТами, СНиПами. Особенно это касается тех зданий, у которых есть проект на строительство. Нельзя менять материал отлива, если в проекте указан другой. Это повлечет за собой нарушения требований безопасности, что приведет к дополнительным затратам.

Установка отливов в сооружениях

Устанавливаем отливМонтаж отлива на фундамент имеет свои особенности. Специалисты рекомендуют проводить работу по их установке до окончания отделочных работ. Если сделать отлив позже, отделочные работы придется начинать заново, что повлечет за собой дополнительные траты.

Далеко не каждый может самостоятельно установить отлив. Хотя и не обязательно для работы набирать в помощники грамотную строительную бригаду. Итак, чтобы установить отливы, надо следовать рекомендациям:

  1. Крепление отлива выполняют после облицовки цоколя дома, но до начала работ со стенами.
  2. Важно помнить, что перед установкой цокольных отливов фундамент следует тщательно промазать герметиком. Так он качественно защитит строение от попадания влаги внутрь.
  3. На отливе имеется крепежный отгиб, который предназначен для крепления к стенам. Он назначен для крепления к стенам. У отлива есть полка, которая устанавливается под углом (для лучшего стока воды). Фронтальный отгиб направляет стекающую воду вниз.
  4. С помощью уровня необходимо
    проверить на горизонтальность
    фундамент и верхнюю линию цоколя. Если есть перекосы и они значительные, то необходимо их выровнять раствором. Также можно сделать откосы для лучшего прилегания отливов.
  5. Для этой цели на одном из углов стены надо при помощи дюбеля или самореза закрепить шнурок. Сделать выравнивание по уровню, а затем закрепить его на другом углу стены. Изготовить цементный раствор: одна часть цемента, вода, три части песка. Изготовленный раствор с мастерка стекать не должен.
  6. Затем мастерком по шнурку сделать откосы. Они должны быть под углом не меньше, чем 15 градусов. Раствор выдерживают, оставляют его на несколько суток.
  7. До начала крепления отливов надо установить направляющие. При установке они должны выступить за край цоколя не меньше чем на 50 мм.
  8. Отливы к направляющим крепят на саморезы, а к стене можно их посадить на дюбель — гвозди. Стыки отлива и стены следует загерметизировать.
  9. К откосам крепится облицовка фасада. Если отливы широкие, то их можно дополнительно прикрепить к цоколю
    кронштейнами.

Если отливы установлены правильно, то они защитят фундамент от влаги, предотвратят размывание по стене краски, декоративной штукатурки.

Установка отливов в деревянном здании

Монтаж отливаПри установке отливов на фундамент необходимо уделять внимание их размеру. Они должны соответствовать размерам здания. Это особенно важно, если на фасаде есть облицовка, потому что облицовочный материал необходимо более тщательно защищать от влаги.

Чтобы вода не попала на облицовку, отлив надо располагать между фундаментом здания и нижним венцом сруба. Если расположить иначе, вода попадет на древесину и фундамент сгниет.

Монтаж на цоколь выполняется вместе с наружной отделкой фасада. Цена монтажа отлива редко превышает себестоимость самого устройства, поэтому подходит для любых покупателей.

Главное — обеспечить герметичность, которая будет гарантией надежности и эффектисности отлива.

Конечно, лучшего всего монтаж доверить профессионалам, которые надежно прикрепят отлив к фундаменту. Отлив не только станет прекрасной

защитой для стен, фундамента, кровли от воздействия влаги, но и придаст зданию эстетичный внешний вид.

Монтаж металлических и пластиковых отливов для цоколя фундамента дома

Облицовка цоколя сайдингомЦоколь фундамента несёт основную нагрузку при строительстве и эксплуатации любого здания. Именно по этой причине несущие стены дома возводятся по толщине меньше, чем цоколь фундамента. На выступающей части цоколя задерживается снег или дождевая вода. Под влиянием осадков бетон фундамента намокает, из него вымываются все важные скрепляющие компоненты. А также вода, проникая в поры основания, с наступлением морозов замерзает и постепенно приводит к нарушению монолитности фундамента.

В роли защитной конструкции, служащей для отвода излишков влаги, выступают отливы для цоколя фундамента. Поэтому цокольные отливы, наряду с гидроизоляцией, бетонной отмосткой и дренажной системой, являются одним из основных элементов системы защиты от влаги основания любого дома.

Виды отливов для фундамента

По внешнему виду отливы представляют собой полоску с загнутыми краями. Ширина отливов может быть от 5 до 40 см. Монтируются они по всему периметру дома на все выступающие части. Подобную конструкцию для защиты здания можно изготовить своими руками, а также можно приобрести готовое изделие в магазинах и на рынках строительных материалов.

Современные производители строительной продукции предлагают широкий выбор отливов из различных материалов и разных конструкций. В зависимости от материала, который применяется при изготовлении водоотливных планок, отливы делятся:

  • Цокольные отливыМеталлические (медь, сталь, алюминий) отливы, с точки зрения долговечности и прочности, являются самыми предпочтительными в применении. Однако цена их превосходит многие конструкции из других материалов.
  • Пластиковые отливы для цоколя изготавливаются из поливинилхлорида и считаются наиболее дешёвыми. Такие отливы очень чувствительны к механическому воздействию, особенно в зимний период, когда от действия низких температур они могут расколоться или треснуть от малейшего удара. Благодаря широкой гамме различных расцветок, пластиковые отливы могут применяться в реализации многих дизайнерских решений по декоративному оформлению дома.
  • Бетонные и керамические отливы прекрасно сочетаются с отделкой фундамента гранитом, натуральным камнем, клинкерной и керамической плиткой. Этот материал является довольно прочным и долговечным. Однако, цена таких отливов намного превышает цену как металлических, так и пластиковых отливов. Но затраты на его приобретение с лихвой окупаются, благодаря качеству используемого материала.

Монтаж отлива на цоколь

Изготовление отлива промышленным способом гарантирует одинаковые качественные размеры каждого изделия. Поэтому при установке отливов применение дополнительных шнуров и приспособлений не требуется. Обычно первая планка получается плотно прижатой к конструкции фасада, на который ещё не смонтированы облицовочные панели либо к стене дома. Каждая последующая планка выравнивается по первой с соблюдением размера накладки.

Современная технология монтажа отлива позволяет даже исправлять незначительные дефекты фундамента. Можно, например, используя прокладки между отогнутой частью и несущей конструкцией исправить отсутствие плоскостности стен здания. А также если выставить отливы строго по уровню, можно исправить дефект горизонтали (2–7 см). Щель, появляющаяся под отливами в процессе корректировки, совсем незаметна со стороны.

Перед установкой отливов на цоколь необходимо произвести некоторые подготовительные работы. Существует большое количество разнообразных вариантов отделки стен дома, в связи с чем подготовительные работы и отличаются друг от друга:

  • Как самим сдедать отливМокрый фасад – нужно удалить неровности, прочертить горизонтальную линию ниткой, пропитанной сажей или мелом.
  • Стена без облицовки – чаще это сруб, изготовленный из калиброванного бревна, необходима отбивка горизонтальной линии, способом аналогичным предыдущему.
  • Фасад, вентилируемый – при таком фасаде стойки обрешётки уже смонтированы, поэтому горизонтальная черта наносится на оцинкованный профиль или деревянный брус.

В случае, когда цокольные части здания являются утопленными, то защита не нужна, её роль выполняет отделочный материал, нависающий над фундаментом. Монтаж отлива осуществляется после выполнения работ по облицовке цоколя, непосредственно перед декорированием фасада здания. Если последовательность проведения работ изменить, то может возникнуть сложность в обеспечении герметичности верхнего узла сопряжения, т. е. фундамент может оказаться больше самой планки.

Монтаж угла

Обычно угловой стык делается в середине пластины, после установки на место эксплуатации он наращивается с обеих сторон. Стыковка двух кусков в углу производится гораздо сложнее, может потребоваться пайка материала. Для наружного угла металлический отлив выкраивается по следующей схеме:

  • Переход от фундамента Внутри планки производим разметку прямого угла.
  • Делаем, с одной стороны, ровный срез.
  • С другой стороны, даём припуск 1–2 см.
  • Загнутую нижнюю кромку не разрезаем.
  • Оставляем лепесток для крепления (3–4 см) на одной из сторон верхней полки.

Ещё один вариант герметизации угла:

  • Отрезается от планки кусок 4–5 см шириной.
  • Производится изгиб по линии оси.
  • Щель, оставшаяся после кроя прямого угла, накрывается этой заготовкой.
  • Шурупами или заклёпками фиксируется такая заготовка с двух сторон угла.

Если необходимо изготовить угол на деревянный сруб из цилиндрического бруса, то придётся сделать прорези полукруглой формы в верхней части планки. В противном случае перерубы будут мешать подсунуть планку.

В пластиковых отливах для цоколя фундамента наружный угол делается аналогичным способом. Щели, которые могут возникнуть при работе, заделывают герметиком или силиконом, при этом легко подобрать цвет угла акриловой краской.

Как правильно произвести крепление отлива на цоколь

Монтаж металлической планки на прямом цокольном участке производится от оформленного угла с накрытием минимум 10 см. Основной проблемой такого монтажа чаще всего является отсутствие наклонной поверхности для крепления центральной точки полки. Поэтому возникает необходимость самостоятельно сделать такую поверхность. Существует несколько основных способов её изготовления:

  • Как отделать цокольПри помощи раствора, в который для увеличения его прочности добавляется жидкое стекло, оно также обеспечивает хорошую влагостойкость всей конструкции. Наносится раствор кельмой на верхнюю грань цокольной конструкции и выравнивается под необходимым углом.

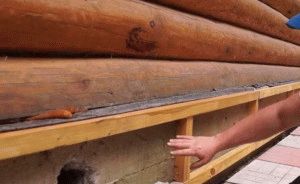

  • Доской, которая по ширине должна быть одинаковой с полкой либо чуть меньше её. Крепится доска к несущим элементам здания (стена или цоколь) при помощи дюбелей. Наклона поверхности добиваются установкой прокладок.
  • Монтажной пеной нужно сделать поверхность непосредственно перед установкой отлива, с учётом срока службы пены. Применение пены является оптимальным вариантом для создания наклона и что очень важно, помогает устранить мостики холода. Изнутри, на поверхность планки, приклеивают металлические уголки, которые при высыхании пены плотно фиксируют всю конструкцию. При заполнении пустоты пеной, нужно обязательно учитывать реальное увеличение объёма вещества. Для более надёжного крепления планки при высыхании пены, необходимо нагрузить её поверхность грузом весом 3–4 кг с шагом 30–40 см.

Часто применяется крепление отливов с помощью хомутов. Для этой процедуры используются стальные планки с замком и ребром жёсткости внизу планки. Одна сторона кронштейна вставляется в замок, а другая прижимается к поверхности цоколя при помощи дюбеля.

Рекомендуемый шаг прижима отлива на прямом участке составляет 30–40 см.

Герметизация мест стыковки

Как самим сделать герметизацию стыковОсновное количество сопряжений на фасаде здания получается без дополнительной декоративной отделки. Но, при необходимости, в венцах деревянного сруба стамеской можно сделать продольный паз, в который утапливается заподлицо крепёжная кромка отлива. На стенах, изготовленных из кирпича, проделать такой паз будет сложно и не эстетично, поэтому стыки в таком случае заделывают силиконовыми и акриловыми герметическими материалами. Такой материал можно применять как бесцветный, так и окрашенный под цвет планки фасада.

Помните, что перед тем, как сделать отливы на фундамент, необходимо определиться с материалом, который планируется применять для этой цели, по методам его крепления на цоколь сооружения. Чтобы обеспечить соответствие дизайна и стиля фасада, лучше воспользоваться промышленными изделиями из подходящего материала.

Отливы для цоколя

основные характеристики и технология монтажа

Каждое современное здание обязательно имеет фундамент, которому отводится важная роль. Дело в том, что качество его изготовления влияет на долговечность всего строения. Чтобы продлить срок его службы, нужно позаботиться о том, чтобы данная часть здания была достаточно прочной и устойчивой к износу. Но все же и ее ресурс не безграничен, поэтому нужно быть готовым, что в определенный момент фундамент начнет разрушаться. Однако в силах каждого отсрочить данный процесс, если установить отливы для цоколя фундамента.

Зачем нужен отлив?

  1. В целях создания более привлекательного облика здания. Пусть отлив и выступает малозначимой деталью, все же при его отсутствии объект не сможет обрести завершенный вид.
  2. Для обеспечения защиты. Наличие отлива позволяет фундаменту лучше противостоять осадкам, вследствие чего повышается срок службы всей конструкции.

Форма отлива

Пример отлива

Пример отлива

По своему исполнению данный элемент имеет вид «козырька» цоколя, который устанавливается срезанной стороной к стене. Другая же его сторона, которая имеет изогнутую форму, и обеспечит защиту фундамента.

Из чего бывают отливы?

Сегодня в продаже можно встретить множество вариантов отливов для цоколя фундамента. Причем все они отличаются друг от друга не только эксплуатационными параметрами, но и стоимостью.

Наибольшее же распространение получили следующие виды данных изделий:

  1. Главной особенностью металлических отливов является наличие особой пленки, благодаря которой и увеличивается срок службы данных элементов. Для данных отливов предусмотрены различные цветовые решения.
  2. Пластиковые отливы могут служить не дольше несколько десятилетий, при этом серьезным их недостатком следует назвать хрупкость. Если на подобный отлив упадет сосулька, то ликвидировать возникшую дыру будет невозможно. В то же время подобные отливы стоят гораздо дороже в отличие от металлических вариантов.
  3. Отливы из оцинкованного металла приобрели популярность благодаря достоинствам, которыми обладает данный материал. Помимо большого срока службы он не создает проблем в обработке и имеет невысокую стоимость. Но, собираясь использовать данные отливы, следует помнить о самой большой опасности – коррозии. Вместе с тем цена на них заметно выше в отличие от металлических аналогов. Фундамент с отливом цоколя

    Фундамент с отливом цоколя

  4. Несмотря на то, что в последние годы медные отливы становятся все менее востребованными, все же их по-прежнему продолжают покупать главным образом для возведения многоэтажных строений. Среди недостатков подобных отливов для цоколя фундамента главными следует назвать трудности в монтаже, необходимость в обработке.
  5. Большой вес бетонных отливов как раз и обуславливает ограниченную сферу их применения. Чаще всего с их помощью строят заборы и ограждения.

Подготовка к работам

  1. Вначале проводится осмотр стен на предмет обнаружения трещин и прочих признаков разрушения.
  2. При выявлении обозначенных дефектов их нужно устранить, используя для этого водоотталкивающие гели либо фасадную шпатлевку.
  3. Выполните работы по теплоизоляции, если в этом имеется необходимость.
  4. Завершающим шагом является определение размеров фундамента.

Инструменты и материалы

  • Молоток;
  • Ножницы по металлу;
  • Пассатижи;
  • Киянка;
  • Перфоратор;
  • Дрель;
  • Строительный отбивочный шнур.

Чтобы избежать лишних проблем, можно обратиться в любой специализированный магазин, где можно найти подходящий отлив. Однако в ряде случаев параметры данных изделий не соответствуют проекту, для которого планируется их использовать. Это заставляет владельца самостоятельно изготавливать отливы с учетом особенностей строящегося здания.

В действительности процесс их создания не предусматривает каких-то сложных операций. Поэтому при наличии минимального опыта и необходимых материалов и инструментов с этой работой может справиться каждый владелец.

Как создать отливы для фундамента своими руками

  1. Вначале нужно подготовить материал к работе, разделив его на полосы необходимой ширины.
  2. Затем при помощи уровня наносят разметку.
  3. После размещения заготовки на уголке ее доводят до требуемой формы.
  4. Там, где материал контактирует со стеной, он будет изгибаться незначительно и смотреть вверх. С обратной же стороны ширина будет больше, а сама заготовка будет направлена вниз.
  5. При определении длины заготовки следует ориентироваться на сам цоколь. Что касается ширины, то здесь нужно исходить из места установки. Если отлив будет установлен над фундаментом, то в этом случае ширина должна быть маленькой, если над цоколем – большой.

Мероприятия по установке

Подготовка фасада цоколя

Подготовка фасада цоколя

  1. Еще до установки следует нанести метки тех мест, где конструкция будет контактировать со стенкой.
  2. Необходимо взять уровень и рассчитать, под каким углом должен быть установлен отлив.
  3. После замеров наносится разметка.
  4. Далее наносят линию монтажа, используя для этого строительный шнур и красящий пигмент для разметочных шнуров. Когда бечевка будет покрыта краской, она должна быть сильно натянута в двух местах. Затем ее нужно прижать к середине и отпустить. В итоге появится ровная линия. Именно ее и стоит придерживаться при установке.

Рекомендации при установке отливов

  1. При работе с крепежными элементами нужно все делать очень тщательно. Здесь недопустимы пережимы и перекосы, иначе такая конструкция не сможет долго служить.
  2. Если вы выбрали для работы металлический отлив, с ним следует обращаться предельно осторожно. Недопустимо наносить удары по незащищенной стороне, чтобы придать конструкции необходимую форму. Вместе с молотком нужно использовать специальный «амортизатор» на войлочной основе. Это ослабит силу наносимых ударов. В противном случае есть риск, что защитный слой будет нарушен.
  3. При установке изделия обращайте внимание на его длину. Допустимым для него пределом является 5 м.
  4. Монтаж следует начинать лишь после того, как будут выполнены все прочие строительно-монтажные работы. Если пренебречь данной рекомендацией, то впоследствии это может привести к повреждению конструкции. Установка отлива

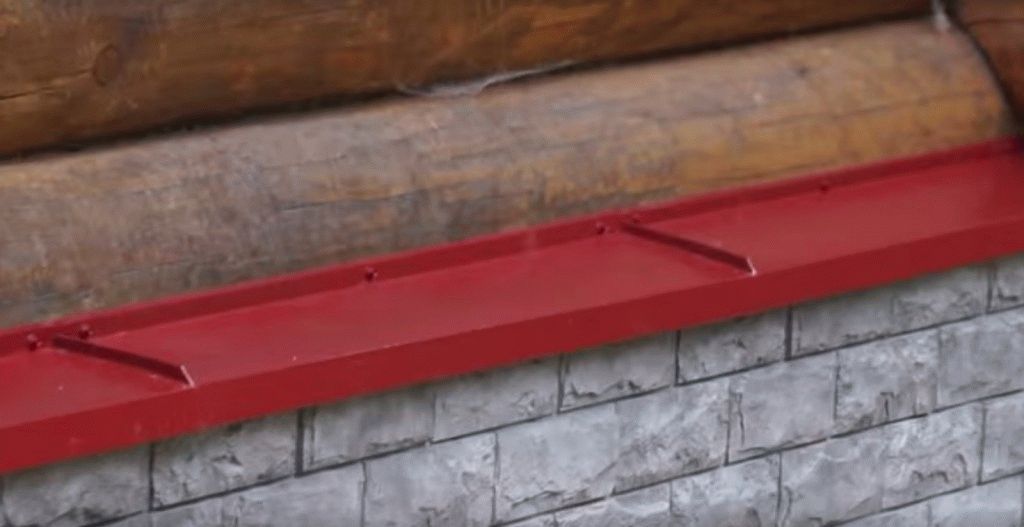

    Установка отлива

  5. При работе с крепежными элементами вам придется создать отверстия на стене. На данном этапе нужно сразу нанести соответствующие отметки и на самих заготовках. Это упростит выполнение самой установки отливов.
  6. Если работы по установке запланированы в деревянном строении, нужно создать в нем пазы для установки части отлива, имеющей неизогнутую форму. Позаботьтесь о том, чтобы конструкция была предельно жестко зафиксирована, так как от этого зависит, как долго она будет служить. В решении данной задачи вам поможет обычная доска, которую размещают непосредственно под отлив.
  7. Не стоит слишком спешить с проведением замеров. Эти работы лучше выполнять лишь тогда, когда вы закончите изготовление обрешетки фасада. В противном случае вы можете столкнуться с дополнительными трудностями.
  8. Если во время осмотра конструкции была обнаружена щель между отливом и стеной, нужно позаботиться о качественном ее устранении. Лучше всего для этой цели использовать герметик.
  9. Большое внимание следует уделить выполнению работ по гидроизоляции. Учитывая защитную функцию, которую выполняют отливы, они нуждаются в улучшении данных характеристик. Решить проблему можно при помощи пластин из обычного пенопласта, которые размещают между отливом и фундаментом. В то же время можно поступить и иначе: для ликвидации возникшей щели можно воспользоваться монтажной пеной, после применения которой следует убрать ее остатки. Второй вариант представляется более предпочтительным ввиду обеспечения более высокой герметичности конструкции.

В целом работы по установке отливов могут быть выполнены в короткие сроки и без лишних затрат, если придерживаться вышеизложенных рекомендаций. Главное – не забывать об их значимости, они призваны защитить от влаги не только фундамент, но и все строение. Поэтому нужно уделить особое внимание качеству их изготовления.

Нужно не забывать, что они должны наиболее эффективным образом решать проблему удаления ливневой воды, от взаимодействия с которой чаще всего и начинаются разрушительные процессы. Поэтому прежде, чем приступить к очередному этапу работ, следует убедиться в правильности выполнения предыдущего, иначе последствия будут необратимы.
