Как армировать ленточный фундамент – Армирование ленточного фундамента — правила устройства каркаса с чертежами, схемами, фото и видео

расчет и схема вязки арматуры, как правильно вязать

Любое здание не может обойтись без надежного и крепкого основания. Строительство фундамента является наиболее важным и трудоемким этапом. Но в этом случае должны быть соблюдены все правила и требования по укреплению фундамента. Для этой цели возводят ленточный фундамент, который способен сделать основу сооружения крепкой и надежной. Стоит рассмотреть подробнее особенности ленточного фундамента, а также технологию выполнения армирования конструкции.

Особенности

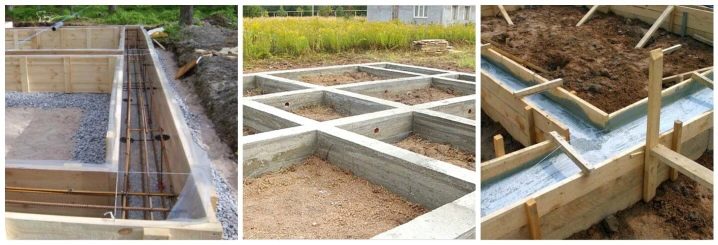

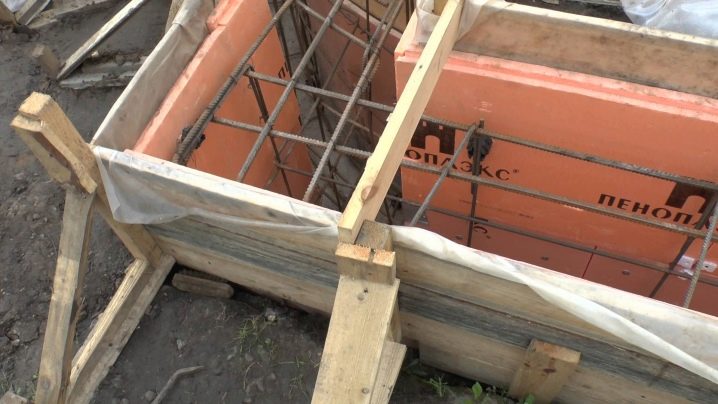

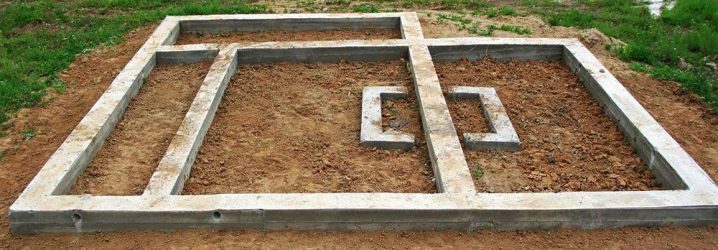

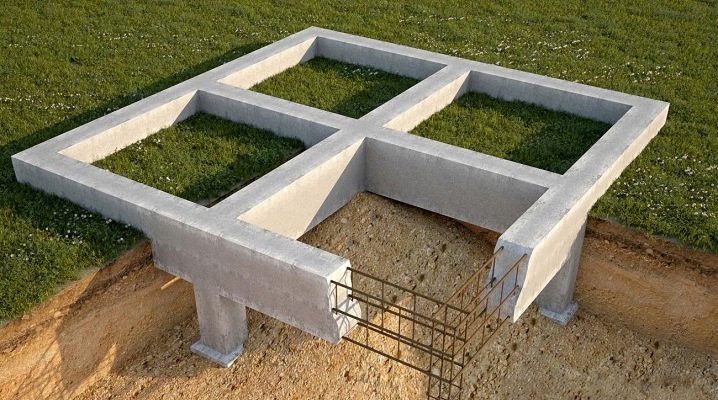

Ленточный фундамент представляет собой монолитную бетонную полоску без разрывов на дверные проемы, становящуюся основой под строительство всех стенок и перегородок конструкции. Основой ленточной конструкции является бетонированный раствор, который изготавливается из цемента марки М250, воды, песочной смеси. Для его упрочнения применяют арматурный каркас, выполненный из металлических прутьев разных диаметров. Лента углубляется на определенное расстояние в почву, одновременно выступая над поверхностью. Но ленточный фундамент подвергается серьезным нагрузкам (движение грунтовых вод, массивная конструкция).

В любой ситуации нужно быть готовым к тому, что различные негативные влияния на сооружения могут сказываться на состоянии основы. Поэтому, если армирование выполнено неправильно, при первой малейшей угрозе фундамент может разрушиться, что приведет к разрушению всей постройки.

Армирование имеет следующие преимущества:

  • препятствует проседанию грунта под зданием;
  • утвердительно сказывается на шумоизоляционных качествах фундамента;
  • повышает устойчивость фундамента к резким перепадам температурных режимов.

Требования

Расчеты арматурных материалов и схемы армирования выполняются в соответствии с правилами функционирующего СНиПА 52-01-2003. Сертификат имеет конкретные правила и требования, которые необходимо выполнять при армировании ленточного фундамента. Главнейшими показателями прочности бетонных сооружений являются коэффициенты сопротивляемости на сжатие, растяжение и поперечный излом. В зависимости от установленных стандартизированных показателей бетона подбирается определенная марка и группа. Выполняя армирование ленточного фундамента, определяется тип и контролируемые показатели качества арматурного материала. По ГОСТу допускается использование горячекатаной строительной арматуры повторяющегося профиля. Группа арматуры выбирается в зависимости от предела текучести при предельных нагрузках, она должна обладать пластичностью, стойкостью к ржавчине и низким температурным показателям.

Виды

Для армирования ленточного фундамента употребляется два вида прутьев. Для осевых, которые несут ключевую нагрузку, необходим класс АII или III. При этом профиль должен быть ребристый, ведь он обладает лучшей адгезией с бетонным раствором, а также в соответствии с нормой передает нагрузку. Для суперконструкционных перемычек используют более дешевую арматуру: гладкую класса АI, толщина которой может быть 6–8 миллиметров. За последнее время большой востребованностью стала пользоваться стеклопластиковая арматура, ведь она обладает лучшими прочностными показателями и длительными эксплуатационными сроками.

Большинство проектировщиков не рекомендуют ее употреблять для фундаментов жилых помещений. По правилам это должны быть железобетонные конструкции. Особенности таких стройматериалов давно известны. Разработаны специализированные арматурные профили, которые способствуют тому, что бетон и металл объединяются в целостную конструкцию. Каким образом будет вести себя бетон со стеклопластиком, как надежно будет данная арматура соединяться с бетонной смесью, а также успешно ли эта пара будет справляться с различными нагрузками – все это малоизвестно и практически не испробовано. Если есть желание поэкспериментировать, можно применить стекловолоконную либо железобетонную арматуру.

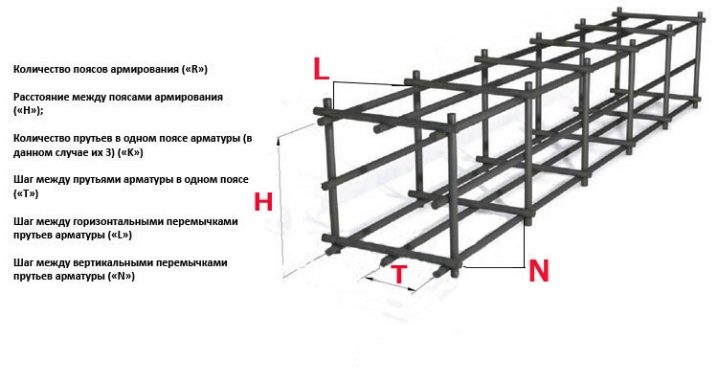

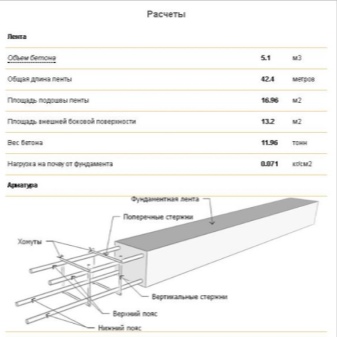

Расчет

Расход арматуры нужно выполнять на этапе планирования чертежей фундамента, чтобы в дальнейшем с точностью знать, какое количество стройматериала потребуется. Стоит ознакомиться с тем, как рассчитать количество арматуры для мелкозаглубленного основания высотой 70 см и шириной 40 см. Для начала необходимо установить внешний вид металлокаркаса. Он будет изготовлен из верхнего и нижнего армопояса, в каждом по 3 арматурных прутьев. Промежуток между прутками будет равняться 10 см, а также нужно добавить еще 10 см для защитного бетонированного слоя. Присоединение будет выполняться провариваемыми отрезками из арматуры идентичных параметров с шагом 30 см. Диаметр арматурного изделия равен 12 мм, группа А3.

Расчет необходимого количества арматуры выполняется следующим образом:

  • чтобы определить расходование прутков на осевой пояс, нужно сделать расчет периметра фундамента. Следует взять символическое помещение с периметром 50 м. Так как в двух армопоясах находится по 3 прутка (в сумме 6 штук), то потребление составит: 50х6=300 метров;
  • теперь следует рассчитать, какое количество соединений потребуется для стыкования поясов. Для этого необходимо разделить общий периметр на шаг между перемычками: 50: 0,3=167 штук;
  • соблюдая определенную толщину ограждающего бетонного слоя (около 5 см), величина перпендикулярной перемычки будет составлять 60 см, а осевой – 30 см. Численность отдельного типа перемычек на одно соединение составляет 2 штуки;
  • нужно высчитать расходование прутков на осевые перемычки: 167х0,6х2=200,4 м;
  • расход изделий для перпендикулярных перемычек: 167х0,3х2=100,2 м.

В итоге расчет арматурных материалов показал, что общее количество для расходования составит 600,6 м. Но это число неокончательно, необходимо приобретать изделия с запасом (10–15%), поскольку придется выполнять усиление фундамента в угловых областях.

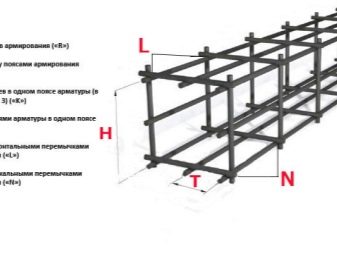

Схема

Постоянное движение грунтов оказывает серьезнейшее давление на ленточный фундамент. Чтобы он крепко противостоял таким нагрузкам, а также на этапе планировки ликвидировал источники образования трещин, специалисты рекомендуют позаботиться о правильно выбранной схеме армирования. Схема армирования фундамента – это конкретное расположение осевых и перпендикулярных прутков, которые собраны в единую конструкцию.

В СНиПе №52-01-2003 четко рассматривается каким образом выполняют укладку арматурных материалов в фундамент, с каким шагом в различных направлениях.

Стоит рассмотреть следующие правила из данного документа:

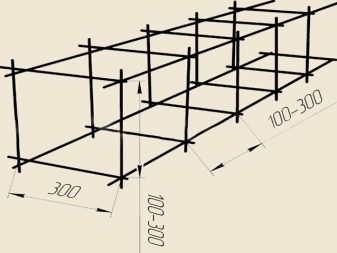

  • шаг укладывания прутьев зависит от диаметра арматурного изделия, габаритов гранул щебенки, метода укладки бетонного раствора и его уплотнение;
  • шаг рабочего упрочнения – это дистанция, которая равна двум высотам сечения упрочняющей ленты, но не больше 40 см;
  • поперечное упрочнение – это расстояние между прутьями составляет половину ширины самого сечения (не больше 30 см).

Определяясь со схемой армирования, необходимо учитывать тот факт, что в опалубку монтируется собранный в одно целое каркас, а внутри будут обвязываться только угловые участки. Число осевых армированных слоев должно быть не менее 3 по всему контуру фундамента, ведь заранее невозможно определить области с наиболее сильными нагрузками. Наиболее востребованными являются схемы, у которых соединение арматуры выполняется таким образом, чтобы образовывались ячейки геометрических фигур. В данном случае гарантируется крепкое и надежное фундаментальное основание.

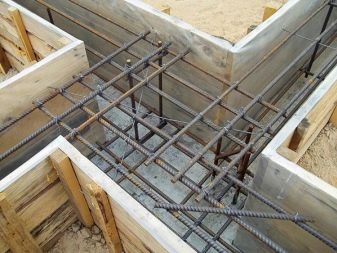

Технология работ

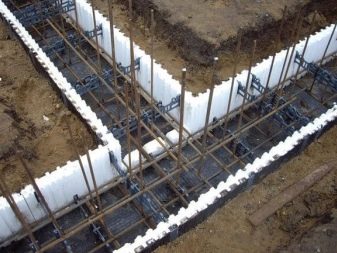

Армирование ленточного фундамента проводится с учетом следующих правил:

  • для функционирующей арматуры применяют прутья группы А400, но не ниже;

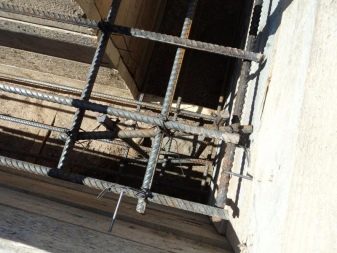

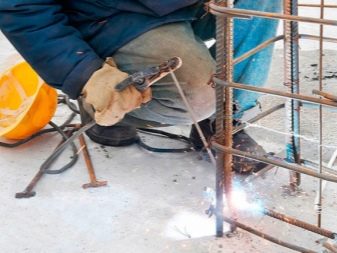

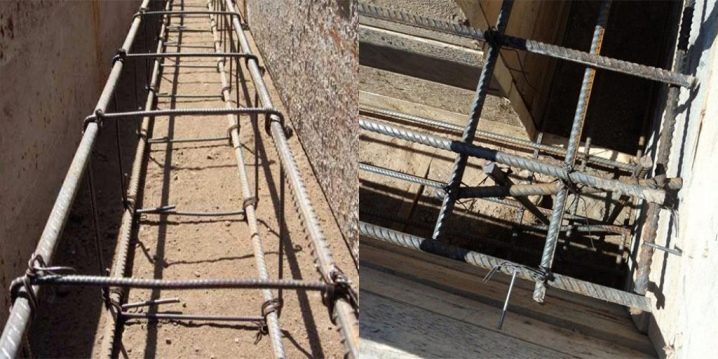

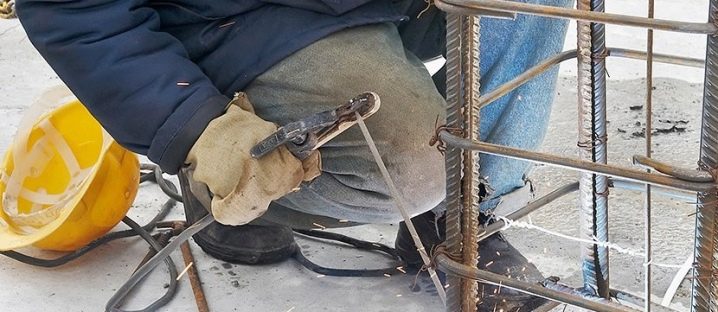

  • специалисты не советуют употреблять в качестве соединения сварку, поскольку она притупляет сечение;
  • на углах арматура в обязательном порядке связывается, но не сваривается;
  • для хомутов не разрешено использовать безрезьбовую арматуру;

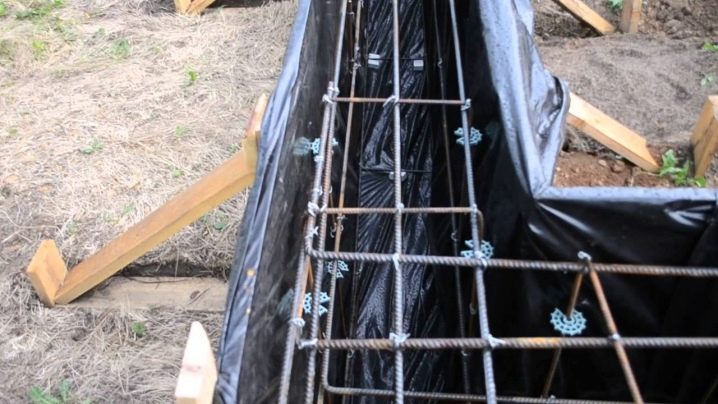

  • необходимо строго выполнять защитный бетонированный слой (4–5 см), ведь он является защитой металлических изделий от коррозии;
  • при выполнении каркасов прутья в осевом направлении соединяются с нахлестом, который должен составлять не меньше 20 диаметров прутьев и не меньше 25 см;
  • при частом размещении металлических изделий необходимо соблюдать крупность заполнителя в бетонном растворе, он не должен застревать промеж прутков.

Подготовительные работы

Прежде чем приступать к работе, необходимо очистить рабочий участок от различного мусора и мешающих предметов. По предварительно подготовленной разметке выкапывается траншея, которую можно сделать вручную либо с помощью специализированной техники. Чтобы стены были в идеально ровном состоянии, рекомендуется монтировать опалубку. В основном каркас помещают в траншею вместе с опалубкой. После чего выполняют заливку бетоном, а также в обязательном порядке проводится гидроизоляция конструкции посредством рубероидных листов.

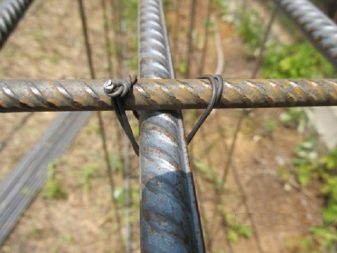

Способы вязки арматуры

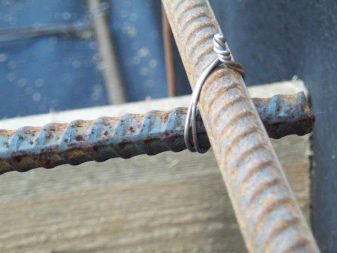

Схема упрочнения ленточного фундамента допускает соединение прутьев методом связки. Связанный металлокаркас обладает повышенной крепостью сравнительно со сварочным вариантом. Это объясняется тем, что увеличивается риск прожига металлических изделий. Но это не относится к заводским изделиям. Допускается для ускорения работ выполнять армирование на прямолинейных участках методом сваривания. Но армировку углов производят только с применением вязальной проволоки.

Перед тем как вязать арматуру нужно приготовить необходимые инструменты и стройматериалы.

Существует такие два способа связывания металлических изделий:

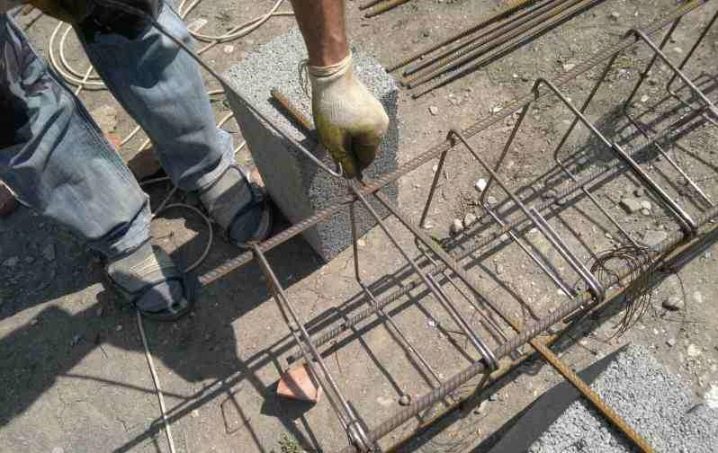

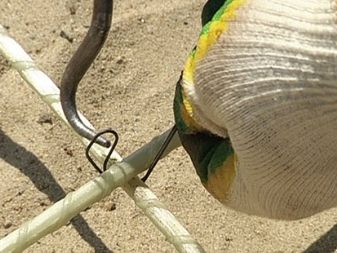

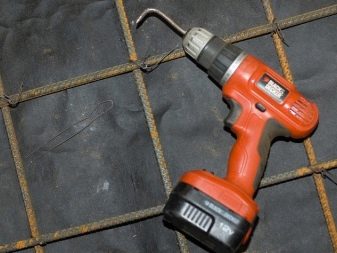

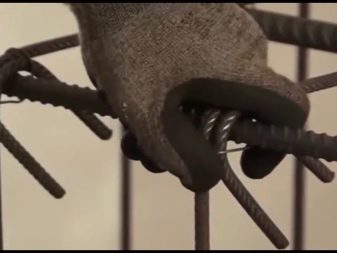

  • специализированный крючок;

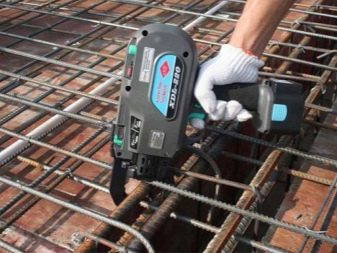

  • вязальная машинка.

Первый способ подходит для небольших объемов. Кладка арматуры в данном случае займет слишком много времени и сил. В качестве соединяющего материала применяют отожженную проволоку, диаметр которой составляет 0,8–1,4 мм. Употребление иных стройматериалов запрещено. Арматуру можно связать отдельно, а после опустить в траншею. Либо выполнять связывание арматуры внутри котлована. Оба способа рациональные, но имеются некоторые различия. Если изготавливать на поверхности земли, то можно справиться самостоятельно, а в траншее понадобится помощник.

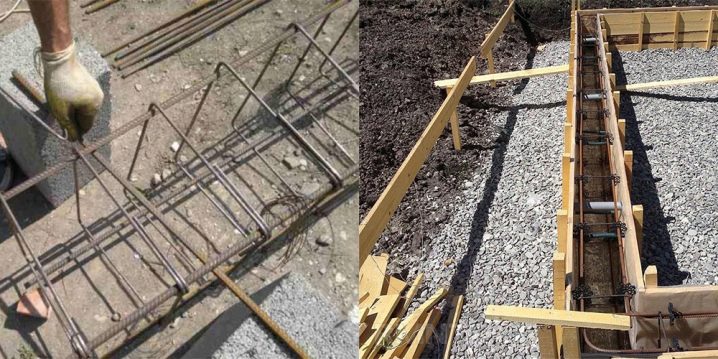

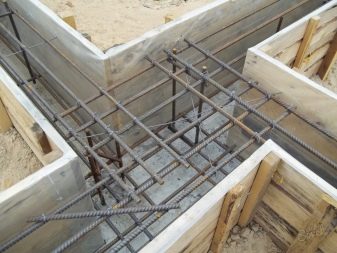

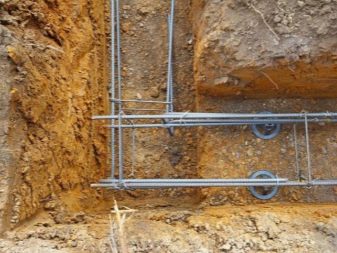

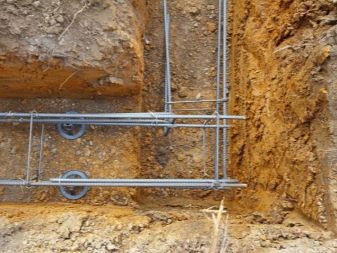

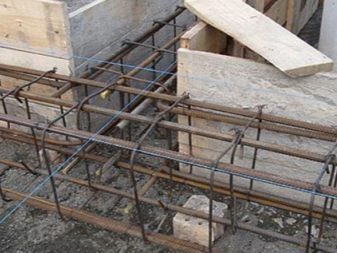

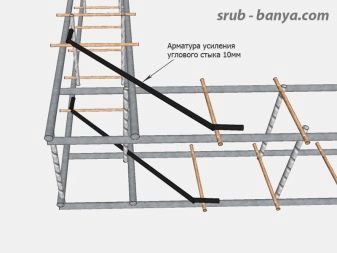

Как правильно вязать арматуру в углах ленточного фундамента?

Для угловых стен используется несколько методов связывания.

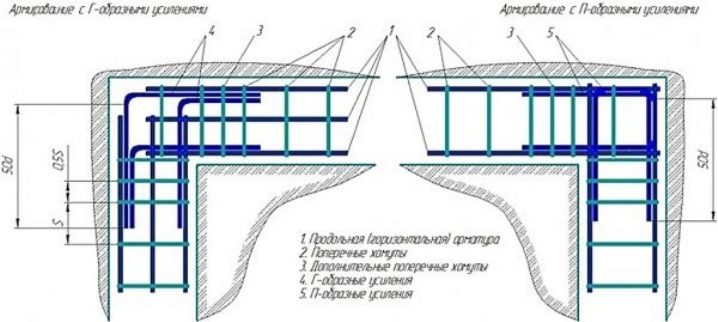

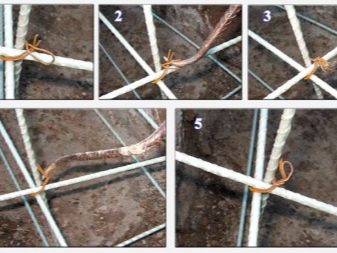

  • Лапкой. Для осуществления работ на конце каждого прута делают лапку под углом 90 градусов. В данном случае стержень напоминает кочергу. Величина лапки должна составлять не меньше 35 диаметров. Загнутый участок стержня подсоединяют к соответствующему вертикальному участку. В результате чего получается, что наружные прутья каркаса одной стены присоединены с наружными другой стены, а внутренние присоединяются к внешним.
  • С использованием Г-образных хомутов. Принцип выполнения схож с предшествующей вариацией. Но здесь не нужно изготавливать лапку, а берут спецэлемент Г-образной формы, величина которого составляет не меньше 50 диаметров. Одну часть привязывают к металлокаркасу одной стеновой поверхности, а вторую – к вертикальному металлокаркасу. При этом внутренние и наружные хомуты соединяются. Шаг хомутов должен формироваться ¾ от высоты стены подвального помещения.

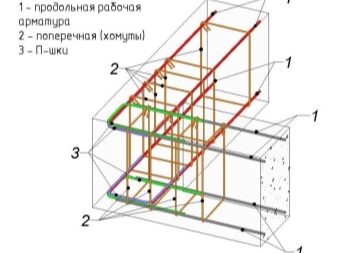

  • С использование П-образных хомутов. На угол понадобится 2 хомута, величина которых составляет 50 диаметров. Каждый из хомутов приваривают к 2 параллельным прутьям и 1 перпендикулярному стержню.

Как правильно нужно армировать углы ленточного фундамента, смотрите в следующем видео.

Как выполнить армировку на тупых углах?

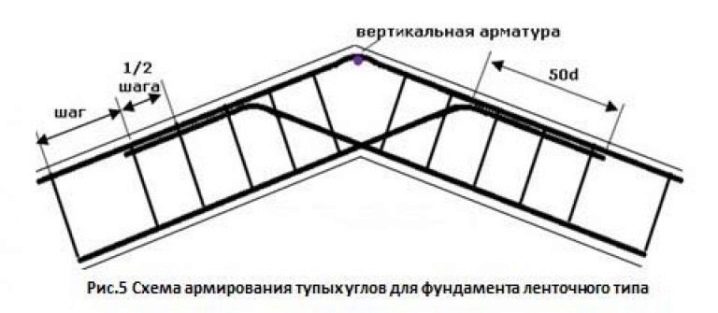

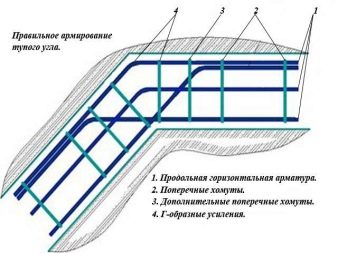

Для этого наружный пруток гнут до определенной градусной величины и крепят к нему дополнительно стержень для качественного усиления прочности. Внутренние спецэлементы соединяются с наружным.

Как вязать упрочнительную конструкцию своими руками?

Стоит рассмотреть подробнее, как выполняется вязание арматуры на поверхности земли. Сначала изготавливаются только прямые участки сетки, после чего конструкция устанавливается в траншею, где выполняется армировка углов. Подготавливаются отрезки арматуры. Стандартизированная величина прутьев составлять 6 метров, по возможности лучше их не трогать. Если нет уверенности в собственных силах, что можно справиться с такими прутьями, их можно разрезать пополам.

Специалисты рекомендуют начинать вязать арматурные прутья для самого короткого участка ленточного фундамента, что дает возможность приобрести определенный опыт и навык, в дальнейшем будет легче справиться с длинными конструкциями. Резать их нежелательно, ведь это приведет к увеличению расхода металла и снижает крепость фундамента. Параметры заготовок следует рассмотреть на примере фундамента, высота которого составляет 120 см, а ширина – 40 см. Арматурные изделия должны быть залиты со всех сторон бетонной смесью (толщина около 5 см), что является первоначальным условием. Учитывая эти данные, чистые параметры упрочнительного металлокаркаса должны составлять по высоте не больше 110 см, по ширине 30 см. Для вязки необходимо добавить по 2 сантиметра с каждой грани, это нужно для нахлеста. Поэтому заготовки для горизонтальных перемычек должны иметь величину 34 сантиметра, заготовки для осевых перемычек – 144 сантиметра.

После расчетов вязание упрочнительной конструкции происходит следующим образом:

  • следует выбрать ровный участок земли, положить два длинных прутьев, концы которых нужно подровнять;
  • на дистанции 20 см от концов привязываются по крайним граням горизонтальные распорки. Для связывания потребуется проволока величиной 20 см. Ее складывают вдвое, протягивают под участком связывания и затягивают посредством вязального крючка. Но затягивать необходимо с осторожностью, чтобы проволока не обломалась;
  • на дистанции около 50 см выполняется поочередное привязывание оставшихся горизонтальных распорок. Когда все будет готово, конструкцию убирают на свободное место и осуществляют связывание еще одного каркаса идентичным способом. В итоге получатся верхняя и нижняя части, которые нужно между собой соединить;
  • следом необходимо установить упоры для двух частей сетки, упереть их можно к различным предметам. Главное – это соблюдать, чтобы связанные конструкции имели надежное профильное расположение, дистанция между ними должна приравниваться к высоте связанной арматуры;
  • по концам привязываются по две осевые распорки, параметры которых уже известны. Когда каркасное изделие будет напоминать готовое приспособление, можно приступать к привязыванию остальных кусков арматуры. Все процедуры выполняются с проверкой размеров конструкции, хоть заготовки и выполнены одинаковых габаритов, лишняя проверка не повредит;
  • по аналогичному методу осуществляется связывание всех остальных прямых участков каркаса;
  • на дно траншеи укладывается прокладка, высота которой составляет не меньше 5 см, на ней будет уложена нижняя часть сетки. Устанавливаются боковые подпорки, монтируется сетка в правильном положении;
  • снимаются параметры непровязанных стыковочных мест и углов, подготавливаются отрезки арматурного изделия для подсоединения металлокаркаса в общую систему. Стоит обратить внимание, что нахлест концов арматуры должен составлять не меньше 50 диаметров прутка;
  • привязывается нижний поворот, после перпендикулярные стойки и к ним выполняется привязывание верхнего поворота. Осуществляется проверка дистанции армировки ко всем граням опалубки. Упрочнение конструкции на этом заканчивается, теперь можно переходить к заливанию фундамента бетонной смесью.

Вязание арматуры посредством специализированного приспособления

Чтобы изготовить такой механизм, потребуется несколько досок толщиной 20 миллиметров.

Сам процесс выглядит следующим образом:

  • отрезаются 4 доски по величине арматурного изделия, их соединяют по 2 штуки на дистанции, равной шагу вертикальных стоек. В итоге должны получиться две доски идентичного шаблона. Необходимо следить за тем, чтобы разметка дистанции между рейками была одинаковой, иначе не получится осевого расположения соединительных спецэлементов;
  • изготавливаются 2 вертикальные подпорки, высота которых должна приравниваться к высоте арматурной сетки. Подборки должны иметь профильные угловые опоры, которые не позволят им перевернуться. Проверяется готовая конструкция на прочность;
  • ножки опоры устанавливаются на 2 сколоченные доски, а две наружные доски укладываются на верхнюю полку опоров. Выполняется фиксирование любым удобным методом.

В итоге должна образоваться модель арматурной сетки, теперь работу можно осуществлять без сторонней помощи. На запланированные участки устанавливаются вертикальные раскосы арматурного изделия, заранее посредством обычных гвоздей на определенное время выполняется фиксирование их положения. На каждую горизонтальную перемычку из металла устанавливается прут арматуры. Данную процедуру выполняют по всем сторонам каркаса. Если все выполнено правильно, можно приступать к вязанию посредством проволоки и крючка. Конструкцию необходимо делать, если в наличие есть одинаковые участки сетки из арматурного изделия.

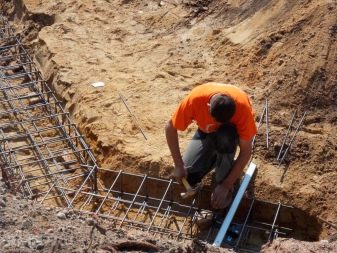

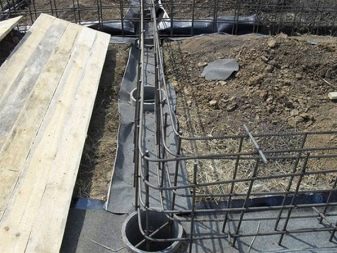

Вязание армированной сетки в траншеи

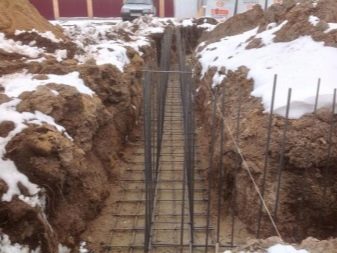

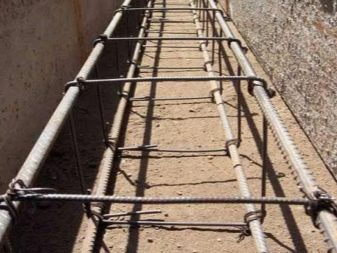

Выполнять работы в траншеи довольно сложно из-за тесноты.

Необходимо хорошенько обдумать схему вязания каждого спецэлемента.

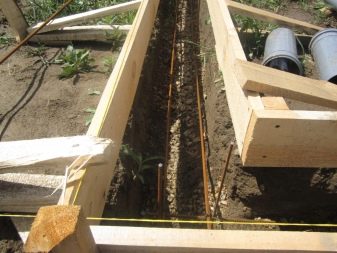

  • На дно траншеи укладываются камни или кирпичи высотой не больше 5 см, они поднимут металлические изделия от поверхности земли и позволят бетону закрыть арматурные изделия со всех граней. Дистанция промеж кирпичей должна быть равной ширине сетки.
  • Поверх камней кладутся продольные прутья. Горизонтальные и вертикальные стержни должны быть порезаны по необходимым параметрам.
  • Приступают к формированию основы каркаса с одной стороны фундамента. Работу выполнить будет легче, если заранее привязать к лежащим стержням горизонтальные распорки. Помощник должен поддерживать торцы прутьев до тех пор, пока они не монтируются в нужном положении.
  • Выполняется поочередное вязание арматуры, дистанция между распорными элементами должна быть не меньше 50 см. Аналогичным образом связывается арматура на всех прямых участках фундаментальной ленты.
  • Проверяются параметры и пространственное местоположение каркаса, при необходимости необходимо исправить положение, а также исключить прикосновение металлических изделий к опалубке.

Советы

Следует ознакомиться с многократными ошибками, которые допускают неопытные мастера при выполнении армирования без соблюдения определенных правил.

  • Первоначально необходимо разработать план, по которому в дальнейшем будут выполняться вычисления по определению нагрузки на фундамент.
  • Во время изготовления опалубки не должно образовываться никаких щелей, в противном случае через эти отверстия будет вытекать бетонная смесь и снизится прочность конструкции.
  • На почву обязательно нужно выполнить гидроизоляцию, при ее отсутствии снизится качество плиты.
  • Запрещается, чтобы арматурные прутья контактировали с почвой, такой контакт приведет к появлению ржавчины.
  • Если решено выполнять армирование каркаса методом сварки, то лучше употребить прутья с индексом С. Это специализированные материалы, которые предназначены для сварки, поэтому под влиянием температурных режимов не теряю свои технические характеристики.
  • Не рекомендуется применять гладкие прутья для армирования. Бетонному раствору не за что будет закрепиться, а сами стержни будут в нем скользить. При движении грунтов такая конструкция растрескается.
  • Устраивать углы посредством прямого пересечения не рекомендуется, арматурные изделия гнутся очень тяжело. Иногда при армировании углов приходят к хитростям: раскаляют металлическое изделие до податливого состояния либо при помощи болгарки подпиливают конструкции. Оба варианта запрещены, ведь при данных процедурах материал теряет свою прочность, что в дальнейшем приведет к негативным последствиям.

Качественно выполненное упрочнение фундамента является залогом длительного эксплуатационного срока здания (20–40 лет), поэтому данной процедуре должно быть уделено особое внимание. Но опытные мастера советуют проводить ремонтно-профилактические работы каждые 10 лет.

Как армировать ленточный фундамент своими руками: инструкция

Как армировать ленточный фундамент своими руками

Армирование ленточного фундамента – процедура обязательная, без выполнения которой невозможно гарантировать качественное возведение будущей постройки. Работа по армированию фундамента очень важна, но в исполнении не очень сложна и если разобраться во всех тонкостях и нюансах, то сделать ее можно без проблем своими руками.

Материалы и инструмент

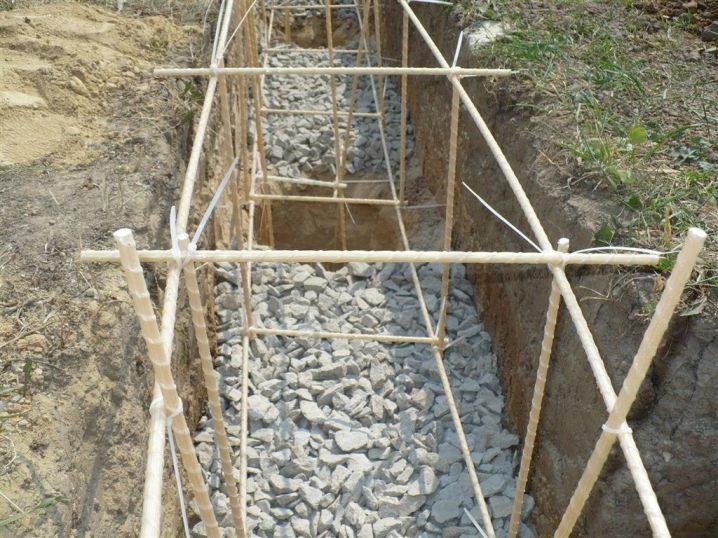

Для армирования ленточного фундамента используют, как стальные пруты, так и стеклопластиковую арматуру, мы остановимся на стальных прутах (как выбрать стальную арматуру читайте тут), потому как стеклопластик во – первых дорогое удовольствие, во – вторых его очень редко применяют для загородного домостроения по ряду причин.

Итак, с этим разобрались идем дальше, для работы нам нужно приобрести:

Материал Параметры
Рабочая арматура Диаметром 12мм.
Конструктивная арматура Диаметром 8мм.
Вязальная проволока Предназначенная для армирования
Цемент Марки М – 250, 300.
Песок Средней фракции



Из инструментов подготовим:

  • Емкость для замешивания бетона или бетономешалку;
  • Строительный миксер;
  • Болгарку;
  • Лопату;
  • Плоскогубцы;
  • Перчатки.

Необходимый инструмент

Подготовительные работы

Первое: Нужно рассчитать и приобрести арматуру и вязальную проволоку. В расчете необходимого количества арматуры нет ничего сложного. Горизонтальные направляющие, для которых используется арматура 12мм, обычно укладывается с шагом 30 - 60 см. Поперечные и вертикальные секций формируются арматурой 8мм, с шагом 40 – 70см. Зная эти данные очень легко прикинуть сколько погонных метров арматуры необходимо купить именно для ваших целей, плюс берите небольшой задел и приобретайте на 10% больше чем вам надо.

Важно: Для ленты высотой меньше 90 см обычно используется двухрядный каркас, при высоте более 90 см вяжется трех и более ярусный каркас.

Насчет вязальной проволоки все еще проще, ее на каждое соединение уходит примерно 25 – 30см.

Арматура подходящая для армирования ленточного фундамента

Второе: После того, как материал доставили на место строительства, его нужно тщательно осмотреть и очистить от грязи и ржавчины. Многие данной операцией пренебрегают, но нужно помнить, что посторонние «включения» могут хоть несущественно, а все же ухудшить рабочие характеристики бетона.

Пошаговая инструкция по армированию ленточного фундамента

Шаг 1: Формируем бетонное основание. Для этого на дно траншеи, толщиной 20 -30 см насыпаем песок, трамбуем его и заливаем бетоном слоем 5 – 10см. Так мы защитим нижнюю арматуру от появления коррозии.

Совет: в целях экономии можно не «заморачиваться» с заливкой «подошвы», а гидроизолировать траншею обыкновенной плотной полиэтиленовой пленкой.

Заливка подошвы

Шаг 2: Устанавливаем опалубку. На этом этапе останавливаться не будем потому, как у нас есть статья на тему «как поставить опалубку для фундамента», где все подробнейше расписано.

Опалубка для ленточного фундамента

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

Шаг 3: Начинаем вязать арматуру. Проделать данную работу можно, как непосредственно в траншее, так и рядом с ней. Удобнее конечно же связать отдельные секции недалеко от места монтажа, а потом установить их в положенное место. Общая схема будет следующей.

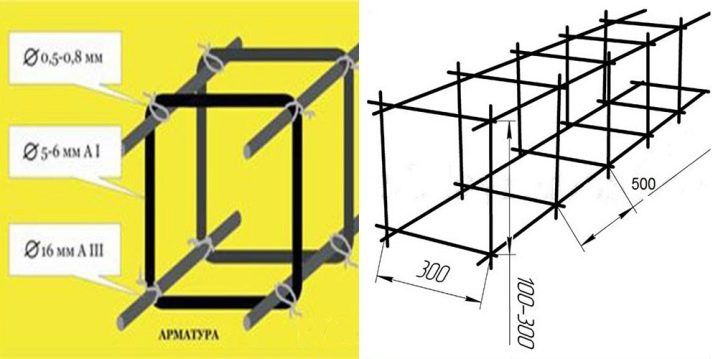

Схема армирования фундамента

Важно: Сварку для соединения арматуры между собой применять крайне не рекомендуется, при таком способе крепления места стыков очень быстро начнут ржаветь.

Сборку конструкции следует начинать с нижних поперечных прутов (8мм), их выкладываем с шагом не более 80см друг от друга. Затем на них продольно укладываем рабочую арматуру (12мм), расстояние между продольными прутами не должно превышать 40 см, если же оно больше 40 см, то добавляем в конструкцию еще один стержень. Места соединений поперечных и продольных прутьев закрепляем вязальной проволокой.

Итак, ранее мы сформировали нижний уровень каркаса, далее следует закрепить вертикальные перемычки (8мм). Делается это так – в местах соприкосновения продольных и поперечных прутьев арматуры устанавливаем вертикально еще один прут и связываем его проволокой с основной конструкцией, таким образом производим монтаж всех необходимых вертикальных элементов.

Важно: Будьте внимательны и при установке следите чтобы вертикальная арматура была закреплена по отношению к продольной четко под 90 градусов.

Следующим этапом сборки каркаса будет установка верхних поперечных и продольных прутьев. Все действия те – же, к вертикально закрепленной арматуре с помощью вязальной проволоки с перехлестом по краям не менее 20см, крепим сначала поперечные, а затем продольные элементы арматуры.

Способом, описанным выше собираем необходимое количество секций, устанавливаем их в траншею если сборка проводилась не в ней и с помощью дистансеров жестко закрепляем каркас по отношению к опалубке, зазор между ними оставляем в 3 -5 см.

Основная часть работ на этом закончена, но остался самый важный этап, армирование ленточного фундамента по углам.

Шаг 4: Крепление арматуры по углам. Здесь нужно быть предельно внимательными и сделать работу максимально качественно, потому как углы фундамента принимают на себя наибольшее концентрированное напряжение. Для армирования фундамента по углам применяют П или Г- образные техники усиления. Как правильно сделать данную работу смотрите ниже.

Для прямых углов:

Армирование углов ленточного фундамента

Для углов больше 160 градусов:

Армирование углов ленточного фундамента

Ну и перекрестия армируются так:

Армирование перекрестий ленточного фундамента

Все на этом работа закончена, удачного вам строительства.

Видео:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

Армирование ленточного фундамента: правила, схемы, инструкции

Дата: 24 апреля 2017

Просмотров: 3573

Коментариев: 0

При выполнении строительных мероприятий по возведению жилых зданий и объектов производственного назначения используются различные типы оснований, обеспечивающих устойчивость возводимого сооружения. Широко применяются основы, выполненные по периметру строения. Для укрепления такой конструкции выполняется армирование ленты.

Необходимость армирования ленточного фундамента обусловлена свойствами бетона, сохраняющего целостность под воздействием сжимающих нагрузок, но одновременно, склонного к появлению трещин под действием изгибающих моментов и растяжения. Компенсировать этот серьезный недостаток бетонного монолита позволяет армирование монолитного ленточного фундамента, повышающее устойчивость и период эксплуатации возводимых строений.

Основание здания воспринимает значительные нагрузки, связанные с реакцией почвы, массой строения и другими факторами. Арматурный каркас подвергается повышенным концентрациям напряжений, обеспечивая целостность бетонного массива. Ошибки армирования фундамента, связанные с разрушением нулевого уровня, могут вызывать фатальные последствия.

Существуют определенные разновидности фундаментов, их необходимо армировать по-своему

Фундамент – это основа постройки любого назначения, он представляет собой самую важную частью какого бы то ни было здания

Именно поэтому рассмотрим детально, как правильно армировать ленточный фундамент, остановимся на критериях выбора арматур, технологии армирования ленточного фундамента.

Расчетный этап

На проектной стадии важно квалифицированно рассчитать, какая нужна арматура для ленточного фундамента. Это позволит сформировать надежную основу, обеспечивающую прочностные характеристики возводимого здания при длительном ресурсе эксплуатации. Выполняя расчет на подготовительном этапе работ, следует проанализировать множество факторов:

  • особенности почвы в условиях конкретной строительной площадки;
  • действующие нагрузки, который воспринимает арматурный каркас;
  • масса здания, обусловленная особенностями конструкции и используемыми материалами;
  • климатические условия в районе строительства;
  • реакцию почвы, связанную с близким расположением грунтовых вод и промерзанием грунта при отрицательной температуре.
Важно обратить внимание на обозначение

Правила армирования ленточного фундамента предусматривают особый подход к выбору материала в основе

По результатам проектных работ определяется диаметр арматуры для ленточного фундамента и принимается решение о степени заглубления основания в грунт:

  1. На ограниченную до 0,5 м глубину для твердых почв, не склонных к пучению.
  2. На увеличенную ниже уровня промерзания грунта глубину погружения для проблемных почв.

На этом варианты не исчерпываются. Ведь строительная наука не стоит на месте, разрабатываются новые опорные конструкции, обладающие повышенной прочностью. Внедрен и проверен в эксплуатации новый вариант основания, когда монолитная усиленная плита заливается на предварительно выполненный ленточный армированный каркас. Какая лучше конструкция основы, определяют на проектной стадии с учетом конкретных условий реальной местности. В зависимости от особенностей выбранной согласно проекту основы, проектировщиками принимается решение, выполнять ли армирование ленты или производить армирование фундаментной плиты, а также какую арматуру лучше использовать для фундамента.

Критерии выбора арматуры

Правильное армирование ленточного фундамента определяет прочностные характеристики опорной конструкции. Принимая решение, выполнить армирование плиты, расположенной на ленточной базе, или произвести усиление стандартного основания, ориентируйтесь на особенности маркировки арматурных прутьев.

Установить арматурные элементы необходимо в тех местах, где могут наблюдаться растяжения

Армирование монолитного ленточного фундамента предусматривает необходимость соблюдения определенных правил

Выполняйте армирование основания стальными прутками, имеющими следующие характерные особенности:

  • наличие индекса «С» в обозначении стальных стержней свидетельствует о возможности использования электросварочного оборудования для объединения элементов с общим каркасом;
  • присутствие заглавной буквы «К» в аббревиатуре подтверждает стойкость прутков к коррозии, возникающей при насыщении бетона влагой;
  • обозначение класса изделия А2 и А3, что позволяет применять стальные прутки, зафиксированные в общем каркасе проволокой, с сохранением прочности каждого из соединяемых элементов. Использование электрической сварки для фиксации таких прутков не допускается.

Необходимой эксплуатационной прочностью обладает арматура для фундамента, изготовленная из стальных стержней сечением 10–12 мм. Оптимальный диаметр арматуры для ленточного фундамента определяется согласно расчётам, учитывающим конкретные условия эксплуатации, особенности грунта и значения действующих нагрузок.

О необходимости усиления

Насколько необходимо укреплять бетонный массив стальной проволокой? Ведь бетон обладает достаточно высокими прочностными характеристиками. Действительно, бетон имеет повышенную устойчивость к сжимающим нагрузкам, но требует усиления от губительного воздействия разрывных усилий.

Схема армирования фундамента ленточного предусматривает расположение прутьев в 5 см от поверхности

Наибольшая вероятность растяжения – на поверхности основания, именно там следует расположить арматуру

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 829 ( 7.62 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 4957 ( 45.57 % )

Зачем выбирать что-то одно? В городе квартира, а за городом - частный дом. 4611 ( 42.39 % )

Я - свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 481 ( 4.42 % )

Назад

Компенсировать эту особенность бетона позволяет укладка стальных стержней на двух уровнях основы. Такое решение повышает прочностные характеристики массива, позволяя сохранять целостность под воздействием изгибающих нагрузок, крутящих моментов и разрывных усилий.

Бетонная основа дополнительно укреплена вспомогательными прутками, расположенными в вертикальной плоскости. Вертикальные элементы обеспечивают фиксацию прутков верхнего и нижнего уровня силового каркаса.

Процесс усиления основания

В процессе усиления основания ленточного типа укладывайте все стержни арматуры в опалубку, которую следует предварительно смонтировать. Укладка арматуры в ленточный фундамент осуществляется по довольно простому алгоритму:

  1. Установите вертикальные стальные прутья диаметром 1–2 см по контуру размеченного основания.
  2. Обеспечьте интервал между стержнями, который должен составлять 50–80 см.
  3. Привяжите к вертикально расположенным пруткам, используя проволоку, горизонтально расположенные прутья нижнего и верхнего уровня.
  4. Применяйте подкладки, обеспечивающие гарантированный зазор от нижнего пояса усиления до основания.
  5. Укрепите дополнительными стальными прутьями участки, находящиеся посередине основания.

Таким способом производится армирование фундаментной плиты ленточного типа, обеспечивающее целостность бетонного массива, воспринимающего значительные нагрузки.

Прутья должны иметь ребристую поверхность, это позволит достигнуть контакта с бетоном

при составлении схемы армирования следует учитывать необходимость расположения прутьев сверху и снизу, диаметр элементов при этом должен составить предел от 10 до 12 мм

Застройщики интересуются, сколько использовать горизонтально расположенных стержней для каждого пояса, как лучше для обеспечения эксплуатационной прочности? Количество уровней усиления остается неизменным. Горизонтально расположенная арматура укладывается всегда на верхнем и нижнем ярусах каркаса, образуя надежную пространственную конструкцию. Выполняя армирование плиты ленточного типа, обращайте внимание на ширину будущей бетонной основы. От этого зависит, в каком количестве уложить арматуру в каркас усиления:

  • при ширине основы 40 см и меньше используют два арматурных стержня для каждого из поясов пространственного каркаса;
  • делать армирование основы увеличенной ширины следует, применяя по три стержня на каждом ярусе арматурного усиления;
  • в нагруженных конструкциях увеличенной ширины используется для укрепления по 4 горизонтальных стержня арматуры для каждого пояса.

Размеры стержней, вбитых по контуру, должны равняться толщине основы. При соединении с помощью вязальной проволоки перпендикулярно расположенных стержней, проверьте длину выступающей части вертикального прутка, которая должна составлять до 10 см.

Специфика укрепления углов

Угловые элементы арматурного каркаса воспринимают значительные усилия, связанные с воздействием сжимающих и растягивающих нагрузок. Важно правильно делать армирование угловых участков, чтобы не допустить образования нежелательных трещин и разрушения целостности бетонного монолита в угловых зонах.

При работе над созданием арматурного каркаса, который будет устанавливаться в углу, необходимо согнуть один конец элемента и увести его в одну стену, а вот второй конец должен уходить в другую стену

Довольно часты такие случаи, когда деформация приходится именно на угловые части и обходит середину

Как уложить прутья в угловых зонах, чтобы не допустить ошибки? Помните, запрещается устанавливать угловые стержни перпендикулярно друг к другу. Их следует на специальном приспособлении выгнуть. Важно обеспечить нахлест арматуры, соединить радиусными элементами прутки каждого пояса. Величина перекрытия прутьев, расположенных в угловой зоне, должна быть более 25 см. В этом случае, когда опалубка будет заполняться бетонным раствором, не произойдет разрушения усиливающего контура в угловых участках.

Какую арматуру лучше использовать для фундамента с целью надежного крепления угловых участков? Применяйте стержни начиная с класса A2, имеющего маркировку A300, и заканчивая классом A6 с маркировкой А1000. Прутки имеют рифленую поверхность, производятся методом горячего проката, обеспечивают повышенную адгезию с бетонным массивом. Какая арматура лучше? Всё зависит от величины действующих нагрузок. Чем выше класс стержней, тем больше запас прочности. Укрепление угловых зон также можно осуществить, используя арматурную сетку с ячейками квадратного сечения (2х2 см).

Методы крепления прутков

Правильно выполненная армировка определяет прочность фиксации элементов каркаса. Помните об этом, производя армирование плиты ленточной основы. Застройщики интересуются: как армировать ленточный фундамент своими руками, обеспечив надежное крепление стержней? Существуют следующие виды фиксации:

  1. Применение проволоки для вязания, позволяющей с помощью специального приспособления соединять стержни. Это обеспечивает жесткое расположение арматуры в каркасе.
  2. Использование сварочного оборудования, применение которого позволяет соединить стальные прутья. Но такая армированная конструкция не будет иметь необходимой жесткости. Это связано с нарушением структуры металла, возникающей при сварке в точках соединения.

Как правильно сделать фиксацию стальных прутков? Ведь существуют несколько способов крепления элементов. Не сомневайтесь, применяйте вязальную проволоку – эффективное средство, в надежности которого убедились профессиональные строители. Использование сварки нежелательно, так как при нагрузках происходит повреждение целостности каркаса с последующим появлением трещин на поверхности бетонного массива.

Подводим итоги

Материал статьи призван помочь качественно выполнить армирование фундамента своими руками. Ознакомившись с технологией работ, самостоятельно можно армировать фундамент, не прибегая к услугам наемных рабочих. Это ответственная операция, результат которой зависит от того, какая арматура используется, и как соблюдается технологическая последовательность выполнения операций.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Армирование ленточного фундамента: схемы армирования, ошибки



Ленточный фундамент можно назвать одним из самых распространенных типов оснований под возведение малоэтажных зданий и сооружений: частных и дачных домов, бань, беседок, заборов, складских помещений, гаражей, сараев, мастерских и времянок.

СодержаниеСвернуть

схема армирования фундамента

Учитывая высокие механические нагрузки на бетонную конструкцию фундамента зданий и сооружений, зачастую очень важно выполнять правильное армирование ленточного фундамента, которое эффективно защищает основание сооружения от воздействия разрушающих продольных и изгибающих механических напряжений.

Армирование под ленточный фундамент

Ленточный фундамент представляет собой замкнутую бетонную конструкцию, заливаемую в предварительно подготовленную траншею. В общем случае, на строительном участке, при помощи колышков и бечевки, в соответствии с имеющимся проектом, размечаются наружные и внутренние «обводы» будущего сооружения.

При этом имеющийся рабочий проект здания регламентирует ширину, глубину заделки и схему армирования ленточного фундамента конкретного здания или сооружения. Если здание возводится без проекта, правильное армирование ленточного фундамента будет рассмотрено дальше по тексту публикации.

Итак, габариты будущего фундамента и глубина его заделки известны по проекту либо по сведениям, полученным от заказчика. Далее следует операция рытья траншеи под конструкцию фундамента, и если по условиям строительства, фундамент возвышается над «нулевым уровнем» необходима установка опалубки. В том случае, если планируемая высота фундамента не выходит за габариты «нулевой» точки (уровня почвы), функцию опалубки выполняют стенки траншеи.

Стоит отметить, что практика возведения одноэтажных жилых домов позволяет использовать прямую заливку ленточного фундамента тяжелым бетоном марки М200-М250, без дополнительных затрат на армирование. В этом варианте дополнительное армирование ленточного фундамента арматурой можно назвать полезной, но не жизненно необходимой и более того – весьма затратной операцией.

Армирование ленточного фундамента - как избежать ошибоксхема армирования ленточного фундамента

Несмотря на многочисленные публикации в интернете рекомендующие производить арматурное усиление основание основы здания, одноэтажные частные дома, возведенные из кирпича, самана, пеноблока, массива древесины, тяжелого бетона и СИП панелей строятся на ленточных фундаментах без необходимости обустройства арматурного пояса в толще фундамента.

Правильное армирование углов ленточного фундамента

Частные здания выше одного этажа характеризуются значительной массой, давящей на основание сооружения. Многоэтажные частные дома и сооружения нуждаются в усиленном фундаменте. Под понятием «усиленный фундамент» имеется ввиду фундамент усиленный поясом стального армирования.

Пояс армирования фундамента частного дома проектируется и монтируется в соответствии с конкретными условиями эксплуатации и этажностью конструкции. При этом существуют эмпирические зависимости проверенные годами эксплуатации частных зданий.

В общем случае, в углах строящегося фундамента двух-трех этажного здания, количество вертикальных армирующих стержней увеличивается в два или три раза. К примеру, если «трассовое» армирование ленточного фундамента шириной 500 миллиметров предусматривает количество вертикальных стержней 2 единицы на 70-80 см протяженности фундамента в продольном направлении, то в углах конструкции должно быть не менее 6-ти равномерно расположенных вертикальных стержней, к которым привязываются четыре продольных стержня.

Армирование ленточного фундамента - как избежать ошибок

Дело в том, что углы здания воспринимают значительные разнонаправленные механические нагрузки. Поэтому их усиливают не только армированием фундамента, но и в том числе специальной усиленной кладкой основных строительных материалов.

Если не сделать усиленное армирование углов ленточного фундамента, можно получить просадку углов дома, которую невозможно исправить. Указанная выше схема армирования углов ленточного фундамента перекрывает 90% конструкций возводимых малоэтажных зданий высотой два-три этажа.

Армирование ленточного фундамента своими руками

Вне всякого сомнения, частные застройщики, привыкшие все, что только возможно делать своими руками, задают вопрос: «Как сделать армирование ленточного фундамента без привлечения наемных работников?».

Чтобы не ошибиться, в расчете, необходимо взять листок бумаги и сделать нехитрый чертеж схемы армирования ленточного фундамента используя конкретные габариты конструкции.

На листке бумаги следует обозначить наружные и внутренние обводы будущего сооружения.

Далее, реперными точками обозначают вертикальные стержни армирования в углах и «трассе» стен в соответствии со стандартными расстояниями: два перпендикулярно расположенных стержня на трассе 80 см между стержнями, и не менее 6-ти равномерно расположенных арматуры в каждом углу возводимого здания.

Как показывает практика возведения малоэтажных зданий, оптимальный вариант арматуры, для усиления фундамента, являются стальные горячекатаные стержни диаметром 8 мм по ГОСТ 5781-82.

При наличии у застройщика стальных стержней общепромышленного направления указанного диаметра, допускается использование любого металла способного придать бетонному фундаменту прочность соответствующую нагрузке о т стен, кровли и других конструкций.

Армирование ленточного фундамента - как избежать ошибок

В общем, случае традиционная схема армирования заглубленного ленточного фундамента выполненная собственными силами, предусматривает забивку вертикальных стрежней в грунт. Отступив от наружной стенки траншеи фундамента на расстояние 70-80 мм, с помощью кувалды забивается первый вертикальный стержень армпояса.

Второй стержень забивается напротив первого стержня, отступив 70-80 мм от внутренней стенки траншеи фундамента. Забивка стержней ведется на глубину до 400 мм.

Последующие вертикальные стержни забиваются с шагом 80-100 мм периметру будущего фундамента. Как уже было сказано, в углах будущей конструкции количество вертикально-забитых стержней увеличивают до 6 на каждый угол. Только так можно гарантировать прочный поперечный и продольный результат.

Итак, вертикальные армирующие стержни забиты в грунт на определенную надежную глубину. Следующая операция, это перевязка вертикальных стержней продольной арматурой диаметром 6-8 мм. Суть технологии заключается в следующем.

Отступив от дна траншеи фундамента на 150-200 вверх, к стержням забитым в землю, по всему периметру траншеи фундамента, с помощью отожженной проволоки привязываются продольные арматурные стержни диметром 8-12 мм.

Второй пояс продольной арматуры привязывается, отступив от нулевой точки фундамента на расстояние 400-450 мм. Монтаж продольной арматуры второго пояса также ведется с помощью отожженной стальной вязальной проволоки.

Заключение

Армирование фундамента малоэтажного здания можно назвать «желательной» но не жизненно необходимой операцией. Тяжелый бетон, используемый в качестве основного строительного материала для возведения фундаментов способен выдерживать значительные статические и динамические нагрузки без дополнительного армирования.

Поэтому в каждом конкретном случае возведения здания и сооружения следует руководствоваться инженерными расчетами армирования и других фактор возведения сооружения.



Технология армирования фундамента | ИнноваСтрой

Это, прежде всего, касается ленточных фундаментов, в которых большая масса бетона давит на почву. Конструкция фундамента с армированием – классический пример того, насколько просто и эффективно можно улучшить свойства строительной конструкции, если использовать теоретические знания и практический опыт.

Технология армирования фундамента

Зачем армируют бетон?

Армирование начали применять довольно давно - еще с 18 века. Сначала армировали бетонные сооружения расположением металла поверх бетона, а потом был изобретен метод упрочнения армирования внутренним заложением.Зачем армируют бетон? Бетон – это очень прочный на сжатие материал, но очень хрупкий, если его растягивать. Показатель прочности при растяжении в 10-30 меньше, чем при сжатии. Армирующие стальные, а теперь уже и различные композитные армирующие материалы, позволяют строить конструкции фундаментов и стен, компенсирующих недостатки того или другого материла.

Технология армирования фундамента

Таким образом, армированный ленточный фундамент может противостоять:

  • снизу – давлению на растяжение;
  • верхняя часть фундамента сопротивляется большому давлению стен и крыши сверху;
  • с боков и снизу на фундамент действует сила морозного пучения почвы, сила выталкивания которой, может превысить вес дома.

Как укладывается арматура?

Арматурную сетку в бетонную опалубку укладывают продольно и поперечно. Продольная арматура принимает на себя самые большие нагрузки, и потому укладывают ее снизу и сверху заливаемой основы. Если фундамент по высоте не ниже 15 сантиметров, тогда устраивают еще и перекладины поперечной арматуры. Обычно. в случае выбора металлического армирующего изделия, используют стальные прутки с диаметром от 5 до 8 мм.

Технология армирования фундамента

Во время строительства армирующей сетки, ее скрепляют, создавая единую армирующую конструкцию-каркас. Обвязка арматуры в один каркас устраняет возможность неправильного перераспределения нагрузок. Таким образом, армирующий каркас создает мощное сопротивления весу дома, а также силам, поднимающим фундамент или пытающимся испытать его на растяжение.Расстояние между продольными стержнями арматуры фиксируется на уровне 400-500 мм. Шаг арматуры, которая устанавливается поперечно, не должен превышать 300 мм.

Технология армирования фундамента

Ширину шага и плотность армирования необходимо рассчитывать с учетом:

  • используемого элемента железобетонной конструкции;
  • размеров элемента в ширину и высоту;
  • расчетной величины, которая обеспечивает эффективное вовлечение бетона и арматуры в соблюдение жесткости конструкции;
  • в продольной арматуре расстояние между стержнями не должно превышать двукратной высоты сечения бетонного элемента.



Проектирование домов и в частности, армированных ленточных фундаментов – кропотливая и точная работа, которая может быть сделана благодаря четким инженерным расчетам специалистов. Компания «ИнноваСтрой» предлагает изготовление фундаментов домов под ключ, в том числе ленточных или плитных. Также специалисты компании могут выполнить любой вид строительных услуг, начиная от проектирования дома и проведения геологических работ, до монтажа инженерных систем и ввода дома в эксплуатацию.

Ленточный фундамент: тонкости армирования

Монолитный ленточный фундамент армируют не только по стенам конструкции. В основание фундамента на песчаную подушку укладывают армирующую сетку, а затем – опалубку, камни, гравий, битый кирпич, а затем заливают все эту смесь бетоном.

Технология армирования фундамента

Армированный монолитный фундамент очень сильно противостоит пучению почвы. Если такой армированный фундамент заложить ниже точки замерзания, то можно ожидать постройки прочного и долговечного фундамента.Если стенки фундамента выше 50 сантиметров, тогда они будут испытывать мощную одностороннюю боковую нагрузку грунта и потому такие фундаменты обязательно устраиваются с армированием.



Когда ленточный фундамент содержит полный каркас армирования, то арматуру нельзя прямо присоединять к открытому грунту и элементами опалубки. Это может спровоцировать появление ржавчины, что небезопасно для стальных конструкций арматуры, которая может вследствие этого прогнить и рассыпаться. Безопасный слой для защиты каркаса должен составлять не менее 45-75 сантиметров.

Технология армирования фундамента

Углы армирования фундамента – это особое внимание строителей. Именно угловые конструкции испытывают усиленное напряжение. Для создания угловых изгибов необходимо на месте создания каркаса гнуть проволочные углы.Если армирование будет проводиться простым схватыванием проволокой прямых арматурных стальных прутков, тогда прочность конструкции будет на порядки ниже, и она не сможет стать монолитным каркасом. Фактически в таком случае можно получить, рассматривая ситуацию с инженерной точки зрения, несколько отдельных балок, а не общую монолитную армированную массу. Это резко снижает возможность сопротивления конструкции фундамента не только сжатию, но и самому опасному напряжению для бетонных сооружений - растяжению, боковым усилиям.



Если армирование проводится для тупого угла фундамента, тогда конструкция каркаса арматуры усиливается дополнительным сцеплением с внешней армирующей конструкцией, а также установкой хомутов в поперечном изготовлении.

Расчет армирования

Технология армирования фундамента

Перед тем как начать армирование, важно рассчитать количество необходимых для его проведения, материалов. Для этого нужно определить необходимое сечение прутьев, используемых для армирования.



Если вы будет строить хозпостройку для хранения инвентаря или размещения небольшой мастерской, то вполне подойдет арматура сечением до 10-12 миллиметров. Если будет армироваться ленточный бетонный фундамент, тогда требуется большее сечение арматуры – от 15-20 миллиметров. Кроме того, арматура желательно должна иметь периодическое профилирование поверхности. Это создает дополнительную прочность армирующего каркаса. Прутья для дополнительного армирования, в том числе для вертикальной установки, могут быть тоньше – от 10 миллиметров в сечении.Если положен нижний продольный ряд, то расстояние до верхнего ряда, обычно составляет не меньше 30 сантиметров.



Для простоты расчетов предлагают отталкиваться от такого показателя: если длина одной части железобетонного элемента составляет 3 метра или немного больше, тогда самый меньший диаметр арматурного прутка должен быть 12 мм. Если учесть все нагрузки и равномерно распределить их по элементу, тогда требуется сделать два пояса армирования с прутком сечением от 12 мм.Какими будут диаметры поперечной арматуры? Если каркас армирования не более 80 сантиметров, тогда минимальное сечение арматуры составляет 8 мм.

Технология армирования фундамента

Все эти расчетные данные являются ориентировочными. Как мы уже говорили, их можно использоваться для оценки требуемых работ, а не для конкретного дома, поскольку необходимо учитывать массу особенностей проекта дома. Прежде всего, особенности стен, веса кровли, внутренних секций, типа перекрытий.

Технология армирования

При армировании важно помнить одно важное строительное правило – бетон, раствор для заливки тела монолитного ленточного фундамента, прикрывает арматурный каркас по всем сторонам не менее чем на 50 миллиметров. То есть, если сечение фундамента составляет 400 на 400 миллиметров, то сечение каркаса будет 300 на 300 миллиметров.

Технология армирования фундамента

Сборка каркаса проводится после заготовки необходимого прута с нужным сечением и поверхностью:

  • шаг в ленточном фундаменте армирования обычно не превышает 30-50 сантиметров;
  • стальные ребра жесткости надевают на арматурные прутки;
  • арматуру закрепляют по углам каждого из ребер;
  • закрепление проводят скрутками или специальными фиксирующими неразъемными элементами, в том числе применяют монтаж каркаса сваркой;
  • сечение каркаса должно быть четырехугольным;

Технология армирования фундамента

  • после монтажа каркаса, его размещают в место, для укладки фундамента;
  • при закладке выдерживается отступ в 50 мм от дна и стенок траншеи;
  • под каждое четвертое ребро засыпают битый кирпич, камень или бетонные обломки для предотвращения изгиба.

Укрепление соединений каркаса

Для того чтобы соединить элементы каркаса используют несколько способов.

  • соединение внахлест предусматривает соединение арматуры по выпускам, длиной не меньше 50 сантиметров;

Технология армирования фундамента

  • способом накладки арматуру соединяют при помощи обрезков арматуры, гнутых и П-образных хомутов с длиной примыкания к арматурным прутам по 50 см на каждую сторону.

Технология армирования фундамента

Арматурный пояс может скрепляться

  • прямо;
  • угловым способом;
  • Т-образно.



Для того чтобы соединить арматуру, используют прочную вязальную проволоку, которая имеет диаметр сечения не меньше одного миллиметраМеталлические ребра арматурного каркаса закрепляют сверху проволочных скруток, одев на каркас перед соединением арматуры. Если идет соединение арматуры внахлест, размеры ребер немного увеличивают.

Технология армирования фундамента

Если при соединении используется сварка, то места соединения могут испытывать проблемы с прочностью из-за сильного нагрева и придания им свойств хрупкой закаленной поверхности железа. Это в свою очередь может приводить к разрушению арматуры. Таким образом, сварочное крепление не рекомендуется при значительных нагрузках на конструкцию фундамента.

Металл и бетон в одной упряжке

Армирование фундамента, создание каркаса из металла или композитного прута, позволяет создать прочное и долговечное соединение бетона и металла или композита. Такие соединения выдерживают огромные нагрузки, служат более 100 лет и могут создавать прочный фундамент для любого типа дома.

Технология армирования фундамента

В строительстве армированного фундамента важно знать свойства материалов и провести правильный расчет, применить последовательную технологию укладки каркаса. Без использования всех этих профессиональных знаний, армирование фундамента окажется малоэффективным и не сможет обеспечить прочность всей конструкции здания. Армирование фундамента позволяет уже несколько столетий при строительстве использовать все лучшие свойства двух наиболее распространенных строительных материалов – бетона и метала.

Пошаговая инструкция +Фото и Видео

Пример ленточного фундаментаФундамент любого строения в процессе эксплуатации подвергается значительным нагрузкам. Поэтому его прочность и устойчивость являются чрезвычайно важными.

С помощью армирования показатели этих характеристик значительно улучшаются, при меньшем весе конструкция приобретает большую устойчивость. Фундамент любого типа должен быть устроен таким образом, чтобы он отвечал всем необходимым требованиям. Это относится к его надежности и долговечности, устойчивости к механическим нагрузкам и климатическим воздействиям.

Технология и необходимость армирования фундамента

Основными несущими строительными материалами при возведении строения являются бетон и сталь.

Свойства материалов принципиально различны: сталь значительнее тверже и прочнее бетона, зато последний дешевле чуть не в сто раз.

Армирование ленточного фундаментаИх сочетание позволяет получать облегченный строительный материал повышенной прочности. Таким композитным материалом является железобетон.

Характеристики бетона определяют расположение в нем стальных составляющих. Обычно это те места, которые наиболее подвержены изгибу и растяжению.

Некоторые полагают, что основание здания работает исключительно на сжатие, и армирование фундамента ленточного типа не так уж нужно. Согласиться с этим можно в том случае, если основанием фундамента служат скальные грунты.

Однако гораздо чаще грунт не является сплошным монолитом, и имеется множество факторов, вынуждающих его работать на изгиб.

К ним относятся:

  • Бетонирование армированного фундаментаНестабильность (подвижность) верхних слоев почвы;
  • Неоднородность грунта. Различная плотность его поверхностных слоев может стать причиной усадки;
  • Размыв грунта подземными водами или осадками;
  • Морозное пучение. Низкие зимние температуры и соседство грунтовых вод увеличивает (или вспучивает) глинистые почвы на 15 процентов от первоначального объема. Когда такое происходит, фундамент начинает выдавливаться основанием вверх.

Конструкции из бетона под действием возникающего напряжения начинают разрушаться – образуются трещины, происходит усадка фундамента. Эти процессы не только ухудшают внешний вид строения, но способны стать причиной его разрушения.

Другими словами, на армировании фундамента лучше не экономить, так как последующий ремонт жилища и его восстановление обойдутся в разы дороже.

В чем состоит суть процесса армирования? Это создание надежного пространственного каркаса, состоящего из поперечной и продольной арматуры, специальной вязальной проволоки и усиливающих хомутов.

Продольное армирование фундамента

Вдоль всей длины фундамента укладываются металлические пруты длиной от 6-ти до 12-ти метров. Растяжению сопротивляется именно такая продольная арматура.

Продольное армирование ленточного фундаментаТакое армирование обычно осуществляют по нижнему и верхнему краю конструкции из бетона. Схема укладки осуществляется согласно произведенному заранее расчету. Он производится с обязательным учетом всех потенциальных нагрузок, в том числе собственного веса, воздействия климатических факторов – ветра и снега.

Показатели несущей способности грунта берутся из геологических изысканий, по геологическому разрезу. Занимаясь армированием, важно помнить о необходимости бетонного защитного слоя. Это расстояние между стержнем непосредственно арматуры и боковой поверхности самого фундамента.

Данный слой имеет большое значение. Он оберегает металл от агрессивного действия грунтовых вод и воздуха. Чтобы железобетон хорошо справлялся с возложенной на него задачей, металлическая арматура должна располагаться внутри цементной массы.

Армирование фундамента поперечное

Поперечное армирование ленточного фундамента Применение поперечного конструктивного армирования предполагает использование вертикальных и горизонтальных металлических прутов.

Их функция заключается в следующем:

  • Предотвращение образования и развития трещин;
  • Фиксирование в рабочем положении продольной арматуры;
  • Сдерживает неучтенную нагрузку, такую, как, например, выпучивание фундамента сбоку.

Для этого используется железная арматура сечением не менее 6-ти миллиметров.

Армирование углов

Армирование углов фундамента Нередко армирование углов производится из обрезков и остатков арматуры, из-за чего приходится состыковывать стержни внахлест. Соединяются они посредством сварки ли особых стыковых сочленений.

При этом концы гладкопрофильной арматуры загибают в форме петель, лапок и крюков. Концы же прутов с периодическим профилем в этом не нуждаются.

В сварных соединениях стыков используют специальные накладки-скобы, в механических соединениях применяют обжимные и резьбовые муфты.

Важно обратить внимание на тот факт, что строго запрещается простым нахлестом армировать углы.

В противном случае не гарантируется неподвижность и целостность получившегося угла. Т-образные и угловые примыкания каркасов осуществляются тремя различными методами: изогнутыми хомутами формы П и Г или специальными лапками.

Армирование ленточного фундамента: основная технология

Опалубка ленточного фундаментаСуществует подробная инструкция, которой можно придерживаться при укреплении фундамента. Порядок действий следующий.

Устанавливается опалубка, затем с внутренней стороны она застилается пергаментом. Перед укладкой каркаса необходимо сделать специальную песчано-гравийную подушку, или подбетонку.

Можно обойтись без нее, но тогда придется использовать специальные подставки, которые должны быть помещены под нижний ряд прутов.Расстояние от песчаной подушки до железных прутьев должно составлять не менее семи сантиметров.С функциями таких подставок отлично справляются поставленные на ребро строительные кирпичи.

Армирование нижнего слоя ленточного фундаментаАрматурные стержни забиваются в траншею: длина их должна быть равно высоте предполагаемого основания, и не менее пяти миллиметров отделяют их от самой опалубки.

Кладется начальный, нижний ряд арматуры, состоящий примерно из 2-4 металлических стержней. Их располагают внахлест, расстояние между ними должно составлять около 30 см. Размер самого нахлеста – не менее 50 сечений арматурных прутов.

При монтировании верхнего слоя отступ составляет пять-шесть сантиметров. Прутья распределяются строго равномерно по всей ширине возводимого фундамента. Формирующие верхний ряд стержни не должны располагаться над просветами между прутьями нижними.Обрешетка из арматуры для ленточного фундамента

Если имеется арматура с разным сечением, то более толстые стержни должны быть использованы на углах и в нижней части. Поперечные вспомогательные пруты сгибаются в форме рамки. Их необходимо расположить на расстоянии до 80 сантиметров.

Нижний и верхний ряд, вместе с перемычками, крепятся к штырям, вбитым в грунт под прямым углом. Чтобы повысить прочность и надежность конструкции, отдельные стержни соединяются под прямым углом (клеточкой).Соединение арматуры крючками из проволоки

Для этого создается специальный крючок, который соединяется специальной мягкой проволокой. Электросварка для этого не используется. Дело в том, что данный процесс изменяет рабочие характеристики стального сплава. Полученные швы будут иметь слишком малую толщину, и соединение прутьев окажется недостаточно надежным.

Исключением является только специально предназначенная для сварки арматура, имеющая особенную маркировку С.

Заливка арматуры бетоном в ленточном фундаментеВ окончании процесса нужно сделать специальные отверстия для вентиляции. Они служат не только для предотвращения развития процессов гниения, но и для повышения амортизационных рабочих качеств конструкции.

Далее начинает процесс заливки бетона, после чего осуществляется обязательная гидроизоляция фундамента.

При выполнении всех перечисленных условий и требований строение получится устойчивым и крепким.

Ленточный фундамент своими руками: выбор арматуры

Арматура для ленточного фундаментаКачество металлической арматуры во многом определяет крепость и устойчивость постройки. Поэтому к выбору арматуры стоит отнестись со всей серьезностью.

Прежде всего, обратите внимание на нанесенную маркировку товара. Индекс «С» обозначает, что этот материал подлежит сварке. Пометка буквой «К» объясняет, что данный прокат вполне невосприимчив к коррозии, появляющейся от большого напряжения.

Если на арматурных прутьях нет хотя бы одного из этих символов, они категорически не подходят для обустройства фундамента.

Арматура с ребрами жесткостиДля укрепления ленточного фундамента лучше использовать стержни, имеющие поперечные выступы и ребра жесткости. Их наличие обеспечивает им гораздо более надежный контакт со смесью бетона. Гладкие прутья не могут так же воспринимать нагрузки, поэтому они обычно используются при построении каркаса. Для армирования предпочтительны стержни с сечением 12 мм.



Армирование углов ленточного фундамента

Углы и примыкания ленточного фундамента являются местами концентрации разнонаправленных напряжений. Неправильная стыковка продольной рабочей арматуры на участках примыканий и по углам может привести к появлению поперечных трещин, расслоений и отколов в этих проблемных зонах. Правильное армирование ленточного фундамента обеспечивает сопротивляемость железобетонной конструкции силам сжатия и растяжения на всех его участках.

Нагрузки на угол фундамента

Рис.1. Нагрузки на угол фундамента.

Содержание статьи

Правила армирования углов ленточного фундамента

Общие правила применения арматуры при строительстве ленточных фундаментов изложены в СП 50-101-2004. В пункте 8.9 этого документа указано, что фундаменты стен должны объединяться в систему перекрёстных лент и иметь между собой жёсткую связку. О способах жёсткого соединения арматуры говорится в СП 52-101-2003. В пункте 8.3.26 перечислены все допустимые способы таких соединений:

1. Стыковка арматуры без сварки, внахлёст. Допускаются следующие способы анкеровки в районе нахлёстки: с прямыми концами рифлёной арматуры, с приваркой поперечных стержней, с загибами на концах в форме крюков, или петель.
2. Сварка арматуры.
3. Применение механических устройств, или резьбовых муфт.

Жёсткость соединения арматуры на углах, или примыканиях может быть обеспечена только этими способами. Соединения при помощи вязки перекрестий при армировании углов ленточного фундамента не допускаются. В этом случае происходит угловой разрыв арматурного каркаса и потеря его целостности. Для усиления угловых арматурных стыков можно применять П- и Г-образные элементы, изготовленные из арматурных прутьев, применяемых для устройства продольной (рабочей) арматуры. Вертикальные и поперечные хомуты в области угловых и примыкающих анкеровок устанавливаются в 2 раза чаще, чем в остальных частях ленточного фундамента. Оптимальное расстояние между хомутами в зонах примыканий и углов определяется как половина от ¾ высоты ленты. Не рекомендуется делать это расстояние более 25 см. Для равномерного распределения нагрузок на углах ленты, а также в области примыканий, делается жёсткая связка внутренней и внешней продольной арматуры.

Схемы армирования углов и примыканий

Для формирования единой жёсткой пространственной рамы ленточного фундамента применяют следующие схемы угловых и примыкающих соединений продольной арматуры:

1. Жёсткое угловое соединение арматуры внахлёст и «лапкой».
2. Армирование угловой зоны при помощи хомута Г-образной формы.
3. Схема армирования угла при помощи П-образного хомута.
4. Армирование зоны примыкания при помощи соединения внахлёст.
5. Схема армирования примыкающей зоны при помощи хомута Г-образной формы.
6. Армирование области примыкания при помощи хомута П-образной формы.
7. Армирование тупых углов при помощи жёсткого соединения внахлёст.

Любая из вышеперечисленных правильных схем предусматривает жёсткое соединение внутренней и внешней продольной арматуры.

Армирование угловой зоны при помощи жестких соединений внахлёст и «лапки»

1. Жесткость углового соединения внешней горизонтальной арматуры обеспечивается внахлёст при помощи сгиба одного из свободных концов (1-2).
2. Привязка внутренней горизонтальной арматуры (7) к внешней горизонтальной арматуре (2) осуществляется внахлёст.
3. Привязка внутренней горизонтальной арматуры (3) к внешней связке (1-2) производится при помощи соединения «лапка».
4. Шаг угловой поперечной арматуры (5) и вертикальной арматуры (4) рассчитывается по формуле 3/8 высоты ленточного фундамента.
5. Длина «лапки» составляет 35-50 диаметров продольной арматуры.

Схема армирование ленточного фундамента внахлест

Рис. 2. Схема армирования угла ленточного фундамента внахлёст.

Армирование угловой зоны ленточного фундамента при помощи хомута Г-образной формы

1. Жесткость соединения внешней продольной арматуры (1) в угловой зоне обеспечивает Г-образный хомут (6).
2. Внутренняя продольная арматура (2) жестко скрепляется с внешней продольной арматурой (1) внахлёст.
3. Шаг поперечной арматуры (L) составляет не более ¾ высоты ленты фундамента.
4. Внутреннюю и внешнюю продольную арматуру соединяет дополнительная поперечная арматура (5).
5. Длина соединения внахлёст составляет 50 диаметров горизонтальной арматуры.

Схема армирования угла г-образным хомутом

Рис. 3. Схема армирования угла ленточного фундамента г-образным хомутом.

Армирование угла ленточного фундамента при помощи хомута П-образной формы

1. При использовании П-образных хомутов (5) угловое соединение внешней и внутренней горизонтальной арматуры ленточного фундамента (1) получает жёсткую сцепку наподобие замка.
2. В анкеровке П-образных хомутов участвует вертикальная (2), поперечная (3) и дополнительная поперечная (4) арматура.

Схема армирования углов п-образным хомутом

Рис. 4. Схема армирования углов ленточного фундамента п-образным хомутом.

Армирование зоны примыкания при помощи соединения внахлёст

1. Соединение горизонтальной арматуры (2) примыкающего элемента ленточного фундамента внахлёст осуществляется только к внешней горизонтальной арматуре (1).
2. Шаг поперечной (4), дополнительной поперечной (5) и вертикальной арматуры в зоне примыкания должен быть не менее 3/8 от высоты ленты фундамента.
3. Размеры соединения внахлёст составляют 50 диаметров рабочей арматуры.

Схема армирования примыкания внахлест

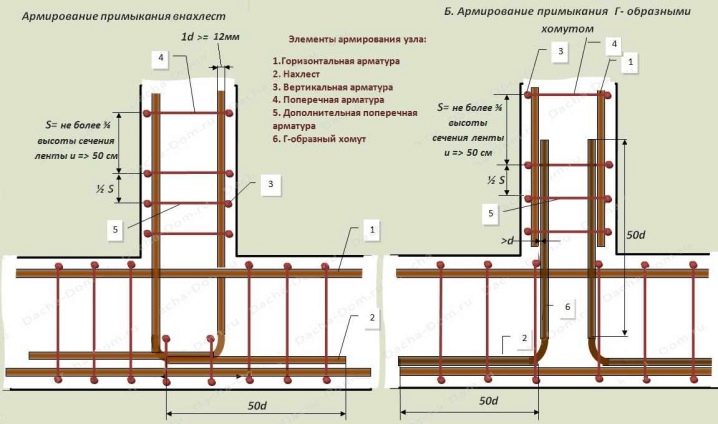

Рис.5. Схема армирования примыкания ленточного фундамента внахлёст.

Армирование зоны примыкания при помощи хомута Г-образной формы

1. При использовании Г-образного хомута (6) для армирования зоны примыкания горизонтальная арматура примыкающей части и внешняя горизонтальная арматура (1) соединяются с уголком внахлёст.
2. Длина соединения внахлёст (2) составляет 50 диаметров рабочей арматуры.
3. Шаг вертикальной (3) и поперечной арматуры (4) в зоне примыкания уменьшается в два раза при помощи дополнительной поперечной арматуры (5).

Схема армирования примыкания фундамента хомутом г-образной формы

Рис. 6. Схема армирования примыкания ленточного фундамента хомутом г-образной формы.

Использование хомута П-образной формы для армирования зоны примыкания ленточного фундамента

1. Хомут П-образной формы (6) обеспечивает дополнительную жёсткую привязку внахлёст горизонтальной арматуры примыкающего элемента ленточного фундамента (3) к внешней горизонтальной арматуре (1).
2. Длина соединения внахлёст (2) может составлять 35-50 диаметров горизонтальной арматуры.
3. Минимально допустимая длина П-образного хомута должна равняться двойной ширине ленточного фундамента.

Схема армирования хомутом п-образной формы

Рис. 7. Схема армирования примыкания ленточного фундамента хомутом г-образной формы.

Армирование внахлёст тупых угловых соединений ленточного фундамента

1. Для надёжного соединения арматурного каркаса при повороте ленточного фундамента под тупым углом (1) используется схема жёсткого соединения внахлёст свободных концов внутренней горизонтальной арматуры (4) с внешней горизонтальной арматурой (5).
2. Вертикальную (2) и горизонтальную (3) арматуру в зоне соединения внахлёст следует устанавливать в 2 раза чаще, чем на ровных участках ленты.
3. Длина соединения внахлёст должна быть не меньше 50 диаметров продольной арматуры.

Схема армирование тупого угла фундамента

Рис. 8. Схема армирование тупого угла ленточного фундамента.

Рекомендуем: Пример расчета диаметра арматуры для ленточного фундамента.

Типичные ошибки при армировании углов и примыканий

Все правильные способы угловых и примыкающих соединений арматуры, используемые при строительстве ленточного фундамента, направлены на сохранение целостности арматурного каркаса, независимо от его конфигурации. Прочность ленточного фундамента зависит от правильной анкеровки концевых элементов продольной арматуры. К неправильному армированию углов ленточного фундамента приводят следующие схемы:

1. Армирование угловых зон ленточного фундамента арматурными перекрестиями с вязкой стержней продольной арматуры под прямыми углами.
2. Установка в угловых и примыкающих зонах гнутой продольной арматуры без анкеровки.

Эти ошибки являются самыми распространёнными и могут привести к разрушению фундамента в местах угловых соединений и примыканий.

Угловые и примыкающие соединения, выполненные методом вязки перекрестий стержней продольной арматуры

1. Направленные под углом друг к другу стержни продольной арматуры (1) не образуют жёсткой сцепки и не могут сопротивляться растяжению, возникающему из-за нагрузок в средней части ленточного фундамента.
2. Элементы поперечной (3) и вертикальной арматуры имеют только конструктивную функцию.

Типичной ошибкой армирования углов и примыканий являются соединения продольной арматуры методом вязки перекрестий. Такое арматурное соединение без надлежащей анкеровки стержней может привести к разрушению бетонного монолита из-за разнонаправленных нагрузок, возникающих по углам ленточного фундамента.

Неправильное армирование углов

Рис. 9. Частая ошибка при армировании углов

Применение гнутой продольной арматуры для армирования угловых соединений и примыканий

1. Угловые соединения без связки внутренней и внешней продольной арматуры (1) не обеспечивают жесткой стержневой фиксации.
2. Разрушение фундамента может происходить не только из-за образования поперечных трещин, но и из-за отслаивания внутренних углов.

Неправильное армирование угла

Рис. 10. Ещё один пример неправильного армирования углов

Обязательно прочитайте: Можно ли армировать ленточный фундамент стеклопластиковой арматурой.

Чтобы не допустить появление на углах и примыканиях ленточного фундамента образование трещин, отколов и расслоений, необходимо правильно связать концевые стержни продольной арматуры и выполнить их надёжную анкеровку. Правильное армирование углов ленточного фундамента – залог надёжности и долговечности здания.





Хорошая реклама

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
