Разметка под фундамент своими руками

С первого взгляда, разметка фундамента своими руками для любого строения кажется делом совсем непростым. Но, как говорит известная народная пословица, глазам бояться, а рукам делать. Самое главное здесь – это распределить весь процесс на определенное количество простых операций. Кратко рассмотрим каждую из них в этой статье.

Правильно сделанная разметка под фундамент обеспечит следующие плюсы:

  • Постройка стен не потребует затраты лишних усилий;
  • На покупке строительных материалов удастся существенно сэкономить;
  • Строение будет возводиться в четких рамках проекта, а неприятных неожиданностей в дальнейшем не случится.

Во время работы над созданием всей проектной документации следует обращать внимание не только на фактуру строительных материалов, но также и на их параметры. В том случае, когда разметка по каким-то причинам производится с ошибками, постройка несущих конструкций не пойдет по задуманному ранее плану.

Как сделать разметку под фундамент?

Предварительно разметке плиточного или ленточного фундамента следует определиться с территорией, на которой будет размещаться будущий дом из бруса. Необходимо уделить особенное внимание ровности строительной площадки. После этого определяют тип фундамента и его размеры. Они зависят от будущей предполагаемой нагрузки, а также климатического пояса, в котором будет осуществляться строительство.

Когда тип основания и его размеры уже определены, можно приступать к разметке одной из стен. Первоначально можно размечать как боковую или заднюю, так и фасадную стену.

Разметка участка под фундамент

Правильно выполненная разметка представляет собой залог качественного фундамента. Допустим, уже вырыт котлован необходимой длины. Чем же заняться дальше? В самом начале следует восстановить разметку углов. В этом помогают вбитые колышки, от каждого из которого отступают по метру и вбивают обноску. Торцы обноски обязаны б

Как правильно натягивать нить при фундаменте



Чтобы дом стоял прочно на фундаменте, необходимо произвести тщательную разметку котлована и обеспечить восстановление границ периметра по окончании рытья траншей. Особенно это важно при использовании землеройной техники. По линиям разметки будет установлена опалубка, уложена арматура и залит раствор. Исправление ошибок, когда бетон затвердел, сложный и затратный процесс, его лучше избежать. В распоряжении строителя есть геодезические приборы, но можно обойтись простейшими инструментами и традиционными методами построения прямоугольников на земельном участке.

Гладко было на бумаге: делаем чертёж разметки

На первый взгляд, перенести план фундамента с чертежа на участок — задача простая. Вбил первый колышек и отмеряй от него. Как показывает практика, построить идеальный прямоугольник не у всех получается с первого раза, потому что:

  • поверхность земли не является ровной;
  • на расстояниях более 5 метров отклонения в доли градусов приводят к значительным погрешностям.

Ошибки выявляют контрольным замером сторон и диагоналей, когда выясняется:

  • противоположные стороны равны, а диагонали нет — получился параллелограмм;
  • диагонали равны, две стороны равны, а две другие нет — это признак равнобокой трапеции.

Вроде бы на глаз всё верно, но ошибки разметки на 10–20 см повлекут дальнейшие искажения, ведь фундамент — основа строения. Пройдут земляные работы, во время которых не исключены незначительные отклонения, особенно при использовании экскаватора и другой тяжёлой техники.

Выручает прямой угол. В параллелограмме и в равнобокой трапеции нет прямых углов. Ни одного. Задача сводится к тому, чтобы линии разметки были перпендикулярны друг другу. Школьный транспортир и треугольник не годятся. Они для чертежей на бумаге. Для топографической разметки потребуются другие инструменты.

Разметку котлована необходимо произвести до начала земляных работ

Способы разметки

Геометрия зародилась в античные времена, как наука построения фигур на плоскости для вычисления площади и объёма. Тогда же разработали основные аксиомы, теоремы и правила. Одна из теорем принадлежит Пифагору. Не одно тысячелетие она служит для построения прямых углов.

Пифагоровы штаны

Пифагор доказал теорему, построив на каждой стороне прямоугольного треугольника квадрат. Фигура получила шуточное название «Пифагоровы штаны».

Квадрат гипотенузы равен сумме квадратов катетов.

Самая известная иллюстрация теоремы — цифровой ряд 3, 4, 5.

Действительно, 3 2 + 4 2 = 5 2 . Если взять три отрезки длиной 3, 4, 5 или равно кратные этим значениям, то при соединении таких отрезков получится прямоугольный треугольник. Разумеется, можно подобрать и другие числа, но на практике именно 3, 4, 5 оказались самыми удобными для построений.

Когда концы трёх отрезков совпадут, получится прямоугольный треугольник

Построение легко выполнить с помощью реек, подбирая длину под соотношение 3 : 4 : 5. Например, три рейки: одна 60 см, вторая 80 см, третья 1 метр. Если закрепить их концы, то стороны 60 и 80 см будут катетами, вдоль которых натягивают леску или шнур, обозна

Как правильно разметить фундамент, видео – как сделать разметку?

Для строительства необходимо выбирать ровную площадку с небольшим наклоном на юг, запад или восток. Это нужно для стока дождевой воды. Такие меры осторожности важно соблюдать и при столбчатом, и при ленточном фундаменте.

Перед началом строительства убирается растительный слой грунта и ровняется площадка. После этого в зависимости от проекта наносится контур разметки фундамента.

Разбивка фундамента своими руками

Ширина фундамента выбирается, основываясь на конструкции стен, иначе говоря, ширина фундамента не должна быть меньше ширины стены + 10 см.

Для нанесения разметки фундамента понадобятся колышки длиной около 0,5 м, шнур, уровень, рулетка и прямоугольный треугольник из реек с катетами 0,3 и 0,6 м.

Сначала наносится метка, где будет один из углов в бани, в это место вбивается колышек. Потом по одной из внешних сторон с помощью треугольника отмеривается размер продольной стены, а по другой — размер поперечной стены.

После того как размеры отложены, на концах в полученных точках забиваются второй и третий колышек. После этого берется треугольник, с помощью которого на противоположном углу определяется местоположение четвертого колышка.

Для проверки правильности вбитых всех четырех колышков нужно измерить длину диагоналей. Если разница диагоналей не превышает 20 мм, то все выполнено правильно и качественно.

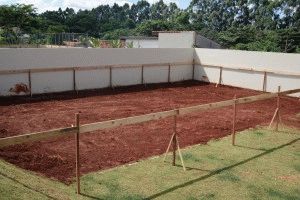

После на 1-2 м от колышков устанавливается обноска. Она делается из столбиков, к которым прибиваются доски на уровне 1-1,5 м от грунта или же на том уровне, где в будущем будет пол. Важно проследить, чтобы доски находились строго параллельно стенам будущей постройки.

Прежде чем закрепить доски обноски к столбикам, желательно тщательно проверить сделанную конструкцию при помощи уровня и треугольника.

Дальше можно начинать наносить осевые размеры на верхнюю кромку обноски согласно плану фундамента. Для этого вбиваются гвозди в засечки, между которыми натягивается шнур или веревка, притом так, чтобы он расположился над вбитыми колышками в углах дома.

Все натянутые веревки, заменяющие оси, желательно проверить. Затем с помощью отвеса на площадку переносятся осевые, от которых откладываются нужные размеры в стороны. По ним проводятся линии, определяющие очертания внутренней и внешней сторон фундамента.

Видео: Разметка под фундамент

После можно приступать к подготовке ям и траншей для самого фундамента. Возводить фундамент нужно сразу же после того, как выкопаны траншеи.

Лучше возведение окончить за один сезон.

Правильно разметить фундамент

В зависимости от плотности грунта, ширины и глубины траншеи, ей придают разнообразные формы. Так если глубина меньше 1 м, стены делают вертикальными, а если более 1 м — делают маленький уклон или откос.

Во избежание осыпания грунта в траншее между ее стенками ставятся щиты с распорками, которые будут убраны после окончания работ.

Земля, вынимаемая при копании траншеи, ссыпается в середину будущей бани, затем разравнивается и утрамбовывается, доводя уровень до отметки по плану.

Для предотвращения в будущем шума внутри от звуковых волн, отражающихся от стен, нужно проследить, чтобы стороны фундамента не были строго параллельны стенам.

Таким образом, на каждый метр длины необходимо делать отклонение стен на 3,5 см. Знающие мастера сооружают противоположные стены с уклоном в 4°, другими словами одна стенка отводится в одну сторону на 2°, другая — в другую.

Правильная разбивка фундамента. Видео:

Видео про разметку фундамента своими руками

Как сделать разметку страницы в Ворде?

Под разметкой страницы Ворд принято подразумевать включение линейки, которая позволяет пользователю выравнивать текст, таблицы, рисунки и другие объекты, находящиеся в документе. Этот вопрос достаточно популярен, именно поэтому в нашей статье мы расскажем, как сделать разметку страницы в Ворде абсолютно любой версии.

Прибегать к использованию вордовской линейки для редактирования формата текста, выравнивания таблиц, графиков, рисунков это очень удобно и быстро. Почему? Все дело в том, что такие линейки позволяют увидеть пользователю будущий результат, и, конечно же, существенно упростить и ускорить процесс всей работы.

Делаем разметку в Ворде версии 2007 года

Для начала необходимо перейти во вкладку «Вид», что расположена на панели инструментов, затем в группе, имеющей название «Показать или скрыть» устанавливаем флажок «Линейка». Как это происходит – показано на рисунке ниже.

Если после всех выполненных действий включилась только линейка, расположенная горизонтально, а вот вертикальная осталась не видной, значит, что она отключена в настройках текстового редактора. Как же ее включить?

  1. Для начала нажмите на кнопку под названием «Office». Затем в самом низу окна, с правой стороны, найдите кнопку «Параметры Word».
  2. Далее выберите пункт «Дополнительно», а затем зайдите в раздел «Экран».
  3. Последним шагом установите флажок и завершите работы нажатием кнопки ОК.

Как сделать разметку страницы в Ворде 2016 года?

Если в данной версии линейки не отображаются, то их также необходимо включить. Как же это сделать? В этом нет ничего сложного. Для начала зайдите во вкладку под названием «Вид», а после жмем на кнопку «Показать». Затем в выпадающем меню устанавливаем флажок напротив пункта «Линейки».

А что делать, если после всех выполненных действий включилась только горизонтальная линейка? Достаточно выполнить еще пару шагов, которые включат вертикальную вордовскую линейку. Пользователю необходимо найти и зайти во вкладку «Файл», затем выбрать раздел «Параметры», перейти в пункт «Дополнительно». На экране откроется дополнительное окно. После этого в строке под названием «Показывать вертикальную линейку» устанавливаем галочку. Два вида линейки отобразятся два вида вордовских линеек.

Кстати, воспользовавшись данным алгоритмом действий, пользователь сможет изменить единицы измерения. Однако, пользователю кто особо не углубляется в работу Ворда, это вряд ли может пригодиться.

Отображение и скрытие вордовских линеек в Ворде 2011 года

Чтобы в документе Ворда 2011 года стали видны и вертикальная, и горизонтальная линейка, для начала стоит убедиться, что используется режим разметки, а вертикальная линейка включена. Все, что требуется от пользователя это нажать на пункт «Показать линейку над вертикальной полосой прокрутки».

Чтобы включить вертикальную линейку отдельно, для начала стоит нажать на кнопку «Microsoft Office», а после перейти в «Параметры Word». Далее пользователю необходимо выбрать пункт «Дополнительно», затем в разделе «Экран» устанавливаем флажок напротив пункта, в котором указано о включении линейки вертикального расположения в режиме разметки.

Важно отметить, что вышеуказанный алгоритм действий применим не только к программе Ворд 2011 года, но и версии 2013 и 2016 годов.

Как сделать разметку страницы в Word для Mac?

Чтобы в Ворде, используемый для Мас, сделать линейки в документе, пользователю необходимо найти вкладку «Представление», а затем установить флажок напротив пункта «Линейка». Если же вы захотите в дальнейшем убрать линейки, флажок просто требуется убрать.

Если же вертикальная линейка разметки страницы не отобразилась в документе, стоит убедиться, используете ли вы режим «Разметки». Иногда включение вертикальное линейки приходится делать отдельно. Для этого зайдите в раздел «Параметры», после в пункт «Представление», а затем выберите пункт под названием «Вертикальная линейка».

Как вы уже поняли, чтобы сделать разметку страницы в Ворде абсолютно любых версий, не требуется особых знаний работы в программе Word. С этим сможет справиться даже начинающий пользователь текстового редактора. Чтобы результат работы вас не разочаровал, а сам процесс не доставил хлопот и трудностей необходимо четко следовать указанному алгоритму действий. Действуйте и у вас все обязательно получится.

Вам понравилась статья?

Наши авторы уже более 10 лет пишут для студентов курсовые, дипломы, контрольные и другие виды учебных работ и они отлично в них разбираются. Если Вам тоже надо выполнить курсовую работу, то оформляйте заказ и мы оценим его в течение 10 минут!

Заказать работуУзнать цену

Как правильно разметить фундамент

Фундамент – это основная часть здания, принимающая и равномерно распределяющая действующие на него нагрузки, сюда входят стены, кровля, снег, ветер, люди, вещи. Большую роль играет правильная и точная разметка участка под устройство фундамента. В этой статье мы по шагам разберем, как правильно сделать разметку под наиболее часто применяемые виды фундаментов и что для этого нужно.

  1. С чего начинается процесс?
  2. Правила для ленточного основания
  3. Под столбчатый фундамент
  4. Плитный
  5. Советы и видео уроки

Подготовка инструмента и материала

Разметка – важный этап строительства, от точности выполнения этой работы напрямую зависит прочность и долговечность будущей постройки.

Разметка под фундамент

Но инструменты потребуются несложные, такие можно купить в любом строительном магазине.

  • рулетка – главный предмет, она должна быть длинной, не менее 15–20 метров;
  • хороший моток осевой нити – можно взять шнур, леску или тонкую металлическую проволоку;
  • уровень или лазерный нивелир;
  • деревянные или металлические колья;
  • доски для сооружения обноски вокруг будущего строения;
  • молоток;
  • гвозди.

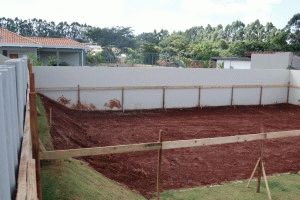

Сооружение и применение обноски

Обноска делается своими руками из двух кольев с прибитой к ним доской (в виде буквы П), их еще называют «скамейками». Они необходимы для сохранения разметки основания во время подготовительных и земляных работ, их нельзя переставлять или убирать на данном этапе строительства. Поперечная доска берется длиннее ширины фундамента, потому что на нее будут крепиться обе оси (внутренняя и наружная).

Для удобства передвижения по периметру обноска устанавливается немного дальше угловых колышков (примерно на 1–1,5 метра). Нанесение разметки на «скамейки» дает возможность самому быстро восстановить оси после порыва шнура или снятия его во время рытья траншеи или установки опалубки.

С чего начать?

На начальном этапе строительства необходимо определиться с видом фундамента. Выбор зависит от состава почв на участке, массы строения, климатических условий. После того, как выбран тип бетонного основания, можно переходить к следующему этапу.

Разметка участка под фундамент начинается с привязки его на местности. Если не даны специальные отметки, то обычно будущее строение привязывается к существующему дому, забору или столбу. От выбранного ориентира рулеткой отмеряется определенное расстояние и забивается первый угловой кол.

Разметка под ленточный фундамент

Этот вид бетонного основания называется «ленточным» потому, что он проходит сплошной лентой по периметру постройки под наружными и внутренними стенами. Такой тип применяется под легкие строения, такие как пристройки, каркасные, щитовые, брусовые дома, не более чем в 2 этажа.

После того как вбит первый колышек, от него в направлении расположения будущей стены рулеткой отмеряется расстояние (наружная длина этой стороны основания), и забивается второй кол. Одна ось готова. Теперь надо протянуть вторую строго под углом 90° к первой.

Разметка углов фундамента делается при помощи специальных приборов. Здесь подойдут лазерный нивелир, теодолит, строительный угломер. Но если их нет, то это можно сделать самостоятельно с рулеткой и помощником, применив один простой метод.

Правило «золотого треугольника»:

1. Стороны его равны 3,4 и 5 метрам. Угловой колышек служит вершиной треугольника, от него на готовой оси откладывается 3 метра, на той, которую надо вывести – 4, гипотенуза должна быть 5 метров. Колышек с осевкой передвигается внутрь или наружу относительно оси основания до тех пор, пока расстояние между этими отрезками не станет нужной длины. В этом месте вбивается кол, и уже по двум точкам (угловая и найденная отметки) отмеряется расстояние до третьего колышка. Аналогично выводятся оставшиеся углы.

2. После того как разбивка наружных осей завершена, делается разметка диагоналей фундамента. Для этого замеряется расстояние между углами, находящимися по диагонали друг от друга. Длины должны быть одинаковы.

3. От углов в обе стороны по осям откладывается ширина основания, в эти точки также забиваются колья. За каждой парой отметок устанавливаются доски-обноски, к ним привязываются внутренние и наружные осевые нити.

4. Высота расположения осей должна соответствовать верхней отметке фундамента.

5. Если в проекте предусмотрены внутренние стены и перегородки, то лента под них разбивается в соответствии с вынесенными осями.

6. Такое основание отлично подойдет для строительства гаража или бани.

Разметка под столбчатое основание

Этот вид представляет собой отдельно стоящие столбики из монолитного или сборного железобетона, расположенные по углам и всему периметру дома на одинаковом расстоянии, а также на пересечении несущих стен, перегородок и под ними. На такие столбики можно поставить пристройку, крыльцо или веранду.

Главные этапы разметки мы по шагам разобрали в ленточных конструкциях. Технология для столбчатого основания та же самая. Различие состоит в том, что здесь после разметки основных осей, их надо еще вынести на каждый столбик. Для этого по внешним и внутренним сторонам откладываются нужные размеры, и забиваются дополнительные колышки, образующие основания столбиков.

Для точности разметки и проверки прямоугольности осей под столбы можно использовать лазерный нивелир, угломер или другие инструменты, а можно применить метод «золотого» треугольника.

Разметка под плитный фундамент

Поскольку основанием под дом или пристройку здесь служит монолитная железобетонная плита, уложенная на дно котлована, то вначале нужно сделать разметку под сам котлован. Эта работа не представляет ничего сложного, ее можно сделать своими руками. Площадь под рытье котлована немного больше, чем сама плита, здесь разметка не требует особой точности. Достаточно будет отметить основные границы для работы экскаватора.

После подготовки основания в котловане туда с помощью нивелира переносятся отметки с выбранного ориентира на поверхности. Разметка происходит по схеме, описанной выше. Сначала определяется базовый угол, потом от него выводятся остальные. Оси располагаются на высоте отметки поверхности плиты.

Небольшое различие с другими видами в том, что здесь устанавливается один ряд осевой нити по периметру.

Общие рекомендации

Если тщательно выполнить все этапы работ, то правильно размеченный фундамент после заливки бетоном будет долго служить крепким и надежным основанием.

И в конце несколько советов:

  • в качестве осевой нити следует применять прочный, не растягивающийся материал, чтобы избежать погрешностей в измерении;
  • рулетку брать лучше металлическую, а не матерчатую, из тех же соображений;
  • колышки забивать так, чтобы на поверхности оставалось не менее 30 см, так проще привязывать оси и отмечать высоты;
  • вместо лазерного нивелира можно своими руками собрать угольник со стороной 1,5-2 метра и углом 90° для выведения прямых углов.

Разметка основания дома или пристройки по силам даже непрофессионалу, при достаточном старании ее легко сделать самому.

утепление монолитной плиты фундамента пеноплексом

В строительстве разметкой фундамента под дом называют перенос размеров и осей спроектированной конструкции с чертежа на место строительства.

1. Значение правильной разметки фундамента

В строительстве разметкой фундамента под дом называют перенос размеров и осей спроектированной конструкции с чертежа на место строительства.

При неправильно размеченном фундаменте его стены будут образовывать не прямоугольник, а ромб или трапецию. На глаз это может быть не видно, однако при укладке плит уже первого перекрытия – над подвалом, они могут провалиться или повиснуть одним из углов. Такое положение будет заметно. Гораздо хуже получится, если не хватит площади опоры для плиты, и вместо 150 – 200 мм ее останется 50 или 30 мм. Плита ляжет на место, а потом, после нагрузки стяжкой, половым покрытием, тепло- и звукоизоляцией и их конструктивными элементами, мебелью и жителями она может обломить часть стены и…

Крышу построить без прямых углов тоже проблематично. Установить стропила и смонтировать правильно кровлю, например, уложить черепицу или шифер будет очень трудно или невозможно.

2. Требования к участку. Привязка к местности с учетом данных геодезии (типы грунтов, подземные воды)

Участок для строительства должен быть, по возможности, ровным, освобожденным от деревьев и кустарника. Будет неплохо, если он будет иметь небольшой уклон.

Контуры участка должны иметь четкие, т. е., не сдвигающиеся за все время строительства точки, которые отмечены на плане. Если один из краев участка выходит на «красную линию», то она должна быть отмечена на местности. Можно на этой линии забить несколько кольев.

Если есть возможность, то нужно пробурить несколько скважин для определения особенностей грунтов на площадке, уровня подземных вод и их химического состава.

Если на участке грунтовые воды близко к поверхности и располагаются возле проектного уровня фундамента, то обязательно нужно устроить водоотведение, т. е. дренаж. При этом воду нужно отвести на 0,7 – 1 м от низа фундамента.

3. Инструменты и материалы для разметки

К инструментам для разметки относятся:

  1. Рулетка. Желательно металлическая, длиной не менее 10 м, лучше 20 м. Тканевая легче и немного удобнее, но она провисает и уменьшается точность.
  2. Лазерный нивелир для разметки фундамента, его высоты, горизонтальности и др. работ.
  3. Уровень водяной, он же гибкий уровень или гидроуровень – длинная гибкая трубка с прозрачными стеклянными или пластиковыми визирными трубками на обоих концах, на которых нанесены деления ровно через 1 мм и каждая из них закрыта пробкой. Действует это устройство по закону Паскаля для сообщающихся сосудов.

    Длина гибкой трубки 12 и более метров. Трубку заполняют водой так, чтобы она находилась примерно посредине визирных трубок.

  4. Тонкая крепкая веревка (шпагат), шнур. Можно использовать тонкую проволоку, но она не очень удобна в работе.
  5. Маркеры, карандаш, бумага, таблица умножения, формулы.
  6. Молоток, гвозди.
  7. Материал для изготовления обносок – деревянные колья – минимум 16 шт. и бруски – 8 шт. Иногда используют 8 шт. П-образных кусков стальной арматуры, которые забивают в землю.

4. Краткое описание лазерного нивелира

Нивелир лазерный – это один из приборов, которые относятся к большой группе измерительных средств.

Основное назначение нивелира – определение разности высот одного места на поверхности относительно другого места и построение плоскостей: вертикальных, горизонтальных и любых промежуточных в виде линии – следа лазерного луча. Кроме того такой прибор может строить точечные проекции – давать точку на поверхности.

Чаще всего используются самовыравнивающиеся перекрестные нивелиры, которые строят две перпендикулярные плоскости – горизонтальную и вертикальную. Их можно повернуть и установить в любом направлении. Горизонтальная плоскость постоянно подстраивается элементами автонивелирования.

Основными характеристиками лазерного нивелирования являются:

  • точность измерения, профессиональные приборы дают погрешность до 3 мм на 10 м, а бытовые до 0,5 мм на дальности 1 метр;
  • дальность измерения: в бытовых до 10 м, профессиональные – 30 м и более;
  • число проектируемых плоскостей – обычно две или более и т. п.

Но нивелир – это, прежде всего измерительный инструмент.

Он хорошо поможет вам, только если вы умеете правильно его использовать.

Взяв его во временное пользование, т. е. в аренду, не ждите, что он будет работать сам.

Если вы не знаете, что такое юстировка – не берите прибор в аренду.

Начиная работу с ним, проверьте точность измерений, не сбиты ли настройки, т. е. проверить все описанные в его паспорте характеристики. Все операции по проверке – в описании к прибору.

На разбивке фундамента нет работ, которые нельзя провести без нивелира. Поэтому обычный водяной уровень, правильно использованный, вполне может его заменить. Хотя лазерный нивелир ускоряет и упрощает работу на стройке.

5. Как устроен ленточный фундамент, его достоинства

Ленточным он называется потому, что имеет вид железобетонных лент, уложенных в траншею, вырытую по контуру здания. Если грунт осыпающийся, глубина заложения большая, а внутри периметра здания много промежуточных стен, для которых тоже нужно строить фундамент, то отрывается котлован, в котором и проводят все фундаментные работы.

Конструктивно ленточный фундамент может быть монолитным или сборно-монолитным. В последнем случае его верхняя часть будет иметь вид монолитного железобетонного пояса, расположенного по всем стенам фундамента, собранного из отдельных блоков.

Проводя частное строительство, траншеи для ленточного фундамента, в целях экономии, можно вырыть вручную. При этом грунт или вывозится, или рассыпается по площадке, поднимая ее уровень.

Глубина заложения ленточного фундамента обычно определяется уровнем промерзания почвы. Для южных районов России он чуть больше метра, в северных районах и в Сибири – 1,5 – 2 и даже более.

Достоинства ленточных фундаментов:

  • простая технология сооружения;
  • возможно заложение цокольного или подвального этажа;
  • строятся на прочных грунтах – каменно-песчаных и глиняных;
  • они достаточно экономичны;
  • параметры – ширина, глубина заложения, количество арматуры и пр. показатели, влияющие на прочность, легко регулируются.

Возвести такое основание под дом можно собственными руками.

6. Разметка осей и углов – вынесение реперов за пределы периметра фундамента

Исходным пунктом всей разметки должна быть точка на местности, которая точно «привязана» к плану участка. Чаще всего это угловая точка, обычно связанная, с так называемой, «красной линией» – границей вашего участка и общественной территории, на которой ни вам, никому другому застройка не разрешена. Пересечение границы вашего и соседнего участка с «красной линией» и даст такую точку. Ограждение вашего участка должно быть расположено внутрь от красной линии.

Обычно дом располагается от этого ограждения и от соседского забора на расстояниях:

  • по санитарно-бытовым нормам, определенным СНиП 30-02-97, п. 6.7: не менее 3 м;
  • по противопожарным нормам СП 42.13330.2011п.7.1: не менее 6 м от окон до стен соседского дома или гаража, бани, сарая и пр., не менее 3 м – от жилого дома до границы соседнего участка.

Поэтому нужно отступить на указанное расстояние или дальше и можно начинать разметку фундамента своими руками.

А. Устанавливается на местности «красная линия». Если хозяин собирается строить дом точно на нормированном расстоянии от «красной линии», то лучше для разметки будущих углов дома пригласить профессионала-землемера.

Но чаще всего отступают на 1 – 1,5 м от этих ограничений.

Точная ориентация по сторонам света. Она возможна на большом расстоянии от «красной линии». Но обычно ориентируются на осевую линию улицы или дороги.

Если сделать разметку углов фундамента колышками, забивая их точно в точках будущих углов дома, то при копании траншеи разметочные колышки обязательно попадут в траншею.

Поэтому разметка участка под фундамент начинается с того, что за пределами траншеи или котлована, а точнее – за пределами зоны работы экскаватора, устанавливаются деревянные рамки-опоры. Они называются обносными досками или брусьями, а попросту – обносками. Некоторые «эксперты» называют их «скамеечками». На них натягиваются шнуры или проволока. Места пересечений шнуров дадут нужные точки разметки, но не на грунте, а «висящие» в воздухе. Эти «точки» позднее переносят на грунт или на опалубку.

На верхнем бруске обноски забиваются три или пять гвоздиков-меток:

  • в центре – осевая метка, для оси стены фундамента;
  • справа и слева от осевой – метки ширина стены фундамента;
  • еще дальше – ширина подушки под фундамент.

Шаг 1. Разметка начальной стороны.

Начинаем со стороны, которая ближе к «красной линии».

На 1 – 1,5 м наружу от любого угла забиваем две обноски. Натягиваем осевой шнур. С помощью водяного уровня устанавливаем верхнюю часть брусков обносок на высоте «0». Отступив на 1 – 1,5 м забиваем в землю первый колышек – делаем начальную точку. От нее отвесом «поднимаем» точку на шнур. Отмеряем на шнуре длину стены по осям и делаем на нем метку. Опускаем точку на грунт и забиваем второй колышек. Между колышками – ось первой стены.

Шаг 2. Разметка стороны, перпендикулярной к начальной.

Используя теорему Пифагора и, зная длины сторон фундамента, рассчитываем длину его диагонали (по осям). На обноске перпендикулярной стороны, на осевом гвозде крепим конец шнура и натягиваем его на противоположную обноску. От пересечения с осевым шнуром отмеряем длину по осям второй стороны и делаем на шнуре оси второй стороны отметку. На свободном куске шнура завязываем узлы на длине диагонали по осям. Один узел закрепляем на метке оси третьей стороны и натягиваем второй узел в сторону противоположной обноски второй стороны. Совместив второй узел с меткой на шнуре второй стороны и, натянув шнуры, получим первый прямой угол.

Иной способ построения прямого угла – способ «египетского треугольника». На шнуре первой оси от его пересечения со второй осью отмеряем 4 метра или расстояние, кратное этой величине. На шнуре второй оси отмеряем 3 м или в той же мере кратное расстояние. Делаем на шнурах отметки и замеряем рулеткой между ними расстояние. Оно должно быть 5 м. Передвигая второй шнур относительно точки пересечения с первым, добиваемся точного значения – 5 м. Угол в этом случае будет прямой.

Шаг 3. Проделываем эти операции еще два раза и получаем еще два прямых угла.

Последние действия должны проходить в зоне одной точки – виртуальном угле фундамента, противоположном первому углу. Если все измерения делались аккуратно, а расчеты безошибочно, то два последних узла должны совпасть.

Шаг 4. Проверка прямоугольности разметки.

Из школьной геометрии известно, что обе диагонали квадрата или прямоугольника равны. Поэтому проверку делают, измерив длину обеих диагоналей и сравнив их.

Разница в несколько сантиметров допустима. Разметка осей фундамента закончена.

Шаг 5. Разметка краев стен и подушки. От осевой метки отступаем необходимые расстояния, вбиваем в обносной брусок гвоздики-метки и натягиваем шнуры уже по границам стен.

После проверки правильности виртуальной разметки всей сети в плане, т. е. в горизонтальной плоскости, она вся снимается и можно начинать выемку грунта экскаватором.

6.1. Допустимые погрешности при разметке фундаментов

Погрешности обычно накапливаются. Поэтому нужно начинать с максимально возможной точности первоначальной разметки. Диагонали фундамента обычного дома должны различаться не более чем на 3 – 5 см. Если вы сумели получить разницу в 2 см – то это очень хорошо.

Если она 1 – 2 см – то вы умеете делать разметку и работаете аккуратно. Если она 3 – 4 см – то вы на пределе допустимого. Если она 5 см и более – то нужно провести проверку длин всех отрезков и внести коррективы вплоть до последней операции. Перепроверять каждый угол и все узлы. После этого опять проверка диагоналей.

7. Разметка по обеспечению высотной нивелировки фундамента

Такая разметка делается лазерным нивелиром и наносится на колья обноски маркером по дереву.

Для этого рассчитывается высота уровня фундамента, точнее его верхней плоскости. Для сборно-монолитного фундамента это будет верхняя плоскость монолитного пояса.

Устанавливается лазерный нивелир и на нужной высоте «отбивается» горизонтальная плоскость. Она пересечет все столбики всех обносок. В месте контакта нужно нанести маркером на столбиках метки.

После готовности площадки для размещения фундамента восстанавливается сеть разметочных шнуров, и все значимые точки этой сети переносятся с помощью отвеса вниз на дно канавы или котлована для разметки зоны укладки (установки) подушки и опалубки для стен.

Можно монтировать опалубку.

Вопросы и ответы по теме

По материалу пока еще не задан ни один вопрос, у вас есть возможность сделать это первым

конструкции, виды оснований, инструкция по шагам, особенности монтажа

От правильной разметки зависит устойчивость и целостность строения. Грунт под фундаментом имеет свойство усаживаться, это может привести к разрушению постройки в ближайшем будущем. Первым и одним из самых важных этапов при построении дома является разметка участка под фундамент.

Разновидности конструкций

Как известно фундамент — это основа каждого дома. В зависимости от типа и состава почвы и его применения различают несколько видов. Его основная задача — переносить тяжесть дома на грунт.

Что в первую очередь нужно сделать при строительстве:

  1. Провести анализ почвы.
  2. Сделать качественную планировку. Как разметить участок под фундамент, особенности работ и расчеты — это первый и важнейший этап работ.
  3. Сделать гидроизоляцию, для этого применяется столбчатый или свайный фундаменты
  4. Приобрести качественные материалы.

Виды фундамента

Ранее использовали один основной тип фундамента — бетонный, им выложена добрая половина советских построек. Сейчас же есть дома совсем без фундамента. В основном безфундаментные здания строятся для хозпостроек. Построить дом без основы можно одним из простых способов. Способ заключается в сооружении основания из столбов-опор, на этих опорах и будет держаться постройка.

Ограждение участка под строительство

Ограждение участка под строительство

Различают такие виды конструкций:

  • Ленточный. Это фундаментальная конструкция в форме ленты, вкопанная в основу здания. Ленточный фундамент кладут для того, чтобы достать до трудносжимаемого участка земли. Ширина зависит от веса дома, чем больше ширина фундамента, тем менее будет давление на землю. Глиняная почва или почва с подземными водами не является проблематичной для монтажа ленточного фундамента. Не рекомендуется такая «подошва» при особо неравномерной структуре грунта.
  • Фундамет-плита представляет собой заасфальтированную площадь. Нагрузка при такой конструкции минимальная, но при этом она наиболее подвергается разрушению из всех типов сооружений.
  • Столбчатый и свайный фундамент. Эти два вида схожи, но не одинаковы. Они предназначены для самых сложных почв (для болотистых местностей). Такие фундаменты закладываются с помощью забивания и вкручивания свай в землю.
  • Комбинированные типы — фундамент с цокольным этажом. Для этого вырывается котлован, в нем монтируют стены цокольного этажа, следом заливается пол.
  • Столбчатый. Производится посредством расположения столбов по углам, и районам пересечения стен. При таком фундаменте нельзя строить цокольный этаж.
  • Монолитный фундамент употребляется при постройке нетяжелых деревянных конструкций.
  • Плиточный — это один из монолитных фундаментов, в качестве пола часто применяют монолит.
  • Плавающий фундамент применяется на насыпных грунтах и местности с обильными грунтовыми водами.
  • Винтовой фундамент. Состоит из винтовых свай, предназначен для почв с грунтовыми водами и оползнями.
Подготовка земли под фундамент

Подготовка земли под фундамент

Подготовка участка к разметке

Перед осуществлением работ следует позаботиться о наличии инструментов. Для разметки своими руками понадобятся:

  • Металлическая рулетка.
  • Проволока из бечевки или стали.
  • С десяток деревянных кольев.
  • Отвес и гидроуровень.
  • Арматурные обрезки
  • Лазерный дальнометр и нивелир.

Перед тем как отметить расположение строений на почве постройки, необходимо подготовить строительный проект и подготовить площадку. Проект должен составляться с учетом размера постройки, особенности почвы, толщины будущих стен, наличия цокольного этажа, размещения канализации и вида стройматериала для застройки. Стандартная технология укладки подразумевает сохранение прямоугольности.

Плотность грунта, качество материала и глубины траншеи влияет на конструкцию фундамента — вертикальный (глубина до 1 метра), с уклоном (глубина более 1 м).

При подготовке участка нужно очистить площадку от мусора, выровнять поверхность, для этого выравнивается почва, удаляются все ямы и бугры.

Стоит изначально подготовить хорошее место хранения для стройматериала, а также предусмотреть место для складирования отходов — его следует расположить так, чтобы обеспечить возможность подъезда транспорта для вывоза мусора. Непосредственно в процессе монтажа понадобятся вода и электроэнергия, обеспечение этих и подобных благ цивилизации будет обязательным.

Внешние границы

Организация рабочего процесса по разметке участка под фундамент проходит в несколько этапов. Первой в списке идет начало разметки. Разметка участка – это очень важный процесс, при несоблюдении определенных правил и пропорций может возникнуть погрешность, которая в будущем способна привести к разрушению постройки.

Пошаговая инструкция:

  1. Первый колышек вбивается следующим образом: чтобы он располагался наиболее близко границе площадки. От первого колышка отмеривается ровная линия по длине, она обязана проходить параллельно фронтальной границе. Таким же образом отмеривается линия по ширине.
  2. Получившийся угол должен равняться 90 градусам. Чтобы проверить правильный ли получился угол, нужно использовать лазерный реливер. При отсутствии подобного прибора, можно воспользоваться альтернативным угольником, имеющим стороны не меньше одного метра.
  3. Вертикальная отметка выполняется своими руками на случай монтажа сборной блочной конструкции. Для этого подготавливается несколько реек-раскладок, со специальными делениями, стандартный шаг равен 20 сантиметрам.
Обозначение границ фундамента

Обозначение границ фундамента

Рейки вбиваются по всем наружным углам, они должны быть в вертикальном положении. Раскладки погружаются в грунт до момента, когда первая метка (нулевая) не выйдет на поверхность фундамента. Для проверки можно применить теорему Пифагора — треугольник, имеющий стороны 3,4, 5, имеет прямой угол, который образовывается за счет примыкания меньших сторон к большей. Практически эта работа проводится таким образом:

  • Берется шнур длиной 12 метров.
  • От начала веревки делается отметка на первых 4 м, затем отмечается каждые 3 м.
  • Шнур крепится на первой линии разметки, участок, где отмечены первые четыре метра, нужно сделать перпендикулярно началу шнура.
  • Оставшийся конец веревки должен скрепляться с началом, таким образом, получившийся угол между меньшими по длине частями будет прямым.
  • Если концы веревки не соединились, то есть погрешность в расчетах, в таком случае нужно корректировать величину участка и перемещать колышки.
  • Для фундаментной разметки участка лучше подбирать правильную (целую) величину угла.

Внутренние границы

Начинать разметку внутреннего контура следует только после осуществления внешней контурной разметки. По рекомендации специалистов, оптимальная толщина фундамента — минимально 40 сантиметров. Толщина отмеривается от внешних границ, внутренние границы фиксируются колышком.

  1. Если у сооружения есть внутренние несущие стены, внешняя и внутренняя разметка производится подобным способом. Для того чтобы уменьшить давление на грунт при разметке каждого имеющегося угла, нужно проверять равенство диагоналей квадрата. Рытьё траншеи по линии границы

    Рытьё траншеи по линии границы

  2. При других, более сложных формах фундамента (Г-образных) — каждую нишу и плоскость требуется отдельно проверять на соответствие диагоналей и правильность углов. При другой планировке здания, когда стенки размещены не под прямым углом, следует обозначить контур здания и добавить или вычесть прямоугольный треугольник (обозначение необходимо для дальнейшей разметки и обнесения).

Заключительный шаг — обнесение внутренних границ.

Последним этапом является обноска границ. При этом все расчетные данные будущего построения отмечаются на поверхности площадки. Перед обнесением удаляется верхний земляной слой.

  • Обнесение выполняется деревянными рейками, они монтируются в грунт по ширине на расстоянии — полтора, два м. от угла. При натяжении шнура, полученное обнесение формирует контур из плоскостей, одна плоскость должна захватывать несколько столбиков.
  • Планки обязаны быть приколочены по одному уровню. От высоты обноски зависит длина основания сооружения. Правильное обнесение – одного размера, с учетом склона и рельефности поверхности, так как высота фундамента измеряется от основания в глубине траншеи до обнесения.
  • Основной порядок разметок одинаков для многих фундаментов независимо от величины траншеи, конструкции фундамента.

Соблюдая инструкции, вполне возможно смонтировать разметку самостоятельно.

Особенности монтажа

При планировке создания общего котлована выемку земли лучше осуществлять машинным способом (экскаватором). Ручной метод будет слишком длительным. Этапы работ производятся в том же порядке, что и для ручной обработки грунта.

Необходимо учесть о следующие моменты:

  • Граница траншеи должна быть превышать величину фундамента, специалисты рекомендуют отступать от каждой стены на полметра.
  • Обноска шнуром может препятствовать передвижению техники, поэтому ее следует хорошо закрепить. Для этого границы отсыпаются песком или по всему периметру нужно набить примечательные колья.
  • Контроль за выемкой котлована должен осуществляться обязательно, так как экскаватор ковшом, вероятно, захватит лишнюю часть участка.
  • После размещения обноски на уровне натягивается шнур, от которого с помощью отвеса можно проконтролировать наружную фундаментную сторону при монтаже.
  • На уровне основания котлована натягивают шнур либо проволоку. Это необходимо для точной укладки подушки под блоки.
  • После того, как разметка участка под фундамент окончена, можно приступать к монтажу последнего.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
