Как проверить диагональ фундамента: Как проверить диагональ фундамента?

Диагонали равны, а дом неровный. Как это возможно? (все варианты) | Строю для себя

Источник фото: http://blog.marisrub.ru/building/razmetka-fundamenta-pod-dom/

Источник фото: http://blog.marisrub.ru/building/razmetka-fundamenta-pod-dom/

Добрый день, уважаемые гости и подписчики канала «Строю для Себя»!

Полгода назад на своем канале я рассказывал историю, о том как соседу чуть не запороли дом. При равных диагоналях, углы фундамента дома не являлись прямыми, а противоположные стороны отличались друг от друга на 11 см. (Если Вам интересно, статья ЗДЕСЬ).

На самом деле, большинство людей привыкли думать, что при построении осей дома равные диагонали свойственны только прямоугольным четырехугольникам, но к сожалению это не так. Поэтому, некоторые строители и путаются, недопонимая, как так вышло, диагонали равны, а раскладка кирпича не получается.

Неровный фундамент может привести к последствиям, обозначенным на рисунке, когда вертикальная плоскость кирпичной стены не совпадает с плоскостью фундамента, и выровнять строение другим способом не выходит.

Отсюда вытекают проблемы с облицовкой цоколя, а самое важное — с эксплуатационными характеристиками строения, в случае, если стена свисает с цоколя более, чем допустимо для используемого стенового материала.

Поэтому, лучше 7 раз отмерить и один раз выкопать! 🙂

Я приведу несколько примеров непрямоугольных четырехугольников с равными диагоналями и пунктиром обозначу границы прямоугольника, чтобы для наглядности видеть отклонение сторон и углов. В их число входит:

1. Равнобедренная трапеция

Данный вариант чаще всего и получается. Обманчив тем, что боковые стороны и диагонали равны. Поэтому, никто не задумывается, что это может быть иная фигура нежели прямоугольник. Ведь на местности, на большой территории не видно этого без контрольных замеров.

2. Неправильный четырехугольник

Ни углы, ни стороны не равны между собой, но диагонали равны!

И подобных геометрических фигур, схожих с фигурой №2, великое множество. Возьмите две одинаковые спички, скрестите их и перемещайте, словно две одинаковые диагонали и вы получите множество фигур…

Почему оба варианта могут иметь место на стройке?

Банально, но это не только незнание геометрии, но может быть и невнимательность даже опытного строителя. Человека могли отвлечь. Обычно происходит так:

С помощью шнурки строится прямоугольник в точности с проектными размерами. По углам забиваются колья. Так как, все стороны построены и равны проектным данным, переходим к проверке диагоналей. Замеряя, получаем неравенство диагоналей с отклонением, допустим, 7 см. Конечно, с первого раза сделать правильную фигуру на местности невозможно. Начинаем нивелировать углами, чтобы добиться равных диагоналей. Готово! Диагонали равны!
На улице жара, постояли в теньке, глотнули водички, позвонили жене, пообедали. — Что там, диагонали равны? — Равны! -Ааа, ну значит делаем обноску и копаем!
Да и вообще, куча факторов сбить строителя. Уже у мастера вылетело из головы, что добиваясь равных диагоналей и смещая угловые колья даже на 1-2 см. мы уже получили неравенство сторон, что соответствует любому из вариантов рисунков.

Конечно, можно сказать «бред«, можно сказать «да все строители знают египетский треугольник 3-4-5», но факт остается фактом, тысячи домов построены и будут еще строиться с огромными отклонениями по невнимательности. Сюда же относятся случаи с использованием китайских рулеток, которые растягиваются на 1 см. при длине в 3 м.

Второй, очень часто встречающийся момент, когда все измерения сделаны с точностью до сантиметра, а в итоге получен — неровный фундамент, — работа вне горизонтальной плоскости. Поверхность земли имеет уклон, и если даже оси построены и шнурки натянуты вроде бы ровно, то при проецировании на горизонтальную плоскость мы получаем неверный результат.

Лично я сталкивался с ситуацией, когда землекопы, выкидывая грунт из траншеи, сбили натянутую шнурку, тем самым сдвинув ось на 3,5 см. Задели нить, переместили границу стены и выкопали неправильно. А замечено это было только в процессе монтажа опалубки.

Поэтому, я всегда рекомендую выполнять контрольные замеры!

На этом всё, думаю статья Вам понравилась! Спасибо за внимание!

Бетон в землю. Уходит ли цементное молочко из бетона и как проходит реакция цемента и воды?

Нагрузка от дома на грунт практически одинакова с нагрузкой человека на землю (Интересный факт)

Дома с одинаковой полезной площадью: одноэтажный 12х12 и двухэтажный 9х9. Какой дешевле строить?

Как рассчитать и вывести диагональ фундамента

Как рассчитать и вывести диагональ фундамента.

Чтоб правильно рассчитать и выставить диагональ фундамента или опалубки фундамента очень хорошо нанять спецов. Но если вы уже несколько раз видели передачу квадратный метр , несколько раз слышали разговор о том как надо строить, а еще кучу анекдотов о строительстве? другое дело. Это и дает нам полное право предполагать, что мы сами справимся с таким простым делом, как углы и диагонали опалубки фундамента. Именно такого высокого мнения о себе каждый, кто планирует строить баню своими руками (Ха-ха.

О начале разметки и проектирования фундамента и опалубки я писал в статье Монтаж опалубки ростверка фундамента. На момент вбивания кольев и установки внешних досок опалубки я уже проверял длину диагонали. Все сходилось до миллиметра. Это самое главное условия получения прямых углов сруба бани. Но после первой разметки были манипуляции с установкой дна ростверка, монтаж внутренних щитов опалубки, доделывание опалубки столбиков от уровня земли до дна будущего фундамента. Конечно же, я очень старался чтоб ничего не сдвинуть, и колья вбивал глубоко.

Но как и во всякой стройке, случился перекосяк. Это не так страшно, как если бы я этого не заметил или я об этом не знал. Поэтому я перед укладкой арматуры решил опять проверить диагонали. Разница получилась в 2 см. Вот и хорошо, что обнаружилось до заливки бетона.

Как вывести диагональ опалубки.

Для упрощения постройки правильной опалубки я делал длину стенок абсолютно равной. Поэтому перекос может получиться только в виде ромба. На рисунке умышлено увеличена степень перекоса опалубки для наглядности. Для исправления ситуации поступили так.

ослабил поочередно крепление вертикальных кольев в земле и щитов опалубки.

сместил первый столбик в противоположную сторону на половину расстояния С и закрепил его к щитам в новом месте крепления.

сместил второй столбик в противоположную сторону на половину расстояния С и закрепил его к щитам в новом месте крепления и так далее.

зная длину диагонали . натянул ленту рулетки от угла до угла до точки Z диагональная желтая линия. Северный щит опалубки смещал в направлении большой стрелки до пересечения края опалубки с отметкой на рулетке в точке D , которая соответствовала длине диагонали.

в таком положении и фиксировалась опалубка к кольям забитым в землю.

Такое комбинированное перемещение одной из сторон опалубки (северной на рисунке) не было слишком трудном, поскольку колья и первоначальное расположение опалубки соответствовали правильному положению. Поэтому смещение диагонали было минимальным и усилия по корректировке положения щитов не вызывали механического напряжения и усилий.

Способ установки углов по равным диагоналям можно использовать только при условии равенства сторон. Равенства диагоналей будет достаточно.

Для сторон опалубки с большим размером возможно применить правило золотого треугольника. Если такой треугольник, согласно теореме Пифагора, имеет стороны 3, 4, то гипотенуза равна 5 единицам. Таким образом, достаточно отмерить на сторонах опалубки части кратные 3 и 4 у вершины прямого угла и тогда расстояние между контрольными точками будет 5 частей! Это и будет гарантией прямых углов и равенства диагоналей.

Для осуществления правильного планирования монтажа опалубки очень рекомендую использовать метод обноски, который позволяет в любое время монтажных работ производить сверку углов, снимать и повторно устанавливать шнуры периметра фундамента.

Перед заливкой фундамента не поленитесь еще раз проверить диагонали. Это лишним не будет! Бетон невозможно легко и быстро поправить. Ошибки исправлять очень дорого и долго. Фундамент для сруба имеет больше требований к качеству чем фундамент для каменного дома. Раствором уже ничего не выровнять.

Не забудьте перед заливкой смазать опалубку для ее легкого демонтажа.

Свой дом — Разметка фундамента

После того, как будут определены положение дома на участке и высота фундамента, получены необходимые разрешения, надо выдать задание экскаваторщику. По окончании его работы в земле останется большая яма с грубо обработанными стенками. В ней нужно будет разметить горизонтальную площадку заданной глубины и ориентации.
Хотя разметка фундамента может показаться сложной работой, на практике каждый этап выполнения ее достаточно прост. Самое важное — разбить процесс разметки на отдельные операции и свести ее к установке шнура с базовой точкой на нем. От этой точки размечают прямой угол и горизонтальную плоскость — основу разметки фундамента. В качестве примера рассмотрим разметку фундамента из бетонных блоков. Причем основные принципы разметки пригодны и для монолитного бетонного фундамента, и для любых других.

При устройстве фундамента с подвалом длина и ширина котлована должны быть на 1,5 м больше сторон фундамента. Разметив котлован, отступают внутрь линий разметки на 1,5 м и сухим цементом, известью или краской размечают контур фундамента для экскаватора. При выборке грунта экскаватором до намеченных линий разметка углов дома, которую вы так тщательно выставляли, будет нарушена. Поэтому для восстановления разметки периметра фундамента снаружи котлована придется установить несколько вспомогательных колышков (рис. 1).

Рис. 1. Использование колышков для разметки линий фундамента. Угловые колышки, забитые на одной линии со сторонами фундамента и вне котлована, могут быть использованы для повторной точной установки углов фундамента. Для определения перепада высот в качестве репера можно использовать любой из них

На одной линии с каждой длинной стеной фундамента забивают базисные колышки вровень с землей, но выносят их на 3,5 м за габариты фундамента. Затем около базисных колышков забивают колышки-ориентиры так, чтобы они выступали над землей приблизительно на 0,6 м. На ближайшем колышке-ориентире и в журнале записывают расстояние от каждого базисного колышка до угла будущего дома. Затем к ориентирующим колышкам привязывают красную ленту, чтобы их мог увидеть и не сбить экскаваторщик.
Глубину котлована следует выдержать с точностью до нескольких сантиметров. Для этого нужно воспользоваться эталонной точкой вне котлована и проводить измерения от нее, чтобы определить нужную глубину ямы погреба. Хорошей эталонной точкой может служить один из угловых колышков.
Таким образом, до переноса шнура, изображающего верх фундамента, устанавливают нивелир и «простреливают» высоту шнура верха фундамента и базисного колышка. Затем, вычтя высоту базисного колышка из высоты верха фундамента, определяют то, что я называю «перепадом». Так как этот размер важен, его тоже надо записать в журнал. Определяют высоту пола подвала по отношению к высоте верха фундамента (рис. 2).

Рис.2. Определение высоты пола подвала. В этом примере угловой базисный колышек забит ниже высоты верха фундамента на 830 мм — высоты, измеренной нивелиром до копки котлована. Для подвала высотой 2400 мм расстояние между дном котлована и верхом фундамента должно быть около 2600 мм

В нашем примере эта высота — 2400 мм. Можно легко вычислить, как глубоко надо копать от линии разметки верха фундамента. Так как в нашем примере дно котлована на 200 мм глубже верхней плоскости пола подвала, котлован надо копать до глубины 2600 мм, считая от верха фундамента. Сравнение разницы высот верха фундамента и колышка подскажет, как глубоко копать по отношению к торцу колышка. В данном случае разница в высоте между верхом фундамента и базисным колышком — 830 мм, в то время, как разница в высоте между базисным колышком и дном котлована — 1770 мм (2600-830=1170). Записывают эти высоты в журнал, снимают шнур, изображающий верх фундамента, и убирают нивелир. Теперь можно копать котлован.

После того, как котлован будет выкопан почти на 2/3 глубины, за пределами площадки устанавливают нивелир и периодически проверяют глубину. Для этой работы понадобится помощник. Первое, что надо сделать, — «прострелить» высоту базисного колышка по отношению к новому положению нивелира. Так как известно, на какую глубину следует копать от колышка (1770 мм), то надо просто добавить этот размер к показанию, считанному над базисном колышком при новой установке нивелира (рис. 3).

Рис. 3. Выкапывание подвала до нужной глубины. Первоначальным замером по нивелиру определяют разницу высот между базисным колышком и линией верха фундамента (830 мм) и между базисным колышком и дном котлована (1770 мм). Следующим замером надо найти новую высоту базисного колышка (в этом примере 450 мм) и добавить ее к первоначальной разнице высот (1770 мм), чтобы определить реальную глубину котлована для каждой установки нивелира (в этом примере 2220 мм).

Периодически нужно останавливать экскаватор, чтобы можно было проверить по нивелиру, на сколько еще следует углубить дно котлована. Чтобы выявить высокие места, глубину дна проверяют в нескольких точках. Действуя таким образом, по мере подхода к нужной глубине экскаваторщик может сделать дно котлована довольно горизонтальным. Чем ближе к нужному уровню, тем чаще надо проверять глубину. Точность горизонтирования дна котлована зависит от типа грунта, используемой техники и мастерства экскаваторщика.

Лучше всего заранее обдумывать план действий, а на площадке надо появляться с законченными расчетами и эскизами. Расчет гипотенузы прямоугольного треугольника, пока бригада простаивает, — бесполезная трата денег. Еще хуже — торопиться и суетиться, пытаясь сделать несколько дел сразу — это только увеличивает вероятность появления ошибки.
Из тех же соображений стоит составить перечень всех инженерных коммуникаций, которые предполагается провести в дом. Сразу необходимо учесть проходные отверстия для труб и гильз, штробы, расположение арматуры. К перечню я бы добавил все проемы (оконные, дверные и вентиляционные), карманы для балок, основания для столбов и анкера в верхней части фундамента.
Наконец, помните, что по строительной площадке надо будет перемещать тонны и тонны грунта и материалов. А когда вы забьете базисные колышки и установите доски обноски, надо подумать о маневрировании крана, экскаватора и бетоновозов. Иногда для подхода техники, вопреки планам, приходится доски обноски переносить. Не пугайтесь! Это в порядке вещей и обычно на их перестановку уходит всего несколько минут.

Но вот котлован вырыт. Что же дальше?
Итак, экскаватор покинул стройплощадку и теперь нужно восстановить разметку углов и верхней линии фундамента по оставшимся угловым базисным колышкам. Для этого отступите от них примерно на 1 м и забейте в землю стойки обноски (по две на каждый колышек) так, чтобы их торцы превышали верхнюю линию будущего фундамента. Затем нивелиром (рис.4) «прострелите» горизонтальную плоскость (в нашем случае она расположена на высоте 1190 мм над верхним срезом базисного колышка) и определите высоту верхней линии фундамента. Эту операцию лучше делать вдвоем.
Попросите своего напарника приложить линейку или измерительную рейку к одной из стоек обноски и приподнять ее до отметки, соответствующей разнице между показанием, считанным над базисным колышком (1190 мм), и перепадом (830 мм). Это значение равно 1190-830 = 360 мм. Таким образом, как только вы увидите в перекрестье нивелира это число на линейке, скомандуйте помощнику, чтобы он отметил на стойке положение нижнего торца линейки.
Отметив высоту верхней линии фундамента на всех стойках обноски, скрепите каждую пару досками, а затем натяните шнуры — они покажут вам верхнюю линию фундамента. После этого отложите от базисного колышка нужное расстояние (в нашем случае — 3,6 м) и фломастером отметьте на шнуре положение первого угла. От этой точки отмерьте длину фундамента (14,4 м) и получите положение второго угла.
Теперь можно разметить весь верх фундамента, а затем перенести отвесом его углы на дно котлована (рис. 5).

Рис. 4. Перенос высоты верхней линии фундамента; а) Отгоризонтируйте нивелир и считайте высоту над угловым базисном колышком (1190 мм) б) Из этого значения вычтите перепад высот, который был определен и записан до выборки котлована. В этом примере перепад высот — 830 мм, то есть 1190-830=360 мм. в) Чтобы отметить высоту верхней линии фундамента, у каждой стойки доски обноски совместите отметку 360 мм на линейке с перекрестием нивелира и сделайте на стойках отметки по нижнему торцу линейкиРис. 5. Провешивание верхней линии фундамента и разметка углов первой стены;Установите доски обноски по углам котлована и натяните между ними шнур, на высоте, соответствующей верху фундамента. Затем, отложив от углового базисного колышка определенный размер, отметьте на шнуре углы фундамента и отвесом перенесите эти точки на дно котлована

Очевидно, что определив положение углов одной длинной стены фундамента, можно разметить и другую, которая должна располагаться параллельно первой. Снова забейте стойки, с помощью нивелира перенесите на них верхнюю линию фундамента и прикрепите по этим отметкам доски обноски. Затем на заданном расстоянии (в нашем примере — 8,1 м) натяните параллельно первому второй шнур (рис. 6) и приступайте к разметке боковых стен. Заметим, что на первом шнуре два угла фундамента уже определены. А значит, нам нужно лишь натянуть шнуры под прямым углом к этим отметкам, чтобы получить положение боковых стен. Сделать это можно расчетным способом. По теореме Пифагора гипотенуза с прямоугольного треугольника со сторонами а=8,1 м и Ь=14,4 м будет равна 16,52 м. Значит, нам нужно лишь растянуть рулетки по диагонали из «угловой точки» на первом шнуре до пересечения значения 16,52 м на ленте со вторым шнуром. Это и будет 3-й угол. Аналогично определяют положение 4-го угла. Для контроля измеряют расстояние между 3-м и 4-м углами. Оно должно равняться 14,4 м (рис. 7).
Рис. 6. Параллельные шнуры.Рис. 7. Разметка верха фундамента; а) Определите положение длинных стен и одной пары углов. б) Для определения второй пары углов рассчитайте длину диагоналей по теореме Пифагора. в) После этого установите доски обноски и натяните между ними шнуры обозначающие боковые стены

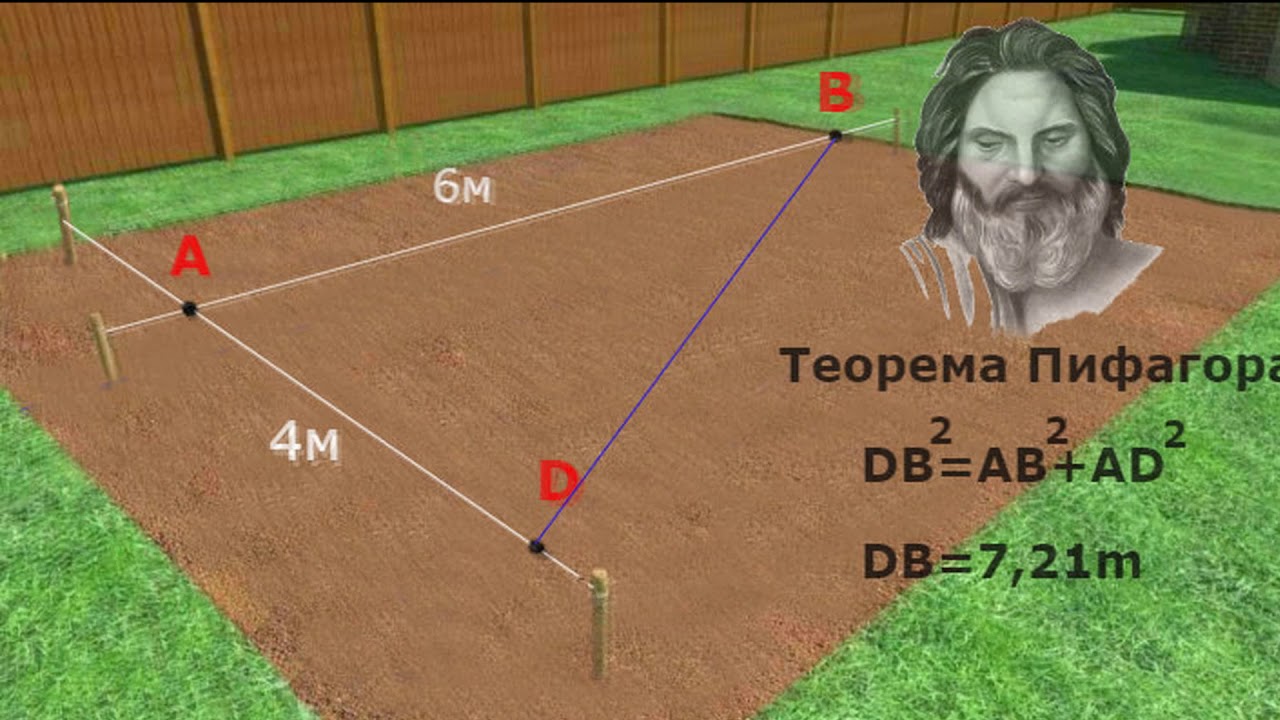

А если не хочется высчитывать, то можно воспользоваться правилом прямоугольного треугольника со сторонами «3-4-5». Разделите длину боковой стены (8,1 м) на 3. Затем умножьте полученное значение (2,7) соответственно на 4 и 5 и получите второй катет и гипотенузу египетского треугольника (10,8 и 13,5 м). После этого отмерьте 10,8 м от угла и сделайте на шнуре отметку, а затем натяните от нее диагональ длиной 13,5 м (рис. 8).

Рис. 8. Разметка прямых углов фундамента способом расчета углов прямоугольного треугольника со сторонами «3-4-5»; а) Примите один катет прямоугольного треугольника а=8,1 (3×2,7) м, другой Ь=10,8 (4×2,7) м и гипотенузу с=13,5 (5×2,7)м б) Отложите 10,8 м на базисном шнуре и сделайте отметку в) Отложите гипотенузу 13,5 м до пересечения со вторым шнуром и сделайте отметку г) Отложите 14,4 м вдоль базисного шнура и сделайте еще одну отметку д) Если диагонали равны, все размеченные углы будут прямыми


Каким бы способом вы не размечали фундамент, обязательно проконтролируйте разметку — сравните длину диагоналей полученного прямоугольника.

Определившись с верхом фундамента, можно приступать к разметке основания (напомню, что мы решили делать фундамент из бетонных блоков).
Вполне очевидно, что основание должно быть горизонтальным, а от верхней линии фундамента его верхняя плоскость должна быть на глубине, кратной размерам блоков. В противном случае придется либо «подтягивать» вверх первый ряд кладки, либо резать или обкалывать нижнюю сторону бетонных блоков первого ряда. Все это может вылиться в ненужные хлопоты и в небрежную кладку со слишком толстыми швами, чтобы компенсировать погрешности.
В рассматриваемом примере фундамент по высоте предполагается сложить из 13 рядов полных блоков (рис. 9).

Рис. 9. Разметка основания; Основание должно быть горизонтальным, симметрично размещаться относительно стены фундамента и располагаться на глубине, кратной размерам блоков


Так как каждый блок, включая шов, занимает по высоте 200 мм, нам надо отложить вниз от верхней линии фундамента 200×13=2600 мм. Кроме того, стена фундамента должна проходить точно посередине основания. Чтобы это сделать, перенесите сформированные шнурами с помощью отвеса углы на дно котлована и отметьте их колышками (см.рис. 2). От этих колышков, показывающих наружные углы фундамента, и размечайте основание. И еще один момент, о котором не следует забывать. В соответствии со строительными нормами основание должно выступать за стену фундамента на 100 мм. Поскольку мы решили использовать блоки толщиной 300 мм, ширина основания должна быть не менее 500 мм. Таким образом, чтобы стена фундамента встала точно посередине основания, отложите от колышков 100 мм — наружу и 400 мм — внутрь фундамента. Хотя я бы посоветовал добавить наружу не 100, а 200 мм. В этом случае после разборки опалубки останется канал шириной 200 мм для устройства дренажа основания (см рис. 6). Очень важно правильно установить опалубку для заливки основания. Ее щиты должны быть выверены по уровню строго на нужной высоте (в рассматриваемом случае — 2600 мм от верхней линии фундамента).

ПЛАНИРОВКА ЗДАНИЯ: Как это сделать быстро, точно и надежно

На острове, где я живу, есть старый фермерский дом, известный по всем неправильным причинам. Он находится примерно в 200 ярдах от края проселочной дороги, но даже на таком расстоянии он всегда привлекает внимание моих детей, когда мы проезжаем мимо. Проблема в принципиально плохом фундаменте. Вы можете увидеть это ниже. Конечно, с этим местом много чего не так, но хуже всего — фундамент.Поэтому ничего другого исправлять не стоит.

Здесь не работает фотошоп! Разрушение фундамента лежит в основе этой катастрофы. Всякий раз, когда я вижу такие вещи, это мощное напоминание о том, что фундамент имеет ключевое значение, и правильное его изложение жизненно важно.

Очевидно, это место было построено не на пустом месте. Он просто так обосновался за эти годы, потому что был построен на мягкой (и, вероятно, влажной) почве. Но, тем не менее, ситуация выдвигает на первый план важный факт о качестве. Здания должны быть прямыми, ровными и ровными.И начать таким образом — с правильными процедурами компоновки фундамента — является ключевой частью ответственности любого строителя. Хитрость заключается в том, чтобы делать это эффективно и уверенно. То, что вы узнаете здесь, применимо ко всему, от садовых сараев до особняков.

Процесс планировки здания на самом деле представляет собой работу по наложению неестественно прямых, квадратных и ровных форм на неровности окружающего мира. И это ключ к новому зданию или капитальному ремонту, который не вызовет насмешек и неодобрения детей и взрослых после его завершения.Вы можете сделать лучшую работу по отделке где угодно, но если стены и полы шатаются из-за того, что на раннем этапе были сокращены пути, качество остается второсортным.

Схема здания: начало широкого хода

Каждое здание начинается с какого-то чистого листа, и первые отметки, которые вы делаете на земле для фундамента или бетонной плиты, должны быть достаточно точными и прочными, чтобы выдержать натиск экскаваторов, грузовиков и общего хаоса, который является частью начала каждого здания.

Лучший метод, который я нашел для разметки котлована фундамента или плиты на уровне земли, включает веревку, несколько 12-дюймовых шипов и баллончик с краской. По одному шипу вбивают в землю в каждом углу, между ними туго натягивается веревка, затем поверх веревки наносится линия из баллончика с краской, отмечающая грязь или траву, покрывающую участок. Поднимите шипы и веревки, когда закончите, и у вас останутся полунестираемые следы, по которым может работать любой оператор тяжелой техники, проехать и по-прежнему легко следовать.Сделайте этот нарисованный контур на несколько футов длиннее, чем площадь вашего здания по всему периметру, и вы создадите удобное пространство для строительства фундамента и установки дренажных элементов. Помните, что первая яма, которую вы выкопаете, должна быть достаточно большой, чтобы в нее поместился фундамент вашего проекта. Хитрость во всем этом заключается в создании контура раскопок с шипами и веревками, которые на самом деле имеют квадратные углы.

А так как плотницкие угольники не такие уж большие, придется придумать что-то еще.

Самый простой способ обеспечить прямоугольность углов на основании здания — использовать одновременно две измерительные ленты, каждая из которых должна охватывать самую длинную сторону здания и диагональную линию, проходящую от угла к углу.

Я называю это «системой макета с двумя лентами», она проста и невероятно точна. Пара 20-футовых лент подойдет для сараев и крошечных зданий; 50-футовые ленты лучше всего подходят для небольших и средних зданий. Для большинства домов вам понадобится лента длиной 50 и 100 футов.Ключом к ценности метода двух лент является небольшой, но очень важный геометрический факт.

Когда любая четырехсторонняя фигура имеет противоположные стороны одинаковой длины, углы гарантированно являются прямыми, если диагональные измерения, проведенные от угла к углу, также равны. Это гениальная геометрия системы. Преимущество одновременного использования двух лент заключается в том, что вы можете одновременно проверять диагональную линию и одну сторону здания в полном масштабе.

Посмотрите видео ниже, чтобы объяснить, как это работает, а затем читайте подробнее.Это видео является частью моего онлайн-курса под руководством инструктора для начинающих, желающих построить свой собственный крошечный дом.

Начните работу, вбивая в землю два шипа на расстоянии самой длинной стороны предполагаемой ямы для постройки. Теперь пришло время вычислить длину диагонали, которая соединяет третий квадрат шипа с первыми двумя. Используя калькулятор, определите размер диагонали по формуле Пифагора. Это тот, который упоминается в видео выше.

размер диагонали = квадратный корень из {(короткая сторона строительного отверстия)2 + (длинная сторона строительного отверстия)2}

ПРИМЕЧАНИЕ. Число «2» в приведенной выше формуле означает «возведение в квадрат», т. е. нечто, умноженное само на себя.

Имея в руках этот номер ключа, зацепите один конец каждой ленты за один из двух шипов в земле, затем вытяните ленты вместе, чтобы они пересекались под углом.

Место, где ширина строительного отверстия на одной ленте пересекается с размером диагонали на другой ленте, обозначает место, где должен пройти третий шип.Воткните этот шип в землю и соедините его с двумя другими веревкой. Теперь у вас есть вторая сторона здания, расположенная точно перпендикулярно первой. Повторите процесс с двумя лентами для третьей стороны, затем дважды проверьте, равны ли противоположные стороны и диагонали. На фото ниже вы можете увидеть две перекрещенные ленты. Я сделал этот снимок, когда раскладывал здание, которое построил несколько лет назад.

Две ленты, скрепленные по диагонали, как часть моего макета фундамента здания. Вы получите идеально прямые углы с правильными измерениями, перекрывающими друг друга на лентах.

Вы правы, если задаетесь вопросом о необходимости предельной точности на данном этапе. Точная точность пока не является абсолютно необходимой, так как вы намечаете только форму отверстия в земле или расположение плиты, а не фактический фундамент.

Но все же не торопитесь, потому что позже вам нужно будет снова выполнить операцию измерения диагонали, только с гораздо большей точностью, когда вы разметите фактический фундамент здания, а не просто контур отверстия в земле. Фундаменты и фундаментные стены можно разметить тем же методом двойной ленты.Это лучший способ быстро и точно разметить прямые углы. Стремитесь к диагоналям, равным 1/8 дюйма, и называйте это идеальным.

Схема здания: достижение вертикальной точности

Получение контура квадрата здания — это первый шаг компоновки, но не единственный. Вам также нужно будет выполнить фоновую работу, необходимую для создания ровных поверхностей, на которых можно строить. Это требует различных инструментов и способов мышления.

Лазерный уровень является одним из самых эффективных инструментов, помогающих при вертикальной планировке здания. Позволяет одному человеку надежно размечать правильные отметки для фундаментов, фундаментных стен и перекрытий за долю времени, которое требуется при использовании традиционных нивелирных инструментов. Некоторые строители утверждают, что лазерные уровни не так точны, как оптический строительный уровень, но у меня никогда не было проблем со своим. В любом случае, никто не может поспорить со скоростью и удобством лазера. Даже если вам придется вернуться позже и настроить что-то с переходом или водным уровнем, лазерное оборудование все равно экономит время.

Лазерные инструменты, наиболее полезные для разметки фасадов, обычно используют вращающуюся лазерную головку, которая вращается внутри неподвижного основания. Поскольку лазерные линии невидимы при дневном свете, ручной лазерный детектор используется для оценки положения опалубки, подоконников, кромок плит — всего, что должно быть на одном уровне или точно на той же высоте, что и какой-либо другой элемент. Вы можете увидеть вращающийся лазерный уровень, который я использовал при закладке фундамента мастерской, которую я построил.

Вращающийся лазерный уровень, подобный этому, позволяет одному человеку легко проверить горизонтальность проекта в одиночку.

Независимо от того, что вы используете для отметки уровней, когда начинаете строительные работы, есть один секрет успеха. Никогда не измеряйте только один раз. Каждый фундаментный проект или кампания по плитам предлагает несколько возможностей проверить и перепроверить, что ключевые области на самом деле находятся на том уровне, на котором они должны быть. Используйте любую возможность, чтобы сделать все правильно. Возможно, одна из самых упускаемых из виду возможностей обеспечения ровного старта происходит на этапе порога. Кирпичная кладка по своей природе грубая и неточная, поэтому вам следует перепроверить, чтобы любая плита порога, которую вы прикручиваете, была действительно ровной. Если это не так, доведите его до совершенства каждые несколько футов, а затем используйте пену с низкой кратностью, чтобы закрыть зазор между подоконником и фундаментом, прежде чем закрепить его болтами.Это потрясающая техника для всех конструкций фундамента. Распыляемая пена превосходит любой тип прокладки для раскатываемого фундамента, потому что она расширяется, заполняя щели, действуя как мощный клей. Просто убедитесь, что всегда используете составы с низкой кратностью для этого применения, потому что обычная расширяющаяся пена набухает достаточно, чтобы прогнуть пластины порога вверх, если вы не будете осторожны.

Высокотехнологичные инструменты — не единственный способ обеспечить ровность элементов здания.  В некотором смысле одна из старейших систем выравнивания в мире — уровень воды — остается самой универсальной.Вы можете легко сделать свой собственный с оборудованием стоимостью 10 долларов, прикрепленным к обычному садовому шлангу. Этот подход дает отличные результаты, которые абсолютно точны. Вы можете увидеть, как это работает, в видеоуроке ниже, а также в моем онлайн-курсе по строительству крошечных домов.

Чтобы резюмировать то, что вы только что видели в видео, прикрепите ремонтную муфту с внутренней резьбой к охватываемому концу садового шланга, а соединительную муфту к охватывающему концу шланга. Затем наденьте 16-дюймовую прозрачную виниловую трубку на концы ремонтных муфт, затем полностью заполните шланг водой. Поскольку вода все время ищет свой собственный уровень, жидкость, которую вы видите через прозрачные виниловые трубки, всегда будет оседать на одной и той же высоте после того, как каждая из них перестанет плескаться. Независимо от того, где находятся концы шланга, высота водопроводных линий всегда одинакова между собой. Водяные уровни — единственный инструмент такого рода, который может работать с абсолютной точностью даже на углах.

Как и многие другие вещи в строительстве, правильная компоновка конструкции несложна, если вы знаете, как это сделать. Хитрость заключается в понимании методов, которые быстро приносят гарантированный успех. И если гордость за свою работу не является достаточной мотивацией, чтобы держать вас на правильном пути, просто подумайте обо всех этих детях, которые ищут что-нибудь интересное, чтобы посмеяться над скучными поездками.

Надеюсь, эта статья и эти видеоролики были вам полезны. Пожалуйста, помогите мне покрыть расходы на создание такого контента. Нажмите кнопку «Купить мне кофе» ниже, и вы найдете безопасный, быстрый и простой способ внести свой вклад.Большое спасибо всем, кто помогает. Я признателен за это.

ТРЕЩИН! На что обратить внимание [и как их отремонтировать]

Трещины в доме — это тревожная вещь! Будь то что-то, что вы найдете в новом доме или в старом доме, может быть неприятно заметить трещины, образующиеся в стенах. Хотя иногда они могут быть признаком более серьезной проблемы, часто трещины являются просто симптомами того, что стена со временем оседает. Чтобы определить, что нужно исправить с помощью фундамента, а что можно исправить косметически, Allied создала это руководство по трещинам — что нужно проверить и как их исправить.

Когда трещина имеет фундаментальное значение

 Проблемы с фундаментом – это, к сожалению, обычное явление при владении домом. Хотя такие трещины в доме могут показаться пугающими, лучше признать их наличие как можно скорее! Трещины будут разными в зависимости от материала, из которого сделана стена. Для штукатурки и гипсокартона важно искать диагональные или «ступенчатые» трещины. Обычно это явные признаки проблем с фундаментом. Их важно принимать к сведению и отслеживать с течением времени, если они относительно тонкие.Если они больше, чем 1/4 дюйма, их необходимо устранить.

Для бетонных стен немного отличается. В бетонных стенах почти каждый вид трещин опасен или свидетельствует о проблемах с фундаментом. Вертикальные и диагональные трещины в бетоне являются верными признаками движения фундамента. В противном случае эти трещины, как правило, указывают на то, что стена была построена неправильно, особенно если трещины расширяются вверху или внизу.

Важно обращать внимание на трещины, но также важно обращать внимание на цвет.Трещина с желтыми или коричневыми пятнами вокруг нее — это трещина, на которую, вероятно, повлияла утечка. Будь то утечка из окна, крыши или водопровода на чердаке, вода может испортить гипсокартон.

Когда трещина косметическая

Если ваш дом только что построен, очень велика вероятность того, что трещины образовались просто из-за того, что дом встал на свое место. В новых пиломатериалах иногда есть вероятность того, что древесина сохранила воду, и по мере высыхания древесина дает очень небольшую усадку.Это приводит к тому, что стена немного смещается и появляются трещины. В новом доме рекомендуется подождать год, следить за трещинами и следить за тем, чтобы они не превышали 1/4 дюйма. Через год, когда жилище полностью обустроится, трещины можно будет заделать.

Трещины часто появляются в самой слабой части стены, чаще всего вокруг дверей и окон. Микротрещины вокруг любого из них обычно являются признаком осадки дома, разрушающей стену. Поскольку шпильки в стенах простираются от потолка до пола, и эти шпильки обрезаны, чтобы соответствовать дверям и окнам, это делает стену уязвимой для оседания и, следовательно, трещин.Эти трещины не о чем беспокоиться, если только они не сопровождаются другими признаками проблем с фундаментом, такими как двери, которые не закрываются должным образом.

Если дом пустует большую часть года, увеличивается вероятность появления трещин. Это просто из-за того, что в доме никого нет, и, следовательно, в нем нет такого климат-контроля, как могло бы быть в противном случае. Особенно, если дом находится в зоне экстремальных колебаний температуры, при расширении и сжатии гипсокартона будут появляться трещины.

Еще одна причина появления косметических трещин – некачественная оклейка лентой.Гипсокартон устанавливается путем заполнения швов между панелями скотчем и гипсокартонным раствором. Если использовать недостаточное количество глины, лента может начать отрываться от стены, вызывая небольшие трещины. Только для одной трещины можно нанести клей в трещину и прижать ленту на место. При множественных трещинах может потребоваться повторная проклейка всех швов.

Как это исправить

Лучший способ устранить трещины, возникшие в результате неисправного фундамента, — сначала решить проблемы с фундаментом.Возвращение фундамента на ровный уровень решит проблему трещин, а затем позволит устранить сами трещины. После того, как конструктивная проблема решена, наступает время решить косметическую проблему. Обращение к авторитетной компании для диагностики ваших проблем и определения того, являются ли трещины поводом для беспокойства, — это ваш первый шаг. Оттуда они могут исправить корень проблем.

Если трещины в гипсокартоне незначительны и не связаны с фундаментом, лучший способ исправить их — повторно заклеить стык скотчем.Шпаклевка может быть простым решением, но она не обладает такой же устойчивостью, и любое оседание дома снова откроет трещину и вызовет новый ремонт. Переклеить стык очень просто! Соскребите отслоившуюся ленту и гипсокартон, отшлифуйте поверхность, а затем полностью заполните трещину смесью для гипсокартона. После этого наклейте новую ленту! Для достижения наилучших результатов рекомендуется нанести два или три слоя состава для гипсокартона поверх ленты, разглаживая ее между слоями. Убедитесь, что слои очень тонкие, чтобы на стене не было выпуклостей.Конечно, чтобы убедиться, что все сделано правильно, всегда важно проконсультироваться со специалистом.

Увидеть трещины в стене может быть страшно, но это не обязательно! Трещины — это то, что очень часто может просто возникать из-за материала стены, и если они вызваны проблемами с фундаментом, процесс ремонта относительно прост.

Будь то просто ремонт трещины путем повторной переклейки стыка или устранение фундаментальных проблем, трещины в доме можно устранить с очень небольшой головной болью.Если вы считаете, что в вашем доме возникли проблемы с фундаментом, свяжитесь с Allied сегодня, чтобы получить душевное спокойствие и получить бесплатную оценку стоимости ремонта.

Как найти длину диагонали прямоугольника

Если вы считаете, что контент, доступный с помощью Веб-сайта (как это определено в наших Условиях обслуживания), нарушает одно или более ваших авторских прав, пожалуйста, сообщите нам, предоставив письменное уведомление («Уведомление о нарушении»), содержащее в информацию, описанную ниже, назначенному агенту, указанному ниже. Если университетские наставники примут меры в ответ на ан Уведомление о нарушении, он предпримет добросовестную попытку связаться со стороной, предоставившей такой контент средства самого последнего адреса электронной почты, если таковой имеется, предоставленного такой стороной Varsity Tutors.

Ваше Уведомление о нарушении может быть направлено стороне, предоставившей контент, или третьим лицам, таким как так как ChillingEffects.org.

Обратите внимание, что вы будете нести ответственность за ущерб (включая расходы и гонорары адвокатов), если вы существенно искажать информацию о том, что продукт или деятельность нарушают ваши авторские права.Таким образом, если вы не уверены, что содержимое находится на Веб-сайте или на который ссылается Веб-сайт, нарушает ваши авторские права, вам следует сначала обратиться к адвокату.

Чтобы подать уведомление, выполните следующие действия:

Вы должны включить следующее:

Физическая или электронная подпись владельца авторских прав или лица, уполномоченного действовать от его имени; Идентификация авторских прав, которые, как утверждается, были нарушены; Описание характера и точного местонахождения контента, который, как вы утверждаете, нарушает ваши авторские права, в \ достаточно подробно, чтобы преподаватели университета могли найти и точно идентифицировать этот контент; например, мы требуем а ссылку на конкретный вопрос (а не только название вопроса), который содержит содержание и описание к какой конкретной части вопроса — изображению, ссылке, тексту и т. д. — относится ваша жалоба; Ваше имя, адрес, номер телефона и адрес электронной почты; а также Заявление от вас: (а) что вы добросовестно полагаете, что использование контента, который, как вы утверждаете, нарушает ваши авторские права не разрешены законом или владельцем авторских прав или его агентом; б) что все информация, содержащаяся в вашем Уведомлении о нарушении, является точной, и (c) под страхом наказания за лжесвидетельство вы либо владельцем авторских прав, либо лицом, уполномоченным действовать от их имени.

Отправьте жалобу нашему назначенному агенту по адресу:

Чарльз Кон Varsity Tutors LLC
101 S. Hanley Rd, Suite 300
St. Louis, MO 63105

Или заполните форму ниже:



Когда волноваться и когда можно расслабиться

Не все трещины в фундаменте должны вызывать потерю сна

Если вы ищете «трещины в фундаменте, когда следует беспокоиться», вы не одиноки. Многие домовладельцы беспокоятся о трещинах в фундаменте. Хорошая новость заключается в том, что не все трещины в фундаменте влияют на структурную целостность вашего дома. Иногда они просто некрасивы и вызваны усадкой в ​​процессе отверждения бетона. Эти неприглядные неструктурные усадочные трещины (часто микротрещины) не подвергают ваш дом непосредственной опасности. Структурные трещины, с другой стороны, это отдельная история.

В этой статье мы рассмотрим как неструктурные, так и структурные трещины. Мы также расскажем о причинах трещин в фундаменте, методах ремонта трещин в фундаменте, признаках проблем с фундаментом и многом другом.

Что вызывает трещины в фундаменте?

Трещины в фундаменте вызваны различными факторами, включая (но не ограничиваясь)

  • Грунт, недостаточно уплотненный перед строительством. Если грунт не уплотнить до начала строительства, тяжелая конструкция, построенная сверху, неравномерно погрузится в землю. Это приводит к повреждению фундамента.
  • Расширяющийся грунт. Это почва с большим количеством глины. Это создает проблемы для строительства, потому что сильно набухает, когда впитывает влагу, а затем сжимается на столько же, когда высыхает.Это создает движение почвы, которое может вызвать структурные проблемы.
  • Изменения погоды. Примером этого может служить дом, построенный в засушливый сезон на обширной почве. Когда наступает сезон дождей, почва значительно набухает, что приводит к повреждению фундамента дома.
  • Плохой дренаж вокруг фундамента. Хотите верьте, хотите нет, но вода является причиной большинства проблем с фундаментом. Либо слишком много, либо слишком мало его в почве вокруг вашего фундамента — верный путь к неприятностям.Плохой дренаж вокруг фундамента может привести к накоплению гидростатического давления в земле и давлению на стены фундамента. Если давление не ослабить, стены со временем начнут прогибаться внутрь и даже трескаться.
  • Ползучесть почвы. В домах, построенных на склонах, со временем могут возникнуть проблемы с фундаментом из-за ползучести грунта. Это когда почва на вершине холма в конечном итоге спускается вниз по холму. Ползучесть грунта может вызвать боковое смещение фундамента.
  • Стихийные бедствия. Нам, вероятно, не нужно говорить вам, что землетрясения, наводнения и другие стихийные бедствия могут вызвать проблемы с фундаментом.
  • Тяжелые земляные работы рядом с фундаментом. Эта причина проблем с фундаментом не очевидна для большинства домовладельцев. Вот как можно представить, что происходит: представьте шезлонг, стоящий на песке. Если вы начнете копать яму слишком близко к стулу, он в конце концов упадет в него. Нечто подобное может произойти, когда рядом с фундаментом ведутся тяжелые земляные работы.Дом, вероятно, не упадет в яму, но раскопки могут вызвать проблемы с фундаментом.

Будь то из-за расширения грунта, неправильно уплотненного грунта или по какой-либо другой причине, все вышеперечисленное может вызвать трещины в фундаменте, потому что все они вызывают то, что называется дифференциальной осадкой.

Подробнее – Безопасно ли жить в доме с проблемами с фундаментом?

Типы трещин в фундаменте и когда следует беспокоиться

Некоторые трещины в фундаменте серьезные, а некоторые нет.Мы называем это структурными и неструктурными трещинами. Структурные трещины вызваны движением фундамента и могут, если они не будут своевременно устранены, в конечном итоге угрожать структурной целостности здания. Неструктурные трещины вызваны усадкой бетона в процессе твердения и не угрожают структурной целостности здания. Однако это не означает, что неструктурные трещины безвредны. Например, через ненесущие вертикальные трещины в стенах подвала может просачиваться вода.

Структурные трещины в фундаменте и когда следует беспокоиться
Когда мы говорим о структурных трещинах в фундаменте, мы имеем в виду трещины в бетонных стенах и фундаментных стенах из бетонных блоков.Мы не говорим о трещинах в гипсокартоне или штукатурке. Трещины, которые есть только в гипсокартоне или штукатурке, не угрожают структурной целостности здания. Они просто некрасивые. Дифференциальная осадка является причиной большинства структурных трещин фундамента.

Когда беспокоиться
Вы можете начать беспокоиться, когда увидите,

  • Трещины шириной более 1/10 дюйма
  • Трещины, более широкие на одном конце
  • Трещины, которые со временем увеличиваются
  • Трещины ступенек в кирпичной кладке
  • Горизонтальные трещины фундамента с изгибом или без него
  • Несколько вертикальных трещин рядом друг с другом
  • Большие диагональные трещины
  • Трещины, идущие по потолку и вниз по стене

Если вы видите что-либо из вышеперечисленного, вам следует обратиться к опытному подрядчику по ремонту фундамента для проверки и оценки ремонта.Не откладывайте. Чем дольше вы ждете, тем дороже будет ремонт.

Неструктурные трещины в фундаменте и когда следует беспокоиться
Ненесущие трещины — это трещины, которые не угрожают структурной целостности здания. Обычно они вызваны усадкой бетона. Хотя они могут выглядеть неприглядно и все же могут вызвать некоторые проблемы, как мы отмечали выше, они не сразу угрожают фундаменту вашего дома.

Когда следует беспокоиться
Вы можете начать беспокоиться о неструктурных трещинах, когда,

  • Трещины шириной менее 1/10 дюйма начинают расширяться.Это может указывать на то, что трещина является структурной.
  • Вода просачивается в ваш подвал через вертикальную трещину. (Одиночная вертикальная трещина, как правило, не является конструкционной. Однако, если вода проникает в ваш подвал через эту трещину, вам необходимо обратиться к профессионалу, чтобы осмотреть ее.)
  • Трещина, ограниченная одним блоком (в стене из бетонных блоков), распространилась на другие блоки. Это может быть признаком того, что у вас есть структурная трещина.

Как ремонтируются трещины в фундаменте?

Трещины в фундаменте ремонтируются с использованием различных методов, включая подкрепление толкающими сваями, винтовыми сваями, просверленными бетонными сваями или плитными сваями. Трещины в стене можно отремонтировать напрямую с помощью стеновых анкеров, стеновых лент из углеродного волокна, эпоксидной смолы и стальных двутавровых балок.

Подкрепление фундамента с помощью опор
Подкрепление фундамента означает его крепление к грунту, который может его поддерживать. Как только фундамент с дифференциальной осадкой прочно закреплен на несущем грунте, гидравлические домкраты поднимают его обратно. По мере подъема трещины закрываются.

Толкающие сваи (также известные как опорные сваи) являются наиболее популярным методом укрепления осевшего фундамента.Опоры вбиваются глубоко, пока они не достигнут несущего грунта. После того, как они установлены, гидравлические домкраты используются для подъема здания.

Винтовые сваи получили свое название, потому что они похожи на гигантские винты. Они превращаются в почву, пока не достигают несущих слоев. Гидравлические домкраты, прикрепленные к опорам, снова поднимают здание.

Просверленные бетонные опоры останавливают боковое движение фундамента и стабилизируют дома, построенные на склонах, испытывающих проблемы из-за ползучести грунта.

Стойки для перекрытий представляют собой толкающие или винтовые сваи, устанавливаемые через отверстия, просверленные в плите. Опоры проходят через отверстия и погружаются в землю, пока не упираются в несущую почву.

Ремонт трещин в стене фундамента

Стены фундамента подвала
Избыток воды в почве вокруг дома может причинить массу неприятностей. Если у воды нет возможности стекать, гидростатическое давление будет нарастать и давить на стену. Если это не исправить, стена со временем начнет прогибаться внутрь и даже трескаться.Стеновые анкеры с С-образным профилем, анкеры для настенных плит, настенные ремни из углеродного волокна, двутавровые балки и эпоксидная смола используются для ремонта трещин в стенах фундамента подвала.

Стены фундамента подполья
Когда в заливных бетонных стенах, поддерживающих фундамент подполья, появляются трещины, причиной обычно является осадка фундамента. Фундаментные сваи — наиболее эффективное решение для борьбы с этим. Заплатки из углеродного волокна можно применять для структурного усиления растрескавшегося бетона. Это герметизирует трещину и гарантирует, что трещина не ухудшится с течением времени.

Как предотвратить трещины в фундаменте

Поскольку большинство проблем с фундаментом вызвано водой, вы можете предотвратить появление трещин в фундаменте, обеспечив хороший дренаж вокруг вашего фундамента:

  • При необходимости отремонтируйте свой двор. — Ваш двор должен иметь уклон в сторону от фундамента вашего дома. Подрядчики по ремонту фундамента или ландшафтные дизайнеры могут помочь вам с перепланировкой. Переоценка также может быть хорошим проектом «сделай сам», если вы готовы к этому.
  • Регулярно очищайте водосточные желоба – Забитые водосточные желоба могут привести к тому, что вода будет переливаться через край дома и стекать в землю, а именно там, где вам это не нужно.
  • При необходимости установите удлинители водосточных труб – Многие водосточные трубы слишком короткие и сбрасывают воду рядом с фундаментом. Удлинители недороги, просты в установке и отводят воду от фундамента перед ее выпуском.
  • Установка барботера . В этой системе вода из водосточной трубы течет в подземную трубу и в нечто, называемое «барботер». Когда горшок наполняется водой, крышка поднимается и распределяет воду куда-то подальше от фундамента.
  • Установка наружной дренажной плитки . Это дренаж по периметру, установленный снаружи фундамента на уровне нижнего колонтитула. Он работает, забирая лишнюю воду из почвы и отводя ее от фундамента.
  • Установите внутреннюю сливную плитку – Внутренняя сливная плитка работает так же, как наружная сливная плитка. Он следит за тем, чтобы почва под фундаментом не перенасыщалась водой.

Как мы уже говорили в начале этой статьи, если вы погуглили «трещины в фундаменте, когда нужно беспокоиться», вы не одиноки. Лучший способ успокоиться — обратиться к опытному подрядчику по ремонту фундамента для осмотра и оценки. (Большинство подрядчиков проведут осмотр бесплатно.) Они смогут сообщить вам, являются ли трещины структурными или неструктурными, и варианты ремонта.

Если вы находитесь в нашей зоне обслуживания в Северной Калифорнии, свяжитесь с нами для бесплатной проверки и оценки.

типов трещин фундамента, которые влияют на фундамент вашего дома

Фундамент вашего дома является важной частью структурной целостности вашего дома.

Без прочного фундамента вы столкнетесь с такими проблемами, как сырость, трещины, провисшие стены, неработающие двери и окна, слабые места и сломанные полы в вашем доме. Эти вещи никому не нужны, а это значит, что вы должны сохранять бдительность, замечать проблемы с фундаментом и обращаться к специалисту по ремонту фундамента.

Не каждая трещина является поводом для беспокойства, но все они нуждаются в оценке.

Вот различные типы трещин в фундаменте и способы их устранения.

Вертикальные трещины

Вертикальные трещины — это трещины, идущие от нижней части стены к вершине или наоборот. Обычно они прямые вверх и вниз, а если они диагональные, то только в пределах 30 градусов или около того от вертикали.

Бетонный фундамент устойчив к силам сжатия, то есть весу вашего дома, давит на бетон. Но он слаб против напряжения, когда силы разрывают бетон. Обычно это приводит к вертикальным трещинам.

Сами по себе вертикальные трещины не так уж серьезны. Вероятно, у вас будет несколько. Основная проблема заключается в том, что они могут позволить влаге проникнуть в ваш дом, поэтому их необходимо починить. Исправление относительно простое и обычно включает введение в трещину уретана или эпоксидной смолы.

Диагональные трещины

Более серьезными, чем вертикальные трещины, являются диагональные трещины. Это трещины, которые проходят под углом от 30 до 75 градусов от вертикали. Они могут быть широкими или узкими. Узкие типы называются волосяными трещинами.

Основной причиной диагонального растрескивания является осадка фундамента. Когда есть разница между первоначальной ориентацией фундамента и тем, где он сейчас, могут появиться диагональные трещины. Это может произойти, если ваш дом старый или новый.

Фонды оседают по нескольким причинам. Если ваш дом построен на склоне или если у основания стен вашего дома происходит чрезмерный сток влаги, вы можете увидеть осадку. Если фундамент построен на неподходящем типе почвы или построен на насыпи, то дождь и температура могут вызвать сжатие или расширение почвы.

Для устранения диагональных трещин требуется больше времени и материала, чем для устранения вертикальных. Также важно, чтобы специалист по ремонту фундамента определил, почему возникают трещины, и можно ли что-нибудь сделать, чтобы остановить это.

Примечание: Существует родственный тип трещин, называемый ступенчатыми трещинами. Вы заметите ряд трещин, идущих вдоль швов кирпичной кладки, как ступени на лестнице. Они в основном рассматриваются как диагональные трещины, но они могут быть более серьезными. Обратитесь за консультацией к специалисту.

Горизонтальные трещины

Наиболее опасными типами трещин фундамента являются горизонтальные трещины. Они бегут боком почти на уровне земли.

Основной причиной горизонтального растрескивания является прогибание фундамента. Неправильная конструкция является основной причиной. Неправильный дренаж — другое. Давление на внешнюю сторону стены заставляет стену прогибаться внутрь, что приводит к появлению трещин, которые вы увидите.

Если вы не устраните эти трещины и силы, которые их вызывают, вы можете увидеть нечто столь же серьезное, как обрушение дома из-за обрушения фундамента.

Исправление этих трещин сложнее и требует больше времени и ресурсов, чем другие типы. Это не то, что вы можете сделать сами. Ремонт может быть обширным и часто выходит за рамки фундамента. Обязательно вызовите специалиста по ремонту фундамента, если вы видите эти трещины в стенах вашего дома.

Если вы заметили любую из этих трещин в фундаменте или стене, не медлите – вызовите специалиста. Промедление может привести к повреждению вашего дома, ремонт которого будет стоить дороже.

Специалисты Southern Home Structural Specialists — это специалисты по ремонту фундамента, обладающие опытом и навыками диагностики и устранения проблем с фундаментом. Свяжитесь с нами для оценки вашего дома, или прочтите отзывы от довольных клиентов.

Майк Холмс: Как распознать проблемную трещину в фундаменте и что с ней делать

Этот раздел представлен

Этот раздел подготовлен редакционным отделом. Клиенту не была предоставлена ​​возможность накладывать ограничения на контент или просматривать его перед публикацией.

by RBC Mortgages

Breadcrumb Trail Links

  1. Дома

Главный совет: если вы можете втиснуть край десятицентовика в трещину, проверьте его 3 минуты чтения  •  Присоединяйтесь к беседе Holmes Group

Обзоры и рекомендации непредвзяты, а продукты выбираются независимо друг от друга. Postmedia может получать партнерскую комиссию от покупок, сделанных по ссылкам на этой странице.

Содержание статьи

Независимо от того, какое сейчас время года, одна из главных проблем, о которых мне задают, — трещины в фундаменте дома: это проблема? Я должен беспокоиться? Как их можно исправить?

Объявление 2

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание артикула

Не все трещины серьезные.Иногда, когда бетон затвердевает или высыхает, он трескается, поэтому в новых домах нередко появляются трещины вдоль фундамента или в плите пола. По этой же причине я бы не рекомендовал отделывать подвал, пока он не пройдет хотя бы пару циклов заморозки-оттаивания (зимой и весной). Таким образом, если какие-либо трещины появятся или усугубятся, их можно будет исправить.

Содержание статьи

Как узнать, серьезно ли это?

Трещины бывают разные — ступенчатые, вертикальные, горизонтальные, вдоль стен и в подвальных этажах. Если монетка может влезть в щель, проверьте ее.

Вы же не хотите видеть ступенчатые трещины в шлакоблочном и кирпичном фундаменте. Ступенчатая трещина – это горизонтальные и вертикальные трещины между шлакоблоками или кирпичами; линия трещины может выглядеть как ступеньки. Такие трещины позволяют воде проникать в подвал. Трещины в самих шлакоблоках тоже серьезны; если вы их видите, как можно скорее вызовите специалиста по фундаменту.

Объявление 3

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание артикула

Обширные трещины, которые становятся все длиннее и шире, в бетонной плите также не годятся и могут даже привести к тому, что части бетонной плиты вспучиваются, становятся неровными или разрушаются.

В этом случае специалист по фонду может порекомендовать грязеуборку. Этот процесс включает в себя сверление отверстий в нижней части плиты, а затем использование давления для закачки бетона и поднятия плиты, чтобы она была ровной.

Нельзя забивать бетонные плиты, под которыми есть пустоты, например, крыльцо с холодильной комнатой под ним.Бетонная плита должна стоять на земле. Вам нужно давление бетона, закачиваемого между плитой и землей, чтобы поднять ее. А тряска годится только для того, чтобы поднимать бетонные плиты. Если ремонт включает в себя повторную поддержку конструкции, то потребуется фундамент, а это масштабный проект.

Объявление 4

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание артикула

Горизонтальные трещины вдоль стены фундамента также могут быть серьезными.Они могут указывать на то, что структурная целостность стены была нарушена либо из-за циклов замерзания-оттаивания, либо из-за гидростатического давления, когда грунтовые воды или дополнительная вода от дождя или талого снега давит на стену фундамента снаружи. Это давление очень велико, оно может привести к короблению стен и является основной причиной образования трещин в фундаменте и просачивания воды.

Горизонтальная трещина на глубине трех-четырех футов обычно возникает в результате замерзания и оттаивания. Именно там обычно находится линия замерзания.

Holmes Group

Как насчет вертикальных трещин?

Вертикальные трещины — от верха стены до низа — на двух смежных стенах могут означать нарушение фундамента. Если это так, фундамент необходимо отремонтировать, а это означает, что нужно выкопать землю до самого дна, а это еще одна большая работа. Но трещин должно быть не меньше двух. Если есть только одна вертикальная трещина, это может быть результатом усадки бетона при отверждении стены.

Объявление 5

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Каково решение?

Лучший ремонт фундамента происходит снаружи.

В серьезных случаях необходимо выкопать землю, чтобы обнажить трещину на внешней стороне стены. Затем трещина заполняется гидравлическим цементом, который расширяется по мере высыхания, создавая уплотнение. Водонепроницаемое покрытие напыляется, и оно затвердевает до резиновой мембраны, которая на 100% водонепроницаема. Сверху крепится гофрированная мембрана. Процедура недешевая, но эффективная.

Если вы обнаружите какие-либо трещины в фундаменте, внутри подвала или снаружи дома, отметьте их лентой и снова проверьте через несколько месяцев. Если они никак не изменились, их обычно можно заполнить эпоксидной смолой или вспениваемой пеной.

Но если ситуация ухудшится, пригласите профессионала, например, инженера-строителя или специалиста по фундаментам, чтобы он оценил ситуацию и порекомендовал правильное решение.

Смотрите Майк Холмс на Холмс делает это правильно на HGTV.Для получения дополнительной информации посетите сайт makeitright.ca.

Поделитесь этой статьей в своей социальной сети

Реклама

Это объявление еще не загружено, но ваша статья продолжается ниже.

NP Опубликовано

Подпишитесь, чтобы получать ежедневные главные новости от National Post, подразделения Postmedia Network Inc.Вы можете отказаться от подписки в любое время, нажав на ссылку отказа от подписки в нижней части наших электронных писем. Постмедиа Сеть Inc. | 365 Bloor Street East, Торонто, Онтарио, M4W 3L4 | 416-383-2300

Спасибо за регистрацию!

Приветственное письмо уже в пути. Если вы его не видите, проверьте папку нежелательной почты.

Очередной выпуск NP Posted скоро будет в вашем почтовом ящике.

Комментарии

Postmedia стремится поддерживать живой, но вежливый форум для обсуждения и призывает всех читателей поделиться своим мнением о наших статьях.Комментарии могут пройти модерацию в течение часа, прежде чем они появятся на сайте. Мы просим вас, чтобы ваши комментарии были актуальными и уважительными. Мы включили уведомления по электронной почте — теперь вы будете получать электронное письмо, если получите ответ на свой комментарий, появится обновление ветки комментариев, на которую вы подписаны, или если пользователь, на которого вы подписаны, прокомментирует. Посетите наши Принципы сообщества для получения дополнительной информации и подробностей о том, как изменить настройки электронной почты.

Серьезны ли диагональные трещины? – Runyoncanyon-losangeles.com

Серьезны ли диагональные трещины?

Трещины идут по диагонали Это нормальное явление, обычно такие трещины встречаются в новостройках.Вместо того, чтобы исправлять их сразу (поскольку, скорее всего, появится больше), вам следует подождать некоторое время, прежде чем заделывать трещины и перекрашивать.

Почему в моем доме трескаются углы?

Проблемные трещины в стенах обычно начинаются у окон, дверных проемов или углов дома. Обычно они являются результатом сезонного расширения и сжатия глинистой почвы под вашим домом с течением времени, и их можно легко залатать и перекрасить.

Что вызывает диагональную трещину?

Диагональные трещины Диагональные трещины в фундаменте вызваны дифференциальной осадкой фундамента, когда одна сторона фундамента дома оседает ниже, чем остальная часть фундамента.Этот тип неравномерного натяжения затем вызывает диагональное растрескивание.

Какие трещины в доме плохие?

Горизонтальные трещины Вертикальные трещины проходят в том же направлении, что и гипсокартон, что обычно делает их менее серьезными. Если трещина горизонтальная или проходит под неровным углом 45 градусов, это может означать наличие более серьезной проблемы, такой как серьезное смещение фундамента или повреждение водой.

Что означают диагональные трещины?

Диагональные трещины Диагональные трещины определяются как трещины, которые прорывают материал, а не ступенчатые трещины, следующие за швами строительного раствора.Если вы видите стену фундамента с диагональными трещинами, есть повод для беспокойства. Однако определить источник довольно просто.

Что вызывает вертикальные трещины в блочных стенах?

Волосяные трещины в стенах из бетонных блоков являются результатом внутренних напряжений, возникающих в результате усадки, ползучести, теплового расширения и сжатия; все они ожидаемы, могут быть предсказаны и должны учитываться при проектировании и строительстве.

Что означают горизонтальные трещины в стенах?

Вертикальные и горизонтальные трещины на стенах представляют собой лишь нормальное высыхание и усадку деревянного каркаса после строительства (и/или некачественную отделку).Это швы в листах гипсокартона, проявляющиеся в виде трещин. Это телеграфированные изображения проблем с каркасом или проблем с фундаментом сзади и снизу.

Что вызывает горизонтальные трещины в стенах?

К сожалению, есть несколько проблем, которые могут вызвать этот тип взлома. Горизонтальные трещины возникают, когда что-то, например, грязь или ветер давит на стену, но это также может быть вызвано плохой почвой под фундаментом. Забитые желоба и повреждение водой также создают трещины в кирпичных стенах.

Как определить, серьезные ли трещины в стенах?

Используйте рулетку для измерения ширины трещин. Более широкие трещины опаснее, чем более тонкие.

  • Осмотрите направление трещины. Вертикальные и диагональные трещины в бетонных стенах означают движение фундамента.
  • Внимательно осмотрите расположение трещин.
  • Проверьте, не просачивается ли вода в трещину.
  • Какой тип трещин фундамента является наиболее серьезным?

    Что нужно знать о повреждении фундамента вертикальными трещинами.Из трещин фундамента, с которыми вы, вероятно, столкнетесь, вертикальные трещины, как правило, являются наиболее распространенным и наименее серьезным типом трещин, с которыми вы столкнетесь. Диагональные трещины. Другой распространенный тип трещины, с которой вы можете столкнуться, — это диагональная трещина, которая проходит вдоль фундамента или стены подвала под углом 30–75 градусов. Горизонтальные трещины.

    Что вызывает трещины в стенах подвала?

    , образуя трещины.

  • вода начинает собираться и скапливаться возле фундамента.
  • Трещины в стене подвала.
  • Осевшая почва.
  • Нор’Истерс.
  • Ураганы.
