Как сделать обвязку из бруса для столбчатого фундамента: Обвязка столбчатого и винтового фундамента своими руками. Как сделать обвязку столбчатого фундамента брусом

Обвязка свайно-винтового фундамента брусом, виды, технология, способы, фото

Рост популярности каркасного строительства объясняется тем, что такой метод позволяет возводить дома в очень короткие сроки. Чтобы еще больше ускорить работу, в качестве основания используют свайно-винтовые фундаменты. Дело в том, что в процессе их обустройства отсутствуют мокрые процессы. Чтобы сообщить основанию должную устойчивость, потребуется грамотная обвязка свайного фундамента.

Для устойчивости деревянного дома недостаточно вбить сваи в грунт – их нужно еще скрепить между собой сверхуИсточник fucbgik.kal.ru.net

Особенности свайного фундамента

Свайно-винтовые фундаменты очень распространены в малоэтажном строительстве. В особенности это касается сооружения каркасных и брусовых домов, отличающихся небольшим весом.

Объясняется это следующими преимуществами свайных конструкций:

  1. Возможность использования на сложных почвах.
    Имеются в виду слабый, пучинистый и промерзший грунт. Это же касается неровных участков, когда из-за особенностей рельефа данный тип фундамента оказывается единственно возможным решением.
  2. Длительный срок службы. Соблюдение технологии обустройства, применение качественных материалов и правильная эксплуатация обеспечивает длительный срок службы свайного основания (не менее 100 лет).
  3. Дешевизна. Другие типы фундамента обходятся на порядок дороже.
  4. Простое и быстрое возведение. Для погружения винтовых опор обычно используется специальная техника, что позволяет осуществить эту процедуру за несколько часов. Есть также вариант с ручным вкручиванием, с которым могут справиться 3-4 человека.
Вкручивание винтовых свай при помощи специальных устройств значительно сэкономит времяИсточник clubwell.ru

При закладке фундамент из винтовых свай не потребуются трудоемкие земляные работы. Главное – правильно рассчитать глубину вкручивания и расстояние между опорами.

Определяющими факторами при расчетах выступают массивность будущей постройки и особенности почвы – ее состав, глубина залегания подземных вод и степень промерзания.

Рассматривая возможность использования свайного фундамента, важно учитывать факт отсутствия в конструкции сплошной опорной поверхности. Это вызывает известные трудности при использовании материалов для стен мелкого формата. Сложившуюся проблему решает обвязка винтовых свай, для чего могут использовать несколько технологий. Правильность проведения данной процедуры напрямую влияет на прочностные качества готовой постройки.

От прочности свайного фундамента будет зависеть надежность всей постройкиИсточник kursremonta.ru

Зачем нужна обвязка

Функцию обвязки выполняет верхний элемент основания – ростверк, для обустройства которого можно использовать несколько способов (выбор зависит от того, из чего строится дом). Ростверк нельзя считать обязательным конструктивным элементом свайного фундамента.

Несмотря на это, его рекомендуется использовать в каждом случае, что гарантирует надежность и устойчивость сооружения.

Ростверк выполняет следующие функции:

  1. Равномерно распределяет нагрузку на сваи. Особенно это касается ситуаций, когда из-за особенностей грунта опоры имеют различную глубину погружения. Подобное положение вещей может стать причиной перекосов и усадки здания. Благодаря ростверку риск подобных ситуаций сводится к минимуму.
  2. Создает общую конструкцию из отдельных свай. После этого опоры перестают «жить своей жизнью», образуя надежный каркас для дома. В итоге в 2 раза увеличивается пространственная жесткость конструкции и срок ее службы.
  3. Обвязывает фундамент по периметру. Мелкозаглубленный и заглубленный ростверк способствует увеличению площади опоры на землю и создает защиту для подпольной зоны от воздействий со стороны улицы.
Схема свайного фундамента с мелкозаглубленным ростверкомИсточник pobudova. in.ua

Обвязка фундамента классифицируется по типу используемого материала:

  • Деревянная из бруса. Используется при возведении деревянных каркасных домов и построек из бруса. Процедура обустройства отличается дешевизной, и может быть реализована в одиночку, или с одним помощником.
  • Дощатая. Таким образом оснащаются небольшие деревянные и каркасные строения. Для сооружения ростверка используется т.н. составная балка из нескольких деревянных досок.
  • Металлическая. Ростверк из швеллера в состоянии обеспечить устойчивость для двух- или трехэтажного деревянного дома.
  • Железобетонная. Эта конструкция демонстрирует наибольшую надежность и долговечность, и может использоваться в капитальном строительстве. В процессе обустройства бетонный раствор заливают в предварительно собранную опалубку, оснащенную арматурной сеткой.

Обвязка свайного фундамента брусом пользуется наибольшей популярностью при возведении загородных домов и коттеджей. Особенно это касается регионов с суровым климатом и вечной мерзлотой.

Деревянная обвязка применяется только для каркасных строений и домов из брусаИсточник postroifundament.ru

Подбор материала

Ростверк свайного основания чаще всего обустраивают из бруса 200×150 мм. Если сооружаемый дом обладает внушительными размерами, то обвязку лучше осуществить брусом200×200 мм. Используя материал 200×150 мм, его нужно укладывать на оголовки узкой частью. Таким образом, обвязочная балка будет иметь высоту 200 мм.


Обвязка каркасного дома: нижняя и верхняя – особенности, материалы, требования

Подготовка основания оголовков

Для удобства последующих строительных процедур верхушки свай оснащаются специальными квадратными пластинами (оголовками) размером 250х250 см.

Их необходимо соответствующим образом подготовить:

  • Просверлить несколько отверстий (обычно – 3-4 штуки). Они облегчают процедуру крепления деревянной обвязки сантехническими саморезами. Размер шурупов – 10х120 мм.
Для крепления обвязки на оголовках проделывают отверстия для саморезовИсточник svaybur.ru
  • Провести гидроизоляцию оголовков рубероидом или инновационным битумным материалом. При вырезании кусков на каждый оголовок делают запас по 20 мм на сторону: это облегчает фиксацию.

Благодаря гидроизоляционным прокладкам обеспечивается защита для деревянных элементов обвязки от разрушающего воздействия влаги. Ее источником является конденсат, образующийся на холодной металлической поверхности во время температурных колебаний. Необходимо предпринять все возможные усилия, чтобы древесина всегда оставалась сухой.

Гидроизоляционная прослойка между подошвой оголовка и брусом препятствует проникновению сконденсированной влаги на обвязку. Это заметно увеличивает срок ее службы и предотвращает гниение. Для недопущения сдвигания гидроизоляционных полотен подошву оголовка намазывают битумной мастикой.

Гидроизоляция между оголовком и брусом обязательна, иначе, из-за воздействия влаги, обвязка может быстро «износиться»Источник stroy-dom-pravilno.ru

Крепление брусков

Чтобы облегчить монтаж, применяют предварительную раскладку бруса по периметру всей конструкции. Это дает возможность соблюсти все проектные параметры обвязки фундамента брусом. Уложенные балки должны иметь прямой угол стыковки друг с другом. Для проверки перпендикулярности промеряют диагонали угловых участков – они должны быть идентичными.

Порядок монтажа бруса:

  1. Местом начала установки выбираются крепежные узлы на участках, где балки пересекаются друг с другом.
  2. Стыковка бруса обычно производится «в полкорпуса». Реже может использоваться боле надежное соединение «в лапу». Чтобы обеспечить плотность прилегания бруса, его торцы необходимо отрезать максимально ровно. Соединительные участки дополнительно промазывают столярным клеем.
  3. Крепление бруса к подошве оголовков осуществляется саморезами с шестигранной головкой, что дает возможность вкручивать их снизу. Процедура вкручивания облегчается предварительным просверливанием в точках крепления отверстий маленького диаметра. Для затяжки саморезов используется торцевой ключ.
  4. Балку внутри периметра ростверка также врезают «в полкорпуса». Перед этим брус на соединительных участках оснащается канавками.
Соединение балок ростверка на углах периметра фундаментаИсточник stroyfora.ru

После этого подрезается на часть торца, которая погружается внутрь основной обвязки. Необходимо добиться того, чтобы врезаемый фрагмент входил внутрь обустроенного посадочного места максимально туго.


Свайно-винтовой фундамент: преимущества и недостатки, советы по выбору свай

Дополнительное крепление

Для надежности элементы соединительных узлов дополнительно скрепляют стальными скобами из металлического прутка диаметром 8 мм.

Это необходимо сделать в том случае, когда длины саморезов не хватает для прочного скрепления толстых балок. Местом установки скоб выбирают верхнюю часть бруса, напротив соединительных узлов. Острые концы крепления необходимо вбивать в цельные участки бруса, не оснащенные выборками «в полдерева».

Полностью забить скобу толщиной 8 мм в древесину не всегда просто, поэтому эту процедуру реализовывают следующим образом:

  • Наносится разметка. Для этого крепеж достаточно приложить к поверхности балки и обвести маркером.
  • По линии разметки выпиливается канавка глубиной 10 и шириной 8 мм.
  • Точки на поверхности, где будут погружаться ножки, оснащаются отверстиями диаметром 5-6 мм. Это убережет брус от растрескивания во время забивания скобы.
  • Отверстия и канавки в обязательном порядке обрабатываются антисептической пропиткой.
Забитые скобы не должны возвышаться над поверхностью балкиИсточник zen. yandex.ru
  • Проводится забивание скоб. Они должны быть погружены в поверхность бруса заподлицо
  • В местах пересечений двух балок применяется стыковка «в полдерева». Саморезы здесь прикручивают снизу. Забиваемые сверху скобы (4 шт.) должны образовать форму квадрата.

Установленные скобы не должны выступать над общей поверхностью, иначе это создаст трудности для последующих строительных работ.

Об особенностях обвязки свайного фундамента в деталях в следующем видео:

Проверка горизонтальности конструкции

Когда обвязка брусом винтовых свай завершена, проводят проверку готовой конструкции на горизонтальность. Для этого используют водяной или строительный уровень. Допустимый перепад по диагонали между противоположными углами – не более 5 мм. Все параметры готовой обвязки должны в точности соответствовать указаниям в проектной документации. Замеченные погрешности необходимо учесть во время возведения стеновых конструкций.

Проверка горизонтальности обязательный этап, обойдя его мимо можно в дальнейшем получить много проблем с домомИсточник vse-pro-stroyku.sqicolombia.net
Какой песок нужен для фундамента: выбор по характеристикам и происхождению

Итог

Свайный фундамент позволяет не зависеть от характеристик почвы и климатических условий региона. Если речь идет о возведении легкого каркасного дома, обвязку свай обычно выполняют с помощью бруса.

Обвязка Винтовых Свай Брусом в СПб, Цена в Санкт-Петербурге

Почему нужно делать обвязку?

Конструкция свайного фундамента представляет собой вкрученные в землю опоры, которые должны располагаться строго перпендикулярно почве. Но как бы тщательно не производился монтаж, в таком виде свайное основание не будет отвечать строгим требованиям к надежности и прочности. Сваи, вкрученные в почву, со временем может «повести», винтовой фундамент перекосится и здание рухнет.

Обвязка винтовых свай брусом не дает основанию потерять прочность, придает ему надежности и делает долговечным. Она направлена на решение ряда задач:

  • жесткая связка всех элементов конструкции в единое целое;
  • более точное выравнивание верхних срезов свай в одной плоскости – в процессе закручивания опор в грунт сложно сразу выполнить работу идеально;
  • равномерное распределение нагрузки от будущего здания на свайно-винтовой фундамент;
  • частичная защита стен дома от воздействия грунта.

Технология обвязки свай подразумевает применение брусьев сечением не меньше 150х150 мм. Он позволяет создать прочную основу, которая выдержит существенные нагрузки.

Плюсы бруса при сооружении ростверка

Применять можно только цельный или клееный массив дерева. Часто деревянные балки применяют при строительстве срубов. Предпочтительнее использовать хвойные породы, обладающие рядом достоинств перед лиственными:

  1. Доступная стоимость.
  2. Простота обработки.
  3. Долгий эксплуатационный срок.

Деревянный ростверк будет лишен ряда недостатков, возникающих из-за применения швеллера или бетона. Не нужно будет использовать сварку, как в случае с металлоконструкциями, или мириться с увеличением сроков возведения подземной части сооружения при заливке бетоном.

Еще один плюс древесины – ее теплоизоляционные свойства. Другие материалы не смогут похвастаться такими характеристиками. Но вместе с этим у дерева есть свои особенности.

При выполнении обвязки брусом обязательно требуется применять антисептики и антипирены. Первые не дадут балкам разлагаться под воздействием грибков и плесени, а вторые – защитят от возгорания. Особенно важно это при использовании сосны, пропитанной большим количеством натуральных смол.

Варианты обвязки

Брус при обвязывании столбов основания может крепиться двумя способами:

  1. Посадка на резьбу – такое соединение применяется только в случае строительства из очень прочной древесины. Требует тщательного расчета отверстий под резьбу, поскольку ошибка чревата переводом стройматериалов.
  2. Крепление бруском между собой при помощи хомутов – может применяться в случае, если будущее строение будет не слишком массивным.

Выбор типа крепления и материала, расчет мест запилов и стоимости винтового фундамента в целом – конечно, все это можно сделать самостоятельно. Однако риски ошибки сводят преимущества такого решения, связанного с экономией средств, к нулю.

Обратитесь в нашу компанию, и мы обеспечим вам грамотное выполнение каждого этапа работы и доступные цены на обвязывание винтовых свай. Несомненный плюс – мы возлагаем на себя гарантийные обязательства, чем подтверждаем качество услуг. Звоните нам в любое удобное время и получите полноценную консультацию, а также выезд специалиста для замеров и расчета стоимости.

4 / 5 ( 348 голосов )

Монтаж анкера (шпилька, гайки) для связи столбчатого фундамента и обвязки из бруса

В данной статье опишем процесс установки самодельного анкера (шпилька + болты + площадка) в бетон столбчатого монолитного фундамента. В данной конструкции анкер поможет нам связать столбы с нижней обвязкой из бруса. В качестве опалубки для столбчатого фундамента будем использовать рубероид скрученный в виде трубы и скрепленный скотчем. С подробной инструкцией по изготовлению столбчатого фундамента вы можете ознакомиться в нашей статье: Столбчатый фундамент своими руками.

План работ

На данном этапе мы уже имеем готовую опалубку из рубероида опущенную в скважину.

1. Опускаем арматурный каркас в опалубку. В отличие от арматурного каркаса для ростверка, где арматура выступает из столба на какую-то длину (для будущей связи столба и ростверка), в нашем случае арматурный каркас опускается ниже края столба на 2-5 см. Это связано с тем, что для обвязки из бруса торчащая из столба арматура нам не нужна. Мы также не делаем ее заподлицо с верхом столба, а погружаем ниже в бетон, чтобы защитить ее от коррозии.

2. Подготавливаем анкер перед заливкой столба бетона. Самодельный анкер будет состоять из следующих деталей: шпилька диаметром 10-12мм, 3 гайки, площадка. Для начала отпиливаем шпильку нужной нам длины. Приблизительно 30-40см (15-20см в столбе + 15-20см над столбом).

Для того чтобы шпилька у нас держалась в бетоне необходимо дополнить ее конструкцию в ее нижней части выступающими горизонтально деталями. Для примера можно просто накрутить болт либо 2 болта и между ними разместить широкую шайбу. В данном примере мы использовали вместо шайбы металлическую площадку с отверстием под шпильку в центре. Данную площадку можно сделать из чего угодно, просто проявите смекалку.

3. Для того чтобы не испачкать во время заливки бетона резьбу шпильки, можно ту часть которая будет у нас выступать над столбом заизолировать скотчем.

Также как видно на рисунке сверху, мы накрутили болт. Это не обязательно делать, но если вы будете обрезать шпильку сверху, то выкручивая болт можно восстановить резьбу в месте среза. Затем болт проще будет накрутить во время повторного накручивания.

4. Заливаем бетон на необходимый уровень, который у нас предварительно высчитан и отмечен.

5. В залитый бетон погружаем шпильку на необходимую нам глубину. Шпильку размещаем строго вертикально в центре столба.

6. Гидроизоляция. Как известно бетон может поглощать воду из грунта. Чтобы влага от столба не соприкасалась постоянно с брусом, мы просто сделаем гидроизоляцию с помощью квадратных отрезков из рубероида.

Насколько это нужно или не нужно решать вам, но хуже точно не будет.

Заключение

В данной статье мы расмотрели небольшую инструкцию по монтажу шпильки в столбчатом фундаменте для связи столбов и обвязки из бруса. Если у вас остались вопросы либо есть уточнения по данной теме, то пишите их в комментариях ниже. © www.gvozdem.ru

Похожие статьи:

Обвязка свайного фундамента | К-ДОМ

Обвязка свайного фундамента — это создание элемента, связывающего воедино отдельно стоящие сваи. В результате фундамент равномерно воспринимает нагрузки от веса дома. В каком-то смысле конструкция свайного фундамента становится равнозначна конструкции монолитного ленточного основания. При этом свайный фундамент обходится дешевле и значительнее быстрее монолитных аналогов.

1. Назначение обвязки свайного фундамента

Столбчатые фундаменты имеют ряд преимуществ перед плитными или ленточными. В первую очередь это касается экономии материала и времени на возведении фундамента. Особенно это касается фундамента на винтовых сваях, которых не требует времени на усадку, и к строительству дома можно приступать сразу после закладки основания.

Однако несущая способность фундамента на сваях может быть понижена по сравнению с монолитными фундаментами. Основная причина этому – неравномерность противодействия свай нагрузкам со стороны веса здания. По сути, каждая опора имеет свои нагрузочные характеристики – в зависимости от грунта, веса той части дома, которая на него опирается и т.д. Монолитный фундамент принимает вертикальные нагрузки равномерно.

Способом распределить нагрузочные напряжения более равномерно служит обвязка свайного фундамента. Она одновременно служит скрепляющим все опоры конструкционным элементом, а также – единым основанием для установки домовой конструкции.

Проще говоря, обвязка связывает отдельные опоры в единое целое и равномерно воспринимает нагрузки от веса дома.

Обвязка распределяет нагрузки равномерно

Следует отметить, что иногда дополнительная обвязка  бывает полезна и при использовании ленточных фундаментов – их конструкция тоже может воспринимать нагрузки неравномерно в силу возможно неравномерности структуры бетона в разных участках.

2. Фундамент на винтовых сваях

Одним из видов свайного фундамента является фундамент на винтовых сваях – достаточно прогрессивная технологий, появившаяся в последние десятилетия. Она сочетает в себе устойчивость конструкции и быстроту возведения.

Суть свайного фундамента достаточно проста:

  1. Опорами фундамента служат металлические сваи в виде труб, внедренных в грунт на достаточно большую глубину
  2. Для облегчения вворачивания сваи нижнее окончание трубы снабжается наконечником в виде лопасти или винта
  3. Труба сваи плотно входит в грунт и вследствие большой глубины проникновения обладает большой устойчивостью.
  4. На верхнее окончание трубы приваривается оголовок – металлическая пластина, параллельная земле, которая служит основание для установки здания.

Фундамент на винтовых сваях рассчитывается заранее – от веса здания, веса некоторых его особенно нагруженных частей, боковых нагрузок и т.д. В соответствии с расчетом и предварительным анализом грунта выбирается места вкручивания и глубина.

Обычно для свай под основательный дом выбирается труба диаметром 108-325мм.

Винтовые сваи

3. Материалы для обвязки свайного фундамента

Итак, все сваи фундамента установлены. Следующим этапом будет скрепление их балками, придающими жесткость единой конструкции. Такое скрепление и есть обвязка фундамента (или ростверк)

Обвязка представляет собой перекрытие между фундаментом и нижним основание здания и распределяет нагрузку от веса всего дома на все опоры.

Очевидно, что сам материал, из которого сделаны связующие балки, должен быть:

  • Конструкционно прочным
  • Стойким к воздействию окружающей среды
  • Долговечным

Этим условиям удовлетворяют металлические балки, а также толстый брус. Металл значительно прочнее, но подвержен коррозии. Дерево придает конструкции пластичность и более естественно в связи с основным материалом дома – древесиной. Именно обвязка из бруса чаще применяется для строительства деревянных домов, к которым относятся и каркасные.

Понятно, что сам брус для обвязки должен выбираться из прочных пород дерева, устойчивых к влаге.

Сам брус – это материал, получаемый обрезкой ствола дерева с четырех сторон. Как правило, название «брус» применяют для отрезков, имеющих одинаковое прямоугольное сечение по всей длине.

Обычно для обвязки фундамента применяют брус хвойных пород дерева. Несмотря на то, что прочность их уступает прочности лиственных пород, они имеют свои преимущества:

  • Долговечность без разрушения
  • Хорошая гидрофобность, то есть противодействие попаданию излишней влаги в толще древесины – вследствие наличия большого количества в ней смол
  • Более высокая пластичность – что способствует прочности на излом при возникающих боковых нагрузках
  • Более низкая цена

Как правило, в сечении брус обвязки не должен быть меньше 150х150 мм. Берется или брус с таким сечением или несколько досок с меньшим сечением, сложенных воедино. Обвязочные доски должны иметь однородную структуру, поэтому при выборе материала необходимо тщательно проследить за качеством древесины. Не допускается использование невысушенной древесины —  что при ее усадке существенно скажется на основании дома. Строго нужно следить за отсутствием трещин и других дефектов, ухудшающих качество бруса.

Типовой брус 150х150мм

Важным моментом уже на стадии возведения фундамента является обработка древесины с целью защитить ее от вредителей и болезнетворных бактерий. Брус обрабатывается специальным антисептиком, предотвращающим загнивание и развитие грибка. Это существенно сказывается на долговечности фундамента.

Кроме того, древесина должна быть защищена от воздействия огня. Для этого ее обрабатывают антипиренами – веществами, повышающими огнестойкость материала. Особенно это значимо для хвойных пород дерева – как раз из-за большого удельного содержания смол в его толще.

Как было сказано выше, иногда применяют соединение нескольких досок с целью придать балке обвязке квадратное сечение. Зачастую доски сразу склеивают в процессе производства. Такой брус называют клееным. Он имеет высокие эксплуатационные свойства, благодаря специальным технологиям – доску для бруса выбирают особенно тщательно, с использованием специальных контрольных приборов. Склеивание происходит под высоким давлением. В результате прочность клееного бруса не уступает монолитному  брусу. Клееный брус имеет дополнительные преимущества – например, в нем можно вырезать геометрически ровные пазы, да и сами размеры клееного бруса выдержаны более точно. Кроме того, клееный брус обладает повышенными влагозащитными и антипиреновыми свойствами – благодаря лучшей пропитке исходных досок меньшей толщины, чем общий брус. Их также легче высушивать до склейки.

Еще одни преимуществом является легкость клееного бруса – как раз вследствие хорошей просушки древесины.

4. Подготовка обвязки

Можно выделить три основных этапа устройства обвязки:

  • Подготовка поверхности фундамента
  • Подготовка материала обвязки
  • Укладка и монтаж бруса

Прежде всего, нужно убедиться в горизонтальности плоскости, которую образует верхняя плоскость фундамента. Проверить ленточный и монолитный фундамент на горизонтальность поверхности  довольно просто – с помощью строительного уровня.

Свайный фундамент обычно контролируется на горизонтальность еще на стадии закладки – до приварки оголовков.

Верхняя часть свай с оголовками

Кроме того, между верхней частью фундамента и обвязкой нужно проложить гидроизоляцию. Это очень существенно, так как именно обвязка – последний барьер для излишней влаги между основанием дома и воздушным пространством под домом: как правило, нижние слои воздуха излишне увлажнены. Обычно гидроизоляцию проводят укладкой на оголовки влагонепроницаемого материала, например, рубероида. Можно использовать битум и толь.

Подготовка материала обвязки состоит в предварительной сушке бруса и выпиливании элементов для дальнейшего соединения.

Рассмотрим простейший вариант, когда дом имеет небольшие размеры и брус обвязки уложен по периметру будущего здания. На углах брус должен быть каким-то образом соединен, чтобы получилась горизонтальная плоскость. Для этого на концах бруса делают распилы для замкового соединения. Различают два способа соединения:

  • В пол-дерева
  • В лапу

В первом случае срез делается на середине торца и проходит до глубины, равной толщине бруса. Выпиливание происходит под прямым углом. Это наиболее распространенный вариант.

Во втором выпиливание проводят под углом к поверхности бруса. Перпендикулярный брус выпиливается под обратным углом. Такое соединение более надежно и применяется для особенно нагруженных конструкций.

Способы соединения брусьев обвязки

5. Монтаж обвязки

Монтаж обвязки тоже включает в себя несколько этапов.

  1. Сначала намечаются углы соединения брусьев обвязки. Далее выкладывается первый угол. Между брусьями укладывается специальная лента, упрочняющая соединение.
  2. Если длины бруса не хватает для опоры под всю стену, он удлиняется соединением нескольких брусьев. Места соединения, естественно, должны опираться на сваи.
  3. Соединения между отдельными брусьями можно усиливать с помощью металлических уголков и скоб.
  4. После укладки всех брусьев по периметру углы снова тщательно проверяются, и в случае необходимости проводится корректировка.
  5. После этого нужно еще раз проверить горизонтальность полученной плоскости.
  6. Небольшие выступы подрабатываются рубанком. Впадин лучше не допускать.

Крепление бруса к фундаменту зависит от материала фундамента. Мы остановимся подробно на креплении деревянного бруса к металлическим оголовкам свай.

Традиционно брус крепят к оголовкам с помощью мощных болтов. Отверстия под них просверливаются сначала в оголовках. Когда брусья уложены и тщательно выверено их положение, просверливаются соответствующие отверстия и в них. В связи с тем, что поверхность бруса должна быть ровной, головка болта должна быть утоплена – для этого верхняя часть отверстия расширяется.

Крепление бруса обвязки

Допускается присоединение бруска к оголовкам с помощью саморезов. Сила прижима бруса к опорам очень велика и соединение в основном выполняет роль защиты от боковых нагрузок. Саморезы с такими нагрузками вполне справляются. Сверлить отверстия в этом случае в брусе нет необходимости.

6. Заключение

Роль обвязки фундамента чрезвычайно велика. От того, насколько правильно будет установлена обвязка, зависит конструкционная прочность дома и, в конечном счете, его долговечность.

Как правило, эту работу выполняют профессионалы, после установки фундамента. Фирма «К-ДОМ» специализируется в возведении винтовых фундаментов – как в отдельности, так и в рамках строительства каркасного дома под ключ.



Устройство ростверка свайно-винтового фундамента

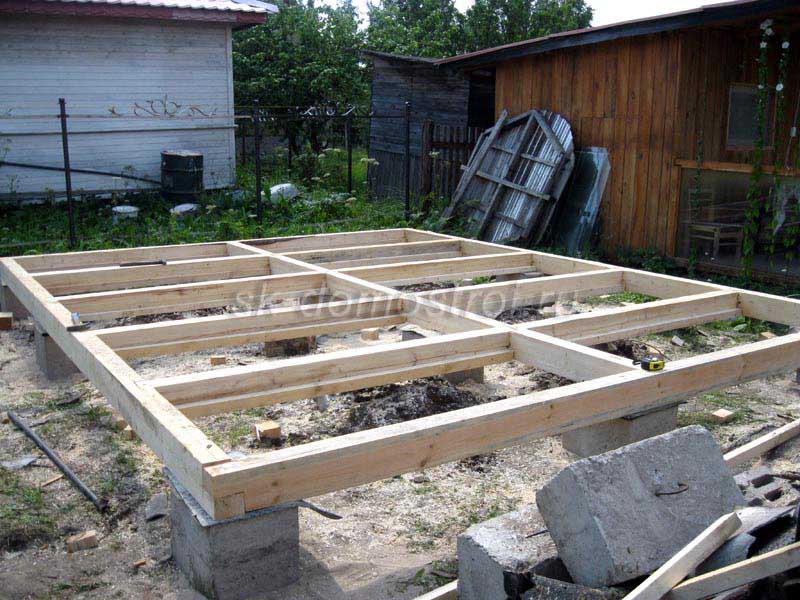

Обвязочный брус (рис. 1) – самый распространенный тип обвязки, применяемый при строительстве деревянных, каркасных строений. Сечение бруса используется: 150х150 мм при максимальном шаге между сваями 2 500-2 700 мм, 200х200 мм – при шаге 3 000 мм. Крепится к оголовку шпилькой.

Рисунок 1

Металл в отличие от бетона не впитывает влагу (хотя иногда на нем может образовываться конденсат), поэтому вопрос обустройства гидроизоляции для свайно-винтового фундамента не имеет столь принципиального значения. Тем не менее все же рекомендуется укладывать гидроизоляционную прокладку между опорной площадкой (оголовком) и деревянной конструкцией.

Бревно (см. рис. 2). Первый венец бревенчатого строения можно укладывать прямо на оголовок. Главное достоинство бревна – сохранение целостности древесины, что повышает устойчивость материала на прогиб. Оцилиндрованное бревно дает больший прогиб по отношению к цельному. Это связано с нарушением целостности твердых слоев древесины.

В случае с бетонными фундаментными конструкциями для увеличения срока службы обвязки целесообразно первый венец строения делать из дуба или лиственницы. При строительстве фундамента из винтовых свай от этих мер можно отказаться, но только при условии соблюдения высоты ростверка не менее 500 миллиметров от уровня земли.

Обвязка свайного фундамента при помощи бруса или бревна – самый экономичный, и в то же время быстро реализуемый вариант. Он требует, чтобы сваи находились на одном уровне, чтобы избежать деформации обвязки. Если же уровни оголовков не соответствуют друг другу, то выравнивание выполняется методом частичного выпиливания бруса (бревна).

Рисунок 2

Стыковка бруса (бревна) – следующий этап в устройстве обвязки (рис. 3). Для соединения пропорционально каждому из брусков сверху и снизу выполняются распилы, брус (бревно) складывается под прямым углом. Стыки должны быть обработаны специальными растворами, защищающими от влаги, проложены джутом.

Рисунок 3

Что касается использования антисептиков для обработки бруса или бревна при устройстве ростверка, эта процедура обязательна только для бетонных фундаментов. В случае выполнения обвязки свайно-винтового фундамента она носит рекомендательный характер, разумеется, также при условии соблюдения высоты ростверка не менее 500 мм от уровня земли.

Проектирование ленточного фундамента по Еврокоду

Ленточный фундамент относится к семейству рассыпных фундаментов. Это очень полезно, когда основание для внешней колонны не должно выступать за границу собственности здания. Это часто требует, чтобы внешнее основание было размещено эксцентрично под его колонной, чтобы оно не выступало за границу участка. Такое расположение (рис. 1) приведет к сильному неравномерному распределению давления, что может привести к наклону основания в одну сторону.Чтобы противодействовать этому эффекту, используется ленточная балка для соединения внешней опоры с соседней внутренней опорой. Таким образом, обязанность ленточной балки состоит в том, чтобы удерживать внешнюю опору от опрокидывания из-за высокого эксцентриситета.

Рис. 1. Эксцентричное основание рядом с границей участка

При проектировании ленточного фундамента оба фундамента рассчитываются таким образом, чтобы опорное давление под фундаментами было одинаковым. Для этого необходимо, чтобы центр тяжести объединенной области совпадал с равнодействующей нагрузок на колонну, как показано на рис. 2 .

Процедура проектирования

Процесс проектирования ленточного фундамента часто представляет собой интерактивный процесс. Для достижения экономичных размеров фундамента может потребоваться несколько пробных проектов.

Рис. 2. Распределение ленточной основы.
Расчет фундаментов

1. Выберите испытание B для прямоугольного внешнего фундамента. Оцените вес фундаментов W1 и W2 для фундамента Ws для ленточной балки.

2. Определить площади фундамента, необходимые для распределения нагрузки без превышения допустимого опорного давления, используя выражение 1

{ A }_{ T }=\frac { { N }_{ 1 }+{ N }_{ 2 }+{ W }_{ 1 }+{ W }_{ 2 }+{ W }_{ s } }{ подшипник\четверное сопротивление } ——-(1)

где \quad {A}_{T}=BD+{S}^{2}————(2)

3.{ 2 } } ———-(4)

5.{ 2 } }————(5)

6. Спроектируйте внутреннюю опору в виде квадратной подушки с изгибом в обоих направлениях.

7. Спроектируйте внешнее основание как опорную подушку с изгибом в одном направлении, поддерживаемую ленточной балкой.

8. Ременная балка сама по себе представляет собой прямоугольную балку, и применяются обычные процедуры, применяемые для проектирования балки. Изгибающий момент возникает в точке нулевого сдвига, как показано на рис. 3 , а сдвиг на балке практически постоянный. Сталь для растяжения предоставляется в верхней части балки, а сталь для сжатия предоставляется на основе минимальной площади стали в нижней части.{ 2 } }{ 2 }

{V}_{Ed}={N}_{Ed}-{p}_{u}BD

Рабочий пример

Для предлагаемого офисного здания требуется ленточный фундамент, внешние колонны которого не должны выступать за границу участка строения. Колонны расположены на расстоянии 6,0 м от центра. Внутренняя колонна представляет собой квадраты 350 мм и имеет характерные постоянные и переменные нагрузки 900 кН и 600 кН соответственно. Внешняя колонна несет нагрузку 500 и 350 кН соответственно. Полностью спроектируйте ленточный фундамент, исходя из предполагаемой несущей способности 200 кН/м2, используя бетон C25/30 со стальными стержнями 460 МПа.

Расчет фундаментов

{ N }_{ 1 }=1,0{ G }_{ k }+1,0{ Q }_{ k }=1,0(500)+1,0(350)=850 кН

{ N }_{ 2 }=1,0{ G }_{ k }+1,0{ Q }_{ k }=1,0(900)+1,0(600)=1500 кН

Примите, что собственный вес фундамента составляет 10 % характеристической осевой нагрузки от колонн.

{ W }_{ 1 }=0,1\times 850=85kN\quad ;\quad { W }_{ 2 }=0,1\times 1500=150kN

При наличии ленточной балки размером 350×750 мм

{W}_{3}=0.{ 2 }-18,65{ D }+28,60=0———(с)

упрощение\четверка\четверка квадратное\четверка уравнение\четверка у нас\четверка есть\четверка\D=1.80м

Подставьте значения B и D в уравнение 2 и определите размер внутреннего фундамента как

S=\sqrt {13,12-BD} =\sqrt {13,12-3,0(1,8)} =2,78 м

Дубль\четверка S=2.80м

Теперь, когда мы успешно рассчитали базу для равномерного распределения давления, мы собираемся перейти к расчету предельного состояния.{ 3 }\раз 540=193,75 кН

225,4 кН>({ V }_{Ed }=202,82 кН)

Следовательно, поскольку сопротивление бетона сдвигу больше, чем приложенная сила сдвига, арматура на сдвиг не требуется. Пробивной сдвиг также не критичен из-за наличия балки.

Внутреннее основание
Конструкция на изгиб

Основание выполнено двухсторонним, и аналогично критическое сечение при изгибе принимается на торце колонны.

{М}_{Эд}=250.{ 3 }\раз 540=193,05 кН

222,87 кН>({ V }_{Ed }=175,52 кН)

аналогично сопротивление бетона сдвигу больше, чем приложенная сила сдвига, арматура сдвигу не требуется. Пробивной сдвиг также не критичен из-за наличия балки.

Ременная балка

Критическое сечение ленточной балки при изгибе и сдвиге показано на рис. 3.

Конструкция на изгиб

Критический участок при изгибе возникает в точке нулевого сдвига, как показано на рисунке 3.{ 2 })

Конструкция сдвига

{V}_{Ed}={p}_{u}BD-{N}_{Ed}

=(250,4\умножить на 3,0\умножить на 1,8)-1200=152,16кН=152,16кН

Судя по наблюдениям, сила сдвига, действующая на балку, достаточно мала и не критична. Поэтому предусмотрите минимальную площадь поперечной арматуры

\frac {{A}_{s,min}}}{{s}_{v}} =\frac{0.08\sqrt{{f}_{ck}}{b}_{w}}}{{f }_{ yk } } = \ frac { 0,08 \ times \ sqrt { 25 } \ times 400 }{ 460 } = 0,35

{с}_{в}=0.{ 2 })

Рисунки, показанные ниже, являются детальными чертежами фундамента. Боковые планки были предусмотрены в балке в соответствии с правилами детализации, чтобы избежать растрескивания ленточной балки. При сооружении фундамента очень важно избегать прямого контакта ленточной балки с землей. Это можно сделать, раздробив почву вокруг ленточной балки и оставив ее неуплотненной.

Рисунок 4: Детали ленточной основы Рисунок 5: Высота ленточного фундамента

СПАСИБО!!!

Нравится:

Нравится Загрузка…

Bentley — Документация по продукту

MicroStation

Справка MicroStation

Ознакомительные сведения о MicroStation

Справка MicroStation PowerDraft

Информация о MicroStation PowerDraft

Краткое руководство пользователя MicroStation

Справка синхронизатора iTwin

ProjectWise

Справка службы автоматизации Bentley

Ознакомительные сведения службы автоматизации Bentley

Bentley i-model Composition Server для PDF

Подключаемый модуль службы разметки PDF для ProjectWise Explorer

Справка администратора ProjectWise

Справка службы загрузки данных ProjectWise Analytics

Коннектор управления результатами ProjectWise для ProjectWise

Справка по порталу управления результатами ProjectWise

Файл Readme для управления результатами ProjectWise

Справка по ProjectWise Explorer

Справка по управлению полевыми данными ProjectWise

Справка администратора ProjectWise Geospatial Management

Справка обозревателя ProjectWise Geospatial Management

Ознакомительные сведения о ProjectWise Geospatial Management

Модуль интеграции ProjectWise для Revit Readme

Руководство по настройке управляемой конфигурации ProjectWise

Справка ProjectWise Project Insights

Подключаемый модуль ProjectWise для Bentley Web Services Gateway Readme

Ознакомительные сведения ProjectWise

Таблица поддержки версий ProjectWise

Справка ProjectWise Web и Drive

Справка ProjectWise Web View

Справка по порталу цепочки поставок

Управление эффективностью активов

Справка AssetWise 4D Analytics

Справка AssetWise ALIM Linear Reference Services

Интернет-справка AssetWise ALIM

Руководство по внедрению AssetWise ALIM Web

AssetWise ALIM Web Краткое руководство по сравнению

Справка AssetWise CONNECT Edition

Руководство по внедрению AssetWise CONNECT Edition

Справка AssetWise Director

Руководство по внедрению AssetWise

Справка консоли управления системой AssetWise

Руководство по администрированию мобильных устройств TMA

Мобильная справка TMA

Анализ моста

Справка по OpenBridge Designer

Справка OpenBridge Modeler

Строительный проект

Справка по AECOsim Building Designer

Файл ознакомительных сведений AECOsim Building Designer

AECOsim Building Designer SDK Readme

Генеративные компоненты для Building Designer Help

Ознакомительные сведения о генеративных компонентах

Справка по OpenBuildings Designer

Ознакомительные сведения о конструкторе OpenBuildings

Руководство по адаптации OpenBuildings Designer

Ознакомительные сведения SDK OpenBuildings Designer

Справка OpenBuildings GenerativeComponents

Ознакомительные сведения о OpenBuildings GenerativeComponents

Справка OpenBuildings Speedikon

Ознакомительные сведения OpenBuildings Speedikon

Справка OpenBuildings StationDesigner

Ознакомительные сведения об OpenBuildings StationDesigner

Гражданский проект

Справка по канализации и инженерным сетям

Справка по OpenRail ConceptStation

Ознакомительные сведения для OpenRail ConceptStation

Справка по OpenRail Designer

Ознакомительные сведения для конструктора OpenRail

Справка по проектировщику воздушных линий OpenRail

Справка OpenRoads ConceptStation

Ознакомительные сведения о OpenRoads ConceptStation

Справка по OpenRoads Designer

Ознакомительные сведения о конструкторе OpenRoads

Справка OpenSite Designer

Ознакомительная информация OpenSite Designer

Строительство

Справка по ConstructSim для руководителей

ConstructSim Executive ReadMe

Справка ConstructSim i-model Publisher

Справка ConstructSim Planner

Файл ReadMe для планировщика ConstructSim

Справка по стандартному шаблону ConstructSim

Руководство по установке клиента сервера рабочих пакетов ConstructSim

Справка сервера рабочих пакетов ConstructSim

Руководство по установке сервера рабочих пакетов ConstructSim

Энергия

Бентли Коакс Помощь

Справка Bentley Communications PowerView

Bentley Communications PowerView Readme

Bentley Медь Помощь

Bentley Fiber Help

Bentley Inside Plant Помощь

Справка Bentley OpenUtilities Designer

Bentley OpenUtilities Designer Readme

Справка по подстанции Bentley

Ознакомительные сведения о подстанции Bentley

Справка по OpenComms Designer

Ознакомительные сведения о конструкторе OpenComms

Справка OpenComms PowerView

Файл ознакомительных сведений OpenComms PowerView

Справка инженера OpenComms Workprint

Ознакомительные сведения инженера OpenComms Workprint

Справка по подстанции OpenUtilities

Ознакомительные сведения о подстанции OpenUtilities

Справка PlantSight AVEVA Diagrams Bridge

PlantSight AVEVA PID Bridge Help

Помощь экстрактору PlantSight E3D Bridge

Справка по PlantSight Enterprise

Справка по основным компонентам PlantSight

PlantSight Open 3D Model Bridge Help

Справка по программе PlantSight Smart 3D Bridge Extractor

Справка по мосту PlantSight SPPID

Обещание.электронная справка

Информация о Promis.e

Руководство по установке Promis.e — управляемая конфигурация ProjectWise

Руководство пользователя sisNET

Руководство по настройке подстанции — управляемая конфигурация ProjectWise

Инженерное сотрудничество

Справка Bentley Navigator Desktop

Геотехнический анализ

Ознакомительная информация о PLAXIS LE

Ознакомительная информация о PLAXIS 2D

Ознакомительные сведения о средстве просмотра выходных данных PLAXIS 2D

Ознакомительная информация о PLAXIS 3D

Ознакомительные сведения о средстве просмотра выходных данных PLAXIS 3D

Ознакомительная информация о проектировщике моносвай PLAXIS

Управление геотехнической информацией

Справка администратора gINT

Справка gINT Civil Tools Pro

Справка gINT Civil Tools Pro Plus

Помощь коллекционеру gINT

Справка по OpenGround Cloud

Гидравлика и гидрология

Bentley CivilStorm Помощь

Bentley HAMMER Помощь

Bentley SewerCAD Справка

Bentley SewerGEMS Help

Справка Bentley StormCAD

Bentley WaterCAD Справка

Bentley WaterGEMS Справка

Проект шахты

Справка по обработке материалов MineCycle

Информация о погрузочно-разгрузочных работах MineCycle

Моделирование мобильности

ЛЕГИОН 3D Руководство пользователя

Справка по подготовке к САПР LEGION

Справка конструктора моделей LEGION

Справка по API симулятора LEGION

Ознакомительные сведения API симулятора LEGION

Помощь Симулятору ЛЕГИОНА

Моделирование

Bentley Просмотреть справку

Bentley Посмотреть ознакомительные сведения

Морской структурный анализ

SACS Устранение пробелов в сотрудничестве (электронная книга)

Информация о SACS

Анализ напряжений и резервуаров в трубах

AutoPIPE Accelerated Pipe Design (электронная книга)

AutoPIPE Советы новым пользователям

Краткое руководство по AutoPIPE

AutoPIPE & STAAD.Про

Проект завода

Конфигурация AutoPLANT для OpenPlant WorkSet

Ознакомительные сведения для заводов-экспортеров Bentley

Bentley Raceway и справка по прокладке кабелей

Информация о Bentley Raceway и системе управления кабелями

Bentley Raceway and Cable Management — Руководство по настройке управляемой конфигурации ProjectWise

Справка OpenPlant Isometrics Manager

Ознакомительные сведения об OpenPlant Isometrics Manager

Справка OpenPlant Modeler

Файл ознакомительных сведений OpenPlant Modeler

Справка OpenPlant Orthographics Manager

Ознакомительные сведения для OpenPlant Orthographics Manager

Справка OpenPlant PID

Ознакомительные сведения об OpenPlant PID

Справка администратора проекта OpenPlant

Readme администратора проекта OpenPlant

Справка по поддержке OpenPlant

Ознакомительный файл службы поддержки OpenPlant

Справка PlantWise

Ознакомительные сведения о PlantWise

Реальность и пространственное моделирование

Справка по карте Bentley

Информация о карте Bentley

Справка по мобильной публикации Bentley Map

Консоль облачной обработки ContextCapture Справка

Справка по редактору ContextCapture

Ознакомительные сведения о редакторе ContextCapture

Мобильная справка ContextCapture

Руководство пользователя ContextCapture

Помощь Декарта

Информация о Декарте

Справка по карте OpenCities

Ознакомительные сведения о карте OpenCities

Справка OpenCities Map Ultimate для Финляндии

Карта OpenCities Ultimate для Финляндии Readme

Структурный анализ

Справка OpenTower iQ

Справка по концепции ОЗУ

Справка по структурной системе ОЗУ

STAAD Закройте пробел в сотрудничестве (электронная книга)

СТАД.Профессиональная помощь

Ознакомительная информация STAAD.Pro

Программа физического моделирования STAAD.Pro

Расширенная справка Фонда STAAD

STAAD Foundation Advanced Readme

Детализация конструкции

Справка ProStructures

Ознакомительные сведения о ProStructures

Руководство по внедрению конфигурации ProStructures CONNECT Edition

Руководство по установке ProStructures CONNECT Edition — управляемая конфигурация ProjectWise

5 ПРИЧИН ДЛЯ ИСПОЛЬЗОВАНИЯ СБАЛАНСИРОВАННОГО ИЛИ КОНСОЛЬНОГО ФУНДАМЕНТА

Детская игра «Тиддливинки» демонстрирует принципы эксцентрических нагрузок.Когда определенные свойства и конструктивные ограничения приводят к смещению центров тяжести между колонной или стеной и ее основанием, вам необходимо принять меры по уравновешиванию. В противном случае ваши опоры могут наклониться или перевернуться подобно диску Тиддливинка, оказывающему давление на край. Один из возможных ответов может прийти в виде уравновешенных или консольных опор.



ЧТО ТАКОЕ СБАЛАНСИРОВАННОЕ ИЛИ КОНСОЛЬНОЕ ОСНОВАНИЕ?

Если по какой-либо причине опора колонны по периметру должна быть размещена эксцентрично (смещена от центра) на растянутом фундаменте или качество грунта вызовет неравномерную осадку, вы можете получить сбалансированное давление на фундаменты, соединив их с внутренним фундаментом. с завязками, или ремешком, пучком.Обычно состоящая из железобетона (в отличие от стальной балки), анкерная или ленточная балка соединяет оба нижних колонтитула и обеспечивает необходимую устойчивость. Когда приложены нагрузки надстройки, балка распределяет давление между опорами, так что комбинированная нагрузка распределяется, таким образом, уравновешивается между ними.

Жесткость анкерной балки противостоит изгибу из-за опрокидывающего действия одного или обоих нижних колонтитулов, таким образом, вес каждой колонны равномерно переносится на почву через колонтитулы.Поскольку ее цель состоит в том, чтобы заставить обе опоры нести вес вместе, сама балка не несет нагрузки. Чтобы избежать восходящего давления почвы на анкерную балку, она должна либо опираться на разрыхленную почву, либо располагаться на несколько дюймов над почвой.

В качестве типа комбинированного фундамента под двумя или более колоннами ленточные балки могут быть спроектированы как единое целое с нижними колонтами или отдельно, в зависимости от строительных условий.

КАКИЕ УСЛОВИЯ МОГУТ ТРЕБОВАТЬСЯ ДЛЯ ФУНДАМЕНТОВ С ПОЯСНЫМИ БАЛКАМИ?

Несколько обстоятельств могут потребовать консольных или уравновешенных оснований:

1.ОГРАНИЧЕННОЕ ПРОСТРАНСТВО ДЛЯ ФУНДАМЕНТА

Городская застройка и реконструкция могут означать ограниченное пространство для строительства. Когда вам нужно разместить опоры вплотную к следующему зданию, стационарным коммуникациям или границам собственности, и у вас нет места для полной заливки фундамента, уравновешенные фундаменты предлагают один из возможных ответов.

2. ПОДПОРНЫЕ СТЕНКИ

Столкнувшись с теми же ограничениями пространства для фундамента, вы можете вместо этого построить фундамент подпорной стены, который вводит в расчеты сдвиговое давление от земли.Земля с прилегающей территории может не давить в направлении, идеально параллельном вашей стене, что может привести к опрокидыванию или давлению на вашу стену и ее нижний колонтитул. Привязывание нижнего колонтитула стены к нижним колонтитулам внутренней колонны может противодействовать нагрузкам на фундамент.

3. ПЛОХАЯ ИЛИ НЕРАВНАЯ НЕСУЩАЯ СПОСОБНОСТЬ ПОЧВЫ

Если вы не уверены, что основание сможет адекватно выдерживать ожидаемые нагрузки, но ваше пространство не позволяет использовать более крупные кулачковые фундаменты, вы можете соединить один меньший фундамент – эксцентричный или нет – с большим фундаментом, чтобы надлежащим образом передать нагрузку на грунт. .Кроме того, если у вас плохая почва под одним фундаментом, но совершенно адекватная почва под другим, анкерная балка должна нейтрализовать разницу в осадке.

4. ШИРОКОЕ РАСПОЛОЖЕНИЕ КОЛОНН

Если непрерывные нижние колонтитулы становятся невозможными из-за расстояния между колонками, можно использовать сбалансированные нижние колонтитулы. Поскольку большие расстояния увеличивают изгибающий момент на непрерывном колонтитуле, может быть лучше соединить опорные колонтитулы по периметру с фундаментами более близких внутренних колонн.

5.КОНСОЛЬНЫЕ НАДСТРУКТУРЫ

Если поддерживаемое здание будет иметь элементы, выходящие далеко за пределы внешних колонн, консольные конструкционные бетонные фундаменты могут помочь компенсировать диагональные нагрузки.

Решения существуют почти для каждой архитектурной инженерной проблемы, с которой вы сталкиваетесь. Могут ли уравновешенные или консольные опоры решить проблемы с вашим проектом? Поделитесь своими планами с экспертами Barton Supply, поставщика бетонных конструкций Front Range. Мы можем помочь вам создать идеальный железобетонный фундамент и конструкцию фундамента, чтобы придать вашей конструкции прочность, необходимую для долговечности.Позвоните нам сегодня!

СТРЕМЕННОЕ ИЛИ КОНСОЛЬНОЕ ОСНОВАНИЕ.

Ленточный фундамент состоит из двух или более фундаментов отдельных колонн, соединенных балкой, называемой планкой. Когда колонна находится рядом с границей собственности или прямо рядом с ней, квадратный или прямоугольный фундамент, концентрически расположенный под колонной, будет распространяться на соседнюю собственность, что может быть недопустимым. В этом случае альтернативой может быть трапециевидный комбинированный фундамент. Однако, если расстояние между этой колонной и соседней колонной велико, комбинированный трапециевидный фундамент будет довольно узким, с высокими изгибающими моментами.В этом случае может быть предусмотрена ленточная опора. Ленточная балка, соединяющая распорные фундаменты двух колонн, не остается в контакте с грунтом и, таким образом, не передает на грунт никакого давления. Планка, предполагаемая бесконечно жесткой, служит для передачи нагрузок колонны на грунт с одинаковым и равномерным давлением грунта под обеими опорами. Отдельные опорные площадки устроены таким образом, что C.G. комбинированных нагрузок двух колонн проходят через комбинированный центр тяжести. из двух опорных площадей.Как только этот критерий будет достигнут, распределение давления под каждым отдельным основанием будет равномерным.

Функция ленточной балки заключается в передаче нагрузки от сильно нагруженной внешней колонны на внутреннюю. При этом ленточная балка подвергается изгибающему моменту и сдвигающей силе, и ее конструкция должна быть рассчитана таким образом, чтобы выдерживать их.

На рис. 3.23 показаны различные способы расположения лямок, и их выбор зависит от физических условий каждого конкретного случая.

РИС. 3.23 ОБЫЧНЫЕ УСТРОЙСТВА СТРЕМЕННЫХ ФУНДАМЕНТОВ.


Расчет ленточных фундаментов. На рис. 3.24 показаны две колонны A и B, передающие осевые нагрузки W1 и W2 и области, разнесенные l друг от друга, от центра к центру. Пусть W’ будет общим весом как отдельные опоры. Если A1 и A2 являются отдельными основаниями площади, qs – надежная несущая способность грунта, имеем где B — общая ширина каждого фундамента, а L1 и L2 — индивидуальная длина фундамента.Длина L2 расположена по центру под столбцом Б. К.Г. равнодействующей нагрузки W = W1 + W2 приходится на x от центра…

Фундаменты ростверка ленточные. Ленточные фундаменты обычно изготавливаются из армированного цементобетона. Однако для стальных стоек можно использовать ростверковые ленточные фундаменты, особенно в тех случаях, когда глубина фундамента должна быть небольшой, а грунт имеет низкую несущую способность. На рис. 3.25 показаны типичные детали такого фундамента.

Фундаменты ленточные

 Конструкция ленточных фундаментов

 Нажмите значок на панели инструментов  или в главном меню (Фундамент -> Ленточный фундамент) или введите команду  обвязка


Глобальные переменные



Обратите внимание: это не конструкция с предельным напряжением, а традиционный метод рабочего напряжения.

Максимальная прочность (на сдвиг, соединение, продавливание, растяжение).   Макс. (Сдвиг, связь, штамповка, растяжение) прочность.
Минимальное количество стальных стержней на погонный метр   Мин. Количество бар/м
Толщина бетонного покрытия в см    Бетонное покрытие [СМ]
Коэффициент снижения изгибающего момента , установите на 1, чтобы никакое снижение не вступало в силу.   Коэффициент снижения изгибающего момента.
Загрузить коэффициент увеличения, установите значение 1, чтобы увеличение не вступало в силу.   Коэффициент, умноженный на общую приложенную нагрузку.

Общие данные



Несущая способность грунта   Несущая способность.
Сталь Рабочее напряжение.   Сталь Рабочее напряжение.
Бетон Рабочее напряжение.   Конц. Рабочий стресс.
Толщина глухого основания   Гладкая бетонная глубина.
При расчете конструкции учитывать бетонное основание без покрытия   Активировать простое бетонное основание в дизайне.
Форма арматурного стержня    Форма бруска.



Номер фундамента. Если вы ввели существующий номер фундамента, он не будет добавлен, а существующие данные будут заменены новыми данными    Номер фундамента.
Расстояние между столбцами   л(см)
Жесткая балка, соединяющая две опоры   Ременная балка:
Ширина поперечного сечения балки   вес (СМ)
Диаметр стального стержня для изменения существующего стержня см. конфигурацию, нажав здесь   Диаметр стержня.
Диаметр стержня хомута   Стремена
F1 (фундамент на границе участка):   F1 на границе собственности:
Осевая нагрузка на колонну (тонн)      P1 (ТОН)
Размер поперечного сечения колонны в продольном направлении (см)   а1 (СМ)
Размер поперечного сечения колонны в коротком направлении (CM)   б1 (СМ)
Стальной стержень диаметром   Диаметр стержня.
Длина фундамента в направлении оси X   А1 (СМ)
F2:   F2 Внутреннее основание:
Осевая нагрузка на колонну (тонн)      P2 (ТОН)
Размер поперечного сечения колонны в продольном направлении (см)   а2 (СМ)
Размер поперечного сечения колонны в коротком направлении (CM)   б2 (СМ)
Стальной стержень диаметром   Диаметр стержня.

Список входов и выходов



Номер фундамента. Если вы ввели существующий номер фундамента, он не будет добавлен, а существующие данные будут заменены новыми данными       Ф
Расстояние между колонками от C.L до C.L      Л
Левая колонка:
Общая осевая нагрузка (тонн)        P1
Размер поперечного сечения колонны в продольном направлении (см)      а1
Размер поперечного сечения колонны в коротком направлении (CM)     б1
 Расстояние от внешней поверхности колонны до края фундамента      x1
Правая колонка:
Общая осевая нагрузка (тонн)         P2
Размер поперечного сечения колонны в продольном направлении (см)      а2
Размер поперечного сечения колонны в коротком направлении (CM)      b2
 Расстояние от внешней поверхности колонны до края фундамента      x2
Расчетное напряжение, создаваемое фундаментом.      Fn
Расчетные размеры плоского бетонного основания     ПК разм.
Расчетные размеры железобетонных оснований     RC разм.
Арматурный стержень расчетного продольного направления. (сверху)     Длинные верхние перекладины
Арматурный стержень расчетного продольного направления.(внизу)     Длинный бот. бары
 Рассчитанный дополнительный стержень под левой колонной     Под L. col.
 Рассчитанный дополнительный стержень под правой колонной     Под R. col.
Арматура короткого направления     Короткие верхние перекладины
Удаление фундамента из списка



Номер фундамента. Если вы ввели существующий номер фундамента, он не будет добавлен, а существующие данные будут заменены новыми данными É.   Ф
Расстояние между колонками от C.L до C.L.   л
Левая колонка:
Общая осевая нагрузка (тонн)     Р1
Размеры плоского бетонного основания   F1-ПК
Размеры железобетонных оснований   F1-RC
Арматурные стержни в направлении оси X   X-дир.усиливать
Арматурные стержни в направлении оси Y   Y-дир. усиливать
Правая колонка:
Общая осевая нагрузка (тонн)     Р2
Размеры плоского бетонного основания   F2-ПК
Размеры железобетонных оснований   F2-RC
Арматурные стержни в направлении оси X   X-дир.усиливать
Арматурные стержни в направлении оси Y   Y-дир. усиливать
Размеры поперечного сечения балки   Ременная балка
Армирующие стержни нижней балки   бот. усиливать
Армирующие стержни верхней балки ة   верхняя арматура.
Диаметр хомута   Стремена

 Настройка области рисования

Нажмите , чтобы начать настройку области рисования.



Цвета Толщина линий  Шкала элементов  Показать/скрыть
 Цвет фона
 Цвет сетки
 Цвет текста
 Стальные стержни, цвет
Цвет горлышка колонки
Ж/б фундамент, цвет
 Цвет основания ПК
 Цвет размерной линии
Цвет линии BMD
Цвет люка BMD
Фундамент С.л. цвет
Толщина линии стальных стержней
Толщина линии шейки колонки
Толщина базовой линии RC
Толщина базовой линии ПК
Толщина размерной линии
Толщина линии БМД.
Поля рисунка
Размер шины
Высота поводка
Сдвиг текста по горизонтали
Сдвиг текста по вертикали
Длина деления
Наконечник стрелы
Расстояние между люками БМД.
Показать сетку
 Показать размеры
Показать текст
Показать усиление

Чтобы выбрать цвета из стандартного диалогового окна:



Для выбора шрифта заголовка и текста:

Чтобы получить список, показанный ниже, щелкните мышью в области рисования, вы также можете использовать колесико мыши для увеличения и уменьшения масштаба.


  Создание отчетов о дизайне

После завершения работы по проектированию выберите виды из списка ниже, а затем нажмите , где будут сделаны снимки экрана области рисования и включены в отчет.



Последовательность сортировки в дизайне нижних колонтитулов в отчете соответствует последовательности сортировки нижних колонтитулов в списке. Вы можете отсортировать список по возрастанию/убыванию, щелкнув столбец списка с заголовком F .


Кнопки интерфейса


Этапы работы

Настройка глобальных переменных    1
Введите общие данные      2
Введите индивидуальные данные каждого фундамента     3
Кнопка «Дизайн хита»    4
Настройка области рисования (опционально)    5
Сделайте снимки экрана области рисования, эти изображения будут добавлены в отчет    6
Создать отчет    7

Опорные балки подвала: своими руками до и после

Подвалы могут играть разные роли в вашем доме.Они могут быть местом для хранения всего, от праздничных украшений до снаряжения для кемпинга, но они также идеально подходят для развлечений и отдыха. Или они могут быть преобразованы в дополнительную спальню, мужскую пещеру, бар или любую другую комнату, которую вы хотите для своего дома.

Конечно, вы хотите, чтобы ваш подвал выглядел так же хорошо, как и остальная часть вашего дома, и во многих случаях это означает выяснение того, что делать с этими важными, но часто непривлекательными опорными балками подвала.

Что такое опорные балки подвала?

Опорные балки подвала выполняют важную функцию: наряду со стенами фундамента они удерживают внутренний вес вашего дома.Концы опорных балок подвала расположены в стене фундамента и удерживаются одной или несколькими опорными стойками, называемыми лалли-колоннами.

Независимо от того, изготовлены ли эти балки из дерева или металла, они предназначены для функционирования, а не для формы. Это означает, что они часто выделяются среди остальной части комнаты — и не обязательно в хорошем смысле.

Поскольку вы не можете просто удалить или заменить опорные балки подвала, поиск способа работы с ними (и вокруг них) является важной частью создания желаемого вида вашего подвала.

Независимо от того, переделываете ли вы весь подвал или просто хотите скрыть те непривлекательные балки, этот проект «сделай сам» обычно можно выполнить за один уик-энд, и он полностью изменит внешний вид вашего подвала.

Преображение подвала с помощью искусственных балок

Клиент компании Faux Wood Beams Cinnamon Cisney знала, что хочет заменить свои неприглядные опорные балки в подвале, поэтому она искала идеи покрытия опорных балок и в конце концов обратилась к Faux Wood Beams за вдохновением. Благодаря тяжелой работе Cinnamon и этим шикарным опорным балкам подвала результаты просто ошеломляющие.

Корица хотела преобразовать опорные балки своего подвала в покрытие подвальных столбов. На фото «до» видно, насколько неприглядными были голые опоры.

ДО: Эти голые опорные балки были неприглядной, но важной частью подвала.

Важный опорный столб в центре комнаты был необходим для крепления потолка, но его расположение и внешний вид представляли собой проблему.

Корица хотела, чтобы ее подвал выглядел лучше, но не хотела нанимать подрядчика, который мог бы занять некоторое время, чтобы закончить проект, или тратить слишком много денег.Поскольку у нее было некоторое время, чтобы сделать проект самостоятельно, и она предпочла такой подход, она нашла свое решение на сайте FauxWoodBeams.com.

Решение Cinnamon было элегантным в своей простоте: она заказала три балки Custom Resawn цвета Burnt Mocha и использовала их для покрытия опорной конструкции.

Установка нестандартных опорных балок подвала

Вот простые шаги, предпринятые Cinnamon для установки этих трех опорных балок подвала:

  1. После заказа опорных балок подвала Cinnamon обратилась к нашей странице установки балок из искусственного дерева за инструкциями.Все, что ей понадобилось, это рулетка, немного строительного клея, герметик, шурупы, искатель гвоздей и способ разрезать балки.

    (Примечание. Следуя инструкциям по установке, всегда соблюдайте меры предосторожности, например, следите за шнурами электроинструмента и носите соответствующее защитное снаряжение.)

  2. Затем компания Cinnamon начала установку. Поскольку наши балки из искусственного дерева полые и имеют три стороны, она без труда вставила их в прорези на горизонтальной опоре. Затем она прикрепила их к потолку с помощью простых монтажных блоков и винтов.
  3. Для вертикальной стойки она заказала четырехгранную балку, полностью закрывающую опору от пола до потолочных балок.
  4. После обрезки их по длине — простая задача, требующая только обычной пилы по дереву — Корица соединила балки в бесшовную Т-образную форму.
  5. При установке вертикальной балки над опорной колонной компания Cinnamon надвинула трехстороннюю балку на опорную колонну, а затем добавила четвертую сторону. Большинство четырехсторонних балок Faux Wood Beams состоят из двух частей; это трехсторонняя балка со съемной четвертой стороной, что упрощает установку.
  6. Одна из проблем заключалась в том, что, несмотря на бесшовные столярные изделия Cinnamon, все же можно было увидеть швы в месте соединения трех балок в Т-образном стыке. Чтобы решить эту проблему, она искала аксессуары и купила гибкие ремешки.
  7. Резиновые ленты, заказанные Cinnamon, являются завершающей деталью и придают балкам вид настоящих структурных балок. Формованные резиновые ленты приклеиваются непосредственно к балкам и закрывают любые швы и стыки.

Литой дизайн лямок напоминает настоящие железные лямки, поэтому решение Cinnamon не только скрыло швы между балками, но и придало ее великолепной комнате еще больше индивидуальности.

Самодельное покрытие опоры фундамента Результаты

После: Формованные резиновые ленты обеспечивают отделочные детали, благодаря которым опорные балки подвала выглядят как настоящие конструкционные балки.

Результаты говорят сами за себя. Паркетные полы и соответствующий потолочный вентилятор, а также внешний вид столетних красивых опорных балок подвала, которые не стоили целое состояние, делают этот готовый подвал стильным и шикарным — и никто не догадается, что это проект DIY!

Когда Корица прислала нам по электронной почте свои фотографии, она рассказала нам, как она довольна тем, как обернулся ее проект: «Мы наконец-то закончили наш подвал.Мы очень довольны продуктом и получили так много комплиментов по поводу того, насколько «настоящими» они выглядят!»

Опорные балки для подвала своими руками

Балки из искусственного дерева Клиенты могут легко взяться за такой проект, как Cinnamon, с помощью нашего простого в использовании руководства по установке балок из искусственного дерева.

Наша команда по обслуживанию клиентов всегда готова помочь, чтобы ответить на любые вопросы, от ценообразования и того, как оценить квадратные метры для наших продуктов, до более конкретных вопросов по установке, таких как крепление опорных балок подвала к потолку или установка резиновых ремней.

Вы хотите обновить свой подвал или любую другую часть интерьера или экстерьера вашего дома? Посмотрите, что может сделать для вас наш Resawn Wood Beams , и начните свой проект «Сделай сам» уже сегодня!

ПРОДУКЦИЯ, ИСПОЛЬЗУЕМАЯ В ДАННОМ ПРОЕКТЕ

Что такое ленточный фундамент | Ременное основание — HPD TEAM

Что такое ленточное основание | Ленточный фундамент

Что такое ленточный фундамент

Ленточный фундамент  является частью фундамента здания.Это своего рода комбинированный фундамент вместе с двумя или более фундаментами колонн, соединенными бетонной балкой . Этот вид балки называется ленточной балкой . Он помогает распределять нагрузку от плотно или эксцентрично нагруженных фундаментов колонн на соседние фундаменты.

Фундамент ленточный часто используется рядом с колоннами, которые располагаются вдоль линии собственности или участка здания.

Как правило, колонны располагаются по центру оснований колонн ; однако в условиях, когда колонны расположены непосредственно рядом с границей участка, основания колонн  могут быть смещены, чтобы они не нарушали соседний участок.

Таким образом, это приводит к эксцентрической нагрузке на опорную часть, вызывая ее наклон в одну сторону. Ременная балка сдерживает тенденцию основания к опрокидыванию, соединяя его с соседними основаниями .

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
