Как сделать угол 90 градусов для фундамента

Также траншея должна иметь строго вертикальные стены. Разметка столбчатого, свайного или плитного фундамента очень похожа на обычную разметку, но процесс несколько усложнен. На гранях разметки фундамента необходимо разметить точки размещения опор.

Перед началом земляных работ при строительстве фундаментов здания необходимо подготовить участок. Для этого требуется знать, как правильно разметить фундамент для частного дома своими руками. Чертеж или эскиз необходимо перенести на местность и сделать это нужно с высокой точностью, чтобы избежать проблем при дальнейшем строительстве.

Расстояния между ними должно быть не более 2х метров. Ленточный фундамент представляет собой траншеи, заполненные железобетоном, бутобетоном, кирпичом или фундаментными железобетонными блоками.

Траншеи копаются непосредственно под стенами. Если грунт, на котором строится дом слишком слабый чтобы удержать постройку, либо слишком неровный, разумным решением будет свайный фундамент.

Пошаговая инструкция разметки фундамента: как сделать разбивку участка?

Благодаря тому, что сваи проникают довольно глубоко, появляется возможность миновать слабые слои и поставить опору на более сильные. Сверху на сваи устанавливаются балки и стены, таким образом, получается устойчивый фундамент.

Универсальный, надежный и самый дорогой тип фундамента. При движении грунта, подушка может плавать, что придает строению устойчивости.

Привязка к границам участка

Является самым простым и дешевым, однако, и самым ненадежным фундаментом. Суть его заключается в том, что по периметру обозначения контуров стен устанавливаются невысокие столбы из кирпича, камней или бута. Устанавливаются они в наиболее ответственных местах, расстояние между ними от 1,2 до 2,5 метров.

По возможности, следует избавиться от уклона, а затем приступить к разметке будущей опорной конструкции. Для осуществления задуманного необходимо обозначить ее внешний контур и найти прямой угол. Правильно выполненная работа даст возможность возвести прочное основание, обеспечивающее устойчивость будущей постройки.

Снизу, для большей устойчивости, такие столбы расширены. Столбчатый фундамент устанавливается только на устойчивых фундаментах, и подходит лишь для малоэтажных, легких построек. Кроме того исключается строительство подвала. Каждый из этих методов имеет свои особенности, но все они имеют общие правила при разметке.

Для того чтобы правильно разметить фундамент, одну из основных сторон фундамента, необходимо привязать к какому-то объекту участка, к примеру, это может быть забор. Сверху устанавливается связующая балка, которая и формирует основу для будущего строения.

как сделать угол 90 градусов для фундамента

Так же существует углубляющийся тип столбчатого фундамента. В местах основных опорных мест бурятся скважины, которые заливаются бетоном и армируются. Понравилась статья? Поделиться с друзьями:.

Добавить комментарий Отменить ответ.

как сделать угол 90 градусов для фундамента

Не стоит успокаиваться, убедившись в том, что длина всех диагоналей одинакова, ведь они равны и в трапеции. Это значит, что проверка прямых углов просто необходима. Разметка прямого угла ленточного фундамента отличае

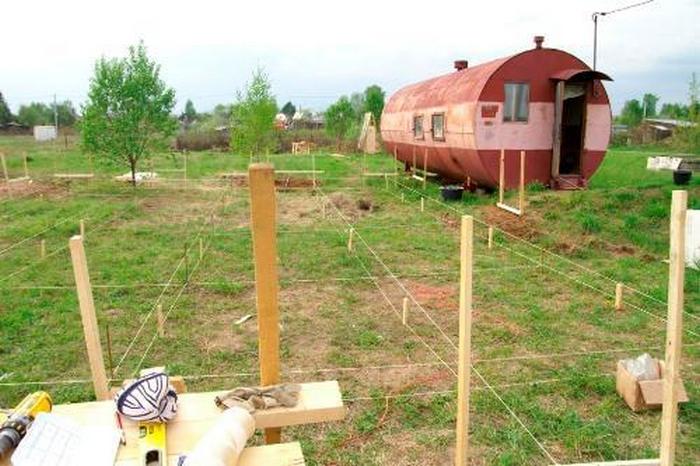

Как разметить фундамент для дома своими руками

Первым этапом любого строительства является создание плана. После данной процедуры, все то, что было в проекте, переносится на участок в соответствии с размерами и формами. Каждый шаг разметки фундамента зависит от того основания, которое обустраивается, но первый этап одинаков для всех видов фундамента. Данная статья расскажет о том, как правильно разметить фундамент в зависимости от его вида.

Подготовка участка под разметку

Перед тем, как будет произведена разметка фундамента своими руками на участке, нужно сделать его проект на бумаге с указанием размеров, площади, геометрии будущего строения и планировки внутреннего пространства. Каждый отдельный проект составляется на основе характеристик участка, на котором будет производиться строительство. Для того чтобы разметить участок, нужно подготовить следующие инструменты: колышки в достаточном количестве, рулетка и отвес, строительные уровни разного размера, лазерный дальномер и нивелир, крепкий шнур, доски для обустройства обноски.

Обязательно перед разметкой участок расчищается, удаляются старые постройки, и убирается весь мусор, который может помешать разметке и строительству.

Чистая площадка выравнивается так, чтобы она была максимально горизонтальной, без какого-либо рельефа.

Обязательно должен быть подготовлен проезд к участку для строительной техники. Лучше всего его присыпать гравием, чтобы во время осадков дорогу не размыло. Также расчищается место под строительные материалы и возводится забор, пусть и временный.

Общие данные о разметке участка под фундамент

Вне зависимости от выбранного типа фундамента и геометрии здания, первые работы по разметке основания для дома своими руками производятся одинаково. Здесь помогает правильно выстроить проект уже на участке теорема Пифагора или правило египетского треугольника.

Вот пошаговая технология универсального способа, как разметить фундамент:

  1. Для начала нужно определить размещение одной стены дома. Обычно она размещается вдоль забора или, если он еще не построен, параллельно границе участка. Если эта стена располагается вдоль забора, то от него отмеряются равные промежутки и прокладывается линия, равная длине соответствующей стены. Благодаря этой линии можно определить два угла здания, которые в обязательном порядке нужно отметить вбитыми в землю кольями. Далее линия закрепляется обноской. Она устанавливается на некотором расстоянии от предполагаемой траншеи или котлована и выполняется при помощи вертикальных и прибитых к ним горизонтальных досок.
  2. Выбор угла на стороне дома, от которого будет произведена дальнейшая разметка. От колышка в данном углу нужно натянуть бечевку под углом 90 градусов в соответствующую сторону. Сделать такой угол на глаз не представляется возможным, но на данном этапе можно оставить и тот, который получился. Там, где бечевка будет пересекаться с первой вынесенной стороной, нужно сделать закрепление.

    Важно! На первом этапе работы производятся только с использованием шнура.

  3. После того, как угол будет определен точно и его показатель станет равным 90 градусов, можно монтировать обноску второй стороны.
  4. На одной стороне отмечается 3 метра от места пересечения шнуров и 4 метра на другой.
  5. По прямой между этими двумя отметками измеряют расстояние. Это получается гипотенуза треугольника. Это нужно для того, чтобы проверить градусную меру угла. Если данное расстояние будет равно пяти, то такой угол верен и можно смело сооружать обноску под фундамент. Если же длина гипотенузы не равна значению 5, то нужно смещать один из катетов до того момента, пока не получиться прямой угол.
  6. Построение третьей стены идет таким образом: на первой прямой опять же берется точка и выстраивается прямой угол, в соответствии с которым нужно натянуть шнур.
  7. На обеих сторонах, которые построены от первой под прямым углом нужно отметить расстояние, которое равно длине стены и между этими точками под прямым углом закрепить четвертую бечевку.
  8. Последние две стороны измеряются и на них откладываются расстояния, которые равны габаритам здания. Если данные метки совпали, то разметка выполнена верно, если же нет, то нужно перемещать последнюю веревку до того момента, пока они не совпадут.
  9. Производится проверка правильности размеченного участка. Если все сделано верно, то диагональные измерения будут равны друг другу.
  10. Результат разметки – готовый прямоугольник, полученный из бечевки или обноски.

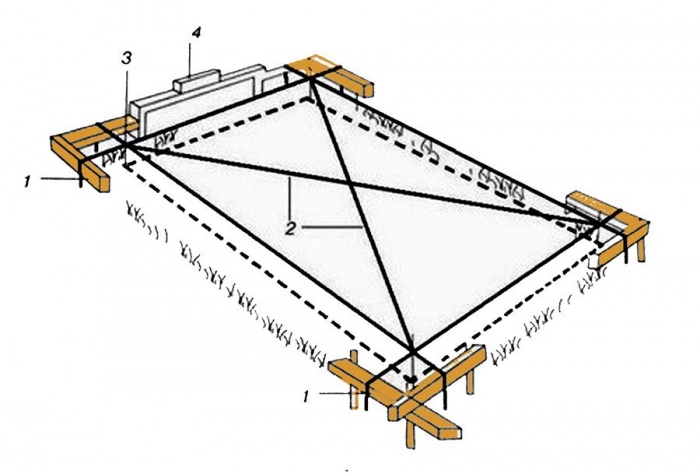

Разметка методом «паутина»

Выполнить разметку можно не только при помощи египетского треугольника, но и другим методом, который получил название «паутина». Данный вариант разметки потребует наличия бечевки, колышек и рулетки. Вот пошаговая инструкция такой разметки:

  1. Сделать заготовки из бечевки, длина каждой из которых равна стороне прямоугольника и его диагонали. Данные отрезки правильно соединить и скрепить места их пересечения.
  2. Одну сторону натянуть и закрепить при помощи колышков, которые вбиваются в грунт. Обычно за основу берется та сторона, которая идет в параллель забору.
  3. Натянуть шнур, который является диагональю, и закрепить колышками.
  4. Натянуть вторую диагональную веревку и также закрепить.

Важно! Шнур по всем сторонам и диагоналям должен быть максимально натянут, без провисаний.

В данном методе нужно использовать только ту веревку, которая не будет растягиваться под влиянием силы. В противном случае измерения могут получиться неточными.

Разметка различных типов фундамента

Методы, приведенные ранее, являются универсальными и подходят для любого типа фундамента. А вот дальнейшие действия уже различаются для каждого из них.

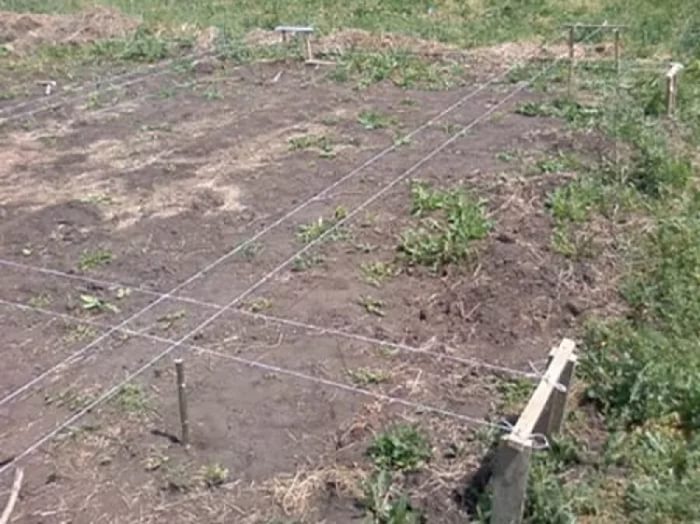

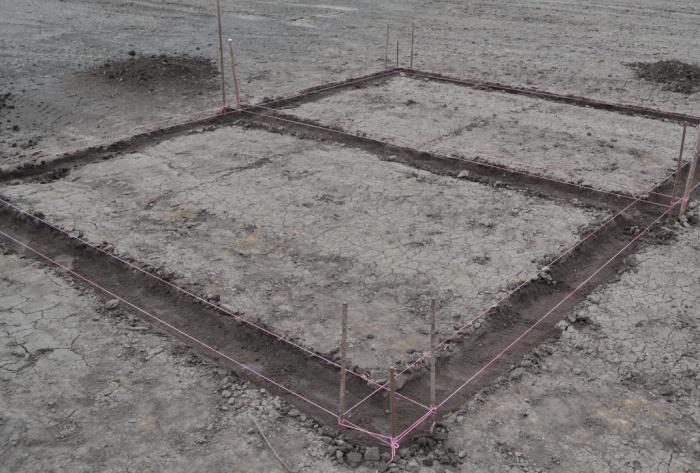

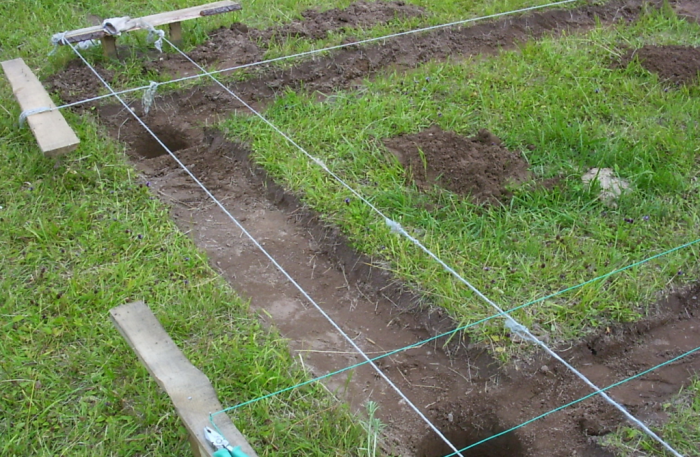

Размечаем ленточный фундамент

Возведение ленточного основания может производиться в котловане или же в траншее. В зависимости от этого меняются способы для того, чтобы разметить фундамент под дом. Котлован нужен для того, чтобы организовать подвал дома. В первом случае обноску располагают только по внешнему контуру фундамента. Во втором же получается своеобразная лента, внутренние грани которой сначала нужно обозначить бечевкой, а потом произвести обноску, отступив от внутренних сторон ровно столько, сколько должна быть ширина ленты основания.

Размечаем столбчатый фундамент

Наружные грани определяются точно так же, как представлено ранее. Для того чтобы определить местоположение каждой сваи нужно монтировать обноску немного удаляя ее и натянуть веревку. Стойки обноски должны быть оборудованы дополнительными горизонтальными досками. Первая будет соответствовать уровню, по которому обрезается фундамент, вторая – верхней точке ростверка.

Бечевки натягиваются в середине в соответствии с осями опор. Они располагаются на расстоянии, равном шагу опор здания. Для определения того места, куда необходимо установить сваю, нужно опустить отвес. После этого разметка перемещается к наружным краям опор.

Важно! Расположения свай должны отмечаться на обноске с помощью саморезов или гвоздей.

Ростверк отмечается также, как и ленточный фундамент. Можно сократить работу, отступив от каждой опоры половинчатое расстояние ширины ростверка в обе стороны и установить крепежи, на которые впоследствии натянуть бечевку.

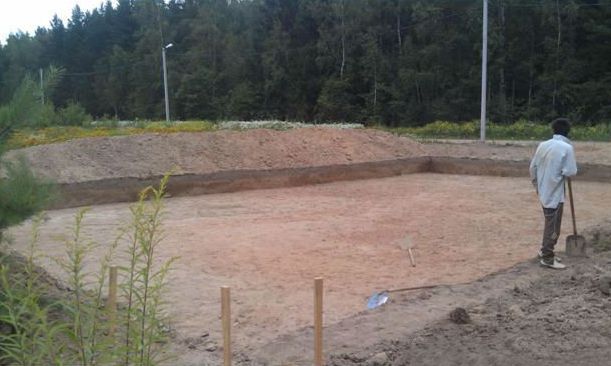

Размечаем плитный фундамент

Разметка такого основания считается самой простой для проведения своими руками. В этом случае отмечаются только внешние стороны фундамента, поэтому можно остановиться после выполнения основных пунктов по формированию прямоугольника на участке.

Сложность этой разметки заключается в том, что обязательно при разметке высчитывается площадь плит, чтобы они все вместились в фундамент, в противном случае, придется начинать работы сначала. Поэтому перед работой рассчитывается общая площадь фундамента и площадь каждой плиты и соотносятся друг с другом.

Заключение

Разметка фундамента – сложный процесс, который требует от мастера четкого следования инструкции и особой внимательности. Но и его можно выполнить самостоятельно, если заранее изучить все нюансы данного дела и правильно применить теоретические знания на практике. Конечно, можно обратиться к профессионалам, которые сделают все быстро и качественно, но, если бюджет на строительство строго ограничен, то вполне возможно сэкономить немалые средства на разметке, произведя ее самостоятельно.

Разметка фундамента под дом

С чего начинается разметка фундамента?

Первое, что приходит в голову – настрогать колышков, запастись прочным шнуром, рулеткой, понять, как работает гидроуровень, и можно приступать к разметке. Так ли это на самом деле?

Для качественной разметки основания дома необходимо составить план, включающий в себя два последовательных шага:
  • Независимо от того, какой фундамент требуется по проекту – ленточный, свайный или плитный, сначала необходимо выяснить точные границы участка.
  • Затем на листке бумаги фундамент привязывают к территории. Необходимо заранее учесть расположение предполагаемых хозяйственных построек, расстояние до соседского забора, септика, колодца или скважины. И только после этого можно приступить к разметке фундамента «в натуре».
Этот шаг позволит соблюсти СНиП 30-02-97, регулирующий расстояние от дома до границ соседнего участка
Для разметки фундамента вам потребуется:
  • рулетка;
  • шнурка – моток прочного шнура или лески;
  • При разметке фундамента лучше использовать шнур. На фоне травы или земли леска визуально теряется, в то время как шнур белого цвета хорошо заметен
  • колышки;
  • деревянная рамка, или, как её ещё называют, – «скамеечка».
  • В качестве шнурки лучше использовать капроновую нить толщиной в 1.5-2 мм, т.к. она хорошо натягивается и не провисает

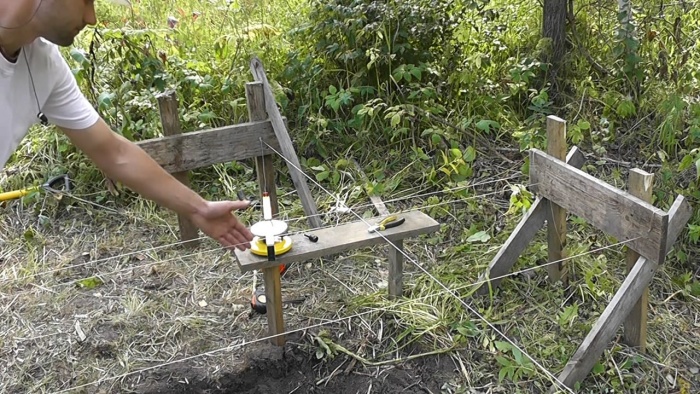

«Скамеечка» – ваша помощница при разметке фундамента

«Скамеечка» существенно упрощает и ускоряет разметку фундамента. Ее сколачивают из двух деревянных столбиков. Нижние концы заостряют, а сверху и посередине прибивают две горизонтальные перекладины. Для большей устойчивости под углом к столбикам прибивают две упорные дощечки. Получается треугольная основа. В перекладину вворачивают два самореза, на которых потом крепится шнурка.

Конечно, простой и небольшой фундамент можно разметить, забив только лишь колышкы. Но если речь заходит о сложном фундаменте – под большой дом, то «скамеечка», при помощи которой делается разноска фундамента, просто необходима.

Количество «скамеечек» увеличивается прямо пропорционально сложности фундамента

Вворачивая или выворачивая саморезы в перекладину, на разном расстоянии друг от друга можно регулировать ширину между шнуром, которая должно соответствовать ширине подушки фундамента.

Проверка геометрии при разметке фундамента

Итак, мы определились, где будет возводиться фундамент на участке. Подготовили все необходимые инструменты и материалы. Теперь нужно определить базисный угол, который задаст направление будущей стены. В этом месте вбивается колышек. Затем, отступив от колышка на 1- 2 метра, устанавливаем «скамеечку».

Отступ необходим для того, чтобы при выемке грунта, например под ленточный фундамент, рамка не мешала копать, маневрировать технике и не упала в вырытую траншею. Ширина траншеи также выкапывается с запасом по отношению к ширине ленты фундамента для беспрепятственной установки опалубки!

После установки скамеечки на саморезе закрепляется шнур. После этого от колышка отмеряем необходимое нам расстояние, которое обычно равно самой длинной стене дома. В этом месте вбиваем второй колышек, устанавливаем вторую «скамеечку», на том же самом расстоянии от колышка, что и первую, и натягиваем шнур.

Как добиться прямого угла при разметке фундамента?

Для этого вспоминаем теорему Пифагора: квадрат гипотенузы прямоугольного треугольника равен сумме квадратов катетов.

Для нахождения прямого угла при разметке фундамента следует воспользоваться формулой: 3² + 4² = 5².

Суть формулы заключается в следующем:

Если отмерить по одной стороне фундамента - 3 метра, а по другой – 4 метра, то при угле в 90 градусов диагональ между ними равна – 5 метрам. Используя эту пропорцию, можно разметить прямые углы всех сторон фундамента.

Таким образом, при разметке фундамента главное – семь раз отмерить и один раз выкопать!

Как проверить прямой угол без угольника

При отделочных работах и строительстве бывает нужна четкая геометрия: перпендикулярные стены и иные конструкции, требующие прямого угла в 90 градусов. Обыкновенный угольник не может позволить проверить или разметить углы со сторонами в несколько метров. Описываемый же метод превосходно подходит для разметки или проверки любых углов - длинна сторон не ограничена. Основной инструмент для измерений - рулетка.

Мы будем рассматривать точную разметку прямого угла, а также метод проверки уже размеченных углов на стенах и других объектах.

Теорема Пифагора

Теорема основана на утверждении, что у прямоугольного треугольника сумма квадратов длин катетов равна квадрату длины гипотенузы. В виде формулы записывается это так:

a²+b²=c²

Теорема Пифагора и прямоугольный треугольник

Стороны a и b - катеты, между которыми угол равен ровно 90 градусов. Следовательно, сторона c - гипотенуза. Подставляя в эту формулу две известные величины, мы можем вычислить третью, неизвестную. А следовательно можем размечать прямые углы, а также проверять их.

Теорема Пифагора известна еще под названием "египетский треугольник". Это треугольник со сторонами 3, 4 и 5, причем совершенно не важно, в каких единицах длинны. Между сторонами 3 и 4 - ровно девяносто градусов. Проверим данное утверждение вышеприведенной формулой: a²+b²=c² = (3×3)+(4×4) = 9+16 = (5×5) = 25 - все сходится!

Египетский треугольник

А теперь применим теорему на практике.

Проверка прямого угла

Начнем с самого простого - проверки прямого угла с помощью теоремы Пифагора. Самым частым примером в отделке и строительстве является проверка перпендикулярности стен. Перпендикулярные стены - это стены, расположенные друг к другу под прямым углом 90°.

Итак, берем любой проверяемый внутренний угол. На стенах (на одной высоте) или на полу отмечаем на обоих стенах отрезки произвольных длин. Длинна этих отрезков произвольная, по возможности нужно отмечать как можно больше, но чтобы между отметками на стенах удобно было мерить диагональ. Например, мы отметили 2,5 метра (или 250 см.) на одной стене и 3 метра (или 300 см.) на другой. Теперь длину отрезка каждой стены возводим в квадрат (умножаем саму на себя) и получившиеся произведения складываем. Выглядит это так: (2,5×2,5)+(3×3)=15,25 - это диагональ в квадрате. Теперь нужно извлечь из этого числа квадратный корень √15,25≈3,90 - 3,9 метра должна составлять диагональ между нашими отметками. Если измерение рулеткой показывает другую длину диагонали - проверяемый угол развернут и имеет отклонение от 90°.

Проверка прямого угла между стенами

Калькулятор расчета диагонали прямого угла

Извлечение квадратного корня никогда меня не привлекало - простому человеку не обойтись без калькулятора, к тому же, не на всех мобильных устройствах калькуляторы умеют извлекать его. Поэтому можно пользоваться упрощенным методом. Нужно лишь запомнить: у прямого угла со сторонами ровно 100 сантиметров, диагональ равна 141,4 см. Таким образом, у прямого угла со сторонами 2 м. - диагональ равна 282,8 см. То есть на каждый метр плоскости приходится 141,4 см. У этого метода один недостаток: от измеряемого угла нужно откладывать одинаковые расстояния на обеих стенах и отрезки эти должны быть кратны метру. Не буду утверждать, но по моей скромной практике - это гораздо удобнее. Хотя не стоит забывать о первоначальном способе совсем - в некоторых случаях он очень актуален.

Простая проверка прямого угла

Сразу же возникает вопрос: какое отклонение от вычисленной длинны диагонали считать нормой (погрешностью), а какое нет? Если проверяемый угол с отмеченными сторонами по 1 м. будет 89°, то диагональ уменьшится до 140 см. Из понимания этой зависимости можно сделать объективный вывод, что погрешность диагонали 141,4 см. в несколько миллиметров не даст отклонения в один целый градус.

Как проверить внешний угол? Проверка внешнего угла по сути не отличается, нужно лишь продлить линии каждой стены на полу (или земле, при помощи шнура) и получившийся внутренний угол измерить обычным способом.

Проверка прямого внешнего угла

Как разметить прямой угол рулеткой

Разметка может основываться как на общей теореме Пифагора, так и на принципе "египетского треугольника". Однако это только в теории линии просто чертятся на бумаге, "ловить" же все выбранные размеры растянутыми шнурами или линиями на полу - задача посложнее.

Поэтому я предлагаю упрощенный способ, основанный на диагонали 141,4 см. у треугольника со сторонами 100 см. Вся последовательность разметки изображена на картинках ниже. Важно не забывать: диагональ 141,4 см. нужно умножать на количество метров в отрезке А-Б. Отрезки А-Б и А-В должны быть равны и соответствовать целому числу в метрах. Картинки увеличиваются по клику!

Как разметить острый угол

Гораздо реже возникает надобность в создании острых углов, в частности 45°. Для формирования подобных фигур формулы более сложные, однако это не самое проблематичное. Гораздо сложнее свести все линии, начерченные или натянутые шнурами - дело это непростое. Поэтому я предлагаю использовать упрощенный метод. Сначала размечается прямой угол 90°, а затем диагональ 141,4 делится на нужное количество равных частей. Например, чтобы получить 45°, диагональ нужно поделить пополам и от точки А провести линию через место деления. Таким образом мы получим два угла по 45 градусов. Если поделить диагональ на 3 части, то получится три угла по 30 градусов. Думаю алгоритм вам понятен.

Собственно я рассказал все, что мог рассказать, надеюсь все изложил понятным языком и у вас больше не возникнет вопросов как размечать и проверять прямые углы. Стоит добавить, что уметь делать это должен любой отделочник или строитель, ведь полагаться на строительный угольник небольшого размера - непрофессионально.

Оцените публикацию:

Оценка: 4.5 (34 голосов)

Смотрите так же другие статьи

Разметка фундамента и советы строителей как ее правильно сделать

Вы когда-нибудь видели дом с треснутыми стенами, скошенное на бок сооружение или с обваленным углом? Точно такая постройка будет у вас, если разметка фундамента будет сделана без предварительной подготовки.

Подготовительные работы

Просто так пойти и начертить квадрат или прямоугольник не получится – на это придется потратить много времени. Для начала нужен проект, хотя бы минимальный, где будут согласованы все цифры. По сути, разметка – это точный перенос вашего проекта с бумаги на землю, только с соблюдением масштаба. Как правило, проектирование здания делать должен инженер, который досконально осведомлен обо всех нюансах своей работы и сделает чертеж согласно ГОСТ и СНиП.

После того, как все бумаги будут у вас на руках, можно переходить непосредственно на участок. Работать вам придется в основном лазерным нивелиром и дальномером, поэтому первым делом надо произвести уборку. Удалите все ветки, сорняки, предметы, которые могут помешать лазерным лучам при измерении расстояния между углами.

Как правило, приходится сглаживать участок, поскольку ровной поверхности практически никогда не бывает. Это можно сделать вручную, если отклонение небольшое или посредством трактора с совком впереди. Одновременно с выравниванием вы уберете слой рыхлой почвы.

 Разметка фундамента и установление обносок

В ходе выполнения этой процедуры нужно быть предельно внимательным, так как переделать работу будет невозможно. После заливки бетона деньги будут безвозвратно потрачены, а впустую или нет – зависит только от вас. Нужно для начала выбрать участок с небольшим уклоном, чтобы ливневая вода попадала не к вам под дом, а протекала мимо, а земля быстро высыхала. Одной из самых «грубых» ошибок новичков является постройка дома на идеально ровной поверхности или, того хуже, в уютном месте в ложбинке. Такое строение долго не простоит, так как фундамент просядет уже через несколько месяцев.

Разметка под фундамент не должна подвергаться воздействию погодных условий, поэтому лучше всего использовать для нее леску и металл. Колышки делают из толстой арматуры, которую забивают в землю на 35-40 сантиметров, чтобы  не расшатывались. После того, как вы забьете по углам арматуру, натяните везде леску, нужно будет взять нивелир и вымерять под ноль все растяжки. Когда все сойдется, можно уже ставить полноценную обноску, по которой вымеряют котлован. Чтобы она не мешала, доски лучше всего сбивать на расстоянии 2 метра от фасада дома.

Ширина обноски должна быть равна ширине будущего фундамента, нужно измерить расстояние между лесками на каждом углу, чтобы не было никаких расширений. Если все сделать правильно, это должно занять по времени примерно 2 часа, с учетом сбивания досок. Чтобы избежать самых популярных ошибок, вам необходимо запомнить несколько правил.

  1. Нельзя размещать строение ближе 3 метров к границе другого участка по правилам пожарной безопасности. Также нельзя выполнять постройки ближе 5 метров от фронтальной части другого сооружения согласно СНиП. На вас могут подать в суд за нарушение норм, строение придется переносить.
  2. Разметка фундамента своими руками является достаточно трудоемким процессом, так как сначала придется снять слой земли и весь ковер растений. Площадка должна быть выровнена по уровню, а фундамент нельзя делать уже, чем толщина стены плюс 10 сантиметров. То есть при стене 15 см фундамент должен быть не менее 25 см.
  3. Не забывайте проверять углы будущего фундамента, они должны быть строго 90 градусов, не больше, не меньше. Отклонение всего на 2-30 будет очень заметным на другом конце стены, которая «уйдет» на 10-15 сантиметров. Качественно измерить угол можно только лазерным нивелиром и рулеткой. Четко измеренные диагонали должны сойтись – тогда у вас 900.
  4. Не забудьте натянуть леску по внешней стороне разметки.

Если все сделать правильно, то ваше будущее здание нигде не будет косить, а стены будут идеально ровные (при условии правильной кладки кирпича). Любые отклонения или неточности измерения очень сложно «загладить», поэтому лучше 10 раз отмерить и 1 раз залить.

Выставление опалубки под фундамент

Как правильно разметить фундамент мы уже разобрались, теперь перейдем к следующему этапу, который не менее важен, как разметка. Выставление опалубки – наиболее трудоемкий и скучный процесс, но сделать его необходимо на совесть и действительно ровно, по леске. Чем ровнее вы ее сделаете, тем меньше финансовых средств у вас пойдет на отделку цоколя строительными материалами.

Для начала надо собрать весь необходимый реквизит: несколько десятков деревянных брусков 40х40х400 мм (высота, ширина, длина), которые будут играть роль распорки, листы ОСБ, а также колышки, которые будут их поддерживать. Ставим листы ОСБ строго по леске, отступая от краев по 5 сантиметров (помним одно из правил: фундамент на 10 см толще стены), потом забиваем арматуру, подпирая внешнюю сторону, чтобы опалубка не «убежала», связываем ее распорками.

Гвозди – ненадежный способ крепления распорки к стенке, сделанной из ОСБ плиты, нужно использовать саморезы. Очень удобно работать шуруповертом, саморезы взять по 8-10 сантиметров, желательно с широкими шляпками, чтобы они не «проваливались» в плиту. По мере стягивания конструкции подправляем ее по нитке, причем на высоту тоже нужно обращать внимание. Любой перекос потом сложно выровнять, поэтому лучше сразу подогнать опалубку под уровень в ноль, потом заливать жидкий раствор и равномерно разогнать «брыжи» по всему периметру будущего цоколя.

Теперь вы обладаете теоретическими знаниями, как разметить фундамент и выровнять цоколь под ноль. Далее уже можно идти и закреплять их практическими занятиями. Перед каждым действием пользуйтесь лазерным нивелиром и уровнем – это исключит более 90% косяков.

Как найти прямой угол 90 градусов. Сделать и построить самому угол 90°

Многие строители сталкиваются с такой проблемой — как найти угол 90 градусов с помощью строительной рулетки и карандаша?

Давайте рассмотрим как на практике любой желающий в течение нескольких минут может с помощью строительной рулетки и карандаша сделать точный угольник с прямым углом, то есть 90°.

Технология получения треугольника с прямым углом

Прямой угол

Прямой угол

1. Для начала определимся с системой исчесления, к примеру будем считать в «см».

2. Придумываем любое число, например 20.

Примечание: Здесь может быть любое число на ваше усмотрение. Чем больше число, тем больше размер самого треугольника.

3. Берем комбинацию чисел «3, 4, 5» и последовательно умножаем каждое из этих чисел на придуманное нами число 20.

4. Получаются следующие числа: 60, 80, 100.

5. Присваиваем их поочередно к сторонам треугольника:

  • Первый кактет 60 см
  • Второй кактет 80 см
  • Гипотенуза 100 см.

6. Пользуемся.

Как сделать самому угольник с прямым углом за 5 минут?

1. Соединяем между собой две ровные деревянные рейки, так чтобы одна из них была перпендикулярна другой.

Сделать самому угол 90 градусов

2. Измеряем два катета по выше изложенной системе.

Сделать самому угольник 90 градусов

3. Прибиваем деревянную рейку к первой метке.

Угольник 90 градусов своими руками

4. Измеряем гипотенузу и фиксируем на втором катете.

Угол 90 градусов своими руками

5. Проверяем все размеры и во всех местах дополнительно фиксируем.

Делаем угол 90 градусов своими руками

6. Лишние части отрезаем.

Делаем угольник 90 градусов своими руками
винперстostankinobest app for tradingonline financial software

Как разметить фундамент под дом своими руками

Эскиз этапов разметки основания для домаЭскиз этапов разметки основания для дома

Разметку фундамента сделать не так сложно, как считают многие начинающие застройщики. Но это, в свою очередь, является ответственным этапом при возведении дома, который по значимости стоит на втором месте после разработки подробного проекта будущего дома.

Суть этого этапа в том, что нужно строго по реальным размерам нанести на строительную площадку четкие размеры будущего дома с учетом не только особенностей почвы, но и обычных математических погрешностей. Поэтому прежде чем приступать к нанесению размеров будущего фундамента на строительную площадку, нужно провести проектные изыскания.

Разработка проекта будущего дома

Создание разметки основания домаСоздание разметки основания дома

Почему так важно сделать сначала проект дома, а уже потом возводить фундамент? Потому что по готовым чертежам сделать разметку намного проще, специалисты всегда помогут с выбором оптимального типа основания, и легче будет просчитать необходимое количество строительных материалов. Также нужно помнить, что:

  1. После изготовления проектной документации уже будут четко указаны места ввода коммуникаций, и это можно сразу предусмотреть при разметке их точки заложения.
  2. Легче будет приобрести строительные материалы, а также комбинировать их тип и количество.
  3. Учитывая, что возведение фундамента и дома своими руками будет проводиться строго по утвержденному специалистами проекту, то никаких непредвиденных ситуаций не должно возникать.
  4. Специалисты сами подскажут, какой тип фундамента лучше использовать на данной строительной площадке с учетом климатических факторов и особенностей почвы.

При сопоставлении проектной документации, важную роль играют также параметры строительных материалов. При допущенных во время нанесения разметки неточностях возникнут проблемы в дальнейшем. Поэтому рекомендуется провести ряд предварительных мероприятий:

  • определиться с изначальной точкой, от которой уже будет начинаться разметка будущего основания;
  • установить и утвердить оптимальный тип фундамента, а также провести расчет размеров в соответствии со строительными нормами и с учетом габаритов дома;
  • после подготовительных этапов провести расчистку строительной площадки и приступать к первичной разметке первой стены, независимо от места ее расположения.

Как пример, стоит рассмотреть разметку своими руками фундамента прямоугольной формы, который оптимален для сооружений ленточного и свайного типов, но не практикуется для фундаментов круглой и овальной форм.

Общие правила построения разметки фундамента

Пошаговая схема работ по разметке участкаПошаговая схема работ по разметке участка

Для фундаментов прямоугольной формы рекомендуется использование теоремы Пифагора, где в роли катетов используются размеры внешнего контура будущего ленточного основания, а в роли гипотенузы – диагональ между соединительными точками. Так можно построить ровные линии между внешними точками основания и привести их к равноценным внутренним соединительным точкам.

Если установить клинья в указанных местах, образуется идеально ровная и параллельная линия, по которой уже не составит труда прокопать траншею для ленты или котлована для монолитной плиты.

Основными правилами являются:

  1. Выбор изначальной точки. Это любой объект на строительной площадке, даже угловой элемент основания.
  2. Выбор способа расчета всех элементов несущих стен.
  3. Раскапывание траншеи на заданную ширину фундамента.
  4. Установка направляющих по обеим сторонам ленты.
  5. Построение прямого угла в местах пересечения несущих стен и перегородок.

Для обеспечения ровных линий желательно устанавливать вехи через конкретные интервалы, чтобы шнур не провисал. Сделать это можно в максимально сжатые сроки своими руками без использования специальных измерительных инструментов.

Немного по-другому делается разметка для круглого фундамента. Она состоит из следующих этапов:

  1. Выбор типа фундамента. Тут используется монолитная плита или свайные конструкции, выбирается центр будущей конструкции.
  2. От нее по теореме Пифагора отмечаются параллельные одинаковой длины радиусы и устанавливаются следующие вехи.
  3. Затем такие радиусы устанавливают равномерно через каждые 10-20 градусов, образуя приблизительно идеальный круг.
  4. По полученным вехам растягивается шнурок и фиксируется.

Принцип разметки овального фундамента аналогичен круглому, только в данном случае вместо радиусов используются хорды.

Разметка фундамента своими руками

После разметки проводится выкапывание траншеи на заданную глубинуПосле разметки проводится выкапывание траншеи на заданную глубину

В расчетных местах вбиваются клинья, и натягивается между ними шнурок. Полученный прямоугольник – это внешний контур стен будущего основания. Аналогично делается по внутренней стороне, принцип одинаковый также для промежуточных стен.

Закладка фундамента предусматривает выемку большого количества почвы, поэтому колья нужно устанавливать таким образом, чтобы никакие механизированные работы не повредили их. Такие процедуры не нужны, если разметка делается под столбчатый фундамент.

Изготовление разметки своими руками проводится в несколько этапов:

  1. Растянуть первый шнур, обозначить передний угол первой стены. Это будет точка отсчета. Затем определить место угла фундаментного основания. Она должна быть обозначена колышком. От нее провести измерение рулеткой длины основной несущей стены. В конечном итоге, получится вторая точка измерения будущего основания.
  2. Аналогично провести разметку для второй стены, которая будет параллельна для первой.
  3. Полученные четыре контрольные точки измерений соединить между собой измерительными шнурами, образовав при этом ровный прямоугольник. Шнур устанавливать на высоте не менее 10 см от уровня почвы. Колышки устанавливать с интервалом в три метра, чтобы устранить провисание шнура и воздействие ветра.
  4. Затем соединить все колышки между собой.
  5. Рассчитать ширину будущего основания. Для этого от крайней точки отмерить рулеткой необходимую дистанцию, пометить ее временным колышком и перпендикулярно такую же дистанцию в сторону глубины фундамента. Полученное место пересечения – первая точка измерения внутренней части ленточного фундамента.
  6. Провести аналогичные процедуры для всех других точек, образовав ровные прямоугольники.
  7. По полученным данным, начинать раскапывать почву на заданную глубину, грунт отбрасывать максимально далеко от вех. Тут лучше сразу использовать ручной труд, так легче будет контролировать состояние разметки, сделанной своими руками.

Если после первой попытки не удалось достичь желаемого результата, то погрешности несложно устранить своими руками. Для начала нужно проверить точность прямого угла, используя обычный транспортир. Если он отличается от 90 градусов, тогда напарник будет равномерно передвигать другую веху, пока не будет достигнут желаемый угол. Аналогично проводится разметка для оснований с острыми углами, причем даже здесь желательно сразу четко выставить первичный угол по проекту.

Все измерения нужно делать в безветренную погоду, чтобы на измерительный шнур не воздействовали климатические условия. Тогда получится практически идеальная разметка, которая подходит для возведения частных домов своими руками.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
