Укрепление опалубки ленточного фундамента. Как и чем укрепить опалубку

От прочности опалубки напрямую зависит качество фундамента. Чтобы избежать разрушения и деформирования ее нужно укрепить. Сделать это можно многими способами.

Установка опалубки фундамента

Установка опалубки фундамента

Устройство опалубки — это самый важный и необходимый этап. От качества опалубки зависит прочность дома и его срок службы. Опалубка — это такая форма, в последствии в которую заливается бетон. Она имеет два вида: съемная и несъемная. Съёмной опалубкой пользуются в том случае, когда при работе не нужно удалять материал с фундамента. Более популярным видом является съемная. Такой тип используется при ленточном фундаменте. Ее изготавливают из тяжелых металлов, досок и фанеры. Опалубка делается весьма просто, но есть некоторые нюансы при установке.

Самыми важными критериями являются:

  • Обязательно она должна быть очень прочной, чтобы выдержать давление бетона.
  • В ней не должно быть отверстий, где может произойти вытечка фундамента.
  • Она должна быть плотной.
  • От высоты опалубки зависит материал из которого она будет монтироваться.
  • Опалубку устанавливают строго, после подготовительных работ на площадке.

Подготовка площади участка

Подготовка участка под установку опалубки

Важным этапов в строительстве — это подготовка расчета размеров, полное выравнивание местности и очистка участка для дальнейшей работы.

При необходимости потребуется разровнять почву для дальнейшей заливки фундамента. Практичный способ — это обозначить контуры при помощи веревки и колышков. Эта проделанная процедура поможет вам правильно рассчитать глубину траншеи. После вырытой траншеи, делается подушка, которую засыпают щебнем. Это все требования до начала работы на участке.

Установка и армирование опалубки из досок

Установка и армирование опалубки

Для ленточного фундамента сборка опалубки начинается с выбора самого практичного материала. Самый практичный материал — это доска. Доску лучше выбирать из сосны или ели. Эти две породы наиболее подходят для строительства опалубки. Для качественной установки нужно вбить деревянные бруски строго по проекту, на них будут опираться основные части. Закреплять эту конструкцию следует гвоздями. По всему периметру через каждые 40- 60 см. нужно будет скрепить доски проволокой, а через каждый метр подпереть доски еще досками. Обязательно нужно проверить всю опалубку уровнем, чтобы исключить любые отклонения.

Далее устанавливается арматура. Как правило устанавливают 4 прута, расположенных на равномерном уровне по всей по всей длине опалубки. Углы дополнительно усиливают вертикальными прутами.

Соединять арматуру нужно проволокой, не стоит использовать сварку. При воздействии на металл сварочной дуги нарушается поверхностная и внутренняя структура. Это нарушает его прочность и жесткость.

Как укрепить готовую опалубку?

Укрепление опалубки

После установки конструкции следующим этапом идет ее укрепление. Этот этап необходим, чтобы ваша опалубка была качественной и крепкой.  Для укрепления вам понадобятся деревянные колышки или арматурные пруты. Их необходимо вбить в грунт по всему периметру опалубки с шагом от 40 сантиметров, в зависимости от высоты щитов.Так же можно установить дополнительные подпорки.

По верху конструкции необходимо установить стяжки. которые будут удерживать щиты опалубки от расхождения под весом бетона. Доски закрепляются к вбитым в грунт кольям с помощью гвоздей или само резов.

Как подготовить опалубку для заливки фундамента

Подготовка опалубки под заливку бетона

При монтаже опалубки следует следить за расположением стенок, чтобы они были строго вертикально. При подготовке внутренних стен для заливки нужно оббить пленкой. Плотно проложить пленку и закрепить ее степлером. Эта проделанная процедура значительно упростит дальнейшую работу. В этом подготовительном этапе можно воспользоваться рубероидом, он отлично послужит для таких функций. После этого нужно отметить уровень заливки бетона и протянуть проволоку по всему периметру.

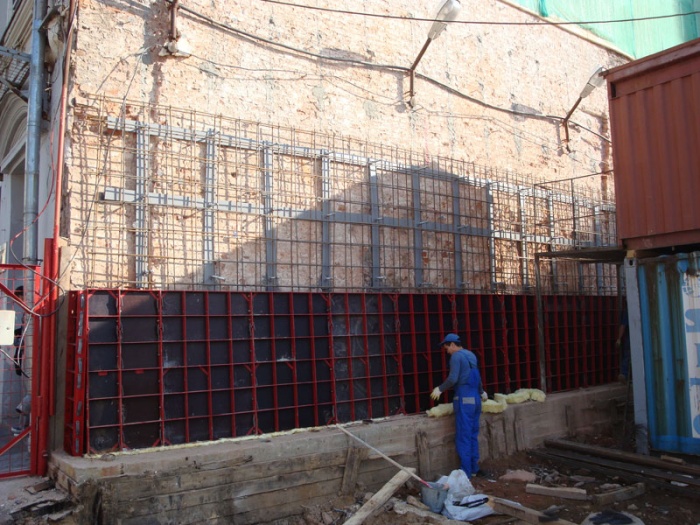

Щитовая съемная опалубка

Щитовая опалубка — это сборная конструкция, состоящая из щитов. Такой вид очень ценится и используется в разных строительных элементах. В нем много положительных характеристик, особенно можно выделить:

  • Не деформируется под воздействием бетона.
  • Отлично выдерживает большие объемы.
  • Высокая точность размеров, предает высокую эффективность готовой работе.
  • Простота в использовании.
  • Долговечная и надежная.
  • Уменьшает затраты времени на установку.

Устанавливают щитовую опалубку фиксацией щитов по всему периметру распорками. Монтаж щитов происходит по схемам, что положительно влияет на точность. Такие элементы конструкции позволяют сделать любую степень сложности.

31.03.2016

Как правильно укрепить опалубку фундамента

Как сделать опалубку для фундамента: пошаговая инструкция

Возведение дома, дачи, бани, хозяйственной постройки, массивного забора и прочих сооружений всегда начинается с устройства фундамента. Он является основной опорой всей конструкции.

Виды фундаментов

Самый распространенный и наиболее надежный – литый ленточный фундамент, который может использоваться как для строительства дома, так и для бани, гаража или забора. Заливку его проводят при помощи опалубки.

Приспособление для заливки бетона

Опалубка – это конструкция определенной формы, которая используется для заливки. Она нужна для возведения фундамента над поверхностью земли. Сооружают ее из различных материалов, вариантов существует много.

Опалубки бывают двух основных видов:

  • съемные – предназначенные для многократного применения;
  • несъемные – которые не снимаются после затвердения бетона и остаются внутри основания, придавая ему дополнительные тепло-, гидроизоляционные и укрепляющие свойства.

Как сделать опалубку для фундамента правильно

При изготовлении любого вида конструкции необходимо придерживаться таких требований:

  • она должна изготавливаться только из качественных материалов;
  • каркас ее должен быть прочным, жестким, хорошо зафиксированным, чтобы при заливке не изменялась заданная геометрическая форма;
  • все элементы должны быть точно выставлены и подогнаны друг к другу;
  • съемная опалубка должна пропитываться специальными средствами, исключающими сцепку с бетоном, или же изнутри оббита полиэтиленовой пленкой либо рубероидом:
  • конструкция должна просто и быстро монтироваться и демонтироваться.

Какие факторы важно учитывать при строительстве

При постройке опалубки, кроме прочности и надежности материала изготовления, важно учитывать внешние факторы, влияющие на проведение работ. Это особенности климата в местности, где будет проводиться строительство, сейсмическая активность, а также сезонность. Начинать возведение сооружений лучше весной и заканчивать осенью.

Как сделать опалубку под фундамент, учитывая очень важный фактор – точность конструкции? При изготовлении необходимо пользоваться водяным уровнем. Самые малые погрешности в расчетах могут привести к перекосам стен, трещинам.

Дерево, предназначенное для строительства опалубки, должно быть без сучков и иметь гладкую внешнюю сторону. Между досками не должно быть щелей и дыр. Все эти факторы влияют на прочность фундамента, его обработку и отделку.

Высота стен опалубки должна быть выше, чем высота заливки. Это дает возможность максимально сократить производственные потери, ведь тогда бетон не будет выливаться за пределы конструкции.

Высота стен опалубки должна быть выше, чем высота заливки. Это дает возможность максимально сократить производственные потери, ведь тогда бетон не будет выливаться за пределы конструкции.

Материалы, применяемые для изготовления

Любой строитель должен знать, как сделать опалубку для фундамента качественно. Для возведения конструкции можн

Как правильно укрепить опалубку фундамента. Правильный фундамент. KakPravilno-Sdelat.ru

Главная » Правильный фундамент

Укрепление опалубки ленточного фундамента

От прочности опалубки напрямую зависит качество фундамента. Чтобы избежать разрушения и деформирования ее нужно укрепить. Сделать это можно многими способами.

Установка опалубки фундамента

Главная

Установка опалубки фундамента

Устройство опалубки #8212; это самый важный и необходимый этап. От качества опалубки зависит прочность дома и его срок службы. Опалубка #8212; это такая форма, в последствии в которую заливается бетон. Она имеет два вида: съемная и несъемная. Съёмной опалубкой пользуются в том случае, когда при работе не нужно удалять материал с фундамента. Более популярным видом является съемная. Такой тип используется при ленточном фундаменте. Ее изготавливают из тяжелых металлов, досок и фанеры. Опалубка делается весьма просто, но есть некоторые нюансы при установке.

Самыми важными критериями являются:

  • Обязательно она должна быть очень прочной, чтобы выдержать давление бетона.
  • В ней не должно быть отверстий, где может произойти вытечка фундамента.
  • Она должна быть плотной.
  • От высоты опалубки зависит материал из которого она будет монтироваться.
  • Опалубку устанавливают строго, после подготовительных работ на площадке.
Подготовка площади участка

Главная

Подготовка участка под установку опалубки

Важным этапов в строительстве #8212; это подготовка расчета размеров, полное выравнивание местности и очистка участка для дальнейшей работы.

При необходимости потребуется разровнять почву для дальнейшей заливки фундамента. Практичный способ #8212; это обозначить контуры при помощи веревки и колышков. Эта проделанная процедура поможет вам правильно рассчитать глубину траншеи. После вырытой траншеи, делается подушка, которую засыпают щебнем. Это все требования до начала работы на участке.

Установка и армирование опалубки из досок

Главная

Установка и армирование опалубки

Для ленточного фундамента сборка опалубки начинается с выбора самого практичного материала. Самый практичный материал #8212; это доска. Доску лучше выбирать из сосны или ели. Эти две породы наиболее подходят для строительства опалубки. Для качественной установки нужно вбить деревянные бруски строго по проекту, на них будут опираться основные части. Закреплять эту конструкцию следует гвоздями. По всему периметру через каждые 40- 60 см. нужно будет скрепить доски проволокой, а через каждый метр подпереть доски еще досками. Обязательно нужно проверить всю опалубку уровнем. чтобы исключить любые отклонения.

Далее устанавливается арматура. Как правило устанавливают 4 прута, расположенных на равномерном уровне по всей по всей длине опалубки. Углы дополнительно усиливают вертикальными прутами.

Соединять арматуру нужно проволокой, не стоит использовать сварку. При воздействии на металл сварочной дуги нарушается поверхностная и внутренняя структура. Это нарушает его прочность и жесткость.

Как укрепить готовую опалубку?

Главная

После установки конструкции следующим этапом идет ее укрепление. Этот этап необходим, чтобы ваша опалубка была качественной и крепкой. Для укрепления вам понадобятся деревянные колышки или арматурные пруты. Их необходимо вбить в грунт по всему периметру опалубки с шагом от 40 сантиметров, в зависимости от высоты щитов.Так же можно установить дополнительные подпорки.

По верху конструкции необходимо установить стяжки. которые будут удерживать щиты опалубки от расхождения под весом бетона. Доски закрепляются к вбитым в грунт кольям с помощью гвоздей или само резов.

Как подготовить опалубку для заливки фундамента

Главная

Подготовка опалубки под заливку бетона

При монтаже опалубки следует следить за расположением стенок, чтобы они были строго вертикально. При подготовке внутренних стен для заливки нужно оббить пленкой. Плотно проложить пленку и закрепить ее степлером. Эта проделанная процедура значительно упростит дальнейшую работу. В этом подготовительном этапе можно воспользоваться рубероидом, он отлично послужит для таких функций. После этого нужно отметить уровень заливки бетона и протянуть проволоку по всему периметру.

Щитовая съемная опалубка

Щитовая опалубка #8212; это сборная конструкция, состоящая из щитов. Такой вид очень ценится и используется в разных строительных элементах. В нем много положительных характеристик, особенно можно выделить:

  • Не деформируется под воздействием бетона.
  • Отлично выдерживает большие объемы.
  • Высокая точность размеров, предает высокую эффективность готовой работе.
  • Простота в использовании.
  • Долговечная и надежная.
  • Уменьшает затраты времени на установку.

Устанавливают щитовую опалубку фиксацией щитов по всему периметру распорками. Монтаж щитов происходит по схемам, что положительно влияет на точность. Такие элементы конструкции позволяют сделать любую степень сложности.

Главная

Монолитное строительство с использованием несъемной опалубки, несмотря на давнюю историю, получило широкое распространение не так давно. Тем не менее, эти.

Главная

Решили самостоятельно установить забор дома или на даче, но не уверены в своих знаниях и силах? Это не так сложно.

Главная

Существует множество типов фундаментов. Однако, все они выполняют одну важнейшую задачу – служат основанием для всего строения. По этой причине.

Главная

Правильная заливка бетона в опалубку – основа качества и красоты будущего строения. Любое дело в начале требует твердого основания –.

Основные этапы создания опалубки под фундамент

Многие задаются вопросом, как сделать опалубку для фундамента с минимальными затратами и в краткие сроки. Это вполне реально. Просто необходимо придерживаться некоторых приемов, которые помогут создать надежную конструкцию своими усилиями.

Опалубка бывает съемной и несъемной. Первая является более распространенной. Это поясняется тем, что в большинстве случаев внешняя сторона фундамента подвергается облицовке.

Правильная опалубка предполагает создание ровных и гладких внутренних стенок, предназначенных для поддерживания жидкого бетона. Благодаря этому значительно легче осуществить последующую отделку и гидроизоляцию фундамента.

Основным материалом для возведения съемной опалубки своими руками являются обрезные доски (толщиной 5 см), металлические или фанерные листы. Изготовление несъемной конструкции осуществляется из пенополистирола. Основной плюс такой опалубки – повышение теплоизоляционных свойств фундамента.

Главная

К основным этапам установки опалубки относятся:

  • очистка траншеи от мусора;
  • выравнивание участка;
  • изготовление щитов из досок;
  • размещение их по периметру траншеи;
  • проведение гидроизоляционных работ;
  • укрепление конструкции.

Нюансы устройства опалубки из различных материалов

Для изготовления металлической конструкции потребуется создать каркас и приобрести специальные формы. Эти изделия крепятся к каркасу болтами. Главное преимущество опалубки из металла – это ее идеально ровная поверхность.

Теперь о том, как сделать опалубку из деревянных щитов. Для этой работы лучше использовать доски длиной около 3 м. Они соединяются поперечными брусьями, которые вбиваются на расстоянии 1 м друг от друга. Для этого используются гвозди или саморезы. Их шляпки должны располагаться со стороны заливки бетона. Изготовление опалубки происходит с двух сторон траншеи, между которыми заливается бетонный раствор.

Главная

Укрепление конструкции – залог качественной заливки фундамента

Немаловажным фактором для создания качественного фундамента является укрепление опалубки. Эта работа больше присуща деревянной конструкции. Она осуществляется посредством:

  • использования деревянных хомутов;
  • установки подкосов;
  • армирования основания между двумя опалубками.

Изготовлением хомутов следует заняться сразу после размещения щитов по всему периметру траншеи. Вертикальные стороны хомутов по длине должны быть наполовину меньше высоты щита. Только таким образом конструкции придается дополнительная жесткость. Благодаря хомутам не страшны нагрузки на опалубку, возникающие в процессе заливки бетонного раствора. Чтобы не допустить продавливания или распора конструкции, установку хомутов осуществляют посредине между подкосами.

В местах, где поперечные бруски соединяют доски, происходит укрепление опалубки ленточного фундамента с помощью подкосов. Установка данных дополнительных опорных элементов предотвращает расползание конструкции в различные стороны при заливке бетонного раствора. Крепление подкосов с двух сторон осуществляется:

  • с помощью крепежных элементов в верхнюю часть щита;
  • с помощью колышков, которые углубляются в землю на 15 мм.

Главная

Монтаж подкосов рекомендуется производить с минимальным шагом. Такое укрепление опалубки фундамента будет более надежным. Подкосы можно использовать и при создании металлической конструкции.

При устройстве опалубки пристальное внимание уделяется заделке щелей между досками. Заливаемый бетонный раствор может вытекать через них. Чтобы этого не допустить, щели обрабатываются любым гидроизолирующим составом. Кстати, рекомендуется провести и гидроизоляцию всей внутренней части опалубки. Для этих целей потребуется рубероид.

Такой процесс, как укрепить опалубку под фундамент, предусматривает и армирование дна конструкции. Этот работа осуществляется после укладки гидроизоляционного материала. Для этого используется арматура диаметром 12 мм. Она обвязывается проволокой и монтируется на кирпичи, уложенные на ребро. Арматурный каркас не допустит возникновения деформационных процессов в фундаменте при температурных перепадах и сдвигах грунта.

Главная

Финишные работы по устройству опалубки

После того, как укреплена опалубка, необходимо проверить правильность горизонтального и вертикального расположения стенок конструкции. Неровная поверхность опалубки может привести к возникновению неравномерного давления. При обнаружении такого дефекта выравнивание конструкции производится двумя способами:

  • путем перестановки опорных колышков;
  • с помощью замены неровных досок.

Перед заливкой цементного раствора опалубка проверяется на наличие различных повреждений. Растрескавшиеся доски подлежат замене. Они могут не выдержать нагрузки, и бетон разольется за пределы опалубки. Все колышки должны плотно располагаться в земле. При наличии расшатавшихся опорных элементов они переустанавливаются.

Видео по укреплению опалубки:

Способы укрепления опалубки ленточного фундамента

Главная

Строительство ленточного фундамента зачастую начинается с установки опалубки – формы для заливки бетона. Она может быть съемной или несъемной, однако в большинстве случаев предпочтение отдается первому варианту.

Все ошибки, допущенные при монтаже временной щитовой конструкции, в конечном счете, отражаются на качестве фундамента .

Особое значение имеет правильно выполненное укрепление опалубки ленточного фундамента (опалубка для ленточного фундамента своими руками ): ведь в процессе заливки ее стенки подвергаются высокому давлению.

Способы укрепления опалубки

  • установкой подкосов;
  • использованием деревянных хомутов;
  • при помощи стягивания противоположных элементов шпильками.

Деревянные хомуты изготавливаются сразу после установки щитов в рабочее положение. Они представляют собой П – образные конструкции, «ножки» которых в два раза короче высоты щита.

Внутренний размер перекладины хомута должен соответствовать наружному размеру опалубки по ширине – расстоянию между щитами плюс две толщины доски.

Хомуты после установки на место прибиваются к доскам гвоздями либо прикручиваются саморезами.

Главная

Но подобные стяжки редко используются в одиночку. Чаще всего они применяются в комбинации с подкосами.

Подкосы

ГлавнаяПодкосом называется брусок, устанавливаемый в местах расположения вертикальных стоек щита. В рабочем положении он составляет с плоскостью опалубки 45 градусов.

Крепится подкос в двух точках:

  • вверху – к вертикальной стойке щита при помощи крепежных элементов;
  • внизу – посредством колышков, которые забиваются в землю на 150 мм.

Хомуты располагаются между подкосами.

Укрепление опалубки шпильками: нюансы

  • между щитами помещается кусок трубы, длина которой равна ширине будущего фундамента;
  • через предварительно просверленные отверстия в опалубке и трубу продевается шпилька, на резьбовые концы которой навинчиваются гайки;
  • после застывания бетона шпильки удаляются, а оставшиеся внутри монолита трубы – распорки заполняются цементным раствором.

Как видите, технология укрепления опалубки посредством шпилек весьма проста. Однако здесь есть ряд нюансов, которые необходимо учитывать. В противном случае при заливке либо резьбу на шпильке сомнет, либо гайку «отстрелит». Чем объясняется такой казус?

Дело в том, что частные строители покупают крепежные элементы в первом попавшемся строительном магазине (или на рынке). Их часто изготавливают с нарушением требований ГОСТа – и металл используют низкокачественный, и форма резьбы может отличаться от стандартной.

В результате наиболее ходовые шпильки диаметром 10 мм способны выдержать не более 1,5-тонной нагрузки. А стандартное изделие класса 8,8 согласно ГОСТ должна выдержать 6,7 тонны.

Кроме того, для стягивания промышленной опалубки применяются специальные шпильки комплектуемые усиленными гайками и шайбами увеличенного диаметра.

Главная

Некоторые умельцы выходят из положения, накручивая на концы шпилек по две гайки. Резьбу в таком случае тоже может смять, но гайки останутся на месте.

Еще один вариант: к одному из концов шпильки приваривается перекладина, которая образует с телом крепежного элемента букву «Т». Гайки накручиваются на противоположный конец. Таким образом вы сэкономите на количестве гаек – их понадобится в два раза меньше.

Ниже статьи, полезные для тех, кто занялся изготовлением опалубки для фундамента:

Видео об ошибках при монтаже опалубки, укрепление опалубки ленточного фундамента.

Источники: http://opalubka-expert.ru/ukreplenie-opalubki-lentochnogo-fundamenta/, http://gid-str.ru/kak-i-chem-ukrepit-opalubku, http://ks5.ru/fundament/opalubka/ukreplenie-opalubki.html

Комментариев пока нет!

Устройство опалубки ленточного фундамента - Клуб Мастеров

Установка опалубки для ленточных фундаментов

Форму будущего фундамента определяет опалубка. Установка опалубки для ленточных фундаментов станет главной темой этой статьи. Из нее вы узнаете:

  • как возвести фундамент своими руками;
  • как устроена опалубка;
  • как собрать арматурный каркас.

Преимущество ленточного фундамента заключается в том, что при его монтаже не требуется использование тяжелой строительной техники. Замкнутому контуру ленточного фундамента, укрепленному металлической конструкцией, придется выдержать вес нелегкого материала, из которого будет построено ваше будущее жилище. Рачительного хозяина порадует соотношение цены и качества.

Перед тем, как установить опалубку для ленточного фундамента, следует провести инженерно-геологические изыскания. Для этого необходимо обратиться в местный отдел капитального строительства, там вам помогут узнать важную информацию о вашем грунте. Учтите, что будущий фундамент

  1. не может быть расположен ниже верхнего уровня грунтовых вод;
  2. на 0,3 м должен проходить ниже уровня промерзания.

Несмотря на то, что опалубку для ленточного фундамента своими руками смастерить достаточно просто, не рискуйте собственноручно проектировать фундамент. В случае непрофессиональных действий, вы можете обнаружить на возведенных стенах щели, столкнуться с деформированием основания и прочими неприятностями.

При проектировке ленточного фундамента следует учитывать ряд особенностей

  • габариты будущего здания;
  • количество внутренних перегородок;
  • количество несущих стен и их размеры.

Имейте в виду, чем больше толщина стен, тем они больше весят, следовательно, и фундамент окажется внушительнее.

К строительству можно приступать уже тогда, когда будет решен вопрос относительно размеров и геометрии фундамента. Первое, что нужно сделать – нанести разметку на том месте, которое предназначено для фундамента.

Размечаем участок под ленточный фундамент.

Перед тем, как заняться разметкой, следует убрать растительность со всего периметра территории, отводимой под будущую постройку. После этого обозначим внешние края одной из наружных стен фундамента двумя П-образными конструкциями, состоящих из двух колышков, вбитых вертикально в землю и одного бруска, прибитого поверх колышков. Натяните веревку между этими конструкциями.

Аналогичным способом обозначаются и другие внешние стороны фундамента.

Периметр обозначен, пришло время заняться внутренними перегородками. Веревки следует натянуть параллельно нитям, обозначающим кромку фундамента. Соблюдайте углы, все они должны составлять 90 градусов. Дистанция между нитями должна равняться ширине стен будущего фундамента.

Теперь пришло время браться за лопату — по обозначенным веревками линиям будем копать траншеи. В ширину вырытые траншеи должны превосходить ширину стенок будущего фундамента, соблюдение этого условия позволит нам произвести устройство опалубки ленточного фундамента по правилам.

Вглубь траншея должна уходить на величину, сложенную из утрамбованных слоев песка и щебня по 15 см каждый и глубины заложения фундамента.

Строим опалубку

Опалубка под ленточный фундамент строится после процедуры утрамбовки при помощи виброплиты вышеупомянутых слоев. Рекомендуется смочить песок водой — тогда удастся добиться более плотной усадки.

Стандартные струганые доски толщиной 25 мм считаются лучшим материалом для опалубки. Именно эта толщина позволит доскам выдержать давление бетона. Отдайте предпочтение доскам, сделанным из хвойных пород деревьев – им свойственна природная прочность и упругость.

Еще нам понадобятся:

  • деревянные бруски 50*50 мм — их будем использовать для распорок;
  • для фиксации щитов – колышки.

При сборке опалубки рекомендуется использовать обрезные доски, они позволят вам избежать ненужных щелей. Ширина досок должна укладываться в 15 см. Перед работой отберите сырую древесину. Сухие доски забирают влагу из бетона, тем самым нарушается процесс его застывания и снижается прочность.

Просмотрите доски на предмет отсутствия щелей – прореха более 3 мм может пропускать цементный раствор. Небольшие щели не нанесут существенного ущерба – они исчезнут самостоятельно после насыщения древесины влагой.

  1. сколотите из деревянных досок щиты, ширина которых должна быть равна сумме глубины траншеи и цоколя фундамента;
  2. с шагом в 1 м забейте вертикальные клинья;
  3. заранее заготовленные щиты прикрутите к клиньям при помощи саморезов;
  4. укрепите полученную конструкцию распорками и поперечинами;
  5. убедитесь в том, что щиты стоят строго по уровню;
  6. измерьте диагонали – результаты измерений должны совпасть.

Если между досками образовались щели более 3 мм, забейте их рейками или же законопатьте паклей. Уделите должное внимание фиксации опалубки, если не уделить этому должное внимание сейчас в будущем вас ожидает деформация фундамента, способная привести к невозможности выдержать расчетные нагрузки.

Не ленитесь установить дополнительные подпорки, помните, что стенки фундамента должны быть идеально ровными.

Если планируете использовать щиты многократно, уделите должное внимание их чистоте. В ином случае, перед последующим применением их придется долго чистить.

Если вы вместо саморезов будете использовать гвозди, следите, чтобы шляпки находились с внутренней стороны опалубки, а острия смотрели наружу, которые впоследствии необходимо загнуть вниз.

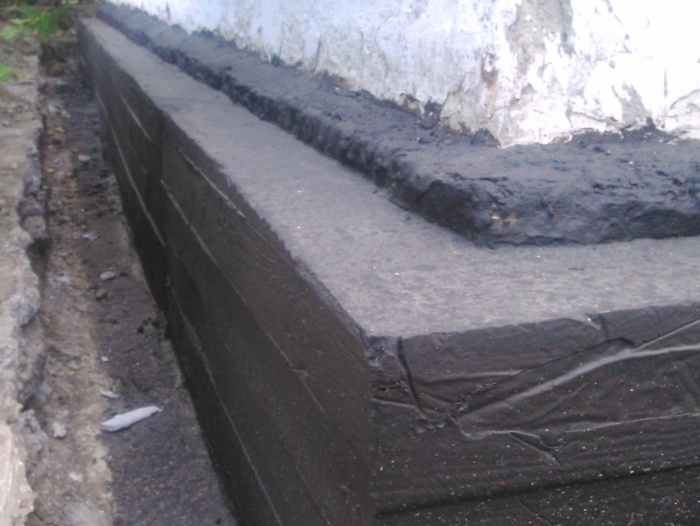

Гидроизоляция

Когда установка опалубки для ленточных фундаментов будет закончена, приступим к укладке рубероида на дно траншеи. Сделав это, вы избежите последующего всасывания влаги из бетона. Для соблюдения должного режима влажности, закрепите на сколоченных щитах прочную пленку или, по возможности, рубероид.

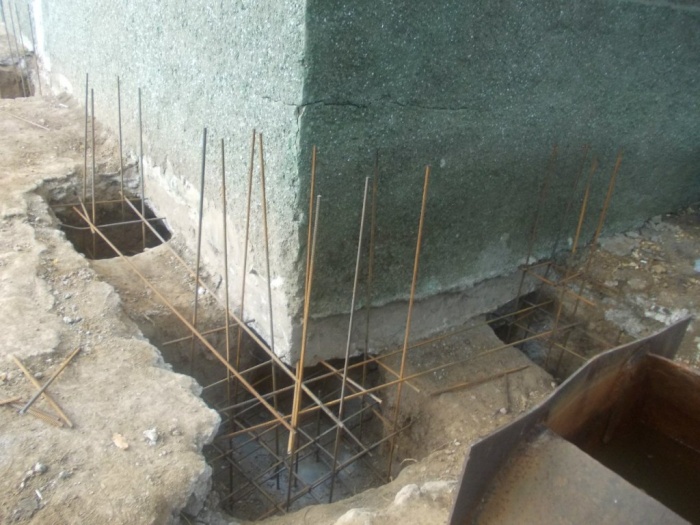

Арматурный каркас

Теперь пришло время арматурных каркасов, они нужны для придания основанию надежности. Собирать их следует из арматуры того диаметра, что указан в проекте фундамента. Сваркой для установки арматурного каркаса пользоваться категорически запрещается. Все соединения должны осуществляться непосредственно в опалубке при помощи вязальной проволоки.

Следите за тем, чтобы с каждой стороны от каркаса до стенок опалубки было около 5 см. Таким образом, вам удастся уберечь арматуру от контакта с лишней влагой, могущей просочиться сквозь грунт. Расположите не менее трех арматур в продольном направлении, шаг этажа укладки – не более 250 мм.

Необходимо заложить отверстия, где будут пролегать вентиляция и коммуникации. Между щитами проложите асбестоцементные трубы, они позволят образовать сквозные отверстия в будущем фундаменте. Монтаж опалубки для ленточного фундамента можно считать законченным, пришло время залить бетоном нашу конструкцию.

Заливаем в опалубку смесь

Смесь заливают по всему периметру фундамента одномоментно. Заливка слоями приведет к недостаточной прочности бетона. Разумеется, оптимальным было бы заказать смесь на производстве – вам привезут необходимое количество бетона, подготовленного с полным соблюдением нужных пропорций.

Если вы в силу каких-то причин этого сделать не можете, придется обходиться собственными силами и бетономешалкой.

Все компоненты не должны содержать в своем составе глину и прочие посторонние элементы. Разумеется, вода тоже должна быть чистой. Оптимальной маркой цемента считается 500, ниже 400 брать нельзя. Чем выше марка цемента, тем более прочным получится бетон. К тому же время его застывания существенно меньше.

Учтите, получаемой смеси следует быть пластичной. Для ориентировки – на куб бетона приходится затратить пять мешков цемента, десять мешков песка, тридцать мешков щебня. Далее, залитую в опалубку смесь необходимо утрамбовать. Для этой манипуляции придется арендовать в строительной компании глубинный вибратор.

Не снимайте доски до тех пор, пока смесь полностью не высохнет. После того, как вы зальете фундамент должно пройти около двух недель, затем вы сможете снять щиты. Необходимую прочность бетон набирает по истечении календарного месяца.

В жаркую погоду, бетонную поверхность необходимо время от времени увлажнять – этим вам удастся избежать образования корки, мешающей застыть более глубоким слоям фундамента. Если погода дождливая – накройте фундамент пленкой, в противном случае он может размокнуть.

Хотя изготовление опалубки для ленточного фундамента довольно трудоемкий процесс, справиться с ним можно.

Как сделать опалубку для ленточного фундамента своими руками?

ГОСТ Р 52086-2003 — это формообразующая конструкция для укладки бетона при опалубочных работах. Опалубка для ленточного фундамента своими руками создается просто, при этом для работы применяются самые разные виды материалов. Однако готовое устройство должно обладать достаточной прочностью, чтобы выдержать массу бетона, когда будет заливаться фундамент.

В конструкции не допускаются щели, должны быть удобные крепления опалубки, чтобы после застывания бетона быстро снять элементы опалубки (съемный вариант) и продолжить дальнейшее строительство. Из этой статьи вы узнаете — как правильно сделать опалубку для ленточного фундамента.

Общие требования к конструкции

Опалубку для ленточного фундамента своими руками можно сделать, применяя подручный материал. Но не имеет значение, из каких подручных средств была сделана конструкция, чтобы правильно выставить опалубку, размер и толщину досок для опалубки рассчитывает на калькуляторе, они должны соответствовать всем нормам, указанным в СНиП.

Устройство опалубки для ленточного фундамента должно выдерживать бетонную массу, при этом в конструкции должны отсутствовать щели и неровности, которые приводят к деформации фундаментной ленты. Заранее выбирается способ укрепить конструкцию.

Укрепленные элементы, должны не только придать жесткость конструкции, но и облегчать как сборку опалубки ленточного фундамента, так и оперативный съем конструкции, после застывания бетона. Опалубка под ленточный фундамент делается из следующих материалов:

  • металлические щиты;
  • дерево;
  • фанера;
  • плиты ОСБ, ДСП;
  • пенополистирол;
  • пластмасс.

Самым надежным материалом для монтажа опалубки для ленточного фундамента является металл, но при самостоятельном изготовлении опалубки зачастую используют брус и доски. Если имеется фанера или другие плиты, то предпочтение можно отдать им, одним словом выбор делается в пользу того материала цена которого является наиболее приемлемой.

Виды конструкций – плюсы и минусы

Значительно упростить и ускорить процесс установки опалубки для ленточного фундамента, а также возведение самого здания может аренда устройства в строительной фирме. Речь идет о сборных опалубочных конструкциях, собрать которые не составляет особого труда. Как правило, размеры на таких изделиях уже выставлены, останется только установить опалубку на своем участке.

Металлическая конструкция

Очень удобна и проста в использовании. Устанавливаемые элементы крепятся между собой с помощью болтов. Опалубочные работы занимают значительно меньше времени, в отличие от установки деревянных щитов, которые требуют предварительного расчета опалубки ленточного фундамента.

Металлические щиты более прочны, они гарантируют гладкую и ровную поверхность, но используют их, как правило, при крупных строительствах – строительные компании, так как в частных случаях этот вариант экономически невыгоден. Не выгодно если покупать металлическую опалубку даже для строительства двухэтажного дома, можно выиграть, если арендовать изделие, опять же – все зависит от расценок компании-поставщика.

Несъемные типы опалубки

Опалубка для ленточного фундамента бывает несъемного типа. Элементы этой конструкции представляют собой пустотелые блоки, зачастую U-образной конфигурации. Выливают формы из пенополистирола, ячеистых видов бетона. Данные изделия имеют несомненный плюс с точки зрения теплоизоляции.

Прочность и скорость сборки происходит благодаря пазовым соединениям. Несъемные конструкции этого типа имеют один существенный минус – они очень дороги и больше подходят для крупных застройщиков, и не пользуются особой популярностью среди частных строителей.

Для фундамента своими руками такой вариант – ячеистый бетон вряд ли подходит, к тому же некоторые изделия имеют большой вес, что затрудняет процесс самостоятельного строительства. Также дорого обходятся стенки опалубки собираемые из пенополистирола. Плюсом можно считать, что фундамент не промерзнет, а также то, что для сборки опалубки предлагается все в комплекте:

  • пластины пенополистирола;
  • угловые повороты;
  • распорки;
  • фиксаторы;
  • прутья арматуры.

В случае с пенополистироловыми плитами остается только знать – как правильно выставить элементы опалубки и можно начинать собирать конструкцию. С такой работой легко справляются специалисты из строительных компаний, но нанимать их, как и покупать готовую несъемную опалубку может позволить себе не каждый частный домостроитель.

Опалубка из досок

Самый популярный вариант для сборки опалубки своими руками из доски. Как правило, частные застройщики собирают и подгоняют доски для щитов опалубки прямо на своем участке. Можно также заказать в столярном цехе, предварительно рассчитав размеры будущей конструкции.

Не стоит забывать, что существует СНиП, в котором регламентируют стандарты прогиба опалубки. По существующим нормам для опалубки прогиб в среднем 1/350, при этом для подземной части он увеличен. Непрофессионалам совет – в создании опалубки из досок, как и из любого другого материала, крепления, стенки лучше делать с запасом прочности.

Расчет материала

Так как наша статья больше ориентирована для самостоятельного возведения опалубки, а при таком варианте в основном конструкция строится из обычной доски и бруса, то и рассчитывать мы будем количество требуемых для работы досок и бруса. Чтобы произвести расчет опалубки для ленточного фундамента необходимо выяснить длину периметра фундамента.

Так как у опалубки две стенки, то это значение, умножаем на 2. Далее, полученное значение следует разделить на длину доски. Таким образом, мы рассчитали количество досок, которые требуются для одного ряда конструкции. Для полного подсчета, высоту фундамента делим на ширину доски – теперь мы узнали — какое количество доски требуется для постройки опалубки.

Зная, что в 1 м3 от 42- до 63 досок, можно высчитать требуемый материал в кубометрах, но для этого нужно знать точные размеры пиломатериала: длина, ширина, толщина.

Составление проекта и подготовка площади

Любое строительство начинается с проектирования. В нашем случае следует знать геологические особенности региона, уровень грунтовых вод и глубину промерзания грунта. Качество фундамента будет высоким, если при монтаже учитывались эти параметры.

К примеру, ленточный фундамент не закладывается ниже грунтовых вод, к тому же глубину заложения определяет фактор промерзания грунта. После этого составляется проект здания – с точными размерами фундамента. Далее, следует очистить площадь от мусора, растительности, если требуется, то выровнять участок.

После чего приступают к разметке, устанавливают колышки, протягивая между ними шнур. На этом этапе, если нет уверенности, то воспользуйтесь услугами специалиста, который произведет точную разметку, пользуясь знаниями и специальным инструментом.

Копка траншеи и укладка подушки

Под ленточный фундамент можно выкопать траншею, не использую спецтехнику. На это может уйти много часов, но можно и нанять экскаватор, который справится с работой гораздо быстрее, чем, если копать траншею лопатой. Лопата в любом случае пригодится, так как придется ровнять стены траншеи и выбросить со дна осыпавшийся грунт.

Опалубку фундамента устанавливают двумя способами: на подушку или ее нижняя часть устанавливается ниже. Для подушки берется гравий с песком и укладывается на дно траншеи толщиной 15-20 см. Подушку рекомендуется утрамбовывать, для этого можно сделать трамбовку из небольшого обрезка бревна, прибив к нему ручку.

Как подсчитать количество досок для опалубки мы рассказали выше, теперь о том, как сбить щиты, а потом соединить их в траншее. Не стоит делать слишком длинные щиты, достаточно 3-4 метра для одного элемента. Для соединения досок используются бруски 40-50 мм или толстые рейки.

Не стоит пользоваться саморезами, во-первых, это дорого, во-вторых, при разборке щитов верхняя часть может забиться бетоном, что создает проблему при откручивании. Между брусками расстояние возьмите в 1 метр, если наши щиты длиной 3-4 метра, то первый обрезанный брус прибивайте начиная от 50 см от края. После сборки щитов, приступают к этапу установки опалубки для ленточного фундамента.

Монтаж щитов

Вооружившись строительным уровнем и отвесом можно начинать опускать собранные щиты в траншею. Крепятся щиты друг к другу с помощью обрезков, которые забиваются с наружи. При установке щитов нужно следить за горизонтальностью и особенно за вертикальным уровнем элементов, используя отвес и монтажный уровень.

Для усиления угловых соединений сначала их закрепляют кусками обрезков, после чего на каждую доску с наружной стороны прибивают стальной угольник. Стены между собой, кроме обрезок досок, дополнительно скрепляют стяжками, чтобы во время заливки бетона противоположные стороны не разошлись.

Обязательно устанавливаются деревянные укосы с наружных сторон стен. Укос – это кусок доски со спиленным под 45 градусов углом. Его устанавливают между грунтом и стенкой, либо, если расстояние большое, то делаются угольники, которые прибиваются к самой нижней части стенки.

При установке съемных опалубок заранее беспокоятся о процессе демонтажа. Чтобы его облегчить, стенки щитов смазывают гидрофобными составами или устанавливают полиэтиленовую пленку. Верхний край опалубки должна возвышаться над землей, если это строительство дома, минимум на 30 см.

При установке опалубки, следует заранее подготовить отверстия под водопроводные и канализационные трубы, для этого на определенном уровне укладывают асбоцементные или полимерные трубы. После этих работ можно приступать к заливке бетонной смеси.

Демонтаж опалубки

Нужно, чтобы прошло не меньше недели, когда можно будет приступить к демонтажу конструкции. Вся работа делается в обратном порядке, сначала снимаются все крепежи, стяжки и хомуты, а на конечном этапе демонтируются щиты. Если щиты были обработаны или была уложена пленка, то стенки легко и быстро отстанут от фундамента.

В других случаях потребуется легкое простукивание досок, пока стенки не отстанут от бетона. Сегодня вы узнали, как сделать опалубку для ленточного фундамента, теперь можно приступать к работе, удачи вам!

Сборка опалубки ленточного фундамента

Устройство опалубки ленточного фундамента необходимо выполнять в соответствии с действующими строительными нормами и правилами.

Ведь от точности выставления опалубочных конструкций зависит размер и форма опорного основания здания.

В настоящей статье – технология возведения опалубки с учетом требований нормативных актов, обзор материалов.

Ленточные основания: требования к опалубке

При возведении ленточного фундамента своими руками следует руководствоваться нормами Государственных стандартов, которые помогут возвести надёжную опорную конструкцию под здание, в том числе, учесть все требования, предъявляемые к устройству опалубки.

Изготовление опалубки для ленточных оснований регламентируется следующими документами:

  1. СНиП 3.03.01-87. ЧАСТЬ 10 «Опалубочные работы».
  2. ГОСТ Р 52086-2003 «Опалубка. Термины и определения» — включающий порядок расчета и технологию возведения конструкций опалубки для фундаментных оснований.

Требования, предъявляемые к конструкциям опалубки для ленточных фундаментов из дерева:

  1. Палубу следует возводить из прочных материалов, соединяя части щитов металлическим крепежом, чтобы давление бетонного раствора на щиты изнутри не вызвало коробление, перекосов и разрушения конструкции.
  2. Между отдельными досками щитовой палубы не допускается наличие щелей, раствор должен надёжно удерживаться внутри возведенной конструкции. Если для изготовления щитов использовался низкосортный пиломатериал, в результате чего имеются щели, необходимо заделать их паклей, монтажной пеной, выстелить внутреннюю часть щитов рубероидом или полиэтиленовой пленкой. Допустимые зазоры между отдельными досками составляют до 2 мм.
  3. Деформация щитов по вертикали не должна превышать допустимых норм (5 мм на 1 м высоты).
  4. Местное отклонение опалубочных конструкций не должно превышать 0,3 см.
  5. Смещение щитов относительно фундаментной оси не должно превышать 10 мм.
  6. Размеры опалубки под ленточное основание должны четко соответствовать проектным расчетом параметров фундамента.
  7. Щиты должны обеспечивать минимальное сцепление с бетонной смесью.

Материалы для устройства деревянной опалубки

Для опалубки ленточных фундаментов, при изготовлении щитов на стройплощадке, допускается использовать обрезную доску, ламинированную или толстую фанеру.

Многоразовые конструкции также могут применяться при заливке фундаментного основания, но перед началом работ стоит тщательно очистить металлические части от наплывов бетона и налипшей грязи.

Сильно деформированные элементы многоразовой опалубки не рекомендуется использовать в строительном процессе.

Требования к пиломатериалам, которые используются для изготовления деревянных щитов, регламентируются строительными нормами, предусматривающими следующее:

  1. Для изготовления щитов необходимо использовать обрезную доску хвойных пород не ниже II сорта толщиной от 25 до 50 мм, шириной от 150 до 200 мм, влажностью 22%. Чем выше влажность пиломатериалов во время заливки бетонной смеси в опалубку, тем лучше. Сырая древесина не будет впитывать влагу из твердеющего бетона, за которым, итак,необходимо организовать уход с обязательным поливом поверхности водой до нескольких раз в день.
  2. Изготовление щитовой опалубки допускается из древесностружечных или древесноволокнистых плит, бок фанеры с водостойким покрытием, поверхность щитов, прилегающих к бетону, должна быть идеально ровной и гладкой.
  3. При использовании для устройства опалубки из деревянных материалов, в том числе фанеры, требуется проводить обработку торцевых частей для защиты от влаги, используя водостойкие герметики.

Типы палубы для ленточного фундамента

Для возведения ленточного фундамента под жилые здания невысокой этажности можно применять палубу двух типов:

Съемная опалубка – состоит из отдельных элементов, которые демонтируются после полного затвердения бетонной смеси, залитой в конструкцию.

Обычно демонтаж опалубки выполняется после набора прочности конструкции около 70%.

Практически приступать к разборке щитовой опалубки можно уже через 2 недели после заливки бетона.

Несъёмная – одновременно с приданием фундаменту прочности и жесткой формы, является надёжным утеплителем.

Для опалубки несъемного типа удобно использовать готовые пенополистирольные блоки, которые быстро собираются из готовых модульных элементов на специальных «замках».

Конструкция имеет один серьезный недостаток – цена готовых утепленных блоков очень высока, поэтому в частном строительстве чаще используют классический вариант съемной палубы из деревянных материалов.

Деревянные щиты своими руками

Перед началом сборки щитов деревянной опалубки для ленточного фундамента под дом, баню, гараж или другое строение, необходимо заготовить достаточное количество материалов.

Потребуются доски или листы фанеры, гвозди, шурупы, проволока, брусок.

Все материалы должны быть высокого качества. Нельзя использовать доски с большим количеством сучков, особенно выпадающих; покоробленные; имеющие поражения гнилью.

Качество фундаментного основания, его устойчивость и прочность во многом зависят от используемого материала для устройства фундаментного пояса постройки.

Сборка опалубки ленточного фундамента выполняется из готовых деревянных щитов, которые сбивают на строительной площадке, при этом вбитые гвозди направлены острием наружу.

Шляпки гвоздей располагаются с внутренней стороны щитов, при этом они несколько утапливаются в деревянных досках. Вместо гвоздей можно использовать шурупы или саморезы по дереву. О том, как сделать опалубку своими руками, смотрите в этом видео:

Готовые щиты должны иметь ровную геометрическую форму, не иметь щелей и зазоров.

Установка щитов в траншею

Выставлять опалубочные щиты в траншею можно после тщательного выравнивания её дна и стенок, опалубка должна вплотную прилегать к грунту, а также иметь строго вертикальное положение. Подробнее о заливке фундамента частного дома смотрите в этом видео:

Процесс установки деревянных щитов для устройства опалубки ленточного фундамента состоит из нескольких этапов:

  • монтаж направляющих досок — если высота будущего фундамента не будет превышать 0,2 м, для фиксации направляющих досок достаточно закрепить доски колышками. При большей высоте фундаментного пояса следует установить подпорки и раскосы, предупреждающие прогиб щита от тяжести бетонной смеси. Укрепить конструкцию помогут металлические хомуты;
  • укрепление конструкции — разборные деревянные щиты необходимо выставить в траншее, закрепив скрутками из проволоки, при необходимости следует предусмотреть установку фиксирующих распорок с шагом от 0,5 до 1,0 м. При укреплении щитов важно контролировать их положение относительно стенок траншеи и соседних элементов;
  • гидроизоляция — предусматривается в тех случаях, когда щиты сбиты из материалов низкого качества, имеют недопустимые зазоры между отдельными досками. Слой рубероида поможет предупредить вытекание бетона через неплотные стыки.

Если выполнить все требования нормативов и строительной технологии по устройству опалубки для ленточного фундамента, можно гарантировать долговечность построенного здания.

Как правильно сделать установку опалубки при заливке ленточного фундамента: расчет материала

Практически все существующие виды ленточных фундаментов можно залить, используя только опалубку — вспомогательную конструкцию, которую часто делают из подручного материала. Она служит не только для обеспечения неизменных размеров основания, но и придает фундаменту ровные правильные формы и снижает расход бетонного раствора. Плюс ко всему, ее можно снимать, переносить на иное место строительства и использовать не однажды.

Типы конструкций

Устройство вспомогательной конструкции из дерева, металла либо других материалов подразумевает использование жестких конструкций, соединенных между собой и способных выдержать массу бетона, но некоторые её виды еще и обеспечивают отличные теплоизоляционные характеристики дома. Для обустройства опалубок используются различные виды материалов, остановимся и разберем для начала типы опалубок для ленточного фундамента:

  1. Съемные (разборные). Это деревянные, реже пластиковые и металлические щиты, которые собираются в виде конструктора, обеспечивают надежное соединение элементов и герметичность швов. В большинстве случаев, расчет количества необходимых материалов делается на месте, когда это будет необходимо. После использования можно снимать и применять повторно. Её можно сделать своими руками из древесины.
  2. Несъемные. Это одноразовая конструкция, производится из пенополистирола, служит как основной теплоизоляционный слой. Нужна, когда ограничена площадь застройки. Благодаря укреплению специальными опорами и распорками, пенопласт выдерживает большие нагрузки, не деформируется, а сборка своими руками делается как конструктор из фабричных элементов. Ее нельзя снимать, нужно проводить расчет щитов под каждое конкретное строительство. Материал может использоваться различный, но чаще всего полимерные продукты.
  3. Комбинированные. Здесь одновременно используется древесина как внешний слой опалубки, а пенополистирол как утеплитель. После заливки фундамента внешнюю часть конструкции можно снять, утеплитель при этом остается утопленным в бетон.

Несколько лет назад строители предпочитали использовать съемную опалубку для ленточных фундаментов, так как она многоразовая и ее можно взять в аренду по доступной цене. Более того, многие компании и мелкие фирмы производят такую опалубку своими руками, а затем сдают в аренду по доступной цене. Стоит отметить, что возвести опалубку правильно, по всем нормам сложно, учитывая технические характеристики используемых материалов, а также возможность расширения подошвы при необходимости.

Элементы конструкции и материал

Опалубка состоит из нескольких основных элементов:

  1. Деревянные щиты прямоугольной или квадратной формы произвольных размеров.
  2. Фиксаторы вертикального расположения щитов.
  3. Горизонтальные внутренние втулки, они используются для обеспечения необходимой внутренней ширины ленты и препятствуют расширению щитов
  4. Гидроизоляция. Она препятствует вытеканию жидкости из опалубки, а также обеспечивает большую скорость засыхания раствора.

Опалубка для ленточного фундамента может производиться из древесины. Самый доступный и дешевый материал, устройство простое и сделать каркас может любой человек своими руками с использованием подручных инструментов. Для производства опалубки в частных условиях используется фанера толщиной до 15 мм или обрезная доска толщиной 40 мм. В этом случае легче не только провести строительство ленточного фундамента, но и правильно провести расчет необходимого количества материалов.

Металлические заводские конструкции прочные и надежные. Отличаются долговечностью и многоразовым использованием, но из-за своей большой массы их тяжело транспортировать. Правильно установить такие щиты могут только строители с опытом. Расширение ленты недопустимо.

Пластиковая опалубка или из пенопропилена легкая, компактная, дорогая и универсальная. Отлично подходит для возведения несущих стен и перекрытий, а также при заливке ленточного фундамента. Пластик и пенопласт – это искусственная теплоизоляция, расчет делается прямо на месте, а щиты можно обрезать под свои размеры. Также по такой готовой ровной поверхности легко сделать обустройство цоколя.

Устройство деревянной опалубки

Для производства деревянной опалубки лучше использовать обрезную плиту или широкую фанеру. Из этих материалов делают готовые щиты фиксированных размеров, затем устраивают пазы на внешних контурах для соединения щитов между собой. Все стыки обрабатывают водостойким герметиком или монтажной пеной. Влажность древесины не должна быть высокой, толщина щелей до 2 мм. Высота щитов не должна превышать 5—7 см выше уровня ленты фундамента. Установка опалубки довольно проста, ее можно сделать своими руками:

  1. Сначала подготавливается строительная площадка.
  2. Делается расчет размеров опалубки, подбираются соответственные материалы и собираются конструкции.
  3. Затем устанавливаются щиты с внешней стороны и укрепляются раскосами, где основным фиксатором будет служить почва или укрепленные столбы. Раскосы прибивают к щитам и устанавливают с интервалом не менее 1 м один от другого, минимально допустимая дистанция составляет от 30 см для толстых оснований.
  4. Гвоздями или уголками закрепляются перемычки фиксированной длины – это максимально допустимая ширина ленты фундамента.
  5. Аналогично устанавливается внутренняя часть опалубки и стягивается хомутами, гвоздями или иными крепежными элементами.
  6. Проверяется расположение всех щитов по вертикали и горизонтали, допустимый угол уклона не более 3 градусов, также они не должны иметь прогибов или изгибов. Состояние поверхности щитов стоит регулировать рейками, уровнем или строительным гидроуровнем. Местные отклонения для фанеры не должны составлять 2 мм, а для досок – до 3 мм.
  7. После заливки бетонного раствора опалубку можно снимать и использовать повторно, а по ровной внешней поверхности можно делать обустройство цоколя.

Правильное расположение щитов опалубки также можно контролировать с помощью нитей и проволоки обноски, а также креплений фиксированного типа. В случае использования несъемной опалубки желательно на внутренней части пенополистирола зафиксировать деревянные планки, в них вмонтировать прочные крючки и арматуру гибко соединить. Тогда крючки натянут обе поверхности опалубки и зафиксируют их в заданных параметрах.

После установки внутренняя часть опалубки обязательно покрывается рубероидом в несколько слоев, чтобы бетон не вытекал, а также для обеспечения гидроизоляции ленты. Гидроизоляцию нужно укладывать с углов наклона вниз, ближе к песчаной подушке, чтобы не разорвать слой при бетонировании. Верхнюю часть шара рубероида лучше перегнуть за верхнюю кромку опалубки, зафиксировать зажимами или шурупами, закрепить степлером. Тогда лист выдержит нагрузку, которая возникнет при заливке бетоном из автомобильной бетономешалки.

Как установить опалубку для ленточного основания на неустойчивой почве

Уже одно копание траншеи или котлована в рыхлой почве чревато некоторой опасностью, из-за возможного ее сдвига. Поэтому сначала делают внешнюю опалубку траншеи с целью предотвратить сдвиг почвы, а уже затем обустраивают внутреннюю часть траншеи.

Чтобы защитить труд рабочих, траншею копают под некоторым уклоном стенок и достаточной ширины для удобного монтажа щитов. Затем устанавливается опалубка, которую часто делают в несколько слоев, где промежуточная зона – это фиксаторы внешней кромки от грунта и внутренней от зоны бетонного раствора.

Чтобы опалубка стояла надежно, можно поверх песчано-гравийной смеси залить слой бетона средней плотности так, чтобы он с внутренней стороны зафиксировал щиты. Когда монтируется опалубка на бетонной основе, то лучше использовать специальные резьбовые стяжки. Они фиксируют плиты между собой, препятствуют их расползанию под массой бетона, а внутри опалубки предусматриваются стальные втулки.

Как обустраивают комбинированную опалубку для ленточного фундамента

Комбинированная опалубка себя оправдывает, когда нужно возвести высотное здание и обустроить теплоизоляцию на ограниченной площади строительной площадки. Конструкция подразумевает совмещение съемной и несъемной опалубки, которую можно сделать своими руками, при этом ее устройство остается достаточно простым. Извне – это обычные съемные пластиковые или деревянные щиты, а внутри – слой пенополистирола.

Такая конструкция несет в себе преимущества и недостатки двух типов опалубок. Некоторые застройщики тратят деньги и время на устройство теплоизоляции, особенно когда необходимо возвести фундамент без расчета в сжатые сроки. Недостаток такой опалубки заключается в том, что когда приходится делать гидроизоляцию, то ее можно положить только на внешней поверхности, а снимать внутреннюю часть утеплителя нельзя.

Если ленточное основание возводится на прочных грунтах, несклонных к пучению, тогда траншея копается с учетом толщины утеплителя, а также панелей съемной опалубки. В подземной части утеплитель крепят к стенкам траншеи, а в наземной – с помощью саморезов. Также можно использовать специальные монтажные дюбеля и зонтики, но тогда снимать утеплитель при реставрации или ремонте проблематично. Если лента устанавливается в рыхлых почвах, тогда утеплитель монтируют полностью погруженным в грунт при условии, когда уровень морозного пучения в регионе незначителен.

Роль несъемной опалубки для ленточного фундамента

Это щиты, сделанные из пенополистирола, соединяются между собой пазами в форме конструктора, поэтому ее часто делают своими руками по готовым чертежам. Внутри устанавливается арматурный каркас, затем заливается бетоном. Благодаря наличию пенополистирола, одновременно на поверхностях ленты формируется теплоизоляционный и гидроизоляционный слои. Данный вид используется, когда ограничена площадь застройки или высокий уровень залегания грунтовых вод. Преимущества очевидны:

  • ее можно быстро собрать прямо на строительной площадке, не занимает много места;
  • она поставляется в заводской конфигурации, не нужно проводить расчет параметров щитов, их достаточно просто обрезать, чего нельзя сделать с деревянной опалубкой;
  • все внешние и внутренние поверхности ленты остаются утепленными;
  • получается максимально гладкая внешняя поверхность, готовая к обустройству и стойкая к морозному пучению.

Ключевой недостаток – это стоимость несъемной опалубки, так как ее производят в заводских условиях из дорогих материалов и ее нельзя снимать. При каждом индивидуальном строительстве приходится делать повторный расчет размеров плит.

Укрепление опалубки фундамента. Как правильно сделать опалубку для фундамента: этапы сборки


Укрепление опалубки ленточного фундамента. Как и чем укрепить опалубку

От прочности опалубки напрямую зависит качество фундамента. Чтобы избежать разрушения и деформирования ее нужно укрепить. Сделать это можно многими способами.

Установка опалубки фундамента

Установка опалубки фундамента

Устройство опалубки — это самый важный и необходимый этап. От качества опалубки зависит прочность дома и его срок службы. Опалубка — это такая форма, в последствии в которую заливается бетон. Она имеет два вида: съемная и несъемная. Съёмной опалубкой пользуются в том случае, когда при работе не нужно удалять материал с фундамента. Более популярным видом является съемная. Такой тип используется при ленточном фундаменте. Ее изготавливают из тяжелых металлов, досок и фанеры. Опалубка делается весьма просто, но есть некоторые нюансы при установке.

Самыми важными критериями являются:

  • Обязательно она должна быть очень прочной, чтобы выдержать давление бетона.
  • В ней не должно быть отверстий, где может произойти вытечка фундамента.
  • Она должна быть плотной.
  • От высоты опалубки зависит материал из которого она будет монтироваться.
  • Опалубку устанавливают строго, после подготовительных работ на площадке.
Подготовка площади участка

Подготовка участка под установку опалубки

Важным этапов в строительстве — это подготовка расчета размеров, полное выравнивание местности и очистка участка для дальнейшей работы.

При необходимости потребуется разровнять почву для дальнейшей заливки фундамента. Практичный способ — это обозначить контуры при помощи веревки и колышков. Эта проделанная процедура поможет вам правильно рассчитать глубину траншеи. После вырытой траншеи, делается подушка, которую засыпают щебнем. Это все требования до начала работы на участке.

Установка и армирование опалубки из досок

Установка и армирование опалубки

Для ленточного фундамента сборка опалубки начинается с выбора самого практичного материала. Самый практичный материал — это доска. Доску лучше выбирать из сосны или ели. Эти две породы наиболее подходят для строительства опалубки. Для качественной установки нужно вбить деревянные бруски строго по проекту, на них будут опираться основные части. Закреплять эту конструкцию следует гвоздями. По всему периметру через каждые 40- 60 см. нужно будет скрепить доски проволокой, а через каждый метр подпереть доски еще досками. Обязательно нужно проверить всю опалубку уровнем, чтобы исключить любые отклонения.

Далее устанавливается арматура. Как правило устанавливают 4 прута, расположенных на равномерном уровне по всей по всей длине опалубки. Углы дополнительно усиливают вертикальными прутами.

Соединять арматуру нужно проволокой, не стоит использовать сварку. При воздействии на металл сварочной дуги нарушается поверхностная и внутренняя структура. Это нарушает его прочность и жесткость.

Как укрепить готовую опалубку?

Укрепление опалубки

После установки конструкции следующим этапом идет ее укрепление. Этот этап необходим, чтобы ваша опалубка была качественной и крепкой.  Для укрепления вам понадобятся деревянные колышки или арматурные пруты. Их необходимо вбить в грунт по всему периметру опалубки с шагом от 40 сантиметров, в зависимости от высоты щитов.Так же можно установить дополнительные подпорки.

По верху конструкции необходимо установить стяжки. которые будут удерживать щиты опалубки от расхождения под весом бетона. Доски закрепляются к вбитым в грунт кольям с помощью гвоздей или само резов.

Как подготовить опалубку для заливки фундамента

Подготовка опалубки под заливку бетона

При монтаже опалубки следует следить за расположением стенок, чтобы они были строго вертикально. При подготовке внутренних стен для заливки нужно оббить пленкой. Плотно проложить пленку и закрепить ее степлером. Эта проделанная процедура значительно упростит дальнейшую работу. В этом подготовительном этапе можно воспользоваться рубероидом, он отлично послужит для таких функций. После этого нужно отметить уровень заливки бетона и протянуть проволоку по всему периметру.

Щитовая съемная опалубка

Щитовая опалубка — это сборная конструкция, состоящая из щитов. Такой вид очень ценится и используется в разных строительных элементах. В нем много положительных характеристик, особенно можно выделить:

  • Не деформируется под воздействием бетона.
  • Отлично выдерживает большие объемы.
  • Высокая точность размеров, предает высокую эффективность готовой работе.
  • Простота в использовании.
  • Долговечная и надежная.
  • Уменьшает затраты времени на установку.

Устанавливают щитовую опалубку фиксацией щитов по всему периметру распорками. Монтаж щитов происходит по схемам, что положительно влияет на точность. Такие элементы конструкции позволяют сделать любую степень сложности.

opalubka-expert.ru

Как правильно укрепить опалубку фундамента. Правильный фундамент. KakPravilno-Sdelat.ru

» Правильный фундамент

Укрепление опалубки ленточного фундамента

От прочности опалубки напрямую зависит качество фундамента. Чтобы избежать разрушения и деформирования ее нужно укрепить. Сделать это можно многими способами.

Установка опалубки фундамента

Установка опалубки фундамента

Устройство опалубки #8212; это самый важный и необходимый этап. От качества опалубки зависит прочность дома и его срок службы. Опалубка #8212; это такая форма, в последствии в которую заливается бетон. Она имеет два вида: съемная и несъемная. Съёмной опалубкой пользуются в том случае, когда при работе не нужно удалять материал с фундамента. Более популярным видом является съемная. Такой тип используется при ленточном фундаменте. Ее изготавливают из тяжелых металлов, досок и фанеры. Опалубка делается весьма просто, но есть некоторые нюансы при установке.

Самыми важными критериями являются:

  • Обязательно она должна быть очень прочной, чтобы выдержать давление бетона.
  • В ней не должно быть отверстий, где может произойти вытечка фундамента.
  • Она должна быть плотной.
  • От высоты опалубки зависит материал из которого она будет монтироваться.
  • Опалубку устанавливают строго, после подготовительных работ на площадке.
Подготовка площади участка

Подготовк

Усиление ленточного фундамента

Часто увеличить жилое пространство дома не получается, так как прочность фундамента является недостаточной для определенного строения. Если этот параметр не будет учтен, из-за увеличенного веса строения фундамент может треснуть или усесть. Также трещины могут появиться и на стенах дома. Часто на фундаменте появляются микротрещины, которые могут быть незаметными. Чтобы предотвратить их появление, необходимо грамотно произвести усиление.

Причины разрушения фундамента

К причинам, по которым происходит разрушение фундамента, можно отнести:

  • применение строительных материалов низкого качества;
  • использование дома с несоблюдением правил эксплуатации;
  • несоблюдение технологии строительства основания;
  • наличие наклона на участке;
  • проведение земляных работ рядом с домом;
  • изменение некоторых показателей грунта;
  • увеличение веса строения;
  • внутренние и внешние вибрации;
  • наводнение.

Часто к разрушению фундамента приводит изменение уровня грунтовых вод и пучение грунта. В таком случае можно создать дренажную систему и произвести гидроизоляцию фундамента. Стоит помнить, что усиление ленточного фундамента должно производиться только после устранения причины его разрушения. Если этого не сделать, конструкция будет постепенно разваливаться.

Способы обследования основания

Для определения степени разрушения фундамента и способов его укрепления может производиться наружный или подземный осмотр. В первом случае происходит обнаружение трещин и сколов фундамента. При подземном осмотре оценивается глубина залегания фундамента, определяется материал, который использовался при закладке основания, а также оценивается прочность конструкции.

Укрепление фундамента может происходить и при отсутствии деформаций. Это необходимо в следующих случаях:

  • увеличение нагрузки на основание;
  • при проведении строительных работ рядом с домом;
  • осаживание строения.

Перед тем как приступать к усилению фундамента, стоит убедиться в том, что его усадка завершена. Если на бетонном основании появились трещины, за ними необходимо наблюдать в течение месяца. Для этого на них устанавливаются гипсовые маячки. Если в течение нескольких недель они не разорвутся, это будет говорить о том, что фундамент не разрушается. В таком случае достаточно заделать трещины, не усиливая основание.

Методы усиления основания

Степень сложности проводимых работ зависит от состояния постройки. В некоторых случаях достаточно восстановить гидро- и теплоизоляционный слой. В других ситуациях необходимо производить расширение основания.

Распространенным способом укрепления является замена грунта под фундаментом. Это необходимо в случае, если под домом произошло изменение структуры грунта или его ослабление.

Кроме этого способа используются и другие:

  1. Укрепление сваями. Для проведения работ могут использоваться различные типы свай.
  2. Создание железобетонной рубашки. Это помогает предотвратить дальнейшее разрушение при появлении трещин. При выборе такого способа усиления можно не беспокоиться о состоянии основания достаточно длительное время.
  3. Ремонт отдельной части фундамента, которая начала разрушаться.

Часто во время укрепления основания приходится создавать дренажную систему, чтобы отвести грунтовые воды. Стоит помнить, что приниматься за работу по усилению нельзя без предварительного расчета нагрузки на конструкцию. Если этого не сделать, основание может быть недостаточно прочным, что приведет к его постепенному разрушению.

Усиление мелкозаглубленного основания

Многие частные дома создаются на мелкозаглубленном основании. Если такой фундамент начал разрушаться, для его укрепления производятся работы по установке дополнительных элементов, расширяющих и углубляющих конструкцию.

Укрепление армированной бетонной рубашкой производится в несколько этапов:

  1. Сначала отдельные участки мелкозаглубленного фундамента полностью открываются. Во время таких работ необходимо удалять грунт на участке, длина которого не должна превышать 1,5 м.
  2. После этого на место удаленного грунта устанавливаются готовые железобетонные блоки. При желании можно осуществить заливку бетона с армированием.
  3. На следующем этапе осуществляется уплотнение грунта при помощи гидравлических домкратов. Стыки старого фундамента и нового элемента заливаются бетоном.

Часто для усиления фундамента применяются буронабивные сваи. Также используются винтовые и буроинъекционные сваи. Изделия последнего типа не могут быть установлены самостоятельно. Это связано с тем, что без составления подробных чертежей такой метод не будет эффективен. Кроме этого, для проведения работ по установке буроинъекционных свай необходимо использовать тяжелую технику. При этом стоимость применения указанных элементов достаточно высока.

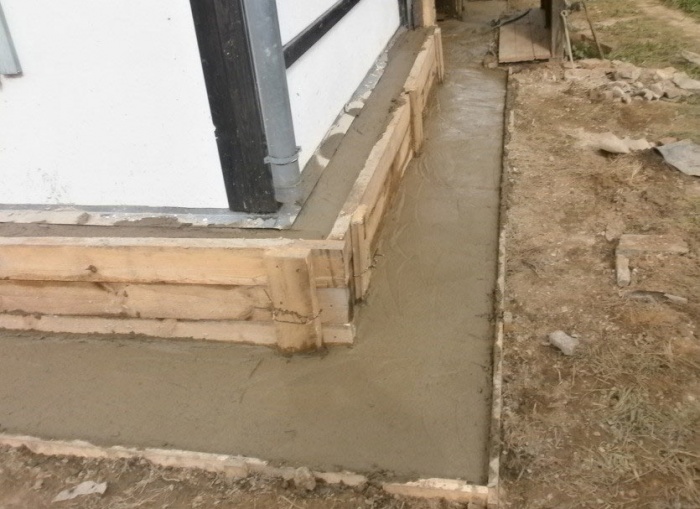

Создание железобетонной обоймы

Наиболее распространенным способом усиления основания является создание бетонной обоймы. Такой метод не требует углубления фундамента, поэтому его часто используют владельцы загородных домов, не желающие привлекать профессиональных строителей.

Чтобы старое основание было надежно скреплено с новой бетонной лентой, необходимо нанести на его поверхность насечки и забить арматурные стержни.К ним крепится арматурный каркас железобетонной ленты, которая создается для того, чтобы укрепить конструкцию. Благодаря этому новый и старый фундамент образуют единое целое. Указанным способом может производиться усиление ленточного фундамента жилого дома или таких построек, как бани и другие хозяйственные сооружения.

Стоит помнить, что не следует укреплять таким способом тяжелые дома. В таких случаях лучше устанавливать сваи.

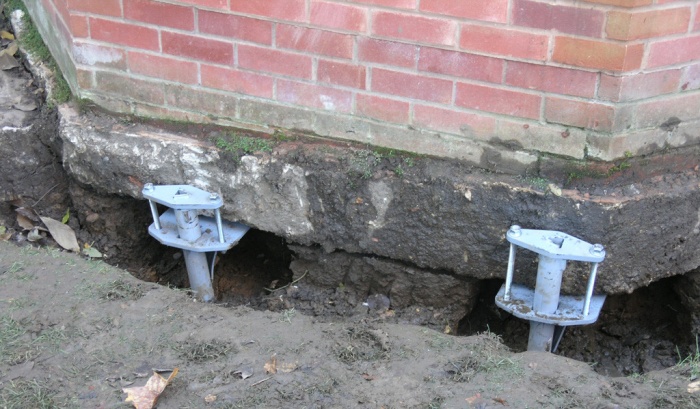

Усиление сваями

Для усиления основания м ожжет использоваться несколько видов свай:

  1. Микросваи, которые имеют диаметр 150-300 мм. Они удобны в применении, так как бурение можно совместить с инъекцированием раствора.
  2. Буронабивные сваи. Такие изделия устанавливаются в скважины, бурение которых происходит как снаружи, так и изнутри постройки. Глубина скважин должна составлять примерно 2 метра. Расстояние между ними составляет примерно полтора метра. После создания скважин происходит установка арматурного каркаса и заливка бетонного раствора.
  3. Вдавливаемые сваи используются в случаях, если твердый грунт находится на большой глубине. Для проведения таких работ используется специализированное оборудование.

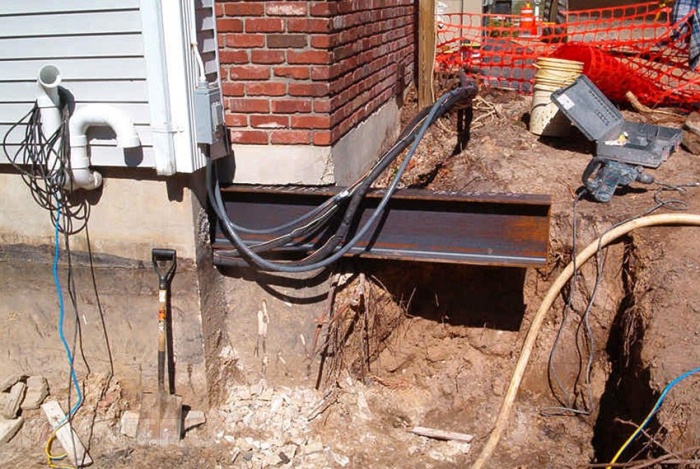

  4. Выносные сваи применяются в случае, если уровень грунтовых вод на участке является повышенным. Для укрепления основания через старую конструкцию пропускается железобетонная балка, которая устанавливается на сваи.

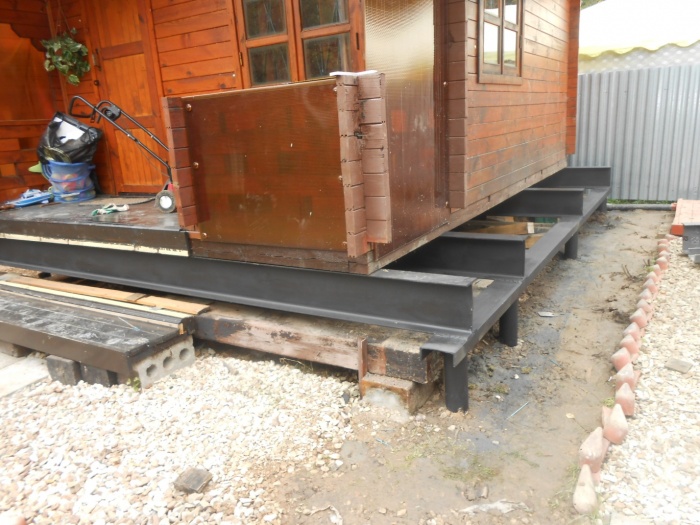

  5. Металлические сваи. Такие элементы устанавливается с обеих сторон основания и связываются железобетонной балкой.

После проведения работ свайные опоры могут поддерживать основание в течение нескольких десятков лет. Чтобы предотвратить повторное разрушение, стоит выполнять все работы согласно заранее составленному чертежу. Также необходимо точно рассчитать нагрузку, которая действует на фундамент. Если этого не сделать, через некоторое время конструкция начнет усаживаться или разрушаться.

Как усилить фундамент железобетонной рубашкой

Указанный метод достаточно популярен, так как для проведения работ не нужно нанимать рабочих. Перед тем как усилить фундамент,необходимо приобрести достаточное количество арматуры диаметром 16-18 мм и бетона марки М400. Создание железобетонной рубашки происходит следующим образом:

  1. Сначала происходит выкапывание траншеи. Стоит помнить, что каждый каждая закладка новой части фундамента не должна быть больше 3 метров. Сначала откапываются углы, а затем остальные части основания. Глубина подкопа должна быть больше глубины старого основания примерно на 50 см.
  2. После этого происходит создание арматурного каркаса. Он должен обтягивать фундамент со всех сторон. Чтобы каркас брал на себя основную часть нагрузки, он присоединяется к старому основанию при помощи анкеров. Все арматурные прутья должны соединяться вязальной проволокой.
  3. На последнем этапе происходит создание деревянной опалубки вокруг каркаса и заливка бетонного раствора. После окончания процесса затвердевания бетона необходимо произвести обратную засыпку и создать откосы. Это нужно для защиты конструкции от влаги.

Чтобы правильно усилить ленточный фундамент, стоит выполнять работу согласно рекомендациям опытных строителей. Во время заливки бетона, например, необходимо его уплотнять строительным вибратором. Вместо данного инструмента можно использовать штырь. Фундамент с железобетонной обоймой может прослужить достаточно длительное время, если работы по усилению будут произведены с соблюдением технологии.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
