Как установить опалубку для ленточного фундамента – как правильно сделать своими руками, каково его устройство, а так же когда можно ее снимать

устройство, укрепление, когда можно снимать

Согласно ГОСТ Р 52086-2003, опалубка – это форма для укладки бетона. При её установке используется система несущих и формообразующих конструкций, которая должна обеспечить характеристики бетонного сооружения, согласно проектной документации. Устройство опалубки для заливки ленточного фундамента предполагает соблюдение специальных строительных норм, важнейшими из которых являются требования герметичности, прочности, жёсткости и соответствия расчётной геометрической форме. Существует ряд стандартных технологических приёмов, способных обеспечить все необходимые технические характеристики опалубки и оптимизировать расходы на её строительство.

Содержание статьи

Виды опалубки для ленточного фундамента

Выбор конструкции опалубки зависит от формы и расчётных параметров ленточного фундамента, особенностей грунта, характеристик используемого материала и факторов внешней среды. Согласно терминологии и определениям ГОСТ Р 52086-2003, для ленточного фундамента можно использовать следующие виды опалубки:

  • Съёмная опалубка, конструкция которой предусматривает возможность её разборки на составные элементы после затвердевания бетона.
  • Несъёмная опалубка, элементы которой являются составной частью ленточного фундамента и могут обладать дополнительными функциями теплоизоляции, гидроизоляции, декоративным и защитным назначением. Комплект модульных элементов позволяет сократить время на монтаж и его не нужно снимать после затвердевания бетона.

Если грунт не осыпается и имеет достаточную твёрдость и вязкость, то допускается устройство опалубки, предусматривающее бетонное литьё непосредственно в траншею ленточного фундамента, что может сократить расход материала на устройство формообразующих и несущих конструкций.

Схема щитов опалубки

Материал для опалубки

В качестве материала для изготовления форм под укладку бетона используется дерево, металл, пластик, или их сочетания. Конструкции из пластика характерны для высокотехнологичной модульной щитовой опалубки, которую очень удобно использовать при возведении ленточных фундаментов. Она позволяет сделать быструю сборку и разборку, а также допускает многократное использование (ГОСТ Р 52085-2003).

Пенополистирольные, пенопластовые и пенобетонные блоки могут применяться в качестве несъёмных элементов и учитываться при определении расчётного сечения ленточного фундамента. Пластиковые, или металлические щиты применяются для получения гладкой, или текстурной поверхности стенок цоколя, что может сократить расходы на отделку. Самым доступным материалом для устройства опалубки является дерево.

Деревянная опалубка

Дерево, фанера водостойких марок, ДВП и ДСП являются наиболее доступным и наименее затратным материалом, позволяющим сделать опалубку. Мелкощитовая опалубка из досок способна выдержать до 15 циклов при соблюдении требований технологии. Толщина досок, из которых изготавливаются щиты для фундамента (палуба) должна составлять 4-5 см, а их ширина – не менее 15 см. Наиболее подходящими сортами древесины для этих целей являются хвойные породы с влажностью не менее 22 %. Зазоры между досками палубы не должны превышать 2 мм. Перед заливкой бетона допускается обработать установленные щиты водой для набухания древесины и уменьшения щелевых зазоров. Щиты из фанеры, ДСП, или ДВП выдерживают до 30 циклов заливки.

Устройство деревянной опалубки ленточного фундамента с использованием стенок траншеи в качестве формы для заливки бетона.

Мелкощитовая разборная конструкция из досок, или фанеры, устанавливаемая по краям траншеи, является наиболее простым типом деревянной опалубки, которую можно сделать своими руками. Заливка бетона производится непосредственно в траншею, вырытую в глинистом грунте. В зависимости от материала и наличия несъёмных элементов данная конструкция может иметь следующие варианты:

Опалубка из фанеры

Съемная опалубка из фанеры для ленточного фундамента

Палуба из фанерных панелей. На край траншеи устанавливаются фанерные щиты (3), которые укрепляются при помощи раскосов (8) к кольям (4), расположенным на расстоянии не менее 1 м от края траншеи. Шаг раскосов нужно сделать не более 1м. Верхние срезы щитов скрепляются деревянными перемычками (6) с шагом 0,5-1 м. Допустимые отклонения геометрии фанерных щитов не должны превышать 2 мм на 1м длины опалубки. Краевые струны обноски (7) устанавливаются по верхнему краю бетонной заливки (5). Гидроизоляционный материал из ПВХ, или EPDM (2) укладывается на подушку из песка (1), утрамбованную на дне траншеи. Его края должны полностью закрывать грунтовые стенки и щиты, с загибом по их верхнему краю и надёжной фиксацией при помощи мебельного степлера.

Опалубка из досок

Съемная опалубка из досок для ленточного фундамента

Палуба, набранная из досок (3), фиксируется на краю траншеи. Для её укрепления используются раскосы (8) и колья (4), согласно схеме (рис. 2). Зазор между досками не должен превышать 2 мм. Монтаж данной конструкции аналогичен установке палубы из фанерных панелей.

Опалубка с утеплителем на всю глубину

Опалубка для ленточного фундамента с пенополистиролом на всю глубину

Использование блоков несъёмной ЭППС на всю глубину опалубки ленточного фундамента, и палубы из фанерной панели. В блоках пенополистирола (12) перед установкой в траншею выполняется монтаж фасадных дюбелей (10). После затвердевания бетона дюбели надёжно крепят панели ЭППС к стенкам фундамента. Фанерные щиты (3) устанавливаются на край траншеи и закрепляются при помощи укосов (8) и кольев (4). Верхние края щитов скрепляются при помощи деревянных перемычек (6), устанавливаемых на 0,5-1 м друг от друга.

Блоки ЭППС стыкуются между собой при помощи специальных замков, обеспечивающих герметичность. Правильная высота заливки ленточного фундамента определяется по краевым струнам обноски (7). Высоту фанерных щитов необходимо сделать на 5-7 см выше уровня заливки фундамента (5). Гидроизоляционная плёнка (2) укладывается по всей глубине траншеи с небольшим напуском и закрепляется с загибом за верхнюю кромку щитов при помощи мебельного степлера. На дне траншеи трамбуется песчаная подушка (1) высотой от 20 см. Блоки ЭППС прикрепляются к фанерным щитам и грунтовым стенкам траншеи при помощи гвоздей длиной 20 см (9). Верхние торцы блоков ЭППС фиксируются к поперечным перемычкам при помощи саморезов (11), которые легко можно демонтировать, когда настанет время снимать опалубку.

Опалубка с утеплителем в подземной части

Опалубка для ленточного фундамента с пенополистиролом в подземной части

Использование блоков ЭППС в качестве несъёмных подземных элементов опалубки и гладких (фактурных) металлических, или пластиковых листов для предания нужных качеств поверхности цоколя. Листы ЭППС (12) устанавливаются под срез траншеи, а палубу (3) закрывают гадкие листы (11) для придания поверхности стенок цоколя нужной фактуры.
При использовании несъёмных блоков ЭППС (URSA, Пеноплекс, Dow, BASF) толщиной от 5 см допускается облегчённый вариант решётчатой палубы, что даёт экономию стройматериалов.

Устройство деревянной опалубки для траншей с откосами, или для ленточных фундаментов с бетонной подготовкой

Съемгая опалубка для ленточного фундамента на всю глубину

Если грунт не позволяет заливать бетон непосредственно в траншею, или для установки фундамента требуется бетонная подготовка, то деревянная опалубка устанавливается на всю глубину траншеи, ширина которой увеличивается на 2 величины среза фундамента, а стенки траншеи выполняются в форме откосов.

В качестве материала для палубы лучше всего установить водостойкие марки фанеры (9), но допускается также применение досок толщиной 4-5 см и шириной от 15 см. Листы фанеры крепятся на каркас из деревянного бруса (10). Для стягивания щитов используется специальное приспособление, состоящее из металлической трубки (5), устанавливаемой между щитами. В трубку вставляется резьбовая шпилька, на концах которой устанавливаются бруски для опоры, гайки, или резьбовые пластины (4), при помощи которых производится стяжка щитов. Резьбовые стяжки устанавливаются на расстоянии 0,5 м друг от друга. В качестве направляющих при установке щитов используются краевые струны (7). При помощи распорок (3) и раскосов (11) обеспечивается вертикальная устойчивость конструкции. Колья (12) для упора раскосов забиваются на расстоянии не менее 1 м от краёв траншеи.

Опалубка может устанавливаться либо на песчаную подушку (1), либо на бетонную подготовку, в которой оборудуются анкеры (2). Согласно таблице 1 показателей качества опалубки (ГОСТ Р 52085-2003), погрешность конструкции по вертикали не должна превышать 5 мм на каждый метр высоты. Неровности на каждый метр длины не должны превышать 3 мм для палубы, собранной из досок, и 2 мм для палубы, изготовленной из фанерных щитов. Снимать несущие и формообразующие деревянные конструкции нужно без использования ударных нагрузок.

Рекомендуем: Виды несъемной опалубки.

Ошибки, возникающие при монтаже опалубки

Если перед застройщиком встала задача правильно сделать ленточный фундамент, то необходимо учитывать типичные ошибки, которые совершают строители без соответствующего опыта:

  • Отсутствие достаточного расстояния между опорными кольями и краями траншеи может привести к обрушению её стенок во время заливки бетона в опалубку и потере целостности конструкции.
  • Использование незакреплённых клиньев для выравнивания боковых щитов при помощи раскосов и упоров создаёт угрозу их развала при выполнении работ по вибрационному воздействию на залитый в опалубку бетон.
  • Применение материалов, характеристики прочности и упругости которых недостаточны для сопротивления давлению заливаемого бетона, либо ошибки в конструкции опорных элементов могут привести к недопустимому смещению осей фундамента по отношению к проектному положению.

Сокращение затрат на изготовление опалубки

Для сокращения количества материала, необходимого для монтажа опалубки, можно воспользоваться приёмом поэтапной заливки фундамента. Опалубка собирается на отдельном участке ленты и повторно используется при заливке на следующем участке. При плюсовой температуре и средних показателях влажности воздуха допускается перерыв между этапами заливки сроком 3-4 дня, необходимых для частичного отвердевания бетона.

В зависимости от наличия материала можно разбить процесс заливки как по длине ленты, так и по высоте. Чтобы обеспечить достаточный уровень адгезии между участками фундамента, расположенными друг над другом, необходимо перед началом следующего цикла заливки удалять слой цементного молочка, скапливающийся на верхней кромке нижнего яруса. Для обеспечения многократного использования материала можно оборачивать фанерные щиты, или поверхность палубы, собранной из отдельных досок, полиэтиленовой плёнкой, или предварительно обрабатывать деревянные элементы, прилегающие к бетону, известковым молочком.

Для того, чтобы правильно сделать хорошую опалубку для заливки ленточного фундамента, необходимо строго соблюдать строительные нормативы и правильно использовать проверенные технологии.





Хорошая реклама

Опалубка для ленточного фундамента своими руками: инструкция

подготовка

ГОСТ Р 52086-2003 — это формообразующая конструкция для укладки бетона при опалубочных работах. Опалубка для ленточного фундамента своими руками создается просто, при этом для работы применяются самые разные виды материалов. Однако готовое устройство должно обладать достаточной прочностью, чтобы выдержать массу бетона, когда будет заливаться фундамент.

Содержание

В конструкции не допускаются щели, должны быть удобные крепления опалубки, чтобы после застывания бетона быстро снять элементы опалубки (съемный вариант) и продолжить дальнейшее строительство. Из этой статьи вы узнаете — как правильно сделать опалубку для ленточного фундамента.

Общие требования к конструкции

опалубку для ленточного фундамента своими руками

Опалубку для ленточного фундамента своими руками можно сделать, применяя подручный материал. Но не имеет значение, из каких подручных средств была сделана конструкция, чтобы правильно выставить опалубку, размер и толщину досок для опалубки рассчитывает на калькуляторе, они должны соответствовать всем нормам, указанным в СНиП.

Устройство опалубки для ленточного фундамента должно выдерживать бетонную массу, при этом в конструкции должны отсутствовать щели и неровности, которые приводят к деформации фундаментной ленты. Заранее выбирается способ укрепить конструкцию.

Укрепленные элементы, должны не только придать жесткость конструкции, но и облегчать как сборку опалубки ленточного фундамента, так и оперативный съем конструкции, после застывания бетона. Опалубка под ленточный фундамент делается из следующих материалов:

  • металлические щиты;
  • дерево;
  • фанера;
  • плиты ОСБ, ДСП;
  • пенополистирол;
  • пластмасс.

Самым надежным материалом для монтажа опалубки для ленточного фундамента является металл, но при самостоятельном изготовлении опалубки зачастую используют брус и доски. Если имеется фанера или другие плиты, то предпочтение можно отдать им, одним словом выбор делается в пользу того материала цена которого является наиболее приемлемой.

Виды конструкций – плюсы и минусы

опалубку

Значительно упростить и ускорить процесс установки опалубки для ленточного фундамента, а также возведение самого здания может аренда устройства в строительной фирме. Речь идет о сборных опалубочных конструкциях, собрать которые не составляет особого труда. Как правило, размеры на таких изделиях уже выставлены, останется только установить опалубку на своем участке.

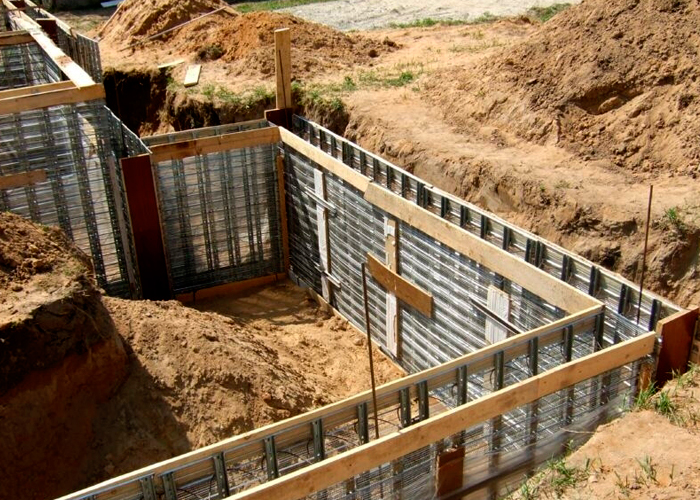

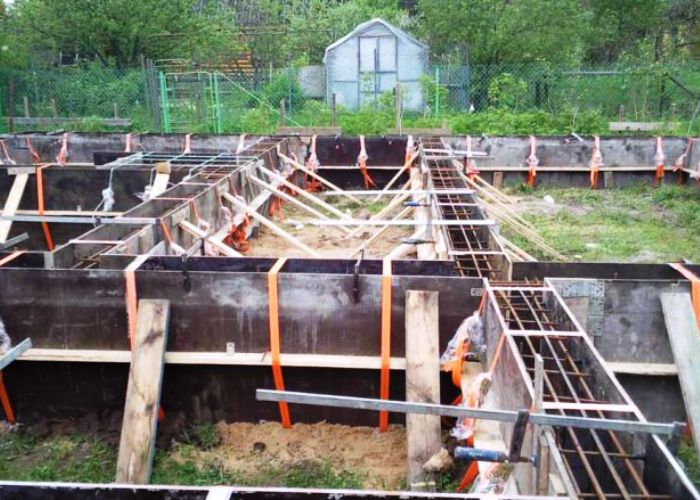

Металлическая конструкция

опалубка для ленточного фундамента своими руками

Очень удобна и проста в использовании. Устанавливаемые элементы крепятся между собой с помощью болтов. Опалубочные работы занимают значительно меньше времени, в отличие от установки деревянных щитов, которые требуют предварительного расчета опалубки ленточного фундамента.

Металлические щиты более прочны, они гарантируют гладкую и ровную поверхность, но используют их, как правило, при крупных строительствах – строительные компании, так как в частных случаях этот вариант экономически невыгоден. Не выгодно если покупать металлическую опалубку даже для строительства двухэтажного дома, можно выиграть, если арендовать изделие, опять же – все зависит от расценок компании-поставщика.

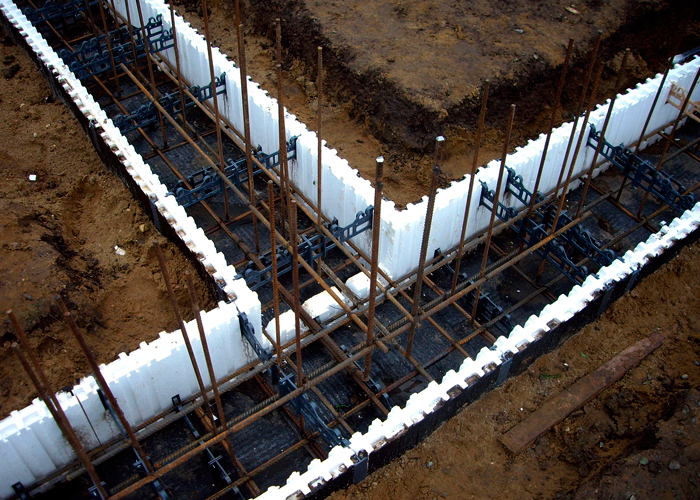

Несъемные типы опалубки

ленточный фундамент

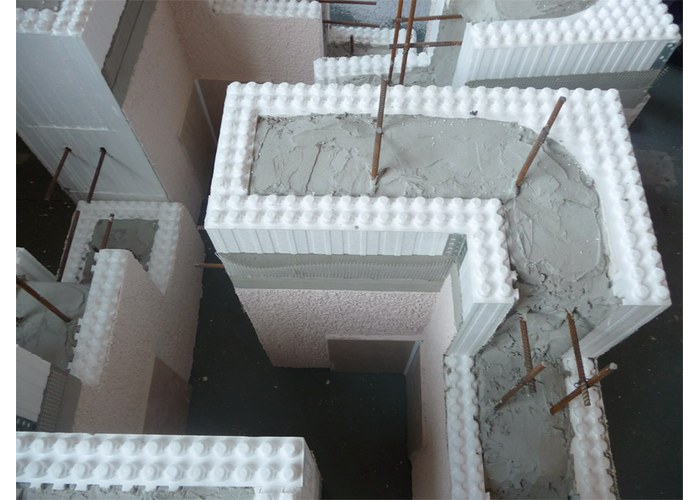

Опалубка для ленточного фундамента бывает несъемного типа. Элементы этой конструкции представляют собой пустотелые блоки, зачастую U-образной конфигурации. Выливают формы из пенополистирола, ячеистых видов бетона. Данные изделия имеют несомненный плюс с точки зрения теплоизоляции.

Прочность и скорость сборки происходит благодаря пазовым соединениям. Несъемные конструкции этого типа имеют один существенный минус – они очень дороги и больше подходят для крупных застройщиков, и не пользуются особой популярностью среди частных строителей.

Для фундамента своими руками такой вариант – ячеистый бетон вряд ли подходит, к тому же некоторые изделия имеют большой вес, что затрудняет процесс самостоятельного строительства. Также дорого обходятся стенки опалубки собираемые из пенополистирола. Плюсом можно считать, что фундамент не промерзнет, а также то, что для сборки опалубки предлагается все в комплекте:

  • пластины пенополистирола;
  • угловые повороты;
  • распорки;
  • фиксаторы;
  • прутья арматуры.

В случае с пенополистироловыми плитами остается только знать – как правильно выставить элементы опалубки и можно начинать собирать конструкцию. С такой работой легко справляются специалисты из строительных компаний, но нанимать их, как и покупать готовую несъемную опалубку может позволить себе не каждый частный домостроитель.

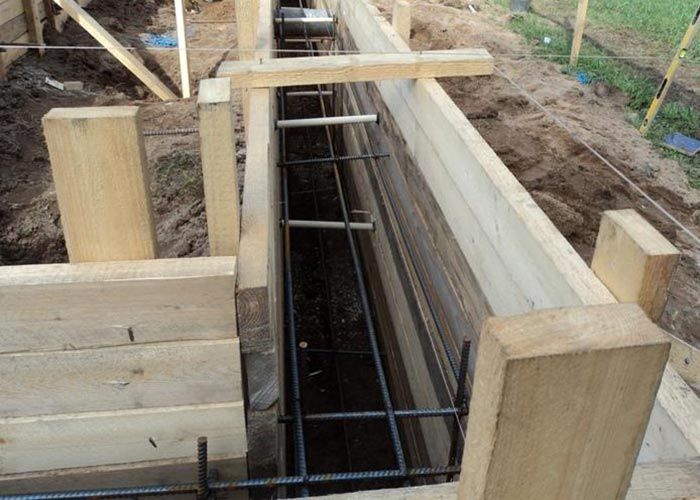

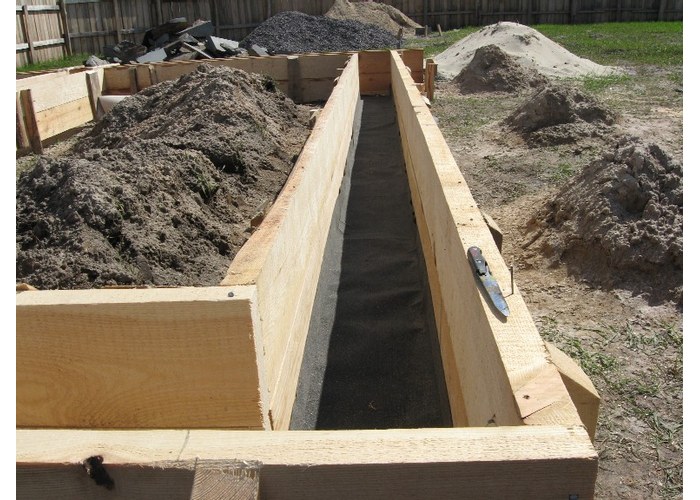

Опалубка из досок

своими руками

Самый популярный вариант для сборки опалубки своими руками из доски. Как правило, частные застройщики собирают и подгоняют доски для щитов опалубки прямо на своем участке. Можно также заказать в столярном цехе, предварительно рассчитав размеры будущей конструкции.

Не стоит забывать, что существует СНиП, в котором регламентируют стандарты прогиба опалубки. По существующим нормам для опалубки прогиб в среднем 1/350, при этом для подземной части он увеличен. Непрофессионалам совет – в создании опалубки из досок, как и из любого другого материала, крепления, стенки лучше делать с запасом прочности.

Расчет материала

расчет

Так как наша статья больше ориентирована для самостоятельного возведения опалубки, а при таком варианте в основном конструкция строится из обычной доски и бруса, то и рассчитывать мы будем количество требуемых для работы досок и бруса. Чтобы произвести расчет опалубки для ленточного фундамента необходимо выяснить длину периметра фундамента.

Так как у опалубки две стенки, то это значение, умножаем на 2. Далее, полученное значение следует разделить на длину доски. Таким образом, мы рассчитали количество досок, которые требуются для одного ряда конструкции. Для полного подсчета, высоту фундамента делим на ширину доски – теперь мы узнали — какое количество доски требуется для постройки опалубки.

Зная, что в 1 м3 от 42- до 63 досок, можно высчитать требуемый материал в кубометрах, но для этого нужно знать точные размеры пиломатериала: длина, ширина, толщина.

Составление проекта и подготовка площади

для ленточного фундамента своими руками

Любое строительство начинается с проектирования. В нашем случае следует знать геологические особенности региона, уровень грунтовых вод и глубину промерзания грунта. Качество фундамента будет высоким, если при монтаже учитывались эти параметры.

К примеру, ленточный фундамент не закладывается ниже грунтовых вод, к тому же глубину заложения определяет фактор промерзания грунта. После этого составляется проект здания – с точными размерами фундамента. Далее, следует очистить площадь от мусора, растительности, если требуется, то выровнять участок.

После чего приступают к разметке, устанавливают колышки, протягивая между ними шнур. На этом этапе, если нет уверенности, то воспользуйтесь услугами специалиста, который произведет точную разметку, пользуясь знаниями и специальным инструментом.

Копка траншеи и укладка подушки

Копка траншеи

Под ленточный фундамент можно выкопать траншею, не использую спецтехнику. На это может уйти много часов, но можно и нанять экскаватор, который справится с работой гораздо быстрее, чем, если копать траншею лопатой. Лопата в любом случае пригодится, так как придется ровнять стены траншеи и выбросить со дна осыпавшийся грунт.

Опалубку фундамента устанавливают двумя способами: на подушку или ее нижняя часть устанавливается ниже. Для подушки берется гравий с песком и укладывается на дно траншеи толщиной 15-20 см. Подушку рекомендуется утрамбовывать, для этого можно сделать трамбовку из небольшого обрезка бревна, прибив к нему ручку.

щиты

Как подсчитать количество досок для опалубки мы рассказали выше, теперь о том, как сбить щиты, а потом соединить их в траншее. Не стоит делать слишком длинные щиты, достаточно 3-4 метра для одного элемента. Для соединения досок используются бруски 40-50 мм или толстые рейки.

Не стоит пользоваться саморезами, во-первых, это дорого, во-вторых, при разборке щитов верхняя часть может забиться бетоном, что создает проблему при откручивании. Между брусками расстояние возьмите в 1 метр, если наши щиты длиной 3-4 метра, то первый обрезанный брус прибивайте начиная от 50 см от края. После сборки щитов, приступают к этапу установки опалубки для ленточного фундамента.

Монтаж щитов

Подготовливаем

Вооружившись строительным уровнем и отвесом можно начинать опускать собранные щиты в траншею. Крепятся щиты друг к другу с помощью обрезков, которые забиваются с наружи. При установке щитов нужно следить за горизонтальностью и особенно за вертикальным уровнем элементов, используя отвес и монтажный уровень.

Для усиления угловых соединений сначала их закрепляют кусками обрезков, после чего на каждую доску с наружной стороны прибивают стальной угольник. Стены между собой, кроме обрезок досок, дополнительно скрепляют стяжками, чтобы во время заливки бетона противоположные стороны не разошлись.

Обязательно устанавливаются деревянные укосы с наружных сторон стен. Укос – это кусок доски со спиленным под 45 градусов углом. Его устанавливают между грунтом и стенкой, либо, если расстояние большое, то делаются угольники, которые прибиваются к самой нижней части стенки.

При установке съемных опалубок заранее беспокоятся о процессе демонтажа. Чтобы его облегчить, стенки щитов смазывают гидрофобными составами или устанавливают полиэтиленовую пленку. Верхний край опалубки должна возвышаться над землей, если это строительство дома, минимум на 30 см.

При установке опалубки, следует заранее подготовить отверстия под водопроводные и канализационные трубы, для этого на определенном уровне укладывают асбоцементные или полимерные трубы. После этих работ можно приступать к заливке бетонной смеси.

Демонтаж опалубки

щит

Нужно, чтобы прошло не меньше недели, когда можно будет приступить к демонтажу конструкции. Вся работа делается в обратном порядке, сначала снимаются все крепежи, стяжки и хомуты, а на конечном этапе демонтируются щиты. Если щиты были обработаны или была уложена пленка, то стенки легко и быстро отстанут от фундамента.

В других случаях потребуется легкое простукивание досок, пока стенки не отстанут от бетона. Сегодня вы узнали, как сделать опалубку для ленточного фундамента, теперь можно приступать к работе, удачи вам!

Опалубка для ленточного фундамента своими руками

В последнее время многие владельцы частных приусадебных участков решаются самостоятельно возводить коттеджи или загородные дома большой площади. Для того чтобы конструкция выдержала соответствующую нагрузку, фундамент лучше делать монолитным.

При подготовке монолитного фундамента приходится применять дополнительные элементы, чтобы настил был ровным. В их число входит опалубка для ленточного фундамента, представляющие собой сделанные из дерева формы будущего здания, заполняемые впоследствии бетоном и подлежащие демонтажу после его застывания.

Крупные фирмы берут подобные конструкции в аренду либо постоянно пользуются элементами собственного производства. Для единоразового строительства нет смысла покупать или брать в аренду эти деревянные формы. Их можно сделать своими руками.

Изготовление опалубки для ленточного фундамента

опалубка для ленточного фундамента

Основная задача конструкции состоит в том, чтобы сохранить форму залитого бетона в ходе затвердевания

Основная задача конструкции состоит в том, чтобы сохранить форму залитого бетона в ходе затвердевания. Устройства могут быть изготовлены из следующих материалов:

  • Строганые обрезные доски с идеально ровной поверхностью хотя бы с одной стороны. Толщина древесины должна быть не меньше 3 сантиметров;
  • Листы фанеры. Легкодоступный и недорогой материал, который выдерживает незначительные нагрузки. При толщине листов фанеры в 1-1,5 сантиметра применяется при строительстве заборов из бетона или технических построек.
  • Пластик. При использовании пластиковых конструкций будущая стена не имеет шероховатостей, но этот вид не оправдывает себя в частном строительстве из-за высокой цены;
  • Металл. Самый затратный вариант изготовления форм. Применяется в крупном строительстве.

При индивидуальном строительстве чаще всего решение принимается в пользу обшивки из дерева. Это обусловлено тем, что древесина является самым дешевым и доступным подручным материалом. Доски можно легко крепить между собой при помощи шурупов, гвоздей или уголков. Также просто их демонтировать для дальнейшего использования. Все другие материалы требуют больших капиталовложений при том же коэффициенте полезного действия.

Опалубка для ленточного фундамента легко делается своими руками, не требует каких-либо специальных навыков, однако является затратной по времени, из-за чего многие фирмы и владельцы частных домов предпочитают покупать готовые элементы или брать их в аренду.

Устройство

опалубка для фундамента ленточного

В настоящее время набирают популярность несъёмный и комбинированный вид, поскольку в данном случае обеспечивается утепление жилой площади

Исходя из нагрузки, которую должна выдерживать обшивка, формируют саму конструкцию удерживающих элементов. Существует три вида монтажа опалубок, которые можно сделать своими руками:

  • Разборная конструкция или, другими словами, съёмная. Состоит из отдельных частей древесины, сбитых в форму щита заданного размера, собирающихся в единую композицию перед началом работ по утрамбовке смеси и подлежащую демонтажу после их завершения;
  • Несъёмная конструкция. Выполняется из пенополистирольных блоков, установленных на подпорках, заполняемых смесью и после затвердевания остающихся частью фундамента, выполняя при этом роль утеплителя;
  • Комбинированная конструкция. Является промежуточным вариантом, включающим в себя два вида конструкций, при этом в подготовленную деревянную форму дополнительно укладываются плиты любого утеплителя с двух или одной стороны, и после разборки деревянной части они остаются несъёмными.

В настоящее время набирают популярность несъёмный и комбинированный вид, поскольку в данном случае обеспечивается утепление жилой площади. Несъёмная конструкция является самой безотходной и не требует дополнительных укреплений.

Рекомендуем к прочтению:

Установка элемента в ходе строительства

ленточный фундамент опалубка

Раскосы готовят из остатков дерева любого состояния своими руками

Форма монтируется по всему периметру основы, включая глубину, и выводится как минимум на 30 сантиметров от земли для цокольной части фундамента. Такую работу легко сделать своими руками.

В случае, когда владелец выбрал съёмный или комбинированный вариант, работу по монтажу следует начинать с комплектации сборных щитов, состоящих из фанеры либо досок.

Сырьё нужно брать сухое. Для обеспечения ровной поверхности следует избегать щелей. Высоту щитов нужно рассчитывать на уровне 5-7 сантиметров выше планируемой ленты строительного основания. Доски собираются в щиты при помощи крепления брусков поперек конструкции, расстояние между креплениями не должно превышать 1 метра. Гвозди, саморезы или пластины для креплений забиваются с противоположной стороны от той, в которую будет заливаться бетон. Устройство формы из фанеры ничем не отличается от монтажа из досок. Разница заключается только в том, что листы фанеры крепятся не друг к другу, а к раме.

Учитывая характеристику грунта, на котором планируется ленточное основание, можно осуществить монтаж конструкции исключительно над землей либо внутри вырытой ямы. Стены котлована следует предварительно выровнять по максимуму. Готовые блоки из досок или фанеры устанавливаются вертикально по краям котлована и крепятся для фиксации опалубки раскосами. Такое устройство монтируется для обеспечения стабильной конструкции.

Раскосы готовят из остатков дерева любого состояния своими руками. Они ввинчиваются колышками в землю на расстоянии около одного метра друг от друга. К готовым блокам раскосы прикрепляются саморезами в том месте, где бруски соединяются с досками. В другом варианте их крепят к специальным накладкам из остатков доски, которые прибиты к брускам. Располагают раскосы соответственно рассчитанным расстояниям поперечных брусков и блоков (не более 1 метра). Чтобы устройство было более устойчивым, промежуточные перемычки нужно установить на расстоянии 0,5 метра. В качестве материала подойдут оставшиеся подручные доски.

Основное, что нужно делать при установке и фиксации, – это следить за тем, чтобы опалубки находились строго вертикально и не имели изгибов по всей длине фундамента. Контролируется этот процесс при помощи рейки, правила или ватерпаса длиной в два метра. Ось крепления не должна смещаться по отношению к проектному положению основы дома. Допустимые отклонения составляют не более 2-3 миллиметров.

Чтобы установка обшивки была проведена идеально, нужно сделать в них пропилы. В этом случае устройство контролируется с помощью висящих либо натянутых ниток и проволок. По ним же следует продолжать осуществлять контроль за высотой ленты и уровнем заливки. В некоторых случаях необходимую высоту отмечают маркером по внутренней поверхности деревянного устройства.

Рекомендуем к прочтению:

После того, как крепление готово, низ накрывается гидроизоляционным материалом, чтобы бетон соответствовал заданной прочности. Укладывается гидроизоляция с дополнительным напуском для того, чтобы не допустить её разрыва в процессе бетонирования.

Установка в неустойчивом месте

фундамент ленточный опалубка

При неустойчивом грунте опалубку устанавливают, начиная со дна траншеи

Самый сложный вариант установки опалубки, но его тоже возможно сделать своими руками. При неустойчивом грунте опалубку устанавливают, начиная со дна траншеи. Зачастую подводные грунтовые воды требуют, чтобы дно конструкции тоже было укреплено при помощи форм. Обязательным условием является укладка гидроизоляции в самый низ.

При неустойчивом грунте опалубку для ленточного основания формируют комбинированным способом. Подземная часть, утопающая в грунте, выполняется из любого утеплителя, который вам подходит для данного вида строительства. Учтите, что он навсегда остаётся частью дома.

Неустойчивые грунты могут обрушиться в любой момент после сильного дождя, поэтому основа делается более высокой и крепление, соответственно, тоже изготавливается из досок длиной свыше одного метра. Чтобы правильно заложить объект строительства, вырывают траншею с определенным углом наклона и допустимой шириной для удобного монтажа блоков. Принцип установки в остальном остаётся практически идентичным предыдущему.

Существенное отличие этого метода заключается в том, что в основание под опалубку заливается небольшой бетонный слой с армированной сеткой. Это делается для придания прочности всему зданию и невозможности подмыва основания дома грунтовыми водами. Осуществить это нужно за несколько дней до установки.

Иногда во время монтажа при помощи деревянных рам применяют так называемые стяжки, которые, по сути, представляют собой маленькие шпильки. Изначально необходимо просверлить в фанерной доске углубления, а в самой опалубке поместить трубки из стали. Длина последних приравнивается к ширине самой ленточной основы. Расстояние между такими стяжками не более 50 сантиметров. Обязательно соблюдайте это правило. Осуществляя демонтаж, элементы крепления устраняют, а оставшиеся углубления декорируются раствором из цемента любой марки.

Установка комбинированным методом

установка опалубки фундамента

Особых отличий от предыдущих методов при установке комбинированным способом нет

Особых отличий от предыдущих методов при установке комбинированным способом нет. Кроме того, что в крепких устойчивых грунтах дополнительная траншея не роется. Главное – это добиться максимально гладкой поверхности вырытой траншеи под укладку ленточного фундамента. Верхняя часть изготавливается стандартным методом с фиксацией щитов из досок или фанеры при помощи упорных раскосов, а нижняя уходит на глубину фундамента и является несъёмным уплотнителем. Впоследствии верхняя часть подлежит демонтажу после полного затвердевания бетона.

Вывод

из чего сделать опалубку для ленточного фундамента

Опалубки играют ключевую роль в формировании устойчивого и крепкого основания дома, дачи, подвального помещения

Изготовление опалубки – процесс трудоёмкий, но посильный. Сделать этот элемент строительства не так сложно. Опалубки играют ключевую роль в формировании устойчивого и крепкого основания дома, дачи, подвального помещения, бани, сарая, забора и других технических построек, нуждающихся в фундаменте. Помните, что любой дом, в первую очередь, начинается с фундамента. Таким образом, высказывание «Мой дом – моя крепость» можно дополнить фразой «Опалубка – её основа!».

Как поставить опалубку под фундамент своими руками

Как поставить опалубку под фундамент

Под частные дома устраиваются самые разные виды фундаментов. Однако каким бы не было основание здания, заливается оно чаще всего в дощатой опалубке. Какой именно пиломатериал подойдет для ее изготовления лучше всего и о том, как ставится опалубка под фундамент постройки, и поговорим ниже.

Конструкция опалубки для ленточного фундамента

Для устройства ленточного фундамента может быть использовано всего два вида опалубки – обычная и переставная. В том случае, если вы решили возвести жилой дом, стоит использовать первую разновидность. Возводя же какую-нибудь незначительную хозяйственную постройку, можно сэкономить время и материал, воспользовавшись переставной опалубкой.

Вот такие материалы нужно будет подготовить:

Материал Параметры Назначение
Доска обрезная От 2.5мм Изготовление щитов опалубки
Брус От 30*50мм, длина=высота фундамента+40см Изготовление щитов опалубки
Гвозди 70мм
Брус 50*50мм Подкосы, колья, распорки
Брус 70*70мм Хомуты
Проволока 2 - 3 мм стальная Скрутки

Также приготовьте молоток и лопату.

Изготовление опалубки под фундамент начинается со сборки щитов. Берется несколько досок и набивается на брус (щели не более 3мм). Гвозди забивают так, чтобы шляпки оказались в последующем внутри опалубки. После сборки свободными должны остаться по 20см бруса с обоих краев. Шаг между брусьями по длине – 70-100мм.

Итак, как делается надежная опалубка под фундамент? Установку щитов производят так:

  • Свободный нижний конец каждого бруса опоры утапливают в грунт;
  • Из бруса нарезают распорки одинаковой длины;
  • Временно крепят щиты на длинные колья (можно из толстых веток) с внутренней и внешней стороны. Горизонтально по уровню устанавливают распорки;
  • Вбивают на некотором расстоянии от щитов колья из бруса;
  • Между щитами и вбитыми кольями устанавливают подкосы;
  • Вытаскивают временные колья, выравнивая щиты по вертикали. Иногда для придания сооружению дополнительной жесткости используются специальные хомуты. Как именно их сделать смотрите на картинке ниже.

Конструкция опалубки для ленточного фундамента

В том случае, если фундамент не слишком длинный, вместо хомутов можно применить проволочные скрутки. Верхние концы брусьев противоположных щитов обматывают проволокой, вставляют в нее металлический прут и начинают вращать его. В результате щиты стягиваются, плотнее прижимаясь к распоркам. При таком способе лучше дополнительно установить горизонтальные бруски по грунту между щитами и кольями.

Переставная опалубка под фундамент делается своими руками всего из двух щитов длиной 3-4м. Устанавливается она точно так же, как обычная. После заливки бетона выжидают сутки и переставляют щиты дальше по длине траншеи. При таком способе край получающихся отрезков бетонной ленты делают скошенным. В этом случае получится более прочная лента.

Совет: Для того, чтобы стенки фундамента получились более гладкими и вода из раствора не впитывалась в древесину, можно обтянуть щиты изнутри полиэтиленом.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

Опалубка для плитного фундамента

Далее посмотрим, как поставить опалубку под плитный фундамент. Сбивается она также обычно из досок и бруса. Сначала в грунт забивают стойки, а затем оббивают их досками. Для устойчивости устраивают подкосы точно так же, как при устройстве опалубки для ленточного основания под дом. По углам щиты скрепляют уголком.

Опалубка для плитного фундамента

Важно: Опалубка как для плитного, так и для ленточного фундамента должна быть выше будущего цоколя примерно на 5см. При этом верх залитой бетонной ленты можно будет выровнять, без риска перелить смесь через края.

Возведение опалубки для столбчатого фундамента

В качестве опалубки под столбчатый фундамент часто используют асбоцементные трубы. Иногда ее делают и просто из рубероида. В последнем случае материал сворачивают в трубу и опускают в яму.

Возведение опалубки для столбчатого фундамента

Для заливки части столба над грунтом используется и опалубка из досок. Делают ее также из небольших щитов, закрепленных подкосами или уголком.

Таким образом, ответ на вопрос о том, как поставить надежную опалубку под фундамент дома или какой-нибудь хозпостройки своими руками, зависит от типа бетонного основания. В любом случае сборка подобной конструкции ничего суперсложного собой не представляет.

Видео по теме "опалубка своими руками":

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

Опалубка для ленточного фундамента: как правильно ее сделать

Ленточным называется разновидность фундамента, представляющая собой железобетонную конструкцию в виде замкнутого контура. Этот элемент здания является основой всех несущих стен – внутренних и наружных.

Его строительство невозможно без сборки опалубки для ленточного фундамента. Это специальные формы, собираемые из щитов и укреплённая распорками и стяжками. Их основная функция – придание раствору заданной формы.

Виды опалубки для ленточного фундамента

Выбор устройства опалубки для ленточного фундамента зависит от условий эксплуатаций. При выборе варианта опалубки для мелкозаглубленного ленточного фундамента следует принимать во внимание:

Пример опалубки ленточного фундамента

  • Климатические условия. При низких температурах показатели прочности материалов меняются, поэтому при необходимости строительства в зимний период необходимо строить более прочные варианты опалубки.
  • Состав раствора. Показатели давления, оказываемого раствором на опалубочные формы, зависят от состава раствора, а именно от его вязкости и размера используемых фракций.

Совет! Степень нагрузки на опалубочные формы зависит еще и от скорости заливки раствора и способа уплотнения бетонной смеси.

  • Качество материалов. Для сборки опалубки применяют разные варианты материалов, поэтому конструкция форм зависит от их свойств.

По способу использования существует два вида оборудования – стационарное или несъемное и переставное или съемное.

Несъемная

Стационарная опалубка для фундамента остается частью ленточного фундамента. Поэтому для её изготовления используются материалы, которые способны улучшить эксплуатационные качества фундамента.

Несъемная опалубка для фундамента дома

Так, формы из железобетонных плит позволяют экономить на растворе, без ухудшения показателей прочности. А опалубка, собранная из листов или блоков, выполненных из экструдированного полистирола, обеспечивает дополнительную тепло- и гидроизоляцию.

Съемная

Для постройки опалубочных форм для мелкозаглубленного фундамента нередко используют переставные формы. Щиты можно сколотить из досок или изготовить из влагостойкой фанеры.

Преимущество этого варианта в том, что щиты можно использовать неоднократно, переставляя их после застывания бетона на другое место.

Материалы для опалубки

Для изготовления опалубки для ленточного фундамента применяются разнообразные варианты материалов. Однако при выборе нужно учитывать основные требования, предъявляемые к опалубочным системам, именно они определяют необходимость использования определенных материалов:

Деревянная опалубка для ленточного фундамента

  • Сопротивляемость на изгиб. Допустимый прогиб щитов при заливке бетонной смеси не должен превышать 2 м.
  • Жесткость. Элементы, из которых собрана конструкция, должны быть качественно соединены между собой.

Совет! Перед выполнением заливки нужно обязательно проверить качество креплений.

  • Гладкость щитов. Перепады по уровню на поверхностях щитов не должны быть более 2 мм. Такие же требования предъявляются и к местам соединений щитов.
  • Точность геометрии. Материал щитов не должен быть склонен к перекашиванию при контакте с влагой.

Металл

Металл – подходящий материал для опалубки ленточного фундамента. Но применяют его, в основном, в профессиональном строительстве, поскольку он довольно дорогой. Для сборки форм применяются листовой прокат толщиной до 2 мм.

Металлическая опалубка для фундамента

Этот материал позволяет изготавливать формы сложных конфигураций, например, полукруглые. Опалубка из металла может быть съёмной и несъемной. В последнем случае, арматура приваривается к опалубочным формам, что увеличивает прочность конструкции.

Железобетон

Использование железобетонных плит для опалубки под фундамент также требует дополнительных финансовых затрат. В зависимости от толщины плит при выполнении заливки можно сократить количество бетонного раствора.

Наличие стационарной железобетонной опалубки позволит сохранить прочностные показатели отливаемой конструкции даже при уменьшении толщины основной детали. Недостатком варианта является внушительный вес плит, из-за чего возникает необходимость применять грузоподъемную технику.

Металлическая опалубка фундамента

Совет! При сборке опалубки из готовых железобетонных плит нередко возникают затруднения с подгонкой размеров. Кроме того, этот материал не позволяет строить фундаменты сложной конфигурации.

Пенополистирол

Пенопластовая несъемная опалубка под ленточный фундамент — практичный вариант. Собираются формы быстро, поскольку они имеют небольшой вес и их легко перемещать вручную. Кроме того, этот материал отлично выполняет функции теплоизолятора.

К недостаткам стоит отнести не безупречность с точки зрения экологии, все же пенополистирол – материал искусственного происхождения. Еще один существенный негативный момент — материал при нагревании выделяет токсичные вещества, что крайне опасно при пожаре.

Древесина

Планируя сделать опалубку для фундамента своими руками, многие выбирают в качестве материала древесину. Это доступный и легкий в обработке материал. Из досок и бруса сколачивают щиты, затем нужно будет герметизировать щели и подготовить распорки.

Пример деревянной опалубки для фундамента

Из дерева изготавливают переставную опалубку, для создания несъемных форм этот материал непригоден.

Подручные материалы

Для изготовления опалубки для ленточного фундамента своими руками могут быть использованы и подручные материалы. Как правило, применяется листовой материал. Например, профлист или шифер. Единственным преимуществом такого решения является её дешевизна, а вот недостатков немало, в частности, это:

  • сложность сборки, скреплять между собой листы шифера совсем непросто;
  • низкие показатели сопротивляемости нагрузки;
  • необходимость установки большого количества дополнительных распорок.

Готовая к заливке опалубка

Совет! Сборка опалубочных форм из подручных материалов – неплохое решение для сооружения небольших построек – беседок, заборов и пр. Применять этот вариант опалубки для постройки дома не стоит.

Расчет опалубки

Правильно проведённый расчет опалубочной системы позволяет заранее выяснить, какое количество материалов необходимо использовать. В частном строительстве, чаще всего, применяют древесные материалы, например:

  • доски обрезные длиной от 4 до 6 метров и толщиной от 25 до 50 мм;
  • брус деревянный сечением 50 на 50 или 100 на 100.

Приведем пример расчета количества досок для постройки опалубки частного дома. Имеются данные:

  • необходимо построить фундамент прямоугольной формы длиной 10 метров и шириной 8 метров;
  • высота стенок по проекту составляет 1,2 метра;
  • толщина отливаемой плиты равна 30 см.

Деревянная опалубка ленточного фундамента

Проводим расчеты:

  • сначала вычислим периметр будущего здания или общую протяженность ленточного фундамента. В нашем примере он составит: 8 х 2 + 10 х 2 = 36 метров;
  • поскольку при сооружении опалубочных форм щиты устанавливают с двух сторон, то полученное значение периметра нужно удвоить – 36 х 2 = 72 метра;
  • общая площадь вычисляется путем умножения удвоенного периметра на высоту отливаемой конструкции. В нашем примере – 72 х 1,2 = 86,4 м2;
  • к примеру, планируется применять доску шириной 0,025 метра шириной. Значит, на изготовление щитов должно уйти следующее количество досок: 86,4 х 0,025 = 2,16 м3;
  • расход бруса, как правило, составляет около 30% от кубатуры досок. В нашем примере: 2,16 х 0,3 = 0,648 м3;
  • расход на крепеж и потери составляем 10% от основного, то есть, 2,16 х 0,1 = 0,216 м3.

Готовая к заливке опалубка

Таким образом, с учетом неизбежного образования отходов следует закупить:

  • обрезной доски шириной 25 мм – 2,376 кубометра;
  • бруса – 0,648 кубометр.

Кроме того, потребуется покупка крепежа. В частности:

  • стяжек для щитов длиной 40 см из расчета 1 шпилька на каждые два метра периметра. В нашем примере – 36 : 2 = 18 штук;
  • для каждой шпильки необходимо приобрести защитную трубку из ПВХ и по два фиксатора-конуса;
  • проволока для выполнения стяжек длиной 10 метров.

Совет! Для расчета расхода материала можно воспользоваться специальными калькуляторами, их можно использовать в режиме он-лайн.

Монтаж и демонтаж опалубки

Разберемся, как правильно сделать опалубку для постройки ленточного фундамента. Начинать установку опалубки для ленточного фундамента следует с составления проекта и выполнения расчетов. Далее нужно:

Процесс демонтажа опалубки

  • подготовить строительную площадку и выкопать котлован под фундамент;
  • подготовить щиты из досок или другого материала, длина щитов должна быть 3-4 метра в зависимости от высоты;
  • установить опалубку, опустив щиты в подготовленный котлован;
  • выставить подпорки с обеих сторон через каждые 0,5 метра;
  • выполнить отверстия в щитах и установить стяжки в защитных трубках из ПВХ;
  • следующий момент – необходимо выставить опалубку по горизонту. Для этого по углам траншеи вбиваются колышки и между ними натягиваются веревки, положение которых сверяется по уровню;
  • в финале сборки опалубки ленточного фундамента необходимо будет еще раз проверить правильность выставленных форм, а также качество креплений, они должны обеспечить устойчивость конструкции. После завершения проверки приступают к монтажу арматуры и заливке раствора.

Итак, опалубку для отливки ленточного фундамента можно собирать из различных материалов. В частном строительстве до недавнего времени использовались, в основном, обрезные доски. Но сейчас многие застройщики используют формы из полимерных материалов, в частности, из вспененного полистирола. В любом случае, сначала составляется проект и выполняется расчет, а затем производится закупка материалов и сборка конструкции.

Как поставить опалубку под фундамент?

Дата: 13 июня 2017

Просмотров: 2600

Коментариев: 0

Строительство частных домов, дачных построек и хозяйственных объектов начинается с возведения фундамента, воспринимающего массу строения, компенсирующего реакцию грунта и обеспечивающего устойчивость. Для постройки основания применяют различные материалы. Наибольшее распространение получил литой вариант фундамента, для формирования которого бетон заливается в предварительно подготовленный каркас, называемый опалубкой. Застройщики часто задаются вопросом: как поставить опалубку под фундамент, чтобы обеспечить жесткость конструкции, избежать непредвиденных ошибок?

Желая, своими силами, возвести основу строения, сэкономить деньги и не привлекать для этого дополнительную рабочую силу, разберитесь, как правильно сделать опалубку для фундамента. Эти работы – начальная стадия строительства дома. От качества изготовления, правильности установки зависит устойчивость и долговечность будущего здания.

Если говорить о строительстве, то эта система необходима при заливке фундамента любого типа, но самые большие конструкции нужны при устройстве ленточного монолитного фундамента

Опалубка — это конструкция из щитов, распорок и упоров, которая служит для придания бетонным и железобетонным изделиям формы

Рассмотрим применяемые для фундаментов зданий виды опалубки, остановимся на их свойствах и характеристиках. Разберемся, как смонтировать опалубку своими руками, какие требования предъявляются к опалубочной конструкции.

Характеристики опалубки, виды и свойства

Опалубочная конструкция представляет собой каркас коробчатого типа, собираемый для бетонирования основания. Он выполняет следующие функции:

  1. Обеспечивает требуемую конфигурацию и размеры бетонной основы на протяжении всего периода твердения.
  2. Воспринимает значительные нагрузки, действующие на щиты со стороны залитого бетонного раствора.

Требования к щитовому каркасу:

  • применение качественных материалов;
  • надежная фиксация, точная подгонка элементов;
  • повышенная прочность и надежность;
  • отсутствие щелей, через которые вытекает раствор;
  • быстрая сборка щитов и, при необходимости, демонтаж;
  • обработка специальными составами, исключающими прилипание раствора.
По принципу использования опалубка бывает съемной (разборной) и несъемной

Применяют опалубку и при создании армирующих поясов в кладке стен из строительных блоков

В зависимости от возможности демонтажа опалубочные системы делятся на следующие разновидности:

  1. Разборные. Демонтируются для повторного применения после окончательного твердения бетона. Состоят из комплекта щитов, фиксируемых специальными замками. Широко применяются в загородном и промышленном строительстве при возведении различных строений.
  2. Стационарные. Бетонируются однократно в процессе заливки основания строения. Являются его неотъемлемой частью, обеспечивая повышенную тепловую защиту и надежную гидроизоляцию возводимого здания. Несмотря на повышенную стоимость, пользуются популярностью.

Щиты для опалубки, объединенные в единый каркас, изготавливаются из различных материалов:

  • струганных досок, главным достоинством которых являются низкие затраты на изготовление и установку, а также экологическая чистота. Струганные с одной стороны доски толщиной 30–40 мм объединяются в щиты, к которым не липнет бетон. Материал применяется для возведения фундаментов, воспринимающих значительные нагрузки. Недостаток – проблематичность вторичного использования, так как поверхность необходимо очистить, тщательно высушить, заменить покоробленные элементы;
  • древесностружечных плит толщиной 1,6 см или двухсантиметровой фанеры. Стандартный раскрой фанерных листов и плит ДСП позволяет нарезать заготовки требуемых размеров. Высокая несущая способность конструкции обеспечивается путем установки раскосов с наружной стороны каркаса. Гладкая поверхность элементов каркаса обеспечивает плоскостность основания, снижает расход строительных материалов, необходимых для заделки неровностей на ней;
Несъемная опалубка становится нераздельной частью фундамента

Съемная опалубка демонтируется после того как бетон набрал 50% прочности

  • металлических листов, характеризующихся повышенным ресурсом эксплуатации, увеличенной степенью надежности. Стальные и алюминиевые конструкции позволяют выдерживать десятки циклов бетонирования, однако повышенные затраты, связанные со стоимостью готовых щитов, их доставкой, ограничивают широкое применение при возведении оснований зданий. Собирать и демонтировать металлическую конструкцию можно многократно, благодаря повышенному запасу прочности;
  • пенополистирола, применяемого для формирования стационарных каркасов. Материал позволяет создавать щитовую конструкцию различной конфигурации, надежно сохраняет тепло, устойчив к воздействию влаги. Пенополистирольные щиты для опалубки легко соединяются в общую конструкцию с помощью стальных скоб, надежно герметизируются строительной пеной, устанавливаются однократно без последующего демонтажа. В дальнейшем являются частью основания, обеспечивая его теплоизоляцию.

Как правильно установить опалубку под фундамент

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 830 ( 7.62 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 4966 ( 45.58 % )

Зачем выбирать что-то одно? В городе квартира, а за городом - частный дом. 4616 ( 42.37 % )

Я - свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 483 ( 4.43 % )

Назад

От правильности установки щитовой конструкции зависит долговечность строения. При выполнении работ следует руководствоваться требованиями предварительно разработанного проекта и результатами выполненных расчетов.  Необходимо учитывать следующие факторы:

  • погодные условия. Осуществлять строительство желательно в весенне-летний период при устоявшейся температуре;
  • применяемый материал. Щитовые элементы должны иметь гладкую поверхность, обеспечивающую товарный вид фундамента;
Кроме того, собранные щиты должны иметь гладкую и ровную внутреннюю поверхность: она формирует стены фундамента

Так как вся эта система создается для того чтобы придавать форму бетонным и железобетонным изделиям, то она должна быть достаточно прочной и упругой, чтобы противостоять давлению массы жидкого бетона

  • отсутствие щелей между щитами. Уменьшение концентрации влаги в бетоне снижает прочность монолита, является причиной трещин;
  • высоту конструкции. Высота стенок должна на 0,5 м превышать уровень нулевой отметки, что позволит сформировать надежную основу;
  • прочность щитов. Использование досок толщиной 3–4 см обеспечит прочность конструкции;
  • способ крепления. Забивку гвоздей следует выполнять с внутренней стороны, производя загибку выступающих частей снаружи;
  • обработку поверхности щитов. Использование отработанного машинного масла или специальных составов затруднит прилипание бетона к стенкам.

До того как делать опалубку, следует подготовить участок, на котором планируется строительство. Подготовительные мероприятия осуществляйте по следующему алгоритму:

  1. Очистите строительную площадку от растительности и мусора.
  2. Удалите поверхностный слой почвы, выровняйте поверхность.
  3. Выполните разметку контура траншеи, используя шнур и деревянные колышки.
  4. Извлеките грунт на глубину, указанную в проекте.
  5. Спланируйте дно траншеи, обеспечьте вертикальность стенок.
  6. Засыпьте на основание приямка щебень, смешанный с песком, слоем 10–15 см.
  7. Разровняйте и уплотните щебеночно-песчаную смесь.

Закончив подготовительные мероприятия, можно начинать делать опалубку для будущего фундамента и производить ее установку.

При строительстве более-менее большого здания с большим количеством перегородок, расход на материалы для опалубки фундамента будет очень значительный

Так как дно траншеи или котлована должно быть ровным (уплотняют его и ровняют под уровень), то выставлять горизонтально щиты должно быть просто

Опалубка под фундамент своими руками

Для изготовления щитовых элементов каркаса можно воспользоваться древесностружечными плитами, фанерой или струганными с одной стороны досками. После их разрезания легко получаются заготовки требуемых габаритов. Размеры и количество опалубочных щитов зависят от глубины приямка, а также периметра основания.

Рассмотрим, как сделать опалубку под фундамент ленточного типа с использованием деревянных щитов. Работайте, соблюдая последовательность технологических операций:

  • Нарежьте деревянные доски сечением 40х150 мм на отрезки необходимого размера.
  • Разложите на ровной поверхности нарезанные доски.
  • Соберите, используя саморезы или гвозди, щиты длиной 2–3 метра.
  • Нанесите гидроизоляционное покрытие на щитовую поверхность.
  • Забейте в траншею вертикальные стойки на расстоянии 80–100 см.
  • Зафиксируйте саморезами или гвоздями щиты к опорным брусьям.
  • Установите в зоне стоек раскосы, прочно закрепите их.
  • Изготовьте деревянные хомуты, установите их посередине каждого пролета.

  • Проконтролируйте строительным уровнем горизонтальность каркаса.
  • Проверьте отвесом вертикальность расположения.
  • Обеспечьте неподвижность щитов стальными шпильками или проволокой для вязания.
  • Разместите элементы арматурного каркаса внутри деревянного контура.
  • Закрепите с равным интервалом поперечные бруски в верхней части конструкции.
  • Прикрепите стальные скобы в угловых зонах деревянного контура.
  • Загерметизируйте щели паклей, обеспечивая герметичность.

Закончив ставить щитовой каркас, можно начинать мероприятия по бетонированию фундамента. До завершения процесса гидратации бетона не следует разбирать конструкцию. Помните, что демонтаж следует производить только после полного высыхания бетона. Правильно установленный каркас позволит забетонировать прочное основание, обеспечивающее устойчивость возводимого строения.

Выводы

Изучив рекомендации профессиональных строителей, изложенные в представленном материале, не возникнет вопрос, как сделать опалубку под фундамент. Важно правильно подобрать конструкцию каркаса, использовать для изготовления качественные материалы, соблюдать последовательность выполнения работ. Разобравшись, как делать опалубку, можно самостоятельно выполнить строительные мероприятия и сэкономить денежные средства. При необходимости, проконсультируйтесь со специалистами, рекомендации которых помогут избежать досадных ошибок.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
