Как выбрать арматуру для фундамента – Нужно ли армировать и какую арматуру используют для ленточного фундамента

разнообразие и варианты конструкций, особенности и решение

Сегодня наилучшим решением, направленным на предотвращение разного рода разрушений в фундаментном основании в процессе эксплуатации, является его армирование. Стальные арматурные прутья более пластичные и упругие, чего не скажешь о бетоне. Благодаря этим качествам данные элементы способны принять на себя немалую нагрузку. В то же время, армирование позволяет предотвратить появление каких-либо трещин. Если цель состоит в значительном укреплении основания, то для этого используется армирование, поскольку такая конструкция считается наиболее прочной. В данной статье мы расскажем вам о том, какую арматуру выбрать для фундамента.

Проетирование арматуры

Разновидности арматуры для возведения фундамента

С целью изготовления арматуры, на заводах выпускают специализированную арматурную сталь. Её класс должен быть не ниже, чем Ат400С. Подобную продукцию выпускают двух типов, в зависимости от того, какой они обладают поверхностью. Исходя из этого принципа, арматурные элементы изготавливаются гладкими или ребристыми.

В связи с тем, что арматуру применяют в процессе возведения порой довольно-таки крупных конструкций, к ней предъявляют определённые требования. Сюда можно отнести следующие:

  • стойкость к негативному воздействию коррозионных процессов;
  • высокие прочностные качества;
  • отличная адгезия (сцепление) с бетонными смесями;
  • хорошие пластические характеристики;
  • устойчивость к внешним воздействиям.

Если вы думаете над тем, какую арматуру выбрать для фундамента, то необходимо определиться с требуемым диаметром и классом прутьев.

Подбор необходимой арматуры

В процессе возведения фундаментного основания обычно применяются специализированные прутки, обладающие ребристой поверхностью. Они дают возможность обеспечить самое лучшее сцепление бетонной составляющей и стальных элементов. Стоит также отдельно отметить и диаметр арматурных прутьев. От данного параметра во многом зависит прочность возводимой конструкции.

Требуемая толщина арматуры для фундамента рассчитывается в зависимости от планируемой нагрузки, а также от вида почвы в той или иной местности. Обычно осуществление работ по армированию фундаментного основания не предполагает использование прутьев, толщина которых менее десяти миллиметров. Так, к примеру, диаметр в десять миллиметров для арматурных элементов может иметь место в том случае, когда возводится древесная постройка, причём на устойчивой почве. Если же возводится тяжёлое здание на слабых разновидностях почвы, то в таких случаях актуально использование более толстых арматурных элементов. Их диаметр находится в диапазоне от четырнадцати до семнадцати миллиметров.

Вышеописанные нормы и требования касаются нижних, верхних и продольных арматурных элементов. Вертикальные и горизонтальные поперечные прутки чаще всего не нагружаются настолько. Объясняется это тем, что их основная роль – вспомогательные элементы, необходимы при возведении арматурных каркасов. Теперь становится понятным и логичным то, какие выбирают виды арматуры для фундамента.

В правильном исполнении, фундаментная арматура являет собой высокопрочный каркас, состоящий из четырёх продольных и большого числа поперечных прутков. Основное внимание необходимо сосредоточить на угловых местах основания, поскольку здесь требуется создать наибольшую прочность. Обуславливается такое требование наиболее высокими нагрузками на фундамент именно на данных участках. Исходя из этого, можно отметить, что целостность арматурных элементов в этих местах обладает наибольшим значением. К тому же, прутья могут быть с лёгкостью согнуты, в связи с чем, возникает необходимость в выполнении каркасных углов их продольно-гнутых арматурных прутьев.

Когда будет обустраиваться арматура под фундамент, каждый прутик в ней должен быть надёжно соединён друг с другом. С этой целью прибегают к одному из двух способов:

  1. В рамках первого способа используется вязальная проволока. Простой способ, не требующий дополнительного оборудования.
  2. Второй же вариант предусматривает осуществление сварки. Для этого необходимо выполнить именно электрическую сварку. Немало специалистов уверяют в том, что термическая обработка может привести к ослаблению прочностных качеств арматурной конструкции. В связи с этим, рекомендуется всё же использовать первый метод.

Выбор арматуры для ленточного фундамента

Арматура для ленточного фундамента

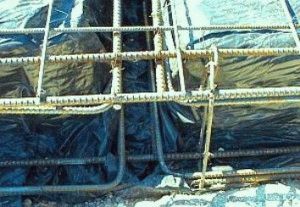

Устанавливается арматура для ленточного фундамента примерно в то же время, когда и возводится опалубка. Что касается ширины ЛФ-основания, то она нередко бывает намного меньше, нежели его высота. В связи с этим можно сделать логичный вывод о том, что такой фундамент более подвержен прогибу горизонтального характера, особенно если сравнивать с основанием плиточного типа. Данный фактор во многом влияет на конечный выбор толщины применяемой арматуры. Поэтому в подобных случаях чаще всего применяются арматурные прутья, обладающие наименьшим диаметром – в десять миллиметров. В очень редких случаях применяют более толстые размерности.

В процессе армирования основания ленточного типа создаются верхний и нижний пояса. Что касается их количества, то данный параметр полностью зависит от того, какая высота фундамента. Так, например, для того чтобы возвести основание сорокасантиметровой ширины, нужно будет взять четыре арматурных прутка, при этом два из них составят нижний пояс, а два других – верхний пояс.

Если имеет место наличие в местности подвижной или сыпучей почвы, то потребуется добавление дополнительных продольных прутков. В остальных ситуациях подобное укрепление уже будет нерационально. Объясняется это увеличением затрат на возведение такой конструкции. Это же правило необходимо помнить и тогда, когда осуществляется вязка арматуры для фундамента.

Выбор арматуры для монолитного основания

Арматура для монолитного фундамента

В процессе армирования монолитного фундаментного основания можно столкнуться с некоторыми трудностями, связанными с тем, что подобное сооружение может обладать несколькими различными частями. Так, например, может сосуществовать плитная и ленточная части, но вот их каркас должен быть единым. Рабочие арматурные стержни должны обладать диаметром, который не меньше десяти миллиметров.

Если монолитное сооружение составляет несколько сеток горизонтального типа, то армирование осуществляется отдельными, взаимно перпендикулярными стержнями. Что касается расстоянием между арматурными прутьями, то оно обычно находится в диапазоне от десяти до двадцати сантиметров. Подобная конструкция предусматривает фиксацию внутренних стержневых пересечений с помощью специальной проволоки или сваркой.

Новые технологии в армировании фундамента

Прогресс не стоит на месте и в строительной сфере, сегодня всё большей популярностью обладает пластиковая арматура для фундамента. Её используют с целью укрепления бетонного монолита, который образует фундаментное основание. Такую арматуру устанавливают в бетонную смесь в процессе её заливки. Подобная арматура являет собой высокопрочные стержни, имеющие гладкую и ребристую поверхность. При изготовлении ребристого профиля, его обматывают нитью из стекловолокна.

К числу сильных сторон пластиковой арматуры можно отнести то, что её можно применять в процессе возведения абсолютно всех разновидностей и типов фундаментного основания. Примечательно, что у бетонной смеси и у стеклопластиковой арматуры совпадают коэффициенты теплового расширения. Благодаря этому свойству такую арматуру можно использовать в роли составляющего фундаментное основание элемента, поскольку она сможет надёжно предотвращать появление трещин. К тому же, будет уменьшена деформация, благодаря чему фундамент не просядет.

В то время, когда монтируется стеклопластиковая арматура для фундамента, пластиковые прутья должны быть соединены с использованием стяжек или специальной проволоки. Использование этих элементов обладает массой преимуществ. Так, к примеру, становится возможным обеспечение удобство в работе, они не ржавеют и сохраняют геометрическую неизменность каркасной конструкции в процессе её заливки бетонной смесью.

Как видите, на выбор арматуры влияет огромное количество немаловажных факторов. Отнеситесь к этому действию со всей ответственностью. Успехов вам!

Как выбрать и рассчитать арматуру для фундамента? [Y]

Разновидности арматуры для фундамента

Раньше для придания прочности бетонным конструкциям применялись различные марки стали, но сегодня все большее распространение получает стеклопластиковая арматура. Связано это с появлением недорогих видов высокопрочного пластика, сохраняющего свои прочностные характеристики в течение многих десятилетий.

Внедрение пластиковой арматуры началось сравнительно недавно, но уже сегодня можно говорить, что она обладает рядом значимых преимуществ. В то же время строители и инженеры не спешат использовать ее, опасаясь его пластичности и склонности к деформации. В профессиональной среде предпочтение по-прежнему отдается стальным прутьям.

Как стальная, так и пластиковая арматура делится на два типа по форме поверхности:

  1. Гладкая. Обычные прутья с круглым сечением и гладкой поверхностью;
  2. Рифленая. На поверхности такой арматуры присутствует рельеф из специальных выступов, располагающихся под углом по отношению друг к другу и продольной оси прута. Наличие такого рифления существенно улучшает сцепку арматуры с бетоном и повышает общую прочность фундамента.

Выбор материала и типа поверхности зависит не только от финансовых особенностей проекта, но и от других требований, которые будут более детально рассмотрены далее.

stekloplastikovaya-stalynaya-armatura-sravnenie

Особенности стальной арматуры

Сталь – прочный и относительно пластичный сплав на основе железа, позволяющий надежно укрепить фундамент, защитив его от растрескивания. Правильно рассчитанный каркас позволяет компенсировать механические перегрузки, возникающие при сезонных деформациях почвы (они связаны с перемещением грунтовых вод, климатическими изменениями и другими факторами). Для возведения фундамента чаще всего используется 12-миллиметровая рифленая арматура.

Главная проблема недорогих сортов стали – склонность к коррозии, а большинство существующих способов повысить коррозионную стойкость приводят к резкому удорожанию материала. Бетон обладает не очень высокой гигроскопичностью, но при длительной эксплуатации вода проникает в его структуру, из-за чего стальная арматура начинает разрушаться. Традиционно данную проблему решают, соблюдая определенный зазор между арматурой и краем фундамента (6 см и более).

foto-armatura-stalynaya

Особенности пластиковой арматуры

Пластик для этой цели стал использоваться сравнительно недавно, поэтому пока не получил столь же широкого распространения, как сталь. Строители опасаются использовать его из-за повышенной пластичности и текучести, что в долгосрочной перспективе может привести к потере прочности фундамента. Однако стеклопластик все же считается перспективным материалом для этой цели.

Основные преимущества пластика и стеклопластика:

  • высокая влагостойкость и долговечность;
  • химическая инертность по отношению ко многим химикатам;
  • низкая масса и возможность намотки в бухты существенно упрощают транспортировку.

Сейчас пластиковая арматура используется преимущественно для армирования малонагруженных фундаментов. А в случае основательных сооружений и больших кирпичных домов строители пока что предпочитают армировать фундамент каркасом из стальных прутьев.

foto-plastikovaya-armatura

Классификация арматуры по прочности

В зависимости от требований по надежности и нагрузочной способности стальные стержни классифицируют по шкале от С1 до С8. Чем выше цифра, тем выше прочность материала. Обычно это подразумевает более качественную и дорогую марку стали с применением дорогостоящих методов легирования. Класс прочности арматуры в обязательном порядке учитывается при проектировании здания.

Существующие нормативы позволяют без особых проблем рассчитать требуемый класс арматуры для выбранного типа фундамента. В расчетах учитывается общая масса здания, характеристики почвы и ландшафта, наличие грунтовых вод и сезонное изменение их уровня. Разные типы фундаментов имеют свои особенности в плане выбора материала для армирования.

klassifikaciya-armaturi

Армирование ленточного фундамента

Для ленточного фундамента рекомендуется выбирать стальную арматуру с рифлением. Диаметр рассчитывается на основе предварительных данных о нагрузке. Обычно для небольших каркасных построек выбираются прутки диаметром 10-12 мм, для основательных строений требуется уже диаметр не менее 14-16 мм. Армирование ленточного фундамента рекомендуется делать двухуровневым с дополнительным укреплением при помощи вертикальных прутьев.

Несмотря на то, что большинство строителей и инженеров выбирают для ленточного фундамента стальную арматуру, на данный рынок постепенно приходит и стеклопластик. Производители утверждают, что современная стеклопластиковая арматура при аналогичном диаметре обладает повышенными прочностными характеристиками и обеспечивает при этом большую долговечность. Однако на данный момент еще не выработаны нормативы, позволяющие рассчитать требования к каркасу фундамента из стеклопластиковой арматуры.

armirovanie-lentochnogo-fundamenta-2

armirovanie-lentochnogo-fundamenta-1

Армирование плитного и монолитного фундамента

В случаях, если грунт под домом может «поплыть» под действием нагрузки, рекомендуется строить конструкцию на монолитном основании в форме сплошной плиты, обеспечивающей максимальную площадь опоры. Такая форма фундамента требует гораздо больших временных и финансовых расходов, однако обеспечивает повышенную надежность и долговечность конструкции.

Выбор в пользу плитного фундамента подразумевает высокую нагрузку на основание или недостаточно качественную почву, поэтому требования к арматуре достаточно высоки. По этой причине рекомендуется применять каркас из стальных прутьев диаметров 14-16 мм. Данных о возможной замене стальных стержней их пластиковыми аналогами пока что не накоплено – большинство строителей и инженеров предпочитают использовать для высоконагруженных оснований проверенные материалы.

armirovanie-plitnogo-monolitnogo-fundamenta-2

armirovanie-plitnogo-monolitnogo-fundamenta-1

Рассчитываем количество арматуры под фундамент

Чтобы правильно рассчитать количество требуемых материалов (арматуры) на этапе проектирования, необходимо знать устройство фундаментного каркаса. Прутья, залитые бетоном, делают конструкцию более прочной и снижают ее хрупкость, при этом важно, чтобы все они были хорошо закреплены между собой и составляли единую конструкцию. Только правильно собранный (связанный) армирующий каркас может обеспечить надлежащие показатели прочности и надежности готового основания.

В случае ленточного фундамента для изготовления каркаса прутья укладываются параллельными рядами и соединяются между собой вертикально и горизонтально ориентированными перемычками.

В случае плитного основания для повышения общей прочности из прутьев формируются две параллельные решетки, заполняющие всю площадь плиты. Для дополнительного укрепления также применяются равномерно распределенные вертикальные прутья из того же материала.

sxema-ustroistva-fundamenta-monolita

Пример расчета ленточного фундамента

В качестве примера рассчитаем количество арматуры, необходимое для укрепления фундамента дома 6×8 метров с одной дополнительной 6-метровой стеной.

Суммарная длина периметра фундамента составит 48 метров, а в сумме с 6-метровой перегородкой это будет 54 метра. Прутья мы будем укладывать в 4 ряда, соответственно полная длина прутьев, требуемых для всего периметра каркаса, составит 216 метров.

Для придания основанию дополнительной прочности на углах прутья должны идти внахлест, поэтому добавляем еще по 1 метру на каждый угол для каждого ряда прутков. Таким образом, общая длина арматуры увеличивается до 232 метров. Лучше сразу округлить это значение до 240, чтобы был некоторый запас.

Теперь посчитаем, какое количество арматуры потребуется на вертикальные перемычки между каркасными слоями. Если исходить из поперечного сечения ленточного фундамента, равного 1,5×0,5 метра, потребуются прутки длиной 1,4 и 0,4 метра. Через каждый метр будем устанавливать пару горизонтальных и пару вертикальных прутков, соответственно, нам понадобится: 54 * 2 (1,4 + 0,4) = 194 м. Вертикальные и горизонтальные перемычки допустимо делать из более тонкой арматуры (6-8 мм) без рифления.

Дополнительно потребуется тонкая вязальная проволока для фиксации каркаса – примерно 50 см на каждый узел. В общей сложности у нас будет 216 точек соединения, следовательно, потребуется порядка 108 метров вязальной проволоки. Лучше заготовить не менее 120 метров, чтобы был нормальный запас.

Итого на дом с основанием 6×8 метров и одной 6-метровой стеной потребуется 240 метров толстой рифленой арматуры, 200 метров тонкой гладкой и около 120 метров вязальной проволоки.

Пример расчета плитного и монолитного фундамента

Теперь рассчитаем ориентировочное количество арматуры для плитного основания аналогичной площади. Для придания максимальной прочности данному типу фундамента принято устанавливать сплошной каркас с шагом сетки 25 см. Таким образом, нам потребуется 6 * 2 * 4 = 48 отрезков длиной 8 м, и 8 * 2 * 4 = 64 отрезка длиной 6 м. Суммарная длина прутьев для горизонтальных рядов составит 64 * 6 + 48 * 8 = 768 метров.

Вертикальные стержни будут располагаться в каждом шаге сетки и иметь длину 20 см (для 30-сантиметровой плиты). Рассчитаем длину, исходя из их общего количества: 24 * 32 * 0,2 = 153,6 м. Каждый пруток крепится к верхней и нижней сетке в месте пересечения горизонтальных рядом, при этом для надежности закрепление производится поочередно. Соответственно, на каждый пруток будет приходиться 4 узла: 24 * 32 * 4 = 3072. Выделив на каждый узел 30 см вязальной проволоки, получим 921 метр.

Итого на дом с основанием 6×8 метров нам потребуется порядка 780 м толстой арматуры, 160 метров тонкой и порядка 1000 метров вязальной проволоки. Эти цифры наглядно демонстрируют, что расходы на обустройство плитного фундамента выше, чем на обустройство ленточного.

Особенности монтажа фундаментного каркаса

От правильности изготовления армопояса зависят эксплуатационные характеристики строящегося здания, поэтому важно все правильно рассчитать и заранее убедиться, что приобретено нужное количество материала. Нарезка должна осуществляться непосредственно на стройплощадке, чтобы сразу были заметны неточности в расчетах, если таковые имеются (не замеченные вовремя ошибки строители нередко исправляют ценой надежности здания, поэтому лучше перестраховаться).

Для сгибания арматуры используются специальные приспособления, позволяющие получать правильный угол и ровный изгиб. При монтаже арматура сначала укладывается на кирпичи, после чего производится связывание всех узлов. Чем большая нагрузка ожидается на фундамент, тем гуще можно расставлять горизонтальные и вертикальные перемычки. От качества работы на этом этапе зависит надежность всего здания, поэтому здесь важен максимально высокий уровень ответственности.

Диаметр или толщина арматуры для фундамента дома

Одним из самых важных показателей строительной арматуры является диаметр стержней. От него зависит не только прочность конструктивного элемента каркаса или сетки, но и качество совместной работы бетонного монолита и арматурного скелета. Если вы задумали своими руками возводить фундамент с нуля, то должны ориентироваться в вопросах, связанных с выбором арматуры по ее диаметру.

Принцип выбора арматуры по ее диаметру

Толщина (диаметр) арматуры для фундамента выбирается исходя из требуемого относительного содержания рабочей арматуры. Площадь сечения армирующих продольных элементов на срезе должна составлять не менее 0,1% – такое значение указано в нормативном документе СНиП 52-01-2003 «Бетонные и железобетонные конструкции». Что это значит?

Всего лишь то, что площадь арматуры по отношению к общей площади фундамента в разрезе (к площади сечения) должна соотноситься как 0,001 к 1.

В статье «Расчет арматуры для фундамента» мы приводили достаточно подробный разбор методики выбора армирующих элементов – их количества и диаметра – исходя из выбранных параметров фундамента дома. В расчетах используют таблицу, приведенную ниже.

Таблица для расчета количества прутков арматуры

Методика выбора диаметра арматуры

Предположим, мы задумали строительство ленточного фундамента шириной 300 мм (30 см) и высотой 1000 мм (100 см).

Площадь сечения ленты составит: 30×100=3000 см2
Умножаем полученное значение на 0,001 и получаем минимальную площадь поперечного сечения арматурных стержней: 3000×0,001=3 см2

По таблице выше видим, что данное значение соответствует 6 стержням диаметром 8 мм или 4 – диаметром 10 мм. Т.е. арматура ленточного фундамента закладывается в два пояса, либо по 3 стержня в каждом, либо по 2. Учитывая различие в цене на арматуру, выбор становится очевиден – экономичнее принять к установке 4 стержня диаметром 10 мм. Однако если длина каждой стороны фундамента превышает 3 метра, то минимальное значение диаметра (о нем говорится в пособии по проектированию «Армирование элементов монолитных железобетонных зданий») составит 12 мм. Поэтому тут уже нужно смотреть на конкретном примере. Если при указанных выше параметрах фундамента длина ленты превышает 3 м, то смело используем 12 мм стержни.

Для плитного фундамента порядок работы аналогичен, только в этом случае нужно учитывать не только поперечное, но и продольное сечение фундамента (необходимо ориентироваться как раз на последнее). Предположим, что нам необходимо армировать плиту 6000×8000×300 мм (600×800×30 см).
Площадь продольного сечения: 800×30=24000 см2

Расчетная величина поперечного сечения арматуры: 24000×0,001=24 см2
Количество стержней, установленных с шагом 20 см (оптимальные размеры ячеек, которые позволяют удобно заливать бетон для фундамента и обеспечивают полноценную работу железобетона) в две сетки: 2×800/20= 80 шт.

Умножаем значения для 10 стержней в столбце таблицы на 8 и выбираем вариант, который немного превышает 24 см2.
Видим, что ближе всего использование 80 шт. арматуры диаметром 8 мм. Т.к. размер стороны превышает 3 м, то принимаем к установке d=12 мм.

Толщина арматуры и ее функциональное назначение

В таблице ниже мы представили типы арматуры по ее диаметру, функциональному назначению и применению в индивидуальном строительстве. Как правило, элементы диаметром 6-8 мм используются в качестве монтажных. Все, что больше – стержни с периодическим профилем, которые уже работают на изгиб.

Как видите, тип подбираемой по толщине арматуры не зависит от того, какие пропорции бетона для фундамента мы используем и прочих параметров.

Диаметр арматуры, ммПрофильНазначение
6гладкиймонтажная/для формирования хомутов
8монтажная/возможно применение в качестве армирующих элементов буронабивных свай
10периодический (рифленый, ребристый)рабочая/используется для небольших построек с учетом параметров грунта
12рабочая/самые распространенные варианты для возведения ленточного или плитного железобетонного основания
14
16рабочая/используется для больших домов на сложном грунте
Таблица для расчета количества прутков арматуры Загрузка...

Арматура для фундамента: выбор, расчёт, закладка

Арматура для фундамента здания выполняет те же функции, что и скелет в живом организме — для придания ему прочности и устойчивости. Уже этого определения достаточно, чтобы к выбору арматуры и формированию арматурной сетки отнестись с должным вниманием.

Схема армирования фундамента

Схема армирования фундамента.

Выбор арматуры для фундамента

Для создания каркаса бетонного основания традиционно используют стальные прутья. Чаще всего это прутья круглого сечения, хотя для неглубоких ленточных фундаментов в качестве арматуры могут использоваться и стальные прямоугольные пластины. Для повышения прочности и сцепляемости с бетоном у круглой арматуры ее поверхность часто имеет ребристую винтообразную насечку.

В последнее время вместо традиционной металлической арматуры под фундаменты используют полимерную, более известную под названием «стеклопластиковая». В России она пока является экзотикой, хотя в США и Европе используется уже достаточно давно. Стеклопластиковая арматура для фундамента намного легче стальной, абсолютно не подвержена коррозии, а по плотности даже превосходит стальную.

Таблица сечений арматуры для фундамента

Таблица сечений арматуры для фундамента.

Выбирают арматуру под фундамент по ее сечению (диаметру) На рынке есть большой выбор арматуры диаметром от 5 до 32 мм. Понятно, чем больше диаметр прутьев, тем больше прочность каркаса, но и стоить такие прутья будут дороже. Поэтому важно соблюсти баланс прочности прутьев и их цены.

Другой важной величиной является длина прутьев. Она бывает 6, 9 или 11,7 м. Зачастую это создает определенные трудности при укладке арматуры под фундамент, поскольку подобрать длину прутьев для каркаса так, чтобы получилось без остатка, удается очень редко.

При выборе арматуры под фундамент нужно учитывать как тип самого фундамента, так и характеристики грунта, в котором его заливают. Дело в том, что нагрузки внутри плиточного, столбчатого и ленточного фундамента существенно различаются. Но и в одинаковых типах оснований внутренняя нагрузка во многом зависит от несущей способности грунта: чем она выше, тем меньшего сечения арматуру можно использовать.

Для устройства арматурного каркаса дома понадобится:

  • арматурные прутья с ребристой поверхностью;
  • арматурные прутья с гладкой поверхностью;
  • вязальная проволока.
Параметры для расчета арматуры для фундамента

Параметры для расчета арматуры для фундамента.

В обычных условиях в частном строительстве арматура для фундамента дома высотой не больше 2 этажей, используется в диапазоне сечений от 10 до 16 мм. Однако для фундаментов на слабонесущих грунтах толщину арматуры лучше увеличить в 1,5-2 раза, поэтому прутья толщиной меньше 16 мм для такого строительства использовать не стоит.

Делая выбор, помните, что прутья толщиной меньше 10 мм не в состоянии долго выдерживать даже средние нагрузки, поэтому использовать их для каркаса нерационально, существенно усилить его такой силовой пояс не сможет.

Вернуться к оглавлению

Способы соединения арматуры

В промышленном строительстве металлические прутья обычно соединяются точечной электросваркой. Такой способ фиксации, помимо главного преимущества — быстроты, имеет и определенные неудобства. Во-первых, соединять сваркой можно только арматуру, в маркировке которой присутствует буква «С» («сварка»).

Во-вторых, такое соединение всегда получается жестким. Технология армирования бетонного основания такую ситуацию хотя и допускает, но не приветствует. В идеале уложенные силовые пояса в местах крепления прутиков должны иметь небольшой люфт, чтобы лучше препятствовать возникающим нагрузкам. В-третьих, в местах сварки стальные прутья теряют часть своей прочности.

Заготовка хомутов с помощью сгибателей

Заготовка хомутов с помощью сгибателей.

Поэтому в частном строительстве более популярно использование для фиксации вязальной проволоки. В каждом месте пересечения при этом способе нужно закрепить петлю из проволоки. Этот способ очень экономичен и прост в исполнении, но достаточно трудозатратен.

Третий способ появился сравнительно недавно. Места соединений прутьев фиксируются специальными пластиковыми хомутами. Стоимость такого способа крепления выше, чем при использовании вязальной проволоки, но по скорости проведения работ он лишь немного уступает электрической сварке.

Независимо от выбранного способа крепления у них есть общее правило. Установка в угловых частях основания прутьев должна выполняться внахлест, с загибанием их краев, а не простого укладывания друг на друга.

Вернуться к оглавлению

Обустройство каркаса для ленточного фундамента

Закладка арматуры для устройства каркаса бетонного основания выполняется по определенным требованиям. Первое — для устройства каркаса нужно создавать минимум два горизонтальных силовых пояса. Второе — вся уложенная арматура должна быть полностью утоплена в бетоне. Касание стальных прутиков к отливаемой поверхности, тем более к опалубке, недопустимо.

Но и слишком заглублять арматуру в отливаемое основание тоже нельзя, иначе она не сможет выполнять свою главную задачу — предохранять отлитый бетонный монолит от повреждений при возможном изгибе. В-третьих — в ленточном фундаменте в каждом горизонтальном армирующем поясе обязательно наличие минимум двух сплошных продольных линий.

Выполняя расчеты количества арматуры под фундамент, нельзя забывать, что каждое основание имеет свои особенности устройства каркаса.

Приемы вязки арматуры

Приемы вязки арматуры.

Особенно это касается ленточного фундамента, высота которого может в несколько раз превосходить его ширину. Именно эта несимметричность позволяет выполнять армирование стержнями в 10-14 мм, поскольку из-за своей формы лента фундамента меньше склонна к деформации, чем плиточное или свайное основание. Монтаж арматуры в ленточном фундаменте выполняется по всей длине всегда в два слоя, внизу и вверху ленты, на расстоянии 50-60 мм от края независимо от ее высоты.

Основную нагрузку в ленточном фундаменте принимают на себя продольно уложенные прутья, поэтому при строительстве лучше брать для них 14-16 мм арматуру с ребристой поверхностью. Поперечные и вертикальные прутья на усиления основания влияния почти не оказывают, поэтому лучше для них брать тонкие гладкие прутья диаметром 6-8 мм.

Обычно на каждые 20 см ширины такого фундамента используется один прут арматуры. Для среднестатистического фундамента шириной в 40 см достаточно 4 продольных прутьев: 2 снизу и 2 сверху. Армировочный пояс в 3 или 4 прута используется или при большей ширине ленты, или при строительстве на слабонесущем грунте.

Зная размеры будущего дома, легко сделать вычисления нужного количества арматуры. Например, для дома 6Х6 м с одной несущей стеной общая протяженность фундамента составит 30 м (24 м протяженность внутренних стен и 6 м внутренней). Потребность в ребристой арматуре под фундамент таких размеров составит 120 м (30 м на 4 шт).

Виды арматурных каркасов

Виды арматурных каркасов.

Поперечные и вертикальные прутья в ленточном фундаменте устанавливаются со средним шагом в 50 см. При высоте в 70 см для условного фундамента на каждый шаг понадобится 1,8 м тонкой арматуры (0,6+0,6 м высоты и 0,3+0,3 м ширины). Шаговых соединений будет 61 шт, общая протяженность проволоки 109,8 м (61х1,8 м).

В каждом шаговом соединении есть 4 места связки (по два с каждой стороны). На каждую связку идет 0,3 м вязальной проволоки, поэтому расчет для проволоки для дома с заданными параметрами — 73,2 м (61Х4Х0,3).

Вернуться к оглавлению

Обустройства каркаса для плиточного фундамента

Отлитая монолитная бетонная плита в качестве фундамента дома считается в строительстве самым устойчивым основанием. Но затраты на ее строительство значительно больше, чем на ленточный и свайный аналоги. Количество арматуры под фундамент такого типа тоже будет намного больше.

Для плиточного основания условного дома (6Х6 м с одной несущей стеной) алгоритм расчета будет совершенно другой. В плиточном основании для формирования каркаса используется только ребристая арматура одинакового сечения — от 10 до 16 мм.

Шаг укладки прутьев в плите составляет 20 см, но прутья укладываются как вдоль, так и поперек плиты. При взгляде сверху правильно уложенные горизонтальные армировочные ряды должны быть похожи на квадратные решетки с величиной ячеек в 20 см.

В квадрате 6Х6 м количество уложенных в арматурный пояс прутьев будет 31 прут вдоль плиты и столько же поперек. В сумме выходит 62 прутика. Поскольку арматурные пояса в плите расположены один внизу, другой вверху, то указанное количество прутьев нужно увеличить вдвое (62Х2=124 шт). Умножив это количество на длину плиты, получим общую протяженность арматуры для фундамента: 124 шт Х 6 м = 744 м.

В плиточном основании места соединений прутиков в арматурных поясах нужно соединить между собой вертикальными прутами. Всего в рассматриваемом фундаменте будет 961 такое соединение (31Х31). При толщине плиточного основания в 20 см каждый прутик будет 10 см (20 см — 5 см сверху и столько же снизу). Поэтому на все соединения понадобятся 96,1 м арматурных прутиков. Общая длина арматуры для такого типа и размера фундамента будет: 744 м + 96,1 м = 840,1 м.

Использование арматуры при возведении основания дома — прием в строительстве старый, но до сих пор остается востребованным. Такая технологическая операция предохраняет основание дома от разрушения и продлевает тем самым срок его эксплуатации. Поэтому, строя свой дом, не стоит пренебрегать возможностью сделать его долговечнее.

Удачи!

90 фото лучшего выбора для различных типов фундамента

Основные материалы, из которых состоит фундамент – бетон и арматура. Независимо от того, какой тип бетонного основания выбирается, предварительное армирование – это обязательный процесс, проводимый согласно требованиям норм и технологии работ.

Именно наличие внутреннего сцепления с арматурой обеспечивает бетону реальную прочность и долговечность. Без неё он довольно хрупок.

Типы арматурных стержней

При заложении незначительных объёмов в частном секторе и, особенно в больших масштабах, когда разговор заходит о строительстве высотных сооружений, проведение работ по армированию представляет важнейшую часть в возведении конструкции. Основная её суть заключается в усилении прочности бетона, о чём уже говорилось выше.


На текущий момент известны два основных типа арматурных стержней: металлические и стеклопластиковые. Последние именуются иначе как композитная арматура для фундамента.

В строительстве они стали применяться недавно. Главное их преимущество, исходя из данного фактора, стойкость к коррозии. Металлический тип таким свойством, к сожалению, похвастаться не может.

По практическому же доказательству прочности и долговечности композитные прутки пока проигрывают металлическому типу, хотя имеют все основания выйти на передовые позиции по истечении некоторого времени.

Рассматривая чуть подробнее металлические прутья из стали, основное внимание концентрируется на форме сечения. Оно всегда круглое. Чтобы улучшить свойства прочности, прутки изготавливаются с ребристой поверхностью, похожей на винт. Отсюда и название – винтовая поверхность.

Расчёт арматуры для фундамента строится на данных по совокупности общих действующих нагрузок. В зависимости от того как будут влиять на конструкцию вертикальные и боковые силы, и какое расчётное значение они будут иметь, решается вопрос о количестве арматурных стержней, разновидностях их сечений и распределении их шагов раскладки в теле бетона.

Пока большинство строительно-монтажных организаций отдают предпочтение металлу, как более проверенному материалу. С другой стороны стеклопластиковые изделия во многом выигрывают в части экономии расходуемого на изделия сырья.

Если параметры диаметров металлических прутков составляют от пяти до тридцати двух миллиметров, то стеклопластиковые выпускаются с диаметрами от четырёх до двадцати миллиметров. Бесспорно, такой диаметр арматуры на фундамент, при сохранении всех требований по соблюдению строительных правил, намного выгоден.

Различие составляют и марки стали. Прутки выпускают из углеродистой и низколегированной стали. Марка обязательно обозначается заводом-изготовителем. Соответственно ей проводится выбор того или иного вида стержней.

Какие стержни применяют при заливке различных типов основания

В частном секторе при возведении коттеджей или дачных домов используют прутки диаметром от восьми до шестнадцати миллиметров. Диаметр выбирается в зависимости от типа фундамента.

Ленточное основание, плитное, или свайное основание предполагают предварительно перед заливкой закрепление в опалубке стальных стержней, подобранных отдельно для каждой разновидности основания.


Уже известная ребристая винтовая арматура представляет один из двух видов стальных стержней. Металлическая арматура для фундамента может иметь гладкую поверхность.

Если ребристый вид используется на участках, где идёт сосредоточение растягивающих нагрузок, то для гладких прутков предусмотрена роль соединительных перемычек. Основные нагрузки на них не действуют.

Способы устройства каркаса

Технология армирования предусматривает предварительную сборку металлического каркаса. Его устройство происходит по-разному. Создаётся металлическое изделие, которое устанавливают в опалубку. По способу сборки различают следующие технологические приёмы:

Промышленные здания и сооружения строятся с возведением основания, в котором каркас выполняется из металлических прутков собранных в целое изделие с помощью точечной сварки.

Второй популярный способ представляет вязка арматуры под фундамент. Каркас представляет собой изделие, выполненное из стальных стержней, связанных специальной вязальной проволокой. Её диаметр обычно восемь миллиметров. Из неё делают и закручивают петли, через которые проходят стальные стержни.

Обвязка позволяет быстрее провести процесс устройства каркаса, но наделяет его малой свободой движения. Сварка же предполагает использование стержней промаркированных буквой «С».


В результате проведённого процесса сварки получают жёсткое соединение. Это считается недостатком, поскольку в местах расположения сварочных швов теряется первоначальная прочность металлических прутков.

Совет для начинающих арматурщиков

Металл – материал не дешёвый. Особенно в масштабах большой стройки. Правильно заказать арматуру может только специалист, который грамотно рассчитает её количество в зависимости от объёмов работ.

Не профессионалу труднее освоиться в этом деле. Поэтому стоит для начала немного изучить тему армирования. Просмотреть фото арматуры для фундамента. Узнать, что такое сортамент. Изучить технологию работ.

Фото арматуры для фундамента


Также рекомендуем посетить:

Как подобрать арматуру для фундамента

Инструкция

Для начала определитесь с типами арматуры, требуемой для возведения планируемого здания. Зачастую при армировании используют все ее виды. Арматура производится из стального круглого проката, имеющего периодический или гладкий профиль. Гладкий профиль довольно часто применяется для армирования фундаментов, но не так часто, как периодический. Последний имеет вид круглого проката с поперечными полосками, которые способствуют сцеплению прутьев с бетоном. От выбора арматуры зависит прочность фундамента, поэтому нужно тщательно все обдумать.

При использовании периодического профиля обратите особо внимание на положение полосок, их шаг, от всего этого зависит прочность арматуры и ее способность к сцеплению. Также уделите внимание диаметру арматуры. Для возведения фундамента такого легкого сооружения, как небольшая баня, беседка, домик на садовом участке, вполне можно применять арматуру диаметра не больше 1,2 см.

Прежде чем рассчитывать необходимое количество арматуры для фундамента, запомните, что вертикальные прутья повышают значения прочности на срез. Такие прутья в фундаменте играют вспомогательную роль, поэтому для этой цели нужно подбирать определенный вид арматуры, отличный от основного горизонтального каркаса.

Для ленточного фундамента, как правило, применяется ребристая арматура с диаметром сечения 10-22 мм, а в качестве вспомогательных прутьев используется арматура с гладким профилем диаметра 4-10 мм. Арматура закрепляется сверху и снизу сетки по всей длине бетонной ленты. Такая стальная конструкция придает фундаменту требуемую жесткость и прочность на изгиб и разрыв.

Если вы планируете возвести монолитный фундамент, то нужно более тщательно все рассчитать, так как конструкция сложнее. Арматурный каркас принимает нагрузку на растяжение, поэтому прутья арматуры должны быть заложены максимально близко к основанию монолита. Рассчитайте требуемое количество арматуры на монолитный фундамент, подберите необходимый диаметр, шаг.

Помните, что расчет для каждой местности индивидуален и зависит от многих факторов: глубины промерзания, близости грунтовых вод, состава грунта и т.д. Также учтите, что все ваши самостоятельные расчеты являются приблизительными, поэтому делайте большой запас прочности для уверенности.

Определитесь с выбором арматуры для монолитного фундамента. Как правило, применяется арматура с периодическим профилем диаметра сечения 12-16 мм. Армирующая сетка должна состоять из верхнего и нижнего поясов стальной арматуры, чтобы сформировались квадраты со стороной 20 см. Расстояние от верхнего до нижнего прутка арматуры должно быть равно 10 см.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
