Какую арматуру использовать для фундамента дома?

Виды и марки арматуры

Для укрепления основания сегодня используются две основные разновидности арматуры:

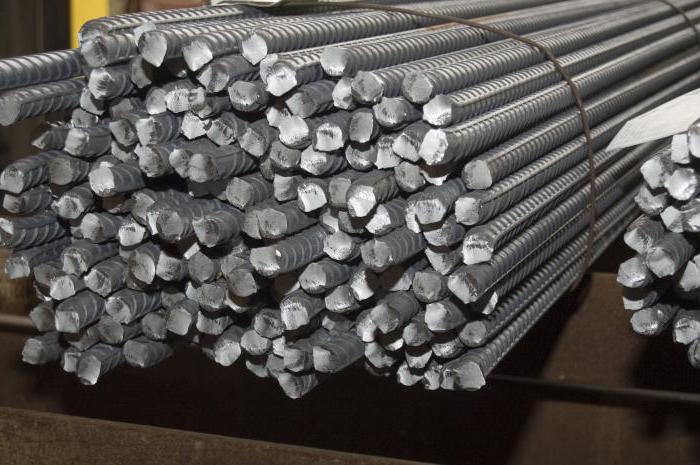

  • Металлическая. Представляет собой стальные прутья различного диаметра с гладким или ребристым винтовым сечением для улучшения качественных характеристик.
  • Стеклопластиковая. Современная композитная арматура, изготовленная из стекловолокна, базальта или кевлара. Для оптимального сцепления с бетоном на прутьях формируется ребристая поверхность, которая покрывается песком.

Таблица замены арматур

Равнопрочностная замена стальной арматуры — подбор композитной арматуры такого диаметра, при котором ее прочность будет соответствовать прочности металлической арматуры заданного диаметра.

Соответствие диаметров при равнопрочностной замене арматур
  Диаметр, мм
Стальная арматура класса 6 8 10 12 14 16 18 20 22 25
Композитная арматура 4 4 6 8 10 12 14 16 18 20

Количество метров арматуры в 1 тонне

Сравнение количества метров в одной арматуры
  Диаметр, мм
  4 6 8 10 12 14 16 18 20 22 25
Стальная арматура класса - 4505 2532 1621 1126 826 633 500 405 336 260

Количество килограммов арматуры в 1 километре

Сравнение количества метров в одной арматуры
  Диаметр, мм
  4 6 8 10 12 14 16 18 20 22 25
Стальная арматура класса - 220 400 620 890 1210 1580 2000 2470 2980 3850
Композитная арматура 20 36 80 140 230 320 440 580 730 - -

Каждый класс арматуры промаркирован, как в старом (А-I), так и новом (А240) формате.

Класс арматурной сталиДиаметр профиля, ммВременное сопротивление разрыву, МпаОтносительное удлинение после разрыва, %Марка стали
А-I (А240) 6-40 373 25 Ст3кп, Ст3пс, Ст3сп
А-II (А300) 10-40, 40-80 490 19 Ст5сп, Ст5пс, 18Г2С
Ас-II (Ас300) 10-32, (36-40) 441 25 10ГТ
А-III (А400) 6-22, 6-40 590 14 35ГС,25Г2С, 32Г2Рпс
А-IV (А600) (6-8), 10-18, 10-32, (36-40) 883 6 80С, 20ХГ2Ц
А-V (А800) (6-8), 10-32, (36-40) 1030 7 23ХГ2Ц

Кроме того, существуют дополнительные обозначения. Например, буква «З» – данная арматура не подвержена коррозии, «С» – прутья легко свариваются, «Т» – материал был подвергнут упрочнению посредством термомеханического метода.

Виды арматуры для различных типов фундамента

Для ленточного монолитного основания необходимо выполнять верхний и нижний пояс армирования. В зависимости от расчетной нагрузки используется арматура с диаметром от 10 до 14 мм. Каждая продольная пара в поясе соединяется гладкими прутьями 8 мм с шагом 500 мм как в горизонтальном, так и в вертикальном сечении.

При буронабивном фундаменте применяются ребристые пруты диаметром 10-12 мм. Исходя из размера, формы заливки, для каждой сваи их используют по несколько штук. В качестве связки используется гладкая арматура с сечением 6 мм.

Для плитного основания берут ребристую арматуру диаметром 10-16 мм в зависимости от конкретных характеристик грунта и с учетом расчетной несущей нагрузки строения. Двойной армированный пояс представляет собой клетки из прутьев со сторонами по 200 мм.

Для формирования единого арматурного каркаса фундамента используется монтажная арматура (АI). Строительная арматура (АIII) применяется для участков с повышенным растяжением.

Как правильно рассчитать армирование?

Расчет арматуры выполняется на основании требований СНиП 52-01-2003. В первую очередь необходимо определить расчетную нагрузку здания, изучить особенности грунта и выбрать оптимальный тип фундамента.

После этого приступают к расчету конкретного количества арматуры каждого класса (монтажной и строительной), исходя из полученных данных. Выполняется подсчет продольной и поперечной арматуры с учетом шага связки, а также размеров каркаса дома и количества необходимых поясов армирования.

Как правильно устанавливать арматуру?

Правильное соединение арматуры обеспечивает высокую прочность железобетонного основания, препятствуя возникновению трещин и обеспечивая сопротивляемость к различным нагрузкам.

Вязка. Арматура соединяется перехлестом, крест-накрест. Для горизонтальных элементов используются ребристые прутки, для поперечин – гладкие. Вязка выполняется при помощи стальной гибкой проволоки с низким содержанием углерода толщиной 1,2-1,4 мм. Также для этих целей могут быть использованы специальные пластиковые хомуты с сердцевиной из стальной нити.

В качестве дополнительного оборудования применяют специальный пистолет или дрель с насадкой в виде крючка для вязания, что позволяет существенно снизить трудозатраты. Также можно использовать обыкновенные плоскогубцы. Обратите внимание, что скрутка после обрезки лишних концов должна быть хорошо зафиксирована и прижата к каркасу.

Сварка. Выполняется по ГОСТ 14098–91. Для качественного соединения армирующих элементов может быть использовано несколько способов сварки: электрошлаковая, полуавтоматическая, ванно-шовная, электродуговая ручная, контактная, ванная. В зависимости от требований прочности, применяют несколько видов соединений – тавровые, стыковые и нахлесточные. Сварка применяется только к арматуре А400С и А500С, выдерживающей термическое воздействие.

Основное преимущество данной технологии – минимальные временные затраты, что особенно актуально при больших масштабах строительства. Однако в результате сварки снижаются прочностные характеристики арматурных прутьев в местах соединения, а сам шов отличается повышенной хрупкостью. Поэтому такие силовые конструкции не рекомендуется применять при уплотнении бетона вибропрессом. Сварка арматуры также не проводится для фундаментов на участках с болотистым грунтом.

Выбор и расчет армирования необходимо выполнять еще на этапе проектирования дома. Только при жестком соблюдении требований проектной документации во время строительства можно гарантировать высокое качество основания.

Какая арматура нужна для ленточного фундамента дома?

Несложная конструкция арматуры играет значительную роль при заливке ленточного фундамента для здания. От качественных характеристик армирующих прутьев зависит прочность фундамента, а значит, и долговечность всего строения. Какая арматура нужна для ленточного фундамента?

Характеристики фундамента

Сооружение малоэтажных зданий предполагает наличие ленточного основания. Такое основание легко построить, к тому же оно является наиболее экономичным вариантом. Преимуществом ленточного основания является то, что оно может заливаться без использования специальной строительной техники. Кроме того, такой вид фундамента способен выдерживать значительные нагрузки, что позволяет сооружать несколько этажей.

какая арматура нужна для ленточного фундамента

Ленточные фундаменты можно разделить на:

  • монолитные;
  • сборные конструкции;
  • мелкозаглубленные, пригодные для сооружения конструкций из дерева и других легких материалов;
  • глубоко заглубленные, которые используются в строении кирпичных домов с двумя или тремя этажами.

В зависимости от желаемого результата нужно верно рассчитать количество бетона, необходимое в качестве заливки основания, а также определиться, какая арматура нужна для ленточного фундамента дома.

Выбор вида арматуры

Какую арматуру используют для ленточного фундамента? На сегодняшний день наиболее популярными видами прутьев являются:

  1. Стальные, диаметром не менее 5 мм для поперечных перекладин и 10 для продольных. От того, какой марки нужна арматура для ленточного фундамента, будет зависеть прочность всей ленточной конструкции. Применяют стальные прутья класса А с пределом текучести 400. Визуально можно определить следующие отличия марок - А 240 имеет гладкую поверхность, А 300 - кольцевой рисунок, А 400 - рисунок елочкой. Использование прутьев более низкого качества нецелесообразно.
  2. Стеклопластиковые стержни отличаются стойкостью к коррозии, отсутствием электропроводности. Часто такой материал используют для строений, где важно избегать радиопомех. Прочность качественных стержней не уступает металлическим.

Для укладки основных продольных элементов арматуры используются исключительно прутья с ребристой поверхностью, так как это гарантирует лучшее сцепление с бетоном. Гладкие стержни применяются при создании боковых перемычек.

какая арматура нужна для ленточного фундамента дома

Категорически запрещено использовать в качестве арматуры следующие материалы:

  • металлические трубы;
  • сетку-рабицу;
  • металлопрофиль;
  • железные тросы.

Несоответствие требованиям к арматуре для ленточного фундамента может привести в проседанию основания и дальнейшему разрушению всей конструкции.

Диаметр арматуры для фундамента

Диаметр арматуры для ленточного фундамента определяет последующую прочность всей конструкции. Для того чтобы правильно выбрать нужный размер арматуры, следует учитывать параметры будущего строения. Например, максимальный диаметр при мелкозаглубленном основании и легкой конструкции всего дома будет лишней тратой средств. Часто используется арматура для ленточного фундамента дома диаметром 8-12 мм, это считается оптимальным для средних нагрузок.

Какие параметры арматуры следует учитывать:

  • размер поперечного сечения стального прута должен составлять 0,1 % от площади сечения фундамента;
  • при расчете диаметра учитывается длина фундаментной ленты и ее ширина;
  • при длине фундамента больше 3 м продольно располагаются стальные прутья диаметром 10-12 мм, тогда как в качестве поперечного укрепления достаточно 5-6 мм.

Диаметр определяется индивидуально с учетом особенностей здания - строительного материала, габаритов, количества этажей.

какой марки арматура нужна для ленточного фундамента

Стандартная схема армирования

После того как определились с тем, какая арматура нужны для ленточного фундамента дома, следует разобраться с ее установкой. Для этого существует универсальная схема армирования, которая подходит практически для любого строения на ленточном фундаменте.

  1. На дно заранее выкопанной траншеи выкладываются кирпичи высотой 5 см.
  2. На кирпичи продольно укладываются стальные прутья большого диаметра.
  3. С шагом примерно 50 см на уложенные прутья крепятся горизонтальные перемычки меньшего диаметра.
  4. К углам образовавшихся ячеек прикрепляются вертикальные пруты.
  5. К вертикальному укреплению привязываются длинные прутья.

Для того чтобы конструкция получилась максимально прочной, следует соблюдать технологию, указанную в СНиП 52-01-2003.

какой диаметр арматуры нужен для ленточного фундамента

Соединение прутьев между собой может выполняться путем сварки или вязки проволокой. Второй метод значительно экономичнее, хотя по качеству не уступает классической сварке. Для его осуществления используется вязальная проволока, из которой образуются петли. В них продеваются прутья, после чего свободный край проволоки несколько раз перекручивается. Значительно упрощает задачу использование специального крючка.

Укрепление углов

При сооружении армирующей конструкции должное внимание следует уделить укреплению углов, на которые приходится большее количество веса сооружения. Армирование углов производится также для предотвращения нежелательных трещин или растяжений конструкции.

Угловые стержни запрещается располагать перпендикулярно друг к другу, их углы нужно загнуть. Важно обеспечить нахлест и соединить радиусными элементами все прутья. Величина перекрытия стержней, которые используются в угловой зоне, не должна превышать 25 см. В случае правильного армирования углов во время заполнения траншеи бетоном не произойдет разрушения усиливающего контура.

Укрепление различных зон ленточного фундамента требует правильного расчета количества стальных прутьев. Его недостача может привести к необходимости приобретения нужного количества материала, что грозит временной задержкой в строительстве.

Расчет количества арматуры

Сбор каркаса из арматуры для ленточного фундамента требует тщательного подсчета количества необходимого материала. Для того чтобы максимально упростить задачу и не использовать сложные формулы расчета, можно просто предварительно определить периметр будущей конструкции. Затем с учетом количества рядов стальных прутьев определяется количество продольных стержней.

диаметр арматуры для ленточного фундамента

Количество поперечной арматуры вычисляется путем учета высоты ленты и шага между стальными прутьями. При подсчете количества необходимого армирующего материала следует прибавить к общему количеству запас материала для образования стыков между прутьями.

Заливка фундамента

После определения, какой диаметр арматуры нужен для ленточного фундамента и его связки можно приступать к заливке самого фундамента. Раствор важно тщательно перемешать до однородной консистенции. Если нет возможности сделать это самостоятельно, можно заказать уже готовый.

Заливку нужно производить за один раз, периодически штыкуя раствор металлическим прутом во избежание пустот, которые значительно ухудшат качество основания.

Высыхание раствора должно производиться естественным путем в течение нескольких недель с периодическим смачиванием поверхности для предотвращения растрескивания бетона. Продолжать строительство можно только спустя несколько недель после заливки.

какую арматуру используют для ленточного фундамента

Необходимость армирования

Некоторые строители подвергают сомнению необходимость армирования ленточного основания, мотивируя это тем, что качественный бетон и без этого обладает достаточной крепостью. Однако это не так. Основание без дополнительного укрепления неустойчиво к движениям почвы.

Укрепляющий каркас используется для распределения нагрузки на основание, так как различные части дома могут иметь разный вес. Особенно такая конструкция нужна для ленточного фундамента, который будет поддержкой для тяжелой кирпичной постройки в несколько этажей.

Покупка материала

К покупке строительного материала можно приступать. если окончательно определились, какая арматура нужна для ленточного фундамента. Редко стальные прутья измеряются в погонных метрах, как при подсчетах нужного количества для строительства. Продавцы рассчитывают количество в килограммах.

Для того чтобы правильно рассчитать нужный вес строительного материала, специалисты рекомендуют воспользоваться таблицами из ГОСТа 5781-82 или ГОСТа 2590-88, в которых указан вес единицы стального прута. Цифры в обоих документах одинаковы, поэтому использование того или иного ГОСТа зависит лишь от личного удобства.

Необходимый инструмент для работы

При самостоятельном строительстве ленточного основания могут потребоваться следующие инструменты:

  • водяной уровень, который применяется при устройстве канавы, он поможет выровнять стенки строго в вертикальном положении;
  • для связывания стальных прутьев могут понадобиться пассатижи и кусачки или же специальный вязальный инструмент, который позволит выполнить работы быстрее;
  • болгарка или шлифовальная машина, оснащенная кругами для резки металла с алмазным напылением для резки стальных прутьев;
  • для сборки деревянной опалубки понадобится молоток, шуруповерт, а также длинные гвозди или саморезы;
  • для самостоятельного замешивания бетонного раствора может понадобиться бетономешалка, которая позволит добиться равномерной консистенции, а также значительно сэкономит время и силы, если ее нет, можно заказать готовый раствор с доставкой или замешивать вручную при помощи большого корыта и лопаты.

Кроме данных инструментов, могут понадобиться вспомогательные - ведра, мастерки, лопаты, строительная тачка. Зачастую они приобретаются по мере необходимости.

арматура для ленточного фундамента дома

Грамотное устройство каркаса для ленточного основания позволяет значительно повысить эксплуатационный срок здания. Также избавит от необходимости проведения частых ремонтных работ, которые могут понадобиться в связи с разрушениями некорректно возведенной постройки.

Какая арматура нужна для ленточного фундамента

Ленточный фундамент — сплошная железобетонная конструкция в виде ленты, которая проходит по периметру строения и полностью принимает нагрузку здания. Этот вид основания отличают высокая прочность и надежность, долговечность. Он прекрасно подходит для влажных почв, пучинистых и слабых грунтов, высокого уровня грунтовых вод. За счет свойств конструкция выдерживает высокие нагрузки и уменьшает глубину промерзания почвы, что положительно влияет на теплоизоляцию. Ленточный фундамент выбирают для домов с подвалом, цокольным или подземным этажом.

Монтаж ленточного фундамента достаточно простой, но при этом трудоемкий. Кроме того, он требует большое количество строительных материалов, в том числе и арматуры. Отметим, что армирование обязательно используется при строительстве данного типа основания, поэтому без арматуры здесь не обойтись. Давайте рассмотрим, какая арматура нужна для ленточного фундамента.

Технология установки ленточного фундамента

Прежде чем определить, какую арматуру использовать для фундамента дома, нужно понять, как правильно устанавливать ленту. Сначала расчищают и выравнивают участок, делают разметку с помощью колышков и веревки. На подготовленном месте выкапывают траншею или котлован, причем рыть начинают с самой низкой точки участка. Для небольших домиков или бани достаточно глубины в 40 сантиметров. Если вы еще не выбрали проект загородного дома, много интересных готовых вариантов дач и коттеджей, вы найдете в каталоге “МариСруб”.

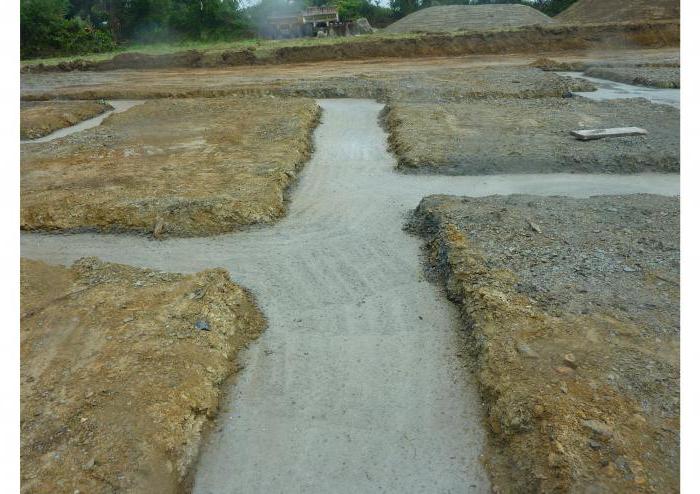

В траншею укладывают песчаную подушку с гравием высотой 15 сантиметров, поливают прохладной водой и трамбуют. Песок с гравием используются, чтобы равномерно распределить вес дома на площадь подошвы фундамента. Затем укладывают гидроизоляцию, для этого подойдет специальный текстиль или пленка, обычный рубероид. В завершении делают опалубку из досок, брусков или фанеры.

После проделанных работ приступают к армированию. Металлическая арматура для ленточного фундамента защищит бетон от разрывов при дальнейшей эксплуатации конструкции. Она увеличивает прочность материала и помогает справиться с нагрузкой. Подробности, как правильно делать армирование, читайте ниже.

После установки армированной сетки в опалубку заливают бетонную смесь и оставляют до полного высыхания. После того, как бетон застынет, опалубку снимают, основание покрывают гидроизоляцией и при необходимости утепляют. Мы узнали основные этапы монтажа ленточной конструкции, а теперь рассмотрим расчет арматуры для ленточного фундамента.

Как рассчитать арматуру

Расчет количества арматуры для ленточного фундамента проводят в зависимости от размеров основания. Для этого длину стороны основания умножают на количество лент и на число прутьев в поясах сетки. Как правило, для укладки арматуры используют два пояса по две штуки в каждом. Однако при слабых грунтах лучше делать по 3-4 прутка в каждом ряду. А число лент зависит от количества несущих стен.

Например, для ленточного фундамента 10х10 с двумя внутренними стенами количество арматуры рассчитывают так:

длина стороны в 10 метро Х 6 (4 основные и 2 внутренние стены-ленты) Х 4 (по два прутка в двух поясах) = 240 метров.

Для установки армированной сетки также потребуется вспомогательная вертикальная арматура, которую рассчитывают в зависимости от ширины и высоты фундамента. Вертикальное армирование обеспечивает жесткость конструкции и предотвращает появление трещин на стенах основания. Для расчета общую длину ленты умножают на 5,4.

Например, для фундамента с шириной ленты в 40 см и двумя несущими внутренними стенами по 10 см количество дополнительной вертикальной арматуры рассчитывают так:

общая длина ленты 60 метров (40+2х20) Х 5,4 = 324 метра.

Для связывания арматуры в сетку используют специальную проволоку. Сварочный аппарат применять нельзя, так как в местах сварки со временем появится коррозия! Для армирования выбирают стальную вязальную проволоку с диаметром 0,8-1,2 мм. Для одного соединения применяют четыре связки длиной по 0,3 метра. Таким образом, для одного соединения потребуется 1,2 метра вязальной проволоки. Рассчитав нужное количество соединений, узнаете общую длину требуемой проволоки.

Какую арматуру выбрать

Для строительства ленточного фундамента обычно используют стальную арматуру класса А2, которая имеет маркировку А300. Кроме того, подходят материалы класса А3 (А400), А5 (А800) и А6 (А1000). Такая арматура за счет рифленой поверхности хорошо сцепляется с бетоном и эффективно усиливает фундамент.

Основную арматуру выбирают только с рифленой поверхностью, а дополнительные прутья можно брать и с гладкой. Рассчитать диаметр материалов нужно по параметрам конструкции ленты. Но обычно диаметр арматуры для ленточного фундамента составляет 12-14 мм, вспомогательной — варьируется в пределах 4-10 мм.

Сегодня производители предлагают арматуру из стеклопластика. Это современные материалы с высокой прочностью и надежностью, но весят они гораздо меньше, поэтому количества арматуры потребуется больше. Поэтому эксперты рекомендуют выбирать традиционные материалы из стали. Мы определили, какую арматуру использовать для ленточного фундамента, а далее рассмотрим технологию установки и вязки.

Схема армирования

Для частного загородного дома используют две схемы армирования, которую выполняют четырьмя или шестью стежками. Второй вариант используют для фундамента шириной более 0,5 метров.

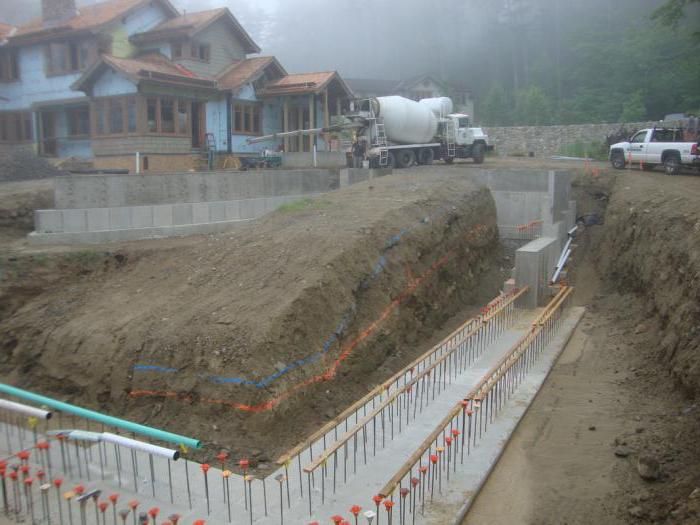

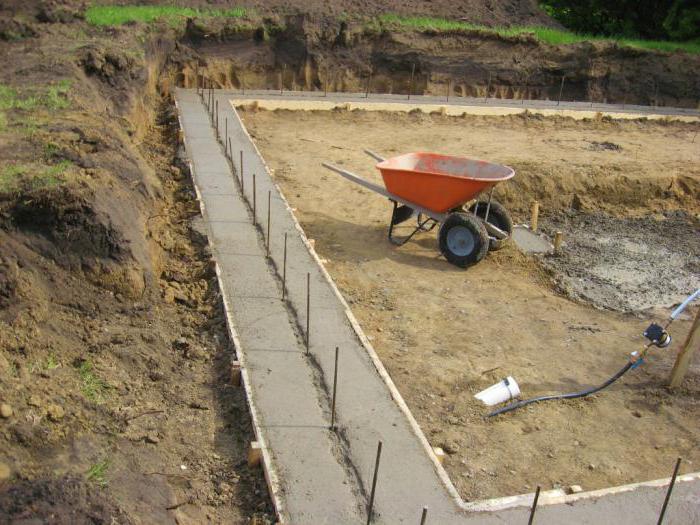

В грунт траншеи забивают прутья арматуры длиной, равной глубине фундамента. На дно опалубки выкладывают гидроизоляционные материалы и кладут кирпичи. Сверху устанавливают армированную сетку или каркас. Для вязки каркаса стержни арматуры связывают в квадратные ячейки, которые связывают проволокой.

Длина стороны ячейки составляет 30-60 см. Сетку устанавливают в 50-70 мм от краев траншеи. Сетку укладывают в два ряда по две-три нитки. Ряды крепят к вертикальным штырям с помощью вязальной проволоки. После армирования не забудьте сделать вентиляционные и канализационные отверстия, лишь затем заливайте опалубку бетоном.

Мастера “МариСруб” подберут подходящий тип фундамента, выполнят армирование и монтаж конструкции, рассчитают количество строительных и расходных материалов, установят вентиляционные и канализационные системы. Качественно и надежно строим деревянные дома из бревна и бруса под ключ или под усадку!

Какая арматура используется во время армирования ленточного фундамента советы экспертов

Ленточный тип фундамента, используется в том случае, когда  строится здание  тяжеловес. То есть , в его строительстве используется только тяжелый стеновой материал. К такому материалу относятся кирпичи, шлакоблоки, бетон и другое.

В зависимости от величины постройки, роется траншея под фундаменте.

Если взять вид частного дома. То в среднем  его ширина около 50 сантиметров и не больше, полтора метра в глубину. Далее устанавливается опалубка, и вся форма заливается бетонным раствором.

Но, чтоб избежать  растрескивания основания фундамента во время усадки грунта, прежде чем  залить бетонный раствор в опалубку, основание фундамента необходимо армировать.

Какая нужна арматура для ленточного фундамента

Вопрос напрашивается сам. Какая арматура для этого используется? Выбирая вид материала для использования его в фундаменте, как армирование, следует учесть тип самого основания, мощь и высоту будущей постройки.

В основном, это:

  • Арматура монтажная:
  • Арматура конструктивного или распределительного типа, которая чаще всего используется как армирование дополнительное. Основная функция этого типа арматуры, усилить жесткость;
  • Арматура рабочая;
  • Продольный вид арматуры, что используется в качестве повышения сопротивляемости;
  • Поперечный тип арматуры, что больше рассчитан на нейтрализацию общей нагрузки.

Какой диаметр арматуры нужен для ленточного фундамента

Среди всех видов арматуры существует средний показатель, по которому определяется диаметр необходимой арматуры.  Кроме этого, делая свой выбор, обратите внимание на внешний вид арматуры.

Она может иметь гладкую поверхность, а может быть с ребристой поверхностью. Арматура с ребристым верхом считается более прочной, чем арматура гладкая. За счет своеобразной поверхности, то есть за счет ребер этот тип арматуры имеет свойство лучшего сцепливания с бетоны раствором.

С гладкими сторонами арматура используется в основном, как конструктивный элемент, то есть в качестве скелета для фундамента.

Если будущее здание, является индивидуальным строением, то в этом случае, для армирования лучше всего использовать  металлически прутья 8-16 мм в диаметре. При этом их размер зависит от размера самого здания.

Устанавливается тип армирования, про который писали выше, несколькими методами. При этом первый вид установки арматуры, производится ручным способом вязки заблаговременно до установки опалубки. Это значит, что заготовленные прутья между собой нужно связать при помощи мягкой проволоки.

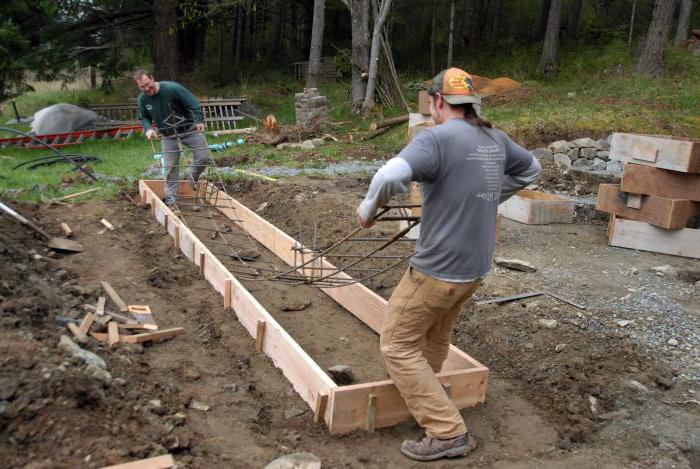

Таким образом, получившийся каркас устанавливается вовнутрь опалубки и заливается бетонным раствором. В качестве укрепления фундамента устанавливают дополнительный пояс. Если строитель не профессионал, сам процесс связывания арматуры, долгий и кропотливый.

Такое скрепление можно заменить на сварку. Не смотря на то, что при помощи сварки процесс связывания сокращается, прочность  такого фундамента ниже.

Сваривать каркас арматуры безопасно только в том случае, когда  с таким каркасом фундамент нужен для помещения не жилого типа.

Ленточный же фундамент, армируется в два опоясывающих ряда. Первый ряд пояса укладывается в самом низу опалубки, а второй пояс сверху. При этом  должны использоваться прутья только 10-14 мм в диаметре. Помните, чем тяжелее само здание, тем диаметр арматуры должен быть больше.

В основании каркаса, обязательно использовать арматуру с ребристой  поверхностью, дополнить скелет каркаса уже можно гладкими прутьями.

При этом диаметр гладких прутьев должен быть не меньше 8 мм с учетом того, что располагаются они друг от друга на расстоянии 50 сантиметров друг от друга.

При этом металлические изделия связываются так, чтоб получилось, что-то в виде клетки.

Если все выполнить правильно, во время усадки и под воздействием внешней среды, фундамент не утратит своей мощи, а только будет все крепче и крепче с каждым годом.

Расчет количества арматуры для ленточного фундамента

Вследствие того, что ленточный фундамент меньше подвержен изгибу, чем, к примеру, плитный фундамент, для армирования использует арматура, имеющую диаметр от 10 до 12 мм и очень редко диаметр равный 14 мм.

При армировании используют два пояса:

  • Продольные прутки – их укладывают на расстоянии 5 см от поверхности фундамента в нижней и верхней его части. Именно они принимают на себя нагрузку на фундамент. Поэтому в этом случае необходимо использовать ребристую арматуру.
  • Вертикальные и поперечные прутки – они не несут большой нагрузки, поэтому их выполняют из гладкой арматуры

К примеру, если ширина фундамента равна 40 см, то будет достаточно четырех продольных прутков, при этом два должны быть сверху и два снизу.

Приведем пример.

Длина фундамента под дом 6 на 10 м с двумя внутренними стенами:

6 + 10 + 6 + 10 + 6 + 10=48 метров.

Если ширина фундамента равна 60 сантиметров при армировании в 6 продольных ребристых прутов, то длин их составит 48 * 6 = 288 метров.

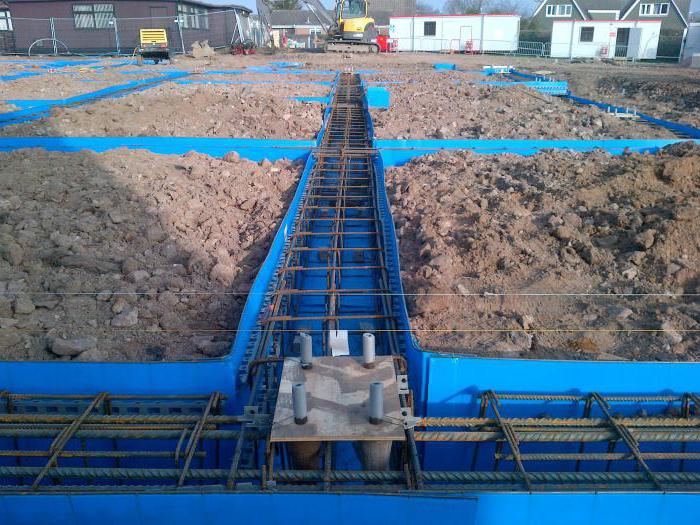

Каркас из арматуры для ленточного фундамента

При создании каркаса для этого вида фундамента, можно использовать 4 прутка арматуры, которые соединяют между собой в каркас, имеющий диаметр от 6 до 8 мм. При этом, между толстыми прутками расстояние должно быть равным 30 см.

Такой фундамент получится длинным и не очень широким и в нем возможно полное отсутствие поперечных. А горизонтальные прутья понадобятся, чтобы создать каркас.

Очень важным является армирование углов фундамента.

Вязка арматуры под ленточный фундамент

Для того, чтобы каркас был прочным, прутья нужно соединять клеткой, при этом, располагая ряды под углом 90 градусов.

Отличным способом соединения является вязка специальным крючком с использованием проволоки.

Как вязать арматуру для ленточного фундамента

Сама вязка арматуры выполняется таким образом:

  1. Берется проволока и отрезается кусок проволоки равный 30 сантиметров
  2. После складывается пополам
  3. Далее необходимо обернуть кусок проволоки вокруг соединения прутьев по диагонали
  4. Следующий этап – вденьте крючок для вязки в петлю
  5. Теперь заведите свободные концы проволоки в крюк
  6. Последний этап – поворачивайте крючок по часовой стрелке до достижения хорошей надежности

Кроме того, для вязки можно использовать электрические крючки или применить шуруповерт со специальной насадкой.

Какую арматуру нужно использовать для фундамента

Арматура – это основа любого фундамента, кроме этого, она является основой, для всех конструкций из железобетона. У многих обладателей частных участков, во время процесса строительства дома, возникает множество вопросов, по поводу фундамента. Один из главных вопросов: какая арматура нужна для фундамента. Чтобы немного прояснить ситуацию, необходимо знать, какие виды арматуры бывают, как ее необходимо соединить и многое другое.

Типы арматуры

Чтобы ответить на вопрос, какую арматуру использовать для фундамента дома, необходимо знать, что она может быть нескольких видов:

  • Металлическая арматура. Это стальные прутья, которые предназначены для бетонного каркаса основания. Среди распространенных форм можно выделить прутья из металла, с круглым сечением.
  • Прутья, изготовленные из стеклопластика. Это достаточно новый материал, который используется для бетонных оснований. Согласно характеристикам производителей, такие материалы имеют хорошую жесткость и могут применяться для перегородок небольших оснований.

арматура-для-фундамента

арматура-для-фундамента

Чтобы выбрать армирующие изделия, нужно обратить внимание на диаметр и сечение материала. На рынке строительных товаров встречается арматура с диаметром от 5 до 32 мм, поэтому в зависимости от габаритов будущего строения, подбирают соответствующие изделия.



В большинстве случаев, при возведении дома своими руками, применяется арматура с сечением от 8-16 мм. Исходя из типа основания, ленточный или монолитный, в виде плит или буронабивной свайный фундамент, диаметр прутьев подбирается в индивидуальном порядке.

Помимо этого, металлические изделия подразделяется на два вида:

  • Прутья с ребристой фактурой
  • Прутья с гладкой поверхностью

В этом видео вы увидите сравнение двух самых распространенных типов арматуры и узнаете какую арматуру нужно использовать для строительства фундамента.

Видео: Композитная арматура — сравнение со стальной

Методы соединения арматуры в фундаменте

В процессе возведения дома, при заливке основания своими руками, арматурные прутья можно фиксировать несколькими способами, такими как вязка, сварка или пластиковыми хомутами. Чтобы определиться, какой способ соединения выбрать, необходимо рассмотреть каждый вариант.

Что касается сварки, то такой метод имеет и несколько недостатков:

  • Соединение таким образом можно провести только для тех видов изделий, на которых имеется маркировка «С», что означает возможность сваривания.
  • Сварочный процесс предполагает жесткое крепление арматурных прутьев без люфтов, хотя силовому каркасу требуется некая свобода в месте пересечения.
  • И самый последний минус такого способа соединения, это уменьшение прочности прутьев арматуры, в местах пересечения.

Не менее известным способом фиксирования является вязка. Ее выполняют при помощи проволоки. Вязка происходит по такому принципу, чтобы места пересечения оказались связанными. Самый простой способ вязки арматуры — это вязка при помощи металлического крючка.

вязка-арматуры-проволокойвязка-арматуры-проволокой

Обычно вязку делают крючком вставленным в шуруповерт или дрель

Кроме перечисленных способов, большую популярность приобретает крепление прутьев при помощи хомутов из пластика. Из всех перечисленных способов фиксации, этот считается более дешевым.

В этом видео вы наглядно увидите процесс вязки арматуры при помощи металлического крюка.

Нужна ли армировка ленточному фундаменту

Исходя из технических свойств бетона, готовое изделие достаточно устойчиво к сжатию, и абсолютно не устойчиво к разрывам. Такие недостатки можно удалить, если в процессе оборудования основания применять металлическую арматуру, которая играет главную роль в основе ленточного основания. Именно благодаря таким прутьям, ленточный фундамент приобретает высокие показатели прочности на изгиб и разрыв.

Кроме этого, для прочности ленточного основания применяют вертикально установленные конструкции арматур. Ее предназначение достаточно простое, это увеличить прочность изделия на срез и удержать два слоя арматурных конструкций.

Разновидность прутьев, подходящих для оборудования ленточного основания

Основной материал для этих работ имеет маркировку А 300, А3 – А400, А5 – А800, А6 – А1000. На вид, это стержни, изготовленные по специальной технологии, в конечном результате, внешний вид изделий имеет рифленую косичку.

Предпочтительнее брать ту толщину прутьев, которая бралась при расчете на этапе проектировки. В большинстве случаев берется диаметр в диапазоне от 10 до 14 мм.

Немного реже, при возведении особо крупных сооружений своими руками применяют арматуру, диаметр которой равен 22 мм.

Для вспомогательного типа прутьев вполне подойдет диаметр от 4 до 10 мм.

Как уже было сказано, процедуру армирования, можно проводиться арматурой различных марок, кроме этого, они могут быть с рифлеными поверхностями или гладкими. В качестве основного материала всегда используются прутья с рифленым рисунком, для вспомогательных изделий, подойдут прутья, как с гладкой поверхностью, так и с рельефом.

Армирование при строительстве ленточного основания

В процессе строительства монолитного бетонного фундамента рекомендуется использовать не меньше двух слоев армирования, в горизонтальной плоскости. Но, при этом, ни один слой армирования, не должен соприкасаться со стенками опалубки, а также с поверхностью будущей основы.

схема-армирования-фундамента

схема-армирования-фундамента

Для возведения ленточного основания, рекомендовано применять прутья, с сечением от 10 до 14 мм. Кроме этого, подобрать нужное сечение можно исходя из габаритов и веса строения. Чем больше вес дома, тем больше значение диаметра прутьев.

В первом и втором горизонтальном слое армирования должны располагаться не меньше двух прутьев, с ребристой поверхностью.

При сооружении ленточного основания, необходимо помнить, что расстояние между перемычками должно равняться не меньше 50 см.

Ленточный фундамент укрепляется бетонным раствором со всех сторон.

Процесс усиления ленточного фундамента

Чтобы выполнить усиление ленточного основания, потребуется понять, как происходит крепление арматуры. Если говорить коротко, то это происходит таким образом:

По периметру котлована под фундамент забивают вертикальные прутья, диаметр которых равен от 8 до 10 мм. Расстояние между этими прутьями должно равняться от 0,5 до 0,8 метра. На эти прутья крепят два горизонтальных пояса из арматуры.

После этого, возникает вопрос, сколько должно быть прутьев в одном горизонтальном слое армирования.

  • Первое что нужно знать, это то, что любой фундамент, не зависимо от его высоты, всегда состоит из двух горизонтальных рядов.
  • Второе, это количество прутьев. Этот показатель зависит от ширины основания.

Чтобы узнать, сколько арматуры потребуется для вашего основания, нужно обратиться уже к готовым расчетам.

  • При ширине фундамента 400 мм и меньше, процедуру армирования выполняют в два прута. (2 снизу и 2 сверху).
  • При ширине ленты больше 400 мм, каждый горизонтальный пояс вмещает по 3 прута.

Соединение вертикально расположенных и горизонтально уложенных арматур лучше проводить таким способом, чтобы верхняя часть, не была выше, чем 8 см над уровнем основания.

Большое внимание необходимо уделить процессу армирования углов основания. Что бы быть уверенным в прочности конструкции, можно ко всему прочему усилить углы основания с помощью арматурной сетки.

Укладывать металлический каркас лучше не на поверхность земли, а на подготовленную подушку из бетона. Это позволит защитить металлические части от коррозии и увеличить прочность основания.

Видео: Армирование и опалубка мелкозаглубленного фундамента

Расчет количества арматуры

Чтобы узнать, сколько потребуется арматуры для оборудования основания, необходимо выполнить несложный расчет. Для этого необходимо представить, что у вас есть основание, под будущее строение дома, с размерами 10Х10 м, и двумя внутренними стенами.

Чтобы ответить на вопрос, сколько нужно арматуры, потребуется произвести умножение: длина основания Х на количество лент фундамента Х на количество основных прутьев в двух поясах. В этом случае, произведение будет выглядеть так: 10 х 6 х 4. Число 6 означает — 4 наружные и 2 внутренние стены.

Чтобы рассчитать количество вертикальных прутьев (диаметр которых может начинаться от 4 мм до 10 мм), при условии, что ширина основания равна 400 мм, а высота 800 мм. Необходимо выполнить такой расчет: общая длина основания (60 м —4 наружных стены и 2 внутренних) умножается на 5,4 м. Этот показатель в среднем требуется для 1 метра ленты.

Армирование для буронабивных свай

Для того чтобы выполнить армирование таких свай необходимо воспользоваться прутьями из ребристого металла, и сечением не более 1 см. Для вертикальной арматуры можно взять до 4-х прутьев, хотя окончательное количество рассчитывается исходя из диаметра сваи. Диаметр сваи можно регулировать опалубкой. Для этих целей берут отрезки труб из различных материалов.

Армирование бетонного основания в виде монолитной плиты

Изготовление монолитного плитного основания из бетона, считается одним из самых дорогостоящих решений. Во многом, это объясняется большим количеством используемой металлической арматуры, в процессе формирования плитного основания.

В процессе изготовления плитного основания применяют прутья с сечением в диапазоне от 10 до 16 мм. Если сверху взглянуть на уложенные прутья, то картина плитного основания будет представлена рисунком в клетку, с размерами каждого квадрата 20Х20 см.

В качестве фиксирования прутьев для плитного основания, может быть использован любой способ крепления, сварка или вязка.

Какую арматуру использовать для фундамента: советы и рекомендации

Выбираем арматуру для фундамента

Арматурный каркас в обязательно порядке заливается в фундамент абсолютно любого типа. Надежность и долговечность основания здания от этого элемента зависит напрямую. Поэтому вопрос о том, какую именно арматуру стоит использовать для фундамента загородного строения, безусловно, очень важен.

Особенности конструкции каркаса

Арматурные каркасы, служащие для повышения прочности бетонных лент и плит на растяжение, всегда имеют продольные, вертикальные и поперечные элементы. Основная нагрузка приходится на первые. Следовательно, к их прочности предъявляются особые требования. Поперечные прутья необходимы только для придания жесткости самому каркасу. Поэтому они обычно отличаются небольшой толщиной.

Виды арматурных каркасов

Выбор продольных прутьев

Расчет прочности продольных элементов производится с учетом следующих факторов: материал стен, особенности грунта на участке, этажность будущей постройки, марка бетона и т. д. Согласно нормативам СНиП, толщина продольных прутьев арматуры для фундамента не должны быть меньше 10 мм. Тонкий 10 мм вариант применяется лишь при возведении оснований под легкие каркасно - щитовые дома и бани либо хозяйственные постройки. Под бревенчатые и брусчатые, а также под дома из пено - и газоблоков, арматуру часто вяжут из 12 мм прута. Под тяжелые монолитные и кирпичные стены применяется материал еще большего диаметра (14-17 мм). Вертикальные и поперечные прутья, используемые при заливке бетонных лент и монолитного фундамента, в большинстве случаев имеют толщину 8-10 мм.

Виды стальной арматуры

Каркас для бетонных лент и плит собирается из двух основных типов прутков:

  • Гладких. Это обычный материал цилиндрической формы.
  • Рифленых. Такая арматура имеет на поверхности расположенные под углом серповидные вертикальные ребра.

Последний вариант для конструкций, эксплуатируемых в постройках под значительными нагрузками, считается более предпочтительной. Дело в том, что ребра значительно усиливают связку с бетоном.

Виды стальной арматуры

Класс стали

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

Задавшись вопросом о том, какую металлическую арматуру стоит использовать для заливки фундамента здания, следует учитывать и такой параметр, как качество стали. Производиться пруток может из металла разных классов. Сделать правильный выбор поможет представленная ниже таблица.

Класс Диапазон диаметров (мм) Описание Сфера применения
АI 6-40 Гладкая, пластичная арматура Используется при строительстве многоэтажных зданий
АII 6-40 С серповидным рифлением Применяется при возведении коттеджей, производственных и торговых цехов
АIII 6-40 Прерывистая арматура с очень хорошей свариваемостью Используется для строительства как малоэтажных, так и многоэтажных строений

Маркировка

При выборе арматуры следует обращать внимание, в том числе и на маркировку:

  • Буквой «Т» отмечается термически упроченный материал;
  • «В» - более надежный вариант, дополнительно упроченный вытяжкой. Используется в основаниях, испытывающих большие нагрузки.

Маркировка арматуры

Выбираем современную арматуру для фундамента

В последнее время очень популярным становится и еще один, принципиально новый, вид арматуры – пластиковая. Как и железная, она может быть гладкой и ребристой. К основным ее достоинствам относят:

  • схожий с бетоном коэффициент расширения;
  • небольшой вес;
  • устойчивость к коррозии;
  • невысокую стоимость.

Обходится арматура ПВХ гораздо дешевле стальной, по рабочим же характеристикам практически ничем от нее не отличается. Для фундамента дома наиболее предпочтительным вариантом считается прочная рифленая разновидность.

Выбираем современную арматуру для фундамента

Таким образом, подходящую в том или ином случае арматуру выбирают, обращая внимание в первую очередь на такие параметры, как архитектурные особенности самого здания и степень устойчивости грунта. Произвести же расчет этого элемента жесткости фундамента проще всего, воспользовавшись онлайн-калькулятором.

Видео:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

Как правильно выбрать арматуру для фундамента

Арматура – это довольно общее понятие, под этим названием в данной статье мы имеем в виду элементы, усиливающие бетонную конструкцию. Бетон - не самодостаточен. Это крепкий, но, в то же время, хрупкий материал, не обладающий никакой гибкостью. При появлении трещин бетон просто разваливается. Но совсем другое дело – железобетон!

Железобетон – это комбинированный материал, состоящий из бетона, который несет основную нагрузку, и стальных стержней, помогающих ему в этом. Эти стержни и называются “арматура”. Фактически, это стальной стержень цилиндрической (или близкой к цилиндру) формы. Сталь и бетон очень “подходят” друг другу: они сочетаются между собой, дополняя и тем самым усиливая свойства друг друга. Эти материалы имеют прекрасное сцепление друг с другом.

Армирование фундамента

Виды арматуры

Арматура различается по:

  1. Составу. Металл, используемый для арматуры, может быть как мягкий, так и более твердый (но хрупкий).

  2. Форме. Армирующие стержни могут быть как гладкими цилиндрическими, так и с шероховатостями, выступами разных форм. “Выступы” нужны для того, чтобы усилить сцепление бетона и стали.

  3. Диаметру. Диаметр арматуры для фундамента (и другие её параметры) выбираются в зависимости от задач и нагрузок армируемой конструкции.

  4. Свариваемости. Не всю арматуру можно сваривать при сборке арматурного каркаса. Это свойство зависит от того, какая сталь используется для арматуры. Чтобы применять сварку для сборки арматурного каркаса, сталь арматуры должна быть специально подготовленной при выплавке для этой операции. Если сварить арматуру, не предназначенную для такой операции, то произойдет ухудшение свойств арматуры.

Какую арматуру использовать для фундамента?

Сегодня мы хотим целенаправленно сосредоточиться на вопросе арматуры под фундамент. Фундамент – это самый широко используемый железобетонный элемент в конструкции дома. Вопрос армирования фундамента – один из самых актуальных. Правильно выполненный фундамент – это залог “здоровья” здания, гарантия прочности и долговечности всей конструкции дома.

Так, все же, какая должна быть арматура фундамента дома? Правильно на этот вопрос можно ответить после расчета всей конструкции дома. То есть, чтобы совершенно точно быть уверенным в своем выборе, нужно просчитать конструкцию фундамента и потом выполнить расчёт арматуры.

Мы уверены, что расчет должен выполнять квалифицированный специалист. Но если по какой-то причине вы решите выполнять расчёт сами, то знайте: если ваш дом стоит на не проблемных грунтах, и он не больше двух этажей (без цокольного этажа и без подвала), то под свою ответственность можно воспользоваться типовыми решениями и расчётами. То есть, выбрать параметры фундамента и количество арматуры из предложенных в специализированной литературе, справочниках.

Вот пример стандартных таблиц, из которых можно выбирать свои решения и показания (арматура для ленточного фундамента тоже выбирается по подобным таблицам).

Вариант армирования

Диаметр рабочей арматуры, мм

Количество арматурных стержней, шт

в одном поясе

в сечении фундамента

1

10

2

4

2

10

3

6

3

12

2

4

4

12

3

6

5

14

3

6

Если мы не говорим про свайные фундаменты, то большинство фундаментов усиливается металлической арматурой, уложенной вдоль и поперёк (пруты перекрещиваются, образуя единую сетку). Для того, чтобы прутья не сдвигались относительно друг друга во время заливки бетона, они свариваются или связываются между собой вязальной проволокой в каждой точке касания. В теле бетона арматура располагается примерно в пяти сантиметрах от поверхности. Необходимо делать два яруса армирования: верхний (предназначен для работы на изгиб фундамента вверх) и нижний (для защиты от изгиба вниз). В середине фундамента армировку производить не нужно.

Строительство фундамента – работа, требующая вдумчивого и тщательного подхода, ведь цена ошибки – аварийный дом. Необходимо со всей серьезностью отнестись к этому этапу строительства. Также хотим напомнить, что арматуру для фундамента можно выбрать на "Первой Металлобазе": близко, быстро, и с доставкой!

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
