«Скелет» плитного фундамента

Фундаментная плита под цокольный этаж — это наиболее логичный вариант обустройства основания для малоэтажного здания. Его можно предусмотреть и на слабых почвах, и при глубоком их промерзании, а так же в условиях повышенной влажности и пучинистости грунта.

У такого типа фундамента есть один-единственный недостаток: значительная цена. Однако она вполне оправдывается высокой надёжностью конструкции и долговечностью постройки в целом. Поэтому можно смело констатировать, что плитный фундамент с цокольным этажом, возводимый при строительстве частного дома, является самым правильным решением.

Особенности заглубляемой монолитной плиты

Вообще, данный вид фундамента относится к категории мелкозаглубляемых – то есть плита заливается практически на поверхности грунта. И только когда плитный фундамент и цокольный этаж составляют единое целое, его можно заглублять хоть на всю высоту стен. Толщина такой плиты должна быть не менее 20 см, хотя поверхностный вариант может иметь и вдвое меньшую толщину.

Чем меньше стыков – тем выше герметичность

Теоретически, стены подвального этажа, соприкасающиеся с грунтом, возводимые не на ленточном, а на плитном фундаменте, могут выкладываться из кирпича. Но гораздо надёжнее, когда они так же выполнены монолитным способом. И дело тут даже не в прочности, а в герметичности ограждающих конструкций.

При монолитном варианте устройства стен заглубляемых помещений, получается нечто, напоминающее бетонную чашу бассейна. Данный вид фундамента так и называется: фундаментная монолитная плита под цокольный этаж. Он удобен ещё и тем, что поверхность плиты послужит отличным основанием для устройства пола (см. Пол в подвале: как сделать).

Цокольный этаж на плитном фундаменте

Кирпичу отдают предпочтение тогда, когда нет времени на ожидание набора бетоном прочности. При этом самым слабым местом являются стыки между основанием и подошвой стен, а так же сами швы кладки.

Как их не заделывай, но со временем влага находит себе путь, и именно в этих местах. Поэтому, проектировщики чаще отдают предпочтение именно монолитному способу возведения стен подвала или цокольного этажа.

Альтернатива кирпичу и бетону

Альтернативным вариантом является сборно-монолитный способ, при котором возведение стен осуществляется с применением дырчатых блоков УДБ. Они служат несъёмной опалубкой: при их использовании сокращается не только время возведения стен, но и уменьшается количество расходуемого на заливку бетона.

Обратите внимание! Таким образом, можно уйти от недостатков и монолита, и кирпичной кладки. По прочности, сборно-монолитные стены нисколько не уступают монолитным благодаря тому, что внутренние каналы кладки заливаются бетоном, и вертикально армируются установленными арматурными стержнями, как это показано на фото снизу.

Стены из блоков УДБ

 Итак:

• При монолитном или сборно-монолитном возведении стен, цокольному этажу гораздо проще обеспечить герметичность, так как стыков между стенами и полом не будет. Это наиболее актуально в ситуациях, когда грунтовые воды находятся достаточно близко. Остаётся только разобраться в том, как устроен плитный фундамент для цокольного этажа, для чего вашему вниманию будет представлено видео в этой статье.
• Вряд ли, конечно, хозяин будет осуществлять его устройство своими руками, так как здесь объём работ для целой бригады, выполняемый в несколько этапов. Да и заливка плиты представляет собой непрерывный процесс, который нужно закончить за один день, и рабочие руки тут на вес золота.
• Заметим, что бетонщики должны руководствоваться проектной документацией, а не просто «ценными указаниями». Но для того, чтобы понять, не допускаются ли при устройстве фундамента нарушения, заказчик, каковым и является владелец будущего дома, должен как минимум иметь представление о технологии.

Осуществлять контроль нужно сразу – ведь потом, когда дом уже будет сдан в эксплуатацию, исправлять что-либо будет поздно.

Начинаем с подготовки

Так как цокольный этаж может быть заглублён до половины высоты стен, а подвальный – на всю высоту, то под будущий фундамент выкапывается котлован. Глубина его должна учитывать не только уровень отметки пола цокольного этажа и толщину плиты, но и толщину подготовительных слоёв. Одним из них является песчано-гравийная подсыпка, а другим, бетонная подготовка.

Для чего и как всё это делается – об этом расскажет наша дальнейшая инструкция:

• Для замены слабого грунта на более прочный слой, выравнивания дна котлована, а так же равномерного распределения нагрузок, под фундаментом должна быть произведена правильная подготовка.
• Прежде всего, это песчаная подушка, технология устройства которой так же устанавливается проектом. Её толщина и степень уплотнения, зависят от качества грунта на участке, степени его влажности.
• Площадь плитного фундамента соответствует площади этажа, поэтому отсыпка и уплотнение подготовительного слоя выполняется по всему котловану. Это может быть не только подушка из песка, но и ещё один слой из крупнофракционного материала: щебня или гравия.

Песчаная подготовка под фундамент

Что даёт щебёночная подсыпка?

Многие задаются вопросом: для чего при подготовке применяют щебень (гравий), и нужен ли он вообще?

Обратите внимание! Если щебень и используют, то насыпают поверх песка, слоем не более 10 см, и, так же как и песок, обязательно трамбуют. При этом гранулы щебня вдавливаются в песок, и тем самым эффективнее уплотняют подушку. Это и есть основная цель крупнофракционной отсыпки, а что касается  дренирующих свойств щебня, то никаких преимуществ перед песком, в этом плане у него нет.

Как вариант, строители применяют природную гравийно-песчаную смесь, либо с помощью бульдозера смешивают песок и щебень на месте, непосредственно перед распределением их по дну котлована. Трамбование осуществляется виброплитой или дорожным катком.

Трамбовка и увлажнение подушки

Утрамбовать песок тоже нужно правильно. Прежде всего, он должен иметь оптимальную влажность, для чего подушку предварительно проливают водой.

Однако вода должна иметь возможность уйти, и если строительство ведётся, к примеру, в глинистом грунте, который отличается очень слабыми дренирующими свойствами, проливка выполняется в меньшем объёме, или не выполняется вообще.

Песок ровняют бульдозерами и проливают водой

Уплотнение песчано-гравийной отсыпки виброплитой

Итак:

• Если учесть, что строительство частных домов обычно производят летом, когда влага достаточно быстро испаряется, о переувлажнении песчаной подушки можно не переживать.
• Её толщина определяется, исходя из того, насколько близко находятся грунтовые воды (см. Как узнать уровень грунтовых вод на участке: инструкция). Капиллярный подъём влаги в слое песка, обычно составляет не более 30 см – вот это и есть оптимальная толщина подсыпки. Но при необходимости, она может быть и толще.
• Хорошо утрамбовать её сразу по всей толщине невозможно даже дорожным катком. Поэтому трамбование выполняется поэтапно, слоями по 10-15 см. После того, как подушка выведена на нужную высоту, по периметру будущего фундамента устанавливают опалубку под заливку плиты.

Её высота должна учитывать и толщину бетонной подготовки, которая будет выполняться на следующем этапе. Перед заливкой подбетонки, песчаное основание ещё раз проливается водой – теперь это нужно для того, чтобы уменьшить его впитываемость.

Очерёдность и нюансы выполнения основных работ

Подбетонка так же защищает горизонтальный гидроизоляционный слой, который располагается поверх неё, от воздействия внешней среды и механических повреждений.

Подбетонка

Толщина бетонной подготовки обычно принимается 10 см. Её можно не армировать, но большинство строителей склоняются к тому, что в подбетонку всё же лучше заложить сетку. Её отсутствие может привести к растрескиванию бетона, а это непременно повлечёт за собой повреждение слоя гидроизоляции.

Итак:

• Если хотите сэкономить, вместо стальной арматуры используйте композитную, которая обойдётся вдвое дешевле. В малоэтажном строительстве, стеклопластиковые или базальтопластиковые стержни можно применять даже и при заливке основной плиты.
• Для устройства бетонной подготовки применяется тощий бетон М150, или М75. В его толщу, обычно по периметру и центру, закладывают вертикальные стержни арматуры, которые обеспечат прочное сцепление основной плиты с подбетонкой.
• Бетонирование производят участками: залили бетон из растворонасоса, прошлись по нему с глубинным вибратором, затем окончательно распределили и уплотнили с помощью виброрейки. Пока одни рабочие ровняют уже залитую секцию, другие производят заполнение бетоном следующего участка.

Армирование полимерной арматурой

Выпуски арматуры в подбетонке, обеспечат её прочное сцепление с фундаментом

Поверхность бетона ровняют виброрейкой

Повторимся, что подготовка под фундамент должна быть по всей площади выполнена за один день.  Через несколько часов — после того, как бетон схватится, его начинают проливать водой. Несколько проливок производят в первый день, и ещё многократно проливают в течение всего следующего дня.

Делается это для того, чтобы в жару или при ветреной погоде не нарушался процесс естественной гидратации бетона. Через 2-3 дня по его поверхности уже можно ходить, и рабочие могут приступать к наклейке гидроизоляционного материала.

Устройство гидроизоляции под плиту

Сегодня существует множество гидроизоляционных материалов: пропиточные, окрасочные, инъекционные. Но для того, чтобы защитить от грунтовой влаги цокольный этаж на фундаментной плите, ничего лучше рулонных материалов на битумной основе и придумать невозможно.

• При замешивании бетона, в него добавляют водоотталкивающие добавки — но они не обеспечивают стопроцентный барьер капиллярному подсосу влаги. Поэтому дополнительная защита никогда не повредит. При монтаже рулонного материала, первым слоем идёт битумная мастика, которая в данном случае играет роль клеевой основы.
• Она сама по себе является неплохой преградой для влаги, так что гидроизоляция получается двойной. А учитывая, что клеят гидроизол или рубероид в два слоя – тройной. К тому же, это самый надёжный и экономный по затратам способ изоляции поверхности бетона, осуществляемой на больших площадях.
• Если раньше из рулонных материалов были только пергамин, толь, да рубероид, то сегодня на рынке стройматериалов сегодня присутствует достаточно обширный ассортимент. Основой для упомянутых выше материалов является картон, тогда как современные варианты армируются стеклотканью, полиэстером, которые отличаются высокой прочностью на разрыв.

Выполняется наплавляемая гидроизоляция

Их можно монтировать двумя способами: в виде свободной укладки материала со сваркой швов, и наплавки по всей площади подбетонки. В первом случае, материал расстилают насухо, сразу по всей площади. После того, как все листы уложены и подогнаны по размерам, начинают их склеивание по нахлёстам с помощью специального сварочного аппарата.

Обратите внимание! Полотна укладывают с нахлёстом в 12 см по продольным краям, и в 15 см по торцам. Важно так же соблюдать разбежку торцевых швов до 50 см.

Когда используется вторая технология, то, соблюдая те же параметры нахлёста, рулон раскатывают постепенно, прогревая его газовой горелкой. При этом битумная пропитка основы расплавляется, и намертво склеивает материал с поверхностью и соседними полотнами.

Первый слой гидроизоляции настилается поперёк основания, а второй – продольно. При этом прогревается не только разматываемый рулон, но и поверхность первого слоя. По окончании наклейки, для надёжности необходимо ещё раз пройтись с горелкой по швам.

Чтобы не повредить  гидроизоляцию в процессе работ по монтажу каркаса, поверх неё заливается растворная стяжка толщиной 4 см, и точно так же, как и подбетонка, она проливается водой.

Вязка каркаса и заливка фундамента

Как только защитная стяжка схватится, и по ней можно будет ходить, начинается монтаж каркаса. В частном строительстве, для этой цели обычно используют стержни профильной арматуры диаметром 12 мм, которые при укладке должны образовать ячейки размером 10*10 см. Как уже было отмечено, кроме стальных прутов, можно так же использовать и композитную арматуру.

Чтобы обеспечить каркасу надлежащую защиту от коррозии, его элементы должны быть скрыты в толще бетона. При наличии подбетонки, защитный слой составляет 35 мм. Обеспечить это расстояние помогают специальные фиксаторы для арматуры – так называемые «стульчики» соответствующей высоты. Их вы видите на картинке снизу.

Фиксация арматуры в проектном положении

Для вязки каркаса используется стальная проволока толщиной 1,2 мм. После того, как первая сетка связана, по периметру будущей плиты устанавливаются элементы в виде буквы «П» — они будут формировать высоту каркаса фундаментной плиты. Нижней ножкой они связываются с нижней сеткой, а к верхней ножке будут крепиться арматурины верхней сетки.

Обратите внимание! В процессе монтажа каркаса плиты, сразу же устанавливается закладная арматура (диаметром 16 мм) под вертикальные ограждающие конструкции — ведь плитный фундамент под цокольный этаж предполагает так же и монолитный способ устройства его наружных стен. По необходимости, эти выпуски будут наращиваться по высоте.

Заполнение опалубки бетоном

Распределение и уплотнение бетона

В отличие от подбетонки, для заливки основной плиты должен использоваться бетон не ниже марки М200. В остальном, заливка, растяжка, уплотнение и проливка бетона, выполняются аналогично. Работа ведётся непрерывно, вне зависимости от времени суток, пока не будет залита вся плита.

В течение первой недели, фундамент ежедневно, утром и вечером проливается водой, и ещё через три недели, можно будет приступать к заливке стен толщиной 25 см. В процессе ожидания набора бетоном прочности, рабочие занимаются установкой опалубки и вязкой каркаса под стены с тем, чтобы на 28-й день приступить к их заливке.

Заключение

И напоследок остаётся уяснить, как утеплить фундамент цокольного этажа. Так как плита, в данном случае, закладывается ниже уровня промерзания грунта, под её подошвой никакого утепления не предусматривается.

Если это необходимо, его осуществляют изнутри, при монтаже напольного покрытия — или же предусматривают в помещениях систему тёплого пола. Что касается стен, то их утепление выполняется снаружи, плитным пенополистиролом, поверх вертикальной гидроизоляции, которая так же может быть выполнена наплавляемым способом.

Как сделать цоколь на ленточном фундаменте. Фундамент для дома с цокольным этажом. Что следует знать

Монолитный фундамент – опорная часть сооружения, на которую возложена ответственность за длительность эксплуатационного срока здания. Он является несущей конструкцией всего строения. В таком фундаменте трудоемко делать цокольный этаж.

Поэтому для выбора фундамента и способа его возведения необходимо обращать внимание на характеристики грунта своего участка и его несущей способности, учитывать эксплуатационные и конструктивные особенности будущего дома, а также из какого материала будет возведено сооружение.

Крыша твердая, бетонная — Тегалит — кирпичные цвета. Внутри внутри — тонкие пленки. Раздельные отверстия спроектированы с использованием алюминия и тройного остекления. Внешний теплообменник имеет толщину. 30 мм. Экскавация системы термической активации бетонной плиты основания, источником является насос теплового насоса мощностью 3 кВт, дополненный тепловой спиралью для морских применений. Утечка прямолинейна с противоточным восстановлением в звездной системе.

Из Аустерлица мы перешли к круглосуточной реализации семейного дома — студии и дома с коммерческим использованием и семейного дома сестры автора, архитектора Фрнека, в пользу его легкого пространственного формирования с соблюдением необходимой точности.

Классификация фундаментов

В современном строительстве фундаменты классифицируются по:

• типу конструкции;
• способу монтажа;
• виду строительных материалов;
• глубине заложения фундамента.

Критерий выбора монолитного фундамента с цокольным этажом

Самыми востребованными конструкциями для основания сооружения являются монолитные фундаменты. Популярность монолитных опор зданий объясняется высокой степенью надежности, а также способностью выдерживать большие нагрузки. Применение современной технологии монолитного литья в сооружении фундамента позволяет воплотить всевозможные архитектурные решения и получить различные конфигурации здания, известные сегодня для обустройства цокольного этажа, однако, это трудоемко сделать своими руками.

Принципы функционализма в отношении отдельных материалов очевидны в обеих конструкциях. Конструкция «студии» парадоксально не парадоксально между окружающим старым зданием. Это было так же приятно, как и реализация дома сестры автора, которую мы уважали в частном порядке только через забор в саду над первой реализацией. Красивый семейный дом с закругленным нетипичным полом, который постоянно обсуждается профессионалами и широкой публикой. Он сделан «сделан» с садом в наклонной местности и нетипичным сюжетом.

Приятное знакомство со зданием, проектом, мотивом, реализацией и текущими функциональными возможностями и функциональностью обоих зданий пришло прямо к нам от автора. Этот вопрос был очень похож на истину Мутнякови, и архитектор видел это на самом деле Адольфу Лоусе. Он просто написал свой бас или партитуру.

Главным преимуществом основания дома с цокольным этажом является, безусловно, дополнительная площадь в доме. Цокольный этаж может увеличить полезную площадь дома до 30%, делая его более функциональным. В частных домах он чаще используется для технических нужд или гаража,в многоквартирных высотных домах обустраивают паркинги. Новым веянием времени стало использование цокольного этажа большой площади под магазины или общественные места, где показатель уровня шума – высокий.

Каждое из двух зданий отличается, но совместный почерк все еще их сочетает. Действительно, функциональное здание с такими же планами этажей на многих этажах предназначено для создания и оснащения самого необходимого комфорта, необходимого для концентрации. Здание встроено в участок, который определяет его форму. Свободная компоновка позволяет быстро и гибко перестраиваться и планировать план заземления.

Дом Каменья — это здание восемнадцатого этажа и представляет собой классическое строящееся здание. Простое домашнее устройство дома служило без столкновений в течение многих лет. Эти лица были выбраны по цене по цене, легко монтируются, просты в использовании в округлых и атипичных формах и имеют малый вес. Фильм был украшен узлом 60 см, поэтому весь объект очень теплоизолирован. Дом постоянно обновляется, чтобы быть как можно более независимым от энергии. Это практическая работа по предоставлению работы нашим клиентам и пробникам материалов, которые мы используем.

Требования к цокольным этажам при строительстве

Цокольный этаж представляет собой помещения с отметкой пола ниже нулевого уровня, но не более,чем 50% высоты помещения. В проектных застройках цокольный этаж размещают с целью наиболее экономичного использования строительных и земляных объемов. Цокольный этаж может быть построен под частью здания, такие помещения объясняются рельефом местности. Подземные помещения могут занимать всю площадь сооружения. Конструкция подземного этажа аналогична конструкции здания.

Подземная часть дома служит социальной составляющей для выполнения и исполнения в прошлом архитекторов. Это здание, которое реагирует на солнце, и мы использовали крутой северный склон, который будет использоваться в интересах архитектуры. Панорамное круговое окно поднимает свет полумесяца в коническое жилое пространство от заката до заката. Это окно позволяет увидеть прекрасные виды как на горизонте города, так и на денджеле за домом.

Семейный дом в Камени, вилла на Красной горе и дом сестры, под этими звонками скрыта вилла. Дом стоит на крутом северном склоне, вершине Красной горы. Тем не менее, он доминирует над светом, который изображает великолепные кривые на полу главной гостиной весь день и точно освещает все комнаты. Дом все еще стоит в густой растительности, поэтому из панорамных окон открывается вид на зеленый, с видом на историческую часть города с верхнего этажа. Семья предпочитает эти коммуникации, связывая отдельные этажи с рампами, которые не текут по периметру здания.

Согласно СНиП 3.03.01-87 «Несущие и ограждающие конструкции» и 2.02.01-8 «Основания зданий и сооружений», к цокольному этажу предъявляются следующие требования:

1. Цокольный этаж – это помещения здания, которые должны быть ниже нулевой отметки и выше уровня отметки земли не более 50% высоты цокольного этажа. Высота помещения должна быть не менее 1,80 м.
2. Ширина лестничных маршей цокольного помещения должна быть не менее 0,9 м.
3. Цокольное помещение должно быть обеспечено отдельным выходом наружу.
4. Для обеспечения вентиляционных потоков необходимо оборудовать продухи, которые должны быть расположены на высоте 20-25 см от нулевой отметки.
5. Устройство приямок (оконные проемы в помещениях подвалов или цокольных этажей), регламентируемые санитарными нормами и правилами СНиП 2.2.1/2.1.1.1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий».

Виды монолитных фундаментов по способу обустройства

В регионах с мерзлыми или плавучими грунтами часто бывает проблематично своими руками построить дом с цокольным этажом. Такие факторы грунтов определают способ закладки фундамента будущего строения.

Это отдельная периметральная кладка и внутреннее домостроение. День, подобный провисанию, не мог разрушить даже погоду. Отсутствие солнца вечером заменило дегустацию вин. Агнцы

Ленточный фундамент с цокольным этажом: этапы выполнения работ

Фундаментная лента для наземного цокольного этажа

Прежде чем говорить о том, как строится ленточный фундамент цокольного этажа, давайте разберёмся с определениями. Цокольным, этаж может называться только в том случае, когда отметка его чистого пола находится ниже планировочной отметки грунта. При этом заглубление может быть совсем небольшим, но максимально оно составляет половину высоты стены. То есть, вторая половина возвышается над землёй.

Когда заглубляемая часть превышает по высоте часть наземную, это уже не цокольный, а подвальный этаж. На этом их разница и кончается — если не считать, что основание подвала гораздо ближе к грунтовым водам. И ещё: ленточный фундамент с цокольным этажом позволяет сделать в нём гараж, что для тех, кто располагает довольно небольшим участком под строительство, является немаловажным преимуществом. Остаётся только узнать, как сделать это своими руками, в чём мы и постараемся вам помочь.

Варианты устройства монолитных фундаментов

Ленточный фундамент для цокольного этажа, отличается от варианта без цокольного этажа только высотой стенок, за счёт которой и формируются стены заглубляемых помещений. Собственно говоря, фундамент данной конструкции и представляет собой лабиринт из опорных стенок.

Главное, что от них требуется – это прочность, которая позволит конструкции выдержать вес от здания, и обеспечить ему устойчивость. С конструктивной точки зрения, лента фундамента бывает монолитной железобетонной или бутобетонной, сборной, сборно-монолитной, кирпичной. Вариантов немало, и в соответствии с выбором технологии подбираются и материалы.

Конструкция ленты и основания под неё

Строительство монолитных фундаментов цокольного этажа, осуществляется путём заливки бетона в опалубку с установленным в ней каркасом. Учитывая значительную высоту цокольных стен, бетонирование выполняется послойно. Это даёт возможность осуществлять более качественное уплотнение бетона.

• А вот что будет под подошвой ленты, зависит уже от состояния грунта на участке. Если он плотный – а значит, обладает достаточной прочностью, то в основании может быть лишь 10-15-сантиметровый слой из хорошо утрамбованного песка и гравия. Либо, что ещё надёжнее, заливается слой тощего бетона – то есть, выполняется бетонная подготовка.
• Её устройство не является обязательным, но строители предпочитают именно эту технологию, так как она существенно облегчает процесс устройства горизонтальной гидроизоляции подошвы фундамента, а так же вязки арматурной сетки. Конечно при этом цена подготовительных работ возрастает, но дополнительная прочность основания, а так же удобство в работе, того стоят.
• В слабых грунтах, под ленту необходимо сделать опорную подушку. По сути, она тоже является лентой, только более широкой. За счёт её вылета, который составляет не менее 15 см с каждой стороны, увеличивается устойчивость фундамента, лучше распределяются нагрузки на грунт.

Бетонная лента, заливаемая по уплотнённому слою песка

Вариант с монолитной опорной подушкой

Плитный фундамент с арматурными выпусками под цокольные стены

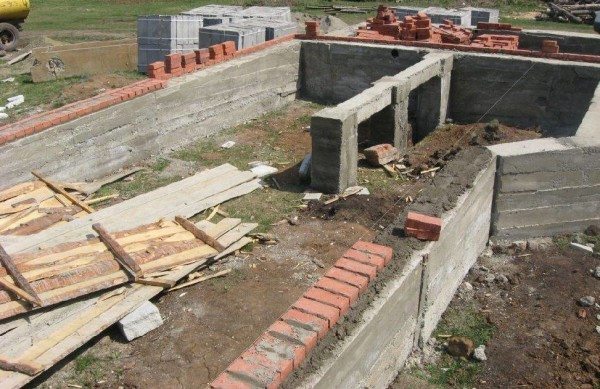

Ленточный монолитный фундамент: цокольный этаж

При данном способе возведения цокольного этажа, подушка тоже заливается из бетона. Под ней может быть так же либо просто утрамбованный песок, либо подбетонка. Все эти варианты представлены выше.

Толщина стен фундамента зависит от параметров строения. Минимум — это 20 см (для стен короче 3м). Если же под лентой заливается бетонная подушка, то с учётом вылета консолей, её ширина составит 40 см.

Комбинация двух фундаментов

Говоря о монолитном возведении ленты, нельзя обойти вниманием и ещё один, комбинированный вариант, когда один фундамент фактически устанавливается на другом. В этом случае, в основании ленты будет уже не подушка, а монолитная плита.

• Соответственно, цокольный этаж при ленточном фундаменте, в этом случае получается полностью монолитным. Это самый трудоёмкий и дорогостоящий вариант, но зато самый надёжный и герметичный.
• Лента намертво стыкуется с плитой, так как на этапе заливки последней, по периметру цокольных стен оставляют вертикальные выпуски арматуры. Их заделывают в бетонной массе ленты, за счёт чего она оказывается соединённой с основанием в единое целое.
• В случае, когда устраивают ленточный фундамент с цокольным этажом и гаражом, мы рекомендуем именно этот способ. Во-первых, за счёт веса автомобиля или автомобилей — так как их в гараже может быть и несколько, на полы в помещении воздействуют достаточно большие нагрузки. А во-вторых, никогда не знаешь, как поведёт себя грунт. Случаи, когда в частных домах полы, устраиваемые по грунту, проседают, не так уж редки.

Обратите внимание! Монолитная плита, устроенная в основании цокольного этажа, обеспечивает всей конструкции максимальную жёсткость и герметичность. Именно она и является здесь фундаментом, а высокая бетонная лента лишь выполняет функции ограждающей конструкции.

Высокий цокольный этаж из ленточного фундамента: вариант с гаражом

План дома с цокольным этажом на 2 автомобиля

Полностью монолитный цокольный этаж

Несмотря на сплошные преимущества, углубляться в устройство плитного основания мы не будем. На нашем сайте есть подробная инструкция, полностью посвящённая данной теме (см. Плитный фундамент с цокольным этажом: технология обустройства). О том, как заливается сама железобетонная лента, вы узнаете, посмотрев видео в этой статье. Мы же хотели бы уделить внимание устройству и других разновидностей ленточных фундаментов.

Лента из бутового камня

В местностях, расположенных на берегу горной реки, либо там, где поблизости есть карьер,  бутовый камень является фактически бросовым строительным материалом. В таком случае, почему бы для строительства цокольного этажа не использовать именно его?

• Бутобетонный фундамент является разновидностью монолита, а потому нисколько не уступает ему в прочности. Да и с финансовой точки зрения он обойдётся гораздо дешевле, так как не требует закладки арматуры. Экономия получится ещё и за счёт того, что можно обойтись без отделки наземной части цоколя. Достаточно будет на наружной поверхности расшить швы между камнями, и обработать её гидрофобным составом.
• Камень, который именуют «бутовым» – это не какая-то конкретная порода. Его могут получать добыче и обработке в карьерах разных пород — но только самых плотных, прочность которых не меньше 1700 кг/м3. Он имеет различную форму, но в строительстве обычно используют бут рваный, который получается в процессе взрывных работ.
• А вообще, форма камня здесь не имеет принципиального значения, так как сортируют его только для возведения бутовой кладки – а это несколько другое понятие, чем бутобетон. Для фундамента отлично подойдет и круглый бут, который в народе называют булыжником. Нередко он усеивает берега рек, так что может и вовсе обойтись бесплатно – не ленитесь только собирать.

Схема бутового фундамента для цокольного этажа

Цокольные стенки из бутового камня

Варианты устройства бутовых фундаментов в пучинистых и непучинистых грунтах

В зависимости от характеристик грунта, фундаментная лента будет иметь либо форму параллелепипеда, либо должна уширяться книзу, как это показано на представленной выше схеме. Можно так же, как и в случае с обычным монолитным фундаментом, предварительно залить подушку из железобетона.

Обратите внимание! Если строится цокольный этаж, заглублённый не более чем на полтора метра, толщина стен из бутобетона должна быть 30 см, а ширина основания под ними – не менее 40 см шириной. Для полноценного подвала, стены которого заглублены на всю высоту, эти размеры должны быть 40 и 60 см соответственно. Там где пролёты составляют более 3-х метров, эти цифры автоматически увеличиваются на 10 см для стен, и на 20 см для подошвы.

Если грунт сухой и прочный, в заглубляемой части можно обойтись и без опалубки

Итак:

• Когда прочность грунта позволяет нарезать в нём траншеи с ровными, неосыпающимися стенками, заглубляемую часть конструкции можно залить даже без опалубки. Здесь её роль сыграют стенки траншей. Единственно, что нужно будет сделать, так это застелить их целлофаном, чтобы цементное молочко не вытекало в грунт.
• Дно траншеи может быть выровнено утрамбованным песком, но это даже не всегда требуется делать. Если, к примеру, на участке грунт глинистый, то выравнивать основание под фундамент лучше жирной глиной. Песок в такой ситуации только создаст предпосылки для накопления влаги, от которой глина размокает. Для обратной засыпки, в такой ситуации тоже лучше использовать глину.
• Процесс бетонирования несложен: траншею следует заполнить камнем, а потом залить, или же наоборот – залить раствор, а потом утопить в нём камень. Очерёдность особого значения не имеет – главное, чтобы бут составлял не менее 40% от общего объёма фундамента. Для уменьшения влагоёмкости готового фундамента, в раствор (М200) необходимо добавлять соответствующие присадки.

Как видите, технология достаточно проста, и не требует особой квалификации исполнителя. Что касается себестоимости конструкции, то она окажется намного ниже любого другого варианта. Однако при высоком залегании грунтовых вод (см. Глубина залегания грунтовых вод: методы определения), лучше всё-таки отдать предпочтение железобетонной ленте на монолитной плите.

Альтернативные варианты

Наряду с монолитными технологиями, для создания ленточных фундаментов могут быть использованы и штучные конструктивные материалы мелкого и крупного формата. В первом случае, это всеми почитаемый кирпич — вот ему мы и уделим немного внимания.

Кирпичная лента

При возведении цокольного этажа из кирпича, брать для работы нужно только глиняный, хорошо обожжённый вариант, который строители называют «железняк». Отличить его можно по цвету: чем дольше он подвергался обжигу, тем более насыщенным красным, или даже красно-коричневым он получается.

Насыщенный цвет кирпича говорит о хорошей степени обжига

 Итак:

• Эстетика изделий тут особого значения не имеет, так что можно купить самый недорогой забутовочный кирпич. А вот чтобы не пришлось оштукатуривать или облицовывать видимую часть цоколя, когда он будет выведен на поверхность, для кладки лицевой версты можно будет взять лицевой кирпич.
• В отличие от всех прочих вариантов фундаментов, которые могут устраиваться прямо по грунту, под кирпичной кладкой всегда должно быть бетонное основание. Это может быть армированная подбетонка (толщина 10 см), или же полноценный плитный фундамент (толщина 30-40 см).
• В первом случае, кирпичная кладка обязательно должна уширяться книзу. Если стены имеют длину до 3м, их толщина составит 380 мм (1,5 кирпича). В таком случае, ширина опорной части стены должна быть 640 мм (2,5 кирпича). На более длинных стенах, эти цифры увеличиваются до 510 и 770 мм соответственно.
• Когда стены цоколя опираются на монолитную плиту, делать уширение нет необходимости, поэтому кладка возводится как обычная стена. Однако в кирпичных стенах много растворных швов, через которые может впитываться влага — поэтому ей нужна усиленная гидроизоляция.

Схема устройства цокольного этажа из кирпича

Кладка цоколя в наземной части

Такая штукатурка создаст снаружи кирпичной стены непроходимый барьер для влаги

Обмазка цокольных стен битумной мастикой

Естественно, это гидрофобные добавки в раствор, но этого недостаточно. При соприкосновении с грунтом всегда есть вероятность намокания кладки – особенно когда УГВ находится близко. Поэтому снаружи её следует оштукатурить гидроизоляционной штукатуркой, а потом уже делать наплавную гидроизоляцию (см. Гидроизоляция подвалов от грунтовых вод: варианты и выполнение работы). В сухом грунте, достаточно обмазать кладку битумной мастикой, и оклеить рулонным материалом.

Обратите внимание! Когда в основании цокольного этажа есть монолитная плита, вместо кирпича можно так же использовать мелкоформатные бетонные блоки – только не ячеистые, а золобетонные: шлакоблок или керамзитобетонный блок. Можно так же применить блоки из полистиролбетона. Только помните, что в качестве самостоятельного фундамента, такую кладку применять нельзя!

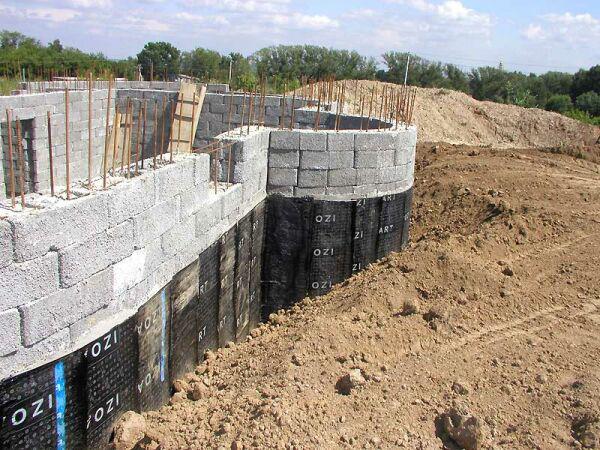

Сборные и сборно-монолитные ленты

При условии качественной герметизации стыков, неплохой альтернативой монолиту являются сборные фундаментные ленты, которые возводят из крупноформатных бетонных изделий (ФБС). Такой фундамент получается дороже бутобетонного, но дешевле железобетонного монолита.

Суть его обустройства мы изложим кратко. Если же вас интересует более подробная информация, вы можете прочесть статью, тема которой посвящена именно фундаментам из ФБС.

Обратите внимание! Преимущество сборной ленты заключается в том, что на её возведение затрачивается меньше всего времени. За прочность конструкции можно не волноваться: при грамотном подходе к монтажу, она не уступит монолиту – тем более что поверх кладки обязательно устраивают армопояс.

 Итак:

• В отличие от кирпичной ленты, блоки могут быть установлены не только на монолитную плиту или подбетонку, но и на выровненный утрамбованный слой песка. Однако этот вопрос следует решать, исходя из гидрогеологической обстановки на участке.
• На слабых грунтах, под блочной стенкой тоже должна быть толстая бетонная подушка. Это могут быть сборные изделия ФЛ, либо обычная монолитная лента, ширина которой на 20-30 см превышает толщину блока. В последнем случае, фундамент фактически получится сборно-монолитным.
• Есть и такая технология, когда ФБС монтируют только по углам и на пересечениях стен, а на всех прямых участках ставят опалубку, каркас, и заливают бетон. Это также сборно-монолитный вариант, и он имеет преимущества перед чисто сборным фундаментом: как по прочности, так и по срокам строительства. И дело не только в скорости сборки — такой фундамент можно нагружать, не дожидаясь положенных 28 дней, которые отводятся бетону на набор прочности.

• ФБС – это полнотелые блоки, но есть ещё и облегчённый вариант. Это блоки ФБП, которые имеют открытые вниз пустоты. При условии укладки в основание подушек ФЛ, цокольный этаж может быть возведён из пустотелых блоков. Во всяком случае, теплотехника таких стен будет на порядок выше. Однако если грунт слабый, то лучше всё-таки отдать предпочтение полнотелому варианту.
• Наш рассказ был бы неполным, если бы мы не упомянули про ещё один вариант пустотелых блоков: УДБ. В отличие от ФБП, пустоты в них не замкнутые, а сквозные, из-за чего их называют дырчатыми. Вторым, более существенным отличием, является тот факт, что УДБ имеют внутреннее армирование.
• То, что металлический каркас внутри бетона делает изделие или конструкцию более прочной, это понятно всем. А вот для чего нужны отверстия? Дело в том, что у этих блоков совершенно другая технология монтажа. В такой кладке образуются сквозные вертикальные каналы, в которые устанавливают арматурные стержни, и заливают лёгкий или ячеистый бетон.

В результате получается не только очень прочный, но ещё и достаточно тёплый ленточный фундамент под цокольный этаж, которому может быть не страшно даже землетрясение. Так что тем, кто живёт в сейсмоопасных районах, советуем взять на заметку именно эту технологию.

Что касается размеров УДБ, то они аналогичны ФБС, но есть также изделия и меньших размеров. Соответственно, из блоков дырчатых можно построить не только цокольную часть дома, но и возвести стены по всей высоте — именно поэтому они и называются универсальными.

Фундамент с цокольным этажом: этапы возведения и отделки

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.

• Монтаж фундамента
  • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

    Фундамент под металлообрабатывающий станок

    Устройство фундамента из блоков ФБС

    Заливка фундамента под дом

    Характеристики ленточного фундамента

• Устройство
  • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

    Устранение трещин в стенах фундамента

    Как армировать ростверк

    Необходимость устройства опалубки

    Как сделать гидроизоляцию цоколя

• Цоколь
  • ВсеКакой выбратьОтделкаУстройство

    Отделка фундамента камнем

    Выбор цокольной плитки для фасада

    Что такое цоколь

    Как закрыть винтовые сваи

• Сваи

видео-инструкция по монтажу своими руками, особенности конструкций из фундаментных блоков, проекты, цена, фото

Если вы хотите придать дому оригинальный и даже роскошный вид, постройте цоколь. Многие владельцы участков хотели бы его возвести, но не все знают технологию.

Ниже будет подробно рассказано о цоколе, цокольном этаже, чем они отличаются и как их построить самостоятельно.

На фото – цоколь из красного кирпича

Общие сведения

Цоколем называют продолжение фундамента над нулевой точкой строительной площадки. Обычно он возвышается над основанием на 500-700 мм, осуществляя своеобразный переход к стене. Его главная цель – защитить дом от проникновения влаги со стороны фундамента.

Возведение цокольного этажа из шлакоблока

Цокольный этаж – помещение сверху нулевой точки строительной площадки до уровня первого этажа. Если же оно расположено ниже, тогда его называют подвалом. Используют цокольный этаж фундамента весьма разнообразно, к примеру, здесь размещают спортивный зал, баню, домашний кинотеатр или игровую детскую комнату.

Виды цоколя

Специалисты выделяют три варианта:

• вровень с фундаментом;
• выпирающий;
• заглубленный.

Самым распространенным считается последний вариант и не потому, что он выглядит более привлекательно в строительном плане. Именно в таком случае на него меньше всего попадает влага, так как она с него быстро стекает, тем самым защищая его, стены и фундамент строения от разрушения. К безусловному преимуществу такого вида цоколя относят его экономическую целесообразность, так как его цена гораздо ниже других конструкций.

Внутри цокольного помещения

Что следует знать

1. Для тонких стен дома лучше применять выступающий вариант цоколя. Он же наиболее оправдан при планировании обустройства помещения цокольного этажа, потому что они будут теплыми, так как будут располагаться практически под землей.
2. Если помещение предполагается использовать в качестве кладовой для ненужных вещей, его целесообразнее сделать тонким.
3. Не рекомендуется возводить цоколь вровень с основанием, так как будет практически являться началом стен, поэтому не даст необходимой защиты от влаги. Конструкции цоколя фундамента необходимо будет предварительно покрыть гидроизоляцией, что не экономично с финансовой точки зрения, а также не добавит красоты строению.

Ленточный фундамент под цокольный этаж

Строительство

Помните, если в доме предусмотрен подпол, цоколь фундамента следует покрыть снаружи гидроизолирующим материалом и утеплить изнутри. Инструкция говорит, что минимальная высота цоколя – 500 мм, цокольного этажа – 1500-2000 мм.

Не забывайте оставить вентиляционные отверстия для цокольного пространства. Обычно и делают на одном уровне на высоте от 150 мм от грунта.

Фундамент под дом с цокольным этажом из шлакоблока

Совет: для защиты вентотверстий от мусора закройте их сеткой, а в холодное время – плотной тканью.

Фундамент с цокольным помещением

Наиболее часто фундамент для цокольного этажа делают монолитным ленточного типа или сборным. Рассчитывая его параметры, необходимо определить глубину заложения основания. Например, если выяснилось, что точка промерзания грунта расположена ниже нулевого уровня на глубине 1,6 м, тогда фундамент следует начинать возводить с 1,8 м.

Совет: начинайте возводить цоколь только через 10-14 дней после заливки фундамента, когда он достигнет примерно 80% крепости.

Сборный фундамент для дома с цокольным этажом

Процесс

Прежде чем изготавливать фундамент цокольного этажа своими руками,необходимо проанализировать почву на участке и определить, на каких глубинах залегают грунтовые воды. Если ближе, чем полтора метра к поверхности площадки, углубление под помещение не должно превышать одного метра. Участок следует разровнять, а если нужно, насыпать дополнительный слой грунта.

При очень близком расположении к поверхности грунтовых вод, перед фундаментными работами проводят осушение участка. Для этого прокладывают дренажные магистрали, которые дают возможность отвести воду от объекта и позволяют построить более глубокий фундамент.

По структуре цоколь может быть:

1. Сборным, когда он выкладывается из любого штучного материала, например, из красного кирпича или даже из ж/б плит. Очень часто делают цокольный этаж из фундаментных блоков шириной 400-600 мм с шагом 100 мм. Их длина составляет 900-1200 мм с шагом 100 мм. Когда грунт слабый, под них необходимо уложить сначала слой песка (150 мм), а после железобетонную подушку.

Цокольный этаж для жилого дома

2. Монолитным, который сделать гораздо сложнее, поэтому и технических ошибок в этом случае будет больше. После набора фундаментом достаточной прочности, устанавливают опалубку для цокольного этажа. Ее можно приобрести готовую или сделать своими руками из досок с ровной поверхностью со стороны бетона. Из них следует изготовить щиты и закрепить между собой разными способами.
   После этого в опалубку устанавливают каркас из арматуры для придания прочности изделию. Используют пруты Ø 12 мм, которые соединяют с помощью сварки или вязальной проволоки с ячейкой 150-250 мм. При этом до края цоколя арматура не должна доходить 50-100 мм. Затем в опалубку заливают свежий раствор бетона.

Изготовление с помощью опалубки

Когда по плану цоколь достаточно высокий, таких каркасов может понадобиться несколько. Поэтому их следует располагать на разных уровнях с расстоянием между собой в 300-500 мм. Конструкции крепите друг с другом вертикальными перемычками, изготовленными также из арматурных прутков.

Еще один вариант укладки арматурной сетки: залейте слой раствора (150 мм), когда он слегка застынет, положите арматуру, сверху снова залейте слоем бетона в 300-400 мм и снова положите сетку. Процесс можно продолжать до нужного уровня. Через 10-12 дней раствор станет прочным, тогда и снимите опалубку.

Сделать цоколь можно и с помощью природных камней, но это потребует определенных знаний. В большинстве случаев потому, что материал не имеет одинаковые размеры и форму.

Домашний спортзал в цокольном этаже

Наиболее часто встречается цоколь из красного кирпича. Причем используют как специальный декоративный материал, так и подготавливают его для дальнейшей штукатурки или облицовки. Другие интересные проекты фундаментов с цокольным этажом вы можете посмотреть на нашем сайте.

Вывод

Такой строительный элемент как цоколь выполняет как минимум два важных дела – защищает стены дома от возможного проникновения влаги и изменяет в лучшую сторону облик жилища. Интерес вызывает также и цокольный этаж, который увеличивает объем жизненного пространства и позволяет, не увеличивая площадь объекта на территории участка, создать дополнительные помещения.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Отличная статья 0
