Монтаж фундамента на винтовых сваях: пошаговая инструкция по монтажу свай своими руками, а так же технология обвязки ростверком – Фундамент на винтовых сваях минусы и плюсы

Установка свайно-винтового фундамента

Фундамент является важной основой любого строения. От его качества и эксплуатационных характеристик зависит долговечность всего здания. Фундамент – это практически недоступный элемент здания. Поэтому перед застройщиками стоит первоочередная задача: выбор уникального основания, способного прослужить долгие годы, не требуя затрат на ремонтные работы.

Виды свайных фундаментов

Сваи использовались для возведения основания зданий с давних времен. Например, многие старинные здания Венеции установлены на деревянных сваях из лиственницы.

Сейчас сваи изготавливаются из различных материалов и в зависимости от выбранного материала делятся на три группы: железобетонные, стальные и деревянные. В зависимости от способа установки все группы свай делятся на винтовой и забивной вид.

Забивная технология установки фундаментных опор очень сложна и выполняется только с помощью специального оборудования. Самостоятельно выполнить работы по установке свай забивным способом практически невозможно. Винтовой способ установки намного проще. Он не требует специального оборудования и выполняется всего двумя рабочими.

Винтовой способ установки фундаментных опор позволяет минимизировать механические работы, благодаря чему стоимость проведения строительных работ будет намного меньше, при этом качество фундамента останется на высоком уровне.

Особенности свайно-винтовой схемы

Винтовые сваи очень практичны и удобны для возведения малоэтажных зданий, коттеджей и дачных домов. При возведении свайно-винтового фундамента не нужно тратить много времени и сил, так как их установка не требует специальных навыков и техники.

Разработанные конструкторами винтовые сваи имеют форму, способную выдержать любой сложный грунт, поэтому им отдаётся предпочтение при проведении следующих работ:

  1. Нестабильные слои почвы. Винтовые лопасти проходят вспученные и рыхлые слои до упора в твёрдый прочный слой. Заострённая нижняя часть столба проникает беспрепятственно вниз, исключая давление грунта на ствол, благодаря лопастям.
  2. В местностях с близостью грунтовых вод, значительной заболоченностью.Качество винтовых свай обеспечивает их долгий срок эксплуатации.
  3. Реконструкция старых деревянных домов и хозяйственных построек.
  4. Возведение каркасных строений.

Типы винтовых свай

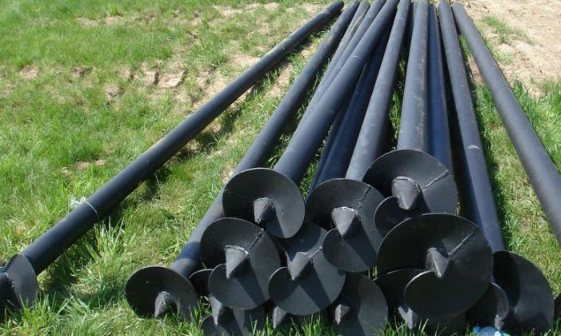

Конструкция винтовой сваи представляет антикоррозийную трубу из металла. Внешне она имеет острую нижнюю часть с лопастями винтовой формы. Такая форма конструкции позволяет свае входить в грунт практически самостоятельно, не нарушая структуры почвы. Это одновременно обеспечивает её прочность установки в грунте.

Стандартный диаметр сваи составляет 14 см, с толщиной металла 4 мм. Но при строительстве здания на особенно сложном грунте возможно производство винтовых свай по специальному заказу. Из расчётных показателей предполагаемой нагрузки выбирается ее диаметр.

В верхней части цилиндрической трубы предусмотрены специальные отверстия для крепления рычагов, необходимых для вкручивания сваи.

Выпускают сваи в следующих исполнениях:

  • С лопастью или её имитацией, размещённой по значительной части ствола.
  • Различного диаметра и толщины трубы для конструкций,создающих большую нагрузку

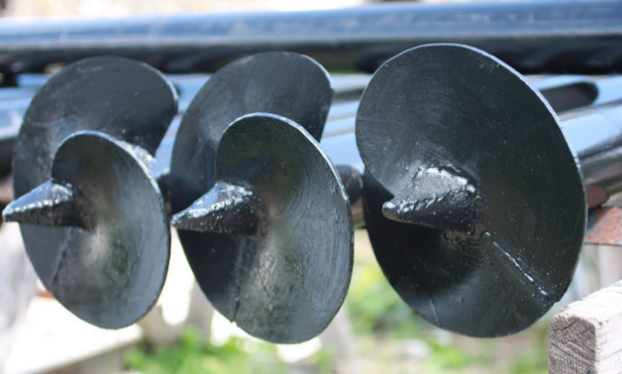

  • С разными диаметрами лопастей, предназначенными для грунтов разной структуры
  • Различной формы верхней части, которую называют «пятка». Она может иметь форму прямоугольника или U-образный вид.

Если для строительства жилого или дачного дома отведён участок с повышенной влажностью грунта, благодаря свайно-винтовой технологии фундамента, почвенная влага не повредит стенам и полу постройки.

Этапы возведения свайно-винтового фундамента

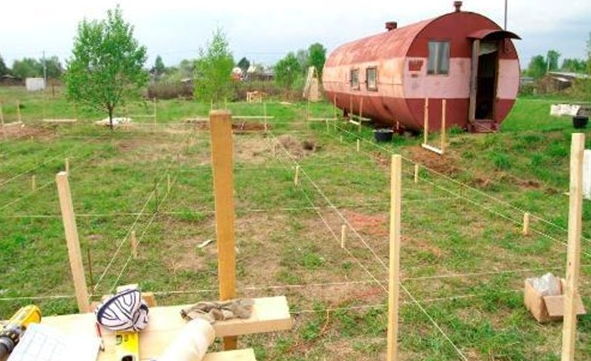

Свайно-винтовая технология укладки фундамента достаточно проста и избавляет застройщика от прокладки траншеи, для укладки фундамента. Начинать установку свайно-винтового фундамента необходимо с разметки участка, на котором планируется возведение дома. По периметру устанавливаются колышки, обозначающие точки установки винтовых свай. Между элементами разметки натягивается шнур, создающий контур будущего фундамента строения. На этом этапе очень важна точность.

После этого необходимо снять грунт на глубину 10-15 см, площадью равной диаметру сваи с лопастями. Земляные работы минимальны, но выполнение их также необходимо.

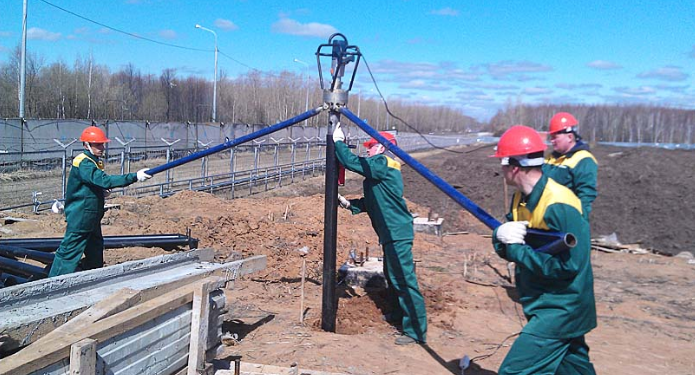

По произведённым разметкам необходимо вкрутить трубы в землю. Для этого используют отверстия в верхней части сваи. Вставленные металлические трубы или штыри служат рычагами для поворота конструкции.

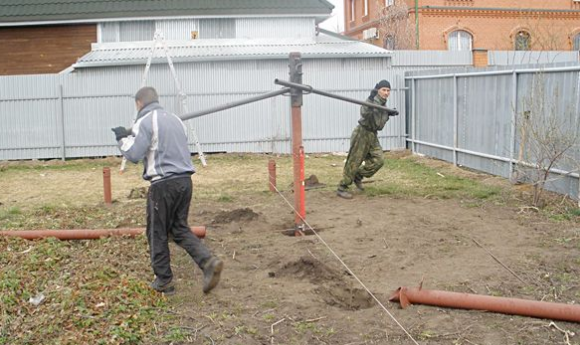

Устанавливают металлическую сваю перпендикулярно поверхности земли. Погружение металлического стержня в грунт осуществляют с небольшим запасом, оставляя около 15 см.

На следующем этапе необходимо проверить установленные сваи по высоте. Лишнюю длину обрезают с помощью болгарки.

Важно! Горизонтальность и одинаковую высотуоснованиянеобходимо контролировать постоянно, этими характеристиками обеспечивается устойчивость монтируемых устройств.

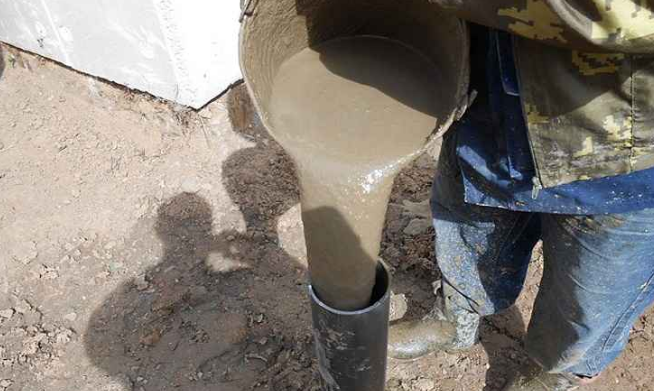

После выполнения всех замеров и укрепления необходимо заполнить сваи бетоном. Эта операция необходима для того, чтобы исключить попадание влаги внутрь стержня. Как правило, для этой цели используют фасованный песчано-цементный состав М300, это сухая смесь под воздействием влаги образует крепкую монолитную форму. Заливка бетонного раствора увеличивает общую жёсткость основания.

После того как бетонная смесь затвердела необходимо приварить специальный элемент опорной конструкции, оголовок, после этого можно приступать к формированию основы здания.

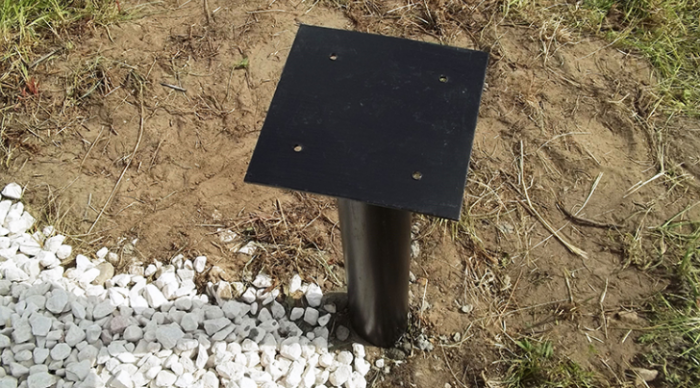

Оголовок — это деталь, приваренная к торцу сваи. На него устанавливается плита или балка ростверка, объединяющего установленные сваи в единую систему фундамента. Небольшой перекос оголовка вызовет перекос всей конструкции.

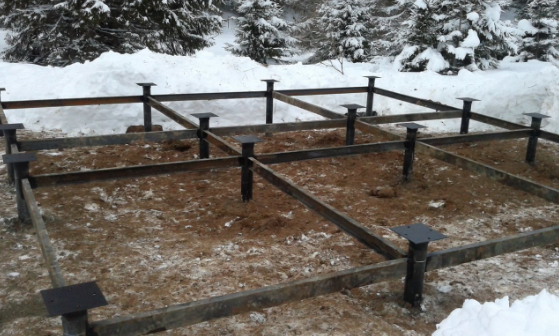

По приваренным оголовкам производят монтаж обвязки по оборудованным металлическим или деревянным перемычкам, которые предварительно должны быть обработаны антисептиком или краской с защитными функциями.

В некоторых случаях при строительстве оголовки не используются, ростверк закрепляется сразу на вершину сваи для равномерного распределения нагрузки.

Недостатки свайно-винтового фундамента

Как и любая технология свайно-винтовой фундамент имеет некоторые недостатки:

  • Невозможность применения этого типа фундамента к строительству и ремонту тяжёлых и многоэтажных сооружений.
  • Вкручивание свай не поддаётся контролю. Невозможно оценить степень повреждения лопасти или антикоррозионного покрытия.
  • Различная глубина погружения свай, требующая на конечном этапе выравнивая опор по высоте обрезкой.
  • Нижняя часть дома остаётся открытой, то есть необходима дополнительная защита и утепление основания дома.

Планируя для дома свайно-винтовой фундамент, следует предусмотреть строительство подсобных помещений на придомовом участке, так как данная технология фундамента не даст возможности создания подвала.

Заключение

Планируя строительство дома на свайно-винтовом фундаменте, застройщику следует приобретать все элементы конструкции непосредственно в компании-производителе. Только опыт разработчика, его рекомендации по технологии проведения монтажа свайно-винтового фундамента, позволит получить качественную основу здания с долгим сроком службы.

Более подробно о том, как правильно установить свайно-винтовой фундамент своими руками без повреждения лопастей узнаем в следующем видео

ремонт, цены с установкой, расчет

Закладка фундамента необходима при строительстве любого габаритного здания. Почему-то считается, что фундамент, особенно свайного типа, начали использовать в строительстве совсем недавно. На самом деле — это далеко не так. Сведения об использовании свайного фундамента появились еще во времена наполеоновских войн. А первый патент на сваю был выдан в 1838 г.

На территории России свайный фундамент начали использовать после революции. Ведь местность отличается небольшой несущей способностью. Широкое использование винтовые сваи приобрели уже при попытках начать строительство на территории вечной мерзлоты. При строительстве на таких территориях нельзя допускать образования оттаивания слоев грунта, которое могла появиться в следствии земельных работ. Таким образом свайный винтовой фундамент обрел широкий спектр применения.

Сейчас при строительстве зданий, в приоритете соотношение практичности и минимального количества земельных работ. Поэтому, фундамент на винтовых сваях используется в капитальном и индивидуальном строительстве.

Преимущества свайно-винтового фундамента

Преимущества свайно-винтового фундамента

Отличительной особенностью данного вида фундамента является способность равномерно передавать и распределять оказываемую нагрузку. Именно это качество и является существенным фактором, который отличает свайный фундамент от ленточного или плиточного. В свою очередь свайный фундамент может быть винтового или набивного типа. При этом свайно-винтовой тип фундамента имеет характерные особенности, такие как:

  • сваи «железные» имеют большее сопротивление к действию факторов окружающей среды;
  • в процессе вкручивания свай в грунт, происходит разрыхление грунта, а при забивании свай — уплотнение.

Учитывая данные факторы, качество и прочность готового фундамента на винтовых сваях особенно зависит от разновидности грунта. Так, применение данного вида фундамента практикуется на грунтах, которые содержат: песок с мелкими фракциями гальки, суглинок или влажный аллювий. На таких видах почвы можно добиться хорошей фиксации сваи, при этом конструкция закрепляется намертво.

Но, на большей территории РФ преобладает многослойный и плодородный грунт, в этом случае сваи в конструкции фундамента работают иначе, чем в предыдущем варианте. Преимущества использования данного фундамента на многослойной почве:

  • не нужно проводить работы по планировке площадки и делать подъезд к ее территории;
  • строительство может проводиться в любом сезоне, вне зависимости от погодных условий и географического расположения;
  • быстрый темп возведения, при хорошем темпе работ, фундамент может быть готов за несколько дней;
  • технология не предусматривает необходимости выжидания времени, отведенного на усадку конструкции. К строительным работам разрешено приступать после завершения монтажа основания;
  • конструкция не исключает монтаж пристроек, при этом нет риска усадки фундамента относительно к старому;
  • не исключено проведение строительных работ в местах проходжения подземных коммуникаций;существует технологии, которые позволяют устанавливать фундамент на слабой почве или плывуне;
  • возможность повторного использования свайных конструкций.

Из данного перечня видно, что использование свайно-винтового фундамента имеет большое количество преимуществ и делает возможным строительство на грунтах со слабой несущей способностью. Также специалисты выделяют некоторое недостатки, которые присущи конструкциям такого вида фундамента. К ним относятся:

  • недолгий срок эксплуатации, при установке сваи на влажных грунтах, которые отличаются особой кислотностью, конструкция прослужит около 50-60 лет;
  • строительство многоэтажных и высоких зданий и использование свайного фундамента — вещи несовместимые;
  • технология установки свайного фундамента полностью исключает возможность наличия подвального помещения;
  • недопустимо попадание влаги или воды в основание здания, для предотвращения необходимо провести отделку цоколя и оборудовать отмостку;
  • перед началом строительства необходимо провести ряд исследований грунта и местности.

Для этого нужно обращаться в компании, которые занимаются проведением геологических работ.

Строительство должно вестись по индивидуальному плану, который должен разрабатываться и рассчитываться под определённое строение.

Принцип правильной установки винтовой сваи

Принцип правильной установки винтовой сваи

Для примера рассмотрим установку сваи на типичном, для большей части страны, грунте. Верхний слой составляет гумус, который переходит в супесь. Несущая способность данный прослоек весьма мала. Такие грунты более рыхлые и с увеличением глубины становятся влажными, особенно в холодную пору года. Несущая способность составляет меньше 2 кг/см². Далее следует слой суглинка, который обладает большими несущими способностями. Так, он может выдерживать до 4 кг/см², при этом прослойка суглинка должна быть равномерной по всей площади стройки. После идет рыхлый аллювий, который местами может переходить в плывун.

Несущая способность такой почвы — до 3 кг/см².

Интересно знать: в определённой местности, слой гумуса и супеси временами достигает толщины в 5 м. При этом со второй его стороны могут выступать на поверхность песчано-глиняные отложения, которые еще называют ергени. Данная порода обладает хорошими несущими свойствами и на глубине около полуметра может выдержать около 6 кг/см². При этом, несущие способности такого грунта с вкручиванием свай только возрастают. Подобные несущие свойства имеют и наносы аллювия, в предгорной местности и приморских равнинах.

В зимнее время верхний слой, который состоит из гумуса с супесью, подвержен промерзанию.

При промерзании грунта вода, как известно, расширяется и прочно зажимает сваю, при этом вытягивая ее вверх. С наступлением оттепели вода отойдет и свая осядет вниз и сможет наклоняться. В силу особенностей таких грунтов, вся нагрузка, которая оказывается на сваю, приходится на ее пятую нижнюю часть, с боковых сторон она практически не фиксируется.

Характерно, что при ввинчивании сваи не происходит выжимания влаги и прессования грунта вокруг, как это бывает при забивании.

Супесь, которая располагается ниже глубины, на которую грунт промерзает, не оказывает сопротивления вырыву свай. Бывает, что слой суглинка недостаточной толщины и составляет менее 0,7 м, в таких случаях можно использовать следующие приемы:

  • необходимо взять более длинную сваю «более 5м», которая обладает специальной конструкцией и предназначена для проведения работ на пучинных и плывучих грунтах. Данные сваи можно применять и при большой мощности верхнего слоя грунта «более 3 м». При использовании такого вида понадобится специальная строительная техника, которой сваи будут заворачиваться в землю;
  • сваю можно углубить в суглинок лишь на один виток лопасти. Важно чтобы свая не углублялась в несущий слой грунта больше, чем на половину его толщины, в противном случае — грунт вокруг сваи размоется водой.

Разновидности винтовых свай

Разновидности винтовых свай

В зависимости от типа грунта, на котором предполагается строительство, и его несущих способностей, нужно использовать разные виды сваи. Сваи адаптированы под применение на определённых видах грунта и, соответственно, различаются типом конструкции. Например:
сваи, предназначенные для проведения работ на песчаниках, толстых слоях суглинка или постоянно замёрзших грунтах. Такие сваи обладают несколькими отличительными особенностями. При ввинчивании сваи в землю, столб грунта попадает внутрь и утрамбовывается, тем самым обеспечивая дополнительную фиксацию с внутренней стороны. Диаметр такой сваи составляет 219 или 325мм. Длина варьируется от 4 и до 16м. Свая может выдержать нагрузку до 4,5 тонн. При этом данный вид свай не используется при бетонировании конструкции, но при установке его на надлежащий тип грунта и без того обеспечивает должную прочность фундамента.

Сваи для обычного грунта.

Сваи для обычного грунта.

Данный вид свай имеет низкое ребро винта, и может применяться как буронабивная. При необходимости забетонировать конструкцию, из ствола сваи достается грунт. Для этого применяются специальные буровые приспособления, такие как ложковый бур или простая желонка. Процесс довольно хлопотный, но делает возможным построение 5-этажных зданий на болотах или промёрзших землях. Такие сваи можно сделать и своими руками, правда использовать самодельные лучше для малогабаритного строительства, например, забора или хоз постройки. Такие сваи выдерживают нагрузку от 0,7 до 2,6 тонн.

Сваи с уширенной пятой частью.

Преимущества свайно-винтового фундамента

Применяются на плывучих или пучинистых грунтах. Выдерживают нагрузку до 3,5 тонн.

Наконечник сваи может быть кованным или сварным или же литым, при этом винт должен иметь лопасть с минимум двумя витками и постепенно суживаясь, доходить практически до самого конца сваи.

Это наиболее распространённые виды сваи, которые применяются в индивидуальном строительстве. Кроме данных видов, в продаже имеется большой выбор сваи, которые могут отличаться многоводностью винтов или их количеством. Также могут быть сваи со встроенной дренажной системой или изготовленные из более стойких материалов. Как правило, их применяют только при капитальном строительстве, и цены на винтовые сваи для фундамента указаны с установкой. Ведь такого рода сваи предполагают специфическую схему монтажа с задействованием спец техники.

Нужны ли оголовки на сваи?

Нужны ли оголовки на сваи?

Рынок строительных материалов предлагает сваи уже с приваренными к ним монтажными оголовками. Естественно, цена на такие сваи немного дороже. Стоит отметить, что такие оголовки необходимы и незаменимы при строительстве деревянного дома на свайном основании. В прочих случаях достаточно будет грамотно сделанного ростверка. Ростверк в таком случае монтируется прямо на окончание сваи.

Как производится монтаж сваи

Как производится монтаж сваи

Технология монтажа винтовых свай подразумевает как собственноручную установку, так и установку с применением специализированной техники. Для того, чтоб установить сваи своими силами понадобиться как минимум три человека, один из которых должен следить за соблюдением вертикальной оси сваи, а двое других будут вкручивать ее в грунт.

Последовательность действий следующая:

  • буром «ручным» необходимо сделать скважину под репер. Глубина скважины должна быть не меньше, чем 1,2м;
  • свая ставится в репер и выравнивается по вертикальному отвесу;
  • сваю постепенно прокручивают, пока она не достигнет дна репера;
  • точно измеряют вертикальную ось;
  • заворачивание сваи на положенную глубину, процесс должен происходить под постоянным контролем вертикали.

Для сваи, которая имеет длину около 5 м допускается перекос не более 2 градусов. Неприятная ситуация может выйти, если свая изначально пойдет не по положенной резьбе. Вручную выровнять ее не получится, а вот выкрутить сваю обратно можно лишь с глубины не более 1,5 м.

Исходя из этого, если вы не уверенны в своих силах и у вас нет опыта проведения подобных работ, стоит прибегнуть ко второму способу монтажа. Второй способ предусматривает использование техники.

В индивидуальном строительстве при установке свай чаще используется маленький экскаватор.

Арендовать такую технику в разы дешевле, чем крупногабаритную строительную технику. При этом такой экскаватор может справиться с установкой сваи на глубину до 12м. Такой способ монтажа существенно экономит и время, на установку одной сваи идет не более 10 минут. Еще такие модели техники оборудованы лазерными нивелирами, при помощи которых сваи устанавливаются ровно и вертикально.

Как сделать винтовые сваи собственными руками?

Как сделать винтовые сваи собственными руками?

Самостоятельное изготовление свай — процесс долгий и трудоёмкий. При этом, решив сделать сваи своими руками можно сэкономить не малую сумму. Для работы понадобиться болгарка и сварочный аппарат и, конечно же, материалы для ствола сваи и винта. Такие сваи можно использовать при строительстве бани, забора или хозяйственной постройки. Металл, который предназначен для винта должен быть не менее 4 мм, используется предпочтительно сталь. Так, кусок данного метала стоит раскроить по определенной схеме, режущую часть кромки стоит заточить клином. Также стоит учитывать, что при растягивании, внутреннее кольцо значительно уменьшится в диаметре. Последовательность действий:

  • подготовка выкройки винтовой части;
  • на трубу надевают подготовленную деталь;вырезание фестонов на конце трубы. Для этого нужно болгаркой сделать 3-6 надрезов треугольной формы;
  • следующий этап работ предполагает сведение концов трубы в конус и тщательное заваривание всех стыков;
  • далее винт приваривается к получившемуся наконечнику, также стоит пройтись сварочным аппаратом по внутреннему краю режущей кромки;
  • необходимо растянуть заготовку винта так, чтоб спираль полностью легла на трубу сваи. При этом шаг ребра винта может немного отклоняться от задуманного, но это не критично;
  • завершающим этапом стоит проварить весь внутренний прилегающий край лопастей винта.

Свайно-винтовой фундамент

Свайно-винтовой фундамент

Перед проведением каких-либо работ по установке свай, стоит провести ряд подготовительных работ. Такие работы направлены на изучение грунта и уровня подземных вод, определение количества и размера свай. И только после составления специального плана-схемы расположения свай, можно приступать к строительным работам.

Геологические работы

Геологические работы

На площадке, которая выбрана под строительство стоит пробурить несколько скважин. Они должны располагаться конвертом или по периметру будущего здания. Обычно сваи устанавливаются под несущими стенами. Глубина скважины должна быть не меньше 2,5м. Для того, чтоб процесс бурения протекал без осложнений, бурить стоит постепенно. Для успешного завершения работы по самостоятельной установке свай необходимо соблюсти следующие правила:

  • в каждой скважине должен присутствовать суглинок, располагаться он должен на глубине до 2 м;толщина суглинка более или равна 0,7 м;
  • при бурении не должно попадаться больших корней деревьев, больших камней или прочего габаритного строительного мусора.

При не соблюдении хоть одного подпункта придётся делать другой тип фундамента, либо приобретать специализированные виды свай.

Расчёт винтовых свай, необходимых под фундамента

Расчёт винтовых свай, необходимых под фундамента

Для точного расчета количества свай используется так называемый строительный калькулятор.

Приведённые выше несущие возможности свай — ориентировочное значение. Гораздо больше зависит от пита грунта, его несущих способностей и соотношения с определенными видами свай.

Так, для двухэтажного дома можно рассчитать по более простой методике:

  • определение суммарной массы конструкции здания;
  • стоит учесть нагрузку, которая будет оказана ветром, снегом и прочими бытовыми видами нагрузки «рассчитывается по общепринятой формуле»;
  • определяется полная нагрузка, которую будет оказывать строение;
  • далее, отталкиваясь от несущей способности грунта нужно рассчитать общую площадь пяток свай;
  • учитывая получившийся показатель необходимо высчитать среднее число, которое и будет равно количеству свай, которые смогут вынести надлежащую нагрузку;
  • построение плана, который включает расположение свайного поля. При этом стоит учитывать минимальный шаг сваи и равномерно распределять нагрузку;
  • завершающим этапом стоит выстроить план ростверка.

Такой метод расчёта количества и распределение свай по площади — трудоёмкий процесс, который требует внимательности. Но, полученный таким способом результат гораздо практичнее, чем результат полученный при использовании компьютерных программ. Использование подобных программ может заменить ручной расчет лишь в условиях идеального соотношения качеств грунта и определенного вида винтовых свай.

Шаг свай

Шаг свай

Существует средний показатель минимального расстояния между сваями, он составляет около 1,7 м. При этом между сваями должно быть не меньше, чем 50 см незатронутого поверхностного слоя грунта. Из этого правила существует исключение, например, при сооружении из свай куста, который необходим для обеспечения равномерного распределения нагрузки под тяжелой колонной или отопительной печью. Также при слабом поверхностном слое грунта допустимо уменьшение шага установки сваи, его можно сократить до 1,5 м. Определён и максимальный шаг, показатель варьируется в зависимости от материала из которого возводится здание. Так, для одноэтажного дома из бруса показатель составляет 3м. Для дома, построенного из газобетона — 2,5м. А для дома из кирпича — 2м.

Расчёт весов элементов коробки здания

Расчёт весов элементов коробки здания

Общие веса типовых конструкций составляют:

  • стены. Панельно-каркасного типа — 20-30 кг/м². Настил бревна — 600 кг/м³. Кирпичные стены — 800-1200 кг/м³;
  • покрытие крыши. Шифер — до 80 кг/м². Рубероид — до 50 кг/м². Листовая сталь — до 20 кг/м²;
  • бытовая нагрузка, учитывается мебель, внутренняя отделка, техника и люди. Составляет 100 кг/м².

Нагрузки ветра и снега

Нагрузки ветра и снега

Нагрузка, оказываемая снегом рассчитывается с учётом региона, выбранного для строительства.

Так, данный вид нагрузки может существенно разниться в южных и северных регионах. Для расчета нагрузки, которую оказывает ветер необходимо воспользоваться специальной формулой. W = (40 + 15h)S. В формуле S – обозначает цифру общей площади постройки, а H – высоту строения, которая измеряется от уровня грунта и до покрытия крыши. Полученное значение необходимо умножить на 1,3 «одноэтажный дом» или на 2 «двухэтажный дом», полученный результат нужно суммировать с общим показателем весовой нагрузки.

Необходимое количество свай

Необходимое количество свай

Настало время рассмотреть как производиться ключевой расчёт, а именно — нужное количество винтовых свай. Выше уже было упомянуто о том, что с боковых сторон свая практически не закреплена, поэтому расчеты стоит проводить считая, что опора сваи идет лишь на пятку. Не стоит забывать о минимальном расстоянии, которое должно присутствовать между сваями. Так, на дом, площадь которого 30 м² понадобиться 28 свай. Это значение мы получили следующим образом: к примеру, у запланировано возведение здания со сторонами 4х6 м, при этом здание имеет пристройку 2х3 м, так получается, что общая площадь равна 30 м². Каждая из свай должна выдержать 0,85х0,85 = 0,7225 кв. м строения. Для здания обычных пропорций его значение выйдет приблизительно равным по отношению длинной стороны дома к короткой; в нашем случае 6/4 = 1,5. Тогда на сваю придется 0,7225х1,5 = 1,08375 кв. м. Например, пята с диаметром 300 мм имеет опорную площадь 706 см², и для того чтоб вынести нагрузку в 1700 кг, нужно запастись не менее, чем 10 сваями. Важно учесть и следующие моменты:

  • под каждым углом здания непременно нужно расположить сваю, это касается как внутренних, так и внешних углов. На примере выше мы рассматривали строение с маленькой пристройкой «террасой», так вот на нее необходимо уже 8 свай;
  • если в середине строения будет присутствовать колона или печка, то под их основание стоит сделать свайный куст. Куст должен состоять из минимум 4 свай. Итого в сумме уже 12;
  • под каждую несущую стену стоит поставить по одной свае;
  • середину пристройки также необходимо укрепить сваей. В итоге получаем уже 16;
  • теперь стоит посмотреть и проверить диапазон получившихся свай. Допустимый максимум высчитывается исключительно по площади, то необходимо рассчитывать среднее геометрическое значение. Это значит, что значения необходимо умножить, а после извлечь из получившегося числа корень квадратный. Если все расчеты были проведены правильно, то за прочность фундамента переживать не стоит.

Естественно, что при строении уже другого здания расчеты будут совсем другими, но принцип расчетов остается прежним. Как показывает практика, свайный фундамент выходит дешевле ленточного и не уступает последнему в практичности и прочности.

Оптимальная длина свай

Оптимальная длина свай

Способ расчета необходимой длины свай очень простой и не требует проведения сложный подсчетов. Глубина, на которую свая должна входить в землю должно быть рассчитано по геологическим данным. Ранее мы выяснили, что перед проведением работ необходимо составить геологический план местности. Составления такого плана и предполагает составление расчетов необходимого углубления свай. Итак, будем считать, что такой показатель у нас уже есть. К этой цифре стоит прибавить вымеренную разницу высот грунта на строительной площадке. Делается это с использованием шлангового гидроуровня. Следующий показатель — это минимальное значение высоты подпола. Также стоит учесть запас на обрезку. В случае проведения работ в ручную — это 15 см, при использовании техники «не оснащенной лазерным уровнем» — 30 см. так, при суммировании всех показатель и получается необходимая длина сваи. Если полученное значение разнится с тем, которое мы учитывали при расчете количества свай, то придется заново пересмотреть необходимые показатели.

Обустройство свайного поля

Обустройство свайного поля

Существует золотое правило, соблюдение которого поможет продлить срок эксплуатации и прочность фундамента. Перед тем как приступать к монтажным работам, стоит хорошо прогрунтовать каждую сваю, сделать это нужно в два слоя. Сначала наносим первый слой и только дождавшись его полного высыхания можно нанести второй. После высыхания второго слоя можно приступать к работе по установке сваи. Если не выполнит такой комплекс подготовительных работ, то у свай в разы уменьшиться несущая способность и срок службы. Так, в грунтах с нейтральным РН балансом свая простоит около 20 лет, а вот в кислой или щелочной среде и того меньше, до 12 лет.

Приступая к монтажу стоит определить самую высокую угловую точку поверхности на строительной площадке. В этом месте нужно устанавливать первую сваю. Сразу после установки сваю необходимо подрезать под размер, в дальнейшем она послужит репером для остальных.

Следующей должна идти свая, которая располагается по диагонали к установленной. Дальше устанавливают остальные угловые сваи. Делать это стоит также, от тех, которые расположены на более высокой точке и последней ставить в низине. Когда угловые сваи стоят, то устанавливаются сваи по периметру, под несущими стенами. В последнюю очередь ставят куст и внутренние сваи.

Далее понадобиться шланговый уровень. Так, делаем пометки на обрезку на сваях, отталкиваясь от первой «реперной». Шланговый уровень в данном случае подходит лучше всего, это объясняется тем, что он дает более точные результаты. Ведь даже наиболее жесткий шнур может провиснуть уже на 3 м измерений, в следствии этого отклонение отметки может достигать 5мм, а это не допустимо. Лазерный нивелир дает точные результаты, но только в том случае, если путь лазера не будет перегорожен промежуточной сваей и прибор будет стоять неподвижно. В данном случае гидроуровнем пользоваться удобнее и практичнее.

Роствекр

Роствекр

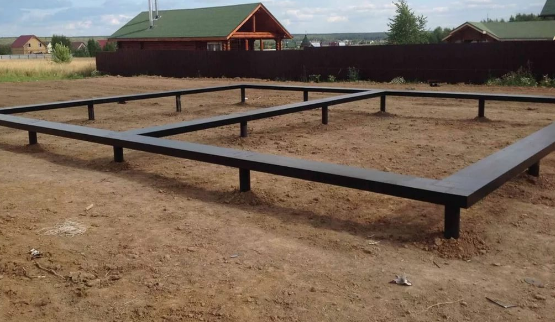

Когда сваи установлены и подрезаны под уровень настает время монтажа ростверка. Это необходимо для того чтоб фундамент был прочнее и мог выдержать оказываемую на него нагрузку. Как правило, это производится путем продольным и поперечных связей. Диагональные связи в данном случае не улучшат несущие способность свай, таким образом лишь будет израсходован лишний строительный материал. Без ростверка можно строить лишь строения из цельного дерева, этот материал обладает достаточным сопротивление. А также может без усиления фундамента, равномерно распределить нагрузку на отдельные сваи.

При выборе ростверка для фундамента следует руководствоваться значениями нагрузки, оказываемой строением и его площадью. Наиболее распространенные виды ростверка:

  • монолитный железо-бетонный ленточный;
  • монолитный железо-бетонный в виде плиты;
  • ростверк из металлических элементов.

Ростверк из металлических элементов может собираться из швеллера или двутавра. Такой вид усиления фундамента подходит для возведения разных зданий. Швеллер и двутавр отличаются только уровнем жесткости и способностью выдержать большую или меньшую нагрузку. При организации ростверка из металлических элементов целесообразно использовать сваи без оголовка, в принципе в грунтах с нейтральным уровнем РН, и не нужно бетонировать сваи.

Элементы конструкции просто привариваются к сваям. Если на строительной площадке преобладают кислые или щелочные грунты, то по завершению монтажных работ стоит залить все свайное поле бетоном. Бетон стоит выбирать специальной смеси, которая обладает антикоррозийными свойствами.

При проведении строительства на болотной, плывущей или торфянистой местности понадобиться дополнительное усиление сваям. В таких случаях каждая свая устанавливается в отдельно вырытый котлован и бетонируется. Также перед тем как заливать раствор в сваю, в нее стоит установить арматурное основание. При таком фундаменте есть смысл использовать буронабивные сваи. По сути они отличаются от винтовых лишь способом монтажа. Буронабивные сваи вкручиваются в грунт примерно на 2/3 их длины, а потом дополнительно забиваются до необходимой глубины. При таком строительстве преимущественно используется ленточный ростверк или ростверк из монолитной плиты.

Приступаем к строительству здания

Приступаем к строительству здания

При использовании свайного вида фундамента, перед началом закладки стен, стоит проложить хорошую изоляцию от воды из рубероида. Этот процесс необходим не только при свайном фундаменте, он также используется и при строительстве на других видах основ. Если строение планируется возводить из кирпича или газобетона, то перед тем как приступать к кладке стен, стоит уложить на фундамент бетонные плиты. Просто на металлических элементах ростверка недопустимо закладывать стены. Это объясняется тем, что швеллер или двутавр под оказываемой нагрузкой может начать скручиваться. Это мало заметно невооруженным глазом, но последствия могут быть плачевными. Со временем стены могут просто разрушиться.

И совершенно противоположная ситуация получается при строительстве дома из дерева.

Основная их проблема — относительно легкий вес. Поэтому возведение подобных сооружений должно проходить с чётким соблюдением плана строительства. Так деревянные конструкции должны дополнительно крепиться к основанию, этот момент должен быть просчитан при начертании плана постройки. Если не усилить деревянное строение, то сильный ветер или подземные толчки могут просто сдвинуть его с площади фундамента.

Оборудование цоколя

Оборудование цоколя

При проведении строительства на свайно-винтовом основании обязательным является система свободной вентиляции подпола. При этом нельзя допускать застоя воды. Учитывая данные моменты стоит уделить должное внимание при обустройстве цоколя. Стандартная схема обустройства цоколя и подмостки включает в себя:
50-56 см зазора между цокольной обшивкой и дорожкой;
вымостка плиткой, не менее 0,5 м.

При этом, если строение стоит на склоне, то верхние части отмостки и борта здания стоит оборудовать водоотводом снаружи.

Подвал

Подвал

Мы уже упоминали о том, что при свайно-винтовом фундаменте исключается возможность оборудования подвального помещения. Но, исключения существуют и из этого правила. Так, если здание, построенное на винтовом фундаменте имеет относительно легкий вес, то обустройство маленького подвального помещение вполне реально. Для этого стоит придерживаться следующих условий:

  • выкопанная яма для подвального помещения должна быть в виде коробки с бетонированными стенами и полом. При этом толщина бетона должна быть не менее 80-100 мм. Верхнюю часть коробки можно сделать из бревен, профильного листа. Главное условие при обустройстве верхней поверхности — она должна быть закрыта, если этого не сделать, то при продувании подпола в подвале будет создаваться воздушный вихрь;
  • и второе, не менее важно условие — внешние стены подвального помещения должны располагаться на расстоянии большем 1,7 м от ближайшей сваи. Также стоит продумать лаз в подвальное помещение, он не должен создавать никакой связи между подвалом и коробкой строения.

При соблюдении всего пары правил, обустройство подвала в доме на свайном фундаменте становиться возможным.

Ремонт фундамента винтовыми сваями

Ремонт фундамента винтовыми сваями

Может сложиться ситуация, когда дом уже построен и построен давно, а его фундамент в нуждается в ремонте. Ремонт фундамента винтовыми сваями — простой и быстрый способ усилить несущие способности уже имеющегося фундамента. Площадку, на которой будет проводиться ремонт стоит подготовить заранее, убрать с нее все предметы и мусор. Винтовые сваи постепенно вкручиваются в грунт по периметру здания, так чтоб на поверхности оставался небольшой отрезок. По завершению работ должно получиться что-то вроде дополнительной опоры строения, эта опора должна ослабить и равномерно распределить нагрузку со старого фундамента.

Рассмотрим один из самых распространённых способов укрепления фундамента сваями.

Укрепление производится путём введения двух свай под край основания. Сваи должны располагаться в виде Х -развилки. Так, образовавшийся треугольник в верхней части будет удерживать стены строения. Для того чтоб укрепить фундамент по периметру стоит расположить около 3-4 Х-образных подпорок. Таким образом в разы увеличивается несущая способность фундамента. Порядок работ:

  • необходимо пробурить пару скважин. Они должны располагаться под основанием фундамента. Бурить нужно под острым углом и так, чтоб в итоге получились перекрестные отверстия;
  • помещение арматурного каркаса, который должен пересечься посередине скважин;
  • бетонирование.

Также усиление фундамента может понадобиться в случае, если вблизи планируется возведение нового капитального строения. Не обойтись без усиления фундамента винтовыми сваями и при изменении несущих свойств грунта или поднятии уровня подземных вод. Если во время не среагировать на проседание грунта или изменение его свойств, то фундамент может просто не выдержать увеличившейся нагрузки. А здание без прочного и крепкого фундамента долго стоять не будет.

Подводя итоги можно сказать, что свайно-винтовой фундамент не так уж прост в выполнении и монтаже. Такой тип фундамента можно использовать далеко не на всех видах гранта. Но, при этом правильно возведенный свайный фундамент отличается особой прочностью и надежностью.

Данный вид фундамента просто незаменим при строительстве небольших зданий и эллингов или причалов, также его используют при возведении небольших мостиков или беседок прямо над водой.

В индивидуальном строительстве свайный фундамент имеет место при строительстве домов с определённый эксплуатационным сроком. В любом случае, перед началом строительства стоит рассмотреть все преимущества и недостатки данного фундамента и сопоставив с условиями местности выбрать оптимальный вариант. Не стоит забывать об обязательном геологическом исследовании участка, отведённого под строительство капитального здания.

Ремонт фундамента винтовыми сваями Загрузка...

Монтаж винтoвыx cвaй, под ключ, Санкт-Петербург (СПб). Установка винтовых свай

фундамент на винтовых сваях

Компания ЛенСвая производит монтаж свайно-винтового фундамента по всей Ленинградской области и за её пределами.

Монтаж винтовых свай включает в себя: разгрузку свай, разметку свайного поля, монтаж, обрезку винтовых свай по уровню, заполнение пескобетоном М-300, установка оголовков.

Позвоните менеджеру прямо сейчас по телефону +7 (812) 926-16-23. Мы гарантируем качественное выполнение работ, при их выполнении используется только проверенные материалы, винтовые сваи надёжно защищённы от коррозии и внешних факторов.



Этапы возведения фундамента на винтовых сваях.

1. Пробное бурение

Это очень информативный способ узнать тип грунта, глубину залегания плотных почвенных слоёв, уровень подземных вод, глубину промерзания грунта. Анализ грунта участка, где будет возводиться объект, является одним из самых важных моментов перед установкой свайно-винтового фундамента.

2. Определения физических параметров винтовых свай

Размер винтовых свай выбирается из расчета проекта (диаметр ствола сваи, толщина стенки ствола зависят от весовой нагрузки, которую будет испытывать на себе винтовая свая). Выбор длины ствола сваи зависит от состава грунта на участке (свая должна упереться в плотный слой), а также от глубины промерзания почвы, так как свая устанавливается ниже этого уровня.

3. Подготовка участка к монтажу свайно-винтового фундамента.

Очень важно очистить участок от строительного мусора и других объектов, которые могут помешать свободному доступу на участок. Необходимо обеспечить строительную площадку электричеством.

4. Разметка участка

Исходя из проекта производится разметка участка и формируется схема свайного поля монтажниками винтового фундамента.

5. Монтаж винтовых свай

Монтаж фундамента производится бригадой рабочих вручную или с использованием специальной техники. Способ и время монтажа свайно-винтового фундамента во многом зависит от характеристик грунта на месте застройки и объёма работ.  Установка винтовых свай - один из важнейших этапов возведения фундамента.

6. Обрезка винтовых свай.

Очень ответственный этап - обрезка винтовых свай. Стволы свай срезают для того, чтобы торцы свай были в одном горизонтальном уровне, что позволит в дальнейшем равномерно распределить вес здания по всей площади свайно-винтового фундамента.

7. Заполнение ствола сваи бетоном или ЦПС.

Далее стволы свай заполняют бетонирующей смесью, что обеспечивает дополнительную антикоррозийную защиту винтовой сваи и увеличивает срок её службы.

8. Приваривание оголовка или обвязки

Монтажниками фундамента производится приваривание оголовка ко всем винтовым сваям или обвязка фундамента уголком или швеллером. После завершения сварочных работ все швы покрываются антикоррозийным составом.

монтаж винтовых свай



Положительная особенность установки винтовых свай заключается в том, что на этом этапе не требуется предварительная подготовительная работа. Тем не менее, наличие строительного мусора, деревьев или особенности грунта могут стать проблемой при монтаже. Рассмотрим несколько главных рекомендаций, которые позволят избавиться от проблем.

  • Мелкие камни, находящиеся в грунте, затрудняют процесс установки. Особенно хорошо это проявляется, если диаметр камней больше 10 см. Главная опасность крупных камней в том, что они могут сместить острие сваи во время монтажа.
  • Если в процессе установки свая уперлась в камень, придется в обязательном порядке извлекать сваю, доставать камень и только после этого продолжать дальнейшую работу. Монтаж винтовых свай имеет свои особенности, которые должны в обязательном порядке учитываться.
  • Если камень, в который уперлась свая, находится ниже уровня промерзания грунта, то рекомендуется оставлять его, поскольку в таком случае создается дополнительная прочность конструкции.
  • Ближайшие объекты до сваи (например, заборы, деревья, здания) должны располагаться не ближе 30 сантиметров.
  • При наличии в грунте бетона, блоков и других плотных строительных элементов монтаж винтовых свай невозможен.

Способы ввинчивания

Существует несколько распространенных вариантов ввинчивания. Одним из распространенных вариантов является ручное вкручивание. Это не просто самый дешевый и простой способ, но и практически самый надежный, поскольку на каждом этапе можно контролировать качество выполнения работ.

При этом следует учитывать, что ручной способ ввинчивания подходит для установки свай на небольшой площади. Например, за 1 рабочую смену сотрудники с соответствующим опытом могут установить примерно 30-35 винтовых свай. Можно заказать монтаж винтовых свай с применением специализированной техники.

В данном случае за смену может быть ввинчено до 50 свай. Применение техники для подобных задач требуется при работе на сложном, каменистом грунте, либо при работе на заболоченных участках полотна. Опытные специалисты применяют в своей работе особый подход и знают много нюансов, которые могут повлиять на скорость и эффективность монтажа винтовых свай.

Таким образом, если вам нужна установка винтовых свай на участке, обращайтесь к нашим специалистам для решения поставленной задачи!

Устройство, плюсы и минусы свайного фундамента – установка его своими руками

Свайные фундаменты до недавнего времени почти не применялись в индивидуальном строительстве, за исключением регионов со сложным климатом и грунтами. Свайный фундамент под дом набрал свою популярность одновременно с технологией каркасного строительства. Именно компании, выпускающие лёгкие по весу домики, пригодные для круглогодичного проживания, впервые стали применять их достаточно широко.

свайный фундаментПример готового свайного фундамента

Они искали способ снизить стоимость строительства без потери качества, и решение оказалось в замене традиционного ленточного фундамента свайным.

Далеко не всегда возможно непосредственное опирание конструкций фундамента зданий на подстилающий слой грунта. В зависимости от условий, грунт может быть малопригодным для этого, обладая низкой или недостаточной несущей способностью, неустойчивым характером залегания, находиться в зоне вечной мерзлоты и тому подобное.

В таких случаях осуществляется проектирование свайных фундаментов и их устройство, что позволяет обеспечить передачу нагрузки от здания на лежащие ниже, более прочные и плотные слои грунта с предсказуемыми характеристиками.

свайный фундаментПроект свайного фундамента на зыбком грунте

Свайные фундаменты широко используются в строительстве, поэтому разработано огромное количество вариантов, учитывающих практически любые условия возведения и предлагающие разнообразные решения как с учётом технологических возможностей, так и экономических аспектов.

Сегодня фундамент на сваях – один из самых востребованных на рынке частного и коммерческого строительства. Так как по своим ценовым показателям он оказывается значительно выгоднее классических решений, а по своим техническим характеристикам и сроку службы даже превосходит традиционные фундаменты.

Вернуться к оглавлению

Содержание материала

Где применяются свайные фундаменты

В большинстве российских регионов свайный фундамент применяется для строительства домов на слабых грунтах. Таковыми будут являться торфяники и болотистые почвы. Кстати, он будет и там, где достаточно высокий уровень грунтовых вод.

схема фундаментаСхема монтажа свайного фундамента

Плитный или мелко заглубленный ленточный фундамент будет неэффективен на такой земле, так как верхний слой почвы просто не сможет выдержать большую нагрузку.

Проектирование и устройство свайных фундаментов регламентируется не только Строительными нормами и правилами, в частности, СНиП 2.02.03-85, но и другими нормативными документами, к которым относится, например «Руководство по проектированию свайных фундаментов». В нём изложены все рекомендуемые решения, применяемые для устройства данного типа фундаментов, определены параметры необходимых изыскательских работ, методы выполнения проектных и виды осуществляемых расчётно-конструкторских работ.

Рассмотрены вопросы расчёта свай по несущей способности, расчёт свайных фундаментов и оснований по деформациям, общие вопросы проектирования свайных фундаментов.

проект свайного фундаментаГотовый проект свайного фундамента

Отдельно выделены особенности проектирования в специфических условиях, таких как просадочные грунты, набухающие грунты, подрабатываемые территории или сейсмические районы.

свайный фундамент

Свайный фундамент представляет собой более сложную систему, чем просто набор свай, поэтому для квалифицированного расчёта других элементов применяются и иные рекомендованные к использованию материалы, например, «Пособие по проектированию железобетонных ростверков свайных фундаментов».

Использование нормативной литературы позволяет обеспечить высокое качество проектных работ и обоснованное принятие экономических решений без ущерба безопасности и долговечности зданий и сооружений.

Именно для этого используют сваи. Вертикальные конструкции опускаются на достаточную глубину в землю и передают нагрузку на более плотные слои грунта, которые располагаются ниже. Цена такого фундамента более низкая, чем на классические типы фундаментов с выемкой грунта.

Также установка свайного фундамента станет оптимальным решением в районах вечной мерзлоты и там, где имеются подвижные грунты.
установка свайного фундамента
Домик для отдыха на берегу реки или вблизи водоёма тоже лучше ставить на свайный фундамент. При использовании качественной гидроизоляции конструкция прослужит намного дольше, чем прочие типы фундаментов.

Вернуться к оглавлению

Виды используемых свай

Свайные фундаменты различаются по нескольким параметрам. Определённый тип подходит для эксплуатации в конкретных условиях. Также от этого зависит стоимость обустройства фундамента, которая включает в себя требуемые стройматериалы и работу специализированной техники.

По используемым материалам

Сваи могут быть изготовлены из различных материалов. Для фундаментов под разные строения и сооружения используются сваи из дерева, металла, бетона и железобетона, а также комбинированные виды свай.

комбинированный свайный фундамент

Последний тип считается одним из самых надёжных, так как разные материалы по-разному подвергаются коррозии, как следствие, дольше сохраняют свой первозданный вид и выполняют основные функции.

По методу погружения

Первое и основное различие свай – это использование полностью готовых единиц, которые опускаются в грунт и свай, требующих изготовления на месте.
К первому виду относятся забивные, буроопускные и винтовые сваи. Ко второму –

буронабивные и комбинированные.

Забивные и буроопускные сваи чаще используются при возведении фундаментов в многоэтажном строительстве. Они представляют собой весьма объёмные бетонные или железобетонные балки. Цена на сами конструкции достаточно высокая, а для их установки требуется крупная строительная техника.

Аренда спецмашин при индивидуальном строительстве встанет в копеечку.
техника для монтажа свайного фундамента

По несущим нагрузкам

Все сваи подразделяются на два основных типа:

  1. Сваи-стойки, которые проходят мягкие и ненадёжные слои грунта и, в конечном счёте, опираются на твёрдую породу.
  2. Сваи, которые остаются «висеть» в земле. Такие сваи используют в том случае, когда твёрдая порода находится на недосягаемой глубине или её просто нет, например, в условиях вечной мерзлоты, или на болотах и торфяниках.

В первом случае вся несущая нагрузка, передаваемая от здания на фундамент, переходит на твёрдые слои породы, и здание, получается, под собой имеет надёжную опору.

Во втором случае действует иной принцип. Нагрузка распределяется равномерно на все сваи, а сваи удерживаются в грунте за счёт силы трения между поверхностями сваи и земли. И те и другие неплохо зарекомендовали себя и используются в строительстве на равных условиях.

Вернуться к оглавлению

Типы свайных фундаментов

Свайный фундамент представляет собой поле из отдельных свай. Их количество, расстояние между сваями, способ распределения и обвязки рассчитывается индивидуально под каждый проект дома. Сверху каждая свая может иметь небольшую площадку или выведенную арматуру. Это необходимо для последующего монтажа обвязки.

Фундамент на винтовых сваях

Винтовые сваи – безусловный лидер в сфере частного строительства. Большинство каркасных проектов в основе имеют фундамент на винтовых сваях. Свая представляет собой металлическую трубу, заостренную снизу и с приваренной винтообразной лопастью.

По сути, это не что иное, как большой саморез, только без шляпки. Такая свая просто вкручивается в грунт. Для этого может использоваться строительная техника, или возможно обустроить свайный фундамент своими руками. Одна из самых бюджетных и нетрудоёмких технологий.

свайный фундаментГотовый фундамент на винтовых сваях

Винтовые сваи могут быть комбинированными. Если классическая винтовая свая – полая металлическая труба, то комбинированная предполагает заполнение пустоты бетонным или железобетонным раствором.
К плюсам фундамента на винтовых сваях относятся его низкая стоимость, возможность установки без применения тяжелой техники, использование в условиях вечной мерзлоты и на болотистых почвах.

Минусы такого фундамента – недолговечность, по отзывам, он может простоять около 70 лет. Ещё один недостаток – фундамент на винтовых сваях без ростверка может выдержать только легковесные конструкции, например деревянные или каркасные дома. Для каменных, кирпичных или блочных построек лучше использовать другие, более прочные фундаменты.
сваи для фундамента

Фундамент на буронабивных сваях

Буронабивные сваи – вид свай, который изготавливается на месте с применением бетонного или железобетонного раствора и армирования. Для начала на строительном поле, размеченном согласно чертежу, бурятся скважины. Вертикальные шахты усиливаются армированием, а затем заливаются раствором.

В зависимости от типа грунта, на котором производится монтаж фундамента на буронабивных сваях, могут использоваться различные обсадочные материалы.

Например, в случае сыпучих и песчаных грунтов, в шахту может быть опущена специальная полая труба. Технология допускает изолирование стенки рубероидом, толем, полиэтиленовой плёнкой. В зависимости от используемого материала, после заливки обсадка может быть убрана, а может быть оставлена в шахте, выполняя функцию гидроизоляции.

буронабивные сваиМонтаж буронабивных свай

Сваи, изготовленные по последней схеме, с применением обсадочно-изолирующих материалов, служат дольше, чем простые буронабивные сваи.

Плюсы такого фундамента – простота в установке. Одна из разновидностей буронабивного фундамента – столбчатый. Такой фундамент можно обустроить без применения специальной техники. Углубления для свай выкопать или пробурить вручную, самостоятельно сделать раствор и залить основание.

Ещё одно достоинство – возможность поставить дом даже в труднодоступном для техники месте, почти вплотную с другими строениями.

Однако такой фундамент будет являться недолговечным и менее прочным. Без специальной гидроизоляции заливные сваи достаточно быстро разрушаются. К минусам можно отнести невозможность их эксплуатации в регионах, где наблюдаются горизонтальные подвижки грунта.

схема буронабивного фундаментаСхема для постройки буронабивного свайного фундаментаВернуться к оглавлению

Виды используемой обвязки

Сами по себе сваи представляют собой просто столбы или стойки. Для того чтобы они превратились в полноценный фундамент необходима обвязка свайного фундамента. Свайно-ростверковый фундамент по своим характеристикам превосходит ленточные и монолитные плитные фундаменты. Он считается более устойчивым к любым подвижкам грунтов. В зависимости от веса строения используются различные решения.

Сваи-колонны

Самый простой вид сваи – это свая-колонна, которая используется в качестве фундамента для забора или лёгкого летнего домика. Она же будет продолжением и основой сооружения, которое будет монтироваться вокруг сваи. Какая-либо обвязка в этом случае не требуется.

Обвязка из бруса

Чаще всего используется при обустройстве свайно-винтового фундамента под строительство лёгкого каркасного или бревенчатого дома.
обвязка свай брусом
Функцию ростверка в этом случае выполняет 200-й брус из лиственницы. Если делаете свайный фундамент своими руками, то брус стоит укладывать на специальные площадки, которыми оборудована каждая свая, и надежно крепить болтами и стяжками. Места стыковки двух элементов обвязки оформляются пазом.

Металлическая обвязка

Ростверк на свайно-винтовом фундаменте может быть выполнен из профиля, швеллера или уголка. В этом случае монтаж происходит с применением сварки.

Так же крепление возможно на болты, если изначально свайно-ростверковый фундамент предусматривает такую конструкцию. Для этого каждая свая должна быть оборудована небольшой площадкой с отверстиями под два или четыре болта, также как и обвязка, идущая в комплекте.

металлическая обвязка фундаментаПример обвязки свайно-ростверкового фундамента

В этом случае свайное поле должно быть установлено с минимально допустимой погрешностью, иначе обустройство ростверка станет невозможным.

Монолитный ростверк

Свайно-ростверковый фундамент – это гибрид свайного фундамента и классического ленточного или плитного. В случае, когда необходима особая жёсткость конструкции, применяется следующая схема: поверх свай собирается опалубка и делается монолитный ростверк в виде плиты или ленты.

Лучше всего такая конструкция сочетается с буронабивными сваями. В этом случае армирующие элементы каждой сваи выводятся наверх и становятся основой ростверка. При этом дополнительное армирование ростверка также необходимо.

Вернуться к оглавлению

Этапы работы при устройстве свайных фундаментов

Доверить специалистам или обустроить свайный фундамент своими руками – возможны оба варианта. Работы можно выполнять как с применением строительной техники, так и воспользоваться электрическим или ручным буром для ям, или вовсе выкопать шахты вручную.

Земельные изыскания

Устройство свайных фундаментов происходит на достаточно сложных грунтах. Чтобы избежать ошибок в проектировании и рассчитать осадку свайного фундамента, целесообразно заказать земельные изыскания. Несколько пробуренных информационных шахт и детальный анализ специалиста, который будет представлен в виде официальных документов – карты грунтов, позволит сделать точный расчёт и определить оптимальную глубину шахт под сваи.

В том случае, если заказывать свайный фундамент без геологической разведки, есть риск изготовить сваи недостаточной длины.

устройство фундаментаСхема устройства сваяного фундамента

Вторая проблема, с которой можно столкнуться – упереться в скальную породу на одном из участков свайного поля, что не позволит вкрутить сваи на необходимую глубину.

Проектирование

Устройство свайных фундаментов предусматривает не только процесс физической работы, но и включает в себя обязательный бумажный период. Во время проектирования свайных фундаментов делаются расчёты, которые позволяют определить размер свайного поля, глубину шахт и их количество, расстояние между сваями.

Более лёгкие конструкции позволяют располагать сваи в фундаменте на расстоянии 2,5 метра друг от друга. Расчет фундамента для тяжёлых сооружений и на сложном грунте требует увеличения частотности – расстояние может сокращаться до 1 метра. Также сваи могут опускаться в грунт не вертикально, а под определённым углом, что усиливает конструкцию.

проект свайного фундаментаПроектная схема с расчётами свайного фундамента

На чертеже обязательно должны быть обозначены наиболее нагруженные участки дома: длинные прогоны без дополнительных стоек или несущих поддерживающих колонн, расположение тяжелых элементов – камина, печи. Фундамент в этих местах должен быть также усилен, в некоторых случаях в изначально разработанную схему добавляют дополнительные сваи.

Обустройство свайного поля

Свайное поле должно полностью соответствовать расчётной схеме. Допускается минимальная погрешность. Это касается как координат расположения сваи, так и её отклонения по вертикальной оси.

Такая точность необходима для того, чтобы нагрузка, передаваемая от здания на фундамент, распределялась равномерно. Также этот параметр напрямую влияет на качество возведения ростверка.

Когда пробурены шахты, любым доступным способом вкручиваются сами сваи. Именно на этом этапе необходим тщательный контроль за вертикальным и горизонтальным уровнями.
вкручивание свай
После установки всех свай, с помощью лазерного уровня делается отметка на каждой свае и производится обрезка излишков трубы. А поверх каждой сваи наваривается специальная площадка, на которую будет крепиться ростверк. Кроме этого, необходимо сделать обвязку свай по периметру и в случае необходимости усилить диагонали.

Установка ростверка

В зависимости от способа установки ростверк на свайном фундаменте подразделяется на высокий, низкий и заглубленный.

Кроме того, он может быть выполнен в форме ленты, идущей по всему периметру, а также опоясывать сваи под несущими внутренними конструкциями. Внешне такой ростверк напоминает ленточный фундамент. В отдельных случаях монолитный ростверк может представлять собой плиту.

Как сделать свайный фундамент в этом случае? Технология такая же, как и при обустройстве фундамента с более простой обвязкой.

легкая обвязка фундаментаПример лёгкой обвязки свайного фундамента

Если после вкручивания свай предполагается обустройство плиты, необходимо вывести свайную арматуру, соединить её с арматурой будущей плиты, собрать опалубку и уже после этого заливать основу.

Благодаря обустройству монолитных ростверков применение свайно-винтовых фундаментов стало возможно в промышленном и коммерческом строительстве. Большая нагрузка равномерно распределяется на все сваи, что обеспечивает надёжность и прочность всей конструкции.

Утепление фундамента

Утепление свайного фундамента не требуется. При отсутствии ростверка достаточно будет закрыть свайное поле – расстояние между домом и землёй. Защитив его от ветра, вы защитите дом и от холода. Необходимый слой утеплителя, который поддерживает нужную температуру в здании, заложен в пространство между основанием и полом дома. В том случае, если фундамент дополнен ростверком, то утепляется именно этот элемент.

утепление фундамента
Для этого в первую очередь применяется ветрозащитный экран, который закрывает пространство под домом. А в случае необходимости используют классические теплоизоляторы, которые применяют для утепления ленточных и монолитных фундаментов. Чаще всего это полистирольные плиты. В случае обустройства неглубокого цоколя возможно утепление фундамента термопанелями. Для этого цоколь снаружи закрывается асбестоцементными плитами, также может использоваться листовой шифер или фасадные комбинированные плиты, а внутри уже крепится любой тип утеплителя.

Фасадные работы

Отделка свайного фундамента возможна различными материалами. Для этого применяют сайдинг, кирпич, искусственный или натуральный камень, панели, имитирующие любую поверхность. Выбор материала для облицовки зависит от общего стиля оформления дома.
отделка фундамента
Само по себе здание, которое стоит на фундаменте из тонких свай смотрится не очень эстетично. Облицовка помогает не только улучшить внешний вид, но ещё и дополнительно утеплить дом, так как закрытый цоколь препятствует попаданию под дом лишней воды и защищает от ветра.

Прежде чем заниматься какой-либо отделкой, необходимо грамотно закрыть пространство под домом. Сделать это можно с помощью возведения забирки. Это специальная стенка, которая возводится близко с основанием дома, но никак не привязана к нему. Поэтому когда фундамент начинает гулять, осаживаясь неравномерно, защита и облицовка, которая крепится к этой стенке, не деформируется.

На этом видео – монтаж свай для фундамента в реальных условиях.

Вернуться к оглавлению

Отзывы, которые приходили в редакцию нашего сайта о строительстве свайного фундамента для своего дома

Сергей, Московская область. Капитальный дом.

«Дому уже пять лет, каркасник строил сам. Фундамент выбрал на винтовых сваях, они на 4,5 метра уходят в землю, над землёй осталось около 50 см. Заказывал металлические со специальной антикоррозийной обработкой, бурил и устанавливал производитель. Установка заняла три дня. До настоящего момента нареканий нет. Окна, двери открываются исправно, по фасадам никаких трещин, то есть, усадки нет или она минимальная, так что на эксплуатационных характеристиках это не отражается».

проект дома с фундаментомПроект дома на свайном фундаменте

Алексей, Пермская область.  Дачное строительство.

«Если и ставить дом на свайном фундаменте, то однозначно только закрывать цоколь и вешать фасады. На даче старый дом на ленточном стоит, давненько уже. По весне гуляет, да и сам фундамент уже трещинами пошёл. А новый поставил на свайном, сам заливал.

Всё хорошо, нареканий нет. Однако каждую весну проводить уборку на участке – реальная проблема. Под дом задувает всякий мусор, там постоянно сыро и грязно всю весну. Просыхает и перестает тянуть сыростью только к концу июня. Но тогда появляется другая беда – пыль. Два года помучался, сейчас буду закрывать, может проблема и решится. Хотя сырость может пойти в дом».

Эдуард, Башкортостан. Загородный коттедж.

«Строил для себя, никуда не торопился. Остановился на винтовых сваях с заливкой, так как участок – бывшее осушенное болото, торф.

фундамент на торфеДом со свайным фундаментом построенном на торфяном грунте

После установки для надёжности выждал год, пока фундамент не даст естественную осадку, так как слышал отзывы, что иногда монтажники могут промахнуться, и один из участков фундамента просто со временем уйдёт в грунт. За год уровень не изменился. После этого начал строительство.

Дом в два этажа, но не тяжёлый – из оцилиндровки. Стоит седьмой год. Почти сразу после завершения коробки закрыл цоколь и утеплил. Снаружи – природный камень и вентиляция. Считаю, что для нашего региона – одно из лучших решений. У соседей в посёлке есть и на ленточных, и на плитных фундаментах дома, мне не нравится, как они гуляют».

Памятка заказчику | Порядок монтажа свайно-винтового фундамента

Уважаемые потенциальные заказчики свайно-винтовых фундаментов.

Пожалуйста, внимательно ознакомтесь с настоящей памяткой, это позволит вам составить более точное представление о свайно-винтовых фундаментах, об области их применения и возможных ограничениях при их строительстве.



Памятка составлена на основе обобщения большого опыта реального строительства фундаментов, в ней рассмотрены наиболее часто встречающиеся сложные случаи, возможные затруднения и особенности, которые необходимо учитывать, чтобы правильно установить свайно-винтовой фундамент.





Вводная часть.

Проект фундамента. Составление свайного поля.

1. Любое строительство начинается с проекта. Строительство свайно-винтового фундамента также не исключение. Прежде чем вы оформите заказ на строительство фундамента, постарайтесь его для начала нарисовать на бумаге. При этом надо придерживаться несложной процедуры. Возьмите план первого этажа вашего будущего здания. Если вы пользуетесь готовым проектом, то планы этажей в нем присутствуют обязательно. Если же вы планируете дом самостоятельно, то просто нарисуйте на листе бумаги горизонтальный разрез первого этажа. У вас получится что-то вроде такого рисунка:





Теперь прямо на этом рисунке пририсовывайте точки установки винтовых свай. Сначала устанавливайте сваи в углах здания, потом в местах пересечения несущих стен. Если после этого у вас образовались пролеты длиной 3 или более метра, очень желательно их также разделить промежуточными сваями таким образом, чтобы интервал между соседними сваями составлял примерно 2 метра. В итоге у вас получится примерно такой план свайного поля:





В местах концентрации большой нагрузки возможно придется сваи ставить и более часто. Если в доме планируется кирпичная печь, запроектируйте под нее отдельные сваи. Возможно, вам понадобятся дополнительные винтовые сваи под крыльцо, веранду, навес или половые лаги.





Раздел 1.

Подготовка стройплощадки



1.1. В некоторых случаях от заказчика требуется предварительная подготовка стройплощадки до приезда бригады монтажников винтовых свай. Пожалуйста, заранее позаботитесь об уборке с площадки посторонних предметов, стройматериалов, мусора, старых подлежащих сносу строений.



Однако в зимнее время снег с площадки убирать не надо! Это позволит предотвратить глубокое промерзание грунта. В крайнем случае снег можно убрать утром в день монтажа, но не ранее.



Наличие на участке незасыпанных котлованов и траншей, густо растущих крупных деревьев, асфальтовое и(или) бетонное покрытие сделают монтаж невозможным.



В зимнее время из-за короткого светового дня очень желательно предусмотреть освещение площадки в вечернее время.



1.2. Наличие коммуникаций



Для успешного монтажа фундамента понадобятся нескольно необходимых условий



  • Подъезд. Наша компания не использует автотехнику более тяжелую, чем автомобили типа «Газель». Требования к дороге - возможность проезда для автомобиля повышенной проходимости. Заезд собственно на стройплощадку необязателен, достаточно парковки у участка. В зимнее время, если вы давно не бывали на своем участке, выясните заранее не замело ли снегом дорогу до вашего участка, в случае необходимости позаботитесь о ее расчистке.
  • Электричество. Потребуется электричество 220 В, до 2-х киловатт мощности. Электророзетка должна быть расположена не дальше 100 метров от стройплощадки, если разъем расположен дальше, то приготовьте удлинитель. Если же электричества нет вообще, то надо предупредить об этом нас при формировании заявки, и тогда бригада монтажников привезет с собой электрогенератор.
  • Вода. Вода нужна хотя бы технического качества, понадобится для приготовления цементно-песчаной смеси, используемой для бетонирования свай. Если источника воды нет на участке или поблизости от участка, предупредите нас об этом.





Раздел 2.

Возможные препятствия при монтаже винтовых свай.



Идеальным случаем строительства свайно-винтового фундамента можно признать, когда монтаж ведется на голом ровном земельном участке без зданий, заборов и деревьев, а грунт на стройплощадке однородный и не имеет включений из камней, крупный корней, закопанного строительного мусора и т.п. Однако в жизни так бывает далеко не всегда. Рассмотрим разные случаи препятствий для монтажа.



2.1. Близкое расположение от точки установки винтовой сваи забора, стены, дерева, столба. Если препятствие расположено ближе 3-х метров, но дальше 30-ти сантиметров, то это обстоятельство несколько замедляет монтаж сваи, но только в том случае если монтаж винтовой сваи ведется вручную. Однако монтажные бригады нашей компании используют мобильные механизированные установки для закручивания винтовых свай, поэтому никаких сложностей с установкой свай вблизи препятствий не возникнет.



2.2. Очень близкое расположение препятствия.

Сваю невозможно закрутить ближе чем 30 см от существующей стены или забора. При разработке проекта фундамента это обстоятельство надо учитывать.



2.3. Пни и деревья.

Если точка установки винтовой сваи приходится точно на большое дерево или невыкорчеванный пень, то сваю закрутить в этой точке невозможно. Возможные пути устранения препятствия: заранее срубить дерево и выкорчевать пень, или же перенести точку установки сваи несколько в сторону.



2.4. Препятствия естественного происхождения.

Иногда в процессе закручивания сваи оказывается, что в глубине грунта залегают включения камней. Камни мелкой фракции, до 5 см в размере, для винтовых свай не оказывают отрицательного влияния. Крупные камни, попавшие точно на пути сваи, делают дальнейшее закручивание невозможным. Камни средней крупности, 5-10 см в размере, как правило, хоть и не препятствуют дальнейшему закручиванию сваи, но вызывают смещение острия сваи в сторону, что в свою очередь вызывает некоторое отклонение оси сваи от вертикали.



Методы устранения препятствия:

Если крупный камень попался на пути сваи, когда она достигла глубины 1,5 метра или более (т.е. ниже глубины промерзания грунта), то можно сваю дальше и не закручивать и оставить как есть, тем более что камень лежащий под сваей будет ей «помогать» нести нагрузку и распределит ее по толще грунта. Этот метод особенно применим, если в глубине грунта не единичные камни, а сплошной каменный пояс, например как на этом фото.





Если же вам не нравится такое расположение сваи, то придется сваю выкрутить обратно, в месте ее установки раскопать лопатой яму, выбросить камни и продолжить закручивание сваи. Вынутый из ямы грунт засыпается обратно и утрамбовывается вокруг сваи.



Камни средней крупности могут привести к некоторой неточности в установке свай, тут придется выбирать: или некоторый наклон сваи и точная установка верхушки, или строгая вертикальность но некоторый увод в сторону верхушки.



2.5. Препятствия искусственного происхождения.

Иногда на поверхности земли лежат, а чаще при закручивании сваи обнаруживается, что в толще грунта залегают бетонные плиты или блоки, остатки старых фундаментов, крупный строительный мусор. В таких условиях установка сваи становится невозможной, фундамент будет сделан бригадой за исключением тех свай, которые попадают на указанные препятствия, стоимость фундамента будет перерасчитана пропорционально количеству неустановленных свай и в зависимости от того, оставляет заказчик себе неустановленные сваи или возвращает их обратно.



2.6. Неадекватные соседи (председатель кооператива, охрана), препятствующие проезду техники или проведению шумных работ – предупредите нас об этом заранее, будем думать, как поступить, вместе.





Раздел 3.

Антикоррозионое покрытие и его поведение при закручивании сваи.



3.1. Антикоррозионое покрытие, нанесенное на поверхность винтовой сваи, в той или иной степени стирается при закручивании сваи в грунт. Очень важно правильно подобрать вид покрытия для того чтобы минимизировать этой отрицательный эффект. Наша компания предлагает множество видов антикоррозионого покрытия, все они описаны в соответствующих разделах нашего сайта.



3.2. Явления, происходящие примерно одинаково во всех видах грунтов.

Вне зависимости от типа грунта, при закручивании в него сваи покрытие стирается на острие сваи, а также на передних режущих кромках лопасти сваи. Однако эти части сваи в конечном итоге окажутся глубоко в толще грунта, много ниже поверхности земли. Известно, что для протекания коррозии металла требуется одновременное наличие двух коррозирующих факторов – воды и кислорода воздуха. Вода в глубине грунта есть, а вот доступа свободного кислорода практически нет. Вследствие этого коррозия в глубине грунта сильно затруднена, и опасаться ее не следует. Одновременно надо наиболее надежно защищать от коррозии ту часть сваи, которая расположена на границе земли и воздуха, а также в верхнем приземном слое. Именно здесь на незащищенном металле коррозия идет наиболее активно.



3.3. Антикоррозионое покрытие свай для временных строений

При строительстве фундаментов для временных строений (бытовки, настилы) проблема коррозионого старения фундамента остро не стоит, и можно использовать покрытие типа грунтовки по металлу.



3.4. Антикоррозионное покрытие свай для малоответственных сооружений.

При строительстве простых и малоответственных сооружения, например беседок, заборов, навесов, можно использовать простые однослойные виды антикорозионых покрытий – холодное цинкование, покрытие битумной мастикой.



3.5. Антикоррозионое покрытие для свай, устанавливаемых в слабоабразивном грунте.

Если на вашем участке грунт слабоабразивный, например пластичная влажная глина, торф, но вы строите долговременное ответственное сооружение, вам следует выбрать как минимум комбинированное двойное покрытие, состоящее из слоя холодной оцинковки, поверх которого будет нанесен слой битумной мастики. Такое сочетание двух различных видов антикора прекрасно защитит ваш фундамент на долгте годы. Пластичная влажная глина практически не повреждает боковую поверхность ствола сваи при закручивании.



3.6. Антикоррозионое покрытие для свай, устанавливаемых в абразивном грунте.

Наибольшую сложность представляет антикоррозионая защита винтовых свай при их применении на абразивных грунтах – супесях, песках и грунтах с мелкими камнями, искусственные насыпные грунты с включением щебня.



Эти виды грунтов сильно повреждают мягкие виды антикоррозионых покрытий. Поэтому требуется своеобразная «защита защиты» винтовой сваи. Вам следует выбрать один из видов покрытия, включающего в себя одевание поверх слоя антикора термоусаживаемой пленки (трубки). Эта полимерная прочная пленка обтягивает сваю очень плотно, имеет высокую прочность и защищает собою нижележащие слои антикоррозионого покрытия от истирания при закрутке.





Раздел 4.

Установка винтовых свай



4.1. Допуски и точность установки винтовых свай.

Надо иметь в виду, что сам способ установки винтовых свай, а именно закручивание, предполагает, при всей тщательности проведения работ, некоторую небольшую неточность установки. В отличие от закапывания или заливки бетоном, где строители сначала выставляют сваю с высокой точностью, а потом закапывают или заливают ее, винтовые сваи закручиваются в грунт постепенно. И даже если точка входа в грунт была выставлена абсолютно точно, свая, проходя сквозь слои грунта, претерпевает некоторые смещения, например из-за некоторой неоднородности грунта, присутствующих в нем твердых включений и т.д. Особенно сильно этот эффект сказывается при попадании сваи на камни или крупные корни.



После закручивания всех свай в грунт верхний урез всех свай выставляется по лазерному или гидроуровню, как путем закручивания свай, так и в случае необходимости, путем отрезания верхних концов свай.



4.2. Крутящий момент при закручивании сваи.

В некоторых видах грунтов, чаще всего в крупнопесчаных, возможен такой эффект как застопоривание сваи. Если свая в процессе ее закручивания в грунт достигла настолько плотного слоя грунта, что несмотря на все прилагаемые усилия, не может больше вкручиваться, то дальнейшее ее закручивание прекращается. Глубину закручивания винтовой сваи в таких случаях можно несколько увеличить путем предварительного пробуривания направляющей скважины малого диаметра с последующим закручиванием винтовой сваи в эту скважину. Такую ситуацию не надо драматизировать, более того, она должна рассматриваться как благоприятная. Стопор сваи означает, что свая достигла грунта, обладающего очень высокой несущей способностью, и фундамент на таком грунте получится очень надежным. Важно только убедиться в том, что свая застопорилась при достижении ее лопастью глубины не меньше глубины промерзания, а именно 1,5 метра.



Верхние концы застопорившихся свай выравниваются путем урезания.



4.3. Проушины винтовых свай.

У каждой винтовой сваи на верхнем конце есть специальная проушина, за которую она вкручивается в грунт. Заказчик должен сам для себя решить, нужно ли ему после вкручивания свай в грунт оставить эти проушины на сваях или же срезать их. Проушины как правило не срезаются в том случае, если сваи были вкручены в пластичный грунт (например водонасыщенная глина). В этом случае сваю лучше закрутить на всю ее длину, и лишние 15 сантиметров ее ствола будут очень кстати. В случае оставления проушин сваи будут выравнены по уровню путем вкручивания. Оголовок винтовой сваи, будучи на нее одетым, полностью закрывает собою отверстия проушин и придает верхней части винтовой сваи дополнительную прочность. Если во время закручивания проушина сильно деформировалась, ее безусловно надо будет срезать, тем более что деформация проушины означает что при закручивании сваи на нее воздействовал огромный крутящий момент, что в свою очередь означает хорошую несущую способность грунта. При застопоривании свай выравнивание осуществляется только срезанием проушин.



4.4. Бетонирование сваи изнутри.

Все смонтированные сваи подлежат обязательному бетонированию. Даже если вы не заказали бетонирование свай в нашей компании, не забудьте это сделать самостоятельно. Бетонирование производится путем заливания внутрь полости сваи пескоцементного или пескоцементногравийного  раствора. В зимнее время при отрицательных температурах производится добавка в раствор антиморозных присадок.



Бетонирование сваи снаружи нельзя делать ни в коем случае.



Бетонирование сваи позволяет запломбировать ее внутреннюю полость, а это исключает коррозию сваи изнутри. Кроме того, небетонированная свая со временем может заполниться водой, а с наступлением зимы вода замерзнет и разорвет сваю изнутри.





Раздел 5.

Монтаж свайного фундамента



5.1. Горизонтальная обвязка смонтированных винтовых свай является важной технологической процедурой, позволяющей собрать все сваи в единое целое, при этом значительно повышаются устойчивость и прочность фундамента.











5.2. В случае, если планируется деревянное строительство из пиломатериалов (бревно, брус, щитовой дом, каркасный дом), то роль обвязки будет играть нижний обвязочный венец дома, который кладется сразу на оголовки винтовых свай, и притягивается к ним при помощи специальных больших шурупов-глухарей. Никакой другой обвязки, в том числе металлической, не требуется.













5.3. Устройство забирки, цоколя.

 Дом, построенный на фундаменте из винтовых свай, выглядит довольно нетрадиционно, он как будто парит в воздухе на некоторой высоте от земли. Происходит это из-за отсутствия привычного нашему взгляду цоколя под домом.







Однако построенный дом легко «приземлить». Для устройства цоколя вокруг свайно-винтового фундамента можно использовать фасадные панели. Предложение фасадных панелей на рынке строительных материалов чрезвычайно велико. Спектр предложения простирается от простых асбестоцементных плит (попросту плоского шифера) до пластиковых или керамических панелей, имитирующих натуральный камень или кирпичную кладку. Для крепления фасадных плит понадобится легкий металлический несущий каркас, который в свою очередь крепится непосредственно к надземной части винтовых свай. При необходимости устройства утепленного цоколя, фасадные плиты утепляются с внутренней стороны с применением долговечного утеплителя- плит из минеральной ваты.





Раздел 6

Особенности монтажа



6.1. Монтаж фундамента зимой.

В отличии от других видов фундамента, свайно-винтовой фундамент можно построить даже зимой.



Пожалуйста, не убирайте снег со строительной площадки заранее, его можно убрать только в день монтажа или не убирайте вовсе. Это позволит исключить глубокое промерзание грунта.



Проследите пожалуйста за тем, чтобы дорога до вашего участка была проходима хотя бы на автомобиле повышенной проходимости.

Из-за того что световой день зимой очень короток, желательно организовать освещение площадки в вечернее время.



6.2. Строительство фундамента на воде.

Установка винтовых свай в воду- например для установки мостов, причалов, сходен, производится в зимнее время года со льда.



6.3. Строительство фундамента на склоне.

Строительство на крутом склоне возможно, однако выбирайте пожалуйста такое время года, когда склон не будет скользким.


Монтаж свайного винтового фундамента - цена с работой, фото и видео

  • Подъем дома на винтов

    Содержание Подъем дома на винтовые сваи В каких случаях необходим подъем дома на винтовые сваи Монтаж Преимущества Стоимость подъема Этапы работ Видео Подъем дома на винтовые сваи Универсальный способ позволяющий вернуть старому деревянному дому из бревна прежнюю крепость. Эта не простая, ответственная  работа, требующая индивидуального подхода по силам настоящим профессионалам своего дела компании ГЛАВ-СВАИ СПб. Мы бережно и аккуратно на домкратах поднимем деревянный дом и сделаем: Ремонт блочного фундамента дома из...

    ещё
  • Монтаж винтовых свай

    Монтаж свайного винтового фундамента и подъем дома на винтовые сваи В большинстве случаев занимает не более одного дня. Заказать или уточнить стоимость можно по многоканальному телефону в Северо-Западном Федеральном округе 988-20-58, также при подъеме двух и более домов вы приятно удивитесь узнав, что вас ждет подарок. Единственным минусом, который может стать не приятным сюрпризом будет увеличение цены в случае увеличения глубины погружения винтовых свай и применение дополнительных удлинителей, представляющих собой...

    ещё
  • Фундамент на торфяном

    Фундамент на грунте или торфе Бытует мнение, что на торфе строить нельзя, либо обоснованность СНИП, не рекомендует строительство на торфяном грунте это связано с низкой или практически минимальной несущей способностью такого типа почвы, однако торф лишь поверхностная часть земли, при прохождении, которой можно опереться на более плотную структуру или породу. Фундамент на винтовых сваях, ранее использовавшийся для строительства маяков и мачт, с такой лёгкостью погружаемый на большую глубину в илистое дно,...

    ещё
  • Монтаж свайного винто

    Монтаж свайного винтового фундамента зимой и летом. В преддверие зимы использование бетонных растворов с использованием воды стало невозможным, единственным способом полноценного строительства фундамента стало использование конструкций на винтовых сваях.   При помощи битумного лака бригада обрабатывает, пропитанный огне-био-защитой, брус при минусовой температуре на продуваемой площадке. Все материалы, используемые нашими специалистами предварительно обработаны в производственных условиях сертифицированными защитными покрытиями.   Скрепленные на шип бревна в отличии от бруса обвязки крепим на...

    ещё
  • Фундамент на склоне н

    Фундамент на склоне горы Работаем с 2004 года   Выполнено более 15000 объектов   Гарантия 10 лет   Собственные бригады строителей   Выезд специалиста на участок бесплатно Дополнительная обвязка винтовых свай брусом, увеличивает несущую способность и позволяет крепить первый венец дома. Таким не трудным способом достигается выведение единого горизонта основания строения, при этом не требуется никаких дополнительных работ связанных с выравниванием пятна застройки, а цены на эти работы в этом...

    ещё

Самые популярные услуги и цены

Фундамент на винтовых сваях: технология монтажных работ

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Портал о фундаментах Портал о фундаментахФундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
