как определить и рассчитать, от чего зависит заложение основания для дома

На какую глубину копать траншею для заложения ленточного фундамента. Как определить и рассчитать углубленность фундументных конструкций и не допустить промерзания основания дома.

Владельцы частных земельных участков стараются сэкономить на строительстве дома или хозпостройки. Поэтому они обходятся без документации. А ведь в ней предусмотрено всё – в том числе указана глубина траншеи под ленточный фундамент. При отсутствии этих данных, нужно искать информацию самостоятельно.

Траншея под фундаментТраншея под невысокую ленту Вернуться к оглавлению

Содержание материала

Как определить глубину закладки ленты

Если нет проекта дома, перед началом строительства нужно изучить строительные нормы.

Главный документ, регламентирующий устройство оснований зданий – свод правил (СП) 22.13330. В отношении глубины заложения фундаментных конструкций в нём выделена целая глава (5.5).

Факторы, влияющие на уровень заглубления фундамента

Ленточный тип фм в частном домостроении весьма популярен. При его возведении тратится не так много материала, как с плитным монолитом, и он не столь специфичен, как свайное основание дома.

Это универсальная для малоэтажных зданий конструкция, которую вполне можно залить самостоятельно.

Устройство ленточного основанияСложная конфигурация ленты с учётом расположения стен

Факторы, влияющие на выбор фундамента:

  1. Конструкционные особенности дома, габариты, вес.
  2. Наличие близко расположенных (или примыкающих) сооружений, глубина закладки коммуникаций.
  3. Рельеф территории (читайте на нашем сайте: устройство фундамента на участке с уклоном).
  4. Свойства, структура грунта, наличие в нём слабых слоёв, пустот.
  5. Уровень расположения вод в грунте, вероятность его изменения.
  6. Максимальная отметка, до которой зимой промерзает грунт.

В официальном проектировании на основании перечисленных условий делается несколько вариантов расчетов, среди которых выбирается наиболее оптимальный по технико-экономическим показателям.

Рекомендуем прочесть: как обустроить глубокозаглубленный ленточный фундамент.

Главное – глубина промерзания

Чтобы не допустить морозного пучения, под ленточные фундаменты, на которые будут опираться стены здания, предусматривается такая глубина траншеи:

  • для каменистых, гравелистых, крупнообломочных грунтов и песков крупной фракции, глубина закладки ленты не зависит ни от грунтовых вод, ни от глубины промерзания;
  • если грунт представляет собой мелкие (пылеватые) пески, текучие грунты (например, суглинки), между подошвой фундамента дома и уровнем воды должно быть минимум 2 метра;
  • для связных глин и других видов грунтов с минимальным глинистым наполнением и низким показателем текучести, заглубляют фундамент на полметра ниже глубины промерзания, как на фото.
Варианты выкладки лентыНеправильный и правильный варианты закладки ленты

Без специальных исследований невозможно определить ни тип грунта, ни поведение грунтовых вод. За основу берут третий вариант грунта, когда подошва фундамента опускается на полметра ниже глубины промерзания (УГП).

УГП можно не принимать во внимание только, когда точно известно, что грунт не имеет пучинистых свойств, или деформации не нарушают целостности конструкций.

Отметки подошвы фундамента и дна траншеи почти никогда не совпадают, так как между ними либо дренирующая подушка из ПГС, либо подбетонка.

Поэтому, рассчитывая глубину траншеи, к проектной отметке подошвы ленты следует прибавлять сантиметры, необходимые для подстилающих слоёв. При этом глубиной заложения (Нз) фундамента считается положение его подошвы, а не уровень дна котлована или траншеи.

Глубина заложения фундаментаКак измеряется Нз фундамента

Если глубина закладки по расчёту 1800 см, а суммарная толщина подстилающих слоёв 300 мм, глубина траншеи должна быть 2100 мм.

Особенности ленты мелкого заложения

Всё, что говорилось выше, актуально для полноценных высоких фундаментов. Но для небольшого дома можно залить ленту мелкого заложения (кратко МЗФЛ).

Этот вид применяется для небольших одноэтажных зданий, характеризуется уровнем заглубления, значительно меньшим, чем УГП.

Это даёт экономию бетона, металла, и снижает себестоимость объекта.

Мелкозаглубленное основаниеНевысокая лента заглубляется лишь наполовину

Лента бывает незаглублённой, когда она на поверхности, а в грунт закладывают только подстилающие слои. Глубина траншей зависит от высоты песко-щебёночной подушки. Такой вид используют только под лёгкие постройки типа гаража, сарая или курятника.

Читайте на нашем сайте: фундамент под сарай.

Ошибочно думать, что близкое к поверхности расположение фундамента позволяет заливать его без предварительно расчёта.

Допускают другие ошибки – например, заливают бетон прямо в траншею, без каких бы то ни было прослоек, в том числе гидро- и теплоизоляционных. Да ещё и оставляют фундамент на зиму, не выведя стены дома.

Воздействие касательных сил морозного пучения может вытолкнуть конструкцию из грунта. Результат не заставит себя ждать.

неправильная закладка МЗФЛРезультат неправильной закладки МЗФЛ

Любой фундамент требует гидроизоляции, и не только стенок, но и подошвы. Для этого используют рулонный материал.

Чтобы в результате подвижек грунта он не повреждался, кроме нежёстких подстилающих слоёв (а иногда и вместо них) устраивается жёсткий слой, из тощего бетона. Его толщина тоже закладывается в глубину траншеи.

Ширина траншеи должна учитывать размер самой ленты, опалубки для её заливки и толщину теплоизоляционных слоёв с добавлением запаса по 20 см с каждой стороны.

Вернуться к оглавлению

Порядок работ по устройству фундаментной ленты

Заливка фундамента:

Этапы Комментарий
Расчистка

Расчистка

Территорию очищают от старых построек, ненужных кустарников и деревьев, полностью снимают плодородный слой грунта.
Геодезические работы

Геодезические работы

Если в доме предусмотрен цокольный этаж, фундаментная лента сооружается в котловане. В домах без подвалов, особенно на фундаменте мелкого заложения, разрабатывают не котлован, а траншеи.

И в том, и в другом случае разбивка контура выполняется в соответствии с чертежом, в котором прописаны размеры фундаментов.

Для этого сначала определяют основные оси здания и закрепляют их на обноске. Затем выносят проекцию контуров опорной части, закрепляя её забивными стульчиками с натянутыми по ним двойными рядами бечёвки.

Именно по ним и будет ориентироваться экскаваторщик.

Нарезка траншей

Нарезка траншей

Копать начинают от угла здания, постепенно продвигаясь по контуру будущих стен. Глубину контролируют, время от времени опуская в выработку вехи.

Иногда при копке глубоких траншей приходится укреплять щитами осыпающиеся стенки.

Устройство насыпных слоёв

Устройство насыпных слоёв

Толщина насыпных слоёв тоже определяется расчётом. При строительстве одноэтажного частного дома предусматривается подушка из крупнозернистого песка высотой 15 см, насыпаемая слоями по 5 см, с обязательной проливкой и утрамбовкой каждого.

На нестабильных грунтах поверх песка насыпают ещё и 10 см щебня — либо эти материалы просто смешивают, так же послойно уплотняя.

Установка опалубочных щитов

Установка опалубочных щитов

После того, как дно траншеи полностью подготовлено: дно отсыпано и утрамбовано, монтируют опалубку.

На картинке инвентарная, многоразового использования. Одноразовая сбивается из обрезной доски, соединяемой брусками или стальными уголками.

Чтобы стенки не деформировались, их укрепляют подпорками.

Рекомендуем прочесть: как залить ленточный фундамент без опалубки.

Армирование

Армирование

На следующем этапе из арматурных стержней толщиной 10-12 мм собирают пространственный каркас, конструкция которого определяется расчётом.

Чтобы под ним образовался защитный слой бетона, каркас устанавливают на специальные подставки-стульчики.

Бетонирование

Бетонирование

Далее внутрь опалубки заливают бетонный раствор класса В20. Как и в случае с насыпными слоями, делается это послойно, с уплотнением бетона путём штыкования или вибрирования.

Верх заглаживают правилом или кельмой, выравнивая по маякам на опалубке, или торцам вдавленных штырей нужной длины. Затем поверхность железнят сухим цементом и оставляют ленту для затвердевания.

Вернуться к оглавлению

Видео: разметка траншеи под фундамент

как правильно рассчитать, области применения, таблица

Одним из самых востребованных в наши дни является ленточный фундамент. Его основные преимущества – длительный срок службы, надежность, несложное изготовление без применения грузоподъемных механизмов. Заложение бетонной ленты осуществляется с учетом климатических и геологических условий, а также особенностей проекта. Перед началом строительства всегда рассчитывается глубина заложения и другие размеры фундамента – это позволит избежать осадки сооружения под влиянием деформаций грунта и подпочвенных вод.

Оглавление:

  1. Что учесть при выборе
  2. Как рассчитывается, формулы
  3. Основания мелкого заложения
  4. Размеры и типы армирования
  5. Пошаговая технология

От чего зависит глубина ленточного фундамента

При выборе размерных параметров основания дома обращают внимание на три основных фактора.

1. Плотность грунта.

Если он отличается высокой степенью однородности и прочности, средняя глубина расположения фундаментной ленты составляет 0,5 м. К этой группе относятся каменистые почвы, хрящеватые смеси (песок с глиной и щебнем), песчаные грунты с малой толщиной промерзания. На пучинистых почвах (глины, супеси, суглинки), накапливающих в порах много влаги, рекомендуется довести уровень закладки основы до 0,7 м. На слабых подвижных грунтах глубина заложения ленты зависит от уровня залегания твердой почвы (максимум – 2,5 м).

2. Глубина промерзания.

Существует мнение, что фундамент следует располагать ниже уровня промерзания. Но конструкция (особенно если это легкое каркасное строение) все равно будет неустойчивой из-за морозного пучения. Хотя промерзающий грунт не будет давить на подошву, он будет действовать на стенки ленты. Поэтому довольно часто ленту закладывают на отметке, равной половине глубины промерзания грунта (ГПГ). При этом учитывают, что подошва должна отстоять от уровня почвы не менее чем на 0,5-0,6 м. Влияние пучения уменьшают с помощью конструктивных решений: трапециевидной формы опалубки (она сужается кверху), защитных экранов для ленты, засыпки пазух непучинистым грунтом, прокладки водоотводных каналов.

3. Уровень залегания грунтовых вод.

Если они расположены ниже ГПГ, то глубина заложения ленты от них не зависит. При прохождении русла подземных вод выше отметки промерзания грунта фундамент опускают до уровня ГПГ.

Кроме названных факторов, на степень заглубления ленточного основания влияют класс строения (планируемая долговечность постройки), рельеф участка, общий вес сооружения. Большое значение имеет уровень прокладки коммуникаций: все они должны быть смонтированы выше фундаментной подошвы. Если возводится пристройка к дому, ее основание обустраивают несколько выше (учитывая будущую осадку), обязательно предусмотрев песчаную подушку.

Главная цель при составлении проекта – определить глубину, на которой несущий слой грунта вместе с подсыпкой обеспечит равномерную осадку здания, причем ее значение не должно быть выше максимально допустимого предела.

Расчет глубины заложения

Если по разным причинам невозможно проведение геологических изысканий для оценки участка, застройщик способен самостоятельно вычислить глубину закладки ленты на основании СП «Основания зданий и сооружений». В качестве примера приводится расчет в Московской области.

1. Определение нормативной глубины промерзания в метрах:

dfn = d0 х √Mt

Нормативное значение d0 выбирается по таблице, в зависимости от типа грунта: чем он плотнее, тем больше число. Например, для супесей d0 = 0,28, а для суглинков – 0,23. Mt – сумма модулей (абсолютных значений) средних отрицательных температур за зимний период (в средней полосе он продолжается с ноября по март). Для Москвы этот показатель равен 22,9 (таблица 5.1 «Строительная климатология»). Подставив числа в формулу, получают

dfn = 0,28 х √ 22,9 = 1,34 м

2. Определение расчетной глубины промерзания:

df = kh х dfn

Коэффициент kh зависит от типа сооружения и среднесуточной температуры в помещении, которое примыкает к наружному фундаменту. Для отапливаемых зданий значение коэффициента колеблется от 0,4 (дом с подвалом) до 1,0 (дом без подвала с полом на лагах). Для неотапливаемых сооружений kh = 1,1.Если пол устроен по грунту, а среднесуточная температура составляет 5°C, то kh = 0,8. Подставляем это значение в формулу:

df = 0,8 х 1,34 = 1,07 м

3. Определение глубины основы в зависимости от уровня грунтовых вод dw. Нужное значение выбирают по таблице 1.

Таблица 1.

Вид почвыУровень заложения ленты при залегании грунтовых вод на глубине dw
dw менее df + 2dw более df + 2
Песок мелкий и пылеватыйНе менее dfНе зависит от df
СупесиНе менее dfНе зависит от df
Глины, суглинки при текучести более 0,25Не менее dfНе зависит от df
Глины, суглинки при текучести менее 0,25Не менее dfНе менее 0,5df
Скальный, песок с гравиемНе зависит от dfНе зависит от df

Без геологических исследований, не зная уровня грунтовых вод, лучше заложить ленту на глубине не менее чем df, то есть 1,07 м.

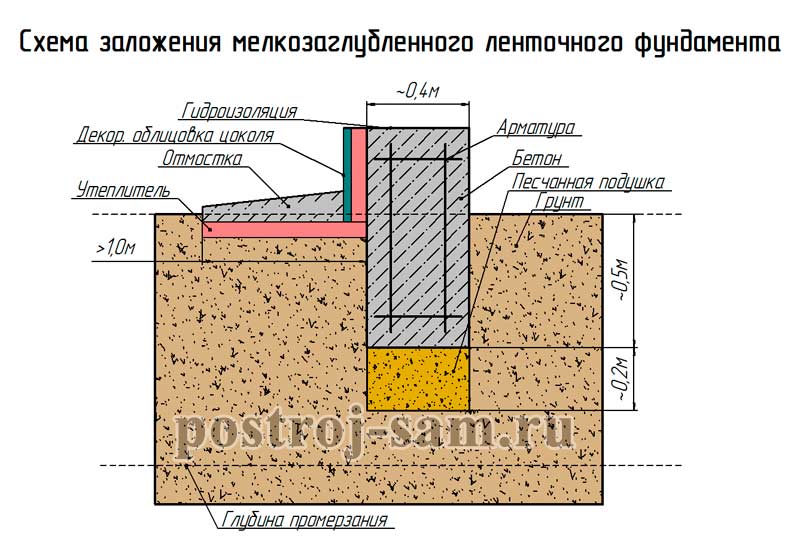

Особенности ленточного основания мелкого заложения

Если возводится одноэтажный дом из кирпича ибо пеноблоков (без подвала), каркасное строение, бревенчатый сруб, дачный домик, баня, сарай или забор, то их основанием вполне может стать мелкозаглубленный ленточный фундамент (МЗЛФ). Конструктивно он похож на заглубленный аналог, но имеет также существенные отличия:

  • средняя глубина закладки – 0,7 м;
  • расположение над зоной промерзания;
  • служит основанием для строений, возводимых в основном на пучинистых почвах.

Фундамент мелкого заложения способен нейтрализовать разрушительное влияние морозного пучения грунта. При этом здание или забор, жестко соединенные с МЗЛФ, «плавают» вместе с ним в вертикальном направлении во время сезонных подвижек глинистого или песчаного грунта. За счет того, что глубина заложения небольшая, смещение осуществляется равномерно, не сопровождаясь образованием трещин.

Глубина заложения мелкозаглубленной ленты должна быть на 20 % меньше уровня промерзания почвы. В основании фундамент укрепляют с помощью непучинистой подушки толщиной 0,2-0,8 м. Именно такой слой должен составлять один из следующих материалов: щебень, шлак, гравий, крупный песок, песчано-гравийная смесь (ПГС). Подушка нивелирует деформации, возникающие при расширении и сужении пучинистого грунта, и фактически заменяет его собой.

Ленточное мелкозаглубленное основание рассчитывают по стандартной методике. Если строительство выполняется своими силами, для определения основных параметров фундамента одноэтажного сооружения можно воспользоваться таблицей.

Таблица 2.

Выбор размеров ленточного фундамента (мелкое заложение) и типа армирования

Тип грунтаОписание сооруженияШирина подошвы фундамента, мТолщина подсыпной подушки, мДиаметр арматуры, мм; число стержней в поясе; число стержней в сечении фундамента
Среднепучинистый, глина и песокКирпичная кладка, пенобетон; перекрытия из железобетона0,60,310; 2; 4
Сильнопучинистый, глина и песок0,60,514; 3; 6
Среднепучинистый, глина, суглинок, супесь, песокОтапливаемое каркасное строение;

дом из бруса;

сруб;

деревянные перекрытия

0,4 — 0,30,210; 3; 6
Сильнопучинистый, глина, суглинок, супесь, песок0,4 — 0,30,412; 3; 6
Среднепучинистый, глина, суглинок, супесь, песокЛетняя дача из бруса или бревен;

баня

0,3 — 0,20,6 — 0,712; 2; 4
Сильнопучинистый, глина, суглинок, супесь, песок0,3 — 0,20,7 — 0,812; 3; 6

Технология строительства основания

Заложение ленточного мелкозаглубленного фундамента под дом или забор выполняется в определенной последовательности.

1. Выравнивание грунта в пятне застройки, прокладка водоотводных каналов.

2. Разметка участка и земляные работы. Наносят линии контура стен и простенков здания и роют траншеи (глубина — 0,5-1,5 м). Если строится отапливаемый дом или баня, следует заложить фундамент под печью или камином.

3. Выстилание геотекстилем. С помощью него предотвращают заиливание подушки, если глубина поверхностных грунтовых вод выше, чем закладывается фундамент. Нетканый сверхплотный материал (например, дорнит) погружают на дно траншей и запускают на их боковые стенки, делая запас с каждой стороны, равный толщине подушки.

4. Подушка. Постепенно насыпают ПГС, после каждых 10-15 см тщательно уплотняют ее с помощью ручной трамбовки или вибратора, затем укрывают оставленными по бокам полотнищами дорнита.

5. Установка опалубки и армирование. Сетки, связанные из арматурных стержней и проволоки, размещают в нижней и верхней зонах. При этом глубина заложения в бетон составляет около 5 см. Нижний армопояс предотвращает прогиб ленты вниз, а верхний не дает ей выгнуться вверх.

6. Заливка бетона. Ленту заливают непрерывно, в один прием.

7. Демонтаж опалубки и вертикальная гидроизоляция. Ее производят, когда схватится бетонная смесь – летом этот момент наступает через 3-5 дней. Ленту по бокам обрабатывают битумно-каучуковой мастикой или проникающей гидроизоляцией (например, Пенетроном).

8. Обратная засыпка пазух. При снятии опалубки вокруг ленточного мелкозаглубленного фундамента образуются полости, заполняемые песком или глиной. В первом случае водопроницаемый материал уменьшает воздействие сил морозного пучения, но способствует накоплению влаги в засыпке и снижению ее несущей способности. Если выбрана глина, она создаст так называемый глиняный замок, предохраняющий от воды.

На какую глубину нужно заложить фундамент

Примечание: Помимо того, что на глубину заложения ленточного фундамента влияет глубина промерзания и тип грунта, так же не стоит отбрасывать еще один очень важный фактор – уровень грунтовых вод, о котором и поговорим далее.

Зависимость глубины заложения ленточного фундамента от уровня грунтовых вод (УГВ)

Существует два варианта расположения грунтовых вод – когда они расположены ниже глубины промерзания грунта, и когда – выше.

Уровень грунтовых вод ниже глубины промерзания грунта
Это можно считать хорошим показателем, и в этом случае, грунтовые воды в большинстве типов грунтов не оказывают особого влияния на глубину устройства монолитной железобетонной ленты.

Единственным ограничением, в данном случае, является то, что в таких грунтах, как суглинки, глины и им подобных, ленту необходимо закладывать минимум на половину глубины промерзания такого грунта. В других, «хороших» грунтах, этот фактор на заложение фундамента — не влияет.

Другими словами, если глубина промерзания в Вашем регионе, допустим – 1,5 метра , то ленточный мелкозаглубленный фундамент необходимо устраивать минимум на 0,75 метров .

Уровень грунтовых вод выше глубины промерзания грунта

Если грунтовые воды расположены высоко, то глубина копки траншеи для ленточного фундамента не зависит от их уровня только на скалистых грунтах, песчаных крупнозернистых, гравийных и им подобных.

На любых других типах грунтах, с высоким УГВ, монолитную ленту придется заглублять ниже глубины промерзания на 10-20см (таблица №2). В этом случае она станет заглубленным фундаментом.

Заглубленный ленточный фундамент

Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см . Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым.

В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях, достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в Вашем регионе.

Когда на строительном участке грунт совсем плох для заложения ленточного фундамента, или его устройство требует огромных затрат, можно попробовать рассчитать другой тип фундамента, например, плитный. Возможно, это будет как дешевле, так и надежнее.

Как уменьшить глубину заложения ленточного фундамента

После проведения всех расчетов по глубине заложения ленточного фундамента, частенько бывает так, что с учетом грунта и региона, его необходимо заложить очень глубоко. От сюда возникает вопрос о том, как сократить расходы и уменьшить глубину.

Существует несколько способов уменьшения глубины заложения ленточных фундаментов, все они основаны на том, чтобы уменьшить значение основных факторов, влияющих на фундамент.

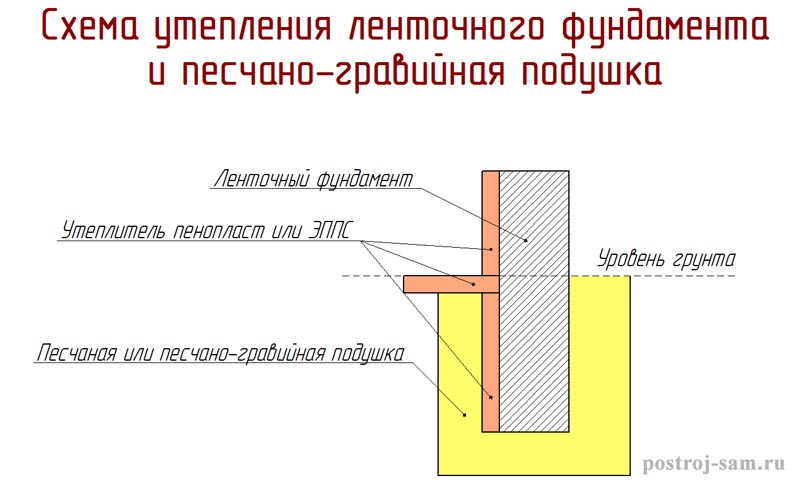

Уменьшение глубины промерзания грунта

Изменить климат в регионе мы, конечно же, не сможем, но сможем изменить глубину промерзания, конкретно под подошвой фундамента, утеплив сам фундамент и грунт, прилегающий к нему с наружной стороны.

Таким образом мы сможем уменьшить глубину заложения фундамента, а также сократить расходы на него.

Отвод грунтовых вод от ленточного фундамента

Еще один действующий способ уменьшения глубины заложения ленточного фундамента – отвод воды от него.

Делается это с помощью устройства хорошей дренажной системы, которая отведет значительную часть воды от фундамента и не даст ей пагубно воздействовать на него.

Песчаная или песчано-гравийная подушка под фундаментом

В случае, когда на участке пучинистые слои грунта залегают достаточно глубоко, ленточный фундамент также придется закладывать на большую глубину. Уменьшить ее можно, заместив пучинистый грунт песчаной или песчано-гравийной подушкой.

Другими словами, необходимо выкопать глубокую траншею до твердых грунтовых пород, а после этого устроить там массивную песчано-гравийную подушку, которая распределит нагрузку от фундамента и дома на грунт равномерно и не даст силам пучения пагубно воздействовать на фундамент.

Подушку желательно делать не только под подошвой фундамента, но и рядом с ним, как показано на схеме.

Стоит отметить, что самым надежным методом уменьшения глубины заложения ленточного фундамента, является комбинированный способ, т.е. и устройство подушки, и утепление, а также устройство дренажа, если это понадобится.

На какую глубину копать ленточный фундамент: заглубление траншеи под ленту

Глубина заложения ленточного фундамента – это расстояние от нижней точки выкопанной траншей под ленту несущей строительной конструкции до уровня земли. Неправильная закладка основания или не корректный расчёт инженеров с учетом геологическиз изысканий, может свести на нет все труды строителей.

В пример, взять глубину закладки обычного ленточного фундамента, 1000-1200 мм. При неправильной глубине заложения 30-40 см, просадка неизбежна, которая повлечёт образование трещин на стенах. Незаглубленный на достаточный уровень фундамент, вообще может поспособствовать разрушению всей постройки из-за пучения грунта.

Попытаемся разобрать по полкам общие принципы заложения и производства столь важного этапа строительства.

Глубина заложения в московской области для ленты несущей конструкции в зависимости от глубины промерзания

Разработка грунтов

Методы здесь могут существенно различаться. Разработку можно делать несколькими способами: вручную, с помощью техники. Зависеть это будет от глубины закладки и возможности застройщика.

Согласно нормам СНИП, минимальная закладка для жилых помещений 1200 мм. Это и есть уровень максимального промерзания в средней полосе.

При другом параметре промерзания, а также условий эксплуатации, этажности, меняется и глубина закладки, заглубления в грунт.

Всего видов ленточных фундаментов два, мелко заглубленный и заглубленный вид. Траншеи похожи, но глубина и метод разный.

Уплотнение грунтов

Что касается уплотнения подушки на дне траншеи, сделать такую работу можно вручную с помощью трамбовки. Но предпочтительней будет выбрать механизированный способ.

Вибротрамбовка или весом в 140 кг. подойдёт, при этом плотность грунта с коэффициентом в 1,65-1,75 достигается количеством проходов по дну траншеи.

Дно проходят трамбовкой не менее 8 раз. Если трамбовка легче, то проходов нужно сделать больше. Щебень можно подсыпать по мере уплотнения.

Совет: Для точного определения типа грунтов и способов его уплотнения приглашают профильных специалистов. Иначе есть вероятность ошибок при разработке и уплотнении грунта в траншее.

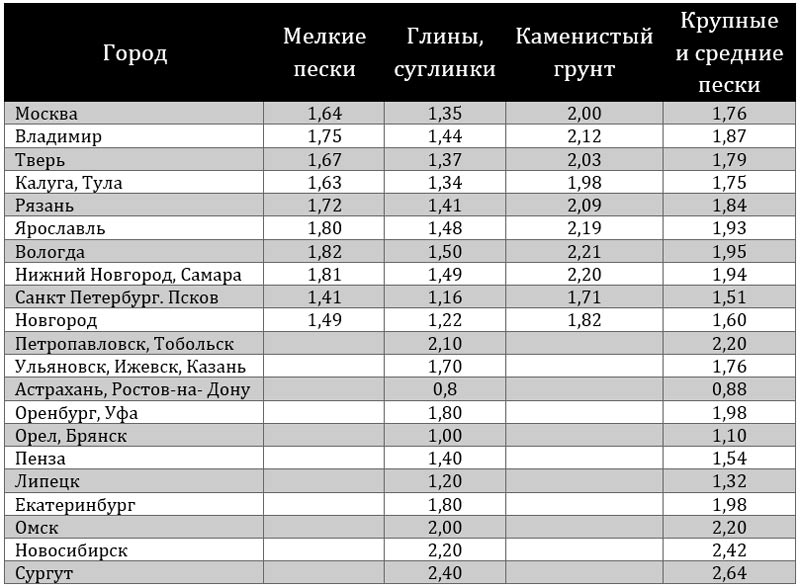

Для начала самостоятельно рассчитаем по формуле уровень промерзания:

Где D1 – это необходимое нам значение глубины, а D0 – это коэффициент обозначенный типом грунта.

Его пределы колеблются, от суглинков и различных глин 0,23 до крупнообломочных пород 0,34.

Под значением М понимают среднемесячную температуру, определённую в нужной нам климатической зоне.

Возьмём показатель 20 градусов по Цельсию.Как видим несложно.

Устройство подушки и глубина

Обычно применяют щебень фракции 10-20, насыпая слой не менее 10 см. Что даёт распределение давления равномерно по всей поверхности.

Незаглублённый фундамент в технологии подсыпки имеет небольшое отличие, щебень просыпают песком при проведении трамбовочных работ.

В слабо-пучинистых грунтах подушка должна находиться ниже уровня промерзания. Незаглубленный фундамент по уровню цены к другим выигрывает.

Проводя работы чётко руководствуясь нормами, указанными в СНиП 2.02.01 – 83, вы сможете уйти от ряда ненужных проблем. Уровень заложения лучше соблюдать.

Глубина заложения

Оптимальная глубина обычного фундамента под одноэтажное здание из кирпича 60-80 см. При ширине несущей конструкции основы 40 мм. Для пучинистых грунтов лучше глубину траншеи увеличить на 30%. Хотя исходя из разных показателей, глубина заложения может колебаться.

Естественно подвальное помещение при возведении на нестабильном грунте строить дорого по ряду причин. Первое, нужно провести расчёты на боковое давление грунта. Второе, лить усиленную конструкцию.

Высокие воды в сильно пучнистых почвах повлияют на глубину траншеи и потребуют проведения мероприятий по отводу воды.

Подушку в таких грунтах отсыпают только из песка, а траншеи копают немного шире. Увеличив тем самым площадь основания траншеи.

Бетон и армирование

Чем больше глубина заложения, тем больше вам потребуется бетона. Сократить количество можно применив метод бутования. Камень гранит средних размеров прекрасно подходит для таких целей.

При заглублении в грунт фундамента на 2 метра, половину можно сделать этим способом, вторую лучше армировать и залить чистым бетоном. Незаглубленный вариант фундамента армируют в обязательном порядке.

Минимальная толщина фундамента (незаглубленный тип) не должна быть тоньше 40-50 см. Иначе есть вероятность смещения основы по грунту в зимнее время. Оптимальная толщина фундамента колеблется не только в пучинистых грунтах.

На заметку.Приготовить бетон самостоятельно просто. Минимальное количество цемента марки М-400, на 1 метр куб составляет 200-210 кг. Расчёт в вёдрах происходит так: 4 ведра щебня, 2 ведра песка и одно ведро цемента, вода.

Армированный каркас, который применяют для устройства усиления в пучинистых грунтах, собирают только с помощи вязальной проволоки. Сварочный вариант сборки не приемлем. Швы со временем могут проржаветь, несущая способность снизится.

Современные материалы

Незаглублённый или слабозаглубленный виды основания требуют дополнительных мер по распределению нагрузки. Применение геологического текстиля здесь обосновано как ценой, так и качеством материала.

Используя метод непрерывного плетения мононити, производители делают прекрасный геотекстиль. Уложив его на дно траншеи под подушку для основания, вы повысите процент устойчивости здания. На слабопучинистых грунтах его применение оправдано.

Гидроизоляция капиллярного типа, рулон толстого динамичного пластика, с углублениями, послужит для отведения влаги в местах заложения фундамента. Не пропуская влагу и собирая капиллярную в углублениях, такая гидроизоляция обладает всеми преимуществами при обустройстве основы.

А уровень (глубина) заложения может быть любой. Применение при армировании биметаллической арматуры стало оправданным. Материал, который не ржавеет, что позволяет его применять для разной глубины заложения.

Недостаточный уровень заглубления приводит к просадке, но исправить это можно. Смонтировав по дну траншеи сваи, можно усилить конструкцию ими, залив сверху бетон. Рассчитать при этом какая будет глубина ленточного фундамента несложно, учитывать нужно вес постройки со всеми отделочными работами.

Какая должна быть глубина заложения фундамента?

Основа строения – надежное основание. Оно воспринимает действующие нагрузки, равномерно распределяет их по поверхности грунта, а также теплоизолирует помещения и защищает их от проникновения влаги. В результате обеспечивается долговечность и устойчивость здания, а также исключается вероятность растрескивания коробки. На этапе проектирования важно квалифицированно выбрать тип основания, определить характеристики. Определяющий параметр – глубина фундамента, зависящая от типа основания и ряда других факторов. Остановимся на этих вопросах детально.

Глубина заложения фундамента здания

Что такое глубина заложения фундамента

Планируя постройку дома, не всегда имеется возможность воспользоваться услугами профессиональных проектировщиков. Частным застройщиком самостоятельно приходится решать комплекс вопросов, связанных с проектированием. На этом этапе важно правильно выбрать фундаментную базу, а также определить ее параметры, в том числе и глубину фундамента.

Глубина заложения фундамента – это уровень расположения подошвы основы относительно нулевой отметки. Определяя величину параметра, изучите особенности строительной площадки, проанализируйте характер грунта, рельеф местности, учтите конструкцию возводимого здания и климатические условия.

От правильно выполненных расчетов зависит:

  • срок эксплуатации строения;
  • концентрация влаги в помещении;
  • устойчивость коробки здания;
  • целостность стен;
  • комфортный микроклимат внутри постройки.

При поверхностном подходе создается впечатление, что определение глубины заложения – простая задача. Однако существует определенная методика, с которой следует детально ознакомиться.

Стандартная формула для расчет глубины заложения фундамента:

Hp = mtmHн, где:

  • Hн — глубина промерзания грунта.
  • mt – 0,7-1, коэффициент влияния тепла здания на промерзание грунта у наружных стен.
  • m – 1,1, коэффициент условий работы.
Расчет глубины заложения фундамента

Глубина заложения фундамента – определяющие факторы

Определяя тип будущего фундамента, и принимая решение о заглублении опорной конструкции, учтите условия, в которых будет эксплуатироваться здание.

Важно обратить внимание на следующие моменты:

  • геологические аспекты;
  • воздействие климатических факторов на глубину фундамента;
  • влияние конструктивных особенностей здания на уровень заложения фундамента.

До начала выполнения расчетов и выбора типа фундамента необходимо:

  • выполнить мероприятия по анализу почвы на участке строительства;
  • изучить ландшафт, а также тщательно расчистить строительную площадку;
  • разработать план строения и рассчитать массу строительных конструкций.

На стадии сбора информации об особенностях строительной площадки следует проанализировать ряд факторов:

  • характер грунта на различной глубине;
  • среднестатистический объем осадков на протяжении года;
  • уровень расположение водоносных слоев;
  • глубину замерзания почвы;
  • колебания высоты и особенности рельефа на стройплощадке.
Виды фундаментов по способу заглубления

Решение о виде фундамента и уровне его закладки принимают с учетом следующих моментов:

  • особенностей здания, заложенных в проекте;
  • массы строения;
  • наличия цокольного помещения;
  • уровня расположения подземных коммуникаций.

Средняя температура в этой местности на протяжении года и особенности климата также влияют на размер приямка под основание.

Определяя, от чего зависит глубина закладки опорных конструкций, следует обратить внимание на климатические факторы:

  • для зданий, строительство которых планируется в южных широтах, необходимо обеспечить минимальное смещение подошвы траншеи от уровня почвы на 0,6 м;
  • при выполнении строительных мероприятий в условиях холодного климата уровень заглубления фундаментной подошвы в почву может достигать 1,5 м.

Характер почвы оказывает серьезное влияние на глубину заложения фундамента. Чтобы правильно выполнить расчет глубины заложения фундамента следует квалифицированно определить тип почвы.

Для каждого вида грунта уровень замерзания отличается:

  • сильнопучинистые грунты, к которым относятся супесчаные, суглинистые и глинистые почвы, промерзают до уровня 0,5–1 м;
  • среднепучинистые песчаные почвы, содержащие включения глинистых частиц и песчаной фракции замерзают на глубину 0,6–2 м;
  • не склонные к пучению почвы, содержащие песчаные частицы, супесь, суглинки и глинистые включения имеют повышенный до 1–3 м уровень промерзания.
Фактор глубины промерзания земли при закладке фундамента

На склонность грунта к морозному пучению влияют следующие факторы:

  • концентрация влаги в почве;
  • уровень расположения подземных вод во время промерзания.

Ошибка в выполнении расчетов может привести к деформации основания.

В результате этого возможны отрицательные моменты:

  • усадка строения;
  • появление трещин на стенах;
  • нарушение общей устойчивости здания.

Наряду с характером грунта и уровнем промерзания, немаловажным фактором является рельеф местности. В строительных нормах содержатся требования по выравниванию площадки до начала строительства. Однако для участков, расположенных на наклонной местности, а также на скалистой почве не всегда имеется возможность разровнять участок застройки. В данной ситуации минимальный уровень заложения основания определяется по нижней точке наклонной площадки. Для таких условий отдают предпочтение свайной основе, а также винтовой, которая также не боится перепадов высот.

Проанализировав природные факторы, особенности здания и определив характер грунта, необходимо определиться с конструкцией фундаментной основы для будущего дома.

Факторы воздействующие на фундамент здания

Возможны следующие варианты:

  • мелкозаглубленный или глубокозаглубленный ленточный фундамент;
  • столбчатое основание в виде свай или железобетонных колонн;
  • плитная конструкция основы строения.

При правильном определении уровня закладки основы, данные виды оснований имеют повышенные показатели надежности, и обеспечивает высокую несущую способность. Рассмотрим особенности различных типов оснований, и изучим рекомендации профессионалов.

Глубина заложения фундамента – рекомендации для различных видов оснований

Каждый вид фундамента имеет свои конструктивные особенности. Фундаментные основы предназначены для строительства зданий на определенных видах грунтов с разной степенью пучинистости. Вместе с тем для различных видов фундаментных оснований имеются проверенные на практике общие рекомендации. Они помогут правильно выполнить расчет глубины заложения фундамента для одноэтажного строения, двухэтажного дома, подсобной постройки, гаражного помещения или бани.

Минимальная глубина заложения фундамента

Профессиональные строители рекомендуют обратить внимание на следующие моменты:

  • минимальное расстояние от нулевой отметки до фундаментной подошвы должно составлять 50 см. При осуществлении строительства на скальных породах допускается уменьшенная глубина заложения;
  • одинаковый уровень расположения фундаментных подошв рядом находящихся строений. Это обеспечивает устойчивость зданий и предотвращает непредвиденные деформации;
  • высотный перепад между подошвой основания и несущим слоем почвы должен составлять не меньше 10–20 см. Это позволит передать нагрузку от массы строения на твердую грунтовую основу;
  • желательно производить закладку фундамента выше зоны прохождения водоносных слоев. В таком случае отпадет необходимость в сооружении дренажной системы;
  • при выполнении строительных мероприятий на площадках со слоистыми грунтами, основание должно опираться на почвенные слои с одинаковой степенью сжатия. Это предотвратит неравномерную осадку частей здания;
  • глубина заложения фундамента должна превышать уровень замерзания почвы на 15–20%. Это позволит избежать отрицательного влияния на фундаментную основу морозного пучения и предотвратит усадку строения.

Нецелесообразно рыть котлован, траншею или приямок с повышенной глубиной. Это не повысит надежность основы, вызовет перерасход строительных материалов, а также увеличит площадь поверхности, на которую будет оказывать отрицательное влияние подземные воды и пучинистые почвы.

Остановимся детально на особенностях каждого вида фундамента.

Основа ленточного типа

Основание ленточного типа пользуется популярностью в частном строительстве. По сравнению с цельными железобетонными плитами, ленточная конструкция требует меньших денежных расходов и трудовых затрат. Основа ленточного типа выполнена в виде бетонного контура, усиленного стальной арматурой. Он повторяет конфигурацию стен и внутренних перегородок здания. Железобетонная лента воспринимает нагрузки от массы здания и равномерно распределяет их на почву через поверхность фундаментной подошвы.

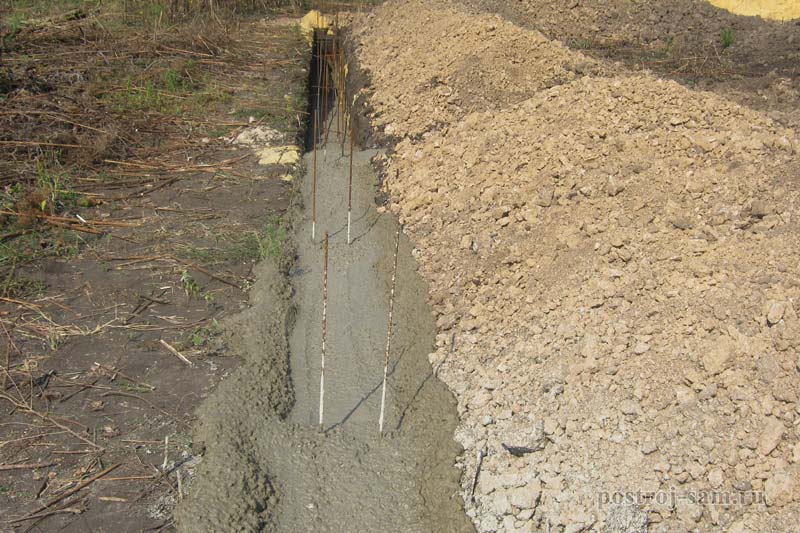

Пример заложения ленточного основания

Область применения данной конструкции:

  • однородные почвы;
  • слабопучинистые грунты.

На влагонасыщенных и неоднородных грунтах, а также глинистых почвах не рекомендуется сооружать основу ленточного типа.

Глубину заложения железобетонной ленты определяют по следующим параметрам:

  • степени промерзания грунта;
  • уровню подземных вод;
  • концентрации влаги в почве.

С повышением глубины промерзания и близости расположения водоносных слоев повышается вероятность морозного пучения грунта, оказывающего отрицательное влияние на прочность основы.

С целью уменьшения влияния этих факторов производится заложение фундамента на различную глубину:

  • низ мелкозаглубленной основы, расположенной на малопучинистых почвах, располагается на расстоянии 50–60 см от нулевой отметки;
  • подошвы среднезаглубленного и глубокозаглубленного оснований располагаются на уровне от 75 см до 150 см в зависимости от типа почвы.

В условиях холодного климата и северных районов предельный уровень заглубления не превышает 1,8–2 м.

Фундамент столбчатой конструкции

Столбчатая основа используется для одноэтажных строений, имеющих небольшой вес. Ей отдают предпочтение в ситуациях, когда необходимо при небольшом уровне затрат соорудить легкий фундамент. Конструкция представляет собой группу опорных колонн, которые изготовлены из железобетона. Они устанавливаются на угловых участках здания, а также в зонах пересечения капитальных стен и внутренних перегородок. Для повышения нагрузочной способности оголовки опор объединяются железобетонным ростверком.

Достоинства конструкции:

  • дешевизна;
  • простота обустройства;
  • возможность сооружения на проблемных почвах.

Столбчатые опоры формируются из кирпича или путем бетонирования. В нижней части опорных колонн формируется песчано-гравийная подушка.

Имеются определенные ограничения:

  • не рекомендуется сооружать столбчатую основу на почвах, склонных к сдвигам;
  • запрещается использовать железобетонные столбы для опор тяжелых строений;
  • нельзя строить здания на слабонесущих торфяных и глинистых почвах.

Глубина заложения столбчатых опор – 0,2–0,3 м ниже уровня промерзания. Средняя глубина столбчатой основой для одноэтажного строения из кирпича, сооружаемого на стабильном грунте, составляет 80 см.

Плитное основание

Цельная железобетонная плита отличается повышенным запасом прочности, высоким уровнем надежности и длительным периодом эксплуатации. Однако она требует повышенных трудовых и денежных затрат на ее сооружение. Плитный фундамент снижает воздействие массы здания на грунт и популярен на слабых почвах.

Уровень заглубления монолитной плиты из армированного бетона различный:

  • мелкозаглубленная плита закладывается на предварительно уплотненную гравийно-песчаную подушку на глубину 0,2–0,5 м;
  • расстояние от нулевой отметки до нижнего края глубокозаглубленной фундаментной плиты может достигать одного метра.

Принятие решения о глубине фундамента производится индивидуально, с учетом массы строения, особенностей почвы и климатических условий.

Подводим итоги

Самостоятельное определение глубины заложения фундамента – серьезная и ответственная задача. Главное правило при выполнении расчетов – грамотный подход, который обеспечит устойчивость оснований и долговечность строений. Желательно воспользоваться услугами профессиональных проектировщиков и опытных строителей, которые учтут все факторы и правильно рассчитают глубину фундамента.

Оценка статьи:

Загрузка...На какую глубину нужно заложить фундамент Ссылка на основную публикацию На какую глубину нужно заложить фундаментНа какую глубину нужно заложить фундамент Строительный журнал Palitrabazar.ruСтроительный журнал Palitrabazar.ruwpDiscuzAdblock
detector

Глубина ленточного фундамента может быть различной в зависимости от его вида

Фундамент, который называют ленточный – один из самых распространенных видов фундамента. Его строят и под небольшую хозяйственную постройку, и под баню, и под дачу, и под большой дом с подвалом. В нашей статье Вы узнаете, какой глубины делать ленточный фундамент.

Свое название такой фундамент получил из-за того, что представляет собой бетонную ленту, проложенную под каждой из стен будущей постройки. На эту ленту кладут кирпичи, шлакоблоки, брус или бревна. В зависимости от стройматериалов из которых будет строиться дом. Сам фундамент чаще всего строят из бетона, армированного бетона или бетонных блоков. Хотя, есть варианты, когда вместо бетона используют камень.

Глубина заложения ленточного фундамента может быть разной в зависимости от типа фундамента. Различают два типа такого основания:

  • Мелкозаглубленный
  • Заглубленный

Первый вариант используют для строительства небольших каменных хозяйственных построек, каменного дома в один этаж без подвала, дома, который будет построен из бруса или бревна. Такое основание хорошо подойдет и под каркасные дома.

Второй тип фундамента сооружают под большие каменные дома или дома в два этажа. Делают его и тогда, если под домом хотят соорудить большой подвал.

При выборе основания, нужно хорошо взвесить, какой именно фундамент необходим. Дело в том, что заглубленный фундамент требует значительных материальных затрат. И выбирать такой вариант нужно только тогда, когда в этом действительно есть необходимость.

Как мы и написали выше, мелкозаглубленный фундамент подойдёт для строительства каркасного дома. Но такие дома обычно имеют небольшой вес, поэтому вполне можно построить каркасный дом на винтовых сваях. Винтовой фундамент обойдётся на 30% дешевле, возводить его можно практически на любых грунтах.

Отзывы о винтовом фундаменте читайте здесь. Застройщики утверждают, что винтовой фундамент можно построить за 2-3 дня.

Глубина мелкозаглубленного ленточного фундамента

Глубина заложения мелкозаглубленного ленточного фундамента может быть от 50 см до 1м. На таком основании можно построить сарай, курятник или же какую-либо небольшую хозяйственную постройку. Если углубить фундамент на метр, можно построить одноэтажный дом.

Для того чтобы построить такую бетонную ленту, совсем необязательно рыть котлован. Достаточно выкопать траншеи, затем установить в них опалубку, залить в нее бетонный раствор. Для сооружения хозяйственных построек достаточно просто залить бетон в опалубку. Если же строится дом, то в этом случае бетонная лента армируется. Внутри опалубки сооружается решетка из прутьев арматуры. Арматура крепится между собой вязальной проволокой. Размер ячейки – 25-30 см.

Итак, для того чтобы соорудить мелкозаглубленный ленточный фундамент, необходимо выполнить следующую работу:

  1. Разровнять площадку, на которой будет строиться сооружение
  2. Разметить ее при помощи веревок с привязанными к ним колышками
  3. По разметке выкопать траншеи глубиной от 50 см до метра. Глубина зависит от размера и веса постройки
  4. На дно траншей насыпается подушка из щебня и утрамбовывается. Затем насыпается песок и тоже утрамбовывается
  5. Устанавливается дощатая опалубка и в ней монтируется арматура. Стены опалубки выкладываются полиэтиленом для того, чтобы при высыхании бетона влага не уходила в почву
  6. Приготавливается бетонная смесь в соотношении 1/3/5. Цемент/песок/щебень. Смесь заливается в опалубку

Набирать прочность такое основание должно в течение 4-6 недель. Потом можно возводить стены.

Заглубленный ленточный фундамент: глубина под дом

Для постройки двухэтажного дома нужно соорудить заглубленный ленточный фундамент. Делается он точно так же, как и мелкозаглубленный, с той только разницей, что траншеи выкапываются на глубину промерзания грунта. Это составляет около полутора метров для России, ее средней полосы.

Если хотят построить дом с подвалом, то технология сооружения фундамента несколько иная. Более сложная и дорогая. Но если необходим подвал, без нее никак не обойтись.



Заглубленный ленточный фундамент при строительстве дома с подвалом

Чтобы сделать под будущим домом большой подвал, необходимо выкопать котлован, и при помощи опалубки соорудить в нем ленточный фундамент так, чтобы он располагался под каждой из стен. Помимо заливки бетона в опалубку, при таком методе строительства можно использовать готовые железобетонные блоки. Но тут обязательно нужен подъемный кран. Так как такие блоки очень тяжелы.

Лента фундамента будет служить стенами подвального помещения. Фундамент обязательно нужно армировать. На дно котлована насыпается щебень, а затем песок. Каждый слой необходимо тщательно утрамбовывать.

При таком способе постройки, можно произвести гидроизоляцию подвала снаружи. Это очень важно для качественного подвального помещения. В качестве гидроизоляции обычно используют битум. К тому же нужно сделать гидроизоляцию и внутри подвала, а также гидроизоляцию деревянного пола первого этажа. Используют для этого или битум, или жидкую резину, которую наносят на бетонные стены и пол при помощи малярной кисти или валика. При необходимости, в подвале делают и утепление.

Итог

Мелкозаглубленный ленточный фундамент, это бетонная лента, углубленная в землю на глубину до 1 метра (чаще всего 50-70 см).

Строят мелкозаглубленный ленточный фундамент тогда, когда вес постройки не слишком велик и под домом не планируется строительство подвала. Для всех деревянных построек сооружают именно такой тип фундамента. Котлован копать нет необходимости, нужно просто вырыть траншеи по заранее произведенной разметке.

Заглубленный ленточный фундамент строят тогда, когда вес дома велик или под ним нужно сделать подвал. Для больших каменных домов и построек в два этажа делают такой фундамент. Для его сооружения необходимо вырыть котлован.

У заглубленного фундамента основание заглубляется на глубину промерзания грунта, а лучше, немного глубже. Обычно это 1,5 метра.

Ленточный фундамент используется практический для любых типов домов. Фундамент под дом из бревна может быть как ленточным, так и столбчатым или плитным.

Для канадских домов подходит любая фундаментная основа, но далеко не каждая будет рациональным решением. О фундаменте для канадского дома читайте здесь.

В отличие от канадских, дом из пеноблоков не может возводиться на любом фундаменте из-за отсутствия пластичных свойств самих пеноблоков. Поэтому при некоторых типах фундаментов такой дом будет подвергаться ощутимой осадке. О том, какой выбрать фундамент для дома из пеноблоков читайте в этой статье.

Последний штрих при сооружении фундамента, это строительство отмостки. Отмостка, это площадка из бетона, которая идет вокруг всей внешней ленты. То есть, грунт не должен вплотную прилегать к верхней части бетонной ленты. Вдоль фундамента насыпают щебень, тщательно утрамбовывают его и сверху заливают бетон. Отмостка должна иметь наклон от дома. Она не дает воде, во время дождей или таяния снега, проникать под фундамент. Можно сделать и специальную канавку для отвода воды. Отмостка не только выполняет очень полезную функцию, но и выглядит красиво. Она придает дому более привлекательный вид.

Видео о том, какая должная быть глубина ленточного фундамента

Глубина ленточного фундамента под баню: подробное описание строительства фундамента

Ленточный фундамент под забор: глубина, строительство

Ленточный фундамент на глубину промерзания грунта

Основные правила строительства ленточного фундамента

На какую глубину копать фундамент под дом: типы оснований

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Портал о фундаментах Портал о фундаментахФундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
ЮК «Эгида-Сочи» - недвижимость.

Наш принцип – Ваша правовая безопасность и совместный успех!

2020 © Все права защищены.
