Опалубка для фундамента фото: устройство, этапы монтажа, фото и видео

основные виды и порядок монтажа

С помощью опалубки для фундамента можно укрепить основание дома, вне зависимости от того, сколько этажей будет в постройке. Стоимость опалубки может меняться. При использовании качественных материалов, хороших и прочных досок, цена существенно повышается. Чтобы правильно выполнить работы по возведению конструкции следует ознакомиться с их порядком и особенностями.

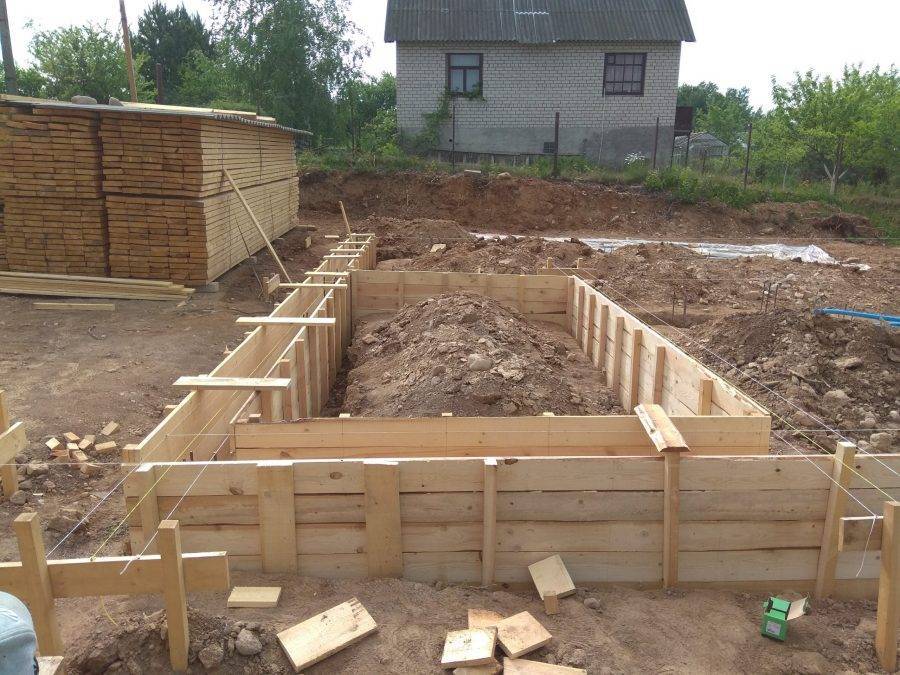

ФОТО: fund18.ru
Конфигурация конструкции должна быть выстроена в строгом соответствии с формой будущего фундамента

Содержание статьи

Функции опалубки для фундамента

При наличии опалубки можно создать фундамент любого типа и размера. Подобная конструкция:

  • необходима для того, чтобы сделать ровную поверхность под дальнейшее строительство;
  • используется в качестве ориентира при заливке бетона;
  • позволяет защитить даже дешёвый фундамент от воздействия почвы.
ФОТО: i.ytimg.com
Заливка фундамента идёт строго по технологии

Требования, предъявляемые к опалубке

Чтобы фундамент был по-настоящему надёжным и прочным, необходимо правильно построить опалубку. Она должна быть:

  • упругой, прочной, чтобы выдержать большое давление, которое возникает при заливке бетона. Все материалы должны обладать высокими показателями прочности;
  • ровной и гладкой, чтобы создать правильную форму, используют специальные листы. Если же стены получаются неровными, их стоит выровнять до того, как бетон полностью высохнет, иначе возникнут большие сложности с креплением защитных тепло- и гидроизоляционных материалов.
ФОТО: upload.wikimedia.org
Недопустимо вытекание раствора за пределы формы

Какой бывает опалубка для фундамента: основные разновидности

В зависимости от того, какие материалы используются и какую форму принимает конструкция, опалубка может иметь разные свойства. Существует несколько разновидностей, которые следует изучить перед тем, как приступать к строительству.

ФОТО: stroy-okey.ru
При строительстве двух или трёх домов опалубка может иметь совершенно разный вид

По возможности демонтажа

Главный принцип, которому нужно следовать при создании опалубки – возможность последующего демонтажа. Конструкция может быть:

  • несъёмной, то есть, она является частью фундамента и не удаляется из него. Это позволяет улучшить эксплуатационные характеристики и повысить теплоизоляцию будущего здания. Подходящий материал для такой опалубки – пенополистирол;
  • разборной, в этом случае осуществляется демонтаж после того, как бетон высохнет наполовину. Использовать одну и ту же опалубку можно несколько раз, что очень удобно при строительстве жилых комплексов. Количество необходимых заливок зависит от того, какой материал использован при создании конструкции. Чаще всего достаточно от трёх до восьми циклов.
ФОТО: ravchan.ru
Рекомендуется использовать съёмную опалубку несколько раз, чтобы не переводить материал

По материалам изготовления

Для того, чтобы создать опалубку, нужно использовать следующие материалы:

  • доски из дерева;
  • металлические заготовки;
  • железобетон;
  • пенополистирол.

Наиболее дорогостоящий вариант – металл. Используются стальные листы толщиной от 1 миллиметра, которые обязательно монтируются при создании ленточного или монолитного фундамента. При необходимости можно создать конструкцию любой конфигурации. Если есть необходимость в повышении жёсткости материала, из которого сделано основание, следует приварить арматуру к листам из металла.

ФОТО: hdinterior.ru
Обработка металла стоит очень дорого

Другой, не менее дорогостоящий вариант – изготовление опалубки из железобетона. Чтобы сформировать её, используют готовые бетонные листы. Этот способ позволяет создать надёжную конструкцию, сокращая при этом расход бетонного раствора. Для осуществления монтажа потребуется специальная строительная техника.

Если одной плиты окажется недостаточно, необходимо использовать дополнительные материалы и распорки. В таком случае стоимость работ будет увеличена.

ФОТО: smkites.ru
Использование железобетонной опалубки позволяет сократить количество жидкого бетона и упростить рабочий процесс

Также достаточно практичной и качественной является конструкция из пенополистирола, для создания которой используются блоки. При установке не возникает никаких трудностей, однако, при создании углов и скруглений, нужно заранее подготовить блоки и действовать по инструкции.

ФОТО: dom-fundament.ru
Для монтажа пенополистирола не нужно обладать особыми навыками

Если средства сильно ограничены, рекомендуется использовать деревянную опалубку. Для её создания используют обычные доски или фанеру, которые стоят недорого. Чтобы создать конструкцию, достаточно использовать всего один строительный инструмент для столярных работ. Однако, из-за того, что такую конструкцию необходимо дополнительно укреплять, затраты могут в конечном итоге сильно возрасти.

ФОТО: i.ytimg.com
Опалубка из дерева – самый распространенный вариант на сегодняшний день

Критерии выбора материала для опалубки

От особенностей конструкции и схемы монтажа зависит, какой будет итоговая стоимость работ. Если планируется создавать несъёмную, цельную конструкцию, рекомендуется использовать полистирол и бетон с железными вставками. При создании съёмной опалубки используется обычный металл и деревянные доски.

ФОТО: 1beton.info
Чтобы выбрать наиболее подходящий материал и не ошибиться, следует принимать во внимание тип конструкции

Статья по теме:

Виды фундаментов для частного дома: ленточный, столбчатый, плитный; как выбрать вид устройства фундамента, как сделать его усиление и утепление, на что необходимо обратить внимание при закладке — читайте в публикации.

Как сделать опалубку своими руками: последовательность действий

Точный порядок работ определяется в зависимости от типа фундамента. Если изучить инструкцию и основные этапы работ, то можно построить опалубку и залить основу для будущего дома самостоятельно, используя лишь специальное оборудование.

ФОТО: aipassivhaus.com
При выполнении монтажа обязательно учитываются особенности конструкции

Под ленточный фундамент

Если решено выполнять работы самостоятельно, рекомендуется строить съёмную опалубку. Также используется ленточный тип фундамента – это контур из железобетона, который располагают прямо под стенами здания.

ФОТО: aipassivhaus.com
Фундамент заливают таким образом, чтобы он находился не под всей площадью здания, а только под несущими стенами
Готовим все необходимое для работы

Для выполнения работ заранее нужно подготовить следующие инструменты:

  • уровень для определения степени ровности фундамента;
  • болгарку;
  • строительный молоток;
  • инструмент для измерения плотности;
  • ножовку для резьбы по дереву.

Ленточный фундамент выкладывают, используя арматуру, доски и брусья, а также рейки и крепежи. Чтобы скреплять куски дерева и металла используют саморезы или паклю. Также потребуется песок, который засыпают и используют в качестве подушки.

Расчёт

Важный этап в строительстве – подготовка необходимого количества пиломатериалов. При самостоятельном выполнении работ нужно произвести все расчеты, учитывая, что доски в траншее будут укладываться с обеих сторон. Также куски бруса потребуются для соединения конструкции.

Чтобы вычислить точное количество материала, нужно:

  • замерить траншею с внутренней стороны;
  • умножить полученную цифру на 2;
  • новую цифру снова делят на длину одной доски;
  • результат умножается на ширину доски и глубину траншеи.

Чтобы не ошибиться, полученное число следует округлить в большую сторону.

Количество бруса также лучше вычислить заранее, при этом нужно учесть, что его располагают на расстоянии 0,4 м. После того, как стала известна глубина и длина траншеи, можно получить точный объём материалов для строительства.

Внимание! При выборе бруса стоит отдавать предпочтение кускам со стороной не менее 40 мм, а доски с толщиной – 25-50 мм, при условии, что ширина не меньше 20 мм и не больше 30 мм.

ФОТО: aipassivhaus.com
Монтаж досок осуществляют по обе стороны выкопанной ямы
Пошаговая инструкция

Когда весь необходимый материал находится на строительном площадке, можно приступать к работам. Чтобы создать хорошую опалубку и ленточный фундамент, нужно действовать по инструкции:

ИллюстрацияОписание действия
В выкопанную яму засыпают большой слой песка и выравнивают его по всей поверхности. Идеальный показатель высоты этого слоя после тщательной утрамбовки – до 150 мм.
Затем сразу устанавливаются направляющие доски. Располагать их нужно вдоль линии, которая заранее проводится с помощью шнура. Чтобы надёжно закрепить доски, используют вертикальные брусья и колышки.
С внешней части котлована нужно поместить дополнительные опоры, и выровнять их, используя уровень.
К брусьям прикрепляются доски и устанавливаются распорки.

Подробнее все этапы работ смотрите в этом видео:

Под монолитную плиту

Монтаж опалубки выполняют по всему периметру того участка, где будет заливаться фундамент. Важно выбрать подходящую конфигурацию, так, чтобы она полностью подходила по размерам к будущему фундаменту.

ФОТО: dekoriko.ru
Монолитные плиты должны полностью повторять контур постройки
Что нужно для работы: инструмент и материалы

Набор инструментов выбирают в зависимости от того, какой будет опалубка – съёмной или несъёмной. Чаще всего выбирают второй вариант. Для него потребуются доски или ламинированная фанера, а также брусья толщиной не менее 40 мм.

ФОТО: baurum.ru
Важно убедиться в том, что выбрана оптимальная толщина бруса
Расчёт

Общее количество материала высчитывается самостоятельно, но для этого должны быть известны такие параметры, как высота фундамента и общий периметр будущей постройки. Эти показатели умножаются и полученный результат учитывается при покупке материала.

ФОТО: roomester.ru
Обязательное условие – площадь фундамента должна быть равна площади щитов
Пошаговая инструкция

После того, как щиты подготовлены, их необходимо разместить вдоль ленты, натянутой по всему периметру. Для того, чтобы конструкция сохранила свою форму, по внешней стороне ставят укосы. Важно следить за тем, чтобы щиты стояли строго вертикально.

ФОТО:  krishna48.ru
После установки каждого отдельного элемента проверяют его фиксацию

Все вопросы, которые могут возникнуть в процессе строительства, рассматриваются в следующем видео:

Раскосы и упоры для укрепления опалубки

Чтобы опалубка не разрушилась до того момента, как её нужно будет снимать, используют дополнительные крепления. По всей наружной части ставят раскосы, на расстоянии не менее, чем 1 метр. Благодаря наличию деревянных брусьев удается создать достаточно прочный и жёсткий каркас.

Внимание! Если щит получается высокий, больше, чем 2 м, необходимо сделать распорки в два ряда.

Установка упора позволяет предотвратить расшатывание конструкции при сильном давлении, которое создается в момент заливки бетона. Крепления ставят в угловых зонах.

ФОТО: strojudacha. ru
Каркас должен быть установлен настолько прочно, чтобы он сохранял полную неподвижность при заливке бетона

Ошибки при строительстве фундамента, которых следует избегать

Если основание установлено надёжно, здание простоит долго и не потрескается. Ошибки допускаются на разных этапах:

  • при проектировании возможен неправильный расчёт типа конструкции и соответственно, снижение несущей способности фундамента;
  • при заливке основания зачастую используется некачественный и непрочный материал;
  • на этапе установки опалубки отдельные элементы могут быть закреплены недостаточно хорошо, в результате чего при заливке бетона вся конструкция течёт;
  • при установке гладкой арматуры возникают проблемы, в идеале она должна быть толще 12 мм и заложена в несколько слоёв;
  • при заливке бетона ошибка всего одна, но весьма распространённая – использование неподходящего состава.
ФОТО: assets.shedesign.ru
Здание простоит очень долго, если фундамент установлен правильно

Экономим на обустройстве опалубки: доступные варианты

Используя листовые подручные материалы можно сэкономить. Лучшие варианты – шифер или профлисты. Такая конструкция будет стоить дёшево, но со сборкой часто возникают проблемы, залитый бетон вытекает из всех щелей. При возведении небольшого дома этот вариант подходит при условии использования дополнительных опор.

Затраты также уменьшаются, если заливать фундамент в несколько подходов. Возможно деление рабочей площади по:

  1. Горизонтали. Если глубина закладки фундамента очень большая, заливку осуществляют послойно. Когда первый слой застынет, наверх поднимется небольшое количество цементного молочка, что существенно улучшает адгезионные свойства фундамента.
  2. Вертикали. Для начала нужно разделить фундамент на несколько равных частей, после чего осуществляется установка опалубки, каркаса из арматуры. Заливают половину фундамента и держат восемь часов, после чего опалубка поднимается и переносится в другое место, заливается ещё один слой фундамента.

Вам доводилось самостоятельно монтировать опалубку? Какой способ выбрали и какой получился результат, расскажите в комментариях.
