Мелкозаглубленный ленточный фундамент – это разновидность ленточного основания, лента которого возводиться ниже нулевого уровня грунта на 0,3 – 0,7 м. Применяется для не тяжелых построек, возводимых на любых грунтах. Строительство (МЗФЛ) отличается от остальных типов, минимальными финансовыми вложениями и затратами физических усилий.

Статья расскажет о том, как построить мелкозаглубленный ленточный фундамент своими руками по инструкции от опытных строителей. О преимуществах и недостатках. На каких грунтах используют и как рассчитать МЗФЛ для своего проекта.

Особенности конструкции основания мелкого заложения

Устройство мелкозаглубленного ленточного фундамента:

  1. Грунт.
  2. Песчано-гравийная подсыпка.
  3. Горизонтальные стержни арматуры.
  4. Вертикальный арматурный каркас.
  5. Бетонная лента.
  6. Рулонная гидроизоляция.
  7. Вертикальная обмазочная гидроизоляция.
  8. Цоколь.
  9. Отмостка
  10. Утеплитель
  11. Стена.

Схема фундамента малого заложения

Таблица №1. Достоинства и недостатки МЗФЛ.

ПреимуществаНедостатки
экономичность, расход бетона на 30% ниже, чем при возведении обычного заглубленного ленточного фундамента или основания с монолитной плитой перекрытиязаливка ведется при устойчивых температурах выше +10 С
простота постройки, можно соорудить своими руками без привлечения рабочих и спецтехникиограниченность применения ввиду небольшой несущей способности
небольшой объем земляных работ – роется узкая траншея глубиной не более 0,7 мвозведение возможно только на ровной поверхности с уклоном не более 5 градусов
маленькая площадь соприкосновения конструкции с грунтом.отсутствие подвального помещения в доме

Виды ленточных фундаментов мелкого заложения

монолитный ленточный фундамент

Мелкозаглубленный ленточный фундамент разделяется на три вида:

  • Монолитно-ленточный — тип основания возводится на ровной поверхности, подходит для непучинистых и слабосыпучих грунтов.

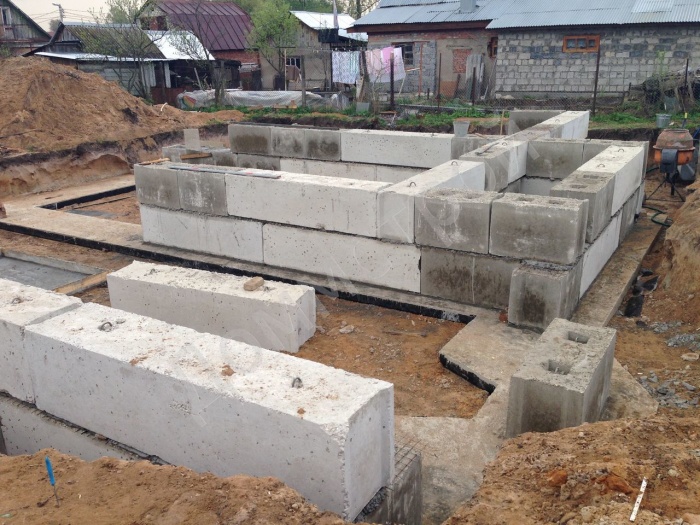

  • Сборно-ленточный – сочетание блоков и ленты, используют на слабо- и среднесыпучих грунтах.
  • Комбинированный – сочетание ленты и свай, применяется на склонах и неровных поверхностях. Сваи и буронабивные опоры выравнивают перепад высот. Подходит для средне и сильнопучинистых грунтов.

Область применения (МЗФЛ)

Фундамент мелкого заглубления применяют при строительстве сооружений на слабопучинистых и не пучинистых грунтах с низким содержанием влаги. Это песчаные и супесчаные грунты.

Главным критерием является уровень грунтовых вод. Он должен быть ниже глубины заложения основания на 0,5 м.

Важно! Большая часть глинистых грунтов относятся к средне- и высокопучинистым, поэтому строительство МЗФЛ на этих типах сопровождается проблемами.

Поскольку мелкозаглубленный тип основания находится между незаглубленным и заглублённым, то несущая способность оценивается как средняя.

Применяют технологию МЗФЛ для сооружений:

  • дачных и каркасных домов;
  • сооружений из бруса;
  • хозяйственных построек;
  • бань;
  • сараев;
  • заборов.

Важно! Сооружения из пеноблоков, газоблоков и домов из кирпича, фундамент малого заложения не подойдёт. Его можно использовать в случае комбинирования с другими типами оснований. Например, в сочетании со сваями. Для тяжёлых сооружений подойдёт свайно-ленточный фундамент т.к. увеличивается несущая способность за счёт буронабивных опор. Конструкция должна соответствовать СНиП 2.03.01-84 по прочности и устойчивости к деформациям.

Расчёт мелкозаглубленного фундамента

При расчётах ленточного малозаглублённого фундамента учитывайте следующие особенности:

  1. Глубину заложения подошвы (этот параметр зависит от глубины промерзания грунта).
  2. Обустройство песчано-гравийной подушки.
  3. Установку дренажной системы для отвода подземных вод.
  4. Монтаж отмостки для отвода снега и дождя. Требования к отмостке используйте согласно СНиП 2.02.01–83.

Для расчёта фундамента мелкого заложения, определяем три параметра:

  • Глубина заложения.

Глубину заложения определяем исходя из документа СН «Основания и фундаменты».

Значения при промерзании грунта:

  1. менее 2м – 50 см;
  2. до 3 м – 75 см;
  3. более 3 м – 100 см.

Ширина ленты зависит от нагрузки сооружения. Для облегчения задачи при расчётах, чтобы не суммировать массу стен, плит перекрытия, крыши и т. д. Берём данные из таблицы №2.

Таблица № 2. Расчетов ширины монолитной ленты.

Материалы стен и перекрытийЧисло этажейШирина подошвы МЗФЛ, м
Стены из облегченной кирпичной кладки или газобетона с железобетонными перекрытиями10,6
20,8
31,2
Деревянные каркасные стены с деревянными перекрытиями10,4
20,4
30,6
Бревенчатые стены с деревянными перекрытиями10,3
20,4
30,6
Стены из бруса с деревянными перекрытиями10,2
20,3
30,4
  • Высота над уровнем земли.

Для сохранения устойчивости и несущей способности фундамента, высота над уровнем земли должна быть равна ширине.

Полы в доме будут защищены от сырости и холода лучше, при большем расстоянии ленты над землёй.

Расчеты ленточного малозаглублённого фундамента на пучинистых грунтах

Строительство дома или постройки на пучинистых грунтах требуют сложных расчётов. Они нужны для определения деформации пучения. В этом случае, лучше обратиться к специалистам.

Таблица №3. Расчёты МЗФЛ на пучинистых грунтах.

Наименование и степень пучинистости грунтовЧисло этажейШирина поошвы фундамента b, м
отапл/неотапл. помещений
Толщина подушки t, м
отапл/неотапл. помещений
Вариант конструкции фундаментаВариант армирования (указано минимальное значение)
глины, суглинки и супеси, пески мелкие и пылеваватые влажные – среднепусинистые10,3 / 0,20,6 / 0,7г.3
20,3 / 0,20,5 / 0,6г.3
30,3 / 0,20,4 / 0,5г.3
глины, суглинки и супеси, пески мелкие и пылеваватые влажные – сильнопучинистые10,3 / 0,20,7 / 0,8г.4
20,3 / 0,20,6 / 0,7г.4
30,3 / 0,20,5 / 0,6г.4

Как сделать мелкозаглубленный ленточный фундамент своими руками: пошаговая инструкция технологии строительства (МЗЛФ)

Разметка и земляные работы

разметка мелкозаглубленного ленточного фундаментаПеред разметкой, подготавливаем территорию. Расчищаем площадку от мусора и снимаем плодородный слой почвы.

Для разметки понадобиться:

  • колья;
  • верёвка или прочная леска.

Далее, определяем первый угол с помощью теодолита или берём за ориентир рядом стоящего здания. Второй угол размечаем на нужном расстоянии в зависимости от проекта и вбиваем колье. Между ними натягиваем верёвку или шнур, это будет наружная поверхность стены.

Остальные стены размечаем относительно первой. Длину стен выставляем согласно вашему проекту. Если сооружение прямоугольное, проводится диагональ между углами, для проверки правильного размещения.

После разметки наружных углов, переходите к внутренним. Расстояние между ними зависит от  проекта вашего дома. Для удобства копки траншеи переместите вбитые колья на расстояние 0,5 м от края траншеи.

Для земляных работ понадобиться:

  • лопата;
  • тачка (для вывоза лишнего грунта).

Выкапываем траншею глубиной 50–70 см. Ширина зависит от размера основания к значению прибавляем плюс 10 см.

Песчаная, щебёнчатая подложка

Для подушки (подсыпки) на дне траншеи по бокам делаются выемки, которые будут шире ленты основания на 10–15 см. Далее, стелиться геотекстиль на дно траншеи, для предотвращения заливания подушки грунтовыми водами.

Для создания подсыпки существует два способа:

  1. Смесь гравийно-песчаная. Пропорция для приготовления (гравий/песок – 2/3) Толщина подушки составит 20–30 см.
  2. Засыпаем по слоям. Первый – 15–20 см слой крупно фракционного песка, а второй – 20 см мелкого щебня или гравия.

Важно! Для подсыпки, подходят любые нерудные материалы. К примеру, керамзит, доменный шлак и другие.

Опалубка

Опалубка фундамента должна выдерживать нагрузку от бетона. Поэтому чтобы конструкция была прочная. Её сооружают согласно ГОСТ 52086 — из деревянных досок или фанеры толщиной не меньше 3–5 см. Высота конструкции должна быть выше на 7-10 см желаемой конструкции основания.

Конструкция из деревянных щитов заглубляется в подсыпку на 5–7 см с внешней и внутренней стороны. Углы опалубки укрепляются дополнительно, так как основная нагрузка действует на них. А также по периметру укрепляется стойками через 0,5-0,8 м, а внешнюю и наружную стороны скрепляют между собой шпильками. Не забываем устанавливать продухи.

опадубка фундамента малого заложения

Для установки опалубки понадобиться:

  • фанера или доска толщиной – 3–5 см;
  • саморезы;
  • шпильки и стойки (для укрепления).

Формулы для расчёта пиломатериала для опалубки — найдёте в статье.

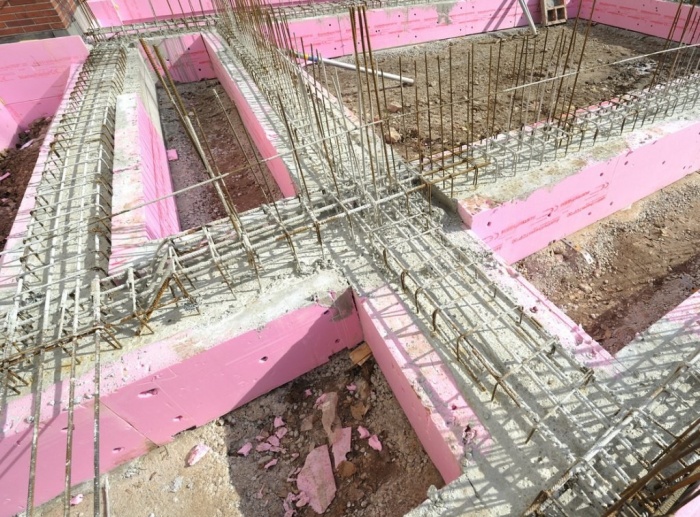

Армирование

Армирование МЗФЛ выполняем согласно СНиП 52-01-2003 и СП 52-101-2003. Армокаркас создаётся с помощью пространственной вязки для усиления конструкции.

Связывают каркас поверх опалубки или используют специальные подставки. Форму армированный каркас может иметь квадратную или округлую в зависимости от проекта. Рифлёную арматуру А3 класса диаметром 12–14 мм располагают продольно друг другу, связывая между собой проволокой 3–6 мм на расстоянии 40–60 см. На этом же расстоянии устанавливаются стержни арматуры по вертикали. Таким образом, образуется квадрат.

армирование ленточного мелкозаглубленного фундамента

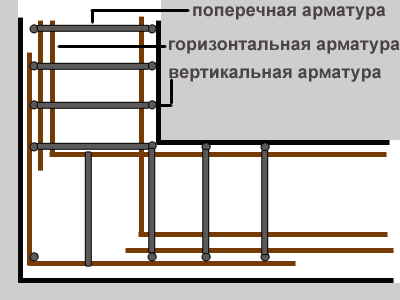

Углы армирующего каркаса соединяются изогнутыми прутами с внешней и внутренней сторон внизу и вверху, пруты связываются отожжённой проволокой.

Готовый армокаркас опускается в опалубку на установленные ранее металлические грибки, которые приподнимают армирующий каркас на 7 см выше земли. Или выполнить стартовую заливку бетона не превышающую 20% от высоты все ленты. Металлическая конструкция не должна касаться стенок опалубки.

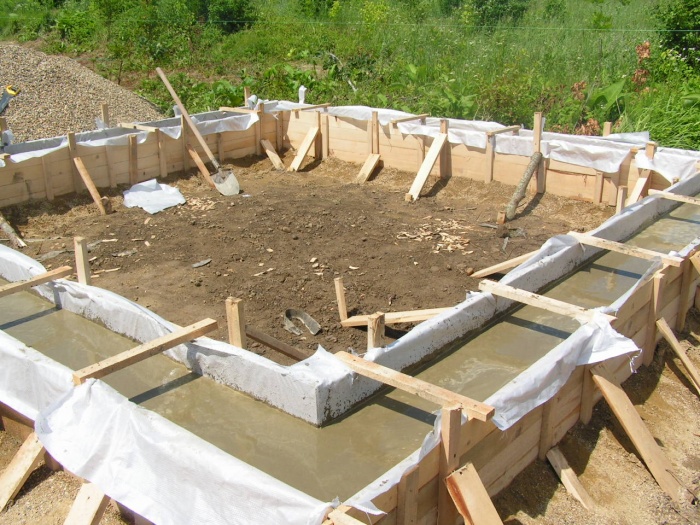

Заливка

Бетон заливается в ранее увлаженную опалубку. Это способствует равномерному распределению бетона внутри опалубочной конструкции. Температура при заливке раствора не должна быть меньше +10 С (выше можно).

заливка ленточного мелко заглубленного фундаментаТехнология заливки мелкозаглубленного ленточного фундамент производится согласно СНИПАМ 3.03.01-87, 2.02.01-83.

Способы укладки бетонного раствора:

  1. Заказываем готовые смеси бетона класса В22,5 — В17,5 на РБУ вашего города. Смесь доставляется к месту строительства в автобетоносмесителях. В случае если к месту заливки подъехать невозможно, то раствор подаётся к опалубке специальным рукавом. Стоимость услуги в таком случае возрастает, плюс дополнительно будет включена оплата простоя АБС.
  2. Приготавливаем раствор самостоятельно. Вариант сэкономит значительное количество денег на закупку бетонной смеси, но в этом случае и качество раствора будет ниже. Замешивая раствор соблюдайте рецепт и добавляйте специальные добавки.

Рецепт! Приготовление бетона классом B15 маркой М200 на 1м3. Пропорция для замешивания в бетономешалке: цемент, песок, щебень — 1 / 3,5 / 5,6 (кг). Добавляем воду на глаз, чтобы образовалась неоднородная масса.

Бетонируем фундамент порциями или слоями. Каждый слой толщиной 20-30 см, без фанатизма не превышаем 40 см. После каждого слоя делаем виброуплотненние 5-10 минут. Чтобы не образовывались пустоты внутри.

После того как вы залили раствор по всей площади, накрываем фундамент плёнкой до затвердевания. Застывшую форму конструкция принимает за 25-30 дней.

Гидроизоляция и утепление

Фундамента малого заложения (МЗФЛ), как и любой другой нуждается в гидроизоляции и утеплении после застывания. Это необходимо для того, чтобы увеличить его долговечность, укрепив структуру за счёт снижения влагонепроницаемости.

Гидроизоляция бывает нескольких типов:

  1. Обмазочная. Ленту обрабатывают битумной или эпоксидной мастикой – это влагонепроницаемый материал.
  2. Рулонная. Обклеиваем ленту со всех сторон рулонными материалами: Бикрост, Технониколь: внешней, внутренней и сверху.
  3. Проникающая. На этапе создания бетонного раствора, добавляют специальную добавку – праймер. Специальные свойства добавки праймер способны уменьшить пористость бетона, при этом снижая его влагопроницаемость.

Совет! Хороший результат показывает комплексный подход. Сочетание проникающей инъекции в раствор с обмазочным или рулонным материалом.

Для утепления мелкозаглубленную ленту обшивают с внешней стороны пеноплексом или экструдированным пенополистиролом. Преимущество материалов в высоком коэффициенте теплосбережения, а также устойчивости к влаге и грызунам.
Крепится материал плитами к фундаменту. Утепляют основание вместе с цоколем.

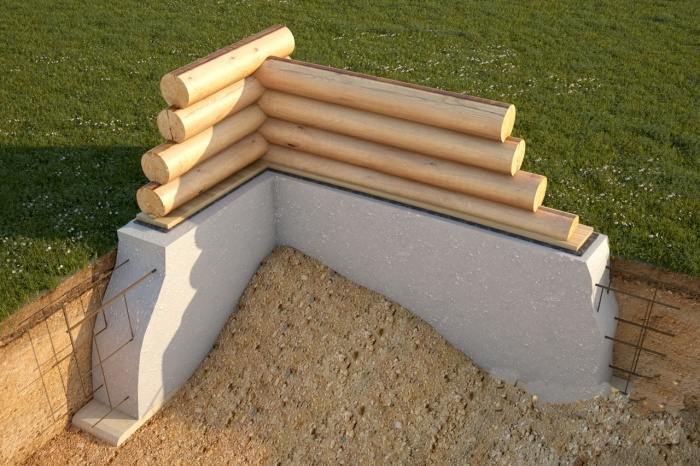

Мелкозаглубленный ленточный фундамент своими руками

Ленточный мелкозаглубленный фундамент

Ленточный мелкозаглубленный фундамент

Началом строительства любого здания является закладка фундамента. При выборе типа основания следует учитывать различные факторы, начиная от особенностей грунта и заканчивая конструктивными особенностями основного строения. Последнее время популярностью пользуется мелкозаглубленный ленточный фундамент, это объясняется его универсальностью, небольшими затратами на строительные работы и возможностью возвести конструкцию без применения тяжелой строительной техники.

Когда используется фундамент мелкого заложения

Такое основание можно смело возводить под легкие загородные строения небольшой этажности. Это могут быть дома из дерева и его разновидностей, из газосиликатных и пенобетонных блоков, каркасно-щитовые сооружения. Не исключено использование мелкозаглубленного фундамента под кирпичные дома при условии, что стены будут иметь незначительную толщину.

Высота строений, возведенных на фундаменте мелкого заложения не должна превышать трех этажей.

Где используется мелкозаглубленное основание

Где используется мелкозаглубленное основание

Кроме этого мелкозаглубленное основание подходит для строительства на грунтах, склонных к пучению, так как небольшое заглубление защищает конструкцию от воздействий пучинистого грунта.

к оглавлению ↑

Особенности возведения мелкозаглубленного основания

Выбирая для дома фундамент мелкого заложения, следует учитывать некоторые особенности его возведения:

Нюансы мелкозаглубленного фундамента

Нюансы мелкозаглубленного фундамента

  • Такое основание требует обязательной защиты от осадков. Поэтому очень важно предусмотреть организацию водосточной и дренажной системы. Это позволит сместить большую воду от линии фундамента. В наших предыдущих статьях есть подробная информация о том, как сделать дренаж фундамента.
  • Одним из способов защиты мелкозаглубленного фундамента от осадков и поверхностных вод является отмостка. Большинство профессиональных строителей настаивают на ее обустройстве. Узнайте больше из нашей статьи: для чего нужна отмостка и как ее обустроить.
  • При самостоятельном изготовлении такого фундамента лучше всего привлечь для работы большое количество людей, чтобы обеспечить быстрое приготовление бетона и его одноразовую заливку.
  • В процессе строительства мелкозаглубленного основания следует использовать только высококачественный бетон. Читайте подробную статью о том, какой цемент лучше использовать для качественного бетона.
  • Главной особенностью такого типа фундамента является необходимость завершения основного строительства до наступления морозов, так как такое основание нельзя оставлять на зиму.
к оглавлению ↑

Что следует принимать во внимание при строительстве МЗЛФ

Очень важным фактором является тип грунта на участке. Дело в том, что на грунтах органического происхождения и на глине строительство мелкозаглубленного ленточного фундамента запрещается.

Не меньшее значение имеет уровень грунтовых вод. Очень близкое их расположение может стать причиной быстрого разрушения бетонной ленты мелкого заложения.

Рельеф местности определяет степень сложности возведения мелкозаглубленного фундамента. При сильном перепаде высоты лучше возвести фундамент другого типа. Ранее мы подробно писали об устройстве фундамента на склоне.

к оглавлению ↑

Правила выполнения расчетов нагрузки на мелкозаглубленный ленточный фундамент

При выполнении расчетов нагрузки на фундамент мелкого заложения важно учесть все параметры. Общая нагрузка на основание дома может быть постоянной и переменной. В первом случае речь идет о следующем:

  • Конструкция здания и его особенности.
  • Этажность строения и его общая высота.
  • Материал, который планируется использовать для возведения стен и перегородок здания.
  • Нагрузка от кровельной конструкции, включая вес кровельного материала.

Кроме того следует учитывать сезонные нагрузки от осадков, особенно в зимнее время. Именно зимой снежная масса на крыше дома оказывает большое давление.

К нагрузкам переменного типа относится количество жильцов, вес мебели и подобные факторы.

к оглавлению ↑

Технология строительства МЗЛФ

Мелкозаглубленная бетонная лента основания возводится достаточно просто, поэтому все работы доступны для самостоятельного выполнения. Кроме того для этого процесса потребуется несколько помощников, а вот без тяжелой строительной техники можно обойтись.

Набор инструментов для работы

Строительство ленточного мелкозаглубленного основания требует набора самых простых инструментов:

Наборы инструментов

Наборы инструментов

  • Лопата, можно приготовить совковую и штыковую лопату.
  • Молоток и кувалда.
  • Электрическая дрель, болгарка с дисками, шуруповерт.
  • Рулетка и строительный уровень.
  • Обычная веревка или строительный шнур.
к оглавлению ↑

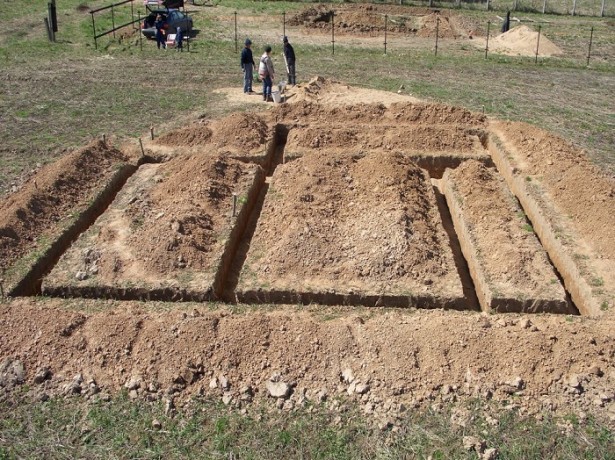

Траншея

При определении ширины траншеи учитывается ширина стены и размер толщина опалубочной конструкции. Непосредственно монолит фундамента должен получиться вровень со стеной, но с учетом опалубки ширина траншеи должна быть немного больше. Если строительство ведется на сыпучем или пучинистом грунте, то следует еще немного увеличить этот параметр траншеи.

Прежде чем приступить к рытью траншеи необходимо сделать разметку участка, используя для этого деревянные колышки и строительный шнур или веревку. Колышки вбивают по углам будущего фундамента, а шнур натягивают между ними по периметру. При этом следует отметить и внутренний, и наружный периметр.

Если строительство не требует точных расчетов мелкозаглубленной бетонной ленты, то глубина заложения определяется расположением слоя твердой глины. В этом случае дно траншеи следует опустить на 25-30 см ниже верхнего уровня глиняного слоя.

Копка траншеи

Копка траншеи

Для общего ознакомления следует сказать, что грунт чаще всего представляет собой следующую структуру:

  • Верхние 10 см – слой плодородной почвы.
  • Следующие 10-20 см занимает смесь песка и глины.
  • Ниже этого слоя располагается твердая глина, копать которую достаточно трудно.

Дно траншеи следует углубить примерно на 30 см, чтобы соорудить фундамент и подушку для него. Таким образом, общая глубина фундамента мелкого заложения составляет около 0,7 метра. Такой параметр вполне соответствует требованиям, которые предъявляются при строительстве каркасных, щитовых и других строений небольшого веса.

к оглавлению ↑

Создание подушки

Чтобы сезонные подвижки грунта и другие изменения в почве равномерно распределялись по всей площади подошву фундамента, необходимо создать своеобразную подушку из песка и щебня. Песчаный слой должен иметь толщину около 5 см. песок засыпают в траншею, разравнивают, поливают водой и тщательно утрамбовывают. Щебень насыпают слоем такой же высоты, хорошо разравнивают, уплотняют и заливают жидким цементным раствором. В результате выполненных действий получается подошва фундамента.

к оглавлению ↑

Армирование

Армируем МЗЛФ

Армируем МЗЛФ

Прочность и надежность любого фундамента обеспечивает каркас из арматурных прутьев. Не рекомендуется пренебрегать созданием армирующего пояса, так как он принимает на себя основную нагрузку. По этой же причине не следует экономить на арматуре или использовать элементы низкого качества.

Для создания армирующего пояса необходимо взять прутки арматуры сечение 10-12 мм и связать их, создавая два уровня по два прутка. Ширина и высота армирующего каркаса определяется параметрами фундамента, от каждого края фундамента арматура должна отступать на 5 см. основные прутья каркаса нужно обязательно связать между собой вертикальными и поперечными прутками. Для вязки лучше всего использовать специальную мягкую проволоку. При необходимости соединения прутьев по длине важно делать нахлест концов арматуры в 10-15 см.

к оглавлению ↑

Опалубочная конструкция

Опалубку можно возводить перед сборкой армирующего пояса, но для удобства этот этап немного отодвигают. Дело в том, что в готовой опалубочной конструкции вязать каркас намного сложнее.

Основное предназначение опалубки – формирование ровных стенок бетонной ленты, поэтому для ее изготовления необходимо использовать щиты, сколоченные из досок или фанеры. Внутренняя часть щитов должна быть максимально гладкой, поэтому доски хорошо обрабатывают (узнайте, как выбрать качественные доски для опалубки). Чтобы конструкция смогла удержать внутри тяжелую бетонную массу, рекомендуется сделать подпорки и перемычки. Подпорки устанавливают с внешней стороны конструкции на расстоянии 50-60 см, перемычки закрепляют по верхнему краю щитов, чтобы опалубка не разъехалась под давлением бетона.

к оглавлению ↑

Заливка бетона

Качественный фундамент может получиться только при использовании качественно приготовленного бетона. Поэтому идеальным вариантом считается раствор, приготовленный в заводских условиях. Большинство опытных мастеров советуют по возможности использовать именно этот вариант. Однако при незначительном бюджете строительства экономия требуется на каждом этапе, включая приготовление бетона. Отличным решение проблемы может стать мобильная бетономешалка, ее можно взять в аренду, что существенно сэкономит средства.

Качество бетона также зависит от используемых компонентов и их количества, следовательно, соблюдение пропорций и качественные ингредиенты помогут изготовить прочное и надежное основание для дома или другой постройки.

Заливку бетона рекомендуется выполнять в один прием, при этом толщина одного слоя не должна превышать 20-25 см. После заливки одной порции необходимо уплотнить бетонную массу, для этой цели применяют вибратор или обычный металлический прут. В последнем случае бетон осторожно протыкают в нескольких местах, удаляя пузырьки воздуха. Уплотнение бетонного раствора способствует повышению прочности всего основания.

По окончании заливки бетонной массы поверхность фундамента хорошо разравнивают и оставляют на 28-30 дней, чтобы бетон застыл и набрал необходимую прочность. В течение этого времени фундамент защищают от мусора и осадков, накрывая его полиэтиленовой пленкой. Кроме того в жаркие дни поверхность постоянно опрыскивают водой, чтобы бетон не растрескивался. Возможно, Вам также будет интересно узнать об уходе за фундаментом после заливки.

к оглавлению ↑

Утепление и гидроизоляция

Чтобы избежать промерзания фундамента мелкого заложения, не стоит пренебрегать утеплением и гидроизоляцией основания. При этом защита должна захватывать и вертикальные, и горизонтальные стенки.

Ленточный фундамент мелкого заложения можно сделать своими руками. При этом необходимо принять во внимание основные факторы, оказывающие влияние на качество основания, учесть особенности возведения фундамента такого типа и соблюдать технологию его строительства.



Мелкозаглубленный ленточный фундамент: делаем своими руками

Как сделать мелкозаглубленный ленточный фундамент – об этом думают многие застройщики, которые сами хотят возвести дом для постоянного или сезонного проживания  При этом основание под зданием должно быть крепким, экономичным, долговечным, надежным.

Под все перечисленные критерии с успехом подходит мелкозаглубленный фундамент. Он не требует значительных финансовых, временных затрат, устойчивый, имеет презентабельный вид. Его глубина рассчитана на основательное здание высотой до трех этажей.

фото 76585857

Выбор конструкции

В наше динамичное время жители огромных мегаполисов, крупных и мелких городов массово устремились в сельские районы, пригородные кластеры. Городские семьи предпочитают жить вдали от загазованности, ежедневных пробок, редко убирающихся свалок, некачественных продуктов, питьевой воды. Предпочтение отдается свежему воздуху, проживанию среди яркой зелени, пения птиц, вкусных овощей, фруктов, парного молока, мяса, родниковой воды.

Чтобы все это иметь и ежедневно потреблять, необходимо построить свой собственный дом. Для дома нужен качественный фундамент. Мелкозаглубленные ленточные фундаменты как никакие другие подходят для строительства жилых домов собственными силами.

Подобные основания позволяют владельцу применять смекалку, используя подручные материалы, имеющиеся поблизости, комбинировать состав, конфигурацию ленты. У каждой строительной конструкции существуют свои плюсы и минусы, но о данном типе основания можно только сказать, что здесь их нет. Недостатки – только то, что на данном фундаменте нельзя возводить многоэтажные здания. Для них предусмотрены совсем другие монолитные ростверки и свайные основания.

Видео

Наглядный видео пример устройства ленточного фундамента.

Основные характеристики

  1. Изготовление мелкозаглубленного ленточного фундамента не требует использования специальной тяжелой строительной техники.
  2. Объект выполняется с минимальным объемом земельных операций.
  3. По сметной стоимости основание обойдется в два раза дешевле, чем аналогичное строительство глубоко заглубленного фундамента.
  4. По периметру строения легко сооружается подвальное помещение либо просторный входной погреб.
  5. Подобные основания могут сооружаться на не пучинистых почвах, слабо-, средне-, сильно пучинистых грунтах.
  6. На ленточных мелкозаглубленных фундаментах с успехом устанавливаются и эксплуатируются одно-, двух-, трехэтажные деревянные, бетонные, кирпичные, каменные здания и сооружения, глубина основания это позволяет.
  7. Конфигурация основания – рамка в виде монолитной ленты из железобетона, которая охватывает весь периметр жилого дома  либо хозяйственной постройки.

Перед началом производства работ по обустройству фундамента необходимо провести тщательный анализ плотности и внутреннего состава грунтов. Одновременно проверить уровень подземных вод.

Мелкозаглубленный ленточный фундамент нельзя возводить в мерзлом грунте. Все операции по укладке основания должны осуществляться в весенне — летний период либо быть завершены до наступления зимних морозов.

Этапы возведения

Далее мы пошагово расскажем о том, как возводится ленточный фундамент.

Траншея

фото 074746236 Важным этапом возведения основания под жилой дом, либо другого сооружения является правильная подготовка траншеи для укладки бетона.

Выбрав ровную площадку, где будет располагаться дом, приступают к разметке траншей на местности.

Предварительно можно спланировать участок с помощью легкой техники, трактора, мотоблока. Незначительные возвышенности и впадины выравниваются обычной лопатой.

Мелкозаглубленный ленточный фундамент на глинистой почве, суглинке, каменистом грунте будет выполняться лучше, чем на песчаных и черноземных грунтах. Чтобы исключить осыпание, заиливание траншеи во время проливных дождей, траншею накрывают геотекстилем. Дополнительно он предохранит ее от прорастания сорняков, мелкой поросли деревьев и кустов.

На дне траншеи МЗЛФ формируется уплотнительная подушка. Ее размеры: общая глубина в 35 см будет достаточной для придания основанию необходимых прочностных характеристик. Вся глубина фундамента будет равняться 50 см. Ширина траншеи под стенки здания толщиной два кирпича должна составлять 60 — 80 см. Для создания подушки на дно траншеи насыпается однородный слой песка толщиной 20 см.

Песчаную прослойку необходимо тщательно утрамбовать и пролить водой до полного промокания. Сверху на песок насыпать щебень мелкой фракции толщиной слоя 20 см. Тоже пролить водой и утрамбовать. С целью создания гидроизоляционной прослойки ленточного мелкозаглубленного фундамента, сверху на гравий необходимо раскатать полосу рубероида, сложенную вдвое.

Закончив подготовку траншеи, следует с помощью уровня проверить плоскость выполненной подушки. Она должна быть строго горизонтальной. В выкопанную траншею устанавливается опалубка из деревянных, металлических, пластиковых щитов.

Опалубка

фото 0885474 Для установки опалубки мелкозаглубленного ленточного фундамента своими руками  обычно используют готовые деревянные, металлические, пластиковые щиты.

Их закрепляют с помощью распорок в траншее, фиксируя проволочными перегородками между собой.

Залив бетон, дождавшись его полного застывания, щиты демонтируют, проволоку внутри бетона оставляют, откусывая кусачками.

При отсутствии щитовой опалубки ее можно изготовить самостоятельно из досок, листового металла, плоских шиферных либо пластиковых листов. Доски сбиваются гвоздями с шагом соединения 80 см. Деревянные щиты фиксируются на основании подпорками либо опорными брусьями сечением 50 х 50 мм. Брусья ставятся через каждые 70 см. Установив опалубку на место, ее необходимо накрыть листами пергамина либо полиэтилена.

Армирование

фото 9965447 Фундамент мелкого заглубления должен быть обязательно армирован стальной арматурой, для придания ему необходимой прочности в комбинации с бетоном.

Качественное армирование является залогом монолитности, долговечности всей его конструкции, надежной службы на многие годы. С этой целью сооружается каркас из стальной арматуры.

Необходимо выбрать арматурные прутья диаметром 14 — 18 мм. Длина может быть самой разной. Специалисты в сфере строительства рекомендуют использовать арматуру длиной от 2 — х до 5 — ти метров. Расчет такой: чем длиннее арматурные прутья, тем меньше соединений в конструкции сеток, а значит, тем выше прочность структуры основания. Формируется каркас, сетки из арматуры укладываются на подушку по всему периметру подготовленной траншеи.

Внутри сеток изготавливается скелет из прутьев арматуры меньшего диаметра. Для этого используется арматура сечением 10 мм. Между собой прутья соединяются мягкой проволокой методом скручивания. С этой целью предварительно заготавливаются отрезки стальной отожженной проволоки длиной 30-40 см. Они откусываются кусачками и раскладываются по периметру траншеи.

Заливка бетона

Наиболее ответственный этап выполнения основания – заливка бетона в подготовленный  мелкозаглубленный ленточный фундамент. В конструкции используется бетон марки М 400, М 500, М 600 и выше.

Подготовка

Собственноручно замешанный бетон наиболее качественный, прочный, долговечный. Для его изготовления необходимо приобрести ингредиенты: цемент марки не ниже М400, щебень, лучше крупных фракций для более сильного сцепления, песок, вода. Соблюдать пропорцию: цемент – 1 часть, песок – 3 части, щебень – 5 частей, вода – 1 часть. Тщательно перемешать, использовать в течение 3 часов.

Хорошо замешанный до однородного состояния бетон заливается в подготовленную траншею. Во избежание пустот, воздушных пузырей, камер, смесь уплотняется после заливки. Эта операция может выполняться двумя способами. Ручной трамбовкой или вибрирование специальным вибропрессом.

Жидкий бетонный состав заливается  не весь сразу. Он добавляется по мере утрамбовки, чтобы полностью уплотнилась вся глубина залитого слоя.

 Засыпка и утрамбовка

Когда залитый бетон окончательно застынет, необходимо образовавшиеся пустоты в траншее засыпать землей и хорошо ее утрамбовать.

Заключение

Как видно из статьи, изготовление собственными силами ленточного мелкозаглубленного фундамента не является слишком сложным мероприятием. Основное его достоинство – доступность, малая стоимость, использование всех имеющихся под рукой материалов. Для выполнения всех работ подойдут домашние инструменты, хозяйственный инвентарь.

Необходимо только использовать существующие общие технологические процессы, соблюдать нехитрые правила осуществления монтажных операций. Все давным — давно выверено нашими предками и профессиональными строителями высокой квалификации. Соблюдение их опыта приведет каждого, кто хочет создать хороший фундамент для своего дома, к положительному результату. Если вы даже впервые решили возвести основание – дерзайте! Прочитав нашу статью, смело берите старт, начинайте с нуля и у вас все получится! Желаем вам успеха!

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мелкозаглубленный ленточный фундамент для бани

Мелкозаглубленный ленточный фундамент своими руками

Фундаментные работы не считаются самыми сложными строительными работами, но по ответственности это одни из наиболее ответственных конструкций строения. Большинство ошибок во время сооружения фундамента приводят к очень тяжелым последствиям, исправить их очень трудно и дорого, а в некоторых случаях невозможно. Все расчеты фундамента должны выполняться согласно положениям СНиП 2.02.01–83.

Мелкозаглубленный ленточный фундамент своими руками

Файл для скачивания. СНиП 2.02.01–83. Основания зданий и сооружений. СП 22.13330.2011

СНиП 2.02.01–83

Во время расчетов принимаются во внимание:

  • нагрузки, действующие на основание фундамента;
  • показатели грунтов, наличие и расположение подземных вод;
  • максимально допустимые деформации и показатели несущих характеристик;
  • характеристики климатических зон и глубина основания.

Это очень сложные расчеты, останавливаться на них мы не будем. Для простейших сооружений строители принимают за основание стандартные для данной климатической зоны и характеристики грунтов параметры. Они уже имеют большой запас по прочности, что позволяет обеспечивать надежность конструкции.

Мелкозаглубленный ленточный фундамент — параметры

Ознакомительная таблица ориентировочной ширины ленточного фундамента

Минимальная ширина ленты в зависимости от этажностиШирина ленты, см
Несущая способность грунта 0,72 кгс/см2.
Пример: пылеватые, мелкие слюдянистые пески, илистые пески, илистая глинаШирина ленты, см
Несущая способность грунта 1 кгс/см2
Пример: глина, песчанистая глина, илистая глина, илистый неорганический илШирина ленты, см
Несущая способность грунта 1,4 кгс/см2.
Пример: песок, глинистый крупный песок, илистый щебень, глинистый щебеньШирина ленты, см
Несущая способность грунта >1,92 кгс/см2.
Пример: гравелистый песок, гравий, щебень
Каркасный дом 1 этаж3030
Каркасный дом 2 этажа383030
Каркасный дом 3 этажа584330
Каркасный дом, обложенный "вполкирпича" 1 этаж3030
Каркасный дом, обложенный "вполкирпича" 2 эта

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент стал популярным для строительства частных домов благодаря своей универсальности и возможности устройства без применения тяжелой техники и относительно за небольшие деньги. Как правильно построить мелкозаглубленный ленточный фундамент своими руками?

Когда применяется МЗЛФ

Мелкозаглубленный ленточный фундамент (МЗЛФ) — это разновидность ленточного фундамента с глубиной заложения не больше 70 см. Этот вид основания получил распространение в индивидуальном строительстве благодаря нескольким существенным плюсам:

  • относительно небольшой стоимости,
  • малому объему земляных работ,
  • отсутствию необходимости использовать тяжелую технику,
  • применимости на разных типах грунта,
  • небольшим затратам строительных материалов.

Возводить на нем можно дома до 3 этажей из бруса, бревна, каркасные, кирпичные с облегченной кладкой, из пенобетона.

Фундамент мелкого заложения подходит как для непучинистого, так и для пучинистого грунта. Нельзя делать его на биогенных почвах: торфе, сапропеле, а также на глине.

Виды МЗЛФ

Мелкозаглубленный ленточный фундамент может быть как монолитным, так и сборным. Монолитный фундамент представляет собой бетонную армированную ленту, которая располагается по периметру строения и под несущими стенами. В случае сборного фундамента эта лента делается из фундаментных блоков, скрепленных цементным раствором. Для создания сборного фундамент понадобится гораздо меньше времени, но срок службы у него меньше, чем у монолитного.

Комбинация свайного и ленточного фундамента — свайно-ленточный мелкозаглубленный фундамент. Лента в этом случае опирается на винтовые или буронабивные сваи, под ней делается песчаная или щебеночная подушка. Свайный фундамент делают на сложных грунтах или при перепадах высот на участке.

Порядок строительства

Перед тем как сделать мелкозаглубленный ленточный фундамент, необходимо провести геодезическую экспертизу, чтобы выяснить

  • состав и качество грунта,
  • глубину его промерзания,
  • уровень грунтовых вод.

Эти параметры влияют на выбор типа фундамента и глубину его заложения. Однако, если вы хотите экономить на дорогостоящей экспертизе, для оценки качества грунта достаточно пробурить шурфы в нескольких местах на участке.

  • Глинистый грунт можно скатать в шарик руками.
  • Суглинок также можно скатать в шарик, но он будет с трещинами.
  • Супесчаный грунт при этом частично рассыплется.
  • Песчаный грунт скатать в шарик невозможно.

Площадку для строительства необходимо расчистить от мусора и растений, деревья выкорчевать, снять плодородный слой почвы.

Далее производят разметку — переносят размеры дома на площадку. Для этого понадобится веревка и колышки. В первую очередь отмечают фасадную стену дома, которая смотрит на улицу. Далее строят перпендикулярно ей две другие стены. Чтобы проверить, ровный ли получается прямоугольник, сравнивают его диагонали. По углам забивают маячки. На расстоянии примерно метра от этого контура устанавливают отмостку из досок, на которую натягивают веревки, показывающие размеры ленточного фундамента. Можно нанести размеры непосредственно на землю известковым раствором.

После этого копают траншею. Ее глубина равна толщине ленты плюс толщина песчаной подушки. Толщина подушки обычно составляет 20 см. Обычно траншею для мелкозаглубленного ленточного фундамента делают глубиной 0,5 м, шириной 0,6- 0,8 м.

Под тяжелые конструкции, такие как печь, крыльцо, лестница, копают котлованы.

Подушку делают из песка, щебня или их смеси, толщиной 30-50 см. Распространенный вариант также двухслойная подушка: 20 см щебня и 20 см песка. Если грунт на участке пылеватый, то перед засыпкой подушки нужно постелить в траншею геотекстиль.

Подушку насыпают слоями, уплотняя каждый слой. Если она двухслойная, сначала насыпают 10-15 см песка, утрамбовывают его. Чтобы облегчить эту задачу, песок смачивают. Далее насыпают гравий и тоже утрамбовывают. Поверхность подушки должна быть строго горизонтальной, это можно проконтролировать с помощью уровня. Сверху укладывают гидроизолирующий материал — рубероид.

Монолитный МЗЛФ

Далее собирают опалубку. Для нее используют доски или щитовые материалы, такие как фанера, ОСП и другие. Доска должна быть толщиной не менее 5 см. Доски сбивают в щиты. Опалубка должна быть на несколько сантиметров выше предполагаемого уровня бетона. Высота ленты над поверхностью земли должна быть меньше или равна глубине и равна 4 ширинам ленты.

Щиты фиксируют с помощью колышков, между собой соединяют саморезами или гвоздями. Элементы крепежа не должны торчать внутрь опалубки. Если они окажутся в бетоне, могут появиться трещины или даже отколоться кусок бетона. Также опалубку для мелкозаглубленного ленточного фундамента дополнительно укрепляют наклонными подпорками (подкосами), сделанными из бруса сечением не менее 5 см. Располагают подпорки с внешней стороны на расстоянии примерно 0,5 м. В опалубке необходимо просверлить отверстия для коммуникаций. В них вставляют трубы.

Изнутри опалубку выстилают полиэтиленом для гидроизоляции и уменьшения сцепления с бетоном. Можно использовать и несъемную опалубку из экструдированного пенополистирола.

Армирование

Устройство мелкозаглубленного ленточного фундамента обязательно включает армирование. Арматуру вяжут вязальной проволокой. Использование сварки для соединения прутков не рекомендуется, так как в этих местах наиболее вероятно начнется коррозия. Схемы армирования приведены на рисунке.

Минимальное количество прутков для каркаса мелкозаглубленного ленточного фундамента — 4 штуки. Продольная арматура должна быть класса AII или AIII, иметь ребристое сечение. Чем она длиннее, тем лучше — каждое соединение уменьшает прочность каркаса. Для поперечных частей используют более тонкую гладкую арматуру (6-8 мм). Для мелкозаглубленного фундамента достаточно двух армирующих поясов, всего 4 продольных прутка. От краев фундамента арматура должна отстоять на 5 см. Между вертикальными перемычками должно быть 30-40 см.

Особенно важно правильно сделать армирование углов. Для этого прутки сгибают таким образом, чтобы заход на другую стену был не менее 40 диаметров прутка. При этом возле углов расстояние между вертикальными перемычками должно быть в два раза меньше, чем в стене.

Заливка

Бетон лучше брать заводской, марки не меньше М200 (для деревянных домов) и М250 (для кирпичных). При самостоятельном изготовлении лучше перемешивать бетон не вручную, а в бетономешалке.

Желательно залить весь фундамент за один прием. Бетон заливают послойно, каждый слой выравнивают и утрамбовывают. Для этой цели лучше использовать вибротрамбовку. Последний слой выравнивают по нанесенной на опалубку отметке. Профессиональные строители, сделавшие уже не один десяток фундаментов, рекомендуют посыпать бетон сверху сухим цементом. Это нужно, чтобы верхний слой быстрее схватился. Застывает фундамент примерно месяц.

Противодействие пучению

Перед тем как сделать ленточный мелкозаглубленный фундамент на суглинке, нужно знать, что для такого грунта нужны меры против пучения:

  • дренаж,
  • гидроизоляция,
  • утепление.

Дополнительно об утеплении фундамента смотрите на видео:

Важно! Очень желательно выполнить весь цикл работ (построить дом полностью) за один сезон, чтобы фундамент не оставался без нагрузки на зиму. В противном случае силы морозного пучения могут выдавить фундамент из земли, деформировать или сломать. Если нет возможности достроить дом до холодов, то землю вокруг фундамента необходимо закрыть любым теплоизолирующим материалом (соломой, опилками). Снег на участке убирать не нужно.

МЗЛФ на сваях

Фундамент на сваях делают на сложных грунтах. Для этого обычно используют винтовые или буронабивные сваи. Под ленту насыпают песчаную подушку. Она будет противостоять пучению грунта.

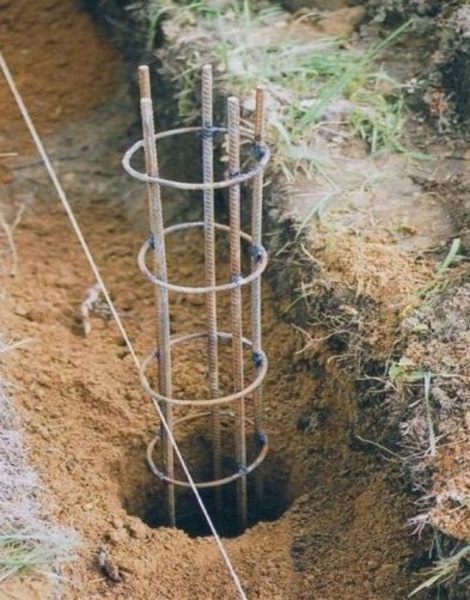

Буронабивные сваи делают прямо на участке. Для этого бурят скважины, помещают в них трубы, армирующий каркас и заливают бетоном. Глубина скважин должна быть ниже уровня промерзания грунта.

Арматуру свай необходимо связать с каркасом ленты. Для этого она должна подниматься над подошвой ленты не менее чем на 40 см. Если используются винтовые сваи, то в них просверливают отверстия, продевают в них арматуру и связывают с каркасом ленты.

Мелкозаглубленный ленточный фундамент как монолитный, так и сборный, можно сделать самостоятельно. На нем можно строить дома из разного материала и разной этажности (до 3 этажей), применяется он на разных типах грунта.

Изготовление ленточного мелкозаглубленного фундамента своими руками

При выборе фундамента под строительство небольшого загородного дома, дачи или любого строения, в первую очередь встает вопрос о выборе фундамента, поскольку львиная доля средств на строительство занимает именно он. Так наиболее часто практикуют изготовление мелкозаглубленного ленточного фундамента своими руками, поскольку он является наиболее экономичным с точки зрения финансов.

ленточный мелкозаглубленный фундамент

Отличие мелкозаглубленного фундамента

Главное отличие мелкозаглубленного фундамента заключается в том, что для него не требуется глубокий котлован ниже промерзания грунта, как для заглубленного, особенно в районах с суровыми зимами. Глубина мелкозаглубленного обычно не превышает 50 см, в то время как заглубленный может иметь глубину свыше 1,5 м.

Конструкция же фундамента ничем не отличается: он представляет собой бетонную ленту по всему периметру будущего дома, расположенную под всеми несущими стенами и перегородками.

Достоинства и недостатки фундамента

Мелкозаглубленный фундамент имеет ряд преимуществ, благодаря которым он так широко распространен. Среди них можно отметить:

  • Доступная цена.
  • Есть возможность выполнить своими руками.
  • Возвести фундамент можно без использования тяжелой техники.
  • Готовое основание имеет высокую прочность для строительства небольших домов, бань или деревянных строений.
  • Существует возможность утеплить полуподвальное помещение.
  • Выполнить фундамент можно из различных материалов: бетона, блоков или кирпича.

Но также следует знать, что такой фундамент не лишен и недостатков, среди которых:

  • Невысокая прочность фундамента при строительстве на пучинистых грунтах. Однако решить эту проблему можно выполнив песчаную подушку и дренаж.
  • Фундамент нельзя делать на промерзших грунтах, а также оставлять на зиму без нагрузки.
  • Необходимо в течении 4-5 месяцев возвести стены будущего дома, поскольку фундамент может деформироваться.

Расчет ленточного основания

Прежде чем начинать возведение фундамента, рекомендуется провести все необходимые расчеты, которые позволят узнать:

Расчет ленточного основания

  • Степень пучения грунта.
  • Несущую способность грунта.
  • Толщину необходимой песчаной подушки.
  • Ширину, высоту и глубину самой ленты фундамента.

Все эти расчеты не рекомендуется проводить самостоятельно, лучше обратиться к специалистам, которые проведут все необходимые анализы грунта и сделают правильные расчеты.

Следует отметить, что на габариты фундамента также будет влиять квадратура будущего дома, количество этажей, наличие или отсутствие подвального помещения, материала из которого будет возводиться дом.

Материалы и инструменты для изготовления фундамента

Заблаговременно, перед началом строительства фундамента, необходимо подготовить все инструменты и материалы, которые потребуются при создании основания:

  • Бетонный раствор или цемент, щебень или гравий, вода, песок.
  • Арматура для армирования.
  • Обрезная доска и бруски для опалубки.
  • Рубероид, стеклоткань или пенополипропилен для изоляции фундамента.
  • Строительный уровень и рулетка.

Важные нюансы при возведении фундамента

нюансы при возведении фундамента



При возведении подобного фундамента, важно соблюдать несколько правил, чтобы основание получилось надежным:

  • Мелкозаглубленный фундамент необходимо защищать от осадков. Для этого нужно делать специальные водостоки.
  • Когда фундамент уже залит, рекомендуется выполнить отмостку.
  • При изготовлении бетонного раствора самостоятельно, нужно следить, чтобы все слои бетона были заложены сразу. Для этого, как правило, требуется огромное количество людей и техники.
  • После заливки фундамента, его в обязательном порядке нужно накрыть пленкой, чтобы избежать возникновения трещин на его поверхности.
  • Ни в коем случае нельзя экономить на качестве бетона.
  • Не рекомендуется оставлять фундамент на зимование. Лучше всего строительство дома закончить к зимнему периоду.

Поэтапное изготовление

Как и любой тип фундамента, мелкозаглубленный ленточный фундамент своими руками выполняется в несколько этапов. Важно соблюдать их последовательность, поскольку от этого зависит качество будущего основания.

Подготовительные работы

В первую очередь необходимо подготовить площадку под строительство. Для этого требуется очистить участок от всех загрязнений и мусора, а также снять плодородную часть грунта (около 15 см). После этого выполняется разметка участка по всему периметру будущего фундамента. Для этого по углам дома расставляются колышки по внешней и внутренней стороне фундамента, и натягивается бечевка. Углы необходимо проверять угольником.

Когда этап разметки завершен, можно приступать к рытью траншеи нужной глубины. Как правило, для мелкозаглубленного фундамента можно воспользоваться обычной лопатой и выкопать траншею вручную, поскольку его глубина не большая.

После того как траншея готова, необходимо заложить подушку под фундамент. Так если грунт пучинистый, на дно траншеи нужно уложить виброплиту, если грунт нормальный, необходимо уплотнить его с помощью пропитки водой, если грунт смешанный, то для того чтобы его утрамбовать его лучше всего заменить. Если на участке мелкий и пылеватый песок, на дно необходимо уложить геотекстиль, после чего выполнять подушку.

Копка траншеи под фундамент

Для мелкозаглубленного фундамента важно знать, что ширина подушки должна составлять на 30 см больше. Так первым делом засыпается песок, который хорошо утрамбовывают. На него высыпают 10 см гравия и поверх рубероид. В случае если планируется фундамент утеплять, в таком случае лучше всего приобрести несъемную опалубку.

Возведение опалубки

Опалубка возводится для того, чтобы получилась выступающая над грунтом часть фундамента. Ее обычно изготавливают самостоятельно из фанеры либо обрезной доски. Для этого нужно:

Возведение опалубки

  • По всему периметру ленты вбить вертикальные бруски через некоторое расстояние.
  • Сбить обрезную доску или фанеру в щиты и прикрепить к вертикальным брускам по обе стороны ленты.
  • Важно чтобы шляпки саморезов оставались внутри опалубки, чтобы поверхность стен ленты получилась ровной.
  • После этого устанавливаются распорки с внешней стороны опалубки, во избежание ее деформации во время заливки бетона.
  • При помощи строительного уровня необходимо проверить горизонтальность и вертикальность всех щитов опалубки и при наличии дефектов исправить их.
  • В завершение по всему периметру опалубки натягивается шнур и делается отметка, до которой будет производиться заливка бетона.

Армирование

Армирование

Данный этап возведения фундамента является очень важным, поскольку именно армирование фундамента позволяет повысить прочность готового основания. Для армирования обычно используются стальные арматурные пруты диаметром 14-16 мм и гладкая арматура диаметром 8-10 мм. Стальные пруты укладываются вдоль ленты (как правило, достаточно 2-х прутов в нижнем ярусе при ширине фундамента 40 см и 2-х в верхнем), после чего скрепляются вертикальной и поперечной гладкой арматурой, создавая скелет арматурного каркаса. В результате должны получиться ячейки квадратной или прямоугольной формы.

При армировании фундамента очень важно соблюдать расстояние между прутьями, а также отступать от стенок ленты на 5 см с каждой стороны. Это позволит избежать возникновения коррозии металла.

Для скрепления арматуры чаще всего используют вязальную проволоку и специальный крючок. Специалисты не рекомендуют использовать сварку, поскольку в тех местах арматура теряет свои характеристики, тем самым уменьшая прочность все конструкции в целом.

Как залить ленточный фундамент своими руками?

Как залить ленточный фундамент своими руками

После завершения армирования, можно приступать к заливке бетона. Здесь очень важно заливать бетон одномоментно, так как прочность фундамента залитого в несколько слоев значительно падает. Для этого в большинстве случаев заказывают бетонный раствор на заводе, который привозят в бетономешалке и заливают сразу по всему периметру.

Также очень важно избежать образования воздушных пустот в бетонном растворе, поэтому в процессе заливки бетона через каждые 20 см необходимо тщательно утрамбовывать бетон. Для этого можно использовать специальный строительный вибратор или простукивать молоточком по стенам опалубки.

По истечении 3-х дней после заливки бетона, опалубку уже можно будет демонтировать, а стороны фундамента гидроизолировать специальными средствами (мастикой, рубероидом и пр.). Пазухи между фундаментом и землей засыпаются песком, а с внешней стороны защищают отмосткой.

Возможные ошибки при возведении фундамента и как их не допустить

ошибки при возведении фундамента

Очень часто при строительстве мелкозаглубленного фундамента могут допускать ошибки и ошибочно считать, что чем выше лента фундамента, тем лучше. На самом деле это совсем не так, и причин для этого несколько:

  • Увеличение ленты повлечет за собой затраты на увеличение армирования, в противном случае фундамент не будет прочным и легко деформируется.
  • При строительстве каркасного дома на мелкозаглубленном фундаменте, следует учитывать, что конструкция дома достаточно гибкая, и в сочетании с гибким фундаментом создают одну единую конструкцию, которой не страшны пучения грунта. Если же сделать фундамент значительно выше, то его гибкость теряется и при давлении дома на него с одной стороны, а пучения грунта с другой стороны, рано или поздно фундамент не выдержит и треснет.

Хочется отметить, что если нужно поднять фундамент выше, так как не хватает его высоты, то лучше всего это сделать, выложив необходимую высоту кирпичом или дополнительной монолитной лентой, которая будет отделена от основной слоем гидроизоляции.

Выполнить монолитный ленточный мелказуглубленный фундамент своими руками не составляет особых усилий, однако важно соблюдать все нюансы и правила возведения. Только в таком случае в результате может получиться качественное основание для любого строения.

Как изготовить мелкозаглубленный ленточный фундамент своими руками, фото и видео

Мелкозаглубленный ленточный фундамент своими рукамиВозведение фундамента относится к одному из важнейших этапов строительства дома. От его качества зависит срок службы постройки, поэтому экономить на материалах или сокращать строительные работы нельзя. Но, если бюджет ограничен, то лучше рассмотреть вариант возведения мелкозаглубленного ленточного фундамента. В частном малоэтажном строительстве такой тип основания применяют как наиболее экономичное и притом надежное строительное решение. Он совмещает целый ряд преимуществ, присущих заглубленным и незаглубленным основаниям, поэтому его применение распространено довольно широко. В этой статье рассмотрим подробно как построить мелкозаглубленный фундамент своими руками.

Свойства фундамента

Свойства фундаментаЭто тот же ленточный фундамент, только располагается на меньшей глубине. Его можно назвать промежуточным вариантом, между заглубленным и незаглубленным фундаментом. Мелкозаглубленный фундамент представляет собой монолитную железобетонную ленту, проходящую под всеми стенами будущего здания. Зимой при пучении почвы происходит равномерное поднятие фундамента вместе с домом, а после оттаивания грунта — такое же равномерное опускание. Такая конструкция прослужит долго, если при ее возведении будет четко соблюдаться технология. В противном случае произойдет растрескивание железобетона, что приведет к отрицательным последствиям для дома.

Где используется такой фундамент?

Мелкозаглубленный ленточный фундамент достаточно широко применяется в строительстве загородных домов. Его популярность можно объяснить экономичным расходованием материалов и относительно небольшим объемом работ. На его основе можно возводить одно-, двух- и трехэтажные здания. Чаще всего мелкозаглубленный фундамент возводят своими руками при строительстве брусовых, бревенчатых или каркасно-щитовых домов, однако можно использовать и другие строительные материалы. К ним относится ячеистый бетон, кирпич (кладка должна быть облегченной). Он также часто используется при возведении гаража, бани или других хозяйственных построек.

Мелкозаглубленный ленточный фундамент можно строить на непучинистых или средне-пучинистых грунтах с невысоким уровнем грунтовых вод. Желательно, чтобы основание было однородным. При разной глубине промерзания почв есть риск неравномерного вспучивания грунта. Конструкция будет подниматься также неравномерно, что может привести к его растрескиванию и разрушению строения. Поэтому на таких почвах необходимо закладывать монолитный армированный фундамент, а не блочный. Нужно учитывать, что чем меньше устойчивость почвы, тем легче должно быть возводимое здание.

Преимущества и недостатки

Плюсы:

  1. Экономичнее в 2−3 раза, по сравнению с заглубленным.
  2. Достаточно высокая скорость возведения за счет меньшего объема работ по возведению опалубки, земляных и др.
  3. Есть возможность построить подвал.
  4. Менее восприимчив к явлению пучинистости почвы.

Минусы:

  1. Нельзя строить на грунте, обладающем высокой степенью пучинистости.
  2. Нельзя возводить, если грунтовые воды близко подходят к поверхности земли.

Характеристика ленточного фундамента

  • Характеристика мелкозаглубленного ленточного фундаментазалегает на глубине 50−70 см, но может быть и меньше;
  • существует возможность устройства небольшого подвального помещения;
  • требует устройства песчаной подушки высотой 20−30 см;
  • перекрытием может служить бетонная пустотная плита;
  • железобетонная лента должна быть шире стен строящегося здания на 10 см;
  • нужна гидроизоляция фундамента. Если грунтовые воды подходят близко к нему, то следует организовать систему водоотвода;
  • способен выдерживать нагрузки до 800 т.

Технология устройства

Строительство можно разделить на несколько этапов:

Подготовительный:

До начала строительных работ необходимо спроектировать фундамент и произвести своими руками его расчеты по несущей способности грунта. В первую очередь нужно определиться с его размерами и рассчитать его вес вместе с домом. Далее вычисляется площадь опоры и какое давление будет оказывать на эту опору вся постройка. Полученный результат необходимо сравнить с данными о несущей способности грунта. При необходимости следует внести определенные изменения.

Если окажется, что грунт очень слабый (илистый или торфяник), то его рекомендуется заменить. Для этого необходимо вырыть котлован такой глубины, на которую будет закладываться фундамент и заложить в него новый грунт. Также не стоит забывать о таких вещах, как мусор, высокая и ненужная трава. Их лучше убрать заранее, чтобы они не мешали процессу строительства.

Разметка:

Используя колышки и веревку, необходимо разметить на строительном участке размеры ленточного фундамента. Следует учитывать, что от ровности разметки зависит ровность основания. Принцип работы следующий: колышками отмечают внутренние и внешние углы, а затем между ними натягивают веревку. В итоге должен получиться своеобразный макет будущей основы дома.

Технология устройстваЗемляные работы:

На этом этапе необходимо прорыть своими руками траншею по нанесенной разметке. Стенки траншеи должны быть ровными. Фундамент, залитый в кривую траншею, повторит ее контуры. Выравнивать его потом очень сложно.

Песчаная или щебеночная подушка:

Для организации подушки на дно траншеи нужно насыпать 10−15 см крупно- или среднезернистого песка. На него укладывается такой же толщины слой щебня. Смысл подушки в том, чтобы установить фундамент на непучинистый грунт.

Опалубка:

Она бывает промышленная и самодельная. В первом варианте для изготовления используется пластик, оцинкованная или нержавеющая сталь. При изготовлении опалубки своими руками используются доски 25−30 мм толщиной. Также потребуются гвозди и молоток. Желательно обработать доски рубанком с той стороны, которой они будут соприкасаться с цементом. Затем их нужно опустить на дно траншеи и отцентровать. Доски должны прилегать друг к другу очень плотно. Также их необходимо скрепить снаружи опалубки с помощью вертикально расположенных деревянных реек.

Армирование:

Армирование делают с целью укрепления фундамента. В качестве материала используют стальную арматуру 10−12 мм толщиной. Из нее своими руками изготавливают арматурный каркас, который выглядит как 2 и более горизонтально расположенных параллельных арматурных пояса. Пояса скрепляются при помощи вертикальных арматурных стоек на расстоянии друг от друга 30−40 см. Вся конструкция крепится с арматурными перемычками с помощью специальной проволоки или сварки. Готовый каркас опускают в опалубку. Следует учесть, что расстояния от края опалубки до ближайшего прута должно составлять 5 см или больше.

Заливка бетона:

Перед заливкой бетона необходимо сильно намочить водой деревянную опалубку. Это нужно для того, чтобы древесина не впитала влагу залитого раствора. После этого можно заливать бетон. Вниз кладут слой гидроизоляции. Для заливки можно использовать бетонный или цементный раствор. Если ленточный фундамент будет без армирования, тогда в раствор нужно добавить гравий или щебень.

Гидроизоляция:

После высыхания бетона убирают опалубку. С боков фундамента необходимо проложить слой гидроизоляции. Можно просто промазать бетон смолой или другим жидким материалом. Сверху фундамент застилают рубероидом или толем.

Обратная засыпка:

В заключение необходимо выполнить обратную засыпку фундамента. Для этого используют снятый грунт или другой, обладающий меньшей пучинистостью.

Широкое применение мелкозаглубленного ленточного фундамента можно объяснить не только экономичностью. Его вполне можно уложить своими руками, не прибегая к услугам строительной бригады и не заказывая специальную технику. Главное, при возведении фундамента — следовать технологии. Тогда возведенный на нем дом будет служить очень долго.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
