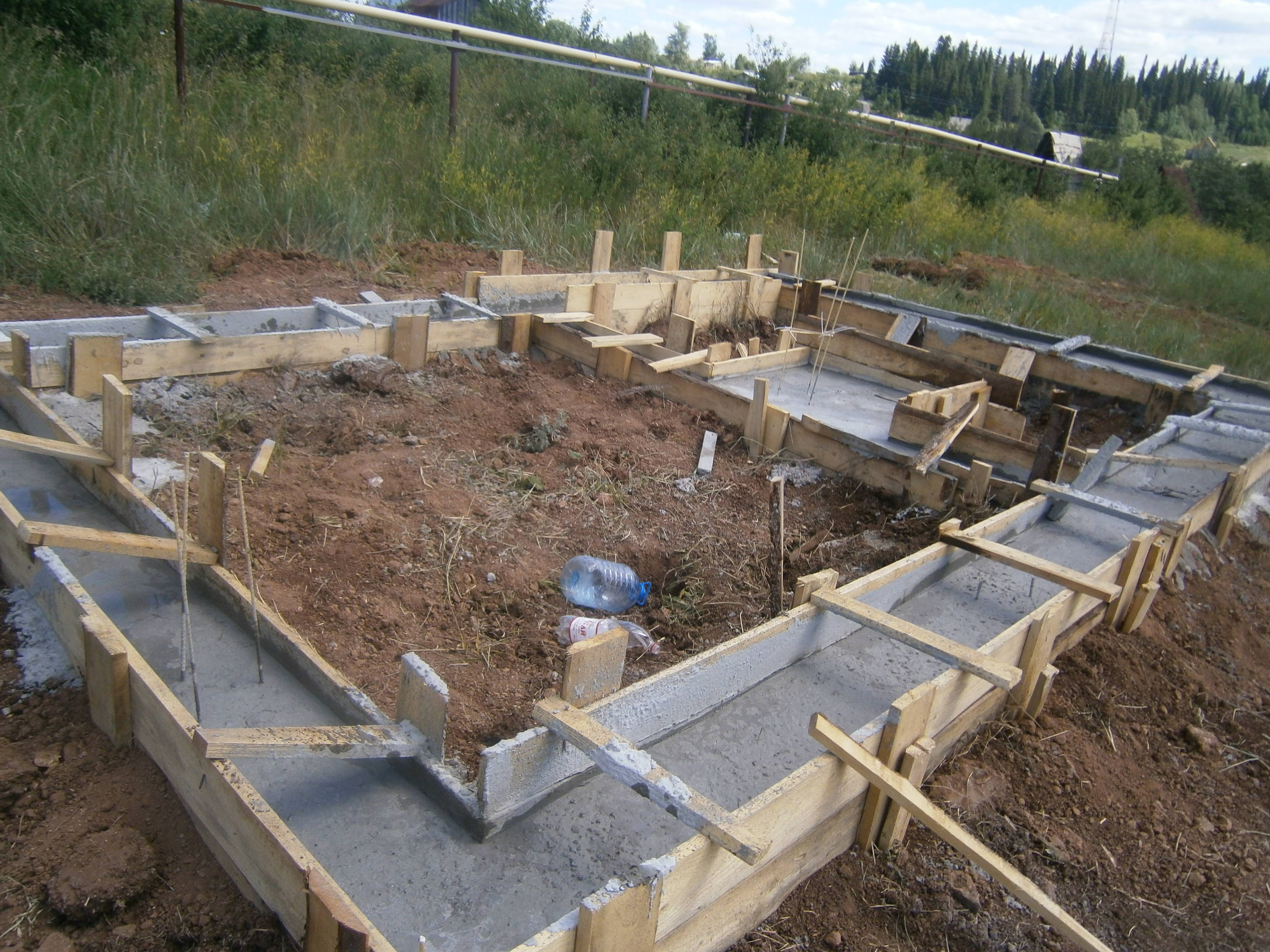

Опалубка для фундамента ленточного мелкозаглубленного.

Опалубка для мелкозаглубленного ленточного фундамента

Опалубка для мелкозаглубленного ленточного фундамента своими руками

ГОСТ Р 52086-2003 «Опалубка. Термины и определения» характеризует опалубку для мелкозаглубленного ленточного фундамента как конструкцию, представляющую собой форму для укладки и выдерживания в ней до необходимых сроков набора прочности бетонной смеси. Опалубка фундамента обеспечивает набор заданных проектных характеристик монолитного фундамента из бетона или железобетона.

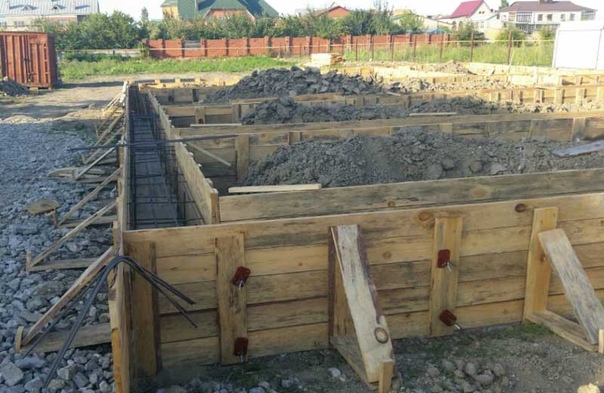

Конструкция опалубки для мелкозаглубленного ленточного фундамента должна быть жесткой и прочной, чтобы обеспечивать геометрическую неизменяемость формы мелкозаглубленного ленточного фундамента и геометрических размеров под воздействием динамических нагрузок от заливки бетонной смеси, которые могут составлять до 1/6 от нагрузок от нагрузки от собственно тяжелого бетона — 2500 кгс/м 2. Расчеты прочности опалубки для фундамента производятся с коэффициентом 1,3.

Кроме обеспечения проектной точности геометрических размеров монолитного мелкозаглубленного ленточного фундамента с минимальными отклонениями, опалубка фундамента помогает выдержать оптимальный температурно-влажностный режим, необходимый для набора бетоном проектной прочности. Материал опалубки фундамента должен быть химически нейтральным, а конструкция опалубки должна быть должна обеспечивать ее снятие без повреждения бетона.

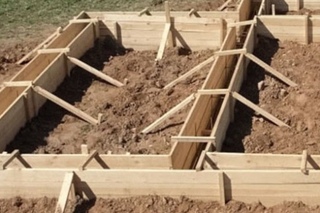

Чаще всего в дачном строительстве для заливки мелкозаглубленных ленточных фундаментов используется разборная мелкощитовая опалубка. Для опалубки третьего класса точности, применяемой в неответственном дачном строительстве, ГОСТ Р 52085-2003 нормирует только один показатель: размер сквозные щели в стыковых соединениях между щитами или досками, которые должны быть не более 2 мм. Все остальные параметры опалубки для фундамента и качества получившейся бетонной поверхности мелкозаглубленного ленточного фундамента в этом случае отдаются на откуп заказчику строительства.

При устройстве опалубки для мелкозаглубленных ленточных фундаментов без монолитной бетонной подготовки (подошвы фундамента ) допустимо использовать в качестве естественной опалубки грунтовые стенки траншеи. Если грунт твердый и неосыпающийся, то можно осуществить выработку грунта под подземную часть фундамента с максимальной точностью и аккуратностью, чтобы создать гладкие вертикальные стенки траншеи для отливки мелкозаглубленного ленточного фундамента. Дно траншеи ленточного фундамента должно быть утрамбовано. На дне траншеи устраивается, планируется в горизонт и трамбуется песчаная подушка высотой от 20 см (в большинстве зарубежных нормативных документов) или от 10 см (в некоторых отечественных нормативных документах) с допустимыми отклонениями от горизонта +- 15 мм.

Схема №1. Опалубка для мелкозаглубленного ленточного фундамента: варианты.

Гидроизоляция формы опалубки мелкозаглубленного ленточного фундамента требуется для создания оптимального влажностного режима для набора бетоном прочности. При отсутствии гидроизоляции бетон может набирать прочность в условиях «водяной жажды», что может привести к ослаблению его прочности. Если в опалубке фундамента отсутствует гидроизоляция, то вода (цементное молоко) из бетонной смеси легко фильтруется в грунт и через щели в опалубке, что недопустимо. Также гидроизоляция обязательна при использовании в опалубке фундамента пористых (древесных) материалов, способных набирать влагу.

Также по причине создания оптимальных влажностных условий рекомендуется поливать бетонную отливку фундамента водой и укрывать полиэтиленовой пленкой сверху до набора бетоном проектной прочности 50%. Об этом мы поговорим подробнее в статье «Уход за бетоном».Гидроизоляционный материал опалубки мелкозаглубленного ленточного фундамента укладывается с небольшим напуском (чтобы предупредить его разрыв при заливке бетона) на дно траншеи и крепится скобами степлером к опалубке фундамента сверху с загибом через края опалубки для предупреждения его срыва под тяжестью заливаемой бетонной смеси.

Положение верхнего среза опалубки мелкозаглубленного ленточного фундамента задается на 5-7 см выше проектного уровня верхней плоскости фундамента. В опалубке фундамента напротив установленных обносок делаются пропилы, в которые пропускаются натянутые стальные струны обносок краев фундаментной ленты. По стальным струнам обноски фундамента будет контролироваться уровень заливки и заглаживания верхней плоскости отлитого бетонного фундамента.

При строительстве мелкозаглубленного ленточного фундамента в рыхлом, осыпающемся грунте придется устанавливать опалубку на всю глубину выработки траншеи. Ширина траншеи фундамента при этом увеличивается на ширину установки опалубки с обеих сторон. Для экономии сил и средств, рациональным решением в этом случае будет устройство комбинированной съемно-несъемной утепленной опалубки ленточных фундаментов .

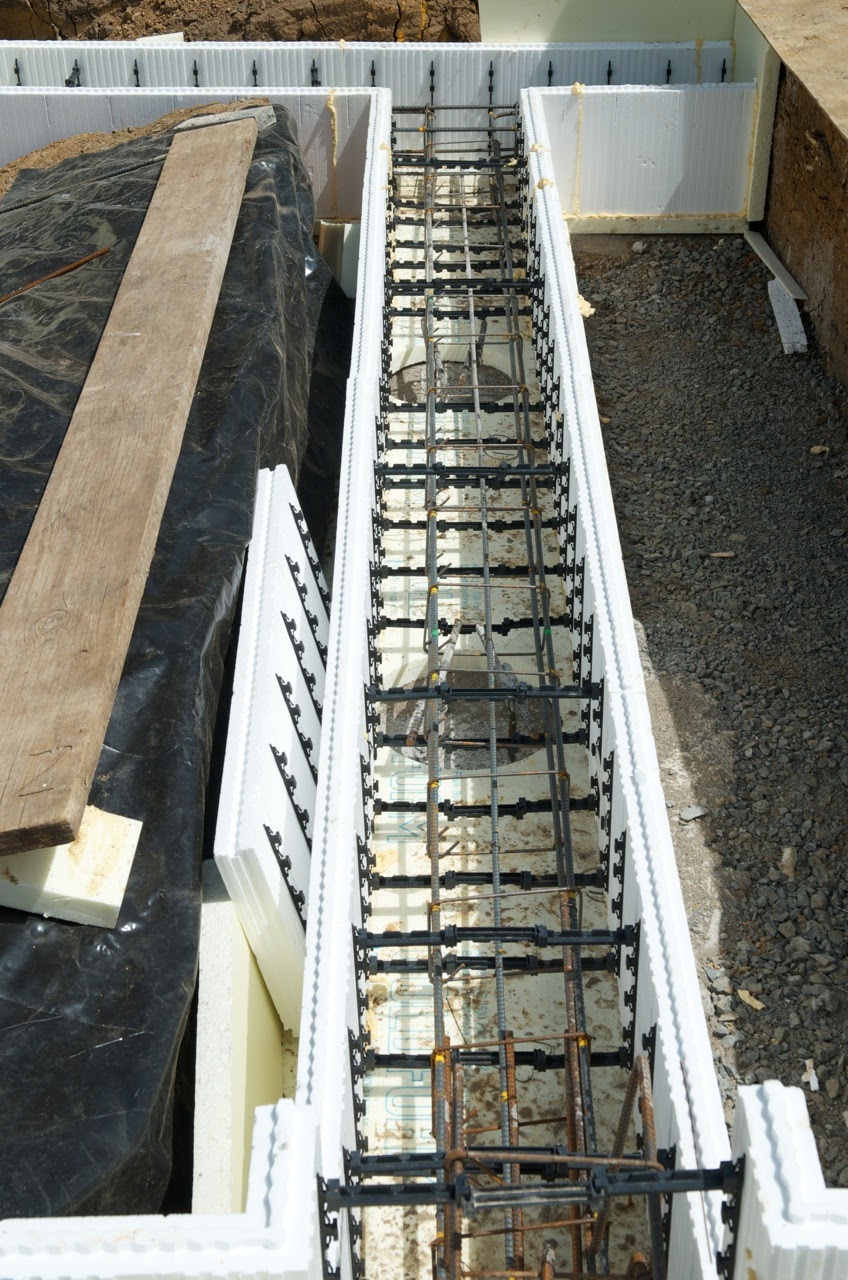

Подобная комбинированная опалубка для фундаментов может быть использована и на твердых недосыпающихся грунтах, так как имеет целый ряд преимуществ по сравнению с традиционной «грунтовой» опалубкой для фундамента. Комбинированная опалубка состоит из двух частей (варианты «В» и «Г» на схеме №1). наружной и внутренней. Внутренняя несъемная часть опалубки мелкозаглубленного ленточного фундамента состоит из листов пенополистирола (EPS или XPS) толщиной 5-10 см. Наружная часть комбинированной утепленной опалубки фундамента представляет собой стандартную съемную мелкощитовую опалубку, удерживающую листы пенополистирола в заданном положении при заданной геометрии фундамента.Листы пенополистирола перед установкой в опалубку мелкозаглубленного ленточного фундамента заранее прошиваются насквозь фасадными дюбелями – «грибками», которые будут играть роль анкеров крепления после того, как бетон в опалубке наберет прочность. Листы пенополистирола крепятся к грунтовым стенкам обычными гвоздями длиной минимум 20 см. В верхней части опалубки мелкозаглубленного ленточного фундамента листы пенополистрола закрепляются съемными саморезами к деревянным элементам опалубки. Листы пенополистирола должны иметь замки на боковых гранях (уступы по системе шип-паз), чтобы предупредить протечки воды и бетонной смеси. При использовании листов пенополистирола толщиной 5-10 см, производства Пеноплекс, Dow, URSA, BASF ,обладающих существенной механической прочностью, можно сэкономить на древесине опалубки, устраивая не сплошной щит опалубки мелкозаглубленного ленточного фундамента, а щит-решетку, удерживающий листы пенополистирола в заданном положении.

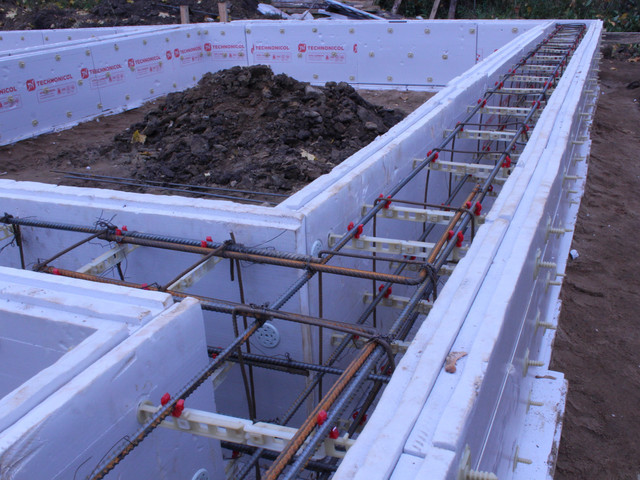

Листы несъемной части пенополистирольной опалубки ленточного фундамента предназначены для:

Утепления подземной и надземной части фундаментной ленты.
Гидроизоляции фундаментной ленты и предупреждение утечки цементного молока.
Создания сминаемого слоя при восприятии горизонтальных нагрузок от грунта.
Создания гладкой поверхности для снижения силы трения при воздействии касательных сил морозного пучения и сил морозного «захвата».

При строительстве мелкозаглубленного ленточного фундамента на бетонной подготовке или в траншеях с откосами конструкция опалубки будет отличаться (Схема №2). После того как в траншее будет залита армированная или не-армированная бетонная подготовка и пройдет 3 дня при среднесуточной (а не дневной!) температуре от +20°С, или 5 дней при среднесуточной температуре от +10°С до +20°С на бетонной подготовке можно будет устанавливать мелкощитовую опалубку для ленты фундамента.

Удобный материал для изготовления такой опалубки для мелкозаглубленного ленточного фундамента – это бакелезированная или ФСФ фанера на рамах из деревянных брусков. Стягиваются щиты такой опалубки для ленты фундамента через стальные (не алюминиевые и не оцинкованные) втулки-трубки заданной длины, равной ширине фундаментной ленты. Через отверстия в фанере и трубки вставляются резьбовые шпильки и затягиваются через опорные бруски и шайбы или пластинами гайками. Таким образом, получается жесткая пространственная конструкция. Шаг установки резьбовых стяжек – 50 см. После снятия опалубки фундамента все отверстия должны быть тщательно заделаны цементным раствором. Дополнительно опалубка мелкозаглубленного ленточного фундамента фиксируется в траншее по краевым струнам обноски и уровню с помощью распорок внутри траншеи и раскосов – снаружи. Опорные колья для фиксации опалубки забиваются не ближе 1 м от края траншеи.Обращенную к бетону поверхность опалубки фундамента для облегчения распалубки смазывают известковым молоком, цементным раствором или гидрофобным составом .

При установке опалубки отклонения плоскостей от вертикали не должны превышать 5 мм на 1 м высоты. Максимально допустимое смещение осей опалубки от проектного положения — 10 мм. Местные неровности не могут составлять более 2 мм для щитов из фанеры и 3 мм для щитов из досок (пункт 3.7 ВСН 37-96).

Реклама на сайте и СТРОИТЕЛЬНЫЕ КОНСУЛЬТАЦИИ

Петербургский врач Андрей Дачник, столкнувшись в 2003 году с необходимостью построить дом на даче, детально познакомился с суровой реальностью отечественного рынка домостроения.

Вследствие неутешительно-печальных результатов этого знакомства, автору пришлось погрузиться в пучину самостоятельного изучения основ архитектуры, проектирования и строительного дела. Автор готов поделиться полученными знаниями и приобретенным опытом.

Заказать индивидуальную строительную консультацию

Получить бесплатные технические консультации Дачника по любым вопросам строительства и ремонта можно на форуме Околоток.

Индивидуальная помощь в строительстве в виде онлайн ответов на вопросы по выбору материалов и технологий для строительства или ремонта дома, конструкций дома, основам планировки и компоновки, устройства инженерных систем.

Производится разработка индивидуальной планировки дома на заказ с точки зрения рациональности конструктивных решений при выбранной технологии строительства и удобства пользования домом для всех членов семьи с учетом их интересов.

Проекты домов Андрея Дачника

http://dom.dacha-dom.ru

legkoe-delo.ru

Как выполняется устройство ленточного мелкозаглубленного фундамента

Правильно выстроенный фундамент – один из залогов того, что дом простоит не один десяток лет. Существует несколько способов укладки фундаментов. К основным можно причислить ленточные, столбчатые, плитные и свайные фундаменты. В данной статье речь будет идти об одном из самых универсальных и простых в исполнении типов: ленточном фундаменте.

Что собой представляет ленточный фундамент

Ленточный фундамент – это плиты (железобетонные или выполненные из другого материала), которые устанавливаются под всеми стенами строения. Эти плиты соединены между собой и образуют своеобразную ленту – отсюда и название. Главным плюсом ленточного конструкции является то, что он способен выдерживать достаточно тяжелые конструкции из кирпича или бетона, однако к положительным сторонам также можно отнести долговечность этой разновидности фундамента (ленточная конструкция из бетона способна простоять более 50 лет), а благодаря равномерному распределению нагрузки при проседании постройки стены не покроются трещинами. Отлично переносит ленточный фундамент и перепады температур.Имеются, конечно, и недостатки: ленточный фундамент один из самых затратных. Существует множество различных видов ленточных фундаментов, которые разнятся по самым разным критериям: материалам, расположению относительно уровня почвы и т.д. В этой статье будет описано устройство ленточного мелкозаглубленного фундамента: в этом случае конструкция будет большей частью над землей. В грунт он будет углубляться не более чем на полметра.

В каких случаях рационально использовать мелкозаглубленный фундамент

Как уже было сказано, в плане расположения относительно уровня земли различают заглубленный и мелкозаглубленный (незаглубленный) ленточные фундаменты. Мелкозаглубленный лучше всего годится для следующих случаев:

Если дом строится в теплых регионах, где почва зимой не промерзает.
Если грунт, на котором строится здание, глинистый.
В том случае, если строение возводится при использовании легких материалов: бруса, бревен, пенобетона (при не слишком большой толщине стен).

Категорически не годится незаглубленный фундамент, если постройка очень большая, а также, если постройку планируется возводить на сыпучих грунтах. Также устройство мелкозаглубленного фундамента не предполагает наличие в здании подвала.

Какие материалы потребуются

Первое, чем следует озаботиться, если планируется устройство ленточного мелкозаглубленного фундамента – это выбор материалов. Как уже было сказано, вариантов здесь несколько: кирпич, бетон, железобетон. Предпочтение лучше всего отдавать последнему – железобетонные плиты отличаются высокой надежностью, устойчивостью к температурным перепадам, а также к воздействию подземных вод. Итак, для того, чтобы начать устройство ленточного мелкозаглубленного фундамента, следует закупить следующие материалы:

Крупнозернистый песок.
Цемент.
Вязальную проволоку.
Материал для гидроизоляции.
Прутья арматуры.
Специальные инструменты для вязки проволоки.
Доски для опалубки.
Вибратор.

Когда все эти материалы будут приобретены, можно будет начинать устройство мелкозаглубленного фундамента. Что до инструментов, то понадобятся штыковая и совковая лопата, рулетка, трамбовка, шуруповерт, кувалда, молоток и рулетка.

Как проходит процесс строительства

Фундамент ленточного типа мелкого заложения вполне под силу проложить своими руками, хотя для этого понадобятся определенные умения, сноровка и аккуратность. Выполняется работа в несколько этапов. Опишем их.

Выровнять землю. Для начала следует выровнять земляную поверхность, на которой планируется устройство ленточного фундамента. Пригодится в этом случае водный уровень, притом лучше сделать запас по площади примерно на два метра с каждой стороны.
Разметка. Далее следует разметить на земле все элементы будущей конструкции. Для этого по периметру здания и на стыках следует вбить колышки, между которыми натягиваются капроновые нити.
Рытье траншеи. Когда разметка окончена, начинается рытье траншей. Глубина траншей должна составлять примерно полметра, а ширина – чуть больше, чем толщина предполагаемых стен. Вручную это сделать непросто, и потому очень желательно воспользоваться экскаватором или мини-экскаватором. Траншеи после этого останется лишь подровнять.
Гидроизоляция. На дно траншей кладется гидроизоляция – обычно для этих целей используют рубероид. Делается это затем, чтобы избежать (или хотя бы уменьшить) негативное влияние подземных вод.
Засыпка песка. На дно траншеи засыпается песок. Слой должен составлять около 20 см. Засыпанный песок нужно хорошенько намочить и утрамбовать. Лучше всего будет использовать для этого специальную технику, но в общем-то можно это сделать и вручную.
Армирование. После установки песочной подушки фундамент ленточного типа надо армировать. Для этой цели используют арматуру: в каждом углу вбиваются четыре прута арматуры. По высоте они должны не доставать до общей высоты конструкции примерно на 5 см. Потом вертикальные прутья устанавливаются вдоль стены на расстоянии полуметра. На них устанавливают горизонтальные прутья так, чтобы они шли вдоль «ленты» параллельно стенам. Между собой прутья скрепляются при помощи проволоки. Можно сплавить их, но это нежелательно.
Опалубка. Сверху на армирующую сетку устанавливается опалубка: для этого используются широкие деревянные доски, которые надежно скрепляются между собой. Опалубке положено превышать уровень армирующий слой на 5-7 сантиметров. Чтобы обеспечить конструкции достаточную вентиляцию, на верхние прутья арматуры кладется набитая влажным песком труба диаметром в 10 см. Проложить ее нужно по всему периметру будущего здания.
Заливка. Итак, после всех приготовлений можно переходить к заливке цемента. Цемент можно приобрести в виде готового раствора или же в сухом виде. Предпочтительнее купить раствор, так как в этом случае все заливается в один слой и меньше вероятность, что при высыхании бетон растрескается. Но если все-таки принято решение замешивать бетон самостоятельно, важно делать это как можно быстрее. К тому же, к стандартным составляющим (цементу, щебню и песку) можно добавить специальные смеси, которые обеспечат дополнительную гидроизоляцию. Чтобы перелить бетон в опалубку, потребуется специальный желоб. Чтобы избежать воздушных полостей, раствор бетона нужно утрамбовать вибратором. После заливки молотком аккуратно простукивают опалубку, чтоб стены получились как можно более ровными. В завершение выравнивают верх фундамента и оставляют высыхать.

Высыхание должно длиться не менее недели, лишь по истечении этого срока опалубку можно будет снять. Но лучше с этим не спешить.

Какие дополнительные нюансы необходимо учитывать

Для того, чтобы устройство ленточного мелкозаглубленного фундамента удачно высох, следует учитывать некоторые моменты. К примеру, погодные условия: в сухую погоду бетон время от времени следует смачивать водой. При дожде, напротив, нужно укрывать конструкцию пленкой. Приступать же к другим строительным мероприятиям можно будет не ранее чем через месяц-полтора после заливки. Это необходимо, чтобы цемент не просто высох, но и в достаточной мере «окреп». Это поможет ему выдержать вес здания, который возведут на его основе.

fundamentdomov.ru

Возведение мелкозаглубленного фундамента своими руками

Монтаж фундамента
- Выбор типа
- Из блоков
- Ленточный
- Плитный
- Свайный
- Столбчатый
Устройство
- Армирование
- Гидроизоляция
- После установки
- Ремонт
- Смеси и материалы
- Устройство
- Устройство опалубки
- Утепление
Цоколь
- Какой выбрать
- Отделка
- Устройство
Сваи
- Виды
- Инструмент
- Работы
- Устройство
Расчет

Поиск

Фундаменты от А до Я.

fundamentaya.ru

Мелкозаглубленный ленточный фундамент, узнайте как!

Мелкозаглубленный ленточный фундамент

Наиболее распространенный способом создания основы под частные строения является ленточный фундамент, армированный металлическими прутьями. Он достаточно прост в проектировании и строительстве и может надежно предохранять ваше строение от повреждений, которые могут быть вызваны подвижками почвы и сезонными изменениями грунтов.

Такая конструкция может стать надежной основой для частных строений, изготовленных из деревянного бруса, бревен, домов построенных по каркасно-щитовой технологии. При применении легкий строительных материалов – таких как газобетон и пенобетон на мелкозаглубленном ленточном фундаменте можно возвести и строения высотой до двух этажей. При условии планировании конструкции небольших размеров – на таком фундаменте можно возвести и небольшой каменный дом.

Обратите внимание, что термин «мелкозаглубленный» не означает того, что фундаментное основание будет находиться непосредственно на земле. Величина его заглубления должна составлять около 70 сантиметров. Особенно внимательно к величине заглубления нужно относиться в средней полосе – в районах, где земля промерзает. Желательно, чтобы фундамент, или его опорные столбы были заглублены в гнут ниже линии промерзания почвы.

Заглубление фундамента в грунт

Существуют случаи, когда мелкозаглубленным фундаментным основанием можно и не обойтись. Проводить значительное углубление ленточной фундаментной основы нужно в следующих случаях:

В том случае, если вы возводите строение в регионах и глубоким уровнем промерзания почвы (но не на вечной мерзлоте). В том случае нижний уровень фундаментного основания необходимо опускать не менее, чем на 30 сантиметров ниже уровня промерзания грунтов.
Если вы собираетесь строить в своем строении цокольный или подвальный этаж.
В случае, если почва на вашем участке насыщена влагой. В этом случае фундаментное основание в профиль должно иметь вид ступенчатой пирамиды и опираться на широкое основание.

Типы ленточных мелкозаглубленных фундаментов

Существует два основных типа мелкозаглубленных ленточных фундаментных оснований: монолитные и из готовых бетонных блоков.

Более прост в изготовлении ленточный фундамент, изготовленный из готовых бетонных блоков. Он формируется из блоков ФБС, которые укладываются вплотную друг к другу в предварительно вырытую траншей на песчаную подушку. Между собой фундаментные блоки могут скрепляться цементно-песчаным раствором.

Фундамент из бетонных блоков

Более сложно для изготовления монолитное ленточное фундаментное основание. При его создании нужно соблюдать определенные правила и придерживаться технологии работ. Однако, такое сооружение может обойтись дешевле, чем фундамент из готовых блоков, а при соблюдении технологии он будет более надежной конструкцией.

Этап подготовительных работ

При создании проекта ленточного фундаментного основания учтите, что его ширина в верхней части должна превышать толщину несущей стены не менее, чем на 15 сантиметров.

Создать проект ленточного фундаментного основания после расчета всех его необходимых характеристик можно в специализированной программе или на простой миллиметровой бумаге.

Необходимые инструменты и материалы

-разметочный шнур,
-проволока для связывания арматурных прутков,
-арматурные прутки,
-строительный уровень,
-лопата, а при тяжелых грунтах и отбойный молоток,
-доски для создания деревянной опалубки,
-плотницкий инструмент для создания опалубки,
-при формировании раствора на месте – понадобиться бетономешалка

Необходимые инструменты и материалы нужно сконцентрировать неподалеку от места возведения будущего фундамента, для того, чтобы при необходимости выполнять работы непрерывно.

Разметка ленточного фундаментного основания

Разметка под фундамент

Разметку места размещения будущего фундамента необходимо провести с помощью П-образных деревянных конструкций и разметочного шнурка. Обратите особое внимание на выверку углов будущего фундаментного основания. Они должны составлять точно 90 градусов. Для этого измерьте строительной рулеткой не только стороны разметки, но протяните и измерьте диагонали. Правильность формирования углов можно вычислить по формуле из теоремы Пифагора.

fundamentt.com

Мелкозаглубленный ленточный фундамент

Ленточный фундамент – всего лишь один из вариантов установки фундамента здания. Это очень простая система установки фундамента, хотя при ней расход материалов не отличается высокой экономичностью. При обустройстве такого фундамента активно используются железобетонные плиты. Они устанавливаются на протяжении всего периметра здания.

По своей сути, устройство представляет собой цельною полосу по всему контуру здания, из железобетона. Такая конструкция равномерно распределяет вес всего здания, сопротивляясь вспучиванию почвы. А это означает хорошую защиту постройки от проседания конструкции, а также от её перекосов. Мелкозаглубленный ленточный фундамент отлично подходит для небольших зданий. Это могут быть строения из дерева, или кирпича. Данная конструкция также подойдёт и для каменных зданий, но при условии их малых размеров, чтобы общий вес постройки не превышал семисот тонн. В принципе, можно рассчитывать и на восемьсот тонн, если только местность из плотного грунта, а не песочных масс. Но даже такие показатели превосходят классический столбчатый фундамент в четыре раза. Кроме этого, стоит отметить немалую экономию строительных материалов, относительно простого ленточного фундамента. Ни в коем случае не стоит применять эту технологию для многоэтажных зданий, а также построек с большим весом.

Мелкозаглубленный ленточный фундамент своими руками

Возведение мелкозаглубленного ленточного фундамента можно выполнить своими руками. Для начала, нужно подготовить грунт до его установки. Это означает расчёт веса всей конструкции, вместе с фундаментом, площади постройки, а также давление, которое она будет оказывать на грунт. Также нужно провести оценку состояния самого грунта. Имеется в виду его материал, плотность, наличие грунтовых вод. Если грунт не способен выдержать такие показатели нагрузки, то следует изменить размеры здания и его фундамента. В случае если грунт очень слабый, то есть, илистый, либо торфяный, то его придётся его заменить. В данном случае – выкапывается котлован, тех же размеров, что и под фундамент, и засыпается качественным грунтом.

Разметка под мелкозаглубленный ленточный фундамент

Далее следует приступить к разметке. Очень важно проявить предельную точность в этом процессе. Отметить колышками нужно углы постройки. При этом, должны быть обозначены как внешние углы здания, так и внутренние. После установки колышков, их нужно объединить шнуровкой, чтобы придать объёмности. На местности, таким образом, станет видно, как должен быть установлен фундамент.

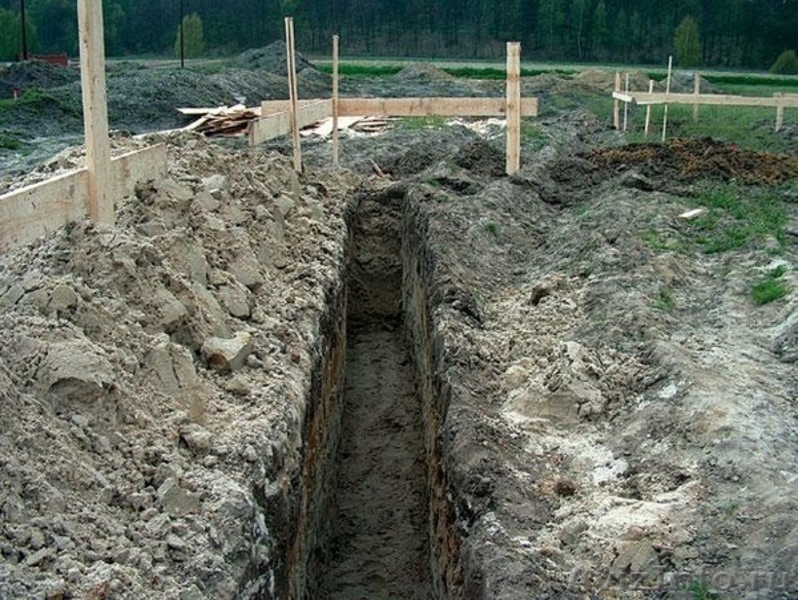

Траншея под мелкозаглубленный ленточный фундамент

После такой разметки можно приступать к копанию траншей под фундамент. Глубина такой траншеи не должна превышать шестьдесят сантиметров. Но и делать её слишком малой не стоит – важно понимать, что цель мелкозаглубленного ленточного фундамента – экономия средств на строительство, а не экономия качества конструкции. Потому, своими руками это сделать можно, сделав глубину всего в два штыка лопаты. С шириной также не должно быть преувеличений. Не нужно отступаться от заданной разметки больше, чем на двадцать сантиметров в каждую из сторон. В любом случае, она должна быть ровной.

Далее, устройство фундамента требует проведения щебневой подушки. Этот процесс имеет смысл проводить именно для мелких фундаментов, вроде этого. Всё, что нужно сделать, так это засыпать дно траншей десятисантиметровым слоем крупного песка, или плотного грунта. После него следует слой щебня. Толщина этого слоя должна быть той же, но при этом должна соответствовать первоначальной разметке в ширину.

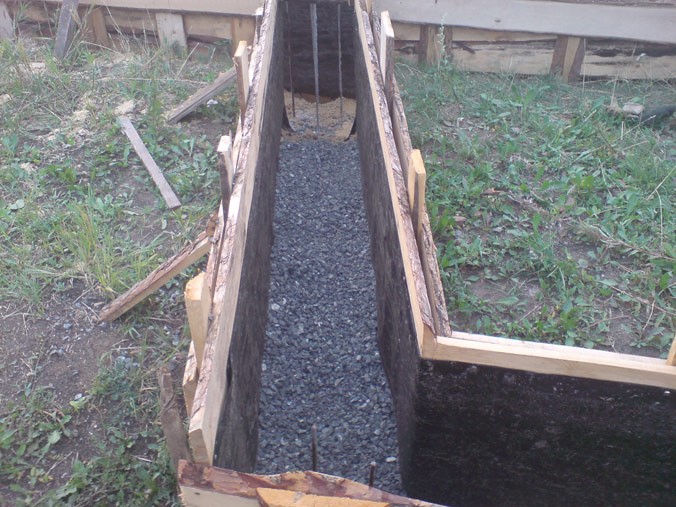

Опалубка для мелкозаглубленного ленточного фундамента

Опалубку можно использовать не только заводского производства, но и самодельную. Наибольшей популярностью пользуются пластиковые и стальные опалубки. Но самодельные опалубки, как правило, делаются из деревянных материалов. Важно, чтобы в опалубке не было трещин и швов. Установить её элементарно, опустив в траншею, после чего выровняв по центру.

Армирование мелкозаглубленного ленточного фундамента

Армирование применяют для повышения прочности фундамента. В данном случае пользуются стальной арматурой, диаметром не менее сантиметра. Наилучшим выбором будет использование каркаса. Такая конструкция выполняется из поясов арматуры, при этом их должно быть не меньше двух. Пояс арматуры не представляет собой ничего сложного – всего лишь параллельные арматурные прутья, которые запараллелены перемычками. Само собой, они также из кусков арматуры. Прутья не нужно располагать при сварке ближе, чем на три сантиметра. При этом, готовый пояс должен свободно ложиться в траншею, но не быть ближе к стенке фундамента, чем на пять сантиметров. Данные пояса опускаются в опалубку. Армирование в данном случае очень важно, так как приходится располагать небольшим фундаментом.

Заливка мелкозаглубленного ленточного фундамента

После установки армирования, можно приступать к заливке бетоном мелкозаглубленного ленточного фундамента. Важно при этом не забыть смочить опалубку водой. Если применяется деревянная опалубка, смачивать нужно обильно, для того, чтобы дерево не высасывало влагу из цементного, или бетонного раствора. Не нужно в него добавлять щебень, либо гравий. Это элементы, увеличивающие прочность, а при использовании армирования они лишние, могут даже навредить.

Опалубку можно снимать только после того, как высохнет раствор.

Гидроизоляция мелкозаглубленного ленточного фундамента

Данный фундамент, как и любой другой нуждается в гидро и термоизоляции. Гидроизоляция фундамента может проводиться самыми различными материалами. Например, смолой. Это один из наиболее дешёвых и часто применяемых способов изоляции. После того, как будут осмолены бока фундамента, на место опалубки засыпается щебень, вплоть до уровня земли. Верхнюю часть ленточного фундамента можно изолировать рубероидом, либо другим материалом. После этого обязательно выполнить обратную засыпку. Использовать можно тот же изъятый грунт, но не хуже по характеристике.

Утепление мелкозаглубленного ленточного фундамента

Утепление не всегда проводится. Но в случае, если его есть смысл делать, применять рекомендуется плиты экструдированного пенополистирола. Применяются плиты по пять сантиметров, но углы фундамента должны утепляться более качественно, потому толщина менее восьми сантиметров не применяется. Важно понимать, что гидроизоляция должна устанавливаться поверх теплоизоляции. Хотя можно применять комбинированные материалы, которые обеспечивают одновременно оба уровня защиты. К примеру, использовать жидкий пенопласт. Стоимость его использования довольно низка, но при этом он обладает отменными качествами термо и теплоизолятора.

Стоимость мелкозаглубленного ленточного фундамента

Мелкозаглубленный ленточный фундамент, с учётом установочных работ, имеет среднюю стоимость в девяносто долларов за погонный метр. Если устанавливать данную конструкцию самостоятельно, то размеры затрат можно смело сокращать вдвое.

Таким образом, этот вид фундамента отлично подходит для его закладки под небольшие частные дома. При этом хоть технология и трудоёмкая, но не представляется слишком сложной, потому доступна к применению каждым.

bilta.net

Мелкозаглубленный ленточный фундамент — быстро, экономично, надежно

Желание сэкономить на строительстве собственного дома присуще большинству владельцев загородных участков. А если такая экономия не связана с риском разрушения будущей постройки, то это вдвойне приятно. Именно по этой причине многие делают ставку на мелкозаглубленный ленточный фундамент – основание для дома, которое позволяет существенно (по сравнению с заглубленным до глубины промерзания грунта фундаментом) сократить затраты на возведение дома. При всем при этом, такое основание для здания можно сделать своими руками, не пользуясь услугами строительных компаний.

Общее представление

Как следует из названия статьи, данный тип является чем-то средним между капитальным заглубленным и незаглубленным фундаментом. Он представляет собой монолитные полосы железобетона, идущие по периметру здания и в местах, где впоследствии будут возводиться несущие стены здания. Мелкозаглубленному фундаменту присущи как достоинства, так и недостатки заглубленных и незаглубленных. Рассмотрим для начала его недостатки, ведь их не так-то и много.

Фундаменты мелкого заложения эффективны лишь в случаях, когда грунт на строительном участке не относится к категории пучинистых, а также при условии низкого уровня грунтовых вод (в противном случае лучше использовать свайный). Само собой разумеется, если возводить основание дома на нестойком грунте, а также грунте, который зимой неравномерно поднимется, ленточный фундамент (как бы хорошо он ни был армирован) треснет, что приведет к разрушению здания, которое на нем возведено. На таких фундаментах рекомендуется возводить легкие конструкции домов – кирпичные двухэтажные коттеджи можно строить только при условии непучинистого грунта на участке.

Теперь о преимуществах, благо их больше:

ленточный мелкозаглубленный фундамент – экономичное решение. Если сравнивать его с заглубленными видами, то он обходится в 2-3 раза дешевле;
он предполагает существенно меньший фронт работ, нежели заглубленный фундамент. Сюда можно отнести и относительно скромный объем земляных работ, и трудоемкость обустройства опалубки, и целый ряд других особенностей. По этой же причине такое решение позволяет существенно сократить сроки строительства дома;
рассматриваемый нами тип,в отличие от незаглубленных, позволяет сделать небольшой подвал дома, к тому же он в меньшей степени подвержен пучинистым явлениям.

Технология строительства

Для возведения мелкозаглубленного ленточного фундамента достаточно выкопать траншеи глубиной полметра и шириной 600-800 мм (мы намеренно опускаем этап проведения разметки участка – о нем вы можете прочитать в одной из предыдущих статей). После этого необходимо сделать плотную песчаную подушку (толщина слоя 200-400 мм), на которой будет покоиться ленточный фундамент. Песок смачивают водой и трамбуют подручными средствами. Чем качественнее осуществляется данная операция, тем меньше риск просадки фундамента до момента затвердевания бетонного раствора. Песок позволяет не только заменить часть вспучиваемого грунта, тем самым сократив его воздействие на ростверк, но и играет роль распределительного слоя: даже при условии его насыщения водой и последующем замерзании в холодную пору года, он вспучивается по всему периметру ленты, равномерно распределяя нагрузку по всей площади подошвы.

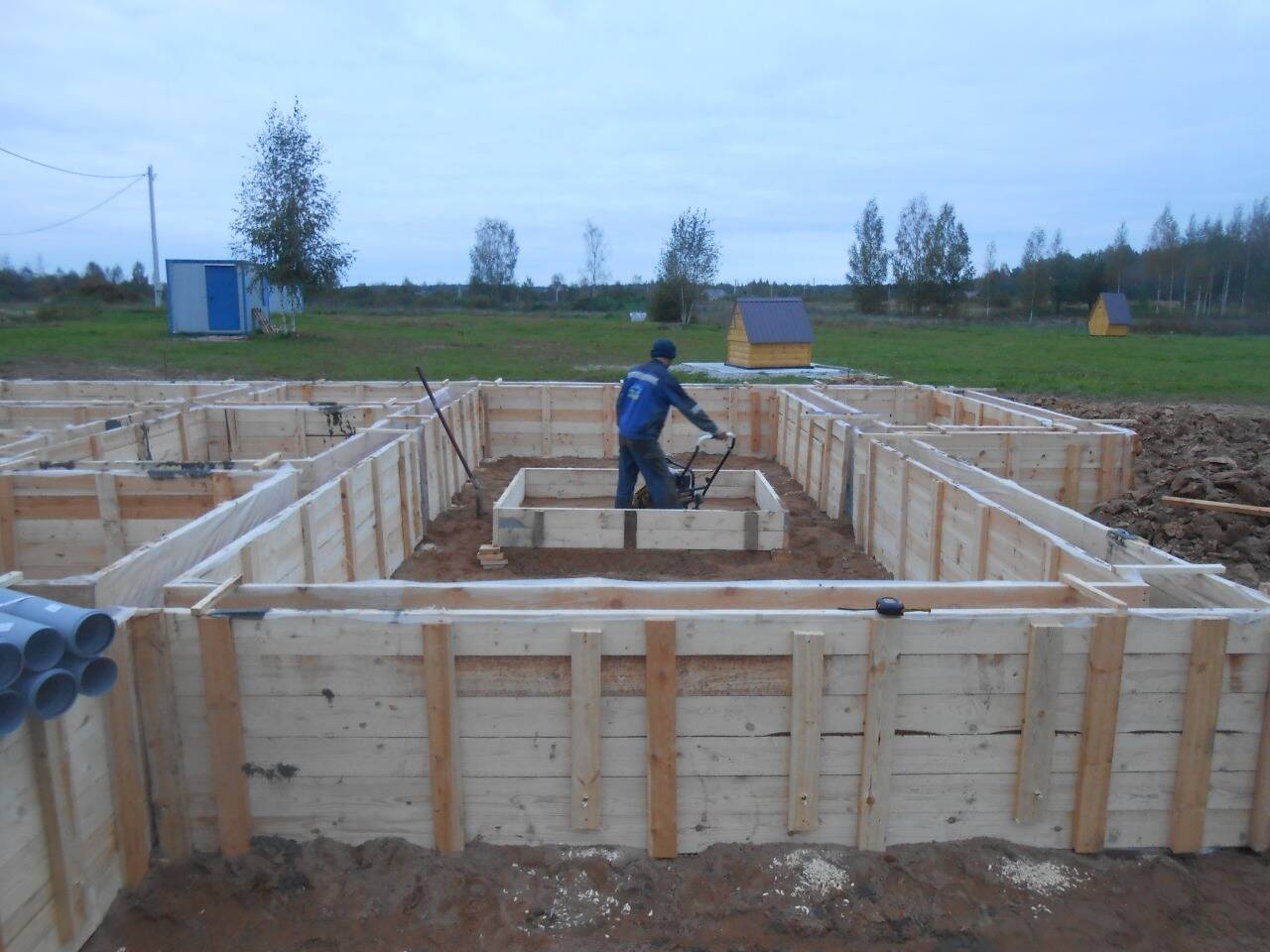

На следующем этапе приступают к изготовлению и монтажу опалубки (как и многие другие этапы, монтаж опалубки характерен для возведения всех монолитных фундаментов, в том числе и для свайного фундамента с ростверком из монолитного железобетона). Проще и дешевле всего изготовить опалубку из оструганных с одной стороны досок, которые легко сбиваются в щиты нужных размеров. Для их установки используют распорки и опорные колья, которые вбиваются по периметру траншеи. При этом тщательно выверяют правильность горизонтального и вертикального положения каждого щита. Внутренние части опалубки гидроизолируются толем или другим материалом.

Далее осуществляют армирование. Для этого используют стальные арматурные прутья диаметром 14-16 мм (укладываются вдоль ленты), которые связывают в каркас гладкими прутами с сечением 8-10 мм (служат для формирования скелета) специальной проволокой. На этом этапе очень важно выдержать расстояние от продольных прутьев до будущей поверхности мелкозаглубленного ленточного фундамента. Как правило, его принимают равным 50 мм – этого вполне достаточно для обеспечения защиты металла от коррозии (толщина защитного слоя арматуры принимается не меньше диаметра рабочей арматуры).

Когда каркас создан, можно приступать к заливке опалубки бетоном. На данном этапе важно избежать образования в растворе воздушных пустот, поэтому каждые 200 мм слоя раствора необходимо тщательно уплотнять. Через три дня после заливки опалубку можно снимать, а боковые и верхнюю часть фундамента гидроизолировать мастикой или рубероидом. Пазухи при этом засыпаются песком и с внешней стороны защищаются отмосткой.

Загрузка…

Опалубка для мелкозаглубленного ленточного фундамента

Конструкция опалубки для мелкозаглубленного ленточного фундамента должна быть жесткой и прочной, чтобы обеспечивать геометрическую неизменяемость формы мелкозаглубленного ленточного фундамента и геометрических размеров под воздействием динамических нагрузок от заливки бетонной смеси, которые могут составлять до 1/6 от нагрузок от нагрузки от собственно тяжелого бетона — 2500 кгс/м². Расчеты прочности опалубки для фундамента производятся с коэффициентом 1,3.

При устройстве опалубки для мелкозаглубленных ленточных фундаментов без монолитной бетонной подготовки (подошвы фундамента) допустимо использовать в качестве естественной опалубки грунтовые стенки траншеи. Если грунт твердый и неосыпающийся, то можно осуществить выработку грунта под подземную часть фундамента с максимальной точностью и аккуратностью, чтобы создать гладкие вертикальные стенки траншеи для отливки мелкозаглубленного ленточного фундамента. Дно траншеи ленточного фундамента должно быть утрамбовано. На дне траншеи устраивается, планируется в горизонт и трамбуется песчаная подушка высотой от 20 см (в большинстве зарубежных нормативных документов) или от 10 см (в некоторых отечественных нормативных документах) с допустимыми отклонениями от горизонта +- 15 мм.

Схема №1. Опалубка для мелкозаглубленного ленточного фундамента: варианты.

По краям траншеи мелкозаглубленного ленточного фундамента устанавливаются щиты опалубки. Чаще всего для устройства опалубки фундамента применяются сборные щиты из фанеры, либо панели из досок (Варианты «A» и «Б» на схеме №1). Доски для опалубки используются влажностью до 22%, толщиной 40-50 мм и шириной до 150 мм. Щели между стыками досок опалубки фундамента не могут быть более 2 мм. Щиты опалубки мелкозаглубленного ленточного фундамента закрепляются раскосами к вбитым в землю не ближе 1 метра заостренным кольям из отрезков досок. Шаг установки раскосов опалубки зависит от высоты и ширины фундаментной ленты. В стандартных случаях дачного строительства шаг раскосов опалубки составляет 1 метр. Допустимо скреплять верхний срез щитов опалубки фундамента деревянными перемычками, которые будут также препятствовать раскрытию опалубки при заливке бетонной смеси. Перемычки опалубки устанавливаются через 0,5-1 м. Местные отклонения геометрии опалубки мелкозаглубленного ленточного фундамента (выгибы, прогибы) контролируются двухметровой рейкой и не желательны более 2 мм для щитов опалубки из фанеры и 3 мм для щитов опалубки фундамента из досок.
Внутренняя поверхность опалубки мелкозаглубленного ленточного фундамента выстилается карманом из полиэтиленовой пленки, ПВХ или EPDM полотна или других гидроизолирующих материалов. Гидроизоляция формы опалубки мелкозаглубленного ленточного фундамента требуется для создания оптимального влажностного режима для набора бетоном прочности. При отсутствии гидроизоляции бетон может набирать прочность в условиях «водяной жажды», что может привести к ослаблению его прочности. Если в опалубке фундамента отсутствует гидроизоляция, то вода (цементное молоко) из бетонной смеси легко фильтруется в грунт и через щели в опалубке, что недопустимо. Также гидроизоляция обязательна при использовании в опалубке фундамента пористых (древесных) материалов, способных набирать влагу.

Также по причине создания оптимальных влажностных условий рекомендуется поливать бетонную отливку фундамента водой и укрывать полиэтиленовой пленкой сверху до набора бетоном проектной прочности 50%. Об этом мы поговорим подробнее в статье «Уход за бетоном».
Гидроизоляционный материал опалубки мелкозаглубленного ленточного фундамента укладывается с небольшим напуском (чтобы предупредить его разрыв при заливке бетона) на дно траншеи и крепится скобами степлером к опалубке фундамента сверху с загибом через края опалубки для предупреждения его срыва под тяжестью заливаемой бетонной смеси.

При строительстве мелкозаглубленного ленточного фундамента в рыхлом, осыпающемся грунте придется устанавливать опалубку на всю глубину выработки траншеи. Ширина траншеи фундамента при этом увеличивается на ширину установки опалубки с обеих сторон. Для экономии сил и средств, рациональным решением в этом случае будет устройство комбинированной съемно-несъемной утепленной опалубки ленточных фундаментов.

Подобная комбинированная опалубка для фундаментов может быть использована и на твердых недосыпающихся грунтах, так как имеет целый ряд преимуществ по сравнению с традиционной «грунтовой» опалубкой для фундамента. Комбинированная опалубка состоит из двух частей (варианты «В» и «Г» на схеме №1): наружной и внутренней. Внутренняя несъемная часть опалубки мелкозаглубленного ленточного фундамента состоит из листов пенополистирола (EPS или XPS) толщиной 5-10 см. Наружная часть комбинированной утепленной опалубки фундамента представляет собой стандартную съемную мелкощитовую опалубку, удерживающую листы пенополистирола в заданном положении при заданной геометрии фундамента.
Листы пенополистирола перед установкой в опалубку мелкозаглубленного ленточного фундамента заранее прошиваются насквозь фасадными дюбелями – «грибками», которые будут играть роль анкеров крепления после того, как бетон в опалубке наберет прочность. Листы пенополистирола крепятся к грунтовым стенкам обычными гвоздями длиной минимум 20 см. В верхней части опалубки мелкозаглубленного ленточного фундамента листы пенополистрола закрепляются съемными саморезами к деревянным элементам опалубки. Листы пенополистирола должны иметь замки на боковых гранях (уступы по системе шип-паз), чтобы предупредить протечки воды и бетонной смеси. При использовании листов пенополистирола толщиной 5-10 см, производства Пеноплекс, Dow, URSA, BASF ,обладающих существенной механической прочностью, можно сэкономить на древесине опалубки, устраивая не сплошной щит опалубки мелкозаглубленного ленточного фундамента, а щит-решетку, удерживающий листы пенополистирола в заданном положении.

Удобный материал для изготовления такой опалубки для мелкозаглубленного ленточного фундамента – это бакелезированная или ФСФ фанера на рамах из деревянных брусков. Стягиваются щиты такой опалубки для ленты фундамента через стальные (не алюминиевые и не оцинкованные) втулки-трубки заданной длины, равной ширине фундаментной ленты. Через отверстия в фанере и трубки вставляются резьбовые шпильки и затягиваются через опорные бруски и шайбы или пластинами гайками. Таким образом, получается жесткая пространственная конструкция. Шаг установки резьбовых стяжек – 50 см. После снятия опалубки фундамента все отверстия должны быть тщательно заделаны цементным раствором. Дополнительно опалубка мелкозаглубленного ленточного фундамента фиксируется в траншее по краевым струнам обноски и уровню с помощью распорок внутри траншеи и раскосов – снаружи. Опорные колья для фиксации опалубки забиваются не ближе 1 м от края траншеи.
Обращенную к бетону поверхность опалубки фундамента для облегчения распалубки смазывают известковым молоком, цементным раствором или гидрофобным составом.

особенности, преимущества, материалы, инструкция по строительству

Мелкозаглубленный ленточный фундамент – это основа надежного и прочного малоэтажного дома. Данный вид строительной основы довольно распространен, так как включает в себя целый список преимуществ. При этом, перечень этих преимуществ является характерным не только для мелкозаглубленных фундаментов, но и для вариантов с глубокой основой. Эта статья поможет сделать мелкозаглубленный ленточный фундамент своими руками.

Характерные особенности

Технология ленточного фундамента

Для того чтобы самостоятельно сделать углубленную конструкцию, необходимо знать некоторые особенности, которые являются характерными для данного вида основы. Качество бетонного покрытия зависит от климата окружающей среды. В той местности, где зима довольно суровая, основу необходимо устанавливать на глубине более полутора метра.

Это довольно сложная работа, поэтому в качестве помощи лучше всего использовать спецтехнику. Там, где климат более благоприятный, глубина основания обычно не превышает пятидесяти сантиметров. По сути, мелкозаглубленный фундамент – это бетонное или монолитное основание, которое устанавливается по периметру расположения несущих стен.

Преимущества мелкозаглубленного ленточного фундамента

Данный вид очень популярен. Таковым он является, потому что имеет множеств положительных сторон и преимуществ. Можно выделить следующие основные преимущества:

Процесс выполнения довольно простой и быстрый.
Не требует больших финансовых затрат.
Можно установить качественный фундамент, не используя специальных ресурсов и техники.
Довольно высокий уровень прочности, позволяет возводить небольшие малоэтажные дома, бани и каркасные постройки.

Небольшая траншея для мелкозаглубленного фундамента

Присутствуют и определенные недостатки. Самым большим минусом является низкий уровень прочности, но только в том случае, если постройка будет возведена на лучистом грунте. Но при большом желании данную проблему можно устранить. Для этого нужно сделать специальный дренаж, который не будет давать грунту осуществлять большую нагрузку на стены основания.

Тем строителям, которые возводят или собираются возводить базу своими руками, стоит помнить о соблюдении сроков. Максимальный срок, за который можно залить основу, составляет около четырех-пяти месяцев. Но так, как фундамент нельзя устанавливать на замерзшей земле, следует рассчитывать время так, чтобы успеть сделать качественную основу до наступления морозов.

Необходимые материалы

Для того чтобы быстро и без лишних трудностей сделать фундамент, необходимо всего лишь залить участок бетоном. Также можно сделать основу из кирпичей или блоков из бетона. Но такие варианты забирают больше времени, финансовых и материальных ресурсов.

Для возведения монолитной базы нужно использовать качественный бетон, а также арматурные прутья – для большей прочности и надежности. Залить основу можно двумя основными способами:

Залить всю необходимую территорию за один раз;
Заливать постепенно, делая горизонтальные слои.

Важно помнить, что делать следует только горизонтальные слои, так как при вертикальной заливке основы очень быстро испортится и распадется.

Технология возведения монолитного варианта

Существует определенная пошаговая инструкция, которая поможет, даже неопытному строителю сделать прочный фундамент для своей постройки.

Для начала нужно снять плодородный слой грунта, а после этого разметить территорию, на которой будет возводиться база. Для разметки отлично подойдет несколько металлических или деревянных колышков, а также веревка. В разметке важно быть очень точным, так как любая ошибка в размерах может привести к тому, что постройка может быть некачественной. Нужно четко определить и разметить углы, дистанцию между стенами. После разметки по всей территории следует выкопать траншею, глубина которой не должна превышать 50-70 сантиметров. Глубина зависит от вида фундамента, а также от типа постройки, для которой возводится сама основа. Лучше всего начинать копать с того места, где угол наклона является самым низким. Это значительно сэкономит время и силы, потому что таким образом легче будет выравнивать траншею по уровню. Стены траншеи должны быть строго вертикальны, без наклонов. При необходимости можно использовать подпорки.
После того, как траншея была выкопана, на дне необходимо простелить и закрепить специальную ткань – геотекстиль. Эта ткань пропускает влагу, но при этом не дает земле попадать в песок. Геотекстиль важно закреплять так, чтобы края ткани находились на несколько сантиметров выше подсыпки из песка.
Геотекстиль уложен в траншее
После того, как геотекстиль был крепко установлен и можно не бояться, что грунт обсыплется, можно делать песчаную подсыпку. Песок нужно засыпать слоями и каждый слой заливать водой и трамбовать. Это важно для того, чтобы подсыпка была крепкой и не распадалась. Если грунт, на котором будет возводиться фундамент, в основном состоит из глины, то высота песчаной подсыпки должна составлять примерно половину метра. Если же грунт в основном песчаный, то достаточно будет двадцати сантиметров.
Далее следует закрепить опалубку поверх вырытой траншеи. Для этого понадобятся ровные деревянные доски. Опалубка будет служить продолжением стен траншеи. С внутреннего бока опалубки необходимо пометить уровень высоты, по которому будет заливаться бетон. Для того, чтобы разметка была максимально точной, рекомендуется использовать обычный строительный уровень.
Вдоль всей опалубки необходимо разложить арматуру, о которой упоминалось выше. Если высота фундамента планируется от тридцати сантиметров и выше, то нужно сделать несколько слоев арматурных прутьев.
Предпоследним шагом является непосредственно заливка бетоном. Первый слой равномерно распределяем по всей опалубке. Для того чтобы не возникало вакуумных пустот, их нужно пробивать. Для заливки понадобится несколько человек, так как каждый новый слой бетона нужно заливать до того, как начнет застывать предыдущий. Последний слой необходимо выровнять в соответствии с разметкой, разгладить и посыпать сухим цементом. Для этого понадобится обычное сито.
Полное застывание фундамента
Для того чтобы бетон окончательно созрел, может понадобиться около месяца. Но по истечению двух-трех недель уже можно начинать возводить небольшие конструкции. Но если основа предназначена для дальнейшей постройки кирпичного дома, то лучше подождать, пока бетон полностью застынет.

Технология создания из бетонных блоков

Вариант из бетонных блоков чаще всего сроится под дом. Для тех, кто собирается делать работу своими силами, существует специально разработанная технология. Фундамент на основе бетонных блоков является более стойким, чем монолитный аналог. Для того чтобы создать такую основу, нужно выполнить всего три несложных шага.

Для начала понадобится сделать прямоугольный каркас со стенами, но без дна и разделить его тонкими перегородками на четыре или шесть блоков. Весь каркас стоит смазать машинным маслом, так как благодаря нему будет намного легче вынимать блоки из каркаса.
Далее следует замешать бетон в пропорциях 1:4, с добавлением щебени. Однородная масса получится немного суховатой, поэтому нужно добавить немного воды и размешать, чтобы масса получилась густой. После этого ее необходимо разложить по ранее заготовленным формам.
В форму нужно залить два равномерных слоя бетона, между которыми надо простелить арматурную сетку.

Вот и вся работа. Блоки следует сушить в формах на протяжении двух-трех дней, после чего вынуть и сушить еще две недели. Установка и заливка блоков ничем не отличается от заливки монолитной основы, кроме одной детали: в фундаменте на основе бетонных блоков не нужно устанавливать опалубку, так как блоки лучше залить бетоном непосредственно в земле.

Для укрепления в соединении с блоками можно залить арматурные прутья. Особенно прочная и крепкая опора нужна в тех местах, где грунт песчаный и рассыпается. Чтобы фундамент не обвалился, его нужно дополнительно укреплять. На поверхности земли такие же блоки устанавливаются в несколько рядов и скрепляются с помощью обычного цементного раствора. Чтобы фундамент не треснул при минусовой температуре, его можно утеплить с помощью полистирола и других теплоизолирующих строительных материалов. Как видно, чтобы сделать мелкозаглубленный ленточный фундамент своими руками, не обязательно иметь спецтехнику и прочие детали профессиональной стройки.

🔨 расчёт, технология, возведение своими руками видео, отзывы.

Мелкозаглубленный ленточный фундамент — наиболее экономически выгодный и простой в обустройстве вариант фундамента под дома из кирпича, дерева либо газобетона, возводящиеся на нормальных, не склонных к пучению грунтах.

На странице приведена детальная информация по методике расчета и технологии строительства мелкозаглубленного ленточного основания. Также вы ознакомитесь с видео, в которых объяснены наиболее важные моменты создания ленточного фундамента своими руками.

Мелкозаглубленный ленточный фундамент — расчеты

Существует два вида расчетов, которые необходимо выполнить при проектировании мелкозаглубленного ленточного фундамента: первый — расчет его несущей способности и габаритов, второй — расчет материалов, необходимых для создания фундамента.

Расчет несущей способности — процесс сложный, тут необходимо учитывать очень большое количество факторов: глубину промерзания и сопротивление почвы, деформационные нагрузки, которые грунт будет оказывать на будущее основание, вес строения и множество других.

Важное! расчет несущей способности фундамента мы рекомендуем доверить нашим профессионалам. Услуги по проектированию мелкозаглубленного ленточного основания стоят не дорого (так как данный вид относится к категории простых фундаментов), однако в таком случае вы будете полностью уверены в том, что все сделано правильно, и если проект будет реализован по всем правилам технологии — ваш дом простоит сотню лет.

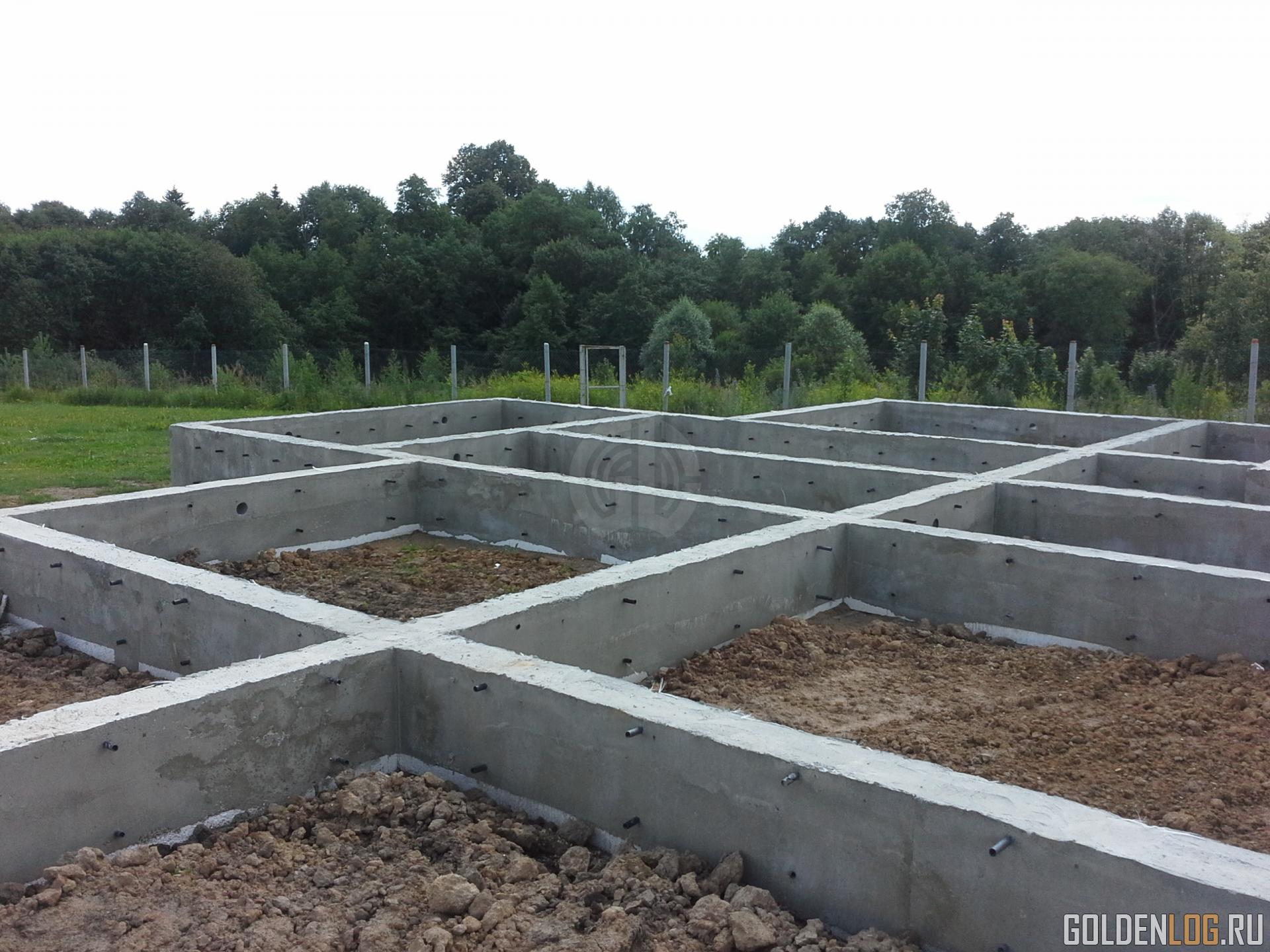

Рис. 1.1: Мелкозаглубленный ленточный фундамент

Расчет требуемых материалов от начала и до конца можно выполнить самостоятельно. Для этого вам необходимо знать габариты фундамента, на основании которых и будут выполняться дальнейшие расчеты по таким материалам как:

Бетон;
Арматура и проволока для вязки;
Щебень и песок;

В качестве примера приводим расчет материалов, необходимых для создания мелкозаглубленного ленточного фундамента шириною 40 см и глубиной заложения 60 см, под дом с периметром стен 54 м (длинна — 9 м, ширина — 6 м).

Чтобы произвести расчет материалов нам нужно определить объем фундамента: периметр ленты необходимо умножить на ее ширину и длину

54*0,4*0,6 = 12,96 м3;

Расчет материалов для уплотняющей подсыпки

Для создания уплотняющей подсыпки используется мелкофракционный щебень и песок. Уплотнение грунта необходимо для того, чтобы уменьшить деформационные и выталкивающие нагрузки, которые почва оказывает на фундамент.

Рис. 1.2: Схема уплотняющей подушки

Совет эксперта! Толщина уплотняющего слоя, в большинстве случаев, составляет 20 см: одна половина из которых — щебень, вторая- песок.

Чтобы рассчитать количество песка и щебня нам необходимо узнать объем каждого слоя и перемножить его на вес 1 м3 материала.

Рассчитываем объем слоев подсыпки (они будут одинаковыми, так как толщина слоев идентична): 56 (длина, аналогичная периметру основания)*0,4 (ш)*0,1 (т) = 2,24 м3.

Вес 1 м3 щебня и песка — данные, которые можно узнать в любом строительном справочнике: 1 м3 песка весит 1440 кг, щебня — 1600 кг. Теперь рассчитываем массу нужных нам материалов:

Масса песка: 2,24*1440 = 3225,6 кг;
Масса щебня: 2,24*1600 = 3584 кг.

Расчет массы бетона

Бетон — главная часть расходов сметы на возведение мелкозаглубленного ленточного основания. При наличии бетономешалки вы можете делать его непосредственно на рабочей площадке, либо же заказать машину уже готового бетона.

Совет эксперта! Более предпочтительной является одномоментная заливка, поскольку темпы работы при использовании бетономешалки невелики, а если новая порция бетона будет заливаться на уже подсохший слой — уменьшится итоговая прочность монолитной фундаментной ленты, тогда как большая партия готовой бетонной смеси позволяет залить срезу весь фундамент.

Для заливки мелкозаглубленного ленточного основания, согласно действующим СНиП, нужно применять бетон стандарта М300, так бетон меньшей плотности не обеспечит требуемой несущей способности прочности фундамента.

Рис. 1.3: Структура бетона М300 используемого для заливки фундаментов

Номинальная масса 1 м3 бетона М300 равна 2389 килограммам. Для определения общего веса нужного бетона нам необходимо умножить объем ленты фундамента (12,96 м3) на вес 1 м3 бетона:

12,96*2389 = 30 961,44 кг.

Поскольку бетон при отвердевании склонен к усадке, смесь необходимо брать с запасом в 3-4% от требуемого веса:

30961,44 * 0.03 = 928,9 кг;

Итого нам нужно 31,9 тонн бетона М300.

Расчет материалов для армирования основания

Любое ленточное основание требует обязательного укрепления армокаркасом из двух горизонтальных поясов, которые соединяются вертикальными перемычками.
Для создания горизонтального контура каркаса требуется горячекатаная арматура А3 (12 мм. в диаметре), и арматура А1 (8 мм). для перемычек. Соединение каркаса выполняется вязальной проволокой.

На основании общей продолжительности ленты фундамента можно рассчитать длину требуемой арматуры А3:

54*4 (количество контуров каркаса) = 216 м;

В добавок нам потребуется дополнительные 10 м. арматуры для укрепления углов каркаса. Совокупная длина прутьев А3 — 226 метров.

Рис. 1.4: Армирование мелкозаглубленного ленточного фундамента

Теперь определяем количество арматуры А1 для перемычек. Учитывая, что каркас должен быть утоплен вглубь фундамента на десять сантиметров, а высота нашего основания составляет 60 см, высота вертикальной перемычки будет равняться 40 см.

Совет эксперта! в мелкозаглубленных ленточных фундаментах шаг перемычек армокаркаса должен составлять 20 см.

Рассчитываем общее количество вертикальных прутьев: (54/0,2)*2 = 540 шт;
Что позволяет определить требуемую длину арматуры: 540*0,4= 216 м.

На одно соединение каркаса уходит примерно 20 см. проволоки. Исходя из общего количества перемычек (540 шт) рассчитываем количество соединений и длину вязальной проволоки:

540*2 = 1080 соединений;
1080*0,2 = 216 м. проволоки для вязки.

Мелкозаглубленный ленточный фундамент — технология возведения

Строительство мелкозаглубленного ленточного фундамента начинается с разметки территории. Для этого используются колышки из обрезков арматуры и бичевка, посредством которых на земле размечается контур будущего основания согласно проекту.

Далее начинаются работы по рытью котлована, глубина которого определяется исходя из размеров самого основания и толщины уплотняющей подушки.

Земельные работы

Если стенки котлована в процессе рытья осыпаются, необходимо делать временные подпорки из досок. Также крайне важно следить за вертикальностью дна траншеи, поскольку любые уклоны будут увеличивать расход материалов для создания уплотняющей подушки.

По завершению рытья и выравнивания стенок котлована приступаем к обустройству подсыпки. Первым шаром идет песок. Высыпать его необходимо послойно, по 3-5 сантиметров, причем каждый слой необходимо проливать водой и утрамбовывать, чтобы песок получил максимальную плотность.

Рис. 1.4.1: Формирование песчаной подсыпки

Поверх песка насыпается слой щебня, который также нужно уплотнить посредством ручной трамбовки.

Монтаж опалубки

Для создания опалубки используются доски толщиною в 20 мм, которые скрепляются между собой с помощью брусков и саморезов либо металлического уголка.

Рис. 1.5: Опалубка под мелкозаглубленный ленточный фундамент

По внешнему контуру опалубки устанавливаются распорки из деревянного бруса, шаг распорок — 50 сантиметров, они необходимы для того, чтобы опалубка не деформировалась от веса бетона.

Совет эксперта! высота опалубки должна быть на несколько сантиметров выше высоты фундамента, чтобы избежать разбрызгивания бетона в процессе заливки.

Внутри опалубки доски необходимо оббить клеенкой, так как цементное молочко жидкого бетона может протекать в щели между ними. По завершению монтажа на опалубке отмечаем уровень, по которому будет выполнятся заливка.

Армирование

Технология армирования мелкозаглубленного основания согласно требованиям СНиП не требует обязательного укрепления средней части фундамента, поскольку она не испытывает критических нагрузок. Достаточно обустроить каркас по верхнему и нижнему контуру ленты.

Такой каркас состоит из двух вертикальных поясов арматуры А3 диаметром 13 мм, которые соединяются вертикальными перемычками из гладкой 8-ми миллиметровой арматуры. Фиксация каркаса выполняется вязальной проволокой.

Совет эксперта! Использование сварки для соединения элементов каркаса нежелательно, так как в таком случае конструкция потеряет эластичность.

Ручной вязку проволоки удобнее всего выполнять с помощью вязального крючка. На фиксацию одного узла требуется 20-25 см. перегнутой вдвое проволоки.

Рис. 1.6: Схема расположения арматуры в каркасе для укрепления ленточного фундамента

Каркас из арматуры вяжется в удобном для вас месте, а уже потом готовая часть конструкции размещается внутри опалубки. Крайне важно выполнить правильное соединение арматуры на углах фундамента, поскольку именно в этом месте несущие и деформационные нагрузки на фундамент максимальны.

В местах угловых соединений нужно устанавливать дополнительные Г-образные усиления из арматуры диаметром 13 мм. Не менее надежным являются П-образные соединения, увидеть которые вы можете на нижеприведенном изображении.

Рис. 1.7: Схема соединения углов армокаркаса

Заливка бетона

Для заливки фундамента бетоном рекомендуется заказывать готовую смесь в требуемом объеме, поскольку одномоментная заливка обеспечивает лучшую итоговую прочность основания.
Если вы лишены такой возможности и вынуждены готовить бетон самостоятельно, ориентируйтесь на приведенные на изображении пропорции цемента, песка и щебня.

Рис. 1.8: Заливка бетона в мелкозаглубленный ленточный фундамент

После заливки бетона в опалубку его необходимо обработать виброуплотнителем либо перфоратором с соответствующей насадкой. Уплотнение позволяет удалить из бетона пузырьки воздуха, которые негативно сказываются на итоговой прочности фундамента.

По завершению уплотнения бетон выравнивается с помощью правила и накрывается клеенкой либо брезентом. Если фундамент строится в жаркое время года, во избежание растрескивания бетон в процессе созревания необходимо регулярно увлажнять. Свою проектную прочность бетонный фундамент получает через 3-4 недели.

Мелкозаглубленный ленточный фундамент своими руками (видео)

Видео, в котором детально рассматривается технология создания опалубки под мелкозаглубленный ленточный фундамент.

Делаем армокаркас для ленточного фундамента правильно.

Разбираемся, как правильно вязать арматуру в каркас для укрепления ленточного фундамента.

Особенности заливки бетона в опалубку ленточного фундамента.

Отзывы о мелкозаглубленном ленточном фундаменте

Чтобы вы смогли составить исчерпывающее впечатление о целесообразности возведения мелкозаглубленного ленточного фундамента, предлагаем вашему вниманию отзывы людей, обладающих опытом строительства таких конструкций:

Олег, 28 лет, Москва:
«Являюсь прорабом бригады, занимающейся строительством частных домов из кирпича и пенобетона. За все время работы неоднократно убеждался в том, что мелкозаглубленные ленточные фундаменты — идеальный вариант оснований для частного строительства. Во-первых — они выгодны в финансовом плане, так как в сравнении с другими типами оснований требуют на порядок меньше материалов. Во-вторых — для строительства такого фундамента не требуется специальное строительное оборудование, зная технологию, всю работу без проблем можно выполнить своими руками»

Виктор, 32 года, Зеленоград:
«Недавно закончил строительство деревянной бани на загородном участке. Решил использовать мелкозаглубленный ленточный фундамент, так как бюджет строительства был ограничен, а друг, занимающийся проектированием фундаментом, сказал, что несущей способности такого основания для легкой бани будет более чем достаточно. Все работы выполнял самостоятельно, только лишь бетон покупал уже готовый»

Наши услуги

Мы базируемся на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Опалубка фундамента для плотины — Bamenda FormWorks

Плотные фундаменты (иногда называемые матами) представляют собой большую бетонную плиту, армированную сталью, которая может поддерживать несколько колонн и стен. Плита покрывает все здание или, по крайней мере, большую его часть, что снижает контактное давление по сравнению с традиционно используемыми ленточными или траншейными фундаментами. Его также можно определить по существу как непрерывную плиту, опирающуюся на почву, которая простирается по всей площади здания, тем самым поддерживая здание и перенося его вес на землю.

Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые имеют достаточную несущую способность и подходящие характеристики осадки.

В широком смысле фундаменты можно разделить на мелкие и глубокие. Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов.

Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для выдерживания нагрузок, создаваемых конструкцией, и поэтому эти нагрузки должны передаваться на более глубокие слои с более высокой несущей способностью.

Фундаменты мелкого заложения включают:

+ Фундамент ленточный (или опоры).
+ Подушка фундамента.
+ Плотный фундамент.

Плотные фундаменты (иногда называемые фундаментами для плотов или матами) образованы железобетонными плитами одинаковой толщины (обычно от 150 до 300 мм), которые покрывают большую площадь, часто всю площадь здания. Они распределяют нагрузку, создаваемую рядом колонн или стен, по площади фундамента и могут считаться «плавающими» по земле, как плот плывет по воде.

Они подходят где:

-Площадь полов небольшие, а структурные нагрузки низкие, например, при одно- или двухэтажном домостроении.
-Требуется подвал.
-Условия грунта плохие, и ленточный или блочный фундамент потребует значительных выемок грунта, например, на мягкой глине, аллювиальных отложениях, сжимаемой насыпи и т. Д.
— Вероятность урегулирования или дифференцированного урегулирования.
— Там, где может быть непрактично создавать отдельные ленточные или подушечные основания для большого количества отдельных нагрузок.В общих чертах, если ленточный или подушечный фундамент будет покрывать 50% или более площади пола, то плот может быть более подходящим.

Плотные фундаменты можно построить быстро и недорого, поскольку они, как правило, не требуют глубоких земляных работ по сравнению с ленточными или подушечными фундаментами, и они могут использовать меньше материала, поскольку объединяют фундамент с фундаментной плитой. Однако они имеют тенденцию быть менее эффективными, когда структурные нагрузки сосредоточены в нескольких концентрированных областях, и они могут быть подвержены эрозии по краям.

Как правило, они построены на плотном жестком основании (возможно, толщиной 100 мм). Затем может быть уложен слой слепящего бетона, чтобы образовалась плита (обычно 50 мм) с водонепроницаемой мембраной сверху.

Бетонный плот имеет тенденцию включать стальную арматуру для предотвращения растрескивания и может включать балки жесткости или утолщенные области, чтобы обеспечить дополнительную поддержку для определенных нагрузок, например, под внутренними стенами или колоннами (что может потребовать армирования сдвигом).Балки могут гордо возвышаться над плотом, либо над ним, либо под ним, или могут быть «скрытыми» балками, образованными усиленными участками в глубине самого плота. Эти утолщенные участки особенно полезны при плохих грунтовых условиях, поскольку в противном случае требуемая толщина самого плота может быть неэкономичной.

Обычно по периметру плота создается утолщенная армированная зона, которая образует краевую балку, поддерживающую внешние стены здания. Бетонный носок часто поддерживает внешний лист стены.

Изоляция обычно укладывается наверху плота, с бетонным полом или фальшполом над ним.

В некоторых случаях при фундаменте плота может потребоваться дренаж, а также могут потребоваться геотекстильные барьеры для предотвращения засорения свободно дренируемых материалов окружающей почвой.

Типы плотного фундамента включают:

Плот сплошной плиты, иногда называемый простым плотом, включая; плоские плоты, маты, плоты с широким носком, плоты скольжения, плоты для одеял и т. д.

Плот перекрытия балки.
Плот сотовый.
Плот свайный.

Проектирование фундаментов плотов включает в себя ряд дисциплин, поскольку необходимо учитывать не только саму конструкцию, но и: интеграция других конструкций (например, внешние стены), изоляция, гидроизоляция и сложные грунтовые условия, такие как наличие грунтовых вод, деревьев или загрязнения.

Если грунт сжимаемый, в качестве компенсированного фундамента можно использовать плотный фундамент.В этом случае плита плота устанавливается на глубину, при которой вес вынутого грунта равен весу плиты плота плюс вес поддерживаемой конструкции. Это может быть целесообразно при строительстве зданий на мягкой глине или рыхлом песке, так как осадка может быть значительно уменьшена.

Плотные фундаменты (иногда называемые матами) представляют собой большую бетонную плиту, армированную сталью, которая может поддерживать несколько колонн и стен. Плита покрывает все здание или, по крайней мере, большую его часть, что снижает контактное давление по сравнению с традиционно используемыми ленточными или траншейными фундаментами.По сути, это материал, который удерживает влажный железобетон фундамента плота на месте, пока он не затвердеет. Этот материал в основном состоит из дерева, но идея опалубки устарела во всем мире, и она постепенно устаревает в стране с появлением наших стальных ставен, стальных панелей или стальной опалубки.

СТАЛЬНЫЕ ЗАДВИЖКИ (ПРЕИМУЩЕСТВА)

1) ЕГО ДЕШЕВЛЕ

Это рентабельно и экономично. Средняя стоимость опалубки из дерева для плотного фундамента составляет около пятисот тысяч найр (500000.00), а со стальными ставнями — это примерно половина стоимости древесины для среднего здания.

2) КОНЕЧНЫЙ ПРОДУКТ ЛУЧШЕГО КАЧЕСТВА

Готовая работа со стальными ставнями дает отличное качество, без сот на поверхности основания плота, в отличие от дерева, которое вздувается от множества сот.

3) УДАЛЯЕТ ОТХОДЫ

Стальные ставни являются многоразовыми, что оправдано тем, что они изготовлены из стали, поэтому их можно использовать впоследствии, а не древесину, которая выбрасывается после использования из-за воды и погодных условий.

4) ПОДДЕРЖИВАЕТ ЧИСТУЮ ОКРУЖАЮЩУЮ СРЕДУ

Стальные ставни, когда они демонтируются после использования, легко снимаются с объекта без дополнительных затрат, в отличие от дерева, которое засоряет участок, делая все окружение неухоженным. С другой стороны, холоднодеформированные тонкостенные профилированные стальные настилы с выемками на верхних фланцах и стенках широко используются во многих конструкциях композитных плит. Профилированный стальной настил выполняет две основные функции, которые действуют как постоянная опалубка во время заливки бетона, а также как растягивающая арматура после затвердевания бетона.Единственные дополнительные номинальные арматурные стержни из легкой сетки, которые необходимо предоставить, — это учитывать усадку и температуру, обычно в виде сварной проволочной сетки.

Типы опор и их использование в строительстве

Опоры — одна из наиболее важных частей конструкции, которая передает нагрузки от конструкции на подстилающую почву. Выбор подходящего типа фундамента обычно зависит от следующих факторов:

1. Глубина почвы, на которой существуют безопасные слои.

2. Тип и состояние почвы.

3. Тип надстройки.

Различные типы фундаментов, используемых для строительства зданий, описаны ниже:

Стеновые / ленточные фундаменты.
Раздвижные опоры
Изолированные опоры.
Ступенчатые опоры.
Комбинированные опоры.
Наклонные опоры.
Мат или плотный фундамент.
Ленточные опоры
Свайный фундамент.

1. Ленточный фундамент:

Ленточный фундамент — это элемент неглубокого фундамента, который распределяет вес несущей стены по площади земли. Он также известен как настенный фундамент.

Этот тип фундамента обычно используется в качестве фундамента несущих стен, если грунт имеет хорошую несущую способность.

2. Раздвижная опора:

Как следует из названия, ширина дается под основанием фундамента, так что нагрузка конструкции распределяется на большой площади почвы таким образом, что безопасная несущая способность грунта не превышена.

3. Изолированные опоры:

Эти типы опор могут быть квадратными, круглыми или индивидуально прямоугольными плитами одинаковой толщины, предусмотренными под каждой колонной.

Чтение — Конструкция изолированной опоры колонны

4. Ступенчатая опора:

Основная цель использования ступенчатой опоры — удерживать металлические колонны от прямого контакта с почвой, чтобы уберечь их от коррозионного воздействия. Этот тип основания используется для того, чтобы нести нагрузку на металлические колонны и передавать эту нагрузку под землю.

5. Комбинированные опоры:

Когда две или более колонны поддерживаются опорой, это называется комбинированной опорой. Этот тип фундамента может быть прямоугольным или трапециевидным в плане. Комбинированная опора предусмотрена в следующих ситуациях.

• Когда колонны расположены близко друг к другу и их отдельные опоры перекрывают друг друга.

• Грунт имеет низкую несущую способность и требует большей площади под индивидуальным основанием.

• Конец колонны находится рядом с линией собственности, и фундамент не может быть расширен.

6. Ленточная опора:

В этом типе опоры внешняя и внутренняя колонна соединены стяжной балкой, не передающей никакой нагрузки на почву.

Отдельные опорные площадки колонн устроены так, что ЦТ комбинированных нагрузок двух колонн проходит через ЦТ двух опорных площадок.

Как только этот критерий будет достигнут, распределение давления под каждым отдельным фундаментом будет равномерным.

7.Плотный фундамент:

Этот фундамент покрывает всю площадь под конструкцией. Этот фундамент имеет только RCC-плиту, покрывающую всю площадь, или плиту и балку вместе.

Эти типы опор используются, когда тяжелые конструкции должны быть построены на мягком искусственном грунте или болотах с неопределенным поведением. Плотный фундамент также известен как матовый фундамент.

8. Наклонное или трапециевидное основание:

Эти типы опор, имеющие наклонную верхнюю или боковые поверхности, известны как наклонные опоры.Они пригодятся при строительстве опалубки.

Также читайте —

Типы фундаментов моста

Различия между супервайзером и инженером на объекте.

Если вам нравится эта статья, поделитесь ею со своими друзьями, а также отметьте нашу страницу

на Facebook и присоединитесь к нашему каналу Telegram .

Типы фундаментов | Что такое фонд | Типы опор | Виды фундамента дома

Что такое фундамент?

Фундамент — это основной опорный элемент любой строительной конструкции.Это самая нижняя часть здания, которая контактирует с почвой и безопасно передает всю конструктивную нагрузку на почву. Без фундамента вы не увидите небоскребов в мире. Существуют различные типы фундаментов , используемые в строительстве, в зависимости от характера работ.

В этой статье мы узнаем, какие типы фундаментов и фундаментов используются в строительстве, с их изображением.

Подробнее: Разница между несущей конструкцией и рамной конструкцией

Типы оснований в строительстве

Ниже приведены типа фундамента , используемого в строительстве,

1.

Изолированная раздвижная опора

Это один из самых простых и популярных во всем мире фундаментов. Изолированная опора в основном используется для поддержки одной колонны. Такой тип фундамента подходит, когда колонны не расположены близко друг к другу.

Ступенчатый опора
Простая раздвинуть опору.
наклонный опора.

Ступенчатая опора

Этот тип опор снабжен ступеньками по бокам фундамента, также известный как полестар.Шаг или полюсная звезда начинается снизу вверх до размера столбца. Ступенчатые опоры обычно используются при большой нагрузке от верхней надстройки.

Простые раздвижные опоры

В простом фундаменте сооружается только фундамент, за которым следует колонна. Этот тип опор подходит, когда нет чрезмерной большой нагрузки, исходящей от верхней части конструкции, как в случае ступенчатых опор.

Наклонная опора

В этом типе фундамента используется фундамент, за которым следует колонна .Но наклон дан для соединения основания с размером колонны и он также по форме напоминает трапецию. Это также известно как трапециевидная наклонная опора.

Преимущества изолированного фундамента

В этом типе опалубочного материала для опалубки требования очень меньше, что делает его более экономичным по сравнению с другими.
Квалифицированный персонал не требуется.
Экономия времени благодаря простой форме.

Пригодность

Если столбцы не расположены близко друг к другу.
Меньше нагрузки на опоры.
Безопасная несущая способность почвы обычно высока на небольшой глубине.

2. Стеновые опоры Фундамент стены

Стеновые опоры представляют собой подкладные или раздвижные и ленточные опоры, которые используются для поддержки структурных или неструктурных стен для передачи и распределения нагрузок на почву. Все основания проходят вдоль стены. Толщина и размер фундамента указываются в зависимости от типа почвы на участке.Ширина опоры обычно в 2-3 раза превышает ширину стены.

В этом фундаменте фундамент стены может быть построен из простого бетона, железобетонного камня, кирпича. Стеновой фундамент лучше всего подходит для небольших зданий.

Пригодность:

Может быть более эффективным для несущих конструкций и строительства ограждающих стен.

3.

Комбинированные опоры

Комбинированные опоры предусмотрены, когда колонна расположена близко друг к другу.Чтобы их опоры перекрывали друг друга, и когда несущая способность почвы ниже, используется этот тип опоры. В таком случае, когда колонны расположены близко друг к другу и если мы обеспечиваем отдельные изолированные опоры, они будут перекрываться, в таком случае лучше обеспечить комбинированную опору, чем изолированную опору.

Ниже представлена ситуация, когда мы можем использовать комбинированные опоры,

Когда межцентровое расстояние между колоннами небольшое, а грунт имеет низкую несущую способность.Отдельные опоры колонн могут перекрывать друг друга.
В случае, если колонна расположена рядом с линией собственности и линией канализации, центр тяжести колонны не будет совпадать с опорой. Затем необходимо совместить эту опору с опорой соседней внутренней колонны.
Размеры одной стороны опор ограничены по любой причине, поэтому опоры колонн можно комбинировать.

Пригодность:

Для Колонны расположены близко друг к другу.
Колонна расположена рядом с линией собственности или канализацией.

Подробнее: Какой цемент лучше всего подходит для жилищного строительства

4. Консольные или ленточные опоры

Когда две или более опоры соединяются балкой, это называется комбинированной опорой, а опора, соединяющая балку, называется ремнем.

Это важный фундамент. Когда квадратное или прямоугольное основание, расположенное рядом с линией собственности, и если оно концентрически расположено под колонной, будет переходить в прилегающую собственность, что может быть недопустимо.Альтернативой в такой ситуации может быть трапециевидная комбинированная опора.

Консольные или ленточные опоры

Иногда, когда расстояние между этой колонной и соседней колонной велико, комбинированная трапециевидная опора будет довольно узкой с высокими изгибающими моментами. В таком случае может быть предусмотрена ленточная опора.

Ременная балка, предназначенная для соединения двух опорных колонн, не остается в контакте с почвой и, таким образом, не передает никакого давления на почву.

Основная функция стропильной балки — передача нагрузки сильно нагруженной внешней колонны на внутреннюю. При передаче этой нагрузки опора ремня должна испытывать силу сдвига и изгибающий момент. Это следует учитывать при проектировании консольных или ленточных опор.
На рисунке ниже показаны различные положения, в которых можно использовать эту опору, и их выбор зависит от физических условий в каждом конкретном случае.

Пригодность

Столбец расположен рядом с линией собственности, и его размер ограничен

5.Плот или матовый фундамент

Плотный фундамент также известен как фундамент Mat, — это сплошная плита, которая покрывает всю площадь строительства фундамента и переносит свой вес на землю.

A Плотный фундамент также используется для грунта с низкой несущей способностью , поскольку он распределяет вес здания по всей площади здания, а не по меньшей зоне или отдельной точке. В конечном итоге снижает нагрузку на каждый участок почвы.

Концепция напряжения очень проста для инженеров-строителей. Мы знаем, что стресс — это соотношение веса к площади. Например, если здание размером 10 м x 10 м, весит 100 тонн и имеет плотный фундамент, то нагрузка на почву составляет вес / площадь = 100/100 = 1 тонна на квадратный метр.

В другом случае, если одно и то же здание имеет 4 отдельных опоры, каждая размером 1м x 1м, тогда общая площадь фундамента будет 4 м2, а нагрузка на почву будет 100/4, что составляет около 25 тонн. за квадратный метр.Так увеличивается нагрузка на единицу площади фундамента.

Пригодность

Рекомендуется для уплотненных грунтов, таких как очень мягкая глина, аллювиальные отложения и сжимаемый заполняющий материал, где ленточный, подушечный или свайный фундамент не может обеспечить прочный фундамент без чрезмерной выемки грунта.

Подробнее: Производство цемента — мокрый процесс с технологической схемой

Фундамент глубокий

Фундамент, у которого глубина фундамента больше ширины фундамента, называется глубоким фундаментом.

1.

Фундамент свайный

Свайный фундамент — это тип глубокого фундамента, сделанный из бетона, дерева или стали. Это похоже на колонну небольшого диаметра, которую вбивают в землю или бросают в нее. Проще говоря, у свайного фундамента глубина больше, чем у неглубокого фундамента. Этот фундамент в основном используется при строительстве мостов.

Этот тип фундамента используется, когда грунт под фундаментом не имеет достаточной несущей способности, чтобы выдерживать нагрузку здания в глубокие почвы вплоть до твердых слоев.Основная функция свайного фундамента заключается в передаче нагрузок на нижний уровень земли за счет комбинации фрикционной сваи и концевой сваи в точке сваи или в основании.

Пригодность

Мы используем свайный фундамент, когда:
1. Сжимаемый или слабый верхний слой грунта
2. Наличие горизонтальных сил3. Расширяющиеся грунты в основании
4. Поднимающие силы
5. Эрозия почвы

2.

Фундамент пирса или кессона

Кессон — это один из типов водонепроницаемой подпорной конструкции, используемый при строительстве бетонной плотины, в качестве причала при строительстве моста на реке или для ремонта судов.Кессон представляет собой сборный полый ящик или цилиндр, погруженный в воду или землю на некоторую желаемую глубину и затем заполненный бетоном, образуя фундамент.

Фундамент из кессона в основном используется для строительства мостов и других сооружений, требующих фундамента под реками и другими водоемами. Это связано с тем, что кессон можно плавно переносить на строительную площадку и погружать в воду для использования в качестве опоры фундамента.

Они похожи на свайные фундаменты, но устанавливаются другим способом.Кессонный фундамент используется, когда грунт с достаточной несущей способностью находится под поверхностными слоями слабых материалов, таких как насыпь или торф.

Это один из типов глубоких фундаментов, которые сооружаются над уровнем земли, а затем опускаются до необходимого уровня путем выемки грунта или выемки грунта внутри кессона.

Пригодность

Под водой Строительство опоры моста, подпорной стены или заболоченного сооружения.

Типы опор

Классификация опор в конструкции, приведенная ниже,

Классификация фонда

1.

Фундамент мелкий

Когда глубина фундамента меньше ширины фундамента, это называется неглубоким фундаментом. Обычно неглубокий фундамент кладут на глубину не более 6 футов от самого нижнего готового пола.

Неглубокий фундамент обычно используется когда,

(1) Достаточный подшипник вместимость почвы доступна на мелководье, а

(2) Материал или слои фундамента не привести к неоправданному урегулированию.

Неглубокий фундамент имеет минимальную глубину около 800 мм и максимальную глубину не более 4 метров от земли.Фундаменты этого типа популярны при строительстве малоэтажных домов.

Опоры являются важным элементом конструкции, который безопасно передает нагрузку колонны, балки, плиты и подпорных конструкций на почву.

Для правильной передачи вышеуказанных нагрузок на почву опоры должны быть рассчитаны на

Предотвращение чрезмерной осадки
Минимизация дифференциальной осадки и
Обеспечение надлежащей защиты от опрокидывания и скольжения.

Посмотреть видео: различные типы опор с помощью 3D-модели

Подробнее:

Фундаменты мелкого заложения и их использование

Фундамент мелкого заложения подразделяется на следующие категории: —

1. Раздвижная опора
2. Комбинированная опора
3. Плотный фундамент
4. Кольцевая плита или кольцевой фундамент.

Тип 1.Распределенное основание : Фундамент, который передает нагрузку от стены или колонны на большую ширину, называется раздельным фундаментом или опорой. Основание для раздвижных стен, предназначенное для стен несущей конструкции, называется настенным, непрерывным или ленточным фундаментом.

и. Ленточные фундаменты: Ленточные фундаменты изготавливаются из каменной кладки или бетона и имеют ступенчатое поперечное сечение. В настоящее время бетон набирает популярность в строительной отрасли, а несущие конструкции и ленточные фундаменты в некоторой степени устаревают, за исключением небольших жилых домов с небольшой нагрузкой.Его также называют непрерывным фундаментом или стеновым фундаментом.

ii. Изолированная опора: раздвижная опора, расположенная к колоннам каркасной конструкции, известна как изолированная опора, опора колонны или опорный фундамент.

Он расположен под колонной для надежного распределения нагрузок на грунт основания. Этот тип фундамента предназначен для поддержки одиночных колонн, а также когда колонны размещаются на сравнительно большом расстоянии друг от друга. Это очень рентабельно.

Тип 2. Комбинированные опоры : Комбинированные опоры эффективны, когда опоры двух соседних колонн расположены слишком узко или перекрываются.Он подразделяется на следующие категории: —

и. Прямоугольная опора: Комбинированная опора обычно имеет прямоугольную форму, чтобы выдерживать эквивалентные нагрузки на колонну.

ii. Трапециевидная опора: для неравномерных нагрузок на колонну следует использовать трапециевидную опору, чтобы гарантировать, что центр тяжести (ЦТ) нагрузок на колонну перекрывается с ЦТ фундамента в плане.

iii. Ленточная опора: для опор, расположенных рядом с линией собственности, необходимо использовать строповочную опору, чтобы убедиться, что край опоры, примыкающий к линии собственности, не расширяется в соседнюю площадку.В этой ситуации основание, прилегающее к линии собственности (внешнее основание), прикрепляется к основанию внутри участка (внутреннее основание) с помощью балки ремня.

Ленточная балка передает нагрузку от внешней опоры колонны только на внутреннюю опору во время структурных воздействий.

Тип 3. Плотный фундамент : Плотный фундамент, также известный как основания плота или матовый фундамент, снабжен железобетонными плитами постоянной толщины (обычно от 150 мм до 300 мм), которые расширяются на большую площадь, часто на всю площадь здание.Они распределяют нагрузку, передаваемую через ряд колонн или стен по площади фундамента.

Плотный фундамент в основном устраивают, когда вся площадь всех опор превышает 50% загруженной площади. Он также подходит для тяжелых конструкций, расположенных на сильно сжимаемых и слабых грунтах, расширяющихся на большую глубину.

Тип 4. Кольцевая плита или кольцевой фундамент : Кольцевой фундамент иногда устраивают для большего водяного резервуара с его колоннами, прикрепленными через кольцевую балку и опирающимися на кольцевую плиту.

Как долго нужно ждать снятия бетонной опалубки?

Инженерная опалубка — это форма, в которую заливается бетон для создания стен, плит, колонн и многих других типов цементных конструкций. Инженерная опалубка — это металлическая форма, обычно из стали или алюминия, которая дает подрядчикам возможность создавать конструкции самых разных форм и размеров. Это экономичная альтернатива традиционной деревянной опалубке; спроектированную опалубку можно повторно использовать до 2000 раз, если за ней правильно ухаживать.

После затвердевания бетона внутри форм опалубку можно снимать. Этот процесс иногда называют зачисткой или опалубкой.

Если вы работаете над проектом, требующим значительных усилий по формованию, вам может быть интересно, как можно ускорить процесс снятия бетонной опалубки. Неплохо было бы приблизительно знать, сколько времени вам следует подождать и при каких условиях возможно удаление без повреждений. Это поможет вам лучше спланировать удаление в соответствии с графиком, который не замедлит ваш проект.

Точное время, в течение которого опалубка должна оставаться на месте, зависит от рабочей площадки. Такие вещи, как тип цемента, климат, добавки, размер форм и структуры — все это будет иметь влияние на готовый продукт.

Ошибок, которых следует избегать

Есть много причин, по которым бетон не схватывается правильно, или в нем появляются трещины и структурные проблемы. Хорошая новость в том, что это можно предотвратить, вам просто нужно знать о типичных ошибках, которые допускаются при заливке бетона.Вот несколько:

Не хватает бетона
Использование неправильного типа бетона или добавок
Заливка на неподготовленный участок
Использование неправильного соотношения вода / цемент
Отсутствие инструментов для отделки под рукой или выезд с участка без отделки свежеуложенного бетона
Нетерпеливость и снятие опалубки до того, как бетон застынет

Общие практические правила

Процесс отверждения требует контроля и поддержания влажности и температуры внутри опалубки.Очень важно оставить опалубку на месте как можно дольше. Инженер должен всегда присутствовать в процессе удаления, и должны соблюдаться все государственные или местные предписания.

Как правило, Американский институт бетона рекомендует следующее:

ASTM C 150 Цемент I типа: 7 дней
Цемент ASTM C 150 Тип II: 10 дней
Цемент ASTM C 150 Тип III: 3 дня
ASTM C 150 Цемент типа IV или V: 14 дней
Цементы ASTM C 595, C 845, C 1157: варьируются

Мы можем более внимательно изучить некоторые рекомендации для конкретных структур.Всегда уточняйте у инженера на объекте точный срок, в течение которого ваши бетонные формы должны застыть должным образом. Ниже приведены общие правила для обычного портландцемента (OPC):

Стены и колонны можно снять примерно через 24-48 часов
Плиты с оставленными под ними подпорками обычно можно снять через 3-4 дня
Софиты с оставленными под ними подпорками можно снять через неделю
Опоры, поддерживающие плиты ниже 15 футов, можно снять через неделю
Опоры, поддерживающие плиты высотой более 15 футов, можно снять через две недели
Стойки опорных балок и арок ниже 20 футов можно снять через две недели
Стойки опорных балок и арок более 20 футов могут быть сняты через три недели

При использовании портландского пуццоланового цемента (PPC) время до снятия опалубки составляет 10/7 от указанного выше.

Читать о _

Опалубка для ленточного мелкозаглубленного фундамента: Заливаем мелкозаглубленный ленточный фундамент своими руками

Страница не найдена — ГидФундамент

Страница не найдена — ГидФундамент

Опалубка для фундамента ленточного мелкозаглубленного.

Опалубка для мелкозаглубленного ленточного фундамента

Реклама на сайте и СТРОИТЕЛЬНЫЕ КОНСУЛЬТАЦИИ

Заказать индивидуальную строительную консультацию

Проекты домов Андрея Дачника

Как выполняется устройство ленточного мелкозаглубленного фундамента

Что собой представляет ленточный фундамент

В каких случаях рационально использовать мелкозаглубленный фундамент

Как проходит процесс строительства

Какие дополнительные нюансы необходимо учитывать

Возведение мелкозаглубленного фундамента своими руками

Мелкозаглубленный ленточный фундамент, узнайте как!

Типы ленточных мелкозаглубленных фундаментов

Этап подготовительных работ

Необходимые инструменты и материалы

Разметка ленточного фундаментного основания

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент — быстро, экономично, надежно

Общее представление

Технология строительства

Опалубка для мелкозаглубленного ленточного фундамента

особенности, преимущества, материалы, инструкция по строительству

Характерные особенности

Преимущества мелкозаглубленного ленточного фундамента

Необходимые материалы

Технология возведения монолитного варианта

Технология создания из бетонных блоков

🔨 расчёт, технология, возведение своими руками видео, отзывы.

Мелкозаглубленный ленточный фундамент — расчеты

Расчет материалов для уплотняющей подсыпки

Расчет массы бетона

Расчет материалов для армирования основания

Мелкозаглубленный ленточный фундамент — технология возведения

Земельные работы

Монтаж опалубки

Армирование

Заливка бетона

Мелкозаглубленный ленточный фундамент своими руками (видео)

Отзывы о мелкозаглубленном ленточном фундаменте

Наши услуги

Опалубка фундамента для плотины — Bamenda FormWorks

Типы опор и их использование в строительстве

1. Ленточный фундамент:

6. Ленточная опора:

7.Плотный фундамент:

8. Наклонное или трапециевидное основание:

Также читайте —

Различия между супервайзером и инженером на объекте.

Если вам нравится эта статья, поделитесь ею со своими друзьями, а также отметьте нашу страницу

Типы фундаментов | Что такое фонд | Типы опор | Виды фундамента дома

Что такое фундамент?

1.

3.

1.

2.

1.

Фундаменты мелкого заложения и их использование

Как долго нужно ждать снятия бетонной опалубки?

Ошибок, которых следует избегать

Общие практические правила

About Author

alexxlab

Добавить комментарий Отменить ответ

Рубрики
