Бетонная подготовка под фундамент: требования СНиП, устройство подбетонки

Дата: 27 октября 2018

Просмотров: 8259

Коментариев: 1

Осуществляя строительство, важно правильно выполнить предварительные расчёты, а также технически грамотно, качественно подготовить основание, которое определяет устойчивость фундамента здания. Бетонная подготовка под фундамент представляет собой комплекс работ по возведению подушки под будущим объектом.

Выбор оптимального варианта выполнения подготовительных мероприятий влияет на надежность фундамента, срок эксплуатации объекта строительства. Правильно подготовленная основа, пропорционально площади, перераспределяет действующие на грунт нагрузки, предотвращает утечку цементной массы, которая возможна в процессе заливки раствора бетона.

Формирование подушки – ответственная операция. Именно поэтому технические требования, определяющие особенности выполнения подготовительных мероприятий, технологию, необходимый материал, толщину слоя, используемого для подушки, регламентируют СНиП и свод правил, рекомендации которых рассмотрим далее более детально.

Перечень основных норм и требований предфундаментной подготовки изложен в СНиП

Существует ряд технических требований, регламентирующих технологию ведения подготовительных работ, выбор материала и толщину слоя, применяемого для подушки

Нормативные документы

Требованиям, каких нормативных документов и правил, должно соответствовать устройство бетонной подготовки под фундамент?

При осуществлении промышленного и гражданского строительства сооружение любых видов конструкций подчиняется специальным положениям, приведенным в отраслевых и государственных стандартах, строительных нормах и правилах, а также сводах правил.

Главной документацией, регламентирующей специфику работ, являются:

  • СНиП 52–01, выпущенные в 2003 году, посвящены конструкциям из бетона и железобетона;
  • СП 50–101, утвержденные в 2004 году, содержащие требования к проектированию и устройству оснований фундаментов;
  • СП 52–101 (2003), посвященные конструкциям без предварительно напряженной арматуры;
  • СНиП 2.02.01, разработанные в 1983 году, регламентирующие параметры оснований объектов строительства;
  • СП 63.13330.2012 – свод правил, объединяющий требования к строительным сооружениям.

Указанные стандарты четко определяют особенности мероприятий, связанных с устройством фундаментов, их проектированием. Они учитывают:

  • Особенности почвы на участке строительства.
  • Специфику объекта застройки.
  • Требования экологичности.
  • Действующие усилия.
  • Степень сейсмической активности.

Требования нормативных документов подлежат неукоснительному выполнению строительными компаниями и организациями, осуществляющими проектные работы.

Толщина и ширина бетонной подготовки для фундамента рассчитывается, согласно СНиП

Устройство любых конструкций при возведении гражданских и промышленных объектов подчиняется определенным требованиям

Разновидности подготовки

Требования строительных норм и сводов правил предусматривают, что для формирования основания необходимо выполнять один из указанных видов подготовки. Перечислим возможные варианты:

  • основа из тощего бетона, характеризующегося невысокой маркой, малым процентным содержанием вяжущих ингредиентов;
  • щебеночная подготовка под основу, толщиной 200 мм, обеспечивающая значительное снижение расхода цемента. Щебень уплотняют, заливают раствором битума;
  • профильное мембранное основание, объединяющее особенности указанных выше видов работ.

Повышенную прочность обеспечивает первый вариант, после которого удобнее выполнять дальнейшие работы по обустройству фундамента. Остановимся на нем подробно.

Главные задачи подбетонки

Устройство бетонной подготовки под фундамент обеспечивает требуемое состояние основания, обладающего необходимой несущей способностью, достаточной для восприятия прилагаемых усилий. Именно поэтому строительные нормы уделяют ей повышенное внимание. Каково основное назначение подбетонки, являющейся базой монолитных конструкций? Какие задачи она выполняет?

На бетоне возводить фундамент намного проще, особенно в зимний период

Бетонную подготовку под фундамент применяют, прежде всего, при возведении плитных и ленточных армированных конструкций

Основные функции:

  • Обеспечение защиты залитого раствора от вытекания, что способствует быстрому затвердеванию основы в соответствии с требованиями технологии, улучшению ее качества. Недостаток влаги является причиной растрескивания массива, снижения прочности основания и последующего его разрушения с течением времени.
  • Создание плоской поверхности, позволяющей геометрически правильно, устойчиво установить каркас основания и выполнить армирование в соответствии с требованиями СНиП.
  • Выравнивание реакции грунта на основание подошвы, равномерное распределение усилия по всей площади.
  • Предотвращение возможной усадки почвы под воздействием точечных усилий и значительных нагрузок.

Стадии подготовительных мероприятий

Подготовительная стадия, согласно правилам, предусматривает выполнение следующих этапов:

  • расчётной части, определяющей толщину и габариты основы фундамента, ее способность противостоять деформациям;
  • обустройства зоны работ;
  • формирование площадки.
Подготовки из щебня применяют для снижения общей стоимости фундамента и уменьшения расхода цемента

Согласно СНиП 52-01 для бетонной подготовки под фундамент в качестве основного материала используется щебень

Требования к расчетной части

Строительные правила требуют выполнять расчет усилий, которые способно воспринимать основание в следующих случаях:

  • При наличии серьезных сжимающих усилий.
  • При расположении объекта строительства вблизи насыпей, склонов или откосов.
  • При обустройстве подошвы фундамента, расположенной на слабых почвах.
Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 830 ( 7.63 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 4959 ( 45.56 % )

Зачем выбирать что-то одно? В городе квартира, а за городом — частный дом. 4613 ( 42.38 % )

Я — свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 482 ( 4.43 % )

Назад

Стандарты разрешают не выполнять расчеты несущих нагрузок, если, согласно проекту, будут выполняться мероприятия, которые не допускают смещение почвы.

В качестве усилий, действующих на основу, свод правил учитывает все передаваемые нагрузки, действующие, как кратковременно, так и на протяжении всего периода эксплуатации. Учитывается также масса находящейся ниже нулевой отметки части объекта.

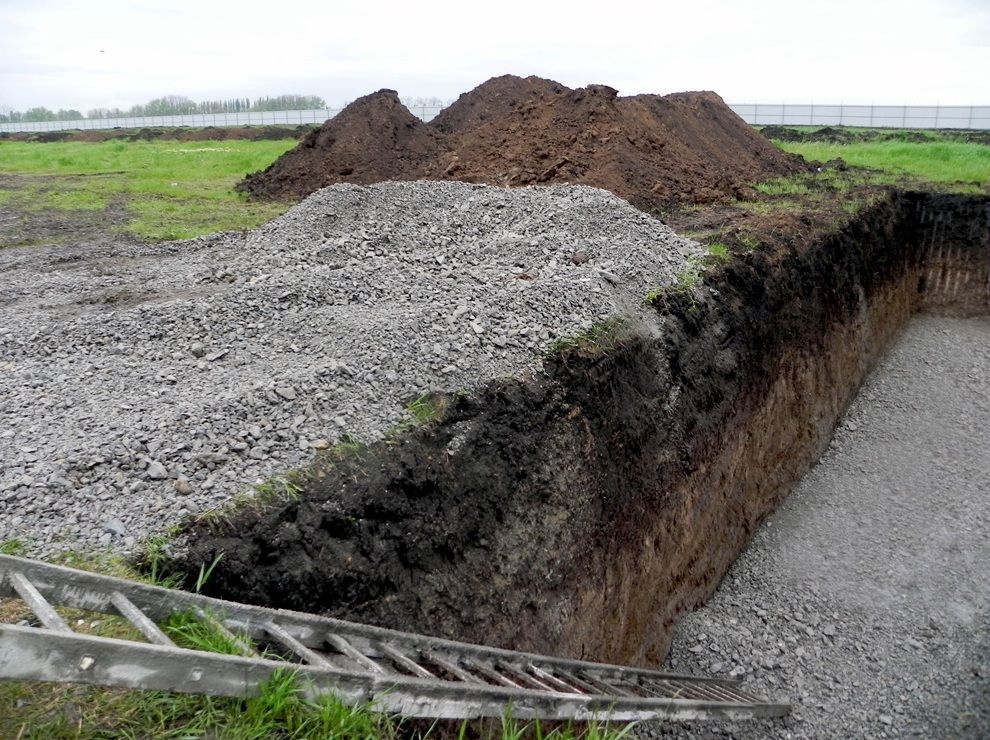

Готовим котлован

Основные стадии работ по подготовке грунта для установки бетонной фундаментной основы включают:

  • обустройство и разметку котлована, с учетом будущей толщины слоя песчано-гравийной смеси и бетона;
  • планировку и подчистку дна выемки;
  • уплотнение рыхлой почвы с использованием вибрационных плит;
Для монолитной ленты достаточно будет выкопать траншею, а для плиты потребуется котлован

Вне зависимости от типа грунта, на первом этапе работ по выполнению подготовки из тощего бетона под фундамент следует выровнять дно выемки

  • дополнительное увлажнение или осушение грунта в зависимости от результатов работ по уплотнению;
  • подсыпку песочно-щебеночной фракции толщиной 10 см, необходимой для дренажа;
  • трамбование массива;
  • нанесение гидроизоляционного слоя из пленки или полотен рубероида;
  • сборку опалубки высотой не более 30 см для бетонирования.

Только после этого приступают к выполнению работ по бетонированию. Таковы основные стадии, предусмотренные стандартами, из которых состоит бетонная подготовка под фундамент.

Выполнение армирования

Согласно строительным нормам, бетонная подготовка под фундамент предусматривает необходимость усиления бетонного массива стальной арматурой. Это мероприятие улучшает надежность находящейся ниже нулевой отметки части постройки, усиливает подбетонку.

Усиление основы осуществляется стальными сетками, связанными специальной проволокой диаметром 8 миллиметров. Конструкция укладывается на основание до заполнения опалубки смесью. Стандарты предусматривают установку вертикально расположенных стальных прутьев, обеспечивающих прочную связь фундамента с основой. Стальные прутки должны возвышаться над поверхностью основания не менее чем на 20 сантиметров.

Сетки вяжут посредством проволоки из стержней диаметром восемь миллиметров, а укладывают до заливки раствора

Армирование значительно укрепляет подбетонку и повышает надежность подземной части строения

Особенности бетонной подготовки

Основные положения, содержащиеся в строительных нормах и своде правил, связанные с выполнением подушки на базе тощего бетона:

  • Допускается применение раствора маркой М50 и выше. Для выполнения работ используется тощий бетон, представляющий собой разновидность цементного раствора, в котором содержится не более 6% цемента класса В15. Роль наполнителя играют песок и гравий.
  • Залитый массив для плит фундамента или монолитной основы должен выходить за уровень подземной части конструкции и возвышаться над ней на 100-150 мм, что обеспечивается конструкцией заблаговременно подготовленной опалубки.
  • Раствор заливается на предварительно выполненную щебеночно-песчаную основу.
  • Удаление воздушных пузырьков производится путем трамбования смеси.
  • Защита от обезвоживания поверхности обеспечивается полиэтиленовой пленкой, которой в первые дни накрывают залитую поверхность.

Можно ли выполнять подбетонку без армирования? Какая рекомендуемая строительными нормами толщина подбетонки, выполненной без усиления?

Строительные правила допускают такой вариант, для которого толщина слоя бетонного массива составляет 150-200 мм.

При обустройстве армированной основы под фундамент свод правил разрешает уменьшенную высоту основы. Толщина слоя в этом случае составляет 60-100 мм. На размер влияют масса строения, уровень залегания грунтовых вод, тип почвы.

Чтобы понять, для чего нужна бетонная подготовка под фундамент, надо внимательно изучить действующие нормативные документы

Строительные требования предусматривают минимальную высоту бетонного слоя, который должен возвышаться над поверхностью грунта не меньше, чем на 15 см

Согласно СНиП, допуск плоскостности поверхности при формировании монолитной ленты не превышает 0,5 см на каждый метр длины и не более 5 сантиметров для цельных плит, имеющих ширину свыше 25 метров.

Бетонная подготовка под фундамент особенно актуальна, если строительные мероприятия осуществляются в зимнее время, поскольку ровная поверхность облегчает дальнейшее выполнение предусмотренных проектом фундаментных работ.

Выполнение щебеночной подготовки

Использование подготовленных оснований на базе щебня позволяет уменьшить затраты на выполнение строительных мероприятий. Ведь экономится цемент, а объем расходов на приобретение щебня вполне приемлемый. Щебеночная подготовка под основание допускается сводом правил и строительными нормами. При этом толщина слоя должна быть порядка 20 сантиметров. Слой щебня должен быть тщательно утрамбован, залит жидким битумом. Заливка битумного раствора выполняется, если необходимо максимально насытить почву или сформировать гидроизолирующую битумную пленку. Указанный метод не обеспечивает высокой жесткости подложки, затрудняет выполнение фундаментных мероприятий. Он широко распространен для малоответственных строительства объектов технического назначения, подсобных помещений и вспомогательных построек.

Применение профильных мембран

Сборники строительных норм и правил при подготовке оснований предусматривают использование современных технологических решений, к которым принадлежат мембраны профильного типа. Их применение упрощает процесс формирования основы, так как исключаются виды работ, связанные с бетонированием. Отсутствие «мокрых» этапов работ обеспечивает экономию ресурсов, упрощает процесс монтажа основы. Результат – сокращение времени подготовительных мероприятий.

Итоги

Внимательно изучив сборники с действующими строительными нормами и сводом правил, строители и проектировщики получат полное представление о требованиях к мероприятиям по подготовке основания. После выполнения подготовительных работ с соблюдением рекомендаций нормативных документов, объект строительства будет отличаться прочностью, повышенной устойчивостью и сможет длительное время эксплуатироваться. Ведь бетонная подушка – оптимальное решение для обеспечения надежности строения!

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

функции, виды и алгоритм выполнения

Подбетонка под фундамент: виды, функции и технология устройства

Подбетонка (или подушка) — тонкий слой материала, которым застилают котлован перед укладкой основания фундамента. Тонкий слой бетона заливают прежде основного объема смеси, чтобы упростить и удешевить работу. Укладывается он под ленточные и плитные фундаменты.



Что такое подбетонка и зачем она нужна

Подбетонка выполняет сразу несколько полезных функций:

  • Создает гидроизоляцию фундамента, увеличивает его долговечность. Защищает от грунтовых вод, не дает влаге пройти дальше. Жидкий цементный раствор не протечет через этот слой бетона, а основание при высыхании не пойдет трещинами благодаря равномерному распределению влаги по поверхности.
  • Снижает затраты цементно-песчаного раствора. Для подбетонки берут недорогую бетонную смесь — BЗ,5-B7,5, что снижает общую стоимость проекта.
  • Организует ровную поверхность для черновой бетонной основы. На прямой площадке проще делать разметку, выставлять арматуру, крепить маяки, сборную опалубку, благодаря этому растет качество и скорость работ.
  • Исключает усадку постройки.
  • Увеличивает прочность конструкции — фундамент + армированная подбетонка.

Нормативные документы — СНиП и Свод Правил

Расчет подбетонкиФормирование подушки — ответственный процесс, поэтому технологию, материалы, подготовительные работы и толщину слоя регламентируют СНиП и Свод Правил. Сооружение конструкций в гражданском или промышленном строительстве подчиняется государственным и отраслевым стандартам. Бетонная подготовка осуществляется на основании норм, положений в следующих документах:

  • СНиП 52—01 от 2003 года о желозобетонных и бетонных конструкциях.
  • СП 50—101, утвержденные в 2004 году о проектных требованиях к возведению фундамента и подбетонки.
  • СП 52—101 (2003) о не армированных конструкциях.
  • СНиП 2.02.01 от 1983 года об основаниях строительных объектов.
  • СП 63.13330.2012 — объединенные требования к объектам строительства.

Стандарты устанавливают порядок выполнения проектных и строительных работ.

В нормах учитываются такие факторы как:

  • тип грунта на участке;
  • этажность, материал, специфика здания;
  • экологичность;
  • действующие усилия;
  • уровень сейсмической активности в регионе.

Какие бывают виды подготовки основания

Основание бывает 3 видов:

  • песчаная и щебеночная;
  • бетонная;
  • мембранная.

Песчаная и щебеночная

Песчаное основаниеНаиболее дешевый, но наименее долговечный вариант. Подходит для деревянных домов. Песок убережет постройку от пагубного воздействия влаги, так как благодаря его слою фундамент находится на том же уровне, что грунтовые воды. Поэтому такие подбетонки выбирают для участков со сложным грунтом. Подушку из песка, щебня или гравия делают толщиной 20-60 см. По дну котлована придется расстелить геотекстиль, если уровень грунтовых вод высокий.

Песок используют с зернами величиной 2-2,5 мм, лучше всего подойдет гравистый дробленый. В нем не должно быть органических остатков, иначе подушка быстро заилится. Подсыпку выполняют слоями, через каждые 50 мм необходимо делать уплотнение виброплитой или трамбовкой. Песок предварительно проливают водой. Более надежное основание получается из бетонной плиты, поэтому для жилого дома лучше установить ее.

Бетонная подушка

Этот тип потребует больших финансовых вложений, но они оправданы. Для ленточного и плиточного фундамента бетонная подготовка — лучший выбор. При их монтаже используется тяжелый армирующий каркас, который требует прочной основы. Есть два способа выполнить бетонную подушку. Первый — залить жидким битумом щебеночный слой, а второй — сделать из бетона низких марок. Если на участке нет грунтовых вод, будет достаточно 10-сантиметрового слоя.

Перед укладкой на дно котлована засыпают песок или щебень, а сверху бетонную подушку гидроизолируют битумом, водонепроницаемыми пленками или рулонными материалами. Если подбетонку не армируют, ее оптимальная толщина 15-20 см. Армирование увеличит прочность конструкции, в таком случае можно уменьшить толщину подушку на 6 см.

Подготовка с геомембраной

Материал появился на рынке недавно. Новшество заключается в шипованном профиле, который служит как для гидроизоляции, так и для укрепления грунта. Производители обещают, что с геомембранами будет меньше усадочных трещин за счет перераспределения усилий при передаче нагрузки основанию. Фибру укладывают на песчано-щебеночный слой, предварительно выложив геотекстиль. Мембранные швы сваривают. Геомембрана прочна, хорошо выдерживает перепады температур.

Пошаговая инструкция по выполнению бетонной подготовки

Заливка подбетонкиПодготовительные работы включают следующие этапы:

  • Расчетная часть. Сначала проводятся инженерно-геологические изыскания. Перед возведением фундамента и подбетонки под него выясняют глубину залегания грунтовых вод, а также уровень давления, которое вынесет почва на участке будущего здания. На основании этих данных разрабатывают план строительства и выбирают тип фундамента. Также учитывается близость к склонам и возникновение больших сжимающих нагрузок во время эксплуатации здания
  • Подготовка стройплощадки к укладке подушки. К ней переходят после обустройства котлована под фундамент. Плодородный слой вырытого грунта перемещают так, чтобы его потом можно было использовать.

В подробном руководстве рассмотрен вариант с подготовкой из тощего бетона. Такое название материал получил из-за малого содержания цемента. Хрупкость делает его непригодным для полноценного строительства, но для подушки он подойдет отлично. Используется два класса бетонных смесей в зависимости от стойкости — B7,5 или B15. Лучше выбрать первый вариант, так как во втором содержится керамзит, осложняющий использование материала. Чтобы получить кубометр раствора для подготовки из В7,5 необходимо: 160 кг цемента, 2,2 т песка, 75 л воды. Компоненты тщательно перемешивают, затем заливают на участок.

Подробный алгоритм действий для монтажа подготовки из тощего бетона:

  1. В соответствии с проектными данными выполняется разметка строительной площадки.
  2. Роются траншеи расчетной глубины. Для фундаментов с использованием монолитной плиты выкапывают котлован.
  3. Участок под фундамент выравнивается и примерно на 10 см засыпается щебнем.
  4. Щебень трамбуют виброплитой.
  5. Монтируется опалубка нужной высоты. Величина параметра зависит от толщины бетонного слоя. Для оптимального размещения армировки опалубка не должна быть ниже 15 см и выше 30см.
  6. Подушку усиливают армированием при помощи прутьев с сечением от 8 мм. Подойдет также сетка.
  7. Готовится бетонный раствор.
  8. Опалубку заливают смесью до верхнего края. Бетон трамбуют.
  9. В раствор вставляют прутки арматуры, которые должны выступать над поверхностью бетона на 20-30 сантиметров.

Подготовка подушки завершена. Перед возведением фундамента следует дождаться, пока бетон застынет.

Когда основание готово, может потребоваться дополнительная обработка — бурение отверстий и выравнивание. Такие работы выполняют алмазными инструментами.

Особенности подбетонки

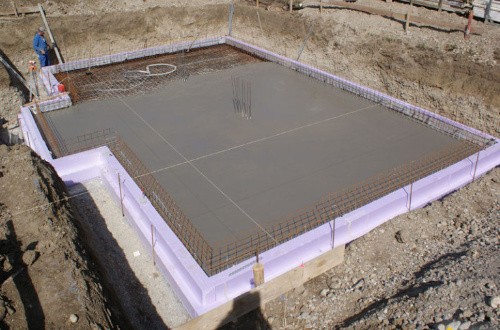

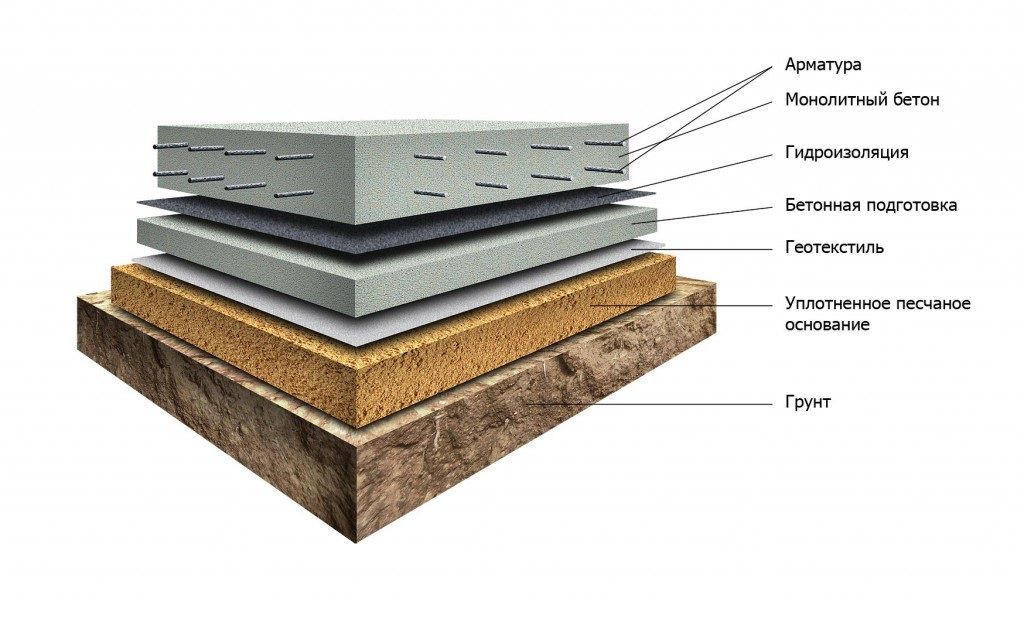

Под фундаментную плиту

Основание по фундаментную плитуДля отвода лишней влаги насыпается 10-сантиметровый слой щебня или песка, который трамбуют виброплитой. Сверху монтируется опалубка, в нее заливается смесь из тощего бетона. Чтобы снизить давление на грунт, рекомендуется оставлять запасом 10—30 см относительно площади фундамента. Это место необходимо для термоизоляционных и отделочных работ. Заливка бетона происходит до верхнего края опалубки, для лучшего сцепления с фундаментной плитой устанавливают армирующие прутья. Слой бетона оставляют сохнуть на 7—21 дней. Если связующие прутья не устанавливались, рекомендуется сверху положить два слоя гидроизоляции, а между ними теплоизоляцию. После монтируют опалубку под заливку плиты.

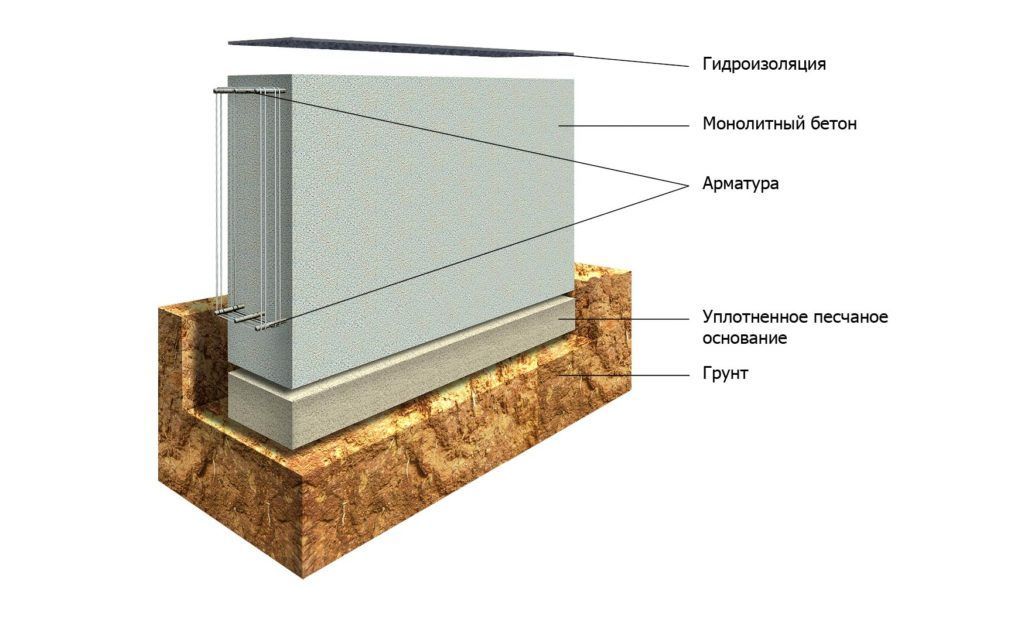

Для ленточного основания

Подбетонка выполняется иначе, чем под плиту. Площадь размечают, оставляя припуски по 10 см с каждой стороны. Роются траншеи, которые засыпают десятисантиметровым слоем щебня. После утрамбовки его покрывают битумной мастикой. Устанавливается опалубка, внутри нее делают армирование, после заливается подбетонка. Если заглубленная ленточная основа состоит из готовых блоков, в подушке рекомендуют использовать утрамбованный щебень с битумной пропиткой. Для устойчивости к разрушениям сверху можно положить гидроизоляцию, а сверху залить второй слой. Для малозаглубленного или незаглубленного фундамента можно обойтись щебнем без битума или песком.

Под блоки ФБС

Можно сделать подушку двух видов: монолитную и сборную с маркировкой ФЛ (фундамент ленточный). Сначала рассчитывается размер и процент армирования подушки для оптимального подбора марки бетона и арматуры. Далее готовится основание из щебня или песка с гравием. Слой обязательно надо утрамбовать. Подушку под фундамент из ФБС блоков делают высотой 300 мм, а ширину кратную 10 см. Класс арматуры определяется после расчета нагрузки, берутся прутья толщиной не меньше 12 мм. Армирование делают по нижнему краю, отступая от основания 70 мм, второй ряд сетки выполняют на расстоянии в 30-40 мм от верха подушки. Опалубка здесь такая же, как для ленточного фундамента. При закладке арматуры можно использовать хомуты. Финальный этап — заливка бетона и обязательное уплотнение слоя, так как прочность железобетона напрямую зависит от количества воздушных пузырьков в смеси. После завершения работ конструкция просушивается до полного затвердевания.

Что лучше — мембрана или подбетонка

Мнения специалистов расходятся. С одной стороны, профильная геомембрана — это современный и экономичный материал. Он упростит подготовку под фундамент и удешевит проект.

Что из себя представляет материал: это рулонный полимер, широко применяемый в строительстве. Его используют для дренажа, гидроизоляции, а также в подготовке основания под фундамент. Мембрану выкладывают на выровненный песчано-щебенчатый слой, поверх нее ставят арматуру.

Приступать к заливке плиты можно сразу после подготовки армированного каркаса, что значительно ускоряет процесс строительства. Подушка из тощего бетона затвердевает несколько дней. Другие достоинства мембраны: при укладке бетонной смеси она предотвращает потерю цементного молочка и дополнительно защищает фундаментную плиту от грунтовых вод.

При всех очевидных плюсах геомембраны у материала есть минусы. Специалисты на профильных форумах отмечают, что мембрана хороша для укладки полов, а под фундаменты лучше выбрать подбетонку. Дело в том, что грунт под основание фундаментной плиты невозможно выровнять идеально, соответственно не выдерживается величина защитного слоя бетона. Если сделать подбетонку с верхней частью под нивелир, в худшем случае выйдет перерасход недорогого тощего бетона. В случае с мембраной можно получить основание, не соответствующее проекту.

Нужна ли гидроизоляция подбетонки

Гидроизоляция подбетонкиПо нижней границе подушки гидроизоляция не делается, за исключением случаев, предусмотренных проектом. Гидроизоляционный слой укладывается поверх тощего бетона перед армированием. Он защищает гидроизоляцию от деформаций почвы основания.

Какими материалами пользуются для гидроизоляции:

  • битум;
  • рулонные материалы;
  • геомембрана или плотный полиэтилен.

Дополнительное крепление рулонным материалам не нужно. Полосы гидроизоляционного материала кладут в нахлест не менее 15 см, что обеспечивает прочное покрытие под арматуру и заливку бетона.

Подготовка под фундамент — важная часть строительного процесса, от которой зависит прочность и долговечность всей конструкции. Строительные нормативы регламентируют порядок возведения и параметры подбетонки. Необходимо учитывать рельеф поверхности, а также тип фундамента. При соблюдении технологии подушка обеспечит надежную гидроизоляцию и продлит срок службы здания.

Популярное


Бетонная подготовка под фундамент – требования СНиП и устройство подбетонки

Устойчивость фундаментов зависит от качества подготовки основания. Его выбор и устройство во многом определяется материалом подземных конструкций и грунтовыми условиями площадки застройки. Бетонная подготовка под фундамент считается наиболее надежной и дорогостоящей по сравнению с песчаными и щебеночными подушками. Чаще всего она выполняется под монолитными лентами и плитами с учетом требований соответствующих СНиП и СП.

Для чего нужна подбетонка

Прежде всего, подготовка участка под фундамент преследует цель упрочнения и выравнивания основания. Но бетонный слой является еще и барьером, защищающим будущий подземный монолит от потери цементного молочка, которое при бетонировании конструкции может просто просачиваться в землю или подстилающие слои щебня и песка. Подбетонка способствует удержанию влаги в растворной массе, что требуется для корректного прохождения процесса отверждения бетона. Если воды будет недостаточно, цемент не сможет полностью раскрыть свои свойства, а это приведет:

  • к появлению трещин в бетонируемой конструкции;
  • к недобору проектной прочности;
  • к дальнейшим разрушениям фундамента в период эксплуатации.

Устройство в основании подземной части дома бетонной площадки в соответствии со СНиП способствует максимально равномерному распределению нагрузок, действующих со стороны грунта и наземной части строения. Подготовка под фундамент из бетона позволяет выровнять дно выемки и устойчиво расположить в опалубке арматурный каркас для монолитной ленты или плиты. Кроме того, подстилающий слой практически исключает появление усадок грунта вследствие воздействия больших или точечных нагрузок.

Еще одна причина, определяющая для чего нужна подбетонка, заключается в том, что по жесткому и ровному слою подготовки устройство фундамента в зимний период происходит проще.


Нормативные документы – СНиП и Свод Правил (СП)

Устройство любых конструкций при возведении гражданских и промышленных объектов подчиняется определенным требованиям, указанным в соответствующих СНиП и других стандартах государственного и отраслевого значения. Бетонная подготовка под фундамент выполняется, основываясь на:

  • СНиП 2.02.01-83;
  • СП 63.13330.2012;
  • СП 50-101-2004.

В данных документах определяются мероприятия по проектированию и устройству оснований с учетом:

  • типа грунта;
  • окружающей застройки;
  • действующих нагрузок;
  • сейсмичности;
  • экологических требований.

Толщина и ширина бетонной подготовки для фундамента рассчитывается, согласно СНиП, по несущей способности и возможным деформациям. В первом случае расчет требуется, если:

  • предполагается наличие значительных сжимающих нагрузок;
  • строение предполагается размещать вблизи откосов, на склоне или насыпи;
  • под подошвой фундамента находятся слабые грунты.

Следует оговориться, что СНиП допускает не производить расчетов по несущей способности, если проектом будут предусмотрены мероприятия, исключающие смещение грунта по ранее названным причинам.

В качестве нагрузок на бетонную подготовку фундамента принимаются все передаваемые от сооружения длительные и кратковременные усилия, включая вес подземной части строения. Возможные сочетания указаны в СНиП.

Устройство подбетонки

Вне зависимости от типа грунта, на первом этапе работ по выполнению подготовки из тощего бетона под фундамент следует выровнять дно выемки. К сведению, для монолитной ленты достаточно будет выкопать траншею, а для плиты потребуется котлован. При определении глубины выемки учитывается толщина подбетонки и толщина песчано-гравийного слоя, укладываемого непосредственно на грунт.

Рыхлую почву необходимо утрамбовать, а на дно выемки подсыпать песок и щебень. Слои также трамбуются. Щебень, в этом случае, будет выполнять дренажную функцию. Далее на поверхность в качестве гидроизоляции настилаются полотна рубероида или пленки.

Бетонная подготовка под монолитную ленту или фундаментную плиту должна выступать по периметру за пределы подземной конструкции на 10-15см. С таким учетом делается щебеночно-песчаная подоснова и выполняется устройство опалубки под заливку основания. Высоту короба принимают, исходя из толщины подготовки под фундамент.

На следующем этапе замешивается тощий бетонный раствор, в состав которого входит малый объем цемента. В качестве наполнителя используется гравий и песок. После того, как бетон будет залит в опалубку, его потребуется утрамбовать, чтобы избавиться от пузырьков воздуха, и выровнять. В первые несколько дней поверхность бетонной подготовки накрывают полиэтиленовой пленкой, предотвращающей чрезмерное высыхание поверхности.

Важно знать, что основание под фундамент, не усиленное арматурой, имеет ограничения по размерам.

Армирование значительно укрепляет подбетонку и повышает надежность подземной части строения. Сетки вяжут посредством проволоки из стержней диаметром восемь миллиметров, а укладывают до заливки раствора. Для обеспечения надежного спряжения бетонной подготовки с фундаментом, в толщу основания вертикально устанавливают металлические прутья таким образом, чтобы они выступали над поверхностью бетона на 20-30см.

Оптимальной толщиной подбетонки без армирования считается 15-20см. При устройстве железобетонного основания под фундамент, размер подготовки может быть уменьшен до 6-10см. В СНиП указывается максимальное отклонение горизонтальной поверхности – не более 5мм на метр при устройстве монолитной ленты и не более 50мм для плиты шириной более 25 метров.

Бетонная подготовка под фундамент: требования СНиП, устройство подбетонки

Осуществляя строительство, важно правильно выполнить предварительные расчёты, а также технически грамотно, качественно подготовить основание, которое определяет устойчивость фундамента здания. Бетонная подготовка под фундамент представляет собой комплекс работ по возведению подушки под будущим объектом.

Выбор оптимального варианта выполнения подготовительных мероприятий влияет на надежность фундамента, срок эксплуатации объекта строительства. Правильно подготовленная основа, пропорционально площади, перераспределяет действующие на грунт нагрузки, предотвращает утечку цементной массы, которая возможна в процессе заливки раствора бетона.

Формирование подушки – ответственная операция. Именно поэтому технические требования, определяющие особенности выполнения подготовительных мероприятий, технологию, необходимый материал, толщину слоя, используемого для подушки, регламентируют СНиП и свод правил, рекомендации которых рассмотрим далее более детально.

Существует ряд технических требований, регламентирующих технологию ведения подготовительных работ, выбор материала и толщину слоя, применяемого для подушки

Требованиям, каких нормативных документов и правил, должно соответствовать устройство бетонной подготовки под фундамент?

При осуществлении промышленного и гражданского строительства сооружение любых видов конструкций подчиняется специальным положениям, приведенным в отраслевых и государственных стандартах, строительных нормах и правилах, а также сводах правил. Главной документацией, регламентирующей специфику работ, являются:

  • СНиП 52–01, выпущенные в 2003 году, посвящены конструкциям из бетона и железобетона;
  • СП 50–101, утвержденные в 2004 году, содержащие требования к проектированию и устройству оснований фундаментов;
  • СП 52–101 (2003), посвященные конструкциям без предварительно напряженной арматуры;
  • СНиП 2.02.01, разработанные в 1983 году, регламентирующие параметры оснований объектов строительства;
  • СП 63.13330.2012 – свод правил, объединяющий требования к строительным сооружениям.

Указанные стандарты четко определяют особенности мероприятий, связанных с устройством фундаментов, их проектированием. Они учитывают:

  • Особенности почвы на участке строительства.
  • Специфику объекта застройки.
  • Требования экологичности.
  • Действующие усилия.
  • Степень сейсмической активности.

Требования нормативных документов подлежат неукоснительному выполнению строительными компаниями и организациями, осуществляющими проектные работы.

Устройство любых конструкций при возведении гражданских и промышленных объектов подчиняется определенным требованиям

Требования строительных норм и сводов правил предусматривают, что для формирования основания необходимо выполнять один из указанных видов подготовки. Перечислим возможные варианты:

  • основа из тощего бетона, характеризующегося невысокой маркой, малым процентным содержанием вяжущих ингредиентов;
  • щебеночная подготовка под основу, толщиной 200 мм, обеспечивающая значительное снижение расхода цемента. Щебень уплотняют, заливают раствором битума;
  • профильное мембранное основание, объединяющее особенности указанных выше видов работ.

Повышенную прочность обеспечивает первый вариант, после которого удобнее выполнять дальнейшие работы по обустройству фундамента. Остановимся на нем подробно.

Устройство бетонной подготовки под фундамент обеспечивает требуемое состояние основания, обладающего необходимой несущей способностью, достаточной для восприятия прилагаемых усилий. Именно поэтому строительные нормы уделяют ей повышенное внимание. Каково основное назначение подбетонки, являющейся базой монолитных конструкций? Какие задачи она выполняет?

Бетонную подготовку под фундамент применяют, прежде всего, при возведении плитных и ленточных армированных конструкций

  • Обеспечение защиты залитого раствора от вытекания, что способствует быстрому затвердеванию основы в соответствии с требованиями технологии, улучшению ее качества. Недостаток влаги является причиной растрескивания массива, снижения прочности основания и последующего его разрушения с течением времени.
  • Создание плоской поверхности, позволяющей геометрически правильно, устойчиво установить каркас основания и выполнить армирование в соответствии с требованиями СНиП.
  • Выравнивание реакции грунта на основание подошвы, равномерное распределение усилия по всей площади.
  • Предотвращение возможной усадки почвы под воздействием точечных усилий и значительных нагрузок.

Подготовительная стадия, согласно правилам, предусматривает выполнение следующих этапов:

  • расчётной части, определяющей толщину и габариты основы фундамента, ее способность противостоять деформациям;
  • обустройства зоны работ;
  • формирование площадки.

Согласно СНиП 52-01 для бетонной подготовки под фундамент в качестве основного материала используется щебень

Строительные правила требуют выполнять расчет усилий, которые способно воспринимать основание в следующих случаях:

  • При наличии серьезных сжимающих усилий.
  • При расположении объекта строительства вблизи насыпей, склонов или откосов.
  • При обустройстве подошвы фундамента, расположенной на слабых почвах.

Стандарты разрешают не выполнять расчеты несущих нагрузок, если, согласно проекту, будут выполняться мероприятия, которые не допускают смещение почвы.

В качестве усилий, действующих на основу, свод правил учитывает все передаваемые нагрузки, действующие, как кратковременно, так и на протяжении всего периода эксплуатации. Учитывается также масса находящейся ниже нулевой отметки части объекта.

Основные стадии работ по подготовке грунта для установки бетонной фундаментной основы включают:

  • обустройство и разметку котлована, с учетом будущей толщины слоя песчано-гравийной смеси и бетона;
  • планировку и подчистку дна выемки;
  • уплотнение рыхлой почвы с использованием вибрационных плит;

Вне зависимости от типа грунта, на первом этапе работ по выполнению подготовки из тощего бетона под фундамент следует выровнять дно выемки

  • дополнительное увлажнение или осушение грунта в зависимости от результатов работ по уплотнению;
  • подсыпку песочно-щебеночной фракции толщиной 10 см, необходимой для дренажа;
  • трамбование массива;
  • нанесение гидроизоляционного слоя из пленки или полотен рубероида;
  • сборку опалубки высотой не более 30 см для бетонирования.

Только после этого приступают к выполнению работ по бетонированию. Таковы основные стадии, предусмотренные стандартами, из которых состоит бетонная подготовка под фундамент.

Согласно строительным нормам, бетонная подготовка под фундамент предусматривает необходимость усиления бетонного массива стальной арматурой. Это мероприятие улучшает надежность находящейся ниже нулевой отметки части постройки, усиливает подбетонку.

Усиление основы осуществляется стальными сетками, связанными специальной проволокой диаметром 8 миллиметров. Конструкция укладывается на основание до заполнения опалубки смесью. Стандарты предусматривают установку вертикально расположенных стальных прутьев, обеспечивающих прочную связь фундамента с основой. Стальные прутки должны возвышаться над поверхностью основания не менее чем на 20 сантиметров.

Армирование значительно укрепляет подбетонку и повышает надежность подземной части строения

Основные положения, содержащиеся в строительных нормах и своде правил, связанные с выполнением подушки на базе тощего бетона:

  • Допускается применение раствора маркой М50 и выше. Для выполнения работ используется тощий бетон, представляющий собой разновидность цементного раствора, в котором содержится не более 6% цемента класса В15. Роль наполнителя играют песок и гравий.
  • Залитый массив для плит фундамента или монолитной основы должен выходить за уровень подземной части конструкции и возвышаться над ней на 100-150 мм, что обеспечивается конструкцией заблаговременно подготовленной опалубки.
  • Раствор заливается на предварительно выполненную щебеночно-песчаную основу.
  • Удаление воздушных пузырьков производится путем трамбования смеси.
  • Защита от обезвоживания поверхности обеспечивается полиэтиленовой пленкой, которой в первые дни накрывают залитую поверхность.

Можно ли выполнять подбетонку без армирования? Какая рекомендуемая строительными нормами толщина подбетонки, выполненной без усиления? Строительные правила допускают такой вариант, для которого толщина слоя бетонного массива составляет 150-200 мм.

При обустройстве армированной основы под фундамент свод правил разрешает уменьшенную высоту основы. Толщина слоя в этом случае составляет 60-100 мм. На размер влияют масса строения, уровень залегания грунтовых вод, тип почвы.

Строительные требования предусматривают минимальную высоту бетонного слоя, который должен возвышаться над поверхностью грунта не меньше, чем на 15 см

Согласно СНиП, допуск плоскостности поверхности при формировании монолитной ленты не превышает 0,5 см на каждый метр длины и не более 5 сантиметров для цельных плит, имеющих ширину свыше 25 метров.

Бетонная подготовка под фундамент особенно актуальна, если строительные мероприятия осуществляются в зимнее время, поскольку ровная поверхность облегчает дальнейшее выполнение предусмотренных проектом фундаментных работ.

Использование подготовленных оснований на базе щебня позволяет уменьшить затраты на выполнение строительных мероприятий. Ведь экономится цемент, а объем расходов на приобретение щебня вполне приемлемый. Щебеночная подготовка под основание допускается сводом правил и строительными нормами. При этом толщина слоя должна быть порядка 20 сантиметров. Слой щебня должен быть тщательно утрамбован, залит жидким битумом. Заливка битумного раствора выполняется, если необходимо максимально насытить почву или сформировать гидроизолирующую битумную пленку. Указанный метод не обеспечивает высокой жесткости подложки, затрудняет выполнение фундаментных мероприятий. Он широко распространен для малоответственных строительства объектов технического назначения, подсобных помещений и вспомогательных построек.

Сборники строительных норм и правил при подготовке оснований предусматривают использование современных технологических решений, к которым принадлежат мембраны профильного типа. Их применение упрощает процесс формирования основы, так как исключаются виды работ, связанные с бетонированием. Отсутствие «мокрых» этапов работ обеспечивает экономию ресурсов, упрощает процесс монтажа основы. Результат – сокращение времени подготовительных мероприятий.

Внимательно изучив сборники с действующими строительными нормами и сводом правил, строители и проектировщики получат полное представление о требованиях к мероприятиям по подготовке основания. После выполнения подготовительных работ с соблюдением рекомендаций нормативных документов, объект строительства будет отличаться прочностью, повышенной устойчивостью и сможет длительное время эксплуатироваться. Ведь бетонная подушка – оптимальное решение для обеспечения надежности строения!

для чего нужна, виды и порядок выполнения. Снип на бетонную подготовку под фундамент нормы и правила подбетонки Способы устройства подбетонки

Разница качества основания домов зависит не только от материалов, использованных для возведения, но и от того, как было подготовлено место, перед тем как началось строительство. Возводя дом, стоит принять решение, подходит ли бетонная подготовка под фундамент, как самая качественная и устойчивая, или для этой почвы лучше выбрать другую. Песчаная или щебневая подготовка менее надёжна, труднее в создании, но дешевле в стройматериалах и времени на укладку.

Для чего используют подготовку

Чаще всего бетонную подготовку используют под заливной фундамент или для повышения прочности и устойчивости основания дома.

Причины сделать подбетонку:

  1. Дополнительная гидроизоляция, которая замедляет поднятие влаги из грунта в фундамент.
  2. Ровная строительная площадка, убирает любые неровности, оставленные при разрытии котлована техникой или строителями, позволяет выровнять перепады до 10 см.
  3. Препятствует впитыванию в почву «бетонного молочка», из-за того, что бетонная заливка производится не на открытый грунт, а на твёрдое основание, основа при застывании имеет одинаковую плотность, что повышает её эксплуатационные качества.
  4. Облегчает монтирование арматуры, даёт возможность использовать фиксаторы, защищая арматуру основания от коррозии.
  5. Исключает искривление арматуры вследствие вдавливания в грунт под весом не застывшего бетона.

Какие бывают виды подготовок

Подготавливая площадку под монолитный или ленточный фундамент, можно выбрать разные материалы в зависимости от нужных характеристик, бюджета и трудности в установке своими силами. Главными причинами выбрать тот или иной вариант являются выносливость грунта, его влажность, планируется ли цоколь или подвальный этаж. Также важно, какой тип опоры будет использоваться, не заглублённый, малозаглублённый или заглублённый. Из каких материалов, и каким способом он будет возводиться, заливным или из готовых блоков, ленточным или плитным.

К сожалению, СНиП 52–01-2003 и СП 50–101-2004 не дает чётких рекомендаций, в каком случае и какую подготовку проводить, поэтому причиной для выбора является тип фундамента и используемые для него материалы.


Песчаная подготовка

Самый простой и дешёвый способ выровнять грунт для строительства, это песчаная подготовка под основу, для лёгких деревянных домиков используется достаточно часто, но не подходит для домов с расчётным сроком службы более 10 лет. Она ненадёжна, постепенное смешение с грунтом и прорастания корнями растений вызывает проседание под весом здания, возможны перекосы и трещины полов и стен. Низкая влагоустойчивость требует дополнительной гидроизоляции, для предотвращения сырости в помещениях.

Бетонная подготовка

Используется «тощий» бетон с максимум 6% содержанием цемента, основным наполнителем которого выступает песок, иногда щебень или гравий. Заливают тонким слоем по всей площади будущего фундамента, толщина бетонной подготовки зависит от типа грунта, веса дома и уровня залегания грунтовых вод. В зависимости от этих трёх факторов толщина может быть от 4 до 10 см.

Подготовка мембранами из профиля

Новый способ подготовки фундамента, лёгкий в монтаже и менее дорогой, чем бетонный или щебневой. Несмотря на заверение производителей о прочности и аналогичной долговечности, пользуется меньшим спросом.

Если есть возможность, чаще выбирают проверенные подбетонки. Из-за дополнительных расходов на теплоизоляцию стоимость может доходить до цены стандартной подготовки.

Щебневая подготовка

Щебёночная подготовка под фундамент используется, если не предусмотрено армирование или неравномерное распределение веса. Щебень засыпают толщиной от 15 до 20 см, заливая его битумом до образования плёнки или полной пропитки слоя. Для тяжёлых домов является ненадёжной из-за неоднородности щебня, может привести к перекашиванию и трещинам в фундаменте и стенах.

В холодное время года щебёночную подготовку почти не используют из-за трудности создания нужной температуры для битумной заливки.


Предварительные работы перед заливкой подбетонки

Строительство фундамента и подготовки для него начинают с инженерно-геологических работ, чтобы выяснить, как глубоко залегают грунтовые воды, и какое давление может вынести земля на месте будущего дома. Составляется план строительства и выбирается тип фундамента, монолитный или ленточный, заливной или сборного типа.

Прежде чем создавать бетонную подушку, надо произвести разметку территории для того, чтобы вырыть котлован. Он должен давать возможность сделать опалубку для заливки, поэтому с каждой стороны от будущей опоры делается отступ минимум 30 см.

Снимается плодородный слой грунта и переносится в другое место, где его можно будет использовать. В глубину яма под фундамент должна быть минимум на 20 см больше, чем планируемая высота опоры.

Если будет укладываться теплоизоляция, то глубину ямы увеличивают на ширину дополнительных слоёв.

Способ приготовления тощего бетона

Тощим бетон называют из-за очень маленького содержания цемента, что из-за хрупкости делает его бесполезным при полноценном строительстве, но идеальным для бетонных подготовок под фундамент. В зависимости от стойкости выбор предоставлен 2 классами бетонных смесей, это B7,5 и B15, последний сложнее в использовании из-за большого содержания керамзита.

Для получения кубометра готового раствора из В7,5 нужно:

  • 160 кг цемента, это 6,4 мешков цемента весом по 25 кг;
  • 2,2 т песка;
  • 75 л воды.

Всё составляющие надо хорошо перемешать и залить на подготовленный участок.

При изготовлении B15 нужна специальная техника, чтобы получить однородную консистенцию готовой смеси.

Подбетонка для монолитной плиты


На очищенное пространство высыпают 10 см щебня или песка и утрамбовывают с помощью вибрационной плиты. Это делается для отвода лишней влаги от основания, благодаря чему оно прослужит дольше.

На щебневую подушку монтируется опалубка, в которую будет заливаться бетонная масса из цемента B7,5. Опалубку делают такой высоты, чтобы залитый бетон образовал ровный верх, на который будет уложено основание дома. Она должна быть минимум 10 см и максимум 30 см высотой.

Часто при монтаже опалубки устройство бетонной подготовки под фундамент советуют делать с запасом площади на 10–30 см относительно фундамента. Это делается для того, чтобы уменьшить давление на грунт и оставить место под термоизоляцию и отделочные работы, которые предотвращают разрушение фундамента со стороны стен.

Заливают бетон вровень с верхом опалубки, выравнивают и иногда утрамбовывают с помощью виброплиты. Для лучшего сцепления с заливной фундаментной плитой в подбетонку устанавливают прутья 0,8 см в диаметре, выступающие на 10 см из подготовки, если основание планируется большое, то подбетонку придётся заливать по частям для того, чтобы вставить связующую арматуру.

Если покупается готовая бетонная плита, а не заливается, то прутья не устанавливают.

После этого слой тонкого бетона оставляют высохнуть в течение 7–21 дней в зависимости от погоды. Иногда для тяжёлых зданий проводится армирование подложки сеткой с арматурой 0,8 см в сечении. Кроме того, размер такой подложки должен быть минимум 15 см.

Если не были установлены связующие прутья в подложку, то на готовый настил советуют положить слоями гидроизоляцию, теплоизоляцию из ЭППС, а потом опять гидроизоляцию. После этого можно монтировать опалубку для заливания монолитной плиты основы.

Как заливают и утепляют бетонную подготовку можно увидеть на видео:

Подбетонка для ленточного основания

Бетонная подготовка под фундамент ленточного типа отличается от подготовки для плиты. Копают траншею, которая шире на 40 см, с каждой стороны от ленты фундамента. Выравнивают дно траншеи и укладывают гидроизоляцию. Монтируют опалубку высотой 20–30 см и заливают бетонную смесь.

Бетонная подготовка под фундамент — функции подбетонки и последовательность работ

Грунты обладают неоднородной структурой. Под большими нагрузками они могут сжиматься, проседать и разрушаться. Чтобы равномерно распределить давление от постройки, уменьшить осадку дома и предотвратить дальнейшие усадочные деформации, под фундаменты устраивают различные виды подготовок — песчаную, щебеночную, гравийную или бетонную.

При слабых грунтах — торфяниках, сапропелях, переувлажненных глинах или илистых почвах — этого бывает недостаточно. В этом случае основание возводят по бетонной подготовке под фундамент.

Для чего нужна подбетонка, в каких случаях ее устраивают из бетона, а когда можно обойтись более дешевым вариантом — песчаной или щебеночной подготовкой?

Подбетонка

Подбетонка

Функции подбетонки

Бетонная подготовка под фундамент представляет собой прослойку из тощего бетона между щебеночной или гравийной подсыпкой и материалом основной конструкции. Ее толщина находится в пределах 10 см.

Основная функция подбетонки — обеспечить надежное опирание фундамента здания:

  • при слабых грунтах;
  • вблизи откосов, насыпей и склонов;
  • при высокой сжимающей нагрузке от сооружения;
  • в сейсмоопасных регионах.

В этих случаях проводят расчет размеров подбетонки по нормативам — СНиП 2.02.01-83, Строительным правилам 50.101.2004, 63.13330.2012. В них указаны основные принципы подбора состава бетона, устройства подготовительного слоя, установки арматурного каркаса, производства работ.

Дополнительные функции бетонной подготовки заключаются:

  • в удобстве монтажа сборных конструкций по выровненной поверхности;
  • в точности установки арматурных каркасов при устройстве монолита, так как по подушке из щебня их гораздо сложнее выставить по горизонтали;
  • в создании дополнительного защитного слоя от почвенной влаги, разрушающей основные конструкции;
  • в экономичности расходования бетона высокой марки при укладке его на выровненное плотное основание из недорогого материала;
  • в препятствовании протеканию цементного молока из свежезалитого раствора основной конструкции фундамента, гидратация зерен вяжущего проходит полноценно, марка бетона не теряется.

Подготовку из бетона целесообразно устраивать под массивные и масштабные сооружения. Легкие каркасные или небольшие здания на ровном рельефе и плотных почвах возводят по уплотненной основе — песчано-щебеночной подсыпке. Ее назначение — защита от промерзания, отвод почвенной влаги, предотвращение пучения грунта.

Разновидности подготовки

Наиболее распространенные виды подготовки:

  • песчаная;
  • гравийная или щебеночная;
  • бетонная;
  • мембранная.

Песчаная и щебеночная подготовка

На первом этапе после за земляных работ устраивают отсыпку из инертных материалов с последующим уплотнением трамбовками. Толщина песчаной, щебеночной или гравийной подушки — 20-60 см. При высоком уровне грунтовых вод по дну котлована расстилают геотекстиль.

Сначала укладывают крупные фракции, затем средние. Они обеспечивают дренаж основы. Верхний слой отсыпают песком. Такое распределение материалов по размеру придает подушке под ленточный или плитный фундамент большую жесткость и прочность. Использование в подготовке песка необходимо для равномерной передачи вертикальной нагрузки нижерасположенным слоям.

К мелкому заполнителю предъявляют требования:

  • используют песок с крупностью зерен 2-2,5 мм, наиболее подходящий для отсыпки подушек — гравистый дробленый с малым удельным весом и высокой водопропускной способностью;
  • количество глинистых частиц, известковых и солевых загрязнений должно быть минимально;
  • органические остатки приводят к быстрой потере водопроницаемости и заиливанию песчаного слоя, поэтому их присутствие не допускается.

Подсыпка под фундамент выполняется из гравия, гранитного или известкового щебня со средней прочностью М800 и размером фракций 20-70 мм. Обязательно послойное уплотнение виброплитой или ручными трамбовками через каждые 50 мм. Песок предварительно проливают водой.

Бетонная подготовка

Подушку под плиту или фундаментные блоки выполняют двумя способами. Первый — заливка жидким битумом слоя щебня, второй — устройство подбетонки из бетона низких марок М50-М100 слоем до 10 см.

Бетонную подушку под фундамент изготавливают:

  • заливкой в траншею или дно котлована без опалубки;
  • установкой опалубки по периметру площадки и последующим расстиланием подбетонки;
  • в форму для фундамента сначала помещают тощий, затем бетон проектной марки.

Раствор выравнивают по маякам или правилом, уплотняют вибратором. Сверху подбетонку гидроизолируют битумом, рулонными материалами, водонепроницаемыми пленками.

Заливка подбетонки

Заливка подбетонки

Подготовка с геомембраной

Полимерные мембраны появились на строительном рынке недавно. Фибру используют для защиты основания здания от почвенной влаги, т.е. в качестве гидроизоляции. Принципиально новым является то, что профиль в виде шипов одновременно служит для укрепления грунтов. Производители заявляют, что благодаря применению геомембран уменьшается количество усадочных трещин, происходит перераспределение усилий при передаче нагрузки основанию. Форма сечения препятствует попаданию воды, а пустоты между изоляцией и бетоном вентилируются.

Укладку фибры проводят по песчано-щебеночной подготовке, предварительно расстилают слой геотекстиля. Мембранные швы соединяют сваркой. Материал прочен и долговечен, выдерживает высокие и низкие температуры.

Подготовка с профилированной геомембраной

Подготовка с профилированной геомембраной

Последовательность работ

Работы по устройству подбетонки под фундамент из тощего бетона проводят по схеме:

  1. Выравнивают дно котлована или траншеи.
  2. Отсыпают крупный и средний щебень, выравнивают, трамбуют. Высота слоя — 10-15 см.
  3. Следующий шаг — подсыпка под фундамент из песка фракции 2-2,5 мм, увлажнение, трамбовка.
  4. Устанавливают опалубку под подушку под ленточный фундамент.
  5. Монтируют арматурную сетку и вертикальные выпуски для связи фундамента с подготовкой основания.
  6. Для заливки подушки используют бетон М100 на портландцементе марки не ниже М500. Высота слоя — 10 см.
  7. Выравнивают поверхность, трамбуют вибраторами для выпуска воздуха из толщи раствора.
  8. Через 3-7 дней щиты опалубки снимают.

Перед тем, как монтировать фундамент, нужно сделать гидроизоляцию подушки с помощью обмазочных или рулонных защитных материалов. Согласно СНиП допустимые отклонения по горизонтали не должны превышать 5 мм при проверке двухметровым уровнем, а по всей длине участке — 20 мм.

Заключение

Подготовка под фундамент — неотъемлемая часть общестроительных работ. Строительные нормативы прописывают, в каких случаях нужно определять толщину, ширину, армирование бетонной подушки под фундамент с помощью расчета. При слабых грунтах, высокой нагрузке, сложном рельефе, в сейсмоопасных зонах это обязательно. Во всех остальных случаях подбетонка выполняется стандартно и имеет толщину не более 10 см.

что это такое и зачем ее выполняют

Многие начинающие строители задаются вопросом «подбетонка, что это такое и для чего вообще она нужна?». Разобраться, что собой представляет эта конструкция несложно, так как из названия понятно, что это тонкий слой материала, которым застилается котлован перед укладкой фундаментального основания (часто такую прослойку еще называют подушкой). Однако, стоит определиться зачем нужно это делать, и обязательно ли выполнение подбетонки при строительстве дома или бани.

Подбетонка для фундамента

Для чего нужно монтировать подбетонку

Подбетонка выполняет целый ряд полезных функций, а именно:

  • Создает слой гидроизоляции. Благодаря этому в процессе заливки фундамента жидкий цементный раствор не будет протекать. Кроме этого, влага в стяжке будет распределяться равномерно и основание не потрескается при высыхании.
  • Позволяет создать для черновой бетонной основы ровную поверхность. Благодаря этому расход цементно-песчаного раствора уменьшается.
  • Защищает фундамент от грунтовых вод.
  • Перераспределяет давление, оказываемое почвой и наземными частями строения.
  • Позволяет производить более качественное армирование.
  • Исключает усадку постройки.

Кроме этого, подобный амортизирующий слой значительно улучшает прочность и долговечность всей конструкции. Фундамент, уложенный на подбетонку, проще «переживает» зиму.

Из всего вышесказанного становится очевидно, для чего нужна подбетонка, поэтому перейдем к разновидностям этих плит.

Виды простых подбетонок

Плита для фундамента бывает нескольких видов:

Щебневая

Такая «подготовка» считается более экономичной, так как щебень стоит дешевле цементного состава. Щебневая прослойка должна быть высотой не меньше 20 см. В процессе укладки подбетонки обязательным условием является тщательная трамбовка (желательно с применением вибротрамбовочного оборудования).

Если говорит о недостатках «подготовки», то технология укладки щебневой подбетонки под фундамент считается не надежной. Дело в том, что такая подложка недостаточно жесткая, поэтому дальнейшие работы по монтажу фундамента на таком основании будут выполнены не на самом высоком уровне. Однако, если вы не планируете строить многоэтажный дом, то такой подбетонки будет вполне достаточно для хозяйственного блока или бани.

Щебневая подбетонка

Для монтажа простейшего основания выполните следующие шаги:

  1. Подготовьте рабочую поверхность и уложите на нее щебень.
  2. Разровняйте его с помощью лопат.
  3. Утрамбуйте и уплотните подушку по всей поверхности.
  4. На полученную подбетонку нанесите слой битума, для получения хорошей гидроизоляции. Если хотите сэкономить, то вместо битума можно использовать рубероид или полиэтилен, однако эти материалы обладают более низкими гидроизоляционными показателями.

Песчаная

«Подготовка» из песка позволяет лучше всего перераспределить нагрузки на фундаментальное основание. Такие подушки рекомендуется укладывать осенью и весной, когда почва претерпевает изменения. За счет подстилающего слоя из песка нижняя часть фундамента будет расположена над уровнем грунтовых вод, благодаря чему монолит не пострадает от пагубного воздействия влаги. Именно поэтому чаще всего песчаные подбетонки монтируются на участках с проблемным грунтом.

Для монтажа такой прослойки необходимо:

  1. Снять слой почвы.
  2. Засыпать вместо него речной песок фракцией не менее 1,5 см.
  3. Используя строительный уровень, разровнять подушку по всему периметру.
  4. Утрамбовать «подготовку».

Песчаная подбетонка

Полезно! Чтобы определить нужную толщину подбетонки, а также выбрать нужный тип прослойки, необходимо учесть: тип почвы, наличие окружающих построек, сейсмичность и  действующие нагрузки. Подробные требования и расчеты изложены в СНиП 2.02.01-83, а также в СП 50-101-2004 и СП 63.13330.2012.

Песчаные и щебневые подушки подходят далеко не для всех построек и отличаются небольшой прочностью. Если вы хотите изготовить самое надежное основание для жилого дома, то, безусловно, стоит отдать предпочтение бетонной плите.

Бетонная подушка

Устройство подбетонки этого типа требует больших финансовых вложений, однако именно такая основа лучше всего подходит для плитного и ленточного фундамента. Дело в том, что при монтаже таких фундаментальных основ устанавливается тяжелый армирующий каркас из жестких стальных стержней, который требует более прочной основы.

Перед началом монтажа основания, необходимо учесть несколько советов:

  • Для монтажа подбетонки используют «худой бетон» классов от В 3,5 до В 7,5 (М 50, 75, 100). Использовать более прочный цемент нет смысла, к тому же он будет стоить в разы дороже.
  • Для получения прочной «подготовки» достаточно уложить бетонную подушку толщиной в 10 см (при условии, что на участке не преобладают грунтовые воды).
  • Перед тем, как укладывать бетонную смесь, необходимо высыпать на дно котлована или траншеи тонкий слой песка или щебня.
  • Если при монтаже бетонной подушки армирующий каркас не используется, то оптимальная толщина основания составит 15-20 см.

Армирование подбетонки

  • Благодаря армированию подбетонки, наземная часть строения будет располагаться на надежном основании. Для армопояса используются металлические стержни с сечением 8 мм. Прутья устанавливаются вертикально и должны выступать над поверхностью приблизительно на 25-30 см. В этом случае толщина «подготовки» может быть уменьшена на 6-10 см.

Монтаж подбетонки

Допустим, вы планируете построить дом на участке с довольно рыхлым грунтом и повышенным уровнем грунтовых вод. Для этого необходимо выполнить следующие шаги:

  1. Определите наивысшую точку грунтовых вод – «подготовку» лучше делать именно до этого уровня. Некоторые монтируют «подготовку» таким образом, чтобы она выступала за пределы подземной конструкции на 10 см.
  2. Разровняйте и утрамбуйте почву.
  3. Засыпьте на дно котлована крупный песок, распределите его по поверхности и тщательно утрамбуйте. Для лучшего эффекта, можно уложить также и слой щебня.
  4. Поверх песка постелите рубероид или полиэтилен.
  5. Уложите армокаркас с ячейками 60 х 60 см.
  6. Установите направляющие, по ним будет удобнее разравнивать жидкую смесь.

Укладка подбетонки

  1. Смешайте цемент, щебень, песок и воду до получения однородной густой массы.
  2. Залейте бетонный раствор и разровняйте его по маякам с помощью правила.
  3. После застывания основы, обработайте поверхность битумом.

Полезно! Чтобы не применять дорогостоящее оборудование для бурения после застывания монолита, рекомендуется продумать отверстия для коммуникаций на этапе укладке сырого бетона.

В заключении

В зависимости от типа постройки, можно уложить песчаную, щебеночную или бетонную «подготовку». Такая подушка придаст всему сооружению дополнительную прочность и защитит фундамент от грунтовых вод.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
