Онлайн калькулятор расчета размеров, арматуры и количества бетона монолитного ленточного фундамента

Информация по назначению калькулятора

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Ленточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

Существует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

Проектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Общие сведения по результатам расчетов

Длина фундамента по центру ленты с учетом внутренних перегородок.

Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции.

Соответствует площади необходимого утеплителя для внешней стороны фундамента.

Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

Указан примерный вес бетона по средней плотности.

Распределенная нагрузка на всю площадь опоры.

Минимальный диаметр по СП 52-101-2003, с учетом относительного содержания арматуры от площади сечения ленты.

Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.

Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СП 52-101-2003.

Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.

При креплении отрезков стержней внахлест.

Длина всей арматуры для вязки каркаса с учетом нахлеста.

Вес арматурного каркаса.

Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

Количество материала для опалубки заданного размера.

Калькулятор Армирование_Ленты_Онлайн v.1.0 — армирование ленточного фундамента

Калькулятор Армирование-Ленты-Онлайн v.1.0

Расчет продольной рабочей, конструктивной и поперечной арматуры для ленточного фундамента. Калькулятор основан на СП 52-101-2003 (СНиП 52-01-2003, СНиП 2.03.01-84), Пособие к СП 52-101-2003, Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предв. напряжения).

Результаты

Параметры проектируемого фундамента

Ширина фундамента, м:

Высота фундамента, м:

Сечение ленты, м2:

Общая длина ленты, м:

Объем фундамента, м3:

Расчет арматуры

Армирование ленточного фундамента: верхее и нижнее Армирование ленточного фундамента: верхее, нижнее и конструктивное
Продольная рабочая арматура

Диаметр арматуры, мм:

Расчитанная площадь сечения арматуры в верхнем (нижнем) поясе, мм2:

Подобранная площадь сечения арматуры в верхнем (нижнем) поясе, мм2:

Количество стержней арматуры в верхнем (нижнем) поясе, шт:

Количество стержней арматуры на сечение ленты, шт:

Общая площадь сечения арматуры, мм2:

Общая длина стержней, м:

Общая масса арматуры, кг:

Объем арматуры на ленту, м3:

Продольная конструктивная арматура (противоусадочная)

Диаметр арматуры не менее (оптимально 12мм), мм:

Количество стержней арматуры на сечение ленты, шт:

Количество горизонтальных рядов:

Расстояние между рядами (шаг), мм:

Общая длина стержней, м:

Общая масса арматуры, кг:

Объем арматуры на ленту, м3:

Поперечная арматура (хомуты)

Диаметр арматуры, мм:

Расстояние между хомутами (шаг), мм:

Количество хомутов на ленту, шт:

Длина одного хомута (с учетом крюков), м:

Общая длина стержней, м:

Общая масса арматуры, кг:

Объем арматуры на ленту, м3:

Общая масса и объем арматуры на ленту

Масса арматуры, кг:

Объем арматуры на ленту, м3:

Алгоритм работы калькулятора

Конструктивное армирование

Если выбран данный пункт меню, калькулятор рассчитает минимальное содержание рабочей продольной арматуры для конструкции фундамента согласно СП 52-101-2003. Минимальный процент армирования для железобетонных изделий лежит в диапазоне 0.1-0.25% от площади сечения бетона, равной произведению ширины ленты на рабочую высоту ленты.

СП 52-101-2003 Пункт 8.3.4 (аналог Пособие к СП 52-101-2003 Пункт 5.11, Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.8)

СП 52-101-2003 Пункт 8.3.4

Пособие к СП 52-101-2003 Пункт 5.11

Пособие к СП 52-101-2003 Пункт 5.11

В нашем случае минимальный процент армирования составит 0.1% для растянутой зоны. В связи с тем, что в ленточном фундаменте растянутой зоной может быть как верх ленты, так и низ, процент армирования составит 0.1% для верхнего пояса и 0.1% для нижнего пояса ленты.

Для продольной рабочей арматуры используются стержни диаметром 10-40мм. Для фундамента рекомендуется использовать стержни диаметром от 12мм.

Пособие к СП 52-101-2003 Пункт 5.17

Пособие к СП 52-101-2003 Пункт 5.17

Руководство по конструированию бетонных и ж/б изделий из тяжелого бетона пункт 3.11

Руководство по конструированию бетонных и ж/б изделий из тяжелого бетона пункт 3.11



Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.27

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.27

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.94

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.94



Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.94

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.94

Расстояние между стержнями продольной рабочей арматуры

Пособие к СП 52-101-2003 Пункт 5.13 (СП 52-101-2003 Пункт 8.3.6)

Пособие к СП 52-101-2003 Пункт 5.13

Пособие к СП 52-101-2003 Пункт 5.14 (СП 52-101-2003 Пункт 8.3.7)

Пособие к СП 52-101-2003 Пункт 5.14



Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.95

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.95

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.95 таблица 28



Конструктивная арматура (противоусадочная)

Согласно руководству по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.104 (аналог Пособие к СП 52-101-2003 Пункт 5.16) для балок высотой более 700мм предусматривается конструктивная арматура по боковым поверхностям (2 прутка арматуры в одном горизонтальном ряду). Расстояние между стержнями конструктивной арматуры по высоте должно быть не более 400мм. Площадь сечения одной арматуры должна составлять не менее 0,1% от площади сечения, равной по высоте расстоянию между этими стержнями, по ширине половине ширины ленты, но не более 200мм.

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.104 (Пособие к СП 52-101-2003 Пункт 5.16)

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.104



Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.104 рис. 89

По расчету получается, что максимальный диаметр конструктивной арматуры составит 12мм. По калькулятору может получаться и меньше (8-10мм), но все же, чтобы иметь запас прочности лучше использовать арматуру диаметром 12мм.

Пример

Исходные данные:

  • Размеры фундамента в плане: 10х10м (+одна несущая внутренняя стена )
  • Ширина ленты: 0.4м (400мм)
  • Высота ленты: 1м (1000мм)
  • Защитный слой бетона: 50мм (выбран по умолчанию)
  • Диаметр арматуры: 12мм

Расчет:

Рабочая высота сечения ленты [ho] = Высота ленты – (Защитный слой бетона + 0.5 * Диаметр рабочей арматуры) = 1000 – (50 + 0.5 * 12) = 944 мм

Площадь сечения рабочей арматуры для нижнего (верхнего) пояса = (Ширина ленты * Рабочая высота сечения ленты) * 0.001 = (400 * 944) * 0.001 = 378 мм2

Подбираем кол-во стержней по СП 52-101-2003 приложения 1.

Расчетная площадь поперечного стержня часть 1

Расчетная площадь поперечного стержня часть 2

Сечение подбираем большее либо равное найденному сечению выше.

Получилось 4 стержня арматуры диаметром 12мм (4Ф12 А III) с площадью поперечного сечения 452мм.

Итак, мы нашли стержни для одного пояса нашей ленты (допустим нижнего). Для верхнего получится столько же. В итоге:

Кол-во стержней на нижний пояс ленты: 4

Кол-во стержней на верхний пояс ленты: 4

Общее кол-во продольных рабочих стержней: 8

Общее сечение продольной рабочей арматуры на ленту = Поперечное сечении одного стержня * Общее кол-во продольных стержней = 113.1 * 8 = 905мм2

Общая длина ленты = Длина фундамента * 3 + Ширина фундамента * 2 = 10 * 3 + 10 * 2 = 50м (47.6м в калькуляторе с учетом ширины ленты)

Общая длина стержней = Общая длина ленты * Общее кол-во продольных стержней = 47.6 * 8 = 400м = 381м

Общая масса арматуры = Масса одного метра арматуры (находим по таблице выше) * Общая длина стержней = 0.888 * 381 = 339кг

Объем арматуры на ленту = Сечение одной продольной арматуры * Общую длину стержней / 1000000 = 113.1 * 381 / 1000000 = 0.04м3

Расчетное армирование

Если выбран данный тип меню, то расчет продольной рабочей арматуры для растянутой зоны будет выполнен по формулам пособия к СП 52-101-2003.

Формулы для расчета растянутой арматуры

В нашем случае растянутая арматура устанавливается сверху и снизу ленты, поэтому у нас будет рабочая арматура и в сжатой и в растянутой зоне.

Пример

Исходные данные:

  • Ширина ленты: 0.4м
  • Высота ленты: 1м
  • Защитный слой бетона: 50мм
  • Марка (класс) бетона: М250 | B20
  • Диаметр арматуры: 12мм
  • Класс арматуры: А400
  • Макс. изгибающий момент в фундаменте: 70кНм

Расчет

Для нахождения Rb воспользуемся таблицей 2.2 пособия к СП 52-101-2003

Расчетное сопротивление бетона

Для нахождения Rs воспользуемся таблицей 2.6 пособия к СП 52-101-2003

Расчетное значение сопротивления арматуры

Максимальный изгибающий момент [M] у нас был предварительно найден. Для его нахождения понадобится знать распределенную нагрузку от веса дома (включая фундамент). Для данных целей можно воспользоваться калькулятором: Вес-Дома-Онлайн v.1.0

Расчетная схема для нахождения изгибающего момента: балка на упругом основании.

Расчет для наглядности будем производить в [см].

Рабочая высота сечения [ho] = Высота ленты – (Защитный слой бетона + 0.5 * Диаметр арматуры) = 100см – [5см + 0.6см] = 94.4см

Am = 700000кгс*см / [117кг/см2 * 40см * 94.4см * 94.4см] = 0.016

As = [117кгс/см2 * 40см * 94.4см] * [1 – кв. корень (1 – 2 * 0.016)] / 3650кгс/см2 = 2,06см2 = 206мм2

Теперь нам нужно сравнить площади сечения рабочей арматуры полученную по расчету и площадь сечения конструктивного армирования (0.1% от сечения ленты). Если площадь конструктивного армирования окажется больше расчетного, то принимается конструктивное, если нет то расчетное.

Площадь сечения растянутой арматуры при конструктивном армировании (0.1%): 378мм2

Площадь сечения растянутой арматуры при расчете: 250мм2

В итоге выбираем площадь сечения при конструктивном армировании.

Поперечное армирование (хомуты)

Поперечное армирование рассчитывается по данным пользователя.

Нормативы поперечного армирования

Пособие к СП 52-101-2003 Пункт 5.18

Пособие к СП 52-101-2003 Пункт 5.18

Пособие к СП 52-101-2003 Пункт 5.21

Пособие к СП 52-101-2003 Пункт 5.21

Пособие к СП 52-101-2003 Пункт 5.21

Пособие к СП 52-101-2003 Пункт 5.21

Пособие к СП 52-101-2003 Пункт 5.23

Пособие к СП 52-101-2003 Пункт 5.23

Пособие к СП 52-101-2003 Пункт 5.20

Пособие к СП 52-101-2003 Пункт 5.20

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 3.105

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 3.105

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 3.106

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 3.106

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 3.107

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 3.107

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 3.107

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 3.107 рис.90

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 3.109

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 3.109

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 3.111

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 3.111

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 2.14




Пособие к СП 52-101-2003 Пункт 5.24


Пособие к СП 52-101-2003 Пункт 5.22


Защитный слой бетона

Пособие к СП 52-101-2003 Пункт 5.6

Пособие к СП 52-101-2003 Пункт 5.6

Пособие к СП 52-101-2003 Пункт 5.8 (Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.4)

Пособие к СП 52-101-2003 Пункт 5.8

Полезное

Нормативная документация
СП 52-101-2003 Бетонные и жб конструкции без предв. напряжения арматуры
Пособие к СП 52-101-2003 по проектированию бетонные и жб конструкции без предв. напряжения арматуры
СНиП 2.03.01-84 Бетонные и железобетонные конструкции
Руководство по конструированию бетонных и жб конструкций из тяжелого бетона (без предв. напряжения)

Книги
Армирование элементов монолитных железобетонных зданий И.Н. Тихонов 2007г.

Строительные калькуляторы

Расчет ленточного фундамента (пример)

Когда расчет по несущей способности грунта сделан, а так же определена нагрузка дома, можно выполнить расчет ленточного фундамента, его объем и количество необходимого материала который пойдет на ленту несущей строительной конструкции.

Ленточные фундаменты активно используются при возведении небольших хозяйственных построек, частных жилых зданий и небольших административных корпусов. Фундаментная бетонная лента способна выдерживать значительные нагрузки, но это возможно только при наличии четкого и правильного расчета.

Существует классическая лента мелкозаглубленного типа, глубина заложения подошвы ленты может составлять до метра, такой вариант основания подходит для ровных площадок. Также учитывается глубина залегания грунтовых вод.

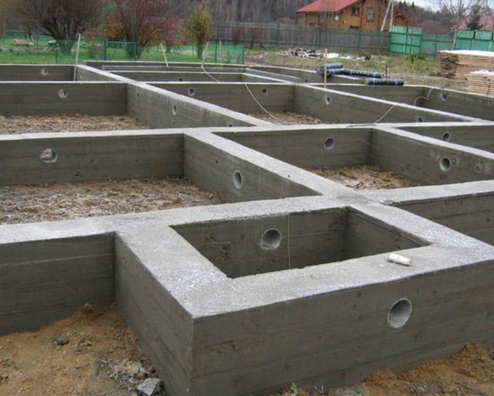

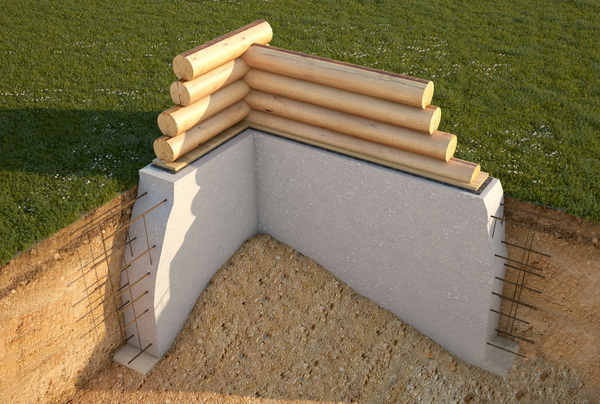

Изображение готового ленточного основания для бани

Основные этапы расчета

Ленточное основание также часто возводят в комбинации со сваями, в результате получается свайно-ростверковый фундамент. Но перед началом строительных работ нужно обязательно сделать расчет нагрузки на сваи со стороны будущего здания, чтобы они не перекосились или не деформировались. Главный этап при возведении ленточного основания – это расчет нулевого уровня ленты для любого жилого дома, вплоть до бани.

Расчет ленточного фундамента состоит из нескольких основных этапов:

  1. Определение типа грунта для определения возможности использования винтовых свай и ленточного ростверка.
  2. Расчет массы будущего сооружения;
  3. Корректирование размеров фундамента под расчетные нагрузки с учетом типа почвы и глубины промерзания грунта.

Любой ленточный фундамент, независимо от конструкции и размеров, будет установлен на почве, особенности которой следует учесть перед началом всех расчетных работ.

Важность определения типа грунта

Таблица с указаниями выбора основания в зависимости от типа грунтаТаблица с указаниями выбора основания в зависимости от типа грунта

От показателей несущей способности грунта будет зависеть на какую глубину нужно погружать сваи и выкапывать траншею для опалубки и заливки ленты, учитывается расчетная глубина основания. Анализ структуры грунта можно сделать тремя способами:

  1. Выкопать в разных местах размеченной территории под будущее здание или баню вертикальные углубления, и проанализировать структуру грунта.
  2. Взять на анализ керн грунта на различной глубине способом глубокого бурения;
  3. Обратиться в геологическую службу, а она предоставит приблизительную карту грунтов на данной территории с указанием уровня залегания грунтовых вод.

Большинство срезов покажет, что грунт на различной глубине не однороден. Сначала идет слой рыхлой плодородной почвы, которую необходимо полностью снять. Затем возможен суглинок или песок, на таком грунте строить фундамент лучше сразу на сваях. Возможен вариант каменистой почвы (содержащих в профиле значительное количество каменистых отдельностей более 5% от массы), которая идеальна для мелкозаглубленного ленточного фундамента.

Любой песчаный или глинистый сухой грунт, независимо от структуры, имеет несущую способность от 2 кг/см 2. Это исходная величина для первичного расчета будущей конструкции фундамента, а также глубины его залегания. Большинство бань и небольших деревенских дач строятся из древесины или кирпича. Грунт массу легкого здания хорошо выдерживает, и будет достаточно рассчитать необходимое количество строительных материалов. Но можно себя и подстраховать, увеличив ширину подошвы.

Если приходится увеличивать ширину подошвы фундамента, нужно обязательно повторно рассчитать необходимое количество строительных материалов, а также толщину свай для бани, например, если используется свайно-ростверковое основание.

Геологическая разведка даст ответ на ключевой вопрос, на каком уровне находится граница промерзания почвы. Ниже этого уровня грунт уже максимально уплотнен, поэтому он способен выдерживать огромные нагрузки. Оптимальное решение – это начать строить подошву фундамента уже ниже границы промерзания. Грунт, расположенный выше уровня промерзания, насыщен влагой, поэтому в зимний период увеличивается в размерах. В результате, возникает деформация строительных конструкций и любое здание, даже баня, со временем просто разрушится.

Расчет массы будущего здания

Таблица расчета нагрузки материала строения на фундамент Таблица расчета нагрузки материала строения на фундамент

На ленточный фундамент действует нагрузка от горизонтального и вертикального воздействия грунта, а также самого здания. Поэтому, масса будущего здания играет важную роль при выборе типа и габаритных размеров фундамента. Глубина залегания уже есть, она составит зону ниже точки промерзания почвы. Расчет массы дома, даже обычной бани, будет проводиться по следующим параметрам:

  1. Масса несущих стен и перекрытий. Условно, можно принять за пример обычную деревянную баню с размерами стен 10х10 метров и высотой 4 метра. Суммарно, на возведение стен и перекрытий пойдет 400 м3 древесины при массе за кубометр 100 кг. Таким образом, масса несущих стен и перекрытий составит 40 тонн.
  2. Масса крыши и возможного снегового наста. Его нужно рассчитывать в каждом случае индивидуально, тут действует принцип теоремы Пифагора с учетом массы кровельных материалов. За массу снега, которая может одновременно быть на двухскатной крыше с небольшим углом наклона, часто принимают для бани 1 тонну.
  3. Масса будущего фундамента. Рассчитывается также легко, ведь есть габаритные размеры фундамента и его глубина залегания, а массу необходимого для его возведения бетона посчитать не придется и рассчитывать. Такие данные дает сам производитель строительных материалов.

После расчета и суммирования всех полученных показателей становится ясно, что баню с габаритными размерами 10х10 метров вполне способен выдержать ленточный мелкозаглубленный фундамент. Его можно устанавливать и выше уровня промерзания почвы, только при условии, если он будет залит на песчано-гравийной подушке, и будет предусмотрена гидроизоляция.

Определение размеров основания: пример

Схема с размерами ленточного основанияСхема с размерами ленточного основания

Теперь можно приступать к расчету необходимого для заливки фундамента бетона. Количество арматуры чаще всего не считают, так как ее пойдет минимум, учитывая массу бани. Поэтому принимают за единственно верный показатель − объем бетона. Для бани площадью 100 м 2, ширина бетонной ленты 0,4 м и глубина 0,6 м, необходимое количество бетона будет составлять 100 х 0,4 х 0,6=24 м 3. Это тот объем бетона, который нужно изначально подготовить, чтобы одновременно залить ленточный фундамент для бани.

Можно также учесть арматурный пояс. Его делают с продольных металлических ребристых прутьев диаметром 12 мм и вертикальных прутьев сечением 10 или 8 мм. Горизонтальные пояса устанавливают с интервалом 2030 см от глубины до поверхности, но обязательно края должны быть спрятаны в фундаменте на расстоянии до 5 см от поверхности.

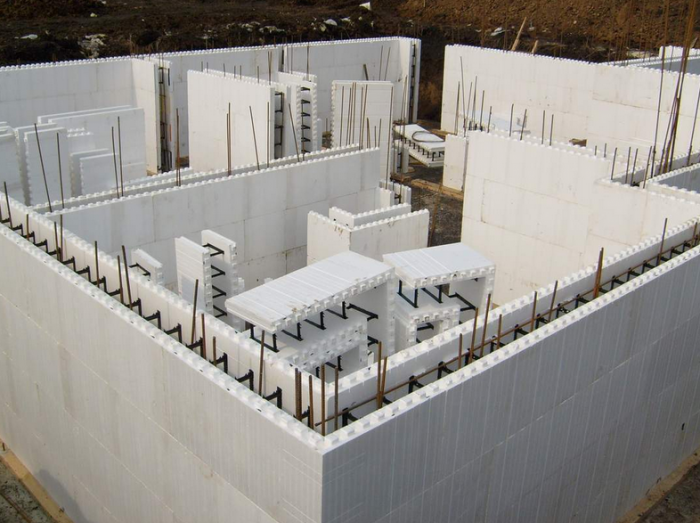

Нередко используют несъемную опалубку, которая обеспечивает дополнительную несущую способность основанию и делает поверхность максимально гладкой. В этом случае, вертикальные прутья должны быть спрятаны в бетоне, интервал между поясами составляет 50−60 см. Все соединения следует делать только с помощью проволоки или зажимов, сварку лучше не использовать.

Рекомендуется делать расчеты ленточных оснований для любого здания, даже небольшого гаража или хозяйственной постройки. Так как только после правильного расчета нулевого уровня, выбора оптимальных строительных материалов и конструкций будет гарантия того, что сооружение прослужит максимально возможный срок.

Расчет материалов Вы так же можете произвести на нашем онлайн калькуляторе доступном в меню.

Калькулятор расчета монолитного фундамента

В строительстве известно большое количество типов фундаментов, различных по своим конструктивным особенностям, способам возведения и исходным материалам.

Фундаментальным можно считать монолитный тип основания, который призван выдерживать больше нагрузки и любые неблагоприятные климатические условия.

Монолитный тип подразделяют на подвиды: мелкозаглубленный и глубокозаложенный.

При возведении небольшого по габаритам дома, монолитное основание можно обустроить только при наличии дополнительной рабочей силы, или, в крайнем случае, помощи друзей.

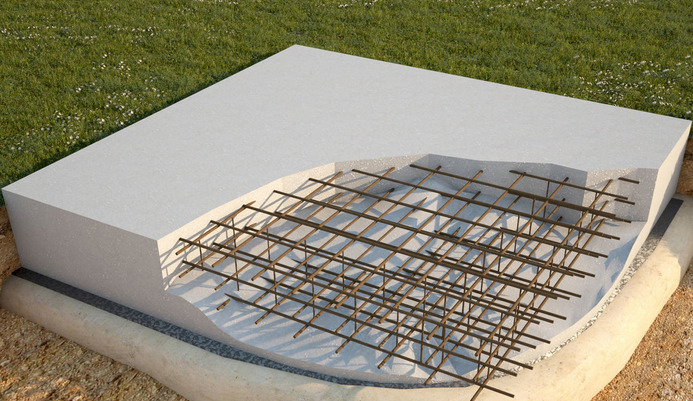

Устройство монолитного фундамента

Большое преимущество монолитного типа основания заключается в его уникальной способности монтажа на абсолютно любых поверхностях. Даже если поверхность строительной площадки – это неравномерная по своей структуре почва, с участками торфяников и песчаных подушек, то монолитный фундамент, представленный бетонной плитой и опалубкой способен выдержать любую нагрузку будущего здания.

Монолитное основание весьма устойчиво к нагрузкам, даже к тем, которые возникают вследствие просадки грунта. Эта особенность обеспечивается большой площадью опоры, которая существенно снижает давление на почву.

К отрицательным характеристикам монолитного основания можно отнести:

  • большой расход дорогостоящих материалов;
  • массивность сооружения;
  • большие трудозатраты при возведении конструкции.

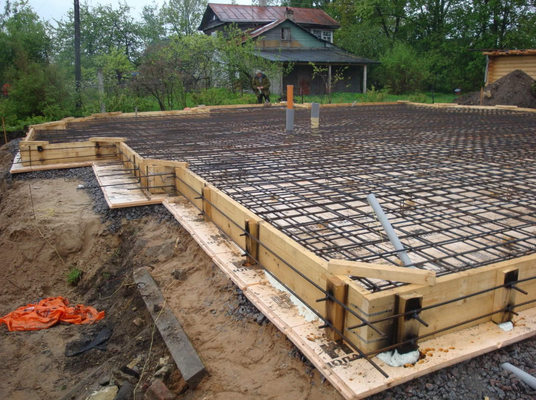

В отличие от других видов фундамента, монолитная основа требует усиления по всей конструкции. Она, как правило, проводиться путем армирования поверхности. Такой подход также позволяет справиться с возможными нагрузками, возникающими при движении почвы.

Традиционно монолитное основание используется в строительстве тех зданий, у которых функции основания берет на себя поверхность первого этажа.

Внимание! Применение монолитных оснований позволяет воплощать в жизнь большое количество архитекторских проектов современных зданий.

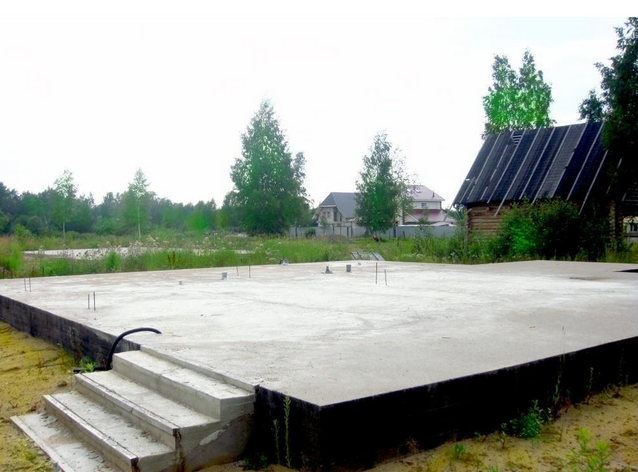

Расчет монолитного фундамента

От того, насколько верными будут результаты расчета, зависит уровень прочности дома и длительность его эксплуатации. Для всех основных показателей монолитного основания стоит проводить расчет еще на стадии разработки строительного проекта.

Первым делом определяем уровень нагрузки, который сможет выдержать выбранный тип фундамента и  почва, на которую будет давить основание. Выделяют временный и постоянный тип нагрузки. Постоянные включают в себя вес фундамента, крыши и стен, а также учитывают массу мебели, оборудования расположенных в доме, и людей проживающих в нем.

Переменные нагрузки несколько сложнее рассчитать, так как – это те погодные и климатические условия, которые преобладают на территории возведенного здания.

Перед тем как начать расчет фундамента, специалисты вычисляют площадь опоры, на которой он будет располагаться. Обязательно проводится расчет массы монолитного основания, так как превышение нагрузки на грунт, может привести к довольно плачевной ситуации.

Важно! При проведении расчетов, специалисты особое внимание уделяют строительным материалам, которые будут применяться в строительстве дома. Такой подход дает возможность правильно оценить реальную нагрузку и правильно распределить ее по всей площади дома.

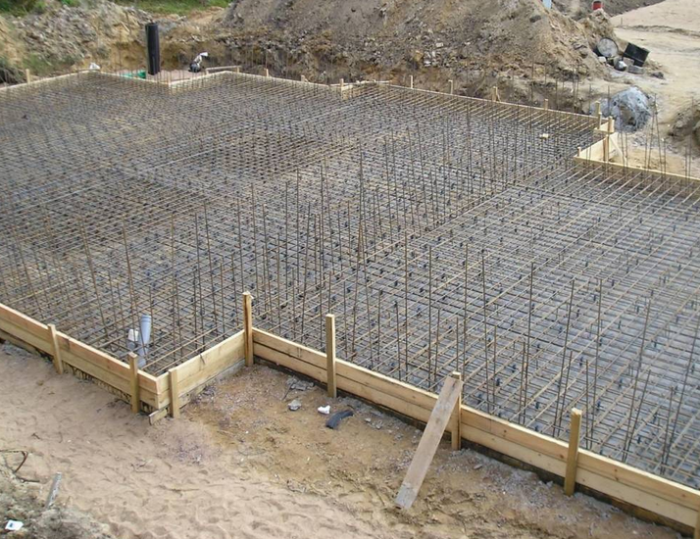

Толщина монолитного фундамента

Расчет показателя толщины следует проводить с учетом:

  • показателей почвы;
  • геодезии участка;
  • технологических особенностей строительного проекта.

Учитывая данные параметры, проводят расчет толщины и площади монолитного основания. Рассмотрим особенности применения монолитного основания в зависимости от показателя толщины.

При минимальном значении в 15 см, монолитное основание подходит лишь для легких небольших построек, возведенных на непучинистом грунте. Идеальный вариант – толщина фундамента в 20-30 см. Это оптимальный параметр для возведения знаний, независимо от материалов использования и видов почвы строительного участка.

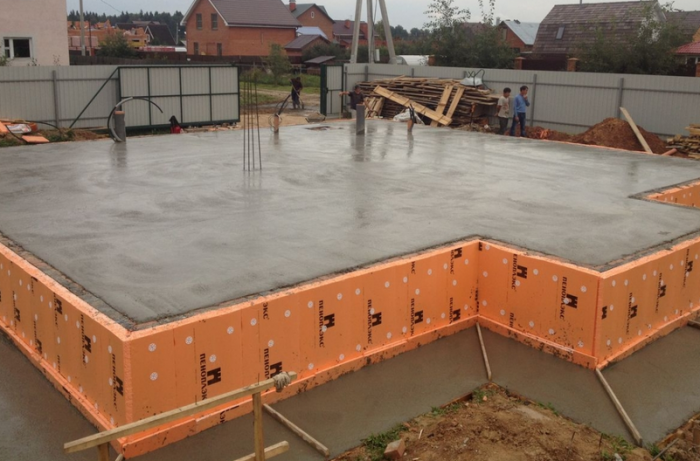

Если проектом предусмотрена дополнительная защита от низких температур, то фундамент утепляют пенопластовыми пластинами и соответственно при расчетах нужно учитывать утолщение края. Морозоустойчивый тип монолитного основания выполняется из железобетонной плиты. Применять основание с толщиной более 30 см – нерационально.

Толщина стен ленточного фундамента должна быть не меньше 35см. Если на строительном участке преобладают сыпучие почвы, стоит обязательно расширить основание фундамента методом обустройства нескольких уступов, с целью уменьшения давления на почву. Ширина возведенных элементов должна быть порядка 20 см, показатель высоты около 30-40см. Обрез ленточного фундамента должен превышать уровень поверхности грунта.

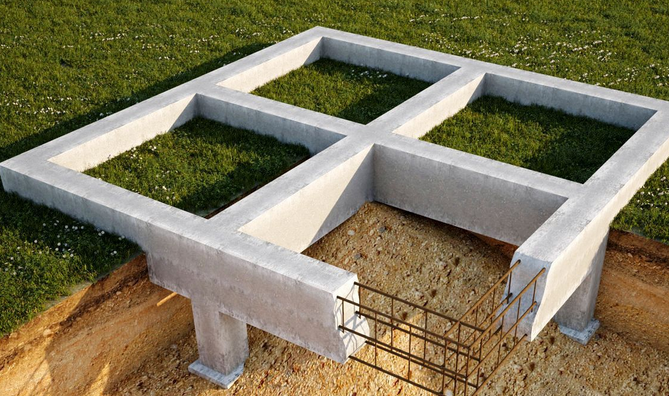

Расчет для монолитного ленточного фундамента

Для начала определяем следующие габариты: ширину стен, периметр будущей постройки и высоту заливки фундамента. Каждый из этих показателей необходим для правильного расчета объема отливки.

Приступим к расчету:

Найдем высоту фундамента. Для этого воспользуемся следующей формулой:

FZ + 10 см., где F – это показатель высоты фундамента, а Z – является единицей глубины заделки колонны.

Важно! Высота фундамента должна быть больше или приравниваться к длине арматуры, применяемой для укрепления бетонной заливки.

Затем вычислим объем отливки. Для этого воспользуемся следующей формулой:

Vотл= b × P × F, где b – это ширина стен, P – периметр основания, F – высота отливки.

Чтобы подсчитать объем внутренней части необходимо:

V = (b × l × F) – Vотл  ,где b – это ширина стен, l –длина фундамента  F – высота отливки, Vотл – объем отливки.

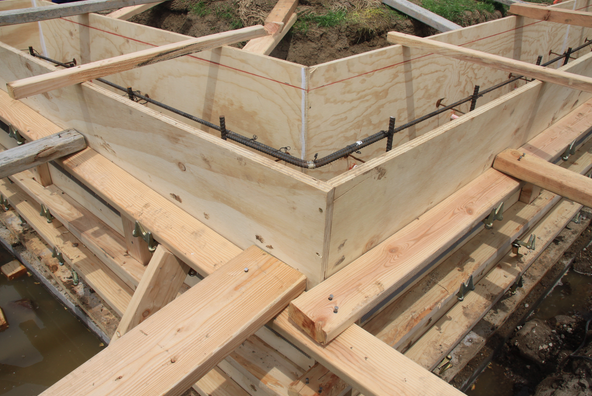

Также необходимо произвести расчет опалубки. Для этого первым действием определяем площадь боковых поверхностей. После этого находим площадь боковых стенок, для этого периметр основания умножаем на 2 и умножаем на высоту отливки. На следующем этапе определяется площадь одной доски:

S доски = b × l, где b – это ширина доски, а l – длина доски.

Чтобы подсчитать количество пиломатериала необходимо:

Количество пиломатериала = S боковых поверхностей  / S одной доски.

Рассмотрим расчет монолитного ленточного фундамента на примере. Допустим, что фундамент имеет следующие исходные данные:

  • длина -15м;
  • ширина — 3,8м;
  • высота отливки — 0,3м;
  • высота отливки — 0,18м.

Исходя из этих данных, определяем объем отливки по ранее рассмотренной формуле. Получаем, что Vотл = (15*2+3,8*2)*0,18*0,3 = 2,03м3.

Теперь определим объем внутренней части V = (3,8*15*0,3) – 2,03 = 15,07м3.

В результате произведенных расчетов мы определили, что объем отливки равен 2,03 м3, а объем под заполнитель 15,07 м3.

Технологический процесс обустройства монолитного фундамента очень сложный и дорогой. Но категорически недопустимо вносить какие-либо изменения в вычисления материалов, с целью экономии денежных средств. В противном случае подобная деятельность может привести к весьма плачевным результатам. Возведенная конструкция будет настолько хрупкой и низкокачественной, что вряд ли сможет выдержать нагрузку здания. Как следствие возможны полные или частичные разрушения возведенной постройки.

Поэтому вычисления основных параметров монолитного фундамента нужно проводить с неукоснительным выполнением всех рекомендаций, а в случае спорных ситуаций, нужно обращаться за помощью к специалистам.

В следующем видео рассмотрим типовые ошибки при армировании и бетонировании ленточного монолитного фундамента

Марка бетонаСоотношение материала (Цемент х Песок х Щебень)Расход Цемента на 1м3 бенона (кг.)
М-1001 х 4.6 х 7.0170
М-1501 х 3.5 х 5.7200
М-2001 х 2.8 х 4.8240
М-2501 х 2.1 х 3.9300
М-3001 х 1.9 х 3.7320

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
