Разметка фундамента под дом – Разметка фундамента под дом своими руками – схемы, способы и примеры

Правила разметки фундамента своими руками

разметка фундамента

Содержание:



Фундамент – это ключевая конструкция в любом строении. От качества проектирования фундаментов зданий и его сооружения напрямую зависит судьба дома. Любая даже самая мелкая ошибка можетпривести к непоправимым последствиям. Многие застройщики возводят основание дома своими силами. На самом деле это самая сложная работа, но к ее выполнению необходимо подходить ответственно. Сама работа по строительству фундамента начинается с его разметки и должна выполняться в строгом соответствии с рабочей документации.

Подготовка к разметке фундамента

Подготовка к разметке фундамента

Перед началом работы необходимо очистить будущую строительную площадку от мусора, удалить траву, устранить неровности, может быть придется засыпать низкие участки земельного участка. Другими словами убрать с территории все, что может помешать строительным работам. Кстати, высокая трава, может создать определенные погрешности при проведении разметки.

Разметка фундамента никак не влияет на прочностные параметры основания под дом. Но от качества ее выполнения зависят углы, длина стен, а иногда даже внутридомовая планировка. Разметка фундаментасвоими руками позволяет не только сэкономить определенную сумму, но при необходимости внести какие-либо коррективы.

В качестве примера разметки рассмотрим самый вариант, когда дом и земельный участок имеют прямоугольную форму. Последовательность действий будет выглядеть следующим образом.

Первым делом необходимо установить место, где будет размещаться дом. Необходимо выбрать самыеблизкие границы участка. Отступив от границ участка на определенное расстояние можно натянутьшнуры. Они покажут первый угол дома. Шнуры натягивают на заранее подготовленные колышки. Спомощью строительной рулетки, можно обозначить стены дома. После выполнения всех замеров можно между отмеченными точками натянуть шнуры. Это и будет контур будущего дома. На последнем этапе необходимо проверить размеченные углы.

Проверка диагоналей и исправление ошибок разметки фундамента

Проверка диагоналей и исправление ошибок разметки фундамента

Если разметка под фундамент своими руками выполнена правильно, то диагонали прямоугольника, обозначающего контуры будущей постройки, будут равны. Погрешность должна быть минимальной. Практика показывает, что она должна лежать в пределах менее одного сантиметра. Если диагонали имеют разные размеры, то придется передвигать стороны полученного прямоугольника, до того, по диагонали не станут равны друг другу.

Разметка фундамента под дом инструменты

Разметка фундамента под дом инструменты

Перед тем, как сделать разметку под фундамент, надо приготовить строительную рулетку, колышки, к которым будет привязываться разметочный шнур. Для изготовления колышков целесообразно использовать прутья, нарезанные из строительной арматуры.

Кстати, для более точного выполнения разметки можно использовать геодезические инструменты. Может быть, даже имеет смысл пригласить специалистов по выполнению геодезических работ.

Правило золотого треугольника

Разметку фундамента под дом – можно выполнить с использованием «египетского треугольника». Он обладает сторонами, у которых длины составляют 3, 4, 5. Это могут быть метры, сантиметры. Для сборки этого инструмента потребуются рейки из дерева или металла. После сборки будет получен прямоугольный треугольник. Этот инструмент применяют для определения прямых углов и направления стен. Но, такой треугольник будет обладать довольно большими размерами, это определяет сложности при его сборке и им работать будет не очень удобно.

Правила расположения строений на участке

Правила расположения строений на участке

После приобретения земельного участка, некоторые домовладельцы сразу начинают его застройку. Но существуют нормативные документы, которые определяют правила застройки. И только руководствуясь этим требованиями можно расположить постройки по территории застройки. Если участок предназначен для индивидуального застройки, то при распределении вспомогательных сооружений на земельном участке надо ориентироваться на требования СП 30–102–99. Если на участке будет построена дача, то надо изучить СНиП 30–02–97.

Расстояния между постройками на участке относительно соседского участка

В строительном деле используется понятие – «красная линия». Это черта, которая разделяет строенияот дорог, проездов и пр.

Правила строительства здания на участке ИЖС допускают расположение дома на удалении не менее 5метров от красной линии улицы и не менее 3 метров от проездов. Хозяйственные постройки должны располагаться на удалении от улицы, как минимум 5 метров.

Кроме расстояния до красной линии, в этих документах определены расстояния от построек, возводимых на земельном участке, до соседнего дома. Например, удаление от дома до забора, должно составлять 3 метра, а построек другого назначения от 1 до 4 метров. Все расстояния должны измеряются от окон одного здания до стены другого.

Как разместить строения, на земельном участке, не нарушая противопожарные правила

Перед планировкой земельного участка, надо изучить правила пожарной безопасности. В них тоже обозначены расстояния между домами и постройками. Так, между домами, которые расположены на соседних участках минимальное расстояние должно составлять 6 метров. Этими правила и определены допустимые расстояние между постройками, размещаемых на земельном участке.

Расстояния между постройками на земельном участке

Расстояния между постройками на земельном участке

Для правильного размещения построек на собственном земельном участке застройщик должен строго соблюдать все правила, относящиеся к застройке. Для минимизации ошибок имеет смысл выполнить зонирование участка. То есть разделить его на зоны, в которых будут возводиться постройки разного назначения.

На земельном участке выделяют следующие зоны:

  • жилая, в ней будет сооружаться дом;
  • хозяйственная зона, в ней будет размещаться вспомогательные постройки;
  • территорию отдыха, в ней можно построить площадку для игр, беседку;
  • зона для размещения садовых деревьев, кустов и огорода.

Существующие нормы определили следующие требования к удалению между между жилым домом и вспомогательными строениями:

  • от строений, площадью до 50 м2 – 15 м;
  • от места расположения уборных, компостных ям, ям для сбора мусора – 15 м;
  • от колодца, производительностью до 1 м3/сутки – 8 м, производительностью 3 м3/сутки — 10 м;
  • от септика с пропускной способностью до 1 м3/сутки – 5 м, если количество отходов составляет от 1 до3 м3/сутки – 8 м.

Условия точного переноса плана на местность

Условия точного переноса плана на местность

Для того, чтобы чертеж фундамента было просто перенести на местность и произвести разметка под фундамент с необходимой точностью, необходимо выполнить некоторые условия.

Во-первых, необходимо соблюдения масштаба будущего строения. Для этого применяют масштабы 1:100, 1:200, 1:300, 1:400.

Во-вторых, перенос чертеж фундамента на местность существенно облегчит осевая разметка. Оси, наносят на план и в местах монтажа отдельных элементов строительной конструкции (колонны и пр.). Между осям обязательно должно быть указано расстояние. План фундамента и его чертеж – это основные рабочие документы при строительстве фундаментного основания.

Основные параметры расчетов

Основные параметры расчетов при создании чертежа дома

При создании чертежа основания дома, необходимо использовать результаты расчетов, совершенных при проектировании фундаментов. В частности, необходимо учесть:

  • полную массу строящегося дома;
  • рост нагрузки на дом в процессе его эксплуатации, например, возведение второго этажа;
  • уровень подземных вод;
  • вид грунта на земельном участке.

Эти данные учитывают не только геометрические размеры фундамента, но материалы, которые будут использованы при его сооружении (марка бетона, размер арматуры и пр.). Кроме этого, проектировщик определит тип гидравлической и тепловой изоляции. При строительстве фундамента не земле с высоким расположением грунтовых вод, необходимо спроектировать дренажную систему, которая будет отводить излишки воды от фундаментной конструкции, и тем самым продляя срок его эксплуатации.

В идеальном варианте, проектирование фундаментов зданий и сооружений должны, выполняться в компании, которая имеет опыт такой работы по проектированию оснований. При самостоятельном проектировании фундаментов зданий желательно использовать действующие руководства и инструкции по проектированию фундаментов.



Видео по теме разметка фундамента

1 разметка фундамента

2 разметка фундамента своими руками

Разметка фундамента своими руками под дом или баню

Разметка фундамента своими руками

Разметка фундамента своими руками

Содержание статьи

Любой строительный процесс начинается с разметки фундамента. Многие пособия указывают, что данные работы требует повышенной точности, посвящая вопросу значительное время.

Фактически же не стоит целый день выводить с помощью колышков и веревок идеально ровный прямоугольник или другую форму фундамента. Ведь, когда начнется рытье траншеи под фундамент или установка опалубки, все равно разметка собьется.

Правила разметки фундамента

Профессиональные строители к разметке фундамента относятся менее ответственно, как к выстраиванию его общей схемы. Выравниванием же они занимаются на более поздних стадиях, особенно на этапе установки под фундамент опалубки.

Соблюдение некоторых правил из начальной геометрии позволит разметить фундамент без всяких затруднений:

  • любые две точки можно соединить прямой линией;
  • правильный прямоугольник имеет равные диагонали;
  • в прямоугольном треугольнике работает правило «3-4-5»: при сторонах треугольника кратных 3 и 4 частям его диагональ будет кратна 5 частям.

Варианты разметки фундамента

Один из способов основан на построении «золотого» треугольника по правилу «3-4-5». Чем больше размеры фундамента, тем точнее будет произведенная разметка. В этом способе линии будущих стен натягиваются параллельно катетам создаваемого треугольника.

Варианты разметки фундамента

Для начала следует определиться с базовым углом, который помечается колышком длиной 1.1-1.3 метра. От этого угла задается направление одной из стен, рекомендуют самую длинную. По выбранному направлению отмеряется 4 равные части, неважно в каких единицах, и устанавливается второй колышек. Натянув между ними шнурок, получаем первую сторону треугольника.

После этого берутся 2 веревки, на которых отмечаются 3 и 5 равных частей, соответствующих единицам первой стороны треугольника. К первому колышку привязывается более короткий шнурок, ко второму – более длинный. Сведя точки, соответствующие длине в 3 и 5 частей, и установив там третий колышек, получаем прямоугольный треугольник, в котором две выбранные стены строго перпендикулярны.

Разметка фундамента своими руками

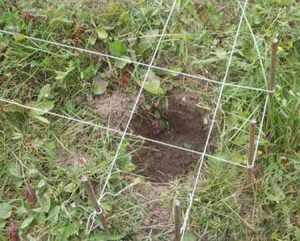

По выбранным стенам отмеряем необходимую длину стены, устанавливая в этих местах очередные колышки, обозначающие еще 2 угла. Две стены выведены. Отмерив от установленных углов расстояние еще двух стен, получится точка для четвертого угла. Перепроверить разметку можно сверив длину диагоналей полученного прямоугольника, которые должны совпадать. Допускается незначительное расхождение не более 10 мм.

Натянув по периметру шнурок или леску, получается внешний край будущего фундамента. При наличии внутренних перемычек их отмеряют от установленных углов и обозначают штырями. Внутренний край фундамента отмеряется от внешнего края на планируемую ширину.

После разметки обоих краев фундамента необходимо удалить все ненужные колышки. Вдоль натянутых лесок укладывается доска с ровным краем, по которой надрезается грунт, обозначая контуры для рытья траншей.

Использование на углах длинных колышков позволит им не падать во время удаления грунта.

Разметка фундамента своими руками

Другим способом разметки является способ расчета от обратного. Для начала высчитывается периметр фундамента, его диагонали, по которым создается небольшое плетение из веревок. Определяется базовый угол будущего строения, в котором вбивается первый колышек. От него натягивается длинная стена, фиксируемая вторым колышком.

С помощью третьего колышка натягивается созданное плетение из веревок, в котором не должно быть провисаний. Аналогичным образом находится место для четвертого угла. Сверив диагонали, можно вывести внутренний контур фундамента. Подрезка и удаление грунта осуществляется способом, аналогичным первому варианту разметки фундамента.

Третьим способом обычно пользуются при необходимости наиболее точной разметки фундамента, требующей обустройство полноценной разноски. В этом варианте будет необходим чертеж фундамента со всеми размерами, диагоналями и отметками углов внутренними и внешними.

Разметка фундамента своими руками под дом или баню

Для проведения разметки по этому способу рекомендуют использовать леску, самодельную конструкцию из досок и деревянных брусков, несколько колышков. Из досок и брусков сооружаются специальные скамеечки, количество которых может составлять 2-3 десятка штук (прим. samastroyka.ru).

Этапы разметки фундамента

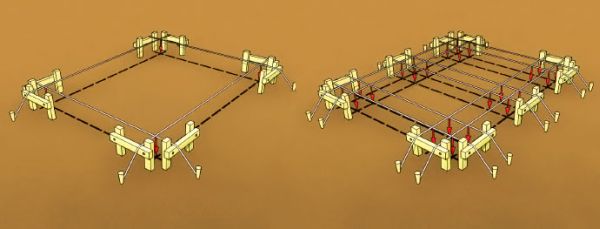

Непосредственная разметка фундамента своими руками данным способом состоит из двух этапов. На первом этапе фиксируется первая обноска, а на втором – вторая, которую выравнивают уровню горизонта. Определяется базовый угол у большого треугольника, от которого проводится длинная стена с установкой колышка и определением второго угла.

Третий угол определяется двумя веревками, равными по длине ширине фундамента и его диагонали, по аналогии с первым способом. Сверив все размеры, подгоняем их под чертеж смещением установленных колышков. Четвертый угол также определяется по аналогии с первым способом. Первый этап завершен.

Готовый фундамент под одноэтажный дом

Затем устанавливаются подготовленные скамеечки на небольшом до полутора метров расстоянии от созданного контура. По данным скамеечкам натягивается второй контур параллельно первому. По натянутым контурам и при помощи скамеечек создается обноска внутренней стороны фундамента на необходимом расстоянии. Удалив первоначальную обноску, строители получают размеченный фундамент.

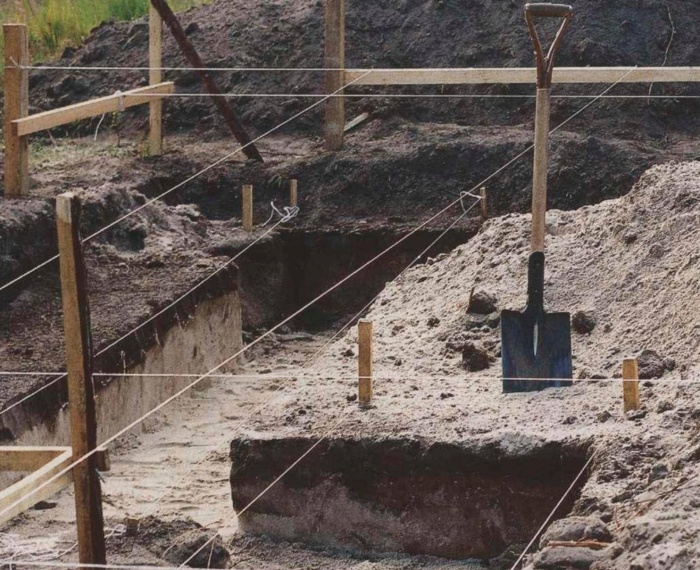

После проведения разметки фундамента можно приступать к рытью траншеи. Созданный контур позволит контролировать снятие грунта по горизонтали. За счет установленных скамеечек можно убрать установленный контур на время рытья траншеи и заново восстановить его.

Какой бы способ разметки не выбирали строители, они используют профессиональный измерительный инструмент для проведения сверки всех размеров и уровней. Стоит он недорого, зато позволяет более точно осуществить разметку фундамента. Да, и при проведении других строительных работ этот инструмент никогда не будет лишним.

Оценить статью и поделиться ссылкой:

Разметка под фундамент своими руками

После того как все подготовительные работы по сооружению фундамента сделаны, можно приступать к практике. А с чего же начинается строительство фундамента? Если речь идет о монолитном или ленточном фундаменте, то первое что нужно сделать – сконструировать разметку согласно плану. Благодаря разметке, вы сможете быстро и правильно выкопать траншею под основание.

Но возникает вопрос, как правильно выполнить разметку под фундамент своими руками? Что потребуется для работы? Как сделать все правильно, чтобы фундамент простоял долго. Ответы на эти и другие вопросы мы узнаем из данной статьи. Кроме того, мы рассмотрим несколько методов сооружение разметки.

Разметка фундамента под дом – инструменты

Для того чтобы выполнить разметку под фундамент своими руками, вам нужно запастись подходящим инструментами. Какие они?

  1. Рулетка. Но, не берите маленькие рулетки на 3 или 6 м. Вам понадобится большая, на 15–25 м.
  2. Шнур или веревка в большом количестве. Леску лучше не брать, так как ее плохо видно.
  3. Гидроуровень и ответ отвес (как вариант лазерный нивелир).
  4. Деревянные или металлические колышки.
  5. Доски в качестве обноски.
  6. Гвозди и молоток.

Как видите, список простой, а инструменты легко найти у себя дома. Но, как из этого набора соорудить качественную разметку? Давайте узнаем.

Начинаем конструировать разметку

Итак, что нужно делать дальше? Первым делом определите две исходные точки, обозначив их колышками. Достаточно просто забить их на углах будущего здания. При этом важно разместить их на одной прямой линии по длине. Небольшую схему вы можете видеть на фото ниже.

Способ №1 – египетский треугольник

Его можно назвать самым простым методом. Этот способ еще называют методом золотого треугольника, который имеет соотношение длины сторон 5×3×4. Весь процесс можно разделить на несколько шагов:

  1. Первым делом возьмите длинную веревку и завяжите на ней четыре узла. Первый узел на конце веревки, второй – отступив 3 м от первого, третий, соответственно, отступив 4 м от предыдущего, а четвертый – в 5 м от третьего.
  2. Затем первый и последний узел нужно соединить в одной точке гвоздем. В каждый промежуточный узел тоже вбейте по гвоздю.
  3. У вас получился некий треугольник, длинную сторону которого нужно поместить вдоль линии разметки. На схеме ниже изображено, как это можно сделать.
  4. Исходя от этого треугольника, сформируйте будущую схему фундамента. У вас получилось сделать идеальный прямой угол. Дальнейшие работы выполняются в схожем порядке.

Обратите внимание! Для надежности проверьте все замеры еще раз, чтобы не ошибиться. Измеряйте диагонали, они должны сходиться по длине.

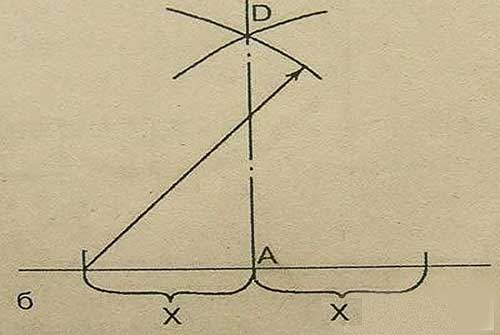

Способ №2 – две дуги

Тоже простой вариант, без использования высокотехнологичных инструментов. Разметка под фундамент включает себя использование простой веревки. Заранее вбейте один колышек в землю. От него измеряйте по прямой линии два одинаковых расстояния и сделайте там пометки. Можно просто вбить колышки. Дальше к каждому из крайних колышков по очереди нужно привязать веревку. Начнем с одной стороны. На конце веревки должен быть гвоздь. Теперь натяните веревкой и проведите дугу напротив колышка посередине. Точно также сделайте с другой стороны. У вас образуется пересечение двух дуг напротив центрального колышка. Если соединить точку пересечения дуг с центральным колышком, то образуется прямой угол в 90˚.

В конце осталось к колышкам на высоте будущего основания привязать веревку, проверить горизонтальность всех четырех сторон при помощи строительного уровня. Но, одного квадрата нам недостаточно. Если говорить о ленточном фундаменте, то нужно сделать внутренний контур, соответствующий ширине ленты.

Совет! Если вы планируете копать траншею не лопатами, а с привлечением специальной техники, то лучше использовать для разметки не веревку, а песок. Дело в том, что веревку при рытье ковшом можно порвать, да и видно ее плохо. А вот песок будет четко выделять границы.

Благодаря этим простым способам, вы сможете добиться ровности разметки без лазерного уровня и т. д.

Делаем разметку своими руками

Теперь от теории давайте перейдем к практике. Мы узнаем, как сделать разметку под ленточный фундамент, имея запас знаний. Процесс следующий:

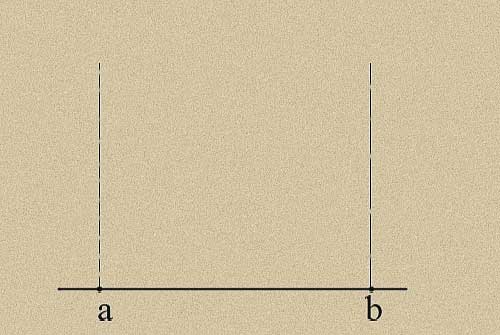

  1. Первым делом натяните веревку строго параллельно тому объекту, от которого вы отталкиваетесь, делая дом. Это может быть забор. Для идеальной точности размещения шнура, используйте опоры, установленные на одинаковом расстоянии от объекта (забора).
  2. Соедините опоры веревкой. У вас получилась одна линия. Теперь нужно сделать вторую, проходящую под прямым углом. В этом вам поможет принцип египетского треугольника, который описан выше. Приложите его одной стороной, чтобы наметить прямой угол. Как вариант использование гидроуровня. Две веревки, образующие прямой угол нужно соединить в этой точке.
  3. Теперь нужно обозначить на веревке размер каждой стены и сделать соответствующие отметки в этих местах.
  4. В результате у вас получается, что при прямоугольной конструкции дома в обозначенных точках сойдется диагональ, которая будет образовать некую длину, например, 13 м. В случае когда дом квадратной формы, треугольник получится не простым, а с равнобедренными сторонами.

В работе потребуется сдвинуть веревку в ту или иную сторону, чтобы довести угол до идеала. После всех расчетов можно выполнять разметку второй половины постройки и дополнительных помещений.

Обратите внимание! Дополнительные помещения, такие как баня, веранда или балкон, нужно размещать по стене жилого помещения.

Так как речь идет о ленточном фундаменте, то нужно натянуть не одну линию, а сделать их две, чтобы образовалась лента. Достаточно отступить от исходной линии расстояние, равное ширине будущей ленте. Так, вы сделаете внутренний контур. Повторимся, что после того, как вы полностью сделали разметку под фундамент, нужно все еще раз проверить рулеткой. Все должно быть ровно и сходиться с планом фундамента.

Вот и все, согласно этой разметке можно приступать к земельным работам, начиная рытье котлована. Много людей считают разметку под фундамент мелочью, которой не стоит уделять особого внимания. Но, если ее сделать неправильно, или не сделать вовсе, то 100% гарантируем вам то, что добиться идеально ровного и правильного фундамента под дом будет невозможно. Поэтому нужно быть особо внимательными и осторожными. А чтобы вам было легче, мы подготовили специальный материал, из которого вы наглядно увидите процесс сооружения. Разметка фундамента своими руками видео:

Подведем итоги

Сегодня вы узнали два простых способа, благодаря которым можно выполнить разметку под фундамент. Если делать все правильно, то у вас все получится. Не стоит тратить деньги на то, чтобы привлекать специалистов. Но, если вы сомневаетесь в своих силах, ведь фундамент дело серьезное, то лучше попросить помощи. Лучше заплатить и получить отличное качество готового фундамента.

Как разметить фундамент под дом своими руками

Здравствуйте, наши постоянные читатели и гости сайта. Мы, команда Сайта про дачу всегда рады видеть вас у себя в гостях, тем более что тема на повестке дня: «Как разметить фундамент под дом».

Интересно? Или вы уверенны что это элементарно просто? Отнюдь. Рельеф, он несколько отличается от бумажного листа, там циркулем и карандашом не поработаешь, нужны или же дорогостоящие геодезические инструменты, или немалый строительный опыт. Вот последний мы и постараемся вам передать.

Как показывает практика, лучше всего усваиваются только реальные жизненные уроки в которых не всё получается так гладко как хотелось бы, а потому начнём сначала.

Проектная документация

Это только с виду кажется, что каждый современный дачник знаком хотя бы с азами домостроения, на деле, к сожалению, всё по-другому. Вот например, этой весной позвал меня на помощь сосед. Он уже лет 5 как купил недалеко от меня участок с небольшой времянкой, а тогда как раз созрел на постройку собственного дома.

Каково же было моё удивление когда я узнал, что фундамент решили строить имея на руках только скачанную в интернете картинку готового дома, без не то что проектной документации, а даже простенькой схемы.

Сказать по правде, я бы два раза подумал браться ли за постройку такого красавца имея на руках все «карты», а вот так, с чистого листа…

В общем, строительство началось только спустя месяц, после подготовки всей документации.

Кстати, возьмите эту тезу себе на заметку: «Фундамент под дом заливают только по готовому плану».

Подготовка участка

Несмотря на то что любой проект предусматривает и учитывает все неровности рельефа, строительная площадка перед разметкой обязательно нуждается в подготовке. Идеальный вариант, конечно, если участок ровный, работы при таком положении вещей будет минимум просто убрать бытовой мусор и кое-где подчесать неровности.

Хуже если работать приходиться на склоне, а в качестве основания выбрана монолитная плита. Вот тогда действительно будет несладко, ведь перед разметкой площадку придётся нивелировать в горизонтальной плоскости.

К счастью обошлось без экстрима и свой кусок земли (а он имел лишь небольшой уклон) мы подготовили за один день.

Как разметить фундамент под домКак разметить фундамент под дом

Привязка на местности

Второй архиважный момент – это привязать нарисованные в чертежах линии к реальной ситуации. Эта простая, казалось бы, задача способна выпить у любого непросвещённого все нервы. А вы пробовали с точностью до сантиметра найти нарисованные на плане точки у себя во дворе?

Для того чтобы не наломать дров отталкиваться всегда нужно от двух ориентиров, таковыми в нашем случае послужили углы участка.

Схематично это может выглядеть следующем образом:

Как разметить фундамент под домКак разметить фундамент под дом

То есть сначала промеряем нужные нам расстояния на плане, а потом при помощи рулетки строим треугольники и определяем расположение нужных точек на местности. При таком подходе к делу не ошибёшься. Тут главное построить хоть один отрезок, потом уже когда будет отчего плясать в ситуации любой разберётся.

Построение прямого угла

Нельзя также не упомянуть в нашей статье о построении прямого угла. Многие доморощенные строители именно здесь делают самые грубые ошибки либо, вообще, не принимая во внимание «какие-то там углы», либо же, не имея ни малейшего представления о технике их построения, «рисуют» на глазок.

А между тем как правильно это делать учил ещё «старик» Пифагор справедливо утверждая, что треугольник со сторонами 3:4:5 всегда будет прямоугольным.

Как разметить фундамент под домКак разметить фундамент под дом

На практике мы реализовали это следующим образом:

На уже построенной линии фундамента (та что мы получили делая промеры от углов участка) отложили четырёхметровый отрезок и от его концов при помощи рулетки и шнуровок построили выше упомянутый треугольник.

Как разметить фундамент под домКак разметить фундамент под дом

Конечно, пришлось немного повозиться, но ведь главное результат! А имея прямой угол и готовый план обозначить внешние границы фундамента было довольно просто. А что, отмеряй отрезки и забивай на каждом углу по колышку.

Уровень шнуровки

Когда контуры фундамента обозначены настала пора браться за нивелир. Профессионального инструмента у меня, конечно же, не было (прибор я вам скажу недешёвый) зато нашёлся простенький лазерный уровень для моих целей его хватило за глаза.

Выставил на штативе и отбил горизонталь на всех угловых метках, а потом при помощи рулетки произвёл от неё до земли замеры, определяя, таким образом, самую высокую точку рельефа.

На рабочей схеме это будет выглядеть примерно вот так:

Как разметить фундамент под домКак разметить фундамент под дом

Ноль – это самая высокая точка, а остальные отметки показывают насколько данные углы от нуля ниже. Очень полезная шпаргалка для дальнейшей работы. Именно ориентируясь на эти цифры можно предельно точно выставить шнуровку по наружному контуру.

То есть, в «ноле» я поднял нить ровно на высоту запроектированного цоколя, тогда как в остальных углах добавил к этой величине указанные значения.

Как разметить фундамент под домКак разметить фундамент под дом

С внутренними выносками работать уже было легче так, как они должны были быть расположены строго параллельно уже установленным ориентирам и удалены от них ровно на проектную ширину фундамента. В нашем случае это были 400 мм.

Как разметить фундамент под домКак разметить фундамент под дом

Остались мелочи: проверить диагонали и ещё раз пробежаться по шнуровкам лазером, что я с удовольствием и сделал. Люблю, знаете ли, качественно выполненную работу, даже если похвалить особо некому.

На этом этап разметки можно было считать оконченным и переходить к земляным работам и установке опалубки, но об этом в следующих статьях нашего блога где мы обязательно не только расскажем, как сделать основание для дома своими руками, но и приложим к текстовому материалу интересные видео.

До встречи, друзья, мы ещё непременно встретимся на страницах дачного блога.
