Горизонтальная гидроизоляция фундамента — материалы и СНиП

Влажность – естественное свойство грунтов, поэтому фундамент любого сооружения должен быть защищен от ее разрушительного воздействия. Строители пользуются двумя способами, позволяющими продлить срок службы подземной подушки зданий. Один из способов – создание водонепроницаемых бетоных покрытий, второй – вертикальная или горизонтальная гидроизоляция фундамента.

Защита фундаментов от почвенных вод

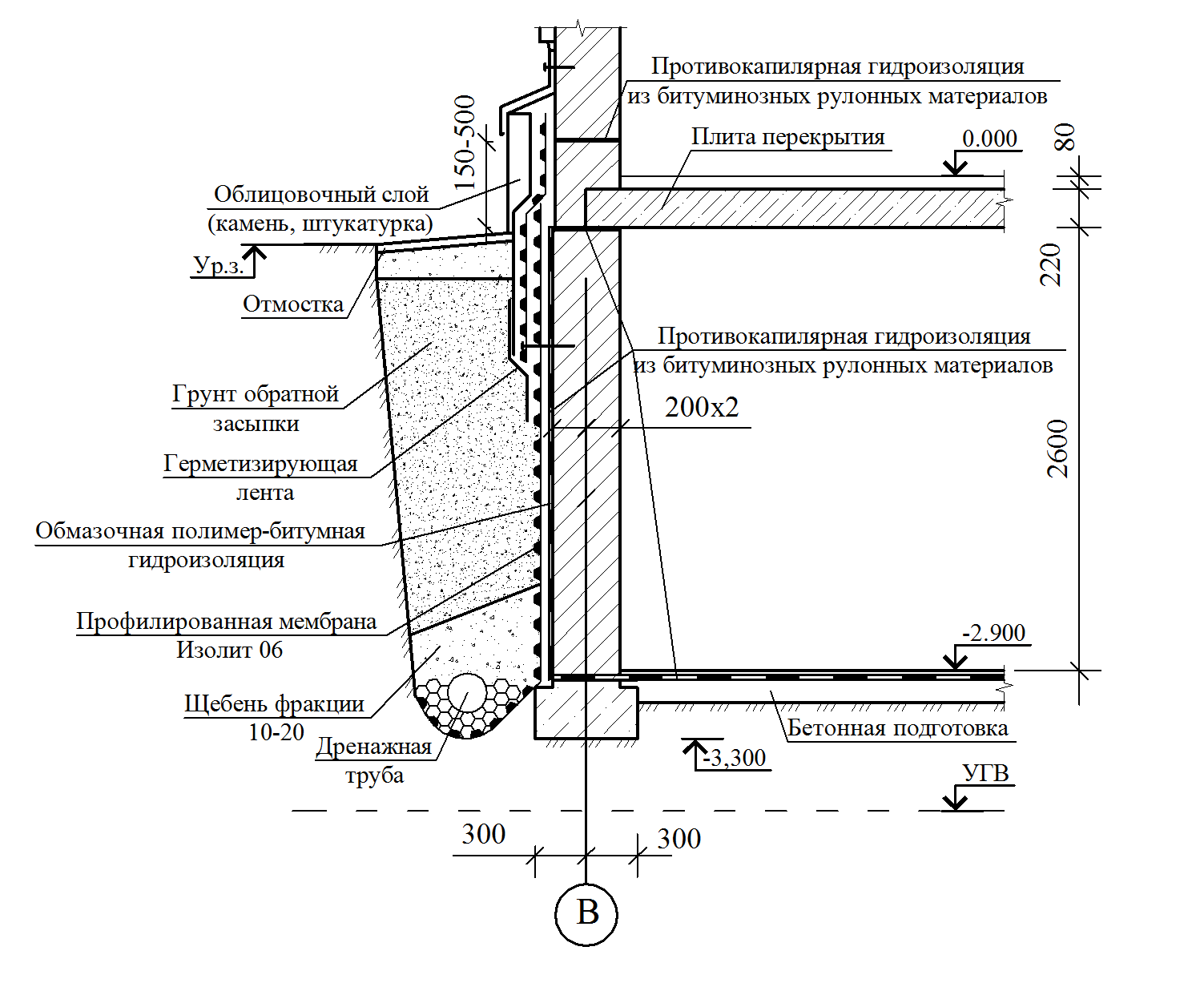

Схема устройства гидроизоляции фундамента с подвальным помещением

Работу можно сделать и своими руками. При этом следует учитывать определенные особенности. Типы гидроизоляции стен, технология нанесения защитных слоев, их плотность и толщина зависят не только от насыщенности грунта почвенными водами, но и от агрессивности сред. Влага может содержать соли с различными кислотными остатками, в ней могут быть растворены активные химические вещества технического происхождения и природные реактивы. Одни соединения способны разрушать портландцемент, другие – металлическую арматуру, третьи – битумосодержащие покрытия.

Виды фундаментов и порядок возведения, типы гидроизоляции фундаментов регламентируются Государственными стандартами (ГОСТ) и Строительными нормами и правилами (СНиП). В общих чертах данные вопросы сгруппированы и изложены в Рекомендациях по проектированию гидроизоляции подземных частей зданий и сооружений, изданных ЦНИИ ПРОМЗДАНИЙ в 1996 г. Согласно нормативным техническим документам, различают напорные и фильтрационные виды нагрузок воды на стены сооружений.

Классификация способов защиты фундаментов от грунтовых вод

Для укрытия строительных объектов от повреждающего воздействия почвенной влаги применяют соответствующие разновидности гидроизоляции, которые отличаются схемой расположения водозащитных слоев. Фундамент от напора окружающих грунтовых вод отделяют с помощью водоотталкивающих покрытий, которые наносятся на стены. Это – вертикальная гидроизоляция.

Горизонтальная гидроизоляция выполняет другую функцию: она препятствует капиллярному распространению воды вверх по бетону и кирпичной кладке.

Укладывают горизонтальную изоляцию на двух уровнях. Первый создают под подошвой фундаментной ленты, второй – на цоколе, чтобы защитить от влаги стены первого этажа. Существует третий тип – гидроизоляция пола, которую регламентные документы относят к отдельному виду защиты. Однако в связи с технологической похожестью монтаж часто объединяют.

В СНиП2.02.01-83 подробно рассмотрены все требования к устройству фундаментов, среди которых:

  • виды нагрузок, которым подвергаются основания домов;
  • типы грунтов;
  • характеристика подземных вод;
  • глубины заложения;
  • особенности проектирования в зависимости от воздействующих факторов, в том числе от подземных вод.

Способы гидрозащиты фундаментов

Пример штукатурной гидроизоляции на цементной основе

Вид и тип защиты предусматривают на этапе проектирования сооружения. При этом учитывают влажностный режим эксплуатации помещений. При нормальном режиме, в соответствии со СНиП II-3-79, влажность ограничена 75%. Сухими считаются помещения, в которых эта характеристика не превышает 60%.

Капиллярное движение воды прямо влияет на влажность помещений. Высота подъема жидкости по микропорам бетонных или кирпичных стен зависит от плотности грунтов и может достигать:

Рекомендуем к прочтению:

  • 1,1 м, если фундамент расположен на песках;
  • 12–25 м, если почвы глинистые или илистые.

Фундаменты для малоэтажного строительства всех типов, независимо от способа заглубления, имеют верхнюю плоскую поверхность: ростверк – в свайных основаниях, ленту или плиту – в других. Во всех случаях отметка горизонтальной гидроизоляции должна быть на полметра выше максимально-возможного уровня почвенных вод.

Различают следующие виды гидроизоляции:

  • окрасочная – сплошное многослойное покрытие из битумных или полимерно-битумных составов;
  • штукатурная цементными составами;
  • штукатурная битумными смесями;
  • оклеечная – ковер из рулонных материалов – рубероида или синтетических пленок;
  • облицовочная – ограждения из стальных или полимерных листов, которые сварены (склеены) в единый настил.

Гидрозащитное окрашивание и оклеивание горизонтальных поверхностей бетонных конструкций

В качестве горизонтальной чаще всего используют окрасочную или оклеечную изоляцию, поскольку её можно уложить своими руками.

Толщина окрасочного покрытия должна составлять 5±2 мм, наносят его в 2–4 слоя. Для устройства изоляции своими руками используют следующие виды покрытий:

  1. Битумные. Они выпускаются в виде растворов или смесей, в которые, кроме крекинга, входят спецдобавки и взвеси;
  2. Битумно-полимерные. Могут быть с тремя видами добавок: наиритовой смолы, латексной эмульсии, резиновой крошки;
  3. Полимерные эмульсии включают мастики, содержащие хлорбутилкаучуковые смеси, алкидные, полиуретановые, эпоксидные добавки.
Нанесение битумной гидроизоляции методом распыления

С развитием химической промышленности перечень гидроизолирующих красок пополнили высокомолекулярные соединения, латексные цементные смеси и другие материалы, которые можно наносить как своими руками, так и механическим способом. Независимо от способа изготовления, битумы и эмульсии должны обладать достаточной адгезией – склеиваемостью с бетоном: по ГОСТ 25591-93 прочность соединений должна быть не менее 1 кгс/см2.

В качестве оклеечных пленок для изоляции стен применяют изол, гидроизол, рубероид, модифицированный полиэтилен, сложные составные пленки и другие. Выбирая материал для создания изоляции основания дома своими руками, необходимо следить за тем, чтобы водозащитные пленки относились к фундаментной, а не к кровельной группе. Требования к устройству изоляции, характеристикам материалов изложены в СНиП 3.04.03-85.

Наливная гидроизоляция

Наливная гидроизоляция для горизонтальных поверхностей

Горизонтальная гидроизоляция фундамента может выполняться методом литья. Этот способ используют в случаях заделки швов между основанием и коммуникациями или для заливки деформационных швов– когда основание фундамента состоит не из монолита, а из нескольких бетонных плит. Толщина слоев литой пленки для фильтрационной изоляции стен должна составлять 7 мм. Выполняют защиту в два слоя.

Рекомендуем к прочтению:

Заливку производят холодным или горячим способом. В последнем случае температуру нагрева смеси ограничивают 190°С, чтобы предотвратить воспламенение битума. Обязательное требование к выполнению окрасочных или наливных влагозащитных пленок: на покрытии сверху должен быть нанесен слой цементно-песчаной стяжки.

Особенности горизонтальной гидрозащиты сборных бетонных конструкций

Пример заделки шва между плитами фундамента

Поверхности полов в подвалах и торцов фундаментов, состоящих из нескольких бетонных блоков (плит), между которыми имеются стыки, защищают дополнительно:

  • В проем помещают доску, пропитанную смолой и обернутую рубероидом. Ширину доски выбирают такой, чтобы она закрывала щель на ¾ глубины;
  • Сверху соединение пыжуют просмоленной паклей, оставляя до кромки поверхности 3–4 см;
  • Оставшееся пространство заливают цементным раствором;
  • При необходимости предусматривают установку металлических компенсаторов.

При горизонтальной изоляции выполняют дополнительное оклеивание рубероидом вертикальных поверхностей труб, закладных металлопрофильных конструкций, других строительных элементов, пронизывающих фундамент. Для покрытий, наносимых на детали инженерных систем, выбирают такие материалы, которые бы не повреждали, не разъедали их поверхность.

Защита подземных и наземных конструкций от агрессивных сред

Защита подвального помещения от грунтовых вод с дренажной системой

Чтобы обеспечить долговечность службы фундаментов, при выборе марок цемента, армирующей стали, бетонных плит руководствуются нормами СНиПа 2.03.11-85. При необходимости строительные конструкции защищают с помощью дополнительной гидроизоляции. В частности, дополнительные средства используют для укрытия полов, лежащих непосредственно на грунте.

Полы, находящиеся в агрессивной среде, в зависимости от степени ее интенсивности (по СНиП II-В.8-71) предохраняют несколькими способами.

  • Окрасочный гидроизоляционный слой наносят, если среда нейтральная или слабоагрессивная.
  • Комбинированную защиту – окрасочную с оклейкой рубероидом или другими битумными пленками выполняют в случае среднеинтенсивного химического воздействия.
  • Усиленную гидроизоляцию применяют для предохранения основания дома или бетонных полов от интенсивных нагрузок. В ее состав могут входить керамические материалы, жидкое стекло, битумы, ректопласты.

Порядок выполнения работ

До нанесения гидроизолирующих составов поверхность фундамента подготавливают:

  • срезают металлические проушины и обрезки армирующей проволоки;
  • заливают щели, трещины, устраняют сколы, скругляют углы;
  • если гидроизоляционный слой планируют клеить по промежуточному бетонному основанию подвала, нужно в углах помещения у стен сделать спрямляющие плинтусы из цементного раствора;
  • места стыков горизонтальной и вертикальных плоскостей, щели оклеивают полосками стеклоткани или гидроизола;
  • бетон промывают, если он перед этим подвергался химической обработке или на него ранее было нанесено какое-либо покрытие;
  • поверхностный слой бетона должен быть высушен до уровня влажности 4%.
Праймер для грунтовки фундамента перед нанесением битумной мастики

Все требования к чистоте поверхности, устройству, предельным уровням перепадов неровностей, размерам перекрывающих промежуточных материалов изложены в СНиП 3.04.03-85

Бетонные основания предварительно грунтуют: состав смесей выбирают в зависимости от вида гидроизоляции. Как правило, для грунтовки используют окрасочный материал, разбавленный на 30–40% соответствующим растворителем. Перед нанесением составов на резиновой основе бетон грунтуют клеем 88.

Работы выполняют своими руками при плюсовых температурах в соответствии с требованиями СНиП и ТУ, технологических карт. Между этапами выполняют сушку промежуточных слоев гидроизоляции в течение соответствующего времени при необходимой температуре. Качество выполненных работ определяют путем выполнения мероприятий, изложенных в вышеперечисленных строительных нормах и правилах, а также в СНиП 3.04.01-87.

Желательно всегда идти в ногу со временем и интересоваться новинками на текущем строительном рынке, что позволит увеличивать собственный опыт с целью достижения максимальных результатов. Современные новинки позволяют выполнять сложные задачи в самые кратчайшие сроки без возможных дополнительных финансовых потерь. Очень популярно стало снимать видеоролики, которые несут информационный характер, что значительно помогает новичкам в этом деле не допускать грубых ошибок и руководствоваться полезными советами от профессионалов. В комплексе с нормами и правилами безопасности такая информация может стать инструментом для качественной реализации поставленной задачи. Скачать СНиП 3.04.03-85 можно тут.
