Проектирование, устройство и чертежи фундамента для дома

Фундаментом называется опорная часть дома, которая должна выдерживать вес всей постройки. От прочности и надёжности основания зависит прочность всего дома в целом. Правильно проведённое проектирование фундамента дома способно защитить здание от проседания, перекашивания, а также всевозможных проблем, связанных с появлением трещин.

Для правильного расчёта и проектирования фундамента, следует учитывать такие характеристики, как особенности климата, рельеф, характер грунта. Например, фундамент дома, который располагается на глинистом или суглинистом грунте, подвергается серьёзному воздействию со стороны грунтовых вод. Грунт такого типа со временем может размыться или осесть.

устройство фундамента дома на глинистой почвеПример варианта сложного устройства фундамента на глинистой почве, который часто просто необходимо делать при строительстве

Кроме этого, стоит принимать во внимание, что влага, которая успела впитаться в основание, при минусовой температуре замерзает, что является причиной образования так называемого «эффекта вздутия». В большинстве случаев это происходит в тех случаях, при которых глубина промерзания в районе возведения фундамента находится несколько ниже уровня грунтовых вод. В результате всего этого фундамент дома в зимнее время года приподнимается, а в летнее время – снова опускается, что влечёт за собой перекос всего строения.

По этой причине возведение фундамент дома желательно доверять только профессиональным специалистам, у которых имеются необходимый опыт и знания, позволяющие создать проект с учетом специфики грунта и всех климатических особенностей.

Только профессионалы могут точно определить, какой тип основания лучше возводить на той или иной местности (ленточный, мелкозаглубленный,  столбчатый). Благодаря советам опытных проектировщиков можно избежать многих проблем и затрат, связанных с переделками и устранением ошибок.

Вернуться к оглавлению

Содержание материала

Нюансы, которые нужно учитывать при возведении фундамента

При проектировании фундамента будущего дома нужно учесть ряд моментов:

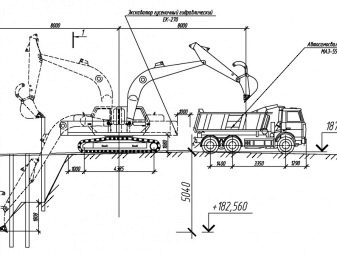

  1. При разработке котлована под фундамент дома потребуется дополнительное место под выкапываемый грунт. Объём вынимаемого грунта может быть значительным. Тогда необходимо учесть дополнительные расходы по вывозу грунта, если вторичное его использование не планируется.
  2. Завоз и складирование материалов необходимо планировать заранее. Желательно материалы располагать вблизи котлована по убыванию его удельной массы. Это позволит сэкономить силы при замесе и заливке бетона.
  3. Если планируется использование техники, то в сырую погоду потребуется отсыпка дороги щебнем или строительными отходами.
  4. При заливке бетона в несколько этапов необходимо предусмотреть дополнительное время в конце смены для очистки инструмента от цементных растворов и смесей. Засохший цемент потребует от вас намного больший усилий и времени для очистки.укладка фундамента
  5. Для размещения мешков с цементом потребуется тщательная гидроизоляция площадки. Непроницаемый материал необходимо стелить на грунт и тщательно укрывать штабеля с цементом. Отсыревший цемент очень быстро каменеет и становится непригодным для использования.
  6. В последнюю очередь на стройплощадку нужно завозить арматуру.
  7. Правильно рассчитайте необходимый запас воды, если вблизи нет источника. Отдельным пунктом выделите снабжение питьевой водой.
  8. В стеснённых условия рытьё котлована или траншеи под фундамент начинается с самого труднодоступного края.
  9. Самый простой способ определения прямых углов при разметке котлована – это сравнение диагоналей. В правильном прямоугольнике диагонали должны быть равны.

Здесь на этом видео Вы можете посмотреть все самые важные моменты проектирования фундамента здания в онлайн режиме.

Среди основных видов фундамента, которые используются в современном строительстве, можно отдельно выделить несколько видов:
  • ленточный;
  • монолитный ленточный;
  • столбчатый;
  • свайный;
  • плитный;
  • мелкозаглубленный;
  • винтовой;
  • плавающий;
  • фундамент из подручных материалов для небольших сооружений (баня, забор, теплицы).
виды устройства фундамента дома
Различные виды устройства фундамента для частного жилого домаВернуться к оглавлению

Ленточный фундамент

Ленточный фундамент известен своей массивностью, но, вместе с этим – простотой возведения. Именно этот тип чаще всего используется, когда речь заходит об объектах индивидуального строительства. Ленточное основание представляет собой полосу из железобетона, проходящую по всему периметру возводимого сооружения. Кроме этого, он проходит под всеми стенами здания, в том числе внутренними. Сечение этой полосы остается одинаковым в любом месте основания.

ленточный фундамент для домаВот так выглядит ленточный фундамент для дома

Ленточный фундамент используют, как правило, при строительстве кирпичных и каменных домов, зданий с тяжёлыми перекрытиями, а также коттеджей, в планировке которых присутствует подвальное помещение.

Устройство ленточного фундамента

Глубина устройства фундамента напрямую зависит от глубины промерзания грунта. Фундамент закладывают на 20 см. глубже уровня промерзания земли, но при этом его глубина не должна быть больше 50-70 см. Толщина фундамента, в свою очередь, напрямую зависит от различных особенностей будущего строения.

чертежи ленточных фундаментовЧертежи укладки различных типов ленточного фундамента на разных почвах и для разных строений

Мелкозаглубленный и заглубленный ленточные фундаменты

Мелкозаглубленный ленточный фундамент возводят, как правило, при строительстве каменных домов небольших размеров, а также деревянных домов на слабопучинистых грунтах. Он закладывается на глубину порядка 50-70 см.

чертеж мелкозаглубленного ленточного фундаментаЧертёж укладки мелкозаглубленного ленточного фундамента

Заглубленный ленточный фундамент используется при строительстве домов с тяжёлыми перекрытиями или толстыми стенами, в домах с подвалами и гаражами. Такой тип основания закладывается на глубину примерно 20-30 см. ниже уровня глубины промерзания грунта. Строительство такого фундамента требует больших затрат материалов.

схема укладки заглубленного ленточного фундаментаЗаглубленный ленточный фундамент гораздо прочнее и надежнее, но и требует больших капиталовложенийВернуться к оглавлению

Монолитные фундаменты разных типов

Для строительства деревянных домов лучше всего подойдет монолитный фундамент, который идеален при возведении строений практически любой конфигурации.

Среди монолитных оснований можно выделить несколько типов.

Ленточный монолитный фундамент представляет собой полосу, изготовленную из железобетона и проходящую по всему периметру дома. Используется при строительстве кирпичных зданий, домов с подвалами или гаражами, деревянных строений.

ленточный монолитных фундаментЧертёж укладки ленточного монолитного фундамента для дома

Столбчатый монолитный фундамент представляет собой совокупность столбов, установленных в местах повышенной нагрузки. Между столбами предусматривается засыпка песком или щебнем с дальнейшей заливкой бетоном. Такие основания часто применяются при строительстве легких домов.

чертеж столбчатого монолитного фундаментаСхема укладки столбчатого монолитного фундамента

Сплошной монолитный фундамент используется в условиях сильно сжатого грунта и закладывается под всей площадью дома.

Такие типы фундаментов применяются, в большинстве случаев, при строительстве лёгких деревянных домов. Их главным преимуществом является отсутствие ограничений по конфигурации здания, а также необходимости применения дорогостоящей техники. Стоимость возведения монолитного фундамента занимает порядка 15-20% от общей стоимости дома.

Вернуться к оглавлению

Свайный фундамент

Этот тип фундамента способен обеспечить надёжность строительства, если работы ведутся в условиях неустойчивого грунта. Используется при строительстве крупногабаритных и малоэтажных сооружений.

svayniy-fundament

Устройство свайного фундамента, прежде всего, отличается наличием в конструкции свай – столбов, которые вбиваются или вкручиваются в грунт при помощи специального оборудования.

Глубина установки свай напрямую зависит от глубины залегания сильных слоев грунта, на которые приходится вся нагрузка, оказываемая зданием. Каждая из свай по отдельности может выдерживать нагрузку от 2 до 5 тонн. Для соединения свай используют балки, прикрепляемые сверху.

схема устройства свайного фундамента
Схема устройства свайного фундамента

Свайные фундаменты, как правило, применяют в тех случаях, если верхний грунтовый слой является подвижным или слабым, а также на грунтах, где наблюдаются плывуны или очень высокий уровень грунтовых вод. В большинстве случаев свайные основания применяют при строительстве крупногабаритных сооружений.

Вернуться к оглавлению

Плитный фундамент

Такой тип фундамента представляет собой монолитную плиту из железобетона, площадь которой должна соответствовать площади всего здания. Плитный фундамент обладает высокой стоимостью, так как его возведение сопровождается значительным объемом земляных работ и большим расходом строительных материалов. Его рекомендуется использовать в тех случаях, когда проект дома не подразумевает возведение высокого цокольного этажа, что позволит дополнительно выступать фундаменту в качестве надёжного основания для пола.

схема устройства плитного монолитного фундамента для дома
Схема устройства плитного монолитного фундамента для дома

Например, плитный фундамент часто применяют при строительстве каркасных домов.

Плитный фундамент, в виду его высокой надёжности, можно возводить практически на любых грунтах, в том числе сильно сжимаемых, песчаных или пучинистых. Учитывая то, что монолитная плита проходит под всей площадью здания, можно не испытывать никаких беспокойств по поводу смещения грунта. Плитное основание можно применять при строительстве кирпичных или деревянных домов, высота которых достигает 1-2 этажей.

монолитный плитный фундамент

Вернуться к оглавлению

Расчет и проектирование фундаментов

Проект фундамента всегда должен осуществляться с полным учетом различных факторов, в том числе климатических и природных условий той или иной местности. Стоит запомнить, что при проектировании фундамента дома следует отталкиваться от данных по рельефу местности и характеру грунта. Как раз по этой причине проектирование любых фундаментов начинается с тщательного изучения инженерно-геологического расчета.

На этом видео можете посмотреть, как происходит расчет стоимости проекта стобчатого фундамента для дома размером 6×9.

Во многих регионах России преобладают глинистые и суглинистые грунты, влага в которых, при низких температурах, замерзает в самые короткие сроки. В результате этого возникает так называемый эффект «вздутия», что, естественно, неблагоприятно сказывается на состоянии фундамента.

То же можно сказать в тех случаях, когда уровень грунтовых  вод заметно превышает глубину промерзания почвы на месте строительства. Этот процесс происходит неравномерно, что становится причиной перекоса фундамента и образования трещин. Итог: через пару лет дом нуждается в проведении ремонта, который значительно увеличивает его изначальную стоимость.

Вернуться к оглавлению

Проектирование ленточного фундамента для деревянного дома

При строительстве деревянных домов можно использовать различные типы оснований, которые отличаются друг от друга технологией и глубиной закладки. В большинстве случаев предпочтение отдают ленточным фундаментам мелкого заглубления, так как деревянные постройки обладают сравнительно небольшим весом.

Ленточный фундамент, применяемый при возведении деревянных домов, обладает необходимым запасом прочности, а его технические и эксплуатационные показатели полностью подходят всем климатическим условиям России.

Кроме этого, стоит  обратить внимание на стоимость такого фундамента, которая заметно ниже, чем на другие типы.

В основе фундамента лежит армированная в три пояса железобетонная лента, проходящая по всему периметру будущего дома. Фундамент закладывают под стены первого этажа, как внутренние, так и внешние. Все элементы образуют собой единую систему, за счет чего железобетонная горизонтальная рама становится очень прочной и надёжной.

Толщина фундамента составляет примерно 30см, глубина его укладки – около 80 см., включающие в себя 20 см. песочной подушки. Основание выступает выше уровня земли на 40 см. Гидроизоляцию, в качестве которой используют рубероид, прокладывают под первый венец.

чертеж укладки ленточного фундаментаЧертёж примерной укладки ленточного фундментаВернуться к оглавлению

Технология возведения свайных фундаментов

Технология возведения свайных фундаментов включает в себя несколько этапов:

  • Бурение скважин необходимого диаметра;
  • Установка арматуры;
  • Последующее бетонирование скважины.

Основное преимущество свайного фундамента заключается в возможности применения ручного строительного бура.


Возведение свайных фундаментов всегда начинается с бурения скважин, размер и количество которых зависит от площади и веса будущего здания. Параметры свай определяются нагрузками, созданных перегородками, кровлей и полом. Обратите внимание, что максимальный размер диаметра ручного бура должен находиться в пределах 300мм. В том случае, если требуется пробурить скважины с диаметром 600 мм., следует воспользоваться промышленным буром.

На следующем этапе необходимо выполнять качественную гидроизоляцию фундамента, для чего по диаметру скважины прокладывают рубероид (из материала изготавливают «трубу», которая должна быть больше глубины скважины примерно на 300 мм.). При изготовлении верхней части «трубы» используют три слоя рубероида, которые стягиваются при помощи стальной проволоки (эта часть будет опалубкой).

технология укладки свайного фундамента для домаТехнология укладки свайного фундамента для дома

Если скважина на четверть заполнена водой, то перед заливкой бетона излишки жидкости необходимо откачать.  Отказ от использования рубероида может быть чреват неприятными последствиями: при схватывании бетона цемент не наберёт достаточную прочность, а промерзание грунта будет слишком негативно сказываться на состоянии бетона.

схема устройства свайного фундаментаСхема устройства свайного фундамента

После подготовки скважины наступает очередь выполнения вязки арматуры для фундамента, для чего из арматуры изготавливают каркас, состоящий из трёх вертикальных прутьев диаметром 6мм. Последний этап заключается в заливании скважины бетоном, который необходимо заливать слоями высотой 40-60 см. Во время заливки бетон уплотняют при помощи вибраторов.

проектирование для частных домов, проекты и чертежи, планировка для малоэтажного жилого коттеджа

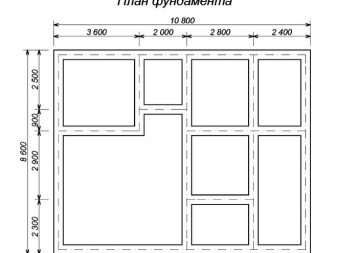

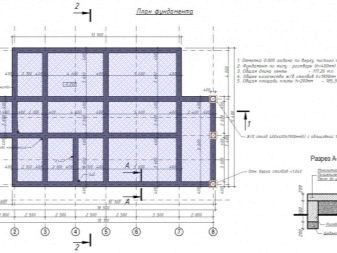

Общие правила составления плана фундамента

План фундамента – важнейший этап строительства любого здания. Его точность и информативность обуславливают качество дальнейших работ, поэтому так важно знать общие правила составления плана.

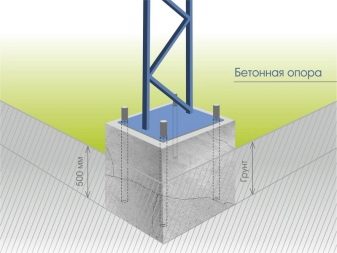

Общие правила составления плана фундамента Общие правила составления плана фундамента

Особенности

Основная причина разработки плана проекта жилого здания или промышленного строения заключается в необходимости фиксирования всех мелочей, которые могут встретиться на этапе строительства. Важно знать все нюансы работы, чтобы не допустить грубейших ошибок.

Не все люди способны самостоятельно составить строительный чертеж. В таком случае лучше обратиться за помощью к профессионалам. Любой человек, обратившись в строительную компанию и предоставив для составления плана свои эскизы, может не только следить за ходом работы, но и принимать в ней активное участие. При этом заказчик должен заранее обговорить с компанией-исполнителем подробности сотрудничества, чтобы заключить взаимовыгодный договор.

Общие правила составления плана фундамента Общие правила составления плана фундамента

Для создания проектной документации необходимо дождаться окончания составления плана строения. Для согласования проекта нужно связаться с проектной компанией, которая проверит его правильность. После этого заказчик получит полный список работ, которые понадобятся для заливки фундамента.

Создавая проект, необходимо опираться на технические характеристики будущего строения.

Ни в коем случае нельзя использовать чужие проекты подобных конструкций, так как они не учитывают особенности конкретного участка.

Общие правила составления плана фундамента Общие правила составления плана фундамента

Разработка проекта фундамента должна производиться с учетом всех технических нормативов и условий проектирования. Необходимо использовать специальный каталог изделий и сооружений, которые производятся на заводах. Для облегчения понимания проекта все стадии проектной документации должны иметь порядковые номера.

Общие правила составления плана фундамента Общие правила составления плана фундамента

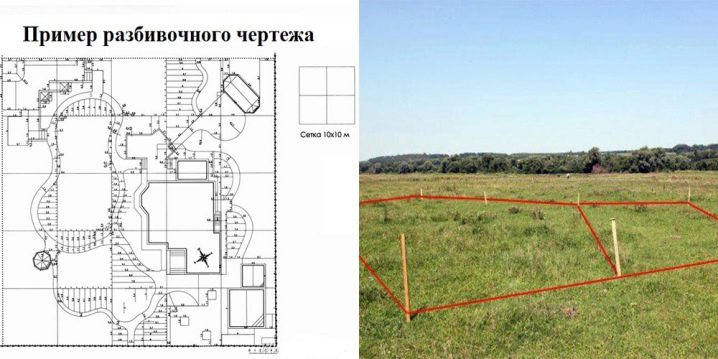

Для простоты и легкости переноса схемы на местность нужно точно соблюдать масштабирование каждой части плана. Особо крупные выносные изображения должны иметь отдельно указанные масштабы. Общее масштабирование плана фундамента должно иметь соотношение 1: 100, 1: 200, 1: 300 и 1: 400.

Серьезно облегчить перенос чертежа на местность позволяет осевая разметка. При этом разбивочные и крайние оси должны быть нанесены не только на общий план, но и на выносные виды и отдельные элементы. Для получения детально точного чертежа важно указать расстояние между крайними и разбивочными осями.

Общие правила составления плана фундамента

Последовательность проектирования

До того, как будет составлена проектная документация строения, важно определиться с его назначением. Например, нужно решить, будет фундамент предназначен для жилого малоэтажного дома или же для дачного домика летнего типа.

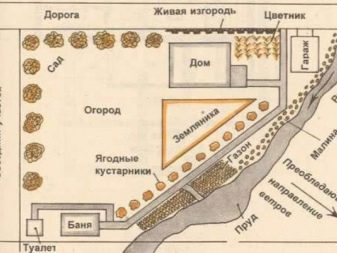

В загородном или частном доме должно быть определено точное количество комнат. Если есть необходимость, то в количество жилых помещений должны входить комнаты, предназначенные для пребывания гостей. Черновой вариант плана должен иметь подробный чертеж основания.

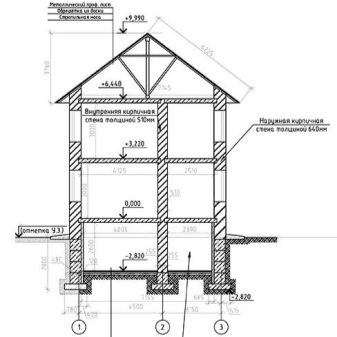

Чертеж фундамента должен включать в себя общий вес постройки, степень увеличения нагрузки в процессе эксплуатации и особенности грунта. Здесь важно указать тип почвы, от которого зависит прочность и долговечность будущего сооружения.

Общие правила составления плана фундамента Общие правила составления плана фундамента

Следующий этап создания проекта – подсчет и указание всех дополнительных построек на участке. В их число могут входить: гараж, баня, кладовое помещение, уличный туалет.

В особой планировке расположения фундамента нуждаются люди, желающие создать уединенную зону отдыха на своем участке. Для них важно разместить лицевой фасад так, чтобы он был скрыт от посторонних глаз ландшафтными украшениями.

Общие правила составления плана фундамента Общие правила составления плана фундамента

Перед тем, как завершить создание плана фундамента, нужно указать необходимые земельные работы для устранения неровностей участка. Только после этого можно переходить к составлению генерального плана и нанесению чертежа основания на бумагу.

Точная планировка и грамотно составленные чертежи позволяют проводить строительные работы с хорошей экономией сил, денежных средств и времени. После утверждения плана строения можно сразу же подготовить септик, чтобы более точно расположить постройку.

Общие правила составления плана фундамента Общие правила составления плана фундамента

Планирование разных типов фундамента

Существует несколько видов фундамента, которые имеют свои индивидуальные особенности.

Для постройки жилого дома может использоваться ленточное, свайное или плитное основание.

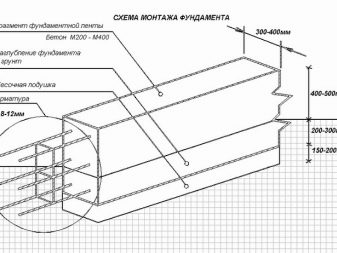

Ленточный фундамент

Требует опоры на непучинистый грунт с отведенной влагой и компенсированной силой морозного пучения. Для получения долговечного основания нужно узнать состав почвы и выявить глубину расположения грунтовых вод, чтобы произвести специальный расчет сечения арматуры и ленты.

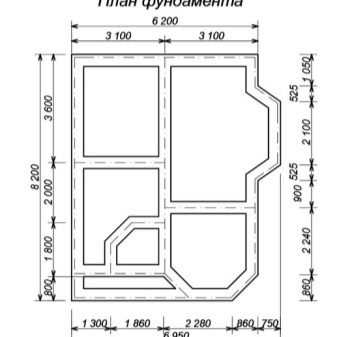

Создавая план опоры дома, нужно указать конфигурацию сечения, расположение инженерных коммуникаций, вид подбетонка и глубину закладки опор. Для получения максимально точного чертежа необходимо также правильно указать координаты и параметры блока отсчета. Монтаж основания начинается с установки отсчетного блока, а уже потом крепятся другие элементы.

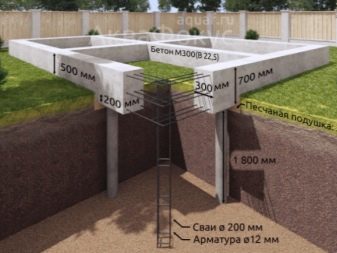

Свайный фундамент

Должен состоять из разметки свайного поля с указанием осей координат. На чертеже должно быть отмечено положение всех опор, которые необходимы для создания этого типа основания.

Сложнее всего исполнить ростверковый фундамент, так как он должен состоять из схемы монтажа ростверка и пояснительных записок об используемых материалах. Однако такой вид свайного основания считается более надежным и долговечным, так как его конструкция позволяет равномерно распределять вес постройки на опору.

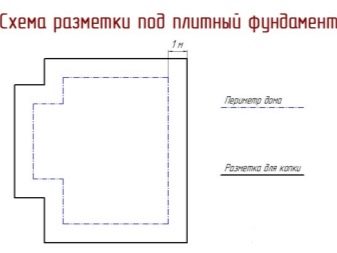

Плитный фундамент

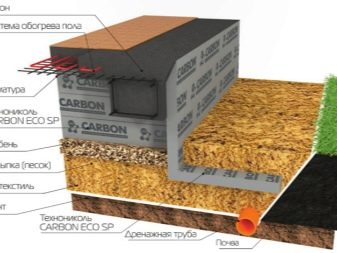

Должен состоять из схемы армирования, тепло- и гидроизоляционных систем. Его монтаж можно произвести на близком расположении к поверхности почвы, что позволит избежать влияния морозного вспучивания земли на сооружение.

План монолитного плотного фундамента должен состоять из схемы расположения уплотненного грунта, специальной утрамбованной «подушки», слоя дорнита и бетона, а также слоя гидро- и теплоизоляции. Поверх гидроизоляционных материалов укладывается монолитная плита и армирующий пояс бетонной плиты, которые тоже должны быть указаны на чертеже.

Общие правила составления плана фундамента Общие правила составления плана фундамента

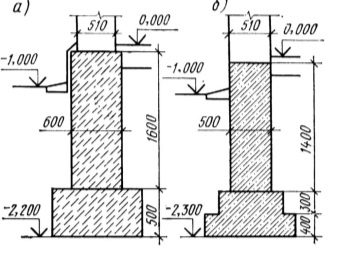

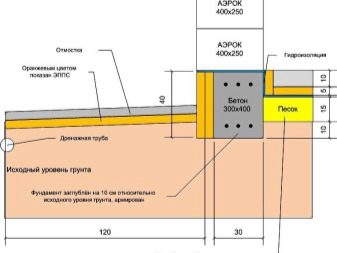

Планировка ленточного и свайного основания должна состоять из сечений, предназначенных для уточнения плана. На сечениях должны быть отображены опорные контуры, гидроизоляционные слои, отмостка и размеры уступов.

Ленточный тип требует указания уровней, включающих в себя поверхность земли, подошву фундамента и обрез.

Для упрощения установки места сечения нужно нанести на план разомкнутые штрихи со стрелками, которые указывают направление секущей плоскости.

Общие правила составления плана фундамента Общие правила составления плана фундамента

Зависимость от размеров сооружения

Чтобы спроектировать будущее строение, необходимо учитывать не только тип грунта и территориальное расположение участка, но и площадь дома. От размера сооружения зависит нагрузка на грунт. Например, это может быть строительство на фундаменте 7х9, 9х9 или 10х10 м.

Чтобы сделать основание 7 на 9 м, лучше использовать ленточный фундамент под дом. Перед его монтажом нужно рассчитать минимальную площадь и глубину залегания бетонной опоры. Идеальным условием для установки ленточной конструкции является просадочный грунт, который отличается низкой естественной влажностью, пылеватым составом и высокой структурной прочностью.

Согласно правилам составления плана фундамента, в проекте важно указывать все подготовительные работы.

Для этого нужно сделать разметку для сооружения, на которой будут указаны границы траншеи и глубина расположения опор. Для лучшей прочности дно лучше сделать из дренажных слоев, включающих щебень, песок и воду.

Планировка жилого сооружения должна происходить с формированием опалубки. Для качественного строительства дома 7х9 или 9х9 лучше всего использовать обрезную струганную доску толщиной 2,5-3 см и шириной 10-15 см. Такие доски позволят получить ровное основание, которое не потребует дополнительных отделочных работ.

Конструкция опалубки должна располагаться выше уровня траншеи на 40 см, а максимальный зазор между досками должен составлять 0,3 см. По завершении монтажа опалубки следует уложить слой гидроизоляции, чтобы предотвратить преждевременное испарение влаги и повысить прочность опоры.

Каркас опоры для сооружения – неотъемлемая часть прочного фундамента. Поэтому предпочтительно использовать для него металлическую арматуру диаметром 11 мм.

План сооружения должен включать в себя расчет бетонного раствора, который понадобится для заливки основания. Неверные расчеты могут привести к нехватке смеси, что серьезно повлияет на прочность и надежность фундамента.

Для приготовления качественного раствора рекомендуется использовать марку цемента не ниже М250, крупный или средний песок и щебень.

Расчет заглубления фундамента должен производиться с учетом уровня промерзания почвы. Небольшая каркасная постройка может возводиться на винтовые сваи размером 2,5 м, расположенные на глубине 1,5 м.

А вот постройка 10х10 м требует создания более прочного фундамента. Для него лучше использовать железобетонные опоры, которые могут выдержать воздействие сил пучения грунта и способны предотвратить деформацию сооружения.

Общие правила составления плана фундамента Общие правила составления плана фундамента

Дополнительная документация

Помимо основной документации, прилагаемой к плану основания дома, нужно включить в комплект следующие документы:

  • сводную спецификацию, в которой указаны требования ко всем элементам, расположенным ниже нулевой отметки;
  • развертку и план монтажа сборных опор;
  • схему армирования участка с учетом нагрузки здания на основание;
  • схемы расположения гидро- и теплоизоляционных слоев;
  • таблицы с указанием эксплуатационных характеристик опор основания;
  • данные о расположении откосов.

Для получения надежного и долговечного фундамента необходимо использовать квалифицированный подход и точный расчет. Попытка сэкономить на разработке проекта неизбежно приведет к образованию дефектов, которые в итоге потребуют дополнительных денежных трат.

О том, как самостоятельно создать проект дома, смотрите в следующем видео.

Схема ленточного фундамента для дома, подготовка и разметка

В предыдущей статье, я рассказывал о том, как правильно рассчитать фундамент под кирпичный дом, ну а сегодня мы рассмотрим схему самого фундамента и определим, под какими стенами он необходим. Так же, в этой статье, я расскажу о том, как подготовить участок и правильно разметить все стены, под которые будет заливаться бетон.

О том, какой фундамент для кирпичного дома лучше, мы уже разобрались, и, в нашем случае, выбор пал на ленточный, ну а чтобы не повторяться – сразу приступим к схеме.

Для того, чтобы определиться со схемой ленточного фундамента, давайте взглянем на схему расположения комнат в доме.

Как мы видим – стен в доме очень много, и заливать монолитную железобетонную ленту под каждую из них – нецелесообразно, так как в этом случае, стоимость фундамента возрастет, как минимум, в два раза.

В большинстве случаев, достаточно устройство фундамента только под несущими и тяжелыми стенами. А тонкие и относительно легкие перегородки можно будет возвести на черновом бетонном (железобетонном) полу.

Несущие и самонесущие стены

Теперь давайте взглянем на схему самого фундамента, а далее я объясню, по какому принципу были выбраны внутренние несущие стены.



Несущие стены №1 и №2 предназначены для того, чтобы более равномерно перенести нагрузку от кровли на фундамент. Дополнительное их предназначение – не дать значительного «провисания» деревянным потолочным балкам, так как между противоположными наружными стенами очень большое расстояние.

Ниже на схеме видно, как будут располагаться потолочные деревянные балки, на которые будет опираться вся крыша.

В связи с этим, эти стены будут, как минимум 20 – 25см толщиной, а это значит они уже будут иметь относительно большой вес. Помимо этого, на них еще будет опираться крыша, а отсутствие фундамента под такими стенами – чревато последствиями.

Стена №3 отделяет гараж, от основного дома. Насколько хорошо бы не отапливался гараж, все равно, в зимний период, это будет самое холодное помещение в доме из-за постоянно открывающихся ворот.

Так вот, в связи с вышесказанным, для удержания тепла в доме, решено было эту стену сделать утолщенной, такую же, как и все наружные стены. Хотя она и будет, практически, самонесущей, все равно будет иметь значительный вес, что подразумевает собой, наличие под ней достаточного фундамента.

Остальные стены, разделяющие комнаты и другие помещения между собой, можно сделать тонкими перегородками, нагрузку от которых без проблем выдержит армированный бетонный пол, залитый по грунту. Другими словами, фундамент под самонесущими тонкими перегородками заливаться не будет.

Толщина фундамента под несущими стенами

В предыдущей статье, в которой мы рассчитывали фундамент под кирпичный дом, я говорил, что вся монолитная железобетонная лента будет толщиной 40 см, несмотря на то, что общая толщина наружных стен будет около 50 см.

Ниже на схеме видно, как будет располагаться стена шириной 50см на цоколе шириной 38 см. (Почему фундамент 40см, а цоколь 38см – читайте в предыдущей статье).

Схема достаточно приблизительная и, соответственно, без соблюдения пропорций. Такие параметры, как толщина песчаной подушки, толщина монолитной железобетонной плиты и т.д. — мы рассмотрим позже, в соответствующих темах.

Так как поверх цоколя сразу будет залит черновой железобетонный пол, «провисания» стены не будет, а для прочности и опоры на грунт, подошва фундамента в 40 см, будет достаточной. Это позволит сэкономить на фундаменте.

Главным Вашим врагом в процессе разметки фундамента является трава и неровности грунта, из-за которых происходит большая часть ошибок в замерах. Поэтому, перед разметкой, будущий строительный участок был очищен от высокой растительности (травы, кустарников и т.д.). В большинстве случаев, для очистки и подготовки участка достаточно использовать триммер (бензо- или электрокоса).

Выравнивать ничего не пришлось, так как строительная площадка и так оказалась, более или менее ровной.

Конечно, на очистку было потрачено какое-то время и силы, но это позволило более точно разметить фундамент и в последствии значительно облегчило и ускорило работу.

Стоит добавить, что в нашем регионе следят за чистотой участков, а заброшенные и заросшие предполагают значительный штраф собственнику.

Разметка ленточного фундамента

Разметка производилась с помощью рулетки, шнура, колышков, сделанных из арматуры d8мм, и молотка, с помощью которого эти самые колышки забивались.

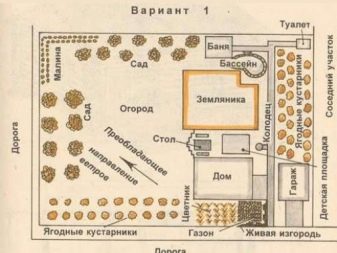

Первым делом, мы определяем месторасположение дома на участке. Схематично это выглядит вот так:

Прежде чем размечать расположение дома на участке, внимательно изучите документы, разрешающие строительство. Там должны быть прописаны основные правила размещения дома, относительно красной линии и соседских участков. На схеме красная линия внизу.

Теперь, необходимо разметить прямоугольный периметр всего дома. Ниже на схеме, периметр обозначен красными точками.

Только после этого, можно приступать к разметке фундамента. Теперь есть от чего отталкиваться и разметить все стены не составит особого труда.

Порядок и технология точной разметки фундамента под дом, без использования дорогих инструментов и приборов, очень проста и подробна описана в одной из предыдущих статей. В нашем случае, она производилась точно так же, поэтому не будем на этом останавливаться.

После точной разметки периметра дома, с проверкой совпадения размеров диагоналей, мы разметили все внешние стены, а затем и внутренние. Таким образом, все было готово к следующему этапу строительства нашего будущего дома.

Стоит добавить, что разметка производилась вдвоем около 2 часов, так как дом огромный с большим количеством углов. Кстати говоря, разметку можно провести и одному человеку, но это достаточно долго и тяжело сделать точно.

Ну вот, в принципе, и все, что касается схемы фундамента под дом, а также всех подготовительных работ. Ну а в следующей статье мы приступим непосредственно к устройству самого фундамента под кирпичный дом.

Ленточный фундамент для дома: расчет, как сделать, схемы

Вы находитесь:  Главная > Фундамент >

Существует много видов несущих систем для жилого здания. Каждая из них имеет свои особенности, область использования, достоинства и недостатки. Ленточный фундамент для дома является универсальным, т. к. отличается доступной стоимостью и простотой установки.

Виды и их особенности

Ленточный фундамент – это вид опорной конструкции для частного дома, которая представляет собой периметральное основание для постройки. Главной особенностью является то, что в отличие от стандартного монолитного фундамента, середина комнат не заливается раствором, а засыпается «подушками» из песка и щебня. Благодаря этому экономится большое количество средств и строительных материалов.

Естественно, несущие способности ленточного фундамента немного ниже, чем у монолитного, но, тем не менее, на нем можно построить двухэтажный дом с мансардой, жилой комплекс или любое подсобное помещение.

Бывает несколько видов такого фундамента:

  1. Мелкозаглубленный;
  2. Глубокозаглубленный;
  3. Столбчато-ленточный и свайно-ленточный.

Мелкозаглубленный ленточный фундамент подойдет под деревянный дом или брусовый, также его глубина позволяет возводить на нем одноэтажные строения из газобетона. В основном мастера рекомендуют использовать систему как основу на глинистых или каменистых грунтах, где довольно сложно выкопать глубокую траншею. Этот вариант позволяет экономить средства на строительных материалах, стоит отметить высокую скорость постройки.

мелкозаглубленный фундаментФото — мелкозаглубленный фундамент



Глубокозаглубленный применяется на всех видах зданий и типах грунтах (кроме пучинистых, каменистых и прочих, где необходим свайный). Такой ленточный фундамент строится для двухэтажного каркасного, щитового или одноэтажного кирпичного дома. Благодаря высокой несущей способности, Вы можете на нем построить также жилье из пеноблоков, газосиликата, дерева, бруса или камня.

Свайно-ленточный вариант несущей системы необходим, если Вы собираетесь возводить дом на не непригодных для других типов опор грунтах. Он представляет собой стандартное свайное основание с бетонным ростверком. Благодаря перемычкам из раствора, несущая способность такого фундамента очень высока и подойдет для жилого или загородного дома из пенобетона, газосиликатного кирпича.

блочный ленточный фундаментФото — блочный ленточный фундамент

Видео: как заливать бетон для ленточного фундамента

Как сделать несущую систему

Для того чтобы своими руками сделать ленточный фундамент под дом, разрабатывается проектная схема. Это чертеж, на котором учитывается размер будущей постройки, несущая способность основания, его материал и прочие данные, необходимые для работы. Можно сделать фундамент из:

  1. Цементного раствора;
  2. Пеноблоков, газобетона, пенобетона;
  3. Кирпичей;
  4. Свай.

Бетонный ленточный фундамент считается наиболее практичным и надежным. Его не нужно дополнительно утеплять или гидроизолировать, как пенобетонный, и в то же время он прекрасно справляется с большими нагрузками. Пенобетонный вариант легко сделать самому, но у него не такие несущие способности, как у цементного. Свайный используется на проблемных местностях и, в конечном итоге, все равно укрепляется бетонной стяжкой. Кирпичный можно делать под подсобные помещения (гараж, баня, веранда, летняя кухня и т. д.).

расчет-фундамента-minФото — расчет фундамента



Первое, то нужно сделать – это определить тип грунта. В зависимости от его структуры Вы сможете подобрать правильный вид опорной конструкции. Также эти данные необходимы для определения давления будущего здания на грунту. Конечно, оптимально эти значения узнать у специалистов, но если нет возможности, то можно использовать справочные данные:

Вес квадратного метра стены (кг/м2):

Каркас 30 – 50
Дерево 70 – 100
Кирпич, пенобетон, газосиликат 200 – 270
Бетонный раствор и арматура 300 – 350

Вес кровельных материалов кг/м2:

Профнастил, металлочерепица 20 – 30
Рубероид 30 – 50
Цементное покрытие, шиферные листы 40 – 50
Керамическая черепица 60 – 80

Учитывается также вес перекрытий, утеплителей, окон, дверей, бытовой техники и мебели. Обязательно полученное число умножается на коэффициент 1,3, чтобы обеспечить максимальную прочность конструкции. Желательно учесть некоторые техногенные факторы:

  1. Деформация грунтов под воздействием стоков во время оттепели;
  2. Морозное пучение (зимой при снижении температуры в земле происходит небольшое движение пород).

В итоге должно получиться значение, которое соответствует уравнению:

Удельная нагрузка на фундамент ≤ Вес здания.

Исходя из параметров, необходимо рассчитать ширину одной ленты. Некоторые мастера используют ширину стены как основу для выбора ширины фундамента, но это не совсем верно, так на несущую конструкцию влияет высокое давление. Отсюда золотое правило: минимальная ширина систем равняется толщине стен, но желательно, чтобы ширина фундамента превышала этот показатель на 10-15 сантиметров. В то же время, если Вы будете строить основу для дачного домика или небольшого дома из блоков, то можно использовать «узкий» армированный вариант, который поможет снизить затраты.

схема армированияФото — схема армирования



Расчет размеров ленточного фундамента под дом можно провести самостоятельно или заказать его у специалистов.

ленточный фундаментФото — ленточный фундамент



После этого, нужно разметить участок будущей стройплощадки. Обязательным условием является отсутствие вокруг коммуникаций в пределах 2 метров. В особенности это касается газовых линий и водоснабжения. В отмеченном месте нужно разрыть траншею выбранной глубины и ширины. Вы должны понимать, что если рассчитать неправильный порог глубины, то при промерзании грунта фундамент может деформироваться, поэтому особенно серьезно подойдите к этому вопросу.

Строительство дома на ленточном фундаменте обязательно подразумевает укладку песчано-щебневой подушки, её устройство аналогично, как и при устройстве любой другой несущей системы. Чтобы её сделать, соедините в равных частях песок и щебень, и уложите на дно траншеи, она засыпается на 1/3 ямы. Тщательно утрамбуйте и уплотните насыпь. После укрепите стены деревянными досками, которые будут служить опалубкой. При достаточной плотности грунта это не всегда необходимо.

фундамент из пенобетонаФото — фундамент из пенобетона



Далее, нужно установить в яму связки из арматуры, которые придадут основанию жесткости и прочности. Их можно соединять при помощи проволоки или сваркой, как Вам удобно. Размер прутов зависит от того, какой Вы хотите сделать ленточный фундамент под дом. Для мелкозаглубленного можно взять проволоку тоньше, для глубокого – более прочную и с крупным сечением.

армирование фундаментаФото — армирование фундамента



После производится заливка, для ленточного и монолитно-ленточного фундамента она осуществляется стандартным раствором из бетона М500, высота указывается в чертеже и зависит от размера частного дома. Порог или подошва основания в большинстве случаев как минимум на треть выступает из-под земли. При желании можно сделать здание с более высоким цоколем.

Заливка фундаментаФото — Заливка фундамента



Залить систему желательно за один заход, иначе застывание раствора будет неравномерным, из-за чего могут появиться трещины. После окончания работ, строительная площадка накрывается пленкой во избежание намокания от росы или дождей. В среднем бетон застывает за 3 – 7 дней.

Естественно, цена ленточного фундамента для частного дома из свай или столбов будет значительно ниже, чем стоимость глубокозаглубленного аналога. Более точно рассчитать значения Вам поможет смета по чертежу.

Реставрация конструкции

Любой постройке время от времени необходим ремонт, ленточный фундамент под дом не является исключением. Желательно устранять все поломки сразу, как только увидели, т. к. трещины или надломы могут существенно повлиять на несущую способность системы. Каждое полугодие просматривайте основание на возможные трещины. Если они проявились – подмажьте их раствором. Для этого его забрасывают в отверстие.

Верхняя часть основания также очень подвержена атмосферным явлениям, желательно защитить цоколь при помощи цементной «шубы» или пенопласта.

7 Январь 2015       Автор: Владимир Бакаев

Похожие материалы:

Как залить фундамент под дом – советы, схемы и способы экономии

Сам процесс заложения любого фундамента предполагает несколько этапов:

  1. Подготовка участка и разметка фундамента
  2. Земляные работы, копка траншеи, бурение столбов
  3. Подготовка подушки для фундамента
  4. Монтаж арматурного каркаса и сооружение опалубки
  5. Заливка бетона и выравнивание

В этой статье я подробно и поэтапно расскажу о заливке самого популярного на сегодняшний день – ленточного фундамента и об отличительных особенностях этапов заливки других типов.

Заливка фундамента своими руками

Существует несколько типов ленточных фундаментов, но технология заливки своими руками для всех практически одинаковая.

О заливке мелкозаглубленного ленточного фундамента, а так же о ленточном незаглубленном фундаменте вы можете прочитать в предыдущих моих статьях.

Подготовка участка и разметка для ленточного фундамента

Процесс подготовки участка не представляет никакой трудности. В первую очередь необходимо очистить участок, или хотя бы то место, где вы собираетесь построить дом, от лишней растительности, мусора, крупных корней и т.д.

Когда участок чист, проводим разметку будущей ленты фундамента согласно проекту.

Если у вас нет нивелира или иных специальных приспособлений, не отчаивайтесь, для качественной разметки нам понадобится только рулетка, колышки, шнур и, возможно, лист бумаги.

Размечаем все наружные стены установкой колышков в углах будущего дома. После установки колышков — замеряем диагонали каждого прямоугольника. У вас должно получиться так, что противоположные стороны у прямоугольника и его диагонали равны. Если этого не произошло, то рисуем на бумаге эскиз дома, проставляем получившиеся размеры и думаем, куда и какой колышек необходимо сдвинуть. После исправлений обязательно повторяем замеры. И так до тех пор, пока у вас не сойдутся все размеры.

Постарайтесь как можно точнее сделать разметку будущего строения, это в дальнейшем поможет избежать некоторых трудностей с выравниванием углов при строительстве стен дома. А для тех, кто хочет подробнее узнать о разметке фундамента под дом, прочитайте мою статью об этом, где подробно описан вес процесс разметки с примерами.

Копка траншеи для монолитного ленточного фундамента

Выкопать траншею для ленточного фундамента можно ручным или механизированным способом.

Экскаватором копать быстро и дешево, но он не особо придерживается размеров, где-то может получиться чуть шире, где-то чуть глубже, что в последствие скажется на объеме заливаемого бетона. Экономия в данном случае очень сомнительна.

Если вы сами копать не хотите, то лучше нанять рабочих и проследить за соблюдением всех размеров, это в последствие поможет вам сэкономить на объеме заказываемого бетона.

Глубину заложения ленточного фундамента Вы можете с легкостью рассчитать, изучив одну из моих статей. Там подробно описаны все типы ленточных фундаментов, глубина их заложения и от каких факторов она зависит.

Сооружаем песчаную подушку для фундамента под дом

Подушка для фундамента закладывается из мытого песка, без различных примесей глины и т.д.

Песок, в отличие от грунта, в котором закладывается фундамент, намного меньше подвержен пучению и равномерно распределит воду, под фундаментом, что позволит исключить неравномерную усадку фундамента.

Песок засыпается в траншею и трамбуется. Слой такой песчаной подушки должен быть не менее 20см.

Если у вас нет специальных приспособлений для трамбовки песка, то необходимо хотя бы пролить его хорошо водой перед заливкой.

Армируем будущую ленту фундамента и сооружаем опалубку

Для арматурного каркаса используется арматура диаметром 8-14мм, а для того чтобы точнее определить диаметр и количество арматуры можно воспользоваться расчетом арматуры для ленточного фундамента. С помощью него вы подберете правильный диаметр и количество арматуры для своего фундамента.

Как правило, вертикально уложенные пруты диаметром – 8-10мм, а горизонтальные продольные 12-14мм. Пруты вдоль траншеи всегда толще, потому что на них будет действовать большая нагрузка, а они, в свою очередь, должны с ней справиться.

Каким способом вязать арматурный каркас, в траншее или рядом с траншеей, а после готовый каркас опускать в нее, вы должны решить сами, как вам будет удобнее. Минус вязания арматуры в траншее в том, что если траншея не достаточно широкая, вы своим телом будете обсыпать ее.

Сооружать арматурный каркас желательно с помощью вязальной проволоки, а не с помощью сварочного аппарата, потому что в местах сварки у арматурного прута появляются слабые места.

Опалубка для фундамента, если она необходима, сооружается с помощью досок, шириной 10-20см, и толщиной 2,5 – 4,0 см.

Сооружая опалубку необходимо исключить большие дыры в опалубке, и жестко закрепить ее. Противоположные щиты опалубки необходимо связать между собой шпильками, таким образом, не давая распираться опалубке при заливке бетона.

Углы опалубки так же необходимо жестко закрепить, потому что это наиболее слабые места.

Как залить бетон для фундамента

Заливка бетона для любого типа фундамента происходит одинаково. Как правило, при больших объемах заливается бетон покупной, так как добиться монолитной железобетонной ленты можно только в случае заливки фундамента за один раз.

И так, все подготовительные работы провели, теперь необходимо залить бетоном будущий фундамент под дом.

Для заливки используется бетон марки М200 – М400, которая зависит от состава бетона.

Заливка бетона в траншею всегда начинается с углов, а после уже заполняются остальные пустоты.

Идеальными условиями для того, чтобы залить фундамент под дом является доступ автомиксера ко всем углам дома.

Миксер подъезжает к углу и начинается процесс заливки. В это время один человек должен держать желоб, направляя его, а другой (лучше два) — помогать бетону равномерно распределиться по траншее с помощью лопаты, например.

Для того, чтобы выгнать воздух из бетона, необходимо воспользоваться глубинным вибратором, если такого нет, то провибрировать необходимо подручными способами. Можно вибрировать штыковой лопатой, такой вибрация называется методом штыкования. Неплохой результат можно получить постукивая молотком по каркасу арматуры, либо по опалубке (не сильно!).

Как я и говорил, что залить фундамент под дом будет не сложно, на данном этапе мы подробно рассмотрели заливку ленточного фундамента, этапы которой в большинстве случаев подходят под заливку любого типа фундамента.

Особенности заливки столбчатого фундамента под дом

Отличительной особенностью столбчатого фундамента является то, что фундамент состоит не из монолитной ленты, а из столбов, которые связываются монолитной лентой.

В связи с этим после разметки бурятся столбы с помощью автобура либо ручного бура, столбы армируются арматурой диаметром 10-12мм, с выпуском арматуры на 15-20 см выше уровня столба.

После заливки столбов сооружается опалубка для ростверка, соединяющая все столбы, создается арматурный каркас и заливается в опалубку бетон.

Следует напомнить, что столбчатый фундамент сооружается для легких строений и в «хорошем» грунте.

Особенности заливки плитного фундамента

Отличительной особенностью монолитной плиты является то, что такая плита располагается под всем строением, а не только под стенами дома.

Вообще, сооружение плитного фундамента своими руками не сложный процесс, но он требует ответственного подхода, и, я считаю, что его можно перенести в отдельную статью.

Одним из типов монолитной плиты является плитный фундамент с ребрами жесткости, технология заливки такого типа фундамента мало чем отличается от обычного.

Разметку делают по периметру дома, затем под будущим домом убирается грунт, на глубину будущей плиты + толщина песчаной подушки.

Затем необходимо соорудить песчаную или песчано-гравийную подушку с последующей трамбовкой.

Арматурный каркас вяжется в два ряда в виде сетки.

Заливка происходит примерно так же как и при любом другом виде фундамента.

Способы заливки и методы экономии фундамента дома

В зависимости от использования собственного труда залить фундамент можно тремя способами:

  1. Заложить фундамент самостоятельно, используя только собственный труд. Это, конечно, трудоемкий процесс, но не на столько, что с ним нельзя справиться самостоятельно. В идеале, 2-3 человека справятся со всеми этапами без особых усилий.
  2. Использовать частично чужой труд для некоторых этапов заливки фундамента. Этот способ наиболее распространен при строительстве домов самостоятельно, он предполагает использовать наемных рабочих на особо тяжелых этапах работы. Это позволит сэкономить на собственном труде, но в финансовом плане это будет немножко дороже.
  3. Доверить заливку фундамента под дом профессиональным рабочим. Это самый дорогой способ заливки, но вам, в этом случае, не придется ничего делать, кроме того, что приезжать на участок и контролировать процесс заложения фундамента, потому что даже профессионалы иногда не придерживаются строгой технологии для собственной выгоды.

Советы по экономии на фундаменте

  1. Если вы нанимаете рабочих для выполнения отдельных этапов заливки фундамента под дом, то следует учесть, что самым дорогим этапом является копка грунта и заливка бетона. Если говорить о копке, то тут решать вам, это трудоемкий процесс и стоит ли на нем экономить. Ну а на заливке фундамента можно сэкономить приличную сумму, если пригласить друга помочь. На самом деле заливка бетона грязный, но не очень сложный процесс, с которым вдвоем-втроем за пол дня легко можно справится, сэкономив на этом примерно по 500р. с куба бетона.
  2. На ленточном фундаменте можно сэкономить на заглублении, если у вас не тяжелый и небольшой дом (деревянный например), то можно вместо заглубленного сделать мелкозаглубленный ленточный фундамент.
  3. На плитном фундаменте можно сэкономить сделав его тоньше, но с ребрами жесткости. О плитном фундаменте с ребрами жесткости я рассказывал в предыдущих своих статьях.
  4. При закладке столбчатого фундамента, сэкономить можно только на труде, потому что он и так наименее устойчив, по сравнению со своими собратьями.
  5. В некоторых случаях стеклопластиковая арматура и ее применение позволит немного сэкономить на фундаменте.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
ЮК «Эгида-Сочи» - недвижимость.

Наш принцип – Ваша правовая безопасность и совместный успех!

2020 © Все права защищены.
