Усиление и ремонт фундаментов своими руками: способы, порядок действий

Укрепление и усиление фундамента дома необходимо при появлении в стенах или основании трещин а также, если планируется увеличение нагрузки: будет возводиться мансарда или планируется заливка стяжки взамен деревянных полов.

Методов усиления есть немало, но не все из них могут быть реализованы своими руками. Есть некоторые ситуации, при которых без профессионалов просто не обойтись.  Иногда разрушения настолько велики, что построить новый дом дешевле, чем отремонтировать фундамент. Так что и метод и способ действий зависит от степени разрушения и причин, которые стали тому причиной.

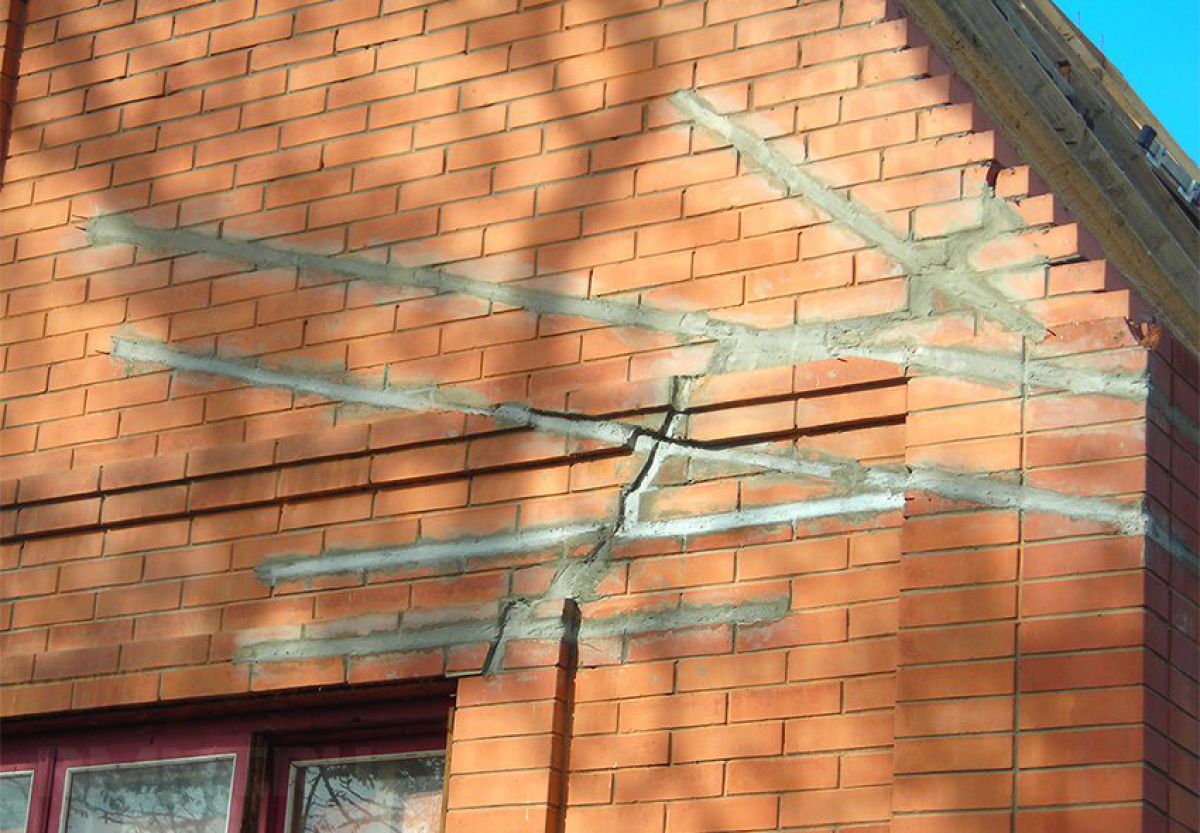

Проблемы с фундаментом нужно решать вовремяПроблемы с фундаментом нужно решать вовремя

Чаще всего возникают проблемы с ленточными фундаментами неглубокого залегания (это если основание заканчивается выше глубины промерзания грунта). Они не всегда создают проблемы, но при изменении условий (изменении уровня подземных вод, сдвигах грунта и т.п.) могут выдавливаться пучением или размываться.

Меньше всего проблем бывает с плитным фундаментом. Его усиление — редко встречающаяся проблема. Если и требуются какие-то мероприятия, то обычно это отвод воды или, в крайнем случае, цементирование нижерасположенных сыпучих грунтов.

Проще всего проводить ремонт фундамента деревянного дома. Древесина (бревно или брус, все равно) благодаря волокнистому строению нормально переносит все работы, а перекосы компенсирует за счет гибкости. С кирпичными, бетонными, блочными домами ситуация другая — тут малейшая ошибка может привести к разрушению стены. Потому необходимо зоны вмешательства (работ по укреплению) делать совсем небольшими — так меньше шансов нанести серьезный вред.

Проще всего работать с деревянными домамиПроще всего работать с деревянными домами

Содержание статьи

Подготовительные мероприятия — диагностика

Выбор метода усиления фундамента зависит от причины, которая привела к появлению трещин. Потому первым делом необходимо провести диагностику. Для этого выполняем два мероприятия:

  • устанавливаем маячки на трещины на стенах;
  • обследуем фундамент в местах разрушения.

Мероприятия не очень сложные, но из них можно почерпнуть довольно много информации, которая поможет в выборе способа действий.

Устанавливаем маячки

Нам необходимо узнать следующие вещи:

  • продолжается ли процесс разрушения или он уже остановился,
  • если продолжается, то, в каком направлении происходит усадка, и с какой скоростью;
  • что стало причиной появления трещин.

Для этого на трещины вверху и внизу ближе к краям ставят маркеры — это небольшие латки из гипса, смеси цемента и гипса, штукатурки и т.п. Главное условие при выборе состава — хрупкость материала, чтобы в случае подвижек он лопнул.

Первым делом устанавливают на трещинах маячкиПервым делом устанавливают на трещинах маячки

Делают маяки поперек трещины. Глубина и ширина латки — 3-5 см, длина 10-12 см. Сначала зачищают место, где устанавливать будут маркеры (для лучшего сцепления), потом шпателем наносят готовый раствор. После на лицевой поверхности оставляют длинную узкую горизонтальную черту: вдавливают примерно на  3-4 мм ребром линейку или мастерок. Маячок готов. Их нужно делать не меньше двух штук на каждой трещине.

Потом состояние маркеров периодически проверяют. В промышленных условиях ведут журнал. Для частника тоже не помешает делать записи — потом можно будет определиться, что вызвало активизацию или наоборот, остановило расширение трещины.

Если на протяжении нескольких недель никаких изменений с маячками не произошло, значит усадка здания завершена. В принципе, можно просто заделать трещины и больше ничего не предпринимать: неправильно выбранный способ может усугубить ситуацию, а не улучшить.

Методы усиления фундаментов разнообразны, но сложны в исполнении Методы усиления фундаментов разнообразны, но сложны в исполнении

Если трещины продолжили расширяться, необходимо определиться какая из частей здания «садиться». Именно с этой стороны и необходимо проводить работы.

Это вся информация, которую может дать эта мера. Теперь будем определять, что привело к разрушениям.

Роем шурфы

Если на дне шурфа есть вода, необходимо провести работы по водоотведению - создать дренажную систему
Если на дне шурфа есть вода, необходимо провести работы по водоотведению — создать дренажную систему

В тех местах, где идет процесс расширения трещин, отрываем фундамент, но только на глубину его залегания, не ниже. Причем длина шурфа должна быть небольшой, а ширина — так чтобы в нем можно было орудовать лопатой. При необходимости его затем можно расширить.

Так как ремонтные и восстановительные работы — рискованное занятие, не лишними будут меры предосторожности — установите подпорки, которые будут поддерживать сены в месте раскопок. Действуйте аккуратно.

Определяем причины и методы усиления

Используя данные, полученные при наблюдении за маячками и при рытье шурфа, находим причины, которые привели к появлению трещин в фундаменте и стенах. В зависимости от причин, выбирается метод устранения трещин.

Высыпание цемента

По мере откапывания фундамента вы можете оценить его состояние. Нередко, к сожалению, причиной появления трещин является нарушение технологии и использование неправильно составленных бетонов. Может бетон рассыпаться из-за того, что вода поменяла свою кислотность, стала более щелочной или кислотной, и разъела материал. В этом случае необходимо воду отвести, удалить все осыпающиеся части на небольшом участке. Далее требуется укрепить рассыпающийся раствор.

Делают это при помощи специального аппарата, который подает связующие составы или цементный раствор вглубь фундамента. Этот метод называется цементацией.

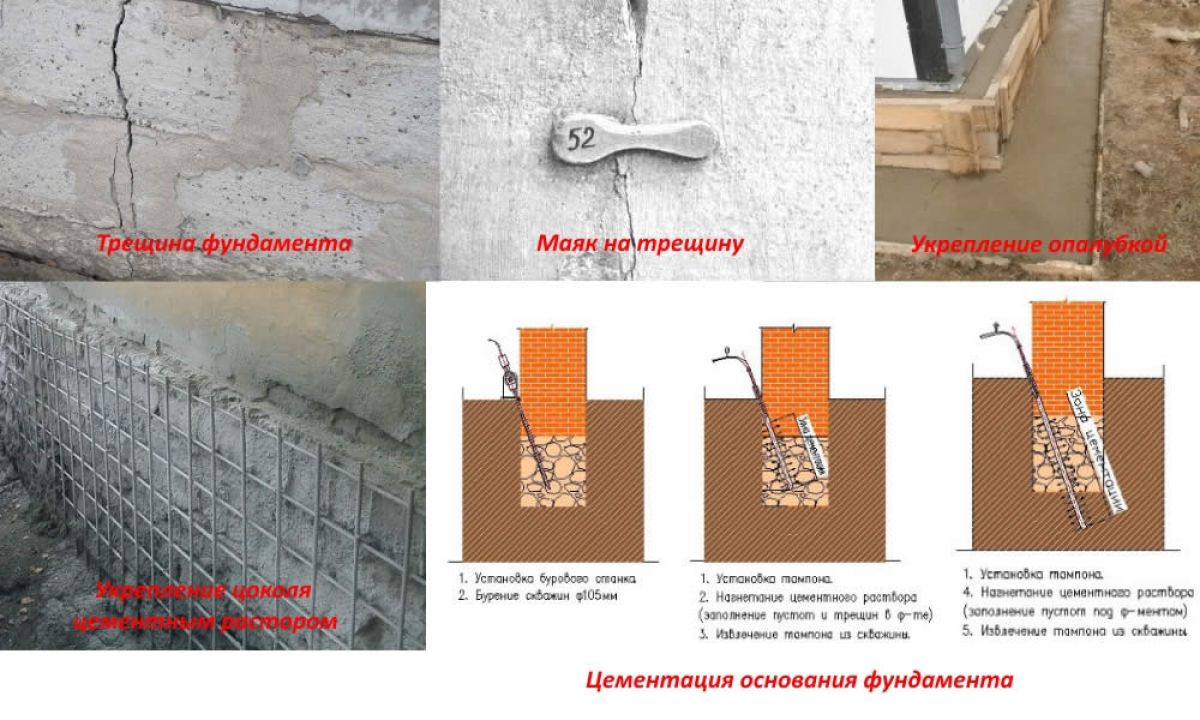

Как может проводится цементацияКак может проводится цементация

Сначала необходимо проделать в фундаменте отверстия. Они делаются под углом, на 0,4-0,6 глубины основания. Чтобы не нанести вреда, их располагают в шахматном порядке, на расстоянии не менее 1 м друг от друга. Подготовленные отверстия сначала очищают от мусора (продувают под давлением), затем заливают грунтовку глубокого проникновения, которая свяжет рассыпающиеся частицы. После чего в отверстия вводится укрепляющий состав. После застывания пропитки состояние фундамента улучшается.

Вымывание грунта

Если при рытье шурфа обнаружились пустоты, это значит, что грунт вымывался из-под вашего здания. В этом случае на дне канавы через некоторое время появится вода. Если это так, вам необходимо провести дренажные работы для отведения воды от фундамента или устроить дренажную систему. Выбор комплекса мероприятий зависит от типа грунтов и количества воды.

Способы усиления фундамента зависят от того, что вызвало разрушениеСпособы усиления фундамента зависят от того, что вызвало разрушение

После дренажа нужно  сделать гидроизоляцию, или (лучше) утепление фундамента и цоколя. Пустоты тщательно засыпать грунтом и утрамбовать. Необходимая мера по завершении этих работ — устройство отмостки. И, снова- таки, лучше утепленной.

Этот комплекс — дренаж, гидроизоляция и отмостка -необходим даже в том случае, если вода просто появилась в шурфе. Этот уровень подпочвенных вод слишком высок — шурф то вы вырыли на глубину залегания фундамента. И если в нем появилась вода, значит, она оказывает свое негативное воздействие на ваш дом. Даже если не вымывает почвы, ее лучше отвести. И делать это лучше при помощи дренажной системы и отмостки.

Проседание ненадежных грунтов

Если проседание существенное, почвы песчаные или супесчаные, необходимо усиление самих грунтов. В этом случае бурят скважины, которые заканчиваются под основанием — его подошвой. В них потом закачиваются укрепляющие составы или цементный раствор.

Иногда здание проседает из-за ненадежных грунтов под подошвой, тогда их заливают цементирующими растворамиИногда здание проседает из-за ненадежных грунтов под подошвой, тогда их заливают цементирующими растворами

Если на фундаменте есть явные разломы и сдвиги, требуются доливка фундамента или усиление его сваями. Такие повреждения возникают или из-за подвижек грунта, или из-за изменения нагруженности дома: при заливке объемной цементной стяжки, устройстве мансарды и т.п.

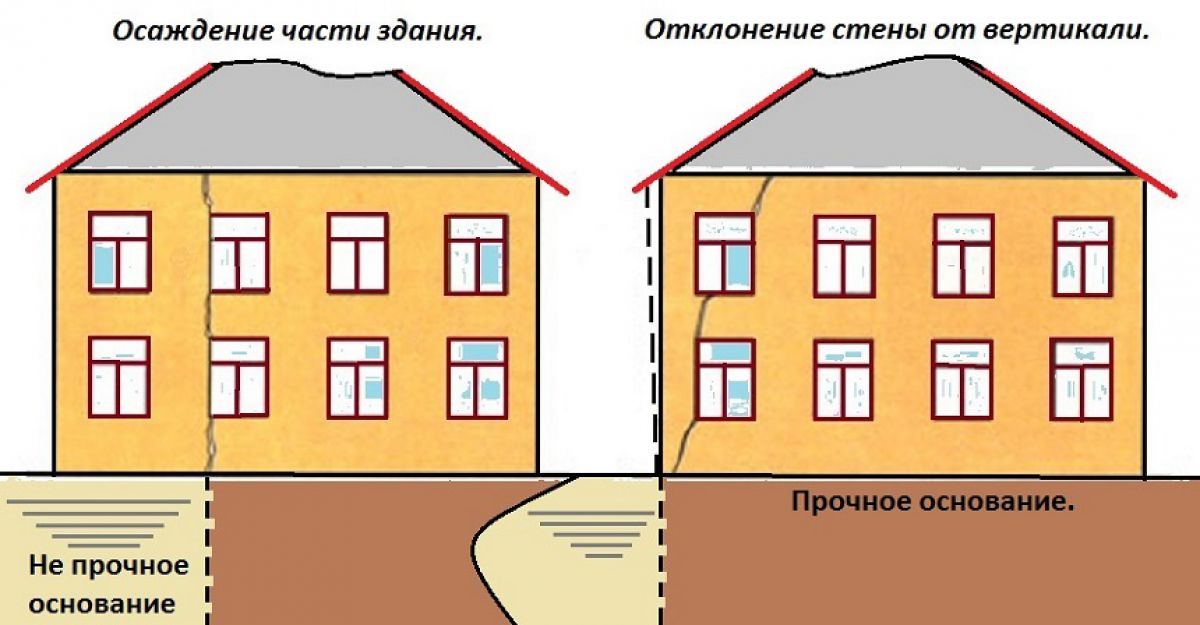

Сначала определяем, какая из частей проседает. Как? По маячкам. Мы наносили риску на маркеры. При проседании правой части дома смещается вниз риска справа, при проседании левой — плывет вниз левая. Если в разных частях здания вниз идут разноименные риски, значит, проседает середина здания.

Кликните по картинке для увеличения ее размера
Определяем, какая из частей здания дает усадкуУсиление сваями может решить даже серьезные проблемыУсиление сваями может решить даже серьезные проблемы

Определившись с тем, какая часть оседает, знаем фронт работ: справа или слева — при проседании одной из частей, и вокруг всего здания, при проседании середины. Следующим шагом нужно определиться с методом. Их в этом случае два: укрепление фундамента сваями и цементной рубашкой.

Свайный метод  предусматривает глубокое бурение и установку буровых, буроинъекционных или буронабивных свай. Они соединяются с существующим основанием. За счет глубокого проникновения могут помочь при большой толщине ненадежных сыпучих грунтов, когда инъекциями ничего не добьешься. Устанавливаться могут с одной стороны или по периметру.

Создание цементной рубашки

Это один из немногих методов усиления фундаментов, который можно реализовать своими руками. Но действовать нужно осторожно и не нарушать технологию.

Идея в том, чтобы расширить основание проседающей, более нагруженной части, тем самым остановив его. Этот метод применяется для ленточных фундаментов мелкого заложения (выше уровня промерзания грунта).

Создание цементной рубашки (обоймы) - эффективный, но сложный метод усиления старого фундаментаСоздание цементной рубашки (обоймы) — эффективный, но сложный метод усиления старого фундамента

Для этого часть фундамента, на которой будут проводиться работы, делится на три части. Но длина одной части не более 2 м. Если получается больше — делайте больше фрагментов. Работы начинают с расположенного посредине. Этот участок фундамента открывают на глубину залегания фундамента.

Метод состоит в том, что в фундаменте сверлятся отверстия, в них вставляется арматура, которая будет на несколько десятков сантиметров длиннее. Диаметр арматуры 14-16 мм. Она забивается накрепко: именно на нее придется большая часть нагрузки. Ставят штыри с шагом 50 см.

Установленные штыри перевязываются поперечными прутками арматуры, с использованием вязальной проволоки. Потом устанавливается опалубка, в нее заливается раствор. После его схватывания (не менее двух недель) переходят к следующему участку. Так, попеременно, обходят все необходимые делянки.

Усиление фундамента быками

Этот метод по методике похож на предыдущий, только меняется порядок выполнения работ. Он более приемлем, если «проседают» углы. В некоторых случаях его используют при увеличении нагрузки (надстройка этажа или заливка стяжки большой площади).

Усиление быками эффективно при проседании угловУсиление быками эффективно при проседании углов

Усиление делают по углам. Также вбивают штыри, перевязывают их, устанавливают опалубку, в которую заливают бетонную смесь. При большой длине или значительном увеличении нагрузки, делают еще промежуточные столбы-быки. После схватывания, их связывают лентой, заглубленной на то же расстояние, что и сделанное ранее основание.

Усиление бутового фундамента

Ремонт и реконструкция бутового фундамента имеет некоторые особенности. Чаще всего проблемы возникают с основаниями старой кладки. В них забутовка за лицевым рядом не всегда выполнена тщательно, имеются пустоты.

Раньше при кладке часто использовались камни разной прочности, и некоторые из них со временем раскрошились, недостаточно прочные растворы выкрошились, вымылись или высыпались. Все эти недостатки со временем усугубляются. Проблемы проявляются при активизации строительства в округе или при изменении уровня грунтовых вод (вызванных, зачастую, все тем же строительством).

Старые бутовые фундаменты устроены очень ненадежноСтарые бутовые фундаменты устроены очень ненадежно

Метод усиления бутового фундамента зависит от того, какая проблема вызвала разрушения. Если это грунтовые воды — проводите дренажные работы, отводите воду от фундамента. После чего делаете отмостку вокруг дома.

Если просели пустоты, выкрошился раствор, необходима цементация кадки. Для этого фундамент откапывают (участки, если дом кирпичный или блочный небольшие — не больше 2 м). Всю  поверхность очищают от земли. Делать это нужно «на сухую», не использую воду — намокшая кладка быстро разрушается. После чего участок сушат — оставляют открытым на некоторое время. Если при работах найдены пустоты, в них вставляют трубки, через которые вводят цементный раствор.

Укрепление одной из сторон можно сделать при помощи описанной выше цементной рубашки. Только штыри забивают в швы, бурить камни не нужно. Если имеются выкрошенные камни, их удаляют, пустоты  заполняют раствором, вставляя в него отрезки арматуры. Для лучшего сцепления со старым фундаментом, из швов местами на некоторую глубину удаляют старый раствор. Он при заливке заменится новым. Вот и все особенности.

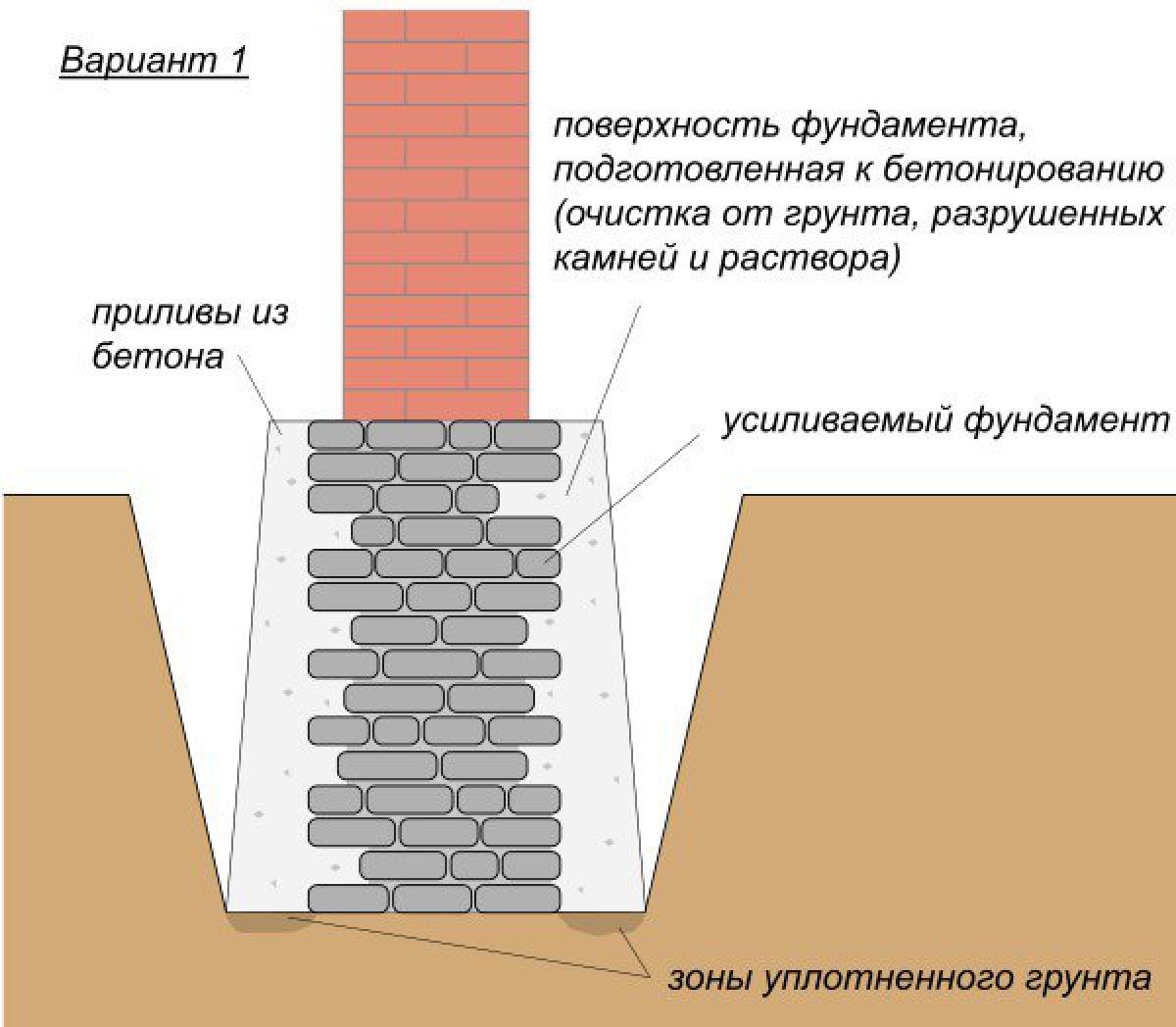

Кликните по картинке для увеличения ее размераУсиление бутового фундамента цементной рубашкой

При размывании грунта решение аналогичное приведенным выше — отведение вод, а затем цементирование пустот через вбитые в грунт трубы.

Итоги

Ремонт и восстановление фундамента — нелегкая задача. Часто с ней могут справиться только профессионалы. Но нередко бывает так, что стоимость восстановления очень высока. Тогда можно провести усиление фундамента своими руками.

Усиление фундаментов

Усиление выполняется в основном для фундаментов, выложенных из бутового камня, бутобетонной кладки и кирпича. Причем, основной материал (бутовый камень, кирпич) обладает достаточной прочностью, но сам фундамент ослаблен в результате разрушения раствора, появления трещин и пустот.
Усиление фундаментов выполняют путем цементации или силикатизации кладки, укрепления отдельных камней (кирпичей) кладки и устройством железобетонных обойм.

Цементация кладки производится путем нагнетания в пустоты фундамента через инъекционные трубки цементно-песчаного раствора состава 1:1...1:2 под давлением 0,2... 1 МПа. В большинстве случаев цементация кладки производится одновременно с цементацией основания.
При подготовке фундамента к инъецированию выполняют его вскрытие (при необходимости), бурение шпуров, установку инъекторов, их соединение с инъекционной установкой и проверку работы смонтированной системы. Шпуры для инъекторов бурят или пробивают перфораторами в шахматном порядке на расстоянии 0.8... 1,2 м друг от друга. Затем устанавливают инъекционные трубки (стальные перфорированные трубы диаметром 50 мм), закрепляя их в теле шпуров с помощью цементно-песчаного раствора. Радиус действия инъекторов составляет 0,6... 1,2 м. Расход цементно-песчаного раствора для инъецирования зависит от степени физического износа фундаментов и плотности материала кладки и ориентировочно составляет 0,2...0.4 от объема усиливаемой кладки фундамента.

При силикатизации нагнетание рабочего раствора по одним и тем же инъекторам выполняют в два этапа: вначале жидкое стекло, а затем хлористый кальций. Технологический перерыв при их нагнетании не должен превышать 6 часов. Жидкое стекло нагнетают до полного насыщения тела фундаментов путем ступенчатого повышения давления от 0,05 до 0,4 МПа. Нагнетание хлористого кальция осуществляется при начальном давлении 0,4 МПа с постепенным его повышением до 0,5 МПа.

Укрепление отдельных камней кладки выполняют при незначительной степени физического износа фундаментов. Камни, которые слабо держатся в кладке фундамента, вынимают; гнездо очищают стальной щеткой от грязи и старого раствора, смачивают водой и заполняют цементно-песчаным раствором. Камни устанавливают обратно в гнезда, втапливая их в раствор с помощью последовательных ударов молотком.

Устройство железобетонных обойм выполняют в тех случаях, когда на отдельных участках фундамента прочность кладки нижележащих слоев меньше прочности вышележащих. Работы выполняют по захваткам длиной 2...2,5 м. Железобетонные обоймы могут устраиваться с одной или с двух сторон. Способы устройства обойм могут быть различны. Рассмотрим некоторые из них.

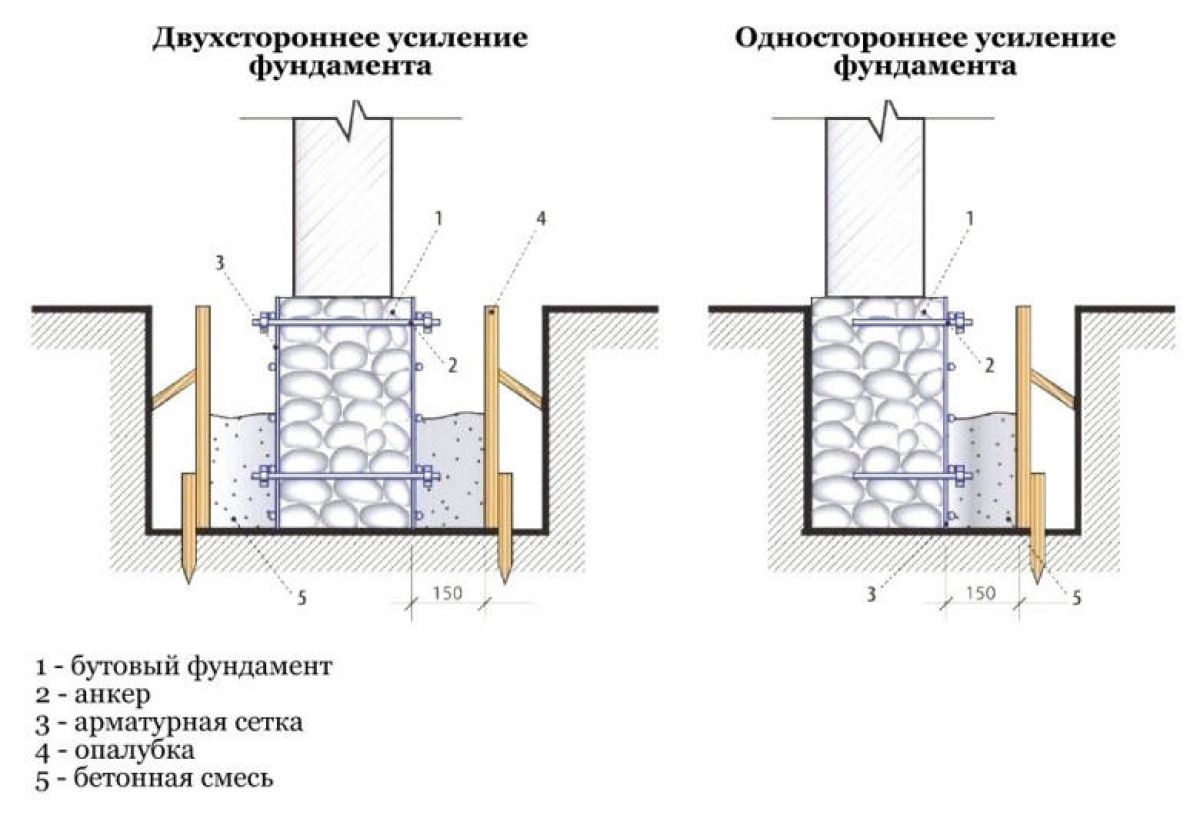

Рис.4 Усиление бутовых фундаментов путем устройства железобетонной обоймы:

а) - двухсторонней; б) - односторонней; 1 - бутовый фундамент; 2 - анкер;
3 - арматурная сетка; 4 - опалубка; 5 - бетонная смесь

При устройстве двухсторонней железобетонной обоймы (рис. 4, а) в теле фундамента в шахматном порядке через 1...1,5 м просверливают сквозные поперечные отверстия. Затем с обеих сторон устанавливают арматурные сетки с размерами ячеек от 100x100 до 150x150 мм из арматурной стали диаметром 12...20 мм. Арматурные сетки соединяют между собой арматурными стержнями диаметром 12...20 мм, которые устанавливают в просверленные отверстия. Затем устанавливают опалубку и выполняют бетонирование литой бетонной смесью (осадка конуса более 15 см) класса бетона В10 и более. Бетонирование может выполняться методом послойного торкретирования. Минимальная толщина обоймы - 150 мм

При устройстве односторонней железобетонной обоймы (рис. 4, б) поперечные арматурные стержни заделывают в ранее просверленные гнезда в теле фундамента на цементно-песчаном растворе. А затем к ним крепят арматурные сетки.
В отдельных случаях армирование железобетонных обойм выполняют одиночными арматурными стержнями. Для этого по всей длине фундамента отрывают траншею глубиной на 1 м выше отметки заложения фундамента. На проектной отметке в теле фундамента с шагом 1,5 м пробивают сквозные отверстия, устанавливают в них на цементно-песчаном растворе поперечные балки из двутавра №18...20. К поперечным балкам в продольном направлении приваривают уголки №75 длиной 500...700 мм или двутавр №18. Затем после углубления траншеи в теле фундамента в шахматном порядке с шагом 80... 120 см сверлят отверстия Ø18...20 мм глубиной 150... 180 мм, в которые забивают отдельные стержни Ø18...20 мм. Устанавливают опалубку и укладывают бетонную смесь с тщательным уплотнением. После набора бетоном требуемой прочности разбирают опалубку и выполняют обратную засыпку пазух с постойным уплотнением.

Увеличить одновременно несущую способность фундамента и основания можем путем устройства буроинъекционных свай. Их применение позволяет производить работы по усилению фундамента без разработки траншей и нарушения структуры грунта в основании.
Сущность способа заключается в устройстве под зданием буроинъекционных (корневидных) свай, которые передают значительную часть нагрузки на более плотные слои грунта (рис. 5). Сваи выполняют вертикальными или наклонными с помощью установок вращательного бурения, которые позволяют пробуривать скважины диаметром от 80 до 250 мм не только в грунтах основания, но и в теле фундамента.

Устройство буроиньекционных свай выполняется в следующей последовательности:
  • бурение "лидерной" скважины;
  • заполнение ее пластичным цементно-песчаным раствором;
  • установка трубы-кондуктора до начала схватывания раствора;
  • технологический перерыв для набора раствором требуемой прочности;
  • бурение рабочей скважины до проектной отметки под защитой глинистого раствора или обсадной трубы;

Рис. 5. Усиление фундаментов буроинъекционными сваями:
1 - фундамент; 2 - буроинъекционные сваи; 3 - стена

Принципы и способы восстановления и усиления фундаментов

Выбор способов ремонта и усиления ленточных и столбчатых фундаментов мелкого заложения зависит от причин, вызывающих необходимость усиления, особенностей конструктивного решения фундаментов, действующих нагрузок, а также от инженерно-геологических условий и степени стесненности рабочей площадки. От принятого способа усиления или ремонта существенным образом зависит организация и технология производства работ.

Основные способы усиления фундаментов мелкого заложения с их краткой характеристикой даны ниже.

Усиление и восстановление кладки фундаментов цементацией. Способ применяется, когда кладка ослаблена по всей толще, а увеличения нагрузки на фундамент нет. Цементация производится путем нагнетания в пустоты фундамента через инъекционные трубы цементного раствора консистенции от 1:1 до 1:2 и более под давлением 0,2…1,0 МПа (рис. 7). Через один инъектор заполняется пространство диаметром 0,6…1,2 м.

Рис. 7 Усиление кладки фундамента при ее большом износе инъекцией цементного

раствора:

1 – инъекторы; 2 – фундамент; 3 – цементный раствор

Обычно число мест инъекции зависит от степени разрушения кладки фундаментов. Работы по укреплению целесообразно вести захватками длиной 2,0…2,5 м. Иногда для уменьшения расхода раствора боковые поверхности фундамента перед цементацией покрывают цементной штукатуркой.

Ремонт и усиление тела фундаментов материалами на основе полимеров. Способ основан на использовании полимербетонов, полимерных растворов и мастик для заделки трещин в теле фундаментов и инъецирования их внутрь. Для заделки трещин шириной 2 мм и более и раковин глубиной менее 50 мм используются полимеррастворы и полимермастики. Если разрушения более значительны и имеются обнажения арматуры, восстановление выполняют полимербетоном или полимерраствором, нанесением торкретбетона. При наличии пустот, трещин и других дефектов внутри тела для укрепления его используют инъекционное лечение полимерными смесями смол с отвердителями. В связи с высокой стоимостью смол инъекцирование их ограничивается небольшими объемами дефектов.

Устройство защитных растворных рубашек. Способ применяется при ремонте незначительных наружных повреждений фундаментов. Для этого в кладку в шахматном порядке через 0,5 м заделываются металлические анкеры, к которым прикрепляется арматурная сетка, и затем наносится раствор на крупном песке простым оштукатуриванием или торкретированием. Иногда вместо раствора наносят бетон, применяя пневмонабрызг или укладку в опалубку. Данный способ обычно применяется совместно с другими мерами усиления. Из-за появления трещин в ступенях ленточного фундамента их усилили путем устройства над ступенями продольных железобетонных балок (рис. 8). Балки опираются на контрфорсы, ширина которых определяется по расчету на смятие кладки в местах пересечения ригеля контрфорса с кладкой стены. Расстояние между контрфорсами находится из расчета балок на изгиб. Весь фундамент заключается в железобетонную рубашку, монолитно связанную с балками.

Рис. 8 Вариант усиления кладки ленточного фундамента:

1 – фундамент; 2 – трещины в ступенях; 3 – продольная балка на ступени; 4 – контрфорс; 5 – рубашка; 6 – рандбалки; 7 – стена здания

Частичная замена кладки фундамента производится при ремонтах со средней степенью разрушения тела фундамента. Способ применяется когда нагрузка на фундамент увеличивается, а несущая способность основания достаточна.

Усиление железобетонных фундаментов обоймами ввиду простоты и надежности устройства получило широкое распространение в практике. Обоймы, устраиваемые без углубления фундамента, могут выполняться как без увеличения площади подошвы, так и с ее уширением. По материалу они могут быть бетонными и железобетонными. Последние более надежны, так как охватывают усиливаемый фундамент, обжимая его при усадке бетона.

Обоймы без увеличения площади подошвы фундаментов устраиваются редко. Их применяют в тех случаях, когда тело фундамента имеет недостаточную прочность, а его подошва и основание находятся в хорошем состоянии.

Обоймы с увеличением площади подошвы фундамента устраиваются в фундаментах мелкого заложения, выполненных из различных кладок, бетона или железобетона. Изготовление обойм возможно как на всю высоту фундамента, так и на часть высоты (рис. 9). Применяют данный способ при необходимости увеличения нагрузки на фундамент и недостаточной несущей способности основания. По этим причинам обоймы достаточно часто используют для усиления бутовых и бутобетонных фундаментов при надстройке или других видах реконструкции зданий старой постройки. Некоторые схемы таких усилений, даны на рис. 10.

Рис. 9 Схемы усиления ленточных фундаментов бетонными обоймами:

а – обойма у подошвы; б, в – трапецеидальная и прямоугольная обоймы

на всю высоту тела фундамента;

1 – фундамент; 2 – обойма; 3 – штрабы; 4 – балка усиления

Рис. 10 Варианты усиления бутовых и бутобетонных фундаментов:

а – обоймами с креплением их балками и штрабами;

б – арматурными элементами; в – жестким металлическим каркасом;

1 – существующий фундамент; 2 – обойма усиления; 3 – металлическая

балка; 4 – арматурные стержни; 5 – металлический каркас

Обоймы устраивают как в подвальных, так и бесподвальных зданиях. Возможные схемы усиления обоймой фундаментов и стен подвала приведены на рис. 11.

Рис. 11 Варианты усиления обоймами стен (а), (б) и столбов (в) подвала:

1 – стена подвала и фундамента; 2 – столб; 3 – обойма;

4 – арматурные стержни; 5 – арматурные тяжи; 6 – хомуты

При необходимости значительного увеличения площадей подошвы применяются более жесткая система разгрузочных балок с устройством подкосов, опирающихся на кладку (рис. 9, в). Для обеспечения жесткости в продольном направлении балки между собой связывают уголками и арматурными стержнями. После обетонирования фундамент имеет повышенную несущую способность. На рис. 11, б приведено подобное решение для сборного ленточного фундамента. Толщина обоймы и требуемая величина уширения подошвы определяются расчетами с учетом повышения расчетной нагрузки в случае реконструкции или снижения несущей способности грунтов при эксплуатации. При необходимости не только уширения подошвы, но и повышения прочности тела стен подвала или колонн обоймы фундаментов и стен делают едиными (рис. 10).

После усиления уширенная часть фундамента начинает воспринимать часть действующей и дополнительной нагрузок. В случаях большого увеличения нагрузок элементы уширения должны быть введены в работу путем предварительного обжатия основания. В настоящее время в практике имеется значительное количество способов обжатия. Для ленточных фундаментов, в частности, может быть применен способ, суть которого заключается в установке с двух сторон фундамента дополнительных железобетонных сборных блоков уширения, нижнюю часть которых стягивают анкерами из арматурной стали, пропущенными сквозь них и существующие фундаменты. Верхняя часть блоков отжимается от поверхности фундаментов клиньями или домкратами. В результате этого блоки поворачиваются вокруг нижней, закрепленной анкерами точки, и подошвой обжимают неуплотненный грунт основания. После обжатия зазор между блоками и фундаментом расклинивается и заполняется бетоном (рис. 12, а).

Рис. 11 Варианты усиления сборных ленточных фундаментов с помощью:

а – горизонтальных штраб и монолитной обоймы;

б – металлического каркаса и монолитной обоймы;

1 – фундамент; 2 – обойма; 3 – арматурные стержни

Рис. 12 Варианты усиления с предварительным обжатием основания:

1 – фундамент; 2 – блоки; 3 – тяжи; 4 – фиксированная затяжка; 5 – прижимной щит;

6 – антифрикционное покрытие; 7 – клинья; 8 – поперечная балка; 9 – обжатое

основание; 10 – домкрат; 11 – сборный банкет; 12 – бетон

Известен и другой способ усиления с обжатием основания. Суть его заключается в установке по периметру фундаментов блоков обоймы, которые путем горизонтальных усилий обжатия тяжами вдавливаются в грунт (рис. 12, б). Для облегчения погружения блоков в грунт поверхность контакта блоков и фундамента смазываются антифрикционными материалами. При стягивании тяжей, пропущенных через прижимные щиты, блоки усиления сдавливаются и сползают вниз вдоль фундамента, обжимая тем самым грунт. После обжатия между блоками и поперечными балками, проходящими через стену здания, устанавливаются клинья, а блоки связывают фиксирующей затяжкой.

Рассмотренные способы пригодны в случаях, когда фундамент не имеет консолей. При наличии их применяют, например, способ, схема которого дана на рис. 12, в. В этом случае, с помощью домкратов через заранее уложенные бетонные элементы на грунт основания передается давление, несколько меньшее, чем под подошвой фундамента. Перед снятием домкратов устанавливают распорные клинья, а затем устраивают бетонную обойму

Усиление путем подведения конструктивных элементов под подошву фундаментов. В качестве дополнительных элементов, подводимых под существующие фундаменты, используют плиты, столбы и сплошные стены. Возможные схемы усиления даны на рис. 13.

В случае незначительного увеличения глубины заложения с одновременным уширением подошвы фундамента под нее подводят железобетонные плиты (рис. 13, а). Для этого на участках длиной 1…2 м. грунт под фундаментом откапывают и на месте изготавливают монолитную железобетонную плиту или монтируют сборные железобетонные элементы. После обжатия грунта в основании промежуток между плитой и подошвой фундамента заполняют бетоном, тщательно уплотняя его вибраторами.

Отдельные столбы под фундамент подводят в тех случаях, когда возможна передача нагрузки на более прочный грунт, расположенный на небольшой глубине от подошвы. Столбы располагают по линии или в шахматном порядке на определенном расстоянии друг от друга (рис. 13, б, в).

В случае недостаточной несущей способности основания или при необходимости устройства подвала под фундаменты подводят сплошную стену (рис. 13, г). Иногда стенку выполняют с одновременным увеличением площади подошвы.

Рис. 13 Варианты усиления подведением конструкций под фундаменты в виде:

а – железобетонных плит; б, в – отдельныхстолбов; г – сплошной стены; 1 – фундамент; 2‑столб; 3 – шурф; 4 – сплошная стена; 5 – плита; 6 – арматурный каркас

При значительном ослаблении тела фундамента и необходимости его заглубления иногда более выгодно сделать разборку старого и построить новый с необходимой глубиной заложения. Для ленточных фундаментов последовательность операций устройства фундаментов приведена на рис. 14. Вначале через стену пропускают разгружающие балки, надежно опирая их на опоры из шпальных клеток или домкраты. Последние более удобны, так как позволяют регулировать положение балок. После передачи нагрузки от стен на опоры старый фундамент разбирается отдельными захватками длиной 2,0…3,5 м и устраивается новый на более глубокой отметке. Между новым фундаментом и стеной для обеспечения их совмесной работы производится инъецирование песчано-цементного раствора под давлением. Затем осуществляется засыпка котлована и демонтаж разгружающих конструкций.

Рис. 14 Переустройство ленточного фундамента с разборкой старой кладки фундамента

Изменение конструктивного решения фундаментов. В практике используются приемы усиления путем переустройства столбчатых фундаментов в ленточные (рис. 15). Для этого между столбами устраивают железобетонную стену в виде перемычки, нижнюю часть которой подводят под подошву существующего фундамента. Перемычка охватывает также подколонник. В случае незначительного повышения несущей способности перемычка может выполняться с уширенной подошвой. При необходимости устройства подвала перемычку делают на всю высоту столбов.

Рис. 15 Переустройство столбчатых фундаментов в ленточные:

1 – столбчатый фундамент; 2 – железобетонная перемычка;

3 – арматурные каркасы; 4 – уширенная часть перемычки

При значительном увеличении нагрузки столбчатые фундаменты переустраиваются в перекрестно-ленточные и плитные, а ленточные в плитные (рис. 16).

Рис. 16 Переустройство ленточных фундаментов в плитные:

1 – ленточный фундамент; 2 – отверстия в ленточном фундаменте; 3 – подводимая плита; 4 – пропуски плиты под ленточным фундаментом; 5 – арматурные каркасы

Усиление фундаментов сваями. Сваи применяют для передачи нагрузки от фундаментов на более прочные слои грунта в тех случаях, когда основание имеет высокую деформативность и наблюдаются подземные воды, осложняющие процесс уширения или заглубления фундаментов.

Во всех случаях усиление производят двумя приемами: пересадкой фундамента на выносные сваи или подведением свай под подошву фундамента. Выносные сваи применяют при высоком уровне грунтовых вод, а подводимые при низком. В ленточных фундаментах выносные сваи устраиваются с одной или двух сторон фундамента, в столбчатых фундаментах они располагаются как с двух противоположных сторон, так и по всему периметру (рис. 17). Подводимые под подошву сваи могут устанавливаться в один, несколько рядов или кустами. Головы свай с усиливаемыми фундаментами соединяются ростверками, выполняемыми в виде железобетонных поясов для ленточных фундаментов или железобетонных обойм для столбчатых. Длину свай назначают по расчету в зависимости от характеристик грунтов и нагрузок на фундамент. В практике применяется большое количество способов усиления фундаментов сваями различного конструктивного решения. Некоторые из них рассмотрены ниже.

Рис. 17 Усиление ленточных и столбчатых фундаментов

1 – усиливаемый фундамент; 2 – свая; 3 – ростверк; 4 – рандбалка; 5 – поперечные балки; 6 – рычажный ростверк

Усиление набивными и буронабивными сваями. Набивные сваи устраивают погружением в основание обсадочных труб диаметром 250…375 мм с последующим извлечением из них грунта и заполнением их бетоном с трамбованием или уплотнением сжатым воздухом (пневмонабивные сваи). Иногда могут быть использованы набивные сваи, выполняемые по технологии винтового продавливания. Скважины образуются спиралевидными снарядами, при проходке которых грунт не извлекается, а уплотняется. В случае устройства буронабивных свай пробуривают скважины, устанавливают арматурные каркасы и бетонируют ствол.

При усилении столбчатых фундаментов набивными и буронабивными сваями вначале бетонируют сваи. Затем головы свай с арматурными выпусками связывают железобетонной обоймой, выполняемой вокруг существующего фундамента (рис. 18, а). Концы свай должны быть заглублены в прочный грунт. Для усиления могут быть поставлены две, четыре или больше свай, расположенных симметрично.

При усилении ленточных фундаментов выносные сваи размещают параллельными рядами с обеих сторон фундамента. Вынос свай определяется удобством расположения бурового оборудования. В случаях усиления выносными сваями фундаментов из бутовой кладки в них на требуемой высоте устраивают штрабы, в которые монтируют металлические продольные балки (рандбалки). Под продольными балками устанавливают поперечные металлические балки. Шаг балок 2,0…3,5 м. После установки балок по верху свай бетонируется ленточный ростверк. Для обеспечения совместной работы фундамента и установленных свай производят расклинивание промежутка между ростверком и поперечными балками. Схема такого решения приведена на рис. 18, б.

Рис. 18 Варианты усиления ленточных (а, б) и столбчатых (в) фундаментов набивными сваями:

1 – фундамент; 2 – ростверк; 3 – набивные сваи; 4 – зона уплотненного грунта; 5 – металлические балки; 6 – балка, бетонируемая на месте

В сборных ленточных фундаментах может использоваться вариант, схема которого приведена на рис. 18, в. При этом в стене фундамента отверстия не пробивают, а поперечные железобетонные балки изготавливают на месте, объединяя их арматурными стержнями, пропускаемыми через горизонтальные швы кладки. Балки работают совместно со стеной за счет сил трения и сцепления.

Усиление вдавливаемыми сваями. В настоящее время накоплен большой опыт повышения несущей способности фундаментов вдавливаемыми сваями. Сваи могут быть как цельными, так и составными из отдельных элементов. Этот способ имеет целый ряд преимуществ: отсутствие динамических и вибрационных воздействий на здание при устройстве усиления, нет необходимости в усиленном армировании ствола сваи, высокая точность установки свай, минимальное загрязнение окружающей среды и незначительные энергозатраты при устройстве.

Ленточные фундаменты можно усиливать с помощью выносных вдавливаемых свай из трубчатых элементов длиной 0,8…1,2 м, располагаемых попарно с двух сторон стены, схема подобного усиления приведена на рис. 19, а. Сваи погружают домкратами, усилия от которых передаются на железобетонные балки, изготавливаемые совместно со сплошным железобетонным поясом, который затем омоноличивается со сваями. Вдавливание свай осуществляется одновременно с двух сторон стены. Трубчатые элементы по мере вдавливания стыкуются между собой с помощью сварки. После вдавливания, демонтажа домкратов и упорных балок заполняются полости свай бетоном, устанавливаются арматура и опалубка оголовок свай и через отверстия в балке производится их бетонирование. В ряде случаев под ленточные фундаменты сваи можно подводить в один ряд. Работы выполняют из шурфов, откопанных до подошвы или ниже подошвы фундаментов (рис. 19, б).

Рис. 19 Варианты усиления фундаментов трубчатыми задавливаемыми сваями:

1 – фундамент; 2 – металлические трубчатые сваи; 3 – арматурный каркас оголовка сваи; 4– оголовок; 5 – железобетонная балка; 6 – стена; 7 – отверстия; 8 – наддомкратная балка; 9 – клинья; 10 – уголки; 11 – домкрат

Для передачи нагрузки на сваю между домкратом и сваей устанавливается распределительная подушка. Чтобы не снимать домкрата после каждого вдавливания, его приваривают к подушке. После вдавливания звена поршень домкрата поднимают вверх и сваю наращивают очередным звеном. При вдавливании необходимого количества звеньев сваю закрепляют с помощью уголков и клиньев, убирают домкрат и заполняют полость трубы бетоном, а шурф – бутобетоном.

В строительной практике часто используют составные вдавливаемые железобетонные сваи "Мега". Сваи состоят из трех типов секций; головной, рядовых и нижней (рис. 20). Сначала отрывают шурф ниже подошвы фундамента и устанавливают нижнюю секцию. Затем на нее прикрепляют головную секцию и сверху ставят домкрат, упирающийся в специальный распределительный элемент. После вдавливания нижней секции домкрат демонтируют, снимают головную секцию, устанавливают рядовую секцию, затем головную и монтируют снова домкрат. После вдавливания установленной рядовой секции операцию повторяют до тех пор, пока конец сваи не достигнет проектной отметки. На последнем этапе промежуток между распределительным элементом и сваей расклинивают и заполняют бетоном. В случае передачи больших нагрузок сваи "Мега" делают выносными в два ряда (рис. 20, б). При этом они связываются поперечными железобетонными балками.

Рис. 20 Варианты усиления фундаментов железобетонными задавливаемыми сваями:

1 – фундамент; 2 – распределительный элемент; 3 – железобетонная балка; 4 – клинья; 5 – домкрат; 6, 7, 8 – соответственно головная, рядовая и нижняя секции свай

Усиление буроинъекционными сваями позволяет производить работу без разработки котлованов, обнажения тела фундаментов и нарушения структуры грунта основания. Сущность этого способа заключается в устройстве под фундаментом жестких корневидных свай, передающих большую часть нагрузки на более плотные слои грунта. Сваи выполняют вертикальными или наклонными с помощью установок вращательного бурения, позволяющих пробуривать скважины через расположенные выше стены и фундаменты.

В скважины устанавливают арматурные каркасы и через инъекционные трубы нагнетают цементно-песчаный раствор или мелкозернистый бетон. Отличительной особенностью данного типа свай является их малый диаметр (127…190 мм) и относительно большое по сравнению к диаметру заглубление (более 100). Наибольшее распространение буроинъекционные сваи получили при усилении оснований и фундаментов реконструируемых и реставрируемых зданий. Сваи имеют значительную прочность на растяжение, поэтому их иногда используют в качестве анкеров в конструкциях, подверженных воздействию горизонтальных сил. Некоторые схемы усилений буроинъекционными сваями приведены на рис. 21.

Рис. 21 Варианты усиления фундаментов буроинъекционными сваями:

1 – стена здания; 2 – подводимый потолок; 3 – буроинъекционные сваи; 4 – существующие сваи; 5 – распределительные плиты

Усиление фундаментов способом «стена в грунте». Способ применяют при усилении фундаментов, расположенных вблизи фундаментов других зданий, на стесненной площадке, в сложных грунтовых условиях и т.п. Конструктивные решения усиления (глубокими стенами или прямоугольными столбами) зависят от причин усиления грунтовых условий, величины и характера нагрузок на фундамент, а также ряда других факторов. Например, при устройстве глубоких выемок или подвалов вблизи существующего фундамента, усиление производится глубокими стенами, возводимыми между выемкой и фундаментом (рис. 22, а). При этом повышение устойчивости стены достигается устройством анкерных креплений. Увеличение несущей способности столбчатых фундаментов может обеспечиваться возведением вокруг них глубоких стен или столбов прямоугольного сечения с двух- или четырехсторонним расположением (рис. 22 б, в), а иногда в виде замкнутого короба (рис. 22, г). Стены и столбы объединяются с фундаментом железобетонной обоймой. При необходимости одновременного увеличения устойчивости основания и усиления фундамента устраивают параллельные глубокие стены, объединенные стенами-перемычками меньшей глубины (рис. 22, д). За счет заключения в жесткую обойму при таком решении значительно повышается устойчивость основания и одновременно усиливается фундамент.

Рис. 22 Схемы усиления фундаментов способом «стена в грунте»:

1 – фундамент; 2 – стена в грунте или прямоугольный столб; 3 – выемка; 4 – анкер; 5 – стена в виде короба; 6 – глубокие ленты или стены; 7 – стены-перемычки

Иногда усиление фундаментов производят комбинированными способами, одновременно устраивая «стены в грунте» и сваи, а также применяя различные способы закрепления грунтов и оснований.

Усиление фундаментов опускными колодцами позволяет повысить несущую способность за счет заключения грунта основания в жесткую обойму. Колодец (круглый или прямоугольный в плане) опускают по мере выемки грунта по наружному периметру его стен. При этом основание фундамента сохраняется ненарушенным и заключается в обойму (рис. 23). Размеры колодца в плане и его глубина определяются расчетом, при этом грунт внутри колодца рассматривается как тело в жесткой обойме.

Рис. 23 Усиление фундамента опускным колодцем:

а – установка опускного колодца перед погружением; б – погружение колодца на проектную глубину; 1 – фундамент; 2 – колодец; 3 – котлован; 4 – обжимаемое основание

При усилении ростверков в случае большой степени их износа устраивают железобетонные обоймы. Возможная схема обоймы дана на рис. 24, а. Арматура обоймы должна быть замкнутой по периметру ростверка.

По возможности ее следует делать предварительно напряженной. В случае оплывающих грунтов и наличия большого количества воды усиление производят с применением способа «стена в грунте» (рис. 24, б). Иногда под ростверк подводят дополнительные железобетонные ленты, усиливая тем самым ростверк и верхние участки свай (рис. 24, в).

Рис. 24 Усиление ростверков свайных фундаментов:

1 – сваи; 2 – ростверк; 3 – железобетонная обойма; 4 – зацементированный щебень; 5– замкнутое ограждение «стена в грунте»; 6 – железобетонная лента

Усиление свайных фундаментов в случае их недостаточной несущей способности можно выполнять задавливание дополнительных свай или наращивание существующих свай дополнительными секциями. Чаще всего устраивают дополнительные выносные сваи. Пример последнего дан на рис. 25.

Рис. 25 Вариант усиления свайных фундаментов выносными сваями:

1, 2 – сваи и ростверк фундамента; 3 – отверстие для пропуска горизонтальной балки; 4 – поперечная балка; 5 – продольная балка; 6 – новый ростверк; 7 – дополнительная выносная свая

Усиление бутовых и кирпичных ленточных фундаментов увеличением опорной площади

Устройство приливов из бетона

Устройство приливов из бетона при одновременном заглублении фундамента

Устройство железобетонных приливов

Устройство и закрепление бутовой кладки железобетонной обоймой

Устройство дополнительной кирпичной или бутовой кладки

Установка железобетонных элементов с обжатием ими грунта основания

Устройство подушки из бетона (с двух и одной стороны)

Устройство железобетонной подушки в зоне непромерзающего грунта

Общие указания по производству работ при усилении ленточных фундаментов

Усиление фундаментов производят участками длиной не более 2 м. Разработку грунта и усиление смежного участка следует выполнить не ранее, чем через 7 суток после окончания работ на предыдущем участке.

Траншеи или котлованы устраивают захватками не более 2 м с одной, а затем (после работ по усилению) с другой стороны фундамента. При прочной кладке допускается одновременная отрывка траншей с обеих сторон соответствующего участка фундамента.

Для понижения уровня грунтовых вод при производстве работ на расстоянии 3–4 м от фундаментов устраивают водосборные колодцы, из которых периодически откачивают воду. При насыщении откачиваемой воды мелкими частицами грунта понижение уровня грунтовых вод рекомендуется проводить с помощью кольцевого дренажа.

Траншею с наружной стороны здания разрабатывают экскаватором со срезкой недобора вручную. Внутри здания в стесненных условиях, траншеи отрывают вручную.

Очищают поверхность фундамента металлическими щетками и пескоструйными аппаратами до максимального обнажения швов кладки. Перед укладкой бетона уплотняют грунт под уширяемой частью фундамента и втрамбовывают щебень.

Укладку бетона в опалубку для устройства уширяемой части фундамента производить с послойным уплотнением вибратором. При укладке бетона в конструкцию бетонную смесь в опалубку опускать по лотку.

При производстве работ необходимо наблюдать за состоянием стен. В случае появления деформаций немедленно прекратить работы и принять необходимые меры по креплению стен. При обнаружении на участке работ подземных коммуникаций, не предусмотренных проектом, работы следует приостановить и вызвать представителей организации, эксплуатирующей эти коммуникации.



Ремонт бутовых фундаментов

Дата публикации: 22.03.2017 07:00

Бутовые фундаменты наиболее часто встречаются в очень старых, иногда даже ветхих домах, и именно от них зачастую зависит устойчивость всей конструкции. Что делать, если основание из бутового камня вышло из строя? Поможет грамотное обследование фундаментов с их последующим ремонтом. И даже многовековая конструкция этому ремонту поддается вполне неплохо!

Бутовый камень: в чем особенность?

Такие основания сохраняются десятилетиями, и иногда их устанавливают даже в новых домах. Конструкции демонстрируют:

  • высокую несущую способность,
  • отличную прочность,
  • высоким сопротивлением к сжатию (не менее 100 кг/кв. м),
  • устойчивость к воздействию грунтовых вод.

Такие фундаменты стоят недорого, и ремонтировать их тоже будет дешево. Важно учитывать специфику конструкции – это кладка камней, выполненная горизонтальными рядами, которые заливаются цементным раствором. Это и будет обусловливать особенности последующих работ.

Если нужен минимальный ремонт

Многие бутовые основания выдерживают даже самую экстремальную эксплуатацию, поэтому чаще всего их не нужно менять полностью. Усиление, укрепление, цементация фундаментов - основные варианты их ремонта. Это актуально, если:

  • основание пострадало от укладки трубопровода или тоннеля,
  • часть фундамента нарушилась из-за возведения рядом нового здания,
  • в подвальные помещения проникли дождевые, талые воды или стоки.

Если прочность и плотность основания нарушена, в нем появляются трещины и пустоты, которые нужно заделать, иначе неизбежно разрушение стен. Лучший способ ремонта в данном случае – создание бетонной рубашки, которая может быть одно- или двусторонней. Создается она при помощи инъекций цемента в основание. Работа производится захватами в 2,5 м с перерывами до 7 дней между процессами реконструкции каждой части. Такое усиление будет достаточно трудоемким, и нужно быть готовым к множеству различных манипуляций:

  • В начале работы создается траншея захвата шириной 1,2-2 м,
  • Фундамент очищается, после чего на глубине 10-15 мм насекается его поверхность,
  • В основание в шахматном порядке через каждые 25 см ставятся штыри диаметром 16 мм,
  • Устанавливаются инъекторы и производится штробление отверстий глубиной 100 мм и шириной 150 мм под будущую обойму,

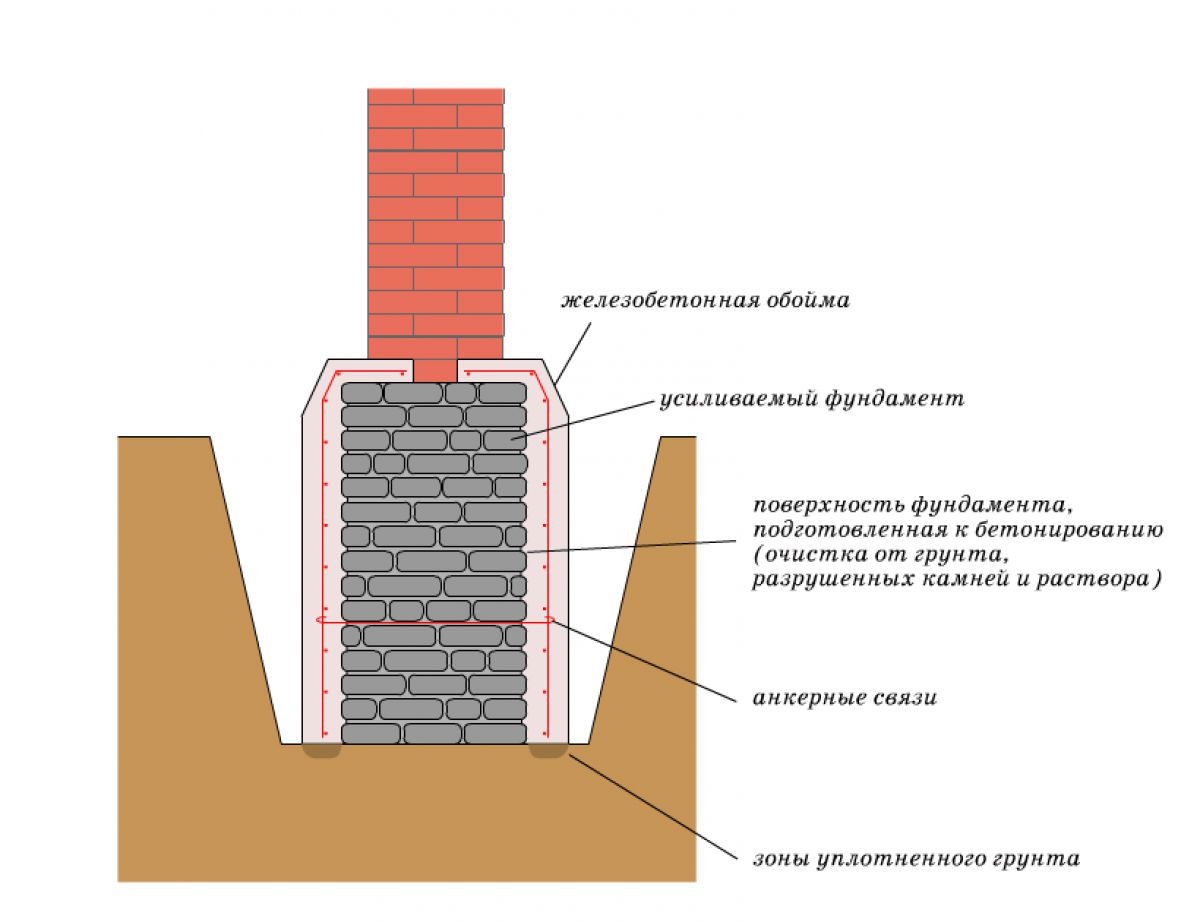

  • Производится усиление грунта обоймой, монтируется ее арматурный каркас, устанавливается нижняя часть опалубки,
  • Готовая бутовая кладка цементируется,
  • Производится монтаж опалубки верхней части и бетонирование обоймы,
  • Как только опалубка набирает прочность в 50%, производится ее съем.

На завершающем этапе устанавливается битумная гидроизоляция (два слоя).

Если нужен капитальный ремонт бутового фундамента

В ряде случаев целостность основания серьезно нарушается, и тогда нельзя провести лишь частичную замену или усиление его частей. Признаки необходимости серьезного ремонта:

  • трещины на стенах, которые заметно увеличиваются,
  • дефекты бетонной отмостки,
  • проседание основания, которое может быть чревато его разрушением.

Эти проблемы могут возникать из-за промерзания основания или же слишком высокой нагрузки на него от конструкции, под которую оно не было рассчитано. Такая ситуация возможна в домах, где на первый этаж внезапно решили надстроить второй.

В этом случае ремонтные работы по объему похожи на усиление основания, только они предполагают его полную обработку. В начале также прорывается траншея, и изначально ее создают вдоль одной стены дома, где и производятся работы. Когда они будут завершены, аналогичная траншея прорывается у другой стороны. Работа проходит так:

  • Освобожденная сторона очищается от почвы (без использования воды) и проходит дополнительную обработку;
  • На кладку с помощью молотка или перфоратора наносятся насечки, и проделываются отверстия под металлическую арматуру, проволоку и штыри – это обеспечит более надежное сцепление раствора со старым фундаментом;
  • По всей протяженности стены устанавливается опалубка;
  • Траншея утрамбовывается и засыпается песком, а затем бутовым камнем, поверх которого заливается цементный раствор (в него может добавляться щебень, куски проволоки, обломки красного кирпича).

Этот вид ремонта поможет предотвратить дальнейшее проседание основания и его разрушения. Поверх обновленного фундамента ставится бетонная отмостка, которая должна полностью примыкать к дому. Она создает дополнительную защиту (в частности, от влаги).



Цементирование трещин: зачем это нужно?

Если в целом бутовый фундамент выглядит и функционирует нормально, но в нем есть небольшие трещины, усиление конструкции можно провести за счет их цементирования. Такая работа позволит:

  • Укрепить сам фундамент, продлив срок его эксплуатации,
  • Защитить строение от дальнейшего разрушения,
  • Создать основу для дальнейшего капитального ремонта дома и цементирования трещин в стенах.

Устранение трещин также предполагает создание траншеи и очистку кладки от грунта. Затем в пустоты методом инъекции вводится раствор. Если они слишком глубоки, процесс проводится с перерывами: это позволит уже введенному раствору затвердевать, постепенно сужая саму трещину. Дальнейшие действия – такие же, как при обычном усилении фундамента.

При правильном ремонте бутового основания можно продлить срок функционирования старого здания еще на несколько десятилетий. Прочный фундамент позволит защититься от любых проблем, связанных с деформацией и разрушением объекта.

усиление и последовательность работ для ленточного и столбчатого типов

Как, наверняка, многим известно, бутовые фундаменты – это такие виды оснований для различных зданий и сооружений, которые формируются с помощью неровных крупных кусков булыжника, а также постелистого или плитнякового камня. Основными материалами для их возведения при этом всё же нужно считать доломиты, диориты, ракушечники, известняки, базальты и песчаники.

По своему видовому составу все бутовые фундаменты разделяются на ленточные и столбчатые, бетонные и выкладываемые из булыжного камня. Суть последних заключается в том, что они создаются исключительно для того, чтобы осуществить распор со стенками вырытых под них траншей.

Схематический вид наиболее распространённого устройства бутового фундамента может быть представлен следующим образом (см. рис. 1).

Рисунок 1 – Устройство бутового фундамента

Последовательность работ при усилении бутовых фундаментов

Равно как и прочие виды кладок, бутовые периодически также требуют собственного усиления. Рассмотрим последовательность необходимых для этого работ:

  1. роется траншея около захватки;
  2. монтируется нижняя часть опалубки и арматурный каркас обоймы;
  3. цементируется кладка; - формируется верхняя часть опалубки;
  4. бетонируется обойма;
  5. снимается опалубка;
  6. создаётся гидравлическая изоляционная система;
  7. осуществляется грунтовая засыпка траншей.

Бутовой фундамент ленточного типа

Коротко представим основные особенности усиления ленточных бутовых фундаментов. Итак, прежде всего, собственное внимание необходимо обратить на тот факт, что соответствующие работы производятся специализированными захватками, длина каждой из которых составляет 2-2,5 метра. При этом закрепление каждого смежного участка должно начинаться не ранее чем через неделю с момента окончания усилительных работ на предыдущем.

Усиление бутового фундамента предполагает выкапывание траншей вручную. Ширина последних не должна превышать полтора – два метра. Происходит это сперва с внутренней, а затем и с наружной стороны укрепляемого объекта. Одновременно копать с двух сторон категорически запрещается.

В процессе усиления фундаментов оборудуются специальные водосборные колодцы. Делается это лишь для того, чтобы снизить уровень подходящих вплотную грунтовых вод.

Важно помнить, что поверхность фундамента непосредственно перед проведением усилительных работ тщательным образом очищается, и на ней наносятся специальные насечки в целях повышения степени её шероховатости.

Бутовой фундамент столбчатого типа

Представим данные об определённых особенностях усиления столбчатых бутовых фундаментов.

Так, к примеру, соответствующие работы в данном случае производятся, опять же, благодаря предварительному обустройству захваток по четырём сторонам ремонтируемого объекта. В целях повышения эффективности вновь создаваемой связки старого фундамента с новообразованными обоймами, необходимо в предварительно просверленные перфоратором отверстия на расстоянии до четверти метра друг от друга забить штыри диаметром 20 мм. Наконец, многие специалисты отмечают необходимость установления арматурного каркаса, способствующего дополнительной фиксации новых формирований на старом фундаменте.

Следует отметить, что на самом деле подобного рода указания имеются в несколько большем количестве, чем то, которое было чуть выше представлено для обоих типов бутовых фундаментов. Однако продолжение каждого из списков не представляется целесообразным, поскольку будет отражать лишь частные случаи строительно-ремонтной практики. В то же самое время описание особенностей усиления бутовых фундаментов представляется несколько шире, чем просто перечисление того, что может и должно быть реализовано в том или ином случае.

Усиление фундамента, методы и технологии усиления фундамента — Стройфора

Усиление фундамента может понадобится, когда при небольшой перестройки дома вдруг появляются трещины стен, заклинивает окна и двери, и даже на глаз видно, что дом слегка покосился… тяжелый диагноз ясен – фундамент требует усиления. Причины могут крыться не обязательно в произведенных надстройках и перестройках дома. И встречаются ситуации, когда по весне необходимо усиливать и реконструировать фундамент дому, строительство и заселение в который было завершено предыдущей осенью.

Усиление фундамента 1520

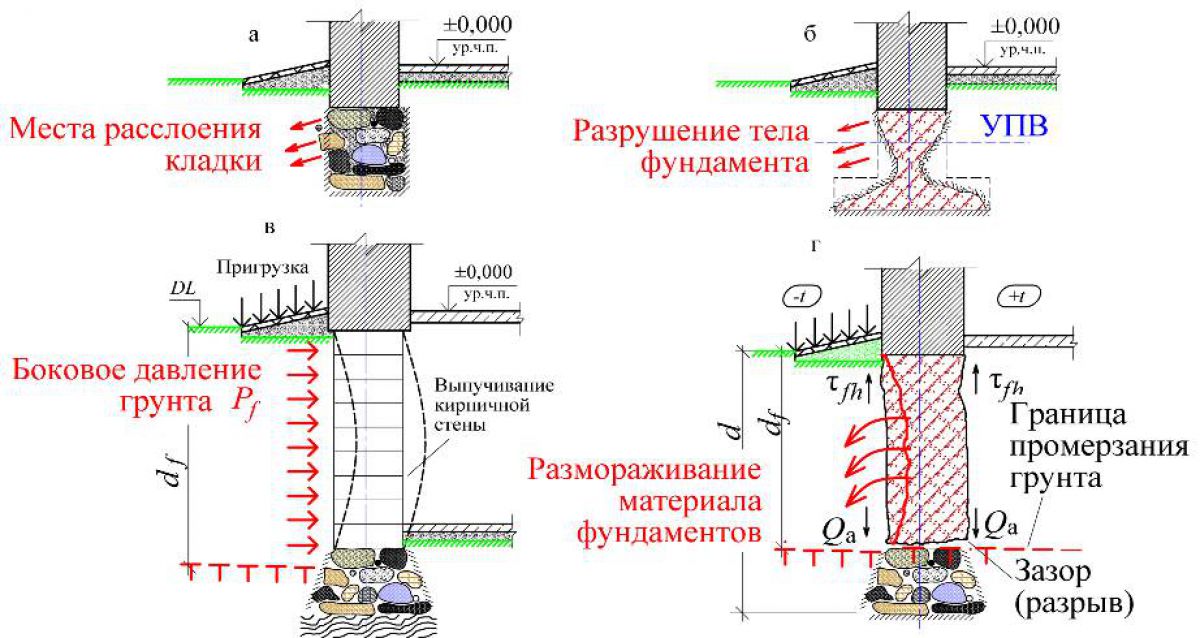

Причины деформации и разрушения фундамента

Просадка сооружения из-за вымывания грунтов под фундаментом в результате суффозии, возникшей из-за просчетов при устройстве дренажной системы, или изменения поведения подземных вод. Подвижки грунта могут быть вызваны в том числе и техногенным фактором – возможно, недалеко велось крупное строительство. Некоторые грунты, в частности глинистые, склонны к разрушению и морозному выветриванию в водонасыщенном состоянии, при этом они каждый цикл теряют часть своей несущей способности.

Усиление фундамента 1521

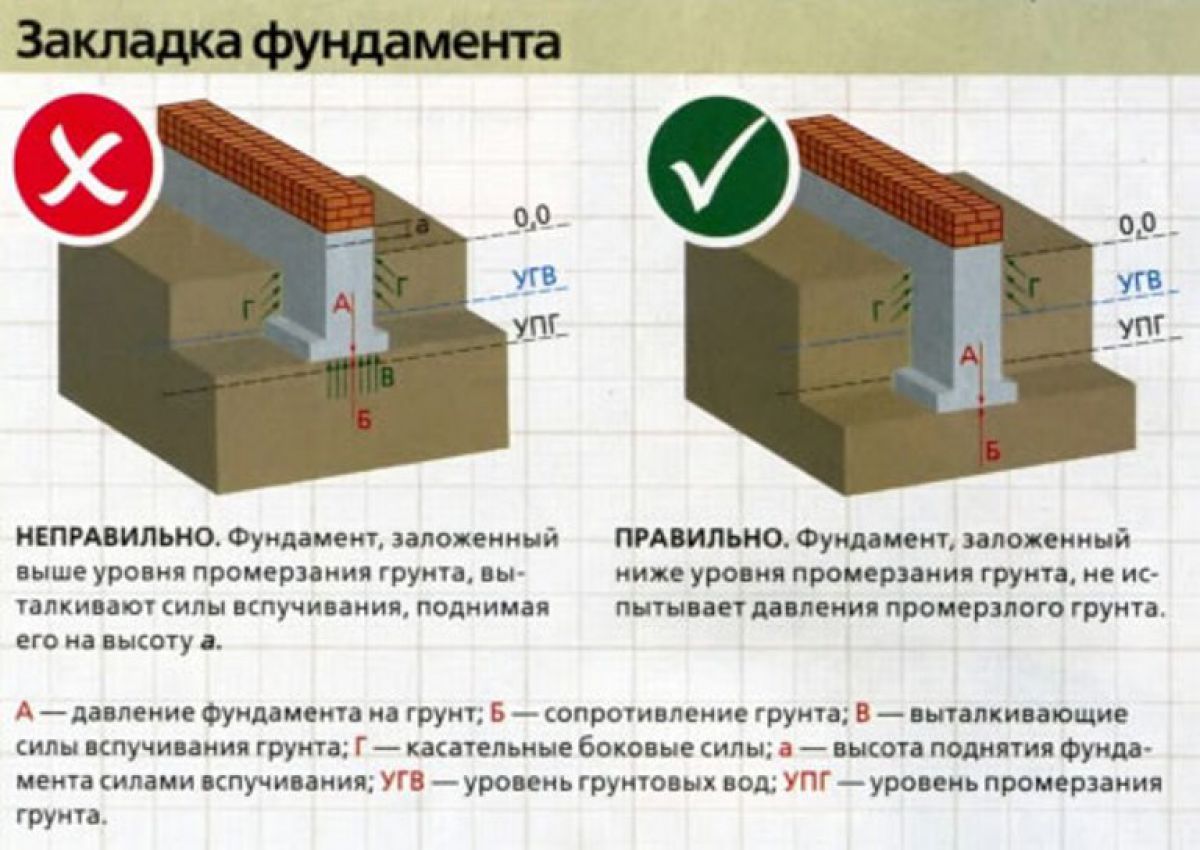

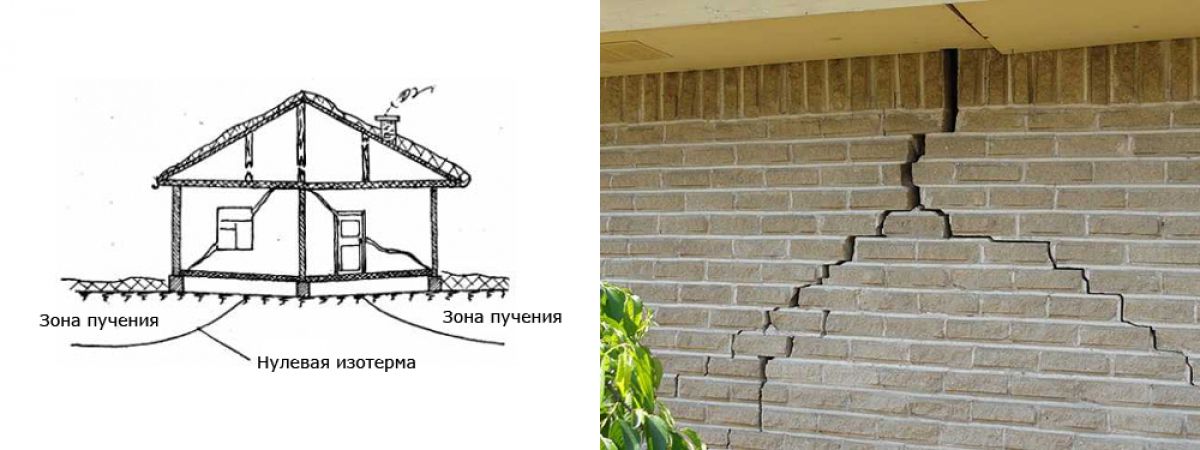

Подвижки грунтов могут происходить так же и в результате действия сил морозного пучения. Если замерзшие глины имеют возможность подсоса воды из нижних горизонтов, а дренаж фундамента не был организован или пришел в негодность, то эти глины могут дать пучину на десятки сантиметров.

Усиление фундамента 1537

Давление при этом немалое – до 200 Мпа (более 3 тн/см2), а для того, чтобы вытолкнуть постройку из земли, часто достаточно и меньшего усилия. После весеннего таяния фундамент подвергается неравномерной просадке, на стенах дома видны глубокие трещины.

Усиление фундамента 1524

Поэтому так важно верно подобрать тип фундамента для конкретных грунтовых условий участка, и спроектировать основание с учетом всех нагрузок – и от здания, и от грунта. Все ошибки ведут рано или поздно к тому, что фундамент потеряет часть своей несущей способности.

Усиление фундамента 1523

Возможна и описанная выше ситуация, когда хозяева делают перепланировки, пристройки и надстраивают этажи или мезонины, не прибегнув к помощи специалистов. Запас расчетной прочности у фундамента может оказаться недостаточным, если при проектировании не был сделан расчет на перспективу перестройки дома. Скорее всего, так и будет, ведь бюджет стройки всегда в разной степени, но ограничен, а фундамент – самая затратная часть дома, от 25% до 50% при сложных грунтах.

К сожалению, нередкий случай экономии – если использованы материалы ненадлежащего качества или не соответствующие по техническим характеристикам.

Естественная причина – дом старый, эксплуатировался многие десятки лет без осмотра и ремонта фундамента, и просадки вызваны износом и обветшанием. Разрушение железобетонного фундамента часто происходит из-за отсутствия гидроизоляции бетона или ее разрушения. Подземные воды могут менять не только высоту, но и состав, и агрессивность к бетону.

Технологии усиления фундаментов

Существует много технологий усиления и реконструкции фундаментов. Выбрать метод можно после того, как будет получена полная картина повреждения основания и выяснены ее причины.

Усиление фундамента 1522

Не каждый метод можно осуществить своими силами, в некоторых случаях нужна спецтехника и помощь профессионалов.

Перечислим основные технологии усиления фундамента:

  • Торкретирование и набрызг- бетон
  • Устройство железобетонной рубашки
  • Подведение дополнительного фундамента для разгрузки существующего, в том числе свай
  • Устройство железобетонных обойм фундаментов для укрепления их конструкции и снижения давления на грунты основания за счет увеличения площади подошвы
  • Создание железобетонных отливов

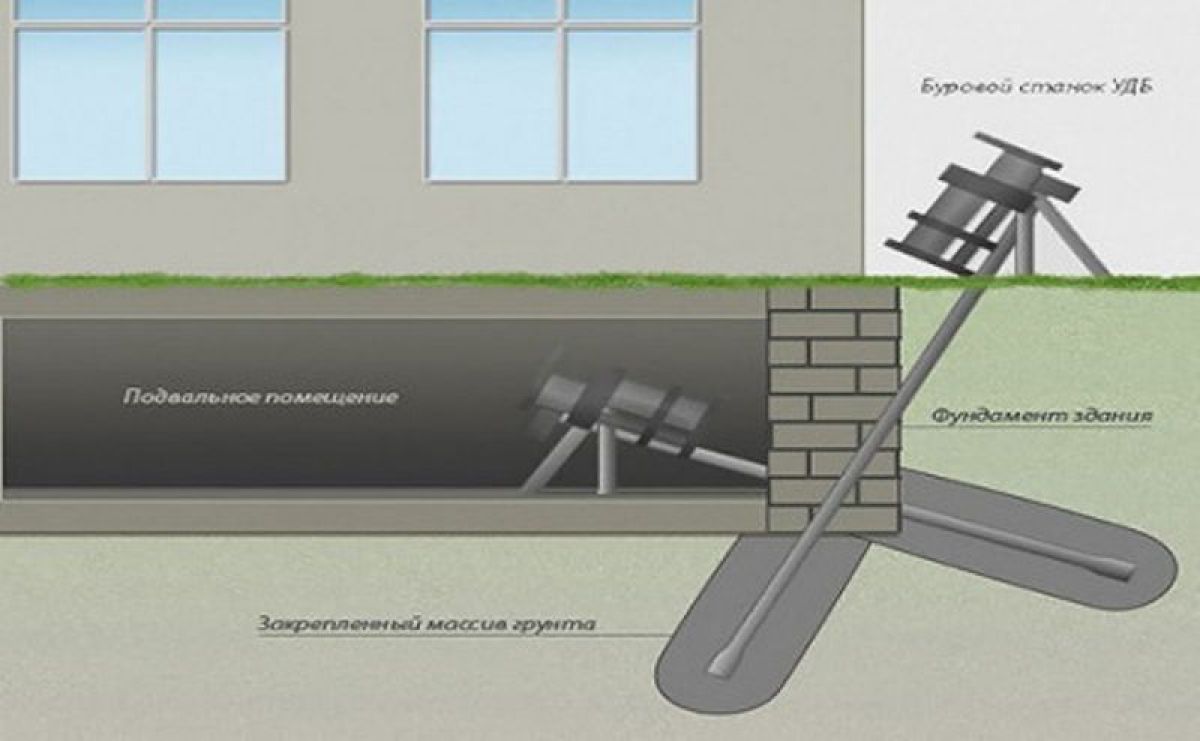

  • Различные технологии усиления грунтов оснований – цементация составом с гидравлическим вяжущим, как окружающего грунта, так и зоны взаимодействия
  • Устройство грунтоцементных и буроинъекционных свай
Усиление фундамента 1532

Классические способы усиления фундамента

Предварительно выясняется состояние всех несущих конструкций дома – стен, перекрытий, проверяется наличие трещин и их раскрытие. Обследуют грунты основания – структуру и состояние, определяют настоящий уровень грунтовых вод и все, что возможно, об их поведении – напоре, направлении, скорости фильтрации. Необходимы данные о конструкции фундамента и глубине его заложения. Если этих данных нет, иногда проводят изыскания – шурфовку или обкапывания, но эти мероприятия с учетом уже имеющихся ослаблений не всегда возможны. Решение о необходимости демонтажа и полной замены старого фундамента принимается только при полной картине и выяснения причин его разрушения.

В основном классические способы укрепления фундаментов заключаются в увеличении площади подошвы, и тем самым уменьшении удельной нагрузки на подстилающий слой грунта основания.

Усиление фундамента 1533

Один из методов – фундамент окапывают и монтируют с одной или двух сторон железобетонные обоймы. Работать можно только одним способом – захватками, не превышающими 0,5м -1 м, в зависимости от конструкции и состояния фундамента. Возможно, потребуется сделать временное разгрузочное крепление балками и стойками. Прежде чем приступать к следующей захватке, все работы на реконструируемой должны быть закончены, обратная засыпка сделана и грунт тщательно уплотнен. Ослаблять несущую способность основания дома земляными работами является опасной ошибкой, это может привести к обрушению.

Усиление фундамента 1534

Если стены дома сложены из камня, блоков или кирпича – нужна особая осторожность. Дальнейшие просадки ослабленной конструкции могут привести к разрушениям стен. Земляные работы при реконструкциях кирпичных домов зачастую невозможны, окапывать основание опасно. Усиление делают устройством двухсторонних монолитных бетонных поясов. Фундаменты МЗЛФ (мелкозаглубленные ленты и ростверки) часто подвергаются действию выталкивающих сил от подвижек грунтов основания.

Усиление фундамента 1535

Причины подвижек могут быть разными - морозное пучение, вымывание грунтов, техногенные факторы. Ленточный фундамент испытывает неравномерные нагрузки, получает трещины, здание получает наклон, видимый даже на глаз.

Способ усиления, основанный на увеличении площади подошвы:

  1. Стену дома, получившую наклон, «разбивают» на захватки длиной до одного метра
  2. Делают шурфовку с двух сторон, для того, чтоб заложить песчаные подушки

Действующий фундамент аккуратно просверливают и устанавливают стяжки из арматуры с цементированием. Вокруг фундамента устанавливают опалубку и бетонируют. После набора прочности бетона усиления не менее 70% , что происходит при создании бетону условий для нормального твердения за семь суток, выполняют крепеж всех усиливающий элементов арматурой. Гидроизоляция выполненной бетонной конструкции необходима.

Перечисленные методы усиления возможно проводить своими силами.

Усиление фундамента 1536

Методы усиления фундаментов со спец техникой

Перечислим методы усиления фундаментов, требующие применения спецтехники и оборудования, а также специалистов по реконструкции применяют при значительных повреждениях и угрозе полной потери несущей способности:

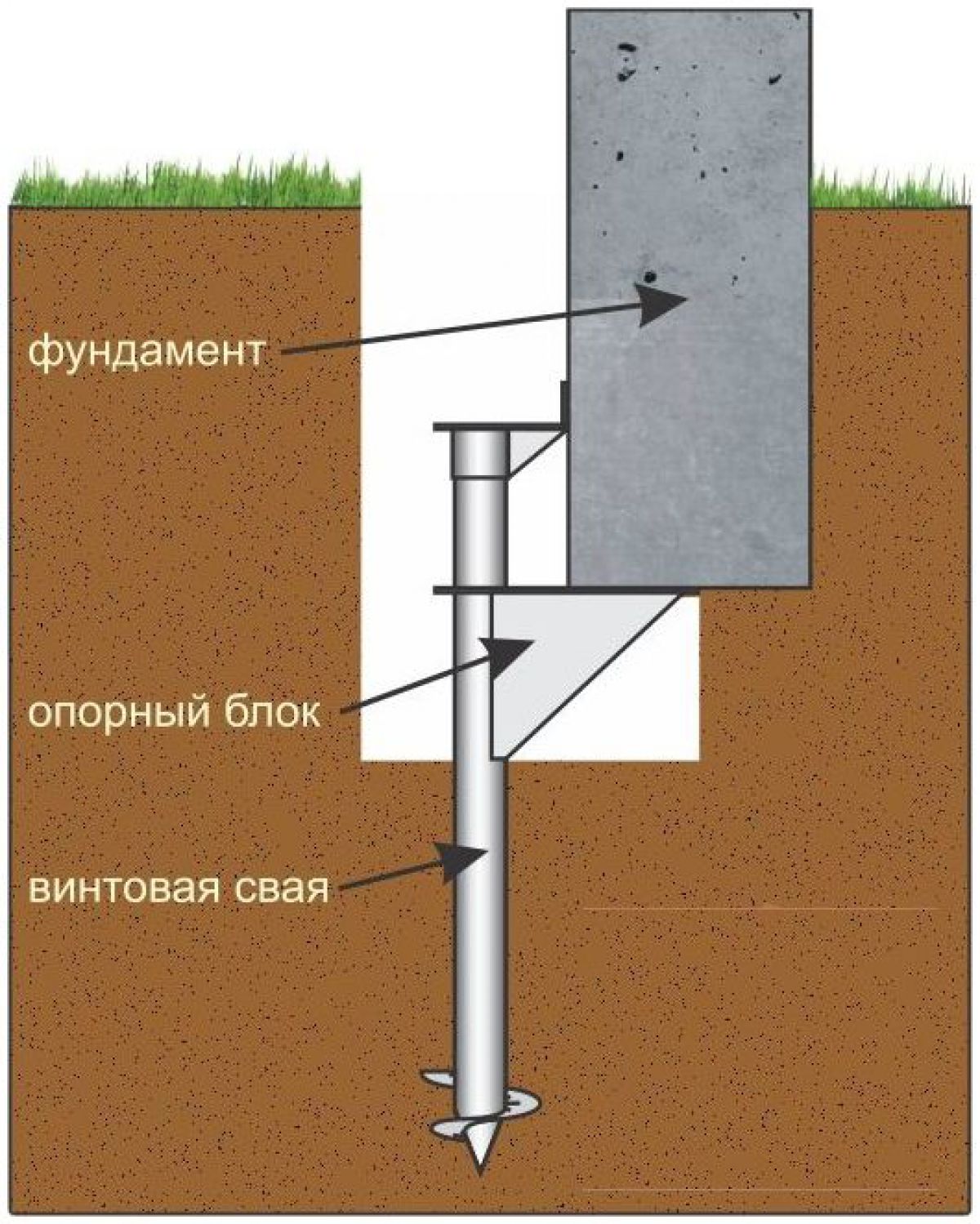

  1. Устройство внеконтурного опорного или свайного фундамента. Старый фундамент при этом остается внутри контура, а нагрузку от дома на новые сваи или опоры передают через разгрузочные упорные балки, проводя из сквозь стены, ленту или ростверк старого фундамента.
  2. Реконструкция подвального помещения устройством набивных свай в наращиваемой оболочке. Погружают в грунт стальные трубы методами ударно-канатного бурения или вдавливают домкратами. Оболочки свай, постепенно наращивая, погружают до нужной глубины, затем в полости нагнетают бетонную смесь.
  3. Устраивают вокруг дома, а иногда и внутри старого фундамента буронабивные сваи. В пробуренные скважины глубиной два метра и более устанавливают арматурные каркасы и нагнетают бетон. Усиливаемый фундамент крепится к сваям сквозными анкерными болтами.
Усиление фундамента 1526

Каждый случай разрушения фундамента индивидуален, и меры по восстановлению тоже. В ряде случаев хозяева справляются собственными силами. В несложных случаях нужна только правильная последовательность работ, и отсутствие спешки. Недопустимо окапывать весь контур фундамента, работать следует только небольшими захватками, чтобы усиление не создало еще больших проблем для дома.

Усиление фундамента 1525

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
