Усиление столбчатых фундаментов: Усиление столбчатых фундаментов увеличением опорной площади – способ буронабивных или выносных свай

Усиление столбчатых фундаментов увеличением опорной площади

Усиление столбчатого железобетонного фундамента увеличением опорной площади

Усиление столбчатого бетонного фундамента увеличением опорной площади

Усиление столбчатого бутового фундамента увеличением опорной площади

Усиление столбчатого фундамента увеличением опорной площади с предварительным обжатием грунта

Усиление столбчатого фундамента увеличением опорной площади устройством железобетонной рамы

Устройство железобетонной рубашки с уширением подошвы

Устройство металлической обоймы с уширением опорной площади фундамента

Общие указания по производству работ при усилении столбчатых фундаментов

Перед началом работ по усилению фундаментов должна быть проведена разгрузка фундамента: очистка кровли от снега в четырех прилегающих к колонне секциях; исключение действия нагрузок от оборудования.

Последовательность работ по усилению фундамента в сухих грунтах.

1. Удаляется грунт со всех сторон фундамента до отметки подошвы, крутизна откосов принимается предельно допустимая. При необходимости устанавливается вертикальное крепление стенок котлована.

2. Производится очистка и насечка боковых граней фундамента.
3. При необходимости устраиваются обжимные балки.
4. Производится уплотнение грунта щебнем, монтаж арматуры, опалубка и бетонирование.

Последовательность работ по усилению фундамента при уровне грунтовых вод выше подошвы фундамента

1. Удаляется грунт с одной стороны фундамента на полную глубину с устройством вертикальной стенки крепления грунта.
2. Производится очистка, насечка боковых граней фундамента и зачистка грунта на уровне подошвы фундамента с уплотнением грунта щебнем
3. На дно котлована вплотную к фундаменту устанавливаются пригрузочные элементы с необходимой (по расчету) обшей массой.
4. Последовательно выполняются перечисленные операции на второй и третьей сторонах фундамента.
5. На четвертой стороне выполняется весь цикл работ по усилению: отрывка котлована, насечка поверхности бетона, армирование (с оставлением выпусков арматуры), бетонирование, выдерживание бетона (до 50% проектной прочности), установка ограждающих щитов от попадания грунта в пространства у соседних сторон при засыпке пазухи, засыпается пазуха с трамбованием грунта.

6. На первой, второй и третьей сторонах поочередно и последовательно повторяется весь цикл работ после предварительного снятия пригрузочных элементов на той стороне фундамента, на которой производятся работа. В ходе перечисленных операций осуществляется стыковка арматуры с выпусками, оставленными на соседних сторонах.
7. Пригрузочные элементы должны быть заранее изготовлены из бетона размером 0,5×0,5 м с высотой 1 и 1,5 м, и размером 0,75×0,75 с высотой 2 м, что будет соответствовать их массе от 0,5 т до 2,5 т. Элементы должны иметь в верхней их части утопленные в бетон петли для строповки.



различные методы, как правильно сделать

Владельцы частных домов время от времени сталкиваются с появлением трещин на стенах и основании. Причины у каждого разные. Следствие же в любом случае одно: фундамент просто не выдерживает нагрузки и проседает или лопается. Если оставить проблему, дом рано или поздно просто разрушится.

Поэтому при первых признаках проседания фундамента нужно принимать необходимые меры. Как правило, проблема устраняется усилением основания. Правда, в каждом индивидуальном случае нужно подбирать отдельный метод. О том, как выполняется укрепление фундамента частного дома своими руками и с помощью специалистов, поговорим далее.

фото 854366

Причины разрушения

Фундамент трескается и крошится по разным причинам:

  1.  Ошибки в проекте.
  2.  Неправильная технология закладки основания.
  3.  Использование дешёвых и некачественных стройматериалов.
  4.  Изменения в грунте, произошедшие за несколько лет после построения.
  5.  Возведение зданий на близлежащей территории.
  6.  Реконструкции и перепланировки дома (например, достройка мансарды, замена деревянного пола на наливной).
  7.  Наклонный ландшафт.
  8.  Плохая гидроизоляция.
  9.  Нарушение правил эксплуатации жилья (например, помещение без отопления).
  10. Большой возраст дома.

Стоит упомянуть и природные факторы, которые пользуются вышеописанными причинами и приводят к печальным последствиям.

  1.  Подмыв оснований.
  2. Ветровая эрозия.
  3. Выветривания горных пород, из которых состоят материалы оснований.
  4. Оттаивание грунтов (это относится к вечномёрзлым почвам).

Монолитные основания почти не вызывают проблем. Если проблемы всё — таки существуют, как правило, выполняется отвод подземных вод.

Предварительные работы

Чтобы определиться, как усилить фундамент, нужно провести его осмотр. Можно сделать это самостоятельно, но только если вы знаете, что нужно делать. В иных случаях лучше пригласить специалистов.

Основание осматривается с двух сторон:

  1. Наружной (анализируются размеры дома, определяется нагрузка на основание, состояние несущих стен, осматриваются трещины и сколы).
  2. Подземной (определяются конструкционные особенности фундамента, материал и другие характеристики).

Только после этого выполняются проектирование усиления фундаментов. Также необходимо разгрузить основание — частично или полностью, после чего можно приступать к укреплению.

На этом этапе нужно следить за тем, чтобы не возникли перекосы.

Для частичной разгрузки можно взять опоры и подкосы (из дерева или металла), а для полной нужно приобрести металлические балки — обвязки.

Методы усиления

Существуют разные способы усиления всевозможных фундаментов. Например:

  1. Увеличение подошвы.
  2. Подведение новых оснований.
  3. Цементация.
  4.  Использование свай, отливов, обойм, торкретбетона.

Методы усиления фундаментов выбирают, исходя из:

  1. Типа и конструкции фундамента.
  2. Степени разрушения.
  3. Материала, из которого построен дом (дерево, кирпич, бетон).
  4. Причин, которые привели к разрушению.

Укрепление фундамента деревянного дома провести легче. Материал легче переносит нагрузки из — за его особенностей строения.

А вот с домами из кирпича или бетона нужно быть намного осторожнее, поскольку здесь ошибка может разрушить стену.

Цементация и инъектирование

Надёжные, но в то же время довольно сложные способы, один из которых требует привлечения специалистов и техники. Усиление фундамента цементацией проводится следующим образом:

  1.  Выкапываются шурфы. Их глубина должна быть немногим меньше глубины основания.
  2.  В фундаменте сверлят скважины на расстоянии от 25 см до полуметра. Бур не должен доходить до подошвы сантиметров на 30.
  3. Готовится жидкий раствор (соотношение воды и цемента — 0,9 к 1), которым заполняются каналы под давлением 0,2 МПа до отказа.
  4.  Далее готовятся более густые растворы, которыми опять наполняют скважины до отказа. Таким образом цемент заполняет трещины и полости.
  5. Через два дня основание считается усиленным.

фото 8664346 Усиление фундамента методом инъектирования выглядит немного иначе. Здесь скважины сверлят с разных сторон здания вплоть до твёрдых слоёв грунта. Каналы заполняются раствором, а затем в них же вводят арматурные буроинъекционные сваи, в которые подаётся бетон или смесь из цемента под давлением. Таким образом укрепляется почва под фундаментом, а само основание усиливается железобетонными сваями.

Торкретирование

Ещё один очень хороший способ укрепления основания.

Но здесь также не обойтись без специалистов, поскольку для выполнения работ требуется специальная аппаратура.

Усиление фундаментов торкретированием проводится с помощью специальной пушки, которая под давлением наносит раствор на основание. Для большей прочности рекомендуется сначала создать армированную конструкцию. Преимущество состоит в том, что бетон, нанесённый подобным способом, получается очень прочным.

фото 765389 Торкретирование бывает сухим и мокрым. В первом случае можно за один подход нанести толстый слой, имеющий одинаковую плотность и консистенцию.

Такой результат объясняется тем, что состав не затворяется водой, а смешивается с ней в сопле. Но такой подход имеет существенные недостатки: например, большой расход материала и запыление местности.

К тому же, рабочие должны быть высококвалифицированными, поскольку смесь нужно готовить на месте. Поэтому многие прибегают к мокрому способу, когда материал, приготовленный на предприятии, привозят специальными машинами на место

. Так расход бетона существенно сокращается, да и потери отскок частичек также небольшой.

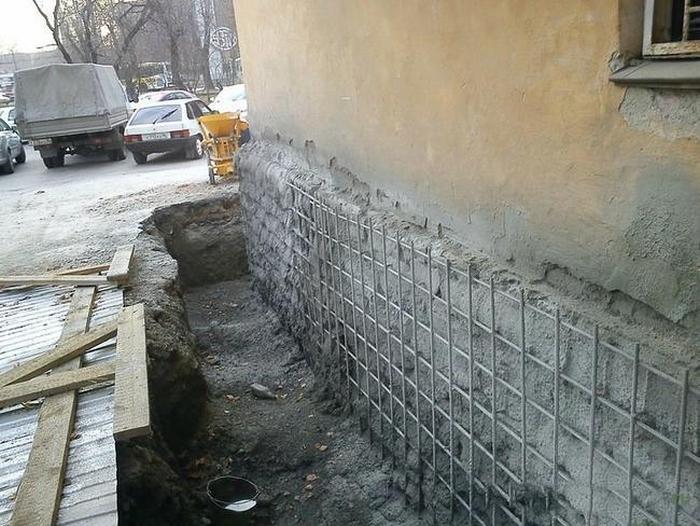

Рубашка из железобетона

Этот метод подойдёт для тех, кто желает провести усиление своего фундамента собственноручно. Здесь не нужны ни техника, ни помощники. Всё можно сделать самому. Итак, начнём с углов. Нужно сделать возле них подкопы и очистить фундамент: сверху — от облицовки, снизу — от грунта. Глубина ямы должна быть на полметра глубже основания.

Далее делается каркас из металлических прутьев. Кто — то использует вязальный крючок, кто-то — сварочный аппарат. Экономить на арматуре не стоит. Готовая конструкция опускается в яму, которая заполняется бетоном. Таким образом углы защищены.

фото 854467

Теперь, когда углы защищены, нужно разделить весь периметр возле основания на отрезки по метра полтора. Затем первый такой участок выкапывается на полуметровую ширину. В основании сверлятся дыры, в которые устанавливаются арматурные прутья.

Как и в случае с углами, делается каркас. Готовые детали кладутся в траншею и привязываются к арматуре проволокой. Затем траншея заливается бетоном. Закончив с одним отрезком, приступайте к следующему и так весь периметр.

Сложность проведения работ (как и выбор метода) зависит и от типа основания.

Например, усиление столбчатого фундамента проводится проще. Например, один столб можно заменить буронабивными или выносными сваями. А вот укрепить старый фундамент ленточного типа будет не так просто. Здесь прибегают к торкретированию, железобетонным обоймам, сваям: буронабивным, буро — инъекционным и т.д. Также используется усиление фундаментов цементацией.

Зависимость от материала  изготовления дома

Во время укрепления фундамента старого дома нужно учитывать и то, из чего он возведён. Этот фактор влияет и на выбор метода, и на другие особенности. Рассмотрим их поближе.

Дерево

Фактически самая лёгкая ситуация. Дело в том, что деревянный дом можно поднять над основанием с помощью домкратов. В таком положении можно легко проводить необходимые работы. Как укрепить фундамент деревянного дома, нужно решать в каждом индивидуальном случае по — разному.

Где — то нужно заменить сваю, где — то — создать дополнительный монолитный пояс. Можно обшить основание железобетонной рубашкой. И всё это делается проще, если здание находится в приподнятом состоянии. Как видите, укрепить фундамент частного дома из дерева сравнительно несложно.

Кирпич

А вот здесь всё выглядит посложнее. Дело в том, что такое здание не поднимешь, да и с самим материалом нужно быть поосторожнее. Поэтому укрепление фундамента кирпичного дома в большинстве кардинально отличается от деревянного. Какой метод стоит выбрать в данном случае? Всё зависит от многих факторов, таких как степень разрушения, тип фундамента и другие. Всё это нужно учитывать перед тем, как усиливать фундамент под кирпичным домом.

Один из самых надёжных способов — это торкретирование. В таком случае кладка достигается не только прочность, но и водонепроницаемость. Также многие прибегают к цементации, поскольку такой способ более экономичный и по времени, и по финансам. Тем, кто задумывается, как укрепить фундамент кирпичного дома своими руками, можно предложить создание железобетонной подушки — такой вариант используется довольно часто.

Можно продолжать описывать возможные методы, такие как использование свай или расширение подошвы. Все эти способы можно использовать, не допустив возникновение трещин на стенах. Так что укрепление основание старого кирпичного дома вполне возможное, а в некоторых случаях ещё и несложное.

В завершение

Теперь вы знаете, как усилить фундамент вашего частного дома. Для большей понятливости пройдёмся вкратце по вышеизложенному:

  1. Сначала нужно установить причину и степень разрушения.
  2. Перед началом работ необходимо всё спроектировать.
  3. Метод выбирается исходя из множества факторов, таких как уровень проблемы, тип основания, материал, из которого изготовлен дом и другие.
  4. Некоторые способы требуют наличия специалистов и техники.
  5. Основание деревянного дома ремонтировать проще, но и с кирпичным больших проблем тоже не стоит ждать.

Конечно, хорошо, если вы можете провести все необходимые работы собственноручно. Но, если у вас нет необходимых навыков, или нужны специальные агрегаты, лучше обратиться к профессионалам, иначе вся работа пойдёт насмарку вместе с затратами.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Армирование столбчатого фундамента и усиление


Базовой конструкцией под легкие постройки различного функционального назначения являются столбчатые основания или их модификации. Основной материал для изготовления опорных столбов, — бетон. Бетонные конструкции, в том числе столбчатые, обладают высокими показателями прочности. Тем не менее, изделия из бетона нуждаются в усилении. Таковым является армирование столбчатого фундамента, — обязательная процедура при формировании опорных конструкций. Что дает усиление бетона арматурой и каковы правила армирования фундаментных столбов, прочитаете в статье.

Предназначение армирующего каркаса

фундамент столбчатый армирование

Большинство бетонных строительных конструкций усиливаются арматурой, что в разы увеличивает прочность на растяжение и изгиб

Прочностные характеристики созревшего бетона, как строительного материала, высоки, когда речь идет о прочности на сжатие. То есть, материал способен выдерживать большие усилия при его сдавливании. При растяжении, тем более при изгибе, бетон показывает куда более скромные результаты прочности. По этой причине большинство бетонных строительных конструкций усиливаются арматурой, что в разы увеличивает прочность на растяжение и изгиб.

Бетонные столбы, использующиеся в качестве базовых опор для построек, испытывают не только давление стоящего на них здания, хотя это усилие наибольшее. Столбчатый фундамент также испытывает нагрузки на изгиб (парусность постройки при ветрах, горизонтальные подвижки грунтовых пластов) и на растяжение (силы морозного пучения, выталкивающие из грунта верхнюю часть столба при стабильном положении нижней части). Если фундамент на основе столбов сооружается не на год, вопрос о целесообразности усиления арматурой столбчатых опор неуместен. Армировать бетонные столбы нужно, причем соблюдая строительные нормы.

Материал для усиления столбчатых конструкций

столбчатый фундамент армирование

Вертикальные элементы каркаса делают только из ребристого стального прута

Правильно для армирования бетонных столбов, что производится перед их заливкой, сооружать армирующий каркас, — конструкцию, где несколько вертикально направленных металлических прутьев перевязываются между собой проволокой определенной толщины и свойств.

Рекомендуем к прочтению:

Вертикальные элементы каркаса делают только из ребристого стального прута. Ребра, которыми оснащены прутья, значительно улучшают сцепление бетона с усиливающей конструкцией, делая железобетонное изделие монолитным. Ребристая поверхность не дает возможности смещаться бетону относительно стальных стержней, что оберегает материал от разрушения при действующих усилиях растяжения или изгиба.

Горизонтальные элементы каркаса играют незначительную роль в обеспечении прочностных характеристик, больше нужны для связки вертикальных прутов между собой и фиксации их в стабильном положении. Для горизонтального армирования применяется мягкая стальная проволока (вязальная) сечением 5-6 мм. Диаметр основных ребристых прутков, расположенных в столбах вертикально, — 10-14 мм (в зависимости от диаметра опоры и предполагаемых нагрузок).

Конструктивными единицами столбчатого фундамента бывают не только монолитные железобетонные опоры, но и столбы, выложенные кирпичом или строительными блоками. Такие конструкции также нуждаются в усилении арматурой (подошва, междурядное армирование). Здесь используются несколько иные материалы. Для усиления основы под подошвой столба часто применяют армирующую сетку, сделанную из прутка не менее 6 мм в диаметре. Для междурядного усиления подойдет металлический прут, что на 3-4 мм тоньше кладочного шва, но не менее 5 мм.

Изготовление армирующей конструкции

армирование столбчатого фундамента

На практике при домашнем строительстве для усиления вертикальных бетонных опор чаще используется конструкция из четырех ребристых элементов, связанных между собой проволокой через 40-50 мм

Количество вертикальных ребристых прутков зависит от их собственного сечения и диаметра бетонного столба. В строительных нормах указано, что суммарный диаметр арматуры берется из расчета 0,1% от площади сечения опоры. Кроме того, необходимо выдерживать расстояние от крайних точек армирующей конструкции до наружного периметра опоры. Этот показатель в пределах 4-5 см. Согласно этим правилам подбирается количество и толщина арматуры для вертикального усиливающего каркаса.

На практике при домашнем строительстве для усиления вертикальных бетонных опор чаще используется конструкция из четырех ребристых элементов, связанных между собой проволокой через 40-50 мм. Нижние концы прутков должны быть в песчано-гравийной подсыпке, верхние, — выступать над краем столбов на 20-30 см. То есть, если высота столбов 2 м, то вертикальные элементы готовятся около 230 см.

Рекомендуем к прочтению:

Важно! При неоднородности рельефа грунта (значительные перепады высот в пределах строительной площадки), высота столбов может сильно отличаться. В такой ситуации длину вертикальной арматуры рассчитывают индивидуально для каждого столба.

Выступающие ребристые прутья связываются с армирующей конструкцией бетонной мелкозаглубленной ленты, или поверхностно установленным деревянным ростверком. Еще одним вариантом усиления столбчатого фундамента является устройство железобетонной плиты перекрытия, опирающейся на столбы. В этом случае выступающие над опорами прутки перевязываются с арматурой, усиливающей плиту перекрытия.

Усиление опорных столбов фундамента армирующим каркасом, — необходимая процедура, на порядок усиливающая прочность основы под постройку и делающая опоры устойчивыми к различным повреждающим структуру бетона факторам.

Усиление столбчатых фундаментов передачей части нагрузки

Усиление столбчатых фундаментов передачей части нагрузки от колонны на стены стакана фундамента

Усиление столбчатых фундаментов передачей части нагрузки от колонны на обрез фундамента

Усиление столбчатых фундаментов передачей части нагрузки от колонны на грунт основания

Усиление столбчатых фундаментов передачей части нагрузки от фундамента на железобетонные сваи, погружаемые задавливанием

Усиление столбчатых фундаментов передачей части нагрузки от фундамента на буроинъекционные сваи

Усиление столбчатых фундаментов передачей части нагрузки от фундамента на буронабивные сваи

От фундамента на составные железобетонные сваи, погружаемые вдавливанием

Усиление столбчатых фундаментов передачей части нагрузки от колонны на буронабивные сваи

Усиление столбчатого фундамента анкерами при действии значительного изгибающего момента



4.2. Ремонт фундаментов, усиление их обоймами и подведением конструктивных элементов (ч. 2)

Устройство обойм без увеличения площади подошвы фундамента чаще всего вызывается некачественным выполнением строительных работ. Так, например, при строительстве одного из жилых домов сборные фундаменты под столбами были выполнены недостаточно качественно, что явилось одной из причин обрушения конструкций [55]. Усиление выполнено путем заключения верхней части фундамента над подушками в железобетонные обоймы (рис. 4.2), что позволило обеспечить более равномерную передачу нагрузки на подушки. В верхней части обоймы установлены анкеры для крепления колонн.

Рис. 4.2. Схема усиления сборного фундамента железобетонной обоймой

1 — анкерные болты; 2 — сварные сетки; 3 — обоймы

Усиление железобетонными или бетонными обоймами с увеличением площади подошвы фундамента возможно для фундаментов мелкого заложения (из кладки, бетона, железобетона) как подвальных, так и бесподвальных зданий на всю высоту фундамента или его часть (рис. 4.3).

Рис. 4.3. Схема усиления ленточного (а) и столбчатого (б) фундаментов

1 — фундамент; 2 — обойма; 3 — стена подвала; 4 — анкерные тяжи; 5 — хомуты; 6 — колонна; 7 — арматура

При устройстве обойм нельзя забывать о том, что прочность сцепления усиливаемого фундамента и новой кладки зависит от многих факторов, в том числе от вида и качества составляющих бетона. При усилении железобетонных и бетонных конструкций, находящихся в эксплуатации длительное время, необходимо учитывать возможные отрицательные изменения в наружном слое бетона [54]. Поэтому, устраивая обоймы, не всегда можно быть уверенным в том, что при сцеплении нового бетона со старым гарантируется полная монолитность обоймы и существующего фундамента. В ряде случаев необходимо снимать весь поверхностный слой старого бетона, а для обеспечения восприятия сдвигающих сил на контактной поверхности приваривать арматурные коротыши, применять штрабы, железобетонные шпонки, поперечные металлические балки, анкеры и другие элементы. Свежий бетон укладывается на чистую, шероховатую, влажную поверхность старой кладки с обязательным тщательным уплотнением бетонной смеси.

Железобетонные обоймы, которые охватывают усиливаемый фундамент со всех сторон, плотно обжимая его при усадке бетона, и работают как единое целое, следует считать наиболее простым и надежным способом усиления. Толщины обоймы определяются расчетом с учетом повышения расчетной нагрузки в случае реконструкции. Армирование производят пространственными каркасами, состоящими из замкнутых хомутов. Обычно фундаментные обоймы соединяют с обоймами усиления стен подвала или колонн (см. рис. 4.3). Если стены подвала или колонн не подлежат усилению, то под фундаментными обоймами, устраиваемыми на всю или часть высоты фундамента, устанавливаются дополнительные обоймы на высоту 1—1,5 м [54]. Усиление ленточных и столбчатых фундаментов обоймами повышает также жесткость здания в соответствующем направлении, что особенно важно в случае применения сборных конструкций.

Уширенная часть усиленного фундамента способна воспринимать только часть увеличивающейся нагрузки, а значительная ее часть передается через подошву старого фундамента. При небольшом увеличении нагрузки это допустимо, поскольку выпор грунта в стороны невозможен из-за дополнительной пригрузки элементов уширениями. При большом увеличении нагрузки элементы уширения фундаментов должны быть введены в работу путем предварительной передачи искусственного давления (обжатия). Предварительное обжатие основания производится клиньями (см. рис. 4.3, б) или домкратами, которые устанавливают, например, между рандбалкой и плитой уширения. Съему домкратов предшествует установка металлических стоек-распорок с расклиниванием их, после чего производят бетонирование обоймы (столба). Способы предварительного обжатия рассмотрены в работах [1, 2, 3, 12, 13, 54 и др.]. Увеличение площади подошвы фундамента с одновременным обжатием грунта под элементами усиления обеспечивает немедленное включение в работу уширенной части фундаментов.

Обжатие основания может осуществляться путем поворота элементов уширения в сторону основания [56]. С этой целью элементы уширения объединяются с существующим фундаментом с помощью натяжения арматурных элементов. При отжатии верхней части элементов уширения подошвы от существующего фундамента грунт под их подошвой обжимается, в результате чего происходит некоторая разгрузка основания под существующим фундаментом. При повороте элементов уширения в соединительных стержнях возникают дополнительные напряжения. Расчет усиления фундамента детально рассмотрен в работе [56].

Зурнаджи В.А., Филатова М.П. Усиление оснований и фундаментов при реконструкции зданий

Методика обследования и проектирования оснований и фундаментов при капитальном ремонте, реконструкции и надстройке зданий

Ройтман А.Г., Смоленская Н.Г. Ремонт и реконструкция жилых и общественных зданий

Основания и фундаменты: (Краткий курс) / Н.А. Цытович, В.Г. Березанцев

Далматов Б.И. Механика грунтов, основания и фундаменты

Хило Е.Р., Попович Б.С. Усиление железобетонных конструкций с изменением расчетной схемы и напряженного состояния

Шкинев А.Н. Аварии на строительных объектах, их причины и способы предупреждения

Страбахин Н.И., Бортникова Н.И. Усиление фундаментов с обжатием основания. — В кн.: Исследования по фундаментостроению, стройматериалам и организации строительства

Показанный на рис. 4.4 способ обжатия основания был применен при усилении столбчатых фундаментов одноэтажного лабораторного корпуса в связи с надстройкой второго этажа. Два сборных железобетонных элемента уширения укладывались параллельно длинной стороне существующего фундамента. Между собой элементы уширения соединялись двумя стальными стержнями с нарезанными концами, которые проходили рядом с короткой стороной существующего фундамента. После установки элементов уширения производили небольшое начальное натяжение соединительных стержней. Затем с помощью отжимных болтов верхнюю часть элементов уширения оттягивали от существующего фундамента; в соединительных стержнях увеличивались растягивающие усилия, благодаря чему элементы уширения получали наклон, который вызывал обжатие основания. Усилия в стержнях и отжимных болтах контролировали с помощью динамометрического ключа. После отжатия элементов на необходимую величину зазоры между фундаментом и элементами уширения заклинивали. Такой же способ был также использован при усилении фундаментов здания спортивного комплекса в г. Белорецке. Усиливаемые фундаменты были выполнены из монолитного железобетона. Натяжение арматуры создавалось электротермическим способом.

Рис. 4.4. Схема усиления фундамента с обжатием грунта под подошвой

1 — фундамент; 2 — элемент усиления; 3 — предварительно напряженная арматура; 4 и 5 — эпюра реактивных моментов до и после усиления; 6 — устройство для отжатия элементов усиления

Ремонт столбчатого фундамента деревянного дома своими руками

Мелкозаглубленный столбчатый фундамент под домМелкозаглубленный столбчатый фундамент под дом

При покупке старых земельных участков часто можно получить еще и старый деревянный жилой дом, построенный на столбчатом основании. Эта технология возведения зданий имеет долгую историю, но основание недолговечное и нуждается в реставрации. Можно, конечно, полностью разрушить старое здание и на его месте построить новый дом, но большинство владельцев участков такого не делают. Намного легче провести реставрационно-восстановительные работы конструкции, после проведения, которых основание прослужит еще, как минимум, десятилетия.

Также хозяева деревянных зданий сталкиваются из ситуацией, когда сооружение «трещит по швам». Такое ощущение возникает, когда нарушается целостность конструкции за счет перекоса или деформации отдельных несущих свай столбчатого основания. Стоит отметить, что встретить монолитную или ленточную конструкцию тут вряд ли получится, она для деревянных сооружений просто не используется через свою большую стоимость, а также практичность. Поэтому, чтобы не потерять сооружение, нужно провести ремонт столбчатого фундамента здания.

Виды ремонта фундамента деревянного здания

Ремонт фундамента старого деревянного дома

  • Восстановление или реконструкция. Используется при визуальной деформации отдельного фрагмента основания, выполняется за несколько дней. Тут ключевая особенность – это перенос тяжести от здания с разрушенного участка основания на новую кладку или дополнительные несущие сваи.
  • Частичное восстановление – устранение трещин в сваях и ростверке, восстановление несущей конструкции здания;
  • Капитальный ремонт или замена поврежденного и уничтоженного фундамента. Этот ремонт делается только в тех случаях, когда нужно сохранить деревянный дом, который имеет культурную ценность как памятка архитектуры или национальная ценность.

Стоит помнить, что на ремонт несущей конструкции даже дачного дома можно пойти только в исключительных случаях, ведь технология дорогая, сделать ремонт сложно и затратное это дело. Но в некоторых случаях себя оправдывает по ряду причин, особенно чисто эстетических. Но ремонт можно провести своими руками без использования специальной строительной техники. А это будет неоспоримое преимущество реставрации столбчатых оснований деревянных зданий.

Причины разрушения несущих конструкций деревянных зданий

  • Фундамент в процессе ремонтаИзменение несущей способности почвы. Возникает через увеличение нагрузки со стороны самого здания, или нарушение гидроизоляции основания. Первая причина возникает через повышение уровня грунтовых вод или нарушение работы отмостки с дренажной системой. Также причиной может быть возведение других зданий поблизости, ведь при использовании мощной механизированной техники возникают значительные подвижки почвы.
  • Потеря прочности древесины основания. Это естественный процесс, который можно только замедлить, но не остановить. Деревянные столбчатые конструкции имеют такой же срок службы, как и само здание. Если здание возведено на бетонном основании, то тут основная причина – нарушение технологии возведения и использование плохих по качеству строительных материалов.

Только когда получится определиться с причиной разрушения несущих конструкций дачного или жилого дома, тогда можно будет приступать к ремонту конструкции своими руками.

Виды деформаций фундамента

Поднятый дом для ремонта фундаментаКроме причины разрушения основания, существует также вид деформации. От него зависит сама технология восстановления дома.

  • Минимальные разрушения. Это небольшая усадка части основания, прогиб ростверка, незначительное смещение сваи. Как правило, такие деформации не влияют сильно на состояние дома, устраняются в кратчайшие сроки своими руками без подключения проектировщиков и профессиональных ремонтников.
  • Повреждения средней степени тяжести. В большинстве случаев – это появление трещин в ростверках, бетонных лентах, явное смещение угла наклона здания, заваливание отдельных частей дома. Если не устранить повреждения, а также причину их возникновения, последствия деформации будут неотвратимыми.
  • Катастрофические повреждения. Это дефекты, которые ведут к полному разрушению здания. Если получится поймать момент катастрофического разрушения здания, тогда еще реально провести дешевый ремонт основания своими руками. Но если момент упущен, тогда ремонт будет дорогим, длительным и не всегда получится достигнуть необходимого результата.
  • Неустранимые деформации. Это состояние фундамента, не подлежащего ремонту. В таких случаях будет дешевле разрушить жилой или дачный дом и построить новый, чем проводить ремонтно-восстановительные работы. Как правило, ремонт свайного фундамента при таких повреждениях не проводят в связи с высокой стоимостью строительных материалов, а также через изменение типа и технологии нового фундамента.

Варианты фундаментов, которые встречаются под деревянными домами

  • Ленточный бетонный и столбчато-ростверковый.
  • Столбчатый фундамент (популярный в лесистой местности, а также при возведении небольших дачных и хозяйственных зданий).
  • Бутовый и кирпичный фундамент, делается с натуральных материалов.
Столбчатый фундамент. фундамент для деревянного домаСтолбчатый фундамент. фундамент для деревянного дома

Любой ремонт фундамента деревянного дома нужно начинать с первого этапа – это усиление здания. Ведь нужно устранить нагрузки на поврежденный участок и передать ее на временную конструкцию.

С такой целью делают укрепление фундамента. Также усиление стоит делать, когда повреждения фундамента реально устранить, а почва стабильная без подвижек.

Также усиление делают, когда нужно сделать надстройку, а сам фундамент уже не выдерживает дополнительные нагрузки.

Способы усиления фундамента частного деревянного дома

Укрепление фундамента дома винтовыми сваямиУкрепление фундамента дома винтовыми сваями
  • Сначала нужно вырыть траншею по периметру здания и предусмотреть достаточную ширину для комфортной работы. Также учитывается, что эта траншея станет искусственным продолжением существующего фундамента.
  • Нужно очистить фундамент от грязи.
  • В существующих сваях просверлить отверстия, установить арматуру и прочно соединить из существующими балками.
  • Потом нужно создать новый армирующий пояс. Тут желательно применять горизонтальные и вертикальные пояса для большей несущей прочности конструкции.
  • Установить опалубку.
  • Залить бетон или сделать кирпично-бутовую кладку на высоту до уровня нижней кромки цокольного этажа здания.
  • Сделать теплоизоляцию и гидроизоляцию нового фундамента.
  • Сделать отмостку для отвода дождевой воды.

Такое усиление делается с целью снизить нагрузку от дома на старый фундамент и передать большую ее часть на новый. Тогда прекратится дальнейшее разрушение основания.

Полная замена фундамента дома

 Метод «подвешивания» домаИспользуя метод «подвешивания» дома, убирают старый фундамент и устанавливают новый
  • Нужно максимально снизить нагрузку на фундамент. Для этого нужно полностью освободить дом от всех тяжелых вещей и мебели. Иными словами, оставить только несущий каркас.
  • Проводится расчет нагрузки дома. Для этого нужно получить данные о плотности древесины, ее используемом количестве и конечной массе. Как правило, перекрытия в таких деревянных домах также делаются из древесины и отличаются небольшой массой. Но даже ее нужно обязательно учитывать.
  • Покупаются или берутся в аренду специальные строительные домкраты, которые временно смогут заменить основной фундамент и примут на себя всю нагрузку.
  • Под них копаются траншеи. Даже если в траншее появится вода, то это не смертельно, ведь сразу обнаружится граничный уровень поднятия грунтовых вод.
  • Затем подводятся домкраты, устанавливаются под основание дома и аккуратно равномерно поднимают его.
  • Проводится анализ состояния нижних частей дома. Если деформация на них не повлияла, тогда можно приступать к демонтажу или ремонту самого основания.
  • Для этого делается песчано-гравийная подушка, на которую устанавливают бетонные или кирпичные опоры по углам здания и в местах пересечения несущих стен. Можно также установить новые сваи, но это возможно только при достаточном месте на строительной площадке.
  • После установки нового фундамента делается армирование всей конструкции. тут желательно создать гибкое соединение со старым фундаментом, если не предусмотрен полный его демонтаж.
  • Монтируется опалубка, в которую заливается бетон. После высыхания бетона проводят гидроизоляцию нового основания.
  • Только через несколько дней равномерно и одновременно стравливается воздух с домкратов, и здание опускается на новый фундамент. При желании, можно провести отделочные работы.

Технология ремонта столбчатого фундамента деревянного дома

Особенности поднятия столбчатого фундаментаУчитывая, что практически все старые жилые дома, а также дачные и хозяйственные постройки возводятся на свайных основаниях, со временем они также разрушаются и нуждаются в ремонте. Для этого существует следующая технология:

  • Дом с помощью домкратов поднимается на нужную высоту и там фиксируется промежуточными сваями или балками;
  • Деформированные сваи вынимаются с почвы и выбрасываются. Если столб только накренился, то его выравнивают и фиксируют после установки на старое место.
  • На месте установки новых деревянных столбов выбирается грунт и на дне устраивается песчано-гравийная подушка.
  • Иногда проводится армирование, но оно не используется при возведении деревянных конструкций.
  • Заливается бетон на высоту уровня здания или устанавливается новая деревянная свая.
  • Восстанавливается ростверк.
  • Опускается здание.

Ремонт кирпичного и бутового фундамента

Основные причины разрушения фундаментовОсновные причины разрушения фундаментов

Несмотря на то, что кирпичные и бутовые фундаменты дешевые и прочные, даже они со временем деформируются. Причем, ремонтировать их нет смысла через сложность технологии, необходимость полного демонтажа армированного фундамента или вырезания одной его части. А с такой работой справиться своими руками невозможно. В таких случаях меняют поврежденный бутобетонный фундамент на монолитный. Технология замены оснований следующая:

  • Проводится равномерный демонтаж старой кладки небольшими участками;
  • В освобожденные участки устанавливаются домкраты, которые временно берут на себя нагрузку здания;
  • Затем в месте разрушения фундамента делается бетонная опорная плита. Она должна быть достаточно широкой и прочной, диаметр может составлять до полуметра;
  • Когда будут установлены все плиты и подведены домкраты, здание равномерно поднимается. Причем делается это одновременно по всем участкам.
  • На месте старого бутового фундамента заливается классический ленточный железобетонный фундамент. Также тут можно использовать свайно-ростверковый фундамент, если есть достаточно места для монтажа свай.
  • Дом переносится на новый фундамент, армируется и укрепляется металлическими анкерами и промежуточной вертикальной арматурой. Все работы по ремонту фундамента делаются своими руками.

Как стало понятно, сделать ремонт фундамента деревянного дома не составит труда. Все работы можно провести за считанные дни своими руками, но стоит такое удовольствие недешево через использование мощных подъемных механизмов.

Только локальная реставрация поврежденного ленточного ростверка отличается простотой, ведь тогда нужно только заделать образовавшиеся трещины и проконтролировать отсутствие повторного их появления.

Усиление ленточного фундамента железобетонной обоймой

Усиление ленточного фундамента – это очень важное и ответственное решение по отношению к долговечности вашего дома. У каждой постройки существует свой срок жизни, так как она постоянно поддается влиянию окружающей среды. На фундаменте или здании могут появиться различного рода трещины и деформации, которые требуют незамедлительного исправления. Как раз в этом случае и пригодиться усиление основание. В нашей статье мы рассмотрим особенности данного процесса и основные способы его совершения для ленточного фундамента.

Потребность усиления фундамента

усиление ленточного фундамента

Усиление ленточного фундамента – это очень важное и ответственное решение по отношению к долговечности вашего дома

Если ваша основная цель – это прочный и надежный дом, то первое, что вы обязаны делать, это следить за состоянием его основания и фундамента. Так как ленточный тип самый популярный на сегодняшний день, то мы как раз все вопросы будет рассматривать на его примере. Стоит заметить, что постройки этого вида предусматривают дополнительные крепления, которые могут монтироваться как при возведении здания, так и после завершения строительства.

Внимание! Укрепление фундамента после его возведения займет намного больше сил, чем заняться этим процессом во время строительства. Это очень экстремальный вариант развития событий, так как проект был заготовлен для одного формата основания, но приходиться пересматривать его.

Когда совершать усиление фундамента после окончания стройки, то процесс потребует больших денежных затрат. Поэтому специалисты данной отрасли советуют подумать об этом при проектировании дома, но, к сожалению практика показывает, что все-таки рекомендациям люди прислушиваются очень редко.

Давайте все-таки выясним, почему может возникнуть потребность данных работ для дома. Итак, первое – это достройка дома, второе – если на постройке появились трещины. Также следует сюда добавить негативное воздействие морозов на структуру здания и различного рода механические повреждения.

Причины образования трещин

усиление ленточного фундамента железобетонной обоймой

Потребность в ремонте фундамента иногда возникает раньше – это происходит из-за появления трещин

Потребность в ремонте фундамента иногда возникает раньше – это происходит из-за появления трещин. Откуда они берутся? Это мы сейчас и выясним в данном разделе.

Итак, причин для этого может быть множество, назовем самые частые ситуации:

  • Если фундамент возведен на насыпном подвижном грунте, то может случиться проседание почвы;
  • При ленточном строительстве, если кирпичи не армировались, то со временем возможны трещины в структуре;
  • Если бетонная плита не имеет прочного металлического каркаса;
  • Если фундамент из кирпичей не имеет в конструкции металлическую сетку, то вполне реально расхождение структуры и множество щелей;
  • Если в зимний период проходы вентиляции не были закрыты;
  • Были произведены неверные расчеты нагрузки;
  • Строение не имеет дренажной системы для вывода воды.

Внимание! Решить данные ситуации можно несколькими способами, выбор которых зависит от причин образования деформаций. Об особенностях и способах мы поговорим в дальнейших разделах.

Виды технологий упрочнения

усиление ленточного фундамента

Любой ремонт здания должен включать в себя укрепление основания

Любой ремонт здания должен включать в себя укрепление основания. Это необходимо в таких ситуациях:

  • При планировании достройки здания, например, второго этажа;
  • При негативном воздействии природного окружения и нарушение целостности конструкции;
  • При осадке элементов здания, что может вызвать разрушения.

Так, при выполнении работ по усилению оснований применяются такие виды:

  1. Типовой способ;
  2. Оригинальный способ.

Внимание! Данные методы разработаны для того, чтоб спасать исторические памятники архитектуры. Но в наше время они применимы для всех видов построек.

Например, первый способ был применен в реконструкции Большого театра, которые вдохнули в него второе дыхание. Специализированные компании занимаются улучшением методов, ведь как показала практика здание намного дешевле отремонтировать, нежели возвести новое.

Способы усиления ленточного здания

усиление ленточного фундамента железобетонной обоймой

Усилить основание ленточного фундамента можно несколькими способами

Усилить основание ленточного фундамента можно несколькими способами. Это все зависит от уровня повреждения. Так, если постройка имеет царапину или небольшое отклонение, то пригодиться один метод, но если же вы хотите достроить здание, то это уже другой способ.

Рекомендуем к прочтению:

Внимание! Определить нужный вам способ может только специалист. Только подробные расчеты нагрузки с учетом проседания основания старого помещения могут допустить к этапу выбора метода усиления.

Методики укрепления ленточного фундамента:

  1. Первый способ основывается на железобетонной конструкции уширения. Действует так: в проемы в основании монтируются поперечные балки – это позволяет создать увеличение ширины фундамента.
  2. Метод использования сваи. Особенность в том, что сваи имеют способность принимать на себя определенный размер нагрузки поперечных балок. Существуют такие виды сваи: буронабивные, вдавливаемые и корневидные.
  3. Способ закрепления грунта под подошвой.
  4. Методика усиления обоймой без дополнительного расширения пространства основания. Это самая популярная схема на сегодняшний день. Принцип работы заключается в заведении под фундамент столбов и плит, которыми производятся снятие старых деталей и установка новых.

Важно! При проведении любых работ не забывайте о теплоизоляции и дренажной системе.

Усиление основания ленточного фундамента

усиление ленточного фундамента

Для выполнения данного процесса используется несколько техник и методик

Для выполнения данного процесса используется несколько техник и методик, а иногда и одновременно несколько. Если под фундаментом сильно размытая почва, то первое, что делают – частично заменяют ее слоем песка, который плотно утрамбовывается. Верх нужно залить бетонным раствором. Выполнить дополнительное усиление можно расширив границы основания, что снизит уровень давления. Очень популярным методом есть укладка балок, прикрепленных к фундаменту. Они значительно уменьшают нагрузку и расширяют габариты.

Метод свай

усиление ленточного фундамента железобетонной обоймой

Данный метод имеет несколько путей развития, которые зависят от проблемы

Данный метод имеет несколько путей развития, которые зависят от проблемы. Самый популярный – это размещение свай рядом с основанием дома и соединение с ним. Существует еще более надежный способ при помощи сквозного крепления. Принцип работы заключается в отверстиях, которые делаются буром и соединяют стены, фундамент и грунт. Их размещение выполняется через один по разным направлениям. Например, направление одной сваи к дому, а другой – от дома. Отверстия монтируются с сеткой из металла, которая устанавливается постепенно. Далее все щели заливаются раствором из бетона.

Внимание! Подобное уплотнение основания  после застывания бетона обеспечивает надежную опору.

Метод металлических обойм

усиление ленточного фундамента

Усиление фундамента обоймами из металла необходимы при осыпании ленты основания

Усиление фундамента обоймами из металла необходимы при осыпании ленты основания. Причины данной ситуации могут проявляться следующим образом:

  • Фундамент очень сильно пострадал в течение зимнего и осеннего периода, когда уровень атмосферных осадков превышает норму. При таянии бетон переживает большой ущерб для структуры.
  • Прочность раствора может терять прочность, если норму воды при его изготовлении превысили;
  • Воровство рабочих на вашей стройки, которые могли часть качественных материалов забрать, а добавить более дешевый вид или применить другие хитрости;
  • Процесс осыпания может быть из-за песка с высоким содержанием глины.

Внимание! Наличие глины в растворе можно проверить, просто посмотрев на фундамент, если там имеются ямки в виде кратеров, то именно такой песок применялся при создании раствора. Осенью глина имеет способность собирать влагу, которая зимой замерзает, а потом просто отталкивает бетон, поэтому и образуются следы.

  • При закупке цемента обращайте внимание на его технические характеристики.

Укрепить данный ленточный фундамент и спасти от возможных разрушений можно такими способами:

  • Старайтесь постоянно контролировать его состояние, ведь косметический ремонт никакого результата не даст;
  • Если появились большие ямки, то их нужно заштукатурить, применив для этого специальный состав смеси для этих целей;
  • Чтобы не происходило разрушение, рекомендуем провести теплоизоляцию внешних стен.

Через определенное время все равно придется заменить фундаментную ленту, так как она не долговечна и постоянно находится под влиянием различных повреждений.

Совет. При качественной гидроизоляции и утеплении фасада, конструкция может прослужить очень долго.

Метод демонтажа старого фундамента

усиление ленточного фундамента железобетонной обоймой

Данный процесс довольно сложный и требует больших затрат, ведь бракованный фундамент придется полностью снять

Бывают такие ситуации, когда деформация ленты происходит в одном месте, например, ее кусочек можно просто отщипнуть, и он по структуре будет, как пластилин. Это очень редкий случай, причина которому может быть лишь одна – слишком мало цемента в растворе или имеется глина в нем.

В подобной ситуации выход только – полный демонтаж ленточного фундамента. Потому что никакое усиление здесь не спасет, только новое основание.

Внимание! Данные проблемы заметны при высыхании ленты, так что проверяйте качество сразу, пока дом еще не возведен.

Данный процесс довольно сложный и требует больших затрат, ведь бракованный фундамент придется полностью снять, а после построить новый с соблюдением всех строительных норм и технологий.

Рекомендуем к прочтению:

Процесс одностороннего усиления ленты

усиление ленточного фундамента

В том случаи, если состояние фундамента не в самой ужасной форме, то можно его просто выровнять

Если деформация ленточного фундамента произошла только с одной стороны, то образуется перекос дома, и начнут появляться щели. Толчком для такого развития событий могло послужить нарушение требований к постройке основания здания. Обычно проявление данного недостатка проявляется сразу по окончании зимнего сезона, так как пучение не сможет посадить ленту.

Что сделать для того, чтобы укрепить ленточное основание? Это достаточно сложный процесс, ведь необходимо не только залить щель, но и выровнять здание.

Внимание! Прежде, чем приступить к работе, нужно внимательно провести осмотр ленточного фундамента на предмет трещин и деформаций. Если их уровень очень высокий, то пройдется выполнить очень сложный и дорогостоящий способ.

В том случаи, если состояние фундамента не в самой ужасной форме, то можно его просто выровнять. Для этого образовавшиеся пустоты нужно заполнить бетонной смесью. При данном процессе нужно постоянно контролировать состояние вашей постройки, чтоб не усилить деформацию. Интервал работ прямо пропорционален состоянию повреждений. Данный критерий оказывает воздействие и на стоимость работ, и на потребность определенного оборудования.

Если потрескалась структура, то процесс усиления основания просто незаменим. Но, все равно не забывайте про профилактические осмотры, чтоб вовремя выявить существующую проблему.

Самый популярный способ

усиление ленточного фундамента железобетонной обоймой

Самый популярный способ усиления фундамента – это применение железобетонной обоймы

Немного выше мы писали о том, что самый популярный способ усиления фундамента – это применение железобетонной обоймы. Такой процесс может проходить двумя способами:

  • С увеличением подошвы здания;
  • Без увеличения.

К существенным достоинствам стоит отнести также возможность работ без углубления основания. Монтироваться обоймы могут на определенный участок или на полную высоту ленточного фундамента. Виды обойм для данного основания:

  • Железобетонная;
  • Бетонная.

Для подготовки к старту работ, необходимо нанести насечки перфоратором по всему периметру, чтобы увеличить уровень цепкости за счет шершавости поверхности. При усилении фундамента обоймы балками скрепляются между собой.

Уровень пластичности арматуры влияет на плотность раствора. В данной ситуации плотность будет иметь величину  равной 10 см осадка. Самый лучший цемент для раствора – портландцемент, ведь только дает необходимую прочность.

Внимание! Чтобы защититься от осадки при добавлении ширины ленточного фундамента, нужно сделать домкратом обжатие.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
