Установка опалубки для фундамента: Установка опалубки для фундамента своими руками, технология по шагам

Установка опалубки для фундамента своими руками, технология по шагам

Устройство опалубки для ленточного фундамента является важным этапом строительства любого дома. От ее качества зависит расход бетона и ровность стен. Сборка не представляет больших сложностей, поэтому с ней вполне можно справиться самому.

Оглавление:

  1. Какой должна быть опалубка?
  2. Описание разновидностей
  3. Руководство по самостоятельной сборке
  4. Рекомендации от специалистов

Основные требования

Каркас представляет собой большой своеобразный короб, в который заливают бетон. К сборочным материалам и конструкции предъявляются особые требования:

  • Прочность и жесткость – стенки должны выдерживать давление бетонной массы, не образуя трещин и расколов. Технология сборки допускает легкую деформацию, равномерно распределяющуюся по всей площади.
  • Минимальные зазоры на стыках – через большие щели часть раствора может вытекать наружу.
    После застывания фундамента в этих местах остаются пустоты.
  • Точность габаритов – размеры сборки должны быть выдержаны в соответствии со схемой. По высоте конструкции допускается незначительное превышение параметров.

При установке традиционно используют доски, планки, фанеру. Для монтажа применяют плиты OSB, различные полимерные материалы. Читайте о том, какие ошибки допускаются при сооружении опалубки своими руками.

Виды

В зависимости от технического назначения опалубка может быть съемной (используется также при строительстве лестниц) или цельной. В первом варианте детали сборки после схватывания бетона раскрепляют и при необходимости применяют повторно. Разборными конструкциями обычно пользуются при заливке ленточного фундамента для забора, гаража, технических построек и различных неотапливаемых объектов.

Метод неразъемных форм выбирают при устройстве оснований, нуждающихся в термоизоляции: малоэтажные жилые дома, коттеджи, спортивные сооружения, бассейны. Для изготовления цельной опалубки используют пустотелые блоки из пенобетона, пенопласта или пенополистирола. Их устанавливают на всю глубину фундамента и скрепляют между собой пазовым соединением.

В процессе отвердения бетона такая форма прочно соединяется с основанием, обеспечивая ему защиту от тепловых потерь и разрушений.

Инструкция по сборке щитов разъемной опалубки

  1. Отобрать доски толщиной 4-5 см и шириной 20-30 см.
  2. Скомплектовать щиты длиной до 3-4 м и высотой в соответствии с параметрами фундамента.
  3. Соединить элементы с наружной стороны при помощи деревянного бруса 4×4 см и гвоздей. Между точками крепления выдерживать интервал в 1,2-1,5 м.
  4. Зазоры на стыках шириной до 5 см заделать паклей, более широкие щели закрыть деревянными заглушками.

Во время сборки необязательно добиваться идеальной гладкости щитов с обеих сторон. Для внутренних поверхностей допустимы отклонения до 20 мм.

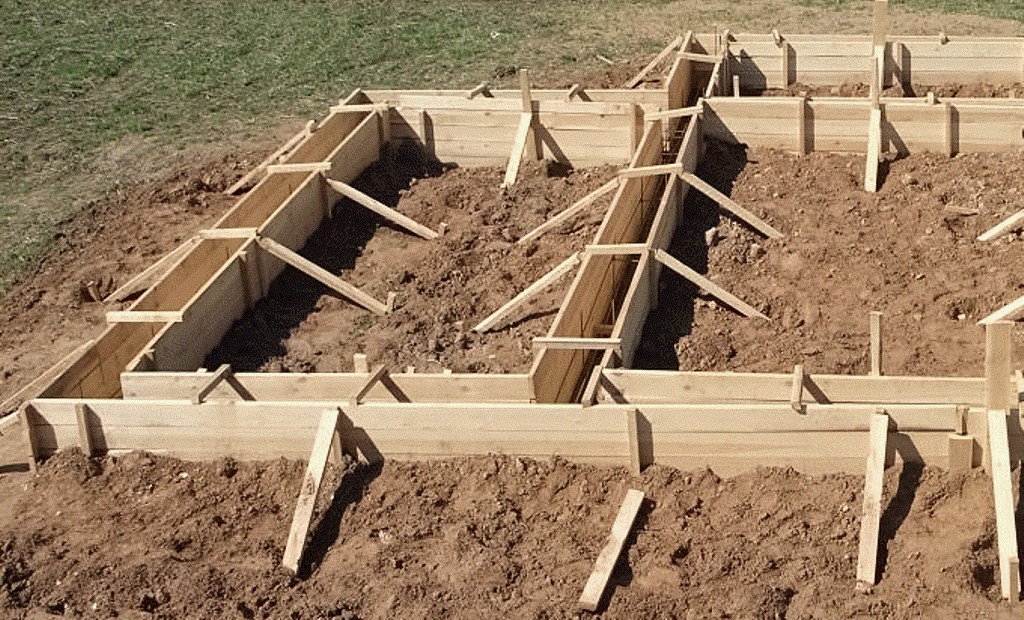

Руководство по установке деревянной опалубки своими руками

Первым делом нужно выкопать ров требуемой длины. Дно тщательно утрамбовать и выровнять по уровню (допускается незначительный угол наклона). Между щитами и землей должен быть небольшой зазор, который легко заполняется бетоном.

Дальнейшие действия проводятся в соответствии с технологией:

1. Снаружи по периметру траншеи вбить деревянные колышки и соединить их между собой шпагатом.

2. Немного отступив от намеченных линий в сторону рва, вколотить деревянные брусья. Расстояние между ними определяется шириной стенок опалубки.

3. Монтаж щитов производится вплотную к вбитым брускам. Это не позволит нижней части конструкции сместиться в сторону. Соединить их между собой при помощи гвоздей. Наружные стыки зафиксировать досками.

4. Если проектом предусмотрена ширина фундамента более 0,6 м, то при установке опалубки противоположные стенки по всей длине соединяют перемычками.

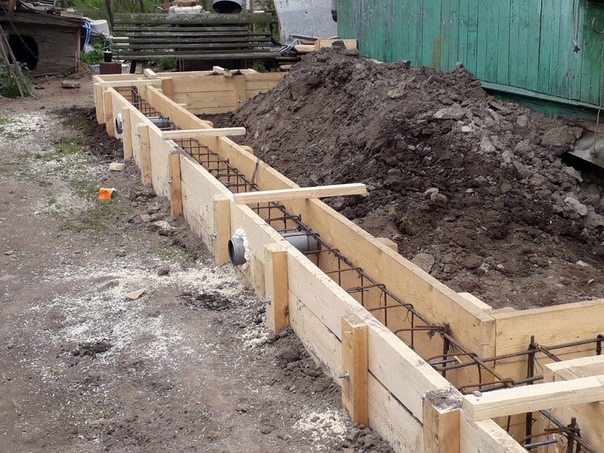

5. В тех местах основания, где запланированы отверстия для подвода коммуникаций, производится установка металлических или пластиковых патрубков. Их заполняют песком, чтобы не деформировались под тяжестью раствора.

6. Нарезать деревянный брус длиной 0,6, 0,9 и 1,2 м для наружных распорок. Один конец спилить под прямым углом, другой скосить на 45 градусов.

7. Деревянные опоры устанавливаются по 3 штуки разного размера с шагом в 1 м. Прямым срезом опустить бруски в землю и слегка забить. Затем наклонить их заостренной стороной к щиту и прикрутить шурупом.

8. Провести армирование будущего фундамента стальными прутками. Их длина не должна превышать высоту опалубки.

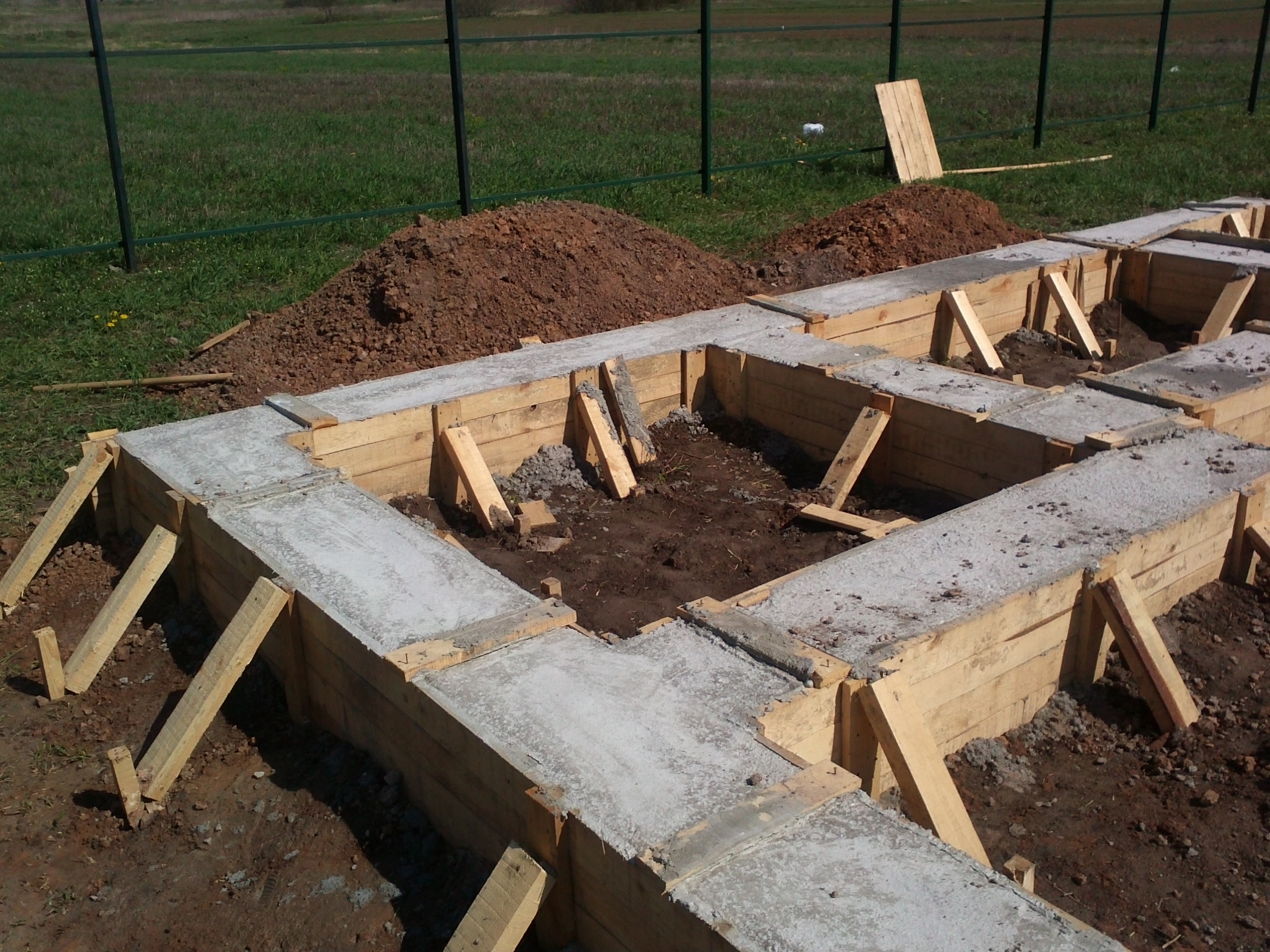

Демонтаж съемной конструкции производится через 5-15 дней после заливки. Первым признаком готовности являются тонкие щели между формой и основанием. При разборке нужно соблюдать осторожность, так как фундамент еще не набрал полной крепости и у него легко отбить угол. Форму рекомендуется предварительно смочить водой. Если диффузия бетона и древесины слишком велика, то опалубку придется распиливать и снимать по частям.

Рекомендации

1. Доски для монтажа щитов должны быть одинаковой толщины. В этом случае не будет никаких проблем с изготовлением ровной поверхности (хотя бы с одной стороны). Если одна или несколько досок отличаются по толщине, то на ленточном фундаменте образуется выступ или впадина.

2. Серьезные дефекты в стенках (отверстия от выпавших сучков, глубокие трещины) можно закрыть заплатой из оцинкованной стали или тонкой фанеры. Узкие щели шириной до 10-15 мм сразу забиваются щебнем, и через них бетон просачиваться не будет.

3. После монтажа щитов рекомендуется полить их водой. Древесина, намокая, разбухает и щели между досками уменьшаются.

4. Проще всего изготовить опалубку своими руками из плиты ОСБ или влагостойкой фанеры. Они обеспечивают хорошую герметичность конструкции. Изнутри она будет абсолютно гладкой, снаружи ее усиливают деревянным каркасом. Сечение бруса подбирают соответственно толщине листового стройматериала. Чем он тоньше, тем жестче должен быть каркас.

9. Если предполагается повторная установка и армирование опалубки, то после демонтажа ее нужно хорошо высушить. Чтобы доски не повело дугой, а фанера не набухла, сверху укладывают груз. Сухие остатки раствора сбивают с поверхностей после полного высыхания.

10. Форму для длинного основания необходимо дополнительно усилить снаружи. Для этого глубоко вбивают жесткие вертикальные опоры (обрезки металлической трубы, уголки, квадраты), располагая их вплотную к щитам. Это поможет избежать кривизны и не допустить поломки даже при быстрой заливке бетона.

11. Закончив установку, нужно выровнять опалубку по уровню влево/вправо. Затем натянуть по всей длине прочную нить, она будет служить верхней границей заливки.

12. Если в схеме монтажа высота фундамента превышает 0,8 м, то конструкцию укрепляют стальной арматурой с резьбой.

Установка опалубки для ленточного фундамента своими руками: технология сборки, видео инструкция

Начинающие строители, решившись на возведение своего первого объекта, досконально изучают материалы и технологии. Но уже на стадии подготовки к заливке основания оказывается, что вопрос сборки опалубки остался без внимания. Заполним этот пробел и дадим подробную инструкцию по монтажу опалубочной формы для фундамента своими руками.

Оглавление:

  1. Элементы опалубки
  2. Установка каркаса для фундамента
  3. Технология по шагам
  4. Заливка раствора

Конструкции и материалы

В нашем руководстве затронута только установка опалубки для ленточного фундамента съемной конструкции. Несъемные формы из пенополистирольных блоков и плит собираются гораздо проще, поэтому с ними обычно проблем не возникает. А вот традиционный вариант монтажа щитовой опалубки имеет массу нюансов, в которых стоит разобраться.

Установка заводских комплектов отличается от сборки с нуля. В первом случае придется потратиться на готовый набор из металла и пластика или фанеры. Хотя немного сэкономить получится, если купить набор б/у или взять его в аренду. Плюсы такого решения:

  • Сокращение времени, затрачиваемого на монтаж опалубки для фундамента.
  • Правильная геометрия и точная подгонка форм.
  • Ровная внутренняя поверхность под заливку – в дальнейшем это позволит сэкономить время и средства на отделку.

Недостатком готового каркаса является некоторая стандартность форм и размеров. Варианты для подгонки под тот или иной проект возможны, но далеко не безграничны.

Опалубка своими руками с нуля по времени будет более затратной. Зато ее стоимость окажется минимальной, а приобретенный опыт – бесценным. Основные элементы конструкции:

1. Палуба – собирается из плоских панелей, образующих ограждающие борта формы. Главное требование к материалам опалубки – достаточная жесткость, не позволяющая листам изгибаться под нагрузками. Таким свойством обладает фанера и сборные щиты из обрезной доски 40-50 мм.

2. Леса – на их изготовление обычно идут сосновые бруски и доски для опалубки толщиной 25-50 мм, которые отвечают за устойчивость стенок. Также они работают как внешние упоры, не позволяющие бетону выдавливать щиты. По сути это каркас, удерживающий палубу на своем месте и сохраняющий ее форму.

3. Крепеж – метизы и проволока, с помощью которых все элементы собираются в единую конструкцию. Готовые комплекты, выпускаемые разными производителями, дополнительно могут оборудоваться специальными зажимами и стяжками, удерживающими щиты вместе.

Для самостоятельной установки наиболее часто выбирают деревянный каркас. Его изготавливают из досок и бруса или же используют в качестве щитов фанерные листы. Работать с пиломатериалами проще, чем с любыми другими, а соотношение веса и прочности для ручного монтажа можно назвать оптимальным.

Изготовление палубы своими силами

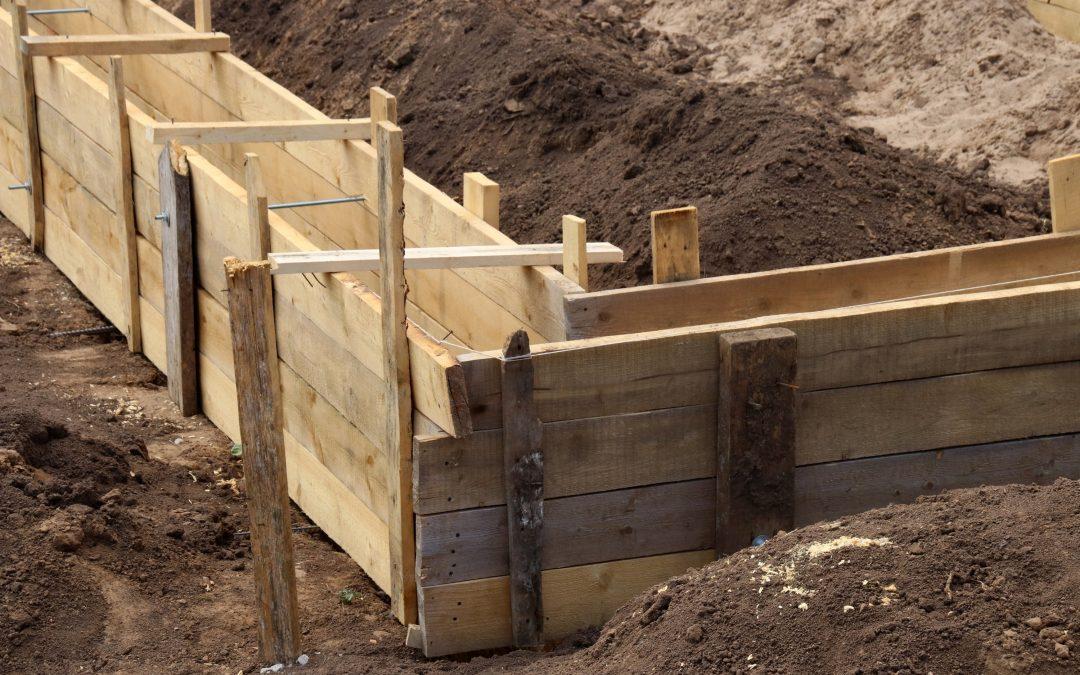

Деревянные наборные щиты сбивают из нескольких рядов досок шириной 15 см. Раньше для этого применяли гвозди, забивая их с внутренней стороны палубы и загибая концы снаружи. Теперь чаще используют саморезы – при наличии шуруповерта установка опалубки с их помощью выполняется гораздо быстрее. Главное, чтобы шляпки крепежа находились с внутренней стороны щитов. Это упростит последующий демонтаж и обеспечит более ровную поверхность фундамента.

При сборке палубы своими силами необходимо сбивать доски поплотнее, чтобы не осталось щелей шире 3 мм. Крупные зазоры следует закрыть подходящего размера рейками или законопатить. Готовые щиты на устанавливаются так, чтобы они стояли в ряду абсолютно ровно, не ломая общей линии. Для этого их скрепляют друг с другом соединительными планками.

При обустройстве деревянного каркаса для фундамента многие стремятся сэкономить на материалах и используют старые и подпорченные доски. Делать этого нельзя, так как бетон при заливке может их выдавить и раствор просто растечется. Лучше сразу сделать прочную и надежную конструкцию, а после демонтажа пустить в дело освободившиеся пиломатериалы.

Гораздо проще и быстрее выполняется сборка форм из листов фанеры. Они уже сами по себе являются полноценными элементами мелкощитовой опалубки. Остается только самостоятельно прикрутить их к каркасу. Марка фанеры нужна влагостойкая (ФСФ), а еще лучше – ламинированная толщиной 18 или 21 мм.

Порядок установки

Технология сборки каркаса предполагает предварительную подготовку участка:

  • разметка площадки с помощью натянутых шнуров;
  • рытье котлована или траншеи, если проектом предусмотрен ленточный фундамент;
  • выравнивание земляных стенок;
  • засыпка песчаной подушки и ее уплотнение;
  • гидроизоляция или бетонная подготовка.

Основание должно получиться ровным – это позволит правильно выставить каркас, соблюдая идеальную вертикальность стенок. Когда подготовка окончена, приступают к изучению и последовательному выполнению инструкции по сборке:

1. Установить по всему контуру фундамента вертикальные опоры и с помощью хомутиков прикрепить к ним направляющие доски. В качестве опор можно взять пиломатериалы, но обрезки металлических труб или уголков будут надежнее.

2. Подготовить щиты и разместить их двумя рядами по направляющим на расстоянии, соответствующем ширине фундамента.

3. Зафиксировать палубу проволокой на опорах и подпереть наклонными брусьями с наружной стороны. При этом шаг установки подкосов должен быть не больше 1 м.

4. Для укрепления под очень мощный фундамент можно дополнительно прикрутить к щитам короткие бруски 50х50 мм. Это увеличит жесткость стенок и не даст отдельным панелям смещаться относительно друг друга.

5. По окончании монтажа застелить опалубку изнутри рубероидом или любым другим гидроизоляционным материалом, чтобы предотвратить преждевременную потерю влаги из раствора. Гидробарьер укладывать внахлест.

6. Изоляцию скобами прикрепить к доскам повыше – там, куда не достанет уровень бетона.

Ленточный фундамент для забора обычно имеет небольшую мощность, поэтому его, как и другие основания высотой до 20 см, можно заливать в опалубку без сложной системы упоров. С их ролью вполне справятся заранее вбитые в грунт деревянные колышки.

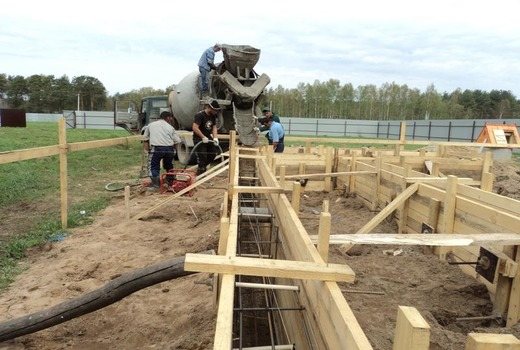

Рекомендации по заливке

Опалубка позволяет хорошо представить себе границы фундамента. Этим обязательно стоит воспользоваться при установке арматуры. Проследите, чтобы при монтаже ее элементы не упирались в стенки формы, и везде сохранялся зазор в 5 см. Тогда при вливании бетона металлический каркас окажется надежно защищенным его толстым слоем от коррозии. Выдержать верхний зазор помогут предварительно натянутые маячковые шнуры, которые можно прикрепить прямо к опорам.

Заливка бетона в опалубку съемной конструкции требует также позаботиться и о том, чтобы раствор не налипал на стенки щитов. После установки форм внутренние поверхности деревянной палубы застилаются гидроизоляцией (чаще всего рубероидом). Ламинированную фанеру просто промазывают любым антиадгезионным составом, например, отработкой машинного масла. Кроме упрощения демонтажа это позволит сохранить материал опалубки от размокания при контакте со смесью и увеличит срок ее службы.

Если вы не уверены в стойкости собранной своими руками опалубки, бетон вливать лучше медленно, без большого напора. При достаточно подвижном составе можно даже заполнять форму послойно. Поэтапную технологию заливки применяют и в том случае, если раствор приходится готовить небольшими порциями самому. Здесь выбирают одну из двух схем:

1. Слой за слоем заполнять смесью весь периметр основания. Желательно подготавливать такие порции бетона, чтобы слоев оказалось как можно меньше, а сами они были потолще.

2. При большой протяженности фундамента применяется схема заливки отдельных участков опалубки, но сразу на всю высоту.

К послойному заполнению формы раствором следует прибегать только в крайнем случае. Для получения максимально прочного и стабильного монолита ленточный фундамент лучше заливать в один заход, заказав доставку готового бетона с завода.

Правильная установка съёмной опалубки | Из досок | фанеры| Устройство | Технология | Способ монтажа | Под фундамент

Правильная установка съёмной опалубки — очень важный процесс.

Крайне важно выставить опалубку в уровень, закрепить так, чтоб деревянную опалубку не раздуло во время заливки бетона и сам фундамент в конце вышел по ширине одинаковый. Ну не исключим и одинаковые диагонали.

Из чего можно собрать опалубку?

В домашних условиях опалубку можно и нужно собирать из дерева, проще сказать, из чего угодно деревянного: из фанеры, из тех-же досок. Главное, чтобы всё «комильфо» сбить между собой, вертикально и горизонтально, без особых изъянов. То есть, если у вас, высота опалубки получилась выше предполагаемого уровня раствора, то лишнее срезать при помощи паркетки или лобзика будет правильно. Это в дальнейшем упростит вам растягивание бетонной смеси, ведь корпус вашей опалубки будут работать как направляющие, не только по ширине но и по высоте конструкции. Если неровность вовнутрь опалубки, это проще исправить при съёме опалубки, замазать тем же раствором или просто заштукатурить. Ну а лучше будет все неровности деревянной съёмной опалубки вынести наружу, а ровные части дерева уложить во внутрь.

Последнее время начали применять пластиковую опалубку в домашних условиях, она вам пригодится, если вы собираетесь лить фундамент не один раз. Если сильно не зверствовать при демонтаже пластиковой опалубки, её попросту можно будет перепродать. Это касается и опалубки, сделанной из железных щитов, так же из хороших деревянных щитов, плит ЮЗБ и досок.

Собираем и выставляем съёмную опалубку для ленточного фундамента.

Мы знаем, что нормальная ширина ленточного фундамента для дома или гаража, должна быть не меньше полуметра. Высота ленточного фундамента над землёй для нормальной и правильной установки опалубки, должна быть не меньше одного метра. Это связано с обогревом дома и правильным устройством пола.

В общем, при изготовлении опалубки пользуемся этими параметрами. При состыковке между собой щитов из дерева, фанеры, досок, для поддержки целостности опалубки на стыках и во избежании люфта конструкции, используем доску шириной двадцать сантиметров, которую прикручиваем или прибиваем не только на стыках, но и по центру щита опалубки, дабы не выдувало и дополнительный упор было куда поставить.

Монтаж поперечных досок проводим при помощи саморезов или гвоздей.

Есть интересный способ забивания гвоздей для более тугой скрепляемости материалов. Нужно забивать гвозди под углом друг от друга, тогда на излом опалубку тяжелее будет взять. В отличии от прямого забивания гвоздей.

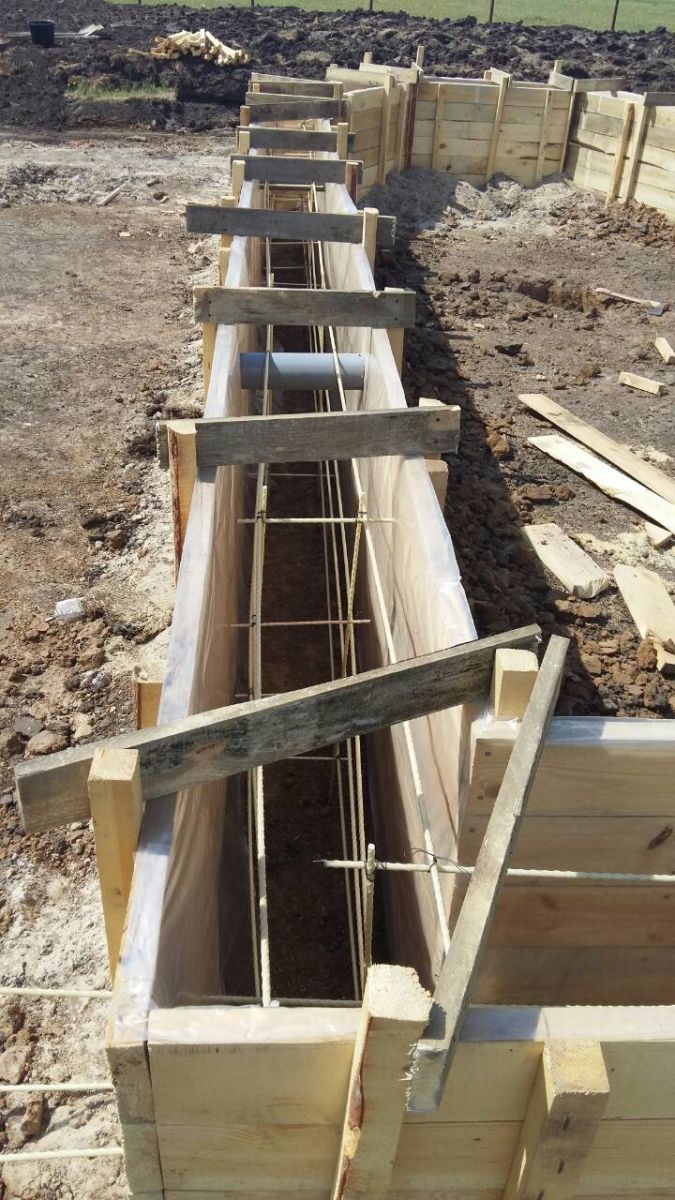

Далее нужно взять бруски или дощечки длинною ровно в 55 сантиметров.

Спросите почему именно в 55 см, а не в 50-т, ведь фундамент должен быть в 50 см? 5-ть сантиметров это фундаментный запас, он нам пригодится при выставление опалубки.

Готовые щиты деревянной опалубки выставляем:

— Низ по контуру траншеи ленточного фундамента.

— Верх скрепляем при помощи наших брусков или дощечек. Так как бруски мы резали ровно в 55 сантиметров, то крепим их точно выставив по краю. Закрепляют опалубку поверху таким способом через каждый метр или полтора.

Теперь нам нужно изнутри расклинивать опалубку. Для этого лучше применять закладные детали из арматуры, так как дерево в ленточном фундаменте будет неуместным. Арматуру лучше наискось резать при помощи болгарки длинною в 50-52 см. Острый угол арматуры нам даст возможность при расклинивание деревянной опалубки вбить арматуру в щиты.

Вот уже опалубка самостоятельно стоит на месте, осталось только закрепить её по внешней стороне. Ведь при заливке бетона её начнёт распирать и верхнее укрепление может, и не выдержать. Опять-же, конструкция опалубки может шевелиться в момент растягивания бетона, а так мы плотно зафиксируем наш каркас опалубки!

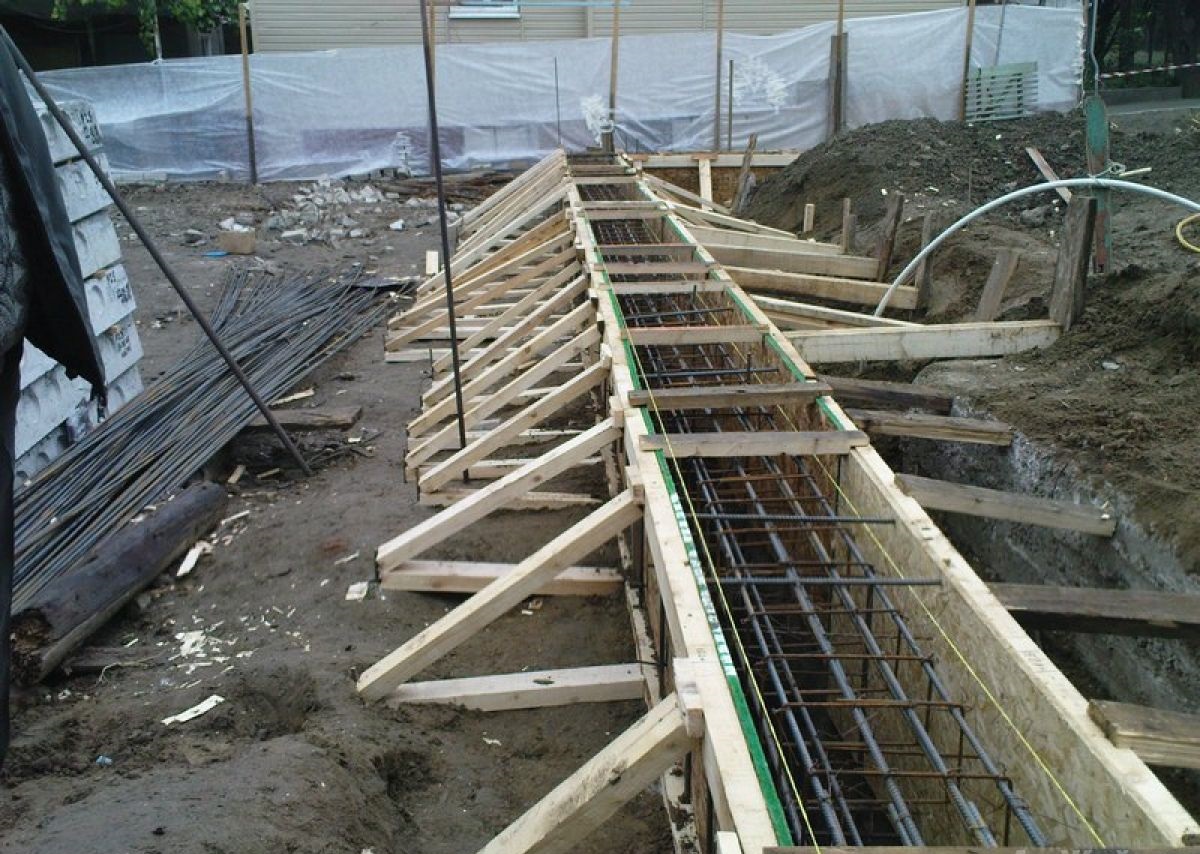

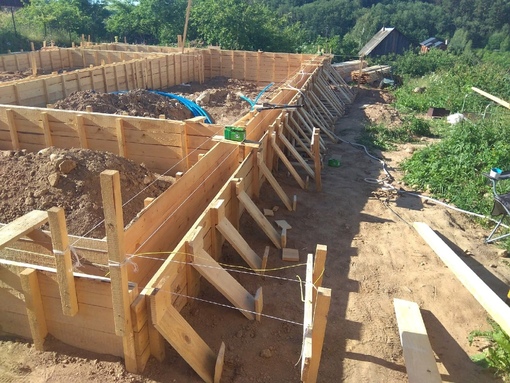

По внешней стороне опалубки выставленные рёбра жесткости как показано на фото слева. Их можно сделать из арматуры, дерева и т.д. Крепим их к деревянной опалубке чем угодно, гвоздями, саморезами, просто подпираем вставив в землю и крепко подставив к каркасу. Главное, чтобы была жёсткость. Примерно через каждые 50 сантиметров устанавливаем крепёж.

Уровень заливки фундамента меряем при помощи гидроуровня (как работать гидроуровнем <<см.тут) или простого уровня, для этого по углам фундамента вбиваем арматуру, задаем метку на ней и вровень по меткам натягиваем нитку или привариваем такую же арматуру, и по ней растягиваем нашу смесь. Имея электронный уровень, пояс заливки фундамента отметить будет проще и быстрее, а также точнее. Удачи )

Установка съёмной опалубки на ленточный фундамент видео:

Как собрать и установить съёмную опалубку для монолитного фундамента?

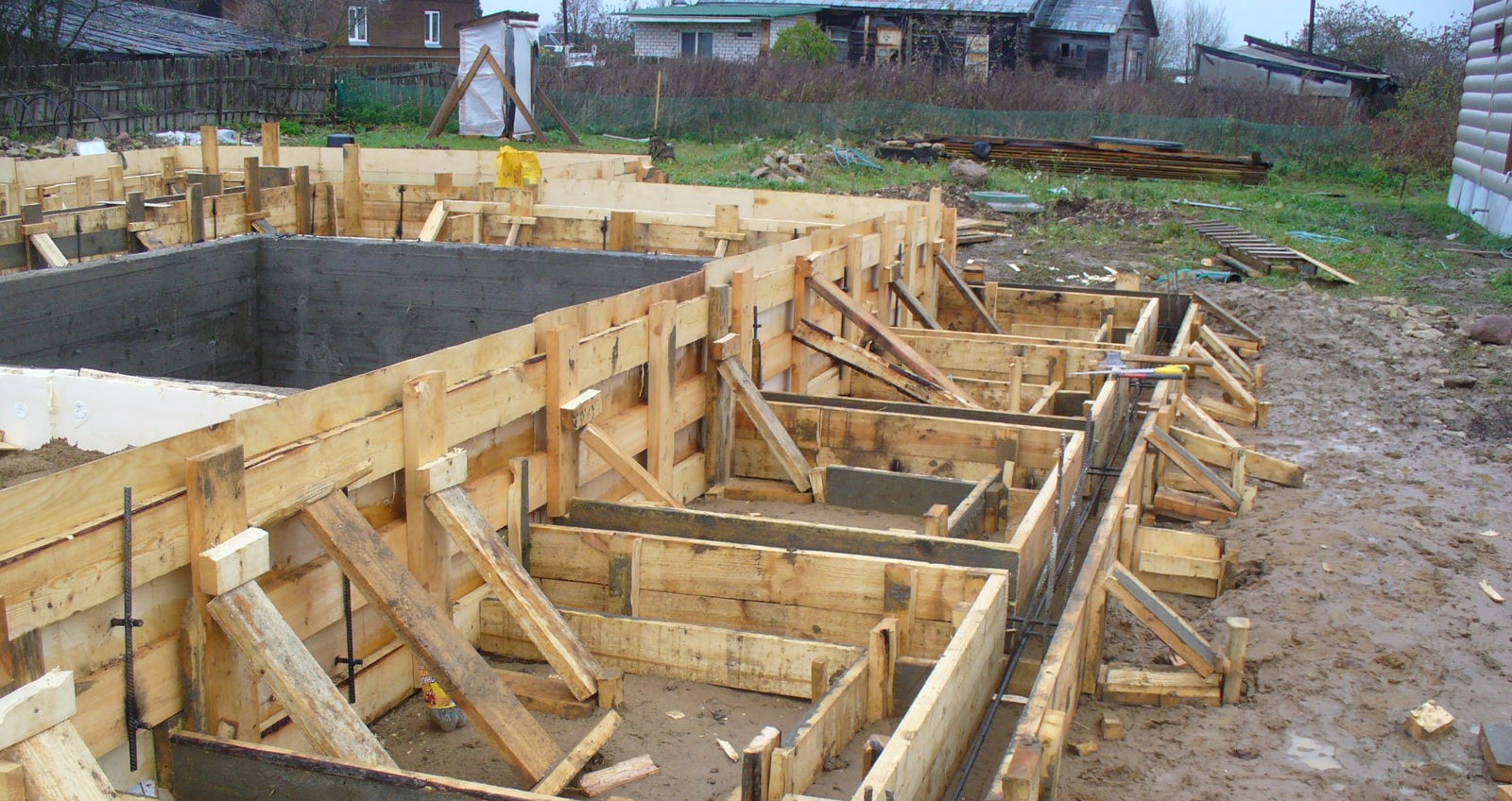

Установка съёмной опалубки для монолитного фундамента происходит на порядок проще чем на ленточный фундамент. Так как опалубка выставляется только с одной стороны. Щиты опалубки собираются по тому же принципу.

Разница в том что имеем мы не траншею, а котлован из которого торчит арматура для фундамента, а в центре фундамента находится забутовка поверх которой лежит всё та же арматура. Да что тут рассказывать? Ведь на это лучше посмотреть. Вот как на фото должен выглядеть подготовленный монолитный фундамент, по краям которого выставляют опалубку.

Так вот. Натягивается нитка по периметру фундамента, которую привязывают на арматуру, которую вбивают по углам фундамента. Арматуру вбиваем точно по углам, дабы не сбить полученную до этого диагональ. Не забываем и учитываем, что опалубка должна стоять максимум на десять сантиметров от основной арматуры заложенной в фундамент. Далее нужно будет заготовить колышков в высоту примерно от 50 сантиметров до одного метра и вбить в землю по нитке, через каждые пол метра или метр. Лучше конечно же чаще, так как давление на опалубку будет просто колоссальное.

Подготовленные щиты опалубки ставим впереди колышков и колышки прибиваем или прикручиваем к опалубке. Улы деревянной опалубки закрываем брусками плотно. Нам ненужно что бы вода и бетон вытекали с углов.

Идеальной опалубкой считается та опалубка, которая крепкая, у которой чёткие диагонали, установлена верхней своей частью по уровню, что можно правилом со стороны по стороне опалубки вести и не бояться снимать лишний бетон.

На фото ниже, яркий пример, когда экономичность возведения опалубки сама себя не оправдывает. Но зато супер надёжно.

Статья, установка съёмной опалубки, подготовлена администрацией сайта https://www.umnyestroiteli.ru/

Устройство опалубки ленточного фундамента и ее установка

Подготовка ленточного фундамента для последующего строительства потребует установки опалубки, с помощью которой и можно, в дальнейшем, выполнять все требуемые работы. Сама же подготовка участка к последующему монтажу и работам предусматривает очистку территории, а также последующую разметку. В том случае, когда разметка выполнена правильно и точно, потребуется начать рытье траншеи под устройство фундамента. Предлагаем детально рассмотреть вопрос устройства опалубки ленточного фундамента, с уточнением всех тонкостей данного процесса.

Выбор материалов устройства опалубки ленточного фундамента

В первую очередь, рассмотрим выбор материалов, которые и будут применяться в строительстве конструкции. Для установки опалубки для ленточного фундамента потребуются обычные доски, размер которых отличается в зависимости от размеров самого сооружения, количества этажей и общей нагрузки, которую и будет, в дальнейшем, нести фундамент. Если же планируемое сооружение будет оказывать на основание высокую нагрузку, в этом случае, актуально выполнить дополнительное укрепление конструкции ребрами жесткости, расположенными в самом низу. Также может потребоваться установка дополнительных опор из брусков, которые закапываются на определенную глубину, как правило, не менее чем полметра, которые после завершения работ будут убраны.

Разметка опалубки под ленточный фундамент

Важно четко и без каких либо ошибок выполнить разметку площадки, после чего установить ряд угловых опор. Только выполнив весь перечисленный перечень работ, можно приступить к сооружению и сборке самой конструкции. Для этого специально подготавливается крепеж как внешних, так и внутренних углов, для чего используются специальные стальные бруски. При этом, оставшиеся элементы конструкции соединяются, благодаря применению обычных обрезков деревянных брусков.

Немного другой является устройство опалубки ленточного фундамента при необходимости возведения сооружения отличающегося легкостью конструкции, а также небольшой нагрузкой. В этом случае можно без проблем собрать конструкцию отдельно, лишь только после этого соединить все элементы между собой, качественно и практично. Можно специально для этого задействовать также верхние ребра жесткости, что поможет избежать расползания конструкции. Особенно высока вероятность подобного явления, в то время как происходит заливка фундамента. Процесс же заполнения опалубки требуется выполнять в два или более этапов, в зависимости от необходимости.

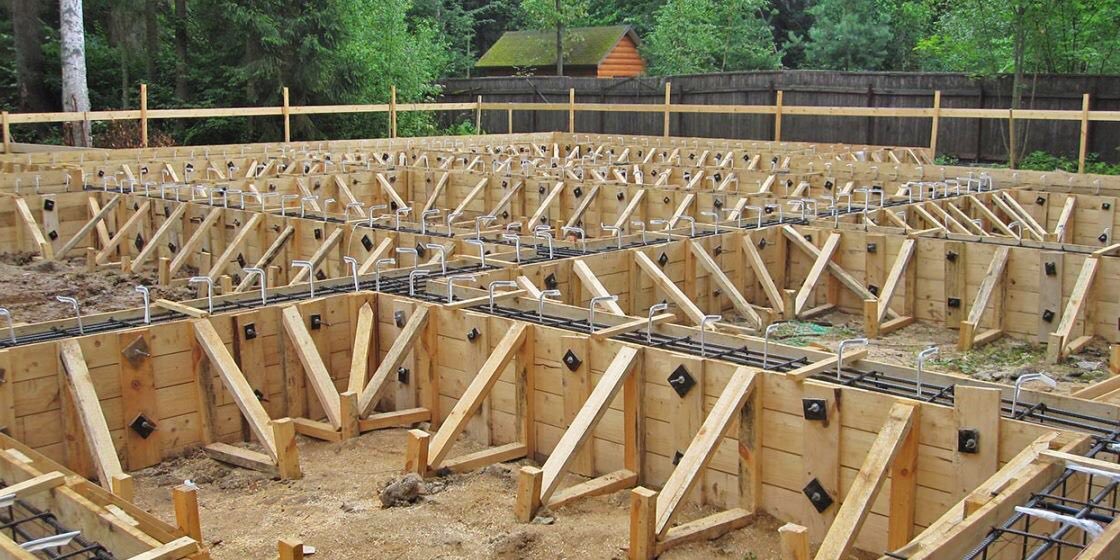

Установка опалубки ленточного фундамента

Одним из главных правил при установке опалубки ленточного фундамента станет ее правильное расположение относительно горизонтальной плоскости. Сделать это возможно используя нивелир или уровень — инструменты, способные легко и практично справиться с поставленной задачей. Чтобы подушка была максимально ровной, потребуется также выровнять ее специальными брусками, после чего и выполняется заливка ленточного фундамента. Главное требование, чтобы заливка выполнялась строго после надежного закрепления опалубки под ленточный фундамент.

Следует отметить, что до начала устройства опалубки, выполняется, в том числе и дополнительное армирование ленточного фундамента. Но можно и отступить от этого правила и сделать это после заливки. Чтобы вся работа была выполнена качественно и практично, следует обратиться к команде настоящих профессионалов. Такими являются работники ООО «Проект», и мы окажем качественные и профессиональные услуги, как в Москве, так и Подмосковье. Выгодность и практичность решения дополняется также сравнительно невысокой стоимостью, и этим непременно стоит воспользоваться.

Установка опалубки | Технология бетона и изделий из него

Выбор способов установки различных типов опалубки зависит от общей схемы производства бетонных работ, системы крепления, размеров и веса опалубочных щитов и плит, высоты бетонируемых сооружений и наличия средств механизации.

Обычно опалубку к месту установки поднимают основным крановым оборудованием сооружения, установленным для подачи бетонной смеси, арматуры и прочих материалов. Если грузоподъемность крана значительна и превышает вес отдельных элементов опалубки, желательно к подъемному механизму подавать их в специальных контейнерах или в пакетах по нескольку элементов сразу. Если это невозможно, для подъема используют передвижные малогабаритные краны. Подача опалубки к месту установки и поддержание щитов и плит в монтажном состоянии до их закрепления механизированы. Выверяют и закрепляют щиты вручную. Стационарную деревянную опалубку, а также опалубку из мелких деревянных щитов устанавливают вручную.

Для упрощения и повышения точности установки опалубки разработан ряд приемов, которые в основном сводятся к тому, чтобы выверку каждого элемента заменить точной установкой небольшого числа элементов, служащих направляющими для последующих.

Опалубка ленточных фундаментов делается из щитов 1, сбитых сшивными планками 2. С проволоки, натянутой над траншеей по оси фундамента, опускают весок и к острию его, перпендикулярно направлению проволоки, прикладывают мерную рейку длиной, равной ширине фундамента плюс двойная толщина опалубки. По концам рейки в дно траншеи забивают колья. Эту операцию повторяют через каждые 5-6 м по длине траншеи. По кольям натягивают шнуры, которые и определяют положение боковых щитов опалубки.

Опалубка ленточного фундамента

1 — щиты, 2 — сшивная планка, 3 — подкос, 4 — колья, 5 и 7 — распорки, 6 — временные расшивки

Щиты устанавливают вертикально и скрепляют временными расшивками 6. Если опалубка устанавливается в котловане, крепление щитов в вертикальном положении будет разным. Левые щиты фиксируют в нужном положении наружными распорками 5, концы которых упираются в сшивные планки и подкладки, уложенные на грунт. Правые щиты крепят кольями 4 и подкосами 5, которые устанавливают на расстоянии 3-4 м друг от друга. Для сохранения постоянных размеров между щитами ставят распорки 7. Опалубку ленточных фундаментов большой высоты дополнительно стягивают проволочными скрутками.

Опалубку столбчатых фундаментов-подколенников собирают из наружных и внутренних щитов. Внутренние щиты 10 опалубки имеют длину, равную ширине фундамента, а наружные 8 делают длиннее внутренних, так как кроме обычных сшивных планок 5 они имеют по две опорные планки 1.

Опалубка столбчатого фундамента

1 — опорная планка, 2 — прижимные доски, 3 — наружный щит верхнего короба, 4 — опорный брус опалубки стакана, 5 — сшивные планки щита, 6 — проволочная стяжка, 7 — подкос, 8 — наружный щит, 9 — временная распорка, 10 — внутренний щит, 11 — опалубка стакана

Опалубку подколенника собирают в определенной последовательности. Вначале устанавливают наружные щиты 8, которые поддерживают подкосами 7, опираемыми во вбитые в грунт колышки. Затем внутренние щиты 10 прижимают к планкам 1 наружных щитов временной распоркой 9.

После бетонирования нижней ступени фундамента устанавливают опалубку верхней ступени. Нижние доски наружных щитов 3 верхнего короба имеют длинные концы, которыми верхний короб опирается на щиты нижнего короба. Верхний короб крепят прижимными досками 2.

Опалубка стакана 11 подколонника, представляющая собой усеченную пирамиду, опирается на верхний короб фундамента посредством брусьев 4 и крепится монтажными гвоздями.

Положение опалубки тщательно выверяют по осям здания.

Опалубку колонн чаще всего делают прямоугольного сечения, реже круглого. Для установки колонны прямоугольного сечения сначала изготовляют рамку, в которую входит низ короба. Рамка 3 состоит из двух слоев досок, образующих при сбивании четверть, в которую устанавливают щиты опалубки 2 колонны. Рамку прикрепляют гвоздями к пробкам 1 (брускам), утопленным в бетонную смесь при бетонировании подколонника. Для лучшего сцепления пробок с бетоном в них забивают гвозди.

Рамка под опалубку колонны

1 — пробки, закладываемые в свежий бетон, 2 — опалубка колонны, 3 — рамка

Опалубку колонн в собранном состоянии можно устанавливать краном. Внутренние щиты опалубки колонн должны быть равны ширине стороны колонны, а наружные — больше на удвоенную толщину доски щита опалубки.

Перед бетонированием щиты опалубки скрепляют хомутами металлическими или деревянными. Хомуты устанавливают поверх сшивных планок во избежание их соскакивания при усыхании щитов. Затем опалубку колонн окончательно закрепляют, предварительно тщательно выверив ее по вертикали.

Опалубку стен и массивов устраивают из горизонтальных или вертикальных щитов. Сначала по контуру опалубки закрепляют направляющие доски: на грунте — к кольям длиной 50—70 см, забиваемым на расстоянии 3—3,5 м друг от друга, а на бетонной подготовке — к пробкам из обрезков досок, закладываемых в свежий бетон.

Установка опалубки стен и массивов

а — установка направляющей доски на грунте, б — то же, на бетонной подготовке, в — нанесение на направляющую доску линии, определяющей положение ребер, г — установка маячных ребер и досок; 1 — направляющая доска, 2 — гвозди через 3— 4 м, 3 — шнур, натертый мелом, 4 — линия определяющая положение ребер (отбивается шнуром), 5 — ребро-маяк, 6 — маячная доска, 7 — подкос, 8 — колышек для закрепления подкоса, 9 — промежуточные ребра, h — толщина щита

Направляющие доски 1 укладывают строго горизонтально; кромки их, обращенные в сторону конструкции, располагают в плоскости, совпадающей с будущей поверхностью стены или массива.

При горизонтальных щитах на направляющие доски устанавливают ребра так, чтобы кромки их отстояли от внутренней кромки направляющей доски на расстоянии, равном толщине щитов. Для этого на направляющей доске отбивают линию 4 при помощи шнура 3, натертого мелом, а места установки ребер размечают на этой линии разбивочной рейкой. Первые два ребра 5 устанавливают на расстоянии 3—4 м друг от друга и закрепляют их подкосами 7 в строго вертикальном положении.

К этим ребрам-маякам пришивают горизонтальную доску 6, которая служит направляющей-маяком для всех промежуточных ребер 9. Щиты пришивают к ребрам минимальным количеством гвоздей. Затем устанавливают следующее ребро-маяк и операции повторяют.

При вертикальных щитах на направляющей доске закрепляют в вертикальном положении один щит. На расстоянии 3—4 м от него укрепляют временное ребро-маяк. К щиту и маяку пришивают горизонтальные ребра, после чего устанавливают остальные щиты. Затем маяк переносят дальше и продолжают установку опалубки в том же порядке.

Опалубку тонких стен (до 15 см) возводят на всю высоту с одной стороны; для другой стороны устанавливают только ребра, а щиты пришивают к ним в процессе бетонирования. Опалубку более толстых стен можно возводить сразу на всю высоту с обеих сторон. Для восприятия бокового давления бетонной смеси применяют проволочные или болтовые стяжки, соединяющие противостоящие ребра. Требуемая толщина стен обеспечивается постановкой внутренних временных распорок, удаляемых при бетонировании. Для установки стяжек в опалубке просверливают отверстия. Чтобы удержать опалубку стен и массивов в вертикальном положении, через 3—4 м по их длине устанавливают подкосы.

При высоте стены или массива до 6 м опалубку можно устанавливать с легких подмостей. Для этого параллельно стене выставляют ряд стоек, скрепляемых горизонтальными расшивинами с ребрами опалубки. На расшивины укладывают настил из щитов или досок. При большей высоте устраивают надежные хорошо раскрепленные леса.
Если опалубочные панели устанавливают на большую высоту краном, к ним крепят легкие подмости, которые необходимы для монтажа опалубки. Эти подмости либо закрепляют на панелях заранее и монтируют вместе с ними, либо навешивают на временно закрепленные опалубочные панели при помощи крана.

Опалубка ребристых перекрытий, расположенных на высоте до 5,5 м от уровня земли или нижележащего перекрытия, возводится без предварительного устройства лесов. Днища коробов балок и прогонов укладывают в вырезы коробов колонн или опалубки стен, после чего под них подводят инвентарные раздвижные стойки, раздвинутые на требуемую длину. Точная установка днищ коробов достигается подбивкой клиньев или подвинчиванием домкратов под стойками. Опалубку ребристых перекрытий устанавливают с переносных стремянок.

При расположении ребристых перекрытий на высоте более 5,5 м стойки лесов выставляют тотчас же после установки опалубки колонн и расшивают их в двух взаимно перпендикулярных направлениях. При этом тщательно выверяют отметки верхних кромок оголовников стоек: для каждой балки или прогона они должны лежать в строго горизонтальной плоскости. На расстоянии 1,6 м от низа опалубки перекрытия устраивают настил для опалубщиков.

При устройстве лесов все их опорные части должны устанавливаться на надежном основании и иметь достаточную площадь опоры, чтобы забетонированные конструкции не оседали.

Если леса устанавливают непосредственно на грунт, последний тщательно планируют. Под ряды стоек 5 (см. рис. 86) укладывают лаги 9 из толстых досок или лежни. Подсыпать под стойки грунт не допускается, так как может произойти осадка опалубки.

При установке опалубки особое внимание обращают на вертикальность и горизонтальность элементов, жесткость и неизменяемость всех конструкций в целом и правильность соединений элементов опалубки в соответствии с рабочими чертежами.

Допускаемые отклонения при установке опалубки и поддерживающих лесов нормированы:

отклонения от проектных размеров между опорами изгибаемых элементов опалубки и между расшивинами, закрепляющими стойки лесов, на каждый метр длины не должны превышать 25, а на весь пролет 75 мм;

отклонения от вертикали или от проектного наклона плоскостей опалубки и линий их пересечения на каждый метр высоты не должны быть больше 5 мм; а на всю высоту конструкции не более: для фундаментов — 20; для стен и колонн высотой более 5 м, поддерживающих монолитные перекрытия,—15; для стен и колонн высотой до 5 м — 10; для балок и арок — 5 мм;

смещение осей опалубки от проектного положения не должно превышать для фундаментов — 15; балок, прогонов и арок —10; стен и колонн — 8 мм.

Правильность положения осей катучей и подъемно-переставной опалубок проверяют после каждой их перестановки. Причем смещение осей катучей опалубки относительно осей сооружения не должно превышать 10 мм.

Горизонтальность скользящей опалубки проверяют непрерывно, а вертикальность — не реже одного раза в смену. В течение всего подъема скользящей опалубки должна быть обеспечена горизонтальность рабочего пола. Установленную опалубку перед бетонированием тщательно выверяют.

Отклонения во внутренних размерах поперечных сечений коробов опалубки и в расстояниях между внутренними поверхностями опалубки стен от проектных размеров не должны превышать 5 мм; местные неровности опалубки плит (при проверке двухметровой рейкой) — 3 мм.

  1. Бетоноведение
  2. Технология изготовления сборных железобетонных конструкций и деталей
  3. Бетонные работы в зимних условиях
  4. Производство сборных конструкций и деталей из легких бетонов
  5. Производство сборных изделий из плотных силикатных бетонов и бетонов на бесклинкерном вяжущем
  6. Производство бетонных и железобетонных изделий на полигонах
  7. Общие правила техники безопасности и противопожарные мероприятия на строительной площадке

Установка опалубки для ленточного фундамента своими руками, схемы, видео

Опалубка представляет собой конструкцию из щитов, распорок и комплектующих крепежных элементов, которая позволяет создавать железобетонные изделия любой формы. В строительной сфере наиболее часто используется для возведения ленточного фундамента.

Оглавление:

  1. Правила монтажа
  2. Нанесение разметки
  3. Руководство по сборке щитов
  4. Заливка бетона и видео уроки

Технология установки

Также она популярна для изготовления армирующих поясов на стеновой кладке из блоков, выступающие в качестве жесткого основания под устройство кровли. Используется для заливки дорожек определенной площади или отмостки из бетонной смеси.

Преимуществом ленточного фундамента является отсутствие необходимости в применении строительной техники. Опалубка усиливается арматурной сеткой, так как будет возлагаться высокая нагрузка от вышележащих конструкций здания.

Перед установкой ограждений первым делом проводятся геологические изыскания. Это нужно для того, чтобы знать состояние грунта на стройплощадке. Независимо от особенностей почвы основание должно располагаться выше уровня грунтовых вод, в противном случае оно будет постоянно подвергаться воздействию влаги. Также глубину залегания следует определить с расчетом, что подошва будет располагаться на 30 см ниже уровня промерзания грунта.

Несмотря на то, что деревянная опалубка для ленточного фундамента изготавливается несложно, не стоит проектировать ее самостоятельно. Обратившись к профессиональным рабочим, можно избежать появления трещин и щелей в стенах, деформации конструкции или частичного разрушения из-за неправильного расчета внешних факторов. При проектировании учитываются следующие показатели:

  1. Размеры и вес будущего строения.
  2. Количество самонесущих и несущих стен, их габариты.
  3. Количество внутренних стен и перегородок.

На размеры фундамента влияет толщина стеновых элементов. Чем она больше, тем мощнее должно быть основание. Этапы строительства начинаются после определения параметров и геометрии.

Правила нанесения разметки

Для начала требуется полная расчистка территории от верхнего слоя растительности. После чего обозначаются наружные края первой стенки П-образными колышками, и натягивается веревка. Аналогичная работа проводится для всех последующих элементов согласно их расположению по проекту. Когда найден периметр для будущей опалубочной конструкции, размечаются внутренние перегородки по тому же принципу. Важно соблюдать углы – все должны равняться строго 90°. Нити натягиваются параллельно друг другу с расстоянием, равным толщине стены.

После разметки проводятся земляные работы. Вдоль расположенных колышков вырываются траншеи, при этом их ширина должна быть больше толщины фундамента. Глубина канав определяется из расчета устройства нескольких щебневых и песчаных слоев по 15 см и глубины заложения самого основания.

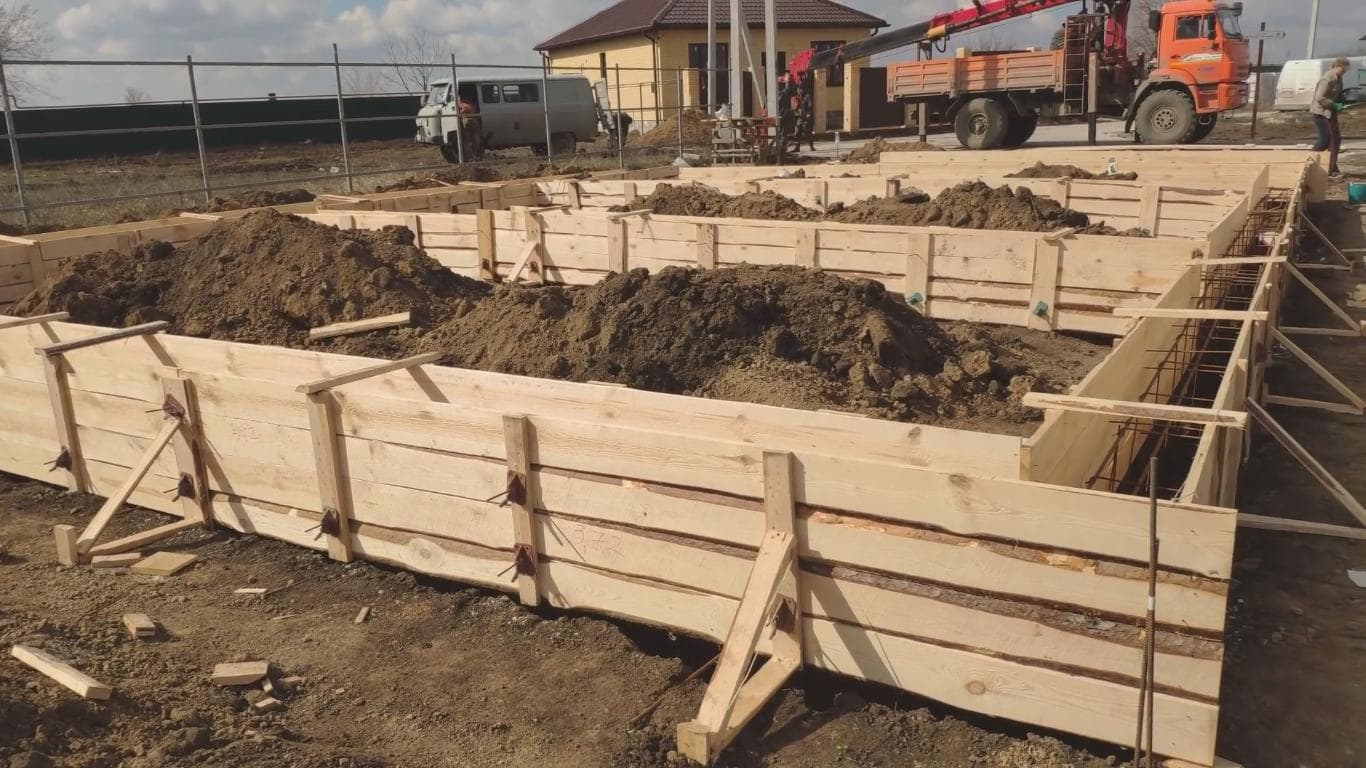

Как собрать опалубку своими силами?

Установка осуществляется после того, как была произведена качественная утрамбовка подстилающих слоев. Песчаный пласт необходимо полить водой, чтобы обеспечить ему максимальную плотность. Строганные доски являются самым практичным материалом. При этом их толщина должна составлять не менее 25 мм, тогда они смогут выдержать давление бетонного раствора.

Наиболее эффективными являются хвойные породы (сосна, ель, пихта), так как они обладают высокой упругостью и прочностью. Дополнительно понадобятся такие элементы:

  1. Деревянные бруски 50х50 мм, которые будут выступать в качестве распорок.
  2. Колышки, обеспечивающие надежную фиксацию щитов.

Для опалубки необходимо выбирать обрезные доски шириной 15 см, чтобы исключить появление щелей между ними. Рекомендуется использоваться сырую древесину, так как сухая впитывает в себя влагу из бетонной смеси. Следствием этого является нарушение процесса затвердевания и снижение прочности готового фундамента.

В структуре материала также должны отсутствовать щели. Если они не более 3 мм, то это не принесет вреда, они затягиваются под воздействием влаги. Установка каркаса проводится по такой схеме:

  • Из досок собираются щиты, ширина определяется суммированием высоты цоколя и глубины канав.
  • Забиваются вертикальные клинья с промежутком в 1 м.
  • Щиты прикручиваются к ним с помощью саморезов.
  • Конструкция укрепляется поперечными брусками.
  • Определяется соблюдение вертикального уровня щитов.
  • Устанавливаются распорки для поддержания в нужном положении.
  • Измеряются диагонали на их равенство.

Если между досками имеются щели более 3 мм, их можно закрыть тонкими рейками или паклей. Если опалубка будет использоваться многократно, после каждой работы необходимо ее очищать от старого бетона. При использовании гвоздей вместо саморезов забивание проводят с внутренней стороны. Тогда концы будут выходить наружу, которые нужно загнуть вниз во избежание травм.

Уделите особое внимание фиксации. Если работа выполняется некачественно, это пагубно скажется на прочности, надежности и устойчивости фундамента к большим нагрузкам. Лучше установить дополнительную распорку, чтобы обеспечить ровность стенки.

Советы по заливке

После того, как опалубка собрана, на дно траншеи укладывается гидроизолирующий слой из рубероида. Это позволит предотвратить впитывание влаги из бетонного раствора подстилающим слоем. Также для обеспечения влажностного режима внутренние стенки щитов оббиваются пленкой или рубероидом.

Далее укладывается арматурный каркас для придания большей жесткости и надежности фундаменту. Стержни подбираются с тем же диаметром, что был указан в проекте при расчете основания. Сетку запрещено изготавливать при помощи сварки, так как кристаллическая структура металла изменяется, что влечет за собой потерю несущей способности. Для соединения используется специальная вязальная проволока на всех узлах.

Каркас располагается так, чтобы расстояние до стенок составляло 5 см. Тогда арматура будет скрываться в бетоне и не подвергаться воздействию влаги от грунта. В продольном направлении устанавливаются три стержня, а в высоту ряды устраиваются с шагом 250 мм. Также изготавливаются отверстия для проведения коммуникаций и вентиляции. Для этого укладываются асбестоцементные трубы, а после заливки удаляются.

Технология заливки своими руками

После монтажа опалубки проводится бетонирование фундамента за один цикл. Это связано с тем, что заливка участками приведет к появлению мостиков холода и потере прочности основания. Рекомендуется подготовить раствор в полном объеме, чтобы не прерывать процесс.

Правила приготовления качественной смеси:

  • Компоненты должны быть без примесей грунта или глины, так как они снижают технические характеристики бетона.
  • Цемент рекомендуется использовать марки 500, но не ниже 400. Чем она выше, тем прочнее получится основание и уменьшится срок застывания.
  • Полученную смесь необходимо доводить до пластичного состояния. Ориентировочные пропорции компонентов на 1 м³: цемент – 125 кг, песок – 250 кг, щебень – 750 кг.

Для возведения надежного и долговечного сооружения следует установить опалубку, заложить арматурный каркас, залить раствор и хорошо утрамбовать. Последнее выполнить в домашних условиях достаточно трудно, поэтому можно воспользоваться услугами строительной компании с применением глубинного вибратора.

Демонтаж проводится по истечении 4-х недель с момента заливки. В жаркую погоду фундамент периодически увлажняют, чтобы бетонное молочко не смогло быстро высохнуть, а основание не начало трескаться. В период дождей рекомендуется натягивать пленку, тогда будет поддерживаться нормальный влажностный режим. Набор необходимой прочности в зависимости от климатических условий может достигаться спустя 4-5 недель.




Устройство опалубки ленточного фундамента: инструкция советы

Строительство любого объекта начинается с возведением фундамента, который является основой постройки и напрямую отвечает за ее эксплуатационные сроки. Как правило, ленточный фундамент изготавливают из заливного бетона, для которого создается опалубка. Устройство опалубки ленточного фундамента, может отличаться в зависимости от материала, из которого ее строят, а также от некоторых индивидуальных особенностей участка.

Разновидности опалубки для ленточного фундамента

В настоящее время, опалубку можно приобрести готовую или построит самостоятельно из имеющихся материалов. В целом все виды опалубки можно разделить на две основные группы, это:

  • Несъемный вариант. Остается на фундаменте после заливки и застывания бетонного раствора. Обычно для несъемного варианта используют опалубку, которая оказывает благоприятное воздействие на фундамент, например, выступает в роли влагоизоляционного слоя.
  • Съемный вариант. Разбирается и удаляется, после того как залитый бетонный раствор застыл.

Независимо от типа опалубки ее можно разделить и на несколько подгрупп по типу материала, из которого ее изготовили:

  1. Самым распространенным видом, является опалубка из дерева. Ее возводят, как из обрезной доски, так и из распиленной на полосы, ДСП, фанеры или УСБ листов. По сути, для создания подобной конструкции подходят любые подручные материалы, способные обеспечить герметичность конструкции. Стоит отметить, что опалубка для ленточного фундамента из дерева является и самой дешевой среди всех остальных вариантов.
  2. Более дорогой вариант опалубка из металла, несмотря на свою высокую стоимость, она обеспечивает идеально ровные грани, полную герметичность, а главное продается готовыми элементами, которые необходимо просто скрепить между собой.

    Еще одним существенным преимуществом конструкции из листового металла, это возможность изгибать ее под необходимую форму, что особенно актуально, если будущий фундамент обладает сложной геометрией, например изогнутыми и полукруглыми участками. Зачастую металлическую опалубку изготавливают несъемного типа, оставляя ее в фундаменте. Благодаря этому фундамент становится железобетонной конструкцией усиленной по периметру. Это обеспечивает дополнительную прочность, а если обработать метал защитным покрытием, то существенно увеличит его эксплуатационные сроки. Пожалуй, единственным недостатком металлической опалубки является ее цена.
  3. Современные решения вопроса о том, как сделать опалубку для ленточного фундамента, предлагают готовые секции из пенополистирола, которые благодаря системе замков можно собрать в монолитную конструкцию. Преимущество такого типа обусловлено не только простотой монтажа и непроницаемостью опалубки, но и тем фактом, что после заливки бетона, пенополистирол станет теплоизоляционным слоем, который не пропускает влагу, а также существенно увеличивает звукоизоляционные свойства, хотя для фундамента последний аспект не столь важен.

    Недостаток такой конструкции заключается в ее не самой низкой стоимости, а также сложности подбора элементов для создания сложных геометрических фигур с плавными переходами. Еще один небольшой минус пенополистирола заключается в его относительно небольшой прочности. Высокую опалубку из такого материала не построишь, с другой стороны для ленточного фундамента 35-50 сантиметров более чем достаточно.
  4. Реже всего используют опалубку из железобетонных конструкций. Причина непопулярности кроется в ее большом весе. Работать с такими конструкциями без спецтехники практически невозможно. С другой стороны, используя блоки с толстыми стенками, расход бетона необходимого для заливки существенно снижается, благодаря этому уменьшается и итоговая стоимость фундамента. Опалубка из железобетона выполняется только несъемного типа.

Вернуться к содержанию

Возведение конструкции

Монтаж опалубки для ленточного фундамента в целом несложный процесс и после подбора подходящего варианта можно приступать к строительным работам. Основные этапы строительства это:

  1. Разметка и проведение земельных работ.
  2. Установка каркаса опалубки.
  3. Монтаж армирования будущего фундамента.
  4. Заливка бетона.

Подготовка материалов и необходимого инструмента сводится к приобретению готовых элементов конструкции или ее составляющих, а также покупки крепежных составляющих, так как сборка проводится обычным инструментом, который есть практически в каждом доме. Только при работе с металлической опалубкой может понадобиться сварочный аппарат, пользоваться которым могут далеко не все непрофессиональные строители.

Вернуться к содержанию

Подготовительный этап работ

Прежде всего, необходимо провести измерительные и маркировочные работы на участке, где предполагается возведение постройки. Размеры фундамента точно совпадают с габаритами строение, которое должно быть построено, соответственно и протяженность опалубки для фундамента идентична.

Разметка производится при помощи колышков из дерева или обрезков арматуры, на которые привязывается шнур. Если опалубка возводится из готовых блоков, то достаточно разметить внешний периметр, и уже по нему выравнивать всю конструкцию. Сборные конструкции, например из дерева, требуют двухсторонней разметки, для чего в периметре натягивается еще один шнур, с отступом от внешнего на ширину будущего фундамента. Устройство опалубки под ленточный фундамент, сложной геометрической формы требует большого числа контрольных колышков, которые позволят провести точную разметку.

Рекомендуется снимать верхний слой грунта вместе с дерном, полностью очищая внутреннюю площадь, будущей постройки. Отсутствие травы под подстройкой уменьшит объем скапливаемой там влаги, исключит поселение насекомых, которые могут испортить деревянные элементы, а главное позволит проводить дополнительные разметочные работы непосредственно на грунте.

Будущий фундамент должен быть заглублен в грунт, для повышения его устойчивости. Чтобы добиться таких результатов, необходимо выкопать траншеи, точно по установленной ранее разметке. Прокопанные траншеи должны быть максимально ровными, так как в дальнейшем установка всей конструкции будет проводиться именно по ним.

Вернуться к содержанию

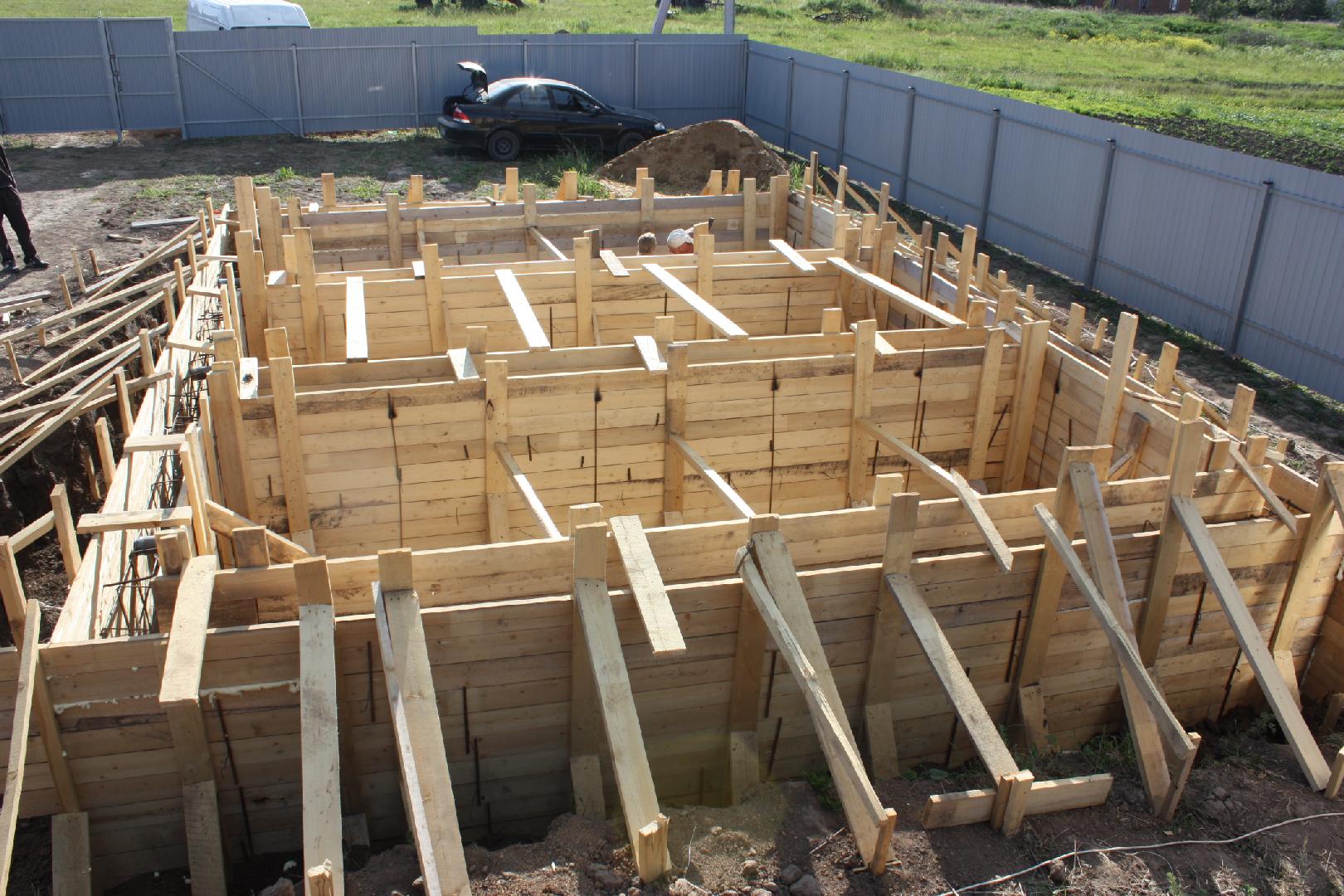

Установка опалубки

Установка опалубки для ленточного фундамента начинается с монтажа основы и опор всей конструкции. Как правило, их изготавливают из деревянного бруса, который забивают в грунт примерно на 30-50 см. Глубина погружения зависит от размеров опалубки и от типа грунта. Чем подвижнее грунт и выше опалубка, тем глубже необходимо вбивать опоры.

Опоры устанавливаются во всех углах прокопанных траншей, а также через каждые 50-100 см по периметру. Установка производится так, чтобы сама опора, после забивания оказалась на внешние стороны траншее, а листовой материал, который на них будет крепиться проходил, ровно по кромке.

Ответ на вопрос как собрать опалубку, напрямую зависит от материала, который использовался для ее монтажа. Например, если опалубку собирают из листов фанеры, УСБ или ДСП, то достаточно прикрепить их к опорам. Если, опалубка собирается из обрезной доски, из нее необходимо собрать отдельные щиты, нужной высоты и протяженности, а уже затем, эти щиты крепить к опорам. Предварительная сборка щитов необходима, чтобы в процессе их монтажа оказывать минимальное воздействие на опоры и не расшатывать их, что может привести к деформации всей конструкции в момент заливки бетона.

Независимо от того используется листовой материал или щиты из доски, изготовление опалубки для ленточного фундамента, предусматривает крепеж при помощи шурупов, а не гвоздей. Это обуславливается тем, что во время завинчивания шурупа физические воздействия на элементы конструкции минимальны, это позволяет сохранить ее формы без деформации. Кроме того, гвозди сложнее забивать в плиты ДСП или УСБ, при этом соединение на гвоздях оказывается менее надежным.


Устанавливая противоположные стенки опалубки, необходимо следить, чтобы они были максимально параллельными. Для этого используют строительный уровень и разметочный инструмент. Довольно часто, чтобы не пользоваться рулеткой изготавливают шаблон. Это отрезок бруса по длине равный ширине опалубки, в процессе строительства, брус устанавливают между стенками и после их закрепления на данном участке, просто переставляют дальше.

Если опалубка под ленточный фундамент предусматривает прямые участки большой протяженности их необходимо усиливать поперечными планками, которые можно изготовить из остатков бруса, используемого для опор. Поперечные планки набиваются на параллельно установленные опоры, или крепятся непосредственно на стенки опалубки, если это позволяет материал, из которого они сделаны. Такие элементы усиления не дадут опалубки расходиться в стороны после заливки бетонного раствора.

Строительные магазины предлагают использование специальных стягивающих шпилек, для которых просверливают отверстие в стенках опалубки, в них вставляется шпилька, а с обеих сторон она затягивается широкими оголовками. Этот вариант можно использовать при несъемном варианте, в противном случае, после демонтажа опалубки и соответственно стягивающих шпилек в фундаменте останутся отверстия, которые снизят прочность всей конструкции. Более того, в такие отверстия может попадать вода и разрушать всю конструкцию изнутри, особенно в зимний период, когда вода замерзает и превращаясь в лед расширяется.

Сложные участки с округлыми формами обивают фанерой толщиной в 0,5-0,8 см, чтобы она стала более гибкой и не сломалась при изгибе ее необходимо тщательно промочить водой. Для усиления конструкцию, можно устанавливать дополнительные подпорки с внешней стороны опалубки. Обычно, для этого используют брусок или отрезки досок, которые ставят под углом к опалубке, упирая один конец в грунт.

Копаем мы траншею или нет, перед устройством опалубки под ленточный фундамент, необходимо предусмотреть максимальную герметичность конструкции, чтобы бетонный раствор не вытекал. Если, с опалубкой из плиточного материала добиться этого довольно просто, то вот со щитами из досок несколько сложнее.

Помимо щелей на стыках опалубки, появляются дополнительные щели и отверстия между отдельными досками, особенно если используется доска не первого сорта, которая не отличается идеальной геометрией. Для того чтобы опалубка получилась правильная и достаточно герметичная, всю конструкцию изнутри можно оббить пленкой ПВХ или утеплителем на основе вспененного полистирола. К дереву, пленку и полистирол можно крепить обычным строительным степлером.

Вернуться к содержанию

Заливка бетона

Прежде, чем приступать к заливке фундамента в опалубку необходимо установить армирующий каркас, состоящий из арматурной обвязки. Каркас устанавливается так, чтобы после заливки, со всех сторон его окружало не менее 5-10 см чистого бетона. Для этого на дно опалубки укладывают обломки кирпича и уже на них размещают армирующую арматуру. В случаи если производиться установка опалубки для ленточного фундамента из металла армирование можно приваривать непосредственно к стенкам, конечно, если предусматривается несъемный вариант каркаса.

Вернуться к содержанию

Заключение

Устройство опалубки ленточного фундамента — это та часть строительных работ, которую можно выполнять самостоятельно не переживая, что можно всё испортить. Это достаточно простой технологический процесс, на который необходимо потратить относительно немного сил и времени. Выбор типа опалубки под ленточный фундамент всегда остается за покупателем.



Не нашли ответов в статье? Больше информации по теме:

Опалубка фундамента

: как избежать ошибок и выполнить монтаж

Любое строительство требует организации надежного фундамента. Для придания бетонному фундаменту необходимой формы используется особая конструкция — опалубка. Он может быть разных видов в зависимости от особенностей конструкции. Опалубка фундамента выполняется в несколько этапов. Он может быть изготовлен из разных материалов. Самостоятельный монтаж конструкции требует изучения инструкции и соблюдения правил монтажа.

Опалубка: что это? Условия сборки

Для того, чтобы фундамент после заливки приобрел форму, используются различные материалы, из которых собирается опалубка. Чаще всего такие конструкции изготавливают из дерева. Есть более современные варианты, которые построены из полимерных материалов, отличающихся высокими техническими характеристиками. Опалубка фундамента выполняет следующие функции:

  • создает форму, необходимую для затвердевания бетонного основания;
  • дает ровную текстуру поверхности;
  • изолирует конструкцию от грунта (при необходимости).

Чтобы ответить на вопрос о том, что такое опалубка, необходимо более подробно ознакомиться с особенностями этой конструкции. Правильная установка опалубки фундамента требует соблюдения определенных условий.

В первую очередь необходимо подготовить грунт в том месте, где будет засыпана основа будущей постройки. Его необходимо полностью очистить от мусора и загрязнений.

Опалубка фундамента состоит из отдельных элементов.В качестве формирующей основы используются щиты из дерева или другого подходящего материала. На внутренней стороне, которая будет контактировать с бетонным раствором, не должно быть загрязнений. Поверхность должна быть максимально ровной. Это сведет к минимуму отделочные работы после демонтажа форм.

При установке опалубки особое внимание следует уделять скреплению отдельных компонентов вместе. От качества крепежных элементов зависит, насколько хорошо опалубка фундамента справится с формовочной функцией.Безграмотное крепление может вызвать деформацию бетона.

Опалубка колонного фундамента (а также ленточного или монолитного) должна быть полностью герметичной. Только в этом случае возможна правильная лепка основания. Прежде чем приступить к установке опалубки фундамента, необходимо ознакомиться с ее возможными видами.

Съемная опалубка очень быстро демонтируется после застывания бетона.

Разновидности конструкций: несъемная и съемная опалубка фундаментов.

В настоящее время существует два вида опалубки.Различают съемные и несъемные конструкции. У каждого варианта есть свои достоинства и недостатки, игнорировать которые нельзя. Рассмотрим эти разновидности подробнее.

Съемный. Этот тип конструкции демонтируется после затвердевания основания здания. В дальнейшем все элементы конструкции, использованные для сборки формы, можно будет использовать повторно. Для организации такой опалубки чаще всего используются деревянные материалы.

Этот вариант является стандартным и применяется при заливке фундаментов разной сложности.Съемная опалубка также подходит для отдельных строительных элементов. Для стен и потолка такая технология применяется не реже.

Фиксированная опалубка этого типа, в отличие от предыдущей версии, не разбирается. Такие конструкции технологичны и имеют ряд преимуществ перед стандартными формами.

Примечание! Неразборная опалубка выполняет теплоизоляционную функцию, защищая бетон от воздействия низких температур.

Стационарные конструкции изготавливаются из полимерных материалов различной степени технологичности.Наиболее широко используются формы полистирола. Это связано с тем, что этот материал имеет приемлемую стоимость. Такая опалубка фундамента используется при возведении монолитных конструкций как наиболее подходящий вариант.

Несъемная опалубка из пенополистирола — многофункциональная и надежная

Отдельно стоит упомянуть несъемные формы из дерева. Чтобы более наглядно оценить отличия различных дизайнов, рекомендуется изучить их фото. Опалубку этого типа чаще всего используют в том случае, когда нужно выполнить узкий фундамент ванны, расположенный на небольшой глубине.После заливки бетона эту конструкцию просто засыпают грунтом.

Комбинированная опалубка: особенности конструкции

В некоторых случаях комбинированные конструкции используются для формирования фундамента здания. Смешанный вариант, включающий элементы съемной и несъемной опалубки, рекомендуется применять при строительстве здания на рыхлом грунте.

Такая опалубка дома включает два слоя: внешний и внутренний. С внешней стороны используются стандартные формы, которые собираются из досок.В свою очередь, внутренняя сторона представлена ​​пенополистиролом. Для крепления полимерного материала к почве используют гвозди длиной 200 мм. Стыковка пенополистирола с деревянным материалом осуществляется при помощи саморезов.

Основным достоинством комбинированной конструкции можно назвать то, что она выполняет как вспомогательные, так и теплоизоляционные функции. Фундамент защищен с боков и сбоку подошвы.

Схема двустороннего (А) и одностороннего (Б) укрепления фундамента: 1 — щебень, 2 — анкер, 3 — арматурная сетка, 4 — опалубка, 5 — бетонная смесь

При установке такой опалубки вокруг дома своими руками руками необходимо помнить, что теплоизоляция может быть устроена как в подземной части, так и на всей глубине основания.В том случае, если элементы пенополистирола расположены на всю глубину, то нужно позаботиться об организации крепежа. Для этого в них заранее вставляются дюбели, позволяющие закрепить блок на бетонной поверхности.

Полезная информация! Верхний ярус опалубки фундамента сооружается из стандартных деревянных досок, усиленных распорками и кольями.

Что нужно знать при выборе материала для опалубки

Опорные конструкции, используемые для заливки фундамента, можно собирать из разных материалов.На выбор типа опалубки фундамента влияют следующие критерии: тип фундамента, его ширина, длина и т. Д. Для сборки опалубки чаще всего используются следующие материалы:

  • дерево;
  • Пенополистирол
  • ;
  • металл;
  • железобетон.

Дерево. Как уже было сказано выше, чаще всего встречаются формы для фундамента из этого материала. Панели опалубки в этом случае могут отличаться по своей конструкции. Чаще всего используется листовая фанера, которую крепят на распорки из деревянных досок.

Преимущество деревянной конструкции — доступность. Также стоит отметить, что стоимость такой формы довольно низкая. Деревянные элементы монтируются относительно легко. Все, что нужно, — это знать технологию работы и придерживаться ее. Для установки этой конструкции не используются сложные специализированные инструменты.

Опалубка из пенополистирола стала очень популярной благодаря своей практичности и функциональности.

Основным недостатком опалубки для бетона из дерева является необходимость использования дополнительных элементов.Это нужно для того, чтобы усилить конструкцию. Чаще всего такая необходимость возникает из-за общих отличий отдельных частей формы. Организация этой опалубки требует обязательного предварительного расчета материалов.

Пенополистирол. Второй по популярности материал. Из него делают составные элементы несъемной конструкции. Помимо выполнения формирующей функции, он является хорошим утеплителем, защищающим фундамент здания от низких температур, ветра и воды.Такая конструкция проста в установке, но стоимость ее не слишком доступная. Проблемы могут возникнуть при выборе отдельных составляющих элементов.

Железобетон. Люди, задающиеся вопросом, из чего сделать опалубку, часто выбирают другие, менее популярные материалы. В качестве примера можно привести железобетон. В частном строительстве такой способ практически не используется, так как конечная стоимость работ слишком высока. А также стоит отметить сложность организации такой опалубки.

Конструкция железобетонная монтируется из отдельных плит.Главное преимущество этой опалубки в том, что ее установка позволяет уменьшить толщину самого фундамента.

Металл. Металлическая форма — отличный вариант, когда необходимо возвести ленточный фундамент. Также используется для монолитных конструкций. Неоспоримым преимуществом этого метода является то, что при желании арматуру из бетона можно приваривать непосредственно к металлическим панелям опалубки. Эта конструкция отличается высокой прочностью и надежностью.

Металлоконструкции для опалубки имеют один недостаток — дороговизна.

Внимание! В отличие от досок опалубки металлическая конструкция не требует организации дополнительных подкосов.

Еще одно преимущество металла — универсальность. Такие листы можно гнуть, при необходимости изменяя их форму. Недостаток такого варианта — дороговизна постройки.

Опалубка фундамент своими руками из подручных материалов

Для сборки опалубки используются не только специализированные материалы. Например, небольшую форму для фундамента можно сделать из подручных средств. Это могут быть старые двери, детали мебели, доски, шифер и т. Д. Главное достоинство этого метода — дешевизна.

Стоит отметить, что построить такую ​​форму достаточно сложно, так как достаточно сложно подобрать необходимые детали. Добиться герметичности опалубки из подручных средств очень сложно. Поэтому этот метод не пользуется популярностью. Его можно использовать при строительстве бетонного забора. Форма для ограждения, изготовленная по данной технологии, требует учета возможных проблем, которые иногда возникают в процессе эксплуатации.

Для стягивания стен опалубкой используются специальные шпильки

. При использовании любых материалов рекомендуется использовать специальные шпильки для опалубки.Они необходимы для стягивания стен конструкции. Жесткость произвольной опалубки намного ниже этого показателя профилей, собранных из специализированных деталей. При организации этого варианта увеличивается риск протечки раствора.

Рекомендуется учитывать, что в этом случае без дополнительных креплений не обойтись. Чтобы обеспечить хорошую жесткость и устойчивость конструкции, необходимо установить специальные рейки и опоры. Следует помнить, что такой метод категорически нельзя использовать при организации фундамента под жилую застройку.

Фанера для опалубки ламинированная: особенности материала

Ламинированная фанера — традиционный материал, используемый при сборке формовочных конструкций. Это связано с тем, что он имеет наиболее подходящие технические и физические характеристики. Слой ламинации расположен на поверхности. Его функция — защищать древесину от влаги.

Фактура поверхности ламинированных листов может быть разной. Выделяют гладкую и зернистую фанеру. Выбирая ламинированные листы, в первую очередь необходимо обращать внимание на их толщину, которая может варьироваться от 3 до 40 мм.Цена за лист ламинированной фанеры для опалубки колеблется от 21 до 56 $. Стоимость зависит от породы древесины, из которой изготовлено изделие, ее толщины и габаритов.

Ламинированная фанера — очень удобный материал для возведения опалубки.

Внимание! Для сборки формовочных конструкций принято использовать фанеру толщиной от 15 мм.

Как выбрать опалубку под фундамент? Самый оптимальный вариант — это листы толщиной от 18 до 21 мм.Их чаще всего используют при проектировании опалубки фундамента и других элементов здания. Такие изделия отличаются тем, что выдерживают большие нагрузки. Кроме того, их масса позволяет легко транспортировать и устанавливать. Размеры стандартных листов 1250 × 2500 мм.

Фанера для опалубки: разновидности материала

Сегодня существует четкая градация материала типа фанеры. Существует несколько популярных разновидностей листов, которые можно использовать в качестве щитов для формирования конструкций.Все они отличаются друг от друга одним способом — типом клея. При сборке опалубки используются следующие виды фанеры:

FBA В этом случае между слоями винира располагается альбуминоказеиновый клей. Этот вид фанеры очень экологичен. Его часто выбирают как альтернативу натуральным материалам. Цена на фанеру для опалубки такого типа довольно высока, но ее можно использовать даже для облицовки поверхностей в жилых помещениях.

Для организации формирующей конструкции не рекомендуется использовать ФБА, так как этот вид фанеры плохо устойчив к влаге.Поэтому этот вариант используется только в крайнем случае.

ФСПО. Этот материал обладает хорошей влагостойкостью. Это серьезное преимущество, определяющее эксплуатационные характеристики такой фанеры. Связующий состав в данном случае представлен смолой (фенолформальдегидом).

Многие специалисты советуют использовать именно этот вид фанеры при сборке опалубки своими руками. Для стен используется немного другая технология, но для фундамента этот вариант наиболее приемлем.Еще одно преимущество FSF в том, что его можно использовать несколько раз. Обшивать такой фанерой интерьер комнаты не рекомендуется.

Как сделать опалубку под фундамент: особенности расчета

Перед началом монтажных работ требуются стандартные расчеты. Сюда входит определение количества необходимого материала и его окончательная стоимость. Важно учитывать вид сырья, которое будет использоваться для изготовления опалубки.Плиты OSB, фанера, ДСП, плиты — все эти материалы имеют разную стоимость.

Опалубка OSB

чаще всего применяется в частном строительстве, так как этот материал не подходит для крупных проектов из-за плохой влагостойкости. Расчет количества досок очень прост. Для этого в первую очередь необходимо периметр планируемого фундамента поделить на длину деревянной части. Далее нужно разделить высоту основания на ширину деревянной доски.

Очень быстро монтируются пенополистирольные блоки для опалубки

Последнее, что нужно сделать, это умножить два полученных ранее значения. Результат будет соответствовать количеству досок, которое необходимо приобрести. Специалисты рекомендуют добавить к расчетным данным небольшую маржу (около 10%).

Примечание! На один кубический метр досок в среднем помещается от 40 до 65 изделий.

Для определения стоимости нужно цену умножить на количество кубометров пиломатериалов, необходимых для установки опалубки фундамента.

К полученной цифре следует добавить другие затраты. Например, для сборки формирующей конструкции потребуется некоторое количество бруса. А также для усиления опалубки используются деревянные распорки. Стоимость закупки дополнительных материалов в отдельных случаях может составлять 40-50% от общей стоимости фанерных листов и плит. В окончательный расчет стоимости также добавляются затраты на приобретение инструментов и элементов, которые будут использоваться для фиксации отдельных компонентов опалубки.

Как самому сделать опалубку для фундамента (съемную): подготовительный этап

Перед тем, как приступить к сборке съемной формообразующей конструкции, необходимо приобрести соответствующие инструменты и материалы, а также стоит подготовить территорию, которая была определена для установки фундамента.Самый распространенный — это ленточная основа. Для изготовления съемной опалубки потребуются следующие материалы:

  • доски шириной 100–150 мм и толщиной 25–30 мм;
  • распорок 100х50 мм;
  • кольев толщиной 40–50 мм;
  • провод;
  • гвоздей
  • Саморезы
  • ;
  • полиэтиленовая пленка достаточной плотности.

Расчет материалов для организации опалубки ленточного фундамента производится исходя из габаритов будущего фундамента.Необходимо учитывать несколько требований, позволяющих грамотно реализовать формирующую структуру. Высота собранной из фанеры опалубки должна превышать уровень основания на 50 мм. Прокладки устанавливаются на строго определенном расстоянии друг от друга (700-1000 мм).

Важно помнить, что стоек должно быть столько, сколько боковых опор. Щиты по углам крепятся друг к другу. Для этого используются боковые перемычки. При организации опалубки используется плотная пленка из полиэтиленового материала.Он должен покрывать всю внутреннюю часть забора. Перед тем, как начать, рекомендуется посмотреть обучающие видео, как правильно сделать фундамент.

Подготовка места отливки фундамента включает в себя несколько видов работ. В первую очередь нужно выкопать в земле канаву. Траншея должна соответствовать проектной глубине. При этом требуется, чтобы ширина котлована имела запас на 10 см больше, чем у будущего ленточного основания.

Далее необходимо выровнять и утрамбовать землю на дне траншеи.Затем выравниваются его стены. Одним из важнейших условий при заливке фундамента является организация на дне котлована специальной подушки из щебня и песка. Стандартная ширина этого слоя 10-15 см.

Чаще всего используются доски для опалубки

Примечание! Не все здания требуют организации фундамента с использованием формирующей конструкции. В некоторых случаях можно залить фундамент без опалубки. Такой фундамент подходит для любых временных построек.Технология такого строительства предусматривает рытье траншей, укладку полиэтилена и арматуры.

В грунте, имеющем высокий коэффициент плотности, делается траншея, соответствующая ширине бетонной полосы. Причем опалубка в этом случае должна располагаться выше уровня почвы.

При установке съемной конструкции чаще всего учитывается ее повторное использование. Если в этом нет необходимости, то можно приобрести неразборную пенополистирольную форму.Самостоятельно проделать эту работу довольно сложно. Для этого нужно составить грамотный проект и четко следовать инструкции по организации опалубки фундамента. Рассмотрим подробнее каждый этап работы.

Прежде всего, необходимо изготовить щиты, которые являются основными формирующими элементами. Для крепления используются гвозди. Высота щитов должна быть немного больше высоты основания (примерно 10 см). Для того, чтобы разобраться в особенностях сборки формирующей конструкции, рекомендуется изучить соответствующие фото и видео.Фундамент опалубки своими руками укрепляют с помощью деревянных кольев. Как уже было сказано выше, их шаг составляет примерно 70-100 см. Расстояние от фундамента до кольев должно быть примерно 1 метр.

Далее необходимо расположить щитки по краям канавы и связать их кольями, используя специальные перемычки. Затем забор выравнивается в вертикальной плоскости, для чего понадобится строительный уровень. После этого конструкция фиксируется на косилке.

На следующем этапе внутренняя полость опалубки закрывается плотной полиэтиленовой пленкой.Края полотна фиксируются с помощью строительного степлера. Далее вам нужно будет разместить в промежуточном пространстве армирующую решетку. При установке опалубки для ленточного фундамента своими руками может потребоваться добавить под арматуру деревянные опоры, высота которых составляет 5 см.

Примечание! Перед заливкой необходимо устроить проходы для коммуникаций. Для этого используются круглые рукава.

После укладки арматурной решетки фанерные панели стянуть проволокой.Стоит отметить, что если у фундамента есть закругленные зоны, то в этом случае фанеру придется согнуть, чтобы добиться желаемой формы.

Основные требования

При сборке формообразующей конструкции необходимо соблюдать определенные требования, которые выдвигаются к габаритам. Следует учитывать все возможные отклонения от нормы. В противном случае может получиться нестабильная форма, что впоследствии негативно сказывается на технических характеристиках основания.Итак, к изготовлению опалубки предъявляются особые требования.

Как сделать фундамент? Важно помнить, что отклонение конструкции щита в вертикальной плоскости не должно превышать 5 мм на 1 метр высоты. Довольно часто неопытные мастера допускают ошибку, связанную с расположением досок на участках с естественным уклоном земли. Верхняя опалубочная доска в этом случае должна располагаться строго горизонтально. Повторение наклона строго запрещено.

Стеновая опалубка еще не получила широкого распространения в строительстве.

Также существуют четкие ограничения на смещение формирующей конструкции из исходного положения. Максимально допустимое смещение — 15 мм. При установке досок нужно учитывать, что различия между ними не должны превышать 3 мм.

Как поставить опалубку на участке с рыхлым грунтом? В этом случае необходимо выполнить более широкий котлован, по бокам которого нужно устроить дополнительные подкосы.

При желании еще на этапе сборки опалубки можно утеплить будущий фундамент. Для этого используйте любой подходящий недорогой материал (например, поролон). В этом случае желоб расширяется в соответствии с показателем толщины изоляционного материала.

В случае организации фундамента без опалубки в земле подбирается подходящая арматура, из которой сооружается решетка. Не рекомендуется использовать такую ​​технологию, если почва на участке не имеет достаточной плотности.

При установке несъемной опалубки необходимо помнить, что важнейшим критерием является ее герметичность. Если этим пренебречь, то изоляционные качества неразборной конструкции сильно снизятся.

Опалубка для забора своими руками: пошаговая инструкция

Формирующая конструкция применяется не только для заливки фундамента жилых и хозяйственных построек. Необходимость в опалубке присутствует и при установке некоторых защитных конструкций. Прочное основание забора обеспечивает защиту участка от проникновения посторонних лиц.

Строительство забора не будет полным без заливки фундамента

Перед тем, как приступить к установке опалубки в этом случае, вам также потребуется провести некоторую подготовку. В первую очередь нужно обозначить периметр будущей конструкции. Затем проводится подготовка почвы, предполагающая удаление растительности, камней, мусора и других препятствий, которые могут помешать установке опалубки под забором.
Тогда можно начинать рыть траншею. В этом случае стоит учесть несколько правил.В точках, соответствующих установке опорных элементов (столбов), глубина должна достигать 80 см. Аналогичный показатель для пролетов — 50 см.

Примечание! После организации траншеи в нее следует насыпать песок и щебень, чтобы приготовить специальную подушку.

Как самому соорудить опалубку под фундамент забора? В домашних условиях выполнить этот прибор не так уж и сложно. С такой работой справится даже человек, не имеющий соответствующего опыта.Для организации формирующей конструкции под основание забора следует соблюдать поэтапный алгоритм действий.

Первым делом необходимо усилить гидроизоляционные свойства древесины, из которой будет сделана опалубка. Для этого чаще всего используют отработанное моторное масло. Далее установка вертикальных кольев. Расстояние между ними должно быть не менее 50 см, но не более 1 метра.

Затем монтируются опорные стойки из бруса и к ним крепятся щиты.Для фиксации в этом случае используются обычные гвозди или саморезы. На следующем этапе необходимо оторвать ограждение щита проволокой и установить армирующую сетку.

После монтажа фурнитуры фиксируется верхняя часть рамы. Для этого используются деревянные бруски. По углам расположены скобы, выполняющие монтажную функцию. На завершающем этапе необходимо будет закрыть трещины в конструкции. На этом установка опалубки основания забора завершена.

Самостоятельный монтаж опалубки фундамента жилого или хозяйственного дома требует серьезной подготовки. Помимо составления плана следует произвести расчет количества необходимых материалов. Перед сборкой данной конструкции рекомендуется изучить все возможные видеоматериалы по данной теме.

Опалубка для бетонных конструкций, ее виды и основные функции

Опалубка для бетонных конструкций, ее виды и важные советы по установке.

Ни один современный процесс строительства не ведется без формирования монолитных бетонных и железобетонных конструкций, будь то фундамент дома или сплошной каркас всего здания. Для реализации таких конструкций необходимо создать предварительно построенный бетонный каркас, называемый опалубкой. Качество и надежность окончательного строительства во многом зависит от правильной установки опалубки для бетонных конструкций (изолированная бетонная опалубка).

Виды опалубки

Основные различия между видами опалубки связаны с их назначением и способом использования. Двумя наиболее обширными в своем классе являются следующие:

  • опалубка несъемная;
  • опалубка съемная.

Съемная опалубка — наиболее известный и распространенный вид опалубки. Есть множество съемных вариаций. Это означает демонтаж опалубочного материала после первоначального схватывания бетона или его полного высыхания.С помощью съемной опалубки можно формировать самые разные формы для заливки бетона. Таким образом, можно не только возводить фундаменты, но и формировать каркасы зданий, монолитные стены, лестницы, элементы отделки и украшения интерьера и экстерьера — все, что можно сделать из бетона.

Из чего сделана съемная опалубка?

В качестве материалов для формирования съемной опалубки могут быть использованы:

  • древесина;
  • фанера;
  • стальных листов;
  • листов и форм алюминиевых;
  • различных вариаций объединены вместе.

Также часто используется ПВХ-покрытие с пластиковыми элементами. Это облегчает демонтаж несъемной опалубки. Металлическая опалубка применяется в первую очередь для возведения сложных конструкций и в массивном строительстве, когда выполняется возведение монолитных конструкций (так называемая монолитная опалубка). Существует множество сборных конструкций огромных панелей и систем для их размещения и удержания.

Основные требования к съемной опалубке

Из какого бы материала ни была сделана опалубка, существуют основные требования для ее формирования:

  • каркас должен быть прочно закреплен и жестким во всех положениях;
  • элементы конструкции должны быть максимально плотно прилегать друг к другу;
  • настил по всей высоте, способный выдержать огромное давление, оказываемое еще жидким бетоном;
  • съемная опалубка должна иметь очень плохое сцепление с бетонными плитами;
  • , если опалубку предполагается использовать несколько раз, она не должна быть частью структурной деформации нагрузки.

Некоторые важные советы по установке

Расскажем о самом простом примере установки опалубки для ленточного фундамента. Эти основные принципы помогут вам справиться с любыми бетонными опалубочными системами.

  1. Прежде всего, следует правильно подготовить поверхность. Следует помнить, что траншея для фундамента должна выполняться в строгом соответствии с правилами. Следует отметить, что конечный вес бетонной конструкции будет довольно большим, поэтому ее нужно равномерно распределить по поверхности.Для этого используйте песчаную подушку. Насыпают песок слоем около 6 дюймов, а затем плотно утрамбовывают, смачивая большим количеством воды. Чтобы было легче измерить расположение стен опалубки и заливать бетон, в первую очередь следует обеспечить прочность основания. Также можно насыпать на дно траншеи песок и цементный раствор, а затем залить небольшим слоем бетона. Фундаменты уровня следует проверять с помощью уровня воды.
  2. Теперь можно приступить к установке опалубки на плоском и прочном подготовленном основании.Изначально при помощи колышков или лески следует очертить периметр элементов опалубки строго в соответствии с требованиями строительного проекта.
  3. По периметру будущего фундамента вглубь в землю вбиваются небольшие колонны и стержни. Стороны, обращенные к фундаменту, необходимо отделить от разметки на расстоянии, равном толщине панелей опалубки. Колышки будут удерживать нижние доски, а доски будут основой для установки подпорок. Панели прикрепляются к столбам и балкам и фиксируются с помощью гвоздей или стержня.Внутренняя сторона панелей должна быть абсолютно такой же, как внешняя форма будущего фундамента.
  4. Если высота опалубки превышает 5 футов, необходимо создать специальное окно для удаления промышленных отходов, которые могут попасть в опалубку во время ее строительства. Если в подвале необходимо оставить технологические проемы и проходы, необходимо также установить арматуру для опалубки — это предотвратит попадание кусков бетона внутрь и их деформацию под весом бетона.Гидроизоляционный слой формируется на последнем этапе строительства, перед созданием опалубки и армирования. Если предполагается, что опалубка будет снова использована в будущем, используйте масла, которые минимизируют адгезию к бетону. После затвердевания бетонной опалубки ее будет намного легче отделить.

Мы надеемся, что эта статья помогла вам получить необходимую информацию о опалубках для бетонных конструкций, их основных функциях и несколько советов по установке.

Фундаменты — Фундаменты башен — Опалубка / Облицовка

Информация о материалах и установке

Опалубка

Деревянные формы являются наиболее распространенными типами, используемыми при строительстве фундаментов башен, а также подушек BTS и фундаментов для навесов. Они обеспечивают простоту использования и адаптируемость ко многим требуемым конструктивным формам в дополнение к экономичности. Пиломатериалы должны быть прямыми, прочными и лишь частично выдержанными.Сушеная в печи древесина имеет тенденцию набухать, если намочить ее водой из бетона. Если доски соединены плотно, вздутие вызовет вздутие и деформацию. Следует делать поправку на усадку или формы должны оставаться влажными до тех пор, пока бетон не будет на месте, когда сырые пиломатериалы используются на расширяющихся надземных площадках.

Многие подрядчики пользуются услугами компаний, специализирующихся на создании экономичных модульных систем формовки стали и алюминия. Эти опалубочные компании могут предоставить вам стандартные панели для монолитной заливки или построить на заказ различные системы фундаментов.Они являются идеальной альтернативой, когда вы находитесь рядом с одним из складских помещений или строите несколько площадок.

Каркас каждой панели спроектирован таким образом, чтобы панели можно было легко и быстро собрать и снять. Эти формы обеспечивают гладкую поверхность, поэтому требуется минимальная отделка бетона. Их легко чистить, а обслуживание — простая и быстрая задача. Многочисленные подрядчики по беспроводному строительству приобрели панельные секции, чтобы обеспечить экономичную и немедленную установку.С некоторыми фирмами заключены договоры аренды с правом выкупа.

Формы волоконных цилиндров состоят из множества слоев высококачественного волокна, намотанных по спирали и ламинированных клеем. Эти легкие трубчатые формы идеально подходят для бетонных колонн и других применений, где возможны предварительно отформованные формы, таких как заглушка небольшой монопольной опоры, приподнятые самонесущие опоры башен, фундаменты убежищ, опорные заглушки волноводных мостов и многие другие применения.Эти моноблочные блоки снижают затраты на изготовление и сборку. Новые формы волокна, недавно представленные на рынке, позволят подрядчику легко устанавливать квадратные колонны там, где это необходимо.

Мы рекомендуем вам связаться с нашими перечисленными компаниями по опалубке, чтобы получить дополнительную информацию об их продуктах и ​​услугах.

ФОРМА ПИЛЬЯ:

Если вы строите опалубку самостоятельно, определите, какой размер и количество пиломатериалов вам потребуется, и используйте следующую среднюю цену по стране только для пиломатериалов .Цена не включает ваш труд, зажимы, гвозди, стержни для карандашей и формовочное масло в дополнение к налогам, доставке или накладным расходам и прибыли. Добавьте 20% отходов для распорок и 10% для обшивки.

Опалубка Цены на пиломатериалы Board Ft. В среднем
2x4x8 ‘ 2x4x10 ‘ 2x4x12 ‘ 2x4x14 ‘ 2x4x16 ‘ 2×4
2 доллара.81 3,55 долл. США 3,93 долл. США 5,09 6,01 долл. США 0,36 долл. США
2x6x8 ‘ 2x6x10 ‘ 2x6x12 ‘ 2x6x14 ‘ 2x6x16 ‘ 2×6
3,83 долл. США 4,85 долл. США 5,62 6 долларов.77 8,38 долл. США 2x8x8 ‘ 2x8x10 ‘ 2x8x12 ‘ 2x8x14 ‘ 2x8x16 ‘ 2×8
6,11 долл. США 8,25 8,80 долл. США 10,18 12,05 долл. США 0,76
2x10x8 ‘ 2x10x10 ‘ 2x10x12 ‘ 2x10x14 ‘ 2x10x16 ‘ 2×10
7 долларов США.88 10,10 долл. США 11,99 долл. США $ 13.96 15,98 долл. США 1,00 долл. США
2x12x8 ‘ 2x12x10 ‘ 2x12x12 ‘ 2x12x14 ‘ 2x12x16 ‘ 2×12
9,97 долл. США 11,51 долл. США 15 долларов США.39 22,95 долл. США 20,62 долл. США 1,34
Обшивка из фанеры 3 / 4×4’x8 ‘
1/2 «x4’x8 ‘ $ 17.95 3 / 4×4’x8 ‘ 26,37 долл. США Язык / G 27,14 долл. США
Опорные стойки — толщина 3/8 дюйма x ширина 1/12 дюйма.На ставку
длина 18 дюймов 1,98 долл. США длина 24 дюйма 2,38 долл. США длина 30 дюймов 3,01 долл. США
длина 36 дюймов $ 3,27 , длина 48 дюймов 4,06 долл. США

Если вам нужно немедленное предложение по материалам с оболочкой ¾ ”, используйте следующую цену: за квадратных футов.контактной площади:

Стены высотой до 4 футов: Кв. Ft.
Стены высотой от 4 до 8 футов: 2,16 $ кв. Ft.

Цена включает 20% отходов на распорки и 10% на обшивку, а также гвозди, стержни карандашей и формовочное масло. Он не включает налоги, фрахт, накладные расходы и рабочую силу.

ВОЛОКОННЫЕ ТРУБКИ ЦИЛИНДРА

Средняя цена дистрибьютора на цилиндры из волокон:

Размер: Цена: Размер: Цена: Размер: Цена:
10 ”x12’ 29 долларов США.79 20 дюймов x 12 дюймов 74,32 долл. США 36 дюймов x 12 дюймов 184,97 долл. США
12 ”x12’ 35,00 долл. США 24 дюйма x 12 дюймов 97,35 долл. США 42 дюйма x 12 дюймов 310,15
14 ”x12’ 42,06 долл. США 28 дюймов x 12 дюймов 135 долларов США.15 48 дюймов x 12 дюймов 433,27 долл. США
16 ”x12’ 53,44 долл. США 30 дюймов x 12 ’ 148,02 долл. США 60 дюймов x 12 дюймов 602,58 долл. США
18 ”x12’ 65,10 долл. США 32 ”x12’ 159,98 долл. США

Включите фрахтовые сборы на условиях FOB Дистрибьютор

Опалубка фундамента

сентябрь 13 2016 г.

Пластиковая опалубка BOFU

Здесь, в этой статье, мы поговорим о таких типах опалубки , которые приведены ниже —

Опалубка фундамента:

  • В основном форма фундамента может быть спроектирована несколькими стилями или способами.Обычно размер или высота опалубки фундамента определяет, к какому типу она спроектирована. Индивидуальная форма фундамента (раструбный фундамент) и ленточный фундамент, обе конструкции имеют такое различие.
  • Опалубка для отдельных фундаментов аналогична форме колонн, а форма ленточных фундаментов аналогична форме.

Опалубка стен:

  • Он состоит из вертикально расположенных вертикальных деревянных досок, к которым на бетонной стороне прибиваются листы настила или предварительно собранные доски.Стойки крепятся от угла к углу с помощью листов с обеих сторон.
  • На шипах, расположенных на каждой трети вертикального бруса, расположены китобои горизонтально. Обратные китобои привязаны на определенных расстояниях.

Опалубка для балок:

  • Имеет предварительно смонтированные детали опалубки. Такие отдельные детали изготавливаются с учетом измерений пучка, определенных в проекте. Для сооружения деталей опалубки рядом необходимо изготовить нестандартный стол для расстановки.
  • Защитное основание и боковые панели состоят из листовых досок, скрепленных вместе с помощью накладных лент. В зависимости от протяженности балки ширина основы из листового материала рассчитывается таким образом, чтобы учесть, по обе стороны от ширины усиленной бетонной колонны, толщину листового материала и покрывающих лент, а также ширину упорной плиты.
  • На верхнем крае боковой обшивки с обеих сторон установлен китобойный катер, удерживающий форму вместе проволочными стяжками.
  • Фиксатор крепления должен быть быстро прибит к форме поверх переплетов, чтобы гарантировать сохранение предполагаемой ширины балки при связывании формы.
  • Китобойный корабль и сегменты, кроме того, подпираются диагональными листами.

Опалубка колонн:

  • Колонна Опалубка используется для конструкций, которые используются для поддержки форм или формы для заливки бетонных колонн. Это может быть как простая трубка из усиленного картона для небольших цилиндрических колонн, так и чрезвычайно сложные формы, построенные из множества кусочков дерева и металла.
  • Конструкции могут быть связаны раскосами за счет колонн с плоскими сторонами или сложной формы. Время от времени форму предлагается оставлять на месте после заливки бетона, а в других случаях ее откачивают после того, как бетон схватился.

Есть много онлайн-экспертов, включая Bofuform.com, доступных на рынке, чтобы предоставить вам лучшее решение для всех форм.

Пластиковая опалубка BOFU

Стоимость установки бетонной опалубки

Обновлено: апрель 2021 г.

Изменяйте коэффициенты затрат, комбинируйте товары homewyse и добавляйте товары, которые вы создаете — в приложении для расчета цен , адаптированном для вашего бизнеса .Начните с популярных шаблонов ниже или создайте свой собственный (бесплатно; требуется регистрация учетной записи):

Для базового проекта с почтовым индексом 47474 площадью 125 квадратных футов стоимость установки бетонной опалубки начинается с 3,23 — 3,97 доллара за квадратный фут *. Фактические затраты будут зависеть от размера работы, условий и опций.

Чтобы оценить затраты для вашего проекта:

1. Установите почтовый индекс проекта Введите почтовый индекс для места, где наняты рабочие и закуплены материалы.

2.Укажите размер и параметры проекта Введите количество «квадратных футов», необходимое для проекта.

3. Пересчитать Нажмите кнопку «Обновить».

ПРИМЕЧАНИЕ: * Введите общую площадь готовой поверхности И площадь любых отверстий, заключенных в готовую площадь.



Удельные затраты: как выгодно цена

В отличие от веб-сайтов, на которых цены на разнородные вакансии смешиваются, Homewyse создает индивидуальные оценки из себестоимости за единицу .Метод Удельная стоимость Метод основан на деталях конкретной работы и текущих затратах. Подрядные, торговые, проектные и обслуживающие предприятия полагаются на метод Unit Cost для обеспечения прозрачности, точности и справедливой прибыли.


4.Final — Ms Formwork — PDFCOFFEE.COM

НОМЕР ДОКУМЕНТА ИЗДАННЫЙ REV WRK-01-ADR-002 03.08.2017 ПОДГОТОВЛЕНО ПРОВЕРЕНО 0 ПРОВЕРЕНО ОБНОВЛЕНИЕ JETTY K1 DW Ред.

Просмотры 373 Загрузки 69 Размер файла 550 КБ

Отчет DMCA / Авторское право

СКАЧАТЬ ФАЙЛ

Рекомендовать истории
Цитирование: предварительный просмотр

НОМЕР ДОКУМЕНТА

ВЫДАН

РЕД.

WRK-01-ADR-002

8/3/2017 ПОДГОТОВЛЕН

ПРОВЕРИЛ

0

KGR

ПРОВЕРЕНО

0 -1

Ред-0

ДАТА

Ред.

НАЧАЛЬНАЯ

1

Дата:

НАЧАЛЬНИК

Дата:

МЕНЕДЖЕР САЙТА

1

Дата

:

1

Дата:

КОПИИ

Обзор

ИНЖИНИРИНГ

Ред. 4

Ред. 3

Ред.Общие сведения Бетонная конструкция фундамента здания для проекта Upgrade Jetty K1 необходима для описания метода общей установки опалубки. Этот метод описывает опалубку для фундаментов зданий. Он должен быть спроектирован для производства затвердевшего бетона, имеющего форму, линии, марку и размеры, указанные на утвержденных чертежах. 2. Назначение. Целью данного метода является изготовление монтажной опалубки на месте проведения работ. Опалубка представляет собой обычную опалубку.Объем работ по установке опалубки включает поставку, сборку и изготовление опалубки из фанеры и любых материалов, включая масло для заслонок, опалубку, снятие фаски, упоры, опоры и опалубку, резку в вертикальном и горизонтальном положении и любые другие материалы для выполнения работ. 3. Тип опалубки. Вся поверхность фундамента используется PERI SYSTEM (PERI GT 24 GIRDER). И в открытом бетоне с использованием фенольной пленки. 4. Реализация Выполнение установки опалубки для фундамента здания на строительной площадке, которая будет осуществляться следующим образом: — Подготовка площадки — Тонкий бетон — Изготовление боковой и нижней опалубки — Установка арматуры — Установка опалубки — Очистка и обработка опалубки — Обследование — Бетон Размещение Страница 2

— Снятие опалубки 4.1. Подготовка площадки Подготовка площадки для установки опалубки состоит из: 

Подготовить насос двигателя для сушки воды на месте опалубки.

Выкопайте грунт под место работы с помощью экскаватора или вручную.

Обрезать / сформировать откос почвы для защиты откоса, чтобы предотвратить обрушение почвы с помощью экскаватора или вручную.

4.2. Изготовление боковой и нижней опалубки. Сборка опалубки будет производиться за пределами строительной площадки. Работы по заливке бетона состоят из: 

Деревянный каркас устанавливается через равные промежутки времени для распределения нагрузки от боковой и нижней опалубки.

Листы фанеры закреплены на монтажном деревянном каркасе.

Отметьте все точки соединения постоянным маркером, чтобы обозначить линию соединения каждой стороны формы.

Отметьте уровень, до которого будет укладываться бетон.

4.3. Установка арматуры Арматурный стержень должен быть установлен в соответствии с описанием метода для бетона. 4.4. Установка опалубки Установка опалубки на объекте состоит из: 

Мобилизация всех компонентов опалубки и других опор опалубки к месту установки.

Сборка боковой и / или нижней формы.

Установка опорной трубы на собранную панель боковой и нижней формы. Убедитесь, что элементы опалубки правильно закреплены на стыке, точно выровнены и натянуты, не рассыпаясь.

Каждая панель опалубки должна быть соединена с помощью деревянных балок внахлест для соединения панели опалубки.

Древесина фаски согласно чертежу.

Page 3

Расстояние между панелями формы должно поддерживаться с помощью стержня разделителя.Стержень вставляется в заранее подготовленное отверстие.

4.5. Очистка и обработка опалубки Никакой бетон не должен укладываться ни на одном участке работы до тех пор, пока формы для позиции не будут заполнены и подтверждены владельцем. Перед укладкой бетона изнутри формы необходимо удалить весь мусор. Поверхности опалубки, контактирующие с бетоном, должны быть прозрачно обработаны подходящим разделительным составом. Формы, которые будут использоваться для формирования бетонной поверхности, на которую следует заливать клей, краску, эпоксидные смолы, облицовочные материалы для кирпичной кладки или разделительные агенты, которые оставляют остатки на поверхности, а также на поверхности бетона.4.6. Удаление опалубки Очень важно убедиться, что свежий бетон имеет хорошую опору, прежде чем он станет самоподдерживающимся. Снятие опалубки выполняется следующим образом: — Стены колонн: 2 дня 

Боковая форма колонны

: 2 дня

Боковая форма балки

: 2 дня

Нижняя форма балки

: 14 дней

Боковая форма перекрытия

: 2 дня

5. Блок-схема Блок-схема установки опалубки выглядит следующим образом:

Страница 4

Страница 5

6.Форма проверки Форма проверки на установку опалубки прилагается в Приложении-1. 0. Меры безопасности Правила техники безопасности при монтаже навесных работ приведены в Приложении-2.

Приложение-1 Форма проверки

Страница 6

Страница 7

Приложение-2 Идентификация опасностей и анализ рисков

Страница 8

Центр вычислительной техники и данных — Новости строительства — 29.01.21

Продолжается установка арматуры и опалубки на последнем участке южной фундаментной стены

В выходные 30 января

  • Бригады прибудут на площадку в субботу, чтобы продолжить установку арматуры и опалубки в различных местах для фундамента башни и основных систем.

В течение недели 1 февраля

st
  • Установка дренажной инфраструктуры участка будет происходить на восточном краю участка, между новым зданием и колледжем Сарджент. После завершения инженерных работ будет установлена ​​арматура и опалубка для фундамента навеса для велосипедов.
  • Установка туннеля воздуховода будет продолжена в подиуме и продвинется к башне. Туннель воздуховодов состоит из залитых бетоном воздуховодов (образующих туннель) под финишной плитой в подвале.После того, как туннель воздуховода будет установлен, сверху будет установлена ​​отделочная плита. Продолжится подготовка к установке воздуховодов под плитой, включая опалубку, арматуру и бетон.
  • Продолжится установка арматуры и опалубки у внешних фундаментных стен и ядра башни. Бетонирование этих участков будет продолжаться секциями по мере установки арматуры. Основное внимание на неделе будет уделено оставшимся секциям фундаментных стен южной и западной стен башни.После бетонирования на прошлой неделе активной зоны 2-го этажа -го бригады приступят к снятию опалубки и ее повторной установке. Это мероприятие является частью системы подъемной опалубки. Экипажи также продолжат установку арматуры на следующем уровне.
  • Обратите внимание на все указатели, так как пешеходные дорожки могут быть изменены. Мы будем продолжать предоставлять вам самую свежую информацию с помощью этих уведомлений.

    About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    ЮК «Эгида-Сочи» - недвижимость.

    Наш принцип – Ваша правовая безопасность и совместный успех!

    2021 © Все права защищены.

Подробная информация о товаре Кол-во Низкий Высокий
Стоимость опалубки
Розничные цены без скидки на: Деревянные формы, наложенные.Используется с антиадгезивом или маслом. Для плит, тротуаров и конструкций толщиной не более 6 дюймов. Количество включает типичный излишек отходов, материалы для ремонта и местную доставку.
134 квадратных фута $ 49,24 $ 54,29
Работа по установке бетонной опалубки, базовая
Основные работы по установке бетонной опалубки в благоприятных условиях площадки. Планировка закончена по высоте и уклону. Слегка выравнивайте и уплотняйте почву. Разместите и закрепите формы.Земляные работы, гравийный слой основания, уплотнение или снос твердых ландшафтов являются необязательными и не включены. В калькулятор вводится площадь поверхности формы, контактирующей с бетоном. Включает в себя планирование, приобретение оборудования и материалов, подготовку и защиту территории, настройку и очистку.
134 квадратных фута 49,24 $ 54,29 $
Рабочие принадлежности для установки бетонной формы
Стоимость сопутствующих материалов и материалов, обычно требуемых для установки бетонной опалубки, включая: армирующие материалы и добавки, изоляционные материалы, очистку и химическое выделение агенты.
134 квадратных фута 49,24 $ 54,29 $
Пособие на оборудование для установки бетонной формы
Затраты на специальное оборудование, используемое для повышения качества и эффективности работы, в том числе: пневматический гвоздезабиватель, 12-дюймовая торцовочная пила и 3 шт. / 4 «рубанок электрический. Посуточная аренда. Расходники доп.
134 квадратных фута 49,24 $ 54,29 $
Опция: выемка грунта
Выкапывайте грунт ручными инструментами на равномерную глубину ниже конечного уровня поверхности — до максимальной глубины 8 дюймов.Для тротуаров, плит и проездов. Раздайте материалы для раскопок на месте.
134 квадратных фута 49,24 долл. США 54,29 долл. США
Минимальный неиспользованный труд
Остаток минимальной платы за труд в размере 2 часов, которую можно использовать для других задач.
Итого — стоимость установки бетонной опалубки
на квадратный фут
