Утепление свайного фундамента: разбираем последовательность работ. Утепление ростверкового фундамента


Утепление свайного фундамента

Основание дома больше всего контактирует с влагой, поэтому утепление фундамента опирается на качественную гидроизоляцию. Исключение только для особого типа конструкций с приподнятым над землей ростверком. Бетон здесь изолируется еще в процессе заливки, а первый венец дома находится далеко от промерзлого грунта. Стоит ли тогда делать утепление свайного фундамента? Если «да», то как?

Да или нет?

Технология сборки легких домов на сваях обязательно включает плотное утепление подполья. Но при этом нижняя часть стен остается «мостиком холода» для домашнего тепла. А если первый этаж обогревается «теплым полом», то потери уже можно считать в денежном эквиваленте. Да, утепление свайного фундамента помогает экономить на отоплении.

Как делать утепление свайного фундамента.

Свайно-винтовой, столбчатый и свайно-ростверковый фундаменты утепляются по схожей схеме. Гидроизоляцией покрываются все элементы верхней части ростверка. Очищенный металл обрабатывается битумной или полимерной мастикой, полимочевиной, дерево пропитывается антисептиками. После, из кирпича или декоративных панелей сооружается фальш цоколь.

Для кладки создается армированный фундамент, глубиной 20-30 см. Кирпичные ряды соединяются с первым венцом дома вертикальными шпильками через каждый метр. К возведенной стене крепится пенопласт, пеноплекс. Клеевой состав для утепления свайного фундамента наносится на весь лист. Стыки и середина фиксируются 5-6 дюбелями-зонтиками. Снаружи утеплитель защищается штукатуркой (2мм), молярной сеткой, плюс еще одним слоем штукатурки (3мм). Армирующая сетка настилается перехлестом в 10 см, углы прикрываются перфорированными уголками. Финишируется отделка декоративной плиткой, камнем или латексной краской.

Под отделочные панели привариваются металлические направляющие (не дерево). Двух контуров профилированной трубы 20*30 мм достаточно. Закрепляется отделка с минимальным зазором, так компенсируется температурное сжатие/расширение, особенно, если пластик жесткий. По линии соприкосновения панелей с грунтом периметр дома обкапывается на 10 см в глубину. Дно застилается рулонной гидроизоляцией с заходом на отмостку, засыпается керамзитом. При доступе к пространству между грунтом и ростверком на отделку изнутри напыляется вспененный пенополиуретан. Это самый удобный бесшовный способ утеплить фундамент с ростверком изнутри.

Панели либо сайдинг под утепление основания выбираются цокольные, а не стеновые, они более прочные.

Утепление свайного фундамента
Важные моменты.
  1. Даже в утепленном свайном фундаменте оставляются продухи для вентиляции подполья (закрываются мелкой сеткой от грызунов).
  2. Вокруг дома создается отмостка для отвода дождевой воды от бетона.
  3. Фундамент часто выступает за плоскость наружных стен, поэтому цокольная часть сверху закрывается планкой.

Рабочее утепление свайного фундамента создает воздушную прослойку, которая отделяет теплое подполье от экстремальных температур снаружи. Усиленное хорошей отмосткой по периметру оно долго оберегает основу дома от трещин, а бюджет от дыр.

xn--c1ac3aaju.net

Утепление фундамента и отмостки - Всё о фундаменте

плита – теплоизоляционный слой создается на боковых стенках

Утепление фундамента плитного

Внимание: Если жилище сезонное, отопления не имеет, теплоизолятор закладывается по всему периметру – под полами + плитой, лентой или столбами. Для построек временной эксплуатации, где обогрев включатся периодически, утепляется и наружная поверхность фундамента, и весь периметр дома под ним.

Теплоизоляция отмостки

Необходимость утепления отмостки обусловлена прилеганием к подземной несущей конструкции пучинистых грунтов. Если заложить под бетонную стяжку слой пенополистирола шириной 0,6 – 1,5 м, можно исключить промерзание этих почв, добиться минимального вспучивания, не оказывающего значительных нагрузок на силовые конструкции.

Технология теплой отмостки

Внимание: Теплоизоляция отмостки должна примыкать к вертикальному слою утеплителя, которым клена внешняя поверхность фундамента. Любые мостики холода приводят к снижению эффективности, деньги расходуются напрасно.

Утепление в зависимости от отопительного режима

Из вышеизложенного понятно, что утепление фундамента направлено на снижение теплопотерь и сил пучения. Поэтому для разных эксплуатационных режимов постройки применяют не одинаковые схемы теплоизоляции.

Постоянный обогрев

Если здание эксплуатируется всесезонно, в основании под ним сохраняется положительная температура. Промерзают только прилежащие грунты при высоком содержании глины. Поэтому используется следующая схема теплоизоляции:

  • вертикальная изоляция – оклеивание наружных граней ленты, плиты, столбов пенополистиролом, напыление пенополиуретана, засыпка траншей опилками или керамзитом
  • горизонтальное утепление – только для малозаглубленных конструкций на чрезмерно пучинистых почвах, теплоизолятор закладывается под подошву, поэтому должен иметь высокую плотность, не сминаться под весом здания
  • утепление отмостки – укладка кольца вокруг здания шириной 0,6 – 1,5 м

Теплоизоляция отапливаемого жилища

Внимание: Отмостка обладает незначительным весом, всегда сохраняется возможность вспучивания в морозы. Поэтому рекомендуется примыкать стяжку к цокольной облицовке через демпферный слой, а не опирать на нее цокольный сайдинг, кирпичную кладку, прочие декоративные покрытия.

Отсутствие отопления

Поз садовыми/дачными домиками грунт промерзает полностью в отсутствие обогрева. Поэтому применяется другая схема теплоизоляции фундамента:

  • на уровне подошвы ленты, столбов либо плиты укладывается горизонтальный слой пенополистирола толщиной 10 – 20 см, сохраняющий тепло недр, не дающий промерзать почве
  • вертикальный слой отсутствует, так как снижать теплопотери в отсутствие источников тепла бессмысленно
  • под отмостку так же закладывается ЭППС, расширяющий зону положительных температур внутри земли

Теплоизоляция здания неотапливаемого

Внимание: За счет сплошного утепления периметра постройки повышается объем земляных работ, смета строительства. Однако без этого существует риск изменения геометрии и разрушения бетонных конструкций уже после первой зимовки.

Периодическое включение обогрева

К постройкам периодической эксплуатации относят дачи и бани. В первом случае во время зимних визитов раста

Свайного фундамента: технология утепления

Утепление фундамента необходимо исключительно для снижения сил пучения либо комфортной эксплуатации подземного этажа. Свайным фундаментам, опускающимся ниже отметки промерзания, силы пучения не страшны. Подвального этажа в этих конструкциях не может быть в принципе. Подполье свайного фундамента не отапливается, земля промерзает полностью. Поэтому, утеплять здесь нечего.

Статистика свидетельствует, что в 5% случаев подполье коттеджей, размещенных на участках с серьезным перепадом высот, эксплуатируется в режиме мастерской, подсобного помещения. В этом случае здесь устанавливается отопительный прибор, забирка утепляется по технологии вентилируемого фасада.

Однако в отсутствие утепленного пола затраты на отопление огромны, необходима качественная вентиляция. В противном случае испарения из почвы приведут к разрушению полов первого этажа, прочих конструкций силового каркаса здания. По этой же причине не рекомендуется складирование/хранение в подполье пиломатериалов.

Конструкция свайного фундамента

Винтовые сваи выбирают для легких построек либо при сложных эксплуатационных условиях. Буронабивными сваями экономят бюджет строительства. Низкие ростверки либо погружены в землю, либо начинаются от ее поверхности, защищая пол нижнего этажа от продувания. Висячие ростверки – это незащищенное подполье, которое и пытаются утеплить застройщики, не обладающие практикой, профильным образованием.

При использовании висячего ростверка изготовление пола по грунту невозможно. В 90% случаев используются полы по лагам, которые можно утеплить базальтовой ватой по черновому полу. Работы производятся изнутри, никакого отношения к утеплению свайного фундамента не имеют.

Почему невозможно утеплить свайный фундамент?

Независимо от вида теплоизоляционного материала, каждый из них предназначен для сохранения тепла в помещении. В подполье свайного фундамента нет, ни обогревателей, ни теплого воздуха, потому утепление невозможно в принципе:

  • даже при эксплуатации теплого пола в жилище, теплый воздух поднимается вверх, попасть в подполье не может, согласно законам физики
  • на грунте, внутри него нет теплоизоляционных материалов, как у плитного фундамента, поэтому геотермальное тепло в подполье так же отсутствует

Утепление холодных воздушных масс – в прямом смысле деньги на ветер. Однако, чрезмерное проветривание охлаждает полы снизу, повышая эксплуатационный бюджет, под здание попадают ливневые, паводковые воды, испарение наносит ущерб силовому каркасу дома.

Проблему решает конструкция фальш-цоколя, имеющая название забирка. Она изготавливается кладкой в полкирпича либо облицовкой цокольным сайдингом каркаса, закрепленного на трубах свайного фундамента. Однако в ней необходимо оставить продухи вентиляции для проветривания подполья.

Что нужно утеплять в коттедже на свайном фундаменте?

Определившись, что забирку теплоизолировать не нужно, необходимо обратить внимание на узлы ввода коммуникаций. Трубопроводам водопровода, системы водоотведения утепление требуется в обязательном порядке. Жидкости имеют, хоть и невысокую, но плюсовую температуру, которую необходимо сохранить несколькими слоями утеплителя внутри подполья фундамента, под землей до отметки промерзания в регионе.

Узел ввода трубопровода водообеспечения

Труба ХВС проходит ниже отметки промерзания почвы, после чего поднимается к подошве здания, проходит по воздуху подполья до пола. Утепление этой инженерной системы происходит следующим способом:

  • изоляция полистирольными скорлупами под землей (обычно на глубину 1,5 – 2 м)
  • обмотка двумя слоями минваты в подполье фундамента со слом гидроизоляционного материала
  • монтаж греющего кабеля в узлах ввода в здание

На практике греющий кабель используют по всей длине трубопровода, гарантированно защищая коммуникации от промерзания.

Узел выхода канализации

Утепление канализации проще, дешевле предыдущего случая. Стоки при выходе из жилища имеют высокую температуру, не могут замерзнуть при прохождении подполья фундамента. Поэтому под землей их защищают скорлупами, в воздухе укутывают одним слоем базальтовой или стеклянной ваты.

Газовая линия морозов не боится, ее утеплять не имеет смысла. То же самое относится к силовому кабелю электрообеспечения.

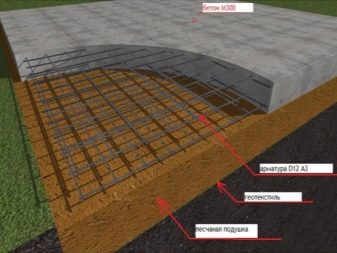

Плитный ростверк по сваям – исключение из правил

Свайный фундамент требует утепления в единственном случае – монолитный плитный ростверк по оголовкам СВС или буронабивных свай. При выборе этой технологии на ровном участке без перепада высот для экономии бюджета строительства, снижения трудозатрат плита отливается в опалубку по грунту. Застройщик избавляется от нижних щитов опалубки (которые крайне сложно демонтировать впоследствии), получая при этом нагрузки от сил пучения, которые способны оторвать плиту ростверка от свай. В этом случае технология утепления имеет вид:

  • удаление плодородного слоя (котлован глубиной 50 см)
  • изготовление буронабивных свай или вкручивание СВС
  • засыпка подушки из нерудного материала (песок 20 см + столько же щебня)
  • заливка в опалубку бетонной стяжки (5 см толщины)
  • гидроизоляция бетонной подготовки
  • укладка двух слоев экструдированного пенополистирола (20 см в общей сложности)
  • армирование, заливка 10 см плиты, в бетон которой утоплены оголовки свай
  • гидроизоляция верхней плоскости, торцов монолитной конструкции

Ребра жесткости на подошве плитного ростверка не нужны. Ввод коммуникаций осуществляется перед изготовлением фундаментной подушки. Отмостка утепляется пенополистиролом на уровне подошвы плиты, защищая от бокового промерзания. Коммуникации утеплять не нужно, в отличие от прочих ростверковых фундаментов.

Указанная технология обходится слишком дорого, используется редко. Забирки сборных ростверков (брус или двутавр) по винтовым сваям, монолитных по буронабивным сваям утеплять не нужно. Достаточно гидроизоляции облицовочного материала на уровне земли.

Как утеплить свайный фундамент?



Качество фундамента определяет очень многое в технических характеристиках будущего дома. От того насколько теплым будет основание постройки, зависит и комфортность нахождения в ней. Особое внимание стоит уделить утеплению свайного фундамента.



Он возводится для большинства жилых построек, и потому его теплоизоляция крайне важна. Если ее нет, даже когда утеплены стены и крыша, ждать особого тепла в помещении не приходится. Утепление свайного фундамента своими руками имеет ряд особенностей, которые следует учитывать, приступая к работам. Без этого провести качественную и долговечную теплоизоляцию невозможно.

Способы утепления


В зависимости от того какую конструкцию имеет фундамент постройки и какими финансовыми средствами располагает человек, выбирается один из нескольких вариантов утепления свайного фундамента. Способы утепления фундамента следующие:



  • •    внутреннее и внешнее утепление (комбинированное). В этом случае утепление будет максимально качественным. Начинают такие работы с утепления ростверка свайного фундамента, а затем возводят каркас цоколя с его внутренним и внешним утеплителем, а также проводят работы и по защите от проникновения влаги;
  • •    утепление свайного фундамента снаружи. Эта работа ведется по периметру фундамента с внешней стороны. Вариант оптимален для домов, имеющих небольшое расстояние между полом и землей (низкий фундамент).
  • •    Внешнее утепление со стороны пола. Применяется такой метод, если нельзя воспользоваться двумя предыдущими. Как правило, связано это бывает с очень большим расстоянием между землей и полом.




В независимости от того каким способом будет проводиться утепление свайного фундамента, важно сделать это качественно с применением надежных материалов, отвечающих всем техническим требованиям.

Материалы для утепления


Выбор материала для утепления свайно-винтового фундамента дело очень ответственное, поэтому при покупке важно заранее знать основные характеристики тех и иных утеплителей. Есть общие требования, которым они непременно должны соответствовать; а также каждый материал имеет свои специфические особенности, которые надо учесть при приобретении. Влияет на выбор и метод утепления. Любой материал для теплоизоляции непременно должен обладать:



  • •    устойчивостью к перепадам температур и морозостойкостью. Качественный утеплитель переносит очень низкие температуры без порчи;
  • •    влагостойкостью;
  • •    безопасностью для здоровья человека.


Как правило, когда говорят об утеплении фундамента на сваях, речь идет об утеплении цоколя. Материалов для этих целей на сегодняшний день достаточно много, и потому при выборе можно учесть и финансовые возможности и условия эксплуатации. Для теплоизоляции цоколя применяют: керамзит, пенополиуретан, пенополистерол, пенопласт. Каждый из них имеет свои сильные и слабые стороны, на которые стоит обращать внимание при покупке. Так, например, хорошо защищающий от холода пенопласт быстро приходит в негодность при повышенной влажности.

Утепление ростверка


Утепляя фундамент, необходимо покрыть теплоизоляционными материалами и ростверк. В этом случае тепло в доме практически не будет теряться через основание, да и срок службы фундамента продлится за счет того, что утеплитель дополнительно упрочнит его.



Утепление свайно-ростверкового фундамента часто происходит с использованием жидкого материала. Как правило, выбирается пенополиуретан, так как он кроме высокой теплоизоляции и гидроизоляции обеспечивает еще и защиту от грызунов, которым не под силу прогрызть его.




Наносится материал при помощи специального распылителя. Перед тем как начинать работы, важно хорошо размешать состав для получения однородной массы. Если нет возможности приобрести для этой цели специальный инструмент, можно применить и обычную кисть, но в этом случае процесс будет более трудоемким. Спустя несколько часов после нанесения первого слоя материала следует нанести второй.

Утепление пола


Как бы хорошо не был теплоизолирован фундамент, уделить внимание утеплению пола все равно придется. Если этого не сделать, он, несмотря на все усилия, будет холодным. При свайной конструкции фундамента пол утепляют изнутри в цокольном пространстве. Все работы проводят в определенном порядке.







Вначале на поверхности фиксируют материал для пароизоляции, затем на него накладывается слой утеплителя, а после производится укладка досок. Таким же образом можно проводить утепление полов помещений, находящихся над не отапливаемыми подвалами.


Утепление пола на свайном фундаменте обязательно и отказываться от него с целью экономии средств при строительных работах нельзя. Если полы не утеплить, обязательно будет происходить потеря тепла через фундамент, даже качественно утепленный. Не стоит также экономить и на самих материалах для теплозащиты дома, так как низкокачественные будут либо плохо сохранять тепло, либо иметь недопустимо короткий срок службы; и в скором времени потребуются сложные работы по повторной теплоизоляции.


Ставший сейчас широко распространенным свайный фундамент, несмотря на бытующее мнением о том, что постройка на нем будет холодной, показывает отличные результаты, когда добротно утепленный он прекрасно сохраняет тепло. Главным требованием к утеплению фундамента на сваях является качество выполнения работ, для чего стоит посмотреть видео. Это особенно актуально для тех, кто, не имея строительного опыта, решил проделать все самостоятельно.

что это такое, с монолитным ростверком на сваях, плюсы и минусы, пошаговая инструкция по монтажу своими руками

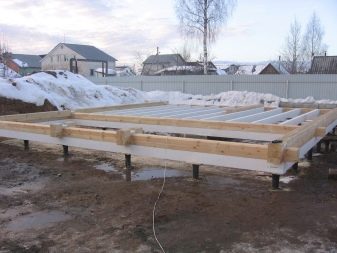

Для строительства зданий жилого и промышленного назначения используется фундамент различных видов, но особого внимания заслуживает свайно-ростверковая конструкция. Ее обычно выбирают в тех случаях, когда на земельном участке наблюдаются резкие перепады рельефа, пучинистый и слабый грунт. Хорошо подходит этот тип основания и для застроек местностей, расположенных в зоне вечной мерзлоты.

Технические характеристики

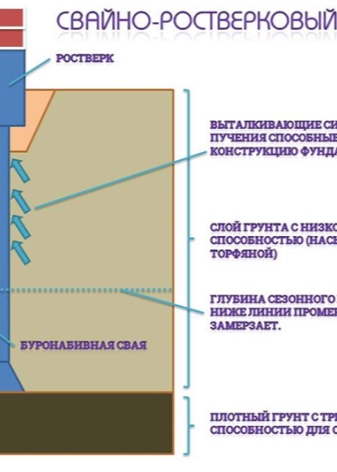

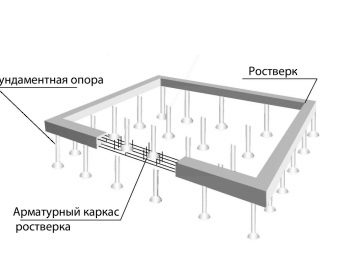

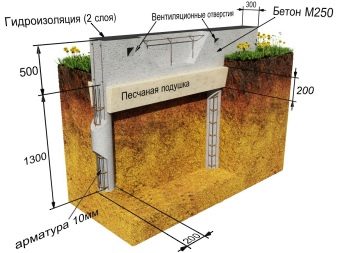

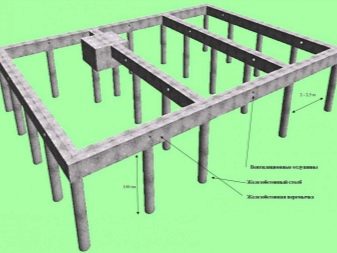

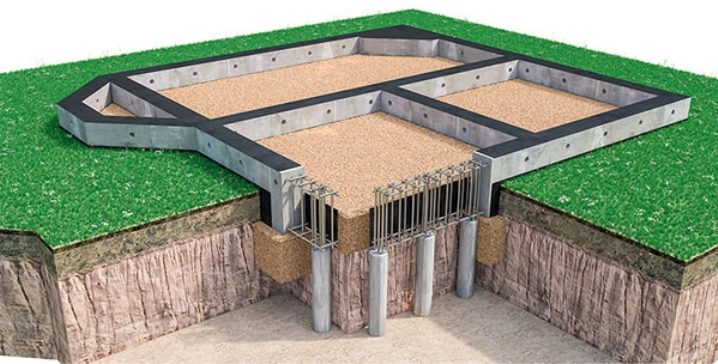

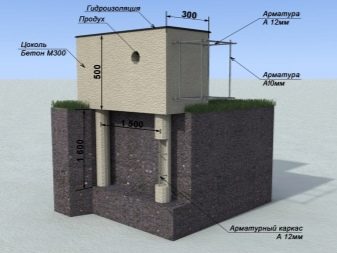

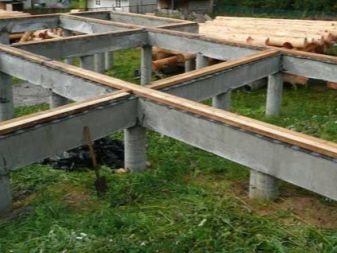

Свайно-ростверковый фундамент представляет собой железобетонное, деревянное или стальное основание, залитое бетоном, в котором все элементы соединены в единую конструкцию. Его устройство может быть как с монолитным видом закладки (перекрытое плитой), так и выстроенное с помощью висячей ростверки. Висячий фундамент характеризуется открытым зазором между поверхностью почвы и ростверком, его необходимо дополнительно утеплять и накрывать гидроизоляцией. Что же касается монолитного варианта, то он формируется из бетонного каркаса, в котором высота платформ выравнивается сваями разной длины.

Так как во время укладки основания используются сваи, заглубленные в грунт между несущим слоем и нижним уровнем промерзания, то распределить нагрузку здания между ними сложно. Поэтому часто свайно-ростверковый фундамент выполняется сборным из швеллера и бруса. Все опоры такой конструкции крепятся в узел с помощью специальных лент и бетона. Стоит заметить, что комбинация ростверка и свай придает несущему основанию надежность и устойчивость.

В зависимости от того, какой закладывается фундамент (деревянный, металлический, бетонный или железобетонный), основание под застройку приобретает разные технические характеристики. Согласно предписаниям СНиП, допускается строительство конструкций с низкими и высокими ростверками, которые располагают выше уровня земли. Их обычно делают из металлических труб большого сечения или из бетона. При этом изготавливать ростверки из бетона намного сложнее, так как необходимо точно рассчитывать место заливки ленты от почвы.

Главной особенностью фундамента считается то, что ростверки, входящие в его устройство, отлично выдерживают неравномерные нагрузки, обеспечивая основанию жесткое сопряжение. Ростверки перераспределяют нагрузку, в результате чего на сваи передается уже «выровненный» вес здания, и постройка защищается от образования трещин в стенах.

Предназначение

В отличие от других видов оснований, свайно-ростверковый фундамент идеально распределяет несущие нагрузки от строений на грунт, поэтому выбирая его, можно быть уверенным, что новое здание надежно прослужит не один десяток лет и будет защищено не только от резких перепадов температуры, но и от сейсмической активности. Подобные конструкции широко применяются как для общественного, так и для индивидуального строительства. Особенно хорошо подходят для участков, расположенных на склоне с пучинистой вечномерзлой почвой и сложным рельефом.

Кроме этого, такие фундаменты рекомендуются:

  • для постройки кирпичного дома;
  • в каркасном строительстве;
  • для сооружений из газосиликатных блоков;
  • на почвах с повышенной плотностью;
  • при высоком размещении грунтовых вод;
  • на нестабильной почве с плывунами.

Свайно-ростверковая конструкция позволяет также настилать полы непосредственно по грунту без выполнения дополнительного выравнивания поверхности и заливки глубокой ленты, так как установленные различной высоты сваи компенсируют все неровности, устраняя перепад высот. Можно использовать такой фундамент и при строительстве зданий с весом, превышающим 350 тонн, – он получится намного надежнее и экономичнее, чем ленточное или плиточное основание. Но в этом случае придется в проект заложить повышенный коэффициент запаса прочности, который должен составлять не 1,2, как обычно, а 1,4.

Достоинства и недостатки

Свайно-ростверковый фундамент является единой системой, состоящей из ростверка и опор.

Благодаря наличию в конструкции бетонной основы, укрепленной армированными элементами, основание выступает надежной опорой для зданий и характеризуется некоторыми преимуществами.

  • Высокая экономическая выгода. Установка не требует больших финансовых затрат, так как земельные работы сводятся к минимуму.
  • Устойчивость. Большая несущая способность дает возможность возводить многоэтажные здания с использованием в их отделке тяжелых строительных материалов.
  • Расширенный охват строительства. По сравнению с другими видами фундаментов застройки территорий можно выполнять на любых типах грунта, которые не подходят для закладки традиционных оснований. Трудная геометрия ландшафта, косогоры и склоны не являются преградой для работ.
  • Возможность формирования набивных свай отдельно от ростверка. Благодаря этому нюансу бетонная смесь значительно экономится. Кроме этого, можно использовать как готовый, так и самостоятельно приготовленный раствор.
  • Удобное расположение свай с кабельными линиями и подземными трубопроводами. Это упрощает создание проекта и не нарушает функциональность настроек.
  • Высокая прочность. Монолитная связка ростверка и опор защищает конструкцию от усадки грунта, поэтому строение при эксплуатации не ломается и не деформируется.
  • Отсутствие подготовительных работ. Чтобы заложить свайно-ростверковый фундамент, нет необходимости формировать котлован, что упрощает строительный процесс.
  • Хорошая теплоизоляция. Пространство между землей и основанием благодаря повышенному обустройству ростверка не пропускает холодные потоки воздуха – это сокращает тепловые потери и делает здание теплым.
  • Отсутствие риска затопления. Свайные конструкции, возвышенные над поверхностью земли до двух метров, защищают строение от возможного подтопления.
  • Простота установки. Обладая минимальными строительными навыками, такой фундамент вполне реально воздвигнуть своими руками, не прибегая к помощи мастеров и не используя землеройные устройства.
  • Небольшие сроки работ.

Вышеперечисленные плюсы актуальны только в том случае, если установка основания выполнена с соблюдением всех технологий строительства, и здание эксплуатируется согласно рассчитанным для него нагрузкам.

Помимо достоинств, у этого вида фундамента имеются и минусы:

  • Невозможность строительства на каменистой почве – твердые минеральные породы делают невозможной установку свай.
  • Проблематичный монтаж на участках с горизонтальным смещением. Не рекомендуется осуществлять работы на почвах, которые могут просесть, иначе нарушится устойчивость опор, и грунт провалится.
  • Для зданий, строительство которых планируется в суровых климатических регионах с низкой температурой, придется продумать дополнительные мероприятия по укладке высококачественной теплоизоляции.
  • Не предусмотрены такие основания для реализации проектов домов с подвалом и цокольным этажом.
  • Сложность расчета несущей способности опор. Самостоятельно просчитать этот показатель трудно. В случае малейших неточностей фундамент может дать перекос, и в результате изменится геометрия всей конструкции.

Несмотря на недостатки, свайно-ростверковый фундамент хорошо себя зарекомендовал у строителей и получил только положительные отзывы владельцев домов.

Виды

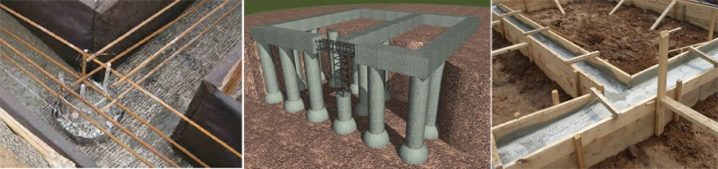

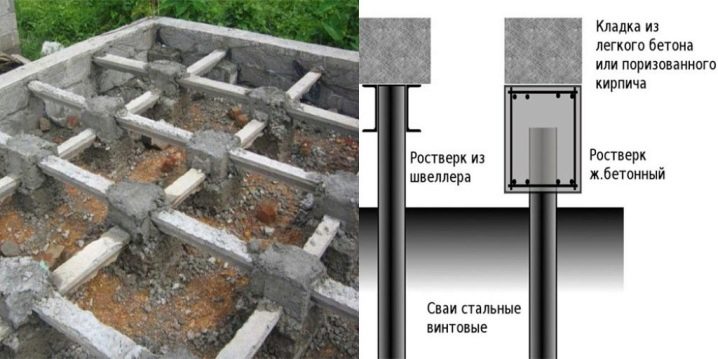

Опоры, которые используются при строительстве свайно-ростверкового основания, выбираются в соответствии с нагрузкой здания, видом почвы и климатическими условиями. Их могут изготавливать как из металла, бетона, дерева, так и из комбинированных материалов.

Поэтому в зависимости от характеристик свай и способа их установки различают некоторые разновидности фундамента.

  • Винтовой. Его делают из полых металлических труб с открытым концом. Работы выполняются вручную или с помощью специальной техники. Чтобы конструкция на винтовых опорах получилась прочной, и трубы были защищены от окисления, их полую часть заливают раствором.
  • Буронабивной. Формируется на земельном участке путем заливки бетона в ранее подготовленную армированную скважину, расположенную на забивных сваях. Набивной фундамент обладает высокой прочностью.
  • Железобетонный. Монтаж осуществляется при помощи готовых железобетонных опор, устроенных в скважину.
  • Забивной. Как правило, такие основания выбирают для строительства крупных объектов. Опоры забиваются при помощи специальной техники, после чего заливается бетонный раствор.

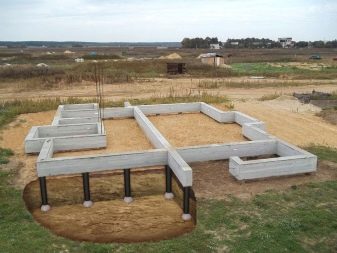

Помимо этого, фундамент может отличаться глубиной заложения ростверка и бывает:

  • заглубленным;
  • наземным;
  • поднятым над землей на высоту от 30 до 40 см.

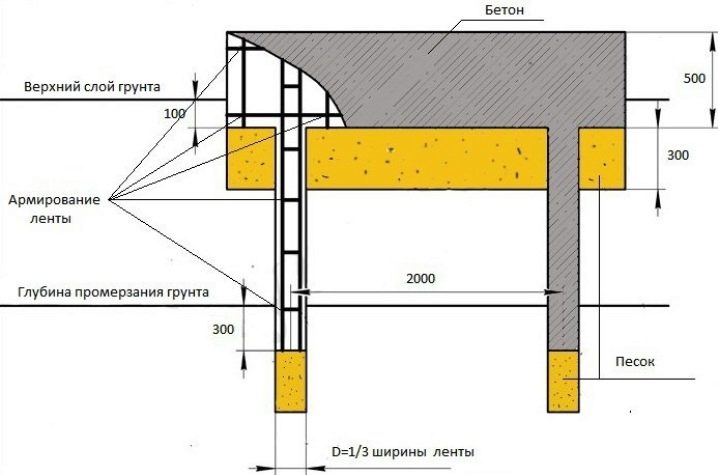

Заглубленный ростверк обычно используют при установке свай, предназначенных под тяжелые строения из газобетона или кирпича. В таком случае дополнительно выполняют обвязку плитой, и фундамент может служить цокольным этажом здания. Что же касается строительства деревянных конструкций, то для них идеально подходит фундамент с поднятым ростверком – это позволяет экономить средства на строительном материале, и приподнятая постройка будет защищать от пучения грунта.

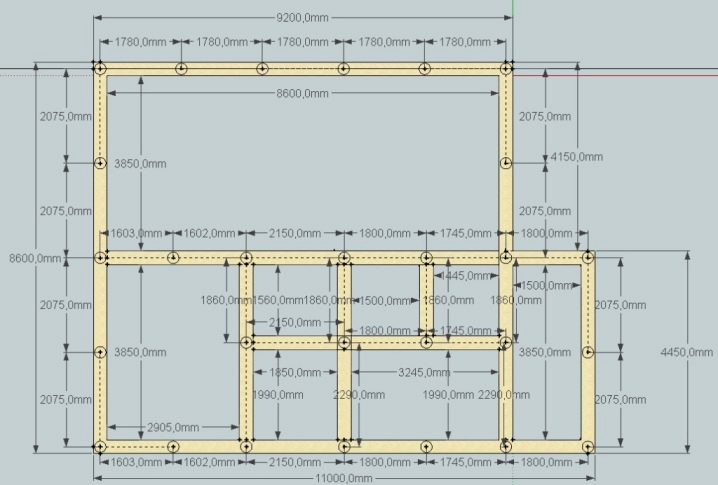

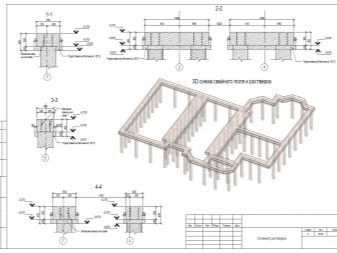

Проектирование и расчет

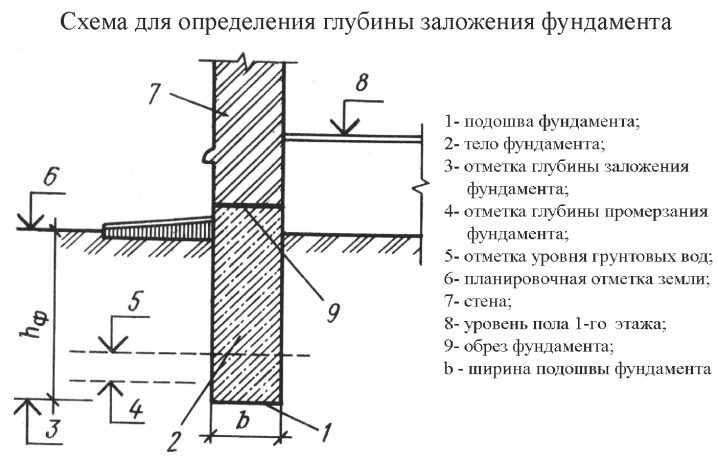

Важным моментом перед закладкой фундамента считается его точный расчет. Для этого создается проект и план будущего здания. Затем рисуется чертеж основания, и обязательно указывается схема закладок свай, учитывая их расположение в местах пересечения с простенками и в углах. Нужно предусмотреть так, чтобы ширина между сваями составляла не менее 3 м. Если же расстояние до их края будет более трех метров, то потребуется монтаж дополнительных опор. Помимо этого, следует рассчитать площадь свай – для этого вначале делается определение их количества, выбирается минимальная высота и толщина.

Для правильных расчетов необходимо также знать и некоторые другие показатели:

  • массу будущего здания – подсчитать необходимо не только все отделочные материалы, но и примерный вес внутренней «начинки»;
  • опорную площадь – с помощью известного веса конструкции и коэффициента надежности легко определяется нагрузка на опоры;
  • размеры и площадь сечения свай – благодаря известному количеству опор их число можно умножить на выбранную площадь и получить нужное значение.

Все результаты нужно сравнить с ранее определенной опорной площадью. В некоторых случаях приходится уменьшать или увеличивать площадь опор, так как их несущая способность будет зависеть от диаметра и типа грунта.

Этапы строительства

Фундамент на сваях и ростверке представляет собой сложную конструкцию, но его вполне реально изготовить своими руками. Чтобы такое основание надежно прослужило, во время работ должна использоваться специальная технология ТИСЭ и пошаговая инструкция установки.

Возведение свайно-ростверкового фундамента предусматривает выполнение следующих работ:

  • расчет основания и создание проекта;
  • подготовка и разметка строительного участка;
  • бурение скважин и рытье траншей;
  • формирование опалубки;
  • армирование;
  • заливка бетонным раствором и жесткая заделка швов.

Каждый из вышеперечисленных пунктов важен, поэтому на каждом этапе строительства следует проверять контроль качества, так как малейшая ошибка или неточность потом негативно скажется на эксплуатации здания.

Нанесение разметки

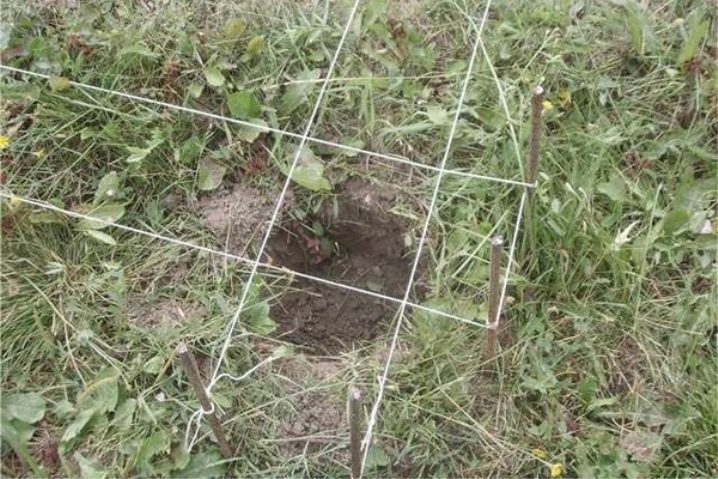

Перед началом стройки тщательно подготавливают рабочее место. Для этого, в первую очередь, участок очищают от механических препятствий в виде камней, корней и деревьев. Затем землю хорошо выравнивают и снимают плодородный слой. После этого наносят разметки, указывающие месторасположение свай. Работу выполняют с помощью шнура и деревянных кольев.

Разметки нужно установить строго по диагоналям. Шнуры натягиваются для отметок внутренней и внешней поверхности стен. Если будет допущена неточность, то получатся отклонения от проекта, и фундамент при эксплуатации может искривиться.

В том случае, когда на участке наблюдаются небольшие перепады высот, разметку выполнить легко. Для территорий со сложным рельефом потребуется помощь опытных мастеров. Особое внимание нужно уделять также углам здания – они должны составлять угол 90 градусов.

Копка траншеи

После того как определены границы фундамента, можно приступать к земляным работам. Вначале под ростверк роют траншею, затем сверлят лунки, в которые позже установятся сваи. Работы, как правило, осуществляются с помощью такого ручного инструмента, как лом, лопата и бур. Если позволяют финансовые возможности, то можно заказать специализированную технику.

В зависимости от назначения будущей постройки и типа почвы выбирают оптимальную ширину ростверка. Для хозяйственных объектов допустимым показателем считается 0,25 м, для подвижных – 0,5 м, а для жилых домов эта цифра возрастает до 0,8 м. Что же касается глубины, то ростверк может залегать на 0,7 м.

В вырытой канаве необходимо проверить дно и стены на ровность – в этом поможет лазерный уровень. После этого на дно траншеи ложится песчаная подушка, песок выбирается крупной фракции. После его укладки поверхность смачивают водой и тщательно утрамбовывают. Песчаная подушка не может быть менее 0,2 м. Следующим этапом земляных работ станет подготовка отверстий под вертикальные сваи: лунки сверлятся глубиной 0,2-0,3 м.

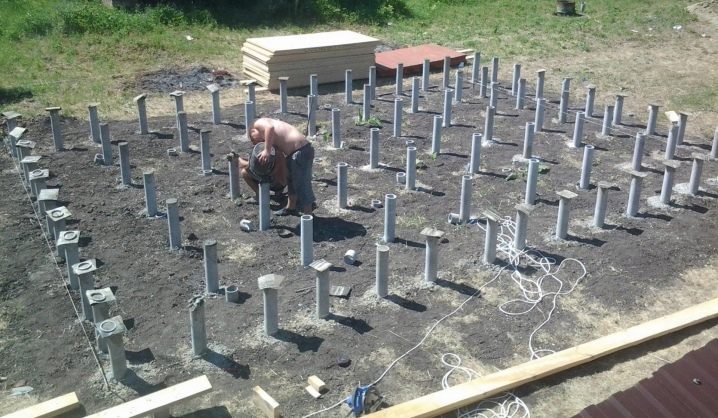

Затем в готовые ямы устанавливают трубы, которые будут играть роль опалубки, и дно застилают гидроизоляционным материалом – это защитит конструкцию от влаги.

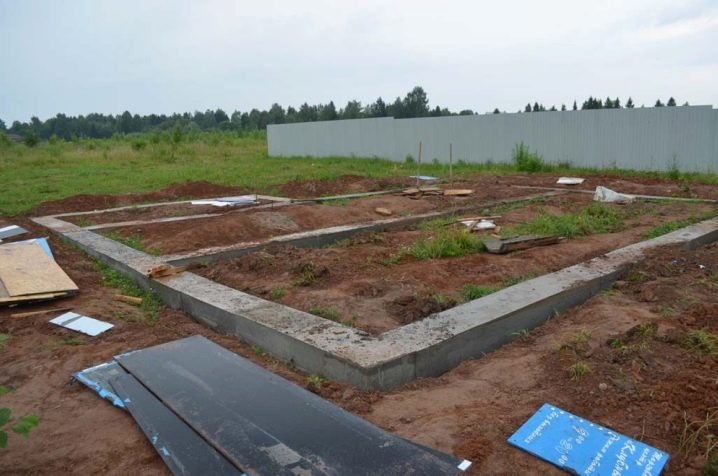

Установка ростверка

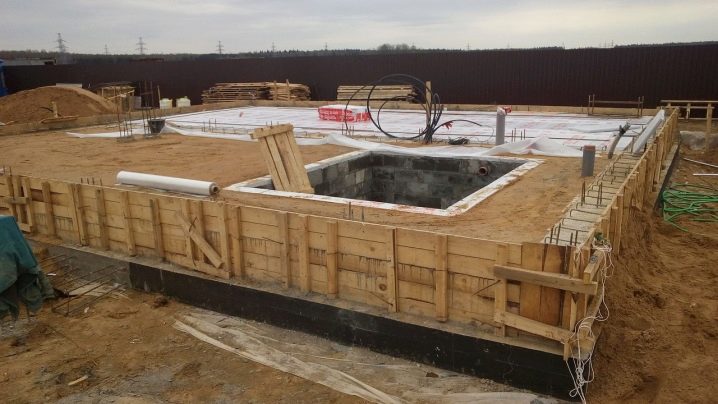

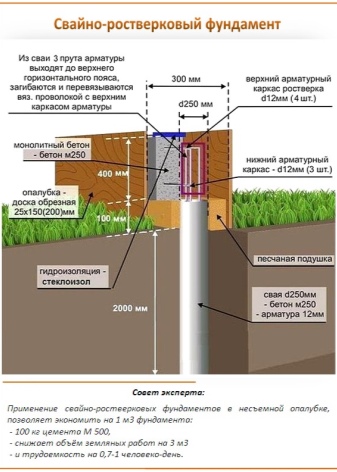

Немаловажным моментом в строительстве является монтаж ростверка. Чаще всего для работы выбирают металлический элемент, который легко приваривается к оголовкам свай. Чтобы конструкция равномерно передавала нагрузки, она должны быть размещена строго по горизонтали. В том случае, если устройство фундамента по проекту предусматривает использование железобетонного низкого ростверка, то дополнительно выполняют подсыпку из щебня средней фракции. Щебень насыпают в несколько слоев по 5 см и хорошо уплотняют.

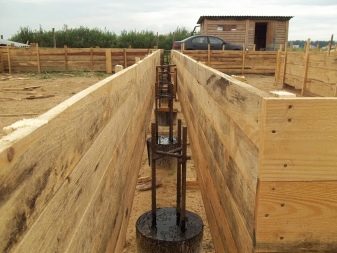

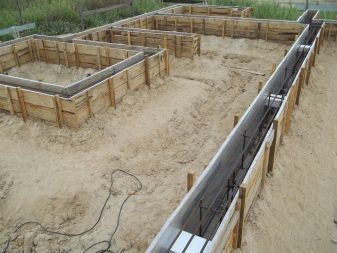

На подготовленное основание ставится опалубка. Ширина ее ленты должна превышать ширину стен, а высоту насчитывают в соответствии с показателями цоколя. Монтаж упоров и сборка щитов во многом напоминает технологию работ для ленточного фундамента.

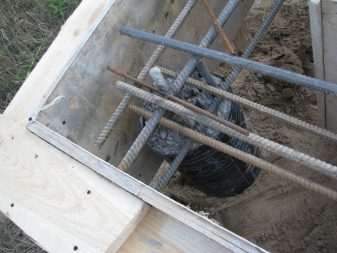

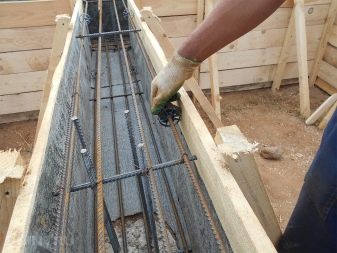

Что же касается армирования, то в большинстве случаев аналогично строительству ленты изготавливается снизу и сверху два пояса из ребристой арматуры. Их перевязывают между собой сваями. Концы арматуры, выходящие из свай, загибают: один ряд привязывают к верхнему поясу, а другой – к нижнему.

Выпуски арматуры не должны быть менее 50 мм от диаметров прутьев. Например, если применять арматуру с сечением 12 мм, то ее рекомендуется загнуть на 60 мм.

Укладка закладных деталей

После того как все работы по изготовлению каркаса закончены, необходимо продумать размещение систем коммуникаций. Для этого закладываются короба и трубы, через которые будет проходить канализация, электричество, водопровод и отопление. Нельзя также забывать и о прокладке труб под инженерные системы и продухи. Если этот этап не выполнить, то после строительства для монтажных работ придется долбить бетон, что может нарушить его целостность и повредить зданию.

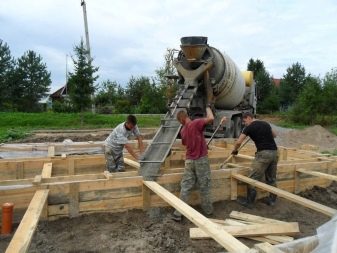

Заливка раствора

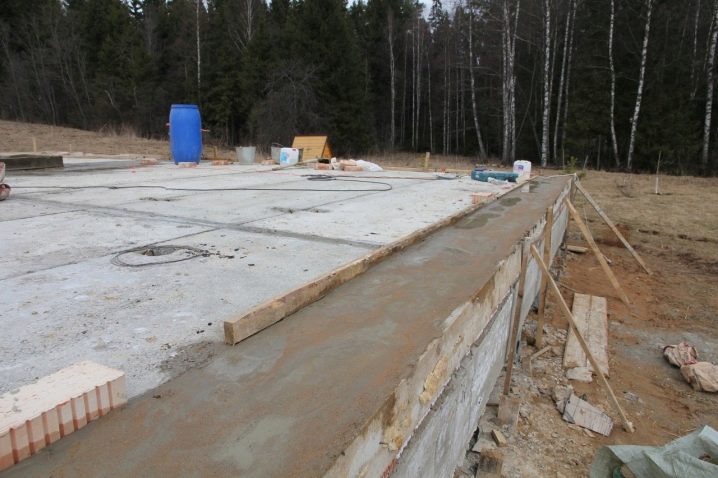

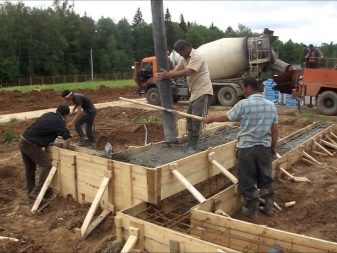

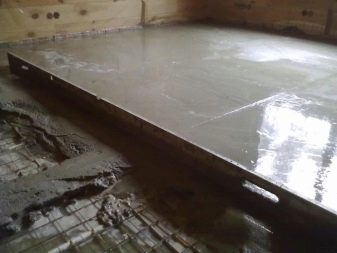

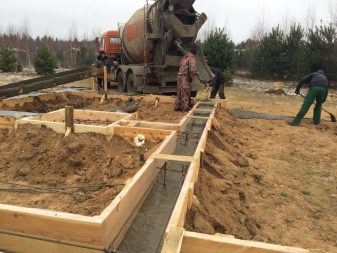

Завершающим этапом в установке фундамента является заливка бетонного раствора. Для бетонирования обычно применяют цемент марки М300, щебень и песок. Смесь готовится в соотношении 1: 5: 3. При этом раствор не просто заливают – его еще дополнительно вибрируют. Благодаря этому поверхность получается прочной и однородной.

В первую очередь, бетоном заливают отверстия, предназначенные под сваи, а потом – саму опалубку. Рабочий процесс желательно выполнять за один заход. Если же бетонировать поэтапно, то возможно появление неровностей и пузырьков воздуха. Оптимальной температурой для заливки считается +20С – при таком показателе опалубку можно будет снимать спустя четыре дня. За этот промежуток времени бетон приобретет прочность и станет готовым для проведения последующих строительных работ.

Иногда закладку основания осуществляют при температуре ниже +10С – в таком случае придется ждать полного высыхания не менее 2 недель. В зимнее время года залитый бетон понадобится дополнительно подогревать и утеплять.

Полезные советы

Свайно-ростверковый фундамент необходимо возводить правильно, придерживаясь всех технологий строительства, – это поможет увеличить его технические и эксплуатационные характеристики.

Если строительные работы выполняются начинающими мастерами, то им нужно учесть некоторые рекомендации опытных специалистов.

  • Начинать установку следует с расчетов. Для этого определяется тип грунта и глубина заложения ростверка. При недостаточной глубине закладки опоры здание может дать усадку и трещины, после чего даже разрушиться.
  • Огромную роль играет исследование почвы, от которого зависит несущая способность конструкции. Самыми большими показателями обладают скальные породы и каменистые грунты. Если неправильно определить состав почвы, то это приведет к ошибкам в расчетах нагрузки конструкции, в результате чего она погрузится в землю.
  • Между сваями и ростверком должна быть хорошая связь, так как под воздействием давления почвы неустойчивая конструкция может разрушиться.
  • В независимости от вида фундамента на глубину промерзания следует обязательно укладывать песчаную подушку – особенно это касается эксплуатации основания в зимний период. Мерзлый грунт может расширяться и вызывать разрывы ростверка.
  • Ростверк не должен соприкасаться с поверхностью земли или быть заглубленным в нее. Необходимо по всему периметру участка снять небольшой слой почвы, потом установить опалубку, засыпать песок и залить бетон.
  • Следует точно рассчитывать шаг между сваями. Этот показатель определяется в соответствии с нагрузкой на фундамент, диаметром и количеством арматуры.
  • Во время проведения армирования стоит предусмотреть нужное количество вентиляционных продухов. Все внутренние отсеки нужно соединить с выходами на улицу.
  • Огромную роль в устройстве основания играет утепление и гидроизоляция. Их следует уложить до того, как залить фундамент бетоном.
  • Дно котлована или траншеи необходимо делать утрамбованным и не разрыхленным. Нельзя допускать, чтобы на основание осыпалась земля со стенок. Кроме этого, от траншеи или котлована должны отходить осадочные воды, иначе дно намокнет и будет непригодным для заливки раствором. Недопустимо также в траншеях наличие излишней крутизны откосов.
  • Слабый грунт требует усиления сваями и хорошей засыпки.
  • Песок, который используется для засыпки воздушной подушки, следует обязательно увлажнять и распределять подушку под контур в обрез под углом 45 градусов.
  • Опалубку необходимо надежно закрепить, так как при заливке бетоном она может не выдержать нагрузку и разрушиться. Не допускается отклонение опалубки от вертикали больше, чем на 5 мм.
  • Высота фундамента делается с небольшим запасом на 5-7 см от высоты, указанной в проекте.
  • Во время армирования каркаса рекомендуется использовать стержни с суммарной площадью сечения не менее 0,1% от площади бетонного элемента. При этом лучше всего выбирать гладкую арматуру, не имеющую следов ржавчины, грязи и краски.
  • Нежелательно крепить арматуру с помощи сварки – это может нарушить ее прочность в местах соединения.
  • Марку бетона для заливки стоит выбирать в зависимости от конструкции основания и климатических условий региона.

О том, какие бывают конструктивные особенности свайно-ростверкового фундамента, смотрите в следующем видео:

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
