Вентиляция фундамента: Как сделать вентиляцию в фундаменте

Вентиляция фундамента — Екатеринбург — ВАЛ-Сервис

В вашем доме сгнил деревянный пол и по стенам ползет плесень? – это неправильная работа системы вентиляции. Очень часто строители при проведении строительно-монтажных работ пренебрегают таким важным вопросом как вентиляция фундамента, а между тем, без хорошо оборудованной вентиляции само здание может дать трещину, деревянные элементы строения просто прогниют, что приведет к риску разрушения. Поэтому рассмотрим, как правильно организовать вентиляцию фундамента

Вентиляция фундамента вопрос который необходимо планировать заранее, и, как правило, основой вентиляции служат отдушины которые представляют собой отверстия средних размеров, пробуренных под углом 2 градуса наружу для того чтобы образующийся в трубах конденсат вытекал наружу. С виду может показаться, что выполнить такое отверстие не составит труда, но всё же существуют определённые строительные правила по выполнению отдушин, иначе при неправильном исполнении и толк от такого отверстия будет невелик.

Количество вентиляционных отверстий в фундаменте

Среднего значения количества отдушин для вентиляции фундамента и их размеров не существует. Для каждого отдельного здания эти параметры вычисляются отдельно. Критериями подбора размера и количества отдушин являются: условия климата (его особенности), грунт, на котором будет возводиться строение, ландшафт местности. Например, для Екатеринбурга, если местность заболоченная, рекомендуется делать как можно больше вентиляционных отверстий, желательно, чтобы каждая стенка такого фундамента имела по одной отдушине.

простых правила вентиляции фундамента:


    1. Количество вентиляционных отверстий в фундаменте должно быть парным. Одно из них работает на приток, другое на отток воздуха.
    2. Если внутри фундамента есть изолированные помещения (без какого либо сообщения с другими помещениями) то количество отверстий должно быть не менее 2-х на каждую изолированную комнату.
    3. Диаметр вентиляционного отверстия определяется по формуле 1/200 от площади вентилируемого помещения. Тем не менее для Екатеринбурга, в заболоченных местностях или в местах с высоким уровнем грунтовых вод рекомендуется применить коэфицент 2.

Позвоните нам по тел. +7 (343) 382-47-87 для бесплатной консультации.

Зная небольшие особенности такого вопроса как вентиляция фундамента можно приступить к непосредственному его выполнению. Для этого понадобится подготовить следующие строительные инструменты и материалы: лопата, молоток, кувалда, сверла различных размеров, набор стамесок, трубы, имеющие круглое сечение (диаметра под размер вентиляционного отверстия), изготовленные из пластика или асбестоцемента, песок.

Вентиляция ленточного фундамента

Если фундамент является ленточным, то отверстия для вентиляции фундамента необходимо закладывать заранее, еще до того, как опалубка будет залита бетоном. Причем сделанные отдушины должны находиться на высоте не менее 30 см от планируемого уровня земли, чтобы сточные воды и иная влага не попали в саму отдушину.

Как только все необходимые инструменты и материалы будут собраны, можно приступать к основной работе по закладке продухов в фундаменте. Итак, первое, что требуется сделать, – это нарезать трубы кусками. Длина и ширина таких кусков не могут быть произвольными – длина подгоняется под размер опалубки, ширина подгоняется по основанию дома. Далее каждая из труб засыпается изнутри песком и закупоривается с обоих краев тряпкой или бумагой (в трубу не должен попасть строительный материал, а песок не должен высыпаться). После проведённых подготовительных работ трубы укладываются в заранее заготовленные места для них. Но сделать это нужно так, чтобы они плотно легли в отведенные места (фиксация должна быть сильной). Последнее, что остаётся сделать, – залить трубы бетоном и подождать, пока бетон полностью высохнет.

Отдушины могут быть деревянными (сделанными из брусков), но тогда нужно знать небольшие нюансы в их укладке. Сам процесс будет протекать аналогичным образом, но перед тем как положить бруски в подготовленные места, под них закладываются дополнительные брусья, которые вынимаются через месяц – когда залитый раствор застынет.

Что делать если вентиляция в фундаменте не заложена

Случаются такие ситуации, когда дом уже построен, но вентиляционные отверстия в нём не были заложены. Оставлять эту проблему нерешенной нельзя, а поэтому необходимо данный недостаток как-то устранить:

    • Первый способ, который можно применить для решения данной проблемы, – возвести цоколь на фундаменте. Для этого на цокольном этаже необходимо сделать отверстие (выемку) под вентиляцию. Для кирпичного цоколя будет достаточно поставить один из кирпичей ребром, таким образом образовав отдушину. Данный способ используют, если здание еще не успели достроить.
    • Второй способ – это бурение продухов в фундаменте установкой алмазного бурения. Сделанная отдушина закрывается металлической сеткой, которая будет являться одновременно элементом декора.

Наше портфолио

Вентиляция фундамента | СтройИнжиниринг

Строительство загородных домов и деревянных пристроек под Москвой чаще всего выполняется на ленточном фундаменте. Несмотря на экономические и технологические плюсы таких проектов, владельцы таких сооружений могут столкнуться с проблемой вентиляции фундамента.

Отсутствие продухов – отдушин для вентиляции фундаментов может привести к переизбытку влажности в цокольных помещениях и на 1-х этажах. При возведении дома, неграмотно выполненные вентиляционные отверстия в ленте устройства фундамента (без соответствующей проектной документации) являются причиной постоянной сырости, образования грибка, неприятными запахам и т.п. дискомфорту внутри него. Особенно остро данная ситуация ощущается на строительных объектах, расположенных в заболоченной местности, на глинистой почве и участках с плохой дренажной системой.

Правильная вентиляция для дома продухов — Можайское ш., Московская обл.

Устройство продухов проектируется на этапе закладки и армирования ленточного фундамента. Простейший путь – подготовка 2-х отверстий, расположенных с разных сторон в направлении друг против друга. Опытный проектировщик выяснит не только размеры цоколя, но и розу ветров для строящейся недвижимости. На основании исторической карты местности архитектор подготовит нужные продухи.

Важно оборудовать вентиляцию для фундамента до начала постройки. Отсутствие естественной вентиляции может не только нарушить климатический и душевный комфорт в частном доме, но и привести к заплесневению стен, полов, потолков в банных, подвальных, гаражных помещениях и пристройках. После того, как дом сдан в эксплуатацию, сверление вентиляционных труб может повредить его основе, разрушить целостность ленты и в результате привести к образованию трещин в стенах. Следует учесть, что коммуникации, трубы отопления, газоснабжения водопровода и канализации располагаются именно в полом цоколе коттеджа. Сырость в котельных, насосных и технических помещениях дома приведёт к быстрой коррозии и выходу из строя инженерных сетей.

В Подмосковном коттедже наши монтажники готовили систему приточно-вытяжной вентиляции с кондиционированием воздуха, для устранения проблем с проветриванием фундамента дома.

Требования к вентиляции ленточного фундамента

Ленточный фундамент укладывается по всему периметру здания и после его заливки не рекомендуется нарушать его целостность, даже путём сверления небольших отверстий, размером 10-15см. Требования к определённой влажности ленточного цоколя должны строго соблюдаться при строительстве деревянных домов и укладки деревянной опалубки. Разрушение и гниение деревянных частей дома необратимы. Ошибка подрядчика, своевременно не подготовившего продухи, перед заливкой ленты, может дорого стоить домовладельцу в будущем.

Диаметр трубы вентиляции фундамента

Размеры вентиляционного отверстия варьируются в зависимости от размера труб, используемых строителями. Обычно это обрезки трубы 4-6” из асбестоцемента или пластика, не имеющие ценности для строителей. Помимо месторасположения этих труб, важно проверить их целостность – треснувшие обрезки не создадут необходимой тяги и вентилирования фундамента.

Продухи в фундаменте – правила пользования

В зимнее время продухи вентиляции могут привести к серьёзным теплопотерям, промерзанию цокольных этажей и инженерных коммуникаций. Если фундамент дома выполнен без утепления, трубы диаметром 100-150мм, являющееся вентканалами, должны быть закрыты на зиму.

Вентиляция в фундаменте дома

Соблюдение норм вентиляции в подвалах, банях и цокольных этажах должно быть адекватным и рассчитывается специалистами по вентиляции. Дом, расположенный на месте осушенного болота, в низине и т.п. «неблагоприятном месте» обустраивается системой принудительной приточно-вытяжной вентиляции, общеобменного типа, включающую подполы и другие цокольные помещения.

Вентиляция фундамента деревянного дома

Деревянные дома сильно восприимчивы к сырости. Дерево гниёт и быстро приходит в негодность. Плюсом строительства коттеджа из дерева, бруса, оцилиндрованного бревна и т.д. является то, что такие постройки «дышат» самостоятельно. Но «сырой» невентилируемый фундамент деревянных зданий приводит к их быстрому износу. Естественная вертикальная вентиляции в деревянном доме не в состоянии обеспечить поддержание оптимальных температурно-влажностных микроклиматических параметров.

Монтаж механической системы очистки, обогрева и кондиционирования воздуха сохранит здоровье и продлит жизнь, как непосредственно самому деревянному строению, так и его владельцам.

Вентиляция фундамента в частном доме и бане

В небольших частных домах, дачах и банях, для оборудования эффективной вентиляции и закладки фундамента, их владельцам предстоит вычислить глубину промерзания грунта, уровень грунтовых вод и многое другое. В проекте необходимо учесть наличие дренажа и канализации, точно расположить «продухи» друг против друга, чтобы избежать гипервентиляции и сквозняков во внутренних помещениях. В зимних частных домах с погребом, фундамент должен быть утеплён, оснащён гидроизоляцией. Для предотвращения теплопотерь, образования пыли, загнивания пола в банях и т.д., внутри жилых помещений устанавливаются механические воздушные системы отопления, вентиляции с рекуперацией тепла. Для банных построек без механических систем вентиляции возможно увеличение числа продухов фундамента.

Как профессионально сделать вентиляцию

Компания ООО «СтройИнжиниринг» специализируется на проектировании и монтаже систем вентиляции в частных домах с цокольными помещениями, бассейнами, банями и гаражами. Инженеры подготовят коммуникации для отопления, водоснабжения и канализации.

На любом этапе строительства Вас ждут грамотные специалисты, недорогое климатическое оборудование, гарантии участника СРО. Мы готовим комфортные условия для проживания в жилых домах Москвы и МО!

Ваши постройки будут оснащены эффективной вентиляцией кровли, фундамента, стен и внутренних помещений. Профессиональное устройство наших систем воздухообмена с подогревом и охлаждением воздуха, увеличит срок службы дома и обеспечит приятный досуг.


В каких помещениях требуется монтаж вентиляционных систем
  • Расчёт вентиляции частных бассейнов
  • Устройство приточно вытяжной вентиляции подвала
  • Вентиляция русской бани — проектирование
  • Хорошая вентиляция в гараже

При подготовке фундамента нашими специалистами использовалась мощная бурмашина HUSQVARNA DMS 240. Высокое качество, скорость бурения и простота настройки устройства позволила выполнить работу в кратчайшие сроки.

Вентиляция пола, стен, фундамента в бане

Обустройство Автор: Аркадий Смирнов

Когда появляется желание построить собственную баньку, дачники начинают тщательно продумывать план строительных работ. Это действительно очень важно для соблюдения всех технологических норм при строительстве. Имея перед глазами чертеж, проще не упустить ни одной детали, которая впоследствии может оказаться ключевой. Например, систему вентиляции. Ее значение нельзя принижать, поскольку от качества ее исполнения зависит не только продолжительность службы бани, но и комфорт и даже безопасность банщиков во время нахождения их в парилке. Чаще всего вентиляцию обустраивают в самой парилке (о том, как это сделать, можно прочесть здесь), забывая, что для качественной естественной вентиляции о ней необходимо позаботиться еще на стадии закладки фундамента и возведения сруба. Именно об этом и пойдет речь далее.

Вентиляция фундамента бани

Важность этого момента объясняется тем, что качественная вентиляция фундамента бани позволяет избежать многих проблем в последующем. Она практически гарантирует отсутствие плесени, а также защищает все здание от гниения.

Как правило, вентиляционная система фундамента – это два отверстия, которые главное правильно расположить и определить их размер. Эти параметры каналов для воздухообмена зависят от таких факторов, как расположение бани по отношению к ближайшим водоемам, направление основных ветров, площадь банных помещений.

Исходя из этих факторов, чаще всего размер вентиляционных отверстий в диаметре составляет 11 см. Допускается превышение этого значения, поскольку есть возможность в дальнейшем при работе бани регулировать объем поступаемых воздушных потоков с помощью специальных заслонок и решеток.

Что касается расположения вентиляционных каналов, то стандартный вариант – отверстия друг напротив друга. При наличии естественных преград для нормальной вентиляции, например, расположение бани в низине или большое количество построек и домов вокруг нее, отверстия для воздухообмена необходимо обустраивать со всех сторон фундамента.


В самостоятельном обустройстве вентиляционной системы нет ничего особенно сложного. Главное – сделать это во время армирования фундамента. Процесс обустройства отверстий для вентиляции происходит в такой очередности:

  1. Подготавливаются 2 отрезка асбестоцементной или пластиковой трубы по ширине фундамента диаметром в 10-15 см.
  2. На возведенной опалубке отмечаются места будущей установки вентиляционных каналов.
  3. Трубы заполняются песком, чтобы при последующих работах в них не попала цементно-бетонная смесь.
  4. Трубы монтируются с противоположных сторон внутри опалубки на удалении не менее 12 см от земли.
  5. После разборки опалубки из труб извлекается песок.

Обустройство такой вентиляционной системы положительно скажется на воздухообмене во всех банных помещениях, а также будет способствовать вентилированию пола (что очень важно).

Вентиляция пола в бане

Напольное покрытие в таких банных помещениях, как моечная и парная, нуждается в очень тщательном просушивании. В противном случае срок службы строения сократится в разы и с большой вероятностью появится сложно устраняемый неприятный запах. Чтобы этого не допустить двух отверстий в фундаменте недостаточно, потребуется еще провести ряд мероприятий.


Качественная вентиляция пола в бане основывается на выполнении таких действий:

  • Обеспечение свободного стока воды из банных помещений в щели между досками. В этом случае необходимо предусмотреть грамотный отвод влаги через специальную вентиляционную трубу под баней. Обычно она выполняется из асбестоцемента и располагается в углу моечной. При этом важно правильно рассчитать угол уклона пола, чтобы вся вода попадала в отверстие трубы. Канал снабжается дефлектором и выводится на крышу. В некоторых случаях трубу выводят на чердак, но это не самое лучшее решение, поскольку велика вероятность того, что в баню во влажное время года начнет проступать неприятный запах. Другой вариант — в особенно теплых регионах, где сохраняется положительная температура даже зимой, никаких вентиляционных труб обычно не предусматривается, и вода уходит прямо в грунт или в заранее подготовленный дренаж. То есть применяется так называемый холодный пол.
  • Размещение поддувала печи-каменки ниже уровня чистового пола. Опять-таки между досками следует оставить зазор в 0,5-10 мм. Эти небольшие щели поспособствуют более быстрому проветриванию и просушиванию пола.

Вентиляция стен в бане

Все вышеописанные действия способствуют качественной вентиляции не только пола, но и всех банных помещений в целом, в том числе стен. Усилению этого эффекта содействуют окна и двери — как бы грамотно они ни устанавливались, все равно не удастся избежать хотя бы минимальных щелей между ними и срубом. К тому же после окончания банных процедур, открыв двери и окна можно в кратчайшее время просушить все поверхности даже в особенно влажных помещениях.

Вентиляция стен в бане – это в первую очередь грамотное расположение вентиляционных отверстий (приточного и вытяжного), которые являются еще одним элементом естественной вентиляции. Они обычно проделываются в парилке в момент сборки сруба. Если момент был упущен, но во время эксплуатации бани ощущается нехватка свежего воздуха, то придется обустраивать эти вентиляционные каналы уже после окончания строительных работ. Хотя это гораздо трудозатратнее и сложнее с технической точки зрения.

Приточка должна располагаться внизу стены, около которой установлена печь-каменка либо котел. Воздух, поступаемый снаружи, быстро нагревается, становится легче и поднимается вверх, прогревая при этом все помещение. Постепенно нагретый воздух занимает все пространство, вытесняя холодный воздух. При этом правильная вентиляция в бане (об обустройстве которой можно прочесть здесь) – это обязательное расслоение воздушных потоков в зависимости от уровня: самая высокая температура – вверху, самые низкая – внизу.

Вытяжные отверстия должны размещаться на противоположной стене: одно — практически у потолка, второе – на расстоянии в 1,5 м от первого. Такое размещение обеспечит грамотный отвод воздуха – будет улетучиваться не свежий прогретый, а уже отработанный, наполненный углекислым газом.

При комплексном соблюдении всех вышеперечисленных рекомендаций, вы достигнете главной цели – создадите качественную вентиляционную систему, которая обеспечит длительное и комфортное использование всех банных помещений. Достаточный воздухообмен будет способствовать более быстрому обогреву парной, выведению углекислого газа и просушиванию помещений.

Естественная вентиляция фундамента — Портал о строительстве

15/01/2015

Очень часто во время строительства, какого либо здания на ленточном фундаменте,  многие пренебрежительно относятся к созданию естественной вентиляции фундамента обладающего полым цоколем. А ведь естественная вентиляция по существующим общепринятым нормам должна обязательно присутствовать.

Поэтому стоит позаботиться об оборудовании продухов в фундаменте, которые станут своеобразными вентиляционными каналами. Созданные такие каналы дают возможность скопившейся влаге испарятся естественным образом. Но если все, же созданием подобной вентиляции пренебречь, то срок эксплуатационного периода цокольного перекрытия значительно сокращается.

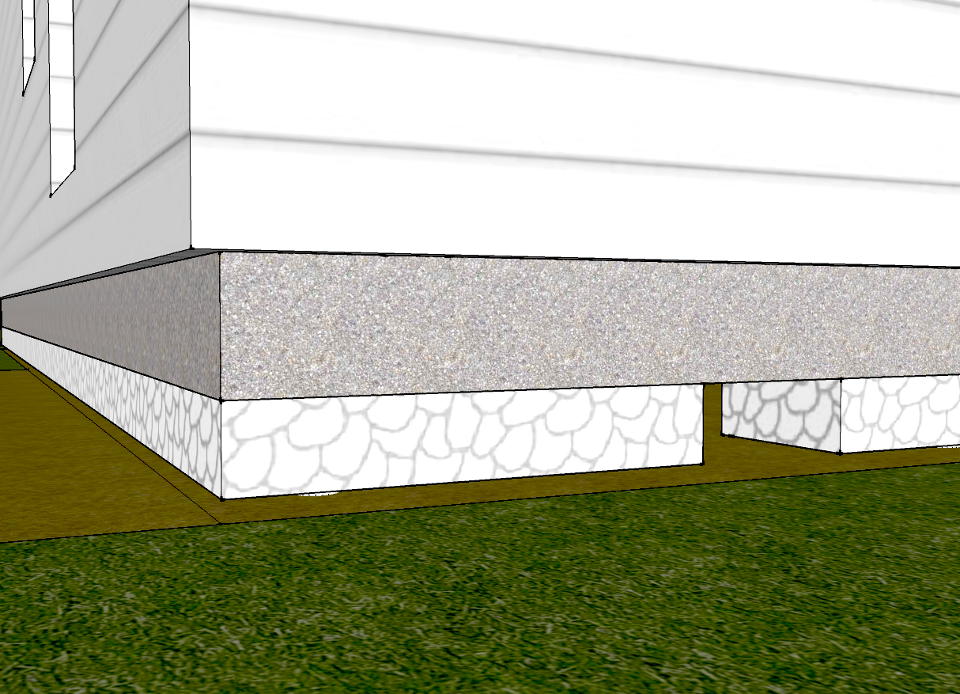

Само устройство продухов представляет собою канал, который прорезается в цокольной части дома. И хотя создание продухов отличается простотой, все же к этому следует относиться очень серьезно. Перед созданием продухов следует определиться с расположением вентиляционных каналов, их линейными размерами и обустройством системы закрытия открытого сечения. Создавать продухи желательно по обеим сторонам ленточного фундамента на единой горизонтальной оси, такое решение дает возможность создания сквозных отверстий. Такое расположение продухов способствует максимальной  циркуляции воздуха. Сама эффективность вентиляции напрямую зависит от размера продухи, ведь именно размер площади сечения влияет на объем воздуха, который будет постоянно перекачиваться через установленные клапаны. Не стоит устанавливать продухи малых размеров, чем больше площадь, тем быстрее будет исчезать скопившаяся влага.

Сколько нужно установить продухов, это дело личное, так же и тип перекрытия системы отверстия никак не оказывает какого либо влияния на работоспособность или эффективность вентиляции. Единственное на что оказывает запорная система, это на теплоемкость полого цоколя. В зимний период продухи в фундаменте плотно закрываются, это дает возможность, перекрыть доступ холодного воздуха в продухи тем самым сохраняя тепло фундамента. Делаются механические запоры также как и для вентиляции с приточно-вытяжной системой, для этого канал просто закупоривается плотной ветошью, или заливается хорошо монтажной пеной. Такие продухи можно создать и собственноручно даже в уже готовом основании будущего здания, но желательно заранее об этом подумать еще во время создания проекта здания.

Вентиляция подполья, бурение отдушин и продухов

Вентиляция подполья это важный шаг для предохранения деревянных полов от загнивания, а бетонных перекрытий от образования грибка и плесневых спор. Для проветривания подполья в каждой из сторон цоколя изготавливают вентиляционные отверстия с помощью алмазного бурения отверстий диаметром 130 — 150 мм из расчета 1 — 2 отверстия на четыре погонных метра фундамента.

Если фундамент выполнен и под внутренние стены, то вентиляционные отверстия — отдушины — бурят и в них.

Отверстия в фундаменте бани выполняются по тому же принципу, что и в деревянных домах. Исключением служат бани, где отсутствует фановый слив, где вода сливается прямо на пол. В таких строениях рекомендуется бурить отдушины в большем объеме. На зимний период не стоит наглухо закупоривать вентиляционные отверстия, лучше всего затолкать в канал плотную ткань. Испарения идут и при отрицательных температурах, а плотное закрытие продухов сведет на «нет» всю вентиляцию подпола.

Рекомендуем сверлить одно отверстие на четыре погонных метра фундамента на высоте 30 сантиметров от уровня грунта

Центр отверстия устанавливают на расстоянии 30 см от уровня земли. На расположение отдушин, их количество оказывает влияние и характер грунта, на котором построен фундамент, и его глубина, направление господствующих ветров, количество среднегодовых осадков, значение перепадов температур и т. п. Для домов, расположенных на возвышенности, достаточно изготовить по одному вентиляционному отверстию на каждой противоположной стороне фундамента. Для домов, расположенных в низменной части, может возникнуть необходимость бурить отверстия по всему периметру фундамента. Для того чтобы в подпольное пространство не проникали мелкие грызуны, вентиляционные отверстия закрываются решеткой.

Специалисты нашей компании произведут работы по алмазному бурению отдушин в ленточных фундаментах под вентиляцию или другие коммуникации. Мы подскажем Вам какое количество отверстий необходимо будет изготовить, на какой высоте и какого диаметра, для обеспечения более полной вентиляции подпольного пространства.

Бурение отдушин в ленточном фудаменте

МНЕ ТОЛЬКО СПРОСИТЬ!

Вопросы по алмазному бурению и ответы на них!

смотреть

Основные разделы

Связаться с нами

ЦЭ Центр — Фундамент сплошного периметра Вентс

Исключения для отдельных штатов

Многие штаты внесли изменения в требования строительных норм и правил для вентиляции подпольных помещений и предлагают различные исключения. Например, вот раздел из Энергетического кодекса штата Вашингтон о вентиляционных фундаментах и ​​доступных исключениях:

R408.2: Отверстия для подпольной вентиляции . Минимальная чистая площадь вентиляционных отверстий должна быть не менее 1 кв.0929 квадратных метров) на каждые 300 квадратных футов (28 квадратных метров) площади под полом. Необходимые отверстия должны быть расположены равномерно, чтобы обеспечить перекрестную вентиляцию помещения, за исключением того, что одна сторона здания не должна иметь вентиляционных отверстий. Вентиляционные отверстия должны быть покрыты по высоте и ширине любым из следующих материалов при условии, что наименьший размер покрытия не превышает 1 4 дюймов (6,4 миллиметра):

  1. Перфорированные пластины из листового металла не менее 0.Толщина 070 дюймов (1,8 миллиметра).
  2. Плиты из просечно-вытяжного листа толщиной не менее 0,047 дюйма (1,2 миллиметра).
  3. Решетка или решетка чугунная.
  4. Форточки из экструдированного несущего кирпича.
  5. Металлическая ткань из проволоки диаметром 0,035 дюйма (0,89 мм) или тяжелее.
  6. Коррозионностойкая проволочная сетка с наименьшим размером 1 8 дюймов (3,2 миллиметра) толщины.

Исключение

Допускается уменьшение общей площади вентиляционных отверстий до 1 1 500 площади под полом, где поверхность грунта покрыта одобренным паронепроницаемым материалом класса I, а необходимые отверстия размещены на обеспечить перекрестную вентиляцию помещения.Не запрещается установка работающих жалюзи. Если установленная вентиляция меньше, чем 3 1/300 , или если установлены работающие жалюзи, должен быть установлен радоновый вентиляционный выход из точки между напочвенным покровом и почвой.

Как указано, в штате Вашингтон стандартный код/соотношение составляет 1/300. И по большей части система непрерывной вентиляции по периметру не имеет проблем с достижением этого соотношения. Однако в других юрисдикциях есть свои собственные требования, поэтому необходимо изучить соответствующие коды, прежде чем указывать систему непрерывной вентиляции по периметру.

Традиционные системы вентиляции фундамента

Традиционный способ пассивной вентиляции подполья требует наличия множества отверстий в фундаменте или стене ствола.

В настоящее время существует четыре варианта предотвращения скопления влаги в подпольях, в том числе: 1) создание кондиционируемого пространства (закрытое помещение), 2) механическая вентиляция, 3) вентиляционные короба в бетонном фундаменте (пассивная вентиляция) и 4) вентиляционные коробки, врезанные в обод лага (пассивная вентиляция).Первые два метода, как правило, дороже и требуют постоянного использования электроэнергии. В этом курсе рассматривается пассивный метод. Пассивная вентиляция использует законы природы. Воздух движется от холодного к горячему и от влажного к сухому. Таким образом, если подполье вентилируется, воздух под ним находится в непрерывном движении.

При традиционном методе вентиляции подполья в стенке ствола фундамента или краевой балке делаются отверстия, размеры которых зависят от площади дома.Некоторые дизайнеры могут съежиться при виде этих отверстий на гладком фасаде, но теоретически эти экранированные отверстия должны выполнять намеченную работу, пропуская воздух и не допуская проникновения грызунов, крупных насекомых и других животных. Однако иногда реальность берет верх над теорией, и система дает сбой или ставит под угрозу здание.

При традиционном способе вентилирования подполья арматура отклоняется для размещения каждого вентиляционного отверстия.

Вот некоторые недостатки традиционной системы вентиляции:

Бетонные вентиляционные коробки могут ослабить фундамент.В то время как арматура используется для укрепления стены фундамента от повреждений во время землетрясений и других угроз, арматура отводится от вентиляционных отверстий. Простая логика показывает, что эти области слабее окружающего железобетона.

Отверстия вентиляционных коробов могут создавать проблемы с расчетной нагрузкой . Для точек, где тяжелые нагрузки на здание будут располагаться прямо над проемом, расположение проема должно быть изменено. Обычно это решается на этапе проектирования, но если это упустить, могут возникнуть проблемы с проектированием и строительством.

Вентиляционные отверстия могут быть засыпаны землей . Отверстия в стене фундамента на уровне земли могут со временем засыпаться, а иногда и засыпаются, уменьшая размер отверстия, ограничивая поток воздуха и сводя на нет его назначение.

Обычные вентиляционные отверстия могут быть заблокированы растительностью.

Вентиляционные отверстия могут быть заблокированы растительностью . Точно так же отверстия в стене фундамента могут быть заблокированы растущей растительностью, и поток воздуха снова будет ограничен.Может возникнуть опасность попадания влаги в подполье (см. выше).

Вентиляционные экраны могут быть разрезаны во время или после строительства . Экранирование, предназначенное для обеспечения потока воздуха, но защиты от вредителей, может быть легко повреждено либо другими мастерами во время строительства, либо с течением времени после завершения строительства.

Экранирование обычных вентиляционных отверстий может быть нарушено другими профессиями.

Через вентиляционные отверстия можно споткнуться . Когда для вентиляционных отверстий в фундаменте требуется вентиляционный колодец, выступающий из стены, о них можно споткнуться.

Обычные вентиляционные отверстия могут быть заблокированы грязью и мусором.

В невентилируемых воздушных карманах может образоваться . В вентиляционной системе, где отверстия расположены через каждые 6 или 8 футов друг от друга, в углах или между отверстиями могут образовываться карманы мертвого воздуха, где воздушный поток практически отсутствует. В этих местах будет скапливаться влага, что приведет к повреждению.

Обычные вентиляционные отверстия могут оставлять непроветриваемые участки.

Вентиляционные отверстия вызывают эстетический дискомфорт .В то время как практические недостатки прямоугольных вентиляционных отверстий в фундаменте значительны, дизайнеры и архитекторы часто считают, что эстетика этого метода является резким визуальным пятном на внешнем виде чистой и обтекаемой эстетики. Выбор непрерывного вентиляционного отверстия по периметру часто определяется этим аспектом.

Некоторые архитекторы считают, что обычные вентиляционные отверстия портят внешний вид здания.

Характеристики вентиляционной системы непрерывного периметра фундамента

Сплошные вентиляционные системы по периметру фундамента устанавливаются поверх фундамента или стволовой стены, обеспечивая капиллярный разрыв между бетоном и деревянным подоконником.

Как это работает

Как уже упоминалось, эта новая система вентиляции подполья использует пассивный естественный поток воздуха. В отличие от традиционного метода точечной вентиляции, он обеспечивает максимальную перекрестную вентиляцию воздушного потока в подполье со всей окружности фундамента здания, не оставляя застойных воздушных карманов во всем подполье. Вентиляционное отверстие устанавливается между бетонным фундаментом и подоконной плитой и выдерживает весь вес дома.

Горизонтальный вентиляционный клапан является первой частью системы, состоящей из двух частей.Отверстия в вентиляционном отверстии имеют размер 5 16 дюймов (8 миллиметров) в наименьшем размере, что немного больше, чем указано в коде IBC как приемлемое для воздушного потока. Второй частью системы является покрытие (оклад), которое устанавливается поверх вентиляционного отверстия при установке наружного сайдинга. В этом покрытии есть отверстия 1 8 дюймов, потому что некоторые строительные юрисдикции предпочитают видеть отверстия 1 8 дюймов для защиты от насекомых. Кроме того, в Калифорнии требуется стандарт 1 8 дюймов, если вентиляционное покрытие должно быть сертифицировано WUI, и поэтому отверстия в новых вентиляционных системах по периметру не имеют 1 4 дюймов, как указано. в коде.

Volko Supply… вентиляция подполья фундамента… вентилятор подвала с электроприводом… решения для тяги и вентиляции.


Вентиляторная вентиляция подполья фундамента быстро уменьшает влажность, помогая защитить как дома, так и жильцов.



Вентилирует избыточную влагу, причину плесени, грибка и древесная гниль.Увеличивает циркуляцию воздуха для борьбы с конденсатом.

Постоянная работа помогает удалять радон, газы из обработанной древесины и запахи, которые в противном случае могли бы мигрировать в жилые помещения.

Вентиляторы устанавливаются в подполье позади существующий вентиляционный проем в фундаменте.

Минимальная скорость вентиляции, требуемая нормой является 1 CFM на каждые 50 футов пространства для обхода.

Позвоните по телефону 800 685 8263 или купите онлайн на www.volkosupply.com


Лучший на рынок….

Перечислены ETL со специальной подходящей для влажной Рейтинг локаций. Найдите это заявление на тех дешевых «вентиляторах воздуховодов» на тарелка» подделки.

Монтажные пластины калибра 18. Оцинкованная сталь G90 на V1D и В2Д, 20га. G90 на V1

.
G90 — это самое толстое покрытие из оцинковки, которое доступно и самое Дорожные знаки сделаны из.



Позвоните или напишите нам по электронной почте с вашим пространством для сканирования размеры… 800 685 8263 / [email protected]
Мы поможем рассчитать необходимое количество вентиляторов, предложим варианты вентиляторов и дать советы по установке.


Пространство для ползания серии Tjernlund UnderAire Вентиляторы предназначены для циркуляции свежего наружного воздуха под домами. и подъезды.Чрезмерный уровень влажности в Crawl Spaces является ведущим причина преждевременного гниения опорных колонн, лаг, перекрытий и балок поддерживает. Влажность может способствовать росту грибка и увеличению количества термитов деятельность.

Влажность также может вызвать выход из строя сантехники из-за ржавчины и коррозия. Постоянная работа способствует отводу радоновых газов, обработанной древесине отходящие газы и другие запахи, которые могут мигрировать в жилые помещения.

Все модели вентиляторов оснащены заводским установленный и предварительно подключенный термостат, который будет препятствовать работе вентилятор ниже 35F.Модели Deluxe (V1D и V2D) управляются осушитель, который включает вентилятор, если относительная влажность поднимается выше выбранную уставку.

В комплект входят шурупы и анкеры для кладки.


МЕСТО МОНТАЖА ФУНДАМЕНТАЛЬНОГО ВЕНТИЛЯТОРА

Крепление вентилятора подпольного пространства внутри подполья сзади существующие вентиляционные отверстия в фундаменте. Вентиляционные отверстия должны находиться в пределах три фута каждого угла здания.

ПРИМЕЧАНИЕ. Вентилятор для подползающего пространства должен быть установлен с блок управления и двигатель обращены внутрь подполья.

1. Снимите существующие дверцы или крышки вентиляционных отверстий. по периметру здания.

2. Расположите вентилятор для ползания над вентиляционным отверстием. открытие.

3. При установке на фундаментный блок или кирпич отметьте место в четыре угла металлической лицевой панели и просверлите отверстия диаметром 5/16 дюйма сверлом по каменной кладке.Установите настенные анкеры в отверстия и закрепите вентилятор Crawl Space Ventilator на стене. с четырьмя винтами.

При установке на деревянную перемычку, краевую балку или сетку на существующую вентиляционное отверстие подполья, закрепите вентилятор подполья винтами, шайбами ​​и гайками в четыре угла металлической лицевой панели аппарата ИВЛ.




Как определить номер UnderAire Необходимые вентиляторы:

Рассчитайте кубическую площадь подполья, умножив Длина * Ширина * Высота.Разделите это число на 15, чтобы определить минимальный CFM. необходимо полностью проветрить помещение за 15 минут.

Пример: ширина 20 футов x 40 футов длина x высота 3 фута            пространство для обхода = 2400 кубических футов.

2400 куб. футов. 15 минут = 160 CFM вентиляции.

Выберите два аппарата ИВЛ V1 или V1D или один аппарат ИВЛ V2D.


Бейсбольный стадион
Цена



Ballpark p рис основан на 3 варианта вентилятора(ов) с управлением для примера выше…
Если для обхода требуется 160 CFM, вы можете использовать. ..

Вариант 1: 2 шт. V1D обеспечивая 220 кубических футов в минуту по цене 107,50 долларов США за штуку. Всего доставлено 215 долларов.
Вариант 2: 1 шт. V2D обеспечивает 220 кубических футов в минуту по цене 149,75 долларов США. Всего 149,75 долларов США доставлено
.
Вариант 3: 2 шт. V1, обеспечивающие суммарную производительность 220 кубических футов в минуту по цене 83,75 долл. США за штуку. плюс (1) Управление осушителем воздуха по 20 дирхамов за 38 долларов. Всего доставлено 205,50 долларов.

Предоставьте размеры пространства для сканирования и / или эскиз для правильного предложения.
Обычно отправляет UPS Ground. Дополнительные расходы на доставку до AK, HI и Канада. Нет налогов из Нью-Йорка.

Нажмите на ссылку, чтобы купить онлайн….
или звоните для заказа
800 685 8263
7:00–17:00 по восточному стандартному времени
Бесплатная доставка**
Только нижние 48 штатов

Под воздухом Фундамент Вент

Вентиляционные отверстия подполья UnderAire можно использовать для обеспечения фундаменты с пассивной вентиляцией или могут использоваться вместе с вентиляторным вентилятор подпольного пространства для максимальной эффективности.

Эти устройства не только обеспечивают вентиляцию во время в теплые месяцы, но также включают зимнюю защиту, которая позволяет домовладельцам полностью запечатайте подполье во время отопительного сезона, что значительно улучшит энергоэффективность.

Вентиляционные отверстия Tjernlund UnderAire могут быть полностью устанавливается снаружи подполья за считанные минуты.

  ФВ1
  • Увеличьте поток воздуха в подполье, чтобы уменьшить влага

  • Повышение эффективности Тьернлунда Аппараты искусственной вентиляции легких UnderAire

  • Уменьшить потери тепла через проветривание подполья в отопительный сезон

  • Помогите предотвратить замораживание

  • Легко открывать и закрывать с экстерьер

  • Оснащен экраном для тяжелых условий эксплуатации и высококачественный АБС

  • Иметь чистую, законченную внешний вид с рамой под покраску

Инструкции FV1




Есть вопрос?? Хотите заказать??
Позвоните или напишите нам по электронной почте. ..   800 685 8263 / [email protected]



Volko Supply гордится тем, что является дистрибьютором продукции Tjernlund. Производитель аппаратов ИВЛ UnderAire и других качественных разработаны и изготовлены продукты, решающие проблемы с вытяжкой, вентиляцией и проблемы с обогревом/охлаждением.

Нажмите на ссылку, чтобы посетить индукторы тяги.ком для…..







Требования к вентиляции подполья | SantaCruzArchitect.wordpress.com

В доме, где вся конструкция или часть конструкции немного приподнята над землей, но не над подвалом, зазор между нижней частью конструкции и землей известен как подполье. Этот тип фундамента распространен в теплом и влажном климате, где выгодно немного приподнять конструкцию над землей, чтобы поднять ее над уровнем влаги.

Во избежание повреждений от влаги, которая может привести к гниению балок, балок и полов, строительные нормы и правила уже давно требуют, чтобы подполья вентилировались должным образом, чтобы хороший поток воздуха мог помочь сохранить эти пространства сухими. Этот поток воздуха обычно обеспечивается рядом прямоугольных экранированных вентиляционных отверстий, вставленных в бетонный фундамент, окружающий подполье.

Передовые методы работы с вентилируемыми подпольями
К передовым методам снижения потенциальных проблем, которые могут возникнуть при вентиляции подполья, относятся: 1) создание пароизоляции между подпольем и землей, 2).наличие пароизоляции между подвалом и домом, 3). соответствующую пассивную вентиляцию и, 4). рассмотреть вопрос о добавлении активной вентиляции в уравнение. Мы обсудим эти четыре темы позже в этой статье, но сначала об основах.

Жилищный кодекс Калифорнии (CRC) Требования
В Калифорнии практически все требования, регулирующие жилищное строительство, перечислены в Жилищном кодексе Калифорнии (CRC). Если местные постановления не отменяют их, правила, перечисленные в CRC, являются основой для всех требований кодекса для жилого жилья в Калифорнии.Предписания по вентиляции подпольных пространств содержатся в разделе R408 CRC в нескольких параграфах. Вот некоторые из ключевых элементов этого раздела CRC:

Раздел R408.1, Вентиляция
Первый абзац раздела 408 CRC содержит стандартные требования к вентиляции подпольных помещений:

R408.1 Вентиляция
Подпольное пространство между низом балок перекрытия и землей под любым зданием (кроме пространства, занимаемого подвалом) должно иметь вентиляционные отверстия через стены фундамента или наружные стены.Минимальная чистая площадь вентиляционных отверстий должна составлять не менее 1 кв. фута на каждые 150 кв. футов площади под полом, если только поверхность земли не покрыта пароизоляционным материалом класса 1. При использовании парозащитного материала класса 1 минимальная полезная площадь вентиляционных отверстий должна составлять не менее 1 кв. фута на каждые 1500 кв. футов площади под полом. Одно такое вентиляционное отверстие должно быть в пределах 3 футов от каждого угла здания.

По сути, это означает, что вам нужен 1 квадратный фут экранированного вентиляционного пространства, проникающего в фундамент по периметру, на каждые 150 квадратных футов пространства в подполье.Например, если размер вашего фундамента составляет 30 на 30 футов, вам понадобятся вентиляционные отверстия общей площадью 6 квадратных футов. Этого можно добиться с помощью шести вентиляционных отверстий размером 1 х 1 дюйм или трех вентиляционных отверстий размером 1 х 2 фута. Если, однако, вы покроете голую землю в своем подполье одобренным пароизоляционным материалом, вам понадобится только 1 квадратный фут вентиляционного отверстия на каждые 1500 квадратных футов пространства.

Кодекс также требует, чтобы около каждого угла здания было по одному вентиляционному отверстию. Это необходимо для обеспечения хорошего прохода воздуха.

Раздел 408. 2, Вентиляционные отверстия
Во втором абзаце подробно описаны размеры и расположение этих вентиляционных отверстий в подполье:

R408.2 Отверстия для вентиляции под полом
Минимальная чистая площадь вентиляционных отверстий должна быть не менее 1 кв. фута на каждые 150 кв. футов площади под полом. Одно вентиляционное отверстие должно быть в пределах 3 футов от каждого угла здания. Вентиляционные отверстия должны быть покрыты по высоте и ширине любым из следующих материалов при условии, что наименьший размер покрытия не превышает 1/4 дюйма:

  • Перфорированные пластины из листового металла не менее 0.070 дюймов толщиной.
  • Пластины из просечно-вытяжного листа толщиной не менее 0,047 дюйма.
  • Решетка или решетка чугунная.
  • Форточки из экструдированного несущего кирпича.
  • Аппаратная ткань из проволоки диаметром 0,035 дюйма (0,89 мм) или тяжелее.
  • Коррозионностойкая проволочная сетка, толщина наименьшего размера 1/8 дюйма.

Раздел 408.3, Невентилируемые подполья
Этот параграф предусматривает ситуации, в которых строители и домовладельцы предпочитают не устанавливать вентиляционные отверстия в подпольях, обычно потому, что они хотят предотвратить тепловые потери или предотвратить доступ насекомых и других вредителей в помещение .В самой последней редакции CRC строителям теперь разрешено создавать невентилируемые подполья при условии, что они соответствуют предписаниям, изложенным в Разделе:

.

R408.3 Невентилируемое подполье:
Вентиляционные отверстия в подпольных пространствах, указанные в разделах R408.1 и R408.2, не требуются, если предусмотрены следующие элементы:
1. Открытая земля покрыта непрерывным классом Я замедлитель паров. Стыки пароизолятора должны перекрываться на 6 дюймов и должны быть герметизированы или проклеены лентой.Края пароизолятора должны выступать не менее чем на 6 дюймов вверх по стенке штока и должны быть прикреплены и герметизированы к стенке штока или изоляции.
2. Для подполья предусмотрен один из следующих вариантов:

  • Непрерывно работающая механическая вытяжная вентиляция со скоростью, равной 1 кубическому футу в минуту на каждые 50 квадратных футов площади пола подполья, включая вентиляционные пути в общую зону (например, воздуховод или передаточная решетка).
  • Механическая вытяжная вентиляция непрерывного действия со скоростью, равной 1 кубическому футу в минуту на каждые 50 квадратных футов площади пола подполья, включая воздуховоды в помещения общего пользования (такие как воздуховод или передаточная решетка).
  • Подача кондиционированного воздуха, рассчитанная на подачу со скоростью, равной 1 кубическому футу в минуту на каждые 50 квадратных футов площади под полом, включая канал возврата воздуха в общую зону (например, воздуховод или передаточная решетка), периметр подпольного пространства стены должны быть изолированы в соответствии с минимальными требованиями к изоляции, установленными в Энергетическом кодексе штата Калифорния. Изоляция подполья должна быть прочно прикреплена к стене и простираться вниз от пола до конечного уровня грунта, а затем по вертикали и/или горизонтали не менее чем на дополнительные 24 дюйма.
  • Пленум в конструкциях, соответствующих Калифорнийскому механическому кодексу, если пространство под полом используется в качестве пленума.

Передовая практика вентиляции №1: Пароизоляция между подпольем и землей:
Как мы узнали ранее, первым важным компонентом является пароизоляция между подпольем и землей.

Передовая практика вентиляции № 2: Пароизоляция между подпольем и домом:
Хотя это еще не обсуждалось, наличие соответствующей пароизоляции между подпольем и внутренней частью дома абсолютно необходимо для передовой практики вентиляции подполья.

Передовая практика вентиляции № 3: Надлежащая пассивная вентиляция:
Раздел 408.2 CRC, который мы рассмотрели, предписывает минимальные требования к пассивной вентиляции. Однако с точки зрения передовой практики мы должны признать, что CRC описывает минимум кода, но не обязательно самое надежное решение проблемы вентиляции пространства для обхода.

Передовой опыт № 4 по вентиляции: Добавление активной вентиляции:
Кодекс допускает перспективу добавления активной вентиляции, т.е.е. с помощью механического вентилятора (вентиляторов) в проектное решение вентиляции подполья. Это часто считается «ядерным» вариантом после исчерпания вариантов пассивной вентиляции. Если целью является превосходная вентиляция подполья, рассмотрите возможность добровольного добавления низкоэнергоемкого, относительно малообъемного сквозного вентилятора, чтобы повысить давление в подполье и, таким образом, вывести из подполья любой переносимый по воздуху водяной пар.

Нравится:

Нравится Загрузка…

Родственные

Вентиляционные отверстия фундамента | BUILD

Фундаментные вентиляционные отверстия являются хорошим способом обеспечения вентиляции под домом и традиционно используются в качестве средства контроля влажности в подпольных пространствах.

Хорошая вентиляция под домом может предотвратить появление гнили и термитов.

Как работают вентиляционные отверстия фундамента?

Если у вас есть подвал под вашим домом, в котором накапливается влага, вентиляционное отверстие в фундаменте позволит ей выйти, помогая предотвратить повреждение фундамента вашего дома влагой. Это, в свою очередь, помогает предотвратить гниение, плесень, нестабильность и заражение вредителями (включая термитов).

Однако в последнее время считают, что эти вентиляционные отверстия сами по себе могут быть менее эффективными, чем другие средства.Альтернативный метод (или, по крайней мере, что-то, что можно использовать в сочетании с вентиляционными отверстиями в фундаменте) — это пароизоляция, которая представляет собой лист пластика или фольги, уложенный на землю или вокруг балок, чтобы предотвратить проникновение воды.

В идеале вентиляционные отверстия для фундамента должны быть установлены в домах, расположенных высоко на цокольном этаже, в районах с умеренным климатом круглый год.

Насколько эффективны вентиляционные отверстия фундамента?

Есть несколько способов избавиться от лишней влаги из-под дома, но наиболее дешевым и эффективным является вентиляция фундамента.При этом их часто упускают из виду, а иногда считают, что они потребляют меньше энергии из-за дополнительных требований к нагреву и охлаждению.

Вентиляционные отверстия Фонда могут быть активными или пассивными. Пассивная вентиляция фундамента — это просто постоянное отверстие в стене вашего дома, закрытое решеткой. Хотя это обеспечивает естественную вентиляцию помещения под вашим домом, это может вызвать проблемы в зимние месяцы, позволяя прохладному воздуху проникать под пол. Чтобы противодействовать этому, вы можете изолировать пространство между подпольем и полом с помощью пароизоляции или выбрать активную вентиляцию фундамента, которую можно открывать и закрывать вручную или автоматически с помощью таймера или датчика.

Преимущества

  • Помогает предотвратить гниение, плесень и заражение термитами
  • Пассивные и ручные модели ничего не стоят в эксплуатации

Недостатки

  • Может позволить нежелательной воде попасть в подполье
  • Может сделать ваш дом жарче летом и прохладнее зимой
.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
