инструкция по выбору, характеристики, процедура армирования

В целях улучшения прочностных характеристик фундаментного основания, а также во избежание начала разрушительных процессов, используются различные методы, но армирование считается самым эффективным способом среди остальных. В результате данной операции большую часть нагрузки возьмёт на себя стальная арматура, которая значительно более пластичная и упругая, если сравнивать с бетоном. Таким образом, будут предотвращены процессы образования трещин. Использование арматуры во многом улучшит качество бетонного сооружения. В нашей сегодняшней статье будут рассмотрены виды арматуры для фундамента.

Выбираем арматуру для основания здания

Для того чтобы изготовить арматуру в заводских условиях используется специализированная арматурная сталь. Подобного рода продукция выпускается в соответствии с государственным стандартом в двух разновидностях, которые различаются в зависимости от типа поверхности – гладкой и рифлёной.

Планирование строительства

Планирование строительства

Арматурные прутья перфорированного типа изготавливаются таким образом, чтобы на их поверхности были бы размещены два продольных ребра. Кроме того, отличительной чертой подобного арматурного изделия является круглое сечение.

Благодаря вышеописанным конструкционным особенностям становится возможным обеспечение дополнительных прочностных качеств. К тому же, всё это придаёт лучшую жёсткость в процессе сцепления с бетоном. Подобная продукция изготавливается из различных марок стали, при этом наиболее популярными являются 35ГС и 25ГС. В зависимости от разновидности арматуры меняется и класс прочности той или иной единицы. Такой важный параметр, как толщина арматуры, также зависит от класса и разновидности данного изделия. Что касается диаметра арматуры, то он обычно находится в диапазоне от семи и до двадцати четырёх миллиметров. Значения длины такой продукции, в свою очередь, не превышают двенадцати метров.

В связи с тем, что арматурные изделия нашли своё широкое применение при возведении серьёзных построек и сооружений, от них требуется соответствие некоторым параметрам и качествам. Среди таких характеристик обязательными являются следующие:

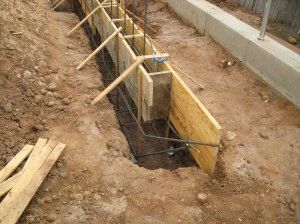

Надёжная арматура

Надёжная арматура

  • Коррозионная стойкость;
  • Хорошая адгезия с бетонной смесью;
  • Обязательным является также то, чтобы арматура обладала пластическими характеристиками;
  • Прочностная усталость должна быть на высоком уровне.

При желании вы можете осуществить операцию армирования самостоятельно. Для того, чтобы это сделать грамотно и правильно, необходимо начать с определения подходящего класса и диаметра армирующих прутьев. Важно помнить, что с целью возведения фундаментного основания могут применяться только лишь специализированные пруты, обладающие поверхностью ребристого типа. Они позволяют обеспечить самое лучшее качество и уровень сцепления бетонной составляющей и стальных прутов.

Что касается диаметра арматурных прутьев, его выбор весьма важен. Объясняется это тем, что от данного параметра зависят прочностные показатели целой конструкции. Но как определить необходимую толщину? С этой целью производятся расчёты возможной нагрузки, а также от разновидности почвы. В процессе осуществления работ, связанных с армированием фундаментного основания обычно не применяют арматурные прутья, толщина которых меньше, чем десять миллиметров.

Стоит отметить, что применение арматуры при строительстве фундамента лёгкого здания на непучинистой почве допускает использование десятимиллиметрового арматурного прута. В тех случаях, когда предполагается строительство тяжёлых построек, которые, при этом, находятся на слабых типах почвы, следует использовать более толстую арматуру. Речь идёт о диаметре, находящимся в диапазоне от четырнадцати до семнадцати миллиметров. Такого рода критерии направлены, в первую очередь, на нижние, верхние и продольные составляющие армирующего каркаса.

Касаемо других прутьев поперечного типа, которые расположены горизонтально и вертикально, они не попадают под влияние повышенных нагрузок. Они играют, в основном, роль вспомогательных составляющих элементов, необходимых для создания арматурной сетки. Из этого следует то, что актуально использование армирующих прутьев, обладающих гладкой поверхностью и, в то же время, меньшей толщиной.

В тех случаях, когда расположение армирующих составляющих выполнена грамотно и верно, то сама фундаментная арматура будет представлять собой высокопрочный каркас, состоящий из большого числа поперечных прутьев и продольных в количестве четырёх штук. Очень важным условием является придание особой прочности в угловых частях фундаментного основания. Это обуславливается тем, что именно данные места выдерживают наивысшую нагрузку. В связи с этим, наибольшее внимание уделяется целостности армирующих прутов, причём вне зависимости от того, какие классы и виды арматуры здесь использовались.

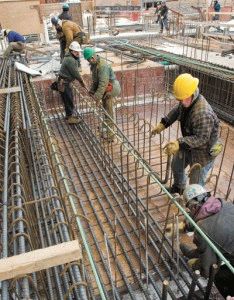

Переплетение арматурных прутьев

Переплетение арматурных прутьев

В ходе осуществления операции армирования, все пруты возводимой конструкции как можно прочнее соединяются друг с другом. Это действие выполняется с использованием одного из двух методов:

  1. Связка арматурных прутьев посредством специальной вязальной проволоки;
  2. Соединение посредством сварочной технологии.

Популярным сегодня является второй способ. Но, в то же время, многие специалисты уверены в том, что термическая обработка способствует ослаблению прочности полученного каркаса. В связи с этим, рекомендуется использовать вязальную проволоку для этих целей.

Армирование ЛФ основания

ЛФ – ленточный фундамент, армируется в то же время, когда и создаётся опалубочная конструкция. Стоит отметить, что параметры высоты ЛФ основания могут сильно превышать его ширину. А это влечёт за собой подверженность горизонтальным прогибам. Таким образом, доказывается то, что выбор толщины арматурных прутьев является довольно-таки важной задачей, к которой необходимо серьёзно отнестись. Отвечая на вопрос о том, какую арматуру выбрать для строительства фундамента, отметим, что минимальный диаметр прутьев для основания ленточного типа равняется десяти миллиметром. Изделия большего диаметра также используются, но значительно реже.

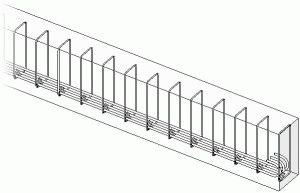

Армирование ленточного основания

Армирование ленточного основания

Процесс армирования ленточного основания осуществляется с использованием двух поясов. Их число может быть и больше, этот параметр определяется исходя из высоты фундамента. Так, например, с целью создания основания сорокасантиметровой ширины подразумевает под собой использование четырёх продольных армирующих прутьев. Таким образом, два из них относятся к нижнему поясу, а два других – к верхнему. Если строительство осуществляется на почве подвижного типа, а также на сыпучем грунте, то следует дополнить каркас четырьмя продольными прутами. В остальных случаях подобное усиление можно считать нецелесообразным. Объясняется это тем, что такой способ способствует только увеличению числа затрат, идущих на возведение сооружения.

Армирование основания монолитного типа

В процессе армирования фундаментного основания монолитного типа вы можете столкнуться с некоторыми проблемами, которые возникают вследствие того, что она бывает нескольких частей. Так, например, возможна такая конфигурация, при которой используется плитная и ленточная составляющие, но, при этом, конструкция должна являться единым целым. Здесь используются такие виды строительной арматуры, диаметр которых, составляет цифру более десяти – двенадцати миллиметров.

Процесс армирования рассматриваемой разновидности фундамента, осуществляется отдельными прутьями, располагаемыми взаимно перпендикулярно. Между стержнями необходимо соблюдать дистанцию в десять – двадцать сантиметров. В рамках подобного рода сооружения необходимо зафиксировать внутренние пересечения прутьев с использованием вязальной проволоки. Также в этих целях нередко применяется электродуговая сварка. Выполняется данная задача в шахматном порядке. В обязательном порядке следует соединить два крайних ряда арматурных прутьев.

Стоит также отметить и то, что выбирать тип и диаметр арматуры необходимо ещё в рамках этапа проектирования, который осуществляется ещё до начала строительных работ. Важно помнить и о том, что эта задача очень важна, необходимо осуществлять все действия в соответствии с требованиями, предъявляемые технологией.

Как выбрать арматуру для фундамента: виды, марки, расчет

Арматура для фундамента

Важный элемент фундамента — арматура

Строительство многих стационарных построек связано с необходимостью установки фундамента того или иного вида. Все их можно разделить на два типа – бетонные и кирпичные. Для обеспечения максимальной прочности первого вида оснований обязательным элементом является присутствие каркаса из стержней круглого сечения, называемых арматурой. Их наличие обеспечивает стойкость к изгибающим и растягивающим нагрузкам. О том, какая бывает арматура для фундаментов, правилах ее выбора и расчета и пойдет речь в дальнейшем.

Виды фундаментной арматуры

Наличие арматуры для фундамента в бетонной заливке позволяет значительно увеличить прочностные характеристики конструкции. Связано это с наличием внутренних элементов жесткости, прочно связанных между собой. В настоящее время в строительстве нашли применение следующие виды арматуры:

Разновидности арматуры

Разновидности арматуры

  1. Пластиковая – современный аналог, активно распространяющийся на строительном рынке. Отсутствие длительного опыта использования не позволяет однозначно судить о преимуществах и недостатках этого материала. Ниже остановимся на них подробнее.
  2. Стальная – традиционный вариант, прошедший испытание временем и веками эксплуатации, которые и выявили основные преимущества данного материала. В свою очередь, данный вид подразделяется на два подвида:
  • Гладкая арматура представляет собой стальные стержни круглого сечения с гладкой цилиндрической поверхностью;
  • Рифленая отличается наличием на поверхности прута выпуклых элементов, располагающихся под углом к продольной оси детали. Их наличие обеспечивает лучшую связку с бетоном и придает надежность всей конструкции фундамента.
Гладкая и пластиковая арматура

Гладкая и пластиковая арматура

Каждый материал имеет свои преимущества и недостатки. Для сравнения аналогов рассмотрим их эксплуатационные качества.

к оглавлению ↑

Стальная арматура

Сталь является достаточно прочным черным сплавом, что позволяет в конечном итоге получить высокую прочность ленточного фундамента и других видов оснований дома. Применение прутков достаточного диаметра гарантирует нивелирование отрицательного воздействия вертикальных деформаций почвы, возникающих в межсезонье или при изменении уровня грунтовых вод. Наибольшее применение получила арматура 12 для фундамента с рифленой поверхностью.

Наличие в сплаве железа оказывает негативное воздействие на химическую стойкость материала. Особенно это проявляется при контакте арматуры с водой, что приводит к коррозионному разрушению. Чтобы стальная арматура для фундамента дольше сохраняла свою механическую прочность, при укладке необходимо обеспечивать зазор от нее до опалубки не менее 50-60 мм. Слой бетона предотвратит контакт с водой и образование ржавчины.

к оглавлению ↑

Пластиковая арматура

Достаточно новый материал на российском строительном рынке, еще не получивший широкого признания. Строителей и инженеров настораживает высокий коэффициент продольного удлинения материала. Гибкая арматура для фундамента, в отличие от стальной предшественницы, может растягиваться. Это негативно сказывается и на прочности всего основания дома.

Из положительных аспектов арматуры из стеклопластика можно выделить следующие:

  • Значительное снижение расходов на перевозку благодаря намотке в бухты;
  • Высокая стойкость к воздействию влаги и различных реагентов;
  • Низкая масса.

По общему мнению, такой вид арматуры можно применять лишь для малонагруженных фундаментов, например под каркасными строениями. Под домами из бруса, бревна, блоков и особенно кирпича инженеры-проектировщики опасаются устанавливать такие стержни.

к оглавлению ↑

Классификация арматуры

Особое внимание уделяют и такой характеристике, как класс арматуры для фундамента. При выполнении расчета конструкции и ее прочности следует уточнить конкретный состав стали и ее эксплуатационные характеристики. Не зависимо от наличия ребер на поверхности выделяют виды стальных стержней от С1 до С8. Увеличение класса говорит о росте прочностных характеристик благодаря использованию легирующих элементов в составе сплава.

Характеристики арматуры

Характеристики арматуры

Зная особенности каждой группы не сложно определиться, какая марка арматуры нужна для ленточного фундамента дома. Достаточно лишь рассчитать массу сооружения, уточнить почвенные условия участка проведения работ, особенности грунтовых вод и т.д. Более подробно о выборе диаметра арматуры и расчете ее количества остановимся ниже.

к оглавлению ↑

Выбор арматуры для ленточного фундамента

Прочность основания дома и целостность самого сооружения напрямую зависят от правильного выбора арматуры и качества ее установки. Основной характеристикой в данном случае служат материал и диаметр прутьев. Чаще всего, на запрос пользователей, какую арматуру лучше выбрать и использовать для ленточного фундамента дома специалисты рекомендуют именно стальные стержни.

Диаметр арматуры зависит от расчетной нагрузки на фундамент в целом. Так, для легких каркасных построек небольшой этажности можно использовать стержни сечением 10-12 мм, для более мощных строений – 14 и даже 16 мм. Для достижения максимальных прочностных характеристик армирование ленточного фундамента лучше выполнить в два уровня с установкой промежуточных вертикальных стержней.

Производители стеклопластиковых аналогов заявляют о возможности уменьшения диаметра арматуры из композитного материала по сравнению со стальной при сохранении прочности. Инженеры и практикующие строители с недоверием относятся к данным заявлениям и не решаются полностью заменить металлические прутки в ленточных и плитных основаниях. Поэтому, все рекомендации на тему, какая арматура нужна для строительства ленточного фундамента дома, сводятся именно к насеченным стержням из стали.

к оглавлению ↑

Выбор арматуры для плитного фундамента

Планируя строительство дома на активных неспокойных грунтах, строители отдают предпочтение монолитным основаниям в виде плоской плиты определенной толщины. Преимущества этого типа перед ленточным аналогом в данном случае более чем очевидны, несмотря на значительное увеличение общего бюджета работ. При этом неизбежен вопрос, какую арматуру использовать для плитного фундамента.

Поскольку, нагрузка на основание в данном случае значительна, и масса возводимых строений, как правило, велика, то применяют исключительно металлические стержни. Аналогично, для преодоления действующих на фундамент нагрузок лучше выбирать арматуру увеличенного по сравнению с ленточным типом сечения. Наиболее распространен для плитных оснований диаметр арматуры 14 и 16 мм.

к оглавлению ↑

Определяем требуемое количество материалов

Выше мы выяснили, какие бывают виды арматуры для фундамента и рассмотрели особенности использования каждого из них. Прежде чем перейти к описанию расчета количества требуемых для армирующего каркаса материалов, остановимся подробнее на его устройстве.

Мы уточнили, для чего нужна арматура в фундаменте. Она образует внутренние элементы жесткости, препятствующие разрушению основания строений. Для того, чтобы она выполняла свою задачу с максимальной отдачей, необходимо правильно изготовить армирующий каркас.

Расчет арматуры

Расчет арматуры

Он представляет собой уложенные в два ряда прутья. При этом каркас ленточного фундамента состоит из двух параллельных рядов стержней, соединенных поперечными и вертикальными обрезками арматуры. В основе плитного основания стержни образуют две сетки, расположенные друг над другом. Обязательным условием является углубление стержней внутрь бетонной заливки.

к оглавлению ↑

Расчет ленточного основания

Для примера определим требуемое количество арматуры ленточного фундамента под дом 6х6 метров с одной перегородкой. Исходя из параметров здания, общий периметр стен будет равен 6х4+6=30 метров. Стержни укладываем в четыре полосы, следовательно, длину стен умножаем на 4, получая 120 метров.

Для сохранения высокой прочности армирующего каркаса отдельные стержни в углах дома должны перекрывать друг друга не менее чем на 1 метр. Исходя из этого, общий метраж стержней должен быть увеличен на 16 метров и с последующим округлением в итоге получим количество арматуры 140 метров.

Схема расчета арматуры для ленточного основания

Схема расчета арматуры для ленточного основания

Поперечные горизонтальные и вертикальные вставки при размере сечения ленты 1,5х0,5 метра равны соответственно 1,4 и 0,4 метра. Их устанавливаем с шагом 1 метр попарно. Следовательно, длина таких стержней будет равна 60х1,4+60х0,4=80,4+24=105 метров. Из-за отсутствия нагрузки на них диаметр можно уменьшить до 6-8 мм, взяв гладкую проволоку.

Для соединения элементов каркаса применяют мягкую вязальную проволоку. На каждое соединение ее требуется 0,3 – 0,5 метра в зависимости от диаметра арматуры. Точек соединения для нашего варианта потребуется 30х4=120. Выполнив расчет количества вязальной проволоки, получим необходимую длину 120х0,3=36 метров. Добавив несколько метров для соединения по углам, округлим метраж до 50.

к оглавлению ↑

Расчет плитного основания

Выше нами были даны рекомендации, из какой арматуры делать фундамент. Расчет ее количества зависит от конкретного типа. Так, плитный фундамент того же размера 6х6 потребует гораздо большего количества арматуры. Стандартный размер ячеек сетки 25 см. Следовательно, количество стержней определяем по формуле: 6/0,25х4=96, а общая длина 96х6=576 метров.

Вертикальные стойки при толщине плиты в 25 см будут равны 0,15 метра. А их общая длина определится как 24х24х0,15=86,4 метра. Округлив, получим дополнительно 90 метров арматуры на стойки, что даст общее количество 666 метров.

Количество соединений стержней верхней и нижней сетки к стойкам будет определяться как произведение точек вязки на 4, так как каждая арматура крепится к вертикальным проставкам: 24х24х4=2304, а общая требуемая длина 2304х0,15=345,6 метра.

Приведенные расчеты наглядно показывают значительное превышение плитного основания дома перед ленточным по материалоемкости. Перед тем, как выбрать арматуру для фундамента необходимо выполнить расчеты финансовых затрат на всю конструкцию.

к оглавлению ↑

Монтаж армирующего каркаса

Выбрав, какой арматурой армировать фундамент, необходимо правильно изготовить армопояс. Для этого закупается необходимое количество стержней и непосредственно на площадке режется на куски нужной длины. Так, для ленточного основания 6х6 продольные стержни должны иметь длину 8 метров с учетом угловых загибов.

С помощью приспособлений арматуру сгибают в размер и опускают в предварительно выкопанный котлован, подложив под нижний ряд половинки кирпича для обеспечения необходимого зазора. Связывают проволокой стержни между собой и закрепляют горизонтальные обрезки с шагом 1 метр. В углах расстояние можно уменьшить до 0,5 метра.

Далее крепим проволокой вертикальные куски и привязываем к их верхним торцам второй слой каркаса. Стержни для него можно предварительно связать на земле и укладывать готовую конструкцию. Угловую вязку проволокой удобно выполнять специальным ручным приспособлением или насадкой на шуруповерт.

Таким образом, мы выяснили, какая арматура идет на ленточный фундамент, привели пример выполнения расчета количества материалов. Технология изготовления армирующего каркаса не сложна, но требует высокой ответственности и качества работ. Не всегда можно однозначно утверждать, чем лучше армировать фундамент. Необходимо уточнить все параметры строения и условий места строительства.
