Что такое ленточный фундамент, виды и особенности

Фундамент — очень ответственная конструкция здания. На проведение работ ниже отметки пола первого этажа может быть затрачено до трети всех финансовых вложений в строительство. К тому же ситуация осложняется тем, что после того, как рабочие перейдут к возведению коробки доступ к фундаменту будет ограничен, а его ремонт очень трудоемок. Выбор типа опоры под здание зависит от его конструкции, наличия подвала и характеристик грунта основания. Одним из наиболее распространенных типов является ленточный фундамент.

Содержание статьи

Что такое ленточный фундамент

Конструкция представляет собой каменную ленту, которая служит опорой стенам и может изготавливаться из следующих материалов:

  • железобетон;
  • кирпич;
  • бутовый камень.

Наиболее распространенный вариант — изготовление из бетона с армированием. Такое решение может быть исполнено по двум технологиям:

  • сборный ленточный фундамент;
  • монолитная конструкция.

При использовании кирпича необходимо обращать внимание на его марку по прочности и по морозостойкости. По возможности, лучше остановиться на других материалах (бетон, бут). Лента фундамента предусматривается под все стены, как несущие, так и ненесущие. Под перегородки закладывать фундаменты не нужно.

Ленточный тип подходит для строительства массивных зданий на грунтах с достаточно хорошими показателями. Для болотистых почв он не подойдет. При наличии насыпных грунтов их нужно заменить на песок средней крупности с послойным виброуплотнением. Если грунт обладает высокой прочностью, некоторые виды ленточного фундамента можно применять даже для возведения многоэтажных зданий. На прочном основании можно без проблем возводить здания в 9-12 этажей. При использовании сборных блоков потребуется устройство монолитного железобетонного пояса жесткости.

Виды ленточных фундаментов

Существует несколько вариантов конструкции ленточного фундамента, каждый из которых применяется для определенных случаев и имеет свою несущую способность. В качестве общей классификации можно привести следующее разделение:

  • незаглубленные фундаменты;
  • мелкозаглубленный ленточный фундамент;
  • заглубленные фундаменты.

Эти типы применяются в зависимости от определенных обстоятельств. При выборе необходимо обращать внимание на:

  • нагрузку от здания на ленту;
  • уровень расположения грунтовых вод;
  • глубину промерзания грунта;
  • необходимую высоту цоколя.

Незаглубленный ленточный

Незаглубленный ленточный фундамент

Схема незаглубленного ленточного фундамента.

Применяется для небольших построек из легких материалов. Для каменных зданий (из кирпича, газобетона, железобетона) использовать нельзя. Существует двух видов:

  • железобетонный пояс;
  • железобетонное ребро.

Эти типы могут возводиться только по монолитной технологии. При использовании бетонных блоков (блоки ФБС) возможно разрушение конструкции при незначительных подвижках грунта. Бетон в этом случае воспринимает сжимающие нагрузки. Для восприятия изгиба в конструкцию закладывают арматурные стержни. Обязательно устройство под ленту подушки из песка средней крупности или песчано-гравийной смеси.

Железобетонный пояс имеет высоту меньше ширины, а ребро наоборот. Применение ребра в качестве ленточного основания позволяет приподнять цоколь и обеспечить большую надежность. При одинаковой площади сечения ребро выдержит большие изгибающие нагрузки по сравнению с поясом.

Это можно объяснить тем, что лента рассчитывается как балка на упругом основании. Для определения прогиба необходимо вычислить момент инерции, который находится по формуле:

I = (b*h4)/12,

где b — ширина сечения, а h — его высота. Из формулы видно, что сильнее всего на величину момента инерции влияет высота сечения. Чем большее значение по формуле получается, тем больший изгиб выдержит конструкция.

Данный тип фундамента применяется при высоком уровне грунтовых вод (вода находится на расстоянии менее 1 метра от поверхности земли). Подходит для возведения каркасных пристроек, веранд, террас и тому подобных.

Важно! Для любого типа ленточного фундамента необходимо предусмотреть опорную подушку. Ее выполняют из песка (крупный или средний) или песчано-гравийной смеси. Толщина подушки принимается в зависимости от характеристик грунта (чаще всего 30-50 см).

Подробнее: Незаглубленный ленточный фундамент: своими руками.

Мелкозаглубленный ленточный

Мелкозаглубленный ленточный фундамент

Схема мелкозаглубленного ленточного фундамента.

В отличие от предыдущего данный тип фундамента имеет небольшое заглубление в землю. Глубина опирания располагается в пределах 0,5-0,6 м от поверхности. Может быть двух видов:

  • прямоугольного сечения;
  • т-образного сечения.

Второй вариант имеет большую несущую способность, но требует увеличения расхода материалов и повышает трудоемкость. Т-образное сечение совмещает в себе пояс и ребро, поставленное на него. Нижняя уширенная часть воспринимает изгиб и увеличивает площадь опирания, т.е. распределяет нагрузку, а верхняя вертикальные нагрузки от здания.

Т-образный мелкозаглубленный ленточный фундамент

Схема Т-образного мелкозаглубленного ленточного фундамента.

Оба этих вида могут быть возведены монолитным или сборным способом. При выборе т-образного сечения из сборных элементов под бетонные блоки укладывают специальные подушки заводского изготовления (плиты ФЛ).

Важно! При опирании фундаментов выше глубины промерзания грунта (принимается по СП «строительная климатология») необходимо предусмотреть их утепление и замену пучинистого грунта на песок средней крупности. В противном случае по конструкции пойдут трещины.

Мелкозаглубленные виды применяются при расположении уровня грунтовых вод на расстоянии 1 метра и более от поверхности земли. На такие основания можно ставить каркасные или деревянные дома (брус, оцилиндрованное бревно). Каменные дома ставить можно только на ленту т-образного сечения, поскольку при прямоугольном сечении и небольших подвижках грунта по стенам могут пойти трещины.

Подробнее: Мелкозаглубленный ленточный фундамент.

Заглубленный ленточный

Заглубленный ленточный фундамент

Схема заглубленного ленточного фундамента.

Этот тип является самым надежным. Он позволяет проектировать в здании подвал. Глубину заложения определяют исходя из:

  • высоты помещения подвала;
  • глубины промерзания грунта;
  • расположения слоев грунта и их несущую способность;
  • уровень расположения грунтовых вод.

Необходимо опирать конструкцию на слой грунта с нормальной несущей способностью, это можно узнать только проведя геологию на участке застройки. Уровень грунтовых вод должен быть на 50 см ниже подошвы. При наличии подвала нижний край бетонной стены опускают на 200-300 мм от уровня пола подвала.

Фундаменты глубокого заложения, так же как и мелкозаглубленные могут быть двух видов: прямоугольного и т-образного сечения. Для возведения многоэтажных домов применяют т-образные, для частного домостроения возможно использование прямоугольных. Для изготовления используют монолитный и сборный железобетон.

При использовании сборных элементов по обрезу ленты выполняют монолитный пояс, который свяжет отдельные блоки в единое целое и равномерно распределит нагрузку от стен. Блоки необходимо монтировать с перевязкой не менее 250 мм. Толщина подбирается в зависимости от толщины стен коробки здания. При монтаже т-образных фундаментов сборные подушки под блоки подбирают расчетом. С помощью вычислений находят необходимую площадь подошвы опирания.

Заглубленные ленты могут подойти для строительства домов из бетона, кирпича, газобетона или других материалов. При высоком уровне грунтовых вод их использование возможно, но необходимо предусмотреть надежную гидроизоляцию и дренажную систему.

Обобщить материал статьи можно в таблице.

Тип фундамента Виды сечения Область применения
Незаглубленный

(на поверхности земли)

Пояс Небольшие легкие постройки, каркасные одноэтажные здания при высоком уровне грунтовых вод(УГВ) на прочных основаниях
Ребро
Мелкозаглубленный

(опирание подошвы на глубине 50-60 см от поверхности)

Прямоугольное Каркасные и деревянные здания в 1-2 этажа при УГВ ниже 1 м от поверхности земли
Т-образное Каркасные, деревянные, газобетонные дома до трех этажей при УГВ ниже 1 м от поверхности земли
Заглубленный Прямоугольное Каркасные, деревянные, газобетонные дома более 2 этажей, кирпичные и бетонные здания до 3 этажей
Т-образное Кирпичные и бетонные здания в 3 этажа и более

Подробнее: Технология строительства ленточного фундамента.

При грамотном выборе основания для коробки здания оно не вызовет проблем при эксплуатации и не потребует серьезного ремонта несущих конструкций, поэтому к выбору типа ленточного фундамента необходимо подойти со всей ответственностью.

Ленточный фундамент — Википедия

Малозаглубленный сборный ленточный фундамент из фундаментных бетонных блоков

Ле́нточный фундамент представляет собой замкнутый контур из железобетонных балок, возводимый под всеми несущими стенами здания и передающий подлежащему грунту нагрузку от здания.

Ленточный фундамент позволяет возводить на своем основании различные строения: от деревянных до монолитных домов. При этом использовать намного меньшее количество строительных материалов, и проводить меньшее количество земляных работ в сравнении с плитным монолитным железобетонным фундаментом (и в конечном итоге, заметно снижает стоимость всего фундамента), что делает ленточный фундамент самым популярным видом основания при строительстве загородных домов и дач.

Устройство ленточного фундамента производится на песчано-гравийную подушку, которая сверху покрывается гидроизоляцией во избежание её размытия грунтовыми водами. Если вес возводимого здания небольшой, например небольшой деревянный дом, то устройством подушки из песка и гравия можно пренебречь.

По способу устройства выделяют несколько видов ленточного фундамента:

  • Монолитный
  • Сборный (сборный блочный, сборный панельный, из панелей и блоков)

Устройство монолитного ленточного фундамента предполагает вязку арматурного каркаса и заливку его бетоном на самом строительном объекте, за счёт чего и достигается целостность, или неразрывность — монолитность основания фундамента.

Сборный ленточный фундамент (так же как и в случае с железобетоном) предполагает крепление между собой железобетонных блоков. Данное крепление выполняется посредством цемента с использованием армирования.

По глубине заложения:

  • Мелкозаглубленный
  • Глубокозаглубленный

Выбор глубины заложения фундамента зависит от несущей способности почвы и предполагаемых проектных нагрузок на него. Например, для того, чтобы поставить деревянный дом, устройство фундамента не должно быть глубоким, а в случае возведения тяжелого монолитного дома будет целесообразным устройство его фундамента, опирающегося на более плотные слои грунта. К тому же деревянный или каркасный дом сам по себе является легким строением, и давление, оказываемое таким зданием на фундамент, а следовательно и на почву, часто может оказаться недостаточным для препятствования силам выпучивания почвы, которые будут стремиться выдавить дом.

Снизить воздействие сил морозного пучения на мелкозаглубленный ленточный фундамент можно при помощи утепления самого фундамента и грунта вокруг здания. Первый в мире утепленный фундамент был построен американским архитектором Фрэнком Ллойдом Райтом в Чикаго (США) в 1930-х годах. Технология утеплённого мелкозаглубленного фундамента для холодных регионов была разработана в Швеции и Норвегии в 1950-70-х годах. Итогом разработок стал норвежский проект Норвежского Королевского совета по научным и промышленным исследованиям «Мороз и Грунт» (“Frost og Jord”) , результаты которого начали публиковаться в 1976-78 гг. в виде рекомендаций по технологиям мелкозаглубленных утеплённых фундаментов для строительства частных домов. В настоящее время исследования по воздействию мороза на грунты в Норвегии продолжаются и их результаты периодически публикуются норвежским комитетом «Мороз и Грунт» (2005, 2007 гг.). Технология утепления мелкозаглубленных фундаментов одобрена для холодных регионов с положительными среднегодовыми температурами (СГТ), таких как, например, Аляска (СГТ +2 °С). Для сравнения, в Санкт Петербурге среднегодовая температура составляет +5 °С, в Москве +5,8 °С Технология утепленных малозаглубленных ленточных фундаментов не применима только на территориях со среднегодовой температурой ниже 0 °С, при строительстве малозаглубленных ленточных фундаментов на вечной мерзлоте

[1].

Ленточный фундамент, также как и монолитный, позволяет устройство цокольного этажа либо подвала. В случае наличия подвала верхние слои грунта, находящиеся внутри фундамента, между его стен, снимаются. И соответственно, если цокольный этаж не планируется — грунт можно не трогать, и таким образом сократить количество земляных работ.

Для того, чтобы избежать чрезмерного давления веса строения на фундамент, ширина его стенок не должна быть уже ширины стен возводимого здания. Как правило, для более устойчивого положения здания ширина стенок фундамента должна быть больше ширины стен здания минимум на 10 см. Также для более устойчивого положения всего строения ленточный фундамент делают расширяющимся к основанию. То есть его поперечное сечение выглядит в виде трапеции, расходящейся к основанию. Также возможно и устройство ленточного фундамента с поперечным сечением в виде прямоугольника.

Фундамент испытывает поперечные и продольные нагрузки. В случае с ленточным фундаментом избежать поперечных нагрузок достаточно просто. Для этого принимается высота фундамента больше его ширины, что позволит заметно снизить количество поперечных нагрузок и избежать поперечной деформации фундамента. Именно это и обуславливает возможность использования в арматурном каркасе ленточного фундамента в качестве поперечной арматуры — гладкую арматуру.

Вся конструкция ленточного фундамента испытывает на себе в основном продольные нагрузки. Они связаны с неравномерной нагрузкой здания на основание и силами выпучивания почвы. Поэтому продольная арматура в стальном каркасе фундамента должна быть ребристой (с переменным поперечным сечением), которая обеспечивает лучшее сцепление стали с бетоном и позволяет выдерживать более серьёзные нагрузки. Слабым местом в ленточном фундаменте являются его углы. Они больше всего подвержены сколам, разломам и другим видам деформации. Поэтому армирование углов должно быть выполнено с максимальной тщательностью.

  • ГОСТ 13580-85 Плиты железобетонные ленточных фундаментов. Технические условия.

Виды ленточных фундаментов их плюсы и минусы: фото, видео

Ленточное основание представляет собой замкнутую полосу, сделанную из различных строительных материалов. Проходит под несущими, внутренними стенками будущего здания. Выбор соответствующего типа зависит от грунта, механической нагрузки, назначения сооружения, климатических особенностей региона.

Типы фундаментовТипы фундаментов

Как правило, классификацию видов ленточных фундаментов проводят по материалу и глубине заложения. Поэтому, чтобы выбрать правильно, рассмотрим каждый из типов.

Основание из кирпича

Возводится только на сухих песчаных почвах с постоянно низким уровнем грунтовых вод. Лучший  вариант сырья – полнотелый глиняный или красный пережженный. Этот материал подойдет для надземной, подземной части основы, цоколя конструкции.

Используется кирпич при строительстве каркасных домов из дерева, небольших построек, закрытых беседок, летних кухонь.

Важно помнить про гигроскопичность кирпича, поэтому укладка гидроизоляционного материала – обязательный этап создания основания.

Схема обустройства кирпичного основанияСхема обустройства кирпичного основания

1) гидроизоляция, 2) отмостка, 3) кладка из кирпича, 4) монолитная фундаментная плита

Плюсы:

  • нет необходимости в спецтехнике;
  • цена на материалы невысока;
  • выдерживает значительные механические нагрузки.

Минусы:

  • кирпич впитывает влагу, поэтому если гидроизоляции нет, то со временем он начинает крошиться;
  • создание этого основания требует специальных знаний или заказ работы у мастеров;
  • подходит такой фундамент только для песчаных грунтов;
  • высокая трудоемкость работ;
  • большой расход материалов.

Строительство

Для возведения фундамента этого типа стоит воспользоваться помощью мастеров или работать под их четким руководством.

Весь процесс состоит из таких этапов:

  1. Участок расчищается от мусора, корней растений.
  2. Выполняется разметка с помощью колышков, веревки.
  3. Роется траншея необходимой ширины и длины. Точные цифры зависят от размеров будущего строения.
  4. Дно утрамбовывается.
  5. Создается подушка из песка и щебня высотой в 20 см, увлажняется водой, трамбуется.
  6. Заливается небольшой слой бетонной стяжки в 5 см по всей длине траншеи.
  7. Кирпичи укладываются на раствор нужной высоты.
  8. При необходимости между порядовкой вставляется металлическая сетка, прутья арматуры. Делать это лучше в нижней и верхней части основания.
  9. Готовая лента покрывается слоем гидроизоляционного материала.
  10. По желанию хозяев проводится утепление фундамента.
Кирпичная кладкаКирпичная кладка

Фото: кладка кирпича – продолжение фундамента

Сборной фундамент из железобетонных блоков

Используется для каркасных домов, сложных конструкций бань, гаражей, беседок.

Для возведения потребуется привлекать спецтехнику, которая доставит материал на место строительства, и кран, чтобы опускать блоки в траншею.

Сборной фундамент из железобетонных блоковСборной фундамент из железобетонных блоков

Фото: фундамент из блоков

Если вы решили сделать основание из ФБС сами, то следует закупить фундаментные блоки размерами 20*20*40 см.

Создается на устойчивой песчаной почве. Не рекомендуется устанавливать на пучинистом грунте, поскольку велика вероятность разрыва раствора на стыках блоков, что ведет к разрушению основы.

Плюсы:

  • Низкая цена материалов.
  • Высокая прочность.
  • Скорость создания.
  • Небольшой расход сырья за счет габаритности блоков.
  • Простота монтажа.

Минусы:

  • Необходимость привлечения спецтехники, что влечет дополнительные траты.

Технология создания

Схожа с устройством кирпичного основания, но имеет свои особенности. Этапы его возведения такие:

  1. Очистка участка, разметка.
  2. Рытье траншеи нужных размеров.
  3. Укладка плиты ФЛ для распределения веса.
  4. Установка блоков вплотную друг к другу. Соединение стыков изделий бетонным раствором. Монтаж ФБСовМонтаж ФБСов

    Фото: укладка ФБС блоков

  5. Армирование. Выполняется между рядами.
  6. Верхняя гидроизоляция ленты рубероидом.

Нужно учитывать, что, согласно нормам, минимальная высота такого фундамента – два блока.

Тематический материал:

Бутовое основание

Создается из бутового камня. Подойдет доломит, базальт, гранит и любые другие скальные породы. Укладывается на бетонный раствор или без него.

Бутовое основаниеБутовое основание

Фото: бутовое основание на склоне

Такой фундамент можно обустраивать на пучинистых грунтах с большой глубиной промерзания. Он подходит для загородных домов из газобетона, кирпича, бруса.

Рекомендуемая толщина основания из бута – от 35 см. При высоте траншеи в 70 см лента закладывается на всю глубину.

Плюсы:

  • возможность применения местных булыжников;
  • долговечность ленты;
  • морозостойкость;
  • низкий уровень гигроскопичности;
  • невысокая цена.

Минусы:

  • Основа из бута не получила широкой популярности у жителей частного сектора из-за трудоемкости изготовления.
  • По прочности на порядок ниже монолитного и сборного фундаментов.

Этапы возведения:

  1. Размечается участок.
  2. Роется траншея нужной глубины.
  3. Засыпается слоя песка и щебня высотой до 30 см, трамбуется.
  4. Кладка первого ряда камней выполняется без раствора. Все последующие скрепляются цементной смесью слоем до 20 см. Первый ряд бутового фундаментаПервый ряд бутового фундамента
  5. Сверху настилается рубероид или другой гидроизоляционный материал.

Армирование и утепление основание проводится на усмотрение хозяев.

Монолит

Представляет собой сплошную ленту из бетонной смеси, усиленной арматурой. Один из наиболее надежных типов фундамента. Для его заливки рекомендуется использовать бетономешалку.

Схема ленточного монолитного фундаментаСхема ленточного монолитного фундамента

Схема монолитной ленты

Подойдет для пучинистых либо устойчивых грунтов. Выдерживает высокие нагрузки. Это крепкая основа для большого гаража с погребом, бани с летней кухней либо каркасного, кирпичного дома в несколько этажей.

Можно заглублять ниже точки промерзания грунта. Отличный вариант для регионов с суровыми зимами.

Плюсы:

  • универсальность – подходит к конструкциям различной сложности;
  • прочность и долговечность;
  • строительные работы под силу одному человеку;
  • возможность заливки основы разной глубины заложения.

Минусы:

  • Большой расход материалов, а значит высокая затратность.

Пошаговое строительство:

Все этапы, заканчивая засыпкой песчано-щебеночной подушки, аналогичны другим типам ленточных оснований.

После этого создается опалубка из деревянных досок. В траншею укладываются прутья арматуры. Лента заливается раствором бетона до необходимой высоты. Вся поверхность должно выглядеть монолитно (цельной), без перепадов. На застывший раствор настилается слой рубероида.

Бутобетонный ленточный фундамент

Создается из крупных камней в длину до 0,3 м, весом до 30 кг, которые заливаются раствором бетона. Но подходит бой кирпича или щебень. Под него необходимо возводить опалубку. Признан наиболее надежным типом ленты. По технологии строительства очень схож с монолитным, поэтому его несложно залить своими силами.

Бутобетонный ленточный фундамент

Бутобетонный ленточный фундамент

Делается на устойчивых грунтах. Не рекомендуется создавать на песчаной, скалистой почве – фундамент начнет быстро трескаться.

За счет надежности такое основание заливают под кирпичные дома с подвалом, гаражи, бани, крытые беседки с печью или камином.

В сооружениях с цокольной частью высота фундамента должна достигать пола первого этажа. Без него ленту делают выше на 15 см уровня грунта.

Плюсы:

  • недорогой;
  • прочный;
  • имеет длительный срок службы;
  • морозоустойчив;
  • прост в монтаже.

Минусы:

  • Отсутствуют, за исключением того, что эта лента подходит не ко всем почвам.

Монтаж своими руками

Для работы нужны:

  • бут;
  • кувалда;
  • лопата;
  • веревка и колышки;
  • доски для опалубки;
  • бетонный раствор.

Цокольная часть дома

Цокольная часть дома

Порядок действий следующий:

  1. Делается разметка.
  2. Роется траншея, утрамбовывается.
  3. Первый ряд выкладывается из крупных булыжников. Каждый трамбуется кувалдой.
  4. Щели заполняются бетоном.
  5. Устанавливается следующий ряд камней, можно меньших размеров. Они должны покрыться раствором.
  6. Слои чередуются до нужной высоты.

Заполнение бетоном щелей между камнямиЗаполнение бетоном щелей между камнями Обустройство каменного основанияОбустройство каменного основания

Согласно СНиП, ширина бутобетонной ленты должна быть больше ширины стен здания минимум на 15 см.

Делать армирование основы или нет – решение индивидуальное. Большинство мастеров считают, что на устойчивом грунте такой необходимости нет.

Грунтоцементный тип

Используется только под легкие сооружения в один этаж, которые не эксплуатируются круглый год. Это сараи, террасы, бани, беседки.

Подходящие виды почв – глинистая, супеси, суглинки, лессы с низким уровнем грунтовых вод.

Для изготовления ленты применяют грунт, вырытый из траншеи, смешанный с цементом и водой до нужной консистенции.

Грунтоцементный растворГрунтоцементный раствор

Фото: бетонный раствор

Плюсы:

  • не требует большой закупки стройматериалов, поэтому обойдется дешево;
  • заливается быстро и просто.

Минусы:

  • По прочности и сроку службы в разы уступает остальным видам.

Этапы строительства

На размеченном участке подготавливается траншея. Ее дно разравнивается и трамбуется.

Смесь готовится в бетономешалке. Ингредиенты добавляются в пропорциях:

  • просеянная почва – 75%;
  • цемент марки не ниже М300 – до 10%;
  • вода – 15%.

Цифры указаны примерные, их можно править по факту приготовления. Главное, чтобы на выходе получилась консистенция густой сметаны.

Ручная бетономешалкаРучная бетономешалка

Применение бенономешалки в строительстве

В траншею раствор заливается послойно высотой в 15 см каждый с разрывом во времени в 20 минут.

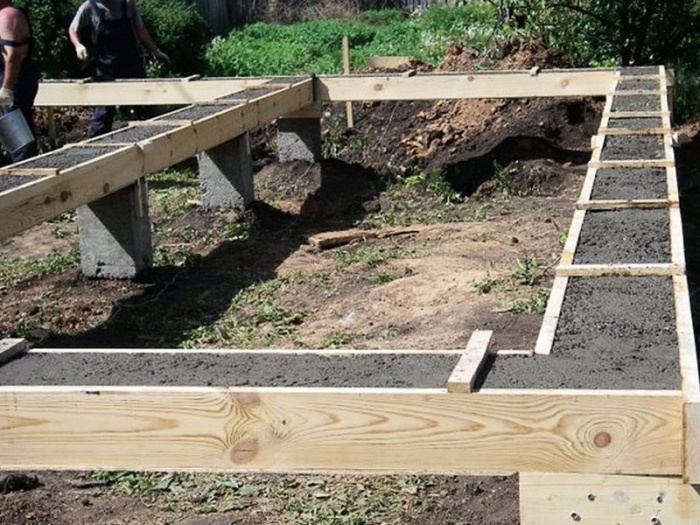

Ленточный фундамент на винтовых сваях

Подойдет для домов из пеноблоков и других блочных конструкций. Рекомендуется устанавливать на пучинистом грунте, на участках под сильным уклоном. В таких условиях это послужит гарантией неподвижности и долговечности основания.

Варианты обустройства ростверка на винтовых сваяхВарианты обустройства ростверка на винтовых сваях

Фундамент на винтовых сваях

Опоры свайного фундамента углубляют в гру

2. Виды ленточных фундаментов и технология их устройства

Монолитные ленточные фундаменты. Ленточные фундаменты под стены устраивают в основном монолитными или из сборных бло­ков. Монолитные железобетонные ленточные фундаменты выполня­ют в виде нижней армированной ленты и неармированной или мало армированной фундаментной стены, выше которой устраивают стены здания.

Процесс возведения фундаментов и стен из монолитного железобе­тона включает разбивку осей фундаментов, устройство опалубки, сборку и установку арматуры и бетонирование. Выбор технологии воз­ведения фундаментов зависит от конструктивных решений фундамен­тов и самих зданий, а также от имеющегося технологического обору­дования и механизмов.

На выбор типа опалубки влияет вид бетонируемых конструкций и их повторяемость. Выбирают опалубку на основе технико-эконо­мических расчетов по возможным вариантам. Определяющие пока­затели - затраты материалов и труда, себестоимость одного оборота опалубки.

При большой повторяемости фундаментов небольшого объема и простой формы применяют инвентарные металлические блок-формы, устанавливаемые на место краном. Блок-формы могут изготавливаться неразъемными, разъемными, и трансформируемыми; последние изме­няют свои размеры и форму путем раздвижки с последующей фикса­цией элементов специальными устройствами. В отдельных случаях мо­жет применяться стальная инвентарная опалубка из пространственных блоков или крупных щитов, несъемная опалубка из плоских или про­странственных железобетонных элементов, мелко- и крупнощитовая опалубка с палубой из водостойкой фанеры.

Монтаж арматуры выполняют укрупненными элементами в виде сеток и пространственных каркасов. Нижнюю арматурную сетку фун­дамента устанавливают до монтажа опалубки. Для создания защитного слоя бетона устанавливают фиксаторы в шахматном порядке с шагом 1 м. Далее устанавливают арматурные каркасы и закрепляют их с по­мощью фиксаторов. Временные крепления с каркасов снимают после их приварки к сетке подошвы фундамента. Отдельные стержни сеток и каркасов на месте их установки необходимо соединить на сварке. По завершении опалубочных работ на захватке приступают к установке опалубки.

Опалубку ленточных фундаментов постоянного поперечного сече­ния собирают в зависимости от высоты фундамента. При высоте 2...2,5 м щиты устанавливают последовательно вертикально, соединяя их между собой на замках, временно раскрепляют инвентарными, под­косами. К ним присоединяют схватки, а затем опалубочные плоскости соединяют стяжками. Щиты второго яруса закрепляют на нижних по­сле рихтовки установленной опалубки и располагают их горизонталь­но. При высоте ленточного фундамента более 2,5 м конструктивное решение опалубки должно быть предложено в технологической карте.

Щитовая опалубка ленточных фундаментов переменного попереч­ного сечения может сначала собираться для нижней части фундамента в виде плиты, верхняя часть опалубки может быть установлена до и после бетонирования нижней части фундамента.

Перед укладкой бетонной смеси необходимо тщательно подгото­вить грунтовое основание. Рыхлые, органические и подобные грунты должны быть удалены, места перекопки грунта следует заполнить уп­лотненным песком или щебнем,

Для достижения монолитности железобетонных фундаментов бето­нирование необходимо вести непрерывно, не допуская образования швов. Бетонную смесь укладывают слоями толщиной 20...30 см, каж­дый последующий слой укладывают после уплотнения предыдущего и, как правило, до начала его схватывания.

Ленточные фундаменты бетонируют в зависимости от конструк­тивных особенностей в один, два и три этапа (рис. 4.1).

Одноэтапное послойное бетонирование применяется при устройстве ленточных фундаментов прямоугольного сечения в распор или переменного сече­ния при площади поперечного сечения менее 3 м2. Ленточные фунда­менты со ступенями при площади поперечного сечения более 3 м бе­тонируют в два этапа: сначала ступени, затем стену. В три этапа бето­нируют ленточные фундаменты с подколонниками, применяемые в каркасных зданиях.

Рис. 4.1. Бетонирование ленточных фундаментов:

а - столбчатого при непрерывной подаче бетонной смеси; б - то же, бетонируемого ступенями, в -ступенчатого бетонируемого с использованием виброхобота; г - конструктивное решение фундамента; 1- опалубка фундамента; 2 - бадья с бетонной смесью; 3 - рабочая площадка; 4 - вибра­тор; 5-бетон; 6 - звеньевой хобот; 7 - продольное армирование; 8 - поперечная арматура, 9 -бетонная подготовка; 10 - уплотненный грунт; 11- оклеечная гидроизоляция

Особенности бетонирования стен подземной части здания зависят от толщины и высоты стен, а также от вида опалубки. Разборно-переставную щитовую опалубку устанавливают в два приема: вначале с одной стороны на всю высоту стены, а после установки арматуры -с другой. При большой высоте и толщине стены опалубку второй сто­роны устанавливают поярусно в процессе бетонирования. Если опа­лубку устанавливают на всю высоту стены, то в опалубке предусмат­ривают отверстия для подачи бетонной смеси. Опалубку стен толщи­ной более 0,5 м можно возводить на всю высоту стены с подачей бе­тонной смеси сверху с помощью хоботов.

Технология бетонирования стен зависит от конструкции опалубки. Может быть предусмотрена поярусная укладка бетонной смеси на вы­соту 400...600 мм при высоте яруса наращиваемой опалубки в тех же пределах. При бетонировании стен в разборно-переставной опалубке высота участков, выполняемых без перерыва, не должна превышать 3 м. При большей высоте участков стен, бетонируемых без рабочих швов, необходимо устанавливать перерывы в бетонировании продолжитель­ностью 40... 120 мин для осадки бетонной смеси и предупреждения об­разования осадочных трещин.

При длине стены более 20 м ее делят на участки по 7... 10 м и на границе участков устанавливают разделительную перегородку.

Ведущим процессом при устройстве фундаментов является бетони­рование, поэтому количество рабочих в каждом потоке (установка опа­лубки, укладка арматуры, бетонирование, разборка опалубки) опреде­ляется по ведущему потоку. Необходимо, чтобы работа во всех пото­ках шла в одном ритме. Для организации поточной работы фундамен­ты и стены разбивают на захватки, в качестве которых может быть пролет, часть пролета или фундаменты на одной оси.

Сборные ленточные фундаменты состоят из сборных фундамент­ных подушек, армированных по расчету, выше которых устанавливают блоки стен. Железобетонные фундаментные плиты-подушки и бетон­ные стеновые блоки унифицированы, номенклатура предусматривает их разделение на четыре группы, каждая из которых отличается вос­принимаемой нагрузкой. Для повышения жесткости сооружения, для выравнивания осадок при строительстве на слабых грунтах и в качест­ве антисейсмических мероприятий сборные фундаменты усиливают армированными швами или железобетонными поясами, устраиваемы­ми поверх фундаментных подушек или последнего ряда стеновых фун­даментных блоков по всему периметру здания на одном уровне.

При песчаных грунтах фундаментные блоки укладывают непосред­ственно на выровненное основание, при других грунтах - на песчаную подушку толщиной 10 см. Под подошвой фундаментов нельзя остав­лять насыпной или разрыхленный грунт, его необходимо удалить и вместо него засыпать песок или щебень. Углубления в грунтовом ос­новании высотой более 10 см заполняют монолитным бетоном. Шири­ну и длину песчаного основания делают на 20...30 см больше разме­ров фундамента, чтобы блоки не свисали с песчаной подушки.

Фундаментные блоки укладывают по схеме их раскладки в соот­ветствии с проектом (рис. 4.2), чтобы обеспечить разрывы для про­кладки труб водоснабжения, канализации и других вводов.

Монтаж начинают с установки маячных блоков по углам и в мес­тах пересечения стен. Фундаментный блок подается краном к месту укладки, наводится и опускается на основание, незначительные откло­нения от проектного положения устраняют перемещая блок монтаж­ным ломиком при на-тянутых стропах. При этом поверхность основания не должна быть нарушена. Стропы снимают после того, как блок займет правильное положение в плане и по высоте. Разрывы между блоками ленточного фундамента и боковыми пазухами в процессе монтажа заполняют песком или песчаным грунтом и уплотняют.

Рис. 4.2. Монтаж сборных ленточных

фундаментов:

1 - фундаментная подушка; 2 - стеновой блок; 3 — песчаная подготовка; 4 - арматурный пояс; 5 - постель из раствора; 6 - заделка стыка мо-нолитным бетоном; 7 — строповка блока

При монтаже фундаментов под колонны тщательно контролируют положение устанавливаемых блоков относительно основных осей. С помощью нивелиров контролируют положение блоков по высоте, у блоков стаканного типа проверяют отметку дна стакана, у других -верхней плоскости блока.

Монтаж стен подвала (стеновых блоков) начинают после проверки положения уложенных фундаментных блоков (подушек) и устройства гидроизоляции. Если в проекте отсутствуют особые указания, то в ка­честве изоляции расстилают слой раствора толщиной 2...3 см по очи­щенной поверхности фундаментов; раствор одновременно служит вы­равнивающим слоем.

В соответствии с монтажной схемой на фундаментах размечают положение стеновых блоков первого (нижнего ряда), отмечая места вертикальных швов. Монтаж начинают с установки маячных блоков в углах и местах пересечения стен на расстоянии 20...30 м друг от друга. После установки маячных блоков на уровне их верха натягива­ют шнур - причалку, по которому устанавливают рядовые блоки.

Последующие ряды блоков монтируют в той же последовательно­сти, размечая раскладку блоков на нижележащем ряду. Первые два ряда блоков устанавливают с уложенных фундаментных блоков, по­следующие - с инвентарных подмостей. Марка раствора, на котором должны монтироваться блоки, указывается в проекте.

Монтажный кран можно располагать на бровке котлована, тогда в пределах захватки сначала монтируют все фундаментные блоки, а затем блоки стен подвала. Если кран находится в котловане, то фун­даменты и стены подвала устанавливают отдельными участками, исходя из того, что монтажный кран не сможет вторично войти в зону, где уже уложены блоки выше уровне земли.

Рис. 4.3. Схема устройства фундамент­ной плиты:

1 - границы фундаментной плиты по высоте,

2 - продольная арматура; 3 - то же, попе­речная; 4 — оклеенная гидроизоляция; 5 - бе­тонная подготовка; б - уплотненный грунт

Сплошные фундаменты (монолитная плита) изготовляют из моно­литного железобетона, по конструктивному решению они могут быть выполнены в виде гладкой плиты (с устанавливаемыми по необходи­мости сборными стаканами под колонны), гладкой плиты с монолит­ными стаканами (рис. 4.3), ребристой плиты и плиты коробчатого сечения.

Фундаментные плиты, днища резервуаров, туннелей и т. д. имеют большие площади и характеризуются насыщенным армированием.

Толщина таких плит колеблется от 0,2

до 2 м. Способы их бетонирования выбирают с учетом размеров в плане, толщины, степени арми­рования, имеющейся механизации производства работ, реальных объемов поставки бетонной смеси.

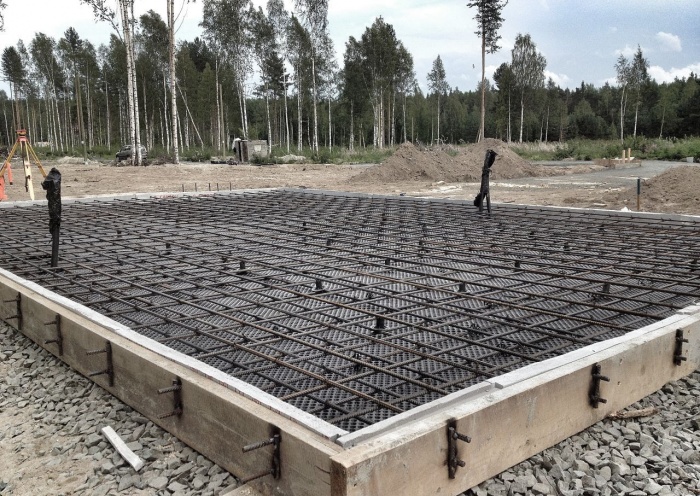

Фундаментные плиты армируют сварными сетками в два слоя и более. Арматурные каркасы могут быть образованы разными спосо­бами: укладывают горизонтальные сетки и устанавливают поддержи­вающие каркасы или предварительно объединяют плоские горизон­тальные сетки и поддерживающие каркасы в пространственный самонесущий армоблок. Армоблоки устанавливают с зазорами, которые пе­рекрывают одним или двумя рядами плоских горизонтальных сеток, опирающихся на армоблоки.

Массивные фундаментные плиты бетонируют с использованием несъемной железобетонной опалубки, разборно-переставной из унифи­цированных элементов. Опалубочные панели большой площади, а так­же арматурные каркасные блоки монтируют с помощью монтажных кранов. Крепление опалубки и каркасов должно быть надежным и выдерживать технологические нагрузки от бетонной смеси, механизмов, машин, рабочих и инвентарных приспособлений. Приготовленная к производству работ опалубка должна быть сдана по акту.

При большой площади плит их разбивают на блоки бетонирова­ния или карты. По краям карт устанавливают деревянную или сетча­тую опалубку без разрезки арматуры на границах карт. В качестве наружной и внутренней опалубок наиболее целесообразно использо­вать стальную сетку из проволоки диаметром 0,7 мм с ячейкой 5x5 см. Такую сетку крепят к арматуре плиты вязальной проволокой или за­жимами.

Ширину блоков принимают с учетом условий непрерывности бето­нирования и темпа подачи бетонной смеси. В каждом блоке бетониро­вания необходимо обеспечить зоны работ: приемки и предварительно­го разравнивания и уплотнения. Необходимая скорость бетонирования определяется из условия, что ранее уложенная порция бетонной смеси перекрывается последующей с соответствующим виброуплотнением до начала схватывания бетона в обеих зонах. Принимаемая скорость бетонирования должна быть обеспечена наличием в достаточном коли­честве средств уплотнения бетонной смеси.

Если толщина плиты меньше 0,5 м, разбивку плиты на карты и бе­тонирование ведут так же, как и бетонной подготовки под полы, т. е. бетонируют картами шириной по 3...4 м. При большей толщине пли­ты разбивают на параллельные карты шириной 5... 10 м, при этом ме­жду ними оставляют разделительные полосы шириной 1... 1,5 м.

Фронт бетонирования в пределах карты должен быть минималь­ным. Карты бетонируют подряд, т. е. одну за другой; для уменьшения суммарной усадки бетон в разделительные полосы укладывают в рас­пор с затвердевшим бетоном готовых карт после снятия опалубки на их границах.

Бетонную смесь с осадкой конуса 2...6 см подают на карты бето­нонасосами, с помощью бетоноукладчиков, эстакад, а также в бадьях с помощью кранов. В отдельных случаях бетонирование может осуще­ствляться пневмотранспортом, с помощью виброхоботов, ленточными конвейерами и непосредственно из транспортных средств. Подавать смесь необходимо в направлении к ранее уложенному бетону, как бы прижимая новые порции бетона к ранее уложенным. При сосредото­ченных объемах работ в массиве и темпе бетонирования 50..100 м3/смену могут быть использованы стационарные бетононасосы Плиты даже предельной толщины бетонируют в один слой. При этом несколько затрудняется виброуплотнение, поскольку внутренние вибраторы требуется погружать в смесь на глубину, в 1,5...2 раза превышающую длину рабочей части. Для виброуплотнения таких конструкций целесообразно применять навесные вибраторы и вибропакеты.

Бетонирование необходимо организовать так, чтобы избежать уст­ройства рабочих швов в пределах одной карты бетонирования.

Вырав­нивают бетон плит по маякам, поверхность заглаживают гладилками. В местах примыкания стен, опирания колонн и столбов поверхность бетона оставляют шероховатой.

Работы по устройству монолитных фундаментных плит целесооб­разно выполнять по поточной организации работ с разбивкой на три ведущих потока: армирование фундаментов, установка опалубки, включая сетчатую на границе зон бетонирования, и непосредственное бетонирование. Работы должны выполняться в одном ритме. Ведущим потоком является бетонирование, поэтому число рабочих в каждом по­токе рассчитывают, исходя из обеспечения непрерывной работы бе­тонщиков.

Ленточный фундамент своими руками - статья от пользователя ОБИ Клуба

В прошлый раз я выполнил небольшой обзор разновидностей фундамента, используемых повсеместно в современном строительстве. Сегодня же я хотел бы поговорить о наиболее популярном виде фундамента, применяемом и в строительстве маленьких хозяйственных построек, и в возведении частных домов. Ленточный фундамент распространен среди профессионалов своего дела за простоту монтажа, отсутствие необходимости в узкоспециализированных знаниях и опыте, а также за скорость и удобство работы. Об особенностях заливки ленточного фундамента своими руками расскажу в статье ниже.

Плюсы и минусы ленточного фундамента

Область применения ленточного фундамента

Для начала необходимо разобраться в терминологии. Ленточным фундаментом называют монолитно выполненную широкую полосу бетона, уходящую глубоко в землю, и удерживающую на себе конструкцию постройки. Рассмотрим подробнее область применения ленточного фундамента:

  • строительство одно-, двух-, трехэтажных домов и других построек на участке, выполненных из тяжелого строительного материала: кирпича, бетона, камня;
  • строительство зданий, предусматривающих по плану наличие цокольного этажа или подвала;
  • строительство домов, включающих в себя по дизайн-проекту перекрытия, выполненные из тяжелых материалов, а также имеющие мансардное помещение;
  • любое строительство на неустойчивом, неоднородном грунте (исключение составляют торфяники и просадочные грунты, на них устанавливать ленточный фундамент неразумно).

Таким образом, применение ленточного фундамента оправдано практически во всех случаях дачного строительства. Но почему же это так?

Плюсы и минусы ленточного фундамента

Преимуществ ленточного фундамента перед другими видами насчитывается немало, в этом и кроется секрет популярности.

  • Ленточный фундамент выдерживает нагрузку, сравнимую разве что с монолитным покрытием. Ему не страшны тяжелые строения, и даже кирпичный трехэтажный дом успешно будет служить на ленточном основании.
  • При соблюдении правильной технологии монтажа ленточного фундамента, эксплуатационный срок основания исчисляется десятками лет. Основание не пойдет трещинами и не поставит под угрозу целостность и безопасность постройки после первой же зимы.
  • Благодаря простому монтажу ленточного фундамента, с работами возможно справиться без вызова бригады специалистов, это поможет сэкономить финансы.

  • Говоря о стоимости ленточного фундамента, нужно понимать, что площадь покрытия и заливки бетоном меньше, а, следовательно, и расходы на заливку основания дома сокращаются, при этом не снижается качественная характеристика фундамента.
  • В зависимости от геоданных участка, качества грунта, финансовых возможностей и пожеланий хозяина будущего дома, имеется возможность выбрать фундамент из нескольких видов.
  • Ленточный фундамент позволяет качественно обустроить и утеплить пол первого этажа, за счет свободного пространства имеется возможность выложить правильную «подушку» из материалов.

Недостатков ленточного фундамента совсем мало, но их необходимо знать, чтобы сделать правильный выбор на этапе планирования строительства.

  • Как я упомянул выше, имеется всего два типа грунта, на котором установка ленточного фундамента запрещена. Если на участке преобладает просадочный грунт или торфяник, отдайте предпочтение монолитной конструкции, как наиболее надежному варианту в неустойчивом грунте.
  • Технология заливки ленточного фундамента предусматривает одномоментную заливку бетоном по всей площади фундамента. При обширном строительстве обеспечить такое количество бетона своими руками будет непросто, придется обращаться в фирму, занимающуюся доставкой замешанного бетона к нужному месту.
  • В любом случае, вне зависимости от масштаба строительства, для работы с ленточным фундаментом необходим один или два помощника, силами одного человека сделать качественное основание практически невозможно.

Виды ленточного фундамента

Прежде чем приступить к пошаговой инструкции, расскажу кратко о типах ленточного фундамента, отличающихся между собой технологией заливки.

  • Монолитный ленточный фундамент применяется в большинстве случаев. Он заливается одномоментно, считается более крепким и надежным.
  • Сборный ленточный фундамент состоит из готовых бетонных блоков, которые после установки в траншею заливаются бетоном для сцепки друг с другом. Сборный фундамент запрещено устанавливать на нестабильном грунте, поскольку риски появления трещин в этом случае выше.

По степени заглубления принято разделять два вида ленточного фундамента.

  • Заглубленный ленточный фундамент берет свое начало на глубине ниже промерзания грунта на 30 см. Такой вариант используется при строительстве тяжелого дома в несколько этажей.
  • Мелкозаглубленный ленточный фундамент используется для небольших каркасных построек, его общая глубина не превышает 60 см.

Монтаж ленточного фундамента

Чтобы не осталось вопросов после прочтения материала, рассмотрим заливку ленточного фундамента поэтапно.

Расчет ленточного фундамента

Подготовительный этап крайне важен в строительстве, потому что именно правильная закладка фундамента влияет на крепость постройки и надежность возведения стен. Если речь идет о строительстве небольшого одноэтажного домика или хозяйственной постройки, расчетами можно заняться самостоятельно. Если же планируется возведение двух- или трехэтажного дома, рекомендую обратиться в специальную организацию, которая сделает расчет профессионально, учтет особенности климата и грунта, глубину промерзания грунта и высоту прохождения грунтовых вод. Все эти показатели важны для правильного расчета и составления сметы работ.

Разметка участка под ленточный фундамент

  1. Первым делом подготовьте участок под закладку фундамента. Очистите от мусора, удалите деревья с корнями, если они попадают в зону будущей постройки.
  2. На подготовленной площадке отметьте углы будущего строения, используйте для этого колышки, вбитые в землю.
  3. Воспользуйтесь архитектурным планом строения, проверьте правильность удаления и взаимного расположения колышков друг относительно друга.
  4. Натяните между колышками крепкую яркую веревку или проволоку. Помните, что веревкой обозначают не только внешнюю границу фундамента, но и внутреннюю.
  5. Разметке подлежат не только стены периметра, но и все несущие конструкции внутри здания. Если предполагается установка печи или камина, о разметке для фундамента тоже лучше подумать на этом этапе, это быстрее, удобнее и практичнее. Но помните, что лента фундамента дома и фундамента печи должны быть связаны жесткой сцепкой.
  6. Когда разметка дома закончена, приступайте к разметке террасы и крыльца.

Подготовка котлована ленточного фундамента

После завершения разметки приступайте к работам по выкапыванию траншеи под фундамент.

  1. Чтобы было проще поддерживать необходимую глубину, сначала дойдите до нее в одном углу, и от него продолжайте копать по указанным направлениям. Соблюдайте не только глубину, но и ровность стен котлована. При излишнем осыпании стен, установите распорки.
  2. Если дом строится на склоне, проследите, чтобы глубина траншеи на всех участках была одинаковой.
  3. На дно котлована насыпьте слой песка, не меньше 15 см. Он требуется для компенсации нагрузки на фундамент. Засыпайте песок в три этапа по 5 см, тщательно смачивая и утрамбовывая каждый слой.
  4. Поверх песка расположите

какие бывают фундаменты, применяемые в строительстве дома

В процессе возведения дома одним из самых важных моментов является сооружение фундамента – ведь в том случае, если основание дома будет заложено с нарушениями, то дальнейшая эксплуатация такого здания просто невозможна. Нет никакой гарантии, что в любой момент стены просто-напросто не дадут трещину и не возникнет реальной опасности жизни жильцов.

Прежде чем приступать к сооружению фундамента, необходимо досконально изучить различные виды фундаментов и выбрать из них наиболее подходящий для конкретного случая. Бывали случаи, когда из-за неправильно подобранного типа фундамента дом давал трещину, несмотря на то, что он был возведен правильно.

Основными моментами, исходя из которых была предложена классификация фундаментов, использующихся при строительстве домов, являются:

  1. Вариант опоры на почву;

  2. Форма конструкции;

  3. Способ изготовления

Давайте же теперь более детально рассмотрим каждый из них, а также вопрос относительно того, в каком случае какие виды фундаментов рациональнее использовать.

Содержание и виды фундаментов

  1. Ленточный
  2. Монолитный и сборный
  3. Свайный
  4. Плитный
  5. Столбчатый
  6. Блочный
  7. Ленточно-свайный
  8. Выводы: какой выбрать

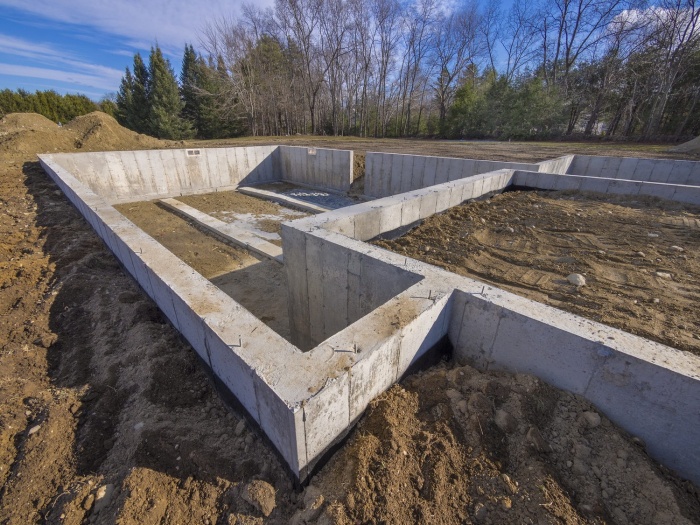

Ленточный

Ленточный фундамент

Модель ленточного фундамента

Что представляет собой ленточный фундамент и почему в частном строительстве его применяют чаще, чем другие виды фундамента
Этот тип основания создается под каждой несущей стеной, что обуславливает необходимость проведения большого количества земляных работ и требует больший расход материалов. Однако у него есть существенные преимущества:

  1. Простота самого возведения – этот фундамент можно будет соорудить из бетона или железобетона;

  2. Одинаковая ширина по всему периметру – основание ведь заложено строго под несущими стенами.

Монтаж ленточного типа фундамента дома применяют в том случае, если планируется возведение дома с кирпичными, каменными, бетонными или блочными стенами, которые имеют значительный вес. Кроме того, если же в здании планируется создание теплого подвала, подземного гаража или даже цокольного этажа, то ничего лучше, чем ленточный фундамент, найти не получится.

Принято выделять два типа этого фундамента:

  • Монолитный;

  • Сборный


Идеален для домов с кирпичными, каменными, бетонными или блочными стенами, которые имеют значительный вес.

Обзор монолитного и сборного фундамента

Монолитный фундамент

На фото схема монолитного фундамента

Особенности монолитного и сборного фундамента для строительства частного дома. Отличительной характеристикой монолитного фундамента является способность выдерживать значительные нагрузки, благодаря чему именно монолитный фундамент используется как основа для железобетонных ограждений. Однако на его возведение потребуется очень много ресурсов – как материальных, так и человеческих. Использование специальных видов техники – это также одно из необходимых условий в данном случае.

Выдерживает значительные нагрузки

Сборная конструкция будет несколько проще в плане сооружения, однако этот тип фундамента не подходит для пучинистых грунтов, подверженных глубокому промерзанию. Кроме того, не получится на таком основании построить дом сложной формы – необходимо будет обрезать стандартные блоки, использующиеся для его возведения, что само по себе весьма проблематично. А вот для зданий простой формы (капитальных гаражей, например), сборный фундамент – то, что надо!

Подходит для гаражей и прилегающих строений

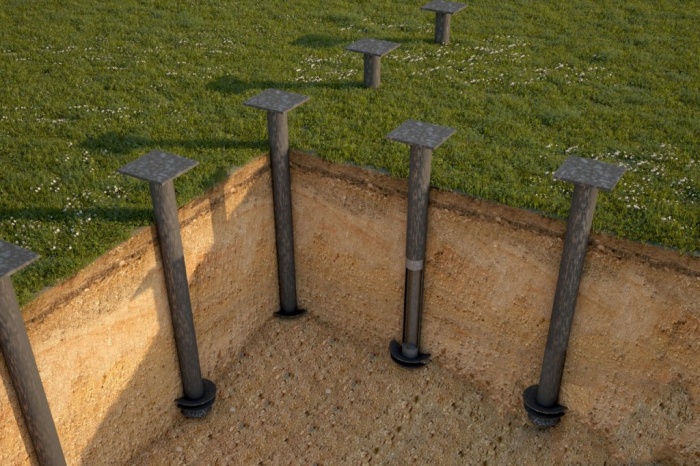

Свайный фундамент

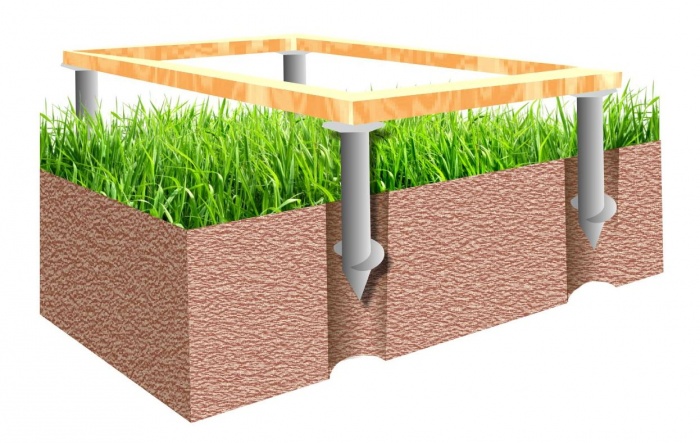

Винтовой свайный фундамент

Модель винтового свайного фундамента

Конструкция этого типа фундамента состоит из отдельных свай, которые вворачиваются прямо в грунт. В виду того, что создание такого фундамента является довольно простой операцией, применение его очень распространено в современном частном строительстве.

Для «ввинчивания» свай может использоваться специальная техника или же можно обойтись даже одному человеку (но лучше работать в паре). После того, как свая закручена в её полость вливают смесь бетона для лучшего закрепления. После этого на сваях закрепляют балки и делают решетчатое основание.

По срокам – это один из самых быстровозводимых видов основания для дома. Вы легко сможете управиться за день-два. Самое главное – правильно рассчитать нагрузку, количество свай на кв м и их расположение.

Один из самых быстрых и простых для возведения фундаментов.

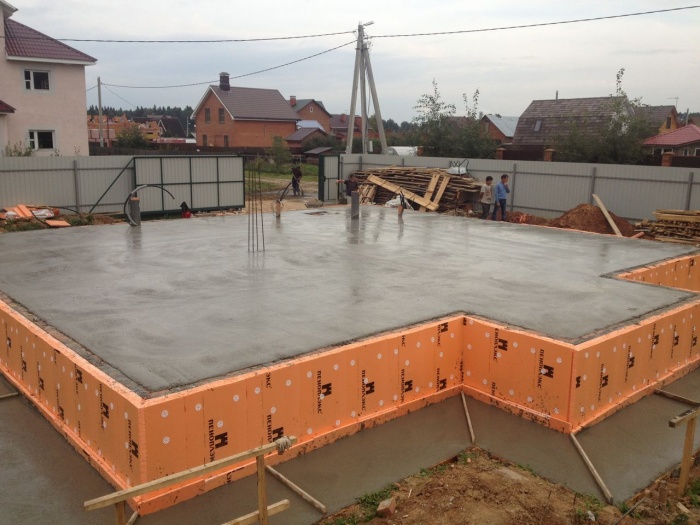

Плита в качестве основания дома

Плитный фундамент

Модель плитного фундамента

В том случае, если планируется строительство на плавающих почвах, которые подвержены сильному и неравномерному сжиманию, просадочных или пучинистых грунтах, целесообразно будет возводить плитный фундамент. Выглядит этот вид он как монолитная или же решетчатая плита, собранная из железобетонных балок с заделанными стыками. Этот тип фундамента возводят по всей площади строения, а не только под несущими стенами. Кстати сказать, «плавающий» фундамент целесообразно закладывать в том случае, если стройка планируется на том участке, где уровень грунтовых вод располагается близко к поверхности земли (менее одного метра). Недостатком этого типа фундамента будет только лишь его высокая стоимость.

Надежный, но высокий по стоимости

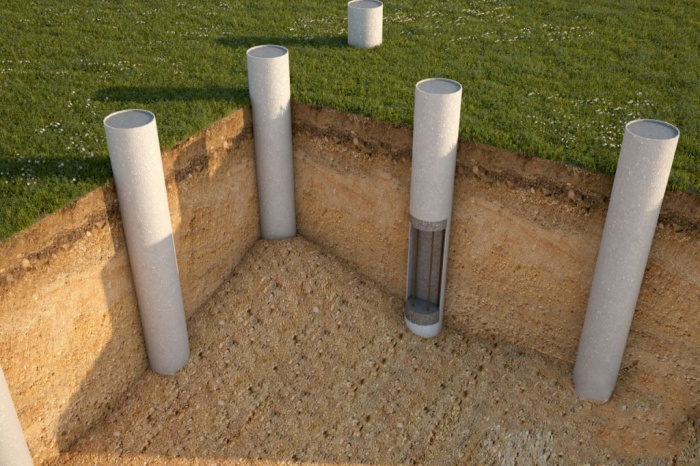

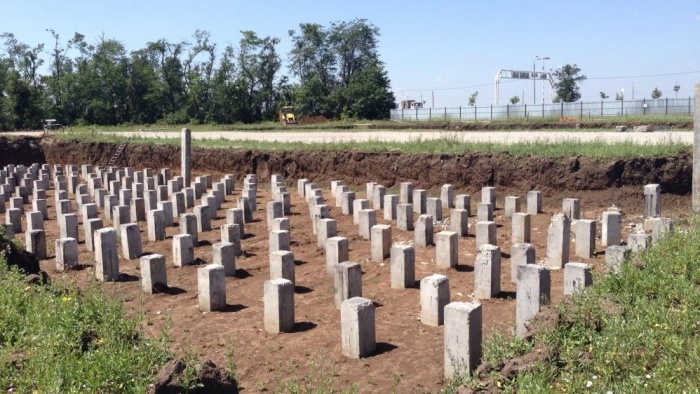

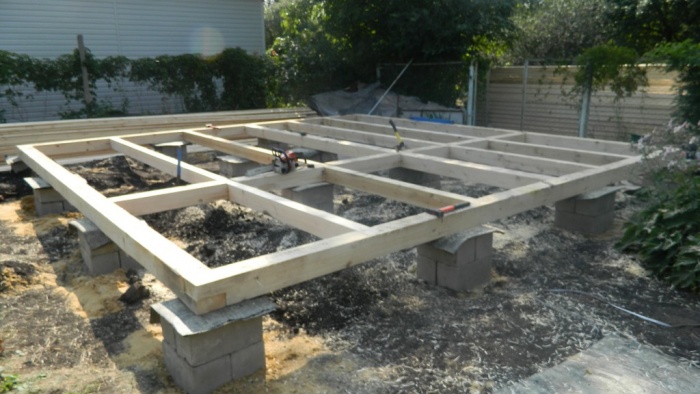

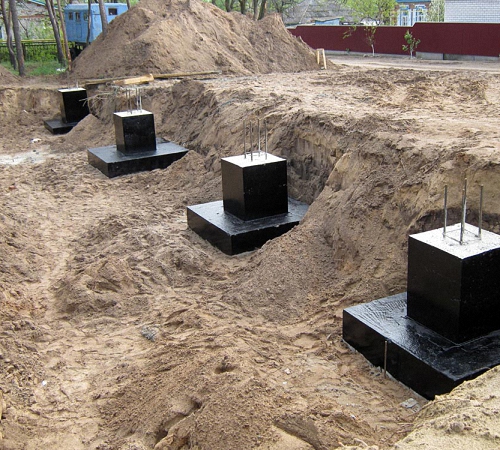

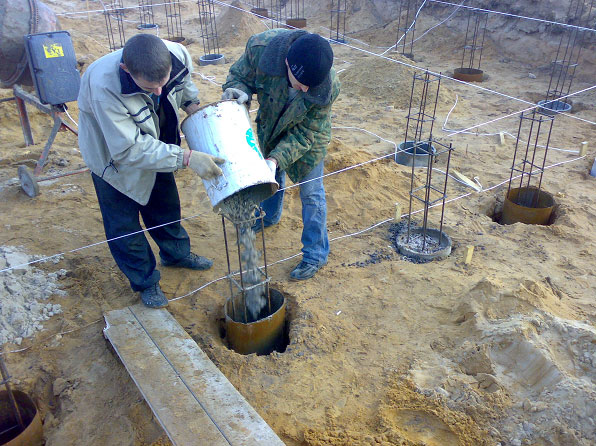

Столбчатый вид

Столбчатый фундамент

Модель столбчатого фундамента

Эта разновидность фундамента характеризуется довольно низкой себестоимостью – например, общая смета этого фундамента будет в два раза ниже, чем в случае с ленточным фундаментом. Столбчатая конструкция применима для строительства зданий, проект которых не подразумевает наличие подвального помещения, а стены не тяжелые. Примеры – финские домики или каркасные сооружения. Кроме того, этот вид фундамента было бы очень неплохо использовать для строительства бани.
Технология сооружения его достаточно проста – под углами наружных стен здания и под местами их пересечения устанавливаются столбы, а сверху на них кладутся балки связи. Столбы также устанавливаются и по всему периметру строения на расстояние не более 2,5 м друг от друга.

Хорошо подойдет для подсобных строений

Блочный фундамент

Блочный фундамент

Модель блочного фундамента

Используется достаточно широко, особенно при возведении трех- или четырехэтажных коттеджей. Технология возведения этого типа фундамента заключается в создании системы блоков ЖБС (железобетонных блоков сплошных), которая устанавливается местах максимальной нагрузки. Это могут быть опоры при прогонах или точки пересечения несущих стен.

Преимуществами блочного фундамента являются:

  1. Способность выдерживать значительные нагрузки;

  2. Простота в сооружении;

  3. Относительно низкая себестоимость;

  4. ЖБС отличаются повышенной химической стойкостью, что делает возможным возведение этого фундамента на почвах с повышенной кислотностью.

Однако надо учитывать, что потребуется надежная теплоизоляция, так как между блоками существуют швы.

Подойдет для трех-четырехэтажных загородных домов

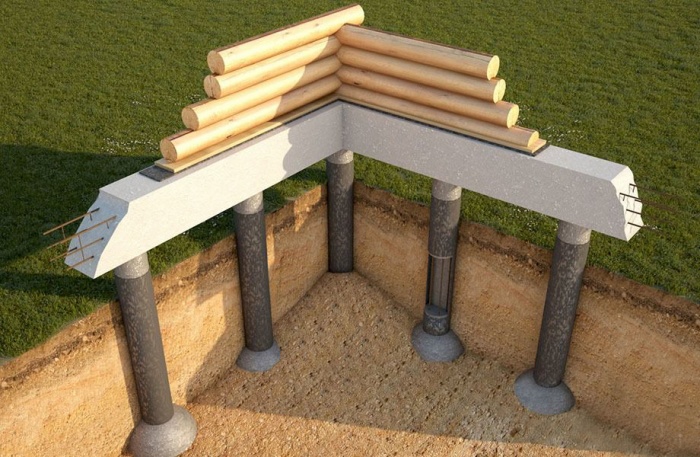

Комбинированный ленточно-свайный

Ленточно-свайный фундамент

Модель смешанного: ленточно-свайного фундамента

Эта конструкция состоит из равномерно распределенных свай, которые устанавливаются
соответственно несущей нагрузки исходя из данных предварительного проекта будущего здания. Верхняя часть свай фиксируется с ленточной основой армированием и бетонированием по подготовленной опалубке.

Свайно-ленточный тип фундамента – идеальный вариант для основания здания, строительство которого будет происходить на рыхлом или же сложном грунте.

Отличный вариант для неустойчивых грунтов

Какой же в итоге тип фундаментов выбрать?

Фундамент – это основа возводимого дома, на которой будет лежать вся нагрузка. Именно качество заложенного фундамента определяет срок службы постройки. Так что прежде, чем определиться с тем, какие виды фундаментов применить лучше в конкретном случае, необходимо учесть множество факторов. Ведь у каждого вида фундамента есть определенные качества, которые и определяют целесообразность использования определенного типа основания при строительстве.

Читайте про следующие этапы строительства:

Смотрите также видео о том, какой выбирать фундамент

Читайте про предыдущие этапы строительства:

Типы фундаментов при строительстве

Строительство любой постройки начинается с сооружения фундамента – основы всего здания. Он принимает на себя всю нагрузку конструкции, равномерно распределяя ее по грунту. Благодаря ему, постройка не будет смещаться, и деформироваться при разных климатических условиях. В зависимости от конструктивных значений, типа грунта и особенностей постройки, существует несколько разновидностей фундамента. Все они обладают своими достоинствами.

Какие виды фундаментов существуют? В чем разница между ними? Какой выбрать тип фундамента? Все это вы узнаете из нашей статьи.

№1 – ленточный фундамент

Один из популярных вариантов, который применяется в строительстве. Хоть технология возведения несложная, само основание массивное, а процесс довольно трудоемкий. Кроме того, материала для работы уходит довольно много. Чаще всего используется для строительства частных домов на несложном типе грунта.

Что представляет собой ленточный фундамент? Это лента или полоса, сделанная из железобетона, которая повторяет контур всего здания. Благодаря такому устройству, фундамент получается крепким, способным выдержать высокие нагрузки. Лента формируется под каждыми внутренними и наружными стенами. Рекомендуется использовать для каменных, кирпичных или бетонных домов с большим весом. Особенностью является то, что с этим фундаментом вы можете соорудить под домом гараж или погреб. Да, трудозатраты действительно высоки, но зато вы получите надежное основание, которое способно простоять более 150 лет. Лучше один раз вложить средства и забыть, чем продешевить и часто прибегать к ремонту. Но, это гарантируется лишь в том случае, когда вы придерживались технологии строительства. Сделав что-то не так, вы значительно сократите эксплуатационный срок и характеристики основания.

Технология устройства

Обычно такое основание закладывают на 0,2 м глубже расположения точки промерзания грунта. Толщина варьируется и напрямую зависит от толщины стен с отделкой и планируемого давления стен. Существует две разновидности такого фундамента:

  1. Мелкозаглубленный, подходит для небольших деревянных или каменных домиков. Глубина закладки от 50 до 70 см.
  2. Заглубленный фундамент, применяемый для массивных конструкций с несколькими этажами. Расход материала намного выше, так как глубина залегания на 30 см больше точки промерзания грунта, которая в разных местностях может быть разной.

Для устройства роется траншея, которая повторяет форму дома и несущих стен. После чего все выравнивается и на дне устраивается песчаная подушка. Она хорошенько трамбуется. Рекомендуемый слой песка от 10 до 20 см, слой щебня такой же. Чем глубина траншеи больше, тем толще нужен слой подушки. После этого остается только сделать опалубку (съемную или несъемную), установить армирующую сетку и залить все бетоном. Схему ленточного фундамента видно ниже.

Достоинства:

  1. Прочность.
  2. Долговечность.
  3. Возможность соорудить подвал, погреб, гараж.
  4. Выдерживает большую нагрузку, подходит для утяжеленных конструкций.

Недостатки:

  1. Высокая себестоимость.
  2. Большие трудозатраты.

№2 – столбчатый фундамент

Отличается от первого варианта тем, что требуется меньше материалов, так как фундамент не сплошной, а сделан на основе столбов. Эти столбы устанавливаются на всех углах постройки, в месте пересечения стены и в тех точках, где высокая нагрузка. Особенностью является надежность, экономичность, отсутствие работ по гидроизоляции. Но, использовать его для тяжелых конструкций нельзя. Нашел применение в частном строительстве для сооружения небольших конструкций.

Технология устройства

На деле это система столбов, которые располагаются в нужных точках здания (обязательно на углах и местах с повышенной нагрузкой). Они вкапываются в землю. Оптимальное расстояние между ними – полтора или два с половиной метра. Сами столбы могут делаться из кирпичей, камня, обычного или бутобетона. Важно заполнить оставшееся пространство между столбами и землей песком и щебнем и дополнительно забетонировать.

Для сохранения тепла пространства под полом, а также для защиты от влаги и пыли, делается забирка. Что это? Стена, которая соединяет столбы. Ее сооружают из кирпича, бетона или бутовой кладки. При пучинистом грунте под забирку насыпают песчаную подушку, слоем в 15 см. А сама стенка углубляется в грунт на 15 см.

Достоинства:

  1. Экономичность.
  2. Быстрота и легкость выполнения работ.
  3. Надежность.

Недостатки:

  1. Подходит только для домов с небольшим весом.
  2. Нет возможности сооружения подвала или гаража.

Фундамент стаканного типа

Хотим отметить, что разновидностью этого типа фундамента является этот вид. Их конструкция довольно похожа. Может применяться для строительства мостов, для возведения промышленных атомных построек и других производственных зданий. Для частного строительства фундамент стаканного типа используется редко. На фото видно, как он выглядит.

№3 – монолитный фундамент

Чаще всего такие типы фундаментов используются для небольших строений. Для выполнения работ вам не потребуется дополнительная дорогостоящая техника. Такой фундамент может быть ленточным или столбчатым.

Ленточный выглядит как железобетонная полоса, которая простилается по всему периметру постройки. Мелкозаглубленный монолитный тип основания формирует жесткую раму в горизонтальной плоскости, которая обеспечит устойчивость фундамента на пученистом грунте. Используют конструкцию для домов с небольшим весом из дерева. Что касается углубленного основания, то его делают под тяжелые конструкции, для которых нужно будет строить гараж.

Если говорить о столбчатом монолитном фундаменте, то это постройка из столбов, возводимых на каждом угле постройки и местах с высокой нагрузкой. Что касается пространства между столбами, то его засыпают песком, щебнем и бетонируют.

Кроме того, для особо тяжелых домов делают сплошной монолитный фундамент, который устраивается под площадью постройки полностью. Основное преимущество такого типа фундамента в том, что при смещении грунта, монолитная плита будет двигаться вместе с ней. Как результат, стены дома не будут трескаться и разрушаться. Фундамент прочный и обходится недорого, примерно 15–20% стоимости от общей суммы.

№4 – свайный фундамент

Идеальный вариант для тех, кто столкнулся с тяжелым типом грунта. Дело в том, что такое основание можно делать на пучинистом грунте с близким расположением грунтовых вод. Никакие неустойчивые грунты ему не страшны. А что самое главное – себестоимость постройки минимальная. Это один из самых экономичных вариантов для строительства частного дома. В качестве основы используются сваи – это столбы с заостренными концами, которые вкручивают, забивают или вставляют в грунт. Они передают нагрузку всего здания на грунт, распределяя ее.

Существует несколько видов этого фундамента, которые зависят от типа свай. Они бывают:

  1. Деревянные.
  2. Бетонные.
  3. Металлические.
  4. Железобетонные.

По форме определяют круглые сваи, кольцевые, прямоугольные или квадратные. Если говорить о способе установки, то изделия бывают:

  • винтового типа;
  • забивного типа;
  • буронабивного типа.

Винтовой фундамент

Винтовые сваи легко использовать в личных целях. Их основание сделано в виде винта, поэтому вы сможете просто вкрутить их в отмеченные места. Работы выполняется без привлечения дополнительной спецтехники. При этом размер свай зависит от глубины залегания грунтовых вод и уровня промерзания грунта. Все сваи вкручиваются в землю строго перпендикулярно вручную или специальным оборудованием.

Винтовая свая представляет собой металлическую трубу, с наваренной лопастью определенной конфигурации. Для винтового фундамента они ввинчиваются в землю не меньше, чем на 1,5 м. При этом пучинистый и просадочный грунт не проблема. Сваи выставляются по одному уровню, бетонируются, а сверху делается обвязка.

Преимущества

За что так ценят винтовые фундаменты? Они имеют высокую несущую способность. Все дело в том, что при ввинчивании трубы, грунт не становится рыхлым, а, наоборот, уплотняется лопастью сваи. Кроме того, на устройство такого основания не потребуется много усилий, времени, материалов и средств. Всего за несколько дней ваш фундамент будет готов. В то время как на высыхание ленточного фундамента нужно 30 дней, плюс работы по его сооружению. Да и процесс может происходить в любое время года.

Забивной фундамент

Если говорить о фундаменте забивного типа, то сваи нужно забивать или вдавливать в землю специальной техникой или вибрационным способом. Благодаря этому процесс усложняется. В домашних условиях сделать такой фундамент будет сложно.

Буронабивной фундамент

Средний вариант, который тоже часто используют для строительства домов. Разница в том, что сваи делают прямо на строительной площадке и устанавливают в уже вырытую скважину.

Работа заключается в том, что в намеченных местах роются скважины. Это можно сделать как вручную (ручным бором), так и механизированным способом. На дне скважины делают песчаную подушку и устанавливают сваю (стальной каркас, асбестоцементная труба и т. п.). Внутрь трубы помещают арматуру и заливают все бетонным раствором. Пространство между трубой и грунтом засыпают песком и щебнем и тоже бетонируют.

Обратите внимание! За счет простоты и дешевизны, на территории России такой вид основания используется в 10% случаях, когда выбирают свайный фундамент.

№5 – плавающий фундамент

Сфера использования – регионы с невысоким залеганием грунтовых вод и слабонесущим, пучинистым, насыпным грунтом. Сама конструкция довольно проста, а сам фундамент безупречно защищает постройку от внешних факторов и разрушения.

Технология устройства

Все начинается из копки траншеи согласно плану. Ширина – 50 см, глубина – 70 см. Затем по всей длин котлована устанавливают ряд бутобетона. После чего сверху ложится полоска арматурной сетки, ширина которой 35–40 см или же 3–4 полоски из прутьев арматуры. Все стыки прихватываются сваркой или обвязываются проволокой из металла. После чего выкладывается второй ряд бутобетона и надстраивается цоколь.

После того как все готово, плавающий фундамент должен настояться на протяжении недели во влажном состоянии, и на протяжении 3 дней в сухом. Если говорить о плавающем фундаменте для небольших конструкций, то процесс немного иной. Траншея роется шириной в 60 см. Из них 10 см засыпается щебнем, остальные 50 песком. Вся масса хорошенько пропитывается водой, чтобы фундамент дал осадку. Затем все снова досыпается, для достижения прежнего уровня. На уровне грунта из бетона отливаются плитки под столбики. После чего устанавливаются столбы из кирпича, ширина которых полтора или два кирпича. Допускается использование небольших бетонных блоков. Все покрывается рубероидом и делается обвязка из доски, пропитанная составом против гниения.

В таком случае если под основанием будет находиться вода, то она будет везде. Фундамент будет двигаться равномерно. Так, вы можете справиться с проблемными участками.

Подведем итоги

В этой статье мы рассмотрели самые популярные и ходовые виды фундаментов. Какой из них выбрать, дело ваше. Отталкивайтесь от того, какой тип грунта у вас на участке, где находятся грунтовые воды, и какова точка промерзания грунта. Опытный геодезист сможет ответить вам на эти вопросы. Исходи из этих данных, вы сможете определиться с тем, какой тип фундамента использовать в своем случае. Все они хороши по-своему. А благодаря нашим советам, вы сможете соорудить качественное основание.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
