Хочу сам сделать буржуйку для гаража. Подскажите чертежи — Твердотопливные печи

Расскажу про свой опыт:



Отапливал одну зиму гараж 24 кв. м буржуйкой.



Сначала топил дровами, но стал замечать, что половину времени трачу на оперирование печкой.

Подкладывать/разжигать/шевелить дрова минимум раз в час напрягало.

Перешёл на уголь. Стал оперировать раз в 1,5…2 часа. Времени уходит не меньше.

Да и теплоотдача и её распределение восторгов не вызывало.

Это порождало закономерный эффект: рядом с печкой жара, пригреешься и на отдалении работать уже не хочется.

Установил вентилятор — стало везде холодно и ветер свищет.



На следующий год досконально изучил вопрос дровяного отопления и не посчитайте рекламой установил Булерьян.

Это такая «рогатая» печка, типо калорифера, бывает разных габаритов.

Для меня преимущество то, что закладка дров на 5…12 часов, горит без помешивания.

Единственный недостаток, который одновременно и преимущество — она рассчитана на сухие дрова + ещё трубу не ниже чем написано в инструкции требует.

Если засунуть сырые дрова, то около часа теплоотдачи ноль, и гореть не хочет.

А на сухих просто песня — разжёг, разгорелась, заслонки прикрыл и минимум пять часов свободы творчества в тепле.



Кстати общая теплоотдача сухих дров где-то раза в два выше чем сырых, так-как в сырых дровах половина энергии тратится на испарение влаги.



ИМХО в гараже 50 кв. буржуйка из баллона на 50 л Ваше положение на спасёт, дело пахнет минимум 200 литровой бочкой…

И «вагонными поставками» дров., так-как буржуйка их обычно шустро в трубу спроваживает.



Если вдруг когда-то надумаете установить что-то типо Булерьяна — берите минимум на габарит больше, чем рассчитано/указано для жилого помещения.

Запас даст большее время горения в «удавленном» режиме.



ПыСы: сейчас по моему сиё изделие в России продаётся под названием «Бренеран». Ссылками не богат. Поищите поиском.



:aggressive:

как сделать своими руками, чертежи дровяной гаражной печки

В гараже, особенно, совмещенном с мастерской, автолюбители проводят немало времени, поэтому важно создать там комфортные условия, обеспечить быстрый и безопасный обогрев помещения.

Зачастую с этой целью устанавливают газовые или электрические обогреватели.

Но такие устройства имеют ряд недостатков: дороговизна оборудования и ресурсов, относительно низкая эффективность, малая долговечность в условиях перепада температур, повышенной влажности, воздействия агрессивной внешней среды.

Поэтому одним из самых простых решений для отопления гаража остается использование дровяной печи. В идеале она должна обеспечить быстрый, равномерный прогрев воздуха без задымления гаража и избыточной траты дров.

Нюансы утепления и схемы дровяных печей для гаража

Для поддержания комфортной бытовой температуры внутри одноместного гаража потребуется установка печи, способной выдавать 2—2,5 кВт тепловой энергии, для рабочей температуры в 16—18 градусов будет достаточно 1,8—2 кВт.

Существенно повысить эффективность обогрева помогает утепление стен. Обычно теплоизоляционный слой располагают снаружи, но это дорого и технически невозможно в том случае, когда гаражи стоят стеной к стене.

Для внутреннего утепления подойдут самозатухающие виды ДВП и ДСП, но не пластик — он при нагреве может выделять токсичные газы, а значит, такой материал несовместим с дровяными печами.

Кирпичные гаражные печи на дровах

Печи из кирпича редко устанавливают в гаражах из-за их громоздкой конструкции. Приборы занимают немало пространства, а большая внутренняя теплоемкость увеличивает потери времени на разогрев печи до рабочей температуры на 1—1,5 часа. Тем не менее в некоторых случаях установка кирпичной печи оправдана. Вот самые распространенные из них:

  • гараж используется как мастерская или полужилое помещение;
  • строение имеет достаточную площадь и высокие потолки;
  • вблизи нет других гаражей, жилых и бытовых построек;
  • в гараже нет избытка влаги, способной навредить раствору при длительном простое печи.

Для кладки дровяной печи используется огнеупорный и шамотный кирпич, а в связующий раствор добавляется огнестойкая глина.

Топливную камеру оборудуют внизу, обычно на уровне третьего ряда, в случае необходимости предусматривают окна прочистной и поддувальной камеры. Особое внимание следует уделить дымоходу — его конструкция должна обеспечить эффективное удаление дыма и копоти во внешнюю среду.

Конструкция классической дровяной печи из кирпича с прочистным окошком и без поддувала обеспечивает длительное горение дров и высокую теплоотдачу. Из-за относительной простоты монтажа устройства часто встречаются на практике.

Изделия из листового металла

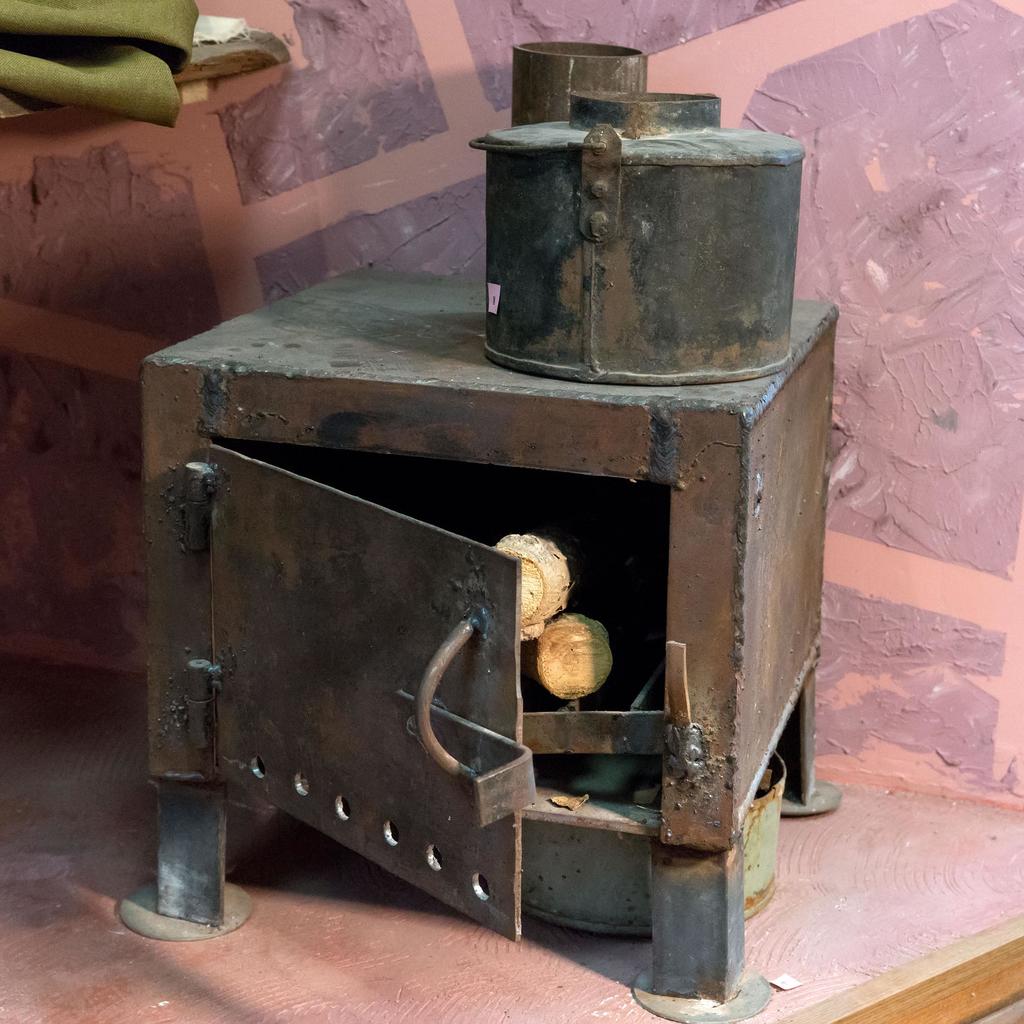

Металлические дровяные печи известны в народе под названием «буржуйки».

Они представляют собой однокамерную конструкцию из листовой стали, оборудованную дымоходной трубой и зольником, в котором скапливаются твердые продукты горения.

Часто буржуйку дополняют платформой для приготовления пищи. По сравнению с кирпичными печами, металлические устройства обладают такими преимуществами:

  • компактность и мобильность;
  • дешевизна исходных материалов;
  • высокая скорость прогрева помещения;
  • простота реализации дымохода, удаления золы и пепла.

Чтобы самостоятельно изготовить буржуйку, достаточно обладать базовыми навыками работы со сварочным аппаратом и слесарными инструментами. Конструкции, рассчитанные на установку в одноместных гаражах, очень просты.

В современных гипермаркетах строительных и хозяйственных товаров можно найти буржуйки промышленного изготовления. Очевидно, что их цена будет выше самодельных приборов, но такие изделия надежны и долговечны.

Использование отработанных баллонов, чертежи устройства

Из пустых газовых баллонов можно сделать очень удобную дровяную печь всего за несколько дней. Такая конструкция объединяет достоинства кирпичных печей и буржуек, позволяя создать не слишком громоздкий удобный прибор с длительной и интенсивной теплоотдачей.

Фото 1. Чертёж печи-буржуйки для гаража из газового баллона. Представляет горизонтальный тип конструкции.

В случае правильной сборки, подобная печь обеспечивает тепловую мощность более 5 кВт, чего достаточно для обогрева крупного гаража. Одна полная загрузка дров гарантирует 3—4 часа стабильного горения — это свидетельствует об экономичности печи. Конструкцию при желании можно легко оборудовать площадкой для приготовления пищи. Среди рассмотренных видов дровяных печей именно баллонная обладает оптимальным соотношением цены материалов, эффективности использования и простоты изготовления.

Фото 2. Чертёж дровяной печи из газового баллона. Конструкция является вертикальной, указаны размеры устройства.

Вам также будет интересно:

Как сделать своими руками: особенности выбора проекта

Основные критерии, характеризующие дровяную печь, — тепловая мощность, выраженная в киловаттах, и среднее время горения дров в часах. Мощность выбирается в соответствии с площадью отапливаемого помещения, обычно — из расчета 1 кВт на каждые 10 квадратных метров.

Если в гараже высокие потолки или имеется смотровая яма, мощность должна быть увеличена. Время горения зависит от типа используемой древесины, толщины и количества дров, а также от интенсивности пламени. Оно должно составлять не менее 2 часов в режиме поддержания температуры при средней загрузке топливника.

Важно учитывать габариты печи и ее форму, количество и стоимость необходимых для сборки материалов, сложность и трудоемкость работ. Лучше всего создавать печь по уже проверенной технологии, предварительно ознакомившись с проектными чертежами и фотографиями готового изделия.

Выбираем материалы и инструменты

Главный исходный материал для изготовления баллонной печи — отработанные газовые баллоны. Вместо вертикального баллона можно использовать тонкостенную (около 5 мм) стальную трубу диаметром 300 мм.

Кроме того, понадобятся прутья арматуры или стальные трубы малого диаметра, листовой металл толщиной 3—5 мм, детали крепежа, а также крючки-задвижки для фиксации крышек на окнах топливника и зольника.

Инструменты, необходимые для изготовления печи, есть почти в каждом гараже, к ним относятся:

  • ножовка по металлу;
  • напильник и наждачная бумага;
  • болгарка с абразивными отрезными дисками;
  • дрель со сверлами по металлу;
  • сварочный аппарат с электродами;
  • винтовые струбцины.

Прежде чем приступать к работе, нужно провести замеры помещения и убедиться, что установка в нем довольно крупной дровяной печи не создаст никаких неудобств. Затем необходимо подготовить баллоны.

Внимание! Резка газового баллона может быть опасна для жизни и здоровья, если не соблюдать правила техники безопасности.

Прежде всего, следует полностью открыть вентиль и спустить остатки газа, контролируя его выход мыльным раствором. Затем ножовкой аккуратно срезают вентиль у самого основания, постоянно подливая воду к месту резки. Освобожденный от вентиля баллон заполняют доверху водой, взбалтывают, сливают жидкость и только потом приступают к резке стенок болгаркой.

Конструируем дровяную печку

Дальнейшие действия по изготовлению дровяной печи из баллонов можно свести к простому алгоритму:

  1. На месте вентиля первого баллона вырезают прямоугольное окно дровника, в его стенке делают длинные тонкие прорези колосниковой решетки, а напротив — окно крепления вторичной камеры.
  2. Из второго баллона делают вторичную камеру, клиновидно срезав его днище. На месте вентиля прорезают отверстие для трубы дымохода.
  3. Из листового металла вырезают выкройки зольника и приемного окна, перегородки вторичной камеры, а также 10—15 длинных полос шириной около 50 мм — они послужат радиаторными ребрами.
  4. Приемное окно и зольник наваривают на первый баллон, к зольнику и нижней части дровника приваривают подпорки из труб или арматуры.
  5. Во вторичную камеру вваривают перегородки, а на нее устанавливают переходник для трубы дымохода.
  6. Вторичную камеру приваривают к дровнику над соответствующим окном, внешние поверхности обваривают радиаторными ребрами, устанавливают дверцы приемного окна и зольника.
  7. Конструкцию покрывают жаростойкой краской для предотвращения окисления и разрушения металла.
  8. Печь устанавливают в гараж и оснащают полноценным дымоходом, выбрасывающим продукты горения во внешнюю среду.

В итоге получается странноватое на вид, но очень эффективное средство обогрева.

Главная сложность, с которой вы можете столкнуться в процессе сборки дровяной печи, заключается в неравномерном и, как следствие, ненадежном сварочном шве. Причина проблемы — недостаточно точная резка деталей или плохая обработка стыкуемых поверхностей. Поэтому важно уделить внимание предварительной разметке, работать болгаркой медленно и внимательно, а перед сваркой придать нужную форму кромкам и зачистить их наждачной бумагой.

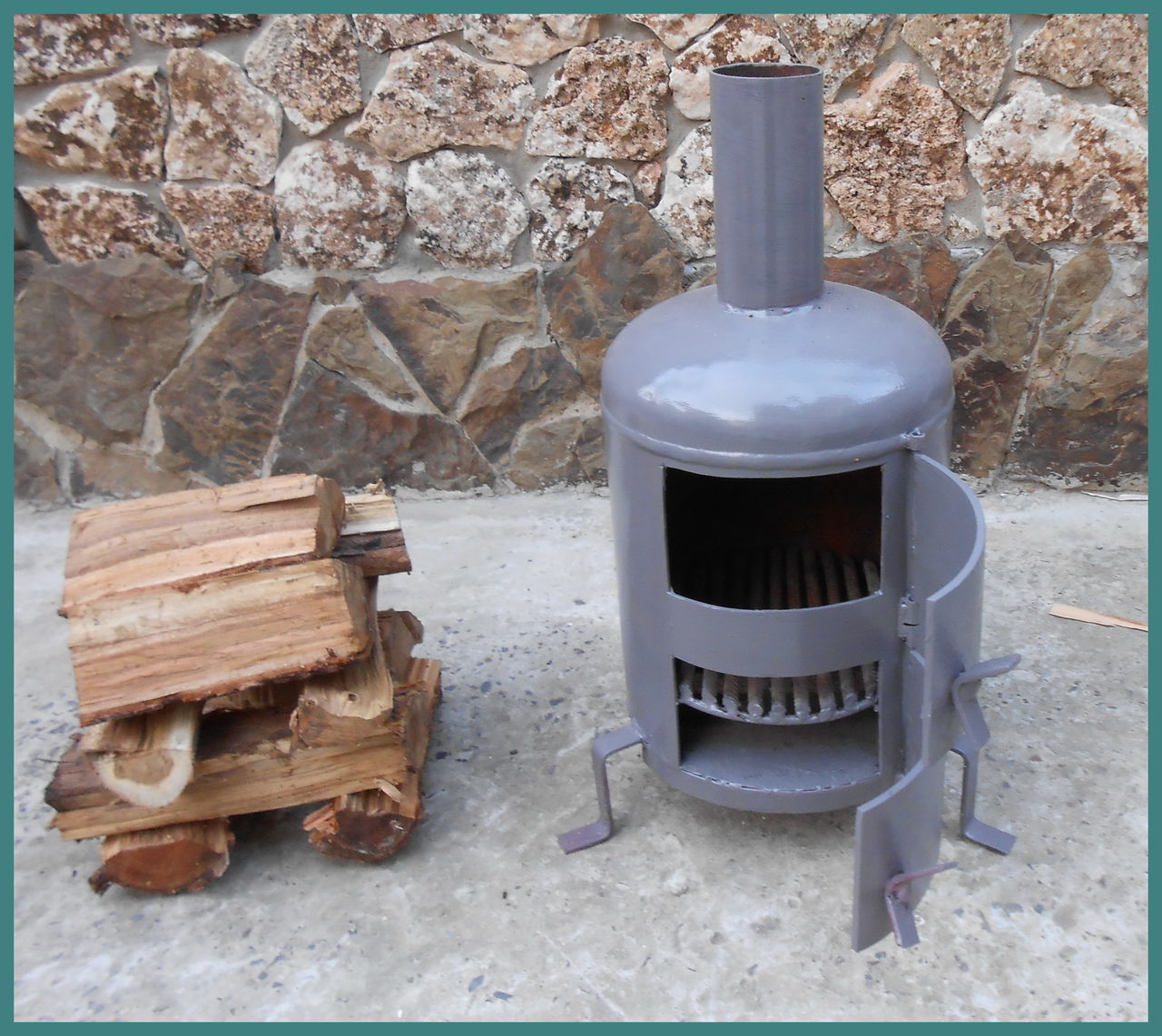

Фото 3. Готовая дровяная печь из газового баллона, которую можно использовать в гаражном помещении.

Полезное видео

Посмотрите видео, в котором рассказывается, как своими руками сделать печь для гаража из газового баллона.

Заключение

Правильно собранная дровяная печь станет надежным, долговечным источником тепла в гараже. Ее конструкция обеспечивает безопасность изделия, стабильность работы в тяжелых условиях и неприхотливость к виду топлива.

Буржуйка с вентилятором. Эффективная буржуйка своими руками на дровах длительного горения своими руками для гаража и дома: чертежи и инструкция +Фото


Теплообменник для буржуйки: фото пошагового изготовления

Воздушный теплообменник для буржуйки: фото пошагового изготовления с описанием.

Печь буржуйка часто используется для отопления дачных домов, гаражей и мастерских, печка работает на дровах и это более экономный вариант по сравнению с отоплением газом или электричеством. Но у буржуек есть один существенный недостаток — при горении топлива большая часть тепла уходит в дымоход.

Чтобы уменьшить потери тепла и направить его в помещение, можно сделать буржуйку с дополнительным теплообменником, который будет снимать часть тепла с трубы дымохода, и принудительно с помощью вентилятора направлять его в помещение. Изготовление такого приспособления мы и рассмотрим в этой статье.

Процесс сборки теплообменника для буржуйки следующий: — из металлических пластин нужно сделать две вот такие боковины.

По кругу сверлим отверстия.

Вырезаем заготовки.

По центру также сделаем отверстие но диаметром чуть больше.

Из труб будут сделаны воздушные каналы.

Трубы нужно приварить напротив отверстий к основаниям.

Сам корпус теплообменника будет сделан из металлического ведра, на костре обжигаем ведро от краски.

Дно ведра срезаем болгаркой.

Также нам понадобятся два соединения для труб дымохода.

В корпусе ведра размечаем два отверстия расположенные напротив один одного (для трубы дымохода).

Вырезаем отверстия под трубу дымохода.

Вставляем трубы.

Края загибаем во внутрь.

Места соединений прихватываем сваркой.

Щели замазаны термостойким герметиком.

Теплообменник покрашен термостойкой краской.

Одеваем устройство на трубу дымохода печки.

Автор протестировал работу устройства.

Поток воздуха от вентилятора прогревается в воздушных каналах и поступает в помещение.

Электровентилятор закрепили на теплообменнике.

В результате установки на буржуйку теплообменника, теплоотдача значительно повысилась, дополнительная принудительная циркуляция воздуха позволяет прогреть помещение мастерской значительно быстрее.

Популярные самоделки из этой рубрики

Самодельная походная печка из куска трубы и газово…

Печь ракета из кирпича: простая печь из кирпича…

Как сделать буржуйку из газового баллона…

Печь на отработанном масле с водяным контуром: чер…

Печь камин своими руками

Печка на отработке

Печь Бубафоня длительного горения: чертежи, схема,…

Походная печь своими руками…

Как сделать электроплитку

Уличная печь для дачи своими руками…

Ракетная печь для гаража

Самодельный обогреватель из чугунной батареи…

sam-stroitel.com

Как увеличить КПД буржуйки своими руками

Здесь вы узнаете:

Традиционные печи-буржуйки отличаются не самым высоким КПД. До 30-40% вырабатываемого ими тепла улетает в дымоход. Увеличить КПД буржуйки позволят нехитрые технические приспособления. В этом обзоре мы рассмотрим восемь способов увеличения эффективности данных печей. Они отличаются по уровню сложности, но все работы выполняются своими руками с использованием подсобных инструментов. Пройдёмся по этим способам более подробно.

Восемь способов увеличения эффективности

КПД буржуйки на дровах варьируется в пределах 60-80%. Всё зависит от её конструкции, длины дымохода, используемых для её постройки материалов и используемых дров. Коэффициент полезного действия существенно возрастает при использовании берёзовых и дубовых поленьев с уровнем влажности 13-15%. Чем выше влажность, тем меньше отдача тепла и тем больше смолы останется на внутренних поверхностях.

Увеличить теплоотдачу буржуйки и повысить показатель КПД можно следующими способами – вот их список:

  • Обеспечение пиролизного сгорания древесины – оно увеличивает эффективность на 5-10%.
  • Создание дымооборотов – здесь главной задачей является максимальный отбор тепла из продуктов сгорания.
  • Создание системы естественной конвекции – улучшит обдув буржуйки, повышая теплоотдачу и ускоряя прогрев помещения.
  • Обдув вентилятором – как и в случае с естественной конвекцией.
  • Обкладка буржуйки кирпичом – сохраняет тепло и стабилизирует температуру.
  • Увеличение теплоотдачи за счёт воздушного теплообменника – сложный, но весьма эффективный способ.
  • Увеличение длины дымохода – актуально при наличии свободного места в помещении.

Рассмотрим каждый способ более детально. Все представленные в обзоре модификации можно провернуть на примере простой прямоугольной буржуйки.

Организация дымооборотов

Повысить КПД буржуйки довольно легко – нужно всего лишь улучшить отбор тепла. В традиционных печках оно мгновенно улетучивается в дымоход. В результате КПД остаётся низким, а печь «отапливает улицу». Другими словами, вы буквально выкидываете около 30-40% дров, они уходят в никуда. Задача решается простым способом – нужно задержать тепло внутри буржуйки как можно дольше. Для этого в ней организуются два дымооборота. Они позволяют увеличить сопротивление, заставляя тепло уходить в стенки.

Данную задачу лучше всего решать на начальном этапе сборки буржуйки. Вварите в неё два куска листового железа, как указано на чертеже. Они образуют два дымооборота. Проходя через них, продукты сгорания отдадут тепло по максимуму. И лишь после этого отправятся в дымоход.

Схема устройства печи-буржуйки.

Пиролизное горение

В продуктах сгорания полно тепла и присутствуют горючие элементы. Их дожигание со вторичным воздухом позволяет извлечь дополнительные килокалории. Для этого дрова сжигаются с ограничением подачи первичного воздуха. Дальше стоит задача дожечь то, что содержится в продуктах сгорания. Пиролизные газы сгорают с выделением большого количества тепловой энергии. Она поглощается и испускается металлическими стенками буржуйки. За счёт этого у нас получится увеличить её КПД.

Для организации пиролизного горения понадобятся дымообороты из предыдущего раздела. На уровне первого оборота вваривается подающая трубка. Через неё подаётся вторичный воздух. В его присутствии дожигаются продукты пиролиза – КПД увеличивается на 5-10% от исходного показателя. В месячном пересчёте это выльется в экономию нескольких десятков килограмм дров. Обязательно предусмотрите подачу «вторички», если вы уже сделали дымообороты.

Создание системы конвекции (+оребрение)

Увеличение КПД буржуйки своими руками предусматривает создание конвектора. Естественная конвекция улучшает съём тепла и обеспечивает быстрый прогрев помещения. Установив печку с конвектором в гараже, мы получим отличный отопительный прибор. Буквально через 15-20 минут после розжига в гаражном помещении установится комфортная температура. Наша задача заключается в следующем – нужно создать конвектор, засасывающий воздух снизу и выпускающий сверху.

Самый простой способ увеличить КПД – оборудовать буржуйку металлическим экраном. Он представляет собой лист железа, оборачивающий печку по бокам и сзади на манер рубашки. Расстояние между корпусом и листом – от 3 до 5 см. Лист приваривается на металлические распорки – сделайте их из тонкой арматуры. В результате получится довольно простой конвектор.

Проблема только в том, что площадь рассеивания тепловой энергии останется прежней.

Увеличить КПД буржуйки поможет оребрение. Его можно сделать:

  • Из профильной прямоугольной трубы 20х40 мм.
  • Из П-образного металлического профиля.
  • Из традиционной круглой дюймовой трубы.

Обвариваем выбранным материалом заднюю и боковые стенки. Это поможет увеличить площадь рассеивания. Одновременно с этим мы получим эффективный конвектор.

Принудительный обдув

Принудительная конвекция эффективнее естественной. И дело не столько в КПД, сколько в скорости прогрева помещения. Для этих целей необходимо использовать любой вентилятор – хоть бытовой. Размещаем его в 50-60 см от буржуйки, подключаем к электросети, включаем и наслаждаемся результатом. Мощный поток воздуха эффективно снимет тепло с поверхности печки и распределит его по помещению. Затраты минимальны – нужен лишь старый вентилятор с низким уровнем шума, чтобы не давил на уши.

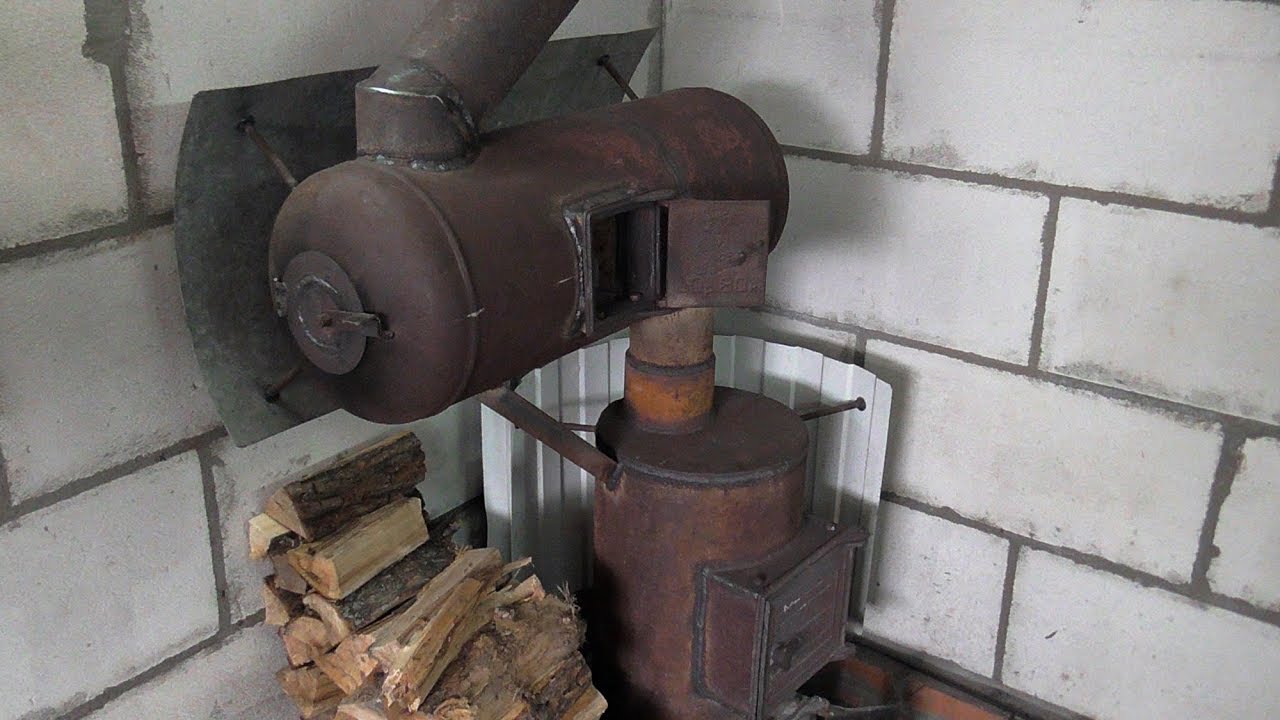

Модификация дымохода

Довольно интересный способ значительно увеличить КПД традиционной буржуйки. Для этого проделываем следующие шаги:

  • Берём небольшой старый газовый баллон или другую металлическую ёмкость.
  • Ввариваем между дном и крышкой металлические трубки.
  • В боковых стенках делаем вырезы под диаметр дымохода.
  • Разрезаем дымоход и ввариваем в него получившийся модуль.

Подобное нетривиальное решение позволит довольно заметно повысить КПД вашей буржуйки.

В результате должна получиться конструкция как на картинке ниже. Далее остаётся установить напротив модуля вентилятор, продувающий воздух через трубки. Этот шаг поможет увеличить КПД за счёт съёма тепла, остающегося в продуктах сгорания.

Другими словами, наша задача – максимально остудить продукты сгорания, отняв у них все остатки тепловой энергии.

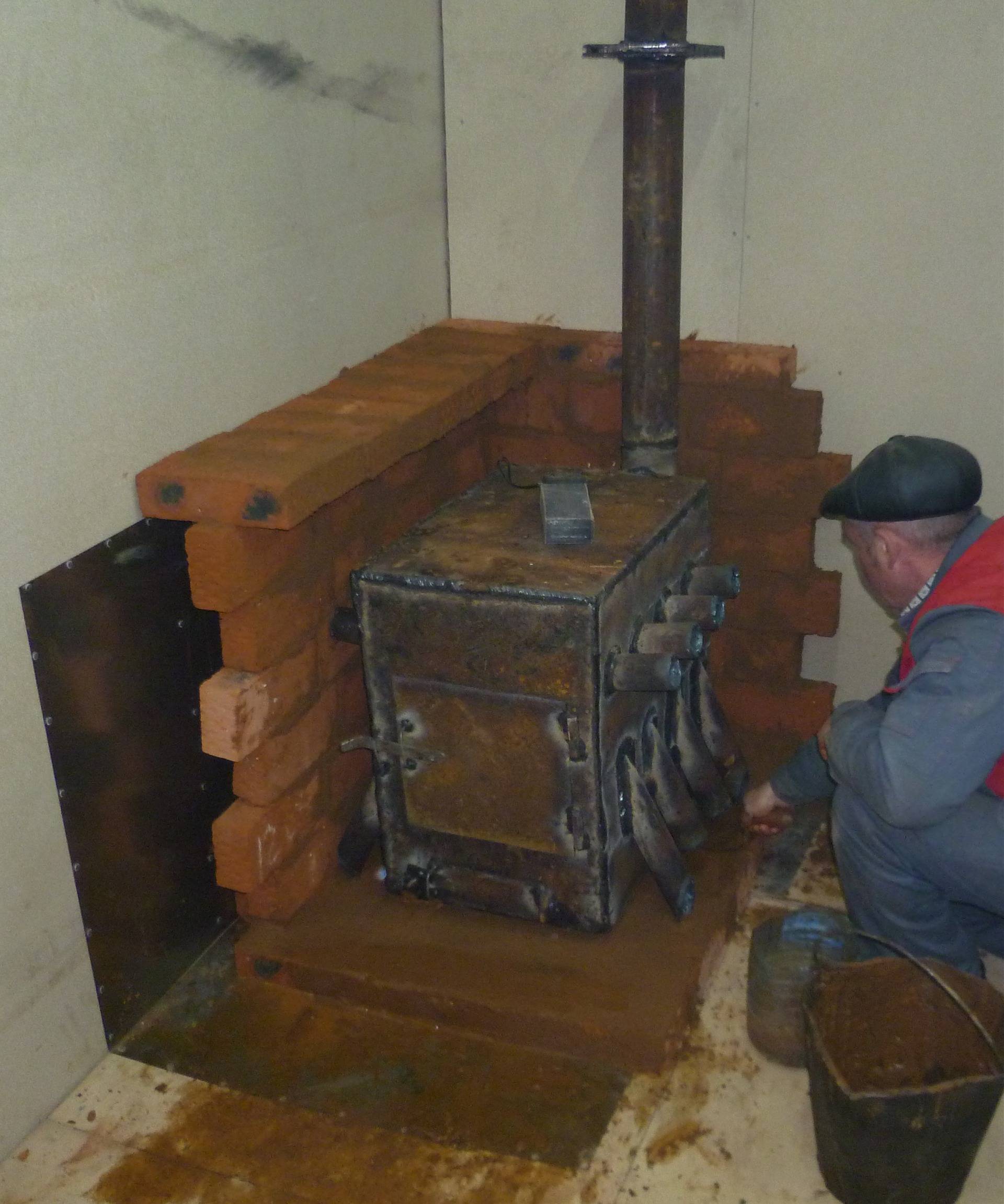

Сооружение кирпичной кладки

Нельзя сказать, что этот способ позволяет кардинально увеличить КПД металлической буржуйки. Он обеспечивает:

  • Поддержание температуры при затухании пламени.
  • Безопасность использования печки.
  • Создание естественной конвекции.
  • Более равномерную отдачу тепла.

Увеличение КПД достигается другими способами. Что касается кирпичной кладки, повторяющей контуры задней и боковых стенок, то она лишь дополняет другие технические решения.

Увеличение длины дымохода

Повышение КПД достигается за счёт увеличения общей длины дымохода. Причём увеличивается не вертикальная часть, а горизонтальная. Суть в том, что продукты сгорания будут нагревать металл дымохода, из-за чего большая часть тепла задержится внутри помещения. Газы на выходе дымоходной трубы станут значительно холоднее.

Увеличивая длину дымоходной трубы, необходимо расположить буржуйку в одном конце помещения, а сам дымоход разместить в другом конце. Горизонтальная секция трубы соединит дымоход с печью и обеспечит эффективный отбор тепла.

Дополнительный способ увеличить КПД – дооборудовать дымоход конвекционными трубами. Такой шаг увеличит площадь теплоотдачи и создаст дополнительную конвекцию.

Установка отражающего экрана

Этот шаг позволит увеличить КПД на 1-2%. Саму печь мы трогать не будем, а обошьём оцинкованным железом угол, в котором установлена буржуйка. Тем самым мы предотвратим уход части тепла в стены, направляя его в обогреваемое помещение. Между листом железа и стеной можно проложить несгораемую теплоизоляцию.

Комплексный подход и технические решения

Увеличить КПД буржуйки до максимальной отметки поможет комплексное применение вышеописанных способов. Например, совместите дымообороты и пиролизное горение, добавьте оребрение на корпус и увеличьте длину дымохода. Буржуйка с вентилятором хороша и в самостоятельном виде, но ничто не мешает обложить её кирпичом. Разнится и реализация описанных методик – всё зависит от имеющихся в распоряжении материалов и конструкции самой печи.

remont-system.ru

Буржуйка своими руками в гараж: чертежи, фото, видео

Чтобы в холодный период года выполнять какие-то работы в гараже или на даче, нужно организовать простейшее отопление. Зная, сколько нынче стоит электричество, большинство гаражных умельцев предпочитает пользоваться заводскими и самодельными обогревателями, действующими на дровах или масляной отработке. Задача нашей статьи – предоставить чертежи и подробно описать, как правильно сделать буржуйку своими руками для применения в гараже либо небольшом дачном домике.

Подбираем конструкцию печки

Поскольку на просторах интернета хватает чертежей обычных буржуек, мы предложим на выбор 4 оригинальных конструкции, одна из которых непременно подойдет для ваших условий:

  1. Двухходовая печь на дровах и угле, сваренная из листового металла.
  2. Вертикальный отопитель из газового баллона с воздушным или водяным контуром.
  3. Пиролизная печка длительного горения из баллона или трубы, установленной горизонтально.
  4. Капельница на отработке автомобильных и других масел.

Агрегат с двумя дымооборотами

Примечание. Отопительную печь также можно построить из керамического кирпича, о чем доступно рассказывается в этой теме. Подобный источник тепла неплохо впишется в интерьер дачи, но неудобен для гаража из-за размеров кирпичного строения, долгого прогрева и отсутствия мобильности.

Дровяной отопитель с воздушной камерой вверху

Теперь дадим ряд рекомендаций по выбору конструкции самодельной буржуйки:

  1. Если вы проводите в гараже немного времени (1—3 часа в день), то понадобится быстрый нагрев помещения, а его обеспечит вертикальная дровяная печка с воздушным теплообменником (вариант №2), представленная на фото. Благодаря вентилятору, прогоняющему воздух сквозь верхнюю камеру, она действует по принципу тепловой пушки.
  2. Тот же второй вариант сгодится для боксов больших размеров (стандартные габариты гаража — 6 х 3 м). Тогда воздушная камера превращается в водяной контур, подключаемый к регистрам отопления.
  3. Для постоянного обогрева стандартного гаража подойдет вариант №1 – эффективная двухходовая печь на дровах, либо №3 – агрегат продолжительного горения. Выбор зависит от наличествующего у вас материала: первая делается из пропанового баллона, вторая – из листового железа толщиной 4 мм.
  4. Тем, кто планирует сжигать для отопления отработанные масла, рекомендуется сварить из круглой трубы печку капельного типа (вариант №4). При желании и умении можно провести ее модернизацию — переделать в котел, изготовив водяную рубашку.

Двухкамерная пиролизная печка

Справка. Из популярных гаражных самоделок стоит упомянуть еще 2 конструкции: знаменитая печь — буржуйка верхнего горения Бубафоня и маленький отопитель из колесных дисков. Изготовление первой подробно описано в другой инструкции, второго – показано в видеосюжете:

Сборка эффективной буржуйки

Общеизвестно, что обычным железным печкам свойственен малый КПД (около 45%), поскольку значительная часть тепла уходит в трубу вместе с дымовыми газами. В нашей конструкции реализовано современное техническое решение, применяемое в твердотопливных котлах – установка на пути продуктов горения двух перегородок. Огибая их, газы передают тепловую энергию стенкам, отчего КПД становится более высоким (55—60%), а буржуйка – экономичнее. Принцип действия агрегата отражает чертеж – схема:

Для изготовления вам потребуется листовая низкоуглеродистая сталь 4 мм в толщину, кусок трубы Ø100 мм и металлопрокат для ножек и колосниковой решетки. Теперь о том, как сделать экономную буржуйку:

  1. Нарежьте заготовки из металла согласно чертежу и выполните проемы для дверец топливника и зольника.
  2. Сварите из уголков или арматуры колосниковую решетку.
  3. Из вырезанных частей изготовьте дверцы с запорами.
  4. Соберите агрегат на прихватках, а затем проварите швы всплошную. Поставьте патрубок дымохода и ножки.

Совет. Нижнюю перегородку, сильно нагреваемую пламенем, лучше сделать из более толстого железа – 5 или 6 мм.

Для лучшей теплоотдачи мастерами практикуется приваривание к корпусу дополнительных наружных ребер, как это сделано на фото.

Как сварить вертикальную печь из баллона

Данная печка-буржуйка отличается от подобных агрегатов наличием воздушной камеры, устроенной в верхней части и полностью изолированной от топливника стальной перегородкой. Внутри нее установлены теплообменные ребра, сквозь которые нагреваемый воздух продувается вентилятором. Для подачи холодного и выброса горячего потока в крышку встроены патрубки диаметром 40—50 мм, что и продемонстрировано на чертеже.

Примечание. Организация камеры подогрева воздуха в верхней зоне топливника позволяет отбирать теплоту продуктов сжигания, проходящих мимо нее в дымоход. Поскольку в вертикальной печи пламя охватывает всю порцию дров, происходит интенсивный нагрев воздушного потока в отдельном отсеке, благодаря чему температура в гараже быстро поднимается.

Первая операция – правильная разборка 50-литрового баллона из-под пропана. Чтобы вытеснить остатки сжиженного газа, необходимо вывернуть вентиль и заполнить резервуар доверху водой. После болгаркой нужно отрезать крышку (линия реза – заводской шов) и действовать в таком порядке:

  1. В боковой стенке баллона выполните прямоугольные проемы для зольной и загрузочной дверки и обрамите их стальной полосой толщиной 3 мм, как показано на чертеже. Вырежьте отверстие Ø100 мм под дымоходный патрубок.
  2. Изготовьте колосники съемного типа и установите их внутри корпуса на приваренные уголки.
  3. Сделайте дверцы зольной и топливной камеры, прикрепите к ним ручки и петли, а затем установите в обрамленные проемы.
  4. Вырежьте круг Ø30 см из металла толщиной 4 мм – это будет дно камеры. Приварите к одной его поверхности ребра из отходов металлопроката, после чего герметично состыкуйте его с топливником на сварке.
  5. В отрезанной крышке проделайте 2 отверстия и вварите патрубки для подключения воздуховодов. По готовности крышку установите на прежнее место (но теперь – над теплообменником) и тщательно пройдите стык сваркой.

Вертикальная буржуйка в гараж способна сжигать древесину различного качества и влажности, в том числе и опилки, а также подавать нагретый воздух в любую точку помещения, что актуально для теплиц. Вдобавок она может обеспечивать теплом радиаторы и регистры, если их подключить к патрубкам в крышке верхней камеры и заполнить систему теплоносителем.

Внимание! Чтобы избежать закипания воды и прорыва труб, нужно создать ее постоянную принудительную циркуляцию от насоса и поставить расширительный бачок открытого типа. В качестве теплоносителя используйте антифриз, ведь гараж не топится круглосуточно.

Изготовление горизонтального отопителя

Если стандартный пропановый баллон уложить горизонтально, а в торце устроить дверцу, то получится довольно вместительный топливник, куда войдут метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как это показано на чертеже.

Дожигание горючих газов в данной буржуйке совмещено с отбором теплоты у продуктов сжигания, огибающих полусферические перегородки (вырезаются из корпуса баллона). Ну и непременный атрибут интенсивного теплообмена – наружные ребра из стальных полос – ставятся обязательно. Практика показывает, что подобная печка обогревает гараж площадью до 50 м² в режиме среднего горения, о чем рассказывается в очередном видео:

Заключение

Надо понимать, что показанные выше конструкции дровяных и масляных буржуек для гаража могут меняться и дорабатываться вами в процессе эксплуатации. В том и прелесть самодельных печек – они совершенствуются по вашему желанию. Пример: гаражные умельцы нередко делают внешний водяной контур на базе самоварного теплообменника, встраиваемого в вертикальный участок дымоходной трубы. Это дает возможность задействовать водяное отопление без вмешательства в конструкцию и переделки самой печи.

qustu.com

Самая эффективная буржуйка своими руками: чертежи и фото

В самых непредвиденных ситуациях всегда на помощь приходила печь-буржуйка. И по сей день она надежный помощник для владельцев дачных домиков, гаражей и даже маленьких жилых домов.

Время не стоит на месте, все меняется – и вот уже дизайнеры добрались и до буржуйки. Ее обновленный вид способен гармонично вписаться и даже приукрасить собой помещение в элитном особняке.

Нас же больше волнует вопрос не эстетический, а практический: как самому сделать печь-буржуйку, что для этого требуется? Эта статья будет в помощь тому, кто задумал самостоятельно изготовить такой вид полезного отопительного прибора.

Достоинства и недостатки буржуйки

Печь-буржуйка – довольно распространенный вид обогревательного оборудования. Она ценится за ряд положительных моментов:

  1. Универсальность. Возможность использования для обогрева практически любого вида твердого сырья: дров, опилок, угля, щепок, брикетов, пеллет, торфа. Иногда в некоторых моделях в качестве топлива берется отработанное машинное масло.
  2. Простота конструкции и удобство монтажа. Это позволяет сделать печь буржуйку своими руками. Причем для этого подойдет любой подручный материал.
  3. Небольшие размеры и вес позволяют разместить эту конструкцию в маленьком помещении, в условиях ограниченного пространства.
  4. Пожалуй, самый главный момент – отсутствие таких требований, как возведение фундамента, обустройства площадки, монтажа дымоходной трубы.

При всех положительных свойствах буржуйка, как и любое оборудование, имеет некоторые недостатки:

  1. Требуется защита от выпадающих из топки элементов горения, например, угольков, искр.
  2. Соблюдение правил безопасности при работе с печкой. Существует риск получения ожогов от сильно и быстро нагревающихся стенок конструкции.
  3. Значительное расходование топлива при работе. Оптимальный вариант – использование буржуйки для отопления непродолжительное время.

Разновидности буржуйки

Существует множество вариаций печной конструкции типа буржуйка. Поэтому не составит особого труда выбрать именно ту модель, которая идеально подойдет к определенному помещению: будет иметь набор соответствующих технических параметров, а также удовлетворять своим внешним видом. Для изготовления буржуйки берется любой подручный материал, будь то металлический бак или труба среднего диаметра, бочка, старый газовый баллон, листы железа, толщина которых не меньше 3 мм. Главное – чтобы материал был прочный, с надежными стенками.

Что касается отопления гаража, то подходит любой вариант буржуйки, в жилом же помещении – некоторые модели будут неуместны.

Предлагаем вам рассмотреть несколько видов печки-буржуйки, их особенности, способы самостоятельного изготовления. Так, вы сможете сделать правильный выбор в пользу понравившейся модели.

Модель № 1 – буржуйка на отработанном масле

Сразу хочется заметить, что такая конструкция не подойдет для эксплуатации в жилом помещении, где постоянно находятся люди. Почему? Дело в том, что во время работы, в процессе горения масляной отработки выделяется специфический аромат, не поможет и обустройство хорошей вытяжки.

Материалы

Для создания такого варианта необходимы следующие виды материала:

  1. лист металлический, несколько штук, толщиной 5 мм. Из них будем делать все детали, заготовки.
  2. Трубы для выполнения некоторых конструктивных элементов.
  3. Труба под дымоход.
Процесс создания

На приведенном ниже чертеже буржуйки, представлены все необходимые детали, с указанием их размеров.

Итак, всю работу по созданию буржуйки, использующей отработку в качестве сырья, разделим на последовательные шаги:

  1. На листе металла размечаем все необходимые детали, после чего вырезаем их, используя шлифовальную машинку. У полученных заготовок нужно хорошо зачистить края.
  2. Берем трубу, необходимой длины, и высверливаем в ней круглые отверстия. В дальнейшем при помощи этой трубы будут соединяться верхняя и нижняя емкости печки.
  3. Берем верхний бак и сверху прорезаем проем необходимого размера. Этот проем будет располагаться не по центру, а сместится влево от него. Это отверстие мы подготавливаем под дымоходную трубу.С нижней же стороны вырезаем проем, смещая его вправо. Он послужит в качестве входа для соединительной трубы.
  4. Привариваем две окружности к части трубы, по которой определяется толщина верхней емкости.
  5. Точно так же поступим и с нижней частью печки. Но теперь проем для входящей соединительной трубы вырежем по центру емкости. Помимо этого, нужно прорезать еще одно отверстие – горловину, через которую будем заправлять печь топливом. На этом отверстие предусматриваем наличие сдвижной крышки.
  6. С обратной стороны нижнего бака привариваем 3–4 ножки. Это обеспечит устойчивость.
  7. Чтобы придать жесткость конструкции, усилить ее, оба бака соединяем между собой при помощи металлических кронштейнов.
  8. Основные рабочие моменты завершены, пришло время подумать о красоте. Сварные швы тщательно зачищаем, после чего окрашиваем печку, используя жаростойкую краску. Окраска печи также позволит уберечь ее от преждевременного ржавления.
  9. Последний шаг – монтаж дымоходной трубы.



Принцип работы

Работу этого вида буржуйки можно описать так: налить отработанного масла в нижнюю емкость через горловину. Далее, используя лучину или бумагу, поджечь топливо сквозь проем. Как только масляное сырье разгорится в баке, закрыть отверстие сдвижной крышкой.

Процесс горения усиливается за счет воздуха, попадающего внутрь соединительной трубы через проделанные отверстия. Воздух согревается и поднимается по трубе в верхнюю часть конструкции, при этом раскаляя поверхность емкости так, что на ней легко можно согреть чайник. Большой плюс такой модели буржуйки состоит в том, что не возникнет неприятных ситуаций с отсутствием топлива, так как у автомобилистов в гаражном помещении всегда имеется отработанное масло.

Почему нельзя тушить кипящее масло, жир, парафин водой. Если пользуетесь печкой на отработке, то обязательно должен быть огнетушитель и песок.

Модель № 2 – печь-буржуйка из металлической бочки или трубы

Для этой конструкции берется металлическая бочка либо труба, с определенным диаметром. Отличный вариант для домика на даче, а если еще красиво выполнить сборку, облагородить, то вполне хорошо будет смотреться и в жилом помещении, при этом еще и отлично обогревая.

Пошаговая инструкция выполнения:

  1. Берем емкость для печки и размечаем два прямоугольника. Это будут входы для топки и зольника. Вырезаем эти отверстия.
  2. Отрезанные прямоугольники не выбрасываем, так как они послужат материалом для дверок. Для этого каждая дверца доводится до необходимого размера, для чего обрамляется полосками из металла. Дальше устанавливаем ручку-щеколду.
  3. Внутри емкости (бочки, трубы), отступив 10 см вниз от дверки топки, прикрепляем уголковые кронштейны. На них потом поместим колосник.
  4. Колосник можно купить готовый, а можно выполнить своими руками, сваривая его из арматурных прутьев.
  5. Если в качестве основы взяли трубу, то теперь следует заварить ее дно и верхнюю часть.
  6. Для придания устойчивости, поднятия над полом к днищу емкости привариваем несколько ножек.
  7. В верхней части бака подготавливаем проем для дымоходной трубы, куда потом ее и ввариваем.
  8. Фиксируем петли и навешиваем на них дверки. Размечаем и закрепляем крюк под замок.
  9. Немаловажную роль играет внешний вид, поэтому следует зачистить поверхность, швы. Покрытие печки краской, жаропрочной, позволит нашей конструкции составить конкуренцию фабричной модели.
  10. Когда печная конструкция полностью собрана, необходимо подсоединить ее к дымоходной трубе, которую выводим наружу, на улицу.

Этот тип буржуйки – неплохой вариант для отопления помещения при условии достаточного пространства, так как печь довольно большого размера. Но еще один ее плюс – вместительная верхняя панель, на которой можно установить как чайник, так и сковороду.

Модель № 3 – буржуйка из газового баллона

У газового баллона практически идеальная, готовая форма для печной конструкции. Печь-буржуйка из баллона хорошо подходит для отопления гаража и дачного домика.

Рассмотрим, как можно соорудить из баллона печь:

  1. Начнем с того, что срежем верхнюю часть баллона, где находился кран, и приварим сюда заглушку.
  2. Далее, на дне баллона вырежем квадратный проем. Это будет вход в топку. Отрезанную часть мы не будем выбрасывать, так как из нее сделаем дверку. Нужно только обварить эту деталь, доведя ее до нужного размера.
  3. Привариваем петли, устанавливаем дверку, крепим к ней ручку-замок.
  4. На той стороне баллона, которая станет днищем конструкции, делаем отверстия. Они возьмут на себя функцию колосника.
  5. Подготавливаем короб, выполняя его из металла меньшей толщины, и закрепляем под отверстиями – колосником. Короб будет играть роль зольника, в которого попадают остатки продуктов горения, а также одновременно выступая поддувалом. На зольник нужно прикрепить дверку.
  6. Для печной конструкции осталось сделать ножки. Для этого воспользуемся трубой или металлическим уголком. С помощью сварки приладим их ко дну топливного бака.
  7. В верхней части, в противоположной стороне от топки, зольника прорезаем проем и ввариваем дымоходную трубу.
  8. При желании на верхней плоскости печки можно соорудить панель для варки. Делается это просто – приваривается рамка из стальной арматуры. Такая панель получается довольно вместительной, можно поставить одновременно два предмета.

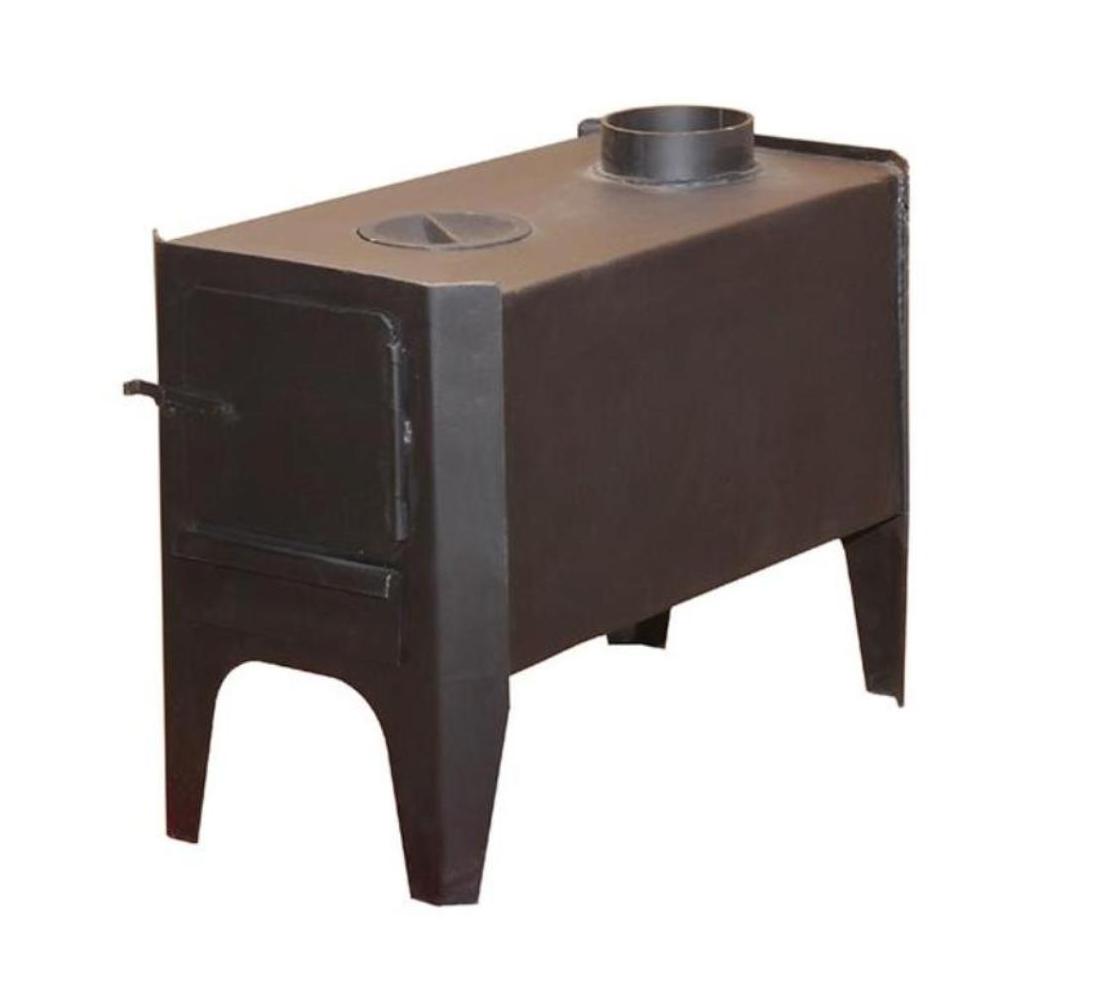

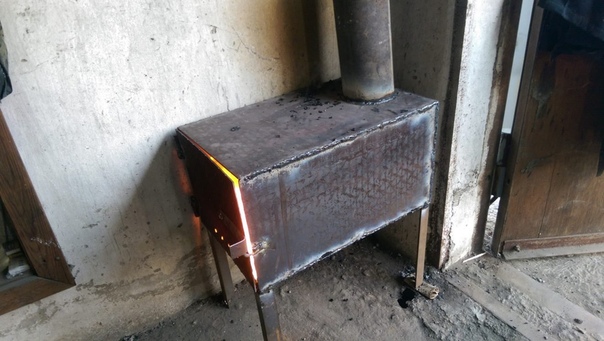

Модель № 4 – прямоугольная буржуйка

По мнению многих специалистов, этот вид считается наиболее оптимальным, эстетичным, компактным из всех перечисленных до этого моделей буржуек. Такая конструкция прекрасно подходит для отопления жилого помещения.

Прямоугольная буржуйка может быть выполнена в двух вариациях:

  1. Первая – это печь «Гном». Компактная, простая модель, состоящая из двух камер, топки и зольника, трубы для дымохода и ножек.
  2. Вторая – более сложная, сохраняющая длительное время тепло. Это печь Логинова. Поэтому она заслуживает детального рассмотрения.

Основное назначение

Главной задачей буржуйки прямоугольного типа является отопление комнаты, размером до 15 кв. м. Обычная буржуйка характеризуется быстрой теплоотдачей, но при этом она очень быстро остывает, как только прогорят дрова. Этот минус можно частично устранить, если обложить печь кирпичами. Но это невыход, так как кирпичи значительно замедлят скорость теплоотдачи, а тепловую энергию сохранят лишь на короткое время.

Модернизация печного устройства

Внесенные изменения в конструкцию буржуйки, иной способ снабжения топливом позволили улучшить эксплуатационные свойства. При этом сохранялись ее основные положительные характеристики: быстрая теплоотдача, небольшие габариты, легкость монтажа, обустройства, без дополнительного возведения фундамента, создания капитальной трубы.

Что для этого сделали? В самом топливном баке, его верхней части, вварили 2 пластинки, которые образуют лабиринт. Таким образом, был увеличен путь прохождения газов, а, значит, они оставляют в печи большее количество тепла. За счет расширения металлических поверхностей стал более эффективным теплообмен между газами и стенками емкости.

Улучшили и противопожарные составляющие такой модели: ее дымовая труба не раскаляется, но оставаясь при этом горячей. Правильное расположение оголовка трубы обеспечит достаточную тягу. В этом случае оголовок размещается так, чтобы исключить нахождение в зоне повышенного давления, каким бы ни был ветер. Поэтому лучше будет установить его выше, чем конек крыши.

Так как существует резерв тяги, образующийся благодаря температуре печных газов, можно установить в печи еще несколько дополнительных пластин – лабиринтов. Это намного повысит результативность работы печного устройства.Еще одна особенность такой печки – максимально плотное расположение дверец на корпусе топливного бака. Это возможно за счет выполнения качественной рихтовки и зачистки дверей на наждаке. В этом случае ручки для дверец выполняются в виде клиньев. Они непросто ручки, но и щеколды, которые заходят в зацепы.

Эксплуатация печи

Процесс использования, работы печи заключается в следующем: начинается работа с протапливания печи щепками, лучинками. Когда отсутствует тяга, снимается крышка с варочного проема, а под трубу помещается горящая бумага, и крышка снова ставится на место. Регулировать процесс горения можно путем полного или частичного открытия дверки зольника.

При достижении требуемой температуры воздуха в комнате, нужно в печку на угли положить четыре не очень толстых полена, 40 см в длину и затем хорошо закрыть дверцы. Недостаток кислорода приводит к снижению интенсивности горения, которое переходит в тление. Влажность, размер, порода древесины влияют на процесс тления, которое может продолжаться несколько часов. И все это время печь будет отдавать тепло в окружающую среду.

В утепленном доме, без щелей, даже в холодные дни с минусовой температурой можно спокойно переночевать, имея такую печь для обогрева.

Что касается опасности отравления угарным газом, то это исключается. Углерод, образуемый при горении, намного легче воздуха и печных газов, поэтому он вытягивается, выплывает через дымовую трубу. Тем более что процесс горения регулируется при помощи дверок, а не вьюшек. Даже если дверцы остались неприкрытыми, вам грозит всего лишь быстрое прогорание топлива.

Способ изготовления

Сразу заметим, что размеры можете брать свои, исходя из имеющегося в наличии материала. Мы использовали лист из стали 200х450 мм. При этом толщина у него была 3 мм.

Собрать такую буржуйку, можно выполнив следующие операции:

  1. Сварить между собой стенки конструкции.
  2. Приварить наверх крышку.
  3. Выставить пластины лабиринта, решетку колосника, прикрепить их, используя сварку. Для того чтобы выдержать расстояние между пластинками и решеткой, расположите деревянные бруски между ними. Их не нужно потом специально убирать – они сами прогорят во время топки.Некоторые рекомендуют делать решетку для колосника не из прутьев, а воспользоваться для этого листом, на котором проделаны отверстия, 20 мм в диаметре.
  4. Сделать днище для печки.
  5. Смонтировать трубу для дымохода. Лучше взять стальную трубу, с толстыми стенками. Важный момент: труба должна быть цельносварной на всем участке расположения в доме. Если труба прямая, то — это просто. Когда надо вывести трубу на улицу через стену, то рекомендуется сделать шаблон из проволоки и по нему сварить трубу и повороты. Вне дома, снаружи, трубу можно нарастить, просто надевая один отрезок трубы на другой.

Почему же труба должна быть цельной в помещении, потому что в трубе под действием печных газов появляется плохо пахнущий конденсат. Именно он, просачиваясь сквозь неплотно прилегающие соединения, распространяет специфический запах.

Правила пожарной безопасности

Для повышения безопасности эксплуатации печь устанавливается на огнеупорный материал, например, кирпичи, плиту из асбоцемента. Для защиты от выпадения угольков, искр пол возле дверей накрывают металлическим листом либо укладывают кафель.

Чтобы оградить стены, предметы мебели и прочие вещи от воспламенения, на стенках буржуйки прикрепляют защитные экраны, выполненные из асбоцементных листов. В этом случае можно не облицовывать поверхности котла термостойким материалом. Экраны крепятся на резьбовые шпильки или болты с втулками.

Хотя труба не настолько горячая, как в остальных моделях, все же ее стоит пропустить через стену, используя рассечку. Она подразумевает нахождение трубы в ней, с выдерживанием расстояния в 20 см. При этом пустое пространство заполняется смесью асбеста и жидкой глины.

Вот и все правила, выполнение которых позволит обеспечить безопасную эксплуатацию.

Итог

Самая эффективная буржуйка, которую можно сделать своими руками мы рассмотрели. К сожалению, явного лидера среди них нет. Под каждые условия подходит свой вариант.

Но все же самой эффективной буржуйкой можно назвать печь на отработке. В ней КПД максимальный, т. к. имеется эффект пиролиза (догорания газов).

На втором месте идет прямоугольная буржуйка с внутренним лабиринтом газов. Это тоже значительно помогает увеличить КПД.

Хочется отметить, что каждая из печей имеет большой потенциал для доработок и усовершенствований. На просторах интернета очень много разных вариантов, как увеличить КПД буржуйки. От направления на нее вентилятора, до создания водяного контура. Эти момент мы осветим в отдельной статье.

Заключение

У каждой печки есть свои плюсы и минусы. Каждая подходит под определенные условия. Но прослужить она сможет вам долго, помогая во многих домашних делах, а не только в обогреве помещения. Для этого надо лишь хорошо обдумать, выбрать ту модель, которая подойдет именно для вашего помещения.

Но если у вас нет достаточных навыков, то вы можете всегда купить печь. На местном форуме в вашем регионе всегда найдется умелец с уже готовыми продуктами или готовый сделать печь на заказ.

Похожие статьи:

pechnoedelo.com

Печка буржуйка своими руками: схема самодельного агрегата

Главная особенность буржуйки заключается в том, что, что она так же быстро нагревается, как и остывает. Поэтому сфера ее использования сужена в основном до тех помещений, где необходимо обеспечить быстрый нагрев, при этом внешний вид устройства для пользователя часто совершенно неважен.

Изготовлена может быть печка-буржуйка своими руками, а при желании модернизирована для достижения более эффективной теплоотдачи.

Содержание статьи:

Как сделать буржуйку: устройство и схемы

Выбор конструкции печи зависит от того, какой материал применяется в качестве топлива. Каждый пользователь сам определяет степень его доступности и экономической целесообразности. Именно горючий материал, который имеет разную температуру и характер горения, диктует принципы создания разных модификаций устройства.

Форма буржуйки может быть разная, часто она зависит от наличия подходящего материала. Это может быть старый бидон, газовый баллон, металлическая емкость — все, что найдется под рукой. Главное, при ее выборе — толщина металла и форма, которая требует минимум переделок.

Галерея изображений

Фото из

Самодельная печь-буржуйка из бочки

Экономический эффект самоделки

Газовые баллоны для изготовления корпуса

Печка буржуйка из старой фляги

Сварная металлическая конструкция

Преимущества компактных размеров

Основной недостаток печки буржуйки

Кирпичи для снижения теплопроводности

Печка на отработанном масле

Отработанное машинное масло является многокомпонентным слабо воспламеняющимся веществом, которое чтобы сжечь, нужно сначала расщепить на простые составляющие. Для этого применяется метод пиролиза или пламенного разделения, при котором нагревают и испаряют горючее.

Для этого разжигают огонь с помощью ветоши, смоченной в бензине или керосине. Топливо, нагреваясь, расщепляется на более простые легковоспламеняющиеся вещества. Дальше процесс пиролизного горения поддерживает сам себя.

Желание применить использованное масло в качестве топлива привело профессионалов и умельцев к появлению специальной печки. Ее конструкция создает условия для горения слабо горючих масел и обеспечивает безопасность пользователя

Поэтапное описание работ

Изготовление буржуйки на отработанном масле проводят в такой последовательности:

  1. Берут два отрезка трубы высотой 100 и 115 мм, диаметром 350 мм — они послужат основой для создания двух камер.
  2. К кольцу с большей высотой приваривают днище и крышку с отверстиями: первое диаметром около 100 мм под трубу; второе — небольшого размера, для поступления воздуха. Для поддувала делают заслонку из кружка чуть большего диаметра.
  3. В трубе, которая закрепляется сверху на топливном отсеке, высверливают равномерно по всей длине отверстия.
  4. Изготавливают вторую камеру с отверстиями под дымоход и трубу вторичного сгорания топлива. Внутри ее делают перегородку из прямоугольного листа металла.
  5. Сверху устанавливают дымоходную трубу, к основанию приваривают ножки.

Конструкция цилиндрического двухобъемного котла на отработке обеспечивает высокую температуру и полное сгорание топлива. Вместо цилиндрических можно использовать прямоугольные камеры.

Такое устройство буржуйки часто встречается как в самодельных конструкциях, так и в изделиях промышленного производства (+)

Принцип работы печи

В нижний резервуар буржуйки заливают топливо через небольшое отверстие. Одновременно он служит испарителем и камерой первичного горения. Небольшое отверстие на крышке предназначено также для розжига, подачи воздуха и регулировки его притока (с помощью заслонки).

Обезопасить процесс доливки топлива можно, если использовать трубку, ведущую из отдельно стоящей емкости, в которую будет заливаться масло во время горения печки

Труба с отверстиями, установленная на первом отсеке служит камерой вторичного дожига — в ней происходит пиролизное разложение горючего, которое испаряется вследствие нагрева в первой камере.

Следующая цилиндрическая емкость снабжается внутренней перегородкой для снижения скорости при движении продуктов горения, обеспечивая увеличение степени окисления соединений азота. Одновременно она служит и инфракрасным и конвекционным нагревателем.

Заводская схема работающей на отработанном масле печки-буржуйки может включать в себя водяную рубашку или контур. Такую усовершенствованную печь-буржуйку можно использовать для отопления и обеспечения дома горячей водой

Именно в буржуйках для гаража чаще всего используют отработку в качестве топлива. Из всех отопительных устройств она является одной из самых опасных. Если уж кто-то решается нарушать правила пожарной безопасности и изготавливать печь самостоятельно, лучше все-таки выделить отдельное помещение под котельную или отгородить ее кирпичным простенком.

Устройство печки под твердое топливо

Дрова, кирпич, уголь — это пока самый доступный и экономичный топливный материал. Его использование наименее безопасно, а значит и печь, работающую на таком топливе, сделать проще всего. Вариантов различных модификаций буржуек, сделанных своими руками чрезвычайно много. Рассмотрим самые распространенные модели.

Печь-буржуйка из баллона и бочки

Старый газовый баллон из толстостенного металла подойдет для любых видов топлива, в том числе угля. Простая конструкция справится с задачей быстрого прогрева помещения, но как только поступление топлива прекратится, она будет быстро остывать. Самодельная печь из баллона компактная, имеет аккуратный вид. Такую буржуйку используют для дачи, времянки, гаража.

Перед тем как разрезать газовый баллон, из него обязательно стравливают газ, сливают конденсат. Затем баллон полностью наполняют водой — она вытеснит остатки газа, омоет внутренние стенки

Чтобы из газового баллона получилась печь, в корпусе необходимо вырезать отверстия для дверки и под дымоход. Вырезанные участки металла послужат дверцами, после того, как к ним приварят завесы и запирающий механизм. Для поступления воздуха в топку дверку внизу сверлят насквозь.

В нижней части камеры размещают колосник из решетки (он может быть сварен из арматуры), под которым будет скапливаться зола. Можно также организовать варочную поверхность. Сделать это легче на горизонтально расположенном баллоне, приварив на нем с двух сторон уголки.

Хорошо, если бочка изначально имеет ножки. Если нет, нужно приварить их или установить печь на кирпичи.

Буржуйку из газового баллона можно использовать также как основу для дальнейшего сооружения водогрейной колонки, как ее еще называют — «Титан». Для этого поверх печки устанавливают нержавеющую емкость, сквозь которую проходит труба дымохода. Вода в дровяном бойлере нагревается быстро, а дров используется мало — в летнее время достаточно одной закладки в небольшую топку.

Печь из бочки имеет ту же конструкцию, что и из баллона. Выбирать нужно емкость из толстого металла

Для буржуйки подойдет также металлическая емкость со стенками, толщиной не менее 3 мм. Открытый верх емкости закрывают кругом из металлического листа и заваривают. В крышке или стенке вырезают отверстие под дымоход. Его диаметр должен составлять не менее 100—150 мм. Верх в такой буржуйке будет нагреваться настолько, что на нем можно будет готовить пищу, греть воду.

Особенности буржуйки на опилках

Если в хозяйстве нет недостатка в опилках, то такой вид топлива вполне оправдает свое использование. Такая буржуйка не требует частой загрузки — утрамбованные опилки внутри не горят, они медленно тлеют, выделяя тепловую энергию постепенно и обеспечивая теплом длительное время.

Буржуйка на опилках, изготовленная своими руками, работает по принципу длительного горения. Медленный процесс горения позволяет экономить ресурсы — тепло не вылетает моментально в трубу, отапливая атмосферу

Основой печи может послужить металлическая бочка с открытым верхом (если емкость герметична, то верхушку срезают) или труба диаметром от 300 до 600 мм. Затем из листа, толщиной в три или больше миллиметров, вырезают металлический круг, который должен быть меньшим чем внутренний диаметр бочки. В его середине прорезают отверстие диаметром 100 мм под конус для трамбовки опилок.

Заготовку приваривают к стенкам бочки. С помощью этого круга отгораживают зольник — в нем, с помощью стружки или щепок, будет проводиться розжиг. Высота зольника должна быть 100—200 мм.

Чтобы буржуйка не пропускала дым, между крышкой и внешним цилиндром делают песчаный затвор

Ниже приваренного круга вырезают окошко, которое будет служить как поддувало. К вырезанному кусочку металла приваривают завесы, делая дверцу для того же отверстия. В крышке емкости делают выход к дымоходу. Крышка должна плотно одеваться на буржуйку и быть из достаточно толстого листа, иначе быстро прогорит.

Чтобы опилки могли гореть постепенно, нужно обеспечить ограниченную подачу кислорода в топливный отсек. Для этого внутрь топки вставляют конусообразный сердечник, вокруг него засыпают опилки и утрамбовывают. Конус осторожно вынимают, прокручивая, на бочку надевают крышку

Улучшить эту же модель можно, добавив дополнительный цилиндр. В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками послужит для дожига газов и увеличения площади нагрева. В таком варианте выход дымных газов устраивают в нижней части печки.

Как можно усовершенствовать буржуйку

Обычная буржуйка имеет массу положительных качеств, но также имеет и много существенных недостатков. Она неспособна аккумулировать тепло и отапливает помещение пока горит огонь. Требует непрерывной подачи топлива, в среднем — каждые 30—40 мин. Кроме того, большое количество тепла вылетает через дымоход в атмосферу, не принося пользы. Именно поэтому работа над усовершенствованием буржуйки ведется не прекращаясь.

Стандартная конструкция печки-буржуйки имеет множество модернизированных конструкций, которые позволяют:

  • сэкономить топливо;
  • повысить КПД печки;
  • увеличить теплоемкость;
  • уменьшить частоту закладки топлива.

Самые распространенные методы повышения эффективности работы буржуйки — создание режима медленного горения, системы дожига газов, установка жаропрочной облицовки внутренних стенок.

Улучшить качественные показатели печки можно также путем увеличения площади теплоотдачи с помощью приваренных труб и установленного вентилятора, который будет прогонять через них потоки воздуха. Промышленная модель такой буржуйки называется «Булерьян», но, кроме нее, существует еще множество различных конструкций, изготовленных кустарным способом.

Увеличить время теплоотдачи можно, если обложить печь кирпичной кладкой. Такая буржуйка будет медленнее нагреваться, но и дольше отдавать тепло, поддерживая температуру в помещении еще некоторое время после затухания огня.

Печь с увеличенной закладкой топлива

Эта модель разработана с целью увеличения КПД и времени беспрерывного горения. За основу берут горизонтальную прямоугольную буржуйку на массивных, устойчивых ножках и дополняют ее кассетой из глухого герметичного цилиндра. Такие конструктивные дополнения значительно повышают ее эффективность.

К цилиндру-кассете высотой около 400 мм приваривают фланец. После установки цилиндра в конфорочное отверстие его край должен опускаться на 5— 10 мм ниже печной плиты. Чтобы цилиндр было удобно устанавливать и снимать, к его корпусу приваривают ручки.

Цилиндр заполняется дровами таким образом, чтобы между ними оставалось некоторое пространство и при установке его на печку они смогли сразу опуститься на горящие угли

Как работает буржуйка:

  1. Нижняя часть дров, опустившись на угли подготовительного розжига, разгорается. При этом верхняя часть, находящаяся в кассете, гореть не будет из-за нехватки кислорода, зато будет сушиться под действием горячего дыма.
  2. Под весом собственной массы и по мере сгорания дрова постепенно опускаются в топку.
  3. Горячий газ, находящийся некоторое время в цилиндре, отдает ему тепло, увеличивая тем самым площадь теплоотдачи в помещении. При этом крышка цилиндра может служить варочной поверхностью.
  4. Одновременно снижается температура выходящего дыма, а значит, растет теплоемкость и КПД буржуйки.

В результате такой модернизации увеличивается временной интервал между закладкой дров и повышается эффективность использование печи.

Буржуйка длительного горения «Бубафоня»

Низкий КПД обычной буржуйки — давно известный и проверенный многими пользователями факт. Один из методов его повышения — замедление процесса горения путем ограничения поступления в топочную камеру воздуха. Это усовершенствование можно встретить в таких печках, как «Бубафоня», «Филиппинка».

Используют эту модель буржуйки в нежилых помещениях — мастерских, теплицах, других хозяйственных постройках. Для работы в течение 9—12 часов достаточно бывает одной закладки мелких дров, щепок, опилок. В этой модели отопительного устройства нельзя использовать крупно наколотые и сырые дрова.

Буржуйку можно создать из любого металлического резервуара. Чаще всего используют бочку из-под горюче-смазочных материалов или старый баллон. Изготовление проводят в такой последовательности:

  • Из доступной цилиндрической емкости готовят топочную камеру, в верхней части которой вырезают отверстие под дымоход.
  • Из металла (не менее 10 мм в толщину), вырезают круг, чуть меньший, чем внутренний диаметр бочки.
  • В центре круга делают отверстие диаметром 100—150 мм (точный размер зависит от диаметра используемой трубы для стержня).
  • На одну из плоскостей круга приваривают ребра высотой до 50 мм.
  • К центру круга приваривают трубу. Ее длину рассчитывают таким образом, чтобы поршень в опущенном состоянии возвышался над крышкой резервуара приблизительно на 100 мм. Если оставить трубу длиннее, чем необходимо, в ней будет возникать тяга, она начнет дымить.
  • Далее, сооружают крышку, которая будет плотно одеваться на бочку и прорезают в ней отверстие, подходящее под трубу поршня

Еще больше повысить эффективность этой модели можно, организовав поступление в топку воздуха с улицы. Таким образом, подогретый воздух из помещения не будет вылетать в дымоход.

В печке происходит процесс пиролиза: дрова, сгорая, выделяют горючий газ, который поднимается над поршнем, и там происходит его дожиг

Печь со вторичным дожигом «Филиппинка»

В работе печи использованы два способа увеличения ее эффективности, основанные на принципах длительного горения и пиролиза. Для ее изготовления понадобятся два газовых баллона, которые послужат камерами для первичного и вторичного горения.

Последовательность действий по изготовлению буржуйки такова:

  1. Баллоны подготавливают к работе, выпуская из них остатки газа и заполняя их водой. Без этой процедуры разрезать их категорически нельзя, иначе искры, которые образуются при работе болгарки, могут спровоцировать взрыв газа, некоторое количество которого всегда остается в баллоне.
  2. В первом баллоне, который послужит камерой для топки и зольника, снимают кран и отрезают верхушку (ее используют для изготовления дверцы), вырезают отверстие под установку дымовой трубы.
  3. Напротив отверстия под дымоход приваривают трубу, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
  4. На выходе трубы из первого баллона приваривают металлическое кольцо, оно послужит опорой для установки верхнего баллона. В нем просверливают отверстия.
  5. Ко второму баллону в месте среза верхушки также приваривают металлическое кольцо, в котором отмечают места для отверстий, ориентируясь на уже сделанные отверстия в первом кольце.
  6. Прежде, чем окончательно устанавливать второй баллон, в него заводят трубу для подачи воздуха.
  7. Надевают верхнюю камеру на трубу, совмещая отверстия, между кольцами наматывают термостойкий жгут, закрепляют соединение винтами.
  8. Выход дымохода делают снизу камеры вторичного дожига.

Чтобы получить устойчивую конструкцию, к нижней камере приваривают надежные ножки. Устанавливают дверку на навесы. Ее можно дополнительно усовершенствовать, добавив возможность регулировать поступающий в топку воздух.

Верхний баллон (камеру вторичного дожига) можно установить в горизонтальном положении, но тогда нужно продумать дополнительные крепления для его надежной фиксации

В первой камере буржуйки сгорают дрова, выделяя при этом горючий газ. Горячие дымовые газы, попадая во вторую камеру и перемешиваясь с воздухом, загораются и полностью сгорают. С помощью поддувала регулируется тяга, которую, после того как дрова хорошо разгорелись, можно уменьшить до минимума, чтобы снизить скорость движения газов и потери тепла.

Полезное видео по теме

Как максимально использовать потенциал буржуйки на отработанном машинном масле:

Усовершенствованная печь-буржуйка из газового баллона с камерой вторичного дожига:

Конструкция и правила использования печи «Бубафоня» длительного горения:

Изготавливая самодельную буржуйку, не следует забывать о мерах предосторожности. Ее конструкция должна максимально защищать от распространения огня. Пренебрежение правилами пожарной безопасности может сыграть злую шутку с желающими сэкономить на покупке промышленной модели.

sovet-ingenera.com

Пошаговая инструкция +Чертежи и Видео

Прекрасный бюджетный вариант отопительно-варочной печки — буржуйка. Она невероятно удобна и проста в устройстве и эксплуатации. Такое устройство хорошо иметь на даче, в мастерской, в гараже и много где еще. Водяная буржуйка может отопить несколько комнат. В продаже сегодня имеется множество самых разных моделей, от непритязательных функциональных до изысканных ретро. Но цену их нельзя назвать низкой. Поэтому умельцам, обладающим некоторым опытом, имеющим инструменты и подходящий  металл, можно попробовать сделать эффективную буржуйку своими руками.

Выпиливаем из баллона

Простейший вариант буржуйки можно выполнить из подручных материалов. Подойдет для этого толстостенная бочка, старый промышленный бидон или газовый баллон (конечно, пустой).

Находчивые народные умельцы пускают в дело трубы подходящего диаметра, диски от габаритных колес и листы металла.

При выборе исходного средства для работы следует учесть, что слишком тонкий металл при сильном нагревании деформируется, и изделие из него потеряет форму. Оптимальная толщина материала составляет 3-4 мм.

Необходимые инструменты

Для удобной и эффективной работы по изготовлению даже маленькой буржуйки своими руками потребуется следующее:

Печки буржуйки бывают разных видов, но суть одна
  • Болгарка – угло-шлифовальный инструмент, а также специальные расходный материал к ней – шлифовальные круги и отрезные диски.
  • Металлическая щетка.
  • Сварочный аппарат с электродами, защитная маска и костюм для работы.
  • Молоток для отделения шлака.
  • Инструменты для измерения: рулетка, маркер, мел, линейка из металла, складной метр.
  • Зубило, плоскогубцы, молоток.
  • Дрель по металлу с набором сверл.

Выбор конкретной модели зависит от многих составляющих: место будущего размещения, его размер, назначение печи. Для жилых помещений она должна иметь более эстетичный вид, поэтому для комнатного размещения лучше предпочесть вариант из отрезка трубы или из металлических листов.

Аккуратная буржуйка своими руками

В гараже или сарае можно установить любую модель, главное, чтобы она была способна не только отопить помещение, но и нагреть воду.

Чтобы легче было сделать выбор, надо ознакомиться с различными вариантами буржуек длительного горения, и способами их изготовления.

Газовая буржуйка

Буржуйка из газового баллона

Сделать такую печь можно различными способами:

  • Из двух газовых баллонов, установленных перпендикулярно, один на другой;
  • ИЗ одного баллона, расположенного горизонтально либо вертикально.

Первая модель способна генерировать больше тепла, ведь нагревающаяся и отдающая тепло площадь у нее фактически в два раза больше.

Баллон из-под газа выглядит довольно аккуратно. А если оснастить изделие из него варочной панелью, красиво отделать внешнюю часть буржуйки, то она послужит достойным украшением любого помещения.

Необходимый материал

Прежде всего, в зависимости от выбранной модели, понадобятся пустые баллоны из-под газа, один или два.

Кроме них будут нужны:

  • Лист стали от 3 мм, для обустройства перемычки между зольником топкой, а также варочная плита.
  • Чтобы печь выглядела более солидно, потребуется готовая дверца из чугуна с литым рисунком.
  • Если внешний вид изделия не принципиален, то на дверку годится фрагмент металла. Его можно вырезать из стального листа или из самого баллона.
  • Труба дымохода. Ее диаметр должен составлять 9-10 см.
  • Для колосника и ножек потребуется стальной уголок или арматурный прут d (диаметр) 1,2-1,5 см.
  • Готовый чугунный колосник можно купить в специализированном магазине. Также его роль может выполнить дно (в нем просверливают отверстия) лежащего горизонтально баллона.

Что одну, что вторую модель можно сделать из большого баллона, а можно из маленького. Соответственно, результатом станет большая или маленькая буржуйка из баллона. Все зависит, для какого типа и размера помещения она предназначается.

Подготовка баллона

Так как недавним содержимым баллона был газ, надо предусмотреть возможность того, что внутри осталась некоторая его концентрация. Если начать работу с таким баллоном, то любая маленькая искра может стать причиной взрыва. Поэтому необходимыми процедурами по подготовке пренебрегать не стоит.

Последовательность:

Заполняем водой и оставляем на сутки
  • Полностью откручивается кран, который находится на самом верху баллона. Он заполняется водой и оставляется в таком виде в подсобном помещении или на улице, где-то на одни сутки.
  • Спустя означенное время жидкость удаляется. Она обладает неприятным запахом, поэтому не рекомендуется делать это вблизи от жилища.
  • Баллон готов к использованию.
Буржуйка вертикальная из газового баллона
Размеры разметки

Заготовка размечается: определяется расположение зольника и топки. Нужны будут рулетка и маркер. Болгаркой вырезаются намеченные фрагменты (они пригодятся для последующей работы). Их обваривают, снабжают петлями, бортиками и задвижкой – получаются замечательные дверцы.

По внутреннему d сворачивают кольцо из толстой проволоки. Это основа, к которой приваривается арматура. Получается колосник. Наносится уровень его установки. Решетка должна быть на 3-5 см ниже проема для дверки. Колосник будет  разделителем топки и камеры зольника. Прутки арматуры варятся через 0,8-1 см один от другого.

К отверстию топки (с одной стороны) приваривают петли дверцы, которая должна свободно открываться и закрываться. Напротив делают задвижку, которая будет фиксировать дверь в закрытом положении при топке. На поддувале-зольнике дверца крепится таким же способом.

Верхняя часть баллона срезается, сверху на роль варочной плиты приваривается металлическая панель.

Дымовую трубу допускается вывести через боковую или заднюю стенку печи, или же через самый верх. В первом варианте варочная панель получится большего размера, что для кого-то может быть принципиальным.

Вертикально стоящий баллон занимает значительно меньше площади по сравнению с горизонтально расположенным. В любом случае, от буржуйки на дровах до стены должно быть не менее 20 см. Стену должен закрывать любой жаропрочный материал.

Из пары баллонов – самая эффективная буржуйка

Естественно, что два баллона способны быстрее нагреть в комнате воздух, чем один. К тому же, в верхней части такого устройства можно вварить водогрейный бак, и оснастить его краном и патрубками для воды. Сначала готовится «горизонтальный» баллон, с которого срезается верхняя часть.

Мероприятия с баллоном №1

В донце потенциальной топки (боковина баллона) сверлится несколько рядов отверстий, которые буду играть роль своего рода колосниковой решеткой. По ней располагается зольник поддувало – в нашем случае короб из толстого металла. Он должен быть оснащен герметичной дверцей, не позволяющей золе и горячим углям оказываться наружи.

По сторонам от зольника следует приварить ножки конструкции. Сверху лежащего баллона делается круглое отверстие.

На него встанет вертикальная часть буржуйки. Дверцу удобно сделать из оголовка второго баллона; в не вваривается патрубок с задвижкой — для регуляции интенсивности горения. Если петли дверцы расположить вверху, то крышка под своей тяжестью будет плотно прилегать к отверстию топки, что уменьшит подсасывание воздуха до минимума.

Мероприятия с баллоном №2

Самое ответственное здесь – вырезание по разметке такой формы, которая точно оденется на первый баллон: соединяются сваркой. В этой части печи (вертикальной) будет дополнительная камера теплообмена. Попадая в нее, дым задерживается, не уходя сразу в трубу, а циркулируя некоторое время.

Пластины из металла со сделанными отверстиями ввариваются внутри вертикальной полости на расстоянии 25-40 см. Отверстия находятся ближе к краю окружности перемычки, и соответствуют отверстиям на соседних пластинах.

Оптимальный вариант – три равноудаленные перемычки. Вертикальный баллон с перемычками сверху приваривается к горизонтальному, и оснащается патрубком для дымохода (с помощью сварки).

Печь буржуйка из бочки

Печка из бочки объемнее прочих, и места ей тоже требуется больше. Но и обогреть она способна гораздо более просторное помещение.

Как и первая модель, печка-буржуйка из баллона, она может быть выполнена как в горизонтальном, так и в вертикальном варианте.

И тот и другой подойдут для обогрева технических, хозяйственных и жилых помещений. Для работы необходимы: труба для буржуйки 10-15 см, лист металла и сама бочка.

Модель вертикальная

На поверхности заготовки отмечают будущее расположение дверец топки и поддувала, место разреза.

Бочка режется напополам, с каждой частью предстоит отдельная работа. Из листа стали выкраивается круг по диаметру бочки, в котором проделывается отверстие для патрубка дымохода.

В верхней части самой заготовки делают отверстие для совмещения с аналогичным у варочной панели.

Патрубок дымохода вваривается в приготовленное для него отверстие в бочке, через отверстие вверху продевается и устанавливается варочная панель. Ее приваривают к бортикам самой бочки. Воздушное пространство между ними позволит варочной панели дольше сохранять тепло, не остывая.

Колосник (заготовленная круглая деталь с отверстиями) приваривается снизу верхней части. Когда верхняя панель и дно этой половины готовы, можно вырезать отверстие для топки (ее дверцы). Проем обваривается полосами металла, дверца оснащается ручкой с задвижкой и петлями.

Они аккуратно привариваются к бочке таким образом, чтобы дверца легко ходила взад и вперед, а задвижка подходила к держателю крючку. В самом низу бочки делается проем для зольника (поддувала). Изготавливается и навешивается дверца аналогично как для топки. Обе половины вновь соединяются в одно целое посредством сварки.

Модель горизонтальная – процесс ее изготовления почти полностью аналогичен изготовлению горизонтальной печки из баллона.

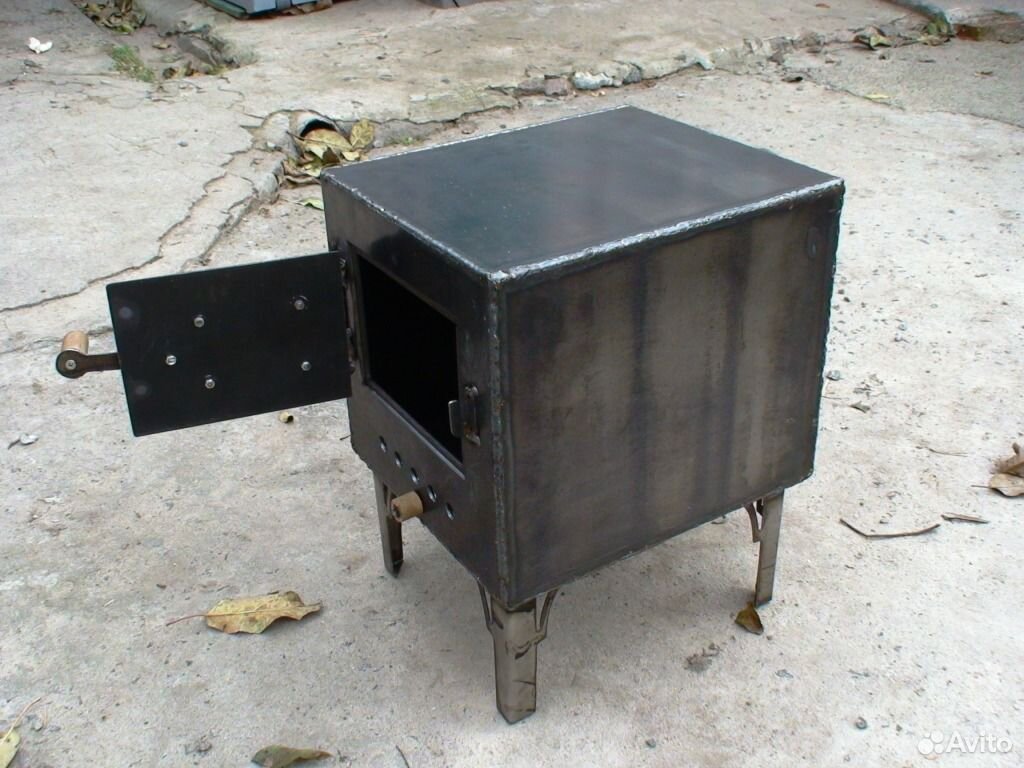

Легко своими руками: печь буржуйка «Гном»

Компактная печь, сделанная из толстых металлических листов, является одной из наиболее популярных самодельных печек такого типа. Она выглядит по заводскому, интеллигентно и аккуратно, и прекрасно впишется в дизайн любого помещения. По размеру это замечательная буржуйка для дачи: она займет мало места, при этом замечательно обогревая помещение и используясь для готовки.

Можно изготовить обычный, простейший корпус, делящийся на зольник и топку. Если же оснастить его внутри пластинами-перегородками, она приобретет дополнительные теплообменные свойства. Такое устройство позволит дольше удерживать тепло, а иногда это является крайне необходимым.

Чертеж печки «Гном»

Для изготовления данной модели нужен толстый лист стали (0,3-0,4 см), трубу из стали, подходящий по размеру уголок 5/5 или 4/4 см. Крышку для конфорки можно отыскать в профильном магазине, а можно изготовить своими руками.

Мы предоставляем вам чертежи, ориентируясь на которые, можно приступать к работе. На заготовки наносят очертания будущих деталей печки. Это ее будущие стенки, пластины для помещения внутрь, колосник. В передней панели делаются отверстия для поддувала и топки (прямоугольные).

Из получившихся в процессе металлических кусков изготавливаются дверцы: обвариваются уголком, оснащаются петлями и задвижками, крепятся на лицевой панели. На  нее же, но изнутри, приваривают одну из заготовленных пластин. По размеру она должна быть на 10 см меньше, чем боковые стенки изделия.

Вторая из пластин приваривается на заднюю стенку, в 7-8 см от верха. Обе пластины при горении служат своеобразным лабиринтом для дыма.

Это обеспечит отличный прогрев всех уголков устройства. В варочной панели проделываются отверстия для трубы и конфорки. Внизу печки сваркой крепятся ножки из уголка или толстой арматуры.

На боковых частях, на одном уровне, привариваются уголки.

В дальнейшем они будут служить для укладки решетки колосника. В колоснике высверливаются отверстия; по-другому его можно изготовить из прутьев арматуры с помощью сварки. А можно и просто купить уже готовый элемент.

Собираются и соединяются сваркой все стенки печи. Для обеспечения герметичности швов снаружи можно установить уголки 3/3 см. Конструкция приобретет больший вес, но вместе с тем и большую надежность. К устройству приваривается крышка с конфоркой и патрубком.

Чтобы облагородить получившиеся изделие, все сварочные швы на нем зачищаются, после чего поверхность покрывается жаропрочной краской.

Специальный экран, панели которого устанавливаются по задней и боковым поверхностям, не только увеличит эксплуатационную безопасность системы, но и, благодаря образованию дополнительного конвекционного потока, заметно усилит ее производительность.

9 лучших строительных и мебельных магазинов!
  • Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  •  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Буржуйка своими руками для отопления дачи или гаража: чертежи, конструкция, изготовление

Поскольку самодельные дровяные печки остаются простейшими средствами обогрева гаражей и дач, в данной статье мы рассмотрим изготовление буржуйки своими руками. С помощью наших инструкций и чертежей вы сможете сделать отопитель из доступных материалов – газового баллона, стальной трубы и даже колесных дисков.

Изготовление печи из баллона

Из старых пропановых баллонов объемом 50 л домашние мастера наловчились делать несколько разновидностей буржуек на дровах:

  • простая вертикальная печка;
  • агрегат длительного горения Бубафоня, где топливо сжигается сверху вниз;
  • горизонтальные печи — обычные и со вторичной пиролизной камерой.

Примечание. Из бывшего газового резервуара, установленного в вертикальное положение, можно сварить печь-капельницу на масляной отработке и солярке. Как это правильно сделать, описывается в другом нашем материале.

Простейшие конструкции дачных и гаражных буржуек разбирать бессмысленно – подобных чертежей в интернете хватает. Предлагаем рассмотреть более эффективные, а значит, экономичные модели с доработками, увеличивающими теплоотдачу и КПД железных печей.

Указания по разборке сосуда из-под газа

Горючая пропан-бутановая смесь, заправляемая в газовые баллоны, по весу тяжелее воздуха. Чтобы безопасно разрезать резервуар под изготовление печки-буржуйки, остатки смеси необходимо вытеснить водой.Правильная технология разборки выглядит так:

  1. Открутите вентиль, пользуясь двумя трубными ключами — №2 и 3. Третьим номером ухватитесь за горловину и уприте ручки в землю, а вторым вывинчивайте кран, как показано на фото.
  2. Доверху заполните сосуд водой.
  3. В отверстие забейте деревянный чоп либо вкрутите вентиль обратно и уложите емкость горизонтально.
  4. Болгаркой выполните аккуратный надрез по заводскому шву в верхней части. Углубляйте сквозной паз в нижнем направлении, пока не побежит вода.

Когда резервуар частично опорожнится, продолжайте работу и отделите крышку. Какую бы конструкцию печи — самоделки вы ни выбрали, баллон придется разрезать, так что процедура заполнения водой обязательна.

Вертикальная модель с воздушной камерой

Устройство буржуйки – экономки на дровах показано ниже на схеме. Модернизация заключается в добавлении отдельной камеры с теплообменником в виде стальных ребер, продуваемого воздухом через 2 патрубка в верхней части отопителя. Повышение эффективности достигается за счет принудительной подачи воздуха вентилятором, что позволяет быстро прогреть помещение.

Важный момент. Изолированная от топливника дополнительная камера может служить и водяным контуром, подключаемым к регистрам или радиаторам отопления. Одно предостережение: эта недорогая версия котла для дачи или гаража должна обязательно работать с принудительной циркуляцией теплоносителя от насоса.

Для изготовления понадобятся дополнительные материалы из перечня:

  • листовой металл толщиной 3 мм на дверцы и перегородку камеры;
  • обрезки толстого железа для теплообменника;
  • арматура Ø16—20 мм на колосники;
  • куски труб диаметром 40—50 мм на подключение воздуха и Ø100 мм для дымохода;
  • асбестовый шнур, готовые ручки.

Чертеж отопительной буржуйки вертикальной конструкции

Если пропанового баллона нет в наличии, изготавливайте буржуйку из большой трубы диаметром 300—500 мм с толщиной стенки до 5 мм. Технология сборки в обоих случаях одинакова:

  1. В отрезанной крышке резервуара выполните 2 отверстия и приделайте штуцеры из труб Ø40 мм, как изображено на фото.
  2. Прорежьте в корпусе проемы дверок топливника и зольника. Сварите обрамление, позволяющее плотно прикрывать дверцы.
  3. Изготовьте из арматуры колосниковую решетку круглой формы.
  4. Сделайте дверцы под размеры проемов и установите их на петли, уплотнив притворы асбестовым шнуром.
  5. Поместите колосники внутрь топки, а сверху герметично приварите круг, вырезанный из металла 3—4 мм в толщину. К нему прикрепите сваркой ребра из толстого железа, как показано на чертеже.
  6. Поставьте обратно отрезанную крышку с патрубками. Эффективная печка готова.

Примечание. При изготовлении печи из трубы Ø300—500 мм потребуется установка днища зольника (сталь 2 мм), а воздушная камера получится цилиндрической.

Чтобы отопительная печь буржуйка не дымила в помещение, смонтируйте дымоход высотой не менее 4 м (считая от колосников). Если планируется сжигать опилки, то расстояние между прутьями колосниковой решетки стоит сделать минимальным.

Благодаря малым габаритам и принудительной подаче нагретого воздуха печку удобно использовать для разнообразных целей – отапливать гараж, дачу либо теплицу. Технология сборки подобного отопителя своими руками продемонстрирована на видео:

Горизонтальная двухкамерная печка

В данном случае усовершенствование конструкции состоит в установке дополнительной камеры с перегородками для дожигания пиролизных газов, выделяющихся в топливнике при медленном тлении дров. Упор сделан на долгое горение, поэтому полезный объем топки не отнимается зольником – он вынесен наружу.

Чтобы повысить КПД и теплоотдачу буржуйки, корпус снаружи оснащается плоскими теплообменными ребрами, что и отражено на чертеже. По принципу работы отопитель схож с печами типа Булерьян: перед выходом наружу дымовые газы огибают 2 перегородки во вторичной камере, отдавая тепло железным стенкам.

Помимо двух высоких 50-литровых баллонов или стальной трубы диаметром до 500 мм, для изготовления вам потребуется:

  • металл 3 мм на зольник и дверцы;
  • стальные полосы 2 мм на ребра;
  • любой подходящий металлопрокат для ножек;
  • труба диаметром 10 см и длиной 15 см на дымоходный патрубок;
  • арматура для усиления решетки;
  • шнур асбестовый на уплотнение дверок.

Обрезка и стыковка пропановых сосудов, установка обрамления дверцы и зольника

Изготовление печи начинается традиционно – с разборки баллонов. У одного отрезается донная часть, а во втором делается проем под дверки и щелевидные отверстия в боковой стенке – будущие колосники. Чтобы продукты горения проходили во вторичную камеру, с другой стороны выполняется круглое отверстие диаметром около 10 см. Дальнейший порядок работ такой:

  1. Чтобы от высокой температуры прутья колосников не прогибались, подварите снизу усиление из арматуры периодического профиля.
  2. Сделайте на торце обрамление и поставьте дверцу, уплотнив ее асбестом.
  3. Сварите зольную камеру с дверцей и установите ножки.
  4. На втором баллоне вырежьте стенки с таким расчетом, чтобы состыковать его с горизонтальным топливником под углом 90°. Внутри закрепите сваркой 2 перегородки согласно чертежу.
  5. Соедините вторичную камеру с топкой, тщательно проварив стыковочный шов.
  6. Поставьте дымоходный патрубок и наружные теплообменные ребра.

Совет. Перегородки в вертикальной камере лучше сделать из полукруглых кусков, вырезанных из боковин второго резервуара. Это увеличит отбор теплоты у дымовых газов.

Получившаяся буржуйка для дачи вполне способна обеспечить обогрев различных хозяйственных помещений, в том числе парилки в бане. Ее нетрудно приспособить для приготовления пищи, изготовив сверху топливника плоскую варочную поверхность из металла 4—5 мм.

Отопитель из автомобильных дисков

Преимущество колесных дисков – приличная толщина металла. Если из них смастерить буржуйку, она долго не прогорит, хотя красивым подобное изделие не назовешь. Дадим несколько рекомендаций по изготовлению:

  1. Чем больше в вашем распоряжении старых колес от машины одинакового размера, тем объемнее получится топка печи. Только у дисков нужно вырезать среднюю часть (желательно – газовым резаком, болгаркой действовать неудобно).
  2. Горизонтальную печь изготовить проще – сварите несколько колес с вырезанной сердцевиной и поставьте конструкцию на ножки. Спереди приделайте дверцу, а сзади – глухую стенку с дымоходным отверстием.
  3. Для удобства очистки горизонтальной модели уложите в топку подовый лист металла.
  4. Вертикальный вариант делается таким же образом, только дверца вырезается в боковой стенке корпуса, а дымоотвод – с противоположной стороны.

Если в хозяйстве обнаружилось только два колесных диска, можно собрать комбинированный вариант буржуйки, вставив между ними секцию стальной трубы подходящего диаметра. Как изготавливается подобная печка, смотрите на видео:

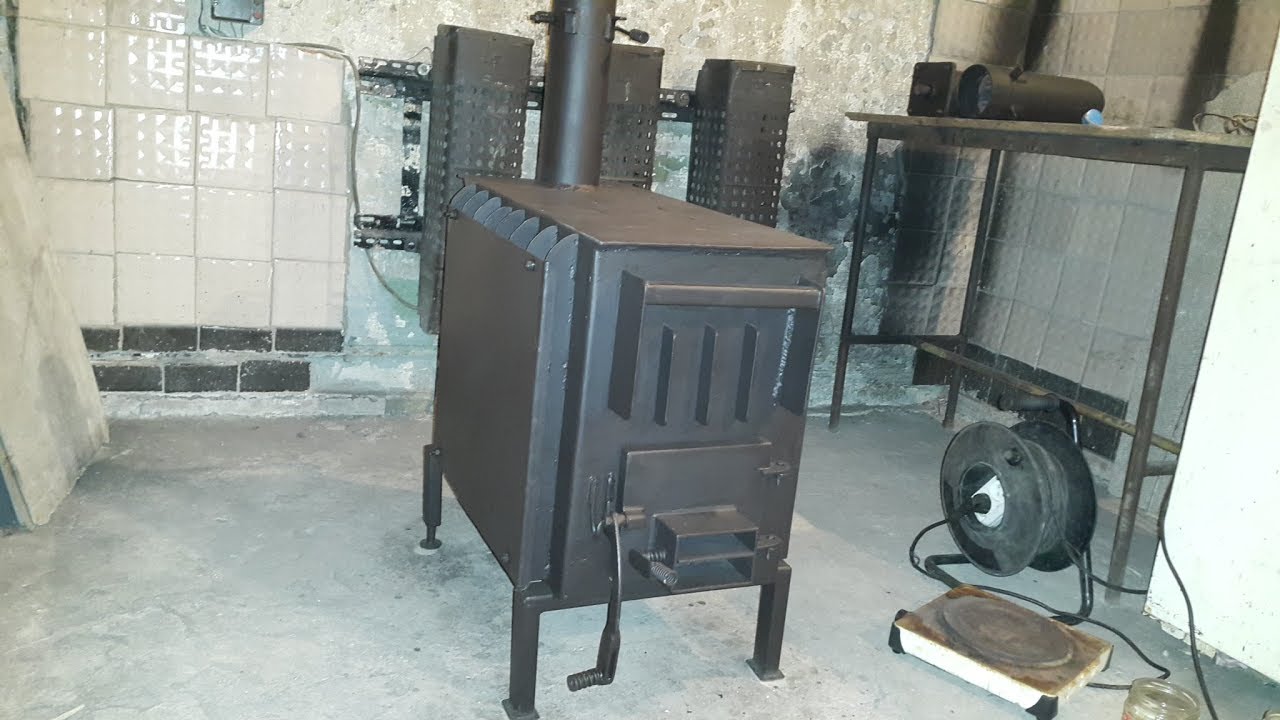

Классическая стальная буржуйка

Из железных листов толщиной 3—4 мм мы предлагаем сварить дровяную печку, показанную на фото. Внешне она похожа на классическую прямоугольную буржуйку с низким КПД (до 40%), но внутри конструкция подверглась модернизации. Чтобы сделать ее экономнее, над камерой сжигания устроены два дымовых зуба, как у кирпичных каминов.

Перегородки внутри корпуса, показанные на чертеже, перекрывают сечение топливника в горизонтальной плоскости и оставляют для продуктов горения маленький проход шириной 10 см. Течение нагретых газов по двум дымооборотам дает увеличение теплоотдачи на 5—10%, что гораздо лучше заводских чугунных печек.

Совет. Габариты отопительного агрегата, указанные на чертеже – не аксиома, вы можете их менять на свое усмотрение. Главное, — выдержать размер (высоту) газоходов. Мы не перечисляем потребные материалы, поскольку их список очевиден – листовой металл, обрезки труб на дымоход, да металлопрокат для колосников и ножек.

Порядок изготовления следующий:

  1. Сварите корпус буржуйки, начиная с подового листа. Первичная сборка деталей выполняется прихватками.
  2. Вырежьте и установите 2 перегородки. Для нижней, находящейся над пламенем, стоит взять железо потолще – 5—6 мм.
  3. Изготовьте колосниковую решетку и поставьте ее на опоры из уголков, приваренных изнутри к боковым стенкам топливника.
  4. Приделайте крышку и патрубок дымохода, смонтируйте простые дверцы с запорами.
  5. Окончательно проварите все швы.

Если вы рассчитываете топить буржуйку мелкими фракциями угля либо опилками, изготовьте колосниковую решетку из стальных уголков, развернутых профилем книзу. Расстояние между ними сделайте минимальным – 5 мм.

Заключение

Дровяную гаражную печку не обязательно мастерить из баллона или дорогостоящих стальных листов. Если в домашнем хозяйстве их нет, пустите на буржуйку старую железную бочку либо сложите отопитель из кирпича прямо на бетонном полу. Технология печной кладки подробно описывается в другой статье.

qustu.com

Безопасны ли дровяные печи в гараже? — Организуйте этот гараж

Если вы живете в более холодном климате и у вас в гараже есть побочные проекты, то, вероятно, будет неплохо оставаться в тепле, пока вы работаете. Часто гаражи не имеют теплоизоляции и не отапливаются. Но безопасно ли использовать дровяную печь в гараже?

Использование дровяной печи в гараже так же безопасно, как и любые другие средства отопления. Однако, как и любой другой источник тепла, за ним необходимо следить и никогда не оставлять без присмотра дольше нескольких минут.

Размещение дровяной печи в гараже может вызвать у вас неприятные ощущения. Боязнь пожара в доме — серьезная и реальная угроза. Эта статья поможет вам расслабиться. Читайте дальше, чтобы узнать больше об установке дровяной печи в гараже!

Преимущества использования дровяной печи в гараже

Использование дровяной печи в гараже будет очень полезно для вас и вашего дома. Он дает несколько преимуществ, о которых некоторые люди могут не знать.

Преимущества использования дровяной печи в гараже:

  • Дровяные печи лучше для окружающей среды — Древесина углеродно-нейтральна. Это означает, что когда он сгорает, он не способствует ухудшению состояния планеты. При сжигании газа и нефти в атмосферу выделяется избыток углерода. Углерод — главный виновник изменения климата. (Источник: MyChimney)
  • Вы можете установить дровяную печь где угодно. — Вы можете разместить дровяную печь в любом месте комнаты — не имеет значения, где находится электричество.Единственное, что диктует размещение дровяной печи, — это то, что печь должна работать, где бы вы ее ни поставили.
  • Обладают непревзойденной нагревательной способностью — Ничто так не выделяет тепло, как огонь. При использовании электрического вентилятора тепло направляется от вентилятора к частям комнаты, чтобы нагреть ее. В дровяной печи тепло будет накапливаться от огня и распространяться, чтобы охватить комнату.
  • Дровяное топливо дешевле, чем нефть или газ — Цены на керосин, как и на обычный газ, растут и падают вместе с рынком.Древесина — очень рентабельный ресурс. Если у вас есть земля, которую нужно вырубить и заготовить древесину, вы можете сэкономить еще больше денег.
  • Дровяные печи работают 24/7/365 и не нуждаются в электроэнергии — Если вы живете в районе, где часто бывают перебои в подаче электроэнергии, дровяная печь является предпочтительным выбором тепла. Когда электричество отключено, нет возможности отапливать гараж, если у вас есть электрический обогреватель. С печкой вы можете бросить растопку, и, прежде чем вы это заметите, появится ревущий огонь, который согреет гараж и вас.
  • Для приготовления пищи можно использовать дровяные печи — Некоторые отопительные печи имеют большую плоскую поверхность, используемую для приготовления пищи. Тепло изнутри делает верхний уровень достаточно горячим, чтобы бросить на него сковороду или сковороду и приготовить ужин во время работы или в случае отключения электроэнергии. Убедитесь, что плита предназначена для приготовления пищи, иначе на плите будут пятна и повреждения.
  • Они добавляют красивый декоративный элемент вашему гаражу. — Буржуйки и новые деревянные печи — одни из самых ярких произведений современного искусства.У них есть вентиляторы и витрины, на которых видно потрескивание и лопание огня. Хорошая печь может стать центральным элементом большого декоративного гаража.

Перед установкой дровяной печи в гараже

Установка дровяной печи в гараже обеспечит тепло, которое может быть очень необходимо, если вы используете пространство для других занятий, таких как деревообработка или беготня. Печь сохранит тепло в помещении и защитит оборудование, которое вы храните в этом помещении.

Первые шаги в любой домашней работе:

  • Проверьте требования разрешения
  • Убедитесь, что у вас есть необходимые инструменты
  • Подготовьте место
  • Соберите соответствующие средства индивидуальной защиты

Этапы установки дровяной печи в гараже

После того, как вы получили все разрешения, приобрели дровяную печь и подготовили место и инструменты, пора составить план, тщательно измерить и установить дровяную печь в гараже.

1. Выберите место для плиты и измерьте

Начните с макета того места, где вы хотите разместить печь. Рассмотрите несколько разных позиций, чтобы увидеть, какая из них работает лучше всего. Сделайте размещение дымохода приоритетным в ваших планах .

Помните, вы не можете поднять дымоход через пол, над которым находится спальня. Если вы хотите использовать вентиляционное отверстие, которое крепится к стене, а не к потолку, убедитесь, что оно не выходит в зоны с интенсивным движением или в зоны, которые постоянно используются.

Проконсультируйтесь с инструкциями производителя относительно зазора от горючей стены. Это свободное пространство защитит стены от повреждения огромным количеством тепла, которое будет выделяться. Имейте в виду, что температура внешних поверхностей может превышать 400 градусов по Фаренгейту. Одно только это тепло может деформировать пластик и привести к разрушению стекла.

Тщательные измерения имеют экспоненциальное значение для правильной установки и эксплуатации вашей дровяной печи.

2.Постройте термостойкие барьеры вокруг дровяной печи

Как упоминалось ранее, печь выделяет огромное количество тепла, которое может повредить стены. Это касается и площади пола. В зависимости от типа печи и материала, используемого для ее термостойкости, вы хотите, чтобы расстояние между любой горючей поверхностью и печью составляло до 36 дюймов. .

Если какая-либо поверхность не защищена, вам необходимо отодвинуть плиту на расстояние не менее 36 дюймов от нее. По мере добавления защитных материалов расстояние от печи до окружающей среды может уменьшаться.

Защитные термостойкие материалы для любых горючих поверхностей:

  • Негорючая плита
  • Листовой металл
  • Керамическая плитка
  • Кирпич
  • Комбинация этих материалов
Напольное покрытие

Сделайте прокладку для пола из жаропрочных материалов, чтобы создать барьер между горячей печью и полом. В США закон гласит, что напольная подушка должна находиться на расстоянии не менее 18 дюймов перед дверью и 8 дюймов от каждой боковой стенки.(Источник: WikiHow)

Защита стен и потолка

Уложите защитную пленку вдоль стен вокруг печи. Несмотря на то, что зазор не даст стенам расплавиться или рухнуть, они не смогут удержать искры от пола или стен. Если искра упадет на пол, велика вероятность, что это приведет к возгоранию. Эти барьеры предназначены для защиты вашего дома, поэтому не пропускайте эти шаги.

Пожарная безопасность должна иметь первостепенное значение при установке дровяной печи в доме .В гараже также может храниться газ и другие легковоспламеняющиеся жидкости. Момент неосторожности или опрометчивого движения может означать потерю вашего имущества.

3. Переместите плиту в новый дом

Теперь, когда территория защищена от огня, пора переместить печь. Печь будет изготавливать из нескольких слоев стали. Сталь тяжелая, а многие еще тяжелее. Убедитесь, что у вас есть набор ручных тележек или тележка, чтобы переместить печь туда, куда вы хотите.Как только он сядет, постарайтесь не двигать его.

На этом этапе ваше дополнительное время, потраченное на измерения, окупится. Перемещение дровяной печи может занять много времени или проблематично, в зависимости от количества ваших помощников. Поднимайте ноги, а не спину, чтобы избежать травм.

4. Установите дымоход или трубу для печи

Наличие прямого и высокого дымохода значительно улучшит работу дровяной печи. При правильно построенном дымоходе дым, сажа и пепел, образующиеся при пожаре, не попадут в дом.

Помните, что дымовая труба не сохраняет тепло, как дымоход. Дымоход — это труба, окруженная кирпичом и камнем, чтобы создать барьер между вами и ядовитыми испарениями, которые исходят от огня. Если вы устанавливаете печную трубу, вы должны добавить немного изоляции для вашей защиты и благополучия.

Присоедините конец трубы к выпускному отверстию печи. Эта труба будет вести назад или вверх к отверстию, которое создается на следующем шаге. Новые печи поставляются с трубой из нержавеющей стали, но если у вас ее нет, подумайте о том, чтобы добавить немного краски или декора, чтобы они соответствовали дизайну вашей печи.

5. Сделайте выхлопное отверстие на потолке и стене

Чтобы установить дымоход, выполните следующие действия:

  • Рулеткой измерить отверстие печной трубы. Длина трубы должна быть около 4 дюймов, но измерьте, чтобы убедиться, что вы не повредите трубу при резке на стене или крыше.
  • Вы также должны добавить еще 4 дюйма к отверстию, чтобы учесть любой горючий материал. Если вы сделаете ошибку, возможно повреждение крыши и потолка, ремонт которого потребует работы профессионального подрядчика.(Источник: Full Service Chimney)
  • Отметьте карандашом диаметр отверстия. Как только линия станет темной и ее можно будет легко рассмотреть, возьмите лобзик или пилу и удалите ее со стены или потолка.
  • Используйте фланец (он должен быть с трубой) и прикрепите его к внутреннему потолку гаража. Фланец — это деталь, которая закроет отверстия в крыше и потолке, удерживая дымоход на месте.

Будьте осторожны, находясь на крыше, чтобы завершить установку трубы печи. Если идет дождь или сильный ветер, было бы разумно отложить работу до более подходящей погоды. Как и внутри, на крыше должен быть фланец. Печная труба соединяется с этим фланцем и образует сплошную трубу, ведущую внутрь печи.

Обслуживание дровяной печи в гараже

Наличие дровяной печи означает, что вы должны научиться ее обслуживать. Если вы научитесь ухаживать за печью, она будет лучше нагреваться и сжигать дрова более эффективно.Во время процесса сжигаются химические вещества, которые могут быть смертельными при вдыхании в закрытом помещении.

  • Осмотрите трубу печи и дымоход — Найдите время, чтобы проверить трубу печи и дымоход на предмет скопления пыли или сажи. Поверхность трубы не должна иметь отверстий и трещин. Соединения между трубами должны быть прочными и очищенными от мусора. (Источник: NASD Online)
  • Безопасное удаление золы — Используйте негорючий металлический контейнер с герметичной крышкой, чтобы пепел не возгорался.Тлеющий пепел представляет собой серьезную опасность возникновения пожара, и его следует утилизировать в месте, которое не будет способствовать дальнейшему возгоранию.
  • Используйте проволочную щетку для очистки дымохода. — Если в отверстии дымохода скопилось скопление сажи и золы, вам нужно будет очистить его металлической щеткой. Жесткая щетина будет очищать внутреннюю часть трубки и улучшать ее течение.
  • Очистите коврик и настенные накладки — Подкладки, которые вы использовали для защиты стен и пола вокруг печи, следует очистить и проверить на предмет дырок и ожогов.Если на подушке есть несколько ожогов, ее следует заменить.
  • Сжечь соответствующий материал — При сжигании слишком влажной или зеленой древесины образуется химическое вещество под названием креозот . Избежать креозота можно, сжигая выветрившуюся древесину. Выветрившаяся древесина высохла и высохла до состояния сока.

Какие дрова лучше всего горит в печи?

Некоторые думают, что все, что требуется для пожара, — это место, где его можно сжечь, и что-то, что нужно сжечь. То есть почти правильно.Чтобы огонь горел равномерно и получал от него максимум тепла, необходимо выполнить процедуру выветривания древесины для горения.

Лучшие породы древесины для сжигания:

  • Клен — Клен — это дерево, которое растет почти где угодно и с которым легко работать. Он хорошо раскалывается и имеет отличный аромат при сжигании в дровяной печи.
  • Дуб — Дуб — плотная древесина, которая долго горит. Это также довольно распространенное дерево, из которого можно разжечь костер за ночь.
  • Ясень — Ясень — отличный выбор для приготовления пищи, так как он не так сильно дымится и сохраняет хороший слой раскаленных углей.
  • Береза ​​- Береза ​​- одна из самых сложных пород древесины, но она издает удивительный запах, который трудно забыть. Однако под корой у него толстая кожа, в которой хранится большое количество воды, если она не выветривается должным образом.
  • Плодоносящие деревья — Горящие части яблони или персика пропитают вашу территорию гаража запахом фруктов.Добавление нескольких пластинок яблони к ревущему дубовому огню создает идеальное зимнее настроение.

Некоторые товары, представленные на рынке, могут быть добавлены к вашей печи, чтобы придать ей более приятный запах. Ничто не сравнится с выветрившимися фруктами или березовыми дровами в огне. Держите дерево накрытым и на солнце или в помещении в кучу. Это защитит древесину и повысит ее эффективность горения.

Работа с дровяной печью в гараже

Гараж — это обычная часть дома, в которой хранятся опасные химикаты и легковоспламеняющиеся вещества.Это означает, что наличие открытого огня внутри может иметь катастрофические последствия для семьи и вашего имущества. Создание пространства, свободного от горючих материалов и защиты структуры пространства, имеет первостепенное значение.

Проверяйте уровни нагрева во время работы. Предметы, расположенные слишком близко к горячей плите, плавятся или обесцвечиваются. Лучше держать все, что сделано из резины или пластика, подальше от плиты. Эти материалы будут капать, когда они горячие, и могут воспламениться при попадании на сухой материал.

Воздушный поток важен при установке дровяной печи в гараже. По возможности, всегда держите открытое окно или вентилятор. Вы должны установить сигнализаторы угарного газа и счетчики в нескольких местах в гараже. Помните, что любое скопление креозота может вызвать серьезное заболевание, если его не очистить и не поддерживать.

Заключение

Дровяная печь — это не только вариант для вашего гаража, но и лучшая из имеющихся у вас. Они дешевы и безопасны для окружающей среды, а также их легко перемещать и эксплуатировать.Некоторые штаты даже предоставляют налоговые льготы для эксплуатации дровяной печи. Дровяные печи производят огромное количество тепла, которое заполняет гараж и обеспечивает вам безопасное и сухое рабочее место.

Одна из самых важных вещей, которые нужно помнить о дровяной печи, — никогда не оставлять ее горящей без присмотра. Есть прокладки и проблемы с зазором, которые могут защитить вас от жары, но нет ничего, что могло бы предотвратить попадание искры на пол или стены. Сохранение двери закрытой также имеет первостепенное значение для безопасности.

Статьи по теме

Возможно, вас заинтересуют следующие статьи по теме:

«Безопасны ли пропановые обогреватели в гараже? Наши советы по безопасности »

«6 лучших пропановых обогревателей для гаражей: выбор наших экспертов»

Как установить горшочную печь?

Чтобы установить колокольню, выполните следующие пять шагов.

  1. Шаг 1 — Выберите печь . Перед установкой кастрюли вам необходимо выбрать правильный стиль для вашего дома и его использования.
  2. Шаг 2 — Измерьте площадь для печи .
  3. Шаг 3 — Выберите теплозащиту.
  4. Шаг 4 — Добавление вентиляции.
  5. Шаг 5 — Установите аксессуары .

Щелкните, чтобы увидеть полный ответ.

Тогда, сколько стоит установка горшка?

Качественная дровяная печь банка стоит от 3000 до 4000 долларов. Сюда входят затраты на дымохода, сборку и другие базовые затраты на установку .

Факторы, которые необходимо учитывать.

Рассмотрение Средняя стоимость
Установка дымохода / дымохода 28-86 долларов плюс рабочая сила
Негорючее покрытие стен 9000 долларов плюс рабочая сила
в кастрюле печка? Горшочки — это , старых угольных печей, горящих печей, , которые вы, могли бы представить в причудливой одной школе с комнатами. Буржуйки могут сжигать угля или дров , поэтому вы можете использовать в зависимости от того, что доступно вам . Варочная панель позволяет легко готовить пищу даже при отключенном электричестве.

Также знаете, можно ли поставить печь в сарае?

Короткий ответ — ДА! Вы можете поставить дровяную печь в свой сарай . Дровяные печи станут прекрасным дополнением к любому сараю , гаражу, беседке, хижине или даже теплице.Пока вы используете правильную арматуру, вы можете иметь счастливую печь жизнь в своем сарае .

Насколько эффективны горшки?

Горшок и аналогичные дровяные обогреватели имеют КПД , как правило, 25–40%; хотя согласно бирке соответствия на моей, относительно новой модели, это 47%. Горшок генерирует конвективное и лучистое тепло и является хорошим выбором для обогрева небольших помещений; особенно там, где не хватает места.

Руководство по дровяной печи

Благодаря экологичному возобновляемому источнику топлива, повышению эффективности и ностальгическому очарованию дровяные печи начинают возвращаться. В этой статье обсуждаются различные типы дровяных печей, способы дальнейшего повышения их энергоэффективности и важное текущее обслуживание, которое им требуется.

Эта статья охватывает:

  • Преимущества и недостатки дровяной печи.

  • Виды печей.

  • Как повысить эффективность дровяной печи.

  • Что обычно может пойти не так.

  • Текущее обслуживание.


ПРЕИМУЩЕСТВА И СНИЖЕНИЯ


В отличие от традиционных каминов, которые не являются энергоэффективными (некоторые камины имеют даже «отрицательную» эффективность, потому что они втягивают в ваш дом так много холодного воздуха, который идет прямо в дымоход), дровяные печи, с другой стороны, могут иметь энергоэффективность на уровне до 90 процентов! А с новыми правилами EPA, нынешние конструкции дровяных печей значительно снизили выбросы в атмосферу.

Вот некоторые из преимуществ дровяных печей:
  • Экологичный возобновляемый источник топлива.
  • Высокая энергоэффективность.

  • Некоторые модели можно использовать для медленного приготовления.

  • Если у вас есть доступ к недорогим запасам древесины, вы можете значительно снизить расходы на отопление дома.

  • Они могут добавить очарование старины в интерьер вашего дома.

  • И они могут работать даже при отключении электроэнергии.


Но у дровяных печей есть и недостатки:
  • Если у вас есть члены семьи, страдающие респираторными заболеваниями, например астмой, дровяные печи могут быть не лучшим выбором для вашего дома.

  • Большинство моделей требует активного участия (обработка древесины, наблюдение за температурой обжига, удаление золы и т. Д.).


ВИДЫ ДЕРЕВЯННЫХ ПЕЧЕЙ


Существует несколько видов дровяных печей, у каждой из которых есть свои достоинства и недостатки: каталитические; некаталитический; пеллетные печи; буржуйки; и уличные печи.

Каталитические дровяные печи



Каталитические и некаталитические относятся к конструкции дровяных печей, которые позволяют снизить выбросы в атмосферу и работать эффективно. Каталитические печи используют каталитические камеры сгорания, а некаталитические печи предназначены для рециркуляции дыма и его повторного сжигания. Каталитическая плита отправляет выхлопные газы от огня через преобразователь в форме сот, встроенный в агрегат. Внутри конвертера дымовые газы и частицы снова нагреваются и снова разгораются, что приводит к более длительному возгоранию с более равномерным нагревом.Каталитические установки приводят к меньшему загрязнению и более общему использованию энергии огня.

Каталитическая дровяная печь, как правило, дороже и требует большего обслуживания, чем некаталитическая. Преобразователь необходимо регулярно чистить, а грязные дрова, сжигаемые в печи, приведут к более быстрой деградации внутренних деталей.

Некаталитические дровяные печи



Более распространенные на рынке и менее дорогие некаталитические агрегаты менее эффективны, но намного проще в обслуживании.Эти блоки хорошо изолированы и имеют большую перегородку, которая приводит к очень горячему потоку газа, что при правильном использовании приводит к довольно эффективному возгоранию. В отличие от каталитических агрегатов, весь выхлоп выходит прямо наружу, что приводит к несколько большему количеству загрязняющих веществ и меньшему равномерному нагреву; однако многие люди предпочитают некаталитические агрегаты просто потому, что они производят красивый ревущий огонь.

В некаталитических печах используется хорошо изолированная топка. Эта изоляция удерживает тепло, создавая горячую среду, которая способствует более полному сгоранию, а вторичная камера сгорания сжигает больше газов и частиц сажи.Некаталитикам не нужно столько внимания, как каталитикам, в первую очередь потому, что у них нет камеры сгорания, которую нужно обслуживать.

Если вы не уверены, какую установку выбрать: каталитическую или некаталитическую, подумайте о сумме, которую вы готовы потратить, и о том, какой объем технического обслуживания вы готовы провести в сравнении с требуемым типом пожарной эффективности. Если вы готовы сделать немного больше для обслуживания печи и вам нравится идея эффективного пожара с минимальными отходами, тогда вы можете инвестировать в каталитические установки.Но если вы цените рев хорошего огня и хотите снизить первоначальные затраты, то вы можете склониться к некаталитической плите.

Пеллетные печи



Пеллетные печи — это относительно новый тип дровяной печи, который становится все более популярным. В пеллетных печах используются древесные гранулы размером 1/2 дюйма, изготовленные из отходов лесопиления, таких как уплотненные опилки или биомасса. Гранулы приобретаются в мешках по 40 фунтов, которые можно загружать в бункер, который автоматически подает гранулы в дровяную печь на постоянной основе.В среднем за зиму печь на гранулах может использовать около 6 тонн гранул для постоянного отопления, в зависимости от размера печи и дома, который она отапливает.

Горелки буржуйки



Горшечные печи — это чугунные печи цилиндрической формы с большой выпуклостью в центре. Горшечные печи обычно имеют небольшую плоскую поверхность, которую можно использовать для нагрева воды или приготовления пищи в небольшой кастрюле. Благодаря своему неповторимому внешнему виду пузатые печи могут значительно украсить ваш дом.

Уличные печи



Дровяная печь на открытом воздухе — это дровяная печь с водяной рубашкой, которая находится на открытом воздухе. Печь заключена в нечто похожее на небольшой хозяйственный сарай. Горячая вода, производимая печью, циркулирует по подземным трубам, которые можно использовать для обогрева открытых гидромассажных ванн, проездов и т. Д., Или горячая вода может быть направлена ​​в ваш дом для горячего водоснабжения, отопления и т. Д. Находясь снаружи, они может быть расположен рядом с местом для хранения дров (полезный аксессуар: стеллажи для дров).

КАК ПОВЫШИТЬ ЭФФЕКТИВНОСТЬ ДЕРЕВЯННОЙ ПЕЧИ


Хотя дровяные печи очень энергоэффективны, вы все же можете кое-что сделать, чтобы повысить их эффективность и повысить эффективность обогрева дома.

Например, вы можете направить наружный воздух прямо в дровяную печь. В результате воздух, необходимый для горения, втягивается непосредственно снаружи в печь, а не втягивает уже нагретый воздух изнутри вашего дома.

Точно так же вы можете слегка взломать окно, которое находится ближе всего к вашей дровяной печи, чтобы воздух для горения втягивался и нагревался там, а не через трещины и отверстия в другом месте вашего дома, где он должен нагреваться за счет отопления вашего дома. система.

Некоторые модели дровяных печей имеют вентиляторы, которые могут быть прикреплены к ним, что позволяет отводить тепло от печи дальше в комнату и ваш дом.

Вентилятор дверного проема, который устанавливается в верхнем углу дверного проема, может быть хорошим способом отвести тепло в другие комнаты.

Если в вашем доме есть воздуховоды с принудительным обогревом или охлаждением, то вы можете использовать вентилятор из этой системы с ручной настройкой, чтобы помочь циркулировать тепло по дому.

А сжигание твердой древесины, а не более мягкой и менее плотной, поможет вашей дровяной печи работать более эффективно.

ЧТО ТИПИЧНО МОЖЕТ ПОЙТИ НЕПРАВИЛЬНО


Ниже приводится список некоторых типичных проблем, которые могут возникнуть с дровяными печами:

Smoky Wood Stoves

: Правильно работающая дровяная печь не должна производить дым в вашем доме. Дровяная печь должна быть проверена профессионалом, так как могут быть проблемы с вентиляционными трубами, заслонкой, дверьми, дымоходом и т. Д.

Механические проблемы:

К механическим проблемам с дровяной печью могут относиться: неисправность заслонки; изношенные или отсутствующие прокладки; покоробленные или сломанные детали; сломанные / заклинившие / болтающиеся ручки; треснувшее или разбитое стекло; а если это печь каталитического типа, то неисправные каталитические камеры сгорания (полезный аксессуар: прокладки дровяной печи).

Креозот:

Крезот — это смолистое вещество, которое накапливается внутри дымохода (см. Раздел Регулярное обслуживание ниже). Креозот образуется при неполном сгорании древесины, и это указывает на неправильное использование, неправильную установку или плохую конструкцию дровяной печи (полезный аксессуар: средства для удаления креозота).Креозот также является чрезвычайно легковоспламеняющимся веществом, и каждый год он является причиной многих пожаров в домах, связанных с дымоходами.

Запахи:

Едкий запах, исходящий от дровяной печи, может быть признаком скопления крезота в дымоходе. А влажный запах может указывать на то, что вам может понадобиться крышка дымохода, чтобы дождь не попал в дымоход и не пропитал его изнутри. Запах горящей краски, когда ваша плита новая, довольно распространено, и он должен исчезнуть после того, как вы несколько раз зажгли ее на полном огне.

Заражение животных

: Если у вас нет экрана в верхней части дымохода с крышкой, вы можете рисковать попаданием животных в дымоход. Вы не должны пытаться удалить их самостоятельно, так как они могут переносить болезни, и вместо этого вам следует обратиться к профессионалу.

ПЛАНОВОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ


Каждый год перед отопительным сезоном дровяная печь и дымоход должны проходить осмотр и чистку сертифицированным специалистом (полезный аксессуар: заслонки дымохода). Сажу и шлак следует удалять с внутренних поверхностей печи, так как сажа снижает эффективность плиты.

Проверки должны включать:



Свободное пространство вокруг печи: убедитесь, что горючие материалы и поверхности (мебель, шторы, полы, стены и т. Д.) Находятся на достаточном расстоянии от печи.

Труба печи: осмотрите трубу печи на предмет трещин, утечек и следов коррозии. При необходимости отремонтируйте.

Дверь: проверьте герметичность двери. Проверьте надежность механизма блокировки двери. При необходимости отремонтируйте.

Профессиональный трубочист тщательно очистит ваш камин и дымоход, а также проверит их на наличие дефектов, как правило, за сумму от 90 до 150 долларов.Или вы можете сделать работу самостоятельно, если у вас есть подходящие щетки и пылесос, и вы не возражаете против беспорядка или хлопот. В задачи входят:
  • Проверьте дымоход на наличие отложений креозота. Если толщина превышает 1/8 дюйма, дымоход следует прочистить.

  • Проверить топку на наличие повреждений кирпича или раствора.

  • Проверить работу демпфера и его плотное прилегание. Также проверьте наличие трещин, ямок или ржавчины.

  • Проверьте дымоход на наличие сломанных или поврежденных кирпичей на облицовке дымохода. Растрескивание является признаком возгорания дымохода и представляет собой потенциально серьезную проблему.


Убедитесь, что у вас достаточно дров на зиму, и при необходимости восполните запасы. «Зеленым» дровам нужно дать время высохнуть, чтобы улучшить их горящие характеристики. Дрова следует накрыть фанерой или брезентом, чтобы не допустить дождя и снега (полезный аксессуар: накладки для деревянных свай).Обязательно держите деревянную кучу на высоте не менее 6 дюймов от земли. Причина этого в том, что термиты не получают доступа к вашей древесине (которая позже может заразить ваш дом). Отрыв кучи от земли также позволяет вам визуально проверить, встраивают ли термиты земляные «трубы» в вашу деревянную кучу.

СВОДКА


Дровяные печи привлекательны своим экологически чистым возобновляемым источником топлива, высокой энергоэффективностью и ностальгическим шармом. Надеюсь, эта статья помогла вам разобраться в различных типах дровяных печей, в том, как повысить их энергоэффективность, что обычно идет не так, а также в текущем техническом обслуживании, которое им требуется.

Горшечная печь | Новые и б / у дровяные печи на продажу

  • 180 долл. США за фирму

    пт, 1 окт., 8:02

    Карбонар, Полуостров Авалон

  • 400 долл. США

    чт, 30 сен, 14:13

    BRIGUS, Полуостров Авалон

  • $ 1,500обо

    чт, 30 сен, 22:20

    Spaniards Bay, Полуостров Авалон

    Пеллетная печь в рабочем и хорошем состоянии

  • 50 долларов США

    вт, 21 сен, 21:23

    Мэристаун, Полуостров Бурин

    Дровяная главная дровяная печь.Требуется работа. Может потребоваться добавление стали сверху и сзади.

  • 1000 долларов США за фирму

    сб, 21 авг., 21:08

    Мэрисвейл, полуостров Авалон

    Продается; Drolet FP45 Пеллетная печь.Отличное рабочее состояние. Заменен мотор и игнитор в прошлом году. Печь с дымоходом в комплекте, второй дымоход в комплекте Это. Планирую удалить на этой неделе.

  • 120 долларов

    вс, 19 сен, 8:04

    NL, Центральный / Внутренний

    Продажа печей на дровах от 120 долларов и выше звоните 571-1213

  • 200 долл. США за баррель

    пн, 27 сен, 20:10

    Clarenvile, Восточный

    12 часовая дровяная печь в хорошем состоянии требует кирпичей.

  • 60 долларов США

    вс, 29 авг., 17:28

    Гандер, центральный / внутренний

    Дровяная печь дверца и ручка, заказывались новые, не б / у.

  • Пн, 27 сен, 4:05

    ул.Филлипс, полуостров Авалон

    Требуется дровяная печь Kozi, как показано на картинке, позвоните ИЛИ текст: Todd 709-685-5977

  • 60 долларов США

    ср, 22 сен, 22:21

    Петти Харбор Мэддокс Коув, полуостров Авалон

    Труба для печи с двойными стенками, 6 дюймов, длина 36 дюймов, новые в коробке $ 60

  • сб, 7 авг., 14:54

    Торбей, полуостров Авалон

    Печь для литейного зала Vermont Модель Vigilant Может сжигать дрова или уголь Также есть руководство Текст или электронная почта 350 долларов.00

  • 160 долл. США

    Чт, 12 августа, 16:15

    Ширстаун, Полуостров Авалон

    Самодельная дровяная печь для сарая или гаража!

  • 350 долл. США

    Пн, 23 августа, 12:14

    Гранд-Фолс, Центральный / Внутренний

    Небольшие дровяные печи, построенные в Канаде, из толстолистовой стали, рассчитанные на долгие годы эксплуатации. лет использования, дизайн траппера 10х10х16 (350 $), дизайн лабрадора 12x12x20 (450 $), построены для ледяных лачуг, сараев, теплиц, саун, гаражей, работы магазины, домики, охотничьи лагеря, контактные данные.другие конструкции доступны на запрос. Конструкции Dungeon Metalworks

  • 30 долларов США

    Пн, 23 августа, 10:51

    Lewisporte, Центральный / Внутренний

    7-дюймовая двустенная печная труба и колено.Труба 24 дюйма в длину. Б / у, но в хорошем состоянии. состояние.

  • 111 111 долл. США

    пт, 10 сен, 20:15

    Гандер, центральный / внутренний

    Ищете небольшую дровяную печь площадью около 150 кв. Футов.

  • 645 долл. США

    пт, 24 сен, 15:15

    Mount Pearl, Полуостров Авалон

    Отправка для друга.Дровяная печь — бывшая в употреблении печь. В комплект не входит воздуходувка или прикрепил. Сделано в Квебеке 19.06.2009. Фотографии со спецификациями прилагаются. Только звонки в 709-685-7508. Спасибо, что посмотрели.

  • $ 1,500фирма

    ср, 29 сен, 16:15

    Харбор Грейс, полуостров Авалон

    Продам или обменяю на печь большего размера.Как в новом состоянии сгорела только дюжина костров. Текст в гавани Grace или позвоните по телефону 5898994

    .
  • 160 долл. США

    пт, 1 окт., 19:04

    Карбонар, Полуостров Авалон

    2 x 36 дюймов длины сборных 6 дюймов с внешним диаметром 10 дюймов, почти не используются.

видов и самодельный вариант простейшего эффективного агрегата

Гаражная печь своими руками

По вопросам отопления гаражей зимой необходимо обращаться к собственникам построек, не подключенных к централизованной сети или не подключенных к ней. встроена в единую систему отопления на дачном участке.Нередко дополнительная гаражная печь выручает автомобилистов, у которых индивидуальная парковка для автомобилей отапливается с недостаточной эффективностью. Есть несколько способов борьбы с холодом, который негативно влияет на машину и мешает хозяину работать в гараже. Выбор подходящего варианта зависит от экономического состояния владельца автомобиля и типа конструкции для его хранения.

Содержание

  • Зачем нужно отопление в гараже?
  • Виды гаражных печей
  • Преимущества дровяной печи
  • Конструктивные элементы буржуйки
  • Печь «отработка»
  • Как сделать печь своими руками
  • Зачем нужно отопление в гараже?

    Регламент устанавливает показатель температуры, благоприятный для хранения автомобилей, он составляет 5 ° C и допускает отклонения в один градус.Что происходит с автомобилем при более низкой температуре, наверное, знает каждый автомобилист. Большинству из них, без сомнения, удавалось столкнуться с трудоемким запуском двигателя в холодную погоду, особенно заметным после долгой стоянки.

    От воздействия низких температур может замерзнуть даже антифриз. Автолюбители, которые ежедневно используют простую воду для охлаждения и сливают ее на ночь, не могут залить в радиатор горячую воду. От этого может замерзнуть на морозе блок цилиндров и головка этого агрегата может лопнуть.Попав в очень холодную среду, кипящая вода через несколько мгновений замерзает и забивает каналы ледяными пробками.

    Самодельная печка — экономичный эффективный вариант

    Примитивный и дорогостоящий способ предотвратить эти неприятности — круглосуточная работа двигателя, что снижает ресурс двигателя и влечет за собой большие затраты. Более того, владельцу машины все равно потребуется прогреть трансмиссию паяльной лампой или элементарным костром. Ознакомившись со списком угроз и набравшись практического опыта, владелец гаража приходит к естественному выводу: ему нужен заводской обогреватель или самодельная печь для гаража, поддерживающая постоянный температурный режим с параметрами, продиктованными стандартами.

    Типы гаражных печей

    На выбор оптимального метода отопления влияют два основных аспекта:

    • период времени, в течение которого необходимо будет отапливать гараж;
    • Сумма, которую владелец может вложить в печь.

    Если гараж является хозяйственной пристройкой жилого дома, имеет смысл оборудовать его отопительными приборами с последующим подключением к общей сети. В автономном гараже, расположенном вдали от жилых домов с коммуникациями, потребуется сделать индивидуальную систему.

    Все современные отопительные агрегаты для гаражей, используемые сегодня, классифицируются исходя из разницы в принципе работы источника энергии. Можно обустроить здание, установив в гараже:

    • Котел отопления газовый. Довольно производительное оборудование отличается доступной ценой, независимостью от источников питания. Однако на территориях, не имеющих доступа к сетям центрального газоснабжения, такой способ отопления невозможен. Опасность взрыва.
    • Установки, поставляющие тепловую энергию за счет сжигания твердого топлива.Можно купить печь заводского производства зарубежного или отечественного производства, можно изготовить простую печь для собственного гаража. Это наиболее рациональный метод отопления с точки зрения затрат и получаемого эффекта ..
    • Электронагреватели, привлекательной стороной которых является возможность подобрать оборудование именно с нужной мощностью. Отрицательное качество систем с питанием от сети, энергопотребление при немаленькой зарядке.
    • Топки для отработанного моторного масла.

    Отопительное электрооборудование сейчас представлено широким ассортиментом заводской продукции.Главный аргумент в их пользу — мобильность, которая позволяет устанавливать блоки в помещениях, требующих максимального обогрева, с максимальной скоростью. Владельцы гаражей, которые не слишком беспокоятся об энергопотреблении, могут купить в магазинах инфракрасные системы, маслоохладители или тепловые пушки.

    Оборудование, выпускаемое производителями, оснащено устройствами, с помощью которых можно задавать направление теплового потока и регулировать мощность. Есть колеса для удобства перемещения оборудования, системы, обеспечивающие безопасность пользователей, предотвращающие преждевременный износ и поломку агрегатов.Тепловые пушки и инфракрасные обогреватели также входят в ассортимент газовых систем.

    Обширный ассортимент заводских печей для гаража позволяет выбрать и купить агрегат любой мощности, перерабатывающий оптимальный для владельца вид топлива

    Производительность и эффективность сочетаются с оборудованием, работающим на стандартном твердом топливе, в котором используется уголь, специальные поддоны и дрова. Они производятся в широком ассортименте по отраслям. Системы отопления из жаропрочных материалов от производителей самым простым способом, описанным в инструкции, устанавливаются в местах, указанных производителями.Однако простейшая гаражная печь на дровах, сделанная своими руками, будет столь же производительной, только стоить она будет в десятки раз дешевле.

    Преимущества дровяной печи

    Экономичная, самодельная дровяная печь проста в обслуживании, многие считают ее лучшим вариантом для обустройства автономно расположенных гаражей. Самая распространенная конструкция — буржуйка, установка которой требует соблюдения двух основных правил:

    • Печь-буржуйка может использоваться только в помещениях с отверстиями, обеспечивающими приток воздуха, и трубопроводами, по которым осуществляется вытяжная вентиляция. .
    • Необходимо установить отопительную конструкцию на территории гаража, вдали от легковоспламеняющихся предметов, элементов из дерева, мест для смазки, горючих расходных материалов.

    Один из вариантов печки-буржуйки можно устанавливать только в гаражах с естественной или искусственной вентиляцией

    Помимо экономичности и оперативности обогрева помещений, популярность данной конструкции оправдана следующими убедительными преимущества:

    • чрезвычайно низкая стоимость оборудования и доступная цена топлива, необходимого для его работоспособности;
    • возможность самостоятельно смонтировать производительную долговечную печь с минимальными финансовыми затратами;
    • отличная эффективность при небольших размерах агрегатов;
    • Дешевая установка
    • Не трудоемкое обслуживание;
    • отсутствие необходимости устройства специального фундамента под печь;
    • возможность использовать изделие ручной работы для разогрева и приготовления пищи.

    Недостатки этого метода тоже имеются. Основное среди них — довольно большой расход недорогого, но забирающего определенное количество топлива. Дрова быстро расходуются, поскольку металлическая конструкция не способна аккумулировать выделяемое тепло. Энергия, возникающая при сгорании дров, сразу же передается воздушной массе, но после того, как печь перестает топиться, металлический корпус очень быстро остывает.

    Существует метод снижения затрат на топливо, заключающийся в модернизации конструкции.Печь-буржуйка потребует значительно меньше дров, если труба будет смонтирована в корпусе почти над дверью, а не традиционно у задней стены.

    Из-за смещения положения сопла сначала нагреются стенки печи, а уже потом продукты сгорания попадут в трубу. При этом время выделения тепловой энергии увеличится, так как глинобетонный, утепленный металлический или кирпичный трубопровод остывает медленнее, чем металл корпуса.Кроме того, сократится время, необходимое для обогрева внутренних помещений гаража.

    Конструктивные элементы буржуйки

    Вариативность конструкций печей типа «буржуйка» определяет отсутствие четких регламентов. Каждый мастер делает это по своему усмотрению, в соответствии с личными предпочтениями. Но какую бы схему не предпочел производитель, все отопительные агрегаты этой разновидности имеют общие конструктивные элементы, это:

    Конструктивная схема простейшей печи-буржуйки

    • топка, представляющая собой стандартную камеру сгорания, ее конфигурация и габариты не декларируются строгими канонами;
    • колосниковая решетка, установленная в основании конструкции, необходима для создания тяги и размещения дров; №
    • труба дымохода, она может быть изогнутой или спиральной, в случае использования стандартной прямой трубы следует учитывать, что длина прямых горизонтально установленных участков дымохода по строительным нормам не должна превышать 1 метр.№
    • зольник, расположенный под решеткой, являющийся устройством для сбора золы.

    Самая простая «буржуйская» печь состоит из металлического корпуса, снабженного дверцей для подачи топлива, и трубы, расположение которой определяет производитель. В качестве воздуходувки можно проделать в нижней части небольшие отверстия, они помогут создать хорошую тягу. Извилистость дымохода продиктована необходимостью снизить скорость движения горячего воздуха по трубе. Дым, задерживаясь в дымоходе, будет отдавать в комнату тепловую энергию, а не «вылетать в дымоход» с нежелательной быстротой.

    Печь «Разрабатывающая»

    Основным преимуществом данного отопительного оборудования является использование самого дешевого, зачастую бесплатного топлива. Простой надежный агрегат работает без насадки и капельницы. Это очень дешевая печь — сделать ее своими руками в гараже несложно, также не проблема всегда найти для нее топливо.

    Типовая схема печи для гаража на отработанном масле, размеры мастер может выбрать

    Конструктивно печь для переработки отработанного масла представляет собой две емкости, соединенные между собой перфорированной трубой.Нижний элемент объемом 12 л служит топкой и топливным баком. На верхней плоскости нижней части печки должно быть отверстие, оборудованное крышкой. Дырка нужна для заправки, крышка нужна для контроля работы самодельной техники. Открывая и закрывая крышку, владелец будет контролировать подачу кислорода, необходимого для горения, от чего зависит производительность нагрева.

    Верхний бак и труба, соединяющая две основные части, играют роль нагревательных элементов печи.Этот самодельный прибор может нагреваться до 800-900 ° С. Чтобы емкости не выгорели, для их изготовления используется листовой металл толщиной от 4 до 6 мм. К верху печи приваривается труба, на которую устанавливается дымоход из стального оцинкованного сплава. Вся конструкция топки не должна быть монолитной, так как для удаления сажи с горелки потребуется снять верхнюю емкость.

    Конструктивные элементы будущей печи для гаража, перерабатывающей отработанное масло

    Как сделать печь своими руками

    Для изготовления такого устройства чертежи, никаких глубоких технических знаний, профессиональных навыков нет требуется.Агрегат будет потреблять до полутора литров в час, вся система весит не более 30 кг. Стандартные размеры без учета выхлопной трубы варьируются от 35 до 70 см. Чаще всего для изготовления вытяжки используется труба сечением 105 мм ..

    Для тех, кто хочет знать, как правильно сделать печь в гараже, и как быть, чтобы работала самоделка. не вызывает проблем, есть несколько важных рекомендаций:

    • Предпочтительная высота дымохода около 4 метров, что необходимо для формирования хорошей тяги.
    • Работающую печь необходимо чистить каждые десять дней.
    • Сажи будет намного меньше, если диаметр верхней трубы больше, чем размер выхлопного элемента.
    • Агрегат необходимо устанавливать на территории гаража так, чтобы не было близко расположенных взрывоопасных веществ, горючих предметов.

    Для работы печки подходит масло любой степени очистки. Вполне подойдет неочищенный состав. Если договориться с хозяевами ближайших гаражей и поставить какую-то емкость для слива масла, то топливо для печки будет совершенно бесплатным.Использовать для отопления гаража можно трансмиссию, трансформатор, моторное масло, дизель, любое топочное масло.

    Огромное количество печей для добычи полезных ископаемых, имеющих схожую конструкцию и работающих по единому принципу

    Разжигается такая самодельная печь с помощью бумаги, вделанной в нижний бак, газеты, поверх которой заливается топливо. Содержимое закипит примерно через десять минут, процесс горения запускается из-за способности масла самовозгораться. Топливо заливается порциями по 5 литров.При использовании очищенных составов можно будет реже ухаживать за элементами конструкции, чему также будет способствовать увеличение сечения дымохода.

    Функциональную, эффективную печь для гаражного строительства можно сделать своими руками с минимальными затратами. Без особых проблем, непомерных трудозатрат и профессиональных навыков начинающий мастер сможет сделать ее способной. Самодельные печи удобны в эксплуатации, производительны, безопасны в уходе.

    ГАРАЖ НАГРЕВАТЕЛЯ ДРЕВЕСИНЫ / ДЫМОХОД PERGOLA 6 «3 метра B / Новый

    ДЕРЕВЯННЫЙ ГАРАЖ НАГРЕВАТЕЛЯ / ДЫМОХОД PERGOLA 6 «3 метра B / Новый

    Описание

    ДРЕВЕСИНА

    КОМПЛЕКТ ДЫМОХОДА ГАРАЖ / ПЕРГОЛА

    3 метра

    Диаметр 6 дюймов

    Нержавеющая сталь

    Подходит для небольших котлованов и дровяных обогревателей

    Этот комплект ТОЛЬКО для крыш без футеровки. т.е. стальные гаражи, беседки, солнечные комнаты

    Для пергол и патио с кровлей Laserlite,

    часть кровли из листового металла должна быть установлена ​​там, где должен проходить дымоход.

    Этот комплект для дымохода НЕ ЯВЛЯЕТСЯ для вас, для любого применения, где устанавливается облицовка крыши, например, из гипса, дерева или любого другого легковоспламеняющегося материала.

    НЕОБХОДИМО ПРИОБРЕСТИ ТРОЙНОЙ НАБОР ДЫМОХОДА .

    Посетите наш магазин, чтобы купить комплекты для тройного дымохода, или позвоните нам по телефону (03) 8795-7000

    за профессиональным советом относительно того, какой комплект подойдет для вашего личного применения.

    Комплект состоит из

    (длина каждой трубы составляет 1000 мм)

    * 3 трубы из нержавеющей стали диаметром 6 дюймов

    * 1 x оцинкованная труба диаметром 8 дюймов

    * 1 х обтекатель (защитный конус и китайская шляпа)

    * Инструкция по установке

    (перед установкой необходимо полностью прочитать и понять)

    Этот комплект подходит для большинства стандартных гаражей и беседок.

    Если высота от пола до крыши превышает 3 метра, может потребоваться дополнительная длина.

    Посетите наш магазин для запчастей

    Эти комплекты производятся в Австралии с высоким качеством на одной из более крупных компаний,

    более уважаемых компаний и соответствуют австралийским стандартам

    КУПИТЬ СЕЙЧАС

    всего за 240 долларов

    Если вы хотите просмотреть этот товар

    Пожалуйста, зайдите в наш магазин по телефону

    ДОСТУПНЫЕ КОСИЛКИ И ДЕРЕВЯННЫЕ ОБОГРЕВАТЕЛИ

    Завод 4, 42-46 Hallam Sth Rd, HALLAM

    ТОРГОВЫЕ ЧАСЫ: 9-5 пн-пт 9-4 сб

    Телефон: (03) 8795-7000

    Лучшая дровяная печь для гаража

    Гараж — это место, где мы проводим время, чтобы ремонтировать автомобили, делать некоторые проекты своими руками или использовать его как небольшую мастерскую.Многие люди используют комплекты для утепления гаражных ворот, чтобы сохранить тепло в помещении, особенно в холодных условиях.

    Но иногда вам нужно дополнительное отопительное оборудование на рабочем месте, чтобы выдержать зимние дни. Возможно, вы не захотите заставить дрожать руки во время критического ремонта вашего автомобиля, верно? Это та ситуация, когда вам нужна качественная гаражная печь, а что может быть лучше дровяной печи для вашей рабочей зоны?

    Лучшая гаражная дровяная печь

    Если вы также один из тех, кто ищет идеальную дровяную печь для гаража, мастерской или комнаты, то ознакомьтесь с приведенными ниже обзорами наиболее востребованных продуктов на рынке (No.3 лично я рекомендую).

    1. HomCom 1500W Компактный отдельно стоящий электрический дровяной обогреватель для гаража

    Эта электрическая дровяная печь от HomCom добавит классической атмосфере вашему гаражу. Он согреет пространство и украсит пространство своим мерцающим и танцующим пламенем. Его небольшой размер и функции безопасности — это пара самых привлекательных моментов. Благодаря такому количеству положительных отзывов и популярности, он занял первое место в этом списке.

    Характеристики гаражной дровяной печи HomCom Compact Electric:

    • Стильный автономный дизайн с портативной конструкцией, эта печь идеально подходит для гаража, дома и на рабочем месте.
    • Этот обогреватель имеет металлическую отделку с медными ручками, что придает ему классический вид.
    • Он поставляется с двумя регулируемыми параметрами нагрева: 750 Вт и 1500 Вт с контролем термостата, чтобы получить оптимальное тепло в соответствии с вашими потребностями.
    • Его тепловой предохранительный выключатель предотвратит проблемы с перегревом и отключит обогреватель в случае внезапного падения.
    • Вы получите теплую атмосферу с 3D-эффектом светодиодного пламени в камине экономичным и энергоэффективным способом.
    • Он имеет габаритные размеры 16,25 ″ Ш x 11 ″ Г x 21,5 ″ В дюймов с площадью нагреваемого покрытия 323 квадратных фута.
    • Эта электрическая дровяная печь весит всего 18 фунтов, что делает ее портативной для размещения в любом месте вашего гаража и комнаты в соответствии с вашим комфортом.


    2. Электрический камин TURBRO Suburbs TS20 1400 Вт

    Теперь почувствуйте тепло и комфорт, работая в гараже или наслаждаясь зимними днями в своей комнате с помощью электрического камина TS20 от TURBRO .Этот черный ящик для печи с тлеющей подстилкой показывает реалистичное танцующее пламя, чтобы вы могли наслаждаться видом. Он обеспечит тепло и элегантный вид в вашем гараже или любом другом месте вашего дома. Вместе с электрокамином вы получите четыре ножки для печки, двенадцать установочных винтов и руководство пользователя.

    Характеристики электрической дровяной печи TURBRO TS20 для гаража:

    • Этот камин, одобренный CSA, оснащен предохранительным выключателем с автоматическим отключением для предотвращения ситуаций перегрева.
    • Обладает мощной мощностью нагрева 1400 Вт (4777 BTU), чтобы нагреть площадь в 1000 квадратных футов за несколько минут.
    • Он поставляется только с двумя переключателями и ручкой температуры, что гарантирует, что у вас не будет проблемного и длительного процесса установки. Закрепите ножки камина, и все готово.
    • Винтажная конструкция этой дровяной печи имеет три видимые стороны, которые превращают ее в декоративный предмет мебели, который обеспечивает желаемое тепло в помещении.
    • С помощью прилагаемого термостата можно установить температуру в помещении от 68 до 95 градусов по Фаренгейту.
    • Эта отдельно стоящая гаражная печь имеет размеры 20 x 17 x 10 дюймов при весе пятнадцать с половиной фунтов.
    • Компания предоставляет годовую гарантию на товар.


    3. Направляющая Дровяная печь на открытом воздухе

    Эту дровяную печь я использую в своем гараже два года, и у меня нет претензий к ней.Если вам также нужен небольшой, легкий и эффективный дровяной камин для вашей мастерской и гаража, я рекомендую приобрести это отопительное оборудование от Guide Gear. Вам просто нужно будет принести кусок бревна, и эта печь обеспечит тепло в помещении.

    Характеристики направляющей шестерни Garage Wood Burner:

    • Он имеет корпус из оцинкованной стали и чугунную конструкцию на шарнирной дверце, что придает необходимую прочность оборудованию.
    • Поставляется с дымоходом, который можно подсоединить к системе вентиляции для отвода дыма и золы.
    • Четыре прочные ножки печи обеспечивают достаточную устойчивость обогревателю электростанции.
    • Поставляется с пятью трубками, которые обеспечат вам достаточно возможностей вентиляции, когда вы используете его в помещении.
    • Этот предмет имеет общие размеры 17,75 x 11,75 x 16,25 дюйма и вес 47 фунтов.
    • Я не буду советовать, но компания упоминает, что вы можете использовать верхнюю платформу, чтобы кофе и кастрюли оставались горячими.


    4. Передвижная печь для дома Pleasant Hearth

    Время, проведенное в гараже или мастерской на заднем дворе, может превратиться в прекрасное занятие, только если у вас есть достаточно товаров, таких как питательная еда, полезные инструменты и теплая среда. Портативная, легкая и качественная плита может обеспечить достаточно тепла, чтобы создать вокруг вас лучшую рабочую или расслабляющую атмосферу. И портативная плита от Pleasant Hearth — идеальный выбор для этого.

    Характеристики дровяной печи Pleasant Hearth Home:

    • Она может нагревать до 1200 квадратных футов площади, чего достаточно для вашего большого гаража или мастерской.
    • Вы можете выбрать печь из трех доступных размеров; маленький, средний и большой.
    • Если у вас есть переносной гараж или дом на колесах , то это может быть идеальным выбором для поддержания тепла в помещении с помощью комплекта для забора воздуха.
    • С помощью ручки управления тяговым усилием вы можете регулировать время горения и тепловую мощность.
    • Он весит около 277 фунтов и имеет габаритные размеры 31-1 / 2 дюйма x 22-1 / 2 дюйма x 22-1 / 2 дюйма (В x Д x Ш).
    • Эта дровяная печь, одобренная EPA, имеет рейтинг эффективности 81%, что означает, что вы получите приятную и надежную работу.
    • Компания предоставляет вам 5-летнюю ограниченную гарантию.


    5. Гаражная дровяная печь Vogelzang TR004 Colonial

    Vogelzang TR004 — один из лучших отопительных агрегатов, доступных сегодня на рынке.Эта каминная топка поможет вам улучшить эффективность камина. Окно из керамического стекла обеспечивает великолепный вид на горящий огонь внутри печи.

    Характеристики дровяной печи Vogelzang Colonial TR004 для гаража:

    • При номинальной мощности 69 600 БТЕ эта каминная топка может нагреть до 1800 квадратных футов.
    • После того, как вы поставите необходимую заправку, он непрерывно горит до восьми часов.
    • Толстая армированная стальная пластина размером 3/16 дюйма с облицовкой из огнеупорного кирпича.
    • Поскольку он сертифицирован EPA и соответствует стандартам и правилам штата Вашингтон, он обеспечивает эффективную и качественную работу.
    • Он весит около 265 фунтов при размерах 33,5 x 24,5 x 26,5 дюйма.


    6. US Stove Company 2000 Гаражная дровяная печь, сертифицированная Агентством по охране окружающей среды (EPA)

    Эта стальная плита среднего размера от US Stove Company обеспечивает экономичное и отличное отопление традиционным и лучистым способами.Толстая листовая сталь будет служить в течение многих лет и обеспечит отличную производительность для ваших отопительных нужд в гараже, мастерской или любой внутренней части вашего дома или офиса.

    Особенности гаражной дровяной печи от US Stove Company:

    • У нее есть керамическое стекло для мойки воздуха, из которого открывается потрясающий вид на горящее пламя через прочную дверцу подачи из чугуна.
    • Он может обогреть площадь до 2000 квадратных футов до 89000 БТЕ тепла, что делает его идеальным для больших гаражей и мастерских.
    • Эта отдельно стоящая дровяная печь имеет вместимость бревна 22 дюйма и 6 дюймов дымохода.
    • Этот агрегат идет с 100 куб. Ft. воздуходувка и ящик для золы, которые помогут защитить территорию от загрязнения.
    • Он имеет общие размеры 24,5 x 27 x 30 дюймов и вес 275 фунтов.
    • Это дровяная печь, сертифицированная Агентством по охране окружающей среды, для однократного горения.
    • Компания предоставляет вам 3-летнюю ограниченную гарантию.


    7.Высокоэффективная дровяная печь Drolet HT2000 для гаража

    HT2000 от Drolet — самая дорогая печь в этом списке. Он рассчитан на работу с КПД почти 80%, что означает минимальные потери топлива. Эта отдельно стоящая дровяная печь проста в установке, , использовании и чистке.

    Характеристики гаражной дровяной печи Drolet HT2000:

    • Она может нагревать до 2400 квадратных футов площади с номиналом 95000 БТЕ.
    • Просторная 3.Топка объемом 93 кубических фута имеет облицовку из огнеупорного кирпича, которая вмещает до 22 дюймов бревен.
    • Чугунная дверь с регулируемой ручкой для тяжелых условий эксплуатации позволяет комфортно ею управлять.
    • Хотя время работы зависит от качества пиломатериалов, в среднем эта дровяная печь работает 8-12 часов после полной загрузки.
    • Он весит около 555 фунтов при габаритных размерах 29,4 x 28,1 x 34,3 дюйма. Благодаря дополнительной мощности они могут обогреть большую площадь по сравнению с другими аналогичными дровяными печами.


    Выбор лучшей дровяной печи для гаража

    Подобрать подходящую дровяную печь, особенно для гаража, — непростая задача. Вы должны рассмотреть некоторые важные вещи, прежде чем вы решите купить гаражную печь, например:

    Это важная вещь, которую вы должны принять в расчет. Подсчитайте площадь вашего гаража или мастерской, а затем определите, сколько места вы можете предоставить каминной топке.Исходя из этого, выберите дровяную печь подходящего размера.

    Различные дровяные печи имеют разную тепловую мощность. Некоторые из них предназначены для обогрева небольшого помещения, некоторые идеально подходят для гаражей среднего размера, а некоторые — для больших мастерских. Вам нужно увидеть, насколько больше ваше рабочее пространство и какая тепловая мощность вам потребуется от плиты, чтобы соответствовать этому.

    Некоторые дровяные печи бывают переносными, а некоторые просто вставляются в каминные топки.Если вам нужна легкая дровяная печь, которую можно носить с собой куда угодно, выберите отдельно стоящую конструкцию. Если вы работаете на фиксированном месте и не собираетесь переезжать или у вас уже есть камин, тогда выбирайте каминные обогреватели .

    • Воздуходувка и другие аксессуары:

    Многие пользователи не рассматривают этот вариант, но это один из наиболее важных аспектов при выборе подходящей гаражной печи. Некоторые бренды предлагают дровяную печь с нагнетателем, а некоторые заставляют ее покупать отдельно.Кроме того, проверьте уровень БТЕ в печи, чтобы определить возможности нагрева. Некоторые бренды предоставляют пепельницы, чтобы быстро и легко очистить камин. Многие другие предлагают плиты, на которых можно даже нагреть воду или приготовить суп, если хотите.

    Наконец, цена дровяной печи тоже имеет значение. Если вы не слишком долго сидите в своем гараже, вы можете выбрать относительно дешевые варианты. А если вы часами ремонтируете или возитесь с вещами в своем гараже или мастерской, то рекомендуется выбрать сверхмощную дровяную печь, даже если вам придется выйти за рамки определенного бюджета.Наконец, вы должны получить реальную ценность за деньги, которые вы потратите на дровяную горелку для гаража.

    Итог

    Очень важно иметь качественную дровяную печь для вашего гаража, особенно если вы живете в холодных условиях. Все вышеперечисленные обогреватели рекомендованы специалистами и подходят для различных нужд.

    About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
