Чертеж верстака для гаража - основные размеры для любого бокса

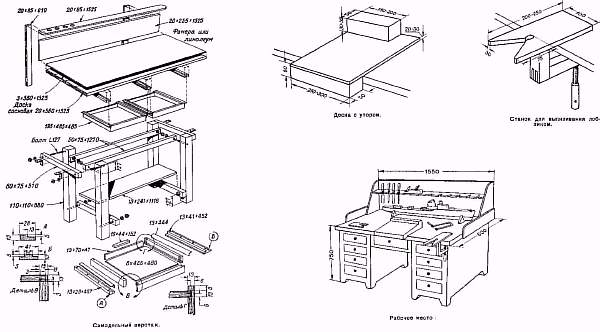

Фото и чертежи верстаков для гаража

Как правило чертеж верстака для гаража необходим лишь в том случае, если свободное место в помещении ограничено и необходимо изготовить рабочий стол по своим размерам. Для начала необходимо понять, с какой целью Вы будете его чаще всего использовать:

  • Мелкий ремонт и незначительные столярные работы – подойдет стол размером до 1,5 метров;
  • Планируете постоянно проводить работы в мастерской — необходимый длинный верстак от 3 до 4 метров;
  • Нужен постоянный ремонт автомобиля и место под слесарные работы – требуется изготовить полноценную систему стеллажей и рабочий стол с ящиками.

Все сделанные Вами самодельные верстаки с чертежами для гаража должны соответствовать следующим требованиям:

  1. Компактность конструкции;
  2. Устойчивость каркаса и всех элементов;
  3. Универсальность в применении любого из оборудования;
  4. Хорошая освещенность;
  5. Много места под хранение запчастей и инструментов;
  6. Обустройство нескольких безопасных мест под электросети.

Делаем верстак в гараже своими руками с фото и чертежами

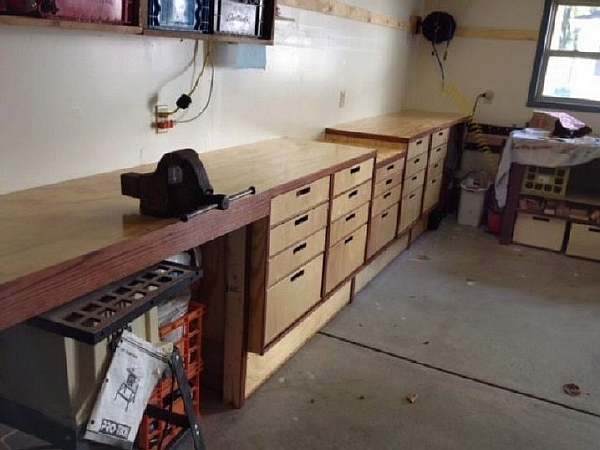

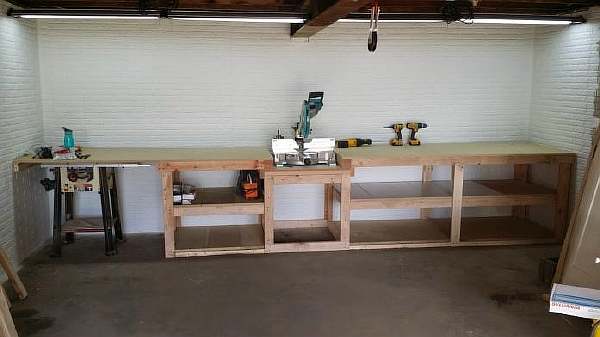

Фото и чертежи верстаков для гаража

Размеры верстака для гаража

Перед начало работ по варке или сколачиванию каркаса рабочего стола нужно приблизительно описать параметры и размеры на чертеже. В первую очередь на чертеже отображают материалы для каркаса и его размеры. Далее планируется толщина и высота верстака в гараже вместе со столешницей.

В основном делают столярный верстак в гараж своими руками размером 55 на 155 см. Однако для массивного оборудования можно увеличить длину в 2-2,5 раза. По всей длине закрепляется металлический уголок и по контуру столешницы укрепляют полосу из металла.

Какая должна быть высота верстака в гараже? Обычно планируют под рост человека, чтобы столешница была на уровне пояса человека. Если Вы хотите делать мелкие столярные изделия, тогда прикрепите к верстаку рабочий стол поменьше, в котором можно будет шкурить и распиливать мелкие детали.

Внимание!

Сейчас популярно вкладывать в гаражный верстак своими руками чертежи с автоматически регулировкой высоты стола. Простой метод определить высоту состоит в следующем: опустите обе руки вниз и направьте параллельно напольному покрытию свои ладони. Именно высота между ладоней и полом будет являться итоговой высотой каркаса.

Размеры верстака для гаража

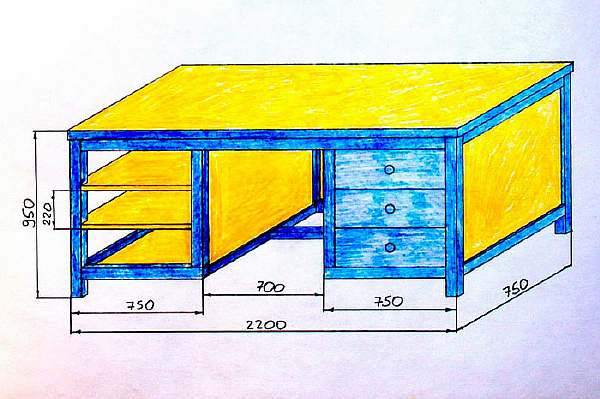

Чертеж верстака для гаража

Чертеж верстака для гаража

Чертеж верстака для гаража позволяет отобразить все 3 параметра – высоту, ширину и длину рабочего стола. Толщину столешницы в основном выбирают не менее 5 см, в качестве материалу лучше всего подойдет доска из дуба или сосны. Основой конструкции будет служить каркас из металлического уголка, так как в основном необходимо проводить слесарные и столярные работы.

Для достижения наибольших показателей устойчивости рекомендуется верстак для гаража своими руками на чертеже сделать с дополнительными поперечными опорами. Несущая рама должна быть не менее 4 и не более 8 метров. Также помните о расположении рабочего стола. Удаление верстака от автомобиля должно выйти не меньше 1,5 метров.

Самое главное планируя размеры верстака в гаража своими руками, не забывать о максимальном использовании свободного пространства. Только правильно расставив всю мебель в гараже Вы сможете обеспечить необходимый уровень комфорта и доступности всех инструментов для ремонта.

Верстак в гараже своими руками

Функции гаража зачастую выходят за пределы банальной стоянки автомобиля. Одновременно он служит мастерской. Ремонтные или созидательные работы требуют места, оснащенного инструментами и оборудованием.  Как сделать верстак в гараже рассмотрим подобно.

Виды верстаков

Верстак отдаленно напоминает письменный стол, только больших размеров. Все конструкции делятся на два вида – слесарные и столярные. Основное отличие в материале изготовления столешницы. Если она деревянная, верстак в гараже относится к столярной конструкции, металлическая поверхность автоматически перемещает его в группу слесарного оборудования.

Деревянная поверхность верстака не предназначена для работы с металлическими деталями. Стружка или острые края предметов будут регулярно царапать дерево, а машинное масло оставлять не выводимые пятна.  В результате чего столешница столярного верстака быстро придет в негодность.

Гораздо практичней сделать в гараже слесарную конструкцию, которая считается универсальной и подходит для всех видов работ. На ней можно:

  • пилить;
  • точить;
  • резать;
  • шлифовать.

Каркас верстака из металла более прочен и удобен при работе с тяжелыми предметами. Конструкция обладает большей устойчивостью, и не будет прогибаться при сильном давлении на столешницу. Если гараж служит основным местом времяпровождения и достаточно свободной площади, для работы можно сделать две конструкции – слесарную и столярную.

Варианты конструкций

Функциональность рабочего стола в гараже зависит от его конструкции. Для удобства он оснащается дополнительными элементами. В зависимости от рода занятий, рабочее место в гараже включает:

  • Раму с ножками. Выполняет функцию несущего элемента, на котором держатся остальные части.
  • Столешницу. Поверхность выбирают мощную, способную выдержать удары молотка и тяжесть размещаемых предметов. Можно сделать из толстой доски или листового металла, актуальна комбинированная конструкция.
  • Тумбочку. Оборудуют один или два отсека по краям верстака. Внутреннее наполнение может состоять из полок и ящиков, предназначенных для хранения в гараже мелких инструментов.
  • Дополнительную полку. Располагается на стене перед верстаком, ее функция также заключается в хранении подручных инструментов.

Для работы лучше подобрать настольную или настенную лампу с возможностью регулировки направления света. Вблизи рабочего стола обязательно находится розетка, которая предназначена не только для обеспечения освещения, но и для работы всех электроинструментов.

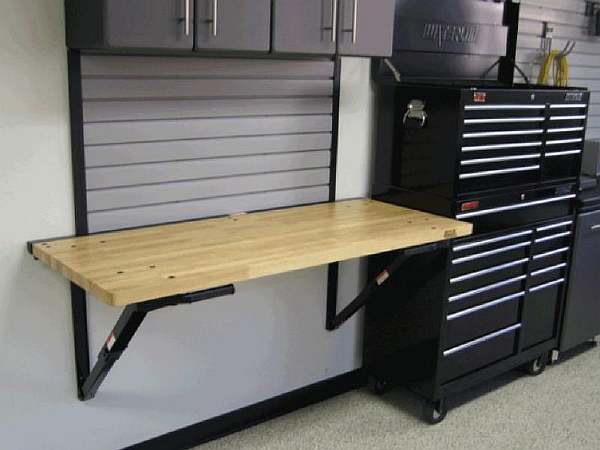

Идея сделать в гараже откидной верстак своими руками не отличается практичностью. Основная цель откидной конструкции на двух ножках – сэкономить в гараже свободную площадь. В этом случае столешница будет крепиться к стене и находиться в поднятом состоянии, когда в ней нет надобности. Но сущность верстака – качественно оборудованное рабочее место, когда все необходимое находится под рукой. А с откидной столешницей пространство под ней должно быть свободным, ни о каких тумбочках и полках не может быть и речи. Такой вариант приемлем для владельцев гаража, у которых пространство ограничено, а потребность в верстаке возникает крайне редко.

Дерево или металл, что лучше

Вариантов изготовления рабочего стола относительно выбора материала несколько:

  • полностью деревянная модель;
  • предыдущий экземпляр дополняют сверху металлическим листом;
  • раму из дерева покрывает металлическая столешница;
  • рабочий стол полностью выполнен из металла.

Каждый из способов имеет свои слабые и сильные стороны. Рассмотрим характеристики отдельных моделей, а владелец гаража самостоятельно решит, какой вариант для него лучше:

  • Металлический стол сделать своими руками затруднительно. Наличие сварочного аппарата и опыта проведения сварочных работ обязательно.
  • Конструкция из металла наиболее прочная и долговечная, обладает большей устойчивостью.
  • Сделать деревянный стол несколько проще, электролобзик и болгарка – основные помощники. При их отсутствии положение спасет обыкновенная ручная ножовка.
  • Столярный стол обладает меньшей практичностью при необходимости работы с металлом. Срок его эксплуатации ниже.

Как вывод – совместить деревянную конструкцию с металлическим листом, который отлично справится с защитной функцией поверхности стола.

Подготовительный процесс

После определения материала изготовления и места установки переходят к составлению чертежа верстака, который станет основой для обустройства функционального рабочего места в гараже. Для начала определяются с габаритами:

  • Длина. Зависит от рода занятий владельца гаража и свободного места. Средние показатели варьируются в пределах 2 м.
  • Ширина. Если верстак будет находиться возле стены, важно предусмотреть свободный доступ к инструментам на полке. Поэтому ширину верстака свыше 0,6 м делать нецелесообразно, чтобы рука дотягивалась до нужных предметов. Размещение в центре гаража позволяет сделать ширину больше, если в этом есть необходимость.
  • Высота. Значение строго индивидуально. Зависит от роста мастера и позы, в которой он привык работать. Стандартной высоты стола 0,8 м бывает недостаточно для работы в стоячем положении, спина будет быстро уставать. Владельцы верстаков часто доводят высоту конструкции до 1 м.

Сориентироваться по высоте рабочего стола в гараже поможет поза с согнутыми в локтях руками. Мысленно опираясь на будущий верстак, замеряют расстояние между полом и локтями.

Совет! На случай если конструкция разработана для стоячей позы, а иногда приходится сидеть, запаситесь удобной деревянной подставкой, на которую можно поставить стул. Низкий стеллаж из дерева понадобится в морозы, чтобы не мерзли ноги от бетонного пола гаража.

Одна сторона верстака предназначается для установки электрического режущего инструмента. Для удобства фиксации лобзика или циркулярной пилы край столешницы должен выступать за каркас на 0,2-0,3 м.

Набор материалов и инструментов для изготовления своими руками верстака в гараж зависит от выбранной конструкции. Лист на столешницу оптимально выбрать из нержавейки толщиной 1,5-2,0 мм. Если для владельца гаража это покажется дорого, можно обойтись сталью 1,5 мм.

Изготовление деревянного верстака

При недостаточной опытности, лучше выбрать в гараж для изготовления своими руками модель деревянного верстака. Сделать конструкцию из бруса, орудуя дрелью и электролобзиком значительно проще, нежели заниматься сваркой стального уголка.

Для сборки в гараж деревянного верстака понадобится:

  • Деревянный брус. Особой прочностью отличаются сосновые и дубовые заготовки. В зависимости от конструкции верстака, длины 15 м должно хватить. Сечение зависит от планируемых нагрузок.
  • Доска обрезная для столешницы верстака. Выбирают экземпляры толщиной 2-3 см, без дефектов поверхности и сучков.
  • Между тумбами рабочего стола в гараже зачастую помещают дополнительную полку. Подойдет листовая фанера толщиной 6-8 мм. Лучше взять 3 листа 0,6х2 м.
  • Саморезы для работы по дереву и стальные уголки для сборки отдельных элементов верстака.

Чтобы получить ровные линии заготовок после раскроя, используют циркулярную стационарную пилу, в крайнем случае обращаются к ручному аналогу. Края досок или бруса обрезают электролобзиком.

Сначала требуется сделать каркас для рабочего стола в гараж с учетом размеров, заложенных в чертеже. Брус распиливают на части, должно получиться:

  • 4 стойки для ножек;
  • 4 балки, которые будут располагаться в горизонтальном направлении;
  • 5 поперечных распорок.

Если длина верстака в гараже не больше 2 м, для работы подойдет брус с гранями по 7 см. В результате распила вертикальных стоек должно получиться 2 заготовки по 0,9 м и 2 детали по 1,5 м, которые будут располагаться возле стены гаража. Разница 0,6 м предназначена для дальнейшей фиксации на опоры экрана из фанеры для хранения инструмента.

Горизонтальные балки соединяют ножки верстака в гараже. Для крепления опорных стоек в нижней части длина составляет 1,5 м. Фиксацию столешницы проводят брусом длиной 2,0 м (согласно размеру верстака, указанному в чертеже). Из оставшегося бруса готовятся распорки длиной 0,6 м. Все детали соединяются стальными уголками и саморезами.

Когда каркас рабочего стола в гараж готов, приступают к оформлению столешницы. Для верстака столярного типа ее собирают из досок и фанерного листа. Выровненное и подогнанное полотно промазывают столярным клеем, две заготовки зажимают струбцинами и держат, пока клей полностью не высохнет, и полотно не наберется прочности. В заключение столешница фиксируется по контуру саморезами.

Деревянное полотно соединяется с каркасом верстака саморезами, поверхность шлифуют с помощью электродрели, оборудованной наждачной насадкой. На заключительном этапе монтируют экран и обрабатывают конструкцию лаком. Повышенная влажность в гараже – явление обыденное, защитная пленка лака предупредит деформацию деревянной конструкции.

Оформление конструкции из стального уголка

Оформление в гараж металлической конструкции идет с использованием стального уголка. Основные помощники – сварочный аппарат и болгарка.

Основные шаги процесса:

  • Первоначально вырезается заготовка каркаса под верхнее полотно верстака.
  • Для слесарной конструкции рабочую поверхность лучше сделать на основе стальной пластины или листа. Подходящая толщина составляет не менее 5 мм.
  • На поверхности полотна распределяют заготовки уголка для сварки основания столешницы.
  • Металлические заготовки выравниваются на угловых соединениях. После распределения на ровной поверхности в гараже или возле него они фиксируются струбциной и соединяются сваркой. Швы тщательно зачищают.
  • При наличии в гараже сварочного полуавтомата, металлические заготовки для верстака первоначально сваривают между собой, а затем фиксируют на стальной лист точечно.
  • Если для соединения полотна верстака с основанием рамы применять обычную сварку, есть риск перегреть или прожечь металлический лист. Результатом станет «волна», неприятно «гуляющая» в процессе будущей работы в гараже.
  • Затем из уголка отрезаются вертикальные стойки, которые привариваются к основанию. При установке верстака в гараже на пол из щебенки, на опорную часть ножек приваривают специальные пятаки. Дополнительные элементы понадобятся, если конструкцию планируется закрепить анкерными болтами к бетонному полу гаража.
  • Следующим этапом нарезаются поперечные стяжки, которые привариваются на нижней части опорных стоек в горизонтальном положении. Усилить жесткость каркаса поможет диагональная распорка на задней части конструкции верстака.
  • Если чертеж верстака в гараж предусматривает наличие ящиков под столешницей, дополнительно навариваются поперечные отрезки, дополненные продольными уголками. Ящики для верстака можно сделать из подручного материала или приспособить уже имеющуюся тару для хранения инструментов. Параметры направляющих для каркаса выбираются индивидуально, в зависимости от размеров ящиков.

Угловые направляющие нуждаются в тщательной шлифовке или нашивке пластиковых полосок. Такие меры защиты предупредят повреждение ящиков верстака в гараже. Иначе через короткий промежуток времени простые действия по выдвижению потребуют значительных усилий.

По окончании работ сварные швы тщательно зачищают и покрывают фосфатной грунтовкой. Затем металлическая конструкция верстака в гараж грунтуется и окрашивается. Рабочая поверхность столешницы не нуждается в покрытии краской, при желании ее обрабатывают кислотным протравителем или полируют.

Заключение

Сделать в гараж удобный верстак – задача выполнимая. Даже при условии приобретения всех материалов его конечная стоимость обойдется значительно меньше, нежели установка готового экземпляра. Неоспоримое достоинство конструкции, выполненной своими руками – возможность выбрать оптимальные габариты в соответствии с размерами гаража и собственным ростом.

Отправить комментарий

оптимальная, стандартная, какой он должен быть для работы


Какой высоты сделать верстак в гараже – основной вопрос, который волнует каждого владельца, имеющего творческую жилку. Гараж – святая обитель мужчины, в которой он не только ставит автомобиль, но и использует ее в качестве мастерской. Высота верстака в гараже должна быть удобной, так как за ним приходится проводить много времени, занимаясь столярными и слесарными работами.

Какой высоты сделать верстак в гараже

Компактная модель

Из чего состоит конструкция

Гаражный верстак представляет собой прочную и устойчивую поверхность для работ. Он бывает следующих типов:

  • навесной;
  • складной;
  • стационарный.
Железное изделие

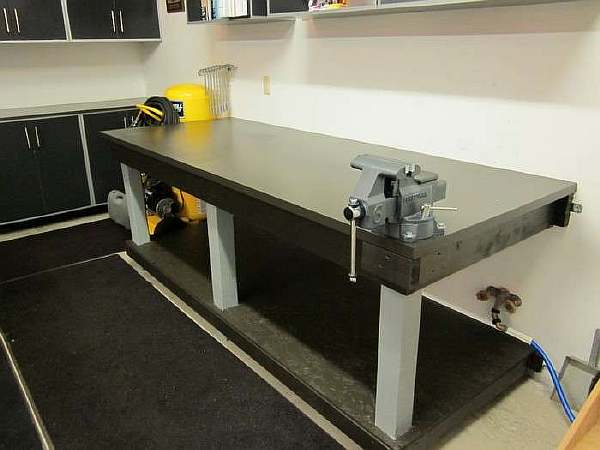

Гаражный верстак из металла

Навесной является оптимальным решением для изготовления небольших деталей. Он занимает мало места, и его можно убирать с помощью подъемного механизма, освобождая пространство. Складной вариант является универсальным, его можно использовать как в гараже, так и брать с собой для работы в другом месте.

Стационарный верстак представляет собой стол с усиленной рамой нижней опоры. Данное устройство является незаменимым помощником во время ремонта или изготовления деталей, а также различных изделий.

Удобная модель

Угловое изделие

Поскольку во время работ требуется множество инструментов и материалов, то рабочее место оборудуют ящиками, полками, навесными креплениями.

Все должно располагаться в зоне доступа. Тогда во время работы в гараже инструменты всегда будут под рукой.

Простейшая конструкция верстака включает следующие элементы:

  1. Литая или прессованная столешница. В основном она делается из дерева твердых пород или листового железа, чтобы выдерживать ударную нагрузку.
  2. Усиленная рама с боковыми опорами или ножками. Прочное основание требуется для работы с изделиями больших габаритов, обеспечивая устойчивость конструкции.
  3. Тумба под инструменты и материалы, разделенная на секции полками или ящиками. Если верстак удлиненный, то встраивают две тумбы для размещения расходных материалов.
  4. В верстаках для работы по дереву делают дополнительную поверхность под столешницей для размещения крупногабаритных инструментов. В некоторых моделях между нижней полкой и столешницей по углам встраиваются подъемные механизмы для регулировки высоты. Это удобно для столярных работ.
  5. Задний экран (перфорированное железо или фанера). К нему крепят дополнительное освещение, инструменты, которые должны быть под рукой.
Столешница с ящиками

Модель закрытого типа

Гаражные верстаки делятся на три типа.

Столярный – делается на основе металлического или утяжеленного деревянного каркаса. Столешницу изготавливают из досок не менее 50 мм или брусков, скрепленных фанерой. Он предназначен для работ по дереву или другому материалу, не повреждающему поверхность. Обычно используют для изготовления мебели или предметов декора.

Модель на колесах

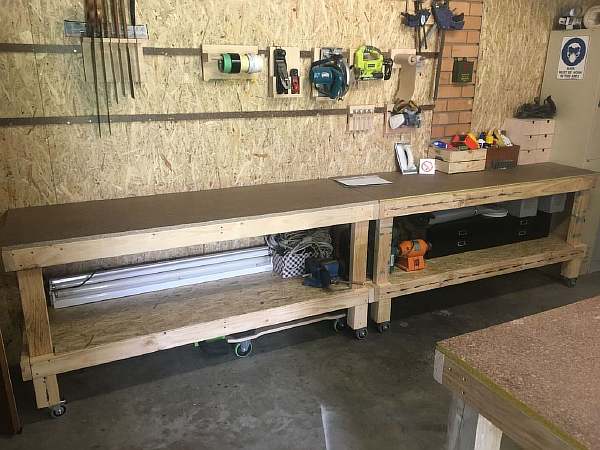

Передвижной верстак для гаража

Ввиду того, что мебель имеет большие габариты, верстак делается от 1 до 2 метров в длину. Рабочая область предполагает использование множества креплений и упоров. В основном такие модели снабжены транспортерами для перемещения, что удобно, когда нужно больше рабочего пространства.

Комбинированное изделие

Вариант с деревянной столешницей

Слесарный – рама и поверхность изготавливаются из железа. Верстак удобен для пользователей, которые часто работают с металлическими изделиями. Его поверхность устойчива к ударам и повреждению металлической стружкой.

Параметры модели

Размеры гаражного стола

Минимальный размер составляет 70х60 см, что позволяет разместить его в маленьком помещении. Из-за небольших габаритов имеет мало места под размещение инструментов, поэтому требуются дополнительные стеновые полки и крепежи под инвентарь.

Привычный дизайн

В стандартном гараже

Универсальный – удобный вариант для тех, кто занимается разными видами работ в гараже. По устойчивости к повреждениям он равен слесарному верстаку, поскольку имеет устойчивую к повреждениям поверхность. Габариты столешницы позволяют размещать крепления для столярных работ, слесарное оборудование.

Длина и ширина изделия

Чертеж складного варианта для гаража

Рама делается усиленной. При изготовлении универсального станка следует учесть, что для слесарных и столярных работ требуется разная высота. Подъемные механизмы встраиваются в ножки конструкции или в столешницу.

Чертеж изделия

Схема угловой модели

Расчет высоты

Оптимальная высота верстака в гараже рассчитывается исходя из роста человека и основного направления работ. При стационарных параметрах высоты для удобства использования изготавливают подножки в виде деревянной обрешетки.

Схема двойной столешницы

Чертеж двухъярусной модели

При расчете чертежей следует учитывать толщину столешницы, расстояния для креплений сваркой, длину перекатных опор, высоту оборудования. Без учета этих моментов расстояние до столешницы от пола увеличивается на 3–4 см.

Изделие для инструментов

Гаражный стол с ящиками

Для изготовления столярного верстака оптимальный размер высоты для работы подбирают по формуле:

Рост минус 90 см (интервал нагрузки на скелет в положении стоя) = оптимальная высота.

Параметры подсчетов приведены ниже в таблице.

Рост, см Стандартный интервал 100 % нагрузки в положении стоя, смВысота слесарного верстака, см
1659075
1709080
1759085
1809090
1859095
19090100
19590105
20090110

В магазинах представлен большой выбор верстаков, у которых стандартный размер составляет 80–90 см и рассчитан на рост 170–180 см. Для высоких людей предлагаются модели без тумб, которые регулируются по высоте от 80 до 110 см. Для людей ниже 170 см в продаже предусмотрены подставки для ног 5–15 см.

Размеры столешницы

Параметры изделия с выдвижными ящиками

Для проверки высоты следует стать боком к изделию, опустить на поверхность ладонь. Если рука не сгибается, не напрягается, значит, расстояние подобрано правильно.

Устройство помещения

Схема гаража

Можно проверить другим способом. Встать лицом к верстаку, положить на него ладони. Если руки не сгибаются, в плечах и спине не чувствуется напряжение, то расчеты верны.

Графическое изображение изделия

Размеры стандартного вида

Слесарный станок предполагает использование тисков. Расчет высоты стола для работы с тисками производится по формуле:

Рост минус длина головы от макушки до подбородка, минус длина руки от локтя до кончика пальцев, минус высота тисков = оптимальная высота.

Вариант для частного дома

Передвижная модель

Полученные данные приведены в таблице ниже.

Рост, смДлина головы (до подбородка), смДлина руки (от локтевого сгиба до кончиков пальцев), смВысота слесарного верстака, см (с тисками 14 см)Высота слесарного верстака, см (с тисками 18 см)Высота слесарного верстака, см (с тисками 22 см)Высота слесарного верстака, см (с тисками 31 см)
165224287837970
170224391878374
175234494908677
180234598949081
1852346102989485
19024471051019788
195244810910510192

Чтобы проверить правильность выбора высоты, следует встать лицом к установленным тискам. Затем нужно согнуть преобладающую руку в локте и поставить на центр устройства. Пальцы должны касаться подбородка, спину при этом держат ровно.

Просторное помещение

Образец дизайна

Если мастер выполняет работу преимущественно сидя, то оптимальный расчет высоты делается по формуле:

Рост минус 110 (стандартный интервал нагрузки сидя) = высота слесарного верстака.

Складная модель

Подвесной вариант

Выбор места расположения

Прежде чем делать чертеж верстака, следует определиться с местом расположения. Желательно, чтобы он был расположен слева или прямо от источника света. Если в ближайшей зоне доступа нет розетки электропитания, ее проводят дополнительно. Причем следует учесть, что электроприборы требуют большой мощности.

Стол с инструментами

Способ размещения

Если в гараже нет источника естественного освещения, то следует предусмотреть дополнительное освещение столешницы.

Обычно лампу крепят к стеновой панели или ставят сбоку. Вокруг стола должно остаться место под перемещение во время работ. Расстояние составляет от 40 до 60 см.

Вместительный вариант

Изделие с ящиками для инструментов

Подготовка к конструированию

Оптимальный размер ширины столешницы равен 60–75 см. Длина подбирается из расчета свободного пространства. Минимальная составляет 70 см, максимальная – 2,5 метра. Края стандартной столешницы делают на 0,5–1 см шире основания.

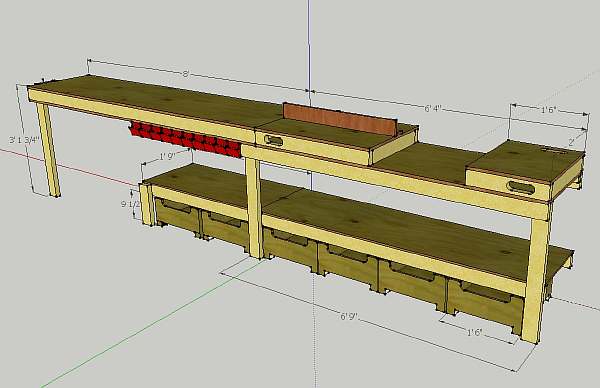

Компьютерное моделирование

Дизайн гаражного помещения

Из материалов потребуются:

  1. Доски толщиной 5–6 см.
  2. Листовое железо для столешницы.
  3. Фанера для стенок, ящика, стенового щита.
  4. Стальные полосы по 0,4 см. Из них делают направляющие и кронштейны.
  5. Металлические углы размером 40х40х3 мм. Они нужны для силового каркаса, ограничителей столешницы, задней стенки.
  6. Трубы четырехгранные сечением 50х50х3 мм, предназначенные для каркаса.
  7. Анкерные болты, шурупы, саморезы.
  8. Лак, краска, раствор антисептика.
Обычный дизайн

Вариант из досок

Из инструментов потребуется следующее:

  • сварка, электроды;
  • рулетка, уровень;
  • дрель, шуруповерт;
  • электролобзик;
  • болгарка;
  • диски (по металлу и для шлифовки).
Частное помещение

Изделие с длинной столешницей

Детали раскраивают согласно размерам чертежа, где стандартная высота верстака в гараже должна быть обязательно учтена. Далее нарезают металлические элементы. Верстак можно сделать со встроенными домкратами, винтовыми или гаечными, для изменения высоты.

Стандартные параметры для роста 185 см:

  • полная высота верстака – 95 см;
  • толщина столешницы – 6+2 (изменение расстояния при сварке) см;
  • высота каркаса – 87 см;
  • длина столешницы – 220 см;
  • ширина 60–75 см;
  • ширина под боковые тумбы – не более 75 см с каждой стороны.
Схема столешницы

Графическое изображение изделия

Этапы работы

Последовательность изготовления верстака для гаража выглядит следующим образом:

  1. Сборка каркаса. Сварочные работы производят с учетом того, что сверху будет привариваться стяжка уголков для досок. В первую очередь соединяют продольные и боковые четырехгранные трубы. По центру с равным интервалом приваривают поперечные трубы для усиления конструкции.
  2. К каркасу крепят 4 четырехгранные ножки высотой 87 см, укрепляя угол жесткости угловыми перемычками.
  3. Из труб сваривают скелет под ящики по принципу квадрата. Для устойчивости соединяют угловыми и прямыми перемычками в местах стыка. По бокам приваривают прямые перемычки с просверленными местами для креплений ящиков или полок.
  4. Собирают и приваривают верхний каркас из уголков для фиксации досок столешницы. По всему периметру просверливают дырки для соединения досок с каркасом.
  5. Из уголков к задней стенке столешницы приваривают уголок, равный ширине стола. С ним соединяют 4 вертикальных уголка. В уголках просверливают отверстия под установку стенового щита.
  6. По периметру стола приваривают кронштейны из стальных полос для крепления стенок из фанеры. В них делают отверстия.
  7. Дерево обрабатывают раствором антисептика. Также необходимо сделать обработку металла, чтобы не началась коррозия из-за перепадов температуры и попадания влаги.
  8. Укладывают доски, оставляя по нескольку миллиметров зазора между деревом и металлическим краем. Затем крепят к каркасу саморезами. Поверхность шлифуют. Обработанный от коррозии лист железа прикрепляют к столешнице с помощью шурупов.
  9. Собирают ящики. Прикручивают к ним направляющие салазки.
  10. Скручивают фанерный каркас стола.
  11. Устанавливают ящики, полки.
  12. Крепят задний стеновой щит.
Вместительная модель

Вариант с полками для инструментов

Подобный вариант стола рассчитан на нагрузку не менее 200 кг. На нем будет удобно работать с любыми материалами.

Размер поверхности позволяет установить как слесарные, так и столярные приспособления.

Для разных работ

Многофункциональная модель

При изготовлении верстака нужно соблюдать следующие правила:

  1. Готовый вариант должен отвечать требованиям устойчивости. Если верстак раскачивается, сдвигается при малой нагрузке, то требуется дополнительное усиление конструкции или выравнивание пола под конструкцией.
  2. В зоне проведения работ не должно быть элементов, мешающих передвижению в целях безопасности.
  3. Конструкцию отшлифовывают, чтобы придать ей должный вид, а также в целях избавления от острых, режущих краев.
  4. Рабочее место своевременно очищается от стружек, масла и других смазочных материалов.
Модель с навесными шкафами

Современный дизайн

При подборе высоты верстака в гараже стоит заранее продумать, какой вид работ будет основным. Если стол предназначен больше для слесарных работ, то стоит предусмотреть наличие подъемного механизма или сделать подставку для ног. Чем лучше оборудовать рабочее пространство, тем больше шансов не оказаться с больной спиной к концу дня.

фото, чертежи и размеры стола. Конструктивные особенности изделия

Ни один из современных атрибутов гаража не востребован и ценится так сильно, как хороший слесарный металлический верстачок. Заглянув в гараж, можно с одного взгляда оценить и понять, чего стоит хозяин и насколько он любит слесарные работы. Тем, кому подолгу приходится работать своими руками, варить или ремонтировать технику, мастерить автомобильные или бытовые «девайсы», обойтись без хорошего металлического верстака практически нереально.

Как правильно спроектировать своими руками слесарный верстак

Можно купить готовое китайское слесарное «чудо» или за полцены сторговаться за подержанный вариант металлического верстака из авторемонтной мастерской. Оба случая явно стоковые. Ни по прочности, ни по размеру, ни по уровню комфорта для слесарной работы своими руками они не подойдут. А последний фактор в слесарном деле один из главных. Самый реальный способ обзавестись хорошим металлическим верстаком - сделать его своими руками по собственному рассудку и разумению.

При изготовлении слесарного верстака своими руками необходимо учесть несколько простых условий удачной конструкции металлического верстака для слесарных работ:

  1. Высота конструкции должна быть таковой, чтобы уровень металлической рабочей столешницы приходился вам на уровне пупка. Это значит, что если подойти к металлическому столу впритык и положить ладони на поверхность, при нормальной высоте верстака руки будут слегка изогнуты в локтях, а кисти будут соответствовать уровню брючного ремня;
  2. Размах металлического верстака не столь серьезен для комфортной работы, как его высота. Находясь в срединной точке слесарного верстака, вы должны доставать своими руками до любого из его краев, сделав полшага, максимум шаг;
  3. Самым важной характеристикой слесарного верстака была, есть и будет всегда — прочность слесарной конструкции. Она никогда не бывает избыточной. Прочность металлического каркаса должна выдержать любые удары и катаклизмы, и при этом не развалиться или, хуже, - опрокинуться, травмировав хозяина.

Совет! Не пытайтесь заменить металлический верстак деревянным слесарным, оббитым металлом.

Подобный вариант возможен, если вы построите своими руками каркас верстака из бруса старой акации или мореного дуба. В иных случаях на проведение серьезных слесарных работ на таком столе рассчитывать не приходится.

Какой не должна быть металлическая конструкция слесарного верстака

Редко в каком гараже имеется идеально ровный бетонный пол. Зачастую для увеличения прочности металлической конс

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
