Гараж из металлоконструкций своими руками чертежи – как сделать, поднять и на что установить, вентиляция металлоконструкции, на какое основание поставить железный гараж, чертежи и расчет

как сделать своими руками, расчеты и чертежи с видео

Конструкция гаража металлического, в отличие от капитального, возводится гораздо быстрее, для его монтажа не нужны сложные механизмы и долговременные затраты времени. Данные факторы иногда способны повлиять на окончательный выбор варианта. Почему гараж из железа легко построить за несколько дней. В чем достоинства его конструкции и вероятные минусы, станет понятно дальше по тексту.

Особенности металлических гаражей

Железные гаражи относятся к решениям, которые имеют право на существование там, где по ряду причин невозможно возвести сооружение из кирпича или бетона. Для реализации не понадобится серьезно заниматься рытьем котлована, проводить дорогостоящий монтаж конструкций гаража: в данном случае используются распространенные материалы, сборка выполняется на сварке или метизах.

Сооружение каркасного гаража легко утеплить, за его конструкциями несложно ухаживать. Он дешев, и оправдает себя уже в первые годы эксплуатации.

Преимущества и недостатки

Особенности монтажа металлоконструкции гаража заключаются в соблюдении условия обеспечения жесткости: нужен каркас и обшивка. Остов изготавливается из прокатного профиля достаточного сечения – это основа сооружения. Зато стены и потолок в гараже можно создать из сравнительно тонкого по конструкции листа.

Главные достоинства состоят в следующем:

металлическое построение

  • небольшой вес конструкций;
  • легкость сборки, монтажа;
  • малая стоимость материалов, работ;
  • отсутствие необходимости устройства капитального фундамента.

Вроде бы сооружение из металла удовлетворяет главным требованиям заказчика – скорость возведения, прочность, низкие затраты на монтаж конструкций и комплектующие. Но есть и минусы. Стальные конструкции не очень устойчивы к коррозионному износу, нуждаются в уходе и обслуживании. Такой гараж «гремит», зимой в нем ощутимо холодно, его придется утеплять и обесшумливать дополнительно.

Полноценную электропроводку в сооружении проложить тоже нельзя. А еще металлические конструкции гаража относятся к трудносгораемым, но все-таки подверженным действию огня.

зеленые ворота

Выбор конструкции гаража из металла

Гаражи из металлических конструкций, несмотря на унификацию и стандартизацию, имеют явные различия. По видам они делятся на:

  1. Изготовленные в заводских условиях. Детали и отдельные блоки гаража останется собрать вместе, воспользовавшись инструментами и прилагаемой схемой монтажа. По сути, это гаражный конструктор Лего, только специфичный и для взрослых. Его достоинство – быстрый монтаж, главный недостаток – высокая стоимость.
  2. Самодельные гаражи. Сооружение проектируется в индивидуальном порядке, адаптируется под конкретные нужды. Достоинство гаража заключается в оптимизации конструкции, поскольку она собирается для отдельного заказчика. Это же одновременно и недостаток, ведь каждое решение воспроизводится для монтажа в единственном экземпляре.

С типовыми гаражными конструкциями все просто и понятно: они жестко привязаны к определенной схеме, подчинены требованиям унификации, но легко собираются. С другой стороны, они не учитывают все обстоятельства, тонкости строительства, местности.

складское помещение

А индивидуальные проекты гаражей могут быть какой угодно формы, этажности – это зависит от средств и идей заказчика. Но при их возведении необходимо обеспечить жесткость монтажа и надежность, качество сварки (сборки) конструкции. Частным случаем будет типовой заводской гараж, бывший в употреблении: в нем, прежде всего, привлекает цена.

Чертежи и схемы

Чтобы построить гараж из листового железа, потребуются расчеты, эскизы или чертежи, план монтажа. Без них не обойтись, иначе всегда есть вероятность совершить ошибку, упустить какие-то мелочи. Обязательно необходимо знать размеры (длину, ширину, высоту), площадь будущего сооружения.

Если нет желания возиться с графикой, готовые чертежи конструкций гаражей можно найти ниже. В качестве точки отсчета выбирают габариты машины, для которой требуется соорудить гараж. При этом учитывают стандартные подходы к проектированию стальных конструкций, чтобы будущее сооружение стало комфортным в эксплуатации, настоящим домом для автомобиля.

схемы деталей

Необходимые инструменты

Поскольку предстоит работа с металлом, для монтажа понадобится электроинструмент – угловая шлифмашина, дрель или шуруповерт. Кроме того, могут потребоваться ключи (набор головок), насадки для метизов различной конфигурации (биты), уровень, рулетка, отвес. Конкретная оснастка зависит от ситуации: для сборки каркаса допускается использовать электросварку, и тогда будет нужен сварочный аппарат.

Удобно, если сначала выполняется планирование работ и выбор для этого инструмента, материалов. Тогда возможна корректировка ситуации, исправление мелких ошибок и недочетов монтажа.

Возведение фундамента под гараж

Прочное основание конструкции – залог успеха. Ошибочно полагать, что для облегченного гаража фундамент не нужен. Это не так. Для металлоконструкций применяют монолитную железобетонную плиту (иногда ленточный фундамент).

До начала работ нулевого цикла определяют глубину промерзания грунта, расположение водоносных горизонтов. Желательно, чтобы место будущего строительства не было заболоченным, с плохим водоотводом. Когда вырыт котлован, выполняется устройство песчаной подушки и щебеночной подготовки, а уже поверх них устраивают фундамент. Не забывают и про гидроизоляцию – она защитит основание от разрушения.

постройка фундамента

Изготовление плитного фундамента

Котлован вырыт, отсыпан и уплотнен щебень, можно приступать к закладке плиты. Сначала выставляется опалубка: для нее используются прочные, без дефектов, сосновые доски, плотно подогнанные в «коробку» без зазоров и щелей. Далее укладывается армокаркас. Это стержни заранее определенного диаметра, размещенные крест-накрест с шагом 100-150 миллиметров и перевязанные проволокой (готовая сварная сетка).

Очень важно, чтобы между каркасом и днищем плиты был зазор, образующий защитный слой бетона. Смесь для фундамента гаража готовят самостоятельно или заказывают на заводе, здесь важен фактор минимизации затрат. Но в первом случае понадобится приобрести щебень, цемент, песок, а потом приготовить бетон по всем законам, дозируя воду.

А в последней ситуации бетоновоз доставит смесь с требуемыми характеристиками, гарантированного качества.

наклеивание плиток

Изготовление ленточного фундамента

Более «дешевый» вариант создания основания гаража. Широко применяется в массовом строительстве, в сборном виде, допускается использовать его и в частном. Если выбрать такую схему, понадобится использовать дорогостоящую технику для монтажа, что в итоге повлияет на общую стоимость строительства гаража.

Возможно изготовить (залить) фундамент по месту. Для этого по периметру гаража роют траншею шириной 500-600 миллиметров и такой же глубины, точно по контуру его стен и перегородок. Затем укладывается арматура и заливается бетон. В отличие от плитного типа, расход металла и бетонной смеси будет меньше. Необходимо предусмотреть посадочные места (анкера) для монтажа металлокаркаса.

лента из арматуры

Монтаж металлического каркаса

При сборке стального остова своими собственными руками потребуется аккуратность, соблюдение последовательности операций, проверка углов, вертикальности стоек и надежная фиксация. При использовании сварки элементы каркаса сначала выставляются по посадочным местам, выполняются замеры расстояний и углы, затем окончательно закрепляются.

Аналогично производится монтаж на метизах, только при этом необходимо воспользоваться контактными площадками на фундаменте и заранее вмурованными в него анкерами. Допустимо использовать в монтаже комбинацию обоих методов, временно фиксируя элементы каркаса на метизах, а затем обваривая их. Для обеспечения жесткости вертикальные фрагменты обязательно перевязываются горизонтальными (балками), применяются наклонные связи.

крепеж креплений

Установка несущих балок

Балки по конструкции могут быть сварными, прокатными, это зависит от выбранного вида проекта гаража. При возведении каркаса соблюдают аккуратность, следуя схеме сборки, устанавливая все части крепежа, тщательно затягивая болтовые соединения.

Пропускать данный этап нельзя, поскольку сочетание вертикальных и горизонтальных участков позволяет добиться требуемой жесткости остова, создать монолитную пространственную конструкцию.

Монтаж перемычек

Монтаж дополнительных горизонтальных связей (перемычек) обеспечивает образование жестких рамных конструкций. Поскольку для изготовления (сборки) каркаса используется облегченный профиль, требуемая устойчивость достигается использованием большого количества связей. Так одновременно удается не превысить стоимость готового проекта без снижения надежности.

человек внутри

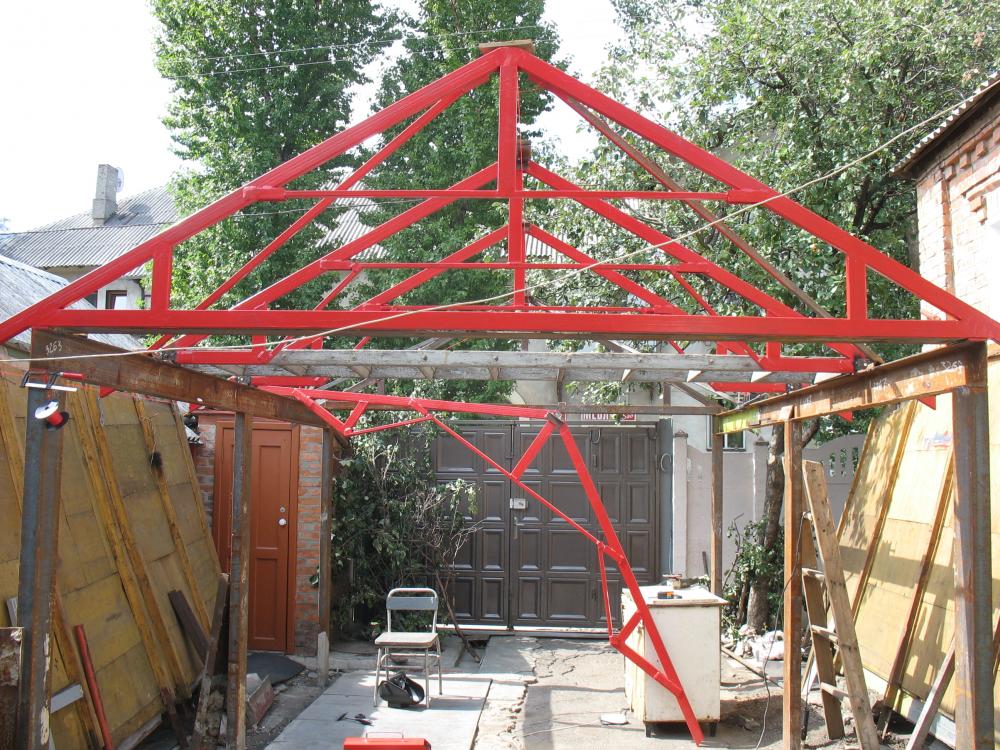

Монтаж крыши

Когда завершены все работы по монтажу каркаса, выполнена проверка углов, вертикальности, горизонтальности, приступают к устройству покрытия. Чтобы атмосферные осадки не причиняли вреда металлоконструкциям, не приводили к коррозии, необходимо обеспечить их беспрепятственное удаление с поверхности крыши, соорудить скатную кровлю. Угол наклона составляет до 30 градусов, в большем потребности нет, да и возводить такую конструкцию сложнее.

Метод монтажа – сварка или болтовые соединения, допустимо использовать и то, и другое. В конце работы производят обшивку каркаса профлистом, плоским прокатом. Из-за того, что металлический гараж «холодный» по умолчанию, устройство пароизоляции не выполняется – в этом нет надобности.

Обшивка гаража

Монтаж обшивки производится уже на финальном этапе. Для этого используются листовой прокат, профлист (желательно с оцинкованным покрытием). Конкретный тип выбирается на стадии проектирования, чтобы затем не пришлось спешно менять схему монтажа, крепеж. Самый распространенный способ – на саморезах. Но для этого потребуется заранее рассчитать их количество, подготовить монтажный инструмент.

обивка гипсокартоном

Для профлиста крепление производится на спаде волны, отверстие сверлится диаметром чуть меньшим, чем размер самореза. Обязательно нужно подкладывать под головку специальную шайбу, препятствующую проникновению влаги, разрушению металла под действием коррозии.

Установка ворот

Для комфортного въезда в гараж потребуется соорудить ворота. Какие они будут – распашные, шторные или сдвижные – решать заказчику. Для монтажа гаражных ворот понадобятся стойки, которые способны выдержать вес створок. При этом важно, чтобы общая масса ворот, их надежность не превышали подобные показатели основных конструкций.

Обязательно выполняются замеры рамы по диагонали (расхождение должно быть минимальным), проверяется правильность углов. Успех предприятия (монтажа) зависит от точности расчета. Для створных ворот главным требованием является полное перекрытие проема, прилегание к ответным поверхностям гаражных конструкций. При закрытии навешенных (смонтированных) ворот не должны прилагаться значительные усилия, перекосы также не допустимы.

установка балки

Напольные покрытия в металлический гараж

Когда снаружи все работы окончены, гараж обшит металлом и представляет собой полностью готовое сооружение, можно приступать к устройству напольного покрытия. Основные требования к нему следующие:

  • устойчивость к истиранию;
  • прочность;
  • надежность;
  • низкая стоимость.

Крайне важно, чтобы затраты на отделку гаража «не потянули» из бюджета серьезные суммы, превышающие затраты на создание самого сооружения. Из наиболее часто применяемых вариантов предлагаются заливной (цементный) пол, мощеный кирпичом, из деревянных досок.

помещение на улице

Цементная поверхность

Простейший способ изготовить устойчивый и крепкий пол в гараже. Для этого понадобятся: цемент марки М200-400, карьерный (не речной) песок, доступ к водопроводу и материал для маяков. Последнее условие необходимо, если площадь заливки значительная, а возможности заполнить поверхность за один раз нет. Маяки помогают сориентироваться по высотным отметкам, избежать заметных переходов между фрагментами напольного покрытия гаража.

Для заливки понадобится бетономешалка: в ней получится равномерно соединить компоненты раствора, приготовить качественную смесь. После укладки не помешает провибрировать залитый участок с помощью виброрейки.

До начала заливки на стены выносят отметки (уровень пола), они должны совпадать с одноименными снаружи гаража, чтобы не получился порожек. Недостаток такого пола гаража – склонность к выкрашиванию, необходимость ремонта.

яркое освещение

Бетонный настил

Самая мощная, но при этом трудоемкая конструкция. Следует подготовить себя к тому, что минимальная толщина бетонного пола составляет 150-200 миллиметров, данный параметр учитывается при строительстве гаража.

Обязательно понадобится арматура – без нее устройство покрытия не имеет смысла. К другим необходимым материалам относятся цемент марки М400, щебень мелкой фракции и песок. Компоненты смешиваются в бетономешалке, это позволит добиться их равномерного распределения.

Уплотнение и вибрирование при укладке – непременное условие, иначе песок и жидкий раствор осядут вниз, а щебень останется сверху. К тому же в таком случае велика вероятность образования скрытых пустот, раковин. Нагружают пол через 28 суток после заливки, не раньше.

бетонный настил

Кирпичный пол

Пол из кирпича в гараже достаточно прочен, надежен, если его изготовить по всем правилам. Но для этого нужно иметь целые, не битые камни, тщательно следовать технологии укладки. Допустимо использовать клинкер – это искусственный кирпич, отлитый так же, как и тротуарная плитка. Швы между отдельными элементами обязательно затираются цементно-песчаным раствором.

Нагружать пол гаража можно после окончательно схватывания смеси. Серьезным недостатком считается плохая восприимчивость к неравномерно распределенным воздействиям: кирпич может раскрошиться, со временем отдельные камни неизбежно расшатаются, их придется заново укреплять.

стены из кирпича

Деревянное покрытие

Старый испытанный способ одновременно утеплить пол и настелить покрытие поверх черновой поверхности. Доски должны быть ровные, без выпавших сучков, желательно шпунтованные и хорошо просушенные. Лучше всего положить пол на лаги – специальные бруски, но тогда уровень «поднимется» на значительную высоту (это нужно учесть при проектировании гаража).

Перед укладкой дерево не помешает пропитать специальным раствором для предотвращения гниения, а также поместить под пол подстилающий слой из пленки (для гидроизоляции). Крепятся доски обычными гвоздями, шурупами, которые вгоняются в дерево под небольшим углом и утапливаются.

Потом пол в гараже окрашивается любым возможным способом, можно даже закрыть края досок по периметру плинтусом – будет эстетично и функционально.

стоит лопата

Утепление гаража

Главный и серьезный недостаток металлических конструкций состоит в том, что они «холодные», не приспособленные для длительного пребывания людей, особенно зимой. Чтобы исправить ситуацию, гараж можно утеплить.

Для этого используют пенопласт, базальтовую вату или рулонный материал – все, что заказчик сочтет нужным применить. По теплоизоляционным свойствам лидирует вата, зато пенопласт выигрывает по низкой стоимости и доступности. При утеплении конструкций гаража важно обеспечить устройство пароизоляции – пленки, проложенной между теплоизоляционным слоем и металлом.

Крепление осуществляется с помощью специальных анкеров, саморезов подходящей длины с крупными шляпками. После монтажа готовый утепляющий слой можно накрыть пластиковой вагонкой – это экономически оправдано для общего «бюджетного» характера конструкции гаража.

крепление пенопласта

Устройство вентиляции

Вентиляция в гараже важна и необходима. Дело не только в воздухообмене, но и в обеспечении перемещения теплых и холодных масс, своевременном удалении конденсата с поверхности металлических конструкций, чтобы в будущем он не привел к образованию очагов коррозии.

Простейшим решением проблемы будет монтаж в здании гаража двух патрубков: через нижний будет осуществляться приток, а через верхний, выведенный на крышу и закрытый грибком, отток воздуха. При желании в гараже можно устроить принудительную вентиляцию, но она обойдется дороже, с учетом расходов на электроэнергию для питания мотора вентилятора.

Решение должно быть максимально эффективным и экономически выгодным, чтобы затраты на его реализацию, монтаж не повлияли на бюджет заказчика стройки.

Строительство гаража из металлоконструкций – инструкция + Видео

Строительство гаража из металлоконструкций требует относительно небольших финансовых затрат. А главное – такую операцию владелец автомобиля может выполнить своими руками, обеспечив "железного друга" отличным домом.

Гараж из металлоконструкций – каковы достоинства?

Строительные материалы современности дают возможность возводить автодома любых размеров и уровня сложности. Гаражи строятся из шлакоблоков и кирпича, металла и древесины, они бывают временными и стационарными, монолитными и разборными. Каждый собственник машины может сам решить, какое помещение для хранения транспортного средства подходит ему больше всего. Если вы планируете строительство гаража своими руками с минимальными затратами денег, рекомендуем обратить внимание на быстровозводимые конструкции из металла.


Гараж из металлоконструкций – каковы достоинства?
Гараж из металлоконструкций – каковы достоинства?

Гараж из металлоконструкций

Такие автоангары сооружаются из профильной трубы, которая выполняет функцию прочного каркаса, и профнастила либо тонких листов стали (ими обшиваются стенки и крыша постройки). Гаражи из металлоконструкций характеризуется следующими достоинствами:

  • Длительный срок эксплуатации. При соблюдении технологии возведения такого строения оно будет служить вам до 50–70 лет.
  • Возможность строительства гаража с нужными геометрическими параметрами и архитектурными особенностями. Проект для автодома несложно разработать самостоятельно. А при полном отсутствии навыков проектирования чертежи для возведения гаража из металлоконструкций можно найти в интернете.
  • Высокая скорость монтажа. Домашний умелец с минимальными строительными навыками потратит на сооружение металлического автодома не более месяца (при желании сроки работ можно сократить вдвое).
  • Высокая прочность и надежность постройки, обеспечиваемые особыми свойствами металла и крепежных элементов, используемых для сборки.

Добавим, что металлическое помещение для хранения машины возводится своими руками без использования специальной техники. Это имеет огромное значение для многих домашних умельцев.

Начало работ – закладка фундамента

Каркасный гараж из металла считается легкой конструкцией. По этой причине основание под него может быть самым простым. Если почва на участке, где планируется строительство автодома, не имеет никаких проблем (нет просадок и сдвигов грунта), разрешается обустраивать элементарный столбчатый фундамент. При его сооружении вам нужно всего лишь установить опоры из профильной трубы по углам конструкции. Длина таких столбиков должна равняться высоте стеновых поверхностей возводимого гаража. После обустройства фундамента вам предстоит произвести обшивку труб-опор профлистом и получить в свое распоряжение отличный автодом.


Начало работ – закладка фундамента
Начало работ – закладка фундамента

Закладка фундамента для гаража

Заметим, что столбчатые основания подходят для гаражей, которые не планируется эксплуатировать слишком длительное время. При необходимости подобный каркасный автоангар из труб и профилированных листов легко демонтируется, разбирается своими руками и перевозится на новое место. В случаях, когда строительство гаража выполняется на века, к вопросу обустройства основания под него нужно подойти более ответственно. Профессионалы советуют возводить его в виде бетонной монолитной плиты, учитывая далее указанные требования:

  • поверхность фундамента делают строго горизонтальной и безупречно ровной;
  • верхняя часть основания должна выступать над поверхностью грунта сантиметров на 20–25 (в этом случае под постройку во время осадков не будет попадать вода;
  • по углам основы для гаража обязательно монтируют арматурные пруты либо отрезки профильной трубы (их нужно хорошо забетонировать, чтобы они смогли выдержать вес металлоконструкций, которыми будет обшиваться ангар для машины).

Участок для обустройства фундамента следует заранее очистить от корней деревьев, выровнять его путем подсыпки и утрамбовывания гравия. После этого нужно осуществить разметку будущей постройки, используя арматурные колышки и бечевку. Металлический каркасный гараж на одно легковое авто обычно имеет стандартные размеры – 3,5 х 6 м. Вы можете ориентироваться именно на эти параметры, размечая фундамент. Если вы будете впоследствии утеплять автодомик, добавьте по 20 см к планируемым размерам постройки. Лишние сантиметры понадобятся для укладки и крепления теплоизоляционного материала. Основание под автоангар желательно заливать целиком за один подход. Тогда у вас получится прочная монолитная плита. Когда она застынет, обязательно уложите на нее листы рубероида (они будут играть роль отличной гидроизоляции), а стыки между ними обработайте мастикой на основе битума.

Не забудьте забетонировать куски профильной трубы по углам залитого основания. Без них построить каркасный гараж будет проблематично.

Создаем каркас из профильной трубы своими руками

Скелет гаража из металлоконструкций лучше всего собирать своими руками непосредственно на месте строительства автодомика. Последовательность сборки каркаса из трубы (профильной) такова:

  1. Свариваете нижнюю раму (ее часто называют обвязкой), а затем крепите сделанную конструкцию к отрезкам профильной трубы, выступающим из бетонного основания. Куски арматуры обязаны остаться внутри будущего гаража.
  2. По углам нижней рамы привариваете подпорки (вертикальные).
  3. В передней части конструкции монтируете еще две подпорки. Они будут выполнять функцию косяков ворот автоангара.
  4. Подпорки, зафиксированные в верхней части каркаса, соединяете в одну конструкцию второй рамой.

Создаем каркас из профильной трубы своими руками
Создаем каркас из профильной трубы своими руками

Каркас для будущего гаража

Соединение металлических труб и других элементов создаваемого каркаса осуществляется при помощи высокопрочных болтов. Для повышения прочности гаража из труб вдоль стен строения следует смонтировать промежуточные подпорки. Их устанавливают на одинаковом расстоянии друг от друга. Крепление труб осуществляется сваркой. Следующий шаг – формирование несущих деталей кровли автодома, который вы возводите своими руками. Крыша гаража из труб делается односкатной либо двухскатной. Выбор конкретной конструкции зависит от ваших предпочтений.

В первом случае вам нужно вывести подпорки передней части постройки немного выше остальных труб-опор, обеспечивая тем самым уклон потолка гаража к его задней стенке. С сооружением двухскатной кровли своими руками придется повозиться дольше. Вам потребуется сначала сварить стропильные треугольные конструкции, а затем зафиксировать их на верхней обвязке строения, используя заклепки или болты. Строительство стандартного каркасного автодома обычно выполняют из труб квадратного сечения. Оптимальный их размер равняется 10х10 см (рамы и основные опоры) и 6х6 см (промежуточные стойки). Допускается использование и профильной трубы с прямоугольным сечением.

Сооружаем и утепляем стены гаража – инструкция и советы

Наружная обшивка каркасного автоангара выполняется профнастилом либо листовой сталью толщиной 1,2–1,8 мм. В последнем случае можно использовать и обычные стальные листы, и оцинкованные. Изделия с антикоррозионным цинковым покрытием характеризуются хорошим противодействием атмосферным воздействиям. Понятно, что постройка из них будет более долговечной.


Сооружаем и утепляем стены гаража – инструкция и советы
Сооружаем и утепляем стены гаража – инструкция и советы

Утепление стен гаража

Своими руками обшивать гараж проще профилированными листами. К каркасу они прикрепляются саморезами по металлу, болтами с гайками или сваркой. Выбор технологии крепления за вами. Если будете использовать саморезы (именно так и поступают многие умельцы-самоучки), следите за тем, чтобы в профлисты крепежные элементы входили четко перпендикулярно. Обшивка и утепление стен выполняется следующим образом:

  • На угловой части конструкции монтируете первый профилированный лист. Выводите встык с ним вторую панель, потом третью, четвертую и так далее.
  • Места стыкового соединения листов обрабатываете изнутри монтажной пеной.
  • Оклеиваете пароизолятором (можно использовать Мегаизол, Алюфом или любой другой материал) внутреннюю часть обшивки.
  • Делаете внутри автодомика обрешетку, применяя гипсокартон и алюминиевые рейки, размещаете в созданной конструкции выбранный утеплитель (пенополистирол, минеральная вата).
  • Оклеиваете поверхность теплоизоляционного материала еще одним слоем пароизолятора.

Теперь можно облицевать стены любым подходящим материалом, например, вагонкой. Если гараж, который вы возвели своими руками, будет использоваться исключительно в теплое время года (возможно, вы строите его на даче, где не бываете зимой), утепление постройки производить необязательно. При постоянной же эксплуатации автоангара из профильной трубы и профлистов укладка теплоизоляции является обязательной процедурой. Иначе в вашем гараже с наступлением холодов будет холодно и сыро.

Ворота для самодельного металлического автодома рекомендуется делать из 4–5-миллиметровых по толщине стальных листов. Более тонкие изделия применять нежелательно. Ворота обычно изготавливаются распахивающимися (двухстворчатыми). Последний совет. Окрашивание гаража из металлоконструкций лучше всего выполнять акриловыми красками. Они превосходно предохраняют трубы и профлисты от коррозии и не выцветают.

Как построить гараж своими руками из металлопрофиля: чертежи на 2 машины

Строительство гаража — мера вынужденная, обусловленная насущной необходимостью, и в то же время — это погружение в целый мир, в сообщество единомышленников.

Гараж — это не просто место для стоянки автомобиля, это мастерская, склад, клуб по интересам, это — отдушина для настоящего технаря. Основным препятствием на пути к мечте становится цена строительства, она слишком высока для многих.

При этом, существуют вполне удачные варианты снижения затрат на постройку, причем все работы могут выполняться самостоятельно. Один из таких вариантов — гараж из металлопрофиля.

[contents]

Преимущества и недостатки

Преимуществами такого способа постройки гаража являются:

  • Быстрота возведения. Если привлечь к делу пару толковых помощников, работы можно выполнить за несколько часов.
  • Возможность обойтись без подъемной техники. Это действительно ценное преимущество, позволяющее существенно сэкономить деньги и не быть привязанным по времени к расписанию владельцев крана.
  • Гараж можно сделать разборным. При необходимости его можно без потерь перевезти в другую местность, или переставить на несколько метров — любой вариант перемещения выполним без каких-то особенных трудозатрат.
  • плюсы и минусы

  • При необходимости ремонта, работы делаются быстро и достаточно просто.
  • Гараж может быть утеплен и приспособлен для длительного пребывания в зимнее время.
  • Стоимость такого гаража значительно ниже, чем у капитального.
  • Срок службы составляет около 30 лет, а если учесть простоту замены изношенных элементов конструкции, то можно считать его практически бесконечным.

Как видно, достоинств много и все они значимы и существенны. Тем не менее, имеются и недостатки, о которых было бы некорректно умолчать. К ним следует отнести:

  • Для злоумышленника проникнуть в такой гараж проще, чем в капитальный. Наилучшим местом расположения был бы частный сектор.
  • Температура внутри равна температуре снаружи в зимнее время. В летнее время металл нагревается под солнечными лучами и внутри бывает очень жарко. Решением вопроса становится утепление гаража.
  • Материал стенок малопригоден для ремонта, он подлежит замене. Если произошла какая-то деформация участка стены — вмятина или что-то подобное, участок сложно выправить, проще сразу заменить.

Указанные недостатки не вызывают неразрешимых вопросов, они вполне преодолимы и не перевешивают несомненных достоинств такого способа строительства.

Основным привлекающим фактором становится низкая цена на материалы и возможность все работы произвести своими руками, что позволяет мириться с недостатками.

Чертежи на 2 машины

Любое строительство начинается с создания проекта. В нашем случае особых расчетов не потребуется, вполне достаточно будет создать чертеж сооружения для получения наглядного представления о требуемом результате.

Для того, чтобы создать чертеж, надо сначала четко уяснить себе все функции будущего гаража — нужна ли мастерская, будут ли в нем храниться различные соленья-варенья, или хозяйственный инвентарь.

Все эти замыслы потребуют дополнительного пространства, поэтому надо заранее решить, какие цели преследует строительство и не появятся ли они впоследствии.

Кроме того, необходимо располагать размерами автомобилей, которые будут размещены в гараже. Здесь неплохо иметь небольшой запас, свободную площадь на случай замены автомобиля на более габаритную модель.

Или же подойти к решению проще — строить сразу в расчете на большие авто. Это не вызовет многократного увеличения расходов, поскольку стоимость относительно невелика, но поможет избежать возможной перестройки гаража в будущем.

Считается, что для размещения одного автомобиля требуется коробка 4×6 м. Для двух автомобилей ширину удваивать не нужно, вполне достаточно будет помещения 6×6 м, такой размер позволит ставить машины с допустимым расстоянием между ними, удобным для посадки пассажиров, открывания дверей и т.д.

Конечно, существуют и более крупные машины, но впадать в крайности не стоит, средние размеры обычно устраивают всех.

чертеж гаража для двух машин

С высотой гаража каждый определяется самостоятельно. Специалисты рекомендуют прибавить к своему росту 50 см — этого чаще всего вполне достаточно.

Для хранения каких-либо хозяйственных принадлежностей, продуктов, заготовленных на зиму или для организации небольшой мастерской потребуется дополнительное пространство.

В идеале, его следовало бы отделить от основной площади перегородкой, но такое решение не всем подходит. Тем не менее, для хранения припасов на зиму рекомендуется создать специальный отсек.

Возможно вас заинтересует статья о каркасных домах «Фахверк».

Нужно ли заливать фундамент и как это делать?

Гараж из металлопрофиля — легкая постройка, для любых других целей она могла бы обойтись без фундамента. Но, поскольку для хранения автомобиля потребуется ровная надежная площадка, вопрос наличия фундамента решается автоматически.

фундамент из плит

Выходом из ситуации станет обустройство плитного фундамента, точнее — облегченной версии такого основания. Самым простым решением будет укладка двух железобетонных плит на заранее спланированный участок.

Такое основание сможет свободно перемещаться при сезонных подвижках грунта, не вызывая деформаций или разрушения постройки, которая будет двигаться вместе с основанием без ущерба для себя.

как заливать фундамент?

В некоторых случаях можно залить плитный фундамент самостоятельно, выкопав небольшой котлован, сварив каркас из арматуры, построив опалубку и залив пространство бетоном, как показано на фото выше. Но такие работы потребуют больших затрат как труда и времени, так и денег.

Проще и эффективнее обойтись готовыми плитами, результат будет точно такой же.

Постройка гаража из профильной трубы

Следует уточнить, что из профильной трубы делается лишь каркас гаража, несущий стены и потолок, изготовленные из металлопрофиля. Рассмотрим ход работ поэтапно.

Каркас и стены

Каркас — «скелет» будущего гаража, выполненный из профильной трубы на сварном соединении. Сварка надежнее и быстрее, но если возможно перемещение гаража в будущем, то стоит использовать болтовое соединение.

Для этих целей в продаже имеются соединительные кронштейны, готовые к использованию, надо лишь вставлять и затягивать болты.

металлический каркас

Но лучшим решением станет комбинированный способ сборки, когда на болты собирается на весь каркас, а заранее сваренные части, которые возможно поднять вручную.

Такой вариант ускорит ход работ, снизит затраты на соединительные элементы и позволит в случае необходимости быстро демонтировать весь металлический гараж и собрать его в другом месте.

Имея готовый каркас, можно нарезать по имеющимся размерам полосы профнастила, которые послужат стенами и крышей гаража.

Обшивка

крепление обшивки

На готовый каркас крепятся стены. Для этого полосы профнастила крепятся к каркасу кровельными саморезами. Каркас обшивается с трех сторон — стены и задняя часть, после этого обшивается потолок (крыша).

Как вариант — можно использовать заклепки, болты и т.д.

Вариантов создания крыши немного — либо плоская односкатная с небольшим уклоном, либо двухскатная.

Здесь выбор идет в пользу того варианта, который наиболее удобен в данных условиях — куда будет отводиться дождевая вода, в какую сторону лучше организовать сход снега в зимний период и т.д.

Завершающим этапом обшивки станет установка ворот, которые могут быть приобретены в готовом виде, либо изготовлены на заказ, или же сделаны на месте самостоятельно из того же профлиста с каркасом из профильной трубы.

Видео-ролик, в котором подробно рассмотрен процесс обшивки стен профнастилом:

Утепление

утепление гаражаВариантов утепления помещений разработано великое множество, но для данного материала и специфики постройки наилучшим вариантом станет использование пенопласта. Этот утеплитель недорогой, легкий, простой в работе и допускает быстрый монтаж.

Изнутри его следует обшить каким-нибудь листовым материалом, можно тем же профнастилом, или чем-нибудь еще. Основная задача — обшить утеплителем всю площадь стен и потолка таким образом, чтобы не оставалось пустот, способствующих образованию конденсата, вызывающего процесс коррозии материала.

Вентиляция

При небольших размерах металлического гаража необходимости в организации вентиляционных устройств не имеется, достаточно открыть ворота.

Но для работ внутри гаража в зимнее время, особенно при наличии сварки, покраски или необходимости запуска двигателя, следует установить вентиляцию помещения.

Самым правильным решением будет устройство приточно-вытяжного комплекта, эффективно осуществляющего оперативное удаление продуктов горения или прочих летучих веществ и замену их чистым воздухом.

Малый объем помещения не потребует приобретения мощных и дорогостоящих устройств, имеющиеся в продаже образцы вполне смогут решить вопрос.

Стеллажи из металла своими руками и другое дополнительное обустройство гаража

Хранение различного инвентаря, инструмента и запчастей требует соответствующей организации процесса, поскольку поиск необходимого в куче хлама может занять времени больше, чем сами работы.

Создание стеллажей является одним из вариантов решения вопроса быстро, недорого и без привлечения рабочей силы со стороны. Размеры и высота выбираются исходя из возможностей помещения и потребностей владельца, но можно дать совет не делать их слишком большими и глубокими.

стеллажи своими рукамиЧасто какие-то вещи, уложенные к стене и не видимые из-за других, лежат там годами и числятся потерянными. Все содержимое стеллажа должно просматриваться, чтобы при необходимости можно было быстро отыскать требуемый инструмент или запчасть.

Рекомендуется иметь рабочий стол, при нехватке площади — разборный, который позволит действовать в нормальных условиях.

Не рекомендуется ничего хранить на полу или просто прислоненным к стене, желательно для каждого инструмента, приспособления или прочих вещей иметь свою полку, вешалку или иное место размещения.

Такое отношение будет способствовать сохранности и долговечности всех имеющихся деталей и инструмента.

Легкий и недорогой гараж из металлопрофиля — удобное решение вопроса хранения и обслуживания автомобиля, обладающее всем функционалом капитального гаража, но стоящее во много раз дешевле и позволяющее при нужде перемещение в любое подходящее место.

Некоторые недостатки такого гаража вполне преодолимы и не могут перевесить массу достоинств, которыми обладает способ постройки и материал.

Обзор гаража, построенного из металлопрофиля на 2 машины в видео ниже:

Гараж из металлопрофиля своими руками: чертежи, фото :: SYL.ru

Если вы хотите обустроить надежное укрытие для своего автомобиля, то рекомендуется построить гараж из металлопрофиля своими руками. Такие конструкции сегодня считаются наиболее популярными и быстровозводимыми.

Конструктивные особенности

гараж из металлопрофиля своими руками

Перед началом работы вам необходимо будет определиться с функциональностью. Таким образом, постройка может быть летней стоянкой для автомобиля или настоящей утепленной конструкцией на территории вашего частного дома. При этом гараж можно будет снабдить смотровой ямой и мастерской. Если вы не располагаете большим количеством времени, то в качестве материала целесообразно будет выбрать металлопрофиль, с его помощью можно будет завершить процесс за один месяц. Если есть необходимость в смотровой яме, то следует использовать готовые бетонные блоки. Фундамент будет ленточным.

Советы профессионала

построить гараж из металлопрофиля своими руками

Что касается пола, то его следует обустроить с помощью бетонной стяжки с использованием влагостойкого материала. Стены будут выполнены на основе каркаса, который предполагает наличие металлического профиля. С двух сторон поверхность необходимо будет обшить профилированными стальными листами, между которыми следует проложить теплоизоляционные материалы. В роли утеплителя могут выступить любые современные полотна, которые используются для обустройства вентиляционных фасадов. Сюда можно отнести каменную и минеральную вату, полистирол, а также пенополиуретан.

Строительство фундамента

гараж из металлопрофиля своими руками фото

Если вы решили возвести гараж из металлопрофиля своими руками, то для начала необходимо будет заняться фундаментом. По той причине, что здание будет легким, для него достаточно мелкозаглубленного ленточного основания. Ширина конструкции будет равна 30 см, что касается высоты, то она эквивалентна 40 см. Важно в процессе придерживаться определенной технологии. Первоначально следует разметить участок, на котором предполагается осуществлять установку гаража. На территории срезается грунт, углубиться в почву нужно на 0,5 метра. После того как площадка будет выровнена, ее следует утрамбовать, засыпать песком и полить водой. На месте будущей смотровой ямы следует выкопать котлован, ширина которого должна превышать ширину конструкции на метр в каждой стороны.

Смотровая яма

гараж из металлопрофиля своими руками чертежи

Дно котлована следует выровнять, а также засыпать песком и утрамбовать. Если на территории близко располагаются грунтовые воды, то необходимо выполнить дренаж вокруг ямы, для этого устанавливаются трубы, конец которых вводится в ближайший водоем или колодец канализации. Для того чтобы правильно обустроить фундамент, необходимо произвести разметку основания, для этого следует использовать колышки и веревку. Выложить поверхность, на которую будет опираться гараж, можно с помощью готовых бетонных блоков, которые скрепляются между собой раствором на основе цемента и песка. Стенки ямы тоже выполняются из тех же изделий или с использованием кирпича. После того как раствор застынет, внешние стенки ямы можно гидроизолировать, используя для этого битумную мастику. Отлично подходят и другие рулонные материалы. На следующем этапе производится засыпка песком.

Обустройство пола гаража

гараж из металлопрофиля своими руками поэтапно

Когда выстраивается гараж из металлопрофиля своими руками, на следующем этапе следует выполнить пол. Для этого почва выравнивается, ее поверхность засыпается песком таким образом, чтобы уровень оказался на 10 см ниже по сравнению со стенками ямы. По периметру к стене следует укрепить демпферную ленту, которая позволит исключить деформационные процессы при температурных изменениях. Песок должен быть утрамбован, а на его поверхность нужно уложить гидроизоляцию. Материал следует завести на поверхность стен на 15 см. В роли изолятора можно использовать полиэтилен или рубероид. Когда выстраивается гараж из металлопрофиля своими руками, то на следующем этапе укладывается арматурная сетка, после заливается бетонная стяжка. Ее поверхность следует выровнять правилом. Если добавить в смесь модификаторы, то можно будет увеличить пластичность и гидростойкость состава. Это может быть жидкое стекло, проникающая гидроизоляция или полимерный наполнитель. Оставить в таком состоянии пол необходимо на 3 недели, в течение этого времени поверхность не рекомендуется нагружать.

Возведение каркаса

гараж из металлопрофиля своими руками схема

Когда возводится гараж из металлопрофиля своими руками, фото можно рассмотреть еще до начала работ. Они позволят ближе ознакомиться с технологией проведения процесса. Каркас постройки может быть выполнен из стального профиля, который обладает формой буквы П. Крепить элементы между собой можно с помощью саморезов. Для проведения манипуляций следует подготовить ножницы, предназначенные для работы по металлу. Никак не обойтись без рулетки, шуруповерта, а также саморезов по металлу. Профиль следует нарезать на заготовки нужного размера, а после укрепить элементы между собой. Вертикальные стойки следует расположить таким образом, чтобы на ширину полотна металлического профиля приходилось 3 стойки. Это указывает на расстояние в 50 см. Для того чтобы проанализировать перпендикулярность углов, нужно сравнить диагонали каркаса, они должны оказаться равны между собой. Такой же способ следует использовать и при сборке второй стенки.

Особенности проведения работ

Прежде чем построить гараж из металлопрофиля своими руками, необходимо определиться с формой задней стенки. Она будет зависеть от крыши. Если последняя односкатная, то заднюю стенку следует выполнить в форме прямоугольника. Тогда как для двухскатной крыши к прямоугольной стене будет необходимо укрепить фронтон. Передняя стенка должна состоять из двух элементов, первый из которых - это фронтон, тогда как второй - прямоугольная рама, которая будет составлять ворота. Стойки рамы должны быть усилены с использованием того же профиля, который нужно вставить один в другой.

Когда собирается гараж из металлопрофиля своими руками, чертежи вам помогут грамотно продумать методику проведения работ. Каркас следует собрать на фундаменте, установив стенки и зафиксировав их с помощью саморезов. Дополнительная фиксация к фундаменту осуществляют уголками, дюбель-гвоздями и саморезами. Крыша тоже может быть выполнена из профиля, который собирается в треугольник. Дополнительно усилить эту систему можно откосами. Число стропильных пар должно быть эквивалентно количеству вертикальных стоек, которые располагаются на боковых стенах. Каркас нужно укрепить на саморезы.

Проведение утепления

Если вами будет выстраиваться гараж из металлопрофиля своими руками, поэтапно следует соблюдать технологию, которая была описана выше. На отделочном этапе можно произвести укрепление минеральных матов между стойками. Этот материал не горит, что особенно важно для гаража. Важно приобрести полотна, толщина которых равна 5 или 10 см. С учетом габаритов листов утеплителя нужно зафиксировать поперечные рейки на стойки. После укрепления утеплителя следует застелить паровлагоизоляционную пленку. Отделка может быть выполнена из стальных профилированных листов, которые устанавливаются на саморезах. Если вы решили возвести гараж из металлопрофиля своими руками, схема процесса, представленная в нашем обзоре, вам непременно пригодится. Удачи!

Гараж своими руками из металлопрофиля

garageТот факт, что ставить личное авто в индивидуальном гараже с любой точки зрения предпочтительнее, чем на улице (на общей стоянке, под окнами квартиры или еще где), оспаривать бессмысленно. Кроме того, что гараж – это небольшая мастерская (плюс погреб, место для складирования ненужных вещей и так далее – каждый использует его по-своему), он еще и значительно продляет срок службы автомобиля.

Целесообразность возведения постройки из металлопрофиля своими руками многие подвергают сомнению, но даже самый ярый скептик не станет отрицать, что такое строительство – один из наименее затратных вариантов. Что учесть, как все спланировать и правильно построить простой гараж из металлопрофиля – на эти и другие вопросы можно найти ответы в данной статье.

Давать какие-то однозначные рекомендации по всем этапам строительства было бы не совсем правильно. Многое зависит от места, где будет расположен гараж (размеры площадки, удаленность от жилого дома), желания подвести эл/питание, холодную воду, финансовых возможностей хозяина, наличия опыта в строительстве и многих других факторов. Гораздо полезнее сделать обзор различных вариантов возведения бокса для своей машины, а что именно выбрать, читатель решит самостоятельно.

Схема гаража

Начать следует именно с этого. Гараж – это общее название крытого стояночного места, а что конкретно нужно именно нам?

Габариты

Если бокс рассчитывается под 1 легковую машину, то оптимальными считаются параметры 3 х 5 (м). Этого достаточно, чтобы дополнительно установить рабочий стол (как сделать верстак, читайте здесь), смонтировать полки, шкафчики и тому подобное. То есть обустроить собственный мини-автосервис (домашнюю мастерскую).

g-1

Соответственно, бокс на 2 единицы техники должен быть шире – порядка 4,5 м. Следует ориентироваться и на марки машин. Ведь после постановки в бокс они не должны стоять вплотную так, чтобы было невозможно открыть дверцу, не задев «соседа».

Оптимальной высотой считается 2,2 – 2,5 м. Например, многие автовладельцы являются поклонниками рыбной ловли. Поэтому перекрытие под кровлей будет удобным местом для складирования различных рыболовных снастей, резиновой лодки и другой, в том числе, хозяйственной мелочи.

g-2

Конфигурация бокса

Наиболее популярная форма гаража – параллелепипед. Такую конструкцию возводить намного проще, чем «ракушку».

Крыша гаража

Вариантов всего 2 – одно- (плоская) или двускатная. В принципе, при сборке гаража из металлопрофиля разница небольшая, так как в последнем случае не придется сооружать мощную систему стропил, как это делается при строительстве жилых домов. То, что расход материалов будет большим – минус, но увеличение полезного пространства – плюс.

g-3

Ворота

Какие они будут – поворотные, распашные (как сделать такие ворота — читайте), количество створок, будет ли в одной из них дверь? Со всеми этими нюансами следует определиться заранее.

Погреб, смотровая яма

Как правило, эти дополнительные «объекты» встречаются практически в каждом боксе. И если яма еще под вопросом, то хранилище продуктовых запасов – непременный атрибут практически любого гаража. Поэтому при определении его размеров нужно учесть удобство расположения погреба и пользования им.

g-5

Каркас гаража

Из чего его сооружать? В принципе, профлистами можно обшить что угодно. Например, брус.

Работать с древесиной несложно, но ее недостаток известен – необходимость в систематической обработке материала препаратами от гниения (огнебиозащита). Поэтому чаще всего для таких построек легкого типа выбирается металл. Чтобы уменьшить вес конструкции, заготовки лучше брать профилированные. Трубы бывают разными – для каркаса гаража целесообразнее приобретать изделия с прямоугольным сечением.

g-6

Такие заготовки намного проще соединять, да и потом, в процессе эксплуатации, если придется сверлить опору (например, для закрепления полок, крючков и тому подобное), это будет сделать гораздо удобнее, чем проделывать отверстия в образцах круглой формы.

Металлопрофиль

Ассортимент данной продукции довольно обширный.

Разновидность

Для гаража целесообразнее приобретать «оцинковку». Во-первых, листы с полимерным покрытием стоят дороже. Во-вторых, процесс их раскроя (а этим непременно придется заниматься) гораздо сложнее. В частном секторе основной эл/инструмент при работе с железом – «болгарка». Термическое воздействие в области реза приводит к оплавлению полимера, брызги металла – к его прожогу. Поэтому такая работа требует опыта. Да и есть ли смысл тратиться на более дорогой материал, если цинковое покрытие смотрится хорошо, а при необходимости гараж несложно выкрасить в любой цвет?

profnastil-s10

Параметры профиля

Для гаража достаточно металлопрофиля категории «С» или «НС», причем как для стен, так и для крыши. Толщина – 0,5; высота волны – не меньше 20 (мм). Приобретать более дешевую продукцию с маркировкой «8» или «10» не имеет смысла. Такие листы не обеспечат должной прочности конструкции. Постоянная вибрация тонкого проката приведет к образованию щелей, деформации металла в местах его фиксации крепежом. Последствия излишней экономии – частый ремонт обшивки.

На заметку! При расчете требуемого количества листов нужно учесть 2 момента:

  • Они укладываются с небольшим (порядка 15 см) «перехлестом».
  • При раскрое не всегда получается обеспечить точность реза по линии.

Рекомендация – определяя объем закупки металлопроката, нужно сделать поправку на некоторый запас (примерно 10%).

g-7

Технология строительства гаража

Фундамент

Небольшой вес конструкции облегчает его возведение. Методика обустройства (разметка, выемка грунта, приготовление раствора и так далее) подробно описана на нашем сайте, достаточно поискать по слову «фундамент». Интереснее другое – какой тип основания выбрать?

lenta

Ленточный

Чаще всего можно встретить рекомендации именно по такому основанию, с оговоркой – мелкозаглубленный фундамент. Но есть ли смысл этим заниматься? Рытье траншеи, сборка и установка армирующего каркаса (а его еще нужно уметь вязать), работа с раствором, его загрузка и уплотнение, гидроизоляция – все это повышает расходы и увеличивает время на возведение. Причем значительно, так как полное отвердевание искусственного камня по всей глубине займет не меньше 3-х недель.

Варианты фундамента

№1 – выкопав небольшую траншею по периметру, уложить ж/б балки. Такое основание обеспечит требуемую прочность. Время на его возведение и затраты – минимальные. Но есть проблема – как к железобетону крепить металлические профильные стойки?

№2 – то же, только вместо балок использовать брус. Гидроизоляцию сделать несложно. На дно траншеи, после засыпки небольшой «подушки», укладывается, например, пленка п/э (толстая). О долговечности такого фундамента спорить можно долго (ж/д шпалы – свидетельство надежности), но то, что монтаж каркаса значительно упростится – несомненно.

svai

Свайный фундамент

Для гаража – отличный вариант. Вкрутить в грунт винтовые сваи (достаточно сечением 108) можно и в одиночку. Останется лишь наварить оголовки и смонтировать несущую раму из швеллера или профильных реек соответствующих габаритов.

Столбчатый

Можно использовать трубы – металлические или асбестоцементные. Единственное, что придется сделать – установить внутри каждой по 3 – 4 прутка (для придания жесткости) и залить в полости бетонный раствор с наполнителем мелких фракций (щебенка, галька). Для фиксации на таком фундаменте опорной рамы арматурные прутья должны возвышаться над срезом трубы.

Вариант:

Выкопать лунки, подсыпать ПГС, установить металлопрофиль большого сечения, укрепить кирпичным боем и залить раствор.

Каркас гаража

После установки вертикальных стоек они скрепляются горизонтальными рейками (опять-таки, профильными) – поверху, понизу и по центру. Еще на этапе проектирования нужно учесть все нюансы обустройства гаража – расположение подвесных конструкций (полки, шкафчики). В соответствии со схемой устанавливаются дополнительные поперечины, на которых вся «начинка» и будет крепиться.

g-8

Если предусмотрена двускатная крыша, то необходимо собрать фермы (треугольной формы). Две крайние + промежуточные (для повышения прочности кровли). Количество последних определяется в зависимости от длины гаража. Данная конструкция, как правило, монтируется на земле, а потом поднимается и крепится на каркасе бокса.

Крепление листов

Ничего сложного в этом нет. Единственное условие – крепеж должен входить в профильные опоры строго перпендикулярно их плоскости. В зависимости от вида листов выбираются саморезы. Для изделий с полимерным покрытием – со специальными шайбами. Особенности фиксации показаны на рисунках.

g-9

Утепление

Минвата – вариант не самый лучший. Придется монтировать обрешетку, качественную паро- и гидроизоляцию, причем с обеих сторон, так как такие плиты постепенно накапливают влагу. А профлисты – это металл, и по определению образования конденсата на них не избежать. Кроме того, полезная площадь гаража после такого утепления несколько уменьшится.

Напыляемые материалы. ППУ для методики «своими руками» не подходит, так как необходимо спец/оборудование. Придется приглашать специалистов и платить им.

Наверное, целесообразнее остановить выбор на пеноплексе. Вся обшивка отличается строгой геометрией, поэтому с фиксацией образцов проблем не возникнет.

Чем крепить? Судя по отзывам, основных способов два – силиконовым клеем или монтажной пеной. Такая внутренняя отделка бокса много времени не займет.

На заметку! Перед монтажом плит пенополистирола все внутренние поверхности следует покрыть гидроизоляционным материалом.

Получается, что никаких особых сложностей в процессе строительства бокса из металлопрофиля возникнуть не должно. Если заранее все спланировать, составить чертеж и подготовить инструмент и материалы, то достаточно пары дней, чтобы личный автомобиль обрел крышу над «головой». Успехов, уважаемый читатель!

Как построить металлический гараж своими руками?

Строительство железного гаража своими руками

Быстровозводимые гаражи из металлоконструкций являются сравнительно дешевым и быстрым решением проблем, связанных с место для стоянки. Сделать самостоятельное возведение металлического гаража своими руками можно благодаря инструкции, которая будет описана в данной статье. Рассмотрим ключевые преимущества гаражей из металла.

Плюсы гаражей из железа

Главное достоинство этого материала – невероятная надежность и способность долгое время служить владельцу при должном обслуживании конструкции. Кроме того, для сварки прочного каркаса потребуется всего на всего закупить комплект профилей или стальных уголков, найти сварочный аппарат и несколько столярных инструментов. Немаловажным преимуществом также является тот факт, что можно возводить металлический гараж без фундамента. Это значительно экономит время и денежные средства.

По характеристикам к металлу есть только одна претензия – высокая степень коррозии и гниение металла уже после 5-6 лет эксплуатации. Но на данный момент есть множество пропиток и растворов, которые при покрытии полностью защищают каркас от влаги. Таким образом, Вы получаете полноценный капитальный гаражный бокс, который отлично подойдет как для ремонта и хранения автомобиля, так и для проведения крупных столярных работ и развертывания кустарного производства.

Этапы строительства гаража из металлоконструкций своими руками

построить металлический гараж своими руками

Эскиз гаража из железа

В первую очередь чертится или выбирается из бесплатных интернет-материалов несколько планов будущего сооружения (обязательно проверьте наличие корректных размеров, правильное обозначение площадей помещений и присутствие на чертежах узлов соединений конструкции). По размеру следует отталкиваться от предназначения постройки. Если Вы собираетесь сделать лишь место для стоянки авто, тогда за основу размеров по ширине можно взять Вашу машину с открытыми дверьми. Если же Вам необходимо дополнительное место для ремонта и мастерской – необходимо будет расширить все габариты помещений так, чтобы в бокс вошло гаражное оборудование, системы стеллажей и место для отдыха после работы.

Проект металлического гаража

Проект металлического гаража

Определившись с размерами рисуете эскиз будущей постройки. По нему составляется проект сооружения и оформляются чертежи. В итоге Вам остается только подобрать участок и приступить к 1 этапу возведения гаражного бокса – формированию бетонного основания.

Фундамент для металлического гаража

гараж из железа своими руками

Фундамент металлического гаража

Для самостоятельного возведения фундамента гаража из железа своими руками используйте следующую инструкцию:

  • Выбор размера бетонного основания.

В среднем габариты фундамента должны быть на 30-40 см больше, чем размер постройки. По высоте основание для гаража должно выступать над уровнем грунта на 5-10 см.

  • Подготовка траншеи.

По всему контуру выкапывается траншея на глубину 10-20 см. На ее дно насыпаете слой песка в 3-4 см и слой щебня на ту же высоту. Это создаст дренаж в виде песчаной подушки, которая будет отводить грунтовые воды от подошвы основания.

  • Армирование и создание опалубки.

В независимости от выбранного типа фундамента, в качестве армирующего слоя для гаража из железа применяют металлические или стеклопластиковые прутья. Связки необходимо делать по всем углам фундамента. Арматуру следует брать сечением не больше 10-12 мм.

  • Заливка основания бетонной смесью.
как построить металлический гараж своими руками

Опалубка фундамента гаража

После укладки арматурных сеток в 1 слой можно начинать заливку бетоном. Самое главное проследите за тем, что сетка под весом бетона не прижалась вплотную к песчаной подушке. Для этого можете установить специальные пластиковые столики или просто положить половинки кирпичей под сетку. После заливки бетоном проверьте уровнем горизонтальную поверхность будущего основания.

Для дальнейшего продолжения работ необходимо подождать 1-2 недели. Лучше всего заливать фундамент летом – тогда Вы сможете до начала осени закончить всю постройку.

Как своими руками сделать каркас в металлический гараж?

металлический каркас для гаража

Каркас гаража из металла

Каркас для железного бокса обычно варят из стальных уголков с полкой 7-10 см. Такое сечение позволяет сделать каркас постройки жестким и прочным. Для выполнения работ на месте установки Вам потребуется сварочный аппарат и комплект уголков. Процесс сварки металлического каркаса состоит в следующем:

  1. Привариваем нижнюю раму к выступающим из бетонного основания стержням в углах конструкции;
  2. Сварка вертикальных стоек по углам гаража к нижней раме;
  3. В передней части будущего гаража необходимо установить и закрепить на пластины 2 боковых уголка для дальнейшего монтажа ворот;
  4. Получившиеся вертикальные стойки соединяем между друг другом верхним металлическим контуром.
  5. Остается только приварить промежуточные стойки по вертикали вдоль всего периметра стен (шаг размещения стоек будет зависеть от ширины стального листа, применяющегося в качестве обшивки стен).
как сделать гараж из металла

Обшивка гаража из металла

Это важно! Если стальные листы Вы планируете закреплять с нахлестом, тогда шаг между промежуточными стойками нужно делать 30-40 мм меньше, чем ширина купленного листа.

Стропильная конструкция гаража

Стропильная конструкция гаража

На этом сварка каркаса закончена. Теперь остается только продумать конструкцию и соединение элементов кровли. Нужно учитывать следующие нюансы:

  • Если собираетесь своими руками делать гараж из железа с односкатной крышей, тогда вертикальная пара стоек на фасадной стороне делается выше остальных;
  • Если планировалась двускатная кровля, тогда дополнительно сваривается из уголков стропильная конструкция из треугольников, которая соединяется с верхней рамой.

Сварка ворот для металлического гаража

ворота для металлического гаража

Сварка ворот в гараж из профиля

После установки пары фронтальных стоек и обшивки гаража по всему периметру, приступаем к изготовлению каркаса ворот. Для конструкции гаражных ворот можно использовать те же уголки, что и для каркаса самого гаражного бокса. Каркас ворот сваривается на ровной горизонтальной поверхности и по размерам должен выйти на 2-4 мм меньше проема. Поверх каркаса приваривается и ставится на заклепки обшивка из стального листа, толщиной 1-2 мм.

как построить металлический гаражПри установке распашных ворот можно использовать гнезда из 2-ух створок на шарнирах. Так Вы сможете быстро отрегулировать крепеж и в случае необходимости снять каждую из створок отдельно. Если дополнительная дверь с боковой стороны гаража не предусмотрена, тогда нужно дополнительно предусмотреть калитку. Самое главное здесь правильно вымерить все размеры и врезать качественный замок. Калитка крепится к гаражным воротам на петли.

Утепление и отделка железного гаража

Утепление металлического гаража

Утепление металлического гаража

После возведения постройки необходимо задуматься об утеплении и отделке гаража. В качестве утеплителя лучше всего использовать плиты ППУ или минеральную вату. Для их размещения дополнительно подготавливается деревянный каркас, который крепится на болты прямо к обшивке. По внутреннему контуру получившихся ячеек укладывается утеплитель в 2 слоя (каждый из слоев толщиной 20-30 мм). Самое главное при укладке верхнего слоя закрыть стыки предыдущих плит.

Таким образом, получается деревянно-металлический гараж, который внутри дополнительно нужно обработать специальным огнезащитным раствором. Те же самые работы нужно будет проделать с воротами. Перед внутренней и внешней отделкой металл обезжиривают и красят водоэмульсионной краской.

металлический гараж своими руками

Кровля гаража из металлоконструкций

Для внутренней отделки достаточно закрыть утеплитель гипсокартоном или вагонкой. Дополнительных работ по отделке внутри проводить не стоит – лучше сконцентрировать силы на проведении основных коммуникаций: свет, водоотведение, система сливов и отопления. Для внутренней отделки в 95% случаев гараж просто краситься. Однако не забудьте перед покраской зашкурить и загрунтовать всю поверхность с помощью жидкости глубокого проникновения.

Надеемся, что эта статья позволила Вам получить подробный ответ на вопрос: Как построить металлический гараж своими руками? Если у Вас возникнут какие-либо вопросы по каждому из этапов, то мы готовы ответить на них в комментариях. Напоследок хотели бы поделиться с Вами видео, на котором поэтапно показан процесс возведения металлического гаража своими руками одной из строительных кампаний.

Гараж из профильной трубы своими руками

Некоторые люди возводят капитальные постройки для своих машин из различных блоков или кирпича, иногда предусматривая место для стоянки прямо под домом. Но лучше и проще изготовить своими руками каркас гаража из профильной трубы и обшить его листовым материалом. Этого хватит для защиты автомобиля от агрессивных явлений природы.

Свойства профильной трубы как материала

Профильная труба в разрезе

Схема профильной трубы в разрезе

Любые трубы из металла подразделяют по нескольким параметрам, из которых наиболее существенный – поперечное сечение. Трубы по сечению бывают всего двух разновидностей – круглые и с определённым профилем, и от этого напрямую зависят некоторые характеристики материала.

К примеру, профильное сечение (чаще всего в прямоугольной форме) намного прочнее «на излом» по сравнению с круглой трубой. Особенно это заметно при нагрузках на сгиб – но одновременно с тем они заметно меньше весят (на 20-25%). Дополнительный плюс в том что профтрубы благодаря своей форме удобнее в использовании, особенно при соединении элементов с помощью болтов.

Характеристики

Регламентирует характеристики профильной трубы ГОСТ 13663-86. Он говорит, что этот материал делится на 3 вида:

  • Холоднодеформированные трубы. Другими словами, холоднотянутые трубы.
  • Горячедеформированные трубы. Изготавливаются под воздействием высокой температуры.
  • Электросварные трубы. Их производят, используя сварные технологии.

Горяче и холоднокатанные трубы не имеют швов, поэтому они надёжнее и используются не только при изготовлении металлоконструкций, но и при устройстве трубопроводов.

Размеры

Геометрические габариты влияют на стоимость материала, они регламентируются ГОСТами, к ним относятся, кроме высоты, ширины и сечения профиля, размеры стенок и длина материала. Хотя размеры определяются ГОСТом, не запрещено производство нестандартного материала со своими габаритами.

Таблица размеров прямоугольных профильных труб

Таблица размеров прямоугольных профильных труб

Сечение профильной трубы может изменяться в пределах 10-180 мм при толщине 1-14 мм. Стандартная длина изделий зависит от способа производства и может изменяться в пределах 1,5-12,5 мм. Кроме того, любая профтруба регламентируются по составу металла.

Таблица размеров квадратных профильных труб

Таблица размеров квадратных профильных труб

Толщина стенок

Эта характеристика определяет надёжность и долговечность материала, вес и область его использования. Определяется ГОСТом с учётом вида труб:

  • Для холоднодеформированных – 1-8 мм;
  • Для горячедеформированных – 4-14 мм;
  • Для электросварных – 1-5 мм.

На вес трубы влияет толщина её стенок. Знание удельной массы изделий и наружных размеров даёт возможность высчитать толщину стенок в труднодоступных местах.

Плюсы и минусы

Каркас гаража из профильной трубы

Профильная труба, помимо прочего, хороша универсальностью и надёжностью

Металлическая профильная труба — универсальное изделие, применяемое для изготовления всевозможных конструкций. Её популярность обусловлена множеством положительных свойств:

  1. Универсальность использования. Такие изделия можно применять для любых построек. Есть множество видов профильной трубы, её используют везде – от элементов декора помещений до мощных несущих конструкций. Распространено её использование в качестве нагрузочно-декоративных частей дизайна, таких как ножки стола, перила, видимый каркас мебели.
  2. Пластичность и лёгкость. Эти свойства дают возможность при необходимости согнуть элемент конструкции. Для этого нужен только трубогиб. Используют механические, электрические и гидравлические устройства – их выбирают с учётом бюджета, задач, которые нужно выполнить, и объёма работ.
  3. Стоимость материала. Металл – доступный и прочный материал. Его стоимость окупается продолжительным сроком службы и эффективностью использования.
  4. Надёжность. Изготовленные из профтрубы конструкции могут выдержать значительные нагрузки длительное время.
  5. Разнообразие изделий. Можно подобрать и использовать трубу подходящих для вас параметров.
  6. Простота устройства конструкций. Удобная и простая форма и монолитная структура упрощают как перевозку, так и использование материала.
  7. Длительный срок службы. При качественном монтаже и правильном уходе детали из профильной трубы способны служить не один десяток лет.
  8. Стойкость к повреждениям. Хотя металл и боится коррозии, он прекрасно противостоит механическим повреждением. Кроме того, в наше время существует множество составов для защиты материала от воздействия окружающей среды.
  9. Стойкость к воздействию температур. Металлические конструкции нормально функционируют почти без изменения своих технических характеристик даже при очень высоких или низких температурах.
  10. Могут использоваться вместо арматурных элементов. Прочность и надёжность профильной трубы позволяют использовать ее даже при возведении мостов и башен.

Но, помимо множества положительных свойств, профильная труба имеет и недостатки:

  1. Сложность в изготовлении.
  2. Не имеет защиты от атмосферных воздействий и коррозии (но можно приобрести более дорогие оцинкованные профильные трубы).
  3. Её всё же сложнее гнуть, чем круглую трубу, но, как говорилось выше, с помощью специальных приспособлений можно решить эту проблему.

Составление проекта и сметы расходов

Проект гаража их профильной трубы

На стадии проектирования необходимо просчитать все нюансы будущей постройки

Перед началом строительства необходимо подготовить чертёж гаража. Он позволит точнее рассчитать и приобрести необходимое количество материала и даст возможность правильно провести важные этапы работы.

В проекте следует указывать не только его размеры, но и варианты соединения частей каркаса, а также способ его крепления к фундаменту. Любые точки соединений нужно просчитывать максимально точно, так же, как и места расположения рёбер жёсткости.

Традиционный и очень надёжный способ соединения профильных труб — электросварка. Она способна обеспечить качественное соединение всех элементов, которое прослужит много лет. Если вы хотите изготовить разборный гараж из профильной трубы, который можно впоследствии установить в другом месте, то его каркас нужно соединять на резьбовом крепеже, и все точки установки болтов и шпилек должны указываться в готовом проекте. Кроме того, разборные соединения дадут возможность при необходимости увеличить габариты гаража.

Гараж из профильной трубы

Варианты соединения частей каркаса и способ крепления к фундаменту обязательно стоит учесть в проекте гаража

При проектировании постройки необходимо учитывать особенности материала. Желательно обратить внимание на:

  1. Длину гаража. Необходимо выбрать такие размеры гаража, при которых потребуется минимум соединений.
  2. Способ сборки. Возможно, у вас будет гараж с разъёмными элементами, сварная или модульная конструкция.

Сварной каркас позволит вам сберечь немало времени и денег, но потребуется найти сварочный аппарат и уметь пользоваться ним.

Гараж из профильной трубы

При выборе модульной конструкции вы можете возвести гараж в любом месте

Модульную конструкцию можно легко поставить даже в чистом поле. В этом случае вы получите несколько дополнительных преимуществ:

  • Такую постройку несложно собрать даже одному человеку.
  • Возможно разобрать конструкцию и установить её в другом месте.
  • При необходимости можно увеличить размеры гаража, присоединяя дополнительные модули.

Гараж, собранный с помощью резьбовых соединений, обладает большинством преимуществ модульной конструкции.

Материалы и инструменты для работы

Подготовив подробную схему будущего гаража, несложно точно рассчитать, сколько потребуется труб, облицовочного материала, соединительных элементов и т.д.

По окончании проектирования можно покупать необходимые материалы. Конкретные рекомендации по выбору материала дать невозможно. К примеру, выбирать сечение профильных труб для изготовления каркаса гаража нужно с учётом общих габаритов сооружения. Можно использовать квадратные или прямоугольные профильные трубы.

Профильная труба

Профильные трубы сечением 10х10 см — самый ходовой вариант

Удобно использовать материал сечением 10х10 см — такие трубы способны выдержать почти любую массу обшивки гаража: как профлисты, так и более тяжёлый материал. Остальные части каркаса (элементы кровли, рёбра жёсткости, и т.д.) можно изготовить из трубы сечением 6х6 см.

Для постройки гаража необходимо подготовить:

  • Профилированные трубы нужного сечения;
  • Профнастил;
  • Если запланированы сварные соединения – сварочный аппарат;
  • Крепёжные элементы;
  • Набор гаечных ключей;
  • Шуруповёрт или электродрель;
  • УШМ с дисками для резки металла;
  • Маркер для разметки.
Профилированные листа

При возведении кровли рекомендуется остановить выбор на профилированных листах

Для обшивки постройки удобно использовать профилированные листы, не рекомендуется применять вагонку и фанеру. Эти материалы придётся дополнительно защищать от влаги и красить.

Не удастся выполнить работу без таких обязательных инструментов, как:

  • 10-метровая рулетка, так как придётся измерять длинную профилированную трубу;
  • Электродрель с комплектом свёрл по металлу;
  • Болгарка;
  • Маркер.

Не забудьте инструменты и материалы, которые потребуются для подготовки фундамента:

  • Щебень и песок;
  • Облицовочный материал;
  • Отвес;
  • Строительный уровень;
  • Лом;
  • Штыковая лопата.

Важно! Всегда при работе с металлом используйте защитные перчатки и очки. Не стоит рисковать своим здоровьем.

Расчёт

Расчет гаража из профильной трубы

Схема гаража в первом приближении

Во время проведения расчётов нужно учитывать 2 важных фактора:

  • Количество свободного места на вашем участке. Необходимо сразу определить, какую площадь вы можете отвести под гараж. Его нужно установить так чтобы постройка не препятствовала проезду или проходу людей. Учитывайте любые коммуникации, проложенные в почве (канализационные трубы, водопровод). Они не должны попасть под постройку
  • Габариты автомобиля и ваши потребности. Необходимо оставить достаточно места для удобного ремонта машины. Часто хозяева гаражей сносят туда старые вещи, хранят велосипед и т.д. Если гараж будет недостаточного размера, то через некоторое время в нём станет тесно и неудобно.

С учётом потребностей хозяина гаража и имеющегося места определяются размеры помещения — их указывают при составлении чертежей. Есть 2 распространённые модели гаражей с каркасом из профильной трубы: прямоугольная постройка с односкатной кровлей (чердак не предусмотрен) и конструкция такой же формы, но с двухскатной кровлей (можно сделать чердачное помещение).

Оба гаража имеют следующие стандартные габариты:

  • Длина — 6 м;
  • Ширина – 3,5 м;
  • Высота фронтона- 2,9 м;
  • Высота задней части – 2,45 м.

При необходимости размеры можно сделать больше или меньше.

Постройку с двухскатной крышей возводят по таким же размерам, только принимают высоту от пола до потолка 2,5 м и 1 м — от перекрытия до конька.

Схема гаража из профильной трубы

Расчёт гаража из профильной трубы на схеме

Пошаговая инструкция по возведению гаража из профильной трубы

Подготовка фундамента

Подготовка фундамента гаража из профильной трубы

Работы по возведению фундамента следует начать с выкапывания ям под столбы

Дешевле всего изготовить для такого гаража свайный или плитный фундамент. Но проще будет вместо свайного фундамента сделать столбчатое основание из шлакоблока. Сначала подготавливают на углах основания ямы примерно 1 м глубиной, в них выкладывают столбы из шлакоблоков.

Перед установкой столбов необходимо в яме насыпать подушку из мелкого щебня или крупнозернистого песка. Подушку хорошо утрамбовывают, проливая водой – это необходимо для предотвращения просадки основания, что грозит перекосом всего гаража и возможным его разрушением. Опорные столбы необходимо устанавливать выше поверхности почвы на высоту одного шлакоблока.

Внимание! Не забудьте о постройке смотровой ямы в гараже, она поможет проводить ремонт автомобиля. Для этого подготавливают прямоугольную яму посреди гаража, в ней уплотняют почву и после этого бетонируют.

Пол в гараже

Кажется, что нет разницы, какой пол вы сделаете в своем гараже. Но когда вникаешь в суть вопроса, появляется множество нюансов. У разных покрытий есть свои недостатки и положительные свойства.

Для этих построек чаще всего используют полы двух разновидностей:

  • Земляные. Наиболее бюджетная технология, но у неё множество минусов. Это утрамбованная почва. Польше пол ничем не покрывают.
  • Бетонное покрытие. Надёжный и прочный материал, но такое покрытие стоит недёшево и отнимает много времени на работу: необходимо изготовить песчано-гравийную подушку, создать надёжный гидроизоляционный слой. Можно использовать армирование и утеплить пол, сделать черновую стяжку, на которую настилают финишное покрытие. Оно бывает нескольких видов:
    • Финишная стяжка;
    • Укладка керамогранита или напольной плитки;
    • Создание наливного пола;
    • Резиновые полы;
    • Настил деревянного пола.

Сделав в гараже бетонный пол, через определённый срок хозяин гаража понимает, что это неплохой вариант но у него немало недостатков. При уборке в помещении поднимается пыль, при том она очень мелкая и проникает в маленькие щели, тонким налётом покрывая все незащищённые поверхности. Кроме того, жидкости, попавшие на поверхность бетонного пола, быстро впитываются, и после этого их очень сложно удалить. Если вы пролили масло, то в этом месте начнёт налипать грязь, а спустя время пол будет постоянно грязным.

Монтаж каркаса

Монтаж каркаса гаража из профильной трубы

Когда основание готово, можно приступить к каркасу

Постройка каркаса из профильной трубы – самый ответственный этап после заливки фундамента. Целесообразно и удобно его собирать прямо на уже подготовленном основании.

  1. Из 2 коротких и 2 длинных отрезков труб собирают нижнюю обвязку и соединяют её анкерным креплением с фундаментом.
  2. Вертикальные стойки устанавливают по углам, после этого соединяют их горизонтальными элементами.
  3. Дальше монтируют верхнюю обвязку.
  4. Когда будет изготовлена прямоугольная основа каркаса, крепят укосины (диагональные распорки) и рёбра жёсткости.
  5. Вверху конструкции монтируют фермы, на них настилают кровельное покрытие.

Изготовление ворот

Ворота для гаража из профильной трубы

Для гаражей из профильной трубы лучше всего подходят распашные ворота

В гараже с каркасом из профильной трубы можно установить обычные распашные ворота из такой же трубы с обшивкой из окрашенного или профилированного оцинкованного листа. Для такой конструкции нужно использовать специальные петли.

Перед креплением створок ворот нужно изготовить специальную раму в виде 2 прямоугольных элементов шириной 1/2 и такой же высоты как проём для ворот. Раму усиливают рёбрами жёсткости, закреплёнными по диагонали створок, и нашивают листы обшивки. Монтируют готовую раму на петли, установленные на профиль, который предварительно закреплён на обеих сторонах проёма.

Важно! Если позволяет бюджет, можно не тратить время на самостоятельное изготовление ворот, а купить готовые рулонные (рольставни) или секционные ворота.

Описание технологии обшивки

Обшивка каркаса гаража из профильной трубы

При обшивке очень важно правильно разместить первый лист

Кровлю крепят на заранее установленные фермы — она бывает односкатной или двускатной. Плоскую крышу не стоит делать, так как в зимний период на неё воздействуют серьёзные снеговые нагрузки.

Как крышу, так и стены, желательно покрыть профилированным листом. Для этого используют саморезы или болты.

Необходимо выбрать подходящий профилированный лист. Для обшивки гаража подойдёт профнастил С и НС. Цифры, указанные сразу после букв, указывают высоту «волны» материала в миллиметрах.

Несложно понять, что чем больше толщина листа и высота профиля, тем прочнее листы, но одновременно с этим и выше стоимость. По этой причине не стоит покупать для облицовки недорогой материал С-8-С-10. Для крепления таких листов потребуется увеличить количество опорных стоек, и листы от неосторожного обращения сразу деформируются. Оптимальный вариант – материал 5 мм толщиной марки НС-20.

Важно! Необходимо укладывать кровельный материал так, чтобы листы выступали за стены на 30-40 см. Это нужно, чтобы талая и дождевая вода не попадала на фундамент.

Схема обшивки гаража из профильной трубы

Схема обшивки гаража из профильной трубы

Во время обшивки каркаса важно правильно расположить первый лист материала. Нужно, чтобы он находился возле любой угловой стойки. Проверяют расположение листа с помощью нивелира, строительного уровня и отвеса. Следующий лист крепят, делая нахлёст на первый лист в 1 волну с использованием саморезов для профнастила. Так покрывают все стены строения, кроме передней, где будут установлены ворота.

Рекомендация! Перед вворачиванием самореза желательно просверлить в листах отверстие необходимого диаметра.

Утепление гаража

Утепление нужно проводить с внутренней стороны постройки. Сначала на стены монтируют обработанные антисептиком деревянные рейки 25х40 мм, к ним строительным степлером крепят полиэтиленовую плёнку в качестве гидроизоляции. После этого устанавливают обрешётку (подойдут тонкие деревянные бруски толщиной, равной утеплителю). Между ними укладывают теплоизоляционный материал – пенопласт, полистирол или минеральную вату. Сверху утеплителя крепят ещё один гидроизоляционный слой, после этого производят финишную отделку поверхности стен с помощью пластика, фанеры или ДСП.

Не забывайте, что при утеплении металлического гаража «съедается» солидное количество свободной площади – часть занимает сам утеплитель, пространство для проветривания и внутренняя обшивка, всего на это уйдёт 7-10 см по всему периметру помещения.

Минеральной ватой
Утепление гаража минеральной ватой

Если решили утеплять гараж минеральной ватой, позаботьтесь о том, чтобы материал не промок

Крепление минеральной ваты производят только на обрешётку – хотя современные плиты этого материала жёсткие, они не способны держаться самостоятельно, без дополнительной опоры. Обрешётку изготавливают из реек такой же ширины, как и толщина теплоизолирующего материала, или собирают из оцинкованного профиля. Размещают опорные рейки с шагом меньше ширины плит минваты на 2-3 см. При таком расположении реек теплоизолирующий материал укладывается враспор, плиты устанавливаются прочно, и их не нужно дополнительно крепить. Хотя при желании для страховки можно закрепить дополнительно «саморезами- зонтиками».

Когда минеральная вата будет закреплена, из реек 3 см толщиной изготавливают контробрешётку. Рейки нужно набивать перпендикулярно планкам первой обрешётки. Зазор в 3 см необходим в качестве вентзазора, он служит для удаления конденсата, собирающегося в утеплителе (он появляется из-за разницы в температуре на улице и в гараже). Если не будет вентиляционного зазора, то теплоизолятор не прослужит и одного сезона.

Если в минеральной вате появится влага, то в зимний период она может замерзнуть, а когда замёрзшая вода растает, то утеплитель разрушается. Если у вас гараж топится изредка, то несколько таких периодов погубят теплоизолирующий материал. По этой причине для минваты вентзазор обязателен или нужно использовать другой утеплитель.

Для защиты минеральной ваты от влаги, поступающей изнутри гаража, необходимо сверху контробрешётки закрепить пароизоляционную мембрану. С её помощью вы перекроете путь влаге из помещения, но она не будет задерживать влагу, выходящую из теплоизолирующего материала. Крепить пароизоляцию необходимо обязательно герметично, для этого нужно накладывать полосы материала одну на другую минимум на 10 см и в конце работы проклеивать места соединения двусторонним скотчем.

Поверх получившегося пирога крепятся листы внутренней отделки. Для этого используют листы ОСБ или влагостойкую фанеру, но можно отделать гараж другими подобными материалами.

Пенопластом
Утепление гаража пенопластом

В жаркую летнюю погоду в условиях гаража из профильной трубы пенопласт может начать выделять токсичные вещества

Пенопласт зарекомендовал себя хорошо как утепляющий материал, но для такой постройки он подходит плохо. Гараж с каркасом из профильной трубы в летнее время будет сильно нагреваться, а пенопласт при сильном нагреве начинает выделять токсичные вещества. Кроме того, его сложно крепить в такой конструкции. Обычно пенопласт фиксируют на стенах саморезами с широкими шляпками, но такое крепление не подойдёт для стен из профнастил — саморезы будут делать отверстия в облицовочном материале.

Можно закрепить этот материал с помощью монтажной пены или герметика. Монтажная пена хорошо удерживает пенопласт, но она одновременно отлично поглощает влагу. Если нет вентзазора, то влажная пена станет прекрасным местом для размножения насекомых, различных грибков и плесневых бактерий.

Герметик влагу не поглощает, но он потребует больших затрат, ведь необходимо использовать герметик с возможностью службы в большом температурном диапазоне. Он должен обладать высокой стойкостью к низким температурам и хорошо выдерживать летнюю жару.

Ещё один способ закрепить пенопласт на металлических листах – изготовить из оцинкованного профиля с шагом 1 метр обрешётку. Этот шаг удобен тем, что он кратен ширине листов утеплителя. Их можно просто устанавливать в пустоты и крепить к обрешётке.

Полиуретаном
Утепление гаража полиуретаном

Утепление гаража полиуретаном возможно только при наличии специального оборудования

Приобретает популярность теплоизоляция металлического гаража вспененным полиуретаном, его наносят на металлические листы сплошным слоем с помощью специального аппарата. Проблем в этом случае не возникает, но за эту услугу придётся заплатить – специальное оборудование для разового использования приобретать не стоит. Зато у вас не будет сложностей с монтажом утеплителя.

Уход и эксплуатация за гаражом из профтрубы

Чтобы построенный гараж служил долго и не потерял привлекательность, за металлопрофилем и облицовкой нужно ухаживать.

Профнастил – «мягкий» материал, он деформируется и покрывается вмятинами даже от ударов средней силы. Необходимо защитить облицовку от механического воздействия. Независимо от вида покрытия стен и кровли гаража его можно испортить острыми предметами, на профнастиле в поцарапанных местах металл ржавеет. По этой причине царапины и сколы защитного покрытия нужно сразу обработать антикоррозийным составом. Внутри гаража стены и потолок утепляют, после чего отделывают пластиковым профилем, плитами ОСБ или фанерой.

Иногда нужно дополнительно улучшать защиту гаража от шума с улицы. Но новые шумозащитные материалы стоят дорого. Необходимо уделить внимание дверям — их устанавливают по уровню так, чтобы они самостоятельно (под своим весом) не закрывались и не открывались.

Гаражи, в основе которых используется металлический каркас из профильной трубы, получаются очень прочными. Его можно построить (при наличии слесарных навыков) без привлечения специалистов. До работы необходимо определиться с конструкцией и набором нужных деталей и конструктивных элементов.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
