Как построить гараж из дерева своими руками 5х3 с односкатной крышей – чертежи, как построить и сделать, из чего, пошаговая инструкция, строительство из деревянных досок, фото-материалы

гараж из бруса с односкатной крышей

Содержание статьи

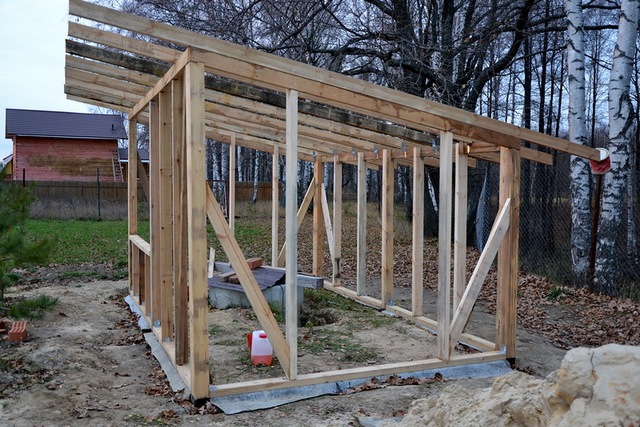

Каркасный гараж с односкатной крышей

Всё большее количество людей имеет автотранспортное средство, которое используется для комфортного и выгодного передвижения по местности.

Для того, что авто без поломок эксплуатировалось в течение максимального срока, необходимо не только регулярно проводить техническое обслуживание, но и обустроить нормальное место для содержания автомобиля.

Для этого возможно провести строительство каркасного гаража с односкатной крышей, который будет удобен в использовании и будет служить на протяжении большого периода времени.

Преимущества выбора нашей компании

Особенности возведения каркасного гаража для авто

Осуществить постройку подобного объекта своими руками не так просто, как может показаться на первый взгляд, в такой ситуации лучше обратиться в нашу компанию, которая осуществит возведение каркасного гаража с односкатной крышей под ключ, что полностью избавит застройщика от сложностей и позволит сэкономить время. Планируя построить каркасный гараж в Санкт-Петербурге застройщику необходимо будет:

  • определиться с видом крыши;
  • изучить проекты гаражей с односкатной крышей и двухскатной крышей;
  • заключить договор с компанией;
  • дождаться завершения строительства.

Обязательно перед началом основных работ и перед заключением договора, специалисты произведут просчёт стоимости работы, после чего вы сможете определиться с окончательным решением. Цена работы профессиональных специалистов и мастеров будет не высокой, причём процесс будет завершён за минимальный срок, что относится к важнейшим параметрам.

Материалы для строительства гаража

Для того чтобы создать проект объекта предлагается рассмотреть фото уже построенных гаражей для автомобилей, что поможет вам не только определиться, но и убедиться в профессиональном подходе мастеров компании. При строительстве гаража могут быть использованы разные материалы, в частности выбирая материал кровли, вы можете остановиться на таких вариантах, как:

Кровля гаража будет выполнена правильно, только если мастерами будет грамотно выбран угол наклона ската крыши, при этом стропильная система позволяет возвести надёжную крышу, которая будет служить в течение длительного срока. Кроме этого вам потребуется определиться с материалами для возведения стен, причём в этих вопросах можно прислушаться к советам специалистов компании, которые имеют громаднейший опыт в данном направлении деятельности.

Как заказать строительство гаража

Заказать строительство гаража, можно обратившись в нашу компанию, ведь в этом направлении мы работаем уже на протяжении нескольких лет, а значит, в профессиональном и грамотном подходе к работе можно не сомневаться. Стоимость работы будет доступной, а продолжительность выполнения строительного процесса минимальной, причём о цене и сроках, заказчик будет уведомлен изначально, что позволит ему правильно распланировать свой график и свой бюджет.

На объект, после завершения строительства, будет предоставлена гарантия на несколько лет, что станет подтверждением надёжности объекта и чёткого соблюдения техническо-нормативных требований.

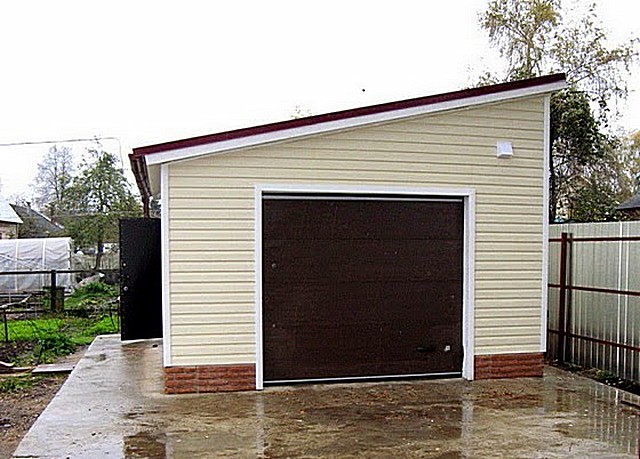

Односкатная крыша для гаража

Гаражное хранение автомобилей не только повышает их безопасность, но и увеличивает время эксплуатации. В большинстве случаев выбирается самый простой проект гаража с невысокой сметной стоимостью. Построить такие сооружения можно всего в течение 2–3 недель, конкретные сроки зависят от сложности проекта и индивидуальных пожеланий застройщиков.

Односкатная крыша для гаража

Некоторые нюансы вопроса

В настоящее время теплые варианты гаражей не пользуются популярностью по нескольким причинам.

  1. Высокая стоимость энергоносителей. Постоянно отапливать гараж в зимнее время обходится очень дорого. А если его не топить, то зачем утеплять?
  2. Большая сметная стоимость утепленных помещений. Для уменьшения тепловых потерь необходимо дополнительно отделывать фасадные стены и потолок гаража. Цена утеплителей высокая, к ней надо прибавить столь же высокую стоимость труда квалифицированных строителей.

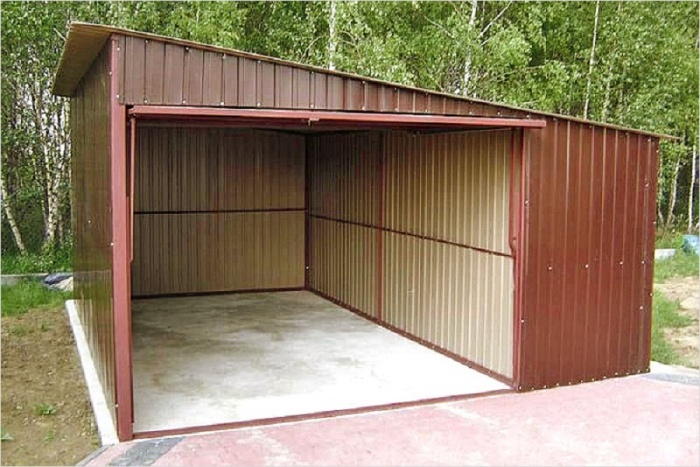

Утепление металлического гаража снаружи

Ремонт современных автомобилей лучше проводить в специализированных СТО

Односкатная крыша гаража

Односкатная крыша – оптимальный вариант стропильной системы для бюджетных проектов гаражей. В чем ее преимущества и есть ли недостатки?

Объективные характеристики односкатных крыш

Начнем обзор технических и эксплуатационных параметров односкатных крыш нетрадиционно, не с преимуществ, а с недостатков. К недостаткам можно отнести следующие факторы.

Отсутствие чердачного пространства или небольшой его объем

Действительно, односкатные крыши могут одновременно выполнять функцию потолка гаража (чердачное помещение полностью отсутствует) или иметь отдельное потолочное перекрытие, но оно располагается на минимальном расстоянии от стропильной системы. Этот недостаток весьма условен, сегодня нет надобности хранить в гараже полный комплект запасных частей из-за их дефицита, все недостающее без проблем можно приобрести в магазинах. А от такого гаражного хранения сложные с технической точки зрения агрегаты быстро теряют свои заводские данные. Что касается комплекта зимней/летней резины, то для него всегда найдется место в самом гараже или в небольшом чердачном помещении.

Чердака при односкатной конструкции крыши или вовсе нет, или же он будет маленьким и мало функциональным

Высокие показатели снеговой нагрузки

Как утверждает СНиП, при наклоне крыши менее 20° весь снеговой покров остается на поверхности скатов. Односкатные кровли редко имеют угол наклона, превышающий такие значения, соответственно, во время расчетов нужно учитывать максимальные значения высоты снежного покрова для каждой климатической зоны, увеличивать устойчивость стропильной системы, принимать специальные меры по повышению ее надежности. Но для гаражей это не проблема, небольшие размеры строения существенно понижают общие нагрузки и облегчают работу.

Факторы влияния снеговой нагрузки

Низкие дизайнерские характеристики

Это очень спорное утверждение, у каждого владельца гаража свои предпочтения. Не нужно во всем слушаться дизайнеров, они видят проект один единственный раз, а гаражом пользоваться не будут. Лучше всего по дизайнерским параметрам то строение, которое нравится владельцу, а не проектировщикам. Теперь пора немного поговорить о преимуществах односкатной крыши для гаража.

Таблица. Преимущества односкатных крыш для гаража.

Односкатная крыша для гаража своими руками

Можно только позавидовать тем автовладельцам, которые имеют или получили возможность возвести собственный настоящий гараж. Зная менталитет наших мужчин, можно с высокой долей достоверности утверждать, что подавляющее большинство «счастливчиков» примется за собственноручное строительства «дома» для своей машины. В наше время предоставляется немало возможностей по выбору материалов для строительства гаража – как с позиций простоты самостоятельного возведения, так и с точки зрения максимальной экономичности.

Односкатная крыша для гаража своими руками

Любую постройку всегда венчает крыша, и если, опять же, ориентироваться на минимальные затраты, то оптимальным вариантом становится односкатная ее конструкция. Кроме того, проблемы какой-то особой декоративности, как правило, отступают на второй план, уступая место надежности конструкции и скорости ее монтажа. Именно такими качествами и обладает упомянутый вариант. Итак, односкатная крыша для гаража своими руками: от проведения необходимых расчётов до особенностей монтажа – в настоящей публикации.

В чем достоинства односкатной крыши, есть ли недостатки?

Итак, гараж в большинстве случаев рассматривается именно как подсобное техническое помещение, поэтому при его проектировании и строительстве обычно господствует утилитарный подход – простота, надежность, создание эффективной защиты автомобиля от попадания атмосферных осадков. Именно поэтому такую популярность в данном случае имеют односкатные кровли.

  • Такая конструкция – несложна для самостоятельных расчетов. В основе ее лежит треугольник – самая «жесткая» изо всех двухмерных фигур, которая описывается простыми и понятными геометрическими соотношениями.

Односкатная крыша – это несложная конструкция для расчетов и самостоятельного возведения

  • Стоимость материалов и комплектующих всегда значительно ниже, чем для даже самой простой двускатной крыши. Важно, что экономия пиломатериалов в данном случае ни в коей мере не сказывается на надежности конструкции.
  • Монтаж односкатной кровельной системы – прост и интуитивно понятен. Для самостоятельного возведения такой конструкции вовсе не обязательно быть квалифицированным мастером – при соблюдении технологических рекомендаций с подобной задачей способен справиться любой владелец гаража. Это ещё один «плюс» в плане экономичности строительства – нет нужды прибегать к найму специалистов.
  • Еще одно достоинство – скорость выполнения работ. Перекрыть гараж односкатной крышей можно в считаные дни, тогда как при выборе более сложной стропильной системы и времени потребуется значительно больше.

Правда, хозяину гаража при выборе односкатной крыши придется смириться с некоторыми ее недостатками:

  • Односкатная крыша в большей степени подвержена снеговой нагрузке –за счет небольшого уклона на ее поверхности могут образовываться сугробы. Это обязательно следует учесть при проведении расчетов.
  • Такая конструкция или вовсе не предполагает чердачного помещения, или же его эксплуатационные возможности будут существенно ограничены.

Чердака при односкатной конструкции крыши или вовсе нет, или же он будет маленьким и мало функциональным

  • Существуют определенные сложности с обеспечением качественной термоизоляции такого гаража, особенно в том случае, если проектом не предполагается наличие хотя бы небольшого чердачного помещения.
  • Наконец, не всем нравится внешний вид односкатной кровли, не предполагающий каких-либо декоративных изысков. Впрочем, это дело вкуса, да и при желании односкатную кровлю вполне можно вписать в общий «архитектурный ансамбль» своих загородных владений. Для многих этот недостаток вообще не является существенным.

Варианты односкатной крыши гаража

Система односкатной крыши представляет собой ряд уложенных параллельно друг другу стропил, расположенных таким образом, что один их конец поднят относительно другого на определенную высоту, для создания уклона. Стропила становятся основание для монтажа необходимой обрешетки, а уже она, в свою очередь – для настила выбранного кровельного покрытия.

Превышение одного края стропил на другим может обеспечиваться несколькими способами:

  • Еще в процессе проектирования гаража одна из стенок планируется выше противоположной, на величину (о расчете такого превышения будет рассказано чуть ниже). Двум другим стенам в этом случае придается форма трапеции.

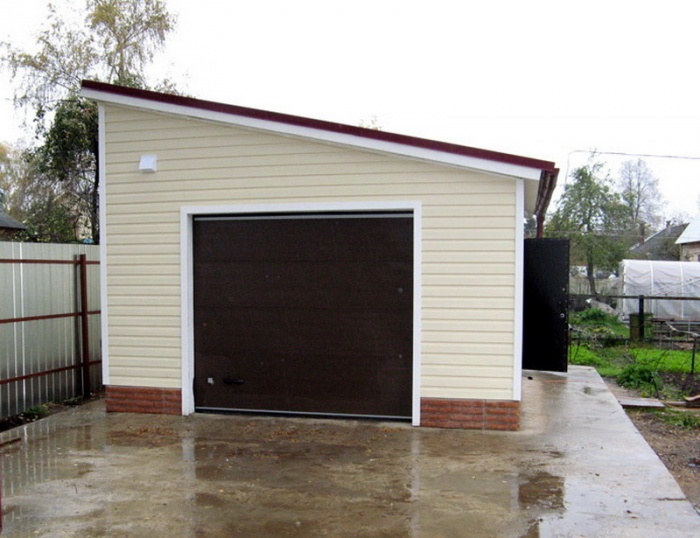

Одна стена гаража сразу возводится выше противоположной.

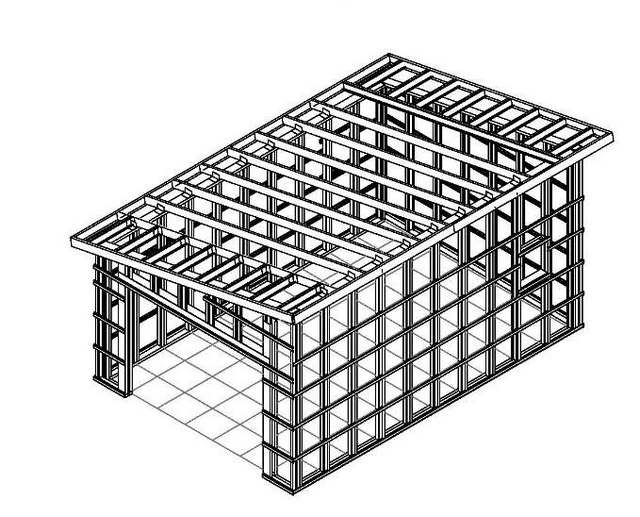

Такой подход очень часто практикуется в каркасном строительстве. Еще при составлении чертежей предусматривается, что высота опорных вертикальных стоек каркаса с одно стороны будет выше. Таким образом, на разной высоте, с соблюдением необходимой ΔН окажутся и брусья верхней обвязки, который будут играть роль мауэрлата. В итоге сразу закладывается готовая система односкатной крыши, на которую останется только смонтировать стропила, а затем — нужную обрешетку.

В каркасном строительстве уклон ската кровли обеспечивается разницей по высоте вертикальных стоек противоположных стен.

Какие стены станут различаться по высоте, безусловно, будет зависеть от выбранного направления ската.

— Это может быть поперечный уклон, в сторону одной из боковых сторон гаража. Такой способ привлекает тем, что стропила получаются короче, и часто можно обойтись простейшей схемой, без создания для них дополнительных опор.

— Другой вариант, когда фасадная стена строения выше задней, и тогда уклон ската организуется назад. Длина строил в таком случае, применительно к гаражу, уже достигает 5÷6 и даже более метров, и без их усиления уже не обойтись.

  • Если по проекту обе стены здания – одинаковой высоты, или же односкатная крыша возводится на ранее сооруженную постройку, то организовать уклон стропил можно подстановкой под них в одной стороны стоек той же высоты ΔН. Стойки поверху обычно объединяются брусом обвязки, который и станет выполнять функцию мауэрлата.

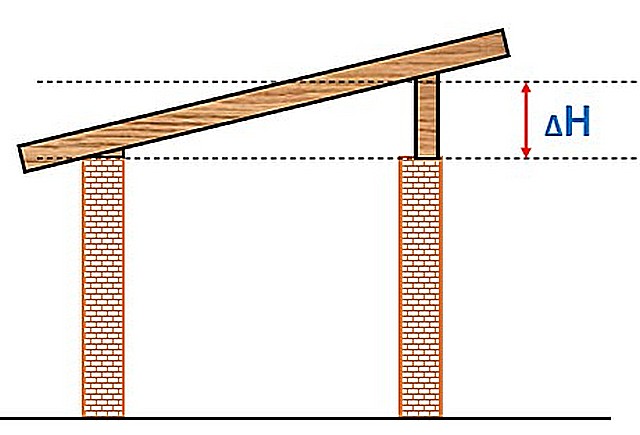

Стены одинаковой высоты, и с одной из сторон под стропильные ноги устанавливаются стойки.

В этом случае фасадную часть кровельной конструкции и остающиеся открытыми фронтонные треугольники после монтажа стропильной системы просто зашивают деревом или иным материалом, по своему усмотрению.

Искусственная фасадная стенка односкатной кровли – стойки с верхним обвязочным брусом, и дощатая обшивка.

Такой подход нередко позволяет достичь экономии при возведении капитальных стен гаража – меньше уйдет кирпича или блоков, а сам процесс кладки пройдет быстрее – нет нужды выводить дополнительные боковые трапециевидные стенки фронтонов.

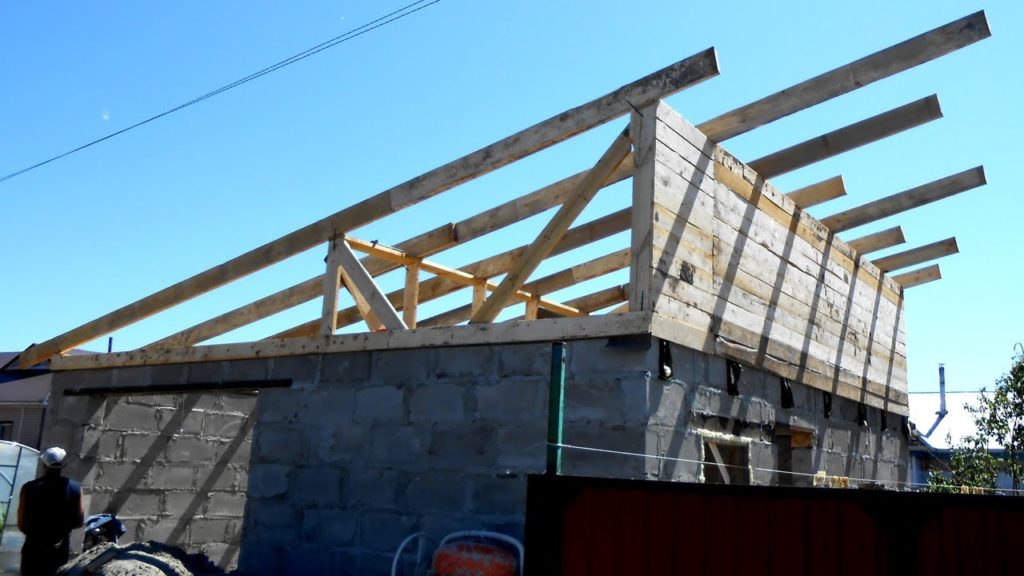

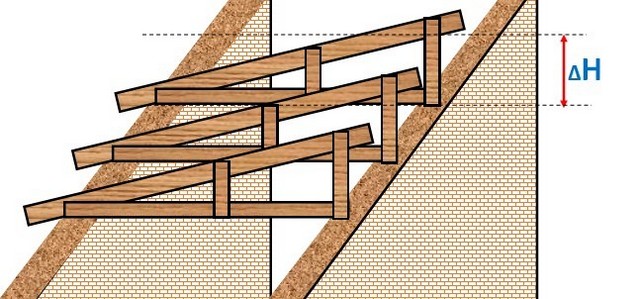

  • Если стенки одинаковой высоты, то прибегают и к другому приему – на «земле» монтируют стропильные фермы, а затем уже устанавливают их с определенным шагов на мауэрлат.

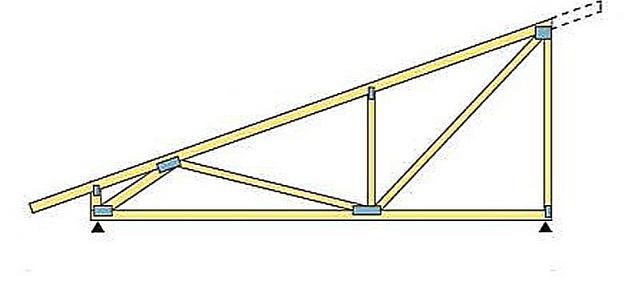

Конструкция крыши представляет собой «анфиладу» установленных стропильных ферм

Обычно в ходе работы изготавливается одна такая ферма, тщательно примеряется и подгоняется к месту. Ну а затем она становится шаблоном для «клонирования» — по ее образцу изготавливаются остальные, в удобных условиях на земле. Когда все фермы готовы – переходят к окончательному монтажу. Нижние углы ферм крепятся к мауэрлату, верхние – обвязываются между собой брусом, создавая единую жесткую конструкцию.

Такой подход особенно удобен, когда большое расстояние между стенами обязывает строителя усиливать стропила. А ферма уже сама по себе является жестким конструктивным элементом, так как сочетает в себе и своеобразную балку перекрытия, и стропильную ногу, с установленными между ними усиливающими перемычками – стойками или подкосами.

Стропильная ферма сочетает в себе свойства и балки перекрытия, и стропильной ноги

Еще одно очевидное удобство – в таком гараже намного проще будет подшить потолок, при необходимости еще и утеплив его – горизонтальные балки ферм предоставляют для этого все возможности.

Еще один вариант – когда гараж пристраивается к готовой сплошной стене уже ранее возведенного капитального здания.

Еще один вариант – гараж пристраивается к уже ранее возведенному зданию.

В этом случае один конец стропил опирается на установленные на стене на определенной высоте кронштейны или опорный брус, а второй – на вертикальные стойки с обвязкой – в случае каркасной конструкции, или на мауэрлат пристроенной рядом стены. В любом случае, эта точка опоры опять же расположена с расчетным перепадом высоты ΔН.

Гараж с односкатной крышей пристраивается к дому

При необходимости, вместо стропил с стене дома могут крепиться и стропильные фермы, по аналогии с ранее рассмотренным случаем.

Основные параметры односкатной крыши гаража, проведение их расчетов

Итак, если принято решение возводить над гаражом односкатную крышу, то необходимо определиться с ее основными параметрами.

Из исходных данных, как правило, имеются только размеры «коробки» гаража – его длина и ширина. Отсюда и начнем «плясать».

Исходные данные для расчетов – длина гаража (D), его ширина (L), планируемое направление ската кровли.

Направление уклона кровли

В первую очередь, следует определить заранее направление уклона ската, руководствуясь при этом не только соображениями удобности и простоты монтажа стропильной системы, но и принимая в расчет преобладающее направление ветра на участке строительства.

Уклон крыши рекомендуется выполнять именно на наветренную сторону, чтобы движение воздуха не создавало подъемной силы, а наоборот, прижимало кровельную конструкцию вниз. Хотя гараж, как правило, невысокое сооружение, и может практически полностью зарываться от воздействия ветра другими зданиями, тем не менее, преобладание ветра может быть вызвано особенностями местности или соседней застройки – открытые пространства, лесные просеки и т.п. Ну и, конечно, определенную роль в выборе направления ската может играть и специфика участка – общий «фон» дизайна территории, расположение элементов системы ливневой канализации или иные факторы.

Определение крутизны ската

Следующий шаг – необходимо определиться с крутизной ската, то есть с величиной угла α.

Для односкатных кровель этот угол обычно не превышает 25, максимум — 30°. При слишком большой крутизне само строение выглядит нелепо, а самое главное – кровля становится весьма уязвимой к ветровой нагрузке. Слишком маленькие уклоны, менее 10°, также нежелательны, так как в этом случае резко возрастает значимость снеговой нагрузки на скат, затрудняется отток воды, особенно в период оттепелей или начала массового таяния снега.

На угол ската серьезно влияет и тип кровельного покрытия. Если хозяин гаража заранее отдает предпочтение тому или иному материалу для кровли, например, чтобы выдержать общий дизайн территории, то он должен руководствоваться определенными правилами при расчетах крутизны односкатной крыши.

Ниже приведена схема, показывающая допустимые типы кровельных покрытий для различных углов крутизны ската крыши.

Диаграмма зависимости угла ската от линейных размеров, допустимые виды кровельного покрытия

Обратите внимание, что крутизны ската на диаграмме показана в трех различных вариантах – в градусах и в соотношении высоты подъема (ΔН) к базовой длине (D или L), которая, в свою очередь, может быть выражена в дробном соотношении или в процентах. Имея под рукой такую схему, несложно будет перевести одни единицы измерения в другие.

Числами в кружках обозначены типы кровельного покрытия, а стрелка, идущая от них, указывает на минимально допустимую величину уклона кровли, при которых их можно использовать.

Сборка односкатной крыши гаража своими руками г. Миасс

Крыша гаража односкатная, собранная своими руками — отличный вариант для частного строительства. Она дешевле в производстве, чем двухскатная или плоская. Конструкцию можно собрать вдвоем, без опыта и навыков, всего за два дня. Обслуживание такого каркаса значительно проще и рассчитан он на больший срок службы. Давайте рассмотрим некоторые нюансы в проектировании и пошаговое описание как построить односкатную крышу для гаража.

Особенности расчета крыши для гаража

Несмотря на внешнюю простоту односкатной крыши для гаража, существует несколько разновидностей конструкции. В некоторых случаях такая кровля идет, как продолжение от жилого дома. Но чаще всего гараж является отдельным строением.

Иногда делают единую крышу сразу для нескольких объектов: бани, гаража, летней кухни. Основой для монтажа стропильных балок могут быть стены разной высоты или специальный короб, установленный на плоскость одного уровня.

Главной особенностью, отличающей односкатную от других, является то, что стропильные балки имеют опоры с обеих сторон. Несущие элементы укладываются на мауэрлат или каркас, просто наслоняются. Поэтому в технической литературе они называются «наслонными».

Определение угла ската

При проектировании односкатной крыши гаража важно соблюсти уклон ската, чтобы дождевая вода могла свободна стекать на землю. Поэтому делают опорные стены на разном уровне. На то насколько крутой будет уклон влияет несколько факторов:

  1.  Климатическая зона. В местностях с небольшим количеством осадков и сильным ветром достаточно сделать уклон в 5—7°. А там, где наоборот, слабые ветра и выпадает много снега, делают уклон в 20—25°. При этом если перепутать уклоны, тогда в первом случае крышу может снести, во втором — будет перерасход ресурсов.
  2.  Вид кровельного покрытия. Применяя рулонные кровельные материалы, например, 3х-слойные битумно-полимерные рулоны, делают уклон ската до 8°. Увеличив уклон до 10°, количество слоев можно уменьшить до двух. Используя волновой шифер или листовую сталь, угол делают в районе 15—20°. Более современные материалы, такие как профнастил и металлочерепица укладываются на крышу, наклоненную на 25°.
  3.  Архитектурный дизайн участка. Для сохранения единого вида всех строений рекомендуется сохранить примерно одинаковый угол крыш.

На фото ниже хорошо показано что уклон кровли может быть сделан и на стенах одного уровня. Для этого достраивают специальный несущий каркас.

Длина стропильных балок





Размеры стропильной ноги не ограничиваются расстоянием между опорными стенами. Тем, кто строит гараж важно знать следующие требования:

  • На гараже из металлического каркаса величина свеса должна быть 100—200 мм.
  • Если это сруб, тогда — 500—600 мм.
  • А для классических кирпичных конструкций балка должна выпирать на 300—400 мм.

Временами, архитектурный план может подразумевать увеличенный свес. Обычно его делают чтобы защитить дорожку или вход от дождя. В таком случае понадобятся дополнительные опоры с фундаментом.

Расчет стропильного каркаса

Новичкам в проектировании проще всего воспользоваться строительными калькуляторами и специальными программами в интернете. Достаточно внести основные данные гаража с односкатной крышей и чертеж будет готов автоматически. Правда, для этого по-прежнему нужно рассчитать некоторые показатели:

  1. какой ожидается вес у кровельного пирога на площади в 1 м²;
  2. если уклон ската меньше 25°, устраивают сплошную обрешетку, нужно рассчитать ее вес;
  3. для отапливаемого гаража важен вес утеплителя;
  4. справочные данные о массе снежного покрова.

Найти информацию о толщине и массе снежного покрова зимой, можно в библиотеке или интернете. Еще один вариант — обратиться в метеорологическую службу вашей местности.

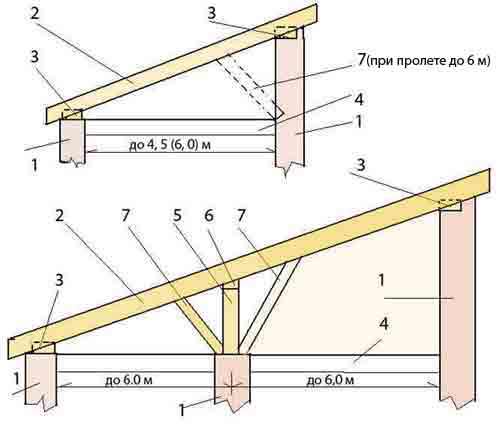

Уровень сложности стропильной системы

Строя крышу на гараж своими руками, прочность односкатной конструкции должна быть достаточной. На необходимость использовать дополнительные усиливающие узлы влияют следующие факторы:

  • Самый простой каркас у гаражей с пролетом до 4,5 метра. Все что требуется — уложить параллельно балки на стены с мауэрлатом.
  • У более широких строений, с расстоянием между опорными стенами до 6 метров стропилины могут провисать. Укрепить систему помогают подкосы, обычно с одной стороны они крепятся к высокой части стены, а другой — к стропиле.
  • Если гараж на несколько автомобилей и пролет достигает 6—14 метров, тогда потребуются промежуточные опоры. На некотором расстоянии друг от друга укладывают несколько прогонов. Они могут опираться на несущие перегородки внутри гаража или на колонны.

Классический вариант устройства односкатной крыши гаража для одного легкового автомобиля подразумевает габариты 3,5х5,2 метра. Такой проект подразумевает первый или второй уровень сложности каркаса односкатной крыши, в зависимости от направленности уклона.

Сборка односкатной крыши для гаража

После того как были сделаны все расчеты и закуплен материал можно приступить к строительству. Сделать крышу на гараж своими руками несложно, особенно односкатную, для этого выполните семь этапов:

  1. На опорные стены настелите слой рубероида, он выполняет роль гидроизоляции. Поверх него укладывает мауэрлатный брус, минимальное сечение которого составляет 100х100 мм. Чем больше будет уклон, тем большее сечение требуется брусу. Для крепления используйте анкерные болты с шагом в 1—1,5 метра. При монтаже следите за горизонтальностью уложенного элемента.
  2. Теперь нужно в мауэрлате сделать пазы для установки стропилин. Для этого отметьте карандашом места крепления и сделайте пропилы. Следите за углом вреза, он должен соответствовать наклону ската. Делайте паз немного шире толщины балки, тогда установка пойдет легче. Расстояние между стропилами выбирайте в соответствии с кровельным материалом. Под металлочерепицу и профнастил достаточно 1500 мм, а под керамическую черепицу или шифер — 1000—1200 мм.
  3. Далее, установите крайние стропила так, чтобы их уклон соответствовал проектному. Натяните бечевка по нижнему и верхнему краю, она будет ориентиром. Последующие балки монтируйте так, чтобы они точно подходили к проектному углу. Для крепления к мауэрлату применяют большие гвозди, длиной от 12 см.
  4. В том случае, если пролет слишком большой, сделайте подкосы. Они усилят конструкцию и не дадут стропилам прогибаться под снеговой нагрузкой.
  5. Этот и следующий пункт относятся к отапливаемым гаражам. К нижней части стропил прикрепите пароизоляционную пленку так, чтобы она немного провисала. Это убережет материал от повреждения, если стропила будут разъезжаться под нагрузкой. Далее, прибейте рейки для укладки теплоизоляционного материала. Укладывая утеплитель, следите за тем, чтобы расстояние между балками и матом было не больше 5 мм. Толщина изоляционного слоя — 20 см.
  6. К стропилинам сверху, при помощи степлера, прикрепите гидроизоляционную пленку. Расстелите ее поперек направления ската, сделайте нахлест между рулонами в 10—15 см. Для надежности каждый стык соедините строительным скотчем. Затем, на каждую стропильную ногу своими руками прибейте контробрешетку. Она обеспечит хорошую вентиляцию, что сохранит каркас от разрушения.
  7. Теперь осталось набить обрешетку, сплошную или разряженную, в зависимости от выбранного кровельного материала. Достаточно использовать бруски сечением 50х50 мм. Сверху смонтируйте финишное покрытие и односкатная крыша будет готова.

Советы по выполнению работ

Обычная односкатная крыша способна без труда выдержать нагрузку до 100 кг/м². Если вы заметили, что конструкция начала прогибаться, тогда нужно сделать дополнительное усиление.

Крепить паро- и гидроизоляционные слои можно не только строительным степлером. Разрешается использовать специальные гвозди с широкой шляпкой. Промежуток между точками крепления выдерживайте в районе 15—20 см. Нижний ряд гидроизоляции должен свешиваться с края ската на 20 см. Его загибают под свес и прибивают гвоздями или крепят скобами.

В народе часто используют край гидроизоляции прибивают рейкой. Это гарантирует что ветер не будет задувать под пленку.

Выполнив эти простые шаги, вы односкатную крышу гаража построите своими руками. Главное, не отступать от советов, иначе, конструкция может обрушиться на автомобиль. Если сомневаетесь в собственных силах, тогда обратитесь к профессионалам.

Строительство односкатной крыши для гаража своими руками

Автомобильный гараж – постройка сугубо утилитарная, в которой суровые русские мужчины не терпят излишеств. Каждая деталь «авто-жилища» служит прежде всего удобству владельца, а для строительства своими руками выбирают самые простые строительные решения, доступные по цене материалы. Позволить себе двухскатную или вальмовую кровлю могут лишь не стесненные в финансовом плане автовладельцы, остальным мы расскажем, как сделать односкатную крышу гаража.

Содержание статьи

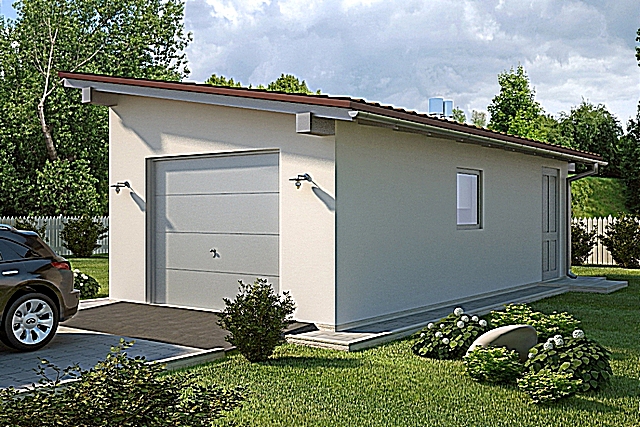

Гараж с односкатной крышей

Гараж с односкатной крышей

Гараж с односкатной крышей

Кровля, имеющая не два ската, а один редко встречается в жилых домах, она характерна скорее для хозяйственных построек: гаражей, бань, сараев, прямоугольных беседок. Такое применение она получила благодаря простоте проектирования и сборки. Единственный скат с фронтонной стеной визуально напоминают прямоугольный треугольник, самую устойчивую геометрическую фигуру. Не смотря на мнимую безыскусность, односкатная крыша выглядит не хуже других разновидностей, по-своему украшая земельный участок.

Плюсы и минусы конструкции

Среди строительных конструкций не найти совершенной, каждая имеет изъяны или неприятные особенности. Не минула эта учесть и односкатную кровлю:

  • Она не способствует беспрепятственному соскальзыванию снега, ее слабое место – образование сугробов и наносов. Эту особенность обязательно учитывают при проектировании, минимизируя ее последствия увеличением угла наклона скатов. В противном случае крыша не выдержит повышенных нагрузок и деформируется.
  • Односкатная крыша отсекает возможность обустройства чердака или мансардного помещения.
  • Низкая энергоэффективность. Конструкция оставляет мало возможностей для термоизоляции.
  • Своеобразный облик. Внешний вид может разочаровать приверженцев двухскатной крыши.

Гараж с односкатной крышей

Гараж с односкатной крышей

Эти особенности не делают односкатную крышу лучшим вариантом для жилого дома, однако не препятствуют применению в подсобных помещениях. А ее достоинства подтверждают правильность выбора:

  • Низкая стоимость. Цена возведения односкатной крыши гаража минимум на треть дешевле строительства своими руками даже самой простой двухскатной. Больше всего она экономит на древесине для изготовления стропильной системы и кровельном материале. При чем эта экономия не в ущерб надежности конструкции.
  • Простота монтажа. Легкость сборки позволяет сократить затраты на оплату труда наемных работников, ведь выполнить монтаж может человек даже с низкими строительными навыками.
  • Быстрота возведения. Односкатка возводится за считанные дни в отличии от двухскатной или вальмовой кровли.

Проектирование и выбор угла наклона

Односкатная крыша для гаража относится к тем видам конструкции, проектирование которых не требует особых знаний, а значит под силу любому заинтересованному в этом вопросе. Основная задача, определить на сколько одна стена должна быть выше другой. Этот показатель определяется соотношением 1:3, то есть если ширина гаража 6 метров, то возвышающуюся часть каркаса поднимают на 1 метр. Обычно закладывают уклон от одной боковой стенки к другой, а фронтальную и тыльную завершают скошенным верхом.

Важно! Увеличивая ширину гаража свыше 4,5 метров, вы ставите себя в невыгодное положение, так как в таком случае стропильную систему следует усилить стойками и подкосами.

Чтобы не ошибиться в выборе угла скатов крыши, определяют три влияющих на него параметра:

  1. Силу ветра. Существуют карта распределения зон согласно силе, дующих в этой местности, ветров. Отнеся место строительство к одной из восьми зон, по справочным таблицам устанавливают рекомендованный угол наклона кровли. Чем сильнее порывы ветра, тем более пологие возводят скаты, чтобы предотвратить срывание кровельного материала.

    Создание проекта вальмовой крыши

  2. Количество годовых осадков. Территория нашей страны по снеговой нагрузке разбивается также на 8 зон. Чем больше впадает снега, чем дольше он лежит, тем более крутую кровлю монтируют. Большой угол наклона не задерживает на себе снег, позволяя ему свободно соскальзывать.

    Расчет высоты конька

  3. Выбор кровельного материала. Это двухсторонняя зависимость: можно выбрать кровлю в зависимости от уклона скатов, а можно наоборот. Чем более гладкий материал, тем меньший угол наклона необходим. Выходит, рубероид и другие рулонные материалы, настилают на пологие крыши, а металлочерепицу, профнастил – на крутые.

Расчет угла наклона скатов

Особенности стропильной системы

Стропильная система односкатной кровли незамысловата настолько, что ее элементы пересчитать на пальцах одной руки. Большей частью для ее изготовления необходима древесина. Опытные кровельные мастера советуют отдавать предпочтение дереву хвойных пород, в здоровом состоянии, обработанное антисептическим составом. Нанесение антипирена повышает уровень пожарной безопасности строений. Неосложнённая стропильная система состоит из следующих элементов:

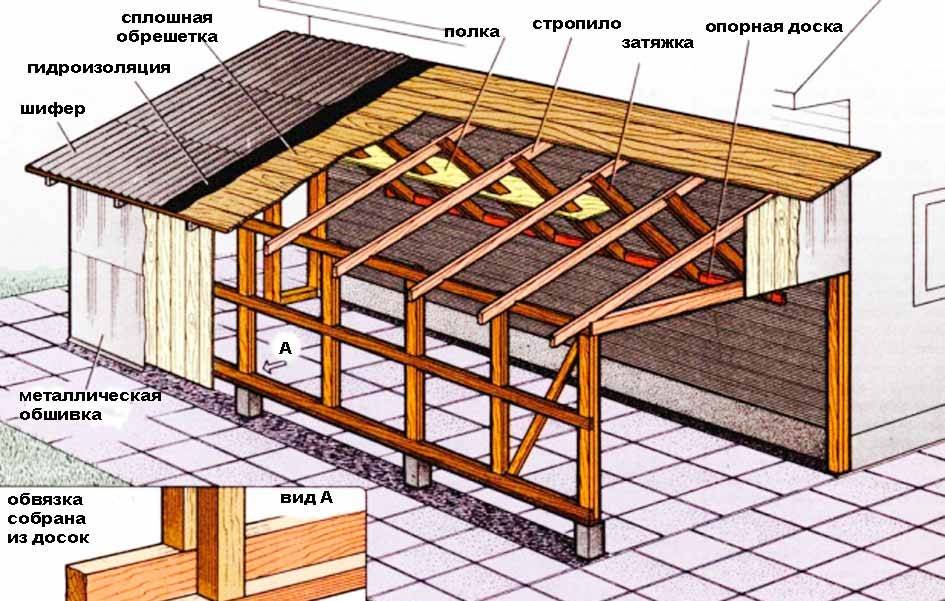

Конструкция гаража с односкатной крышей

  • Мауэрлат. Толстый, прочный брус сечением 150х150 мм, он служит в качестве опоры для конструкции кровли, своего рода фундаментом. Его укладывают на боковые стены, на которых будут лежать скаты. Мауэрлат распределяет вес крыши и передает его на несущие перегородки. Его крепят анкерными болтами к верхней части стен, заподлицо. Между мауэрлатом и материалом, из которого выполнен дом, располагают слой гидроизоляции, к примеру, рубероида.

    Расположение мауэрлата

  • Стропильные ноги. Брусья сечением 50х150 мм, задающие геометрию скатов. В односкатной крыше они являются висячими, то есть обоими концами опираются лишь на мауэрлат. Длина стропил превышает ширину гаража на 40-50 см для формирования свеса крыши, которые защищает стены от влаги. Если длина этого элемента больше 4,5 метров, то их усиливают стойками. Расстояние между стропилами выбирают в диапазоне от 60 до 120 см.
  • Свес. Расстояние, на которое окончание стропил выступает за периметр строения. Если длины стропильных ног не хватает для этого, их удлиняют, надставляя кобылки.
  • Фронтон. Треугольная часть стены, ограниченная скатом крыши и карнизом. В строительстве гаражей чаще всего ее выстраивают до возведения крыши, не обосабливая.
  • Обрешетка. Основа, на которую впоследствии настилают кровельный материал. Различают решетчатую и сплошную разновидности. Сплошная, изготавливаемая из листов влагостойкой фанеры, необходима для монтажа мягкой, рулонной кровли. Решетчатую выполняют из необрезной доски, она подходит для металлочерепицы, профнастила.

Стропила односкатной крыши

Процесс строительства

После того, как возведен каркас, монтируется односкатная крыша гаража. С помощью бригады или своими руками, установка не займет больше 1-2 дней, если придерживаться следующего плана:

  1. Установка мауэрлата. После гидроизоляции верхней части стены в ней и в мауэрлате просверливаются отверстия под анкерные болты. Их расположение рассчитывают так, чтобы они не попадали на места врезки стропильных ног. Известно, что нужно ограничить количество отверстий, чтобы не пострадала прочность мауэрлата.

    Способы установки мауэрлата

  2. Монтаж стропильных ног. Сначала напиливают стропильные ноги, на их концах выпиливают раз для крепления на мауэрлат. Затем устанавливают крайние стропильные фермы, между ними натягивают леску, ориентируясь по которой выставляют все остальные. В качестве крепежа используют гвозди.

    Монтаж стропил

  3. На стропила полосами настилают гидроизоляционную пленку, закрепляя ее рейками контр-обрешетки. Нахлест между полосами составляет 10-15 см.
  4. Прибивают обрешетку, сплошную или решетчатую, в зависимости от вида кровельного материала.

    Монтаж обрешетки

  5. Настил кровельного материала. Начиная с низа, листы металлочерепицы или ондулина укладывают с учетом нахлёста 10 см. Для крепления своими руками используют специальные оцинкованные саморезы с каучуковой головкой, которые при закручивании деформируются, закрывая собой отверстие.

    Настил кровельного материала

    Настил кровельного материала

  6. Низ скатов оформляют ветровой доской, устанавливают систему водостока. Лучше использовать пластиковые крепления желоба, устанавливаемые прямо на ветровую доску, так как они не подвержены коррозии.

Конструкция гаража

Своими руками построив гараж с односкатной кровлей, вы защитите свою машину от дождя, снега, холода и ветра. Она создаст максимально комфортные условия, ведь гараж для большинства автолюбителей как второй дом!

Видео-инструкция

Как построить гараж из дерева своими руками 5х3 с односкатной крышей — Строительный портал №1

При строительстве гаражей самыми популярными были и остаются односкатные крыши, особенно когда есть примыкающие постройки. Пологий скат одинаково эффектно смотрится хоть на дворце с кирпичными стенами, хоть на скромном каркасном боксе. Плюс — это быстро, просто и надёжно. Главное знать, какой материал и конструкция оптимально подойдут в вашем случае, и тогда можно с уверенностью начинать делать односкатную крышу для своего гаража.

Содержание статьи:

Основные характеристики односкатной крыши

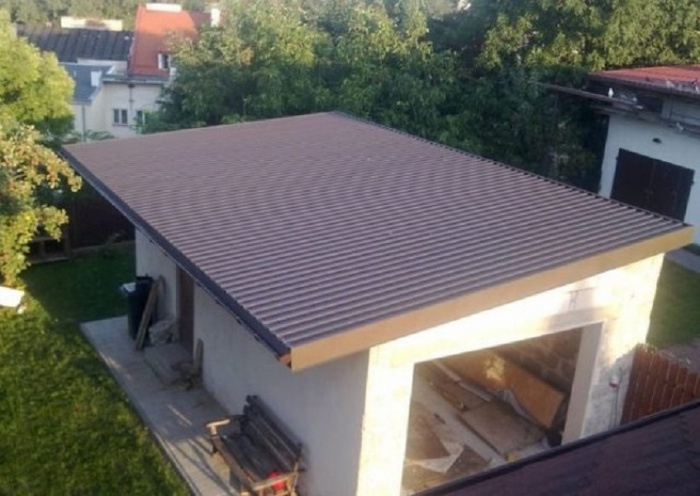

Односкатная крыша гаража

Односкатная крыша пригодна для любого кровельного материала

Односкатная крыша — это прямая плоскость, наклонённая в одну сторону и опирающаяся на несущие стены. Конструкция крыши стандартная и универсальная в выборе кровельного материала. Так называемая «односкатка» преимущественно устанавливается на здания хозяйственного назначения, но находит применение и в постройке домов.

Плюсы и минусы

Популярность односкатной кровли обусловлена рядом преимуществ:

  • Простота проектирования и последующего строительства;
  • Минимальный расход материалов;
  • Скорость возведения;
  • При правильном ориентировании уклона обеспечивается высокая прочность и устойчивость к неблагоприятным погодным условиям;
  • Позволяет максимально эффективно использовать подкровельное пространство;
  • Дождевые стоки и снег отводятся в одном определенном направлении;
  • Применимость всех известных видов кровельных материалов;
  • Отсутствие углов, представляющих потенциально ненадёжные места.

Конечно же, не бывает ничего идеального. Есть недостатки и у односкатной крыши, которые необходимо учесть при строительстве:

  • Нельзя обустроить мансарду, чердачное или подкровельное пространство;
  • Невозможно установить дополнительную хорошую теплоизоляцию, если она не рассчитывалась при строительстве;
  • При ветре со стороны высокой части односкатная крыша не отличается устойчивостью.

Основные параметры односкатной крыши

Односкатная крыша в разрезе

Односкатная крыша в разрезе

Часто приходится учитывать конструктивные особенности крыши исходя из материала стен, на которые она будет устанавливаться. В случае с односкатной конструкцией весь её вес будет распределяться вертикально вниз, что делает её независимой от материала стен, будь то керамзитобетон, пеноблок, дерево или профнастил.

От материала стен зависит длина свеса крыши: для металла свес относительно маленький – 10-20см, для дерева – 50-60см, а для кирпича, бетона и керамзитобетона – 30-40см.

При всей простоте односкатные крыши имеют несколько различных конструкций. Чаще такую крышу устанавливают на отдельно стоящих гаражах. Но бывает, что крыша объединяет несколько построек, либо является продолжением крыши дома. Также односкатная крыша может примыкать к стене соседнего строения.

Угол ската рассчитывается с учётом климатической зоны и исходя из кровельного материала:

  • Рулонные материалы – от 0 до 22 градусов,
  • Битумные, фальционные металлические кровли – от 3 градусов,
  • Волокнисто-цементный лист, профнастил, фальцевая кровля — от 5 градусов,
  • Все виды (металл, керамика, битум) черепицы, сланец – от 12 градусов,
  • Высокопрофильная керамическая штучная черепица, шифер – от 15 градусов.

В регионах и областях с небольшим количеством осадков и сильным ветром рекомендуется делать уклон не более 7 градусов, а в районах маловетреных – в 20-25 градусов. Пренебрегать данным фактором не стоит, иначе это либо приведёт к перерасходу материалов, либо высокую крышу попросту снесёт ветром.

Если вы хотите, чтоб односкатная крыша вписалась в архитектурный ансамбль, то лучше будет придерживаться угла наклона соседних крыш.

Расчёт

Расчет односкатной крыши

Расчёт односкатной крыши

Для проектирования в интернете можно найти массу программ, которые сами всё посчитают и рассчитают, исходя из основных параметров. Остаётся лишь замерить предполагаемый вес квадратного метра крыши и выяснить вес снежного покрова по справочнику.

Небольшие гаражные крыши до четырёх метров прекрасно выдержат балки, уложенные на стены. А вот большие крыши до шести метров требуют устройства подкосов, иначе стропила могут прогнуться или даже переломиться. Крыша свыше шести метров требует обустройства опорных колонн либо она должна опираться на несущие стены или перегородки.

Необходимые инструменты

Во избежание простоев из-за нелепых недочётов следует сразу же приготовить необходимые инструменты:

  • Обязательно приготовьте шуруповёрт. Если кровля металлическая, то лучше, чтоб он был проводной. Кровельные саморезы хорошо сажают аккумуляторы, а дрель может создать проблемы, так как наверняка будет срывать головки с кровельников
  • Для разметки подойдёт карандаш или маркер, а лучше и то, и другое, и ещё мелок на всякий случай. Все они по-разному ведут себя на разных материалах.
  • Для выведения горизонтальных размеров, потребуется строительный уровень. Не стоит слепо верить лазерным уровням, ведь самый точный гидроуровень (две колбочки, соединённые мягкой трубкой) – он не оставляет погрешности даже на самом большом расстоянии.
  • При использовании паро- или гидроизоляции приготовьте строительный степлер.
  • Молоток и, возможно, кувалда – для регулировки непокорных соединений.
  • Пила – на усмотрение, лучше цепная, но если есть настроение накачать мускулатуру, можно ограничиться ручной ножовкой.
  • Рулетка и угольник – для осуществления разметки и измерений.
  • Отвес.

Инструкция по возведению односкатной крыши гаража

Возведение односкатной крыши гаража

Процесс в самом разгаре

Если гараж будет отапливаемым, стоит предусмотреть вентиляцию кровли, которая осуществляется за счёт создания промежутков между кровлей и стропилами. В противном случае за счёт разницы температур будет происходить таяние снега и образование наледи на крыше.

Итак, вы подготовили всё необходимое, начертили чертёж или схему будущей крыши, и теперь можно приступать к работе.

  1. На стены из газобетона, керамзитобетона, пеноблока, кирпича или шлакоблока необходимо уложить слой гидроизоляции – подойдёт нарезанный полосами рубероид.
  2. Устанавливаем мауэрлат – это деревянная обвязка из бруса со стороной 10-15 см. Крепление обвязки к стене осуществляется посредством штырей или анкерных болтов.
  3. Если стены выполнены из бруса, то первые два пункта можно пропустить. Делаем пропилы под стропильную систему в местах касания перекрытий. Делается это для создания максимальной площади контакта в соединении.
  4. Для усиления соединения стропил с мауэрлатом дополнительно крепятся стальные уголки.
  5. Устанавливаем крайние стропила и натягиваем между ними шнур или толстую леску, она будет выступать в роли линейки для обеспечения ровной плоскости.
  6. На стропила для обеспечения прочности кровельного материала устанавливается обрешетка из бруска 50х50 мм под углом 90 градусов, но чаще применяют более дешёвую дюймовую доску низкого качества шириной 10-15 см.
  7. Застилаем гидроизоляцией – это может быть простой полиэтилен. Важно не допускать натяжки и обеспечить нахлёст между слоями не менее 10 см, слои крепятся снизу-вверх.
  8. Далее крепится кровельный материал согласно технологической инструкции к нему.

Если обустройство капитальных стен не вызывает вопросов, то с относительно хлипкими стенами из профнастила могут быть проблемы. В случае если для стен использовался каркас из П-образного профиля, стропила должны обязательно опираться на вертикальную стойку. В случае с более прочными материалами скелета, такими как профильная труба с квадратным сечением, устанавливается горизонтальная перекладина на стойки, которая и будет каркасом крыши.

Уход и эксплуатация

Односкатная крыша гаража

Односкатные крыши гаража не требуют тщательного ухода

Ухаживать за крышей хоть и несложно, но, тем не менее, необходимо, особенно в зимний период. В принципе, основной уход сводится к своевременной чистке снега и осмотру возможных повреждений и следов гниения древесины либо ржавчины.

Подводя итог, следует отметить простую истину, что скупой платит дважды. Не стоит экономить на влагоотталкивающих и противогрибковых покрытиях для деревянных конструкций, а также на кровельном материале. Если же вы не собираетесь подниматься на крышу для чистки снега, то потратьтесь на более мощную стропильную систему.



Source: garazhmechti.ru

Как сделать односкатную крышу гаража своими руками

При строительстве гаражей самыми популярными были и остаются односкатные крыши, особенно когда есть примыкающие постройки. Пологий скат одинаково эффектно смотрится хоть на дворце с кирпичными стенами, хоть на скромном каркасном боксе. Плюс — это быстро, просто и надёжно. Главное знать, какой материал и конструкция оптимально подойдут в вашем случае, и тогда можно с уверенностью начинать делать односкатную крышу для своего гаража.

Основные характеристики односкатной крыши

Односкатная крыша гаража

Односкатная крыша пригодна для любого кровельного материала

Односкатная крыша — это прямая плоскость, наклонённая в одну сторону и опирающаяся на несущие стены. Конструкция крыши стандартная и универсальная в выборе кровельного материала. Так называемая «односкатка» преимущественно устанавливается на здания хозяйственного назначения, но находит применение и в постройке домов.

Плюсы и минусы

Популярность односкатной кровли обусловлена рядом преимуществ:

  • Простота проектирования и последующего строительства;
  • Минимальный расход материалов;
  • Скорость возведения;
  • При правильном ориентировании уклона обеспечивается высокая прочность и устойчивость к неблагоприятным погодным условиям;
  • Позволяет максимально эффективно использовать подкровельное пространство;
  • Дождевые стоки и снег отводятся в одном определенном направлении;
  • Применимость всех известных видов кровельных материалов;
  • Отсутствие углов, представляющих потенциально ненадёжные места.

Конечно же, не бывает ничего идеального. Есть недостатки и у односкатной крыши, которые необходимо учесть при строительстве:

  • Нельзя обустроить мансарду, чердачное или подкровельное пространство;
  • Невозможно установить дополнительную хорошую теплоизоляцию, если она не рассчитывалась при строительстве;
  • При ветре со стороны высокой части односкатная крыша не отличается устойчивостью.

Основные параметры односкатной крыши

Односкатная крыша в разрезе

Односкатная крыша в разрезе

Часто приходится учитывать конструктивные особенности крыши исходя из материала стен, на которые она будет устанавливаться. В случае с односкатной конструкцией весь её вес будет распределяться вертикально вниз, что делает её независимой от материала стен, будь то керамзитобетон, пеноблок, дерево или профнастил.

От материала стен зависит длина свеса крыши: для металла свес относительно маленький – 10-20см, для дерева – 50-60см, а для кирпича, бетона и керамзитобетона – 30-40см.

При всей простоте односкатные крыши имеют несколько различных конструкций. Чаще такую крышу устанавливают на отдельно стоящих гаражах. Но бывает, что крыша объединяет несколько построек, либо является продолжением крыши дома. Также односкатная крыша может примыкать к стене соседнего строения.

Угол ската рассчитывается с учётом климатической зоны и исходя из кровельного материала:

  • Рулонные материалы – от 0 до 22 градусов,
  • Битумные, фальционные металлические кровли – от 3 градусов,
  • Волокнисто-цементный лист, профнастил, фальцевая кровля — от 5 градусов,
  • Все виды (металл, керамика, битум) черепицы, сланец – от 12 градусов,
  • Высокопрофильная керамическая штучная черепица, шифер – от 15 градусов.

В регионах и областях с небольшим количеством осадков и сильным ветром рекомендуется делать уклон не более 7 градусов, а в районах маловетреных – в 20-25 градусов. Пренебрегать данным фактором не стоит, иначе это либо приведёт к перерасходу материалов, либо высокую крышу попросту снесёт ветром.

Если вы хотите, чтоб односкатная крыша вписалась в архитектурный ансамбль, то лучше будет придерживаться угла наклона соседних крыш.

Расчёт

Расчет односкатной крыши

Расчёт односкатной крыши

Для проектирования в интернете можно найти массу программ, которые сами всё посчитают и рассчитают, исходя из основных параметров. Остаётся лишь замерить предполагаемый вес квадратного метра крыши и выяснить вес снежного покрова по справочнику.

Небольшие гаражные крыши до четырёх метров прекрасно выдержат балки, уложенные на стены. А вот большие крыши до шести метров требуют устройства подкосов, иначе стропила могут прогнуться или даже переломиться. Крыша свыше шести метров требует обустройства опорных колонн либо она должна опираться на несущие стены или перегородки.

Необходимые инструменты

Во избежание простоев из-за нелепых недочётов следует сразу же приготовить необходимые инструменты:

  • Обязательно приготовьте шуруповёрт. Если кровля металлическая, то лучше, чтоб он был проводной. Кровельные саморезы хорошо сажают аккумуляторы, а дрель может создать проблемы, так как наверняка будет срывать головки с кровельников
  • Для разметки подойдёт карандаш или маркер, а лучше и то, и другое, и ещё мелок на всякий случай. Все они по-разному ведут себя на разных материалах.
  • Для выведения горизонтальных размеров, потребуется строительный уровень. Не стоит слепо верить лазерным уровням, ведь самый точный гидроуровень (две колбочки, соединённые мягкой трубкой) – он не оставляет погрешности даже на самом большом расстоянии.
  • При использовании паро- или гидроизоляции приготовьте строительный степлер.
  • Молоток и, возможно, кувалда – для регулировки непокорных соединений.
  • Пила – на усмотрение, лучше цепная, но если есть настроение накачать мускулатуру, можно ограничиться ручной ножовкой.
  • Рулетка и угольник – для осуществления разметки и измерений.
  • Отвес.

Инструкция по возведению односкатной крыши гаража

Возведение односкатной крыши гаража

Процесс в самом разгаре

Если гараж будет отапливаемым, стоит предусмотреть вентиляцию кровли, которая осуществляется за счёт создания промежутков между кровлей и стропилами. В противном случае за счёт разницы температур будет происходить таяние снега и образование наледи на крыше.

Итак, вы подготовили всё необходимое, начертили чертёж или схему будущей крыши, и теперь можно приступать к работе.

  1. На стены из газобетона, керамзитобетона, пеноблока, кирпича или шлакоблока необходимо уложить слой гидроизоляции – подойдёт нарезанный полосами рубероид.
  2. Устанавливаем мауэрлат – это деревянная обвязка из бруса со стороной 10-15 см. Крепление обвязки к стене осуществляется посредством штырей или анкерных болтов.
  3. Если стены выполнены из бруса, то первые два пункта можно пропустить. Делаем пропилы под стропильную систему в местах касания перекрытий. Делается это для создания максимальной площади контакта в соединении.
  4. Для усиления соединения стропил с мауэрлатом дополнительно крепятся стальные уголки.
  5. Устанавливаем крайние стропила и натягиваем между ними шнур или толстую леску, она будет выступать в роли линейки для обеспечения ровной плоскости.
  6. На стропила для обеспечения прочности кровельного материала устанавливается обрешетка из бруска 50х50 мм под углом 90 градусов, но чаще применяют более дешёвую дюймовую доску низкого качества шириной 10-15 см.
  7. Застилаем гидроизоляцией – это может быть простой полиэтилен. Важно не допускать натяжки и обеспечить нахлёст между слоями не менее 10 см, слои крепятся снизу-вверх.
  8. Далее крепится кровельный материал согласно технологической инструкции к нему.

Если обустройство капитальных стен не вызывает вопросов, то с относительно хлипкими стенами из профнастила могут быть проблемы. В случае если для стен использовался каркас из П-образного профиля, стропила должны обязательно опираться на вертикальную стойку. В случае с более прочными материалами скелета, такими как профильная труба с квадратным сечением, устанавливается горизонтальная перекладина на стойки, которая и будет каркасом крыши.

Уход и эксплуатация

Односкатная крыша гаража

Односкатные крыши гаража не требуют тщательного ухода

Ухаживать за крышей хоть и несложно, но, тем не менее, необходимо, особенно в зимний период. В принципе, основной уход сводится к своевременной чистке снега и осмотру возможных повреждений и следов гниения древесины либо ржавчины.

Подводя итог, следует отметить простую истину, что скупой платит дважды. Не стоит экономить на влагоотталкивающих и противогрибковых покрытиях для деревянных конструкций, а также на кровельном материале. Если же вы не собираетесь подниматься на крышу для чистки снега, то потратьтесь на более мощную стропильную систему.

Односкатная крыша для гаража своими руками

Можно только позавидовать тем автовладельцам, которые имеют или получили возможность возвести собственный настоящий гараж. Зная менталитет наших мужчин, можно с высокой долей достоверности утверждать, что подавляющее большинство «счастливчиков» примется за собственноручное строительства «дома» для своей машины. В наше время предоставляется немало возможностей по выбору материалов для строительства гаража – как с позиций простоты самостоятельного возведения, так и с точки зрения максимальной экономичности.

Односкатная крыша для гаража своими руками

Односкатная крыша для гаража своими руками

Любую постройку всегда венчает крыша, и если, опять же, ориентироваться на минимальные затраты, то оптимальным вариантом становится односкатная ее конструкция. Кроме того, проблемы какой-то особой декоративности, как правило, отступают на второй план, уступая место надежности конструкции и скорости ее монтажа. Именно такими качествами и обладает упомянутый вариант. Итак, односкатная крыша для гаража своими руками: от проведения необходимых расчётов до особенностей монтажа – в настоящей публикации.

В чем достоинства односкатной крыши, есть ли недостатки?

Содержание статьи

  • 1 В чем достоинства односкатной крыши, есть ли недостатки?
  • 2 Варианты односкатной крыши гаража
  • 3 Основные параметры односкатной крыши гаража, проведение их расчетов
    • 3.1 Направление уклона кровли
    • 3.2 Определение крутизны ската
    • 3.3 Как придать скату заданный угол уклона?
      • 3.3.1 Калькулятор расчета превышения стены для обеспечения необходимой крутизны односкатной кровли
    • 3.4 Определяемся с длиной стропил
      • 3.4.1 Калькулятор расчета длины стропил для односкатной крыши
    • 3.5 Сечение стропил, шаг установки
      • 3.5.1 Калькулятор расчета распределенной нагрузки на стропила односкатной крыши
  • 4 Монтаж односкатной крыши гаража
    • 4.1 Видео: пример монтажа односкатной крыши

Итак, гараж в большинстве случаев рассматривается именно как подсобное техническое помещение, поэтому при его проектировании и строительстве обычно господствует утилитарный подход – простота, надежность, создание эффективной защиты автомобиля от попадания атмосферных осадков. Именно поэтому такую популярность в данном случае имеют односкатные кровли.

  • Такая конструкция – несложна для самостоятельных расчетов. В основе ее лежит треугольник – самая «жесткая» изо всех двухмерных фигур, которая описывается простыми и понятными геометрическими соотношениями.
Односкатная крыша – это несложная конструкция для расчетов и самостоятельного возведения

Односкатная крыша – это несложная конструкция для расчетов и самостоятельного возведения

  • Стоимость материалов и комплектующих всегда значительно ниже, чем для даже самой простой двускатной крыши. Важно, что экономия пиломатериалов в данном случае ни в коей мере не сказывается на надежности конструкции.
  • Монтаж односкатной кровельной системы – прост и интуитивно понятен. Для самостоятельного возведения такой конструкции вовсе не обязательно быть квалифицированным мастером – при соблюдении технологических рекомендаций с подобной задачей способен справиться любой владелец гаража. Это ещё один «плюс» в плане экономичности строительства – нет нужды прибегать к найму специалистов.
  • Еще одно достоинство – скорость выполнения работ. Перекрыть гараж односкатной крышей можно в считаные дни, тогда как при выборе более сложной стропильной системы и времени потребуется значительно больше.

Правда, хозяину гаража при выборе односкатной крыши придется смириться с некоторыми ее недостатками:

  • Односкатная крыша в большей степени подвержена снеговой нагрузке –за счет небольшого уклона на ее поверхности могут образовываться сугробы. Это обязательно следует учесть при проведении расчетов.
  • Такая конструкция или вовсе не предполагает чердачного помещения, или же его эксплуатационные возможности будут существенно ограничены.
Чердака при односкатной конструкции крыши или вовсе нет, или же он будет маленьким и мало функциональным

Чердака при односкатной конструкции крыши или вовсе нет, или же он будет маленьким и мало функциональным

  • Существуют определенные сложности с обеспечением качественной термоизоляции такого гаража, особенно в том случае, если проектом не предполагается наличие хотя бы небольшого чердачного помещения.
  • Наконец, не всем нравится внешний вид односкатной кровли, не предполагающий каких-либо декоративных изысков. Впрочем, это дело вкуса, да и при желании односкатную кровлю вполне можно вписать в общий «архитектурный ансамбль» своих загородных владений. Для многих этот недостаток вообще не является существенным.

Варианты односкатной крыши гаража

Система односкатной крыши представляет собой ряд уложенных параллельно друг другу стропил, расположенных таким образом, что один их конец поднят относительно другого на определенную высоту, для создания уклона. Стропила становятся основание для монтажа необходимой обрешетки, а уже она, в свою очередь – для настила выбранного кровельного покрытия.

Превышение одного края стропил на другим может обеспечиваться несколькими способами:

  • Еще в процессе проектирования гаража одна из стенок планируется выше противоположной, на величину (о расчете такого превышения будет рассказано чуть ниже). Двум другим стенам в этом случае придается форма трапеции.
Одна стена гаража сразу возводится выше противоположной.

Одна стена гаража сразу возводится выше противоположной.

Такой подход очень часто практикуется в каркасном строительстве. Еще при составлении чертежей предусматривается, что высота опорных вертикальных стоек каркаса с одно стороны будет выше. Таким образом, на разной высоте, с соблюдением необходимой ?Н окажутся и брусья верхней обвязки, который будут играть роль мауэрлата. В итоге сразу закладывается готовая система односкатной крыши, на которую останется только смонтировать стропила, а затем - нужную обрешетку.

В каркасном строительстве уклон ската кровли обеспечивается разницей по высоте вертикальных стоек противоположных стен.

В каркасном строительстве уклон ската кровли обеспечивается разницей по высоте вертикальных стоек противоположных стен.

Какие стены станут различаться по высоте, безусловно, будет зависеть от выбранного направления ската.

- Это может быть поперечный уклон, в сторону одной из боковых сторон гаража. Такой способ привлекает тем, что стропила получаются короче, и часто можно обойтись простейшей схемой, без создания для них дополнительных опор.

- Другой вариант, когда фасадная стена строения выше задней, и тогда уклон ската организуется назад. Длина строил в таком случае, применительно к гаражу, уже достигает 5?6 и даже более метров, и без их усиления уже не обойтись.

  • Если по проекту обе стены здания – одинаковой высоты, или же односкатная крыша возводится на ранее сооруженную постройку, то организовать уклон стропил можно подстановкой под них в одной стороны стоек той же высоты ?Н. Стойки поверху обычно объединяются брусом обвязки, который и станет выполнять функцию мауэрлата.
Стены одинаковой высоты, и с одной из сторон под стропильные ноги устанавливаются стойки.

Стены одинаковой высоты, и с одной из сторон под стропильные ноги устанавливаются стойки.

В этом случае фасадную часть кровельной конструкции и остающиеся открытыми фронтонные треугольники после монтажа стропильной системы просто зашивают деревом или иным материалом, по своему усмотрению.

Искусственная фасадная стенка односкатной кровли – стойки с верхним обвязочным брусом, и дощатая обшивка.

Искусственная фасадная стенка односкатной кровли – стойки с верхним обвязочным брусом, и дощатая обшивка.

Такой подход нередко позволяет достичь экономии при возведении капитальных стен гаража – меньше уйдет кирпича или блоков, а сам процесс кладки пройдет быстрее – нет нужды выводить дополнительные боковые трапециевидные стенки фронтонов.

  • Если стенки одинаковой высоты, то прибегают и к другому приему – на «земле» монтируют стропильные фермы, а затем уже устанавливают их с определенным шагов на мауэрлат.
Конструкция крыши представляет собой «анфиладу» установленных стропильных ферм

Конструкция крыши представляет собой «анфиладу» установленных стропильных ферм

Обычно в ходе работы изготавливается одна такая ферма, тщательно примеряется и подгоняется к месту. Ну а затем она становится шаблоном для «клонирования» - по ее образцу изготавливаются остальные, в удобных условиях на земле. Когда все фермы готовы – переходят к окончательному монтажу. Нижние углы ферм крепятся к мауэрлату, верхние – обвязываются между собой брусом, создавая единую жесткую конструкцию.

Такой подход особенно удобен, когда большое расстояние между стенами обязывает строителя усиливать стропила. А ферма уже сама по себе является жестким конструктивным элементом, так как сочетает в себе и своеобразную балку перекрытия, и стропильную ногу, с установленными между ними усиливающими перемычками – стойками или подкосами.

Стропильная ферма сочетает в себе свойства и балки перекрытия, и стропильной ноги

Стропильная ферма сочетает в себе свойства и балки перекрытия, и стропильной ноги

Еще одно очевидное удобство – в таком гараже намного проще будет подшить потолок, при необходимости еще и утеплив его – горизонтальные балки ферм предоставляют для этого все возможности.

Еще один вариант – когда гараж пристраивается к готовой сплошной стене уже ранее возведенного капитального здания.

Еще один вариант – гараж пристраивается к уже ранее возведенному зданию.

Еще один вариант – гараж пристраивается к уже ранее возведенному зданию.

В этом случае один конец стропил опирается на установленные на стене на определенной высоте кронштейны или опорный брус, а второй – на вертикальные стойки с обвязкой – в случае каркасной конструкции, или на мауэрлат пристроенной рядом стены. В любом случаC эта т

Односкатная крыша для гаража

Наличие машины – не единственный повод стать владельцем гаража. Для мужчины это второй дом, особенно, если сделанный он своими руками. Экономическая сторона вопроса играет не последнюю роль при изучении многочисленных проектов. Выбор типа фундамента, материала для стен неизменно сопровождается поиском практичной конфигурации кровли. Устройство односкатной крыши гаража является оптимальным вариантом с позиции сокращения расходов на строительство. Публикация посвящена нюансам проектирования и возведения односкатной конструкции.

Характеристика односкатной крыши

Жилые дома с односкатной крышей встречаются крайне редко, экономичная конфигурация больше подходит для построек хозяйственного назначения: сараев, бань и гаражей. Простой план и легкий монтаж – основные факторы популярности подобной формы. Незамысловатый внешний вид не является преградой при обустройстве гаража, лаконичность сейчас ценится.

Любая конфигурация крыши обладает рядом положительных и негативных моментов, тем более для автодома выбор невелик. Крыше гаража односкатной формы свойственно несколько недостатков:

  • Конструкция препятствует легкому сходу снежного покрова. Критического образования сугробов и наносов можно избежать при расчете правильно угла наклона ската. Допущенная ошибка в проектировании способна спровоцировать деформацию односкатной крыши в результате повышенных нагрузок.
  • Возможность эксплуатации чердачного или мансардного помещения практически отсутствует. Единственный вариант – значительный угол наклона позволит частично задействовать пространство крыши для размещения предметов быта.
  • Односкатная конфигурация усложняет процесс оформления теплоизоляции гаража, особенно, если в проекте отсутствует чердачное помещение.
  • Внешний вид иногда вызывает разочарование у приверженцев классической двускатной формы. Но большинство владельцев гаражей не акцентируют внимание на этом пункте.

Незначительные отрицательные моменты односкатной конфигурации перекрывают весомые достоинства:

  • Экономия. Достигается за счет сокращения расходов материала, особенно весомым является пункт на закупку древесины для стропильной системы. Причем надежность односкатной кровельной конструкции гаража не уступает другим вариантам обустройства крыши.
  • Доступность самостоятельного монтажа за счет легкого процесса сборки стропильной системы. Оформление крыши гаража своими руками помогает дополнительно сэкономить на наемных рабочих.
  • Скорость возведения. По сравнению с двускатными конструкциями, односкатный вариант формируется гораздо быстрее.
  • Длительная безукоризненная эксплуатация. Грамотно подготовленный и воплощенный в жизнь проект предусматривает качественную вентиляцию крыши гаража. Как следствие, воздушные потоки препятствуют образованию конденсата, поэтому условия для увлажнения и последующего гниения элементов стропильной системы крыши односкатной формы отсутствуют.

Оценить экстерьер гаража с односкатной крышей поможет фото пример:

Нюансы проектирования

Несмотря на простоту оформления односкатной крыши, к этапу проектирования следует отнестись со всей серьезностью. Просчеты неминуемо приведут в дальнейшем к плачевным результатам.

Направление уклона

Проектирование односкатной конструкции начинают с определения направления уклона ската. Преобладающим ориентиром является направление ветра, факторы удобства и легкости монтажа стропил отодвигаются на второй план.

Важно! Рекомендации по монтажу уклона крыши гаража именно на наветренную сторону имеют под собой веские основания. Такое расположение способствует прижиманию кровельной конструкции вниз при сильных потоках воздуха. Несоблюдение условия приведет к формированию подъемной силы, действующей на односкатную крышу.

Даже если гараж закрывают более высокие здания, особенности участка могут спровоцировать разрушительное действие ветра. Дизайн территории или расположение на рядом стоящем здании ливневки также имеет значение при решении вопроса.

Определение крутизны

Найти оптимальную крутизну ската, выраженную в градусах (α), следующий этап проектирования. Односкатная крыша для гаража обычно имеет угол наклона 25о, максимально допустимая величина – 30о. Превышение параметра увеличивает уязвимость односкатной крыши к ветровой нагрузке, второй аспект – нелепость при визуальном восприятии. Уклоны, не достигающие 10о, провоцируют увеличение снеговой нагрузки на кровлю гаража, в период оттепелей отток воды затрудняется.

Тип кровельного покрытия гаража – очередной фактор, оказывающий существенное влияние при определении угла односкатной крыши. Если владелец заранее определился с декором кровли исходя из общего дизайна, характеристика материала учитывается при составлении проекта. Приведенная ниже схема поможет определиться с подходящим кровельным материалом гаража для различных углов наклона односкатной крыши.

Числа в кружочках обозначают материал кровли и минимально допустимую крутизну уклона, при которых дальнейшая эксплуатация гаража не принесет неприятностей и разочарований.

Изложенную информацию можно условно разделить на три фактора, которыми руководствуются при расчете крутизны односкатной крыши:

  • Особенности климатических условий региона, в котором планируется возвести гараж с односкатной крышей. Пологие сооружения, где крутизна не достигает 10о, можно обустраивать в регионах с высокой ветровой нагрузкой при условии отсутствия обильных осадков. Выбор крутизны односкатной крыши в пределах 20-25одопускается при отсутствии существенных воздушных потоков или если гараж является пристройкой к основному зданию.
  • Материал кровельного покрытия. Для пологих крыш гаража активно применяются рулонные материалы (полимерные, битумные или комбинация обоих видов). При крутизне 15-20о крышу гаража рекомендуется оформить металлическими листами или шифером. Для более высокого угла односкатной кровли подойдет металлочерепица или профнастил.
  • Сочетание с покрытием расположенного рядом здания приветствуется. Если достичь одинаковой фактуры не представляется возможным, стоит позаботиться хотя бы о цветовом сочетании односкатной кровли гаража и близлежащих построек.

Органичность участка с гаражом прослеживается на следующем фото:

Особенности стропильной системы

Простая конструкция стропильной системы не лишена нюансов, о которых следует помнить при проектировании односкатной крыши. Площадь ската учитывает наличие свесов, основным предназначением которых является защита гаража от осадков. Тип материала, используемого при возведении стен, также имеет значение:

  • Каркасный гараж, обшитый металлом, должен обладать минимальными свесами в 10- 20 см.
  • Срубы оборудуются свесами в пределах 50- 60 см.
  • Крыша гаража из кирпича или бетона имеет свесы по 30- 40 см.

В отдельных случаях свес односкатной крыши удлиняют для образования навеса перед входом или вдоль стенки. Подобную конструкцию дополнительно поддерживают опоры, установленные на фундамент. Когда с геометрией покончено, переходят к расчету стропильной системы. Передвижения человека по односкатной кровле обычно не предусматриваются.

Показатели, которые потребуется узнать:

  • Нагрузка кровельного покрытия на 1 м2 стропил без учета крутизны односкатной крыши.
  • Масса обрешетки, приходящейся на 1 м2. С этой целью используется фанера, доска или ОСП.
  • Если крышу гаража планируется утеплить, учитывается вес теплоизоляционных материалов.
  • Масса снеговой нагрузки свойственной региону, где обустраивается гараж.

Внимание! Степень сложности каркаса напрямую зависит от площади, которую планируется перекрыть.

Прослеживается следующая закономерность:

  • Максимально простой стропильный каркас получается при размере пролета до 4,5 м. Он состоит из стропильных ног, установленных параллельно, и мауэрлата или равнозначной ему конструкции.
  • Пролет гаража от 4,5 до 6,0 м нуждается в более сложном перекрытии. Значительная длина стропильной ноги провоцирует провисание или кручение элементов системы. Укрепление подкосами способствует повышению жесткости конструкции односкатной крыши и отсутствию деформации.
  • Превышение показателя 6 м обязывает разделить стропильную систему гаража на условные сегменты. Между ними располагается прогонный элемент с вертикальными опорами. Прогонная рама также нуждается в опоре.

Если гараж с односкатной крышей рассчитан на одно авто, оптимальные габариты внутреннего пространства составляют 3,5х5,5 м. Для таких параметров достаточно конструкции, описанной в первом или втором пункте. Поперечное относительно длинных стен расположение ската не предусматривает монтаж дополнительных элементов.  Если уклон идет вдоль длинных стен, стропильные ноги подпирают подкосами. Оптимально составить два проекта стропильной системы для крыши односкатного типа, после чего выбрать наиболее выгодный вариант с экономической и технологической точки зрения.

Возможные схемы стропильной конструкции односкатной крыши приведены на фото:

Строительный процесс

Крыша гаража односкатной формы обладает примитивной стропильной системой. Древесину для нее предпочтительно выбрать хвойных пород. Предварительная обработка антисептиками и антипиренами продлит срок службы кровельной конструкции. Гараж, пристроенный к основному зданию, значительно сокращает смету строительства. И не только за счет наличия смежной стены, необходимость в подведении коммуникаций также отсутствует.

Следующий алгоритм поможет разобраться в вопросе, как сделать односкатную крышу на гараже:

  • Монтаж мауэрлата. Верхняя часть стены гаража покрывается гидроизоляционным материалом. В мауэрлате и стене готовятся отверстия для анкерных болтов. Сохранить прочность мауэрлата поможет их ограниченное количество. Точка установки крепежных деталей рассчитывается таким образом, чтобы избежать совпадений с участком врезки стропильных ног.
  • Монтаж стропильной системы. После нарезки элементов стропильной конструкции, на концах ног готовят пазы для фиксации на мауэрлат.

  • Обустройство односкатной крыши начинают с крепления крайних стропильных ферм.
  • Для ровной установки остальных элементов между крайними фермами натягивают леску, по которой и ориентируются в процессе монтажа. Функцию крепежных элементов выполняют гвозди.
  • Стропила застилаются гидроизоляционным материалом, фиксация проводится рейками контр-обрешетки.
  • Качественной гидроизоляции односкатной крыши способствует монтаж гидроизоляции внахлест 10- 15 см.
  • Исходя от типа кровельного покрытия, идет монтаж обрешетки – сплошной или решетчатой.
  • Монтаж односкатной крыши продолжается креплением кровельного покрытия. Ондулин или металлочерепецу начинают фиксировать снизу внахлест с каждым последующим листом. Саморезы с каучуковой головкой – оптимальный вариант крепежных деталей, которые закрывают собой отверстие в результате деформации.
  • Внизу скат дополняется ветровой доской и системой водостока.

Заключение

На этом основные этапы по обустройству гаража с односкатной крышей закончены. Следование рекомендациям исключит риск протекания или деформации конструкции, а автомобиль получит надежную защиту от неблагоприятных условий.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
