Как залить яму в гараже. Подготавливаем материал

Как залить яму в гараже. Подготавливаем материал

Когда проект ямы готов, позаботьтесь о строительных материалах. Вам потребуется: цемент, щебень, песок. Это для заливки пола и стен. Цемент лучше выбрать ПЦ марки 400, а песок – на ваше усмотрение. Лучше, конечно, крупный и без примесей. Кроме заливки стены нужно армировать. Для этих целей приобретите металлическую сетку. Конструкция должна быть надежной, поэтому не забудьте про стальные уголки, которые сваривают в раму и крепят в яму сверху и по периметру. Здесь же пригодятся стальные пруты. Ими соединяют усы в раме.

Далее нужно определить, будет ли конструкция монолитной или кирпичной. Одни форумчане считают, что оптимальное решение – яма монолитом. Другие предлагают стены просто обложить кирпичом, можно – б/у – выйдет дешевле, а для смотровой ямы это не принципиально. Кладку желательно также армировать – 6-8 мм арматурой в шов и/или кладочной сеткой. При желании стены можно заштукатурить.

Влага – коварный враг подземных построек. Поэтому важно обеспечить гидроизоляцию конструкции, она будет особенно актуальной в момент таяния снега и продолжительных дождей.

Для этого понадобится рубероид и глина.

domk , владелец гаража в ГСК с 25-летним стажем, считает, что если грунтовые воды поднимаются выше уровня пола, то никакая гидроизоляция не спасет.

domk (Участник FORUMHOUSE):

Все 80 гаражей нашего ГСК, стоящего на плывуне, от этого страдают. Победил только один человек: выстилал корыто гидроизола по бетонному основанию, сверху – стяжка, по бокам тоже (опалубка из шифера так и осталась). Сам я предпринимал две попытки спастись. Не смог. В итоге просверлил в полу дыру 11 см, пробурил скважину (через метр уже стоит вода, которая по весне поднимается) и загнал туда канализационную трубу.

Теперь вода в гараже форумчанина легко приходит, но так же легко уходит. Кто-то откачивает воду насосами. Можно сделать глобальный дренаж – считает domk – или кессон (дорого и трудоемко).

Он же «смирился и живет в гармонии».

Также в смотровой яме нужно сделать вентиляцию. Многие делают выход из ямы в вентиляцию всего гаража. Но можно сделать и отдельную вентиляционную трубу.

Т образная смотровая яма в гараже. Способы гидроизоляции

Смотровая яма в гараже может быть защищена от проникновения влаги двумя способами: при помощи наружной гидроизоляции, которая выполняется исключительно в процессе строительства, и внутренней, которую можно сделать и во время эксплуатации.

Наружная защита

Если в месте строительства гаража грунтовые воды находятся глубоко, ниже чем 2,5 метра и даже весной или после обильных дождей выше не поднимаются, можно обойтись и без гидроизоляции. С другой стороны, гидрологическая ситуация постоянно меняется, и там где раньше было сухо, может появится вода. Если смотровая яма в гараже уже построена, наружную гидроизоляцию не сделаешь. Остается только использовать пропитки глубокого проникновения чтобы уменьшить гигроскопичность стенок. Потому, если есть возможность, наружную изоляцию сделайте в любом случае.

Второй способ наружнойгидроизоляции

Как предотвратить попадание влаги в смотровую яму в гараже? Чаще всего используют гидроизоляционные пленки или мембраны (бутилкаучук, акваизол и т.п.).  Их укладывают полотнищами, застилая котлован от одного края до другого, с выпуская по 10-15 см с каждой стороны ямы на пол гаража. Полотнища укладывают внахлест. Они должны перекрываться не менее чем на 15 см. Чтобы получить более герметичный стык, их склеивают двухсторонним скотчем, можно в две полосы — в начале и конце «перехлеста». Пленку хорошо расправляют, чтобы она плотно прилегала к стенкам котлована. При дальнейших работах важно не повредить мембрану.

Внутренняя гидроизоляция

Внутренняя гидроизоляция — это обычно пропитка стен обмазочной гидроизоляцией. Если есть возможность — составом для бассейнов. Он создает водонепроницаемую плотную пленку, очень напоминающую резину. Она  и имеет голубой цвет и после застывания хорошо моется. Обрабатывать этим составом лучше стенки два раза, а можно и больше.

Пропитка глубокого проникновения в разы снижает гигроскопичность материала

Еще вариант — грунтовка глубокого проникновения на основе цемента. Содержащихся в ней полимерные частицы блокируют капилляры, по которым влага проникает сквозь толщу материала. Одна такая обработка в разы снижает гигроскопичность материала. В случае с водой в яме гаража необходима, как минимум, двукратная обработка (а лучше еще и больше).

Устройство кессона

Есть еще один вариант спастись от грунтовых — сделать металлический кессон. Варят из листового металла короб соответствующих размеров, обрабатывают антикоррозионными составами, затем устанавливают в котлован. Если сварные швы сделаны герметично, воды не будет, но может возникнуть другая проблема. При большом количестве вода может выдавить кессон. Говорят, что он «всплывает».

Чтобы избежать такой ситуации, к бокам кессона снаружи приваривают уголки, пруты, которые уходят на 1-1,5 метра в грунт. Чтобы при этом объем земляных работ не был очень уж большим (котлован с учетом этих распорок получается большой), можно схитрить. Перед установкой кессона вбить в грунт уголки или металлические стержни, выпустив их концы наружу. Приварить их к корпусу кессона можно после установки. Котлован все-таки придется делать больше (варить надо снаружи), но его размеры будут все-таки меньше. Второй плюс такого способа — стержни будут забиты в плотный грунт, а значит — будут лучше держать кессон.

Еще один способ исключить»всплытие» кессона — сделать на некоторой высоте в стене дырку. Если вода поднимется до ее уровня, она начнет заливаться внутрь. Воду впоследствии можно откачать, главное, чтобы все осталось на месте. Устроенная по такому принципу смотровая яма в гараже, простояла более 20 лет — пока не проржавел металл.

Приямок для сбора воды

Если яма уже построена, а обмазочная гидроизоляция или пропитка не дали требуемого результата, надо или устраивать дренажную систему вокруг гаража, или собрать воду в одном месте. Для этого в гаражной смотровой яме, в одном из ее концов, делают приямок. В нем скапливается вода, откуда ее выкачивают насосом. Чтобы работала система в автоматическом режиме, ставят датчик наличия воды, который при срабатывании включает насос.

Под приямок делают опалубку, заливают бетоном. Потом делают гидроизоляцию приямка вместе с гидроизоляцией всей ямы. Для надежности можно поставить внутрь еще и металлический кессон.

Забетонировали, кессон придавили грузом

Теперь вода в кессоне

Это металлический кессон для приямка

Сделали гидроизоляцию, из приямка откачиваем воду погружным насосом. Одновременно собираем армирующий каркас для бетонных стен смотровой ямы

Выкопан приямок, установлена опалубка

Так как полностью от сырости в этом случае избавиться не получается, на пол ямы сбивают дощатый настил. Чтобы доски на гнили, их можно пропитать отработкой. Если не нравится ее запах, возьмите специальную пропитку для древесины, имеющей непосредственный контакт с грунтом (Сенеж Ультра, например).

Смотровая яма в гараже из бетона.

Здравствуйте!
Все таки мы докопали смотровую яму)
Решили немного обозначить края стен. Для этого по периметру забили в землю профиля и обшили мягким ЭППС,

далее, т.к. внизу уже знатная тяпучка, на пол тоже кинули несколько листов. Расстелили пленку (для гидроизоляции), армирующую сетку и каркас для заливки пола.После, залили пол (как оказалось позже — черновой) смесью пескобетона м300.и оставили сохнуть)Через день возникла одна проблема. Обсыпалась часть одной стены, сломала ЭППС и упала на не высохший пол, порвало пленку…Печаль… Как бетон встал, залез, все вычистил, укрепил немного стену. Дырку в пленке толком так и не нашел. Решили сделать максимальный перехлест пленок пола и стен, глядишь перекроет дырку))Потом занялись подготовкой к заливке стен. Уложили пленку, закрепили армирующую сетку, с стены заложил еще по 3 продольных арматуры, сделали опалубку из листов ОСП-3 (в пленке) и доски на 50мм. Все, готовы заливать стены)) (все это делали с братом)На следующий день был заказан бетон, но не миксер, т.к. с него толком не зальешь. На улице сделали опалубку с пленкой для слива бетона.Позвал друзей на помощь. Любимая жена тоже готова к труду)Привезли бетон. Все за работу) Весь перетаскали ведрами и залили в стены!) Прошли вибратором. Стены залиты на высоту 1500мм с расширением сверху для полки, т.к., я уже говорил, — яма уже, чем планировалась. Толщина стены ~ 100 мм.На следующий день, пока сохнет бетон. решил залить плиту под печку из остатков м300.Вот таки дела)) Продолжение в следующем посте)) Спасибо за внимание!

Как залить яму бетоном. Бетонирование ямы с водой

Рассмотрим ситуацию по заливке бетоном ямы, которую заполнили грунтовые воды. Сделали армирование защитного типа. Если у вас подобная ситуация и уровень грунтовых вод высокий, то когда вы копаете яму это нужно делать в режиме blitzkrieg, то есть утро, зарядка и резко выкопать яму. Если яма заплывает, то копать уже бесполезно, вас просто засосет трясина.

Яма заплыла водой

Если просто бетон лить в яму с водой, то он будет перемешивается с грязью и нормальное бетонирование не получится, потому что ширина большая.

Перед тем как бетонировать дно нужно положить щит, придавить его армированием. И сверху на него залить бетон. Затем откачиваем воду и заливаем бетон.

Установка опалубки

А как же морозное пучение? Если глубина промерзания 30 – 40 см, то достаточно армирования в один слой.

Если у вас глубина кессона метр и более и глубина промерзания может достигать более 1 м – надо делать укрепление стенок и дренаж, и армирование как положено в 2 слоя.

Вот начали бетонирование и сразу была допущена ошибка. Начали заливать одну сторону и опалубка чуть-чуть сдвинулась относительно уголка, буквально немножко и она назад уже не встанет. Это произошло потому что опалубка не зафиксирована. Поэтому надо смотреть в оба и равномерно заливать бетон. Обратно поправить уже это нельзя – одна стенка получится чуть-чуть толще, а другая чуть-чуть тоньше.

Как делать бетон

Я всегда обязательно добавляю в воду пластификатор и смеси. Специальные добавки повышают водонепроницаемость бетона, то есть он становится гидрофобным в какой-то степени. Совсем не обязательно конечно применять эту добавку.

Я уже говорил, когда делал бассейн никаких гидродобавок я не добавлял и гидроизоляция была уже сделана изнутри самой штукатуркой по сетке. И им как мы видим он и не запускает воду во внутрь и когда он наполнен он не выпускает её наружу.

Защита от воды

Для того чтобы избежать агрессивного воздействия воды на бетон необходима гидроизоляция. Традиционно для этого применяются рулонные или обмазочные материалы. Они защищают от воздействия влаги, но могут отслаиваться и разрушаться. Полностью теряют свои свойства по статистике уже через 3 года.

Как сделать яму в гараже сухой. Для чего нужна смотровая яма?

Сегодня многие владельцы автомобилей предпочитают самостоятельно ухаживать за транспортными средствами, выполнять ремонт. Если вы принадлежите к их числу, то вам нужен собственный гараж, в котором будут специальные приспособления. Таким можно назвать смотровую яму .

Ее строительство лишь сначала кажется простым. На самом деле работы должны осуществляться в соответствии с принятыми строительными предписаниями. Углубление должно быть сделано строго по размерам. Смотровую яму делают так, чтобы она была светлой и сухой. Защита от грунтовых вод ямы в гараже является приоритетной задачей для автовладельца.

Что делать, если грунтовые воды расположены высоко?

Яма в гараже когда есть грунтовые воды , может стать причиной проблем. Близость к таким водам часто становится причиной постоянной сырости в гараже . На стенках появляется плесень, появляются трещины на полу и стенах. При поднятии воды возможно подтопление постройки.

Существует еще одна проблема. Она заключается в следующем. Когда вы сделаете смотровую яму, может наблюдаться разность температур. В углублении он будет более холодным.

ВАЖНО! При отсутствии качественной гидроизоляции фундаментов и ямы гаража, холодный воздух пойдет вверх. Поднимаясь, он покроет днище автомобиля конденсатом, из-за этого может появиться ржавчина . Кроме того, в помещении будет душно и влажно.

Есть два надежных способа решения вопроса: «Как сделать яму в гараже если грунтовые воды близко?». Первый основан на тщательном устройстве гидроизоляции . Второй предполагает вынос ямы подальше от стоянки автомобиля. Вы можете выбрать любой вариант, но рекомендуется закрывать сооружение подходящими по размеру досками. Предварительно обмотайте их полиэтиленовой пленкой.

Чем засыпать?

Если вы решили, что смотровая яма вам больше не нужна, то ее можно засыпать . Для этого потребуется песок и гравий. На дно ямы насыпьте песок, потом насыпьте гравий. Землю использовать не нужно! Также можно глиной засыпать яму в гараже.

Смотровая яма из шлакоблока. Сколько стоит построит фундамент под гараж из шлакоблока

Стоимость фундамента составляет значительную часть общей стоимости гаража. Небольшой уклон участка может значительно повысить стоимость фундамента. Так что для тех, что собирается построить гараж из шлакоблока, расчет количеств этих самых блоков — не первоочередная задача. Начните с фундамента.

Чтобы посчитать, с сколько шлакоблоков на гараж требуется, достаточно простенького чертежа

Если у вас ровное основание и вам не нужна смотровая яма в гараже , можно выбрать плитный фундамент. Если гараж строится на склоне или вам нужна смотровая яма, выбирайте ленточный фундамент. Объем фундамент рассчитывается очень просто по его геометрическим параметрам.

1 — кладка в полшлакоблока, 2 — кладка в шлакоблок, 3 — полтора шлакоблока

Обычно цемент, щебенка и песок для фундамента берутся в соотношении 1:5:3. На м3 раствора обычно нужно 200…400 кг цемента в зависимости от требуемой марки раствора и марки цемента. Для раствора М100 может хваить 215 кг цемента марки 300, а для раствора М300 может понадобиться 370 кг цемента марки 400.

Укладка шлакоблоков

Но опять же, не стоит слишком доверять справочниками и онлайн-калькуляторам. В них расчет производится исходя из того, что цемент соответствует указанной на упаковке марке. Но качество цемента не всегда хорошее. А если он еще и хранится неправильно, то через несколько месяцев его свойства сильно ухудшаются.

В общем, считайте количество стройматериалов, умножайте на местную цену, прибавляйте стоимость доставки. Прикиньте, сколько времени у вас займет приготовление раствора. А после этого, хорошенько обдумайте вариант покупки готового раствора в бетономешалке.

Видео как залить яму в гараже, первый слой?

Как сделать яму в гараже своими руками: важные нюансы

Приветствую, дорогой читатель! Спасибо, что Вы проявили интерес к моему дневнику…

Длительность срока эксплуатации автомобиля в немалой степени зависит от условий его содержания, регулярного осмотра и хранения. Вопрос становится актуальным, когда имеется дачный участок, территория которого позволяет выделить место для гаража.

Тогда с возведением капитального строения смотровая яма нередко становится неотъемлемым его атрибутом.

Несмотря на то, что обслуживание и ремонт современных автомобилей в кустарных условиях связан с определенными трудностями, смотровая яма в гараже незаменима при проведении профилактических работ под днищем автомобиля.

Последствия дорожной ситуации непредсказуемы, поэтому не резон по каждой мелкой неисправности транспортного средства обращаться к услугам автосервиса, стоимость которых не отличается дешевизной.

С другой стороны, рациональное использование полезного пространства под гаражом оправдано, например, при строительстве диагностической ямы и погреба для хранения тех же запасов в течение зимнего периода. Как же сделать смотровую яму в гараже своими руками?

В заметке на основе полученного опыта рассматривается решение поставленной задачи с выбором размеров сооружения.

Размеры смотровой ямы для легкового автомобиля

Создание диагностической ямы в гараже опирается на эскиз, пусть даже не на бумаге, а лишь в своем воображении. Очертания и размеры смотровой ямы зависят от габаритов бокса.

Вначале хочется подчеркнуть, что диагностическую яму лучше разместить вблизи гаража или же в нем, но рядом с местом стоянки автомобиля, потому что пары влаги, скапливающиеся на дне ямы, не лучшим образом воздействуют на состояние днища автомобиля.

В большинстве случаев гараж на даче строится ограниченных размеров, поэтому место смотровой ямы отводится обычно посредине здания, а ее гидроизоляция в некоторой степени ограничивает распространение сырости.

Если же присутствие грунтовых вод близко от поверхности земли, то гидроизоляция сооружения просто необходима, потому что в зависимости от сезона года вместо основного предназначения смотровая яма может оказаться просто водоемом.

К сооружению диагностической ямы уместно приступать сразу же с возведением гаража, но нередко она оборудуется уже в действующем боксе.

Независимо от обстоятельств, размеры смотровой ямы для автомобиля имеют существенное значение, так как она представляет рабочее пространство, которое, наравне с комфортностью, не должно стеснять действия при обслуживании и ремонте автомашины.

Длина диагностической ямы зависит напрямую от длины автомобиля, но для удобства проведения работ эту величину нужно увеличить на 1 м для размещения лестницы.

Ширина смотровой ямы колеблется в среднем вблизи 70-80 см, а ее оптимальная величина соответствует расстоянию между передними шинами автомобиля, значение которого уменьшается на 20 см, чтобы при заезде на конструкцию не проваливалась машина.

Глубина смотровой ямы учитывает рост владельца, когда при работах касание головой днища машины крайне нежелательно. Как правило, этот размер составляет 170-180 см, чтобы руки при работе находились без напряжения в полусогнутом положении и не уставали, например, эта величина может соответствовать росту человека.

При большей глубине создаются условия и возможность использования сооружения для хранения продуктов зимой, а обслуживание автомашины тогда придется проводить с помощью подставки.

Когда размеры смотровой ямы определены, то эти значения надо увеличить на 25-30 см, принимая в расчет толщину стен, а также слоев гидро- и теплоизоляции. Например, для сооружения из железобетона толщина стен диагностической ямы обычно не превышает 15 см, которая немного сужается у дна и в ней создаются ниши для принадлежностей и инструментов.

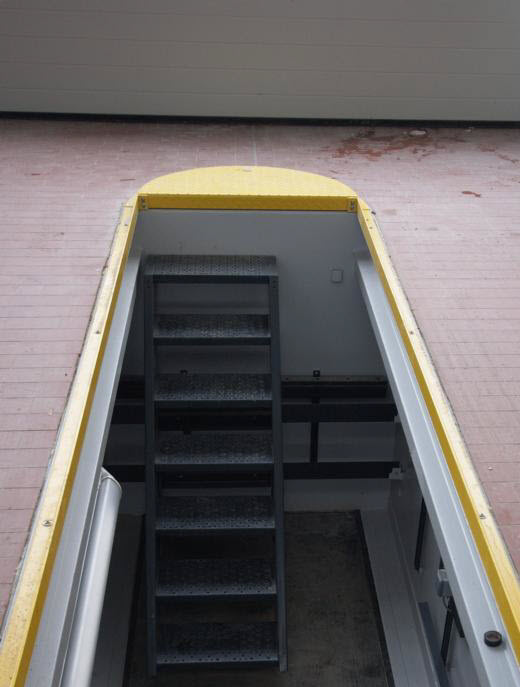

Сверху в целях безопасности обслуживающего персонала, а также, чтобы автомобиль не соскальзывал, конструкция оборудуется дополнительно четырьмя металлическими опорами-ограничителями, размещаемые по углам, или металлическими уголками, устанавливаемыми по ее сторонам.

После уточнения размеров смотровой ямы для легкового автомобиля создается набросок ее чертежа, согласно которого рассчитывается объем необходимых материалов, определяются размеры котлована и его разметка.

Если почве присуща рыхлость, то края сооружения желательно разместить подальше от колес машины и увеличить размер стен для снижения нагрузки на него.

Как правило, смотровая яма в гараже своими руками оборудуется из кирпича или как единый монолит из железобетона, но также используются и другие материалы, например, деревянные доски или листы металла, поэтому разметка котлована осуществляется с учетом занимаемого объема используемыми строительными материалами.

С одной стороны, железобетонному остову сооружения присуща неплохая прочность и долговечность, но требуются повышенные трудозатраты. С другой стороны, кладка из кирпича не столь обременительна, но по прочности и герметичности она уступает железобетону и требует принятие дополнительных мер.

Участок

24 votes

+

Голос за!

—

Голос против!

Гараж – это творческая мастерская настоящих мужчин. Большинство представителей сильного пола имеют машину, за которой необходимо следить и вовремя ремонтировать. Для того чтобы ремонтные работы под авто не проводить лежа на спине, каждый может самостоятельно оборудовать свой гараж так называемой смотровой ямой. Как правильно сделать это приспособление и что для этого нужно детальнее рассмотрим в нашей статье.

Оглавление:

1. Как правильно спроектировать смотровую яму в гараже
2. Земляные работы при изготовлении смотровой ямы своими руками
3. Изготовление стен и пола гаражной ямы своими руками
4. Смотровая яма из бетона
5. Смотровая яма из кирпича
6. Гидроизоляция смотровой ямы своими руками
7. Дополнительное оборудование смотровой ямы своими руками

Как правильно спроектировать смотровую яму в гараже

Наличие собственной смотровой ямы для автолюбителей большой плюс. Без лишних затрат и в любое время суток есть возможность провести мелкий ремонт или профилактику своей машины не покидая дома. Конечно же, правильно планировать постройку смотровой ямы перед сооружением самого гаража, но часто их созданием занимаются уже на основе готового здания. Прежде чем приступить к строительным действиям, необходимо, на основе замеров, сделать проект будущего гаражного приспособления. Профессионалы этого дела дают множество ответов на вопрос: как сделать разметку смотровой ямы в гараже? Габариты смотровой ямы в идеале должны соответствовать некоторым параметрам. Опираться можно на размеры конкретно вашего автомобиля, если сооружение предназначено чисто для ремонта одного авто. Но все же стоит задуматься над тем, что со временем Вы можете поменять машину, и она будет совсем других габаритов, а гараж останется тем же. Поэтому, рекомендуют к размерам по автомобилю добавлять запас примерно в 1 метр, это позволит сделать рабочее место еще более удобным.

Длина смотровой ямы чаще всего составляет 4-5 метров, плюс запас. Такие размеры позволяют иметь достаточно пространства для реализации ремонтных хлопот.

Ширина конструкции варьируется в зависимости от расстояния между колесами машины. Для легковых моделей стандартом является примерно 80 см.

Глубина ямы обычно определяется под рост хозяина. Но это не значит, что она должна быть очень глубокой или наоборот. Лучше все же найти золотую середину, опираясь на предыдущие размеры. Определение размеров смотровой ямы подразумевает дальнейшее изготовление чертежа, который в процессе реализуется этапом выкапывания котлована.

Земляные работы при изготовлении смотровой ямы своими руками

Одним из самых объемных и требующих приложения усилий, считается этап земляных работ при изготовлении смотровой ямы в гараже своими руками. Чтобы выкопать яму стандартного размера нужно раскопать около 10 кубометров земли. Обычно разметку будущей конструкции помечают с помощью колышков. Выкопанное днище проверяют строительным уровнем, который позволяет, определить равномерно ли раскопана, поверхность земли. Правильно выкопанный котлован, с соблюдением всех размеров, считается залогом будущей функциональности, надежности и удобства конструкции смотровой ямы в вашем гараже.

Изготовление стен и пола гаражной ямы своими руками

Перед тем как приступать к работе над полом и стенами гаражной ямы, стоит еще раз проверить все замеры. Рекомендовано, чтобы верхняя часть котлована была немного шире, чем внизу.

Чаще всего пол смотровой ямы заливают бетоном. Этот процесс необходимо проводить в два этапа: сначала залить половину, затем еще одну. Предварительно под бетонную заливку пол подготавливают таким образом: на землю высыпается 5 – 6 см. песка, который утрамбовывают вручную.

При бетонировании пола используют арматуру или мелкую сетку, которые обеспечивают бетонному покрытию долговечность и надежность.

Особенности изготовления стен смотровой ямы своими руками зависят от выбранного материала для работы. Для возведения стен обычно выбирают один из двух распространенных материалов: кирпич или монолитный бетон.

Смотровая яма из бетона

Для сооружения ямы для гаража необходимо приготовить такие инструменты и материалы:

1. Пила, штыковая лопата, уровень, кусачки, угольник, молоток, болторез и др.

2. Гвозди, бетон, пиломатериалы для создания опалубки, арматурная сетка, гравий и др.

По размерам выкапываем яму, как было описано выше, и заливаем бетонный пол. После полного высыхания бетона начинается этап работы над опалубкой. Заранее нужно подумать о полках для инструментов и подручных материалов. Опалубку обычно собирают из досок или других древесных материалов. Когда конструкция опалубки собрана полностью, ее цементируют слоем примерно в 40 см. рекомендовано добавлять металлическую сетку в каждый слой.

Когда со стенами проведены все отделочные работы, тогда сверху обосновывают закладную раму, основной функцией которой считается – страховка колеса от попадания в яму.

Особенность смотровой ямы из бетона заключается в правильном проведении этапов работы с самим раствором, от которого зависит прочность и долговечность конструкции.

Помните, для того чтобы избежать неприятных нестыковок и хлопот нужно заранее подготовить проект своей смотровой ямы для гаража.

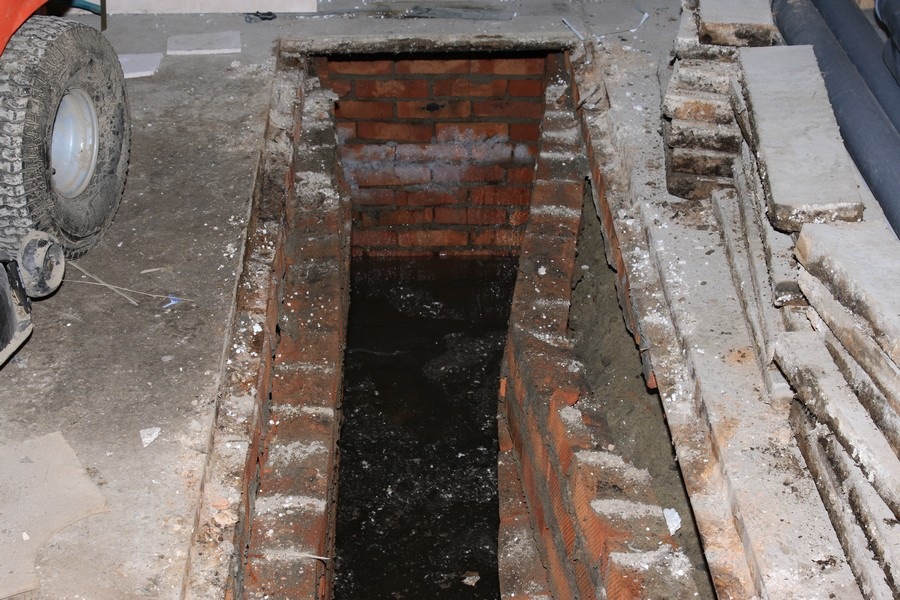

Смотровая яма из кирпича

Аналогично первому варианту первым процессом сооружения гаражной ямы из кирпича, является заливка пола. Когда пол готов можно приступать к работе непосредственно над самими стенами. Особенности смотровой ямы из кирпича заключаются в следующих моментах работы.

При планировке стоит заранее выбрать места расположения ниш под инструменты и т.п. Лучше, чтобы такие углубления располагались в боковых сторонах постройки. При выкладке стен можно выбрать толщину – целый или ½ кирпича. При приготовлении раствора новичкам рекомендуется в готовую смесь добавить жидкое мыло, так как оно продлевает время застывания, что очень выгодно для работы неопытных строителей.

При кладке кирпича важно, чтобы все было аккуратно и ровно. Для этого используют натянутый шнур, с помощью которого проверяют вертикальность.

Как показывает практика, быстрому разрушению поддаются верхние ряды кирпича. Поэтому их нужно защищать при помощи металлических уголков.

Гидроизоляция смотровой ямы своими руками

Наличие смотровой ямы в гараже – это, конечно же, очень удобно и так далее, но и очень опасно для самой техники. Если упустить такой важный момент как гидроизоляция данной конструкции, то в помещении будет влажно и сыро, а это прямая дорога к коррозии и прочих негативных моментов.

Вопросы гидроизоляции и утепления смотровой ямы в гараже своими руками считаются достаточно спорными даже среди профессиональных мастеров. А все дело в том, что для создания гидроизоляции используются разного типа материалы:

Материалы для гидроизоляции
Битумные	Нуждаются в замене через каждые 14 – 20 лет. В финансовом плане – недорогие, в использовании – достаточно простые.
Полимерные мембраны	В плане использования – сложнее битумных. Не имея практических навыков работы с материалом лучше не использовать.
Проникающие материалы	Самые эффективные и распространенные материалы. Имеют достойные показатели качества и цены, просты в применении.

Работы по гидроизоляции условно можно разделить на первичные и вторичные.

Первичный этап включает такие процессы:

1. Первый слой под бетон нужно засыпать гравием примерно в 15см.

2. Для следующего слоя рекомендуют взять песок и плотно его утрамбовать. Таким образом, получится отличный покров, который способен хорошо отводить влагу.

3. Начальная защита стен, перед гидроизолирующим покрытием, требует обработки поверхности жирной глиной.

Вторичная гидроизоляция, она же основная, заключается в использовании материалов подходящих для заглубления.

Первый тип – это битумные материалы. Обычно они выпускаются производителями в специально сформированных рулонах. Применение битума требует дополнительного использования нужной марки растворителей. Популярными считаются такие битумные материалы как – рубероид, еврорубероид, рубемаст.

Второй – полимерные мембраны. Срок службы этого вида практически неограничен. Гидроизоляционные мембраны бывают однослойными и многослойными. Они очень устойчивы к физическим и химическим воздействиям. Один важный момент – это достаточно дорогостоящий материал.

Проникающие материалы славятся своей максимальной устойчивостью к проникновению влаги. Специальные смазки нужно наносить на влажную поверхность. Благодаря своим свойствам они плотно проникают вглубь и прочно закупориваются.

Часто используемым материалом для гидроизоляции считается жидкая резина. Она очень удобна в использовании и применяется при различных температурных условиях. К тому же это очень выгодная продукция: всего 2 мм жидкой резины практически полностью компенсируют четыре слоя битумных материалов.

Работу по гидроизоляции смотровой ямы нужно проводить в несколько шагов. Стоит учитывать, что каждый слой использованных материалов для гидроизоляции, так или иначе, отнимают от вашей гаражной конструкции хоть и минимальное, но пространство. Поэтому очень важно размеры выкопанной ямы делать с запасом, учитывая все процессы. Монтаж гидроизоляции напрямую зависит от выбранных материалов.

Что касается утепления смотровой ямы, то многие говорят о том, что лучший вариант это отапливаемый гараж. Но если это не вариант и нужно выбирать какой-то материал, то лучше всего брать – пенополистирол.

Дополнительное оборудование смотровой ямы своими руками

Если в гаражном помещении в наличии имеется смотровая яма, то очень важно, чтобы в нерабочее время она была закрыта. Для этого хозяину нужно позаботится о дополнительном оборудовании в смотровой яме. Крыша смотровой ямы, даже при наличии гидроизоляции в углублении, все же защищает автомобиль от возможной повышенной влажности.

Спорным вопросом по поводу оборудования смотровой ямы считается освещения. Некоторые автолюбители говорят о том, что это необходимость, другие считают что достаточно и простой переноски с лампочкой. Помните напряжение 220 В при использовании в смотровой яме несут угрозу для жизни. Для таких помещений используют специальные лампы.

Наличие смотровой ямы автоматически делает гараж владельца автомобиля – мультифункциональным и удобным.

Для подробной информации по проектированию и сооружению смотровой ямы своими руками предлагаем посмотреть видео:

Внешняя гидроизоляция смотровой ямы своими руками

Вопрос относительно гидроизоляции решается на стадии планирования земляных работ, о чем подсказывает влажность грунта. Когда подземные воды залегают глубоко, то необходимость во внешней гидроизоляции отпадает, но, как показывает практика, о ее монтаже следует все-таки позаботиться.

С этой целью выравниваются стенки котлована, а дно котлована трамбуется и создается песчаная подушка высотой 5 см, которая смачивается водой и песок также трамбуется.

При близком расположении грунтовых вод вместо подушки из песка используется хорошо утрамбованная жирная глина. Затем на песчаной подушке размещается два слоя щебня разных фракций по 5 см, которые тоже тщательно трамбуются, и накрываются слоем влажного хорошо уплотненного песка толщиной 5 см.

Наиболее простой и дешевой гидроизоляцией считается битумный вариант, в котором используются рубероид, рубемаст, технониколь, но ее срок службы не превышает 10 лет. Битумная гидроизоляция укладывается в два слоя с использованием горячей смолы.

Более долговечна (свыше 50 лет) гидроизоляция из полимерных мембран и гидроизоляционной пленки (акваизол, бикрост, бутилкаучук), которые используются для гидроизоляции бассейнов, но они монтируются на армированный каркас из геотекстиля.

На этой же стадии с одного из краев котлована для надежности оборудуется приямок для скопляющейся воды и последующей ее откачки дренажным насосом. Дно приямка также выстилается гидроизоляционными материалами, и он заливается бетоном, а для страховки еще оборудуется кессоном из металла.

Полотнищами гидроизоляционного материала застилается дно и стенки котлована внахлест с запасом 10-15 см, стыки между которыми для герметичности склеиваются двухсторонним скотчем или посредством паяльной лампы, но перед этим пленка аккуратно расправляется без ее физического разрушения.

Края гидроизоляции закрепляются подсобными материалами, чтобы предотвратить скатывание их с котлованных стенок.

С целью утепления конструкции смотровой ямы наиболее пригоден ЭППС (экструдированный пенополистирол), которому не страшна сырость, он не поддается гниению, не подвержен размножению бактерий и плесени, а также выдерживает немалые нагрузки.

Заметный эффект получается, когда толщина утеплителя более 50 мм и он укладывается между гидроизоляцией и армирующим каркасом.

Армирование бетонного основания пола осуществляется стальными прутьями диаметром 8-10 мм с ячейками размером до 15 см, места пересечений которых скрепляются вязальной проволокой, но в этом отношении неплохо себя зарекомендовала также кладочная сетка.

Армированный каркас устанавливается на осколки кирпичей выше на 3-5 см дна смотровой ямы, в углах которого и по длинным сторонам будущей диагностической ямы не лишними будут вертикальные штыри, к которым впоследствии удобнее крепить арматурную сетку стен.

Пол заливается слоем бетона не ниже марки М200 и высотой 7-10 см, в который добавляются гидрофобизирующие вещества для улучшения гидроизоляции. В ходе укладки бетонной смеси она уплотняется бетонным вибратором или в простейшем варианте штыкованием посредством металлического прутка для удаления воздушных пазух.

Поверхность пола выравнивается по уровню, и через пару недель, когда бетонная смесь затвердеет, можно начинать создавать стены конструкции.

Стены смотровой ямы из бетона

Менее трудоемким вариантом считается создание своими руками стен смотровой ямы в гараже из кирпича, но выгоднее все-таки для стен отдать предпочтение монолитному железобетону.

По затратам на материалы, в частности, когда бетон изготавливается самостоятельно, второй вариант получается даже дешевле. Конечно, в этом случае увеличивается трудоемкость, но конструкция будет намного надежнее и прочнее, так как установка и крепление закладных деталей получается более качественно.

Перед заливкой стен бетонной смесью создается опалубка, материалом которой могут служить листы строительной влагостойкой фанеры ОСП толщиной 16 мм, так как они не деформируются и не дают просачиваться бетонному раствору.

Деревянная конструкция опалубки крепится распорками, плиты скрепляются посредством саморезов и досок, а зазоры между ними создаются как можно меньше. Размер стен смотровой ямы в гараже из железобетона обычно составляет не менее 15 см, что принимается во внимание при размещении опалубки.

При монтаже опалубки сначала устанавливается наружная ее часть и сразу же предусматриваются места для расположения ниш и канала вентиляции, а в последнем ярусе устанавливаются под углом обрезки пластиковых канализационных труб для последующего монтажа светильников.

Если стенки котлована относительно ровные, то можно использовать вариант односторонней опалубки, в которой роль внешней стены принадлежит гидро изоляционному материалу.

Внутри опалубки, как и при заливке пола, устанавливается арматурный каркас на расстоянии не менее 3 см от внутренней плоскости стены, который монтируется не сразу, а ярусами, чтобы не создавать дополнительных проблем при укладке бетонного раствора слоями по 15-20 см с обязательным уплотнением.

После монтажа опалубки смотровой ямы из поля зрения не упускается подготовка для заливки бетоном пола гаража, чтобы создать единый монолит стен смотровой ямы со стяжкой пола бокса. На этой стадии не лишним предусмотреть закладку металлического гофрированного рукава с кабелем для подведения освещения.

Бетонную смесь для стен готовится из 360 кг цемента, 670 кг песка и 0,68 кубометра щебня фракции 20 мм, в которую добавляется 210 л воды или используется бетон марки М250. Заливку бетонным составом стен конструкции желательно осуществить за один раз, после чего через пару-тройку дней, когда бетон застынет, снимается опалубка.

Обратная засыпка стен сооружения грунтом выполняется неделю спустя после их заливки посредством жирной глины или суглинком слоями по 15-20 см, которые тщательно трамбуются.

Иногда такая операция отводится песку со щебнем, проливаемых водой, но такой вариант существенно дороже и для легкового автомобиля далеко не всегда оправдывается.

Что такое смотровая яма?

Смотровая яма повышает функциональные возможности гаража. Автовладелец может производить сложные виды ремонта, избегать лишнего похода в сервисный центр. Смотровая яма в гараже зачастую существенно экономит деньги и время. Обладая навыками, можно самостоятельно выполнить одну из наиболее регулярных процедур — слить и заменить масло.

Возводить конструкцию можно самостоятельно, в процессе постройки гаража и когда гараж уже построен.

Нужна ли яма в гараже, помимо ремонта? Разумеется. Ее можно использовать как небольшой склад — складывать туда вещи, которые занимают лишнее место в гараже.

Если придерживаться предписаний и технологий, данная конструкция будет безопасна и комфортна при использовании. Гараж со смотровой ямой значительно расширяет возможности автовладельца при выполнении самостоятельного ремонта.

Смотровая яма в гараже — фото:

Дополнительное обустройство смотровой ямы своими руками

Верх диагностической ямы обрамляется рамой, предварительно созданной из металлических уголков толщиной 5 мм и с шириной полки не менее 50 мм, к которой привариваются закладные элементы в виде полос или штырей длиной до 50 см соединяющиеся с армирующим каркасам бетонного пола бокса.

Обрамляющая рама должна быть немного выше пола гаража, и она выполняет следующие функции:

• укрепляет углы конструкции сооружения;
• создает страховочное ограждение (поребрик), чтобы не соскальзывал автомобиль;
• является каркасом закрывающего проем настила из досок, толщина которых не менее 40 мм, или другого материала.

Спуск в смотровую яму по приставной лестнице небезопасен, поэтому лучше создать стационарную лесенку из металлического уголка, скрепленной с ограждающим приспособлением или при создании стен одновременно отлить ступени из бетона.

Одним из основных вопросов обустройства диагностической ямы своими руками заключается в оборудовании ее вентиляцией, необходимость которой диктуется эффективным удалением токсичных веществ и накапливающегося конденсата.

В простейшем случае используются закладываемые в бетон асбестоцементные и пластиковые трубы или гибкий воздуховод, который возвышается над поверхностью гаражного пола на 25-30 см и закрывается сеткой от попадания мусора.

В дополнение к внешней гидроизоляции, смотровая яма в гараже нуждается во внутренней гидроизоляции, которая иначе называется обмазочной, и она особенно важна, если отсутствует внешняя гидроизоляция, а стены созданы посредством кирпичной кладки.

С этой целью используется пропитка для бассейнов, применение которой создает на поверхности стен плотную водонепроницаемую пленку сходную с резиной, с которой хорошо удаляется грязь, а голубой цвет придает законченный вид.

В другом варианте применяется грунтовка на основе цемента, содержащая частицы полимеров, надежно перекрывающие небольшие каналы, пропускающие влагу и снижающие гигроскопичность материалов. Составами внутренней гидроизоляции следует проводить обработку стен сооружения не менее двух раз.

При оснащении смотровой ямы в гараже стационарным освещением потребуется подвод электричества, а также влагозащищенные и герметичные светильники, выключатели и розетки, размещаемые в углублениях и нишах.

Требования руководящих документов определяют, что в помещениях с повышенной влажностью следует использовать осветительные приборы с напряжением не выше 36 В.

Когда для освещения планируется использование переносной лампы то такая проблема не возникает, но тогда дренажный насос для откачки воды лишается автоматики и его надо включать и выключать каждый раз вручную.

как сделать для легкового автомобиля, размеры

Техническое обслуживание автомобиля невозможно без обеспечения соответствующих условий. Поэтому многие автолюбители задумываются о строительстве собственной смотровой ямы. В предлагаемом материале рассматривается, как построить смотровую яму в гараже своими руками, включая особенности технологии, предъявляемые требования, необходимый инструмент и материалы, другие сопутствующие вопросы.

Для чего нужна

Смотровую яму сооружают в гараже или другом помещении, где содержится автомобиль, или специализированном, предназначенном для его ремонта и технического обслуживания. Возможно обустройство ямы на улице, если в помещении, по каким-либо причинам, выполнить ее не представляется возможным.

Таким способом обеспечивается беспрепятственный и удобный доступ к узлам и деталям, расположенным снизу машины. Это позволяет выполнять замену элементов, производить смазку, регулировку, обтяжку механизмов и другие необходимые операции.

Стандартные размеры

Не существует стандартных размеров, которым должна соответствовать данная конструкция. Габариты выбираются, исходя из размеров машины, и составляют:

• минимальная ширина свободного пространства – не менее восьмисот миллиметров. Важно правильно рассчитать, на какое расстояние и ширину выполнять канаву при закладке ямы. Итоговые габариты по ширине должны быть меньше размера колеи авто на двести миллиметров (если брать расстояние между внутренними плоскостями ходовых колес). Ширина канавы выполняется на триста миллиметров больше итоговых габаритов, для обеспечения укрепления стенок;
• длина определяется размерами помещения, где выполняются работы и должна превышать соответствующие габариты машины не менее, чем на пятьсот миллиметров в каждую сторону. Учитывая изложенные обстоятельства, данный размер колеблется в диапазоне от двух до шести метров. Также необходимо учесть устройство лестницы для спуска в яму. Она выполняется в приставном или ступенчатом исполнении. Приставной вариант позволит сэкономить пространство, но менее безопасен и удобен;
• параметр глубины зависит от роста автовладельца. Изначально котлован выкапывается до двух метров, чтобы в готовом виде высота составляла около метра восьмидесяти или немного больше. При выборе глубины необходимо отталкиваться от уровня залегания грунтовых вод.

Оптимальные габариты определяются особенностями помещения, где оборудуется яма, ростом хозяина машины и размерами автомобиля. Также необходимо заранее предусмотреть место расположения лестницы. Оптимальное решение – разместить ее сзади. Но иногда размеры гаража этого не позволяют, поэтому оптимальный выход – расположение входа сбоку. Перед началом строительства необходимо выполнить чертеж, с отображением фактических размеров помещения и ямы.

Обязательно следует учитывать разновидности обслуживаемого транспорта. Об этом – ниже.

Легкового

Для легковых автомобилей размеры ямы будут немного меньше, поскольку это определяется габаритами транспорта. Также меньше внимания может уделяться укреплению стенок. Об основных размерных параметрах говорилось выше.

Грузового

Яма для грузового транспорта выполняется большей длины, но если над ней предполагается выполнение работ как для грузовых, так и легковых автомобилей, ширина подгоняется под колею легковушки.

Учитывая большую массу грузовой машины и возрастание нагрузки на пол, это должно быть учтено при укреплении стенок.

Подготовка материала и инструмента

При подготовке к строительству необходимо обеспечить выполнение предстоящих работ, запасясь следующими материалами:

• тридцатым или сороковым деревянным брусом, досками, щитами для опалубки;
• бетоном для укрепления стенок и заливки пола;
• кирпичом – если принято решение выполнить стены с использованием данных материалов. Возможно применение шлакоблока или пенобетона;
• полимерной пленкой толщиной от двух миллиметров, для устройства гидроизоляции;
• металлическим уголком для наружной окантовки;
• арматурой и стальной проволокой, чтобы изготовить каркас под бетонирование;
• цементом, песком или готовой смесью для выполнения кладки.

Из инструмента потребуется:

• строительный уровень, для выполнения каменных работ;
• бетономешалка, чтобы приготовить бетон или раствор;
• болгарка;
• столярный инструмент, гвозди – для устройства опалубки.

Требуемый инструмент и материалы должны быть подготовлены заблаговременно, чтобы не задерживать выполнение работ.

Разбор гаражного пола и земляные работы

Вначале необходимо освободить помещение гаража от посторонних предметов, чтобы не создавались помехи в ходе строительства. По заранее определенным размерам размечается участок пола, по углам будущей ямы забиваются колышки и растягивается бечевка.

Выкапывая котлован, почву выносят наружу. Глину не стоит убирать слишком далеко. Она пригодится для уплотнения стенок. После достижения необходимого уровня по глубине, подравниваются стенки, до полного достижения прямолинейности и вертикальности профиля.

Дно тщательно выравнивается, и насыпается подушка из слоев щебня (до десяти сантиметров) и песка (пять сантиметров). Песок утрамбовывается до достижения максимальной плотности, с добавлением воды. Затем настилается гидроизоляционная пленка.

Укрепление котлована

Стенки необходимо соответствующим образом укрепить. Для этого выполняется кладка в половину или четверть кирпича. Это зависит от вида техники, обслуживаемой в яме. Для грузового транспорта толщина остается большей, чтобы обеспечить целостность конструкций при значительных нагрузках.

Альтернативный и менее дорогостоящий, но более трудоемкий способ – забетонировать стены. Для этого монтируется рама из уголка и арматурных стержней, устанавливается опалубка. Верхние края опалубки закрепляются распорками. Затем пространство внутри опалубки заполняется бетоном. Необходимо обеспечить надлежащее качество бетонной смеси и полное заполнение опалубки, без образования пустот.

Для приготовления одного кубического метра бетонного раствора потребуется:

• шесть пятидесяти килограммовых мешков цемента;
• семьсот килограммов песка;
• двести литров воды;
• тысячу двести килограммов щебня.

Раствор тщательно замешивается вручную или с использованием бетономешалки. Ручной замес потребует большего количества воды.

Поверху выполняется цементная стяжка и окантовка из стального уголка. Если после заливки бетона между стенками и грунтом остается зазор, он уплотняется посредством глины, оставшейся от рытья котлована.

Отделка стен и пола

Пол необходимо залить бетоном уже после обустройства стен. Предварительно укладывается металлическая сетка или связанная проволокой арматура. Каркас должен полностью закрываться раствором.

Чтобы облагородить внешний вид ямы, кирпичные стены штукатурятся или облицовываются керамической плиткой. Важно предусмотреть в стенах наличие ниш для инструмента, это обеспечит удобство работ в яме.

Пол тщательно выравнивается и отделывается аналогичным образом. Если решено класть плитку на пол, подбираются материалы, не допускающие скольжение, в целях обеспечения безопасности.

Чтобы исключить случайное съезжание колёс автомобиля в яму, из металлического уголка выполняются колёсоотбойники, устанавливаемые с учетом ширины колеи машины.

Обустройство

Для нормального обустройства смотровой ямы необходимо выполнить несколько условий. Для создания нормальных условий, обеспечения целостности строительных конструкций и предотвращения промерзания выполняется гидроизоляция. Для удобства работ в яме должна быть выполнена стационарная подсветка.

Лестница изготавливается путем кладки, из металлических элементов или дерева. Выбор материалов зависит от возможностей и предпочтений владельца. Но конструкция обязательно должна быть надежно закреплена.

Гидроизоляция

Гидроизоляция достигается путем закладки в вырытый и подготовленный котлован полимерной пленки или рубероида. Если грунтовые воды залегают намного дальше максимальной глубины ямы, гидроизоляция не обязательна, но лучше перестраховаться и выполнить это условие, чтобы обеспечить сухость внутри.

Если полностью изолировать от воды яму не удается, с одной стороны выполняются приямок и дренажная система, позволяющие удалить скопившуюся воду в канализационную систему. Если присутствует данная проблема, чтобы обеспечить максимальное удобство использования дренажа – установите датчики и насос, автоматически включающийся при достижении определенного уровня воды в приямке. Альтернативный, но дорогостоящий вариант – изготовить кессон из цельнометаллического сварного короба по размерам котлована.

Нормализация уровня влажности достигается устройством вентиляции, для этого используются капроновые канализационные трубы, предварительно проложенные от нижней части стены с выводом из помещения наружу.

Утепление

Утепление выполняется с использованием рубероида и пенополистироловых плит. Рубероид укладывается внахлест на стены и пол, затем конструкции покрываются плитами утеплителя, фиксирующимися специальным клеем. В результате этого предотвращается промерзание элементов и скопление конденсата в зимнее время.

Подсветка

Для устройства подсветки, при выполнении облицовки стен, прокладывается электропроводка, затем устанавливаются осветительные лампы. В целях обеспечения безопасности осветительные элементы выполняются с закрытыми плафонами и защитой от механических повреждений.

Как и чем закрывать

Металлические уголки, облицовывающие яму снаружи, позволяют очертить контур и служат направляющими для закрывающих щитов. Они необходимы для запечатывания ямы в ситуации, когда ее использование не требуется, чтобы случайно не провалиться в проем. Щиты выполняются из металлических листов, ДСП, дощечек. Также это защитит дно машины от коррозионного воздействия влаги, скапливающейся в яме.

Сложности, с которыми можно столкнуться

Автовладельцу необходимо учесть следующие проблемы, которые иногда сопутствуют устройству смотровой ямы:

• неглубокое залегание грунтовых вод – потребуется выполнять тщательную гидроизоляцию, а если полностью устранить проблему не удается – устроить приямок и дренаж для скапливающейся влаги;
• недостаточная площадь помещения, где устраивается яма – в этом случае строительство следует выполнять в другом месте. Ни в коем случае котлован не должен повредить фундамент существующих конструкций;
• ненадлежащее качество материалов – при покупке цемента и других составов следует обращаться в проверенные торговые точки, поскольку, в случае недостаточного качества, выполнение работ значительно затянется и повлечет перерасход средств.

Работы должны быть предварительно организованы, просчитан необходимый объем материалов, подготовлены инструменты и оборудование. Строительство следует выполнить в максимально короткие сроки, чтобы уложиться в подходящие температурные условия сезона и обеспечить качество работ.

Смотровая яма – необходимый элемент гаража любого автолюбителя, но при ее сооружении необходимо обеспечить соблюдение всех требований в плане подбора материалов и разработки проекта.

Это позволит гарантировать удобство работ по техническому обслуживанию и ремонту автомобиля, с соблюдением требований безопасности.

Сделать яму в гараже своими руками для ремонта

Самое подробное описание: сделать яму в гараже своими руками для ремонта от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Гараж – это творческая мастерская настоящих мужчин. Большинство представителей сильного пола имеют машину, за которой необходимо следить и вовремя ремонтировать. Для того чтобы ремонтные работы под авто не проводить лежа на спине, каждый может самостоятельно оборудовать свой гараж так называемой смотровой ямой. Как правильно сделать это приспособление и что для этого нужно детальнее рассмотрим в нашей статье.

Наличие собственной смотровой ямы для автолюбителей большой плюс. Без лишних затрат и в любое время суток есть возможность провести мелкий ремонт или профилактику своей машины не покидая дома. Конечно же, правильно планировать постройку смотровой ямы перед сооружением самого гаража, но часто их созданием занимаются уже на основе готового здания. Прежде чем приступить к строительным действиям, необходимо, на основе замеров, сделать проект будущего гаражного приспособления. Профессионалы этого дела дают множество ответов на вопрос: как сделать разметку смотровой ямы в гараже? Габариты смотровой ямы в идеале должны соответствовать некоторым параметрам. Опираться можно на размеры конкретно вашего автомобиля, если сооружение предназначено чисто для ремонта одного авто. Но все же стоит задуматься над тем, что со временем Вы можете поменять машину, и она будет совсем других габаритов, а гараж останется тем же. Поэтому, рекомендуют к размерам по автомобилю добавлять запас примерно в 1 метр, это позволит сделать рабочее место еще более удобным.

Нет видео.

Видео (кликните для воспроизведения).

Длина смотровой ямы чаще всего составляет 4-5 метров, плюс запас. Такие размеры позволяют иметь достаточно пространства для реализации ремонтных хлопот.

Ширина конструкции варьируется в зависимости от расстояния между колесами машины. Для легковых моделей стандартом является примерно 80 см.

Глубина ямы обычно определяется под рост хозяина. Но это не значит, что она должна быть очень глубокой или наоборот. Лучше все же найти золотую середину, опираясь на предыдущие размеры. Определение размеров смотровой ямы подразумевает дальнейшее изготовление чертежа, который в процессе реализуется этапом выкапывания котлована.

Одним из самых объемных и требующих приложения усилий, считается этап земляных работ при изготовлении смотровой ямы в гараже своими руками. Чтобы выкопать яму стандартного размера нужно раскопать около 10 кубометров земли. Обычно разметку будущей конструкции помечают с помощью колышков. Выкопанное днище проверяют строительным уровнем, который позволяет, определить равномерно ли раскопана, поверхность земли. Правильно выкопанный котлован, с соблюдением всех размеров, считается залогом будущей функциональности, надежности и удобства конструкции смотровой ямы в вашем гараже.

Перед тем как приступать к работе над полом и стенами гаражной ямы, стоит еще раз проверить все замеры. Рекомендовано, чтобы верхняя часть котлована была немного шире, чем внизу.

Чаще всего пол смотровой ямы заливают бетоном. Этот процесс необходимо проводить в два этапа: сначала залить половину, затем еще одну. Предварительно под бетонную заливку пол подготавливают таким образом: на землю высыпается 5 – 6 см. песка, который утрамбовывают вручную.

При бетонировании пола используют арматуру или мелкую сетку, которые обеспечивают бетонному покрытию долговечность и надежность.

Особенности изготовления стен смотровой ямы своими руками зависят от выбранного материала для работы. Для возведения стен обычно выбирают один из двух распространенных материалов: кирпич или монолитный бетон.

Для сооружения ямы для гаража необходимо приготовить такие инструменты и материалы:

1. Пила, штыковая лопата, уровень, кусачки, угольник, молоток, болторез и др.

2. Гвозди, бетон, пиломатериалы для создания опалубки, арматурная сетка, гравий и др.

По размерам выкапываем яму, как было описано выше, и заливаем бетонный пол. После полного высыхания бетона начинается этап работы над опалубкой. Заранее нужно подумать о полках для инструментов и подручных материалов. Опалубку обычно собирают из досок или других древесных материалов. Когда конструкция опалубки собрана полностью, ее цементируют слоем примерно в 40 см. рекомендовано добавлять металлическую сетку в каждый слой.

Когда со стенами проведены все отделочные работы, тогда сверху обосновывают закладную раму, основной функцией которой считается – страховка колеса от попадания в яму.

Особенность смотровой ямы из бетона заключается в правильном проведении этапов работы с самим раствором, от которого зависит прочность и долговечность конструкции.

Помните, для того чтобы избежать неприятных нестыковок и хлопот нужно заранее подготовить проект своей смотровой ямы для гаража.

Аналогично первому варианту первым процессом сооружения гаражной ямы из кирпича, является заливка пола. Когда пол готов можно приступать к работе непосредственно над самими стенами. Особенности смотровой ямы из кирпича заключаются в следующих моментах работы.

При планировке стоит заранее выбрать места расположения ниш под инструменты и т.п. Лучше, чтобы такие углубления располагались в боковых сторонах постройки. При выкладке стен можно выбрать толщину – целый или ½ кирпича. При приготовлении раствора новичкам рекомендуется в готовую смесь добавить жидкое мыло, так как оно продлевает время застывания, что очень выгодно для работы неопытных строителей.

При кладке кирпича важно, чтобы все было аккуратно и ровно. Для этого используют натянутый шнур, с помощью которого проверяют вертикальность.

Как показывает практика, быстрому разрушению поддаются верхние ряды кирпича. Поэтому их нужно защищать при помощи металлических уголков.

Наличие смотровой ямы в гараже – это, конечно же, очень удобно и так далее, но и очень опасно для самой техники. Если упустить такой важный момент как гидроизоляция данной конструкции, то в помещении будет влажно и сыро, а это прямая дорога к коррозии и прочих негативных моментов.

Вопросы гидроизоляции и утепления смотровой ямы в гараже своими руками считаются достаточно спорными даже среди профессиональных мастеров. А все дело в том, что для создания гидроизоляции используются разного типа материалы:

Проведение техобслуживания или мелкого ремонта автомобиля многие стараются делать сами. Чтобы не лежать под машиной на спине, необходима смотровая яма в гараже.

Проводку надо монтировать до того, как начнете класть/заливать стены

Нет видео.

Видео (кликните для воспроизведения).

Строгих рекомендаций по размерам ямы для гаража вы не найдете. Основываются в основном на параметрах машины и собственном росте. Габариты гаражной ямы выбираются из следующих соображений:

• Ширина должна быть достаточной, чтобы вам в ней было удобно работать. В то же время она ограничивается расстоянием между колесами автомобиля — у каждого колеса должно быть пространство для маневра. В среднем ширина смотровой ямы от 80 см и больше.
• Ее длина зависит от длины автомобиля. К размеру авто добавляют 1 метр. Этого достаточно для комфортного проведения работ.
• Глубина считается в зависимости от роста: ваш рост + 10-15 см. В этом случае можно не беспокоиться о том, что ударитесь головой. При необходимости долговременной работы с поднятыми руками, можно сбить специальную табуретку небольшой высоты и становиться на нее. Еще немного поднять пол в смотровой яме можно за счет деревянных трапов.

Это все далеко не догмы. Каждый делает так, как считает нужным. Некоторым глубокие ямы кажутся неудобными и они делают их практически ровно в рост, а иногда и ниже — в 1,5 метра. Если учесть клиренс авто, от пола ямы до дна авто получится порядка 1,7-1,8 метра. Можно сделать и так.

Еще момент по длине. Иногда длинную яму сделать не удается. Тогда ее делают примерно вполовину длины автомобиля, загоняя его передом или задом, в зависимости от того, какая часть машины нуждается в осмотре или ремонте.

Теперь о том, где располагать яму в гараже. Обычно ее немного смещают к одной из стен, оставляя широкую сторону под установку оборудования, складирование запчастей и т.д. При этом от края ямы до ближней стены должно быть не менее 1 метра.

На этом параметры все. Только обратите внимание, что речь шла о чистовых размерах ямы. При разметке котлована необходимо будет добавить толщину на стенок, а копать глубже на высоту стяжки пола (если будете ее делать).

Смотровая яма в гараже (ее стенки) выкладывается кирпичом, тяжелыми строительными блоками, делают из монолитного бетона. Если говорить о кирпиче, то лучше использовать керамический кирпич: он не боится влажности. Стенки делают в полкирпича или в кирпич. Толщина стенка в зависимости от способа кладки получается 12 см или 25 см. Это необходимо учесть при разметке котлована.

Использовать кирпич можно на сухих, плотных грунтах. Уровень подземных вод должен быть низким. Если вода подходит высоко, лучше стенки ямы делать из армированного бетона.

Кирпичная смотровая яма в гараже

Строительные блоки также необходимо выбирать те, которые не боятся повышенной влажности. Это бетонные блоки. Остальные если использовать, то с обязательной наружной гидроизоляцией, и то это не гарантия того, что они не рассыпятся, особенно если грунтовые вода располагаются близко.

С бетонной смотровой ямой все проще: бетон влаги не боится, от нее он только крепче становится. Для заливки стен используют бетон марки М 250, для пола достаточно М 200. Почему так? Потому что при зимнем пучении основная нагрузка приходится именно на стенки. Чтобы они не «сложились» требуется запас прочности, что достигается армированием и использованием бетона высокой прочности. Кстати, чтобы избежать пучения грунта под гаражом, надо хорошо сделать отмостку, чтобы вода уходила, а не впитывалась в грунт.

Толщина стенки при заливке смотровой ямы бетоном от 15 см. Стеки должны армироваться. Для этого используют готовую сетку с толщиной проволоки 5-6 мм и шагом 150 мм (если подземные воды глубоко) или вяжут каркас из арматуры диаметром 10-12 мм. Шаг установки арматуры — 20 см. Для большей прочности делать можно единый прут на дно и стены, изогнув его соответствующим образом.

Смотровая яма в гараже может быть защищена от проникновения влаги двумя способами: при помощи наружной гидроизоляции, которая выполняется исключительно в процессе строительства, и внутренней, которую можно сделать и во время эксплуатации.

Если в месте строительства гаража грунтовые воды находятся глубоко, ниже чем 2,5 метра и даже весной или после обильных дождей выше не поднимаются, можно обойтись и без гидроизоляции. С другой стороны, гидрологическая ситуация постоянно меняется, и там где раньше было сухо, может появится вода. Если смотровая яма в гараже уже построена, наружную гидроизоляцию не сделаешь. Остается только использовать пропитки глубокого проникновения чтобы уменьшить гигроскопичность стенок. Потому, если есть возможность, наружную изоляцию сделайте в любом случае.

Второй способ наружнойгидроизоляции

Как предотвратить попадание влаги в смотровую яму в гараже? Чаще всего используют гидроизоляционные пленки или мембраны (бутилкаучук, акваизол и т.п.). Их укладывают полотнищами, застилая котлован от одного края до другого, с выпуская по 10-15 см с каждой стороны ямы на пол гаража. Полотнища укладывают внахлест. Они должны перекрываться не менее чем на 15 см. Чтобы получить более герметичный стык, их склеивают двухсторонним скотчем, можно в две полосы — в начале и конце «перехлеста». Пленку хорошо расправляют, чтобы она плотно прилегала к стенкам котлована. При дальнейших работах важно не повредить мембрану.

Внутренняя гидроизоляция — это обычно пропитка стен обмазочной гидроизоляцией. Если есть возможность — составом для бассейнов. Он создает водонепроницаемую плотную пленку, очень напоминающую резину. Она и имеет голубой цвет и после застывания хорошо моется. Обрабатывать этим составом лучше стенки два раза, а можно и больше.

Пропитка глубокого проникновения в разы снижает гигроскопичность материала

Еще вариант — грунтовка глубокого проникновения на основе цемента. Содержащихся в ней полимерные частицы блокируют капилляры, по которым влага проникает сквозь толщу материала. Одна такая обработка в разы снижает гигроскопичность материала. В случае с водой в яме гаража необходима, как минимум, двукратная обработка (а лучше еще и больше).

Есть еще один вариант спастись от грунтовых — сделать металлический кессон. Варят из листового металла короб соответствующих размеров, обрабатывают антикоррозионными составами, затем устанавливают в котлован. Если сварные швы сделаны герметично, воды не будет, но может возникнуть другая проблема. При большом количестве вода может выдавить кессон. Говорят, что он «всплывает».

Чтобы избежать такой ситуации, к бокам кессона снаружи приваривают уголки, пруты, которые уходят на 1-1,5 метра в грунт. Чтобы при этом объем земляных работ не был очень уж большим (котлован с учетом этих распорок получается большой), можно схитрить. Перед установкой кессона вбить в грунт уголки или металлические стержни, выпустив их концы наружу. Приварить их к корпусу кессона можно после установки. Котлован все-таки придется делать больше (варить надо снаружи), но его размеры будут все-таки меньше. Второй плюс такого способа — стержни будут забиты в плотный грунт, а значит — будут лучше держать кессон.

Еще один способ исключить»всплытие» кессона — сделать на некоторой высоте в стене дырку. Если вода поднимется до ее уровня, она начнет заливаться внутрь. Воду впоследствии можно откачать, главное, чтобы все осталось на месте. Устроенная по такому принципу смотровая яма в гараже, простояла более 20 лет — пока не проржавел металл.

Если яма уже построена, а обмазочная гидроизоляция или пропитка не дали требуемого результата, надо или устраивать дренажную систему вокруг гаража, или собрать воду в одном месте. Для этого в гаражной смотровой яме, в одном из ее концов, делают приямок. В нем скапливается вода, откуда ее выкачивают насосом. Чтобы работала система в автоматическом режиме, ставят датчик наличия воды, который при срабатывании включает насос.

Под приямок делают опалубку, заливают бетоном. Потом делают гидроизоляцию приямка вместе с гидроизоляцией всей ямы. Для надежности можно поставить внутрь еще и металлический кессон.

Так как полностью от сырости в этом случае избавиться не получается, на пол ямы сбивают дощатый настил. Чтобы доски на гнили, их можно пропитать отработкой. Если не нравится ее запах, возьмите специальную пропитку для древесины, имеющей непосредственный контакт с грунтом (Сенеж Ультра, например).

Если вы много времени проводите в гараже, то и отопление у вас, скорее всего будет. Чтобы прогревалось все быстрее, имеет смысл яму утеплить. Лучше всего для этих целей подойдет ЭППС (экструдированный пенополистирол). Он выдерживает значительные нагрузки, не боится сырости, не гниет, на нем не размножаются грибки и бактерии.

Толщина ЭППС для создания ощутимого эффекта — от 50 мм. Закладывают его между грунтом и стенкой ямы. Тогда снаружи-внутрь яма будет выглядеть так:

• гидроизоляционная пленка;
• ЭППС;
• стенка.

Это — экструдированный пенополистирол ЭППС

Пенополистирол можно закладывать и под стяжку на дне смотровой ямы. Поверх него обычно укладывают армирующую сетку, а затем заливают бетон.

После того как вы определились с размерами и тем, из какого материала будете делать стенки, какой они будут толщины, можно приступать к разметке котлована. Это можно сделать при помощи колышков,вбитых по периметру. Второй вариант — между кольями, вбитыми по углам, натянуть бечевку/веревку. По разметке начинаем копать котлован. Землю обычно выносят и временно складируют возле ворот.

Попутно с земляными работами отслеживайте влажность грунта. Если вы достигла проектной глубины (необходимая + толщина стяжки пола), а влаги так и нет, можно обойтись и без гидроизоляции. Тем, кто не хочет рисковать, можно посоветовать сразу стелить пленку.

Ровняем стенки. Идеальной геометрии добиваться не надо, но заметных горбов и ям быть не должно. Дно котлована тоже выравниваем, трамбуем, хорошо уплотняя грунт. Используют обычно ручную трамбовку. На дно насыпают слой щебня (два раза по 5 см), каждый слой тоже тщательно трамбуют. Далее идет слой песка. Его достаточно 5 см. Песок смачивают, трамбуют до высокой плотности — чтобы нога не отпечатывалась. Далее настилаем гидроизоляционную пленку.

Выстилаем дно и стенки гидроизоляционной пленкой

Ее хорошо разравниваем, заправляя в углы. Полотнища укладываем с перехлестом в 15 см, которые проклеиваем двусторонним скотчем. Чтобы края не скатывались, прижимаем подручными материалами — досками, камнями.

На дно укладываем слой утеплителя, на него — армирующую сетку из проволоки. Все это заливаем бетоном марки М 200. Толщина слоя — не менее 5 см. Чтобы при укладке проще было ориентироваться, на пленке делаем отметки, по которым можно контролировать толщину слоя.

Если использовать портландцемент М 400, пропорции будут следующие — цемента 1 часть, песка — 3, щебня средней и мелкой фракции — 5 частей.

Строится смотровая яма в гараже: пол залит бетоном

Ждем несколько дней, пока бетон не наберет 50% прочности. Точный срок зависит от температуры. Если она в районе +20°C, ждать придется дней 5-6. Если +17°C это уже две недели.

Приступаем к выкладке стенок. Решено делать в полкирпича. Использовали кирпич б/у, пошло порядка 850 штук (размер ямы 4,2*0,8*1,7 м). До уровня локтя выкладывали стенки по кругу.

Возводим стенки в плокирпича

На уровне 1,2 метра от пола решено сделать нишу для инструмента. Высота ее в 3 ряда кирпича, верх перекрыт обработанной доской.

Чтобы не пришлось выкладывать нишу из кирпича, вставлен вкладыш из металла. Сварен короб, подходящий по размерам.

Далее стенки выгонялись почти в уровень с полом гаража. Часть стен была заменена двумя отрезками швеллеров. В низ при необходимости упираются домкраты. На верхний ряд укладывается металлический уголок с полкой 50 мм, толщина стали 5 мм.

Швеллера с двух сторон смотровой ямы в гараже

Уголок разворачивается так, чтобы одна его полка была свешены вниз, вторая закрывала часть верхней поверхности кирпича. Чтобы при нагрузке стенка не обрушилась, к этому уголку приваривают закладные, которые затем связываются с армирующим поясом бетонного пола в гараже.

Уголок уложен приварены закладные

Далее проведены подготовительные работы по устройству бетонного пола и он залит бетоном.

Заливка пола в гараже — уровень бетона по верхней кромке уголка

Забетонирована вторая сторона

При отливке бетонных стенок необходимо изготовить опалубку. Проще ее делать из листового материала — строительной влагостойкой фанеры толщиной от 16 мм, ОСП. Сбивают щиты необходимого размера, укрепляют брусками по наружной стороне. Они необходимы, чтобы под давлением бетона фанера или ОСП не выгибались. Сначала ставят наружные части опалубки. Если стенки котлована ровные, проблем не возникнет. Их просто прислоняете, ставите ровно.

Затем выставляется внутренние щиты опалубки. Между ними должно быть расстояние не меньше 15 см. Чтобы в процессе заливки стенки не деформировались, между ними ставят распорки.

Пример опалубки для бетонной смотровой ямы в гараже

Заливку желательно проводить за один раз. Залитые порции надо обязательно штыковать или обрабатывать погружным вибратором для бетона. Снимают опалубку через два-три дня. После можно установить уголок с приваренными закладными прутами (полосами) и приступать к заливке пола.

Обустройство своими руками смотровой ямы в гараже поможет ускорить и удешевить авторемонт, ее наличие позволит проводить регулярный самостоятельный технический осмотр. Правильное обустройство смотровой ямы дает целый перечень плюсов, а ваша главная задача при ее возведении – соблюсти все тонкости технологии.

О том, как сделать смотровую яму самостоятельно пойдет речь ниже.

Размер смотровой ямы напрямую зависит от числа людей, которых планируется одновременно там размещать, а также от габаритов вашей автомашины и размеров гаража.

Стандартный вариант предлагает следующие размеры: ширина – 80-100 см; глубина – 170-200 см; длина – от 160 до 200 см.

Планируя размеры смотровой ямы необходимо учитывать еще и особенности самой постройки, способные оказать влияние на ее размеры.

После того, как котлован под смотровую яму вырыт, можно перейти к сооружению пола. Для начала вам необходимо будет оборудовать вентиляцию смотровой ямы, как это показано на фото.

Перед обустройством пола позаботьтесь об отверстии, через которое будет проходить шланг воздуховода. Шланг закрывается при помощи крышки и вводится примерно на 20 см.

Затем необходимо подготовить двухслойную бетонную подушку. Первым слоем толщиной в 10 см насыпается гравий, вторым, толщиной в 6 см – песок, такая система дренажа обеспечит отведение влаги. Каждый слой выравнивается и трамбуется, яму смазывают глиной.

Далее необходимо уложить арматуру и залить поверхность бетоном. После того, как бетон высохнет, укладывается еще один гидроизоляционный слой, далее проводится окончательная отделка и обработка ямы материалами для теплоизоляции.

Основными требованиями к гидроизоляционным материалам являются их экономичность и эффективность. Исходя из данных критериев возможно применение следующих вариантов:

• однослойная полимерная мембрана – ее толщина равна 2 мм, материал долговечен и прочен, но отличается высокой стоимостью. Помимо этого, для установки мембраны понадобится специальное оборудование;
• материалы на битумной основе (рубероид или битумная смазка) – широкодоступны в плане стоимости, очень просты при монтаже, длительность срока их эксплуатации составит минимум пятнадцать лет;
• гидроизоляционная смазка – легко наносится и отличается относительно невысокой ценой.

Каждый владелец автомобиля рано или поздно сталкивается с мелким ремонтом своего транспортного средства. Обыкновенная проверка технического состояния машины способна превратиться в часы ожидания. Сэкономить средства и время позволит наличие собственной смотровой ямы в гараже, сделать которую можно своими руками.

Необходимость смотровой ямы в гараже очевидна, так как в случаях замены масла, мелкого ремонта дна кузова или обычного осмотра приходится выделять несколько часов для поездки на станцию технического обслуживания и оплачивать дорогостоящий сервис.

Яму для технического осмотра автомобиля можно использовать и в качестве погреба или овощехранилища. Для этого внутри неё конструируются ниши и полки.

Условием качественного использования смотровой ямы как технического сооружения и места для хранения продуктов является соблюдение всех норм строительства и наличие надёжной гидроизоляции пола и стен.

Даже такая простая конструкция требует тщательного планирования действий. Важным моментом при этом является определение качества почвы и уровня грунтовых вод. Наиболее подходящим основанием для подобных сооружений является глинистый грунт. Его особенность заключается в том, что он не пропускают влагу, а значит, может стать своеобразным гидроизоляционным слоем.

При большом скоплении грунтовых вод и высоком уровне их расположения смотровая яма дополнительно оборудуется дренажной системой для отвода лишней влаги, а также погружными насосами, чтобы помещение можно было быстро осушить.

Монтаж смотровой ямы можно проводить самостоятельно. Сложного в этом ничего нет, если следовать подробной инструкции.

Чтобы сделать расчёт площади будущей смотровой ямы, нужно учитывать толщину стен и основания. Для подобных вычислений необходимо вспомнить курс геометрии и прибегнуть к простой формуле определяющей площадь — S=ah, где a — это длина, h — ширина котлована. Смотровая яма в готовом виде будет иметь размеры 75х185х300 см. Толщина бетонных стен и пола, как правило, составляет около 10 см. Расчёты будут следующими: 0,85х3=2,55 м² — это площадь котлована для смотровой ямы.

Комфортную работу в смотровой яме создаёт правильно рассчитанное пространство, а именно, её параметры должны быть удобными для комплекции находящегося в ней человека. Обычно ширину ямы сооружают в диапазоне от 70 до 75 см. Этой ширины достаточно для того, чтобы вы свободно перемещались внутри. Такое же расстояние между стенами делает смотровое сооружение удобным для заезда легкового автомобиля.

Котлован может быть и шире, если смотровая яма предназначена для крупных или грузовых автомобилей. Расстояние между внутренними сторонами колёс такого транспорта значительно больше (от 80 до 90 см).

Смотровая яма обустраивается таким образом, чтобы стены немного зауживались к полу. Схематически в разрезе её конструкция напоминает перевёрнутую трапецию. Эта форма обеспечивает удобный доступ к инструментам в нишах и свободное перемещение.

Длина смотровой ямы выбирается исходя из размеров гаража. Если позволяет площадь помещения, то в яме можно предусмотреть лестницу. Для этого длину котлована увеличивают на 100–120 см.

Высота ямы составляет не менее 170–180 см. Эти размеры относительны, так как глубину делают в соответствии с ростом владельца автомобиля. Находясь в смотровой яме, человек не должен задевать головой дно машины.

Для дополнительной безопасности автомобиля и его владельца смотровая яма оборудуется металлическими ограничителями. Обычно они представляют собой четыре столба, закреплённых по углам ниши. Они возвышаются над ней на 10–15 см. Иногда для технического осмотра используются не четыре столба, а два металлических уголка. Они крепятся друг против друга по краям длины котлована.

Глубина должна быть больше роста хозяина на 25–30 см. При таком расстоянии от основания до кузова руки не будут быстро уставать, так как это даёт возможность находиться им в согнутом положении.

Чаще всего для изготовления используют бетон, дерево, металл или кирпич.

Для расчёта требуемого количества бетона необходимо воспользоваться формулой, определяющей объём. Для этого нужно умножить значения длины, ширины и высоты стены. Аналогичные расчёты проводятся для пола.

Если при строительстве ямы будет использоваться кирпич, то, зная его параметры, легко рассчитать необходимое количество этого материала в штуках. Размеры красного кирпича — 250х120х60 мм.

При постройке смотровой ямы не обойтись без следующих инструментов:

• совковой и штыковой лопаты;
• вёдер для выкопанной земли и бетонной смеси;
• кельмы;
• сварочного аппарата;
• ножовки.

Также необходимы следующие материалы:

• кирпичи;
• цемент, песок, щебень;
• бетон М200 для основания;
• доски сечением 400х50 мм;
• арматурные прутья;
• металлический уголок шириной 50 мм;
• гидроизоляционный материал.

Всю работу нужно делать в строгой очерёдности шагов:

1. Перед тем как сделать яму в гараже, нужно разметить территорию. После того как котлован вырыт, её дно можно покрыть фальшполом или соорудить удобные подставки. Если грунт нестабильный, то его необходимо укрепить с помощью досок и распорок. Помните, что разрыхлённая земля, по объёму на 25–30% больше, чем габариты котлована. Её не следует сразу вывозить, так как часть грунта понадобится для утрамбовки пространства между стеной ямы и кирпичной кладкой (бетоном, металлическим листом, досками). Другая часть земли потребуется для выравнивания пола во всём гараже.
2. На стадии формирования котлована необходимо позаботиться об оборудовании ниш в стенах. В них удобно держать осветительные приборы, инструменты, материалы. Ниши рекомендуется расположить на высоте локтей. Вам не придётся наклоняться за инструментом.

Особенности монтажа перегородок зависит от используемого материала.

Перед заливкой смеси необходимо изготовить опалубку. Для этого лучше всего использовать OSB плиты. Этот материал не пропускает залитую смесь и не деформируется со временем. Плиты скрепляют между собой с помощью досок и саморезов, чтобы расстояние между ними было не менее 15 см.

Для удержания формы деревянной конструкции её необходимо крепить распорками. Зазоры в стыках плит должны отсутствовать или быть минимальными. Внутрь готовой опалубки следует установить армирующую сетку.

Есть вариант заливки бетона с односторонней опалубкой. Для этого необходимо покрыть стены котлована гидроизолирующим материалом. Далее по внутреннему периметру ямы устанавливаются OSB плиты. Между ними и гидроизоляцией помещается металлическая сетка. Внутрь этой конструкции заливается бетон.

В готовый котлован укладывают гидроизоляционное полотно. Оно должно полностью покрывать пол и стены. Полотно необходимо укладывать внахлёст. Чтобы края материала не задирались, их прижимают досками. Поверх гидроизоляции делают кладку «в полкирпича». Когда стена достигнет высоты 135 см, можно сделать ниши, а затем продолжить кладку до верхнего края ямы. На последний ряд рекомендуется установить металлическую рамку из уголка, причём приварена она должна быть таким образом, чтобы одна полка каждой стороны была параллельно полу. На неё будут укладываться толстые доски, закрывающие яму. Далее делают заливку бетонного пола в гараже.

Эта конструкция напоминает большой короб. При её изготовлении листы необходимо соединять сплошной сваркой. Готовую конструкцию нужно тщательно обработать антикоррозийными покрытиями. Короб следует оборудовать крепежами. Они представляют собой приваренные металлические уголки, которые упираются в грунт на 100–150 см. Их крепят к корпусу с четырёх сторон. Они будут удерживать короб на месте. Если этого не сделать, вся конструкция просто всплывёт при поднятии уровня грунтовых вод.

Древесина без соответствующей обработки быстро загнивает. Поэтому материал требуется пропитывать специальными противогрибковыми веществами и дополнительно гидроизолировать. Доски для стен лучше брать толстые. Материал устанавливают горизонтально. По краям узких сторон смотровой ямы закрепляют распорки.

Этот процесс осуществляется как до строительства сооружения (наружная изоляция), так как после его возведения (внутренняя изоляция).

Если гараж расположен на участке с низким уровнем грунтовых вод, то многие владельцы не спешат изолировать смотровую яму от влаги. Однако гидрологическая ситуация любой местности каждый год меняется, поэтому об изоляции рекомендуется позаботиться ещё на стадии строительства. Для этого используются специальные плёнки или мембраны, например, бутилкаучук, акваизол. Их необходимо уложить в котлован. Края материала должны укладываться с напуском в 10–15 см. Для получения герметичного шва в месте нахлеста используют двусторонний скотч.

При установке плёнки или мембраны важно не повредить их целостность. В противном случае в яму будет попадать влага из грунта.

Уложенный гидроизоляционный слой расплавляют с помощью паяльной лампы. В результате этого плёнка распрямляется, плотнее прилегая к стенам и дну смотровой ямы.

Внутренняя гидроизоляция смотровой ямы в гараже своими руками подразумевает обработку поверхности готового смотрового сооружения жидкими веществами, которые при высыхании образуют плотный водоотталкивающий слой. Хорошо зарекомендовал себя состав для обработки бассейнов. Его наносят плотной широкой кистью, а при застывании вещество образует водонепроницаемый материал, напоминающий резину. Для большей надёжности следует наносить более двух слоёв.

Изолирующий материал можно наносить с помощью распылителя

Существует другой способ внутренней изоляции от влаги — это использование специальных грунтовок на основе цементов, которые имеют свойство глубоко впитываться в нанесённый материал. Этот эффект достигается благодаря полимерным частицам, которые находятся в смеси. Они блокируют капилляры, способствующие проникновению влаги сквозь основной материал.

Накрытая смотровая яма не только защитит автомобиль от случайного провала, но и послужит дополнительным гидроизоляционным слоем. При отсутствии крышки испаряемая влага оседает на нижних деталях кузова автомобиля, тем самым создавая благоприятные условия для образования коррозии металла. Чтобы избежать подобных проблем смотровую яму накрывают. Для этого используют листы металла или доски.

Древесина — это относительно недорогой и лёгкий материал. При необходимости доски легко заменить. Подбирают их из твёрдых пород дерева, например, дуба и лиственницы. Перед использованием доски покрывают противогрибковыми пропитками и антисептическими веществами. Укладывают их в проёмы металлических уголков, закреплённых вверху смотровой ямы. Толщина каждой доски должна быть более 40 мм.

Использование металла менее удобно, так как этот материал имеет большой вес, он недешёвый и неустойчив к коррозии. При эксплуатации его поверхность прогибается.

Строительство овощной ямы имеет свои особенности.

Для овощной ямы важны и наличие гидроизоляции, и глубина.

Место для хранения овощей обязательно должно быть ниже точки промерзания. В противном случае смысл хранения продуктов питания теряется, так как они будут испорчены низкой температурой.

Точка промерзания зависит от региона расположения гаража, например, в северных областях земля промерзает до 150 см. Учитывая этот факт, следует выкопать котлован глубиной не менее 190 см. От 10 до 15 см необходимо выделить для дренажной прослойки под основанием, ещё около 10 см требуется для установки перекрытия. Остаётся 170–175 см для размещения полок, стеллажей и ниш для овощей и освещения. Глубина зависит и от роста хозяина.

Вариант с оптимальными размерами для этого сооружения

Оптимальная ширина ямы для овощей составляет 150 см. Этот размер позволяет оптимально поместить полки и стеллажи, при этом человек не будет стеснён в движениях внутри ямы. Для подбора длины нужно придерживаются правила — котлован не должен доходить до стен гаража ближе чем на 50 см.

Для изготовления овощной ямы в гараже потребуются следующие материалы:

• гидроизоляционное полотно;
• арматурные прутья;
• песок;
• гравий;
• доски для опалубки;
• металлические уголки;
• проволока;
• кирпичи, металлические листы, доски или бетон М 250.

При строительстве этого сооружения не обойтись без таких инструментов:

• штыковой и совковой лопаты;
• бетономешалки;
• ёмкостей для бетонной смеси и воды;
• паяльной лампы;
• двустороннего скотча;
• шуруповёрта.

Расчёты материалов для возведения овощной ямы аналогичны смотровой.

Подготовив все необходимые инструменты и материалы, можно приступить к строительству овощной ямы:

1. Необходимо провести размету участка под котлован. Это удобно сделать с помощью натянутого шнура и колышков.
2. Когда разметка готова, можно приступать к земельным работам. Определяя размеры будущей ямы, следует учитывать толщину стен и пола в соответствии с выбранным материалом для строительства.
3. Стены и пол нужно покрыть слоем битума. Эта процедура обязательна в том случае, если уровень грунтовых вод довольно высокий. Битум послужит дополнительным гидроизоляционным слоем.
4. Теперь пришло время возвести основание. Для этого потребуется выровнять поверхность дна ямы, затем насыпать песок, равномерно распределить его. После этого спрессовать этот слой до получения толщины в 10 см. Сверху песчаной подушки поместить гравий, который тоже необходимо утрамбовать.

Для удобства выполнения профилактических работ и ремонта автомобиля у хорошего хозяина гараж обычно оснащается смотровой ямой. Это неудивительно – менталитет большинства наших мужчин таков, что практически каждый автолюбитель предпочитает сам осуществлять контроль за состоянием машины, а при необходимости — и производить его починку. Вложившись в такое обустройство гаража однажды, в будущем можно сэкономить приличную сумму на сервисном обслуживании, так как провести такие нехитрые, но необходимые процедуры, как замена масла или покрытие дна антикоррозийным составом, а также ряд других работ, связанных с днищем или подвеской автомобиля, можно будет самостоятельно.

Смотровая яма в гараже своими руками

Однако, необходимо сразу же отметить, что оптимальным расположением смотровой ямы считается место под навесом рядом с гаражом, или же в гараже, но рядом с площадкой, предназначенной для стоянки автомобиля, так как влажные пары, скапливающиеся между днищем машины и дном ямы, часто способствуют активизации коррозийных процессов. Но, как известно, чаще всего место в гараже бывает ограничено, поэтому смотровая яма устраивается в средней части помещения. Исходя из этого обстоятельства далее и будет рассмотрено, как может быть сделана смотровая яма в гараже своими руками с обустройством надежной гидроизоляции, вентиляции и с применением различных материалов для возведения стен.

Оптимальным вариантом будет постройка ямы до начала возведения стен гаража, на распланированном для него месте, параллельно с созданием фундамента и пола. Понятно, что в уже готовом строении можно столкнуться с рядом ограничений, которые значительно усложняют работу.

Отрывать котлован для ямы удобнее всего еще на стадии подготовительных работ, до заливки пола и возведения стен

Например, тот же котлован, устраиваемый на открытом пространстве, может быть вырыт быстро и аккуратно с помощью специальной техники. В готовом же гараже его придется копать исключительно вручную, а эта работа достаточно трудоемка, так как придется не только разрыхлить, но и извлекать несколько кубов грунта с достаточно большой глубины, а затем еще организовывать его вынос из гаража и дальнейший вывоз с территории.

При планировании выкапывания котлована рекомендовано заранее получить информацию о расположении грунтовых вод на участке строительства, чтобы обезопасить постройку от их проникновения внутрь ямы, иначе она станет непригодна для выполнения работ, а со временем начнется ее обрушение. В этом случае придется «спасать» гараж, привозить грунт и закапывать яму. Поэтому лучше всего все нюансы ее обустройства продумать заранее и получить всю необходимую для этого информацию, иначе работы могут быть проделаны напрасно.

Для постройки смотровой ямы потребуется достаточно много различных материалов, которые нужно приобретать с небольшим запасом. Обычно профессиональные строители советуют увеличивать их количество на 10÷15%.

Итак, для создания полноценной смотровой ямы могут понадобиться следующие материалы:

• Песок, гравий или щебень. Песок и гравий необходимы для кладочного или заливного раствора, а для обустройства подушки на дне ямы кроме этих материалов потребуется щебень. Для замешивания всех типов растворов требуется цемент.
• Брус сечением в 30×30 или 40×40 мм, доски 25 мм или фанера толщиной в 10÷15 мм – для изготовления опалубки, и хорошо обработанные доски толщиной в 40÷45 мм – для крышки ямы.
• Арматурный прут диаметром 6÷8 мм для вязки армирующей решетки при укреплении стен и пола.
• Гидроизоляционные материалы – плотная полиэтиленовая пленка, рубероид и мастика. Для гидроизоляции могут быть использованы и более современные материалы, но они имеют более высокую цену.
• Металлический уголок размером 50×50 мм для закрепления периметра ямы на уровне пола. Часто из уголка делают еще и колесоотбойник.
• Стальная проволока сечения 1,5÷2 мм — для скрутки арматурной решетки.
• Пластиковые трубы диаметром 100 мм – для обустройства вентиляционной системы ямы.
• Кирпич или пеноблоки, если из них планируется возводить стены ямы.

Работу по планировке и обустройству смотровой ямы обычно начинают с определения ее размеров. Все параметры рекомендовано сразу же фиксировать, для дальнейшего составления проекта, в котором необходимо показать месторасположение ямы в гараже, ее ширину, длину и глубину. Эти значения в первую очередь зависят от базы автомобиля, то есть расстояния между колесами по длине и ширине машины, а также от роста владельца гаража. Правильное определение этих параметров важно и для обеспечения безопасности, и для комфортной работы, и удобства постановки автомобиля в гараж.

Размеры ямы должны отвечать требованиям безопасности и удобства работы

• Ширина котлована должна быть на 300÷350 мм больше, чем задуманный размер смотровой ямы, а ее ширина в готовом виде – на 200 мм меньше, чем расстояние между колесами автомобиля на одной оси (с промером между внутренними поверхностями покрышек). При этом яма должна быть комфортна для нахождения внутри нее человека. Занимаясь планированием смотровой ямы, не стоит брать точные размеры между колесами конкретной легковой машины, так как, возможно, со временем ее захочется заменить на новую. Поэтому рекомендуется брать среднее расстояние для различных вариантов автомобиля.

Общепринятым, наиболее удобным параметром ямы является ширина в 800÷850 мм.

Рекомендуемые размерные параметры смотровой ямы

• Длина ямы может быть различной, и это уже зависит от желания автовладельца, с учетом, естественно, длины гаражного помещения. Стандартная длина ямы должна равняться длине автомобиля плюс 1000 мм, но в некоторых случаях приходится делать ее меньших размеров. Поэтому этот параметр может варьироваться от 2000 до 6000 мм.

При планировании смотровой ямы необходимо учесть возможность спуска в нее при стоящем в гараже автомобиле

Делая расчеты, также нужно учесть место для спуска в яму при стоящем в гараже автомобиле. Спуск должен быть оборудован приставной или ступенчатой лестницей. Обычно выбирается приставная лестница, так как она занимает значительно меньше места.

• Глубина ямы определяется ростом владельца гаража. Она должна быть такой, чтобы человек, стоя на дне, мог свободно дотянуться до любого механизма автомобиля, выходящего на его нижнюю часть и требующую профилактики или ремонта.

Следует отметить, что будет лучше, если котлован будет отрыт немного глубже, чем требуется, так как нужную глубину можно компенсировать за счет поднятия пола, увеличив его толщину. Обычно глубина ямы равняется росту владельца плюс 100÷200 мм и составляет примерно 1800÷1900 мм.

Кроме вышеназванных параметров, при рытье котлована нужно учитывать расстояние для гидроизоляции, кладки или заливки стен, а также для засыпки вокруг смотровой ямы глины, слой которой станет дополнительной гидроизоляцией. Если стены будут выкладываться из кирпича или заливаться бетоном, то котлован должен быть увеличен в ширину в каждую сторону на 120÷150 мм, для газосиликатных блоков на 200 мм, для обустройства бетонированного пола глубина увеличивается на 200 мм. Если вокруг ямы будет устраиваться дренажный или гидроизолирующий слой, то котлован увеличивается в ширину еще на 150÷170 мм.

Как уже говорилось выше, необходимо получить информацию о глубине расположения грунтовых вод. Эти данные должны быть указаны в отчете, который дается после исследований участка перед возведением гаража.

Близкое расположение грунтовых вод может привести к таким последствиям

Уровень расположения грунтовых вод играет важную роль в постройке любого здания, будь то жилой дом или гараж. Если он будет проходить выше, чем 2500 мм, то рыть смотровую яму в гараже или делать погреб под домом затруднительно, так как они будут заполняться водой, даже если будет сделана качественная гидроизоляция.

В ряде случаев есть выход – чтобы избежать этой неприятной ситуации, по периметру всей ямы на высоту ее стенок и под бетонным полом делается дренажная система, которая поможет отводить воду в канализационный колодец.

При условии расположения грунтовых вод ниже указанного выше уровня, ограничений для обустройства смотровой ямы нет.

Хорошо видна ниша для размещения необходимого инструмента

Практически всегда владельцы гаража, устраивая смотровую яму, предпочитают делать в ее стенках ниши, располагая их в верхней или средней части боковых стенок.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.5 проголосовавших: 13

Как выложить яму в гараже из кирпича: этапы работы

Важный элемент любого автомобильного гаража — смотровая яма из кирпича. Она позволяет осмотреть основные узлы и агрегаты, расположенные снизу транспортного средства. Такую несложную постройку можно выложить своими руками, предварительно подготовив план-схему строения и купив необходимые строительные материалы и инструменты. Функциональность смотровой ямы в гараже часто увеличивают за счет встроенных ниш, которые используют для хранения автомобильных масел и жидкостей, набора инструментов и запаса топлива.

Подготовка к строительству ямы в гараже из кирпича

Обычно котлован для смотровой ямы делают до начала возведения стен. Это избавит от ограничений и позволит вывезти изъятый грунт вместе с грунтом от выкопанной траншеи под фундамент гаража. Котлован можно сделать и после окончания строительства гаража и его перекрытия, но обязательно до бетонирования пола. При выборе месторасположения ямы необходимо:

• Иметь данные о залегании грунтовых вод, чтобы сооружение не затапливалось и не стало бесполезным.
• Отступить от въездных ворот 1—1,5 м для прохода при поставленном автомобиле.
• Рассчитать расстояние до боковых стен или стационарных верстаков и стеллажей с возможностью свободного открытия дверей машины.

Вернуться к оглавлению

Размеры и расчет материала

Правильно подготовленные рабочие чертежи позволят избежать просчетов при изготовлении металлоконструкций, рассчитать количество стройматериалов и обеспечат удобство расположения ниш для хранения. Работы начинают с установления параметров смотровой ямы, на которые влияют следующие факторы:

• общие размеры гаража;
• ширина базы колес автомобиля;
• длина машины;
• высота роста владельца, который будет ею пользоваться.

Правильно выбранные размеры обеспечат безопасность, удобство при ремонте и парковке машины в гараже.

Размеры будущей постройки зависят от нескольких важных факторов.

Размеры длины, ширины и глубины вносят в будущий проект. Эти данные необходимы для расчета объема лишнего грунта, размеров арматуры, уголка, количества кирпича и других строительных материалов. Оптимальная ширина 800—860 мм. Размеры длины ямы могут быть любые, но не меньше, чем длина автомобиля плюс 1 м. Как правило, этот показатель находится в пределах от 4 до 6 м. Глубину выбирают по росту заказчика плюс 10—20 см. Обычно она в пределах 1,8—2 м. Выйти на удобную глубину можно за счет поднятия пола после кладки.

Вернуться к оглавлению

Этапы работы

Подготовка котлована

Размеры котлована на 20—25 см больше размеров ямы. Для закладки дренажа делают траншею по периметру ниже уровня стяжки пола. Если предусмотрены ниши, вынимают грунт в месте их расположения. Траншея для вентиляционной трубы должна быть проложена под фундаментом гаража и выведена наружу. Копать предпочтительнее вручную, но если готовят котлован до возведения стен, то можно — трактором. При этом нужно разметить и вбить колышки, чтобы не потребовался дополнительно грунт для засыпки.

Вернуться к оглавлению

Обустройство пола и стен

На дно котлована одним из слоев закладывается щебень.

После того как котлован готов, зачищают и выравнивают пол, стены и ниши от лишнего грунта. Затем на дне дополнительно делают подложку для стяжки, послойно засыпая глину, щебень средней фракции, песок и мелкий гравий. Первые 2 слоя закладывают толщиной 10 см, а последующие — по 5 см. Слои поэтапно тщательно выравниваются и утрамбовываются.

Вернуться к оглавлению

Гидроизоляция и сток воды

Этот этап является необходимым и обязательным, если грунтовые воды залегают на расстоянии менее 2 м. Для этой цели используется рубероид или изолон, который покрывает дно и стены с запасом по 30 см с каждой стороны. Концы загибают и фиксируют. Гидроизоляционный материал укладывают с нахлестом 8—10 см. При укладке рубероида важно промазывать швы битумной мастикой для создания герметичности. Таким же образом гидроизолируют места будущих ниш. До укладки гидроизоляции по внешней стороне стенок закладывают асбестовые трубы диаметром 5—8 см, которые будут выполнять роль дренажа.

Вернуться к оглавлению

Бетонирование пола

Для бетонирования сваривают или связывают стальной проволокой решетку из арматуры толщиной 5—8 мм с ячейкой 10×10 см. Подготовленную конструкцию устанавливаем над полом на высоте 6—8 см. Перед заливкой бетоном, уровнем проверяют горизонтальность укладки. Для приготовления раствора используют цемент М500, песок и мелкий гравий фракции 1,5—2 см в пропорциях 1:4:2. Готовой смесью заливают армированное дно и делают стяжку толщиной от 10 до 15 см. Разравнивают бетонную смесь под горизонтальный уровень.

Вернуться к оглавлению

Вентиляция

Для нормальной циркуляции воздуха в такой постройке нужно проложить вентиляционные трубы.

Со временем в смотровой яме скапливаются токсичные запахи и влага. Вытяжка существенно снизит их концентрацию. Вентиляционную трубу прокладывают с зазором от пола 10—15 см. Обычно используют пластиковую трубу диаметром 10—12 см. Поворотное колено для соединения выбирают металлическое, чтобы при бетонировании пола гаража от нагрузки оно не погнулось. Дальнейший отвод выполняют металлической трубой диаметром 10—12 см, которую прокладывают ниже уровня стяжки. Еще одно поворотное колено устанавливают на выходе наружу. Затем крепят воздухоотвод на расстоянии 15—20 см от внешней стены. Защиту от попадания осадков обеспечивают конусовидным колпаком, изготовленным из оцинкованного железа.

Вернуться к оглавлению

Кладка кирпича

Кирпич начинают класть с углов, при этом обеспечивая перевязку между собой. Укладку первого ряда контролируют уровнем. Для усиления конструкции после каждых двух рядов прокладывают металлическую сетку. Кладка выполняется в половину или четверть кирпича. Раствор готовят из песка и цемента в пропорциях 3:1. При помощи веревочного отвеса контролируют вертикальность возводимых стен. Стенки ниш выкладывают до проектного уровня и делают перекрытие бетонной плитой. После выведения стен до уровня пола гаража и полного высыхания их можно обложить плиткой. Для усиления конструкции по размерам внутреннего периметра сваривают уголок сечением 5×5 см. К полученному прямоугольнику приваривают от 8 до 20 арматурных усов длиною 20—25 см. Забетонированные в стяжку пола, они укрепят смотровую яму.

Смотровая яма в гараже размеры, гидроизоляция ямы, как сделать яму в гараже, гараж с ямой

Оглавление:

1. “За” и “против” строительства смотровой ямы
2. Как построить гараж с ямой
3. Габариты смотровой ямы
4. Обустройство ямы
5. Гидроизоляция смотровой ямы
6. Как утеплить яму

Машина требует систематического контроля над ее техническим состоянием. Промывка систем, смена масла и запчастей – все это залог ее «здоровья» и «долголетия». Есть немало автолюбителей, которые отлично справляются с ремонтными работами любого уровня сложности. Если вы относитесь к их разряду, то наверняка не раз задумывались над вопросом: как сделать яму в гараже для удобного доступа ко всем агрегатам автомобиля.Собственная смотровая канава избавит от лишнего визита на станцию техобслуживания и позволит вовремя предупредить серьезное «заболевание» своего любимца.

Строительство смотровой ямы. Все «за» и «против»

Яма смотровая – комфорт и удобство для «продвинутого» автовладельца, который самостоятельно ремонтирует свою машину. Гараж превращается в собственную автомастерскую. Но следует хорошо подумать и взвесить все «за» и «против», прежде чем заняться переделкой своего гаража, ведь смотровые канавы – серьезное испытание постройки «на прочность».

АРГУМЕНТЫ «ЗА»

• Гараж + смотровая яма = своевременная профилактика

Смотровая яма для авто позволяет быть всегда в курсе его технического состояния, ведь немалое количество важных узлов спрятано под днищем машины. Автовладелец заинтересован в надежности железного «друга», поэтому легкий доступ к его «внутренностям» позволяет строго следить за исправностью транспортного средства.

• Смотровая яма гаража – экономия средств и времени

Большинство визитов на станцию техобслуживания сводится к мелкому ремонту автомобиля. Цены на такие услуги высокие, поскольку компенсируют затраченное время высококвалифицированного специалиста, занимающегося решением более сложных задач. Устройство ямы в гараже позволит за год сэкономить солидную сумму, для которой найдется более «приятное» применение.

• Смотровые ямы в гараже – возможность дополнительного заработка

Большое количество машин привело к потребительскому спросу на все виды ремонтных работ. Если владелец гаража – мастер, то яма для ремонта авто дает возможность организовать свой «мини-бизнес». Талантливый автослесарь обеспечит себя неплохим заработком, так как его услуги будут всегда востребованы. В таком случае осмотровая канава – реальный шанс улучшить свое финансовое положение.

АРГУМЕНТЫ «ПРОТИВ»

• Устройство смотровой ямы в гараже – риск появления в помещении воды

Необдуманные действия по реализации данного проекта могут привести к катастрофическим последствиям. Если грунтовые воды расположены на глубине выше 2,5 м, то яма в гараж – «открытый люк» для них. Эффективная борьба с этим природным явлением – обустройство сложной дренажной системы, о которой следовало позаботиться еще перед строительством этого сооружения. Ее монтаж для готового гаража – весьма дорогое удовольствие.

• Гаражная яма – постоянный источник влаги

Даже если расположение грунтовых вод позволяет сделать смотровую яму в гараже, то она является мощным источником влаги в помещении (особенно если оно отапливается). Автомобиль, постоянно размещенный над «нишей», будет покрыт конденсатом, что приведет к быстрой коррозии днища.

• Как выкопать яму в гараже? Проблемы «самоделки»

Интернет пестрит вопросами на автомобильных форумах: «Как построить смотровую яму в гараже самостоятельно?» При этом люди берут во внимание советы «опытных» коллег, которые противоречат строительным нормам. А ведь только их строгое соблюдение – залог успеха данного проекта.

Существуют определенные требования к смотровой яме, как к любому строительному сооружению. Их выполнение позволит безопасно и комфортно эксплуатировать эту ремонтную зону. К сожалению, не всегда смотровая яма своими руками соответствует этим правилам, что влечет за собой даже угрозу жизни для автовладельца.

Как построить гараж с ямой? Важные и полезные «мелочи»

Лучший вариант позаботиться о должном комфорте автовладельца и машины – запланировать проект смотровой ямы при строительстве гаража. Собственный земельный участок позволит обустроить это сооружение по всем должным правилам и избавит от затруднительных ситуаций, возможных при переделке уже готового «автожилья». Для оформления гаражей с ямой указывать наличие ямы не нужно.

Гидроизоляция гаража со смотровой ямой

Строительство гаража с ямой начинается с обустройства фундамента. Нюанс этого этапа заключается в формировании рабочей «коробки» сооружения и должной заботы об ее гидроизоляции и дренаже (с учетом глубины «ниши»). Смотровая яма будет эффективно защищена от грунтовых вод.

Месторасположение автомобиля в гараже со смотровой ямой

Как строить яму в гараже, чтобы предотвратить ее негативное влияние на автомобиль? Специалисты советуют предусмотреть для машины рабочую зону (с ямой) и зону отдыха (без нее). Такая конструкция гаража позволит уберечь ее от избытка влаги, исходящего из «ниши», тем самым избежать быстрой коррозии днища.

Оптимальный вариант не всегда можно реализовать, но если площадь участка позволяет, то не пожалейте лишних квадратных метров и «подарите» машине и себе оптимальный комфорт.

Удобное расположение инструментов

При ремонтных работах необходимо пользоваться специальным инструментом. Для удобства автовладельца следует предусмотреть в боковых стенах смотровой ямы ниши для его хранения.

«Крышка» для смотровой ямы

Если рабочая зона не будет часто использоваться, лучше ее закрыть. Для этого подходят палубные доски, которые устанавливают вдоль отверстия смотровой ямы. Опорой для них служит металлическая страховочная рейка.

Оптимальные габариты смотровой ямы

Осмотрев несколько гаражей, обустроенных этой рабочей зоной, на первый взгляд покажется, что существуют отдельные виды смотровых ям. На самом деле, они отличаются между собой линейными размерами и способами отделки.

Чтобы не ошибиться в расчетах, следует учесть такую закономерность при планировке ремонтного «туннеля»: размер ямы в гараже напрямую зависит от «габаритов» хозяина и его автомобиля.

Ширина смотровой ямы
Этот параметр связан с маркой вашего автомобиля и его колесной базы. При расчетах следует учесть все его возможные модификации. Если планируется ремонт различных видов машин, то оптимальные размеры ямы в гараже (т.е. ширина) – 75-80 см.

Глубина смотровой ямы
Для расчета глубины отверстия следует принять за основу рост автовладельца и его удобное положение во время ремонтных работ. Оптимальный вариант – высота смотровой ямы на 10 – 15 см больше роста хозяина, что обеспечивает легкий доступ до любого агрегата автомобиля.

Длина смотровой ямы
Смотровая яма, размер которой длиннее машины минимум на 1 м, должна обеспечивать простой вход/выход автовладельца в/из нее. Часто в проекте сразу предусматривают ступеньки или же при ограниченной площади гаража используют приставную лестницу.

Последовательность работ по обустройству смотровой ямы для гаража

Перед началом усовершенствования гаража следует провести изыскательные работы для определения уровня залегания грунтовых вод. Если он выше 2,5 м, то стоит отказаться от задуманного во избежание вышеупомянутых плачевных последствий. В смотровой яме вода будет периодически появляться, и борьба с этим явлением без обустройства сложной дренажной системы влечет за собой бессмысленную трату денег.

Полезный совет!

Если обустраивается смотровая яма в гараже – своими руками и без должной разведки уровня грунтовых вод, то не заливайте сразу ее «коробку» бетоном. На протяжении сезона паводков вы сами наглядно убедитесь, насколько они угрожают вашему «творению» и на каком виде гидроизоляции стоит остановить свой выбор. Если на месте ямы образуется «мини-бассейн» – отказывайтесь от задуманного. Такая страховка поможет избежать лишних растрат.

Рассмотрим поэтапно самую распространенную реализацию процесса «переделки»: как вырыть яму в гараже с ленточным фундаментом.

Котлован для ямы
Необходимые размеры смотровой ямы послужат ориентиром для будущего котлована. К этим параметрам следует добавить припуски для обустройства стен и пола:

• Для ширины и длины – 40-50 см
• Для глубины – 20 – 25 см

Например, для смотровой ямы 1м × 1,80 м × 2 м (ширина × глубина × длина), вырывают котлован 1,40 × 2 м ×2,40 м.

Формирование пола смотровой ямы.
Перед заливкой бетона поверхность ямы засыпают гравием (≈10 см) и песком (≈ 5 см), тщательно выравнивают и утрамбовывают каждый слой. Эта песчаная «подушка» позволит отвести излишек воды от конструкции. Устанавливают гидроизоляцию, предварительно смазав поверхность глиной. Заливают бетон с его обязательным армированием. Поверхность еще раз гидроизолируют после застывания пола. Затем следует финишная отделка.

Возведение стен смотровой ямы
Стены смотровой ямы обмазывают глиной и крепят к ним полиэтиленовую пленку. С помощью опалубки наращивают боковины «ниши» (толщина – 10-15 см), обязательно их армируя. Еще одно популярное решение – кирпичная кладка.

Отделка стен в смотровой яме: фасадная штукатурка, керамическая плитка, стекловолокнистые плиты и др. Встречаются различные варианты облицовки «ниши». Например, полностью металлическая смотровая яма, что весьма непрактично, так как требует «идеальной» гидроизоляции.

Установка страховочной рейки
Конструкция смотровой ямы не должна позволить машине случайно наехать на нее. Для этого на уровне пола гаража в опалубку закрепляют Т-образную металлическую рейку, которая препятствует случайному попаданию колеса в яму. Кроме этого она служит опорой для досок, закрывающих нишу, и не позволяет стекать вниз воде (зимой с мокрых колес автомобиля).

Современные способы гидроизоляции смотровой ямы

Вышеописанный способ строительства смотровой ямы – самый дешевый и простой. Мы специально описали его основные этапы, чтобы водители смогли без технологических ошибок свести свои расходы до минимума. Но некоторые шаги можно усовершенствовать, благодаря современным стройматериалам.
Например, новейшая гидроизоляция ямы в гараже позволит упрочнить «водяную» защиту этой рабочей зоны и эффективно утеплить ее. Если гараж отапливается, то такой способ обустройства «ниши» позволит сэкономить драгоценное тепло.

Современная гидроизоляция, которая применяется для обустройства смотровой ямы:

• Битумные материалы

Они прослужат до 15 – 20 лет. Это самый дешевый способ защиты от воды. Битумные материалы продаются в рулонах, что облегчает их монтаж. Для этого их укладывают внахлест (15 см) и места стыков склеивают, нагревая или смазывая их специальным растворителем. Популярные представители: рубероид, еврорубероид, рубемаст. Внутри помещения используют смазку на битумной основе.

• Полимерные мембраны

Такая гидроизоляция будет служить весь срок эксплуатации гаража. Существуют однослойные (1,5 – 2 мм) и многослойные мембраны (до 3,1 мм). Но их монтаж требует практического навыка и специального оборудования для спайки кусков. Поэтому такой способ гидроизоляции самый надежный, но и дорогой, так как требует привлечения специалистов.

• Проникающая гидроизоляция

Это смазка, которая наносится на увлажненную поверхность, проникает далеко в поры бетона или кирпича, блокируя их от воды. Все работы легко выполнить самостоятельно. Используется для внутренней гидроизоляции помещения.

Как утеплить яму в гараже?

Если гидроизоляция смотровой ямы выполнена на надлежащем уровне, то можно позаботиться о ее утеплении. Это позволит избежать в ней резкого перепада температур и перерасхода энергии на обогрев гаража.

Оптимальный выбор утеплителя – пенополистирол. Он водонепроницаем, не поддается гниению и легко клеится к кирпичу и бетону. Для пола используют ПСБ-С-35, стены облицовывают ПСБ-С-25. Стандартная толщина слоя из пенополистирола – 50 мм. Если планируете утеплить смотровую яму, то следует увеличить линейные параметры котлована на соответствующую толщину утеплителя.

«Удобства» для гаражной ямы

Для нормальных условий работы необходимо освещение в смотровой яме. Допустимое напряжение в ней 36 В (прописано в нормах СНиП). Если вам советуют оборудовать в нише розетку 220 В – это грубое нарушение техники безопасности и реальная угроза для жизни!

Освещение в этой рабочей зоне организовывается двумя способами:

1. Специальные светильники для смотровых ям, которые питаются 36 В
2. Переносные аккумуляторные лампы

Следующим аспектом «комфорта» является вентиляция в смотровой яме, чтобы избежать затхлости и сырости в ней. Для этого внизу необходимо предусмотреть отверстие для притока свежего воздуха. Гибкий воздуховод прокладывают под землей и выводят наружу, поднимая над поверхностью земли на 20-25 см. Выход обязательно защищают мини-крышей в виде грибка.

Как сделать смотровую яму в гараже своими руками

Какому автомобилисту известно, как нужна порой смотровая яма в гараже! Бывает, ерундовая поломка, устранить раз плюнуть, а попробуй, доберись. Или масло поменять — пять минут дел, а приходится тащиться на СТО и платить сумму, совсем несоизмеримую с работой. Стоит, пожалуй, пролить немножко пота, поработать несколько выходных и навсегда избавиться от подобных трудностей. Как сделать смотровую яму в гараже своими руками вы и узнаете здесь.

Содержание
1. Начинаем работу. Разметка смотровой ямы в гараже.
2. Земляные работы для смотровой ямы своими руками.
3. Как сделать стены и полы смотровой ямы своими руками.
4. Дополнительные работы по устройству смотровой ямы в гараже.
5. Гидроизоляция смотровой ямы своими руками.
6. В заключении об устройстве смотровой ямы своими руками.
7. Опыт строительства смотровой ямы (видео).

Видео-версия статьи

Начинаем работу. Разметка смотровой ямы

Как и для всех, даже самых простых сооружений, строительство нашей ямы начинаем с разметки, то есть с определения очертаний и размеров будущей ямы. Это необходимо, тем более что устраивать яму мы будем в уже построенном, а то и действующем гараже. Что, согласитесь, усложняет нашу задачу, хотя бы из-за стеснённых условий работы.

Разметку котлована выполним исходя из того, что грунт, образующий стенки котлована, будет иметь определённый уклон, при этом размеры смотровой ямы должны выдерживаться в пределах, делающих работу удобной.

Это с одной стороны. С другой, выполняя парковку, водитель не должен обливаться холодным потом от страха, что машина провалится. Для страховки от соскальзывания, мы предпримем определённые шаги, но об этом дальше.

Исходя изо всех упомянутых требований, определим ширину ямы «в чистоте» (то есть по ширине рабочего пространства) в 70 см. Этого достаточно для удобной работы, причём, даже для крошки «Daewoo Matiz» (колея 128 см) останется пространство для манёвра порядка 20 сантиметров (между ямой и колесом). А для «Жигулей», с их колеёй 132 см, ширину можно сделать и больше. Сантиметров на пять – десять, но и это неплохо.

Длину определяем исходя из личных понятий об удобстве работы, а так же размеров гаража, но делать её меньше двух метров вряд ли оправдано.

На полу гаража рисуем (либо обозначаем колышками) прямоугольник нашей ямы, затем, добавляем по всем четырём сторонам толщину стен и, руководствуясь качествами устойчивостью грунта, даём приблизительный запас на уклон земляных стенок. Для плотных суглинков эта величина приблизительно равна 20-30 см.

Глубину, определяем из требований эргономики, причём применительно именно к себе любимому. Ясно, что согнувшись, либо стоя на цыпочках, много не наработаешь. Поэтому, рассчитываем нашу яму таким образом, что бы от макушки головы, до днища машины было расстояние 25-30 см.

При клиренсе около 16 см («Жигули») и росте работающего 180 см, глубина (снова таки, «в чистоте») будет порядка 1,70 -1,80 м. Тут лучше немного перекопать, чем не докопать, при необходимости под ноги всегда можно подставить скамейку, или сделать на нужной высоте фальшпол. Наглядно всё это показано на рис. 1.

Земляные работы для смотровой ямы своими руками

Теперь нам придётся на некоторое время вообразить себя кротом. Ведь вынуть нужно будет порядка 9 кубометров земли, немало, особенно, если копать вручную, а грунт прочный. Но утешимся тем, что это наиболее трудоёмкая часть работы (в крайнем случае, землекопов можно нанять).

Часть грунта необходимо оставить, складировав рядом с гаражом, либо внутри его. Эта земля пригодится для засыпки пазух, после того, как будут выполнены стены нашего сооружения. Остальную землю вывозим. При расчёте необходимой для вывозки техники, необходимо учитывать, что объём разрыхлённой земли, будет больше, чем объём котлована приблизительно на 20-25%.

Выравниваем земляной пол котлована, а затем выполняем уплотнение щебнем. Для этого, насыпаем щебень равномерным слоем, толщиной равной полутора размерам самых крупных кусков. После этого, трамбовкой «вбиваем» щебень в грунт.

Смотровая яма в гараже будет гораздо удобнее для работы, если в стенах расположить ниши, куда можно будет класть инструмент, запчасти и различные материалы. Места под ниши нужно предусмотреть заранее, на стадии земляных работ.

Как сделать стены и полы смотровой ямы своими руками

Для устройства стен, наиболее распространённых и проверенных возможностей две: кладка из блоков (кирпича) и монолитный бетон. В обоих решениях есть свои преимущества и недостатки. Мы рекомендуем и далее будем рассматривать монолитный бетон. По стоимости материалов (особенно если готовить бетон самостоятельно) выйдет дешевле. При установке закладных деталей можно выполнить их качественное, прочное крепление. Да и сооружение в целом будет надёжнее.

Начинаем с того, что по уплотнённому щебнем грунту делаем бетонный пол. Шесть – семь сантиметров толщины для него будет более чем достаточно. Пол армируем проволочной сеткой с ячейкой не более 150х150 мм и толщиной арматуры 4-5 мм.

Бетон приготовим исходя из следующих пропорций на 1 кубометр бетона: 300 кг (0,28 м³) цемента ПЦ, марки 400; 680 кг (0,47 м³) песка, 1210 кг (0,9 м³) щебня фракции 5-20 мм и 210 литров воды. При замешивании вручную, воды придётся добавить больше, чтобы смесь была более подвижной, но при использовании бетономешалки, лучше соблюсти пропорции близкие к указанным. Если воды вы добавляете заметно больше нормы, увеличим и количество цемента килограммов на десять — пятнадцать.

Бетон, полученный таким образом, будет иметь марку прочности на сжатие 200, что для нас более чем достаточно.

Стены будем делать толщиной 15 сантиметров, этого вполне достаточно для нашей ямы. Состав бетона немного иной, чем для пола: цемент 360 кг (0,33 м³), песок 670 кг (0,46 м³), щебень 1168 кг (0,86 м³), воды всё те же 210 литров.

Бетонировать стены будем послойно, ярусами в тридцать – сорок сантиметров высотой, уплотняя штыкованием, для чего хорошо подойдёт узкая лопата. Более толстый массив вручную качественно уплотнить невозможно, разве что где-то раздобыть глубинный вибратор (скажем, взять на прокат). Но и в этом случае, не стоит делать ярус больше 50 см.

В качестве опалубки, используем листы ОСП толщиной 10-12 мм. Впоследствии ОСП пригодится для различных гаражных нужд: сделать полки или стеллажи, обшивку ворот при утеплении и т.д.

При устройстве стен смотровой ямы, армированием иногда пренебрегают, но лучше не поскупиться и всё же выполнить эту операцию. В качестве арматуры, можно использовать такую же сетку, как и для пола. Установим её на расстоянии 3 см или чуть меньше, от внутренней плоскости стены. Установленная сразу на всю высоту ямы, сетка будет здорово мешать, поэтому, монтировать её будем полосами, по ходу бетонирования.

Устанавливая опалубку, сразу выполняем устройство стеновых ниш. «Потолок» ниш армируем по всей длине двумя – тремя арматурными стержнями (арматуры A-III диаметром 8-10 мм будет достаточно), что бы они не сдвинулись, скрепляем их между собой проволокой.

В последнем ярусе нелишне будет предусмотреть наклонные цилиндрические «стаканы», куда впоследствии установим светильники. Устройство таких стаканов можно обеспечить, наклонно вставив в опалубку, обрезанную под углом пластиковую канализационную трубу (см. рис. 2).

Периметр ямы обрамляем закладной деталью, сваренной из уголков с шириной полки в пределах 60-70 мм. «Усы» (анкера) закладной детали выполняем из арматуры тождественной той, что мы использовали при армировании ниш. Длину анкера принимаем равной 50 см. Если при установке детали анкер не входит по высоте яруса, можно его согнуть как нужно.

Обрамление выполняет несколько задач: укрепляет угол стены, служит «обоймой» для укладки дощатого настила перекрытия, наконец, о чём уже говорилось, исполняет роль страховочного поребрика, препятствующего соскальзыванию в яму колёса автомобиля (см. рис. 2).

Что бы наш бетон не разрушился при перемещении опалубки, нужно дать ему схватиться, на протяжении двух – трёх дней. После устройства последнего яруса, до начала обратной засыпки, пусть постоит хотя бы неделю.


Обратную засыпку делаем суглинком, слоями по 15-20 см, тщательно трамбуя каждый слой. В идеале, засыпку можно выполнить так называемым «несжимаемым» грунтом (щебень, гравий). Однако это дорого, к тому же для легкового автомобиля не особо нужно.

Можно пойти на хитрость. После того как сделаем обратную засыпку, сразу не бетонировать пол, а подсыпать щебнем до нужной высоты (если в гараже уже был выполнен пол). Через пару недель, заезжая и выезжая из гаража, вы колёсами утрамбуете грунт в местах пазух, после чего смело можно бетонировать пол, гарантированно не просядет.

Дополнительные работы по устройству смотровой ямы в гараже

Сделать смотровую яму не достаточно, надо еще ее и «обустроить». Для этого прокладываем осветительные провода, устанавливаем светильники, розетки и выключатели, делаем перекрытие ямы (настил).

Для настила используем широкие доску «сороковку» (40 мм толщиной). Доски можно сбить в несколько щитов, но не стоит их делать слишком большими и тяжёлыми.

Если используется напряжение 220В, провода нужно спрятать в гофрорукав (лучше стальной). Розетки и выключатель применяем полу герметичные, влагозащищённые.

Гидроизоляция смотровой ямы своими руками

Если в вашей местности высок уровень подземных вод, и есть опасность, что смотровую яму будет заливать, необходима качественная гидроизоляция.

Гидроизоляцию выполним комплексную и в качестве первого «рубежа обороны», применим барьер из рулонных материалов.

Укладываем под бетон пола слой гидроизоляционной плёнки (акваизол, бутилкаучук, и т.п.), таким образом, что бы края полотнища заходили на стены не меньше чем 15-20 см по всему периметру. Выполняя бетонирование стен, последовательно укладываем слои изоляции. Укладку осуществляем внахлёст, не менее чем на15 см.

Обратную засыпку при опасности подтопления, делаем жирной глиной, трамбуя её слоями по 15-20 см.

Заключительным мероприятием защиты, будет добавление в бетон гидрофобизирующих добавок при его приготовлении.

В заключении

Несколько слов об «охране труда», точнее, охране вашего здоровья, от этого самого труда.

Выполняя земляные работы в неустойчивых грунтах, обязательно устраивайте крепление стенок котлована, (обеспечить их уклон по линии естественного откоса задача заведомо более трудоёмкая). То, что грунты неустойчивы и склонны к обрушению, будет видно уже в начале земляных работ.

Крепление выполняем, накладывая на стены доски и раскрепляя их распорками. Это желательно сделать, когда глубина котлована достигнет метра или немногим больше.

Впрочем, если грунт неустойчив, то есть вероятность, что без укрепления стен дальнейшая работа станет крайне затруднительной, а то и вообще остановится.

Выполняя работы, не пренебрегайте средствами индивидуальной защиты (брезентовые рукавицы, прочные рабочие ботинки). Работая перфоратором, отбойным молотком, «болгаркой» не поленитесь надеть защитные очки иначе смотровая яма в гараже может дорого обойтись.

Ну и, наконец, работайте с напарником. Пускай даже у напарника рыжие косички и двенадцать лет от роду! Инструмент подаст или воды принесет. Сил для этого много не надо и к труду приучится! А случись неприятность, сможет позвать на помощь.

Опыт строительства смотровой ямы (видео)

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Это зависит) — Организуйте этот гараж

Как домовладелец, в вашем списке дел всегда есть еще один проект по благоустройству дома. В какой-то момент вы, вероятно, захотите установить хранилище в своем гараже, будь то стеллажи для электроинструментов, крючки для подвешивания лопаты или подвесные кабели и проводка. Однако установка каждого из них требует некоторого планирования и бурения.

Вы можете просверлить стены гаража, но убедитесь, что вы просверливаете отверстия правильно, чтобы не повлиять на структурную целостность стены.

Давайте посмотрим, как правильно просверлить отверстие в бетонной стене, и узнаем, какие меры безопасности следует соблюдать.

Как безопасно просверлить стены гаража

Готовы начать свой проект по благоустройству дома? Какой бы ни была причина, по которой вы планируете просверлить отверстия в бетонных стенах гаража, важно предпринять необходимые шаги для успешного проекта. Выполните следующие действия, чтобы правильно просверлить отверстия в стенах гаража:

Отметьте стену

Перед сверлением в стене очень полезно измерить и разметить стену, чтобы указать места, где вы хотите просверлить.Это снизит вероятность ошибок, уменьшив количество случайных отверстий в стене. Используйте карандаш или маркер, чтобы указать желаемое место сверления. Не беспокойтесь о отметке на стене, потому что вы собираетесь просверлить ее.

Просверлить пилотное отверстие

Вы же не хотите сразу же брать упражнение и идти олл-ин. Начните с просверливания пилотного отверстия в стене, которое представляет собой меньшее отверстие, которое используется для направления сверла и облегчения работы при сверлении на большую глубину.Сделайте это, используя более низкую скорость, чтобы создать неглубокий зазор примерно от ⅛ до ¼ дюйма.

Продолжить бурение глубже

Создав пилотное отверстие, вы можете использовать его, чтобы направить сверло на место. Совместите сверло с пилотным отверстием и включите дрель с большей мощностью — установка перфоратора идеальна, если это функция вашей дрели. Приложите давление, но не вдавливайте сверло в стену.

Со временем вы можете начать увеличивать скорость сверла при необходимости, но важно, чтобы вы никогда не теряли контроль над сверлом, потому что сверло очень легко скользит по бетонному материалу.

Время от времени снимайте сверло

Во время сверления вам нужно будет вытаскивать сверло из отверстия каждые десять секунд, чтобы удалить излишки пыли, скопившейся в отверстии. Оставление пыли внутри отверстия может замедлить работу.

Используйте кладочный гвоздь

Бетон — чрезвычайно твердый материал, и иногда ваше сверло не может пройти через определенные участки. В этом случае можно использовать молоток и гвоздь, чтобы разбить бетон внутри отверстия, прежде чем продолжить сверление.

Удаление излишков пыли

Перед установкой анкеров в отверстия необходимо удалить лишнюю пыль, которая образовывалась в процессе сверления.

Это можно сделать, продув отверстия или используя баллончик сжатого воздуха для удаления бетонной пыли. На этом этапе очень важно надевать очки и маску! Если продувка отверстий воздухом не помогает удалить пыль, можно также использовать влажный ватный тампон, чтобы удалить пыль из отверстий.

Советы по успешному сверлению бетона

Теперь, когда вы знаете, как просверлить отверстия в стенах гаража, вот несколько дополнительных советов, которым вы должны следовать, чтобы ваш проект по благоустройству дома прошел гладко и успешно.

Проверьте структурную целостность вашей стены

Перед сверлением в стене вам нужно будет некоторое время осмотреть бетонную стену на предмет каких-либо больших трещин или аномально большого отверстия. Вы должны убедиться, что сверление в стене не вызовет трещин, и если стена уже взломана, существует больший риск повреждения, когда вы начинаете сверление.

Понять, что скрывается за стеной

За вашими стенами часто бывает несколько сюрпризов — даже бетонных! Перед тем, как начать проект по благоустройству дома, проведите осмотр стены, чтобы получить четкое представление о любых проводах или трубопроводах, которые могут проходить за ними. Вы должны избегать сверления отверстий в проводке или трубопроводах, что может привести к дорогостоящим проблемам, о которых вы не ожидали.

Найдите нужные инструменты

Сверло может показаться не таким уж важным, но оно играет огромную роль в вашем проекте! Сверла не взаимозаменяемы от проекта к проекту — вы должны убедиться, что используете правильный тип сверла при сверлении стены гаража.Например, если у вас есть только сверло, предназначенное для сверления дерева, вам нужно будет вложить средства в сверла для конкретного бетона.

Измерьте и отметьте нужные отверстия

Бетонные стены в вашем доме менее щадящие, чем гипсокартон. Избегайте случайных отверстий по всей стене, но точно измеряйте, где должны проходить отверстия, и четко маркируйте стену. Это упростит вам сверление в стене в нужных местах.

Остановитесь при ударе арматуры

Если во время сверления в бетонную стену вы ударились чем-то сильным, есть вероятность, что вы ударите арматурный стержень за стеной.Арматура — это сталь, которая устанавливается как натяжное устройство для армирования бетонных конструкций.

Просверливание отверстия в арматуре может ослабить структурную целостность вашей бетонной стены гаража, поэтому вам нужно остановиться и проверить, в чем вы просверливаете, и определить, нужно ли вам изменить местоположение просверленного отверстия, прежде чем продолжить улучшение вашего дома. проект.

Советы по технике безопасности при сверлении в бетоне

Безопасность должна иметь первостепенное значение при выполнении любого проекта по благоустройству дома.При сверлении отверстий в стенах вашего гаража убедитесь, что вы соблюдаете все необходимые протоколы безопасности:

• Защитите глаза — Каждый раз, когда вы сверляете стену, особенно бетонную, вам следует защищать глаза защитными очками. Когда вы просверливаете бетон, по воздуху будут летать обломки, и вам нужно избегать попадания в глаза чего-либо, что может вызвать повреждение.
• Наденьте шлем — Просверливание стены вызовет вибрацию стены.Если к стене над местом сверления прикреплены какие-либо полки или какие-либо предметы, настоятельно рекомендуется надеть шлем, чтобы защитить голову в случае падения чего-либо сверху.
• Используйте перчатки на руках — Во время сверления перчатки помогут вам надежно удерживать сверло, что обеспечит более точное и точное сверление.
• Держите свои инструменты организованными — Работая над проектом, легко получить небольшую дезорганизацию, но вы должны оставаться аккуратными и хранить все свои инструменты и гвозди в порядке и хранить их в коробке.Это предотвратит спотыкание при сверлении стены.
• Контролируйте свою среду — Важно, чтобы вы всегда знали, что происходит в окружающей среде. Избегайте того, чтобы ваши домашние животные или дети были в гараже с вами, чтобы вы могли сосредоточиться на протяжении всего проекта, ограничивая количество проблем, которые могут возникнуть.

Сверлите в гараже, но делайте это безопасно

Бурение может показаться не опасным, но проблемы могут возникнуть.Соблюдение этих мер безопасности при сверлении стен гаража обеспечит бесперебойную работу вашего проекта. В мгновение ока у вас появятся новые стеллажи, стойки для велосипедов или даже картина в виде пещеры с людьми, которая украсит стены вашего гаража.

заделанных отверстий в полу гаража: структурные вопросы или для борьбы с вредителями?

Отверстия, просверленные или просверленные в бетонном полу гаража, могут быть там из-за «укладки плиты», испытания плиты на прочность конструкции или для обработки подземных термитов. Обратите внимание, что размер и расположение отверстий важны, поскольку они могут быть предупреждающим знаком.

Когда кто-то видит эти отверстия, это может быть из-за структурной проблемы с плитой или из-за того, что было проведено какое-то исследование прочности или армирования бетона. Во многих строительных судебных процессах часть судебных разбирательств связана с прочностью бетона, толщиной бетона и арматурой в бетоне. Чтобы определить ответы на вопросы по этим темам, нередко заполняют отверстия (или вырезают участки плиты), а образцы отправляют в лабораторию для испытаний бетона.

Испытание бетона на прочность конструкции

Насколько прочен бетон

Одна из наиболее частых причин того, что вы можете увидеть круглое отверстие в бетоне, заключается в том, что кто-то хотел провести испытание бетона на прочность на сжатие. В жилищном строительстве инженеры часто требуют, чтобы бетонная плита имела прочность на сжатие от 2000 до 3500 фунтов на квадратный дюйм, в зависимости от нагрузки, на которую она воздействует, а также других факторов.В некоторых случаях подрядчик по бетону или строитель мог использовать бетон, в котором не было достаточно цемента, чтобы сделать его настолько прочным, насколько это необходимо. Чем меньше цемента в бетоне, тем он дешевле; поэтому несколько подрядчиков уменьшат содержание цемента, чтобы сэкономить деньги. Иногда могли произойти и другие вещи, например, когда они заливали бетон, в бетон было залито слишком много воды, и дополнительная вода ослабила бетон.

Толщина бетона

Еще одна причина для пробивания плиты — это проверить толщину бетона.Опять же, подрядчик мог залить бетон толщиной всего 4 с половиной дюйма, когда он должен был заливать его толщиной 6 дюймов. По образцам керна, которые обычно имеют диаметр около 3 или 4 дюймов, легко определить глубину бетона.

Есть ли армирование в бетоне?

Получение образца с сердечником поможет определить, есть ли в бетоне арматура, например, стальная арматура. Инженеры могут захотеть узнать, какого размера арматурный стержень и его положение в плите, а также как далеко друг от друга находятся части арматурного стержня.

Как правило, чтобы определить это, они вырезают большую часть бетона, а не пробивают дыру, однако, если у них есть небольшая область, и они знают точное место, которое они хотят проверить, они могут пробить эту область.

Отверстия для Mudjacking

Грязеуловитель, иногда называемый укладкой плит или цементацией под давлением, представляет собой подъем бетонной плиты или фундамента, обычно плит, путем закачивания цементного раствора под высоким давлением под существующий бетон.

Свидетельством захвата грязи обычно является группа отверстий диаметром от 1 5/8 дюйма до 2 дюймов.Часто они образуют какой-то узор на расстоянии около 3 футов друг от друга.

Если вместо суспензии используется пенополиуретан, то отверстия могут быть меньше, примерно 5/8 диаметра, но все же в виде рисунка.

Чаще всего эти дыры можно увидеть в подвалах или в гаражах. После того, как раствор будет прокачан через эти отверстия, они завершаются шпателем или заделываются, если необходимо.

Другое место, где эти залатанные дыры могут быть обнаружены, — это проезды или участки с жестким покрытием, такие как тротуары, внутренние дворики и рядом с домом.

Отверстия для лечения подземных термитов

Когда есть подземные термиты, компании по борьбе с вредителями могут просверливать отверстия в бетонных плитах, чтобы пронести химические вещества в почву под плитой и уничтожить термитов.

Отверстия могут иметь диаметр от 3/8 до 5/8 дюйма и расстояние между ними около 12 дюймов +/-; затем их заделывают строительным раствором, конопатят или закрывают пластиковыми заглушками. Эти технологические отверстия часто наблюдаются по внешнему периметру домов, где есть бетонные дорожки или патио, или они могут быть обнаружены на внутренней плите, например, на полу гаража.

Чек

Если там была укладка плит, велика вероятность того, что были или есть структурные проблемы.

Когда могут возникнуть проблемы со структурой?

Есть ряд вещей, которые покупатель или агент могут захотеть проверить, когда пол в гараже был покрыт сердцевиной или выпилен.

Естественно первый вопрос: почему?

Если цель просверливания отверстий заключалась в проверке прочности бетона, проверьте глубину бетона или стальную арматуру; почему кто-то захотел это сделать?

Другие вопросы для рассмотрения:

Если ответ на некоторые из вышеперечисленных вопросов утвердительный, то может быть связь между блэбджекингом и керном.

Итог

Наличие отверстий в плите не означает, что существует проблема или возникла проблема, поскольку после отбора керна и испытаний все могло быть в порядке; что с плитой проблем не было.Вот почему покупатель или агент должны задавать больше вопросов, когда они видят дыры, чтобы определить, все ли в порядке.

В судебных делах о строительных дефектах обычно проводятся испытания и взятие керна из бетона, чтобы доказать или опровергнуть проблему с бетоном; поэтому важно сначала собрать все факты и не делать поспешных выводов.

Статьи по теме

Как определить, является ли пол моего гаража «плитой натяжения столба».

Что вызывает щель под углом моей гаражной двери? Это структурно?

Белый порошкообразный или меловой материал на полу моего гаража вызывает повреждения?

Стоит ли беспокоиться о трещинах в потолке?

Трещины в полу гаража; когда они становятся серьезными?

Как заполнить небольшие дыры в воротах гаража?

Как легко исправить отверстие в двери гаража

1. Инструменты и расходные материалы.
2. Подготовьте рабочее место.
3. Отшлифуйте шероховатости отверстие .
4. Заполнить отверстие пеной.
5. Гладкая пена на снаружи дверь .
6. Гладкая пена на внутри дверь .
7. Let набор из пеноматериала .
8. Зашлифуйте пену еще раз на и снаружи.

Нажмите, чтобы увидеть полный ответ

Имея это в виду, как вы заполняете дыры в алюминиевых дверях?

Устранение повреждений поверхности на металлической двери

1. Шаг 1: Отшлифуйте поврежденный участок.Используйте наждачную бумагу или шлифовальный блок, чтобы удалить имеющуюся ржавчину или краску с поврежденного участка.
2. Шаг 2: Заполните поврежденную область. Используйте шпатель, чтобы заполнить поврежденное место шпатлевкой для автозаполнения кузова.
3. Шаг 3: Отшлифуйте заплатку.
4. Шаг 4: Раскрасьте заплатку.

Кроме того, можно ли отремонтировать отверстие в алюминиевом блоке двигателя? Масло будет вытекать из , и ваш двигатель не будет работать . Если картер сделан из литого алюминия , вы должны знать, что вы не можете сваривать , потому что алюминий плавится при более низких температурах, чем другие металлы.Однако вы можете отремонтировать отверстие или трещину в алюминиевом картере .

Также знаете, как заполнить небольшие дыры в металле?

Заполнение отверстия Работая с передней стороны и используя аппликатор набора, шпатель или даже жесткий кусок картона, покройте сетку эпоксидной смолой. Наносите эпоксидную смолу до тех пор, пока не будет заполнено отверстие . Затем нанесите эпоксидную смолу над поверхностью металла и позвольте ей слегка перекрывать края отверстия .

Есть ли наполнитель по металлу?

Permatex Liquid Metal Filler — это специальный клей, который предлагает идеальные решения для многих автомобильных склеивающих работ. Эту простую в использовании шпатлевку можно просверливать, шлифовать, шлифовать и красить, она образует долговечную, прочную связь с металлом и . Работает на , металле , дереве и бетоне и обладает отличной адгезией к оцинкованному металлу .

Как ремонт поврежденной панели гаражных ворот может сэкономить вам много денег

Откройте для себя некоторые методы, используемые техниками гаражных ворот для ремонта дыры, образовавшейся на одной из панелей.Эти методы могут сэкономить вам деньги по сравнению с заменой панели или приобретением полностью новых гаражных ворот.

Даже если устройство открывания ворот гаража находится в отличном состоянии, может потребоваться позвонить в сервисную службу ворот гаража в округе Ориндж, если вы обнаружите дыру в воротах гаража. Даже небольшое отверстие позволяет ветру попадать в ваш гараж. Ветер уносит с собой частицы песка, грязи, насекомых и другой мусор, который может нанести вред. Техники могут использовать один из этих трех методов для ремонта ваших гаражных ворот.

Деревянная шпатлевка

Для гаражных ворот из дерева деревянной шпатлевки может быть достаточно для заделки небольшого отверстия. Наполнитель несколько расширяется и затвердевает, становясь почти таким же прочным, как и исходный материал. После высыхания этого типа материала техник сгладит поверхность, отшлифуя ее. После шлифовки участок с заплатками можно покрасить, чтобы он соответствовал остальной части двери.

Распыляемая пена

Распыляемая пена — прочный материал, обладающий отличными изоляционными свойствами.Этот материал расширяется, заполняя область, на которую он наносится. Это помогает закрыть отверстия от влаги, ветра и проникновения воздуха. Специалист по гаражным воротам может нанести пену, которая затвердевает в течение нескольких минут. Когда материал затвердеет, его можно отшлифовать до уровня поверхности двери. Его также можно покрасить или протереть в тон внешней поверхности двери.

Снятие и сглаживание панели

Если отверстие не удаляет материал с панели двери, а вместо этого толкает его внутрь, техник гаражных ворот может вынуть панель и использовать инструменты для сглаживания материала.Молотком можно было заделать небольшое отверстие в металле, например, в стальной гаражной двери. Трещина может остаться позади, но небольшой участок трещины можно залатать или закрыть прозрачным наполнителем.

Amazon.com: Пластиковые белые крючки для перфорированной доски в стиле J Хранение инструментов в гараже подходит для отверстий 1/4 дюйма (панель для перфорации НЕ входит в комплект) (100): Industrial & Scientific

Количество позиций: 100

Пластиковые крючки для перфорированной доски JSP Manufacturing® J

Это многокомпонентная упаковка.Пожалуйста, выберите правильное количество упаковки. Чем больше ты покупаешь, тем больше экономишь!

Эти пластиковые крючки для перфорированной доски J-типа предназначены для тяжелых условий эксплуатации и подходят для отверстий в перфорированной плите диаметром ¼ дюйма (перфорированная плита в комплект не входит). Их легко установить и зафиксировать в перфорированной доске для обеспечения устойчивости, но их легко перемещать, больше не будут падать шаткие колышки на пол. Легко организуйте свои украшения, мастерскую или инструменты у себя дома, в магазине или в гараже.

Пластиковые крючки для перфорированной доски в стиле J
Организуйте украшения, поделки, инструменты и многое другое в вашем доме, магазине или гараже
Прочный и стабильный
Простота установки
Крючки с фиксатором
Подходит ТОЛЬКО для отверстий для перфорированной доски 1/4 дюйма (НЕ ПОДХОДИТ 1 / Отверстия для перфорированной доски 8 дюймов или 3/16 дюйма)
Доска для колышков НЕ входит в комплект
Не уверен, подойдут ли крючки к вашей доске для перфорирования — посмотрите наши изображения, чтобы легко определить, подойдут ли эти крючки к вашей доске
Цвет: белый
Сделано в США

** Доска для штифтов НЕ включена, фотография используется только для справки **

Бренд: JSP Manufacturing
MPN: PB-HOOK-J-WHITE-VAR

Примерные размеры 🙁 см. изображения)
Ширина: .25 дюймов
Длина: 0,88 дюйма
J Высота: 0,90 дюйма
Высота крюка: 1,625 дюйма
Общая высота: 2 дюйма

Подходит: 1/4 дюйма, только отверстия для перфорации — WILL НЕ ПОДХОДИТ ДЛЯ ОТВЕРСТИЙ ПЕГБАНДА 1/8 дюйма или 3/16 дюйма

У НАС ЕСТЬ ЛЮБОЕ КОЛИЧЕСТВО, КОТОРОЕ ВАМ НУЖНО, ПОЖАЛУЙСТА, Дайте НАМ УЗНАТЬ.
Доступны скидки на оптовые заказы, пожалуйста, свяжитесь с нами, чтобы узнать цены для оптовых заказов.

См. Наш Доступны дополнительные элементы, такие как J-образные крючки и держатели для инструментов. Мы также продаем комплекты, включающие несколько стилей крючков или крючков и корзин.

Гараж — черная дыра

Наш гараж похож на старую удобную обувь. Хорошо поношенный, часто используемый, но не очень ухоженный и не очень красивый. В гараже строятся вещи, хранятся инструменты и мотоциклы, а вещи, которым нет места в доме, умирают. Да и все покрыто сплошным слоем опилок и / или паутины. Я ведь рисую вполне правдоподобно, не так ли? После двух ремонтов и большого количества проектов наш плохой гараж действительно был в плачевном состоянии.

Мы официально достигли стадии «закрой дверь и сделай вид, что ее не существует», когда Home Depot обратилась к нам и спросила, не нужна ли нам их помощь в организации нашего гаража с некоторыми довольно милыми продуктами Husky. Как они узнали? Кто с нами болтал ?! Очевидно, нам пришлось сказать «да», потому что следующим человеком, который предложит свою помощь, явно будет телешоу Hoarders. Теперь у нас появился повод вырваться из магазина пылесосом, съездить на свалку и, наконец, устроить гараж.

Давайте на минутку обсудим некоторые вещи, которые мы обнаружили:

• 6 ведер с краской от Reno ДО того, как мы купили Витрину, которую предыдущий хозяин оставил в гараже. Краска в цвет старого фасада дома, гостевая комната двух цветов назад, затирка и краска с нашей кухни до рено, и множество банок с краской, откуда они взялись, мы понятия не имеем!
• Герметик для наружной бетонной террасы ?! У нас нет бетонных полов и дворика…
• Банки на баллончиках с краской
• Ящики за ящиками для инструментов (ладно, это нужно обсудить, очевидно, люди сохраняют ящики для инструментов и электроники для перепродажи? У нас в гараже были месяцы переработки только в ящиках для инструментов! Мы сложили все, и эти ящики, и пенопласт заняли 1/5 гаража! Надо было ехать)
• Лесной лом.Не о хороших обрезках, я говорю о мешках и мешках из бесполезной древесины.
• Наши старые кухонные столешницы.
• Обрезки нашего забора!
• Итак. Много. Boob. Огни.
• Три садовых шланга.
• Все обрезки DRIcore SMARTWALL из подвала.
• Несколько сотен кирпичей (200 из которых мы раздали бесплатно на кинжиджи)
• Столько случайного дерьма, которому негде было жить, поэтому его бесцеремонно выбросили в гараж.

Итак, мы вычистили, и наполнили машину, и пошли на свалку, и вернулись, и проделали все это снова.Всего мы совершили три поездки на свалку и одну поездку на фабрику Peek Freans, которая находится недалеко от свалки. Недорогое печенье и гигантские пакеты шведских ягод FTW!

Да, и в разгар этого они доставили все шкафы, поэтому мы перемещали их по гаражу, пока мы очищали и собирали.

Ого, вот и полный гараж!

Это всего лишь беглый взгляд на прогресс, загляните в ближайшее время, чтобы увидеть полную информацию!

Почему на моей подъездной дорожке рядом с гаражом есть дыры?

A Монтичелло, Миннесота., женщина недавно появилась в новостях местного телевидения, обеспокоенная счетом за воду в 92 доллара и задавалась вопросом, медленно ли ее дом опускается в провал. Мы в J&W Asphalt не знаем, из-за чего она увеличила счет за воду, но знаем, что происходит на ее подъездной дорожке.

Это так называемый затонувший фартук

Это связано со способом строительства зданий. Например, когда строитель начинает работу над домом, он выкапывает яму для подвала. Когда подвал закончен, строитель заменяет землю вокруг внешней части подвала.По мере накопления грязи в кучах остаются пустоты или воздушные карманы. С годами дождь и снег делают свое дело, грязь медленно уплотняется, и дом оседает. Этот процесс обычно занимает около 10 лет.

Многие старые дома построены на фундаменте из шлакоблоков. Шлакоблоки имеют форму римской цифры III с пустотами между островами. Когда строители строят гараж, они часто кладут половину внешнего края пола гаража на шлакоблоки, а оставшаяся половина выступает за дверь.Прикрывают бетонным колпаком. Если строитель не уплотнил землю полностью, это может стать причиной неприятностей.

Со временем цикл замораживания / оттаивания, который так типичен для зимы в Миннесоте, начинает свою работу. Из машины капают вода и соль. Соль — печально известный поедатель бетона. Бетон медленно разъедается, и шлакоблоки на стыке стыка проезжей части и пола гаража обнажаются. Внезапно кажется, что подъездная дорожка отъехала от гаража, а под вашим домом образовалась дыра, ведущая в сторону Китая.

Инфракрасный ремонт может исправить отверстия подъездных путей

J&W Asphalt предлагает простое решение этой проблемы. Это называется инфракрасный ремонт. Утепляем существующий асфальт инфракрасным излучением. Это смягчит асфальт. По мере того, как он становится более податливым, мы добавляем гравий и еще больше асфальта и проталкиваем его в яму. Мы продолжаем делать это, пока подъездная дорога снова не выровняется. Инфракрасное тепло не оставляет швов.
