Печь для гаража своими руками: лучшие 4-ре самодельных варианта

К сожалению множества автолюбителей, центральное отопление для гаражей, расположенных далеко от дома, технологиями не предусмотрено. В холодное время года температура в помещении становится, мягко говоря, не комфортной, а в сильные морозы — попросту невыносимой. Стандартный электрический обогреватель с проблемой практически не справляется: счета за электроэнергию растут, а количество тепла остается почти неизменным. Выход из ситуации — сделать печь для гаража своими руками.

Гараж — место специфическое. Это помещение с ограниченным пространством, в котором автовладелец порой проводит очень много времени. Поэтому к устройству печки для гаража предъявляются такие требования:

  • компактные размеры;
  • возможность использования твердого или жидкого топлива;
  • способность быстро разогреваться;
  • способность длительно поддерживать высокую температуру в помещении;
  • простая конструкция;
  • относительно невысокая цена материалов;
  • удобство в эксплуатации и обслуживании.

Проверку на соответствие этим требованиям выдерживает небольшая печь из огнеупорного кирпича, некоторые разновидности буржуек, а также агрегаты, в которых используют отработанные материалы.

Планируя изготовление печки в гараж своими руками, не стоит забывать о вопросах безопасности. Отопительное оборудование не должно заметно снижать количество кислорода в помещении и выделять при нагреве опасные вещества. Кроме того, следует предотвратить возможность возгорания окружающих печку материалов.

Вариант #1 — надежный и эффективный кирпич

Кирпичные печи в гаражах встречаются не часто, поскольку вариант это достаточно трудоемкий. Такое устройство занимает небольшую площадь, примерно 2Х2,5 кирпича. Для кладки берут огнеупорный кирпич, а также замешивают раствор из песка, огнеупорной глины и шамотного порошка.

При изготовлении кирпичной печи для гаража используют специальный шамотный кирпич, а во время замешивания раствора рекомендуется добавлять шамотный порошок

Для топочной камеры используют шамотный кирпич на уровне второго, третьего и четвертого рядов кирпичной кладки.

Высота такой кирпичной печи обычно равна девяти кирпичам. Для отвода печных газов устраивают кирпичный дымоход, в который вставляют гильзу из нержавеющей стали. Выводят дымоход, как правило, через крышу.

Начинающим строителям, решившим возвести в гараже кирпичную печку, следует обсудить нюансы проекта с опытным печником — ведь это целая наука, достойная отдельной профессии. Если при работе будут допущены значительные огрехи, кладку придется разрушить и полностью переделать.

Кирпичные печи широко используются не только для отопления гаража, но и для обеспечения теплом домов. Сложить их можно самостоятельно. На нашем сайте представлены подробные инструкции и статьи, посвящённые этой теме. Например, эта: https://aqua-rmnt.com/otoplenie/kirpichnye-pechi-svoimi-rukami-sekrety-remesla.html.

Вариант #2 — самодельная буржуйка

Изготовить печь своими руками для гаража проще всего из металла, т. е. сделать обычную буржуйку. Для этого используют листовой металл, металлическую трубу или бочку. Из металлического листа проще сделать агрегат кубической формы, а из трубы или бочки, разумеется, получится цилиндрическая буржуйка. Толщина металла в любом случае должна быть не менее 5 мм. Подходящая для изготовления буржуйки металлическая труба должна быть достаточно широкой, не менее 300 мм диаметром.

Чтобы сделать буржуйку для гаража своими руками, понадобится листовой металл или подходящая по размеру металлическая емкость, а также уголок, трубы и другие материалы

Вывод дымоходной трубы предпочтительнее организовать сверху, однако иногда это удобнее делать с задней стенки. В последнем случае необходимо позаботиться, чтобы уклон дымохода составлял не менее 30 градусов. Для эффективного отвода отработанных газов предпочтительно использовать металлическую трубу диаметром 120 мм и более. На первых метрах дымоходная труба должна быть достаточно толстой — 2-3 мм. Более тонкий материал при постоянном нагревании быстро прогорит.

Непосредственно под топкой следует организовать место для вывода золы. Для этого используют горизонтальную металлическую пластину с прорезями. Размеры прорезей зависят от размеров буржуйки и вида топлива. Для небольшой печки, работающей на угле и мелких дровах размеры прорезей должны составлять 10-12 мм, а для большой дровяной печи следует сделать прорези не менее 40 мм.

Под перегородкой устанавливают съемный ящик, который периодически вычищают по мере накапливания золы. Для ящика используют трехмиллиметровую листовую сталь. Чтобы повысить КПД буржуйки, перпендикулярно к ее бокам приваривают металлические пластины толщиной 5 мм. Таким образом увеличивается площадь соприкосновения воздуха с обогревающим агрегатом и помещение нагревается быстрее.

Подробную инструкцию по монтажу печи-буржуйки для дачи и гаража вы найдёте в нашей следующей статье: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-burzhujka-svoimi-rukami.html.

При раскрое листового металла следует учитывать толщину собственно материала, а также толщину диска болгарки. Интересный вариант изготовления буржуйки из газовых баллонов представлен в видеоматериале:

Вариант #3 — печка на отработанном масле

Дрова и уголь доступны не везде, а вот некоторым количеством отработанного машинного масла обладает каждый автолюбитель. Поэтому агрегат, в котором используется такое масло, очень популярен. Хотя его конструкция несколько сложнее, чем у буржуйки, можно без проблем изготовить такую печку для гаража своими руками.

Печь на отработке для гаража состоит из двух отделов, в первом из которых сгорает отработанное масло, а второй предназначен для горения образовавшихся газов, смешанных с воздухом

Печь на отработке представляет собой Н-образное устройство, состоящее из:

  • топливного бака;
  • камеры дожигания;
  • температурной камеры;
  • дымохода.

Пары, образующиеся при сгорании основного топлива, поступают в следующую камеру и смешиваются в ней с воздухом. Здесь происходит дополнительное горение при очень высокой температуре, что обеспечивает высокую эффективность работы устройства.

Изготавливают печь на отработанном масле из листового металла. Для нижнего бака можно использовать готовый металлический ящик, к которому следует приварить ножки. В нем необходимо сделать отверстие с металлической заслонкой. В него подают топливо, а заслонкой регулируют подачу первичного воздуха.

Верхняя камера имеет цилиндрическую форму. Она соединена с баком металлической трубой, в которой сделаны отверстия диаметром 10 мм для поступления вторичного воздуха. Дымоход в такой печке следует устанавливать исключительно сверху.

В такой печи можно использовать самые разные виды отработки: соляровое масло, трансмиссионное, нефтяное, трансформаторное, а также керосин, дизтопливо, мазут и т. п. Однако применение таких легковоспламеняющихся веществ, как ацетон, бензин или растворители недопустимо, хотя небольшое количество бензина можно использовать при розжиге печи.

Подробнее про такой вариант печи у нас написано в статье: Печка буржуйка своими руками для дачи и гаража — инструкция для самостоятельного изготовления

Вариант #4 — дровяная печь длительного горения

Особенность печи длительного горения в том, что дрова в нее не нужно подкладывать в течение 10-15 и даже 20 часов. Достигается такой результат с помощью полной загрузки топливом и специальной заслонки. Тяга в печи становится умеренной, после чего дрова не горят, а скорее медленно тлеют. Интенсивность горения регулируется с помощью продуха.

В печи длительного горения дрова не горят, а тлеют, что позволяет обогревать гараж в течение 10-20 часов, не добавляя дрова в топку

Для изготовления печи длительного горения рекомендуется использовать уже готовую металлическую бочку объемом 200 литров.

Верхнюю часть бочки срезают и делают в ней отверстие под дымоходную трубу. Кроме того, следует сделать отверстие для 100-миллиметровой трубы, через которую будет поступать воздух. Чтобы обеспечить эффективную тягу и полное удаление продуктов сгорания топлива, диаметр дымохода печи длительного сгорания должен быть не менее 150 мм.

Подробнее про дымоход для такой печки читайте в статье: Как правильно сделать дымоход для буржуйки: устройство простейшего дымоотвода по шагам

Затем изготавливают груз. Это круг, вырезанный из листового металла, к которому приваривают пару кусков швеллера. Размеры круга должны позволять ему свободно двигаться внутри бочки. Затем вырезают отверстие, к которому приваривается отрезок 100-миллиметровой трубы. В качестве альтернативы бочке можно использовать достаточно длинный отрезок металлической трубы большого диаметра. Чтобы сделать дно, к краю трубы можно приварить не круглый, а квадратный кусок металла, чтобы сделать конструкцию более устойчивой.

Груз вставляют в бочку, а сверху ее накрывают крышкой. При этом труба для подачи воздуха вставляется в вырезанное для нее отверстие. Остается вырезать два люка: для подачи в печь дров и для удаления золы. Люки закрывают металлическими крышками. Готовую печь длительного горения обычно устанавливают на специальный кирпичный фундамент.

Оцените статью: Поделитесь с друзьями!

Буржуйка для гаража своими руками: выбор конструкции, порядок сборки

Для настоящего автолюбителя гараж — это не только место хранения своего железного коня, но и поистине второй дом. В гараже может осуществляться ремонт автомобиля, а для многих это и место проведения досуга. Для того что бы жизнь в гараже не прекращалась и в холодную пору, нужно задуматься о его обогреве.

Идеальный вариант — это подключение к централизованному отоплению, но это не всегда возможно, особенно в гаражных кооперативах. Буржуйка своими руками для гаража – самое простое решение проблемы обогрева.

Буржуйка на дровах

Буржуйка на дровах

В таких буржуйках в качестве топлива можно использовать твердые материалы (дрова, уголь, торф, древесный уголь). Они идеально подходят для местности и всегда в достаточном количестве есть указанные виды топлива. Для такого вида печек необходима хорошая система вентиляции. Схема устройства буржуйки для гаража достаточно проста и представляет собой незамысловатую конструкцию. Для основного тела буржуйки подойдет любая металлическая емкость более чем на 50-150л. Главное, чтобы стенки емкости были толщиной от 2,5 мм. В противном случае стенки быстро будут прогорать — такая буржуйка недолговечна и опасна. Заготовка буржуйки разделяется на два отсека металлической решеткой. Верхняя часть – топочная, нижняя – зольная. Обе части должны оснащаться дверцами.

Топочная камера должна занимать 2/3 всего объема. Здесь происходит сгорание топлива. Зольная часть также должна иметь дверцу, которая используется для забора золы и создания дополнительной тяги. В противоположной от дверей стороне делается отверстие для установки трубы, функции которой состоят в отведении с камеры газообразных продуктов сгорания. Рассмотрим несколько вариантов, как сделать буржуйку в гараж или сварить печку.

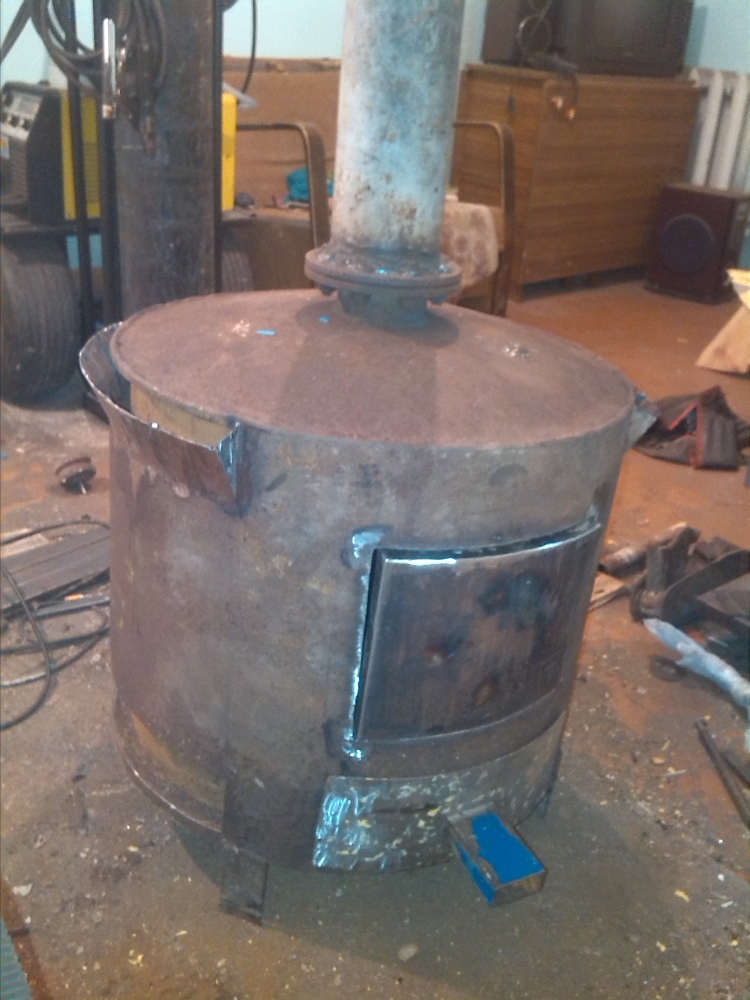

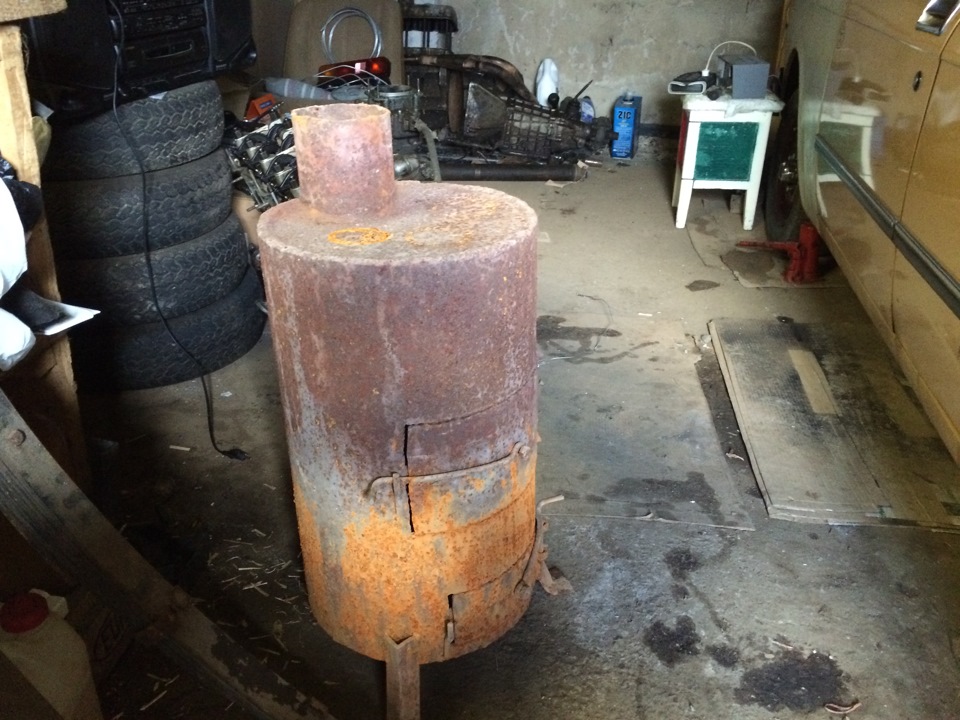

Буржуйка из старой бочки

Главным преимуществом монтажа такой топки является ее простота. Для такой конструкции обычно делают единственную дверцу на обе камеры (топку, зольник). Поскольку поверхность бочки выпуклая, то сверху наваривают железную арматуру или пластину, для установки плоскодонных емкостей, например, для приготовления пищи. Такая буржуйка в гараже имеет больше недостатков, чем положительных моментов. Во-первых, дверца должна быть всегда приоткрыта для постоянно подачи кислорода. Это может привести к тому, что продукты сгорания попадают в гаражное помещение. Во-вторых, небольшая теплоемкость и сложность проведения сварочных работ, причиной этому – тонкий металл. Такую буржуйку лучше установить все же на улице, поскольку она пожароопасная, занимает немало места.

Буржуйка из старой бочки

Похожие недостатки имеет и изготовление буржуйки из железного бидона. Единственным существенным плюсом является уже наличие дверцы. В дне бидона ровно в ряд делаются отверстия, куда вставляется железная арматура. Таким образом, емкость разделяется на два отсека. В такой буржуйке контролировать подачу воздуха достаточно сложно. Остается только приварить поддерживающие ножки. Такая конструкция более компактна, но также не безопасна, как и предыдущая.

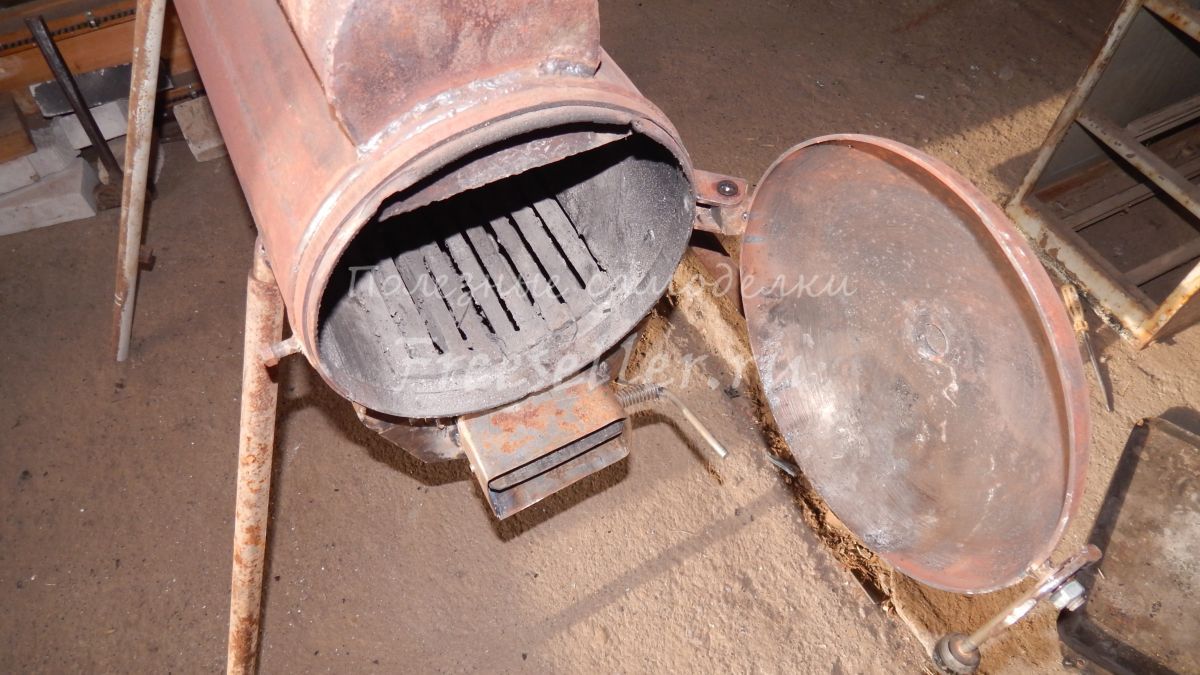

Буржуйка из газового баллона

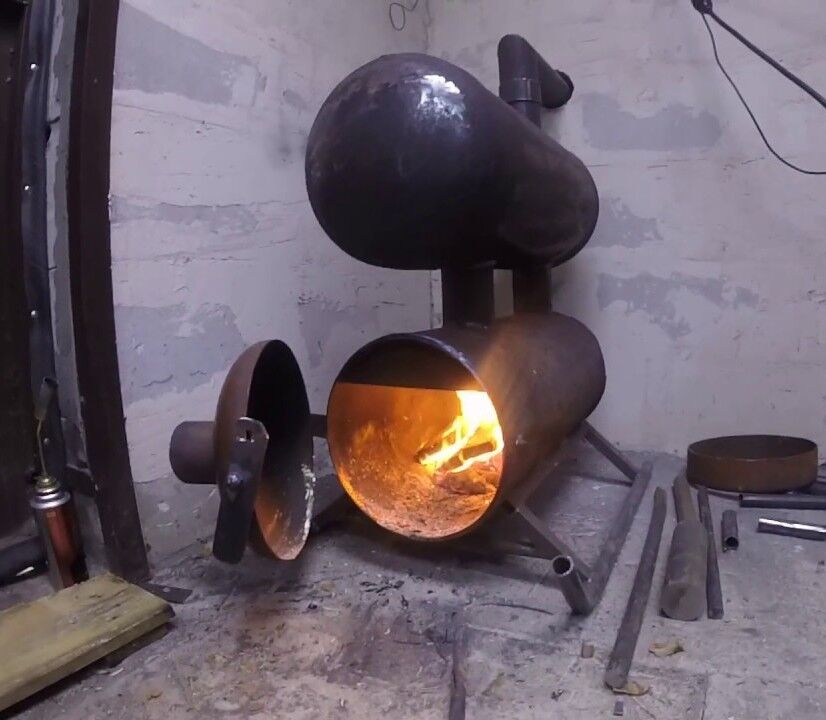

Буржуйка из газового баллона горизонтальная

Установка буржуйки в гараж с использованием емкости с более толстыми металлическими стенками. Они менее пожароопасные и намного лучше сохраняют тепло. Эти требованиям полностью отвечает газовый баллон. Перед началом работ нужно убедиться, что в емкости отсутствуют остатки взрывоопасных веществ. Отсутствие запаха еще не гарантирует безопасность, поэтому стоит заполнить его водой и оставить на ночь. Перед началом резки не стоит выливать воду. Для того что бы снять горловину баллона (выпускной клапан с краном) следует придерживаться следующих мер предосторожности:

  • Установить баллон на твердую поверхность и надежно закрепить;
  • Разметить место пиления;
  • Резать болгаркой на небольших оборотах до появления сквозного отверстия;
  • Подождать, пока вода упадет ниже уровня распила;
  • Продолжать распиливание;
  • После окончания воду можно полностью сливать – баллон безопасен.

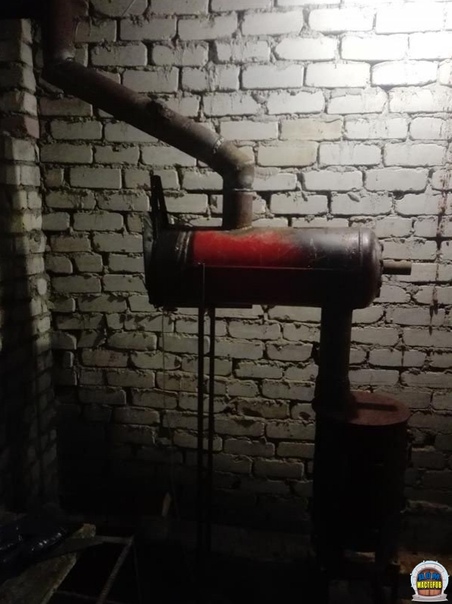

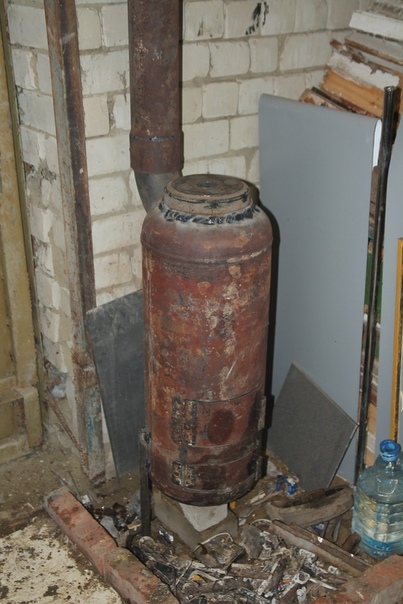

Буржуйка из газового баллона вертикальная

Буржуйка для гаража в качестве баллона имеет множество вариаций. Ее можно исполнять как в вертикальном, так и в горизонтальном профиле. Чаще ее используют именно в горизонтальном положении. Сначала вырезают место для дверцы, ее можно изготовить из отрезанного куска или купить готовую в хозяйственном магазине. Далее на нижней стороне будущей буржуйки прорезаем отверстие по размеру чугунной колосниковой решетки, а также на верхней стороне отверстие для установки вентиляционной трубы. Баллон — уже готовая топочная камера, зольник выполняется из листового метала и приваривается под колосниковую решетку. Для удобства буржуйка должна размещаться не менее 50 см над землей. Ножки изготавливают из труб небольшого диаметра или уголков.

Вертикальный вариант печки буржуйки занимает гораздо меньше места, поэтому идеально подходит для небольших гаражных помещений. При таком размещении баллон не разделяется на две камеры, но также оснащен двумя дверцами. Одна, по больше, располагается выше, сюда загружается топливо и нижняя, меньше, выполняет функцию подувала. Верхняя часть срезается, поскольку она выпуклая. Сюда приваривается лист металла, таким образом, буржуйка оснащается варочной поверхностью. В другом случае можно подобрать казанок, который точно подходит по диаметру полученного отверстия. В нем можно кипятить воду или готовить пищу. На дне буржуйки необходимо установить самодельную решетку, которая изготавливается из железных прутьев. Под прутьями будет собираться зола. Для вывода газообразных продуктов сгорания в верхней части делается отверстие под патрубок, на который устанавливается труба.
Можно выбирать самому, как установить такой тип буржуек.

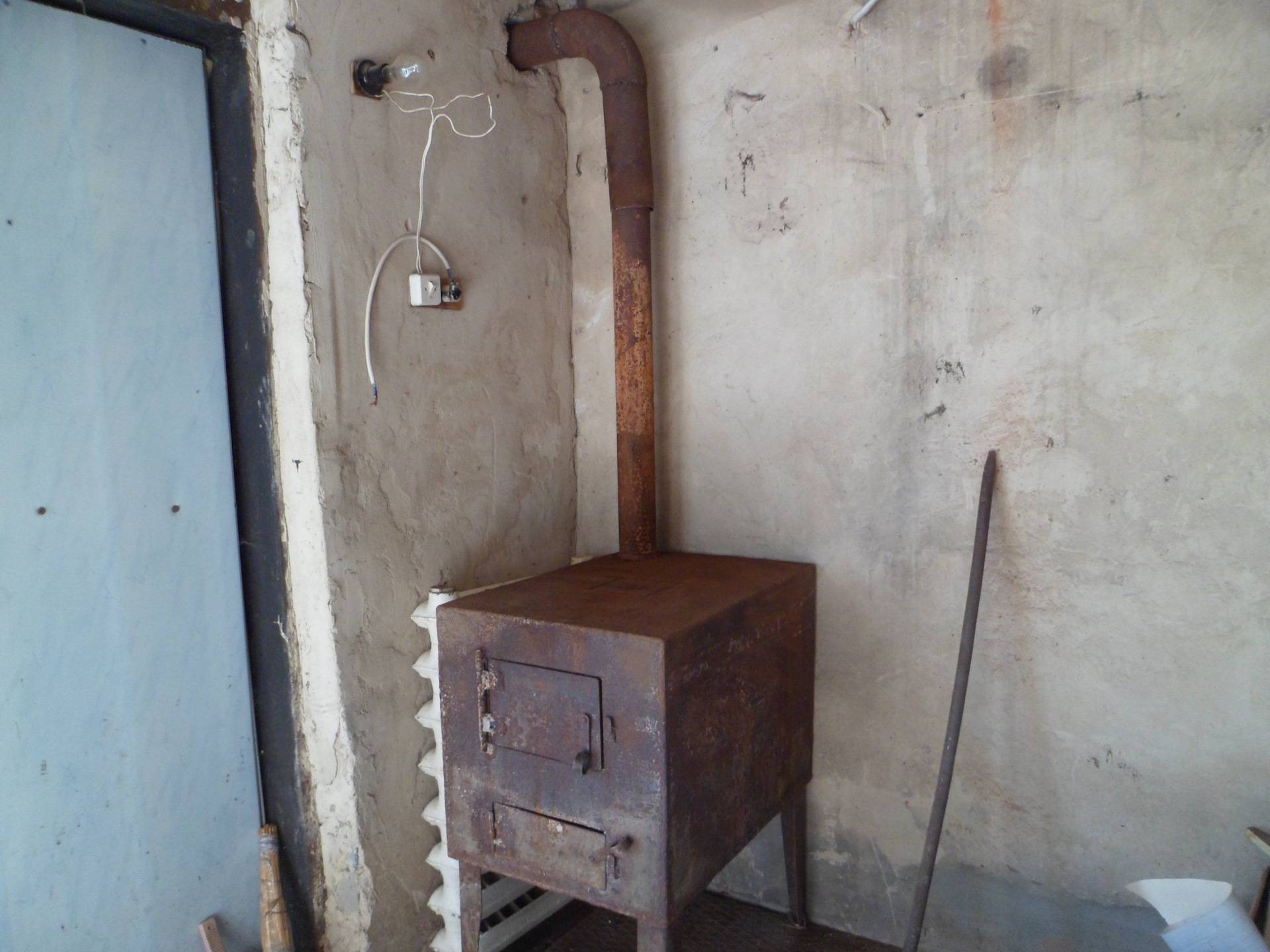

Буржуйки из стального листа

Буржуйки из стального листа

Если автолюбитель обладает хорошим воображением, то при наличии подходящих металлических листов можно сделать буржуйки любой конструкции. Первым делом нужно сделать чертеж буржуйки. Стандартным решением является изготовление печки прямоугольной формы с двумя дверцами и раздельными решеткой камерами сгорания и приема золы. На верхней части можно сделать два отверстия. Ножки делают на удобной для хозяина высоте. Некоторые умельцы делают верхнюю крышку съемной, так что буржуйка легко превращается в мангал. Такие буржуйки часто обваривают металлическим листом, сохраняя между стенкой и листом небольшое пространство, чтобы обезопасить себя от случайного ожога.

Как сделать буржуйку в гараж на отработке

В больших городах с дровами бывают проблемы, а уголь не каждому по карману, да и нужно отводить специальное место для хранения этого типа топлива. Зато в каждом гараже найдется отработка, тем более в гаражном кооперативе, где устанавливаются специальные бачки для сбора этого практически бесплатного вида топлива.
Такую буржуйку в гараж своими руками сделать достаточно просто, она состоит из двух камер. Нижняя предназначена для заправки отработанного масла. Здесь оно разогревается и доводится до кипения. Пары масла поднимаются в трубу, в которой проделаны отверстия для доступа кислорода. В трубе происходит полное сгорание масла. Продукты сгорания попадают во вторую камеру, которая заранее связана с дымоходной системой.

Чертеж буржуйки на отработке

Температура горения масла выше температуры  дров, поэтому все внутренние детали изготавливаются из толстых металлических пластин. Больше нагревается верхняя камера, она буквально раскаливается докрасна и обеспечивает нагревание воздуха в гараже.

Такая буржуйка имеет следующие преимущества:

  1. Дает высокую температуру за короткий промежуток времени;
  2. Экономично расходует топливо;
  3. Нет золы, продукты сгорания минимальны;
  4. Буржуйка безопасна;
  5. Может эксплуатироваться годами.

Буржуйка на отработке

Среди минусов можно выделить:

  1. Масло не должно содержать примеси воды, поскольку происходит его разбрызгивание;
  2. Печку практически невозможно потушить пока не выгорит масло;
  3. Работает достаточно громко;
  4. Чувствуется запах горелого масла.

Итак, установить печку буржуйку для гаража может любой, обладающий навыками сварщика, автолюбитель. Но при монтаже стоит придерживаться правил безопасности. Не стоит размещать буржуйку вблизи автомобиля или деревянных стен, чтобы обезопасить свой автомобиль. Гаражное помещение должно иметь хорошую вентиляцию для удаления угарного газа.

Буржуйка для гаража своими руками

Обогрев гаражного помещения в холодное время года всегда был и остаётся важнейшим составляющим всего комплекса мероприятий по созданию комфортных рабочих условий в гараже.

Отопление гаража буржуйкой (устанавливаемой прямо в помещении) считается наиболее простым и традиционным способом обогрева. В данной статье мы рассмотрим, как правильно сделать буржуйку для гаража своими руками.

Предъявляемые требования

Требования предъявляемые к печам буржуйкам

При разработке проекта буржуйки в гараж необходимо учитывать следующее:

  • установка такой печи допускается лишь в помещениях, оснащённых хорошей вытяжкой и приточной вентиляцией;
  • движение потоков горячего воздуха в ней должно быть организовано таким образом, чтобы теплоотдача не происходила очень быстро, для чего путь движения нагретого воздуха по печным трубам должен быть по возможности максимальным;
  • в конструкции печи-буржуйки необходимо предусмотреть специальные элементы, обеспечивающие безопасность эксплуатации и препятствующие попаданию искр в опасную зону;
  • запрещается размещать легковоспламеняющиеся материалы в непосредственной близости от печи;
  • печи этого класса должны обладать необходимой прочностью, что достигается применением для их изготовления соответствующих материалов.

Выполнение всех приведённых выше требований позволит вам получить удобную и безопасную конструкцию, способную эффективно отапливать подсобные помещения всех категорий.

Достоинства и недостатки

Популярность использования для обогрева подсобных помещений печей-буржуек объясняется следующими их достоинствами:

  • расходы, связанные с изготовлением печи, а также с приобретением топлива для неё, очень незначительны;
  • возможность самостоятельного изготовления такой конструкции;
  • небольшие размеры печи-буржуйки, допускающие установку её в помещениях ограниченной площади;
  • минимальные затраты на обслуживание печей этого типа;
  • возможность обходиться без фундамента и капитальной дымовой трубы.

К недостаткам таких печей следует отнести необходимость обустройства эффективной вентиляции, а также высокий расход топлива, объясняемый неспособностью таких конструкций аккумулировать образовавшееся при горении тепло. После сгорания топлива стены и трубы быстро остывают, а помещение не успевает прогреваться.

Сократить расход топлива удаётся путём использования печи особой конструкции, в которой выходной патрубок монтируется прямо над загрузочной дверцей (на крышке). Продукты сгорания в этом случае попадают в выводную трубу только после того, как отдадут некоторое количество тепла стенкам камеры.

Для увеличения теплоотдачи корпус такой печи рекомендуется обкладывать кирпичной стенкой (в полкирпича или в четверть кирпича) или закрывать его слоем глинобита (глинобетона).

(Глинобит представляет собой густо замешенную глину, а глинобетон – это тот же глинобит, смешанный с кирпичной крошкой).

В результате такой «отделки» печи удаётся увеличить период её теплоотдачи (за счёт увеличения её теплоёмкости), а также повысить скорость обогрева, поскольку наличие зазора между стенками и кирпичом приводит к образованию конвекционных потоков воздуха.

Конструкция

Конструкция печи буржуйки

Основными конструктивными составляющими печи-буржуйки являются, как правило, следующие элементы:

  • камера сгорания (истопник) с крышкой;
  • решётка колосникового типа;
  • дымоход;
  • ящик под золу (зольник).

Простейшая конструкция печи предполагает сооружение каркасного основания, но может выполняться и в бескаркасном варианте (из сварного стального листа, например). Форма конструкции может быть самой произвольной – квадратной, прямоугольной или круглой. Корпус каркасных печей сваривается, как правило, из профилей (уголков), которые затем обшиваются металлическим листом. Для улучшения работы печи в нижней части дверцы следует проделать несколько отверстий (для дополнительной подачи воздуха в камеру сгорания).

Буржуйка с круглым сечением может быть изготовлена из широкой трубы с толстыми стенками.

Самостоятельное изготовление буржуйки

Для её обустройства вам придётся отрезать от трубы небольшой кусок и проделать в нём отверстие для притока воздуха (поддувало), а с другой стороны корпуса сделать отверстие под дымоходную трубу.

Далее между поддувалом и истопником следует приварить металлический овальный лист с небольшими отверстиями, выполняющий функцию колосниковой решётки.

На заключительной стадии работ по сооружению печи-буржуйки сверху на корпусе монтируется крышка, а к нижней её части привариваются опоры. На крышке вы можете соорудить импровизированную плитку, вырезанную из толстого листа металла и служащую для текущих нужд (для подогрева чая, например).

Ящик для золы размещается обычно под колосниковой решёткой и оснащается (также как и колосник) небольшой металлической дверцей. В качестве дымохода используется обычная труба, которая для повышения теплообмена может иметь изогнутую (а иногда и спиралевидную) форму.

Буржуйка

Печка (буржуйка) для гаража своими руками

Здесь вы узнаете:

Для некоторых мужчин гараж является вторым домом – они проводят здесь много времени, возясь с машиной и занимаясь иными задачами. А для других это способ заработать денег на ремонте автомобилей. В любом случае, рабочее место должно быть удобным и теплым. Хуже всего обстоят дела с отоплением – здесь нужная какая-нибудь простая и эффективная печка для гаража, эксплуатация которой не приведет к большим расходам.

В этом обзоре мы рассмотрим:

  • Минусы использования электроотопления;
  • Доступные виды топлива;
  • Схемы самодельных печек для гаража.

Вооружившись инструментами и сварочным аппаратом, вы сможете сделать отличную печь для гаража.

Электрическое отопление

Чаще всего в гараже нет никакого отопления – здесь оно и не нужно, так как машина может спокойно вынести любой холод. Но если в гараже постоянно находятся и работают люди, нужно создать благоприятные условия для длительного их нахождения. Проще всего решить проблему отопления с помощью электрических обогревателей. Вот их основные достоинства:

В качестве обогревателя для гаража вполне можно использовать электрическую теплопушку.

  • Быстрый запуск – достаточно подключить обогреватель в розетку, и через некоторое время в гараже станет тепло;
  • Большой выбор моделей – от тепловых пушек до конвекторов;
  • Не нужно возиться с топливом – достаточно простой розетки.

Есть и определенные недостатки:

  • Высокое потребление электроэнергии – одно дело, когда тепло нужно раз в неделю, и совсем другое, когда оно нужно каждый день и по несколько часов;
  • Отсутствие экономичности – как правило, гаражи не утеплены, поэтому затраты будут высокими;
  • Низкая эффективность – электрообогреватели хороши для жилых помещений, а в условиях продуваемого всеми ветрами гаража эффекта можно и не дождаться.

Самая эффективная электрическая печка для гаража – это мощный тепловентилятор, который обеспечит почти мгновенную подачу тепла и порадует своей надежностью. Также здесь можно установить инфракрасные обогреватели, греющие не воздух, а окружающие предметы. Но эксплуатация всех этих приборов неминуемо приведет к повышенным расходам на электроэнергию. Выходом из ситуации станут самодельные печи.

Гаражные печи и их разновидности

Прежде чем мы расскажем, как сделать печь для горожа своими руками, попробуем рассмотреть основные разновидности печек и доступные нам виды топлива. Для обогрева гаражей мы можем использовать:

  • Дизельное топливо;
  • Самые обычные дрова;
  • Каменный уголь;
  • Бензин;
  • Отработку.

Магазинная дизельная печь работает без дымохода и занимает немного места.

Покупная дизельная печка для гаража – решение отличное и эстетичное. Она позволит полностью прогреть гараж, работая на простой солярке. Такая печка быстро разжигается и выходит на рабочий режим, не требует дымохода. Но нужно помнить о том, что вас будет вечно преследовать запах солярки, избавиться от которого просто невозможно. К тому же, вам нужно будет где-то покупать солярку, тратя на обогрев большие суммы.

Качественной солярки, которая будет давать минимум неприятного запаха, в продаже практически нет.

С помощью бензиновой печки для гаража, конструкцию которой мы расскажем в нашем обзоре, вы сможете быстро прогреть рабочее помещение. Главное, достать откуда-нибудь дешевый бензин. Печь для гаража из бочки, работающая на бензине, порадует простотой изготовления. А еще такой агрегат можно использоваться для обогрева любых других помещений, например, дачных домиков.

Главной особенностью нашей печки станет отсутствие сильного неприятного запаха при ее эксплуатации.

Если у вас твердотопливная печь, то придется найти место для хранения дров.

Твердотопливные печи на дровах и каменном угле радуют простотой и доступностью. Топливо для них дешевое, а в некоторых случаях и бесплатное. Дровяная печь для гаража отличается простой конструкцией, не дает неприятного запаха нефтепродуктов, может работать на различных видах твердого топлива. Только вот владельцу гаража придется постоянно убирать из нее золу, но ее можно использовать как удобрение на своем садовом участке или огороде.

Масляная печка (она же печь на отработке) порадует простотой своего изготовления. Сделанный своими руками и установленный в гаражном помещении прибор обеспечит людей теплом. А если ваша деятельность связана с частой заменой масла, то вы получите в свое распоряжение неиссякаемый и бесплатный источник топлива. Давайте посмотрим, как сделать печь для гаража и что для этого нужно.

Бензиновая печь из бочки или трубы

Рассматривая самые популярные отопители для гаража, нельзя пройти мимо одной простой, но весьма эффективной печки. Она не газовая и не дровяная – она на бензине. Размеры ее варьируются в зависимости от размеров заготовки под корпус. Поставить ее можно в любой точке гаражного помещения, например, у боковой стенки или в углу. Для этого нам понадобятся:

В конструкции бензиновой печи нет ни чего сложного.

  • Металлическая бочка или отрезок трубы диаметром 300-400 мм;
  • Толстая металлическая проволока;
  • Паяльная лампа;
  • Крупные речные камни;
  • Изогнутая труба для дымохода диаметром 100 мм.

Наша задача – подготовить камеру сгорания. Для этого проделываем в нижней части бочки (в боковой стенке, у самого дна) небольшое отверстие, в которое у нас будет вставляться горелка паяльной лампы. Если вы используете не бочку, а трубу, приварите к ней дно, после чего проделайте отверстие для лампы – было бы неплохо, если это отверстие могло чем-нибудь закрываться.

На следующем этапе берем мощную металлическую проволоку, сгибаем ее так, чтобы она образовала упругую подставку под камни – проволока отправляется на дно нашей печки для гаража. На нее укладываем округлые камни (их полно в горных реках), до самого верха (проволока должна выдержать их вес). Далее приделываем к нашей печке дымоход.

Прежде чем приступать к набивке печки для гаража дровами, позаботьтесь о том, чтобы поставить ее на кирпичи или любое другое негорючее основание.

Теперь можно приступать к тестовому запуску нашей печки для гаража. Заливаем в паяльную лампу бензин, дожидаемся ее выхода на рабочий режим, аккуратно вставляем лампу в заранее подготовленное для нее отверстие, ждем пока прогреются камни. Прогорев всего 1 час, печка будет отдавать тепло еще 3-4 часа. Если вы сумеете сделать дымоход с задвижкой, тепло будет сохраняться еще дольше.

На этапе горения паяльной лампы необходимо обеспечить проветривание гаража, так как печка забирает воздух прямо из помещения (как и любая другая печь из нашего обзора).

Изготовление печки-буржуйки

Давайте посмотрим, как сделать буржуйку в гараж. Печки-буржуйки отличаются своим крайне простым устройством. Вот их преимущества:

  • Всеядность – эти печки могут работать на любых видах топлива, как на дровах, так и на угле;
  • Печь буржуйка может использоваться для приготовления еды – на ее верхней поверхности помещаются чайники, кастрюли, сковородки и прочая утварь;
  • Буржуйка для гаража своими руками порадует простотой изготовления – для печки нужны листовой металл и труба для дымохода;
  • Самодельная буржуйка не требует какого-то хитрого розжига – достаточно заложить в нее дрова и поджечь. Потом в нее можно закладывать уголь.

Чертеж самодельной буржуйки.

Буржуйка в гараж своими руками – это отличный выход, когда есть возможность покупать дрова. А набрав их в ближайшем лесу, вы получите источник бесплатного тепла. Также для топки печки используются любые древесные отходы, евродрова и даже пеллеты.

Чертежи буржуйки крайне просты – ее устройство можно рассказать даже «на пальцах». Она представляет собой короб из металла с двумя дверками на передней панели. Через верхнюю дверку, самую большую, загружаются дрова. А через нижнюю удаляются продукты горения. Одновременно с этим нижняя дверка играет роль поддувала. Если в гараже станет жарко, прикройте поддувало печки, и через некоторое время температура упадет.

Изготавливая буржуйку своими руками, обратите внимание на опубликованный чертеж. Вам нужно сварить металлический короб высотой и длиной 450 мм, шириной 250 мм. Во внутренней части, на высоте 80 мм, мы привариваем колосник (под него мы можем приспособить лист из толстого металла с прорезанными отверстиями). Также внутри привариваем дымообороты, чтобы улучшить тягу. В верхней задней части привариваем кусок трубы диаметром 100 мм под дымоход.

Печь для гаража на дровах, она же буржуйка, готова – можно приступать к испытаниям. Для этого следует запастись дровами. Установка печки в гараже осуществляется в любом удобном углу. Стенки угла оббиваем оцинкованной сталью, чтобы тепло не уходило в стены, а отражалось в гараж. Далее приступаем к закладке дров и розжигу – примерно так же, как мы разжигаем мангал. С помощью дверки зольника вы сможете отрегулировать тягу.

Собирая печь своими руками, обратите внимание на толщину металла – она должна составляет не менее 5 мм, иначе печка легко прогорит и потеряет эффективность.

Печка из кирпича

Для создания печи из кирпича нужно обладать определенными навыками.

Буржуйка в гараж хороша тем, что эта печка отличается предельной простотой. Несколько кусков металла, немного возни со сварочным аппаратом и дверками, кусок металлической трубы – и отопительный агрегат готов. Буржуйка не самая экономная, зато простая в эксплуатации – нужно лишь вовремя подкидывать дрова. Аналогичным образом строится кирпичная печь для гаража, но у нее есть несколько недостатков:

  • Для хорошей печки нужен огнеупорный кирпич;
  • Печка для гаража получается уж слишком громоздкой.

Тем не менее, вы всегда можете соорудить ее по подобию буржуйки, только вместо металлических стенок здесь используется обыкновенный кирпич.

Металлическую печь всегда можно перевернуть, очистить или перенести в другое место. Печь из кирпича в гараж так просто не почистишь, да и в соседний угол не перенесешь – это модель для стационарного использования.

Печь на дровах длительного горения

Давайте посмотрим, как сделать печь в гараж из трубы или из бочки – это будет печка с необычным названием Бубафоня. Изготавливая подобные агрегаты на дровах длительного горения своими руками, можно особо не заморачиваться с точным соблюдением размеров. Эта печка проста как три копейки, но обладает важным преимуществом – одной закладки дров хватит на целый день. И она как нельзя лучше подходит для обогрева нежилых помещений.

Изготавливая печь на дровах своими руками, необходимо позаботиться о подборе подходящих материалов. Мы с вами попробуем сделать печку из двух бочек. Первая бочка нам потребуется полностью, а от второй потребуется только одна крышка. Вот пошаговая инструкция по изготовлению печи для отопления гаража:

Чертеж самодельной дровяной печи длительного горения.

  • Берем бочку и срезаем у нее верх (оставьте у отрезанной верхней части бортики 2-3 см) – это будет наша камера сгорания, в которую загружаются дрова;
  • Загибаем борта у бочки внутрь, а на крышке проделываем обратную операцию – в результате крышка должна полностью закрывать бочку;
  • Изготавливаем пресс и воздуховод – для этого нам потребуется крышка от второй бочки, к ней мы проделываем отверстие и привариваем длинную трубу, которая должна быть выше бочки. С обратной стороны привариваем куски швеллера. Края крышки подрезаем, чтобы она свободного входила в бочку (зазор между крышкой и стенками около 10 мм). В результате у нас должен получиться своеобразный поршень. Через приваренную трубу производится забор воздуха;
  • Продолжаем делать печь для обогрева гаража – берем крышку для нашей камеры сгорания, вырезаем в ней отверстие под воздуховодную трубу;
  • В верхней боковой части бочки проделываем отверстие диаметром 100 мм и привариваем кусок трубы – это будет отвод для дымохода.

Теперь нашу печь длительного горения для гаража нужно собрать воедино, а заодно и протестировать. Устанавливаем печку на негорючем основании, загружаем в нее дрова (на самый верх советуем накидать всякой мелочевки), подключаем дымоход. Далее смачиваем в керосине кусок тряпки, кидаем на древесину, дожидаемся устойчивого горения. После этого засовываем внутрь наш поршень, надеваем крышку и ждем, пока наша печка разгорится на полную катушку.

Для изготовления печи для гаража на дровах можно выбрать и кусок подходящей трубы – ее можно купить на металлобазе. Количество загружаемого топлива определяется экспериментальным путем. Обратите внимание, что дрова в этой печке горят сверху вниз, а не в более привычном направлении.

Печка для гаража на отработке

Давайте посмотрим, как сварить печку в гараж, которая будет работать на отработке – она пригодится тем, кто занимается ремонтом машин и часто меняет масло (за один теплый сезон можно насобирать отработки на целую зиму). Наша печка будет состоять из трех частей:

Подробную информацию о размерах отдельных элементов вы можете получить из чертежа.

  • Емкость для топлива – ее диаметр составляет 352 мм. К ней мы подвариваем ножки, в середине делаем отверстие диаметром 100 мм. Рядом делаем еще одно отверстие на 100 мм, с крышечкой – сюда мы будем заливать горючее для отопления нашего гаража;
  • Камера сгорания – она представляет собой вертикальную металлическую трубу диаметром 100 мм, в которой просверлены 48 отверстий в 6 рядов;
  • Камера дожигания топлива – здесь сгорают все несгоревшие газообразные остатки. Ее диаметр составляет 352 мм, в ней есть отверстие под камеру сгорания и отверстие под дымоход (те же 100 мм). Внутри камеры приваривается перегородка.

После того как печка для гаража будет собрана, можно приступать к испытаниям. Заливаем внутрь отработку, сверху наливаем немного керосина (ни в коем случае не какую-нибудь другую жидкость, только керосин!), поджигаем, ждем пока печка прогреется. Как только в камере сгорания появится стабильно горящее, буквально гудящее пламя, эксперимент можно считать удавшимся. Обратите внимание, что рекомендованная высота дымохода для данной печки составляет 4-5 метров.

Изготавливая печь для гаража своими руками и подбирая подходящий чертеж, следует уделить внимание выбору топлива и отталкиваться уже от этого. Если у вас много отработки, выбор очевиден – выбираем самую последнюю печку из нашего обзора. При наличии большого количества дров (в том числе и бесплатных) можно уделить внимание альтернативным проектам. И помните, что размеры печей на чертежах могут варьироваться в самых широких пределах.

Буржуйка своими руками — для дачи и гаража

Буржуйка появилась более ста лет назад, и имитировала камины, которыми пользовалось богатое сословие. Но прямое назначение она исполняла безукоризненно — тепло в доме было всегда, и это тепло было дешевым, так как топить печь можно было чем угодно. Чтобы быстро прогреть гараж, мастерскую или другое хозяйственное помещение, такая печка — самое удобное и простое решение.

Оглавление

Простота и популярность буржуйки

Простота, мобильность и всеядность (работает на дровах, угле, даже есть модификации печей на отработанном масле) сделали печку популярной, и эта востребованность держится до сих пор. Тем более что сегодня экономичность печей повысилась, и интерес к тому, как конструируется буржуйка своими руками, по-прежнему остается.

Проста, как лапоть – это о буржуйке. Поэтому печь буржуйка всегда желанна в гараже, в туристическом походе, на даче или в сторожке. Что так привлекает людей в этой печке? Это универсальность и мобильность – печь можно устанавливать без фундамента, а после остывания ее можно на руках перенести в другое место.

Конструируется печка буржуйка только из металла, поэтому все поверхности печки имеют высокую теплоотдачу. Соорудить печь можно за 2-3 часа при наличии материала и сварки. Это может быть все что угодно — например, бочка на 50-200 литров, металлическая емкость любой конфигурации или еще что-нибудь.

Буржуйка своими руками

В емкости зубилом нужно вырубить поддувало (или выпилить болгаркой) размером 20х40 см. Расстояние от днища – до 30 см. Еще одно отверстие нужно сделать в верхней части емкости – оно будет служить основанием для дымохода. Верх бочки (или короба) можно заварить наглухо (тогда на этой плите можно готовить пищу) или сделать съемным. При съемном варианте отверстие для дымохода прорезается сбоку, на 10-15 см ниже верхней кромки.

Эффективный дымоход для буржуйки можно сделать из любой железной трубы диаметром 110-150 мм или согнуть из кровельного листового железа. И последнее отверстие прорезается ниже поддувала, чтобы чистить золу. Размеры – любые, исходя из удобства чистки. И поддувало, и зольник должны зарываться дверцей или задвижкой.

Дальше изготавливается колосник или колосники. Можно сделать одну колосниковую площадку в виде толстого металлического листа с прорезанными отверстиями для прохождения воздуха, а можно изготовить несколько колосников из арматуры толщиной 10-16 мм. И та, и другая конструкция укладывается на специальные выступы-пороги, приваренные внутри бочки на высоте нижнего уровня поддувала.

Предназначается такая буржуйка для дачи или гаража. Устанавливать ее нужно на расстоянии 1-1,5 метра от стен, перегородок, полок и других предметов. В качестве мобильного фундамента можно использовать простые кирпичи, или приварить к днищу буржуйки металлические ножки высотой 20-40 см.

Буржуйка для дачи

Если печка буржуйка для дачи будет работать стационарно, то ее можно обложить или сделать из кирпича – этот прием заметно повысит ее теплоотдачу и тепловую инерционность. В загородных условиях такая самодельная печь может использоваться не только для обогрева дачного домика, но и для отопления бани, теплицы или сарая с животными. Хозяйственные и экономные мастера стараются сделать обогрев более эффективным и экономичным, для чего в верхней части печи привариваются толстые металлические пластины-аккумуляторы для повышения теплоотдачи.

Так как находиться на даче предполагается дольше, чем в гараже, то и печь буржуйка для дачи будет эксплуатироваться почти круглосуточно. Поэтому корпус печи необходимо делать уже из более толстого металла (3-4 мм). Проще всего сварить корпус из листового металла, придав ему прямоугольную форму. На КПД это не скажется, а вот надежности прибавит. Сначала свариваются вместе боковые листы, а к ним приваривается толстая крышка.

Дальше в корпусе крепится колосниковая решетка и днище. Дымоход для стационарной печи тоже желательно сделать из толстого железа или обложить его в полкирпича на глиняном растворе. Самое привлекательное в буржуйке – как бы вы ни старались испортить ее конструкцию неправильными размерами, некачественным материалом или еще чем-то – она все равно будет работать. А горение дров, торфа или опилок регулируется дверцами топливной камеры и зольника.

Самодельные печи буржуйки на дровах или опилках – самый дешевый и экономный вариант отопительных приборов.

Буржуйка в гараж

Если есть печь для дачи, то как сделать буржуйку в гараж, и чем она будет отличаться? Печь для небольшого гаражного помещения можно сделать из обычного газового баллона. Переносная буржуйка из газового баллона занимает меньше места, а стенки баллона очень толстые (от 3 мм и больше), и срок службы такой печи практически неограничен. Ее конструкция повторяет описанную выше. К тому же, на такой малогабаритной печке все равно можно приготовить пищу на один прием.

Рекомендуем прочесть!

Буржуйка для гаража своими руками

Печь-буржуйку для обогрева помещений начали широко использовать еще лет сто назад. После того как появилось центральное отопление, металлические буржуйки перекочевали из квартир и домов на дачи и в гаражи.

Одним из самых существенных недостатков буржуйки, можно считать условия ее теплоотдачи. Ее тепло ничем не аккумулируется и почти все уходит через трубу наружу. Такая печь эффективна только вблизи места установки и только во время горения топлива.

Для того чтобы повысить эффективность работы буржуйки, нужно использовать теряемое тепло. Максимальные потери происходят через дымоход, который при работающей буржуйке раскаляется.

Дымоход можно превратить в нагревательный элемент, изменив его прямую форму на ступенчатую, благодаря чему увеличивается площадь теплоотдачи.

В данной статье мы расскажем как сделать буржуйку для гаража своими руками из различных материалов. Самый простой выход – это взять за основу старый газовый баллон (в котором развозили газ пропан). За неимением баллона можно использовать 40-литровую молочную флягу или любую другую металлическую заготовку.

Из газового баллона

Начинать работы нужно с чертежа, но не на бумаге, а на самом баллоне. Маркером размечается будущая дверца топки и поддувало. Дверца должна быть расположена по центру баллона, а поддувало – в его нижней части. Расстояние между ними выдерживается не более 10 см, и по середине проводится замкнутая линия. По ней болгаркой баллон разрезается на две части.

Из 16-миллиметровой арматуры сваривается решетка, которая приваривается к нижней половине, после чего обе части баллона снова стыкуются.

В местах, предназначенных для петель, делаются надрезы. Затем там привариваются петли, и вырезается дверца. Такая же операция проводится и с поддувалом.

Остается обустроить дымоход. Для этого болгаркой срезается вентиль, а на его место приваривается металлическая труба, диаметр которой должен быть 80-90 мм. Дымоход врезается в систему гаражной вытяжки или выводится через стену наружу.

Из баллона

Из молочной фляги

Схема буржуйки из фляги

Металлический бидон – отличная вещь в хозяйстве, пригодная для хранения красок, моторных масел, горючего. Конструкция фляги идеально подходит для изготовления из нее печки-буржуйки, но в качестве отопительного прибора она окажется не настолько долговечной как хотелось бы, стенки у нее недостаточно толстые. С уверенностью можно сказать, что ее хватит на 2-3 сезона.

Как самостоятельного изготовления буржуйки нужно выполнить несколько операций.

Для начала надо разметить, а потом вырезать в нижней части бидона, почти у самого дна, отверстие для дымохода. В завершающей стадии работ труба прихватывается сваркой. Диаметр дымохода выбирается от 8 до 12 см. Удлиняется дымоход после того, как печь будет изготовлена и установлена.

Крышка бидона – это уже готовая дверца печи с удачной защелкой, в ней остается только просверлить несколько поддувальных отверстий, диаметр которых может быть 15-18 мм. Делается это в нижней части крышки.

Из уголка или обрезков труб изготавливаются 4 ножки равной длины, которые затем симметрично привариваются к нижней части бидона. Перед дверцей можно постелить металлический лист, чтобы случайно упавший уголек не попал на легковоспламеняющийся материал.

Ручки фляги – удобная штука для переноски буржуйки с места на место, взявшись за них можно легко вытряхнуть накопившуюся в печке золу. Именно для этой операции дымоход лучше сделать разъемным.

Ну, вот и все, остается только испытать новую печку.

Установка

Использование буржуек, сделанных в домашних условиях, равно как и любых других отопительных установок, требует четкого соблюдения техники безопасности. Изначально следует осуществить выбор места для установки буржуйки. Этот агрегат, как показывает практика, лучше устанавливать в углу, а именно возле стен, противоположных по расположению к воротам гаража.

Не устанавливайте буржуйку ближе чем на 1,5 м к месту расположения автомобиля. Стоит учесть, что все быстровоспламеняющиеся материалы и изделия должны быть расположены в удалении от буржуйки также минимум на 1,5 м.

Печку лучше обложить со всех сторон кирпичными стенками. Так, будет исключена вероятность прикосновения к раскаленной печи, а также будет аккумулироваться тепло, вырабатываемое от ее топки. Таким образом, вы увеличите КПД устройства в несколько раз.

Увеличение КПД печи

Если стены гаража выполнены из дерева, то между ними и печкой должно быть определенное расстояние, а именно не меньше 100 см. Кроме того, во избежание воспламенения постройки, стены возле буржуйки следует обложить асбестовыми листами/кирпичом или иными огнеупорными материалами.

В качестве основания под буржуйку можно использовать лист из стали, имеющий толщину 1–2 см. Еще вариант – залейте бетонную стяжку. Благодаря этим действиям вы сможете предотвратить распространение огня, если вдруг из топки выпадут угольки/искры и т. д.

Для использования буржуйки в гараже следует предварительно сделать в нем качественную приточную вентиляцию. Свежий воздух должен поступать сюда в достаточном объеме, что обеспечит нормальное горение огня. В качестве вентиляции вполне может служить небольшой зазор между землей и гаражными воротами. В противном случае вам придется делать специальный канал для своевременного притока воздуха в гараж, что не очень выгодно с экономической точки зрения.

Буржуйка сильно раскаляется при горении в ее топке огня, поэтому нельзя оставлять около нее легковоспламеняющиеся материалы, такие как древесина, масла и смазки, бензин и т. д. Это может привести к катастрофе.

С конфоркой

Если оснастить буржуйку баком для воды, то печь можно будет использовать для ее подогрева. Установив на ней конфорки, у вас будет возможность осуществлять также подогрев еды.

На всю работу по изготовлению печи-буржуйки уйдет не более 2 часов, а радоваться результатам своего труда можно будет несколько сезонов.

Видео

Удачный пример создания буржуйки из подручных средств в видеоформате:

Чертежи

Предложенные нами чертежи и схемы помогут вам разобраться в принципе изготовления буржуйки для обогрева гаража:

Схема ракетной буржуйки

Схема-чертеж буржуйки из газового баллона

Схема буржуйки двойного дожига

Пиролизная

Буржуйка в гараж своими руками

Гараж можно иметь и не будучи автолюбителем. Часто, гараж — место для общения с друзьями, мастерская, даже производственный цех, который требует обогрева в холодное время года. Гаражи не оборудованы централизованным отоплением. Поэтому обогрев гаражного помещения важен как для человека, работающего в нём, так и для самого помещения. Соблюдение температурного режима в теплом диапазоне, поддержание влажности помещения на должном уровне, положительно сказываются на долговечности гаража. Покупать котёл, и монтировать систему отопления в гараже — достаточно дорогое удовольствие. Намного экономнее и практичнее оборудовать его печью — буржуйкой, сделанной своими руками. Тем более что в дружном гаражном коллективе всегда можно найти необходимые материалы, инструменты и приспособления.

Для чего используется

Следует заметить, что установка буржуйки в гараже не предусматривает особых инженерных изысканий. А вот её самостоятельное изготовление потребует навыков владения электроинструментом и сварки металла.

Однозначными плюсами такой печки есть то, что она имеет компактные размеры, может быть изготовлена для твёрдого и для жидкого топлива, быстро обогревает помещение и хорошо поддерживает в нём тепло. Как дополнительные функции буржуйки можно выделить следующее: использование её для готовки еды, использование в качестве сушилки одежды и обуви.

При соблюдении элементарных норм пожарной безопасности, у такой печки практически нет недостатков.

Конструкция и принцип действия

У твердотопливной буржуйки простейшей конструкции нет каких-либо замысловатых элементов. По сути, это металлическая ёмкость с двумя основными отсеками.

Основной материал, используемый для её изготовления — это металл. Так как он должен обеспечивать устойчивость к высоким температурам, метал следует подбирать толстостенный. Будь то бочка, старый газовый баллон, кусок трубы или отдельные заготовки из листового металла.

Используйте для изготовления буржуйки только стальные элементы. Алюминиевые, латунные, чугунные (кроме колосника) материалы не подойдут. Возникнет проблема их монтажа, связанная с особенностями сварки различных металлов. А также температура плавления этих металлов может оказаться неподходящей.

Основной отсек (топка) — это ёмкость, в которой происходит процесс горения, а значит она должна быть достаточно большой, с доступом воздуха, оттоком дыма и других летучих продуктов горения, но при этом конструктивно подходить под место установки.

Второй основной отсек — это зольник (поддувало). Зольник располагается под отсеком горения, связан с ним отверстиями сеточного типа или колосником из толстого металла (прута, арматуры). Служит зольник для удаления пепла из отсека горения естественным способом. Пепел под своим весом сыпется в отсек зольник через отверстия. Непосредственно из зольника пепел удаляется вручную.

На зольнике целесообразно установить дверцу, регулируя зазор которой можно управлять интенсивностью воздушного потока, поступающего в топку. Дверцу в топке же следует закрывать после загрузки и розжига дров.

Основные отсеки: топка и зольник

В верхний лист вваривается патрубок, через который происходит отток дыма. К этому патрубку приваривается металлическая труба, выводящая дым на улицу.

Чертеж и схема: расчёт основных параметров

Основным параметром, обеспечивающим правильную отдачу тепла от сгораемых продуктов в топке — не в дымоход, а в помещение, есть правильно подобранный диаметр дымохода.

Рассчитать сечение трубы дымохода можно исходя из объёма топки. Оптимальное соотношение в числовом выражении должно составлять 1 к 2,7. Этот показатель взят из расчётных параметров печей металлических и кирпичных. Он является номинальным и общепринятым.

Такое соотношение просчитать очень просто. Вычисляем объём топки. Например, 70 литров. Тогда сечение необходимой трубы составит 182 мм. (70 * 2,7 = 189 мм ближайшее по ГОСТу — 182 мм). Этот расчёт означает, что такое сечение трубы оптимально обеспечит отток дыма в дымоходе и достаточное сопротивление для сохранения тепла в буржуйке.

Эффективная отдача тепла является основным параметром буржуйки. Остальное — это конструкционные особенности. Которые зависят от места установки и фантазии конструктора. Имеется в виду объем печки, её габариты, наличие ножек или подставки, вертикальное или горизонтальное положение.

Максимально эффективная конструкция, спроектированная с учётом теплотехнологических особенностей представлена на следующей схеме:

Одна из наиболее эффективных моделей. Печь «Инженера Логинова»

На схеме наглядно представлены конструкционные элементы из листового металла с размерами, процесс движения горячего воздуха и продуктов горения в разрезе печи. А также на схему нанесены наименования основных элементов.

Необходимые материалы и инструменты

Сборка конструкции буржуйки предусматривает работу с металлом. Для подготовки элементов конструкции необходимы следующие инструменты:

  • болгарка с набором отрезных и зачистных кругов для нарезки и обработки заготовок из металла различной толщины.
  • сварочный аппарат для сварки элементов конструкции.
  • слесарный инструмент: молоток, струбцины, клещи и пр.
  • электродрель с набором свёрл по металлу. Для проделывания технологических и монтажных отверстий.

А также понадобится мерительный инструмент: линейка, чертилка, угольник, уровень. Для того чтобы ваше изделие вышло ровным и имело эстетический вид.

Линейки, угольники и уровни лучше использовать металлические. В процессе обработки и сварки металл нагревается и может испортить мерительный инструмент из неметаллических материалов.

Если принято решение соорудить буржуйку из листового металла, то его толщина должна быть не менее 4 мм. Колосник следует изготавливать из арматуры или прута сечением не менее 12 мм. Так обеспечивается долговечность и безопасность изделия.

Следите за качеством сварки конструкции колосника. Обваривайте прут с двух сторон. Слабый сварочный шов может перегореть за короткое время.

Не всегда есть возможность покупать металлопрокат для нового изделия. Зато, наверняка, в гаражном кооперативе можно по дешёвке найти старый пропановый баллон, кусок трубы, металлическую бочку и тому подобное. Главное, подобрать ёмкость для топки с достаточно толстой стенкой. Дальше, если габариты топки устраивают, включаем фантазию, или максимально придерживаемся вышеуказанной схемы.

При подготовке конструкционных элементов, резке металла, сварочных работах необходимо соблюдать правила безопасности. Работу выполнять следует в спецодежде, обязательно в защитных очках. Сварочные работы производить на свежем воздухе или в хорошо проветриваемом помещении.

Подготовительные работы

Перед сборкой печки необходимо определиться с её размерами и местом установки в гараже. Стандартных рекомендаций по этому поводу нет. Нужно учитывать такие факторы, как удобство конструкции, понимать физические процессы обогрева помещения и теплоотдачи, приток воздуха в помещении и его вентиляция. Чем больше площадь нагреваемой поверхности буржуйки, тем быстрее прогревается помещение гаража. Но габариты буржуйки не должны быть ущербом для площади гаража. Это важно и из соображений пожарной безопасности, ведь вся конструкция печи нагревается до пожароопасных температур.

Часто буржуйки рекомендуют устанавливать в дальнем углу гаража, а дымоотвод делать в противоположной стороне. Таким образом, достигается наибыстрейший прогрев помещения, за счёт длинной конструкции трубы дымохода производится большая теплоотдача. Минус такой конструкции — наклон трубы дымохода. Угол наклона не должен быть меньше 30 градусов. Идеальное положение — вертикально вверх. Обеспечивая лучшую теплоотдачу, приходится жертвовать эффективностью дымоотвода. При этом повышается риск утечки дыма в помещение гаража. Швы такой трубы следует проверить на герметичность до момента установки на место.

Такой принцип размещения буржуйки больше бы подошёл для подвального помещения, чем для гаража.

Оптимально размещать буржуйку в удобном месте. Само место необходимо подготовить. На пол необходимо уложить металлический лист или небольшую бетонную плиту, края которых должны выходить за габариты буржуйки минимум на 200 мм. Это обусловлено пожарной безопасностью. А также необходимо убрать легковоспламенимые материалы на максимально возможное расстояние от буржуйки.

Фотогалерея: где в гараже лучше поставить буржуйку

Расположение у ворот
Расположение в дальнем углу
Расположение у ворот

Как сделать буржуйку в гараж своими руками: пошаговые действия

Изготовление простейшей, но эффективной буржуйки представлено на примере буржуйки из трубы.

Конструкция на основе трубы

  1. на подготовленной ёмкости для топки необходимо разметить и вырезать два прямоугольных отверстия. Вырезанные сегменты выбрасывать не стоит — это будут дверцы для отсеков топки и зольника. Для их крепления понадобятся петли. Уплотнения выполняются металлической полосой по периметру дверей.
  2. в ёмкости топки, на высоте 100 мм от нижней кромки дверцы размещены упоры для колосника. Такие упоры удобно изготавливать из уголка с полкой 40 – 50 мм, на который ложится конструкция колосника. Колосник из обычной металлической сетки не подойдёт, он быстро прогорит. Поэтому используют пруты диаметром не менее 12 мм.
  3. колосник сваривается из прутов арматуры по схеме сетки.
  4. после проделывания сварочных работ внутри трубы, можно заваривать её торцы — дно и потолок буржуйки.
  5. для устойчивости печи к днищу приваривают ножки.
  6. в потолке буржуйки проделывают отверстие дымохода диаметром, соответствующим сечению патрубка дымохода. Приваривают патрубок.
  7. приваривают петли и навешивают дверци. Оборудуют замки или крюки для запирания дверей.
  8. сварочные швы следует обработать болгаркой с зачистным кругом, для придания изделию эстетического вида.
  9. также изделие можно покрасить жаростойкой краской.

Такую буржуйку часто изготавливают из газового баллона:

Видеоролик взят с интернет-ресурса Youtube, используется в качестве ознакомительного материала и не является рекламой.

Изготовление буржуйки из газового баллона самостоятельно.

Видео: как самостоятельно сделать гаражную печку

Прямоугольная буржуйка изготавливается преимущественно из листового металла. Имеет те же основные отсеки, что и буржуйка из трубы или бочки. Процесс изготовления прямоугольной буржуйки не более трудоёмкий, чем рассмотренный выше пример. В некотором смысле прямоугольное исполнение практичнее. На такой буржуйке можно разогреть пищу. Такая печь устойчивее.

Прямоугольная буржуйка

Схема-чертёж с указанием размеров такой печки приведён ниже.

Модель из листового металла

Так называемая модель «Труба в трубе» сочетает в себе топку и дополнительную оболочку вокруг топки. Такая конструкция увеличивает площадь нагреваемого металла, благодаря чему быстрее нагревается воздушное пространство вокруг печки. Теплоотдача проходит эффективнее.

Схема такой буржуйки приведена ниже.

Схема сборки «Труба в трубе»

На этой схеме видно как подходящий воздушный поток получает тепло от горящего материала, и выходит через технологические отверстия вверху буржуйки. Такая конструкция называется тепловой пушкой. Некоторые гаражные инженеры устанавливают под буржуйкой вентилятор, обеспечивая тем самым принудительный отток горячего воздуха. За счёт такого дополнения эффективность обогрева увеличивается, но возрастает также и потребность в топливе, так как топка охлаждается воздухом.

При выполнении сварочных швов, нужно следить за их герметичностью. Это важно для безопасности.

Выполнять резку металла следует с применением защитных средств. Соблюдать правила безопасности при работе электроинструментом.

Конструкция буржуек во многом зависит от фантазии инженера и от его практических навыков работы с металлом. Некоторые «Кулибины» доводят искусство монтажа буржуек до совершенства:

Буржуйка из гаража Джорджа Лукаса

Особенности эксплуатации

Для эффективной и безопасной эксплуатации буржуйки необходимо знать и соблюдать несколько простых правил.

  1. Необходимо выдерживать расстояние от буржуйки до ближайших стен помещения. Минимально допустимое расстояние составляет 300 мм, но оптимально будет установить печь на расстоянии 500 мм от стен гаража. Ориентироваться нужно исходя из местных условий.
  2. Монтаж дымохода должен быть выполнен с выводом на улицу. Нельзя монтировать дымоход в систему общей вентиляции. В местах прохода дымоходной трубы через стену или потолок нужно выполнять изоляцию строительных конструкций негорючим материалом, например, асбестом.
  3. Обогреваемое помещение также следует утеплить. От уровня теплоизоляции строения зависит эффективность обогрева такой печкой. Дымоход, выведенный наружу, рекомендуется утеплять для уменьшения теплопотерь.

    Утепление дымоотводной трубы

  4. Устанавливать буржуйку на пол не рекомендуется. Под неё нужно подложить лист металла для предотвращения возгорания от просыпавшихся углей.
  5. Для своевременной ликвидации опасности пожара, разместите в непосредственной близости с буржуйкой ящик с песком или огнетушитель, а лучше и то, и другое.
  6. Заготовки дров и нарубленные готовые дрова размещайте в отдельном от буржуйки месте.
  7. Сушить одежду и обувь прямо на конструкции буржуйки запрещено. Она нагревается до пожароопасных температур. Лучше для этих целей натянуть верёвку рядом с буржуйкой на высоте не менее 1,5 м от печки.

При соблюдении этих рекомендаций, можно быть уверенным в безопасной эксплуатации буржуйки.

Чистка и ремонт

Очистку печи от пепла следует производить аккуратно. Просыпавшиеся раскалённые частицы могут стать причиной пожара. Но также следует помнить о том, что буржуйка может быть сильно горячей. Зольник рекомендуется чистить после каждого длительного горения. Чистить дымоход также необходимо. Лучше делать это перед наступлением холодов, чтобы лишний раз не мёрзнуть.

Ремонт печки заключается в основном в восстановлении прогоревших металлических элементов конструкции. Стенки топки можно обваривать металлом в прогоревших местах. Прогоревший колосник лучше изготавливать новый.

Остальные элементы практически не выходят из строя.

Несомненно, сконструировать и собрать буржуйку — достойное и интересное задание для любого владельца гаража. Главное, соблюдать правила безопасности при сборке конструкции и правила пожарной безопасности при установке и эксплуатации буржуйки.

Оцените статью: Поделитесь с друзьями!

Печка "буржуйка" для гаража своими руками на тренировке и на дровах. Как сделать «буржуйку» для гаража своими руками?

Гаражное помещение требует особого обустройства. Это связано с тем, что в нем хранятся не только определенные продукты питания, но и транспорт. Необходимо сделать как качественную внутреннюю и внешнюю отделку, утепление, так и провести систему отопления. В гараже нужна постоянная оптимальная температура. Если в теплое время года отапливать помещение не нужно, то зимой вполне возможны сильные морозы, которые приведут к каким-то плачевным последствиям при хранении продуктов и автомобиля.Может появиться сырость, которая со временем вызовет появление плесени на стенах здания.



Оптимальная система отопления гаража

Сегодня существует огромное количество систем отопления, которые эффективно используются для обогрева гаража. Имеется оборудование:

  • заводского производства;
  • Самодельная техника.

Можно использовать системы отопления на воде, на твердом и жидком топливе, на газе. Есть системы, работающие с электричеством. Несмотря на столь широкий ассортимент этой продукции, самодельная «буржуйка» была и остается очень популярной.Это самый оптимальный способ обогрева гаража, и он будет самым дешевым по затратам.



Окунемся немного в историю

В начале 20 века был такой прибор для обогрева помещения. Буржуйка в то время была довольно дорогой, так как для работы требовалось природное твердое топливо - дрова. Если раньше такое оборудование могли позволить себе только обеспеченные люди, то сегодня «буржуйка» стала самым экономичным способом обогреть любое помещение.


Изначально конструкция этого типа представляла собой металлический цилиндр. Для его изготовления также широко использовалась металлическая большая коробка. Со временем конструкция стала улучшаться. Топливо стало доступнее, и теперь такое устройство можно найти как на даче, так и в гараже.

Способы изготовления «буржуйка»

Помимо того, что «буржуйку» для гаража своими руками можно сделать, существует еще и заводское производство этого оборудования. Современные производители начали разрабатывать такие модели «буржуйок», которые не только способны эффективно обогревать помещение, но и становятся его полноценным украшением.

Теперь оборудование может иметь не только нестандартную форму, но и иметь на своей поверхности различные декоративные детали в виде кованых или литых металлических элементов. Все только по разработанному уникальному дизайну «буржуйки».




Виды «буржуйки» в зависимости от используемого топлива

Сегодня «буржуйку» для гаража можно сделать своими руками на отработке и на дровах. Это оборудование имеет определенные отличительные особенности и характеристики.Сделать можно самостоятельно и тот и другой его вид.

Разновидности конструкции «буржуйка»

Сделать «буржуйку» для гаража своими руками довольно просто. Для этого вам нужно только выбрать его основную форму.

Итак, это оборудование может быть:

Стационарные самодельные «буржуйки» для гаража представляют собой бетонные конструкции. Их используют для бесперебойного обогрева гаража. Они более массивные и тяжелые. Для их возведения необходимо сделать фундамент.Это оборудование способно довольно быстро нагреваться и длительное время отдавать тепло. Хозяину остается только поддерживать температуру в топке. Есть один, но существенный недостаток такой «буржуйки». Она слишком много тратит топлива.


Для того, чтобы сделать этот проект более экономичным, будет необходимо построить его из огнеупорного кирпича.

Самодельная «буржуйка» для гаража улучшенного типа - конструкции попроще. Он выполнен из металла и имеет несколько отделений:

Также для удобного и эффективного использования этого оборудования предусмотрена съемная крышка.Как правило, для хорошей теплоотдачи при изготовлении «буржуйки» используют чугун. Обладает отличным отводом тепла. Обязательным элементом такой конструкции являются металлические ножки, обеспечивающие нормальную циркуляцию воздушных масс под оборудованием.

И та, и другая изготовленная «буржуйка» для гаража своими руками при отработке или на твердом топливе может работать.

Из чего сделано это оборудование?

Нередко самодельные «буржуйки» для гаража можно сделать из металлических газовых баллонов.Это наиболее распространенный вид экономичного оборудования. По своей стоимости пустой газовый баллон будет в несколько раз ниже листового металла, из которого тоже можно сделать «буржуйки». Также в производстве широко используются простые металлические ящики. Они могут быть разных размеров, а для более эффективного обогрева помещения вместо одной дымоходной трубы к конструкции также привариваются дополнительные сварные швы, обеспечивающие оптимальный обогрев помещения.



Этапы изготовления самодельной буржуйки

Изготовление отопительного оборудования состоит из нескольких этапов.Необходимо продумать его размер и определиться, из чего он будет сделан. Далее составляется чертеж буржуйки для гаража. В нем указываются не только параметры всей конструкции, но и количество материала, использованного для ее возведения.

Сделать «буржуйку» для гаража своими руками довольно просто. Чертежи этого оборудования готовятся самостоятельно. Также можно прибегнуть к помощи специалистов.

Далее идет сварка конструкции и ее доводка.

Что нужно для изготовления этого оборудования?

Многие задаются вопросом, как сделать «буржуйку» для гаража своими руками. В этом нет ничего сложного. Для этого нужно выбрать оптимальный вариант материала и спецтехнику.

Итак, для постройки данного оборудования вам потребуются: газовый баллон

  • ;
  • листовой металл;
  • трубы металлические;
  • сварочное оборудование;
  • Болгарский;
  • служебные инструменты.

Самодельные печи для гаража также можно сделать из металлических бочек.



Процесс изготовления «буржуйки»

Итак, процесс работы начинается с маркировки металлического баллона или бочки. Для того, чтобы печь-буржуйка хорошо отдавала тепло, необходимо предварительно выбрать подходящий размер. Оптимальным параметром баллона будет 50 литров. Что касается толщины стенок, то они должны быть не менее 2-3 мм. Если стенки конструкции более тонкие, то печь может «вести» процесс горения.


Необходимо с одной стороны отметить маркером, где именно будут располагаться дверца топки и нагнетатель. Размер топки должен быть таким, чтобы в ней свободно помещались дрова диаметром 10 см. Что касается размеров дверцы для воздуходувки, то она может быть любой. Самое главное, должна быть возможность правильно очищать оборудование от остаточных продуктов сгорания.

Высота воздуходувки должна быть не менее 3-4 см от дна цилиндра или бочки. Топку ставят на расстоянии от 5 до 10 см от воздуходувки.

С обратной стороны место под приварку металлической трубы для разводки тепла по помещению. Его размер должен быть не менее 100 мм.

После этого крышка баллона или бочки срезается болгаркой. Этим же инструментом вырезаются дверцы топки и воздуходувки строго по нанесенным меткам. Срезанная крышка бочки или цилиндра используется для создания специальной площадки, которая будет служить перегородкой между зольным отсеком и топкой. Внутри этого участка уже проделайте отверстия для установки решетки.

Далее внутрь бочки на высоте 2 см от дверцы зольного отсека привариваются металлические уголки. Именно на них и будет установлен сайт.

Колосники для «буржуйки» можно изготовить самостоятельно. Для этого используется мелкая фурнитура (10-12 мм). А можно купить уже готовые устройства такого типа.

Далее работа переходит на внешнюю поверхность. Там в вырезанные отверстия приваривают петли для дверей. Самое главное, чтобы двери закрывались плотно, и дым, образующийся при горении, не попадал в помещение.

Затем из металлического листа вырезается крышка от «буржуйки». Делает отверстие для дымохода. Если в процессе сварки образовались небольшие трещинки, то можно обработать их асбестом. Аналогичная работа проводится с трубой, обеспечивающей обогрев помещения.


По окончании монтажа всех элементов буржуйки стыки зачищаются шлифовальной машиной.

Тогда духовку нужно установить в гараже в безопасное место. Он не должен содержать горючих смесей или жидкого топлива во избежание процесса воспламенения.Далее идет растопка оборудования. С его помощью в системе определяют негерметичные соединения. Они устранены. После этого «буржуйка» готова к употреблению.

При изготовлении данного оборудования необходимо помнить, что оно должно эксплуатироваться только в соответствии с требованиями пожарной безопасности.

Печка в гараже своими руками + видео

  • Буржуйка из старой бочки
  • Для многих автомобилистов гараж - это не просто место, где можно оставить машину.Многие проводят много свободного времени в гараже для ремонта авто или просто для духовных посиделок с друзьями. Но в холодное время года находиться подолгу в одном месте очень сложно. Однако выход всегда можно найти. Поставив печку в гараж, сделанную своими руками, даже в сильные морозы можно с комфортом отдыхать в гараже. Причем эта печь может быть изготовлена ​​из разных материалов, которые есть практически у каждого хозяина.

    Отапливаемое помещение ограничено по площади. Так что печь в гараже - лучший вариант.Помимо компактных размеров, эта печь имеет следующие положительные стороны:

    • Быстрый нагрев;
    • Возможность использования как жидкого, так и твердого топлива;
    • Печь, отапливающая помещение, долго сохраняет тепло внутри;
    • Для строительства и монтажа не требуются дорогие материалы и специальные навыки.

    Для того, чтобы превратить печь в гараж, необходим следующий минимальный набор инструментов:

    • Сварщик. Рекомендуется использовать инструмент мощностью 200 ампер;
    • Маска и костюм для сварки;
    • Молоток специальный для отделения шлака;
    • болгарский;
    • Стандартный молоток, плоскогубцы и зубило;
    • Стальная щетка;
    • Сверло со сверлами;
    • Рулетка необходимых размеров.

    Для гаражных печей могут использоваться обычные газовые баллоны, металлические листы, стальные резервуары и трубы. Также можно построить печь из кирпича своими руками. Однако этот метод требует гораздо больше усилий и затраченных средств.

    Перед установкой любой топки следует соорудить дымоход, который будет выводить все продукты горения. Чтобы понять, как сделать дымоход для печи в гараже, необходимо определиться с его типом. Существует три варианта установки дымохода, каждый из которых имеет свои достоинства и недостатки.

    Чаще всего используется первый вариант, когда часть трубы находится внутри, а остальная выходит через боковую стенку. В этом случае внутренняя трубка также играет роль в нагреве и служит батареей. К тому же вывод через стену сделать довольно легко.

    На второй схеме показана труба, которая полностью находится внутри гаража и выводится наружу через крышу. Несмотря на то, что печь с таким дымоходом лучше утепляет комнату, делайте это реже.Это потому, что процесс занимает больше времени. Кроме того, при неправильной герметизации зазоров между дымоходом и кровлей возможна протечка.

    Третий вариант - установка дымохода своими руками не так эффективно по теплоотдаче, но гораздо безопаснее. Благодаря тому, что труба отводится прямо, риск возгорания снижается практически до нуля. Но на этом его достоинства и недостатки, к сожалению, нет. Этот вид быстро остывает и отводит тепло от печи.Таким образом, для качественного обогрева гаража нужно больше времени и топлива.

    Определив место установки печей и выход дымохода, необходимо сделать чертеж или черновой чертеж. Пример показан на рисунке ниже.

    Совет! При установке лучше использовать прямые трубы в качестве диагональных деталей, чтобы руки были тяжелее.

    После выбора дымохода можно приступать к постройке печи.

    Моторное масло после использования тоже может пригодиться.С его помощью можно сильно утеплить гараж. Но для этого потребуется построить специальную печь, которая несколько отличается от других видов.

    Этот вариант подходит в том случае, если нет возможности использовать уголь или дрова.

    Внимание! Стоит учесть, что моторное масло при сгорании издает запах, с которым не справится даже хороший капот.

    Основная деталь для изготовления листовой стали толщиной 5 мм. из него будут удалены части, которые будут производить печь.Кроме того, вам понадобится металлическая труба, которая будет составлять часть топки и дымохода.

    Не составит труда поставить печь в гараже своими руками, используя чертеж, в параметрах которого указаны все необходимые детали.

    Начните работу с разметки на поверхности листа. Важно, чтобы вся информация была точной. После этого болгаркой вырезаются все детали и очищаются от сколов.

    Процедура работает следующим образом:

    • После вырезания компонентов необходимо зафиксировать трубу.Выбор правильного размера по поверхности просверленного отверстия. Эта деталь служит связующим звеном между верхней и нижней частью топки.
    • После постройки верхнего резервуара остается круглое отверстие (слева от центра), через которое вы хотите подключить печь к дымоходу. В нижней части бака, напротив, есть отверстие с правой стороны. Будет установлена ​​соединительная труба.
    • Когда верхний бак готов, к низу привариваем трубу.
    • Затем можно приступать к установке днища.После вырезания деталей из листа в верхнем круге нужно вырезать два отверстия. Во-первых, это центр, который соединит. Второй установлен с подвижной крышкой. Через эту горловину в печку подается топливо.
    • После проделывания до низа ножки и ее соединения с трубой, печь почти готова. Это только последние штрихи. Перед присоединением дымохода следует очистить швы и покрыть термостойкой печной краской. Эти действия не только придают более приемлемый вид, но и защищают поверхность от коррозии.

    Важно! Можно использовать только масло, дизельное топливо и трансформаторное масло. Категорически запрещается использование таких легковоспламеняющихся сред, как бензин, ацетон и т. Д.

    Старый и ненужный газовый баллон выбрасывать не нужно. Возможно своими руками сделать дельную печь-буржуйку для гаража с повышенным уровнем нагрева.

    Первым делом нужно отрезать болгаркой лишнюю часть.

    Внимание! Чтобы во время работы баллон взорвался, полностью выпустить газ и слить конденсат.

    Делать это лучше на открытом воздухе, так как конденсат имеет резкий и неприятный запах, который надолго уходит из помещения. Окончательно убрать газ поможет вода. Для этого необходимо наполнить емкость под завязку, перевернуть и слить всю воду. После этого можно смело приступать к работе.

    Первым шагом является определение варианта установки. Их всего два:

    Гараж одинаково хорош для обоих.

    Печь горизонтальная в гараже ↑

    Порядок исполнения при производстве печей для гаража:

    • Изготовление горизонтальной печи начинается с резки верхней части цилиндра.После чего внутри монтируется решетка.
    • Сделать эту сетку легко своими руками. Для этого клапан. В противном случае можно заменить большую проволоку, которая согнута в форме змейки. К ней изнутри приварили решетку.
    • Затем можно переходить к монтажу передней части печки. Необходимо взять стальной лист толщиной не менее 4 мм и вырезать круг, размер которого должен соответствовать диаметру цилиндра. На получившемся круге необходимо проделать 2 лунки.Первый будет служить топливом, а второй - впуском воздуха в камеру сгорания.
    • Затем на крышку монтируется петля, на которой крепится дверь. Для повышения качества рекомендуется покрыть его асбестовым шнуром.
    • Полученная конструкция приваривается к баллону.
    • Последний шаг - установка трубы для подсоединения к дымоходу. Для этого в задней части печки делается отверстие, в которое устанавливается труба. После этого детали привариваются друг к другу.Духовка готова.

    Духовка-плита вертикальная ↑

    Самодельная дровяная печь для гаража, сделанная своими руками, более удобная в использовании. Но для его изготовления требуется больше усилий.

    Перед началом работ на резервуаре следует разметить будущие отверстия. Смотрите рисунки следующим образом.

    Размеры могут быть произвольными. Что немаловажно, отверстия были прямоугольной формы. В этом случае процесс горения будет несколько лучше.

    Затем с помощью болгарки прорезаем отверстия.

    Теперь вы устанавливаете решетку внутрь. У будущих печей верх легче срезать. Однако можно обойтись и без него. Вы можете вставить его через только что проделанные отверстия. Следует отметить, что будет сложнее.

    Когда эта процедура будет завершена, можно будет устанавливать дверь. Процесс точно такой же, как и при установке горизонтальных печей.

    Заключением будет пробивка верха отверстия под дымоход и последующая приварка к трубе.

    Аналогичная печь в гараже своими руками отлично горящие дрова и другое твердое топливо. С его помощью даже в сильные морозы можно повозиться с машиной или просто весело провести свободное время.

    Помимо газового баллона можно использовать старую металлическую бочку. Принцип работы практически такой же. Так же, как и в предыдущем варианте, ставить в гараж печь можно как вертикально, так и горизонтально.

    Более подробно о том, как своими руками сделать качественную печь для собственного гаража, вы можете получить из видео.

    Соблюдая все правила техники безопасности, со строительством печи справится даже начинающий мастер. А при наличии полного набора инструментов процедура не займет много времени.

    Связанные с контентом

    видов и самодельный вариант простейшего эффективного агрегата

    Гаражная печь своими руками

    По вопросам отопления гаражей зимой следует обращаться к собственникам построек, не подключенных к централизованной сети или не построенных в единую систему отопления на дачном участке.Нередко дополнительная гаражная печь выручает автомобилистов, у которых индивидуальная парковка для автомобилей отапливается с недостаточной эффективностью. Есть несколько способов борьбы с холодом, который негативно влияет на машину и мешает хозяину работать в гараже. Выбор подходящего варианта зависит от экономического состояния владельца автомобиля и типа конструкции для его хранения.

    Содержание

    • Зачем нужно отопление в гараже?
    • Виды гаражных печей
    • Преимущества дровяной печи
    • Конструктивные элементы буржуйки
  • Печь «отработка»
  • Как сделать печь своими руками
  • Зачем нужно отопление в гараже?

    Регламентом регламентирован температурный показатель, благоприятный для хранения автомобилей, он составляет 5 ° C и допускает отклонения в один градус.Что происходит с автомобилем при более низкой температуре, наверное, знает каждый автомобилист. Большинству из них, без сомнения, удавалось столкнуться с трудоемким запуском двигателя в холодную погоду, особенно заметным после долгой стоянки.

    От воздействия низких температур может замерзнуть даже антифриз. Автолюбители, которые ежедневно используют простую воду для охлаждения и сливают ее на ночь, не могут залить в радиатор горячую воду. От этого может замерзнуть на морозе блок цилиндров и головка этого агрегата может лопнуть.Попав в очень холодную среду, кипящая вода через несколько мгновений замерзает и забивает каналы ледяными пробками.

    Самодельная печка - экономичный эффективный вариант

    Примитивный и дорогостоящий способ предотвратить эти неприятности - круглосуточная работа двигателя, что снижает ресурс двигателя и влечет за собой большие затраты. Тем более, что владельцу машины все равно потребуется прогреть трансмиссию паяльной лампой или элементарным костром. Ознакомившись со списком угроз и набравшись практического опыта, хозяин гаража приходит к естественному выводу: ему нужен заводской обогреватель или самодельная печь для гаража, поддерживающая постоянный температурный режим с параметрами, продиктованными стандартами.

    Типы гаражных печей

    На выбор оптимального метода отопления влияют два основных аспекта:

    • период времени, в течение которого необходимо будет отапливать гараж;
    • Сумма, которую владелец может вложить в печь.

    Если гараж является хозяйственной пристройкой жилого дома, имеет смысл оборудовать его отопительными приборами с последующим подключением к общей сети. В автономном гараже, расположенном вдали от жилых домов с коммуникациями, потребуется сделать индивидуальную систему.

    Все современные отопительные агрегаты для гаражей, используемые сегодня, классифицируются исходя из разницы в принципе работы источника энергии. Можно обустроить здание, установив в гараже:

    • Котел отопления газовый. Довольно производительное оборудование отличается доступной ценой, независимостью от источников питания. Однако на территориях, не имеющих доступа к центральным сетям газоснабжения, такой способ отопления невозможен. Опасность взрыва.
    • Установки, поставляющие тепловую энергию за счет сжигания твердого топлива.Можно купить печь заводского производства зарубежного или отечественного производства, можно сделать простую печь для собственного гаража. Это наиболее рациональный метод отопления с точки зрения затрат и получаемого эффекта ..
    • Электронагреватели, привлекательной стороной которых является возможность подобрать оборудование именно с нужной мощностью. Отрицательное качество систем с питанием от сети, энергопотребление при немаленькой зарядке.
    • Топки для отработанного моторного масла.

    Отопительное электрооборудование теперь представлено широким ассортиментом заводской продукции.Главный аргумент в их пользу - мобильность, которая позволяет устанавливать блоки в помещениях, требующих максимального обогрева, с максимальной скоростью. Владельцы гаражей, которые не слишком беспокоятся об энергопотреблении, могут купить в магазинах инфракрасные системы, маслоохладители или тепловые пушки.

    Оборудование, выпускаемое производителями, оснащено устройствами, с помощью которых можно задавать направление теплового потока и регулировать мощность. Есть колеса для удобства перемещения оборудования, системы, обеспечивающие безопасность пользователей, предотвращающие преждевременный износ и поломку агрегатов.Тепловые пушки и инфракрасные обогреватели также входят в ассортимент газовых систем.

    Обширный ассортимент заводских печей для гаража позволяет выбрать и купить агрегат любой мощности, перерабатывающий оптимальный для владельца вид топлива

    Производительность и эффективность сочетаются с оборудованием, работающим на стандартном твердом топливе, в котором используется уголь, специальные поддоны и дрова. Они производятся в широком ассортименте по отраслям. Системы отопления из жаропрочных материалов от производителей самым простым способом, описанным в инструкции, устанавливаются в местах, указанных производителями.Однако простейшая гаражная печь на дровах, сделанная своими руками, будет столь же производительной, только стоить она будет в десятки раз дешевле.

    Преимущества дровяной печи

    Экономичная, самодельная дровяная печь проста в обслуживании, многие считают ее лучшим вариантом для обустройства автономно расположенных гаражей. Самая распространенная конструкция - буржуйка, установка которой требует соблюдения двух основных правил:

    • Печь-буржуйку можно использовать только в помещениях с отверстиями, обеспечивающими приток воздуха, и трубопроводами, по которым осуществляется вытяжная вентиляция. .
    • Необходимо установить отопительную конструкцию на территории гаража, вдали от легковоспламеняющихся предметов, элементов из дерева, от мест для смазки, горючих расходных материалов.

    Один из вариантов печки-буржуйки может быть установлен только в гаражах с естественной или искусственной вентиляцией

    Помимо экономичности и оперативности обогрева помещений популярность данной конструкции оправдана следующими убедительными преимущества:

    • чрезвычайно низкая стоимость оборудования и доступная цена топлива, необходимого для его работоспособности;
    • возможность самостоятельно смонтировать производительную долговечную печь с минимальными финансовыми затратами;
    • отличная эффективность при небольших размерах агрегатов;
    • Дешевая установка
    • Не трудоемкое обслуживание;
    • отсутствие необходимости устройства специального фундамента под печь;
    • возможность использовать изделие ручной работы для разогрева и приготовления пищи.

    Недостатки этого метода тоже имеются. Основное среди них - довольно большой расход недорогого, но забирающего определенное количество топлива. Дрова быстро расходуются, поскольку металлическая конструкция не способна аккумулировать выделяемое тепло. Энергия, возникающая при сгорании дров, сразу передается воздушной массе, но после того, как печь перестает топиться, металлический корпус очень быстро остывает.

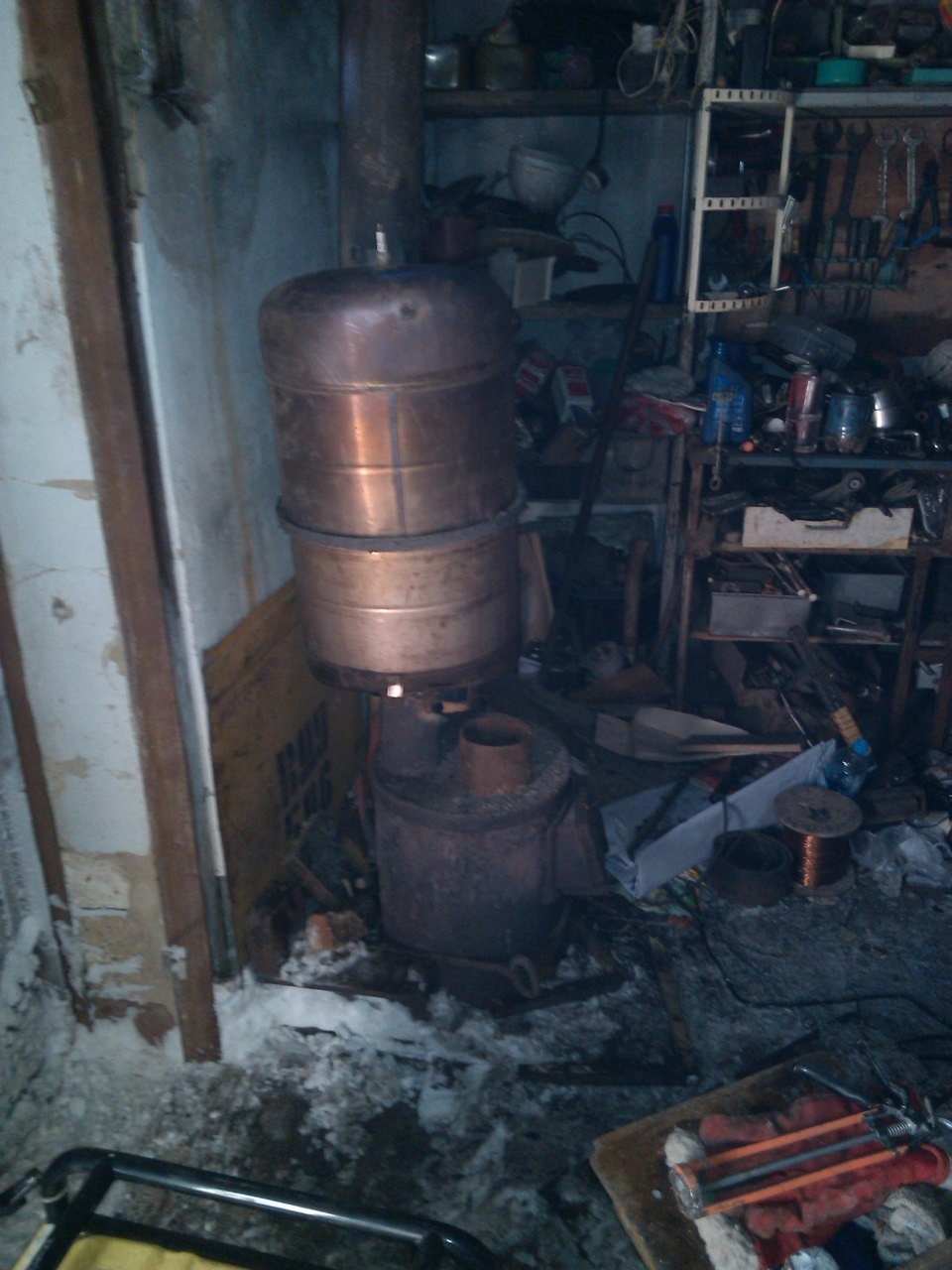

    Существует метод снижения затрат на топливо, заключающийся в модернизации конструкции.Печь-буржуйка потребует значительно меньше дров, если труба будет смонтирована в корпусе почти над дверью, а не традиционно у задней стены.

    Из-за смещения положения сопла сначала нагреются стенки печи, а уже потом продукты сгорания попадут в трубу. При этом время выделения тепловой энергии увеличится, так как глинобетонный, утепленный металлический или кирпичный трубопровод остывает медленнее, чем металл корпуса.Кроме того, сократится время, необходимое для обогрева внутренних помещений гаража.

    Конструктивные элементы буржуйки

    Вариативность конструкций печей типа «буржуйка» определяет отсутствие четких регламентов. Каждый мастер делает это по своему усмотрению, в соответствии с личными предпочтениями. Но какую бы схему не предпочел производитель, все отопительные агрегаты этой разновидности имеют общие конструктивные элементы, это:

    Конструктивная схема простейшей печи-буржуйки

    • топка, являющаяся стандартной камерой сгорания, ее конфигурация и габариты не заявлены строгими канонами;
    • решетка установлена ​​в основании конструкции, она нужна для создания тяги и размещения дров;
    • труба дымохода, она может быть изогнутой или спиральной, в случае использования стандартной прямой трубы следует учитывать, что длина прямых горизонтально установленных участков дымохода по строительным нормам не должна превышать 1 метр.
    • зольник, расположенный под колосниковой решеткой, являющийся устройством для сбора золы.

    Самая простая «буржуйская» печь состоит из металлического корпуса, снабженного дверцей для подачи топлива, и трубы, расположение которой определяет производитель. В качестве воздуходувки можно проделать в нижней части небольшие отверстия, они помогут создать хорошую тягу. Извилистость дымохода продиктована необходимостью снизить скорость движения горячего воздуха по трубе. Дым, задерживаясь в дымоходе, будет отдавать в комнату тепловую энергию, а не «вылетать в дымоход» с нежелательной быстротой.

    Печь «Разрабатывающая»

    Основным преимуществом данного отопительного оборудования является использование самого дешевого, зачастую бесплатного топлива. Простой надежный агрегат работает без насадки и капельницы. Это очень дешевая печь - сделать ее своими руками в гараже несложно, также не проблема всегда найти для нее топливо.

    Типовая схема печи для гаража на отработанном масле, размеры мастер может выбрать

    Конструктивно печь для переработки отработанного масла представляет собой две емкости, соединенные перфорированной трубой.Нижний элемент объемом 12 л служит топкой и топливным баком. На верхней плоскости нижней части печки должно быть отверстие, оборудованное крышкой. Дырка нужна для заправки, крышка нужна для контроля работы самодельной техники. Открывая и закрывая крышку, владелец будет контролировать подачу кислорода, необходимого для горения, от чего зависит производительность нагрева.

    Верхний бак и труба, соединяющая две основные части, играют роль нагревательных элементов печи.Этот самодельный прибор может нагреваться до 800-900 ° С. Чтобы емкости не выгорели, для их изготовления используется листовой металл толщиной от 4 до 6 мм. К верху печи приваривается труба, на которую устанавливается дымоход из стального оцинкованного сплава. Вся конструкция топки не должна быть монолитной, так как для удаления сажи с горелки потребуется снять верхнюю емкость.

    Конструктивные элементы будущей печи для гаража, перерабатывающей отработанное масло

    Как сделать печь своими руками

    Для изготовления такого устройства чертежи, каких-либо глубоких технических знаний, профессиональных навыков нет обязательный.Агрегат будет потреблять до полутора литров в час, вся система весит не более 30 кг. Стандартные размеры без учета выхлопной трубы варьируются от 35 до 70 см. Чаще всего для изготовления вытяжки используется труба сечением 105 мм ..

    Для тех, кто хочет знать, как правильно сделать печь в гараже, и как быть, чтобы работала самоделка. не вызывает проблем, есть несколько важных рекомендаций:

    • Предпочтительная высота дымохода около 4 метров, что необходимо для формирования хорошей тяги.
    • Работающую печь необходимо чистить каждые десять дней.
    • Сажи будет намного меньше, если диаметр верхней трубы больше, чем размер вытяжного элемента.
    • Агрегат необходимо устанавливать на территории гаража так, чтобы не было близко расположенных взрывоопасных веществ, горючих предметов.

    Для работы печки подходит масло любой степени очистки. Вполне подойдет неочищенный состав. Если договориться с хозяевами ближайших гаражей и поставить какую-то емкость для слива масла, то топливо для печки будет совершенно бесплатным.Использовать для отопления гаража можно трансмиссию, трансформатор, моторное масло, дизель, любое топочное масло.

    Огромное количество печей для добычи полезных ископаемых, имеющих схожую конструкцию и работающих по единому принципу

    Разжигается такая самодельная печь с помощью бумаги, вделанной в нижний бак, газеты, поверх которой заливается топливо. Содержимое закипит примерно через десять минут, процесс горения запускается из-за способности масла самовозгораться. Топливо заливается порциями по 5 литров.При использовании очищенных составов можно будет реже ухаживать за элементами конструкции, чему также будет способствовать увеличение сечения дымохода.

    Функциональную, экономичную печь для гаражного строительства можно сделать своими руками с минимальными затратами. Без особых проблем, непомерных трудозатрат и профессиональных навыков начинающий мастер сможет сделать ее способной. Самодельные печи удобны в эксплуатации, производительны, безопасны в уходе.

    23 Дровяные печи своими руками, чтобы согреться

    Любите ли вы разбить лагерь, хотите, чтобы ваш крохотный дом был поджареным, или просто хотите, чтобы он был на заднем дворе, самодельная дровяная печь - веселый проект с большим вознаграждением.

    Дровяные печи помогут вам сэкономить электроэнергию и придадут еде восхитительный аромат дровяной печи (если вы используете ее для приготовления пищи). Они могут показаться устрашающими, но хорошая дровяная печь, сделанная своими руками, стоит потраченного времени и усилий.

    Бюджетно

    Источник

    На первый взгляд вы не думаете, что эта плита будет легкой в ​​использовании бумажником, но на самом деле это так.

    Этот блоггер обнаружил, что он смог сделать свою печь по значительно меньшей цене, чем средняя дровяная печь, которую продают в розницу (он обнаружил, что это стоит около 300 долларов).

    Как построить дровяную печь недорого по утрам

    Переработанный бензобак

    Источник

    Если у вас есть старый баллон с пропаном, у вас есть все необходимое для дровяной печи своими руками.

    Ознакомьтесь с инструкциями, чтобы получить пошаговые инструкции по воссозданию этого профессионально выглядящего проекта DIY.

    DIY Wood Burner Pot Belly Stove от Instructables

    Scrap Pieces

    Source

    По словам этого мастера, он смог создать красивую небольшую дровяную печь на открытом воздухе примерно за 20 долларов!

    Он использовал металлолом, который нашел возле своего гаража, много которого, вероятно, есть и у вас дома.

    Дровяная печь, сделанная из металлолома от Instructables

    Обода шин

    Источник

    Кто знал, что можно сделать дровяную печь из выброшенных ободов шин?

    Блогер, который сделал эту печь, использует ее на открытом воздухе, но говорит, что она лучше всего подходит для постоянного места (а не для кемпинга), потому что она довольно тяжелая.

    Дровяная печь своими руками из колесных дисков от Подготовленной страницы

    Для DIY Pro

    Источник

    Нет никакого способа приукрашивать это, вы будете довольно опытны в DIY, чтобы сделать эту дровяную печь.

    Но если у вас есть навыки, оно того стоит! Конечный результат не только великолепно выглядит, но также эффективен и надежен.

    Сделайте свою собственную дровяную печь от Hill People Gear

    Small & Mighty

    Source

    Самое лучшее в маленьком обогревателе - это то, что, если он построен правильно, он может обогреть действительно большое пространство, несмотря на его размер.

    Этот блоггер создал небольшой обогреватель, который нанес серьезный удар. Его проект служит хорошим вдохновением для начинающего мастера по ремонту.

    Дровяные печи своими руками от Manta Bushcraft Blog

    Массовый обогреватель

    Источник

    Суровая правда об этом самодельном дровяном обогревателе состоит в том, что это проект не для всех. Чтобы получить такие ручные результаты, требуется много навыков.

    Если вы готовы принять вызов, этот блоггер сделал этот обогреватель примерно за 600 долларов, но он сохраняет в семье уют даже в холодные 20-градусные ночи.

    Самодельный нагреватель массы от Permies

    Печь из листовой стали

    Source

    Эта печь сделана из листовой стали и выглядит красиво.Человек, который его сделал, говорит, что он не профессионал, а просто человек с мастерской.

    Неясно, насколько легко сделать эту дровяную печь, но попробовать стоит, потому что она эффективна и отлично выглядит.

    Дровяная печь из листовой стали от Instructables

    Планы дровяной печи

    Источник

    Если у вас уже есть идея сделать свою собственную печь, но вам просто нужны некоторые планы, как это сделать - вот и все!

    Идя по этому пути, вы можете проявить немного творчества и придать дизайну свой собственный стиль.

    Самодельная дровяная печь от MOTHER

    Высокое качество

    Source

    Это не хлипкая небольшая дровяная печь, работающая своими руками. Это серьезный бизнес!

    Блогер, создавший эту печь, изложил все шаги, которые он предпринял, чтобы построить ее. Вы можете ознакомиться с его руководством и посмотреть, справитесь ли вы с задачей создать свой собственный.

    Постройте дровяную печь от Purple Sage Trading Post

    Газовый баллон

    Источник

    Для этой дровяной печи вам понадобится старый газовый баллон и несколько других небольших материалов.

    По большей части, это довольно простой DIY, и вы будете готовы к работе со своей новой дровяной печью в кратчайшие сроки!

    Дровяная горелка с газовым баллоном от Instructables

    Компактная дровяная печь

    Source

    Это не маленькая самодельная печь в этом списке, но она по-прежнему компактна и выделяет много тепла!

    Для его изготовления вам понадобится газовый баллон, который нужно поставить на бок, а не вертикально. Блогер столкнулся с некоторыми проблемами с воздушным потоком во время начальной сборки, но если вы прочитаете комментарии сообщества, вы сможете извлечь уроки из его ошибок, чтобы исправить свои с первого раза.

    Дровяная горелка для газовых баллонов от Instructables

    Красивая и вневременная

    Source

    Трудно поверить, что эта печь была построена менее чем за 200 долларов! Он великолепный, функциональный и даже из него получается хороший торт!

    Нет никаких пошаговых инструкций по воссозданию этой модели, но она может послужить отличным источником вдохновения для тех, кто хочет получить немного больше от своей дровяной печи, сделанной своими руками.

    Самодельная дровяная печь от Natural Building Blog

    DIY Rocket Stove

    Source

    Этот дровяной обогреватель не только отлично работает, но и выглядит действительно круто.

    Это дровяная печь «ракетного» типа, и ее легко изготовить в домашних условиях.

    Самодельная дровяная печь на ракете от Sia Magazin

    Резервуар с переработанным пропаном

    Источник

    Вот еще несколько примеров дровяных печей, которые вы можете сделать из выброшенного пропанового бензобака.

    Техника у всех может быть похожа, но дизайн немного отличается. Это проект, в который вы можете внести что-то свое, чтобы сделать его своим.

    Пропановый бак, сделанный из дровяной печи от Expo Cafe Peru

    Гаражная дровяная печь

    Source

    Если вы никогда не просматривали обучающее видео на YouTube, чтобы помочь вам в реализации проекта, вы когда-нибудь делали проект своими руками?

    Это видео не содержит пошаговых инструкций по воссозданию гаражной дровяной печи, но дает обзор, который поможет вам начать работу.

    Моя супер дешевая горелка для дров для гаража - YouTube

    Camp Stove

    Source

    Тебе все равно нужно есть, когда ты в кемпинге, верно? Вы можете сделать себе дровяную печь, чтобы готовить вкусные блюда, пока вы готовите их.

    Требуется небольшая электромонтажная работа, но он портативный и позволит вам хорошо поесть даже в лесу!

    Doc’s Smity Camp Stove - Самодельная дровяная печь от Backpacking

    Почтовый ящик Дровяная печь

    Source

    У вас есть старый почтовый ящик, который вы больше не используете, но не хотите выбрасывать?

    Из него можно сделать самодельную дровяную печь! Просто поверните ее на бок, присоедините к ней какой-нибудь трубопровод для вентиляции, и у вас есть функциональная дровяная печь, сделанная своими руками.

    Постройте самодельную дровяную печь с почтовым ящиком с помощью знаний ничего не весит

    Дровяной гриль

    Источник

    Так что технически это не печь, но дровяной гриль определенно стоит иметь!

    Вы можете приготовить хот-доги, гамбургеры, пиццу, кебаб и многое другое на гриле. Этот проект - простая задача.

    Как сделать барбекю / гриль из старых колесных дисков от Eco Snippets

    Cook Top Stove

    Source

    У этой дровяной печи есть верх, позволяющий легко готовить на ней, так что дело не только в тепле.

    Подумайте обо всех блюдах, которые вы можете приготовить, используя это! Кроме того, он достаточно большой, чтобы вы могли готовить для себя и некоторых гостей.

    DIY 55-галлонная дровяная печь на плите от дома и садоводства

    Easy As It Gets

    Source

    Хорошо, это не самый эстетичный дровяной обогреватель в этом списке, но он, вероятно, один из самых простых.

    Все, что вам нужно, - это старая банка из-под кофе, веточки и немного воображения, и у вас есть все необходимое для этого небольшого проекта.

    Дровяная печь «сделай сам» от DIY Idea Center

    Perfect Outdoor Stove

    Source

    В этой дровяной печи «сделай сам» замечательно то, что с ее помощью можно готовить или просто согревать вас, если вы хотите провести время на свежем воздухе в холодную ночь.

    У него плоская верхняя часть, которая позволяет легко готовить, и отверстие, предназначенное для согрева (которое также оказывается достаточно большим, чтобы приготовить зефир, просто говоря).

    Дровяная печь DIY от Brilliant DIY

    Электрический водонагреватель

    Источник

    По общему признанию, не у всех есть старый резервуар для воды, лежащий вокруг их дома, который они могут превратить в дровяную печь, но вы никогда не знаете, что вы можете найти в утилизации площадка!

    Поскольку она такая большая, человек, который изначально создал модель, в конечном итоге модифицировал ее, превратив в печь для пиццы на дровах под открытым небом.

    Преобразуйте электрический резервуар для воды в уличный дровяной обогреватель от Instructables

    Заключение

    Создание дровяной печи своими руками, вероятно, не будет одним из тех проектов, в которых у вас есть все необходимые материалы, просто лежащие вокруг дома. Это не значит, что не стоит пытаться. Если вы начинающий домашний мастер, это отличная возможность перейти на следующий уровень мастерства.

    Вне зависимости от масштаба и назначения дровяная печь обеспечит вам тепло и, как минимум, место, где можно приготовить действительно хороший зефир.

    24 Дровяные печи своими руками - Thehomesteadingboards.com

    Вот 24 дровяных печи своими руками, которые может построить каждый. Некоторые проекты имеют более высокий рейтинг сложности, чем другие; но все они могут быть выполнены небольшим изменением дизайна, бартером или платой за помощь. Сделай сам не всегда означает, что ты сделаешь это на сто процентов.

    Когда мы построили нашу коптильню почти шесть лет назад, мы спорили о том, что мы хотим использовать в качестве источника дыма.Мы с друзьями говорили об этом за пивом; когда вдруг один из них сказал, можно использовать пропановую печь!

    Источник

    Моя немедленная реакция лучше всего описана слева. Использование ископаемого топлива для курильщиков не соответствует нашей долгосрочной цели энергетической независимости. Когда он сказал пропановая печь, я подумал, что он имел в виду пропановую печь. Он быстро исправил мое недоразумение и рассказал мне о ледяной лачуге, которую видел раньше. Владелец переделал старый баллон с пропаном в дровяную печь для своей хижины и даже добавил к ней кухонную поверхность.Эта мысль меня заинтриговала; это было то, из чего я мог получить двойное использование. Поэтому следующие несколько часов мы потратили на наброски различных идей того, как это должно выглядеть, и это был наш окончательный результат несколько недель спустя.

    Фотография слева после шестичасового обжига, чтобы удалить всю старую краску с резервуара, прежде чем я перекрасил его с помощью высокотемпературного рустолеума. Я называю это своим маленьким коричневым бомбардировщиком. В качестве дымовой трубы мы использовали кусок трехдюймовой трубы глушителя, которая затем привязывалась к трубе, идущей в нашу коптильную камеру.Но достаточно о нашем проекте; Давайте перейдем к 24 другим дизайнам.

    Некоторые из них представляют собой не что иное, как водонагреватели; в то время как другие могут эффективно отапливать целые дома, используя принципы конструкции ракетных печей.

    24Mini Camping Stove

    CC Автор: 2.5

    Мини-мангал Lazyman’s от воблера.

    Мини-мангал для кемпинга горит около 15-20 минут, прежде чем при одной загрузке останется немного пепла. Учитывая его размер, он выделял много тепла и лишь немного дыма, когда начинал работать.Поскольку пламя гаснет, его будет легко поддерживать.

    23Rocket Stove

    CC Автор: 2.5

    Rocket Stove by Andytompkins

    Я люблю ракетные печи ... Для тех, кто не знает, что это отличный способ готовить на дровах. Основной принцип - сжигать дрова горячим и быстрым способом, что более эффективно. Таким образом, вы изолируете огонь и направите тепло туда, где оно нужно… Кастрюлю! Рабочие перчатки очень важны, поскольку это требует большого количества снайперской работы с листовым металлом.

    22Hack A Weber

    CC Автор: 2.5

    Взломайте Weber Rapidfire® от markyb

    За эти годы я сделал несколько таких печей, вырезанных из жестяных банок и прочего металлолома. Когда я увидел Weber Rapidfire в моем местном хозяйственном магазине, он был по разумной цене (20 фунтов стерлингов в B&Q) и выглядел так, как будто он был готов для взлома действительно красивой дровяной печи.

    21 Дровяная печь

    CC Автор: 2.5

    Дровяная печь от carsten888

    Не используйте алюминий. он загорится, когда температура станет достаточно высокой для самовозгорания, плавления или действительно агрессивного горения с летящими горячими искрами.Положите внутрь немного картона или бумаги и сложите сверху маленькие палочки, чтобы поджечь.

    20 Дровяная печь с резервуаром для горячей воды

    Public Domain

    Водонагреватель в дровяной печи от ShutterBugger

    Около 6 лет назад, когда стоимость отопления моего дома росла, я начал искать конструкции дровяных печей. В «Новостях Матери-Земли» (выпуск № 49 - январь / февраль 1978 г.) я нашел многообещающую статью об использовании выброшенных нагревателей горячей воды. Я использовал эту статью в качестве руководства.

    19Миниатюрная походная плита

    CC Автор: 2.5

    Миниатюрная походная плита от Random_Canadian

    Глядя на походные печи, я подумал, что мне нужна крошечная. Это миниатюрная походная печь на дровах (альтернатива чайному свету). Печка сделана из медных труб и лома около 3х часов моего времени. Я использовал медную трубку 2 5/8 и основную медную водопроводную трубку.

    Дровяная горелка для газовых баллонов

    CC By: 2.5

    Дровяная горелка для газовых баллонов от btop

    Дровяные горелки для газовых баллонов очень просты в изготовлении, эффективны и идеально подходят для ночных вечеринок.Если вы перевернете их вправо, середина может начать светиться красным, вы можете поставить чайник сверху или срезать верх и добавить конфорку. Их действительно легко сделать.

    17 Пограничная плита из газового баллона

    CC Автор: 2.5

    Сделайте Пограничную плиту из газового баллона от Beenay25

    Недавно я увидел в сети печку пограничного типа и подумал, насколько она хороша для кемпинга. Я также думал, что цена была глупой, и что я мог сделать ее так же хорошо почти за бесценок. Я не могу не подчеркнуть, насколько важно безопасно пройти этот этап.В газовом баллоне не должно быть газа.

    16 Ракетная печь космического корабля "Шаттл"

    CC Автор: 2.5

    Ракетная печь космического корабля "Шаттл" автор: msel

    Намного проще круглой и практичной, здесь нет изоляционного материала. Если не использовать внешний стальной корпус, он очень быстро остывает. На его создание у меня ушёл один день. Если вы хотите построить, сгибая внешний стальной корпус, вы можете сделать это без особой сварки.

    15 Подогреватель массы с ракетной печью

    CC Автор: 2.5

    Подогреватель массы с ракетной печью от Seniortrader

    С помощью Google Translate: Топливо подвергается сильному нагреву.Тепло увеличивается в изолированном внутреннем дымоходе, завершая сгорание. Когда ракета достигает своего нормального рабочего тепла, дым не выходит из трубы. Я воспользовался опытом других.

    14CNG Трубка Salamander

    CC By: 2.5

    Трубная печь Salamander для сжатого природного газа от RIMAR2000

    Около двух месяцев назад я обнаружил на свалке (вид с большой надписью «ЗАПРЕЩАЕТСЯ ЗАГРУЗИТЬ») баллон со сжатым природным газом, несомненно принадлежащий одной из нескольких угнанных машин, которые в конечном итоге там сгорели.С трудом поднял, загрузил в багажник машины и привез домой.

    13 Дровяная печь из листовой стали

    CC By: 2.5

    Дровяная печь из листовой стали от GarlicCharge

    Я не профессиональный слесарь, а парень с инструментами и мастерской. Конечный результат был очень успешным ... Плоская поверхность нагревается достаточно, чтобы готовить и / или кипятить чайник, а мощность составляет примерно 4-5 кВт, когда он полностью нагревается.

    12Ракетный массонагреватель

    CC Автор: 2.5

    Как построить подогреватель ракетной массы с помощью велакреации

    Если вы используете дрова для отопления дома, вам обязательно стоит подумать о создании RMH. Это будет иметь огромное значение для вашего дома и вашей поленницы. Этот дизайн можно изменить в соответствии с вашим пространством и потребностями. Или вы можете использовать изложенные нами принципы для создания своих собственных.

    11Бочковая печь

    CC Автор: 2.5

    Бочковая печь Построена с помощью Falling_stone

    У меня есть несколько бочек из нержавеющей стали.Я решил, что возьму самую красивую и сделаю из нее печь. Это почти завершенный первый этап сборки барабанной печи. Я собираюсь добавить дополнительный барабан радиатора.

    10 Горелка для баллонов с газом

    CC By: 2.5

    Горелка для баллонов с газом от Dw-fabriation

    Моя профессия - сварка и производство, поэтому мне повезло, что у меня под рукой есть инструменты. Но если честно, основным инструментом для этой работы была болгарка. Я должен добавить, что я довольно привередливый и перфекционист, и затраченные часы могут выдать это.

    9Pot Belly Stove

    CC Автор: 2.5

    Pot Belly Stove / Открытый дровяной обогреватель от qakaos

    Вот моя версия типичного «уличного дровяного обогревателя», построенного во время каникул и подготовленного к зиме в Австралии. Это был отличный маленький проект, в котором я мог потратить 4 дня на сварку вещей вместе! В моей сборке используются 3 старых тормозных барабана для грузовиков, стальной лом и обрезки водопроводных труб.

    8 Горшочная печь из баллона с пропаном

    Public Domain

    Горшочная печь.Сделано из бензобака доктором Куи

    Моя цель: построить дровяную печь для обогрева моего сарая, чтобы я мог возиться в холодные зимние месяцы и не замерзнуть насмерть. Я оценил профессионально построенные дровяные печи и нашел очень мало менее 400 фунтов стерлингов, в большинстве случаев около 600 фунтов стерлингов, поэтому я решил построить свою собственную печь.

    7 Печь из лома

    CC Автор: 2.5

    Дровяная печь из лома от NutandBolt

    Мой план состоял в том, чтобы сделать лучшую печь для плавления алюминия, но, обсуждая этот вопрос с моей женой, она хорошо отметила, сколько раз я буду использовать печь, а сколько раз мы будем сидеть холодным днем ​​в саду с теплая дровяная печь.

    6Minion Log Burner

    CC Автор: 2.5

    Minion Log Burner от doddieszoomer

    Найдите пустой газовый баллон. Если он не совсем пустой, вы можете использовать гвоздь, чтобы удалить оставшийся газ. Когда он опустеет, я срезаю кран сверху. Затем заполните его водой, чтобы удалить оставшийся газ. Используйте волшебный маркер, чтобы выделить свой рисунок.

    Газовая баллонная плита 5Vader

    CC Автор: 2.5

    Газовая баллонная горелка Vader от doddieszoomer

    Мне нравится использовать малярную ленту, чтобы удерживать биты на месте.Я отметил, куда пойдет петля, просверлил и нарезал метчиком 4 мм и прикрепил петлю с помощью крепежных винтов 4х10 мм. Мне легче просверлить, постучать и прикрепить петлю, пока бутылка еще не повреждена.

    Газовая горелка для баллонов

    CC By: 2.5

    Газовая баллонная горелка для журнала doddieszoomer

    Чтобы поднять конфорку над землей, я приварил три ножки, 3 ножки без раскачивания. Распыление краской для печки и барбекю. Что ж, первый огонь - это ошеломляющий успех, я действительно впечатлен тем, сколько тепла он выделяет ... если бы я хотел сделать это снова, я бы сделал дверь меньше.

    Горелка в форме 3Piglet

    CC By: 2.5

    Горелка для древесины в форме поросенка. автор: RuudvandeLooij

    Добро пожаловать на создание моей версии дровяной горелки для газовых баллонов. Я надеюсь, что вам всем это понравится, и что я дал некоторым из вас хорошую идею сделать оригинальную версию самостоятельно. В этом руководстве я не буду подробно описывать, как правильно выполнять сварку.

    2Babe BBQ

    CC От: 2.5

    Babe-BQ от abitdifferent

    Я смотрел на несколько газовых плит, которые вдохновили меня, в основном это дровяная горелка с закрытой крышкой, дроссельная заслонка в носу предназначена для контроля тепла, с открытой крышкой это барбекю, работающее на древесном угле, это не все еще готово, но для его завершения требуются только гриль и пепельница.

    1 Дровяная печь Боббы Фетта

    CC Автор: 2.5

    Дровяная печь Бобы Фетта РушНафиков

    Основным элементом шлема был старый баллон с пропаном. Остальные детали лицевой панели, основания, козырька и антенны представляли собой случайные металлические отходы. Краска представляла собой высокотемпературную краску для решетки из строительного магазина (серебристую и черную) и краску двигателя (красный и зеленый).

    Одно слово предупреждения, многие проекты используют старые баллоны с пропаном в качестве основного материала для своей конструкции.Они дешевы, их много на складах металлолома, и они достаточно прочные, чтобы выдерживать высокие температуры, вызванные дровами. Проявите должную осмотрительность и убедитесь, что вы соблюдаете все рекомендуемые правила безопасности при разрезании баллона со сжатым газом. Это была одна из частей нашей сборки, с которой я не чувствовал себя комфортно; Я заплатил кому-то, чтобы он разрезал мне бак. Я даже зашел так далеко, что купил совершенно новый пустой баллон с пропаном за тридцать пять долларов; вместо того, чтобы рискнуть использовать списанный бак. Будьте осторожны, люди.

    Предыдущая статьяСамодостаточность равняется бедности? Следующая статья10 дней рождественских подарков

    Наша семья переехала в штат Мэн 17 лет назад, чтобы вести более простой образ жизни после рождения дочери.Мы решили задокументировать все, что мы делаем около шести лет назад, чтобы поделиться своими проектами с людьми, которые тоже хотят немного притормозить. Этот сайт был создан с целью обмена знаниями.

    Установка котлована за пять шагов

    Горшок в виде живота использовался в качестве традиционной плиты на протяжении всей истории Америки. Многим людям нравится, когда их дома выглядят так, чтобы напоминать им однокомнатные школьные здания и универсальные магазины прошлых лет.Чтобы установить горшковую печь-колокольчик, выполните следующие пять шагов.

    Шаг 1 - Выберите плиту

    Перед тем, как установить кухонную плиту, вам необходимо выбрать правильный стиль для вашего дома и использования.

    Одно время они были эффективны, но выбор старинной модели - не лучший вариант, если вы хотите использовать свою кастрюлю в качестве источника тепла. Антиквариат больше смотрится, чем функционально. Существуют реплики печей-чулок, построенных в соответствии с современными стандартами, которые сжигают уголь или древесину или эффективно сжигают чистую древесину или кукурузные гранулы.Со старинными моделями у вас нет выбора топлива.

    Шаг 2 - Измерьте площадь для плиты

    Вы должны иметь соответствующий зазор от любых горючих материалов, независимо от возраста печи, которую вы выберете для установки. Хотя, вероятно, существуют местные правила, которые вам необходимо учитывать, Национальная ассоциация противопожарной защиты имеет руководящие принципы, которые обычно составляют основу местных постановлений.

    В этих рекомендациях указывается расстояние 36 дюймов от любых незащищенных деревянных конструкций, мебели или других горючих материалов и 18 дюймов от любых негорючих поверхностей.

    Шаг 3 - Определитесь с тепловой защитой

    Что-то, что нужно учитывать при установке горшка, - это тепловой экран. Эти куски металла или другого негорючего материала значительно снижают опасность возгорания печи. Использование теплозащитного экрана увеличивает безопасность и уменьшает необходимое расстояние, на котором плита должна находиться от стен и других предметов домашнего обихода.

    Если вы решите установить тепловой экран на стене или на плите, то вы можете установить половину расстояния от стены или предмета мебели, на котором должна находиться ваша плита.Например, с теплозащитным экраном печь может находиться на расстоянии 18 дюймов от горючей стены или предмета мебели и девяти дюймов от негорючей поверхности.

    Независимо от вашего выбора теплозащитного экрана, вам понадобится плитка, кирпич или металлическая поверхность, на которой можно разместить печь. Не ставьте плиту на что-либо, что может загореться при падении золы или угля, например, на ковер или виниловый пол.

    Шаг 4 - Добавление вентиляции

    Дровяная печь должна иметь надлежащую вентиляцию.Код требует наличия дымохода с двойными стенками класса А. Если вы не знаете о дымоходах и вентиляции, либо прочтите руководство по безопасной вентиляции, либо наймите профессионала, который выполнит эту часть установки за вас.

    Дымоход - важный этап в процессе установки, и при неправильной установке он может оказаться опасным и даже смертельным. Если угарный газ не выводится на улицу должным образом (или если пепел и горящие кусочки дерева или угля попадут в комнату или в стену), это может привести к трагическим последствиям.

    Не экономьте на установке дымохода и наймите специалиста, если у вас есть какие-либо вопросы о вашей способности безопасно выполнить задачу.

    Шаг 5 - Установка аксессуаров

    Установка горшка - это не только обеспечение тепла, но и создание ауры. Завершите образ винтажным декором печной трубы, декоративными подставками и старинным чайником.

    Вы готовы воссоздать блюда прошлых лет. Ваша недавно установленная кухонная плита обязательно прослужит вам долго и даже будет передаваться из поколения в поколение.

    Создание дровяной печи с водонагревателем - Сделай сам

    Узнайте, как эта дровяная печь с переработанным водонагревателем может обогреть ваш дом, помогая планета.

    Постройте дровяную печь с подогревателем оборотной воды

    (Примечание: поскольку эта статья была опубликована в 1978 году, строительные нормы и правила и страхование домовладельцев правила изменились, и были приняты федеральные правила, регулирующие дровяные печи. Этот конструкция печи может не соответствовать различным федеральным и местным нормам.Читатели рекомендуется проконсультироваться с соответствующими официальными лицами перед установкой печи в их дома. - МАТЬ)

    Большинство самодельных дровяных печей сколочено из старых бочек емкостью 55 галлонов. И они более или менее выполняют ту работу, которую должны делать. . . несмотря на то, что они заведомо неэффективные потребители топлива, их трудно регулировать, быстро прогорают и настолько уродливы, что большинство людей терпят их только в гараж или мастерская.

    Пожалуй, единственная действительно хорошая вещь, которую можно сказать о большинстве 55-галлонных бочек. горелки в том, что (обычно) собрать одну из них не так уж и дорого или, по крайней мере, раньше не было. Однако в последнее время здесь стальные бочки стали найти все труднее. . . и, когда вы обнаружите один из контейнеров, он часто имеет фиксированную цену в семь долларов.


    Должен быть лучший способ собрать самодельную дровяную печь.И вот: как МАТЬ недавно показал Уилтон, Роберт Варс из Айовы (который, кстати, просто оказался братом МАТЕРИ исследователя Эмерсона Смайерса).

    «Забудьте возиться со старыми 55-галлонными бочками», - сказал нам Боб. "Что ты хочешь Чтобы построить плиту, нужно выбрасывать бак электрического водонагревателя. . . для в минимум четыре веские причины:

    «Во-первых, стенки такого резервуара минимум в три-четыре раза толщиной с металл в бочке емкостью 55 галлонов.. . а это значит, что водонагреватель барабан сделает печь намного более жесткой, которая прослужит намного дольше.

    "Во-вторых, когда вы строите топку из мусорного бака водонагревателя, это очень просто сделать печь такой же герметичной и эффективной, как любая дровяная печь за 500 долларов на рынке. И я не могу сказать этого ни о какой печи на 55 галлонов, которую я когда-либо видел.

    "В-третьих, если вы сконструируете свой обогреватель так, как я вам говорю, его будет легко загружать, у него будет отличный контроль огня и температуры, и он будет выглядеть достаточно стильно выставить на обозрение прямо в гостиной.

    "И в-четвертых, вы можете построить одну из моих водонагревательных плит даже дешевле, чем большинство теперь люди собирают дровяную горелку на 55 галлонов. Что касается Фактически, я собрал всего , что попало в мой. Это означает, что печь стоила мне только труда - одного хорошего дня - которые я использовал, строя ит. "

    Ну что ж. Это были довольно большие претензии. Тем более что мы их слушали глядя на несколько фотографий плоской печи хорошего вида .Так, в нашей лучшей и самой хитрой моде "глуши Северной Каролины" мы бросили вызов оле Боб, чтобы доказать все, что он нам только что сказал.

    А затем - просто чтобы поставить его в невыгодное положение с точки зрения затрат - мы пару раз плюнули, краем глаза посмотрели на Смайерса и невинно сказал: "Конечно, ты знаешь, Боб, что многим нашим читателям сложно убрать мусор. материалы проекта, как вы это делаете. Таким образом, кроме того, что вы можете перерабатывать старую воду бак нагревателя, мы просто должны заставить вас покупать и платить новые цены за все остальное который входит в любую печь, которую вы строите для нас.«

    "О Конечно!" Боб ответил. И дело было не столько в том, что он сказал, сколько в том, как он сказал это, что сразу же сказало нам, что это были мы. Шак. Этот пижон из Айовы с самого начала знал, что он может построить печь за 500 долларов. и никогда не используйте для этого материалы стоимостью более 35 долларов.

    Недорогая дровяная печь The Secret of the Smyers

    Когда Боб Смайерс набрал своего брата Эмерсона и приступил к строительству одного из его теперь знаменитых печей было легко увидеть, что переработанный в топку электрический бак водонагревателя был настоящим секретом его переработанного водонагревателя дровяной печи бюджетный.Также его простота сборки. Черт. Как только вы обнаружили, что ваш "утиль, но в хорошем состоянии »бак водонагревателя, у вас уже есть около трех четвертей Ваша плита "сделана на заказ" именно так, как вы этого хотите.


    И найти один из этих танков тоже несложно. Большинство свалок разбросанные по стране, на самом деле настолько заполнены контейнерами, что мы возникло скрытое подозрение, что там разводятся старые водонагреватели.Возможно, нет . . . но их наверняка много "там", чтобы их можно было взять.

    Любой списанный электрический (забудьте про газовые для этого проекта) водонагреватель от Емкость от 30 до 50 галлонов прекрасно превратится в печь. Мы пришли к мысли, однако один из 30-галлонных резервуаров (диаметром 20 дюймов и длиной 32 дюйма) делает дровяную горелку самой красивой из всех.

    Выбирайте немного из ваших дружелюбных местных свалок, свалок или переулков. за магазинами бытовой техники, пока вы не найдете именно ту емкость или емкости, которые вам нужны.Тогда (если вы делаете "покупки" на свалке или свалке) снимите легкий лист металлическую «обертку» и изоляцию прямо в поле и убедитесь, что основной бак внутри не заржавела и не залита коррозией. Или, если того требуют обстоятельства, Вы можете сделать это дома в своем магазине, а затем вытащить отброшенный лист металл и изоляцию обратно на свалку, когда вы будете готовы их выбросить.

    Загружаемые детали конструкции Схема водонагревателя 1 и Схема водонагревателя 2 поможет в процессе строительства.

    В остальном недорогая дровяная печь - это просто

    Любой, у кого есть резак и сварщик, найдет все остальное легко. И если вы этого не сделаете владеть или эксплуатировать такое оборудование, исследуйте окрестности, пока не найдете компетентный сварочный цех которые переделают ваш танк по разумной цене.

    Положите контейнер на бок и добавьте ножки и загрузочный бункер с откидным крышка », как показано на прилагаемом чертеже. Затем приварите« выхлопную трубу ». или "дымовой сапог", как показано.Убедитесь, что все швы герметичны, а бункер крышка коробки тоже плотно прилегает (герметично). Контроль тяги, пожалуй, самый важный часть всего. Если он сделан хорошо и не протекает, у вас будет хороший и положительный контроль. пламени и температуры готовой печи в любое время. И наоборот, если это не так хорошо сделано, и он действительно протекает, вы этого не сделаете. Работайте осторожно и выполняйте свою работу правильно.

    Как только печь будет полностью собрана, покрасьте все ее внешние поверхности краской Rustoleum. Черная краска Bar-B-Q или «высокотемпературная краска для двигателя».Вы только что построили себя одна могучая дровяная горелка! И, даже если вы купили все (примерно 65 фунтов стали), за исключением резервуара оборотного водонагревателя, вам не следовало тратить более 35 долларов на проект. (Боб и Эмерсон построили демонстрационную модель МАТЕРИ за один короткий день - шесть часов - на общую сумму 31,54 доллара.)

    Эта недорогая дровяная печь работает!

    Исследователь MOTHER Деннис Буркхолдер использовал нашу оригинальную древесину для водонагревателя. печь », чтобы обогреть весь его дом площадью 1100 квадратных футов с прошлой осени, и он постоянно был поражен большим количеством тепла и малым количеством золы, производимой агрегатом.

    About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
