Диафрагмы жесткости в каркасных зданиях – Рекомендации «Рекомендации по учету жесткости диафрагм из стального профилированного настила в покрытиях одноэтажных производственных зданий при горизонтальных нагрузках»

назначение, конструкция, крепление и установка

Когда большинство людей слышит выражение «каркасный дом», то они представляют деревянную постройку. Однако существуют здания, возводимые по каркасно-монолитной технологии, которые имеют в основе бетон. Использоваться при проведении работ может металлический профиль или железобетонные конструкции. Каркас обшивается цементно-стружечными плитами, а сами стены могут быть выполнены из блоков или кирпича. Важно помнить о том, что такие здания предусматривают необходимость установки диафрагмы жесткости, о конструктивных особенностях которой и пойдет речь ниже.

Назначение

Между колоннами на всю высоту каркасных построек устанавливаются вертикальные стеновые панели. У последних в верхней части могут присутствовать полки для установки плит перекрытия.

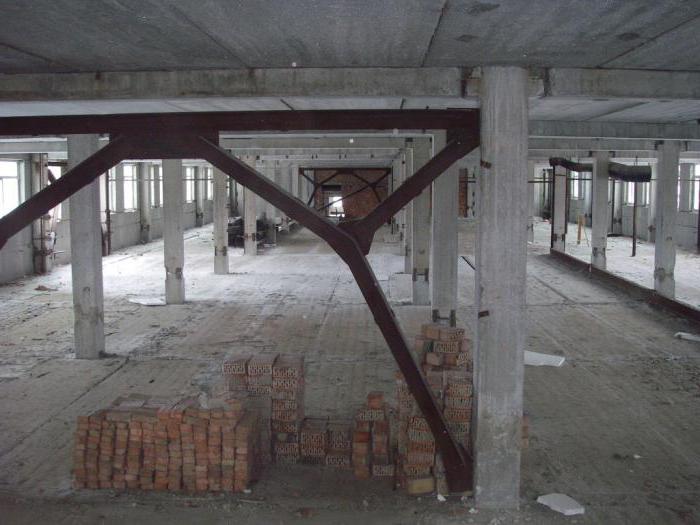

диафрагмы жесткости

Данные элементы связывают между собой и друг с другом колонные панели, при этом они обеспечивают пространственную жесткость всей постройке. Они должны находиться в зданиях во всех направлениях таким образом, чтобы происходило пересечение и образовывались Т-образные или Г-образные фигуры. Их крепление с колоннами осуществляется по высоте минимум в трех точках. При этом используется сварка закладных деталей. Диафрагмы жесткости наиболее часто устанавливаются на ленточных фундаментах, в некоторых случаях основаниями выступают монолитные плиты.

Конструкция

Диафрагмы, которые используются для повышения жесткости, могут иметь разный тип конструкции, среди них можно выделить:

  • двухполочные;
  • однополочные;
  • сплошные;
  • с дверными проемами;
  • составные;
  • с вентиляционными каналами.

В последнем случае речь идет о диафрагмах, которые представляют собой вентиляционные блоки. Панели для таких диафрагм изготавливаются из бетона класса М-300, это касается нижних этажей здания, тогда как для самых последних применяется раствор марки М-200.

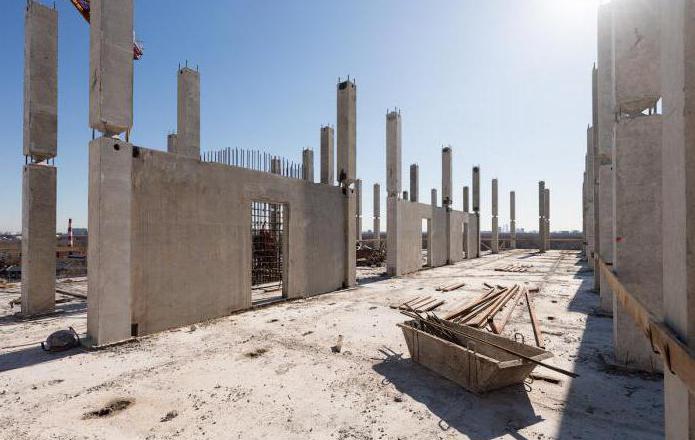

монолитные диафрагмы жесткости

Диафрагмы жесткости могут изготавливаться в разные периоды года. Если работы ведутся летом, то прочность бетона должна составлять 70% от проектной, тогда как в зимний сезон этот показатель должен достигать 100%. Арматура железобетонных сборных панелей изготавливается из нижних и верхних стоек, а также арматурного блока, который обладает укрупненными размерами. Если высота каркаса не превышает 3 м, а конструкция диафрагмы не имеет дверных и других проемов, то каркас может быть облегченным.

Что еще необходимо знать об особенностях конструкции

Диафрагмы жесткости могут иметь в своем составе проемы для армирования по периметру. При этом следует учитывать концентрацию напряжения в углах. Основной задачей при этом выступает сбор пилонов жесткости. Важно осуществить расчеты геометрических параметров и проверить, соответствует ли прочность характеристикам. Анализу следует подвергнуть еще и действующие усилия в конструкциях. Какими бы конструктивными особенностями ни обладали диафрагмы жесткости, они рассчитаны на центральное сжатие, а также сдвигающие усилия от горизонтальных и вертикальных нагрузок. Если присутствуют проемы, то элементы следует проверить на совместное воздействие напряжения в верхней части стены.

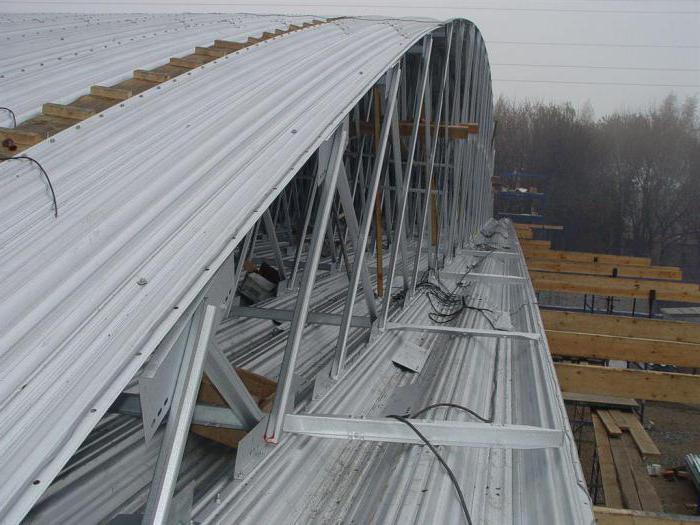

диафрагма жесткости в каркасных зданиях

Особенности крепления диафрагм жесткости

Монолитные диафрагмы жесткости должны находиться в пролете между колоннами, их соединение между собой осуществляется с помощью монолитного ригеля, он монтируется по верхней части диафрагмы. Последние должны простираться по всей высоте постройки, а в отдельных случаях возможен вариант, когда элементы не устанавливаются на техническом этаже.

Нижний этаж должен опираться на ростверк фундамента с помощью закладных деталей. Для того чтобы обеспечить устойчивость здания, диафрагмы устанавливаются в обоих направлениях. Вертикальные должны быть размещены по плану равномерно, они совмещаются с ограждениями лифтовых узлов. Диафрагма жесткости в каркасных зданиях должна устанавливаться в количестве не менее трех в одном температурном блоке. Геометрические оси данных элементов не должны пересекаться, центр тяжести должен совпадать с центром тяжести оси постройки.

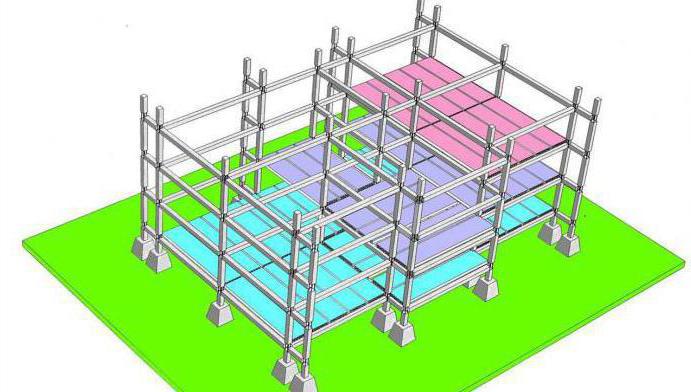

серия диафрагмы жесткости

Для того чтобы увеличить пространственную жесткость здания, которое имеет повышенную этажность, необходимо предусмотреть мероприятия, обеспечивающие совместность работы диафрагм с каркасом. Этого можно достичь методом устройства шпоночного соединения между колонной и диафрагмой.

Рекомендации по установке

Для того чтобы была максимально прочной стена, диафрагма жесткости должна присутствовать в здании. Если речь идет о серии ИИ-04, то в верхних углах таких изделий должны быть подрезки, на которых впоследствии будут размещаться консоли колонн. Помимо этого, в углу диафрагмы имеются выпуски стальных стержней. Для фиксации диафрагмы этой серии применяется замкнутый контур на каркас из стальных стержней, диаметр последних может изменяться от 12 до 28 мм. Стержни всегда привариваются, что гарантирует дополнительную прочность конструкции.

Серия диафрагмы жесткости может выглядеть как 1.020-1, в этом случае на элементах нет угловых подрезок. Такие конструкции армируются специальными вертикальными каркасами, а по периметру конструкции фиксируется стальная сетка, диаметр ее стержней может изменяться от 5 до 12 мм, тогда как ячейки обладают размером 200 мм. Диафрагмы данной серии устанавливаются параллельно по отношению к ригелям, а после замещают данные строительные элементы.

стена диафрагма жесткости

Заключение

Те диафрагмы, которые располагаются параллельно по отношению к ригелям, лишены дополнительных консолей. На вертикальных гранях ИИ-04 имеются места, с помощью которых конструктивные каркасы будут соединены с колоннами. Если же вы будете использовать диафрагму серии 1.020-, то для нее следует подготовить закладные детали.

Стоит упомянуть еще и о том, что диафрагмы называются ядрами жесткости, и представляют собой один из основных элементов построек любого назначения. В качестве задачи данной составляющей выступает восприятие горизонтальных нагрузок по типу сейсмических и ветровых, которые воздействуют на здание.

Что такое диафрагма жесткости?

Автор статьи: Александр Фирцев

Интернет-маркетолог, редактор сайта "На доступном языке"
Дата публикации:11.04.2017

Александр ФирцевАлександр Фирцев

Диафрагма (или ядро) жесткости — один из основных элементов зданий и сооружений, обеспечивающий их безопасную эксплуатацию.

Основной задачей диафрагмы жесткости является восприятие горизонтальных нагрузок, таких как ветровые, сейсмические и нагрузки от действующего оборудования в здании.

Нагрузка, передаётся на диафрагму от наружных стен через «диск» перекрытий. Как правило ядра жесткости высотных зданий устанавливаются на массивный монолитный плитный фундамент.

В подавляющем большинстве случаев диафрагмой жесткости в здании являются такие элементы как лестничная клетка, лифтовая шахта или отдельные участки стен. В некоторых случаях для обеспечения жесткости устанавливаются портальные связи из стальных конструкций или железобетонные диафрагмы.

Следует отметить, что при проектировании каркасных (в особенности монолитных) зданий, колонны или наружные стены в отдельных случаях рассчитываются только на восприятие вертикальных нагрузок. Делается исходя из предпосылок о передаче вертикальных нагрузок на диафрагму через перекрытия.

Таким образом, можно сделать вывод о том, что диафрагма жесткости является своеобразным позвоночником здания. На диафрагму, «нанизаны» этажи, без неё, здания бы падали от малейших порывов ветра.

Очень хорошим примером работы диафрагмы жесткости является стержень в детской игрушке «приамидка».

Этажи зданий, подобно кольцам в этой игрушке надеты на центральный стержень, сместить каждый из этих «этажей» невозможно без смещения всей конструкции.

назначение, конструкция, крепление и установка

Домашний уют 9 сентября 2016

Когда большинство людей слышит выражение «каркасный дом», то они представляют деревянную постройку. Однако существуют здания, возводимые по каркасно-монолитной технологии, которые имеют в основе бетон. Использоваться при проведении работ может металлический профиль или железобетонные конструкции. Каркас обшивается цементно-стружечными плитами, а сами стены могут быть выполнены из блоков или кирпича. Важно помнить о том, что такие здания предусматривают необходимость установки диафрагмы жесткости, о конструктивных особенностях которой и пойдет речь ниже.

Назначение

Между колоннами на всю высоту каркасных построек устанавливаются вертикальные стеновые панели. У последних в верхней части могут присутствовать полки для установки плит перекрытия.

Данные элементы связывают между собой и друг с другом колонные панели, при этом они обеспечивают пространственную жесткость всей постройке. Они должны находиться в зданиях во всех направлениях таким образом, чтобы происходило пересечение и образовывались Т-образные или Г-образные фигуры. Их крепление с колоннами осуществляется по высоте минимум в трех точках. При этом используется сварка закладных деталей. Диафрагмы жесткости наиболее часто устанавливаются на ленточных фундаментах, в некоторых случаях основаниями выступают монолитные плиты.

Конструкция

Диафрагмы, которые используются для повышения жесткости, могут иметь разный тип конструкции, среди них можно выделить:

  • двухполочные;
  • однополочные;
  • сплошные;
  • с дверными проемами;
  • составные;
  • с вентиляционными каналами.

В последнем случае речь идет о диафрагмах, которые представляют собой вентиляционные блоки. Панели для таких диафрагм изготавливаются из бетона класса М-300, это касается нижних этажей здания, тогда как для самых последних применяется раствор марки М-200.

Диафрагмы жесткости могут изготавливаться в разные периоды года. Если работы ведутся летом, то прочность бетона должна составлять 70% от проектной, тогда как в зимний сезон этот показатель должен достигать 100%. Арматура железобетонных сборных панелей изготавливается из нижних и верхних стоек, а также арматурного блока, который обладает укрупненными размерами. Если высота каркаса не превышает 3 м, а конструкция диафрагмы не имеет дверных и других проемов, то каркас может быть облегченным.

Что еще необходимо знать об особенностях конструкции

Диафрагмы жесткости могут иметь в своем составе проемы для армирования по периметру. При этом следует учитывать концентрацию напряжения в углах. Основной задачей при этом выступает сбор пилонов жесткости. Важно осуществить расчеты геометрических параметров и проверить, соответствует ли прочность характеристикам. Анализу следует подвергнуть еще и действующие усилия в конструкциях. Какими бы конструктивными особенностями ни обладали диафрагмы жесткости, они рассчитаны на центральное сжатие, а также сдвигающие усилия от горизонтальных и вертикальных нагрузок. Если присутствуют проемы, то элементы следует проверить на совместное воздействие напряжения в верхней части стены.

Особенности крепления диафрагм жесткости

Монолитные диафрагмы жесткости должны находиться в пролете между колоннами, их соединение между собой осуществляется с помощью монолитного ригеля, он монтируется по верхней части диафрагмы. Последние должны простираться по всей высоте постройки, а в отдельных случаях возможен вариант, когда элементы не устанавливаются на техническом этаже.

Нижний этаж должен опираться на ростверк фундамента с помощью закладных деталей. Для того чтобы обеспечить устойчивость здания, диафрагмы устанавливаются в обоих направлениях. Вертикальные должны быть размещены по плану равномерно, они совмещаются с ограждениями лифтовых узлов. Диафрагма жесткости в каркасных зданиях должна устанавливаться в количестве не менее трех в одном температурном блоке. Геометрические оси данных элементов не должны пересекаться, центр тяжести должен совпадать с центром тяжести оси постройки.

Для того чтобы увеличить пространственную жесткость здания, которое имеет повышенную этажность, необходимо предусмотреть мероприятия, обеспечивающие совместность работы диафрагм с каркасом. Этого можно достичь методом устройства шпоночного соединения между колонной и диафрагмой.

Рекомендации по установке

Для того чтобы была максимально прочной стена, диафрагма жесткости должна присутствовать в здании. Если речь идет о серии ИИ-04, то в верхних углах таких изделий должны быть подрезки, на которых впоследствии будут размещаться консоли колонн. Помимо этого, в углу диафрагмы имеются выпуски стальных стержней. Для фиксации диафрагмы этой серии применяется замкнутый контур на каркас из стальных стержней, диаметр последних может изменяться от 12 до 28 мм. Стержни всегда привариваются, что гарантирует дополнительную прочность конструкции.

Серия диафрагмы жесткости может выглядеть как 1.020-1, в этом случае на элементах нет угловых подрезок. Такие конструкции армируются специальными вертикальными каркасами, а по периметру конструкции фиксируется стальная сетка, диаметр ее стержней может изменяться от 5 до 12 мм, тогда как ячейки обладают размером 200 мм. Диафрагмы данной серии устанавливаются параллельно по отношению к ригелям, а после замещают данные строительные элементы.

Заключение

Те диафрагмы, которые располагаются параллельно по отношению к ригелям, лишены дополнительных консолей. На вертикальных гранях ИИ-04 имеются места, с помощью которых конструктивные каркасы будут соединены с колоннами. Если же вы будете использовать диафрагму серии 1.020-, то для нее следует подготовить закладные детали.

Стоит упомянуть еще и о том, что диафрагмы называются ядрами жесткости, и представляют собой один из основных элементов построек любого назначения. В качестве задачи данной составляющей выступает восприятие горизонтальных нагрузок по типу сейсмических и ветровых, которые воздействуют на здание.

Источник: fb.ru

Диафрагмы жесткости | Все о ремонте и строительстве

Определение «диафрагма жесткости» введено для каркасных железобетонных зданий, где оно означает конкретную железобетонную конструкцию, работающую на обеспечение пространственной жесткости всего здания.

Подобные конструкции встречаются практически в любом здании, но не имеют такого точного названия, поэтому я буду применять это определение относительно всех зданий. На первый взгляд рассматривание конструкций диафрагм жесткости не имеет отношения к крышам, но это не так. Крыши могут воздействовать на стены распором от стропильных ног или передавать на них боковую нагрузку от давления ветра, поэтому конструкции зданий должны быть достаточно жесткими и не менять своих геометрических размеров.

В первую очередь внимание нужно уделять длинным наружным стенам не имеющим внутренней связки из поперечных стен. Например, сруб не рекомендуется делать без диафрагмы жесткости с длиной стен более 8 м. Их нужно связывать внутренней стеной. Такая конструкция сруба носит название пятистенок — четыре наружных стены и одна внутренняя (диафрагма жесткости). Внутренняя стена удерживает бревна наружных стен от кручения во время высыхания, от выдавливания при распоре от стропил и от разрушения при ураганном ветре. Внутренняя стена в конструкции здания из любого материала — это первый вид диафрагмы жесткости. Примеров можно привести предостаточно. Внутренние стены фундаментов удерживают внешние стены от выдавливания их грунтом. Кирпичные, гипсовые и пр. перегородки нельзя делать длинными без боковой поддержки. Длина свободно стоящих стен из различных материалов определяется строительными нормами и зависит от вида материала и от вида его скрепления, а также от наличия в нем армирования.

Второй тип диафрагмы жесткости — балки, заделанные в стены. Для примера возьмем тот же сруб, его стены связывают врубкой половых и потолочных балок. В зданиях из легкобетонных блоков должен обязательно устраиваться монолитный железобетонный пояс по всему периметру стен и если эти стены длинные, то должна быть внутренняя связь удерживающие внешние балки пояса.

Третий тип диафрагмы жесткости — перекрытие. Стены по нижней и верхней части можно удерживать от выпучивания или сдавливания устройством монолитного или закрепленного сборного перекрытия. Понятно, что монолитное железобетонное перекрытие будет сохранять свою геометрию и удерживать от смещения стены. В сборном железобетонном перекрытии этого добиваются скручиванием плит между собой, занкериванием их в стены и бетонированием швов. Приклеивание досок пола к деревянным балкам перекрытия и/или использование шпунтованных досок создает жесткий диск, который не только уменьшает прогиб балок, но и увеличивает жесткость перекрытия.

Четвертая диафрагма жесткости — продольные и диагональные (вертикальные и горизонтальные) связи. Такой тип конструкций был показан на двух предыдущих страницах сайта. Так же диагональные связи устанавливаются в стенах каркасных зданий.

Рис. 117. Диафрагма жесткости из диагональных связей

Крис Миндчаман в своей книге рекомендует устанавливать диагональные связи по балкам перекрытия в деревянных каркасных сооружениях со свободной длиной стен от 8 м (рис. 117), но с оговоркой, что это его рекомендация и в Британском строительном коде она не прописана. Его (Криса) решение — один из способов создать диафрагму жесткости. Можно найти и другие решения.

И еще одно замечание. Диафрагмы жесткости должны удерживать геометрию здания, как от растягивания, так и от перекоса и сдавливания. Поэтому при проектировании и строительстве не следует забывать о назначении этих важных конструкций, например, если диафрагма это внутренняя стена, то она не должна разрезаться проемами от низа до верха. Нужно оставлять связки и вверху, и внизу.



назначение, конструкция, крепление и установка

Когда большинство людей слышит выражение «каркасный дом», то они представляют деревянную постройку. Однако существуют здания, возводимые по каркасно-монолитной технологии, которые имеют в основе бетон. Использоваться при проведении работ может металлический профиль или железобетонные конструкции. Каркас обшивается цементно-стружечными плитами, а сами стены могут быть выполнены из блоков или кирпича. Важно помнить о том, что такие здания предусматривают необходимость установки диафрагмы жесткости, о конструктивных особенностях которой и пойдет речь ниже.

Назначение

Между колоннами на всю высоту каркасных построек устанавливаются вертикальные стеновые панели. У последних в верхней части могут присутствовать полки для установки плит перекрытия.

диафрагмы жесткости

Данные элементы связывают между собой и друг с другом колонные панели, при этом они обеспечивают пространственную жесткость всей постройке. Они должны находиться в зданиях во всех направлениях таким образом, чтобы происходило пересечение и образовывались Т-образные или Г-образные фигуры. Их крепление с колоннами осуществляется по высоте минимум в трех точках. При этом используется сварка закладных деталей. Диафрагмы жесткости наиболее часто устанавливаются на ленточных фундаментах, в некоторых случаях основаниями выступают монолитные плиты.

Конструкция

Диафрагмы, которые используются для повышения жесткости, могут иметь разный тип конструкции, среди них можно выделить:

  • двухполочные;
  • однополочные;
  • сплошные;
  • с дверными проемами;
  • составные;
  • с вентиляционными каналами.

В последнем случае речь идет о диафрагмах, которые представляют собой вентиляционные блоки. Панели для таких диафрагм изготавливаются из бетона класса М-300, это касается нижних этажей здания, тогда как для самых последних применяется раствор марки М-200.

монолитные диафрагмы жесткости

Диафрагмы жесткости могут изготавливаться в разные периоды года. Если работы ведутся летом, то прочность бетона должна составлять 70% от проектной, тогда как в зимний сезон этот показатель должен достигать 100%. Арматура железобетонных сборных панелей изготавливается из нижних и верхних стоек, а также арматурного блока, который обладает укрупненными размерами. Если высота каркаса не превышает 3 м, а конструкция диафрагмы не имеет дверных и других проемов, то каркас может быть облегченным.

Что еще необходимо знать об особенностях конструкции

Диафрагмы жесткости могут иметь в своем составе проемы для армирования по периметру. При этом следует учитывать концентрацию напряжения в углах. Основной задачей при этом выступает сбор пилонов жесткости. Важно осуществить расчеты геометрических параметров и проверить, соответствует ли прочность характеристикам. Анализу следует подвергнуть еще и действующие усилия в конструкциях. Какими бы конструктивными особенностями ни обладали диафрагмы жесткости, они рассчитаны на центральное сжатие, а также сдвигающие усилия от горизонтальных и вертикальных нагрузок. Если присутствуют проемы, то элементы следует проверить на совместное воздействие напряжения в верхней части стены.

диафрагма жесткости в каркасных зданиях

Особенности крепления диафрагм жесткости

Монолитные диафрагмы жесткости должны находиться в пролете между колоннами, их соединение между собой осуществляется с помощью монолитного ригеля, он монтируется по верхней части диафрагмы. Последние должны простираться по всей высоте постройки, а в отдельных случаях возможен вариант, когда элементы не устанавливаются на техническом этаже.

Нижний этаж должен опираться на ростверк фундамента с помощью закладных деталей. Для того чтобы обеспечить устойчивость здания, диафрагмы устанавливаются в обоих направлениях. Вертикальные должны быть размещены по плану равномерно, они совмещаются с ограждениями лифтовых узлов. Диафрагма жесткости в каркасных зданиях должна устанавливаться в количестве не менее трех в одном температурном блоке. Геометрические оси данных элементов не должны пересекаться, центр тяжести должен совпадать с центром тяжести оси постройки.

серия диафрагмы жесткости

Для того чтобы увеличить пространственную жесткость здания, которое имеет повышенную этажность, необходимо предусмотреть мероприятия, обеспечивающие совместность работы диафрагм с каркасом. Этого можно достичь методом устройства шпоночного соединения между колонной и диафрагмой.

Рекомендации по установке

Для того чтобы была максимально прочной стена, диафрагма жесткости должна присутствовать в здании. Если речь идет о серии ИИ-04, то в верхних углах таких изделий должны быть подрезки, на которых впоследствии будут размещаться консоли колонн. Помимо этого, в углу диафрагмы имеются выпуски стальных стержней. Для фиксации диафрагмы этой серии применяется замкнутый контур на каркас из стальных стержней, диаметр последних может изменяться от 12 до 28 мм. Стержни всегда привариваются, что гарантирует дополнительную прочность конструкции.

Серия диафрагмы жесткости может выглядеть как 1.020-1, в этом случае на элементах нет угловых подрезок. Такие конструкции армируются специальными вертикальными каркасами, а по периметру конструкции фиксируется стальная сетка, диаметр ее стержней может изменяться от 5 до 12 мм, тогда как ячейки обладают размером 200 мм. Диафрагмы данной серии устанавливаются параллельно по отношению к ригелям, а после замещают данные строительные элементы.

стена диафрагма жесткости

Заключение

Те диафрагмы, которые располагаются параллельно по отношению к ригелям, лишены дополнительных консолей. На вертикальных гранях ИИ-04 имеются места, с помощью которых конструктивные каркасы будут соединены с колоннами. Если же вы будете использовать диафрагму серии 1.020-, то для нее следует подготовить закладные детали.

Стоит упомянуть еще и о том, что диафрагмы называются ядрами жесткости, и представляют собой один из основных элементов построек любого назначения. В качестве задачи данной составляющей выступает восприятие горизонтальных нагрузок по типу сейсмических и ветровых, которые воздействуют на здание.

Серия ИИ-04-6 Диафрагмы жесткости

ТИПОВЫЕ КОНСТРУКЦИИ И ДЕТАЛИ ЗДАНИЙ И СООРУЖЕНИЙ



СЕРИЯ ИИ-04-6



ДИАФРАГМЫ ЖЕСТКОСТИ



Выпуск 1.

Железобетонные диафрагмы толщиной 120 мм. Рабочие чертежи

Выпуск 2.

Железобетонные диафрагмы толщиной 140 мм. Рабочие чертежи

Выпуск 3.

Железобетонные диафрагмы толщиной 120 мм с проемами. Рабочие чертежи

Выпуск 4.

Железобетонные диафрагмы толщиной 140 мм с проемами. Рабочие чертежи

Выпуск 5. Часть 1.

Диафрагмы жесткости связевого каркаса. Опалубка и армирование. Рабочие чертежи

Выпуск 5. Часть 2.

Диафрагмы жесткости связевого каркаса. Арматурные изделия. Рабочие чертежи

Выпуск 6.

Железобетонные диафрагмы жесткости для организации проема посередине пролета

Выпуск 7.

Диафрагмы жесткости для зданий с высотами этажей 3,6 м; 4,2 м; 4,8 м и 6,0 м. Рабочие чертежи

Выпуск 8п. Часть II.

Диаграммы жесткости нулевого цикла. Арматурные изделия. Рабочие чертежи

Выпуск 9.

Диафрагмы жесткости для зданий с высотой этажа 2,8 м. Рабочие чертежи











Диафрагмы двухконсольные с проемом В=1220 м серия ИИ-04Н-5К

Серия ИИ-04Н-5К выпуск 3

Характеристики:
Диафрагмы жесткости применяются  при строительстве многоэтажных зданий промышленных предприятий . Изделия предназначены для применения в зданиях с неагрессивной, а так же со слабоагрессивной газовой средой.

При применении диафрагм жесткости в условиях воздействия слабой и среднеагрессивной газовых сред в проекте должны быть указаны специальные мероприятия по изготовлению диафрагм жесткости, вытекающие из характера агрессивной среды и требований главы СНиП II-28-73.

Марка изделия H, мм Высота этажа, м Марка бетона (Класс бетона) Объем бетона, м3 Масса изделия, т
ДП2-28-33 3285 3,30 М300(В22.5) 1,19 2,98
ДП2-28-36 3585 3,60 1,33 3,83
ДП2-28-42 4185 4,20 1,59 4,98
Диафрагмы жесткости

Серия 1.020-1-83, 1.020-1/87, 1.020.1-2с/89
Серия ИИ-04

Характеристики:
Диафрагмы жесткости применяются при строительстве многоэтажных
зданий промышленных предприятий. Изделия предназначены для применения в зданиях с неагрессивной и слабоагрессивной средой.

При применении диафрагм жесткости в условиях воздействия слабой и среднеагрессивных газовых сред в проекте конкретного объекта должны быть указаны специальные мероприятия по изготовлению диафрагм жесткости, вытекающие из характера агрессивной среды
требований СНиП, глава 2-28-73.

Пространственная устойчивость зданий обеспечивается за счет установки диафрагм жесткости в обоих направлениях.

Двухполочные диафрагмы предназначены для опирания на них плит перекрытий с 2-х сторон, гладкие бесконсольные диафрагмы — для установки в направлении, перпендикулярном направлению ригелей.



  Наименование
  Марка бетона
  Объем 1 изделия
1.020-1/83 в4-1,4-2
2Д12-20 300 0,48
1Д12-20 300 0,4
2Д26-20 300 1,05
1Д26-20 300 0,88
1Д30-20 300 1,02
2Д12-28 300 0,62
1Д12-28 300 0,54
2Д26-28 300 1,33
1Д26-28 300 1,16
2Д12-33 300 0,7
1Д12-33 300 0,62
2Д26-33 300 1,51
1Д26-33 300 1,34
2Д30-33 300 1,76
1Д30-33 300 1,56
2ДП26-28 300 0,94
1ДП26-28 300 0,77
2ДП26-33 300 1,17
1ДП26-33 300 0,95
2ДП30-33 300 1,35
1ДП30-33 300 1,15
2Д24-36 250 1,51
1Д24-36 250 1,35
2Д26-36 250 1,62
1Д26-36 250 1,45
2Д30-36 250 1,89
1Д30-36 250 1,69
2Д15-42 250 1,06
1Д15-42 250 0,96
2Д24-42 250 1,71
1Д24-42 250 1,55
2Д26-42 250 1,84
1Д26-42 250 1,67
2Д30-42 250 2,14
1Д30-42 250 1,94
2Д24-48 250 1,91
1Д24-48 250 1,75
2Д30-48 250 2,39
1Д30-48 250 2,19
2Д32-48 250 2,53
1Д32-48 250 2,32
2ДП26-36 250 1,26
1ДП26-36 250 1,05
2ДП30-36 250 1,48
1ДП30-36 250 1,28
2ДП32-36 250 1,34
1ДП32-36 250 1,13
2ДП26-42 250 1,44
1ДП26-42 250 1,26
2ДП30-42 250 1,73
1ДП30-42 250 1,53
2ДП32-42 250 1,6
1ДП32-42 250 1,4
2ДП32-48 250 1,87
1ДП32-48 250 1,66
с1.020-1/87 в 4-1,4-2
1Д12-20/87 350 0,4
1Д12-33/87 350 0,62
1Д12-36/87 300 0,68
1Д12-42/87 250 0,78
1Д15-42/87 250 0,96
1Д24-36/87 250 1,35
1Д24-42/87 250 1,55
1Д24-48/87 250 1,75
1Д26-20/87 350 0,88
1Д26-33/87 350 1,34
1Д26-36/87 250 1,45
1Д26-42/87 250 1,67
1Д30-20/87 350 1,02
1Д30-33/87 350 1,56
1Д30-36/87 250 1,69
1Д30-42/87 250 1,94
1Д30-48/87 250 2,19
1Д32-48/87 250 2,32
1ДП26-33/87 350 0,95
1ДП26-36/87 250 1,05
1ДП26-42/87 250 1,26
1ДП30-33/87 350 1,15
1ДП30-36/87 250 1,28
1ДП30-42/87 250 1,53
1ДП32-36/87 250 1,13
1ДП32-42/87 250 1,4
1ДП32-48/87 250 1,66
2Д12-20/87 350 0,48
2Д12-33/87 350 0,7
2Д12-36/87 300 0,76
2Д12-42/87 250 0,86
2Д15-42/87 250 1,06
2Д24-36/87 250 1,51
2Д24-42/87 250 1,71
2Д24-48/87 250 1,91
2Д26-20/87 350 1,05
2Д26-33/87 350 1,51
2Д26-36/87 250 1,62
2Д26-42/87 250 1,84
2Д30-33/87 350 1,76
2Д30-36/87 250 1,89
2Д30-42/87 250 2,14
2Д30-48/87 250 2,39
2Д32-48/87 250 2,53
2ДП26-33/87 350 1,17
2ДП26-36/87 250 1,26
2ДП26-42/87 250 1,44
2ДП30-33/87 350 1,35
2ДП30-36/87 250 1,48
2ДП30-42/87 250 1,73
2ДП32-36/87 250 1,34
2ДП32-42/87 250 1,6
2ДП32-48/87 250 1,87
с1.020-1/87 в 4-3
Д26-28 250 1,007
Д30-28 250 1,172
Д30-23 250 0,96
Д26-23 250 0,83
с 1.020.1-2с/89 в4-1,4-2
2Д34-17-2-с 350 1,2
2Д34-33-2-с 350 2
1Д34-17-2-с 350 1,1
1Д34-33-2-с 350 1,9
2Д34,36-2-с 350 2,3
1Д34,36-2-с 350 2,2
2Д34,42-2-С 350 2,6
1Д34,42-2-С 350 2,5
2Д34,33-1-2С 350 1,6
2Д34-33-2-2С 350 1,6
2Д34,36-1-2С 350 1,8
2Д34-36-2-2С 350 1,8
2Д34,42-1-2С 350 2,1
2Д34-42-2-2С 350 2,1
2Д34,36-1-3С 350 1,3
2Д34-36-2-3С 350 1,3
2Д34,42-1-3С 350 1,7
2Д34-42-2-3С 350 1,7
2Д22,36-2-С 350 1,4
1Д22,36-2-С 350 1,3
2Д22,42-2-С 350 1,6
1Д22,42-2-С 350 1,5
Серия ИИ-04-6 выпуск 5
Д28-33 300 1,16
Д2-20-33 300 0,95
Д2-20-42 300 1,21
Д-26-33 300 1,07
Д-26-36 300 1,18
Д-26-42 300 1,39
Д2-26-33 300 1,21
Д2-26-36 300 1,32
Д2-26-42 300 1,51
Д-28-33 300 1,16
Д-28-36 300 1,28
Д-28-42 300 1,5
Д1-28-33 300 1,23
Д1-28-36 300 1,35
Д1-28-42 300 1,58
Д2-28-33 300 1,312
Д2-28-36 300 1,13
Д2-28-42 300 1,66
Д-26-33п 300 0,68
Д-26-36п 300 0,79
Д-26-42п 300 0,99
Д2-26-33п 300 0,82
Д2-26-36п 300 0,93
Д2-26-42п 300 1,12
Д-28-33п 300 0,77
Д-28-36п 300 0,89
Д-28-42п 300 1,1
Д1-28-33п 300 0,81
Д1-28-36п 300 0,96
Д1-28-42п 300 1,19
Д2-28-33п 300 0,93
Д2-28-36п 300 1,04
Д2-28-42п 300 1,25
Серия ИИ-04н-5к чертежи Сибакадем строй
Д28-33 300 1,46
Д28-36 300 1,59
Д28-42 300 1,85
Д28-21 300 0,92
ДП-28-33 300 1,03
ДП-28-36 300 1,14
ДП-28-42 300 1,43
Д2-28-33 300 1,62
Д2-28-36 300 1,76
Д2-28-42 300 2,02
Д2-28-21 300 1,08
Д2П-28-33 300 1,19
Д2П-28-36 300 1,33
Д2П-28-42 300 1,59

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
